1 ArchiCAD 14 YS tiedonsiirto Tässä vihossa käsitellään -tiedostojen tuontia ArchiCADiin muista ohjelmistoista sekä tiedostojen vientiä ArchiCADistä muihin ohjelmistoihin. ArchiCAD pyrkii tukemaan erilaisia tiedostomuotoja ja tukemaan yhteistyötä muita CAD-ohjelmia käyttävien konsulttien kanssa. Avoimet standardit, kuten, tukevat alan yleistä kehitystä ja kilpailua. -tiedosto on kansainvälisen International Alliance for Interoperabilityn kehittämä avoin ISO-standardoitu (16739) XML-pohjainen tiedostomuoto. Nykyään buildingsmart-nimellä tunnetulla järjestöllä on ympäri maailman jo yli 600 jäsentä. Tiedoston lyhenne tulee sanoista Industry Foundation Classes, joka erittäin vapaasti suomennettuna tarkoittaa rakennuselementtien ja objektien luokittelujärjestelmää. Tavoitteena on saavuttaa oliopohjainen ohjelmistojen välinen objekti- ja parametriyhteensopivuus rakennusten suunnittelussa ja ylläpidossa. Tämä nostaa tiedonsiirron tason piirustuksiin nähden seuraavaan sukupolveen. Koska tilaajat voivat tämän avulla edellyttää mallipohjaista suunnittelua, voi tilannetta verrata CAD-ohjelmien tuloon. Rakennusten tietomallinnus eli BIM on alan suurin edistysaskel sitten CADin tulon. BIM ei kuitenkaan ole synonyymi 3D-projekteille, vaan puhutaan paljon laajemmasta sisällöstä ja käyttömahdollisuuksista. 1 -yleistietoa -siirto mahdollistaa rakennusosapohjaisen tietomallin siirron eri ohjelmien välillä. Kuva: As Oy Helsingin Ormuslinna, Optiplan Arkkitehdit. -sertifioiduilla ohjelmistoilla on oikeus logon käyttöön markkinoinnissa. Tietoa ohjelmien sertifioinnista sekä ohjelmista, joissa on tuki, löytyy esimerkiksi osoitteesta HUOMAA Koska -standardi kehittyy englanninkielisenä, on osa termeistä selvyyden vuoksi esitetty myös tässä oppaassa alkuperäiskielellä. HUOMAA Mikäli siirretään pelkkää kertakäyttöistä piirustustietoa, käy siirtoon mikä tahansa tiedostomuoto, jos vastaanottajan tarve on vain lukea tai tulostaa tiedostoa. Tähän käy hyvin esimerkiksi PDF-tiedostomuoto. Kannattaa muistaa, että yksittäinen piirustus on aina jotain käyttötapausta varten tehty kompromissi, jossa jotain olennaista saattaa jäädä huomioimatta tai saamatta. Älykkäin tiedonsiirto tapahtuu tämän vuoksi kattavimmin aina tietomallipohjaisesti. -käännös ArchiCADissä pohjautuu laajennukseen, joka on asennettu ArchiCAD-laajennukset-kansioon. -kääntäjän asetuksiin ja puunäkymään pääsee myös kohdasta Arkisto Liittäminen 2x3. -tieto siirtyy joko parametreina tai geometriana tai molempina. Mitä paremmin ohjelmat ovat yhteensopivia, sitä kevyempää tieto on, koska geometriaa tarvitsee siirtää vähemmän. Käyttäjän on suositeltavaa optimoida asiaa niin sanottuina tiedonsiirron käyttötapauksina eli tutkia tarkkaan, mitä tietoa halutaan siirtää vastaanottajalle ja mitkä ohjelmat ovat käytössä. Mikäli siirretään tieto vain parametreina, ovat käytössä ohjelman omat kirjastot ja elementit. Esimerkiksi kun ArchiCAD avaa toisen ohjelman -tiedoston eikä siihen ole sisällytetty ikkunoiden ja ovien geometriaa, käytetään alkuperäisten tilalla -ikkunakirjastoa, joka sisältyy ArchiCADiin. -objektien ja elementtien määritykset eivät ole täydellisiä, vaan ne kehittyvät vielä pitkään. On todennäköistä, että siirrossa eri ohjelmien välillä jotain tietoa aina hukkuu. Hukkunut määrä on kuitenkin merkittävästi pienempi kuin mitä tapahtuisi vastaavassa piirustussiirrossa. Ennen kaikkea arvokasta työtä säästyy. ArchiCAD-ohjelman objektien mallintamiseen käyttämä GDLkieli on synkronoitu -parametreihin. Eli jo uutta objektia luotaessa on mahdollista valita objektille luokka, jonka pohjalta objektiin siirtyy automaattisesti luokan mukaiset parametrit.

2 YS. - 2 ArchiCADelementtityyppi Seinä Ovi Ikkuna Kattoikkuna Katto Palkki Pilari Laatta Porras Luiska Pinta Verhorakenne Vyöhyke Mitta Korkeusasemamitta Teksti Selite Täyte Viiva Kaari/ympyrä Murtoviiva Eri ohjelmat tukevat -malleja eri tavoin. Joissain on esimerkiksi vain tallennus- Moduuliverkko tai lukuominaisuus. Jotkut ohjelmat IfcGrid eivät Verkkoelementti IfcGridAxis puolestaan käytä mallin Seinänpäätyobjekti 3D-tietoa, vaan esimerkiksi tekevät IfcWall laskelmia jo tehdyn tiedon pohjalta. Kulmaikkuna Lamppu IfcFlowTerminal ArchiCADin -sisältö on tehty arkkitehtisuunnittelijan oletusarvoille. -tallennusmuoto Kulmamitta on yritetty saada niin laajaksi, Sädemitta että sillä voidaan siirtää Kaari tietoa kaikilta rakennusten suunnittelun konsulttialoilta toisille. Tietomäärä, jota voidaan siirtää, on siis moninkertainen siihen nähden, mitä yleensä on tarpeen siirtää. Tämän takia olennaisen tiedon valinta ja suodatus on tärkeää. 2 -elementtityypit ja -hallinta elementtityyppi IfcWallStandardCase IfcDoor IfcBeam IfcColumn IfcStair IfcStair IfcSite IfcCurtainWall IfcSpace ArchiCADelementtityyppi Objekti > Seinä Objekti > Ovi Objekti > Ikkuna Objekti > Aukko Objekti > Katto Objekti > Palkki Objekti > Pilari Objekti > Paaluantura Objekti > Laatta Objekti > Elementtilaatta Objekti > Levy Objekti > Sauva (Member) Objekti > Vetotanko (Tendon) Objekti > Porras Objekti > Portaan juoksu Objekti > Luiska Objekti > Luiskan juoksu Objekti > Kaide Objekti > Verhorakenne Objekti > Kalusteet Objekti > Puuristikko Objekti > Perustus Objekti > Antura Objekti > Tila Objekti > Päällys Objekti > Raudoitustanko Objekti > Raudoitusverkko Objekti > Seinänpäätyobjekti Objekti > Sähkölaite Objekti > Virtaussovite Objekti > Virtauspääte Objekti > Virtausosa Objekti > Siirtolaite Objekti > LVI elementtityyppi IfcWall IfcDoor IfcBuildingElementProxy IfcBeam IfcColumn IfcPile IfcPlate IfcMember IfcTendon IfcStair IfcStairFlight IfcRamp IfcRampFlight IfcRailing IfcCurtainWall IfcFurnishingElement IfcBeam IfcFooting IfcFooting IfcSpace IfcCovering IfcReinforcingBar IfcReinforcingMesh IfcWall IfcFlowTerminal IfcFlowFitting IfcFlowTerminal IfcFlowSegment IfcTransportElement IfcBuildingElementProxy Jokaisella ArchiCAD-mallielementillä, tyyppiobjektilla ja merkintäelementillä on -vastine ( Element type). Oheinen taulukko esittää oletusarvoiset vastineet. Joissain tapauksissa vastine ei ole ArchiCAD-työkalu, vaan mallintamiseen käytetään jotain muuta työkalua. Esimerkiksi kaareva palkki saatetaan tehdä seinätyökalulla tai alakatto mallintaa laatalla. ArchiCADin mallinnustyökalujen asetuksiin rakennettu luokitteluominaisuus mahdollistaa tarkemman luokittelun ja tarvittaessa tyypin vaihtamisen. ArchiCADelementtityyppi Seinä Ovi Ikkuna Kattoikkuna Katto Palkki Pilari Laatta Porras Luiska Pinta Verhorakenne Vyöhyke Mitta Korkeusasemamitta Teksti Selite Täyte Viiva Kaari/ympyrä Murtoviiva Verkkoelementti Moduuliverkko Seinänpäätyobjekti Kulmaikkuna Lamppu Sädemitta Kulmamitta Kaari elementtityyppi IfcWallStandardCase IfcDoor IfcBeam IfcColumn IfcStair IfcStair IfcSite IfcCurtainWall IfcSpace IfcGridAxis IfcGrid IfcWall IfcFlowTerminal ArchiCADelementtityyppi Objekti > Seinä Objekti > Ovi Objekti > Ikkuna Objekti > Aukko Objekti > Katto Objekti > Palkki Objekti > Pilari Objekti > Paaluantura Objekti > Laatta Objekti > Elementtilaatta Objekti > Levy Objekti > Sauva (Member) Objekti > Vetotanko (Tendon) Objekti > Porras Objekti > Portaan juoksu Objekti > Luiska Objekti > Luiskan juoksu Objekti > Kaide elementtityyppi IfcWall IfcDoor IfcBuildingElementProxy IfcBeam IfcColumn IfcPile IfcPlate IfcMember IfcTendon IfcStair IfcStairFlight IfcRamp IfcRampFlight IfcRailing Tässä Automaattinen esittää oletusarvoa, IfcCurtainWall tälle elementille suositeltua Objekti tyyppiä. > Kalusteet IfcFurnishingElement Objekti > Puuristikko IfcBeam Puunäkymä on -tiedoston rakenteen mukainen tapa näyttää Objekti > Perustus IfcFooting Objekti projektin > Antura sisältämät elementtityypit. IfcFooting Vasemmalla näkyy projektin Objekti sisältymisrakenne > Tila ja oikealla IfcSpace sieltä valitun sisällön tiedot. Ryhmitystiedoissa Objekti > Päällys sisältöä on mahdollista IfcCovering edelleen muokata ja IfcReinforcingBar tutkia. Kaikki -mallin sisältö on tutkittavissa ja muokattavissa IfcReinforcingMesh tätä kautta. Kuvasta on nähtävissä IfcWall standardoitujen -parametrien Objekti laajuus. > Sähkölaite IfcFlowTerminal Objekti > Verhorakenne Objekti > Raudoitustanko Objekti > Raudoitusverkko Objekti > Seinänpäätyobjekti Objekti > Virtaussovite Objekti > Virtauspääte Objekti > Virtausosa IfcFlowFitting IfcFlowTerminal IfcFlowSegment

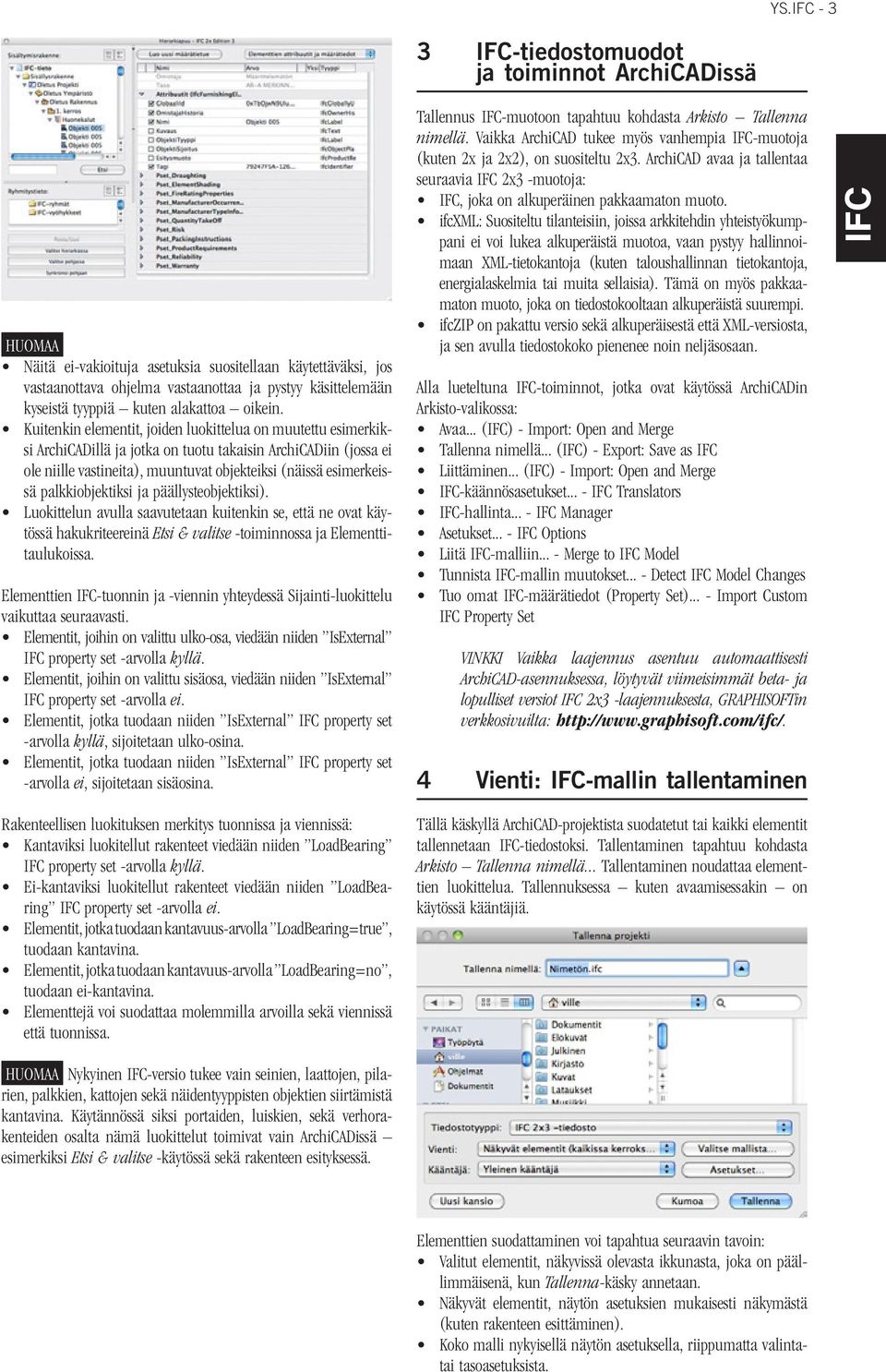

3 YS tiedostomuodot ja toiminnot ArchiCADissä HUOMAA Näitä ei-vakioituja asetuksia suositellaan käytettäväksi, jos vastaanottava ohjelma vastaanottaa ja pystyy käsittelemään kyseistä tyyppiä kuten alakattoa oikein. Kuitenkin elementit, joiden luokittelua on muutettu esimerkiksi ArchiCADillä ja jotka on tuotu takaisin ArchiCADiin (jossa ei ole niille vastineita), muuntuvat objekteiksi (näissä esimerkeissä palkkiobjektiksi ja päällysteobjektiksi). Luokittelun avulla saavutetaan kuitenkin se, että ne ovat käytössä hakukriteereinä Etsi & valitse -toiminnossa ja Elementtitaulukoissa. Elementtien -tuonnin ja -viennin yhteydessä Sijainti-luokittelu vaikuttaa seuraavasti. Elementit, joihin on valittu ulko-osa, viedään niiden IsExternal property set -arvolla kyllä. Elementit, joihin on valittu sisäosa, viedään niiden IsExternal property set -arvolla ei. Elementit, jotka tuodaan niiden IsExternal property set -arvolla kyllä, sijoitetaan ulko-osina. Elementit, jotka tuodaan niiden IsExternal property set -arvolla ei, sijoitetaan sisäosina. Tallennus -muotoon tapahtuu kohdasta Arkisto Tallenna nimellä. Vaikka ArchiCAD tukee myös vanhempia -muotoja (kuten 2x ja 2x2), on suositeltu 2x3. ArchiCAD avaa ja tallentaa seuraavia 2x3 -muotoja:, joka on alkuperäinen pakkaamaton muoto. ifcxml: Suositeltu tilanteisiin, joissa arkkitehdin yhteistyökumppani ei voi lukea alkuperäistä muotoa, vaan pystyy hallinnoimaan XML-tietokantoja (kuten taloushallinnan tietokantoja, energialaskelmia tai muita sellaisia). Tämä on myös pakkaamaton muoto, joka on tiedostokooltaan alkuperäistä suurempi. ifczip on pakattu versio sekä alkuperäisestä että XML-versiosta, ja sen avulla tiedostokoko pienenee noin neljäsosaan. Alla lueteltuna -toiminnot, jotka ovat käytössä ArchiCADin Arkisto-valikossa: Avaa... () - Import: Open and Merge Tallenna nimellä... () - Export: Save as Liittäminen... () - Import: Open and Merge -käännösasetukset... - Translators -hallinta... - Manager Asetukset... - Options Liitä -malliin... - Merge to Model Tunnista -mallin muutokset... - Detect Model Changes Tuo omat -määrätiedot (Property Set)... - Import Custom Property Set VINKKI Vaikka laajennus asentuu automaattisesti ArchiCAD-asennuksessa, löytyvät viimeisimmät beta- ja lopulliset versiot 2x3 -laajennuksesta, GRAPHISOFTin verkkosivuilta: 4 Vienti: -mallin tallentaminen Rakenteellisen luokituksen merkitys tuonnissa ja viennissä: Kantaviksi luokitellut rakenteet viedään niiden LoadBearing property set -arvolla kyllä. Ei-kantaviksi luokitellut rakenteet viedään niiden LoadBearing property set -arvolla ei. Elementit, jotka tuodaan kantavuus-arvolla LoadBearing=true, tuodaan kantavina. Elementit, jotka tuodaan kantavuus-arvolla LoadBearing=no, tuodaan ei-kantavina. Elementtejä voi suodattaa molemmilla arvoilla sekä viennissä että tuonnissa. HUOMAA Nykyinen -versio tukee vain seinien, laattojen, pilarien, palkkien, kattojen sekä näidentyyppisten objektien siirtämistä kantavina. Käytännössä siksi portaiden, luiskien, sekä verhorakenteiden osalta nämä luokittelut toimivat vain ArchiCADissä esimerkiksi Etsi & valitse -käytössä sekä rakenteen esityksessä. Tällä käskyllä ArchiCAD-projektista suodatetut tai kaikki elementit tallennetaan -tiedostoksi. Tallentaminen tapahtuu kohdasta Arkisto Tallenna nimellä... Tallentaminen noudattaa elementtien luokittelua. Tallennuksessa kuten avaamisessakin on käytössä kääntäjiä. Elementtien suodattaminen voi tapahtua seuraavin tavoin: Valitut elementit, näkyvissä olevasta ikkunasta, joka on päällimmäisenä, kun Tallenna-käsky annetaan. Näkyvät elementit, näytön asetuksien mukaisesti näkymästä (kuten rakenteen esittäminen). Koko malli nykyisellä näytön asetuksella, riippumatta valintatai tasoasetuksista.

4 YS. - 4 Käytettävä suodatin voi vaihdella riippuen kääntäjän oletussuodattimista käsin Tallenna nimellä -ikkunan suodattimeen tehdyistä muutoksista muusta suodattimeen tehdystä muutoksesta. -vienti vaiheittain: Vaihe 1: Valitse luettelosta kääntäjä. Vaihe 2: Muokkaa tarvittaessa mallisuodattimia. HUOMAA On tärkeää, että tiedostot tulevat samasta lähteestä (ohjelmasta ja projektista), koska vertailussa käytetään elementtien GUID -numeroita. Mikäli samankaltaisia GUID-numeroita ei ole, tulkitaan kaikki elementit uusiksi tai poistetuiksi. On myös tärkeää näyttää oikea ikäjärjestys. Vertailu koskee vain 3D-elementtejä, ei merkintöjä eikä muuta sisältöä. Koska muutokset liitetään, kannattaa projekti tallentaa ennen toiminnon käyttämistä. Mahdolliset suodattimet: Vain valitut elementit (näkyvillä vain, jos elementtejä on jo valittuna) Kaikki Koko malli riippumatta valinnasta ja esityksestä Näkyvät elementit (kaikista kerroksista) Kaikki näkyvät elementit avoimesta näkymästä, elementtien valinnasta riippumatta. Näkyvä tarkoittaa kaikkia elementtejä, jotka ovat näkyvillä (tasoasetukset, esitystavat, rakenteen näkyminen). HUOMAA Jos tallennetaan pohjasta Näkyvät elementit kaikista kerroksista, tallentuu kaikkien kerrosten näkyvä sisältö. Näkyvät elementit tässä kerroksessa. Vaihe 3: Mallisuodatin. Vaihe 4: Valitse -muoto. Vaihe 5: Valitse -tiedostolle nimi ja paina Tallenna. VINKKI Markkinoilla on useita ilmaisia katseluohjelmia, joita löytyy seuraavista osoitteista: Solibri Model Viewer: DDS-CAD Viewer: Nemetschek Viewer: 5 Tunnista -mallin muutokset Tunnista mallin muutokset -käsky löytyy kohdasta Arkisto Liittäminen Tunnista -mallin muutokset. Toiminto tunnistaa geometriamuutokset saman mallin eri versioiden välillä. Muuttuneet elementit luodaan ja liitetään auki olevaan projektiin, joka voi olla myös tyhjä. Muutoksia voi katsella käyttämällä ArchiCADin Merkintätyökalua sekä 2D- että 3D-näkymissä. Luonnollisesti muutosten vertailu voidaan rajata vain johonkin mallin osaan, esimerkiksi ensimmäisen kerroksen pohjaan, tai tiettyihin elementtityyppeihin, vaikkapa pilareihin. Koska tiedostoissa olevien elementtien aikaleima (Timestamp) on eri seuraavat erot huomataan: Uudet elementit: Uudemmassa tiedostossa olevat elementit, joita ei ollut aiemmin. Poistetut elementit: Uudemmasta poistetut. Muutetut elementit: Versiosta toiseen sijainnin tai koon osalta muutetut. VINKKI Vaikkei tietoa siirrettäisikään muille osapuolille, voi vertailutoimintoa käyttää omien projektien versioiden vertailuun. Tiedostot täytyy vain ensin tallentaa -muotoon, jotta niihin tallentuu mukaan GUID -tunniste. Vertailu tapahtuu seuraavasti: Vaihe 1: Etsi kaksi -tiedostoa. Arkisto Liittäminen Tunnista -mallin muutokset käytä selaa painikkeita mallien paikallistamiseen. Vaihe 2: Määritä verrattavat elementtityypit. Vertailtavaa sisältöä voi vapaasti rajata: Käyttämällä suunnittelualaa eli Domainia: Valitse ennalta määritetyistä aloista (LVIS, RAK) tai kaikki elementtityypit. Myös oman suodattimen voi luoda esimerkiksi palkeille (Ifc- Beam) tai pilareille (IfcColumn). Käyttämällä elementtityyppiä: Mallien elementit luetellaan puurakenteessa alla. Alustava luettelo perustuu yllä olevaan suunnittelualan valintaan. Tässä osassa voi siis rajata suodatinta tarkemmin tyypeittäin. Elementit voi ryhmittää kerroksittain, tasoittain tai molempien avulla, jotta yleiskuvan saa helpommin. Vaihe 3: Erottele eri versiot. Luettelo pohjautuu suodattimeen ja esittää huomatut erot numeroin ja muutostyypein. Nämä liitetään ArchiCADiin Merkintätyökalun merkinnöiksi. Jotta elementtejä voi erotella, sijoittuvat ne eri tasoille. Luonnollisesti tähän tarkoitukseen voi valita oman, oletusarvoisesta poikkeavan tasonsa. Vaihe 4: Osoita Liitä yhdistääksesi muutokset merkintöineen projektiin.

5 YS. - 5 Vaihe 5: Käytä merkintätyökalua, joka tulee automaattisesti esiin ja näyttää merkinnät kolmella esitystavalla. Esitystavat ovat Uusi, Poistettu ja Muokattu. Näin elementit ovat tunnistettavia näytöllä, merkintöjä voi suodattaa esitystavan ja niiden kerroksen mukaan. Merkintätoimintojen avulla voi helposti katsella, valita ja lähentää kohteet. Merkintä sisältää elementtiparin, toisen vanhemmasta ja toisen uudemmasta tiedostoversioista. Ne erottuvat eri tasomäärityksensä avulla. Tason saa selville esimerkiksi elementin pikatiedoista eli jättämällä osoittimen hetkeksi lepäämään sen päälle. Merkinnän poistaminen poistaa myös elementit tai elementtiparit projektista, mikäli näin on. Mikäli vahingossa poistat merkinnän, käytä Peru-käskyä. 6 -kääntäjät -mallien tuonti ja vienti käyttää valitun kääntäjän asetuksia. ArchiCAD sisältää ennalta määritettyjä oletusarvoisia kääntäjiä, joiden muokkauksen lisäksi voi luoda kokonaan omia kääntäjiä. Asetusten muokkaus ja määrittely tapahtuvat kohdassa Arkisto Liittäminen 2x3 -käännösasetukset. Tässä on käyty läpi -kääntäjän asetukset: 7 Mallielementtien suodatus Suunnitteluala ( Domain) Näyttää kääntäjän oletusarvoisen elementtisuodattimen. Jos kääntäjä ei ole lukittu, voi tätä muuttaa. Suodattimen Kaikki-asetus sisällyttää mallin kaikki elementit, Rakenteellinen rakenne ja LVIS- vastaavasti LVIS Domainin mukaiset. Tarkan sisällön saa näkyviin Säädä-painikkeella. Asetusten muokkaaminen luo Oman suodattimen. Rakenteellinen tehtävä Tämä asetus mahdollistaa elementtien kantavuusominaisuuden ottamisen huomioon sekä tuonnissa että viennissä. Kaikki elementit eivät huomioi asetusta, vain kantavat ( Property LoadBearing=true ), vie ja tuo vain kantavaksi luokitellut elementit. Vain ei kantavat vie ja tuo vain ei-kantavat ( LoadBearing=false ) rakenteet. HUOMAA Mikäli rakenteellista luokittelua ei ole tehty tai se on kesken, kannattaa käyttää Kaikki elementit -asetusta, koska muut saattavat johtaa tyhjään tai vaillinaiseen -tiedostoon. Oletussuodattimen voi ohittaa Vienti ja tuonti -prosessissa käyttämällä mallielementtien suodatusta. Käytössä olevat kääntäjät -välilehti Oletuksena näkyvät ArchiCADin mukana tulevat kääntäjät. Myös uudet luetteloidaan tässä. Sekä tuontiin että vientiin oletusarvoiset kääntäjät on merkitty sinisin nuolisymbolein, joita ohjataan Oletus kohteelle -ikoneista. Uusia kääntäjiä luodaan monistamalla vanha ja nimeämällä kopio uudelleen. Näin muokkaamalla asetuksia edelleen ne saa haluamikseen. Kääntäjien sisältö tallentuu XML-tiedostoon, joita käytetään niiden siirtämiseen käyttäjien ja projektien välillä. Selaa-painikkeella etsitään uusia kääntäjiä. Sijainti-kenttä alla kertoo valitun kääntäjän sijainnin. PoistaIpainikkeella poistetaan kääntäjä luettelosta, painike ei poista XMLtiedostoa. HUOMAA Mikäli muutetun kääntäjän haluaa palauttaa alkuperäiseksi, toimitaan seuraavasti: Alkuperäiset asetukset kääntäjille löytyvät kansiosta GRAPHISOFT\ArchiCAD14\Defaults\ Translator. Kopioidaan nämä tiedostot käyttäjän kääntäjien tilalle kansioon Current user\graphisoft\ Translators 14. Lukittua kääntäjätiedostoa ei voi muokata. Nimike-välilehti Sisältää tekstikuvauksen kääntäjästä. Uusille kääntäjille kuvaus on tyhjä, ja se kannattaa täydentää kirjoittamalla. Muunna merkinnät ja kaikki 2D-elementit Asetuksen avulla myös seuraavat 2D-elementit viedään -tiedostoon: tekstit, selitteet, täytteet, viivat, kaaret, ympyrät, murtoviivat, käyrät ja kaikki mittamerkintätyypit. Kuitenkin myös Liitä- ja ITallenna nimellä -ikkunoiden asetukset vaikuttavat vientiin. Mikäli 3D-ikkuna on auki, voi 2D-elementit sisällyttää vain Koko projekti -valinnalla. Mikäli Pohja-ikkuna on auki, Näkyvät-vaihtoehto vie näkyvät ja Valitut vain valittuna olevat. 2D-elementit näkyvät -rakenteessa merkintöinä (). Mitat räjähtävät viivoiksi ja teksteiksi. Tuonnissa () 2D-elementit, tekstit ja viivat tuodaan valinnalla. HUOMAA Muunna merkinnät ja kaikki 2D-merkinnät ei vaikuta Verkko-elementteihin ja Moduuliverkkoihin (IfcGrid), jotka siirtyvät, mikäli ne on valittu suunnittelualassa ja mallielementtien suodatuksessa.

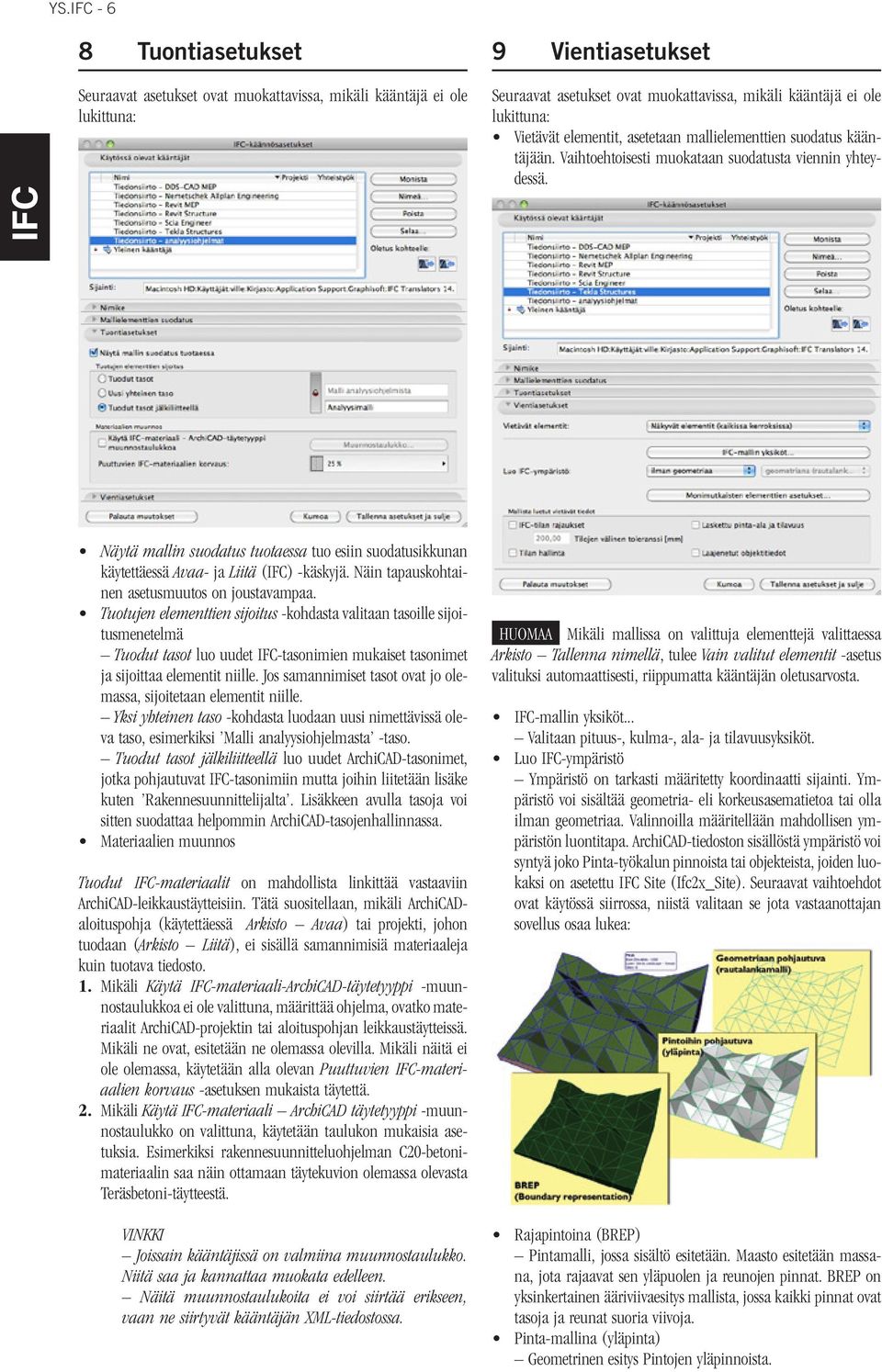

6 YS Tuontiasetukset 9 Vientiasetukset Seuraavat asetukset ovat muokattavissa, mikäli kääntäjä ei ole lukittuna: Seuraavat asetukset ovat muokattavissa, mikäli kääntäjä ei ole lukittuna: Vietävät elementit, asetetaan mallielementtien suodatus kääntäjään. Vaihtoehtoisesti muokataan suodatusta viennin yhteydessä. Näytä mallin suodatus tuotaessa tuo esiin suodatusikkunan käytettäessä Avaa- ja Liitä () -käskyjä. Näin tapauskohtainen asetusmuutos on joustavampaa. Tuotujen elementtien sijoitus -kohdasta valitaan tasoille sijoitusmenetelmä Tuodut tasot luo uudet -tasonimien mukaiset tasonimet ja sijoittaa elementit niille. Jos samannimiset tasot ovat jo olemassa, sijoitetaan elementit niille. Yksi yhteinen taso -kohdasta luodaan uusi nimettävissä oleva taso, esimerkiksi Malli analyysiohjelmasta -taso. Tuodut tasot jälkiliitteellä luo uudet ArchiCAD-tasonimet, jotka pohjautuvat -tasonimiin mutta joihin liitetään lisäke kuten Rakennesuunnittelijalta. Lisäkkeen avulla tasoja voi sitten suodattaa helpommin ArchiCAD-tasojenhallinnassa. Materiaalien muunnos Tuodut -materiaalit on mahdollista linkittää vastaaviin ArchiCAD-leikkaustäytteisiin. Tätä suositellaan, mikäli ArchiCADaloituspohja (käytettäessä Arkisto Avaa) tai projekti, johon tuodaan (Arkisto Liitä), ei sisällä samannimisiä materiaaleja kuin tuotava tiedosto. 1. Mikäli Käytä -materiaali-archicad-täytetyyppi -muunnostaulukkoa ei ole valittuna, määrittää ohjelma, ovatko materiaalit ArchiCAD-projektin tai aloituspohjan leikkaustäytteissä. Mikäli ne ovat, esitetään ne olemassa olevilla. Mikäli näitä ei ole olemassa, käytetään alla olevan Puuttuvien -materiaalien korvaus -asetuksen mukaista täytettä. 2. Mikäli Käytä -materiaali ArchiCAD täytetyyppi -muunnostaulukko on valittuna, käytetään taulukon mukaisia asetuksia. Esimerkiksi rakennesuunnitteluohjelman C20-betonimateriaalin saa näin ottamaan täytekuvion olemassa olevasta Teräsbetoni-täytteestä. VINKKI Joissain kääntäjissä on valmiina muunnostaulukko. Niitä saa ja kannattaa muokata edelleen. Näitä muunnostaulukoita ei voi siirtää erikseen, vaan ne siirtyvät kääntäjän XML-tiedostossa. HUOMAA Mikäli mallissa on valittuja elementtejä valittaessa Arkisto Tallenna nimellä, tulee Vain valitut elementit -asetus valituksi automaattisesti, riippumatta kääntäjän oletusarvosta. -mallin yksiköt... Valitaan pituus-, kulma-, ala- ja tilavuusyksiköt. Luo -ympäristö Ympäristö on tarkasti määritetty koordinaatti sijainti. Ympäristö voi sisältää geometria- eli korkeusasematietoa tai olla ilman geometriaa. Valinnoilla määritellään mahdollisen ympäristön luontitapa. ArchiCAD-tiedoston sisällöstä ympäristö voi syntyä joko Pinta-työkalun pinnoista tai objekteista, joiden luokaksi on asetettu Site (Ifc2x_Site). Seuraavat vaihtoehdot ovat käytössä siirrossa, niistä valitaan se jota vastaanottajan sovellus osaa lukea: Rajapintoina (BREP) Pintamalli, jossa sisältö esitetään. Maasto esitetään massana, jota rajaavat sen yläpuolen ja reunojen pinnat. BREP on yksinkertainen ääriviivaesitys mallista, jossa kaikki pinnat ovat tasoja ja reunat suoria viivoja. Pinta-mallina (yläpinta) Geometrinen esitys Pintojen yläpinnoista.

7 YS. - 7 Geometriana (rautalankamalli) Geometriaesitys pinnoista ja objekteista viivoina ja pisteinä. HUOMAA ArchiCADiin voi tuoda kaikilla kolmella tavalla. Tuotaessa -tiedostoa syntyy IfcSite-elementeistä objekteja, joiden luokka on Ifc2x_Site. Toisiinsa liittyvät palkit Palikkamallina siirtyy tarkka geometria ilman automaattisia liitoksia. BREP siirtää ne kuten ne näkyvät ArchiCADissä. Monimutkaisten elementtien asetukset Nämä asetukset koskevat erikoisempien elementtien ja niiden osien vientiä. Vaihtoehdot ovat: Palikkamalli eli pursotus on -standardin mukainen geometrinen esitystapa, jossa viedään elementtien parametrien arvot (kuten paksuus, korkeus, emäviivan sijainti, rakennekerrokset), mutta kuitenkaan joidenkin leikkausten esitys ei säily täysin sellaisenaan. Tätä muotoa tuetaan kuitenkin monissa analyysiohjelmissa, joissa voi olla tarve muokata parametreja, muttei kuitenkaan geometriaa (esimerkiksi laatan tai katon reunan kulmaa). Tarkka geometria (BREP) on tarkin esitystapa, jossa erikoisemmat muodot esitetään tarkimmin. Kuitenkin elementtien parametrit häviävät ja tuodun -tiedoston elementit ovat muokkauskelvottomia. Koska tämä on tarkin muoto, se toimii parhaiten Viitemallien tuonnin kanssa, eli tyypillisesti rakennesuunnitteluohjelmasta kuten Tekla Structures. Näitä -geometriamenetelmiä käytetään seuraavissa tilanteissa: Seinät, joissa monimutkainen liitos päässä Tarkalla geometriaesityksellä (BREP): Mallin ei-yksinkertaiset seinät (seinä, joka on kalteva, kaksoiskalteva tai profiili), jotka yhdistyvät millaiseen seinään tahansa, viedään molemmat BREP-esityksinä. Mikäli yhdistyvät seinät eivät ole samankorkuisia, viedään molemmat BREP-esityksinä. Palikkamalli geometriaesityksellä: Suurin osa seinistä viedään pursotuksina, mikäli mahdollista. Muissa tapauksissa kuten esimerkiksi kaltevissa, kaarevissa seinissä ne viedään BREP-esityksinä. Vinoreunaiset laatat Palikkamallina laatat siirtyvät suorin reunoin, vaikka reunat olisi alun perin kallistettu. BREP siirtää tarkan muodon. Seuraavat vaihtoehdot mahdollistavat energia-analyysissä tai määrälaskentaohjelmissa tarpeellisten lisätietojen liittämisen elementteihin: -tilarajat ArchiCAD-vyöhykkeet sisältävät tarkan tiedon, joka on hyödyllinen energiasimuloinnissa. Vyöhykkeet ovat geometriamielessä 3D-massoja, joita normaalisti rajaa kaksi laattaa ja neljä seinää. Tilarajat määrittävät loogisen yhteyden ArchiCADvyöhykkeiden (IfcSpace vastine) ja niitä rajaavien rakennuselementtien välille. Käytännössä näillä seinillä, laatoilla, katoilla, ovilla ja ikkunoilla on omat lämmönjohtavuusominaisuutensa. Jos valitaan -tilanrajaukset, vie ArchiCAD tilarajat ja niiden suhteet (IfcRelSpaceBoundary) vyöhykkeiden yhteydessä -tiedostoon. Toisin sanoen ArchiCAD laskee tiloja rajaavien elementtien sijainnit ja koot kullekin vyöhykkeelle. ArchiCAD jakaa vyöhykerajat määriteltyjen alojen ja liittyvien elementtien ja aukkojen mukaan. BREP- ja palikkamallin välinen ero on visualisoitu kuvassa, jossa suora ja kalteva seinä yhdistyvät. Tilojen välinen toleranssi tarkoittaa maksimietäisyyttä vierekkäisten vyöhykkeiden välissä, esimerkiksi paksuinta laattaa tai seinää. HUOMAA Tilarajojen laskenta toimii vain vyöhykkeiden seinän sisäpintaa seuraavan piirtotavan kanssa.

8 YS. - 8 Laskettu pinta-ala ja tilavuus Tämä valinta lisää määrälaskentaparametreja -tiedoston seiniin, pilareihin, palkkeihin, laattoihin, kattoihin ja vyöhykkeisiin. Tämä tieto on hyödyllistä määrälaskentasovelluksissa. Esimerkiksi seuraavat määrät (IfcElementQuantity) viedään: Seinän Korkeus Piiri Bruttotilavuus Nettotilavuus (esimerkiksi pilareiden siihen tekemät tilavuusvähennykset) Bruttolattia-ala (jossa ovia ei ole huomioitu) Nettolattia-ala (jossa oviaukot vähennetty) Seinän ala, brutto (jossa aukkoja ei ole huomioitu) Seinän ala, netto (jossa aukot on vähennetty). Tilanhallinta Tämä on tarkoitettu kiinteistönhallintaohjelmiin siirtoon. Asetuksen avulla ArchiCAD-vyöhykkeiden ja -kalusteiden sekä muiden varusteiden välinen suhde tallentuu tiloihin. Laajennetut objektitiedot Mikäli -muotoon tallennettu ArchiCAD-projekti tullaan liittämään takaisin projektiin, kannattaa tätä asetusta käyttää. Asetuksen avulla ArchiCAD yrittää etsiä alkuperäiset objektit ja yhdistää liitettävät tiedot niihin. HUOMAA Tämä kasvattaa merkittävästi tiedoston kokoa. 10 Mallielementtien suodatus Jokainen kääntäjä sisältää asetukset vietävien ja tuotavien elementtien suodatukselle. Kuitenkin mallielementtien suodatus joka on käytössä tuonnin ja viennin yhteydessä mahdollistaa tarkemmat säädöt. Jopa yksittäisiä elementtejä voi suodattaa. Toiminnot vaihtelevat riippuen siitä, onko kyseessä tuonti vai vienti. Viennissä Suodatin tulee esiin Tallenna nimellä -käskyn yhteydessä. Vientiasetuksista (valitut, näkyvät ja niin edelleen) riippuen vietävät elementit tulevat esiin. Tämä mahdollistaa tarkemman suodatuksen. Tuonnissa Suodatin on valinnaisesti otettavissa esiin. Tuotavissa olevat elementit tulevat näkyviin hierarkiaan ja niistä tuotavat valitaan joko kerroksen, suunnittelualan tai yksittäisten elementtien tasolla. Mallielementtien suodatuksen vaihtoehdot Hierarkia esittää tuotavat tai vietävät elementit. Valinnoilla (rukseilla) muokataan listaa edelleen. Elementtilistaa voi ryhmittää: -elementtityypeittäin, esimerkiksi IfcWall-ryhmä sisältää ArchiCAD-seinät, joiden luokittelu on asetettu automaattiseksi, sekä muut -seiniksi luokitellut elementit. Kerroksittain, elementtien tyypin ja niiden mallissa olevan kerroksen mukaan. Tasojen mukaan, -elementtityypin ja niiden tasojen mukaan. Omistajan mukaan, elementtityypin ja niiden luojan mukaan. ArchiCADissä -mallielementin tekijä määritellään -asetuksiin Arkisto Liittäminen 2x3 Asetukset... Tämä nimi tallentuu -tiedoston omistajahistoriaan IfcOwnerHistory. Tarkemmin elementtejä voi suodattaa Domainin eli suunnittelualan mukaan (Rakenne, LVIS tai muu) ja/tai rakenteellisen tehtävän mukaan. HUOMAA Rakenteellinen tehtävä toimii eri tavalla tuotaessa ja vietäessä. -tuonnissa käsitellään kantavuus Loadbearing -ominaisuutta. Viennissä käsitellään elementin rakenteellistä tehtäväluokkaa. 11 -erikoisasetukset Tässä osassa käydään läpi lisätoiminnot ja tarkemmat asetukset :n perussanasto ja määritelmät GUID A Globally Unique Identifier on yksilöllinen tunniste, joka on kiinnitetty jokaiseen elementtiin sekä ArchiCADissä että -tiedostossa. Sen avulla elementtien tunnistaminen on mahdollista. HUOMAA ArchiCAD GUID ei ole sama kuin GUID. Entity ArchiCADistä tallennettu projekti esitetään joukkoina (entityinä) elementteinä, materiaaleina ja niiden välisinä suhteina. Kaikilla, esimerkiksi seinillä (IfcWall), on määrätty joukko attribuutteja ja muita ominaisuuksia. Attribuutti Attribuutti helpottaa entityn määrittelyssä. Valitun elementin (entityn) attribuutit voidaan esittää -hallinnassa. Esimerkiksi IfcWall sisältää seuraavat attribuutit: GlobalId (= GUID), Nimi, Kuvaus, Objektityyppi ja Tagi (joka on oletuksena ArchiCAD GUID). Property Property on entityyn määritetty lisäparametri. Nämä ryhmitellään Property Set (PSET) -joukoiksi. Oletuksen suurimmalla osalla entityistä on vakio-pset-ryhmät, jotka toimivat kaikissa 2x3 -yhteensopivissa sovelluksissa.

9 YS hallinnan avulla on mahdollista tarkistaa elementtien (entityjen) PSETit ja niiden sisällöt. Sen avulla luodaan myös tarvittaessa uusia propertyjä ja propertysetejä. HUOMAA Seuraavia ominaisuuksia, jotka tehdään ArchiCADluokittelun avulla, ei voi muokata -hallinnassa: Sisäinen (IsExternal) määritetään Sijainti-luokalla. Kantava (LoadBearing) määritetään Rakenteellinen tehtäväluokalla x3 -asetukset Suurinta osaa -asetuksista hallitaan kääntäjän kautta, osa harvemmin tarvittavista on sijoitettu erilliseen ikkunaan. Niiden muuttaminen tapahtuu kohdasta Arkisto Liittäminen 2x3 Asetukset... HUOMAA Luo nimeää vain valitun propertysetin, kun taas Nimeä muokkaa kaikkia valitun objektin propertysetien nimiä. VINKKI Parametrit voi siis siirtää standardi--ominaisuuksina (joita mikä tahansa -yhteensopiva sovellus voi lukea), jos propertyset ja parametrinimet muokataan -standardinimiksi. Esimerkiksi ArchiCADin ovien Paloluokka -parametri siirretään vaihtamalla ovien propertyset nimeksi Pset_DoorCommon ja parametrinimeksi FireRating. Painamalla Tallenna tulee käyttöön oma määrätietojen määrittely, joka tallentuu XML-määrittelytiedostoksi. Paikantamalla toisen valmiin määrittelytiedoston voi ohittaa nämä vaiheet. Tarvittaessa ladatun määrittelytiedoston sisältöä selataan ja muokataan painamalla Muokkaa määrittelytiedostoa. Mallielementin tekijä Avaa Pika-tiedonhallinta (Express Data Manager EDM) ennen tuontia ja vientiä. Tämä asetus koskee EDM-laajennusta, joka luo -mallin sekä tuonnissa että viennissä. Tämä valinta tuo esiin EDM-tietokannan sijainnin määrittelyikkunan. Muokatut tiedot Asetuksilla muunnetaan valitut tai kaikki ArchiCAD kirjastonosien (Objektit, Ovet, Ikkunat, Kattoikkunat, Portaat, Vyöhykkeet ja Lamput) parametrit -ominaisuuksiksi (properties). Tämän avulla ArchiCAD-ominaisuudet voi lisätä -vakio-ominaisuuksiin. Osoittamalla Käytä omaa määrittelytiedostoa voi valita objektit ja niiden parametrit siirtoa varten. Tämä tehdään valitsemalla ensin objekti (vaikka Nojatuoli 01 14) ja sitten sen parametri (hinta) parametriluettelosta. Parametrit esitetään niiden oletusominaisuuksin. Tarvittaessa voi Propertysetin nimen ja parametrinimen nimetä uudelleen. Tänne syötetään projektin omistajan henkilö- ja yritystiedot. Nämä tiedot lisätään -tiedoston elementteihin (IfcOwnerHistory). HUOMAA Tiedostojen tuonnissa ja viennissä voidaan elementit ryhmittää myös muiden ohjelmien tuottaman omistajatiedon avulla. -tunnisteet (GUID) Säilytä tunnisteet tarkoittaa, että aiemmin tallennuksen yhteydessä ArchiCAD-elementeille asetetut tunnisteet säilytetään seuraavalla kerralla. Tämä auttaa muutosten tunnistamisessa tiedostojen välillä. Tämän vuoksi ArchiCADin Tunnista -mallien muutokset -ominaisuus sekä muiden mallintarkistusohjelmien vertailuominaisuudet toimivat. Vastakohta on uusien tunnisteiden luonti tallennettaessa, jolloin tallennettaessa aina syntyy uudet GUIDtunnisteet.

10 YS avainsanat Vaikuttaa ohjelman käyttöliittymän kieleen -ominaisuuksien osalta. Koska termejä ei ole useimmissa ohjelmissa suomennettu, kannattaa pitäytyä yhtenäisyyden ja yhteensopivuuden vuoksi englanninkielisissä Liitä -malliin Toiminto löytyy kohdasta Arkisto Liittäminen 2x3 Liitä malliin... Liittäminen malliin on vaihtoehtoinen tapa yhdistää auki oleva kokonainen ArchiCAD-malli tai sen osia suodattamalla erilliseen, ei-avattuun -tiedostoon. Vaiheet ja asetukset kääntäjän ja suodatuksen osalta ovat samat kuin tallentamisessa, seuraavin poikkeuksin: Liitä malliin ei luo uutta tiedostoa, vaan liittää muutokset valittuun, olemassa olevaan -tiedostoon. Muutokset voivat koostua seuraavista asioista: elementeistä, jotka ovat olemassa sekä nykyisessä projektissa että olemassa olevassa -mallissa ja joiden sijainnit ja parametrit (materiaalit, koot) ovat voineet muuttua, ja uusista sijoitetuista elementeistä. Olemassa olevan -tiedoston elementtejä ei poisteta. Näin ollen lopputulos koostuun sisällön muutoksista ja tiedon lisäyksestä. Liitä -malliin säilyttää molemmissa malleissa olevien elementtien GUID -tunnukset. Koska yleensä ottaen tunnukset säilyvät, siirtyvät vain elementtien muutokset esimerkiksi mittojen ja sijainnin osalta. Tämän vuoksi -tunnusten säilytysasetus ei vaikuta tähän toimintoon hallinta -hallinta Arkisto Liittäminen 2x3 -hallinta näyttää hierarkisen esityksen projektin -tietokannasta. Sisällysrakennepuu näyttää mallin hierarkian (IfcProject => IfcSite => IfcBuilding => Ifc(Building)Story => IfcEntity) ja listaa entityt -elementtityypeittäin. Oikeanpuoleinen osa näyttää vasemmalta valitun osan attribuutit ja ominaisuudet. Oletus--ominaisuuksien lisäksi on valittuun mahdollista lisätä ominaisuuksia. Esimerkiksi lisätä kaksoislasitus valittuun ikkunaan kirjoittamalla arvo 2 Pset_ DoorWindowGlazingType > GlassLayers property -arvokenttään. Elementtejä paikallistetaan GUIDiin pohjautuen kirjoittamalla tunniste tai sen osa hierarkian alareunan kenttään ja osoittamalla Etsi GUIDin perusteella. Elementin valitseminen hakuluettelosta näyttää sen sijainnin puuhierarkiassa. -hallintaikkuna voi olla auki työskentelyn aikana: Mikäli elementtejä lisätään, poistetaan tai muokataan, päivittyvät muutokset painamalla Synkronoi puuhierarkia pohjaan. Elementtien etsiminen mallista tehdään valitsemalla ne hierarkiasta ja painamalla Näytä pohjassa. Vastaavasti mallista (2D- tai 3D-ikkunasta) valittu saadaan valituksi -hierarkiassa painikkeella Näytä valinta puussa. Joillekin ohjelmille, pääasiassa kiinteistönhallinta- ja määrälaskentaohjelmille, on hyötyä -tiedon ryhmittelystä. Näihin ryhmiin voi lisätä mitä tahansa uusia nimikkeitä ja PSETejä. Tämä tehdään Ryhmitystieto-kentässä, jossa on kahdenlaisia ryhmiä: -ryhmiä, jotka sisältävät mitä tahansa -elementti sisältöä, kuten vaikka kaksi pilaria ja palkin. -vyöhykkeitä, jotka voivat sisältää vain ArchiCAD-vyöhykkeistä luotuja IfcSpacejä, esimerkiksi kaikki saman toiminnallisuuden sisältävät tilat. -ryhmä tai -vyöhykeryhmä tehdään seuraavasti: 1. Valitaan ryhmätyyppi valitsemalla jompikumpi ikoineista (ryhmä/vyöhyke). 2. Osoitetaan Luo uusi ryhmä/vyöhyke. 3. Annetaan nimi uudelle ryhmälle/vyöhykkeelle oikean laidan nimikenttään. 4. Muokataan attribuutteja ja/tai muuta nimikkeiden sisältöä. 5. Luodaan uusia nimikkeitä tarvittaessa. 6. Vedetään ja pudotetaan elementtejä ryhmään projektin sisältörakenteesta. -hallinnan ominaisuuksia: Hallinta esittää ArchiCAD-projektin elementeistä luodut entityt. mahdollistaa: projektiin lisättyjen -attribuuttien, -nimikkeiden ja PSE- Tien etsimisen -nimikkeiden ja PSETien muokkaamisen uusien nimikkeiden lisäämisen -entityihin ja siten projektin elementteihin (oletusarvoisten lisäksi) myöhempää vientiä varten uusien nimikkeiden ja omien PSETien luomisen elementtien (-entitiesin) ja ArchiCAD-elementtien etsimisen sekä projektista että -mallista niiden GUID-tunnisteiden pohjalta liikkumisen ArchiCAD-mallin ja siitä syntyneen -mallin sisällä, kohdistamalla valittuihin elementteihin (entity) ArchiCAD-projektin päivittämisen -mallin muutoksilla ja elementtien ja vyöhykkeiden ryhmittelyn.

11 YS Luo uusi -nimike Uuden nimikkeen luomiseksi elementille tai ryhmälle osoitetaan Luo uusi -nimike -painiketta. 1. Luo uusi PSET (Name of Property Set), nimikkeistön nimi. 2. Määritä nimikkeistön nimikkeen nimi. Muistiinpanot 3. Valitse pudotusvalikosta nimikkeen tyyppi. 4. Riippuen nimikkeen tyypistä aseta sen arvon tyypiksi yksinkertainen määrätietotyyppi pudotusvalikosta. 5. Toisen uuden nimikkeen lisäämiseksi nimikkeistöön osoita Luo uusi nimike -painiketta uudestaan ja valitse luodun nimikkeistön nimi pudotusvalikosta. Tämän jalkeen määritä uuden nimikkeen nimi ja tyyppi. HUOMAA Virheiden välttämiseksi kannattaa välttää PSET_- vakioetuliitteen käyttämistä omien nimikkeistöjen luomisessa. Muokatun -nimikkeistön tuominen Tämä käsky käyttää valittua nimikkeiden määrittelytiedostoa ja päivittää auki olevan projektin objektien parametrit valitun tiedoston mukaisilla ominaisuuksilla. HUOMAA Määrittelytiedosto täytyy luoda ennen käskyn käyttöä.

12 YS Muistiinpanot
