Mercedes-Benz Sprinter rakennemalli 906. tietoa sähköjärjestelmistä

Transkriptio

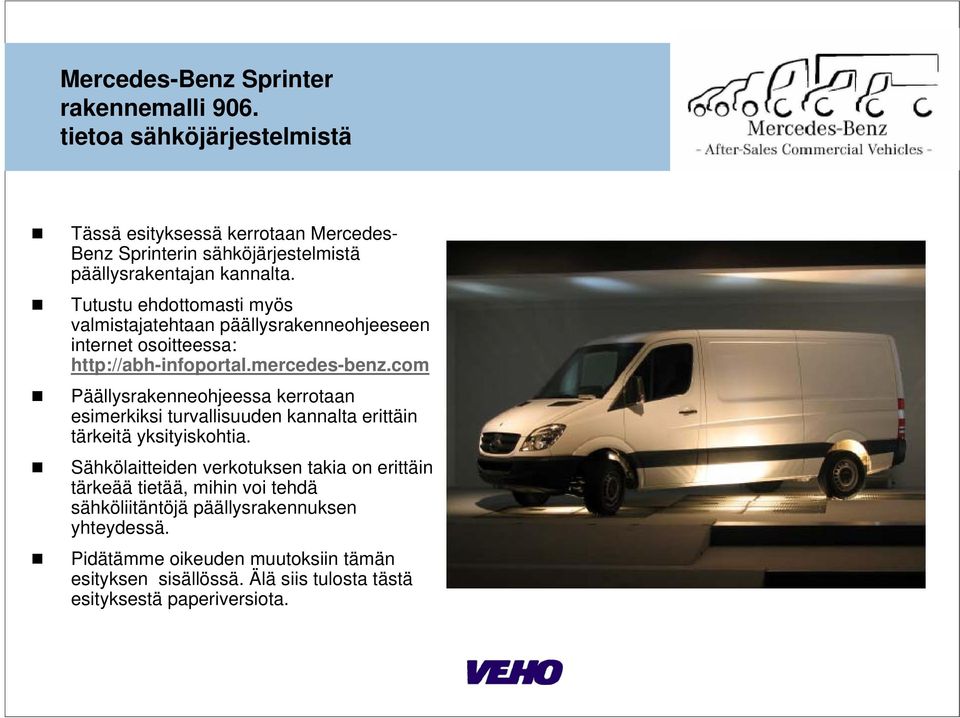

1 rakennemalli 906. tietoa sähköjärjestelmistä Tässä esityksessä kerrotaan Mercedes- Benz Sprinterin sähköjärjestelmistä päällysrakentajan kannalta. Tutustu ehdottomasti myös valmistajatehtaan päällysrakenneohjeeseen internet osoitteessa: Päällysrakenneohjeessa kerrotaan esimerkiksi turvallisuuden kannalta erittäin tärkeitä yksityiskohtia. Sähkölaitteiden verkotuksen takia on erittäin tärkeää tietää, mihin voi tehdä sähköliitäntöjä päällysrakennuksen yhteydessä. Pidätämme oikeuden muutoksiin tämän esityksen sisällössä. Älä siis tulosta tästä esityksestä paperiversiota.

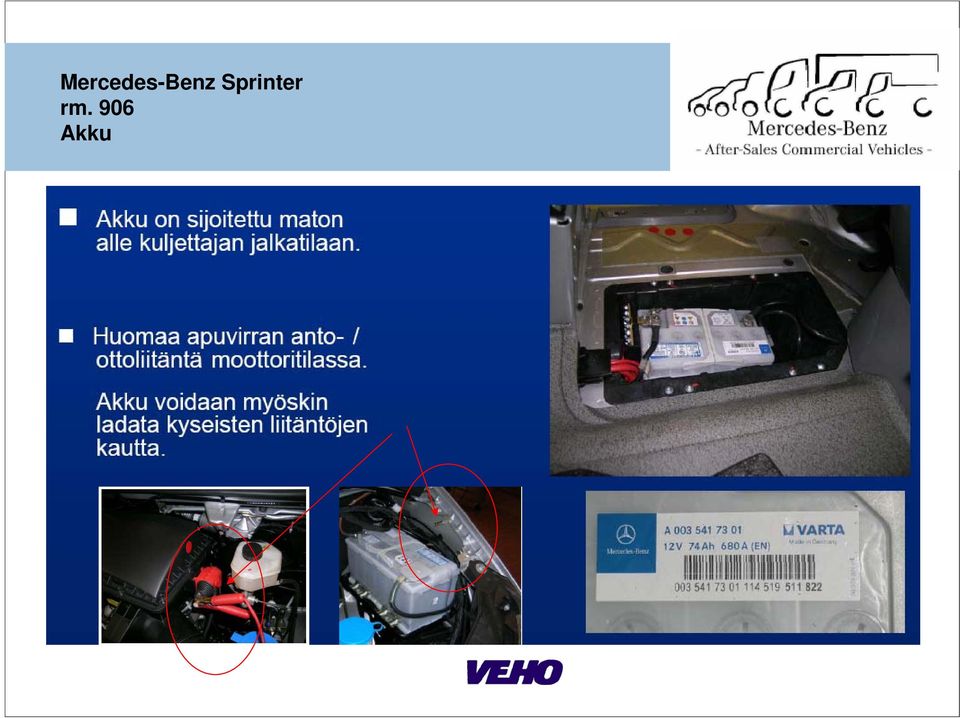

2 Akku

3 päällirakenneakku Päällysrakenneakun rakenteesta johtuen käynnistysvirta voi vahingoittaa akun!

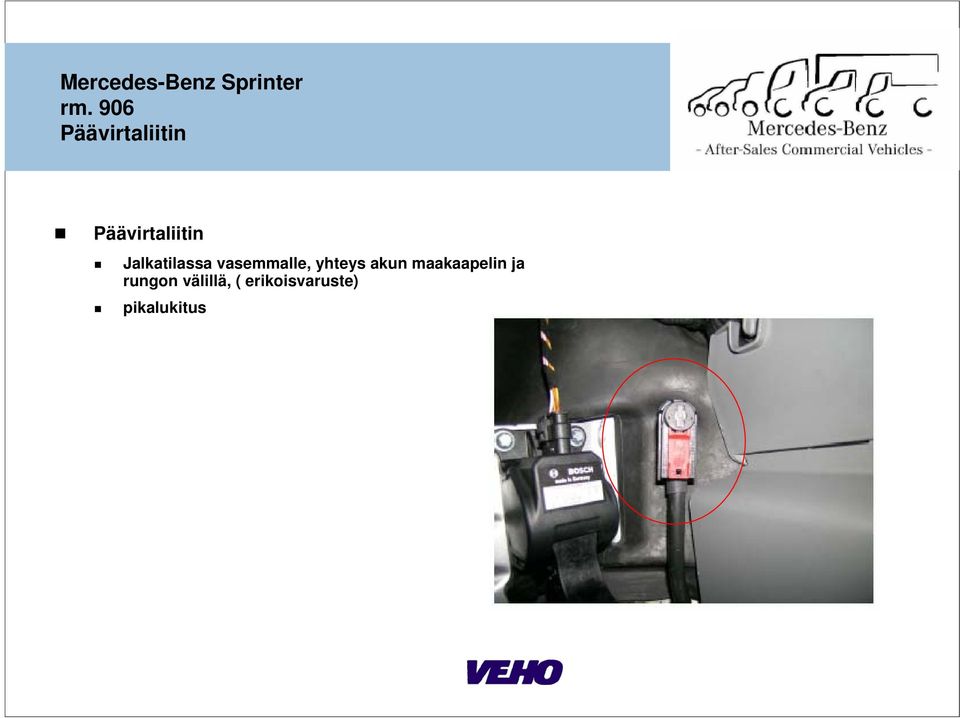

4 Päävirtaliitin Päävirtaliitin Jalkatilassa vasemmalle, yhteys akun maakaapelin ja rungon välillä, ( erikoisvaruste) pikalukitus

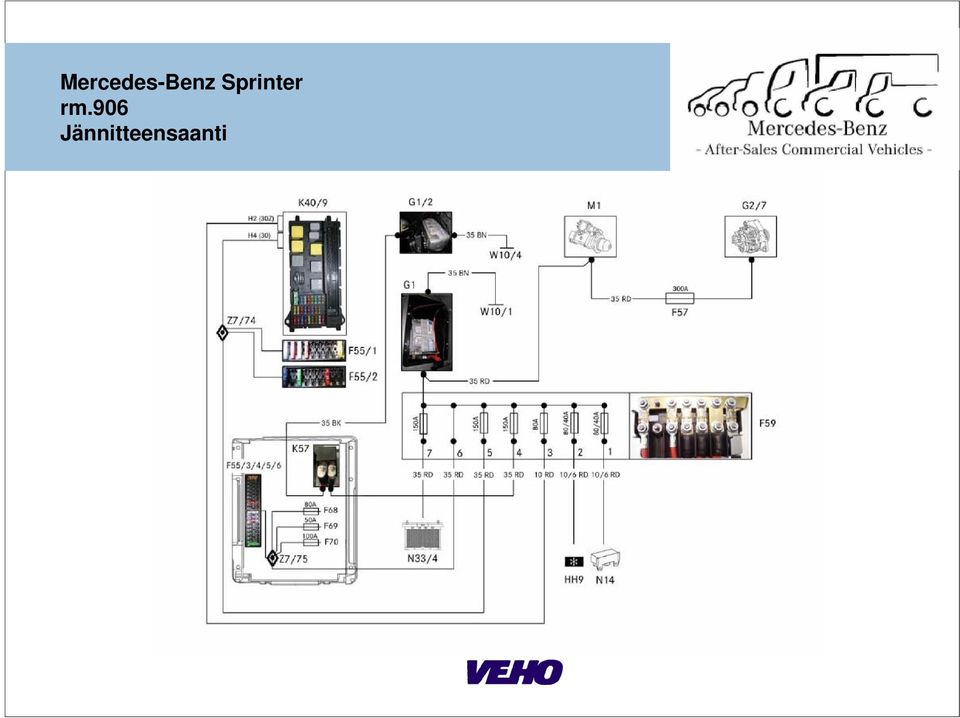

5 rm.906 Jännitteensaanti

6 Pääsulake, esisulakkeet

7 Esisulakkeet Esisulakerasia F59/ 1 Hehkutuksen pääteaste /toisioilmapumppu 80A/40A 2 Lisätuuletin ilmastointi 80A/40A 3 SRB, SAM vp.30 80A 4. Lisäakku 150A 5 Z7/74 Kojelautayksikkö 150A 6 Z7/75 Istuinkotelo silta 7 Sähköinen apulämmitin PTC 150A

8 Sulakkeet, releet

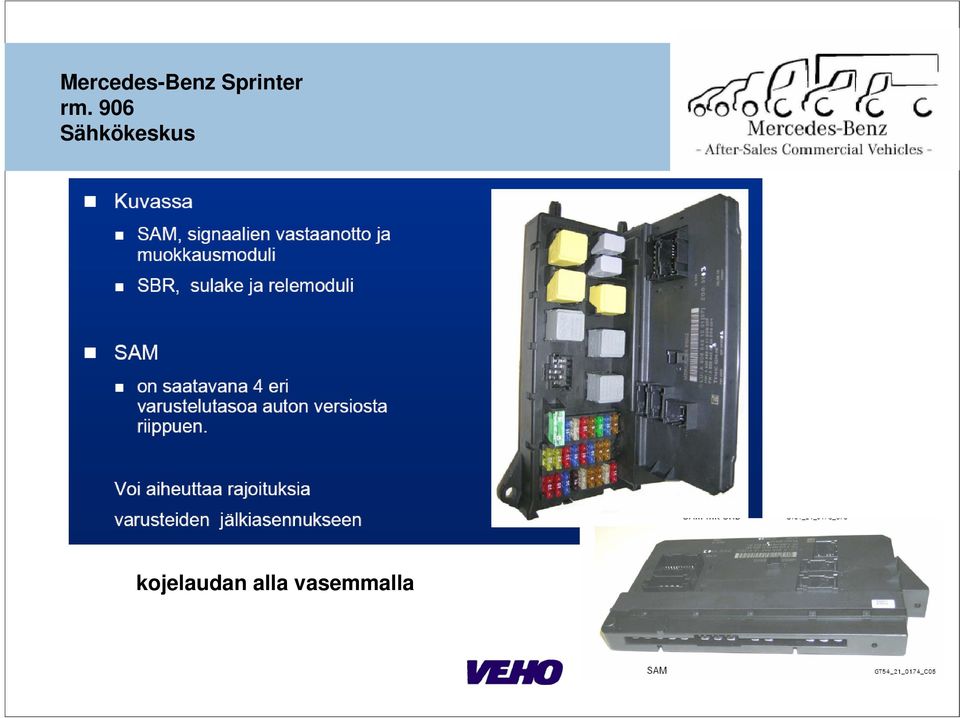

9 Sähkökeskus kojelaudan alla vasemmalla

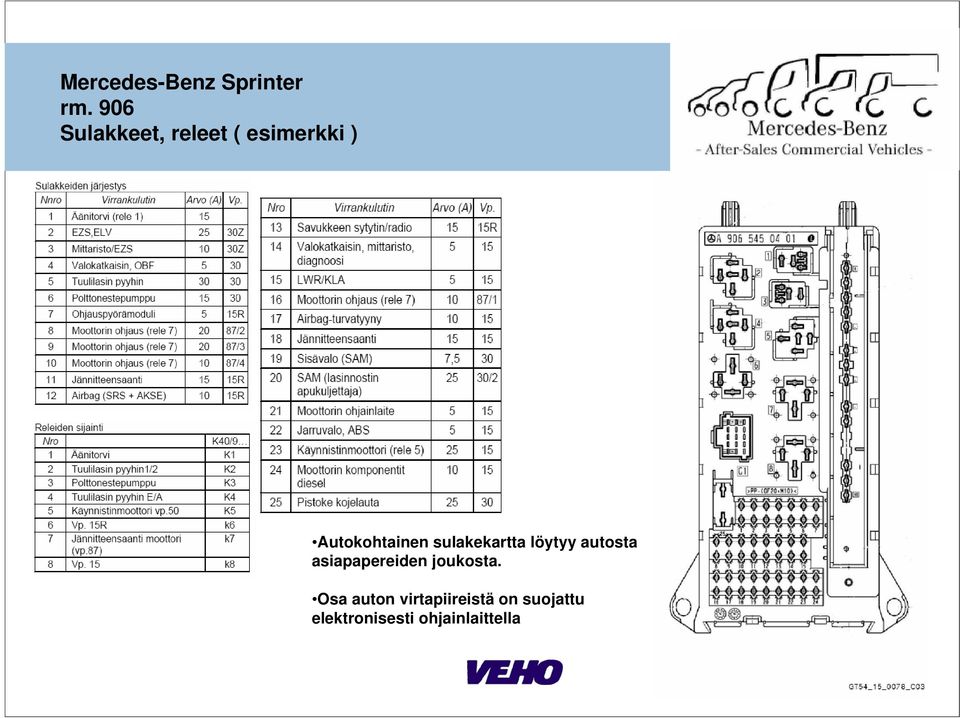

10 Sulakkeet, releet ( esimerkki ) Autokohtainen sulakekartta löytyy autosta asiapapereiden joukosta. Osa auton virtapiireistä on suojattu elektronisesti ohjainlaittella

11 Maadotuspisteet Maadotuspisteet 1. W1/3 (kojelautayksikkö CLS 1) 2. W1/4 (kojelautayksikkö HLS) 3. W1/5 (kojelautayksikkö CLS 2) 4. W2 (valonheitin oikea) 5. W2/1 (oikea etu oikealta ohjattava auto) 6. W9/3 (ESP vasen etu vasemmalta ohjattava auto) 7. W9/6 (vasen etu 1) 8. W9/7 (vasen etu 2) 9. W10/1 (akku) 10. W10/2 (PTC-lisälämmitin) 11. W10/4 (lisäakku) 12. W11 (moottori) 13. W26 (Airbag) 14. W29/8 (D-pilari vasen) 15. W31/1 (antenni katossa) 16. W38 (katto) 17. W43/1 (rintapelti vasen) 18. W52/7 (takapoikkipalkki vasen) 19. W71/1 (istuinrunko kuljettaja vasemmalta ohjattava auto) 20. W71/2 (istuinrunko kuljettaja vasemmalta ohjattava auto) 21. W71/1 (istuinrunko kuljettaja oikealta ohjattava auto) 22. W71/2 (istuinrunko kuljettaja oikealta ohjattava auto) Varmista oikea tapa maadotukseen päällystrakennekirjasta sivulta 71ja 72. Autossa on päällysrakenteita varten määrätyt maadotuspisteet.

12 Verkotus CDW TEL HU* AGW MOST Optinen väylä STR KE PTS RDK SRS PSM OBF STH/ ZUH STL TSG PTC KLA DBE SAM KI AAG Sisätilan-CAN-Bus I-CAN CAN class B TCO LWR DRS. EZS Diagnoosi-CAN-Bus D-CAN CAN class C ARS CDI/ME ESP EGS EWM MRM Moottorin-CAN-Bus M-CAN CAN class C *Head Unit (COMAND, Sound )

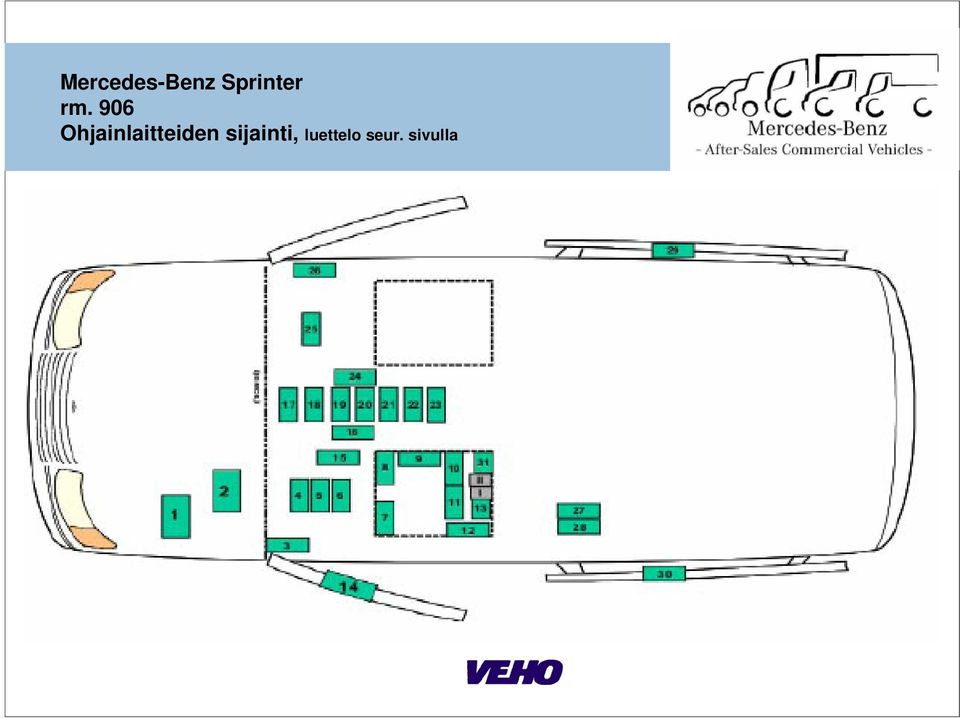

13 Ohjainlaitteiden sijainti, luettelo seur. sivulla

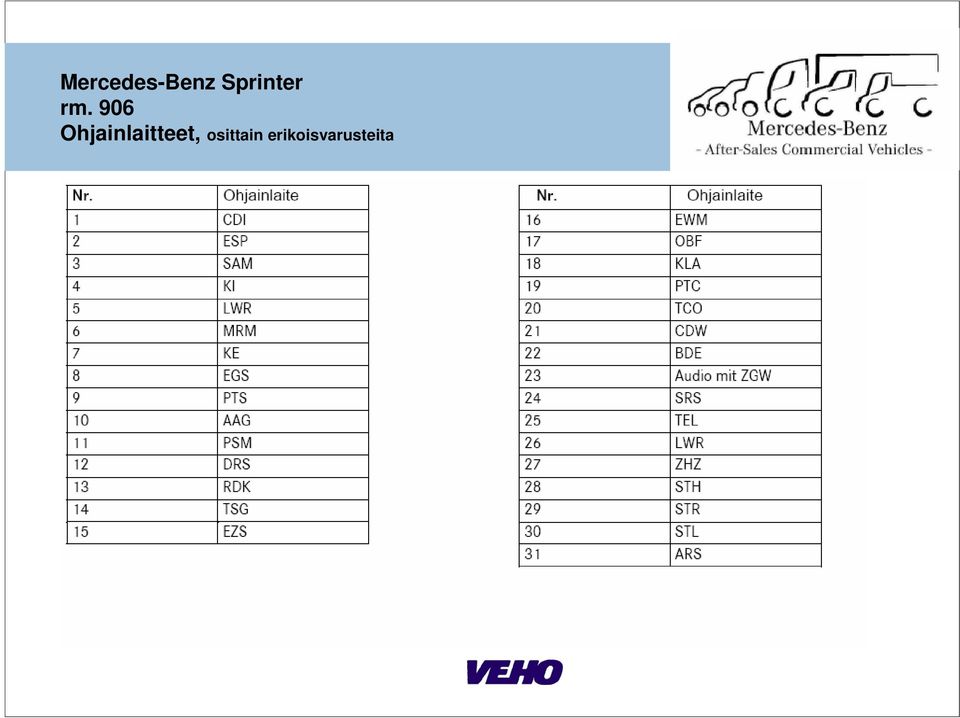

14 Ohjainlaitteet, osittain erikoisvarusteita

15 elektroniikan sijoittelu

16 elektroniikan sijoittelu

17 CAN-potentiaalijakajat kojelaudan alla vasemmalla kojelaudan alla oikealla ruskea ja ruskea/punainen johdin = sisätilan CAN-väylä vihreä ja vihreä/valkoinen johdin = moottorin CAN-väylä

18 Päällirak. sähköliitäntä ja kuormatilan valovalmius

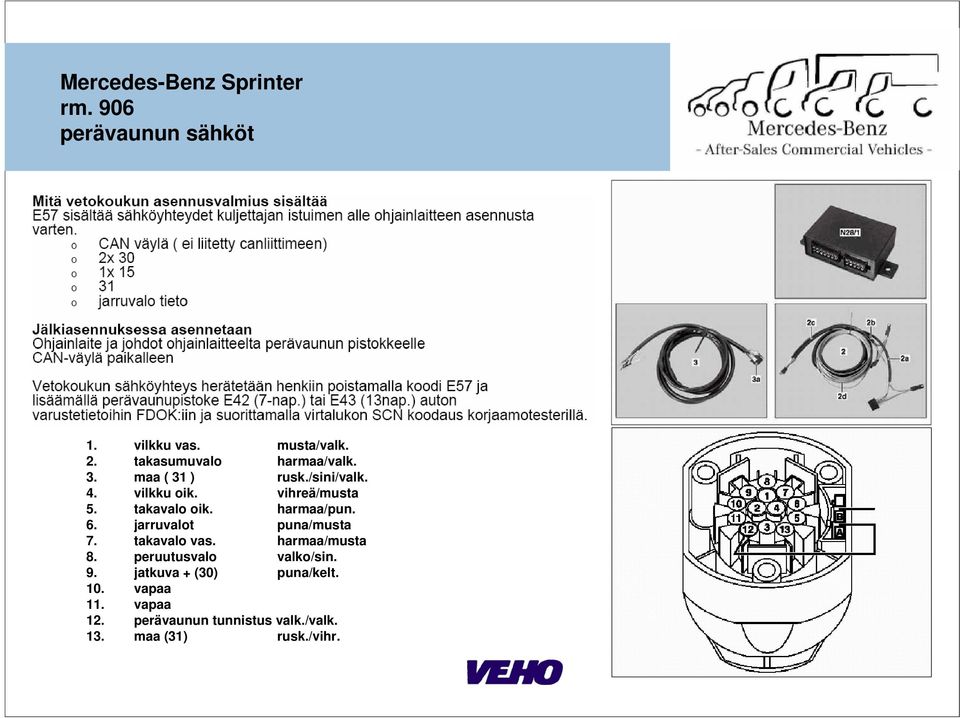

19 perävaunun sähköt 1. vilkku vas. musta/valk. 2. takasumuvalo harmaa/valk. 3. maa ( 31 ) rusk./sini/valk. 4. vilkku oik. vihreä/musta 5. takavalo oik. harmaa/pun. 6. jarruvalot puna/musta 7. takavalo vas. harmaa/musta 8. peruutusvalo valko/sin. 9. jatkuva + (30) puna/kelt. 10. vapaa 11. vapaa 12. perävaunun tunnistus valk./valk. 13. maa (31) rusk./vihr.
