2 Epecolonna jaeradiaattori TEKNISET TIEDOT Materiaali: Pintakäsittely: Väri: 1,35 mm ohutpeltiä ja 25 x 1,2 mm teräsputkia, jotka laserhitsataan. Rasvanpoisto, fosfatointi ja jauhemaalaus polyesteripohjaisella lakalla. Valkoinen, RAL9016. Muut RAL-sävyt saatavilla pyynnöstä. Suurin käyttölämpötila: 110 C Suurin käyttöpaine: 10 bar Kytkennät: Laatustandardi: Pakkaus: Toimitusehdot: Takuu: 4 x sisäinen 1/2 ja Integra-mallissa ulkoinen 3/4 Euro-cone Valmistus EN ISO 9001 ja EN 442 mukaisesti Iskunkestävä solumuovi, kääritty kutistemuoviin NL 01 mukaisesti 5 vuotta 2

3 MALLIT Epecolonna on saatavilla ulkoista venttiiliä/venttiiliyhdistäjää varten tai integroidulla venttiilillä (Epecolonna Integra). Epecolonnaa on saatavilla 5:ssä eri syvyydessä ja 16:ssa eri korkeudessa, mm. Syvyysmitta voidaan nimetä rivien lukumäärällä tai millimetreissä. Pituus määritellään kertomalla 46 mm jakeiden lukumäärällä. Radiaattorin kokonaispituuteen tulisi lisätä 26 mm sen päädyistä johtuen. Yhden jakeen pituus on 46 mm. EPECOLONNA INTEGRA Integra-mallin putkikytkennät sijaitsevat radiaattorin pohjassa, joko oikealla, vasemmalla tai keskellä. Termostaatti sijaitsee samalla puolella kuin putkikytkentä. K/k mitta on 50 mm ja on 3/4 Euro-cone. 3

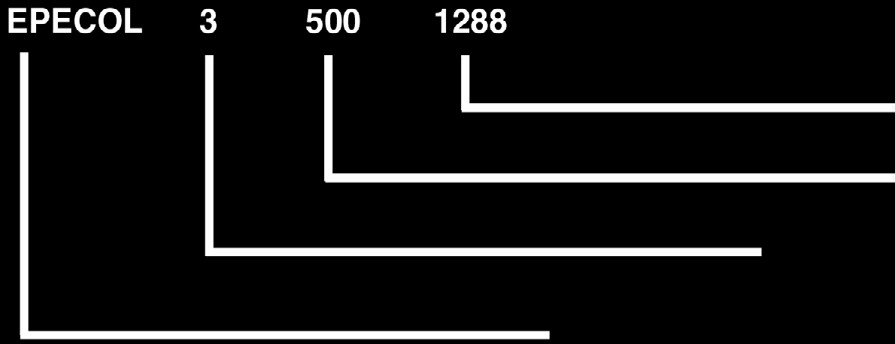

4 EPECOLONNA INTEGRA Epecolonna Integran kytkentävaihtoehdot ovat seuraavat: Keskeltä kytketty Integra. Radiaattori on käännettävä. Vasemmalta kytketty Integra. Radiaattori on käännettävä. Venttiilirunko on Danfoss RA-M, jonka Kv-arvo on 0,14 0,87. Lisätietoja venttiilirungosta löytyy Danfossin tuotekortista 013G1382. TILAUSKOODIT Epecolonnan tilauskoodit ovat seuraavat: Pituus Korkeus Rivien lukumäärä (2-6 kpl) EPECOL = ulkoista venttiiliä/venttiiliyhdistäjää varten tai EPECOLI integroidulla venttiilillä 4

5 KONSOLIT JA ASENNUSMITAT Epecolonna on saatavilla kolmella eri seinäkonsolilla ja neljällä eri lattiakonsolilla eri seinä- ja lattiatyyppejä sekä asennusmittoja varten. R12V on yksinkertaisin seinäkonsoli ja se on tarkoitettu pääasiassa massiiviseiniin. Mitta seinän ja kytkennän keskipisteen, X, välillä on valittavissa alla olevan taulukon mukaan: 2 riviä: mm 3 & 4 riviä: mm 5 & 6 riviä: mm GTX sopii suurimmalle osalle seinätyypeistä ja on saatavilla aina 2200 mm korkuisille radiaattoreille. Mitta seinän ja radiaattorin ulkoreunan välillä on kiinteä 35 mm. GBT on toinen versio GTX-konsoleista ja jokainen konsoli koostuu yhdestä ylä- ja yhdestä alaosasta. Mitta seinän ja radiaattorin ulkoreunan välillä on kiinteä 35 mm. PGE on lattiakonsoli, jolla on kiinteä 100 mm etäisyys lattiasta radiaattorin alapintaan. PGT 60 on lattiakonsoli, jossa on säädettävät jalat mm. PGT 1-60 on kuin PGT 60, mutta on säädettävissä välillä mm. PGG on lattiakonsoli, jolla on kiinteä 100 mm etäisyys lattiasta radiaattorin alapintaan. Tämä tyyppi vaatii myös seinäkannakkeen. 5

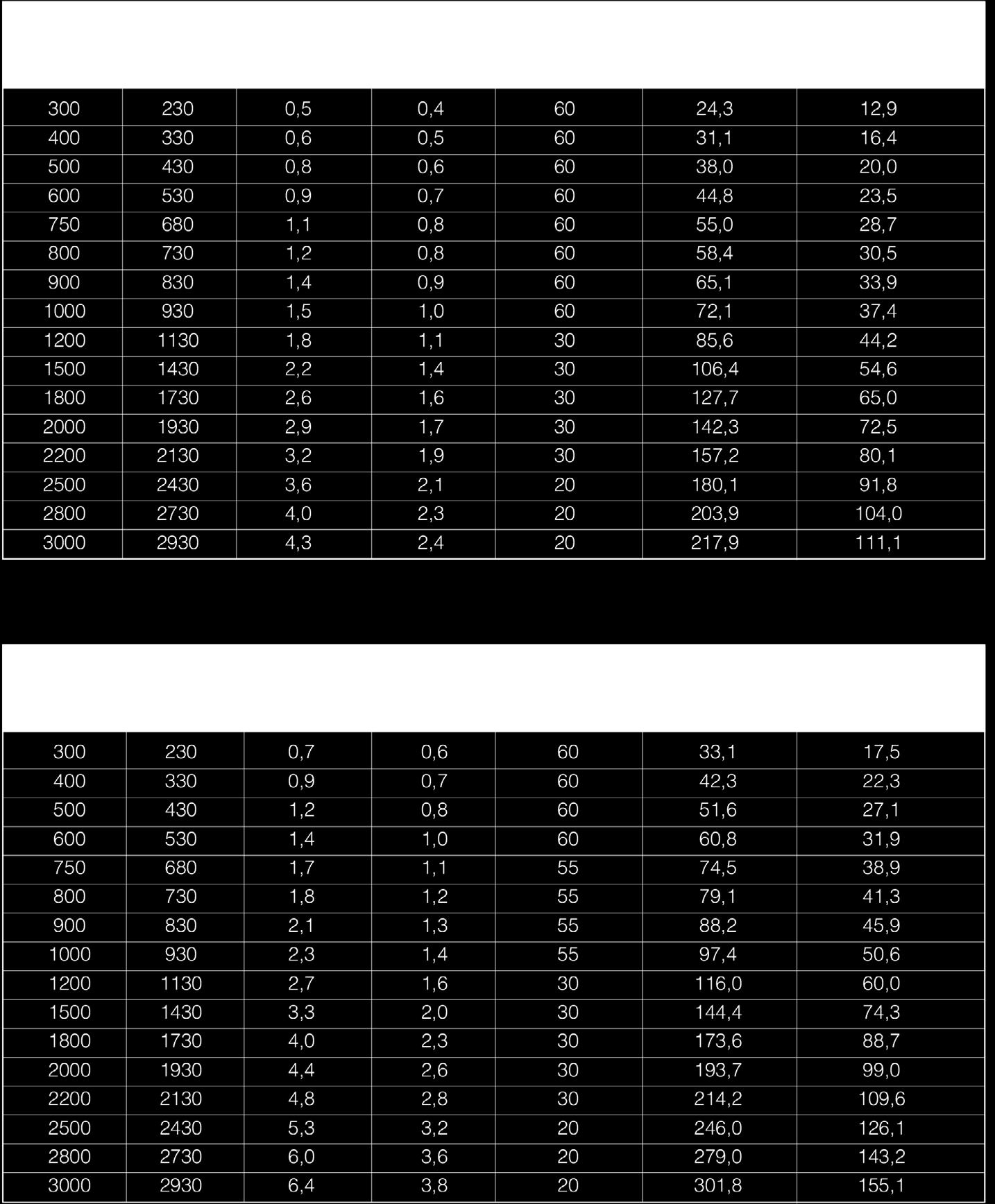

6 TEHO, PAINO JA TILAVUUS Lämmönluovutus Wateissa huoneenlämpötilassa +20 C EN442 mukaisesti. Epecolonna 2 riviä, tiedot per jae. Epecolonna 3 riviä, tiedot per jae. 6

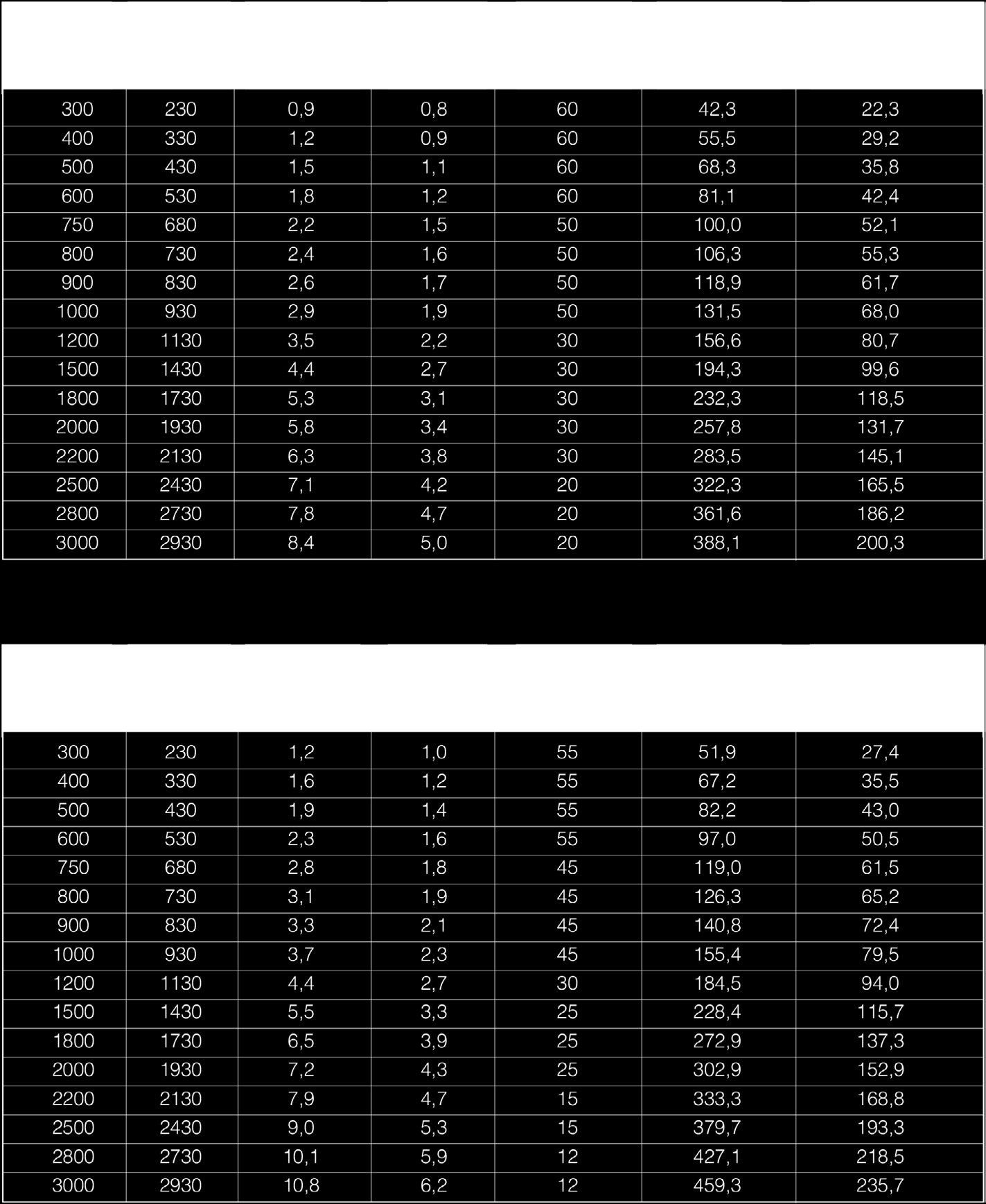

7 TEHO, PAINO JA TILAVUUS Lämmönluovutus Wateissa huoneenlämpötilassa +20 C EN442 mukaisesti. Epecolonna 4 riviä, tiedot per jae. Epecolonna 5 riviä, tiedot per jae. 7

8 TEHO, PAINO JA TILAVUUS Lämmönluovutus Wateissa huoneenlämpötilassa +20 C EN442 mukaisesti. Epecolonna 6 riviä, tiedot per jae. *Jakeiden maksimilukumäärä kertoo, kuinka pitkä radiaattori voidaan toimittaa yhtenä yksikkönä. Jos tarvitaan enemmän jakeita, radiaattori voidaan toimittaa kahtena yksikkönä. Kiinnitys tapahtuu asennuskohteessa 1 1/4 nippelillä ja tiivisteellä. Muille lämpötiloille, katso tehosimulointitaulukko osoitteesta 8

9 ERIKOISRATKAISUT JA HYGIENIAMALLI Epecolonna voidaan toimittaa lukuisina erikoisversioina, jotta se soveltuisi juuri sinun kohteeseesi. Alla muutama esimerkki mahdollisista ratkaisuista. Myös eroavia korkeuksia on saatavilla. 9

10 EPECOLONNA HYGIEN Epecolonna on saatavilla myös hygieniamallina, missä jakeitten välinen etäisyys on kasvatettu 66:een mm:iin, jolla varmistetaan tehokas puhdistus. Jakeitten pintojen vapaa etäisyys on tällöin 41 mm. Hygieniamallille suositellaan R12V-, GBT-, GTX- tai PGE -konsoleita. Lisätietoja löytyy osoitteesta

11 VÄRI Vakioväri on RAL9016, mutta seuraavat RAL-sävyt kuuluvat myös valikoimaan. Kiiltoluku on 80/90. Muut erikoisvärit. Antrasiitti Titaani Mattamusta 11
