1 USB2RCA USB2RCA Getting Started GUIDE ALOITUSOPAS STARTGUIDE Handbuch Erste Schritte

2 2 USB2RCA Wireless Digital Audio Link Getting Started USB2RCA Wireless Digital Audio Link Thank you for choosing this product from Pebble Audio. Contents English 2 Finnish 12 Swedish 22 German 32

3 USB2RCA Wireless Digital Audio Link ENGLISH 3 USB Transmitter RCA Receiver USB Cable Power Supply RCA Cable Getting Started Guide USB2RCA USB2RCA Getting Started GUIDE ALOITUSOPAS STARTGUIDE Handbuch Erste Schritte

4 4 USB2RCA Wireless Digital Audio Link How to Connect the USB Transmitter PC (Windows, Linux or Apple ) USB Cable Sound Playback Recording Sounds Communications Select a playback device below to modify its settings Speakers Pebble Audio USB Transmitter Default Device Speakers XYZ Integrated etc. Ready SPDIF Interface XYZ Integrated etc. Ready Configure Set Default Properties OK Cancel Apply USB Transmitter can be connected to any USB port in a PC. Most modern operating systems can natively support the USB Transmitter i.e. there is no need to install additional drivers.

5 USB2RCA Wireless Digital Audio Link ENGLISH 5 How to Connect the RCA Receiver Audio Outputs DC Power Input RCA cabel can be connected e.g. to the L and R inputs of an amplifier. LEFT RIGHT External Amplifier Rear Panel Interfaces Before you start using the USB Transmitter, please adjust volume to a low level at the external amplifier. High output volume can be harmful to your equipment or hearing. Please note that USB2RCA is an external sound card and therefore the volume settings for an integrated sound card are not in use. You can, however, adjust volume in the music player application. For best audio quality, adjust music player s volume to the maximum and use external amplifier s controls for adjusting the final volume level.

6 6 USB2RCA Wireless Digital Audio Link Orange LED indicates the status of USB Transmitter and RCA Receiver as follows: LED indicator Interpretation of the LED signal for USB Transmitter: USB cable is not connected or powered In active mode transmitting audio 2.5 s 2.5 s 2.5 s 2.5 s No connection i.e. no receiver detected Interpretation of the LED signal for RCA Receiver: No power supply connected In active mode i.e. receiving audio 20s 20s 20s 20s In standby mode without connection i.e. no transmitter detected During normal operation both USB Transmitter and RCA Receiver show continuous orange light. In case the USB Transmitter is active but it cannot find the RCA Receiver, USB Transmitter s indicator blinks. When the USB Transmitter is powered down, the RCA Receiver enters quickly a low power standby mode. RCA Receiver then wakes up every now and then to check if the transmitter is working again and wakes up when this happens. In power down mode, the RCA Receiver shows orange light briefly once about every 20 seconds.

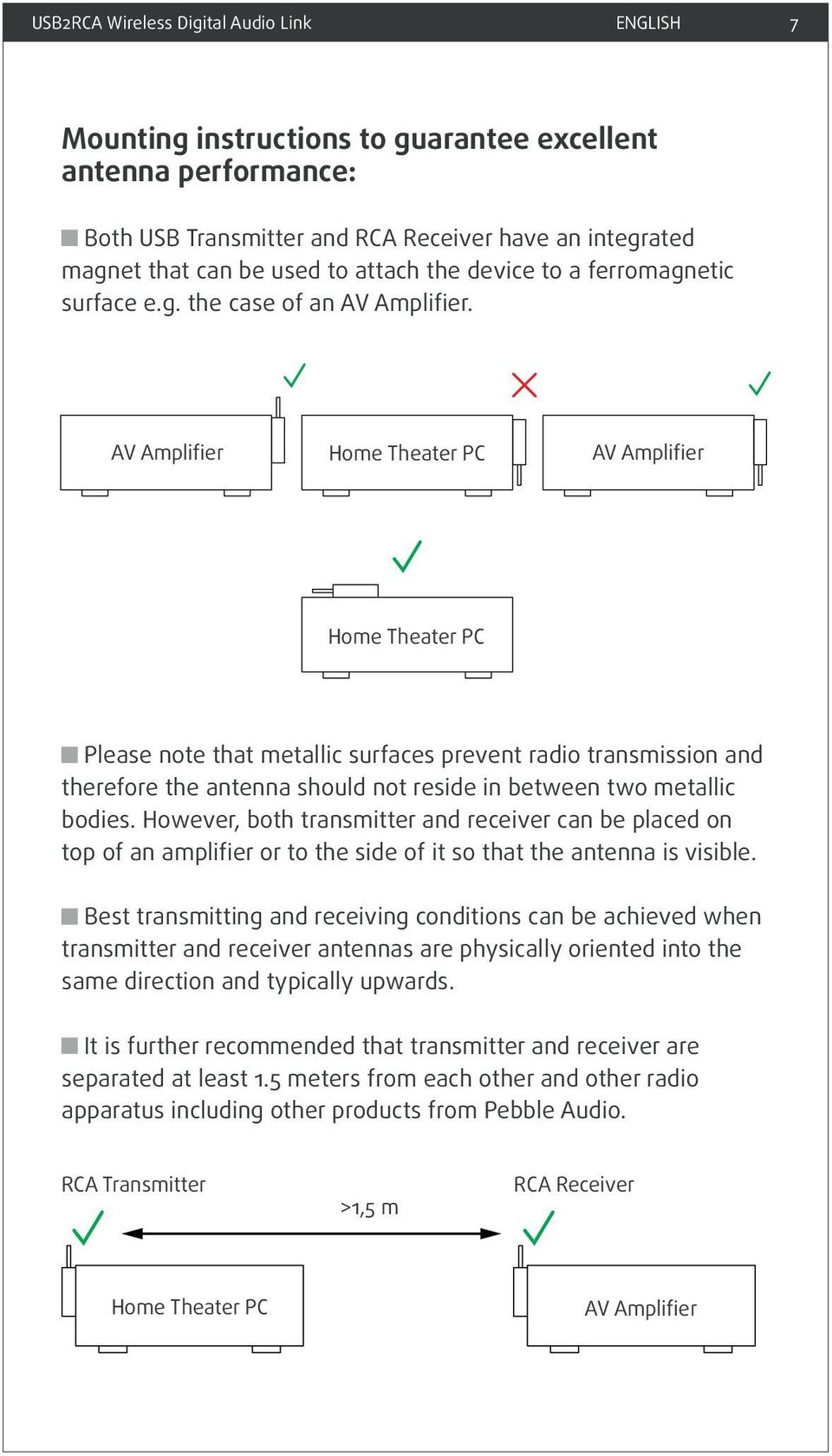

7 USB2RCA Wireless Digital Audio Link ENGLISH 7 Mounting instructions to guarantee excellent antenna performance: Both USB Transmitter and RCA Receiver have an integrated magnet that can be used to attach the device to a ferromagnetic surface e.g. the case of an AV Amplifier. AV Amplifier Home Theater PC AV Amplifier Home Theater PC Please note that metallic surfaces prevent radio transmission and therefore the antenna should not reside in between two metallic bodies. However, both transmitter and receiver can be placed on top of an amplifier or to the side of it so that the antenna is visible. Best transmitting and receiving conditions can be achieved when transmitter and receiver antennas are physically oriented into the same direction and typically upwards. It is further recommended that transmitter and receiver are separated at least 1.5 meters from each other and other radio apparatus including other products from Pebble Audio. RCA Transmitter >1,5 m RCA Receiver Home Theater PC AV Amplifier

8 8 USB2RCA Wireless Digital Audio Link Please do not touch the antennas during operation because human body prevents radio transmission effectively. If you plan to play audio wirelessly in a crowded room, please mount both transmitter and receiver above people close to the roof of the room to enable free transmission.

9 USB2RCA Wireless Digital Audio Link ENGLISH 9 Troubleshooting Symptom Possible Cause action USB Transmitter USB cable Check USB does not switch on has not been connections. i.e. LED light is off. inserted. Audio transmission Antennas are Find a better is interrupted in bad positions. location for both occasionally. transmitter and receiver using trial and error method. Your smartphone or other device with WLAN is too close. Find a better location further away for your mobile phone or other device with WLAN. Interference from other 2.4 GHz users devices like Bluetooth devices or microwave oven. Relocate you device with Bluetooth. Relocate microwave oven or don t use it while listening to music.

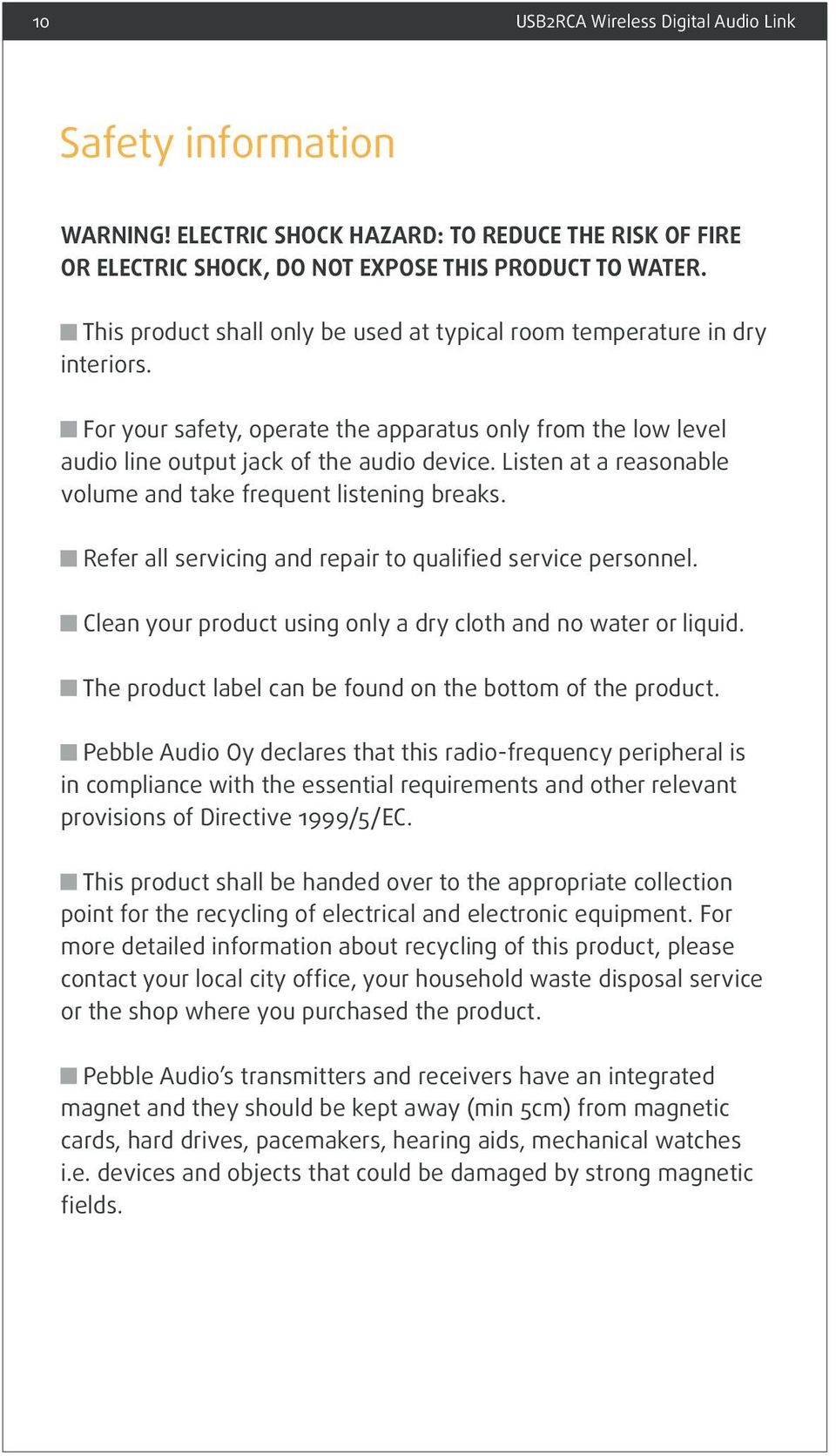

10 10 USB2RCA Wireless Digital Audio Link Safety information WARNING! ELECTRIC SHOCK HAZARD: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS PRODUCT TO WATER. This product shall only be used at typical room temperature in dry interiors. For your safety, operate the apparatus only from the low level audio line output jack of the audio device. Listen at a reasonable volume and take frequent listening breaks. Refer all servicing and repair to qualified service personnel. Clean your product using only a dry cloth and no water or liquid. The product label can be found on the bottom of the product. Pebble Audio Oy declares that this radio-frequency peripheral is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. This product shall be handed over to the appropriate collection point for the recycling of electrical and electronic equipment. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product. Pebble Audio s transmitters and receivers have an integrated magnet and they should be kept away (min 5cm) from magnetic cards, hard drives, pacemakers, hearing aids, mechanical watches i.e. devices and objects that could be damaged by strong magnetic fields.

11 USB2RCA Wireless Digital Audio Link ENGLISH 11 Pebble Audio product limited warranty Pebble Audio warrants to the original purchaser that your product shall be free from defects in material and workmanship for two (2) years from the date of purchase. Except where prohibited by applicable law, this warranty is nontransferable and is limited to the original purchaser. Pebble Audio s entire liability and your exclusive remedy for any breach of warranty shall be, at Pebble Audio s option, to repair or replace the hardware, or to refund the price paid, provided that the hardware is returned to the point of purchase or such other place as Pebble Audio may direct with a copy of the sales receipt or dated itemized receipt. This warranty does not cover problems or damage resulting from accident, abuse, misapplication, or any unauthorized repair, modification or disassembly; improper operation or maintenance, usage not in accordance with product instructions or connection to improper voltage supply.

12 12 USB2RCA langaton digitaalinen audioliitäntä Näin otat käyttöön langattoman digitaalisen audioliitännän USB2RCA Kiitos, että olet valinnut tämän Pebble Audio -tuotteen. SISÄLLYS Englanti 2 Suomi 12 Ruotsi 22 Saksa 32

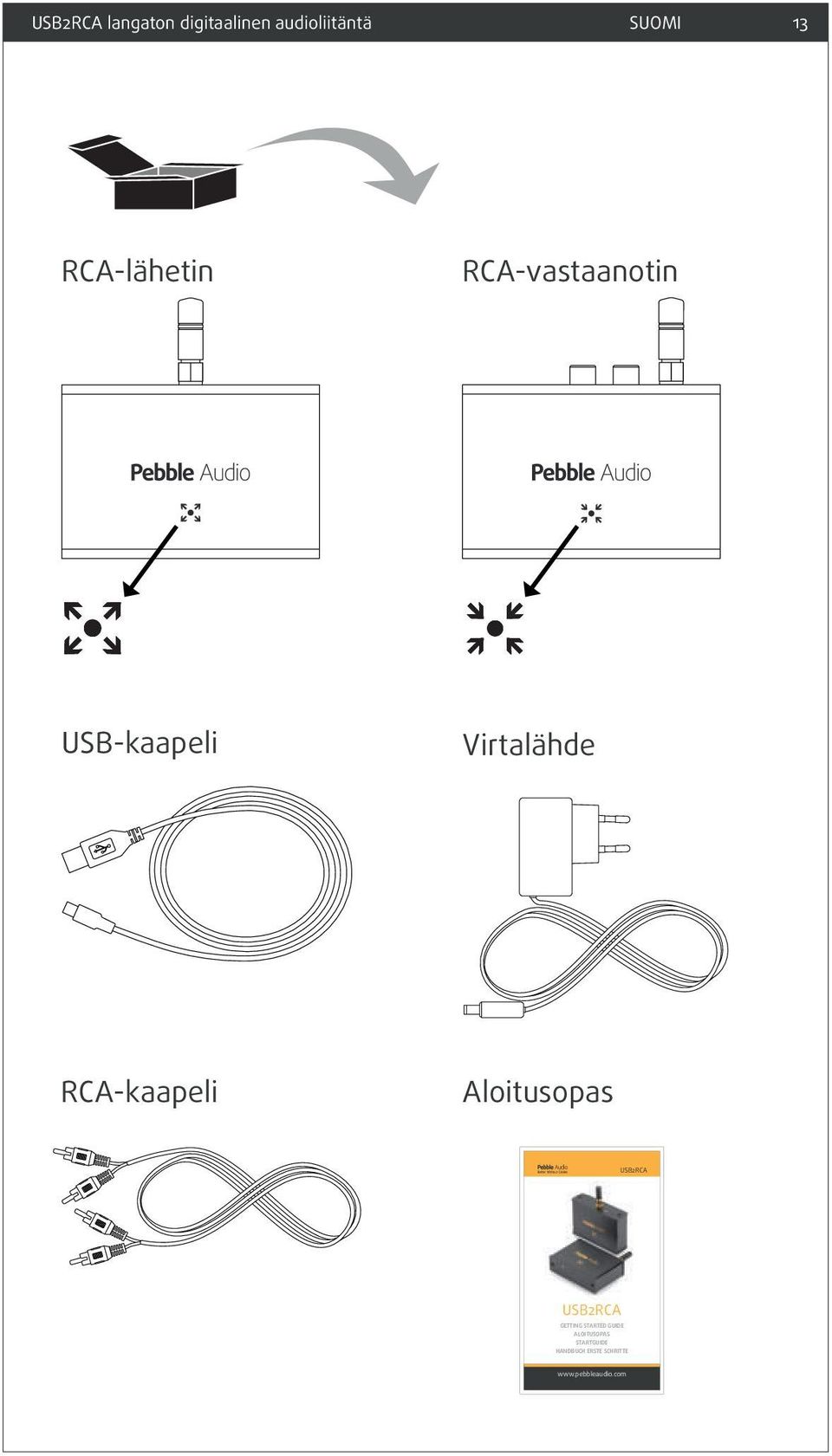

13 USB2RCA langaton digitaalinen audioliitäntä SUOMI 13 RCA-lähetin RCA-vastaanotin USB-kaapeli Virtalähde RCA-kaapeli Aloitusopas USB2RCA USB2RCA Getting Started GUIDE ALOITUSOPAS STARTGUIDE Handbuch Erste Schritte

14 14 USB2RCA langaton digitaalinen audioliitäntä Näin kytket USB-lähettimen PC (Windows, Linux tai Apple ) USB-kaapeli USB-lähetin voidaan kytkeä mihin tahansa tietokoneen USB-porttiin. Useimmat nykyaikaiset käyttöjärjestelmät tukevat suoraan USB-lähetintä joten ei ole tarvetta asentaa ylimääräisiä ajureita.

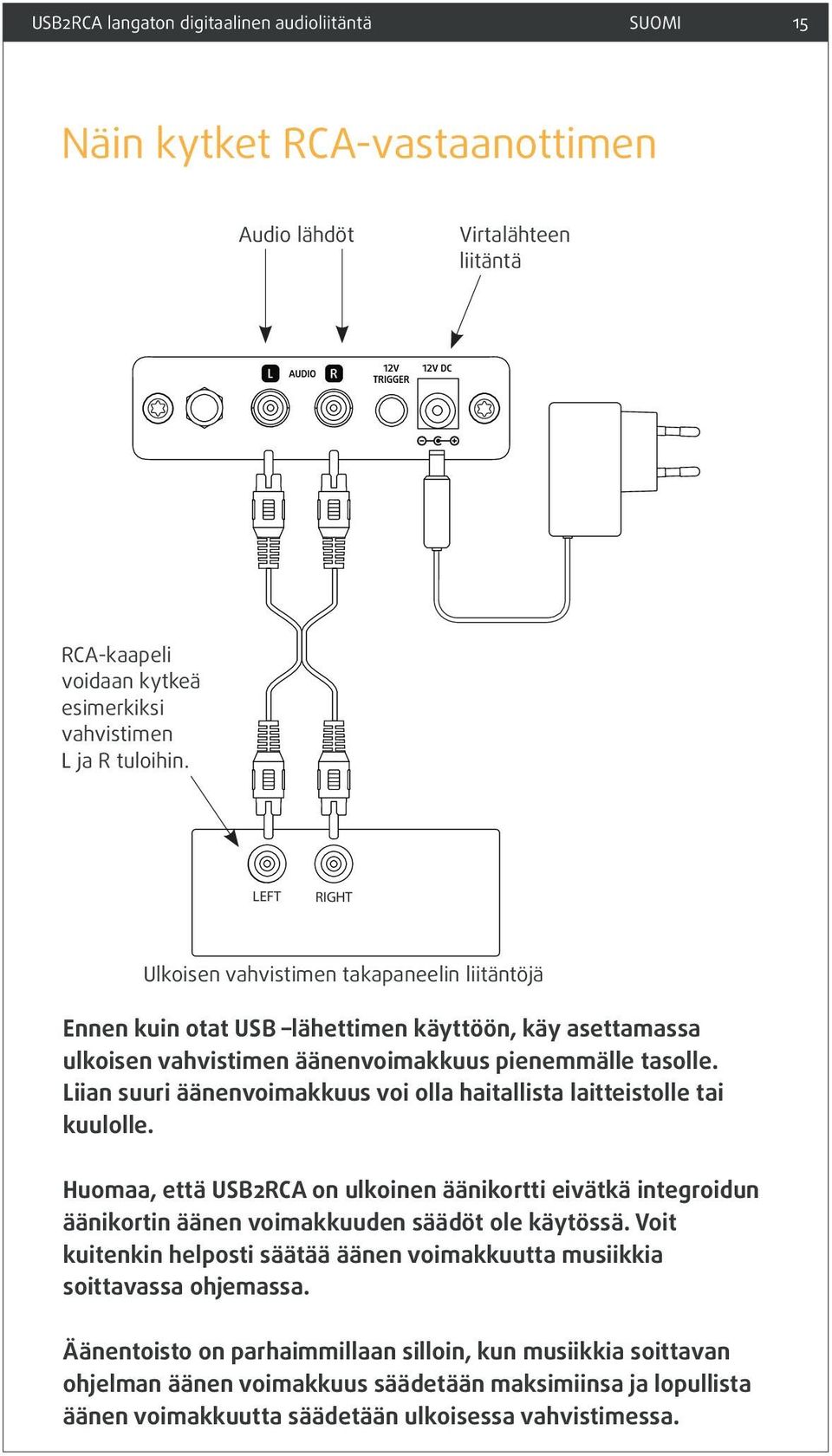

15 USB2RCA langaton digitaalinen audioliitäntä SUOMI 15 Näin kytket RCA-vastaanottimen Audio lähdöt Virtalähteen liitäntä RCA-kaapeli voidaan kytkeä esimerkiksi vahvistimen L ja R tuloihin. LEFT RIGHT Ulkoisen vahvistimen takapaneelin liitäntöjä Ennen kuin otat USB lähettimen käyttöön, käy asettamassa ulkoisen vahvistimen äänenvoimakkuus pienemmälle tasolle. Liian suuri äänenvoimakkuus voi olla haitallista laitteistolle tai kuulolle. Huomaa, että USB2RCA on ulkoinen äänikortti eivätkä integroidun äänikortin äänen voimakkuuden säädöt ole käytössä. Voit kuitenkin helposti säätää äänen voimakkuutta musiikkia soittavassa ohjemassa. Äänentoisto on parhaimmillaan silloin, kun musiikkia soittavan ohjelman äänen voimakkuus säädetään maksimiinsa ja lopullista äänen voimakkuutta säädetään ulkoisessa vahvistimessa.

16 16 USB2RCA langaton digitaalinen audioliitäntä Oranssi LED ilmaisee USB-lähettimen ja RCA-vastaanottimen tilan seuraavasti: LED-merkkivalo USB-lähettimen LED-merkkivalon toiminta: USB-kaapelia ei ole kytketty tai sähköistetty Aktiivitilassa jolloin audiota lähetetään 2.5 s 2.5 s 2.5 s 2.5 s Ei yhteyttä eli vastaanotinta ei ole havaittu RCA-vastaanottimen LED-merkkivalon toiminta: Virtalähdettä ei ole kytketty Aktiivitilassa jolloin audiota vastaanotetaan 20s 20s 20s 20s Valmiustilassa ilman yhteyttä eli lähetintä ei ole havaittu Normaalikäytössä sekä lähettimen että vastaanottimen oranssi merkkivalo on jatkuvasti päällä. Siinä tapauksessa että USB-lähetin on päällä mutta ei löydä RCA-vastaanotinta, USB-lähettimen merkkivalo vilkkuu. Sen jälkeen kun USB-lähetin on lopettanut toiminnan, RCA-vastaanotin siirtyy nopeasti pienitehoiseen valmiustilaan. Valmiustilassa RCA-vastaanotin herää säännöllisin väliajoin tarkistamaan onko lähetin tullut uudestaan päälle. Tarkistuksen aikana vastaanottimen merkkivalo on päällä hetken aikaa toistuen noin 20 sekunnin väliajoin.

17 USB2RCA langaton digitaalinen audioliitäntä SUOMI 17 Asennusohjeet, jotka varmistavat antennien erinomaisen suorituskyvyn: Sekä USB-lähettimessä että RCA-vastaanottimessa on sisäinen magneetti, jonka avulla laite voidaan kiinnittää ferromagneettiselle pinnalle esimerkiksi AV-vahvistimeen. AV-vahvistin Kotiteatteri PC AV-vahvistin Kotiteatteri PC Huomaa, että metalliset pinnat haittaavat radiolähetettä. Siksi antennia ei tulisi sijoittaa kahden metallipinnan väliin. Voit kuitenkin sijoittaa sekä lähettimen että vastaanottimen vahvistimen päälle tai sivulle siten, että antenni on näkyvissä. Parhaat lähetys- ja vastaanotto-olosuhteet saavutetaan kun antennit on suunnattu samaan suuntaan, tyypillisesti ylöspäin. Lisäksi on suositeltavaa, että sijoitat lähettimen ja vastaanottimen vähintään 1,5 metrin päähän toisistaan. Tämä vaatimus koskee kaikkia radiolaitteita mukaan lukien muut Pebble Audio laitteet. USB-lähetin >1,5 m RCA-vastaanotin Kotiteatteri PC AV-vahvistin

18 18 USB2RCA langaton digitaalinen audioliitäntä Ole hyvä äläkä koske antenneja kun laitteet ovat käytössä sillä ihmiskeho vaimentaa radiosignaaleja erittäin tehokkaasti. Jos aiot soittaa musiikkia langattomasti huoneessa, jossa on paljon ihmisiä, asenna lähettimet ja vastaanottimet ylös lähelle kattoa jolloin radiosignaali pääsee etenemään vapaasti.

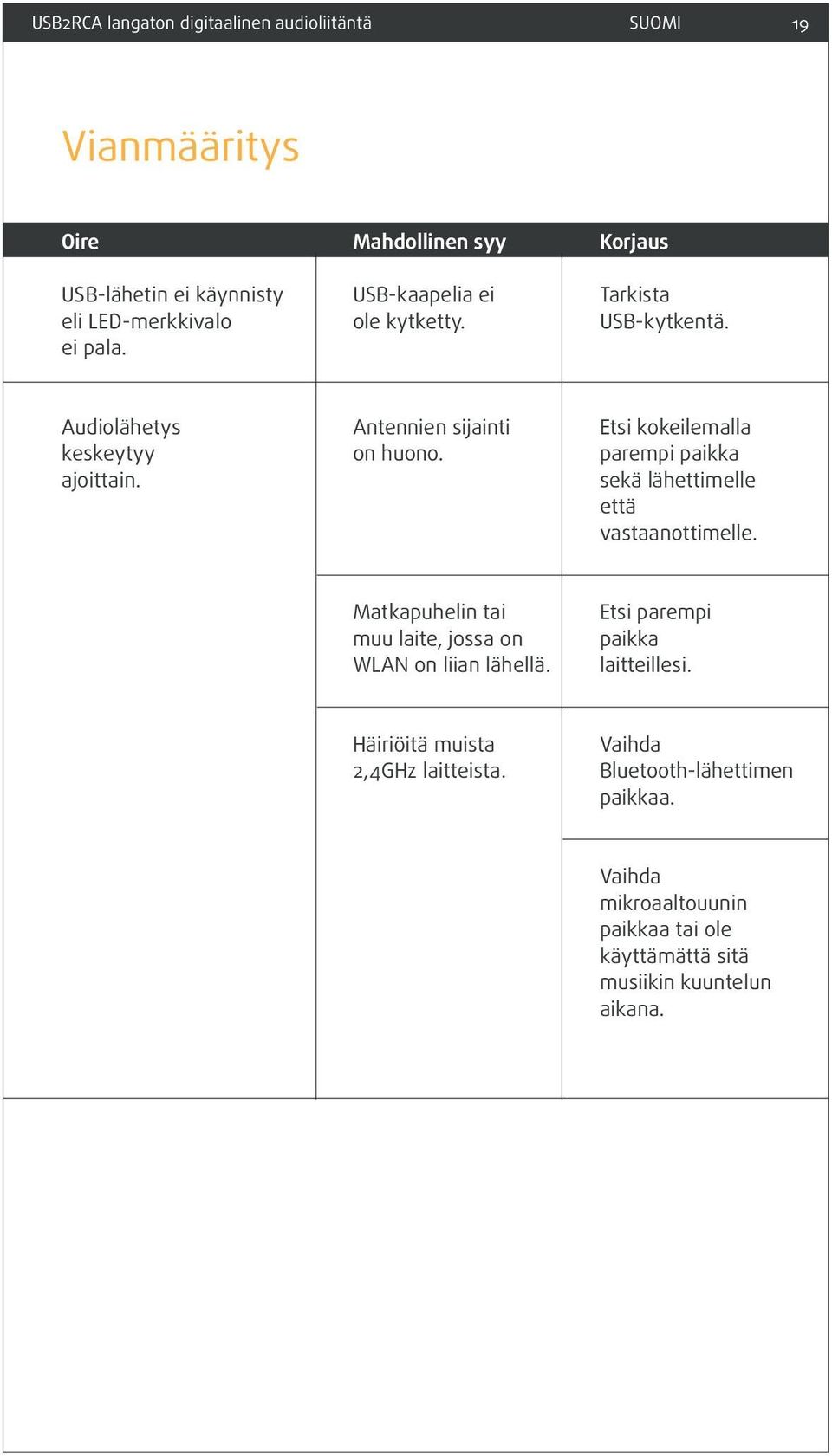

19 USB2RCA langaton digitaalinen audioliitäntä SUOMI 19 Vianmääritys Oire Mahdollinen syy Korjaus USB-lähetin ei käynnisty USB-kaapelia ei Tarkista eli LED-merkkivalo ole kytketty. USB-kytkentä. ei pala. Audiolähetys Antennien sijainti Etsi kokeilemalla keskeytyy on huono. parempi paikka ajoittain. sekä lähettimelle että vastaanottimelle. Matkapuhelin tai muu laite, jossa on WLAN on liian lähellä. Etsi parempi paikka laitteillesi. Häiriöitä muista 2,4GHz laitteista. Vaihda Bluetooth-lähettimen paikkaa. Vaihda mikroaaltouunin paikkaa tai ole käyttämättä sitä musiikin kuuntelun aikana.

20 20 USB2RCA langaton digitaalinen audioliitäntä Turvallisuustietoa VAROITUS! SÄHKÖISKUVAARA: SÄHKOISKUN JA PALOVAARAN VÄLTTÄMISEKSI ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE. Laite on tarkoitettu käytettäväksi huoneenlämpötilassa kuivassa sisätilassa. Käytä laitetta turvallisesti ja liitä se vain audiolaitteen matalatasoiseen lähtöön. Kuuntele kohtuullisella äänenvoimakkuudella ja pidä toistuvia taukoja kuuntelusta. Jätä huolto ja korjaus ammattitaitoisen huoltohenkilön tehtäväksi. Puhdista tuote käyttämällä ainoastaan kuivaa pyyhettä - ei vettä tai nesteitä. Tuotetarra löytyy tuotteen pohjasta. Pebble Audio Oy, vakuuttaa täten, että tämä radiotaajuuslaite on direktiivin 1999/5/EY olennaisten vaatimusten ja direktiivin muiden asiaankuuluvien ehtojen mukainen. Tuotetta ei saa hävittää talousjätteenä vaan se on vietävä asianmukaiseen sähkö- ja elektroniikkaromun kierrätyspisteeseen. Tarkempia tietoja tämän tuotteen kierrätyksestä saa paikallisviranomaisilta, paikalliselta jätehuoltoyhtiöltä tai tuotteen myyneestä liikkeestä. Pebble Audion lähettimet ja vastaanottimet sisältävät magneetin ja siksi niitä ei tule käyttää kovin lähellä (alle 5cm) magneettinauhalla varustettuja kortteja, kovalevyjä, sydämentahdistimia, kuulolaitteista tai mekaanisia kelloja eli sellaisia laitteita tai esineitä, joita voimakkaat magneettiset kentät voivat vaurioittaa.

21 USB2RCA langaton digitaalinen audioliitäntä SUOMI 21 Pebble Audio -laitteistojen rajoitettu takuu Pebble Audio takaa, että ostamassasi Pebble Audio laitteissa ei ilmene materiaali- eikä valmistusvirheitä kahden (2) vuoden aikana alkaen tuotteen hankintapäivästä. Takuu ei ole siirrettävissä toiselle henkilölle vaan se on rajoitettu alkuperäisen ostajan nimiin. Pebble Audion koko korvausvastuu ja asiakkaan ainoa takuuoikeus siinä tapauksessa, että tuotteen kunto ei vastaa takuussa määriteltyä kuntoa, on Pebble Audion valinnan mukaan joko korjata tai vaihtaa laitteisto tai hyvittää maksettu summa sillä edellytyksellä, että laitteisto palautetaan ostopisteeseen tai muuhun Pebble Audion vastaavaan pisteeseen ostokuitin tai päivätyn ja eritellyn kuitin mukaan. Takuu ei kata ongelmia eikä vaurioita, jotka aiheutuvat onnettomuudesta, liiallisesta käytöstä, väärinkäytöstä tai valtuuttamattoman henkilön suorittamasta korjaus-, muunnos- tai purkamistoimenpiteestä; asiattomasta käyttötavasta tai huollosta, tuotteen käyttöohjeiden vastaisesta käytöstä tai laitteiston kytkemisestä vääränlaiseen jännitelähteeseen.

22 22 USB2RCA Trådlös Digital Audio Link Startguide för USB2RCA Trådlös Digital Audio Link Tack för att du har valt den här produkten från Pebble Audio. Innehåll Engelska 2 Finska 12 Svenska 22 Tyska 32

23 USB2RCA Trådlös Digital Audio Link SVENSKA 23 USB-sändare RCA-mottagare USB-kabel Nätadapter RCA-kabel Startguide USB2RCA USB2RCA Getting Started GUIDE ALOITUSOPAS STARTGUIDE Handbuch Erste Schritte

24 24 USB2RCA Trådlös Digital Audio Link Så här kopplar du USB-sändaren till din PC PC (Windows, Linux eller Apple ) USB-kabel USB-sändaren kan koppas till valfri USB-port i din dator. De flesta moderna operativsystem har ett inbyggt stöd för USB-sändare, så at det är inte nödvändigt att installera specifika drivrutiner.

25 USB2RCA Trådlös Digital Audio Link SVENSKA 25 Så här kopplar du RCA-mottageren Audio utgångar Nätadapter ingång RCA kabel kan kopplas t.ex. till L och R ingångar. LEFT RIGHT Extern förstärkares bakpanel med ingångar. Innan du börjar använda USB-sändaren, justera ljudstyrkan till en låg nivå i den externa förstärkarens kontroller. Hög ljudstyrka kan skada t.ex. högtalare, förstärkare eller din hörsel. Observera att USB2RCA är ett externt ljudkort och därför används inte volyminställningarna för en integrerad ljudkort. Du kan dock lätt justera volymen i musikspelaren. För bästa ljudkvalitet: justera volymen i musikspelaren till den högsta nivån och justera slutvolymen med den externa förstärkarens kontroller.

26 26 USB2RCA Trådlös Digital Audio Link Orange LED-indikator visar status för både USB-sändare och RCA-mottagare på följande sätt: LED indikator Indikatorn på USB-sändaren har följende mening: USB-kabel är inte ansluten Sändaren fungerar 2.5 s 2.5 s 2.5 s 2.5 s Kan inte hitta mottagaren Indikatorn på RCA-mottagaren har följende mening: Nätadaptern är inte ansluten Mottagaren fungerar 20s 20s 20s 20s Viloläge utan koppling eller mottagaren kan inte hitta sändaren Vid normal operation visar både USB-sändaren och RCA-mottagaren kontinuerligt orange ljus. När USB-sändaren fungerar men inte kan hitta RCA-mottagaren, blinkar statusindikators ljus. Efter att USB-sändaren har stängts av går RCA-mottagaren snabbt till ett viloläge med låg strömförbrukning. Därefter vaknar RCA-mottagaren upp periodiskt för att kontrollera om USB-sändaren är i funktion igen. I viloläge blinkar LED-Indikatorn i RCA-mottagaren med ett orange ljus en gång på ungefär 20 sekunder.

27 USB2RCA Trådlös Digital Audio Link SVENSKA 27 USB-sändarens och RCA-mottagarens antenner fungerar bäst när de monteras på följande sätt: Både USB-sändaren och RCA-mottagaren har en integrerad magnet i botten som kan användas för att montera enheten på någon magnetisk yta, till exempel på en AV-förstärkare. AV-förstärkare Hemmabio PC AV-förstärkare Hemmabio PC Notera att metalliska ytor förhindrar radiovågor och därför bör antennerna aldrig befinna sig mellan två metalliska föremål. Däremot kan sändaren och mottagaren ställas på ett ställe ovanpå eller på sidan av en förstärkare, så att du kan se båda antennerna. Antennerna på sändaren och mottagaren fungerar bäst när de pekar åt samma håll och typiskt uppåt. Vi rekommenderar att sändaren och mottagaren placeras åtminstone 1,5 m från varandra och från andra radioapparater inklussive andra Pebble Audio-produkter. USB-sändare >1,5 m RCA-mottagare Hemmabio PC AV-förstärkare

28 28 USB2RCA Trådlös Digital Audio Link Rör vänligen inte vid antennerna när du lyssnar på musik, detta eftersom radiovågor på ett betydande sätt hindras av människokroppen. Om du planerar att spela musik in ett fullsatt rum, montera både sändaren och mottagaren nära till taket så at radiosignalerna går över människorna.

29 USB2RCA Trådlös Digital Audio Link SVENSKA 29 Felsökning Symptom Möjlig orsak åtgärd RCA-sändaren går USB-kabel är inte Kontrollera USB inte igång. LED-ljus kopplad till anslutningarna. lyser inte. datorn. Ljudåtergivningen Antennerna är Hitta en bättre plats avbryts tidvis. dåligt för bägge enheter placerade. genom att prova flera olika platser. Din mobiltelefon eller annan apparat med WLAN är för nära. Hitta en bättre plats längre bort för din mobiltelefon eller apparat med WLAN. Störningar från andra apparater som använder 2.4GHz radioband. Hitta en ny plats för din apparat med Bluetooth. Hitta en bättre plats eller använd inte din mikrovågsugn när du lyssnar på musik.

30 30 USB2RCA Trådlös Digital Audio Link Säkerhetsinformation VARNING! RISK FÖR ELEKTRISK STÖT. För att minska risken för eldsvåda eller elektrisk stöt bör utrustningen ej utsättas för regn eller fukt. Denna produkt skall användas bara inomhus i vanliga inomhustemperaturer. För din säkerhet, anslut enheten endast till en ljudkälla med låg uttagseffekt. Lyssna på måttlig volym och ta ofta paus. All service och alla reparationer ska utföras av kvalificerade servicetekniker. Använd endast torr trasa vid rengöring och inte vatten eller annan vätska. Produktetiketten sitter på undersidan av produkten. Härmed deklarerar Pebble Audio Oy att den här radiofrekvensutrustningen överensstämmer med de huvudsakliga kraven och andra relevanta bestämmelser i direktiv 1999/5/EC. Denna produkt skall kasseras på lämplig återvinningsstation for elektronik och elektronisk utrustning. Kontakta ditt kommunkontor, din lokala återvinningsstation eller butiken där du köpte produkten för ytterligare information om återvinning. Pebble Audios sändare och mottagare har en integrerad magnet och bör inte befinna sig nära (inte närmare än 5cm) från magnetkort, hårddiskar, hjärtstimulatorer, hörapparater, mekaniska klockor, dvs. sådana apparater eller föremål som kan skadas av starka magnetfält.

31 USB2RCA Trådlös Digital Audio Link SVENSKA 31 Pebble Audios hårdvarugaranti Pebble Audio försäkrar den ursprunglige köparen att maskinvaruprodukten från Pebble Audio är fri från material- och tillverkningsfel under en två (2) års tidsperiod från inköpsdatumet. Denna garanti får inte överlåtas, utan är begränsad till den ursprunglige köparen. Pebble Audios hela ansvar och er särskilda rätt till kompensation för brott mot garanti skall vara, för Pebble Audio att välja, att reparera eller ersätta hårdvaran, eller att återbetala det erlagda priset, förutsatt att hårdvaran återlämnas till inköpsstället eller annan plats anvisad av Pebble Audio, tillsammans med en kopia på inköpskvitto eller daterat specificerat inköpskvitto. Denna garanti gäller inte problem eller skada resulterat av olycka, missbruk, felaktig användning, eller, all icke auktoriserad reparation, modifikation eller demontering; felaktigt bruk eller underhåll, nyttjande i strid med produktinstruktioner, eller anslutning till eluttag med felaktig spänning.

32 32 USB2RCA Kabelloser Digital Audio Link Erste Schritte Guide für USB2RCA Kabelloser Digital Audio Link Vielen Dank, dass Sie ein Pebble Audio Produkt gewählt haben. Inhalt Englisch 2 Finnisch 12 Swedisch 22 Deutsch 32

33 USB2RCA Kabelloser Digital Audio Link DEUTSCH 33 USB Sender RCA Empfänger USB Kabel Netzteil RCA Kabel Handbuch Erste Schritte USB2RCA USB2RCA Getting Started GUIDE ALOITUSOPAS STARTGUIDE Handbuch Erste Schritte

34 34 USB2RCA Kabelloser Digital Audio Link So wird USB Sender an PC angeschlossen PC (Windows, Linux oder Apple ) USB Kabel Lautstärke USB Sender kann an jeder USB Buchse deines PCs angeschlossen werden. Die meisten modernen Betriebssysteme können den USB Sender automatisch unterstützen also es ist nicht notwendig spezifische Treibers zu installieren.

35 USB2RCA Kabelloser Digital Audio Link DEUTSCH 35 So wird RCA Empfänger angeschlossen Audio Ausgänge Eingang für Netzteil RCA Kabel kann z.b. an die L und R Eingänge angeschlossen werden. LEFT RIGHT Einer externen Verstärkers mit Eingänge Bevor Sie beginnen den USB Sender zu verwenden, bitte stellen Sie die Lautstärke leiser mit den Lautstärkeeinstellungen des externen Verstärkers. Eine zu hohe Lautstärke kann z.b. Lautsprecher, Verstärker oder Ihres Gehör schaden. Bitte beachten Sie dass USB2RCA eine externe Soundkarte ist, und damit sind die Lautstärke-Einstellungen für eine integrierte Soundkarte nicht im Gebrauch. Sie können jedoch die Lautstärke leicht in dem Musik-Player einstellen. Für beste Audioqualität, einstellen Sie die Musik-Player Lautstärke auf Maximum und verwenden Sie die Regler des externen Verstärkers um die endgültigen Lautstärke einzustellen.

36 36 USB2RCA Kabelloser Digital Audio Link Die orange Leuchtdiode auf beide USB Sender und RCA Empfänger zeigt den Zustand auf folgende Weise: Leuchtdiode Leuchtdiode des USB Senders hat folgende Bedeutungen: Keine USB kabel ist angechlossen Sender funktioniert 2.5 s 2.5 s 2.5 s 2.5 s Keine Verbindung also Sender findet den Empfänger nicht Leuchtdiode des RCA Empfängers hat folgende Bedeutungen: Kein Netzteil is angechlossen Empfänger funktioniert 20s 20s 20s 20s Standby ohne Verbindung oder Empfänger findet den Sender nicht Beim normalen Betrieb, leuchtet die Leuchtdiode auf beide USB Sender und RCA Empfänger ununterbrochen. Wenn der USB Sender funktioniert aber kann keinen RCA Empfänger finden, blinkt die Leuchtdiode. Wenn der USB Sender nicht mehr funktioniert, geht der RCA Empfänger schnell in den Standby-Modus mit Energiespar und ausschaltet weiter alle Geräte, die von dem +12V Trigger Signal kontrolliert werden. Der RCA Empfänger wird danach periodisch aufgewacht um den Sender zu finden und wird wieder aktiviert wenn es passiert. Im Standby-Modus, pulsiert die Leuchtdiode des RCA Empfängers einmal ungefähr jede 20 Sekunden.

37 USB2RCA Kabelloser Digital Audio Link DEUTSCH 37 Die Antennen des USB Senders und RCA Empfängers funktionieren am besten wenn die auf folgende Weise installiert werden: Die Gehäusen des USB Senders und RCA Empfängers haben integrierte Magnete womit die Einheiten auf ferromagnetische Oberflächen z.b. beim AV Verstärker anbinden werden können. AV Verkstärker Heimkino PC AV Verkstärker Heimkino PC Bitte bemerken Sie, dass metallische Oberflächen verhindern Radiotransmission und deswegen sollten sich die Antennen nie inzwischen zwei metallische Körpern befinden. Der Sender und der Empfänger sollten sichtbar auf einem Verstärker oder auf einer Seite des Verstärkers liegen. Die Antennen des Senders und Empfängers funktionieren am besten wenn die in dieselbe Richtung und typisch nach oben zeigen. Wir empfehlen, dass der Sender und der Empfänger mindestens 1,5 m von miteinander und andere Radioapparate liegen, insgesamt auch andere Pebble Audio Produkte. USB Sender >1,5 m RCA Empfänger Heimkino PC AV Verkstärker

38 38 USB2RCA Kabelloser Digital Audio Link Bitte berühren Sie nicht die Antennen wenn Sie an Musik hören, weil der Körper Radiotransmissionen sehr effizient verhindert. Wenn Sie planen in einem übergefüllten Raum Musik zu spielen, installieren Sie bitte beide Sender und Empfänger nahe zum Dach so, dass die Radiosignale über die Menschen gehen.

39 USB2RCA Kabelloser Digital Audio Link DEUTSCH 39 Fehlersuche Symptom Mögliche Ursache Aktion USB Sender funktioniert USB Kabel ist nicht Bitte kontrollieren nicht also Leuchtdiode angeschlossen. Sie die USB Buchsen. leuchtet nicht. Das Musikspielen Die Antennen sind Suchen Sie bessere bricht ab und zu. auf schlechten Stellen für Stellen. die Antennen. Ein Funktelefon oder irgendanderes Gerät mit WLAN liegt zu nahe. Suchen Sie einen neuen Platz für das Funktelefon oder anderes Gerät. Störungen vom anderen Geräte die verwenden das 2.4GHz Radioband. Suchen Sie einen neuen Platz für das Bluetooth Gerät. Suchen Sie einen neuen Platz für den Mikrowellenofen oder verwenden Sie den nicht beim Musikspielen.

40 40 USB2RCA Kabelloser Digital Audio Link Sicherheitsinformation Achtung! Elektroschockgefahr: Zur Verringerung des Brand- und Elektroschockrisikos darf das Produkt niemals an Wasser ausgesetzt werden. Das Produkt ist nur für den Einsatz in trockenes Umgebung bei typischen Raumtemperaturen geeignet. Betreiben Sie zu Ihrer eigenen Sicherheit das Gerät nur über den Niedrigpegel-Audioausgang des Audiogeräts. Stellen Sie das Gerät auf eine angemessene Lautstärke ein und legen Sie häufig auch Hörpausen ein. Wartungsarbeiten und Reparaturen dürfen nur von qualifiziertem Fachpersonal vorgenommen werden. Reinigen Sie das Produkt nur mit einem trockenen Tuch, Verwenden Sie dazu niemals Wasser oder andere Flüssigkeiten. Das Produktetikett liegt an der Unterseite des Produkts. Hiermit erklärt Pebble Audio Oy, dass dieses Funk-, Periferiegerät den Anforderungen und anderen relevanten Richtlinien der Direktive 1999/5/EC entspricht. Das Produkt darf nicht als Hausmüll entsorgt werden sondern es muss bei einer geeigneten Sammelstelle für das Recycling elektrischer und elektronischer Geräte abgegeben werden. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer zuständigen Behörde vor Ort, Ihrem Entsorgungsunternehmen oder Ihrem Handler, von dem Sie das Produkt erworben haben. Pebble Audios Sender und Empfänger haben einen integrierten Magnet und die sollten nicht in der Nähe (mindesten 5cm entfernt) von Magnetkarte, Festplatte, Hertzschrittmacher, mechanische Uhren befinden, inklusive alle solche Geräte und Objekte die von starkes Magnetfeld geschadet werden können.

41 USB2RCA Kabelloser Digital Audio Link DEUTSCH 41 Eingeschränkte Hardwaregarantie von Pebble Audio Pebble Audio garantiert Ihnen, dass dieses Hardwareprodukt während des Zeitraums ab Kaufdatum bis zwei (2) Jahren frei von Material- oder Herstellungsfehlern ist. Die Garantie ist nicht übertragbar und auf den ursprünglichen Käufer beschränkt. Pebble Audios gesamte Haftung und Ihr einziges Rechtsmittel für jegliche Art der Garantieverletzung ist nach Pebble Audios Ermessen entweder die Reparatur oder der Austausch der Hardware oder die Rückerstattung des bezahlten Preises, vorausgesetzt, dass die Hardware an den Kaufort oder solch anderen Ort zurückgebracht wird, der von Pebble Audio bestimmt wird, und zwar zusammen mit einer Kopie der Kaufquittung oder einer datierten aufgeschlüsselten Quittung. Diese Garantie deckt keine Probleme oder Schäden ab, die durch Folgendes entstanden sind: unvorhergesehenes Ereignis, Missbrauch, falsche Anwendung oder jedwede nicht genehmigte Reparatur, Modifikation oder Demontage, unsachgemäße Bedienung oder unvorschriftsmäßige Wartung, eine von den Produktanweisungen abweichende Nutzung oder Anschluss an eine ungeeignete Spannungsversorgung.

42 42 USB2RCA Kabelloser Digital Audio Link

43 USB2RCA Kabelloser Digital Audio Link DEUTSCH 43

44 Made in Finland by Pebble Audio
