1 Mobiilikartoituksen sovellukset

2 MX7 käyttökohteita maailmalta Karttojen laadunhallinta MAPA, Slovakia Kasvillisuuden seuranta AÄPA, Ranska Verkostojen suunnittelu - Wasser-und Verkehrs-Kontor GmbH, Saksa Infran hallinta - GUGiK (Polish Mapping Authority), Puola Kaupunkiympäristön kuva-arkisto Amsterdamin kaupunki, Hollanti Kaupunkiympäristön kuva-arkisto Ulmin kaupunki, Saksa Putkistojen kartoitus SAIPEM, Italia Sähkökaappien inventointi - Zapadoslovenska Distribucna, Slovakia Pyöräteiden hallinta Friuli Venezia, Italia

3 MX7-sovellus Verkostojen suunnittelu Asiakas: Wasser-und Verkehrs-Kontor GmbH Kuvaus: WVK suunnittelee ja valvoo erilaisia rakennustöitä; vesi-, liikenne-, tie- ja verkkorakennusta. Konsulttitoimiston asiakkaina on pääasiassa suuria kuntia. Käyttökohde suunnittelutyössä: WVK käyttää mittatarkkaa panoraamkuva-aineistoa muun muassa valokuituverkon rakentamisen suunnittelussa. Kuva-aineistolta voidaan tunnistaa erilaisia kustannuksiin vaikuttavia tekijöitä, kuten pintamateriaaleja.

MX7-sovellus Verkostojen suunnittelu Käyttökohde - projektien valvonta: WVK käyttää laitteistoa myös esimerkiksi tietyömaaprojektien ennen-jälkeen dokumentointiin.

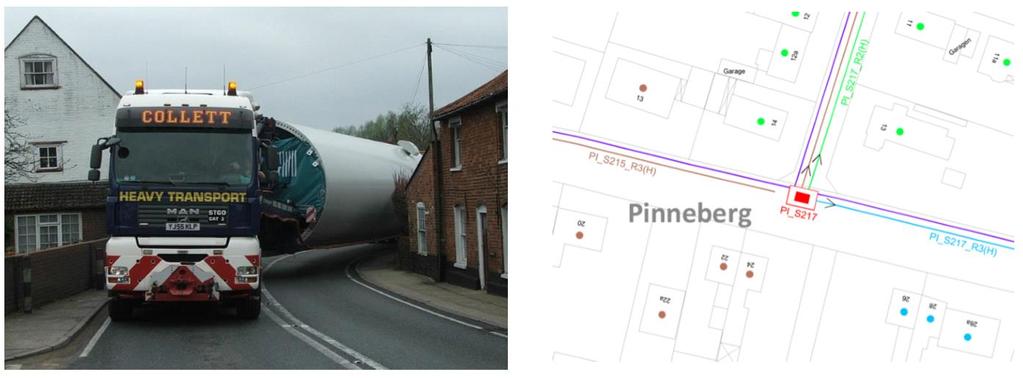

4 MX7-sovellus Verkostojen suunnittelu Käyttökohde - projektien valvonta: WVK käyttää laitteistoa myös esimerkiksi tietyömaaprojektien ennen-jälkeen dokumentointiin. Käyttökohde - kuljetusten suunnittelu: Panoraamakuvaaineistoa ja siitä mitattuja dimensioita hyödynnetään suurten kuljetusten, kuten tuulivoimaloiden osien siirtojen suunnittelussa.

5 MX7-sovellus Kasvillisuuden seuranta Yhtiö: AÄPA Ingeriene Vegetale, Ranska Kuvaus: AÄPA pitää huolta useiden Ranskan puistojen puustosta ja muusta kasvillisuudesta Käyttökohde: Mittatarkkojen panoraamakuvien avulla AÄPA pitää yllä tietokantaa kaupunkien puista ja kasvillisuudesta. Kuvista saadaan mitattua kasveille tarkka sijainti ja ulottuvuudet, sekä lisäksi arvioitua visuaalisesti kasvin kunto ja tarvittavat hoitotoimenpiteet.

6 MX7-sovellus Kaupunkiympäristön kuvantaminen Asiakas: Amsterdamin kaupunki Kuvaus: Hollantilaiset kaupungit velvoitetaan pitämään kuvaarkistoa teiden ja muiden julkisten tilojen tilanteesta ja kunnosta. Kuva-aineistoa käytetään myös esimerkiksi mainoslaitteiden verotukseen. Ongelma: Palveluntarjoajien käyttö kallista (kuva-oikeudet) ja joustamatonta Ratkaisu: Oman mobiilikartoitusjärjestelmän hankinta mahdollisti kustannustehokkaan ja joustavan tiedonkeruun

7 MX7-sovellus Kaupunkiympäristön kuvantaminen Lähde:

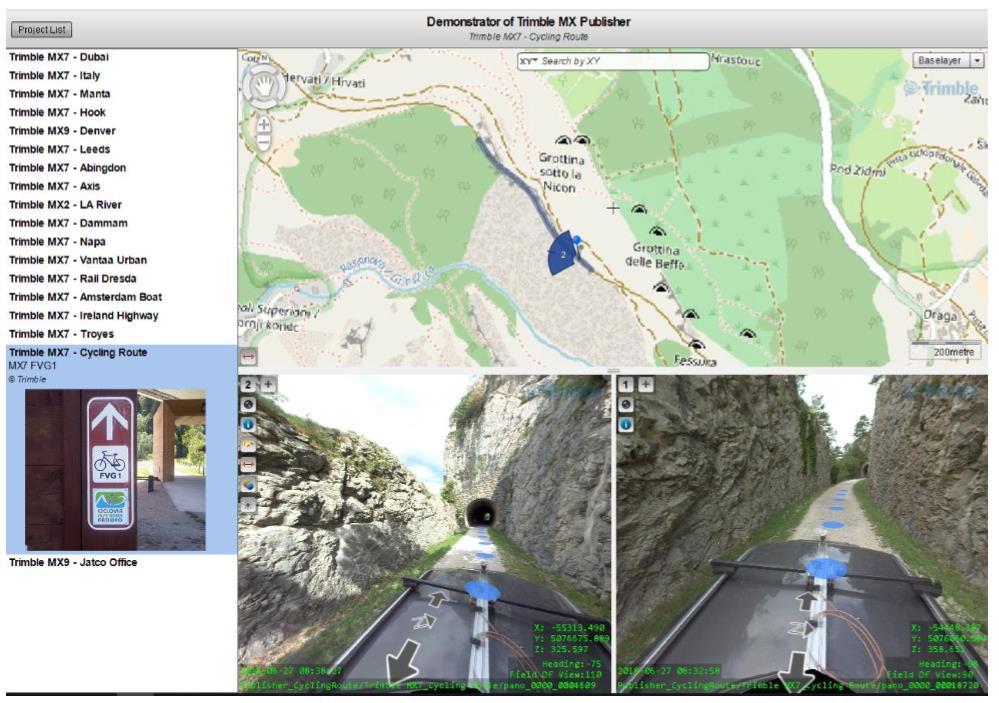

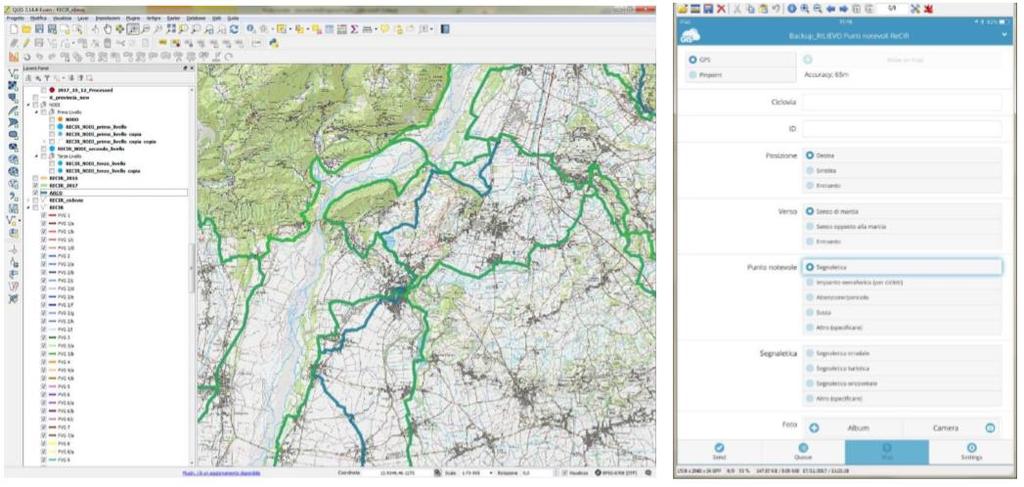

8 MX7-sovellus Pyörätieinfran hallinta Asiakas: Friuli Venezia Giulia Strade Kuvaus: Julkinen yhtiö, joka suunnittelee ja hallinnoi yli 3200 km liikenneinfraa Tarve: Eurooppalaisten standardien mukainen tietokanta pyöräteihin liittyvästä infraomaisuudesta Tietolajeja: Pintatyyppi, pylväät, liikennemerkit, tunnelit, pysähdysalueet, objektien dimensiot Tietokannan ylläpito: QGIS, josta linkitys esim. kunnossapitohenkilöstön mobiililaitteisiin

GNSS-käsilaitteet) hidasta Ratkaisu: Nopea ja turvallinen

9 MX7-sovellus Pyörätieinfran hallinta Ongelma: Standardien mukainen kartoitus perinteisin menetelmin (esim. GNSS-käsilaitteet) hidasta Ratkaisu: Nopea ja turvallinen tiedonkeruu maastossa MX7:lla -> tiedon irrotus ja analysointi toimistolla

10 MX2 kokemuksia maailmalta Maanrakennuksen hallinta AWPR, Skotlanti Rataverkon omaisuuden inventointi Land Surveys, Australia Sähkölinjojen kartoitus Land Surveys, Australia Viheralueiden kartoitus Korec, Englanti Katuvalojen ja mainostaulujen inventointi Gemmlab, Italia Osoitetietokannan päivitys Gemmlab, Italia Jokiympäristön kartoitus AllTerra, Saksa Aallonmurtajien monitorointi Van Oord, Hollanti

11 MX2-sovellus Maanrakennuksen hallinta Yhtiö: AWPR Consortium, Skotlanti Projekti: Aberdeenin kaupungin kehätien rakentaminen Kuvaus: Datasta laskettiin alueelta poistettavien maamassojen tilavuuksia. Liikuteltavien massojen määrä oli niin suuri, että perinteiset mittausmenetelmät olivat päivittäiseen mittaukseen liian hitaita.

MX2-sovellus Sähkölinjojen kartoitus Kuvaus: Australialainen mittauskonsultti Land Surveys käyttää MX2-laitteistoa sähkölinjojen kartoitukseen.

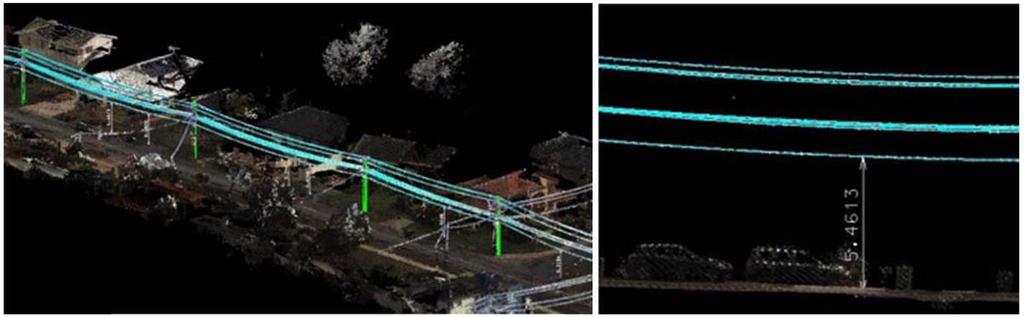

12 MX2-sovellus Sähkölinjojen kartoitus Kuvaus: Australialainen mittauskonsultti Land Surveys käyttää MX2-laitteistoa sähkölinjojen kartoitukseen. Pistepilveä hyödynnetään sähkölankojen vektorointiin ja alituskorkeuksien mittaamiseen. Lisäksi aineistolta voidaan analysoida tie- ja sähkölinjojen läheisyydessä olevan riskipuuston arvioinnissa.

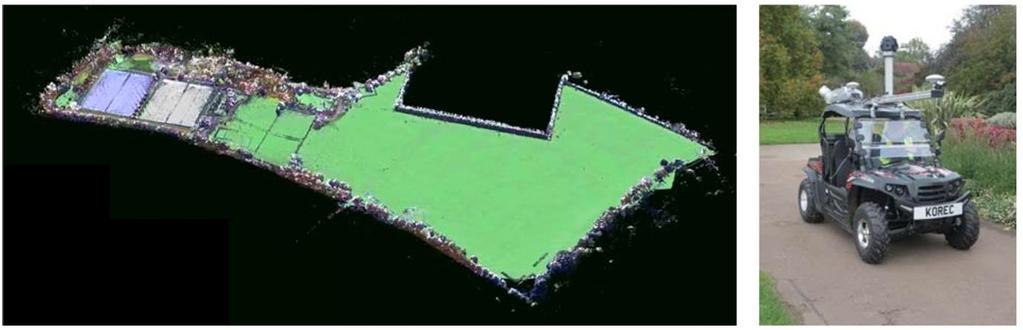

13 MX2-sovellus Viheralueiden kartoitus Kuvaus: Brittiläinen Korec sai urakan 40 puiston kartoittamisesta. MX2-laitteisto asennettiin mönkijään, jolla oli helppo kartoittaa myös alueita, jotka ovat autolle haastavia kulkea. Puistoista muodostettiin pistepilvi, josta kartoitettiin esimeriksi puut, penkit, kulkuväylät ja muut tarvittavat objektit.

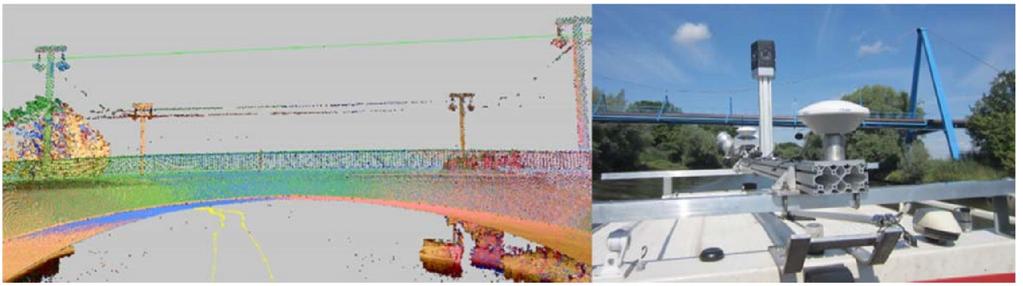

14 MX2-sovellus Kartoitus veneestä AllTerra, Saksa: AllTerra toteutti projektin, jossa kartoitettiin pistepilven avulla siltojen muotoa ja alituskorkeuksia. Tietoja voidaan käyttää suurien kuljetusten suunnitteluun ja siltojen kunnossapitoon.

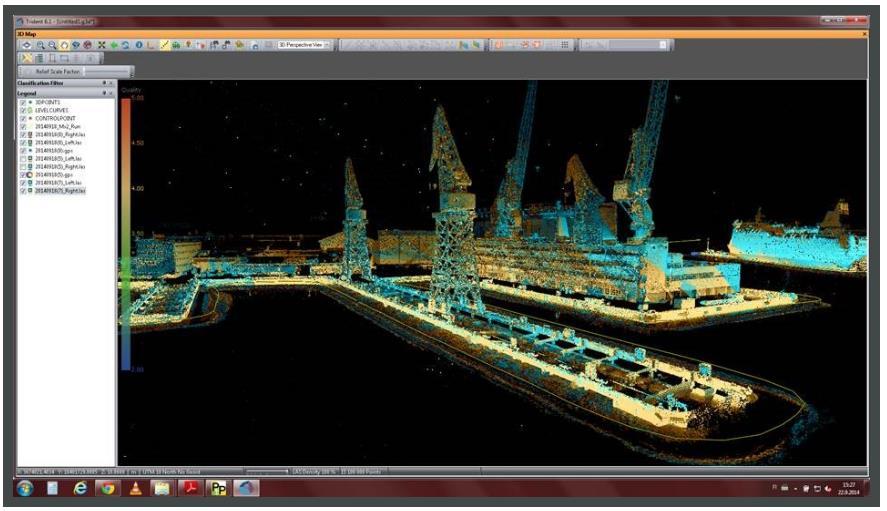

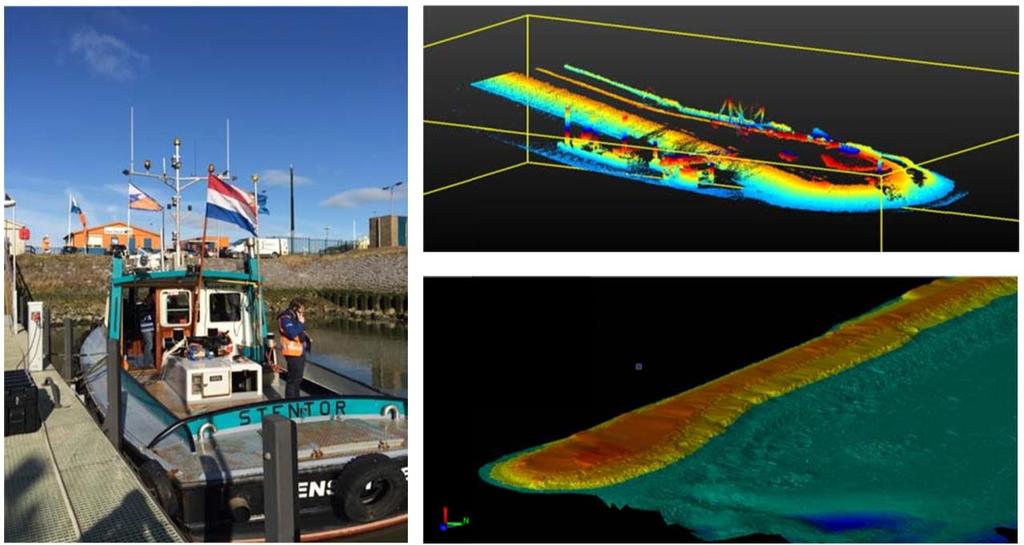

15 MX2-sovellus Kartoitus veneestä Van Oord, Hollanti: Van Oord, yksi maailman suurimpia ruoppausyrityksiä, käytti MX2-laitteistoa Rotterdamin sataman kartoitukseen. Datasta arvioitiin erityisesti aallonmurtajien rakentamiseen liittyviä tekijöitä. Samalla alustalla operoitiin myös kaikuluotainta. Mericon & Geotrim, Suomi:

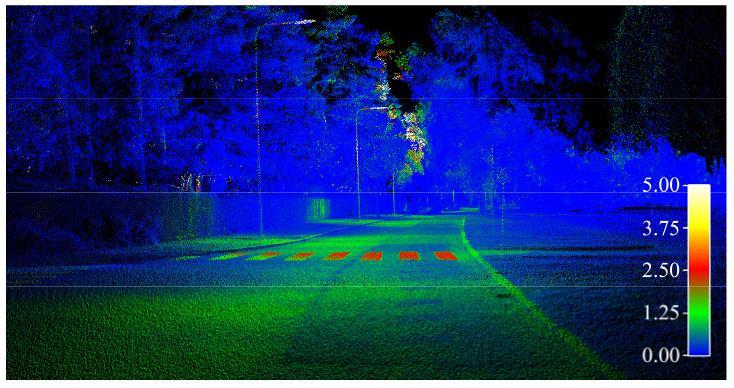

16 MX2-sovellus - Luminanssimittaus CAMERA PREPARATION AND PERFORMANCE FOR 3D LUMINANCE MAPPING OF ROAD ENVIRONMENTS Matti Kurkela, Mikko Maksimainen, Matti T. Vaaja, Juho-Pekka Virtanen, Antero Kukko,Juha Hyyppä and Hannu Hyyppä

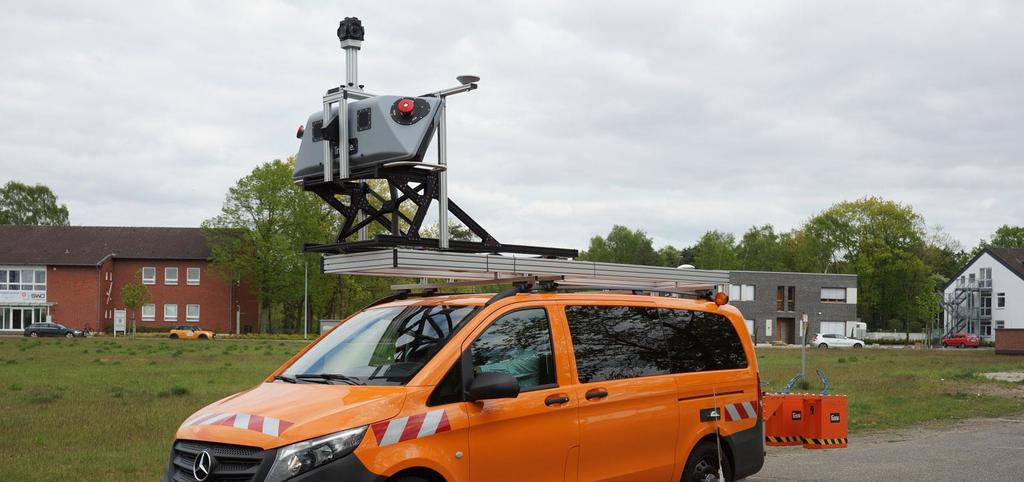

17 MX8 Essenin kaupunki, Saksa

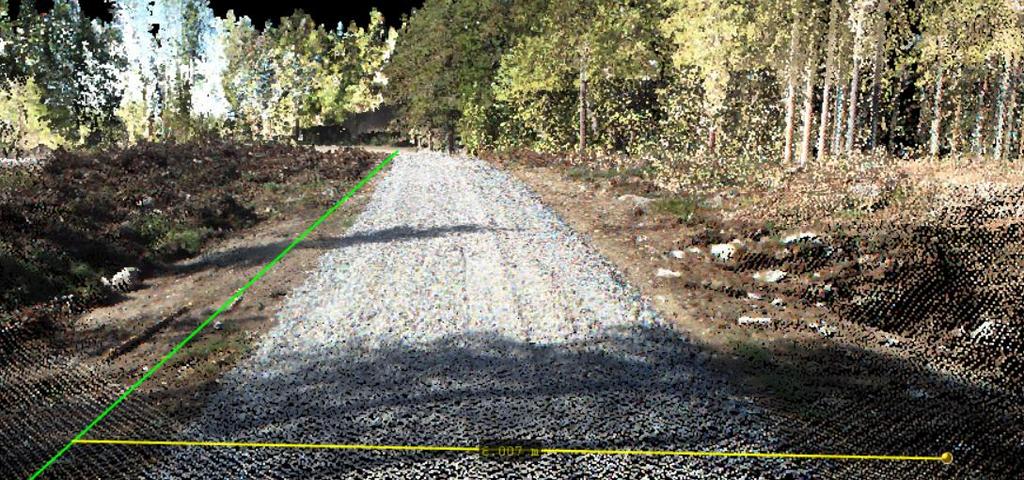

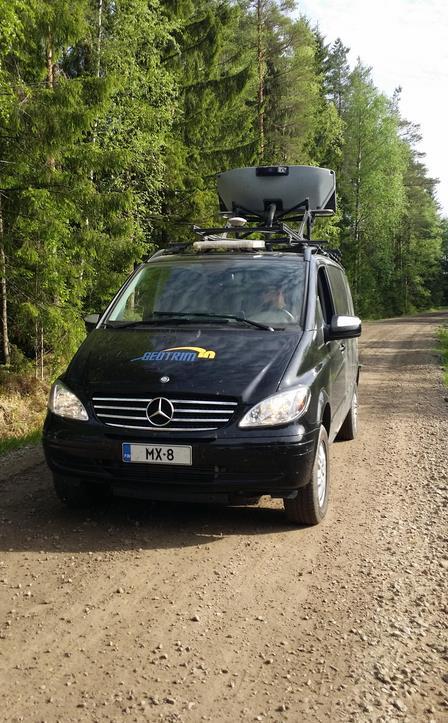

18 MX8 - Metsäautoteiden mobiilikartoituspilotti

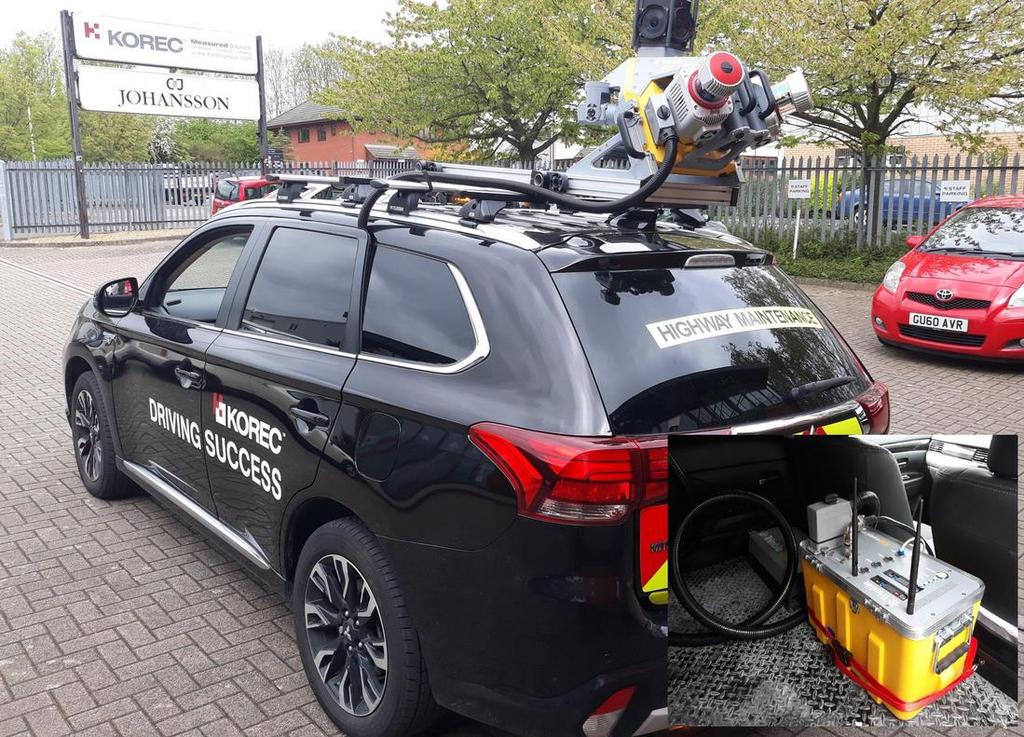

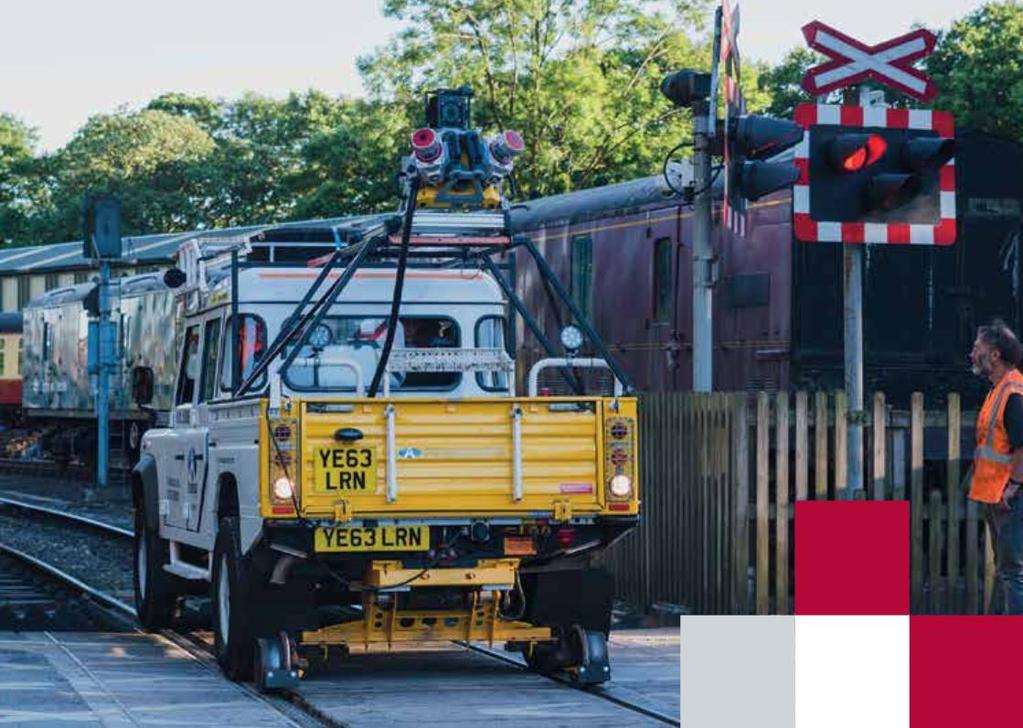

19 MX9 Korec K-Services

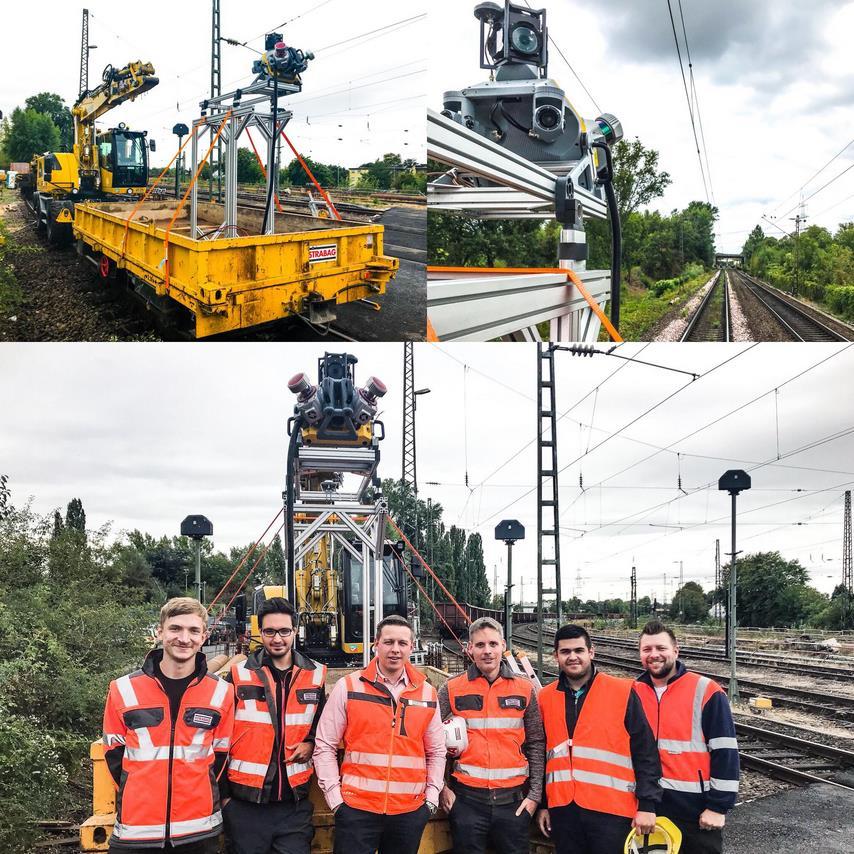

20 MX9 - STRABAG Itävaltalainen rakennusyhtiö Yksi alan suurimmista toimijoista Itävallassa ja muualla Etelä-Euroopassa
