1 (Finnish) DM-PD Jälleenmyyjän opas Poljin PD-9000 PD-6800 PD-5800 PD-5700-C PD-R550 PD-R540-LA PD-M9000 PD-M9020 PD-M8000 PD-M8020 PD-M990 PD-M995 PD-T700 PD-T420 PD-T400 PD-MT50

2 SISÄLLYSLUETTELO TÄRKEÄ TIEDOTE... 3 TURVALLISUUSOHJEITA... 4 TARVITTAVAT TYÖKALUT... 7 ASENNUS... 9 SPD-SL-polkimet (PD-9000/PD-6800/PD-5800/PD-5700-C/PD-R550/PD-R540-LA)... 9 Klossityypit... 9 Klossien kiinnitys Käytettäessä klossin välilevyä SM-SH20 (ei sisälly toimitukseen) Klossin asennon säätö Poljinten kiinnitys poljinkampiin SPD-polkimet/Click R (Yhden irrotustavan klossit: SM-SH51/Monen irrotustavan klossit: SM-SH56) Klossityypit Klossien kiinnitys Klossin välilevyjä käytettäessä Klossin asennon säätö Kosteussuoja Poljinten kiinnitys poljinkampiin HUOLTO SPD-SL-polkimet (PD-9000/PD-6800/PD-5800/PD-5700-C/ PD-R550/PD-R540-LA) Poljinten jousivoiman säätö Klossin vaihto Akseliyksikkö (PD-9000) Akseliyksikkö (PD-6800/PD-5800/PD-5700-C/PD-R550/ PD-R540-LA) Heijastinten kiinnitys SPD-polkimet (Yhden irrotustavan klossit: SM-SH51/Monen irrotustavan klossit: SM-SH56) Poljinten jousivoiman säätö Akseliyksikkö (PD-M9000/PD-M9020/PD-M8000/ PD-M8020/PD-M990/PD-M995) Runkosuojuksen vaihto Heijastinten kiinnitys Click'R (Yhden irrotustavan klossit: SM-SH51/Monen irrotustavan klossit: SM-SH56) Poljinten jousivoiman säätö Nosto-ominaisuuden huolto Akseliyksikkö (PD-T700/PD-T420/PD-T400/PD-MT50) Runkosuojuksen vaihto Häkin vaihto Heijastinten kiinnitys

3 TÄRKEÄ TIEDOTE TÄRKEÄ TIEDOTE Tämä jälleenmyyjän opas on tarkoitettu ensisijaisesti ammattitaitoisten pyörämekaanikkojen käyttöön. Käyttäjien, joilla ei ole asianmukaista mekaanikkokoulutusta, ei tulisi yrittää komponenttien asennusta itse jälleenmyyjän oppaiden ohjeiden perusteella. Jos jokin tämän oppaan kohta on epäselvä, älä jatka asennusta. Ota sen sijaan yhteyttä ostopaikkaan tai paikalliseen pyöräliikkeeseen avun saamiseksi. Muista lukea kaikki tuotteen mukana toimitetut käyttöoppaat. Älä pura tai muuta tuotetta muilla kuin tässä jälleenmyyjän oppaassa erikseen mainituilla tavoilla. Kaikki jälleenmyyjän oppaat ja käyttöohjeet ovat saatavana verkkosivustollamme ( Noudata asuinmaasi ja alueesi lakeja ja säädöksiä johtaessasi pyöräliikettä. Turvallisuussyistä tämä jälleenmyyjän opas on luettava kokonaan ennen käyttöä ja siinä olevia ohjeita on noudatettava tuotteen oikean toiminnan takaamiseksi. Seuraavia ohjeita on aina noudatettava henkilö- ja omaisuusvahinkojen välttämiseksi. Ohjeet on luokiteltu vaarallisuusasteen perusteella laiminlyöntien aiheuttamien seuraamuksien mukaan. VAARA Näiden ohjeiden laiminlyönti johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROITUS Näiden ohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen. HUOMIO Näiden ohjeiden laiminlyönti voi aiheuttaa henkilö- tai omaisuusvahinkoja. 3

4 TURVALLISUUSOHJEITA TURVALLISUUSOHJEITA TURVALLISUUSOHJEITA VANHEM- MILLE/HUOLTAJILLE Varmista lapsen turvallisuuden vuoksi, että lapsi käyttää tätä tuotetta oikein noudata alla olevia ohjeita noudattamalla. Sekä huoltajien että lasten tulisi lukea ja sisäistää tämän oppaan sisältö. Ohjeiden laiminlyönti voi johtaa vakavaan loukkaantumiseen. VAROITUS Noudata käyttöoppaissa annettuja ohjeita, kun asennat komponentteja. Suosittelemme käyttämään vain alkuperäisiä Shimano-osia. Jos pultti, mutteri tai muu osa löystyy tai vaurioituu ajossa, polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Tämän lisäksi virheelliset tai puutteelliset säätötoimenpiteet voivat aiheuttaa ongelmia, joiden vuoksi polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Suojaa silmäsi suojalaseilla tai silmänsuojaimia, kun suoritat huoltotoimenpiteitä, kuten osien vaihtoa. Lue jälleenmyyjän opas huolellisesti ja säilytä se myöhempää käyttöä varten. Muista myös kertoa käyttäjille seuraavat ohjeet: Jos alla olevia varoituksia ei noudateta, kengät eivät ehkä irtoa polkimista silloin kun pitäisi, tai ne voivat irrota odottamatta tai vahingossa, mikä voi johtaa vakavaan loukkaantumiseen. SPD-SL/SPD/Click'R-polkimia koskevia yleisiä huomautuksia SPD-SL-/SPD/Click'R-polkimet on suunniteltu vapautumaan vain tarvittaessa. Niitä ei ole suunniteltu vapautumaan automaattisesti, jos kaadut polkupyörällä. Tutustu poljinten ja klossien (kenkien) vapautus- ja lukitusmekanismiin ennen kuin aloitat ajamisen polkimilla ja klosseilla (kengillä). Ennen kuin aloitat ajamisen polkimilla ja kengillä, kytke ensin jarrut ja aseta sitten toinen jalka maahan ja harjoittele kengän lukitsemista ja vapauttamista polkimesta molemmilla kengillä, kunnes toimenpide onnistuu vaivattomasti. Aja tasaisella pinnalla, kunnes olet oppinut lukitsemaan ja vapauttamaan kengät polkimista luotettavasti. Säädä poljinten jousivoima itsellesi sopivaksi ennen ajamista. Jos poljinten jousivoima on alhainen, klossit voivat vapautua odottamatta, minkä seurauksena voit menettää tasapainosi ja kaatua. Jos poljinten jousivoima on korkea, klossien vapauttaminen on vaikeampaa. Kun ajat hitaasti tai on todennäköistä, että joudut pysähtymään (esimerkiksi kun teet U-käännöksen, lähestyt risteystä, ajat ylämäkeen tai käännyt kulman taakse), vapauta kengät polkimista etukäteen, jotta voit asettaa jalkasi maahan nopeasti. Käytä kevyempää jousivoimaa poljinten klossien lukitsemiseksi, kun ajat vaikeissa olosuhteissa. Pidä klossit ja siteet puhtaina liasta ja vieraista aineista, jotta ne lukittuvat ja vapautuvat luotettavasti. Muista tarkistaa klossit säännöllisesti kulumisen varalta. Vaihda kuluneet klossit uusiin ja tarkista jousivoima aina poljinten klossien vaihtamisen jälkeen ja ennen ajoa. Älä jatka pyörällä ajoa, jos heijastimet ovat likaiset tai vaurioituneet. Muutoin muiden on vaikeampi havaita sinut. SPD-SL-poljinten käyttöä koskevia ohjeita Käytä tämän tuotteen kanssa vain SPD-SL-kenkiä. Muun tyyppiset kengät eivät ehkä vapaudu polkimista tai ne voivat vapautua odottamatta. Käytä vain Shimano-klosseja (SM-SH10/SM-SH11/SM-SH12) ja varmista, että kiinnitysruuvit ovat tukevasti kiinni kengissä. Kiinnitä pyörään heijastimet, kun ajat yleisillä teillä. PD-R550 Näiden poljinten säätöalue on laaja, minkä ansiosta ne voidaan kiinnittää heikommalla voimalla kuin SPD-SL-polkimet. Näin ollen ne voidaan lukita ja vapauttaa klosseista vaivattomasti. * Jos klossin kiinnitysvoima on säädetty heikoksi, poljinten käyttö kilpailussa tai aggressiivisessa ajossa voi johtaa klossin odottamattomaan vapautumiseen polkimesta, ja voit kaatua. PD-R540-LA Nämä polkimet on tarkoitettu vain vapaa-ajan maantieajoon, joten ne voidaan lukita ja vapauttaa klosseista vaivattomammin kuin SPD-SL-polkimet. Jos polkimia käytetään kilpailussa tai aggressiivisesti, klossit saattavat odottamatta irrota polkimista ja saatat pudota pyörän päältä. 4

5 TURVALLISUUSOHJEITA SM-SH20 Klossin välilevy Klossin välilevy on suunniteltu sekä vasemman että oikean jalan pituuden säätöön käytettäessä Shimano-klosseja maantieajoon tarkoitetuissa Shimano-kilpakengissä. Älä koskaan käytä muita yhdistelmiä. Tämä klossin välilevy soveltuu käytettäväksi klossimallien SM-SH10, SM-SH11 ja SM-SH12 kanssa. Lue myös kenkien ja poljinten käyttöoppaat ennen kuin asennat klossin välilevyn kenkään. Jos poljintuntuma on epätavallinen, tarkista polkupyörä vielä kerran. Jos polkimen pyörivissä osissa ilmenee ongelmia, poljin on ehkä säädettävä. Ota yhteys pyöräliikkeeseen tai -korjaamoon. Muista myös kiristyttää poljinkammet ja polkimet säännöllisesti ostopaikassa tai polkupyöräliikkeessä. Tuotteiden takuu ei kata luonnollista kulumista eikä normaalikäytössä syntyviä ja ajan myötä ilmeneviä vaurioita. SPD-polkimia koskevia huomioita Käytä tämän tuotteen kanssa vain SPD-kenkiä. Muun tyyppiset kengät eivät ehkä vapaudu polkimista tai ne voivat vapautua odottamatta. Käytä vain Shimano-klosseja (SM-SH51/SM-SH56) ja varmista, että kiinnitysruuvit ovat tukevasti kiinni kengissä. Tälle polkimelle on saatavilla erikseen hankittavia heijastimia (SM-PD60). Kiinnitä pyörään heijastimet, kun ajat yleisillä teillä. Todellinen tuote voi poiketa kuvasta, koska tämän oppaan tarkoituksena on ensisijaisesti kuvata tuotteen käyttötoimenpiteitä. Click'R-polkimia koskevia huomioita Nämä polkimet on tarkoitettu vain vapaa-ajan käyttöön, joten ne voidaan lukita ja vapauttaa klosseista vaivattomammin kuin SPD-polkimet. Jos polkimia käytetään kilpailussa tai aggressiivisesti, klossit saattavat odottamatta irrota polkimista ja saatat pudota pyörän päältä. Käytä tämän tuotteen kanssa vain SPD-kenkiä. Muun tyyppiset kengät eivät ehkä vapaudu polkimista tai ne voivat vapautua odottamatta. Käytä vain Shimano-klosseja (SM-SH51/SM-SH56) ja varmista, että kiinnitysruuvit ovat tukevasti kiinni kengissä. PD-MT50 Tälle polkimelle on saatavilla erikseen hankittavia heijastimia (SM-PD60). Kiinnitä pyörään heijastimet, kun ajat yleisillä teillä. Muista myös kertoa käyttäjille seuraavat ohjeet: Tarkista, ettei nivelissä tai liitoksissa ole löysyyttä ennen pyörällä ajoa. Tarkista, ettei klosseissa tai välilevyissä ole löysyyttä ennen pyörällä ajoa. 5

6 TARVITTAVAT TYÖKALUT

7 TARVITTAVAT TYÖKALUT TARVITTAVAT TYÖKALUT Seuraavia työkaluja tarvitaan asennukseen, säätöön ja huoltoon. Työkalu Työkalu Työkalu 2,5mm kuusiokoloavain 8mm kiintoavain Kuusiokolollinen[#10] 3mm kuusiokoloavain 10mm kiintoavain TL-PD33 4mm kuusiokoloavain 15mm kiintoavain TL-PD40 5mm kuusiokoloavain 17mm kiintoavain TL-PD63 8mm kuusiokoloavain 20mm kiintoavain 7mm kiintoavain Ruuvimeisseli[#2] 7

8 ASENNUS

9 ASENNUS ASENNUS SPD-SL-polkimet (PD-9000/PD-6800/PD-5800/PD-5700-C/PD-R550/PD-R540-LA) Klossityypit SM-SH10 SM-SH11 (PD-6800/5800/5700-C/R550/R540-LA: vakio) SM-SH12 (PD-9000: vakio) Punainen Keltainen Sininen Leveä Kapea Leveä Kiinteä Mekanismi on täysin välyksetön, kun kengät ovat lukittuina polkimiin. Löysyyttä ei ole. Itsekeskittävä Mekanismi sallii pienen sivuttaisliikkeen, kun kengät ovat lukittuina polkimiin. Edestä keskeltä saranoitu Kenkien etuosassa on aina hieman sivuttaisliikettä. 9

10 ASENNUS Klossien kiinnitys Aseta klossi kengän pohjaan kuvan mukaisesti ja kiristä sitten klossin kiinnitysruuvit väliaikaisesti. (A) Klossin kiinnitysruuvi (B) Klossin aluslevy (C) Klossi (D) 4mm kuusiokoloavain Käytä klossin asentamisessa Shimano-polkimen mukana toimitettuja klossin aluslevyjä ja klossin kiinnitysruuveja. Jos kiinnityksessä käytetään muita klossin kiinnitysruuveja, klossin kiinnitysosa voi vaurioitua. 10

11 ASENNUS Käytettäessä klossin välilevyä SM-SH20 (ei sisälly toimitukseen) Kiinnitä klossin välilevy ja klossi väliaikaisesti kengän takaosasta kuvan mukaisessa järjestyksessä. (A) Klossin kiinnitysruuvi (B) Klossin aluslevy (C) Klossi (D) Klossin välilevy (E) 4mm kuusiokoloavain Käytä klossin asentamisessa erityisiä klossin kiinnitysruuveja (polkimen mukana toimitetut vakioruuvit tai tuotteen SM-SH20 mukana toimitetut keskipitkät tai pitkät ruuvit) sekä polkimen mukana toimitettuja klossin aluslevyjä. Kullekin säätöalueelle on tietyn pituiset ruuvit. Käytä sopivanpituista ruuvia seuraavan taulukon mukaan. Säätöalue 1mm klossin välilevy 2mm klossin välilevy Oikea ruuvi 1mm 1 - Vakio tai M 2mm - 1 M 3mm 1 1 M tai L 4mm - 2 L 5mm 1 2 L Jos käytetään vääränpituista ruuvia, se ei välttämättä ulotu mutteriin ja klossin asennusosa saattaa vaurioitua. * Toistuva käyttö Säädä arvoon 1-5mm * Selite Vakio: 8mm M: 10mm L: 13,5mm 11

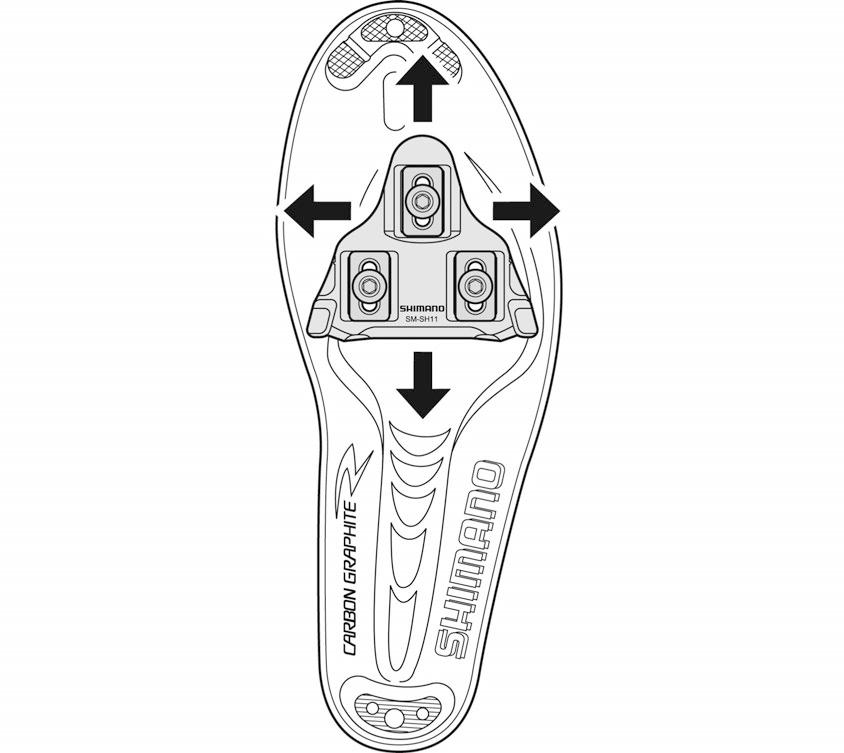

12 ASENNUS Klossin asennon säätö 1. Klosseissa on 15mm pitkittäissäätövara ja 5mm poikittaissäätövara. Kun olet kiinnittänyt klossit alustavasti paikalleen, tarkista itsellesi parhaiten sopiva asento lukitsemalla ja vapauttamalla klossit toistuvasti ja säätämällä tarpeen mukaan. 2. Kun klossien paras asento on löytynyt, kiristä klossien kiinnitysruuvit tiukalle 4mm kuusiokoloavaimella. Kiristysmomentti 4mm kuusiokoloavain 5-6 N m {50-60 kgf cm} 12

13 ASENNUS Poljinten kiinnitys poljinkampiin 1. Levitä pieni määrä rasvaa kierteisiin estääksesi takertelua. 2. Asenna polkimet kampivarsiin 8mm kuusiokoloavaimella tai 15mm kiintoavaimella. Oikeanpuolisessa polkimessa on oikeakätinen kierre ja vasemmanpuolisessa vasenkätinen. (A) 8mm kuusiokoloavain Kiristysmomentti 8mm kuusiokoloavain N m { kgf cm} 1 Huomaa merkinnät R: Oikea poljin, L: Vasen poljin (A) 15mm kiintoavain Kiristysmomentti 15mm kiintoavain N m { kgf cm} 6mm kuusiokoloavaimen kiristysmomentti ei ole riittävän suuri. Käytä aina 15mm kiintoavainta. 1 Huomaa merkinnät R: Oikea poljin, L: Vasen poljin 3. Tasaa karkeudet ja kuopat liitoksesta tarvittaessa. 13

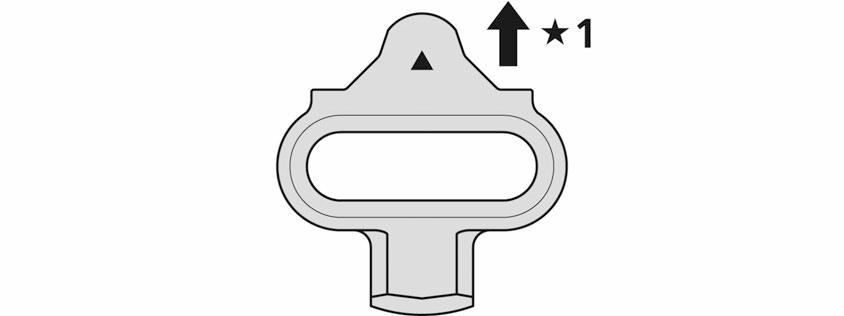

14 ASENNUS SPD-polkimet/Click R (Yhden irrotustavan klossit: SM-SH51/Monen irrotustavan klossit: SM-SH56) 2. Irrota pohjallinen ja aseta klossimutteri soikiomaiseen reikään. Klossityypit Yhden irrotustavan klossit Monivapautusmalliset klossit SM-SH51 (musta) SM-SH56 (hopea, kulta) (A) Klossimutteri (B) Pohjallinen 1 Etu Klossien kiinnitys Tämä vaihe ei ehkä ole tarpeellinen kenkien tyypistä riippuen. Aseta klossi kengän pohjaan kuvan mukaisesti ja kiristä sitten klossin kiinnitysruuvit väliaikaisesti. 1. Paljasta klossin kiinnitysreiät irrottamalla muovisuojus pihdeillä tai vastaavalla työkalulla. (A) Klossin kiinnitysreikien kumisuojus (B) SPD-kenkä Tämä vaihe ei ehkä ole tarpeellinen kenkien tyypistä riippuen. 14

15 ASENNUS 3. Asettele klossi ja klossin sovitin kengän pohjaan ja kiristä ne sitten väliaikaisesti klossin kiinnitysruuveilla. Klossit sopivat sekä vasemman- että oikeanpuolisiin polkimiin. 1 Asettele klossin kolmiomainen osa kengän etuosaa kohti. (A) 4mm kuusiokoloavain (B) Klossin kiinnitysruuvi (C) Klossin sovitin (D) Klossi Klossin kiinnitysruuvien alustava kiristysmomentti 4mm kuusiokoloavain 2,5 N m {25 kgf cm} 15

16 ASENNUS Klossin välilevyjä käytettäessä Asettele klossin sovitin ja klossi kengän pohjaan ja kiristä ne sitten väliaikaisesti klossin kiinnitysruuveilla. (A) 4mm kuusiokoloavain (B) Klossin kiinnitysruuvi (C) Klossin sovitin (D) Klossi (E) Klossin välilevy Klossin kiinnitysruuvien alustava kiristysmomentti 4mm kuusiokoloavain 2,5 N m {25 kgf cm} 1 Klossiin kiinnitettävä puoli 2 Kengänpohjaan kiinnitettävä puoli (puoli, jossa on pienet ulkonevat osat) Käytä klossin välilevyjä vain seuraavissa tapauksissa. Välilevyjä käytettäessä käytä vain yhtä per SPD-yhteensopiva kenkä. Jos kengänpohjissa olevat palat ovat korkeat, ne voivat takertua polkimiin ja estää kenkien sujuvan kytkemisen polkimiin. Jos kengänpohjiin tai polkimiin kertyy likaa ja epäpuhtauksia, ne voivat estää kenkien sujuvan kytkemisen polkimiin. TEKNISIÄ VINKKEJÄ Klossin välilevy on yhteensopiva vain Shimanon klossien (SM-SH51/SM-SH56) kanssa. 16

17 ASENNUS Klossin asennon säätö 1. Klosseissa on 20mm pitkittäissäätövara ja 5mm poikittaissäätövara. Kun olet kiinnittänyt klossit alustavasti paikalleen, tarkista itsellesi parhaiten sopiva asento lukitsemalla ja vapauttamalla klossit toistuvasti ja säätämällä tarpeen mukaan. Kosteussuoja 1. Irrota pohjallinen ja kiinnitä kosteussuoja paikalleen. (A) Kosteussuoja (B) Pohjallinen 2. Kun klossien paras asento on löytynyt, kiristä klossien kiinnitysruuvit tiukalle 4mm kuusiokoloavaimella. Kosteussuoja toimitetaan niiden Shimano-kenkien mukana, jotka edellyttävät tätä asennusvaihetta. Kiristysmomentti 4mm kuusiokoloavain 5-6 N m {50-60 kgf cm} 17

18 ASENNUS Poljinten kiinnitys poljinkampiin 1. Levitä pieni määrä rasvaa kierteisiin estääksesi takertelua. 3. Tasaa karkeudet ja kuopat liitoksesta tarvittaessa. 2. Asenna polkimet kampivarsiin 8mm kuusiokoloavaimella tai 15mm kiintoavaimella. Oikeanpuolisessa polkimessa on oikeakätinen kierre ja vasemmanpuolisessa vasenkätinen. (A) 8mm kuusiokoloavain Kiristysmomentti 8mm kuusiokoloavain N m { kgf cm} (A) 15mm kiintoavain Kiristysmomentti 15mm kiintoavain N m { kgf cm} 6mm kuusiokoloavaimen kiristysmomentti ei ole riittävän suuri. Käytä aina 15mm kiintoavainta. 18

19 HUOLTO

20 HUOLTO HUOLTO SPD-SL-polkimet (PD-9000/PD-6800/PD-5800/PD-5700-C/ PD-R550/PD-R540-LA) Poljinten jousivoiman säätö Poljinten jousivoimaa voidaan säätää pyörittämällä säätöruuvia. Säätöruuvin napsahdus vastaa kireyssäädön yhtä askelta. Koko kierros vastaa neljää napsahdusta. Säätöruuvi sijaitsee siteen takaosassa. Säädä jousivoima sopivaksi, kun irrotat klosseja siteistä. Tasaa molempien poljinten jousivoima samaksi tarkistamalla kireydenilmaisimet ja laskemalla säätöruuvien pyörähdysten lukumäärä. Jousen kireys kasvaa, kun säätöruuvia pyöritetään myötäpäivään, ja vähenee, kun ruuvia pyöritetään vastapäivään. Älä käännä ruuvia yli sen kohdan, jossa ilmaisin osoittaa enimmäis- tai vähimmäiskireyttä. Varmista, että kaikkien jousien kireydet on säädetty oikein ja että vapauttaminen on mahdollista tarvittaessa, jotta kenkä ei vapaudu odottamatta. Jos klosseja ei säädetä tasaisesti, kenkien lukitseminen tai vapauttaminen polkimista voi vaikeutua. Jousivoimat on säädettävä tasaiseksi sekä vasemmanettä oikeanpuolisen polkimen osalta. Klossin vaihto Klossit ovat kuluvia osia, ja ne on vaihdettava uuteen säännöllisesti. Klossit on vaihdettava, kun kengän vapauttaminen muuttuu vaivalloiseksi tai kun kenkä vapautuu paljon herkemmin kuin uutena. Jos klossin värillinen osa kuluu, vaihda se uuteen. 1 Vähenee 2 Kasvaa (A) 2,5mm kuusiokoloavain (B) Säätöruuvi (C) Ilmaisin 1 Etu: Vaihda klossit, kun klossien alla oleva musta kerros tulee näkyviin. 2 Taka: Klossi on vaihdettava, kun se on kulunut vaihtotarpeen tarkistusviivaan. 3 Vaihtotarpeen tarkistusviiva (A) Klossi 20

21 HUOLTO Akseliyksikkö (PD-9000) Säätöä tarvitaan, jos pyörivät osat eivät toimi oikein. Noudata alla olevia ohjeita. Akselin irrotus 1. Löysennä lukkomutteri 20mm kiintoavaimella, kuten TL-HS40. Akselin kokoaminen 1. Aseta kuulat (9 kpl) polkimen rungossa oleviin reikiin ja lisää noin 0,9 g rasvaa. 2. Asenna osat akseliin kuvan mukaisesti ja levitä rasvaa akselin päähän ja kierrekartioon. 3. Yhdistä [1] ja [2]. 2. Löysennä kierrekartio 17mm avaimella, kuten TL-HS37, ja irrota akseli. 3. Irrota polkimen rungossa oleva neulalaakeri ja kuulat (9 kpl). 1 17mm kiintoavain 2 20mm kiintoavain (A) Kumitiiviste (B) Kierrekartio (C) Lukkomutteri (D) Kuulat (17 kpl) (E) Kuulat (9 kpl) Sekä lukkomutteri että kierrekartio ovat vasenkätisellä kierteellä oikeanpuolisessa polkimessa ja oikeakätisellä kierteellä vasemmanpuolisessa polkimessa. 1 Huomioi osien suunta, kun kokoat kumitiivistettä ja lukkomutteria. 2 17mm kiintoavain 3 20mm kiintoavain (A) Kumitiiviste (B) Kierrekartio (C) Lukkomutteri (D) Kuulat (17 kpl) (E) Kuulat (9 kpl) Puhdista vanha rasva pois. Sekä lukkomutteri että kierrekartio ovat vasenkätisellä kierteellä oikeanpuolisessa polkimessa ja oikeakätisellä kierteellä vasemmanpuolisessa polkimessa. 21

22 HUOLTO Akselin pyörimisen säätö 1. Säädä pyörimistä pyörittämällä kierrekartiota 17mm kiintoavaimella. 2. Kun kierrekartio on kiinnitetty, kiristä lukkomutteri (20mm). Kiristysmomentti 20mm kiintoavain N m { kgf cm} Säädä siten, että osat pyörivät takertelematta, kun akseliyksikkö asetetaan polkimeen. 1 Käytä 17mm kiintoavainta, kun irrotat lukkoholkin tuotteesta PD-6800/PD-5800/PD-5700-C. Akseliyksikkö (PD-6800/PD-5800/PD-5700-C/PD-R550/ PD-R540-LA) Säätöä tarvitaan, jos pyörivät osat eivät toimi oikein. Noudata alla olevia ohjeita. 1. Löysennä lukkoholkki ja irrota akseliyksikkö. (A) Lukkoholkki (B) Kartio (C) Lukkomutteri Oikeanpuolisen polkimen lukkoholkissa on vasenkätinen kierre ja vasemmanpuolisessa oikeankätinen. 2. Säädä pyörimistä pyörittämällä kartiota (10mm) alkuperäisellä Shimano-erikoistyökalulla TL-PD63 tai TL-PD33, tai 7mm tai 10mm kiintoavaimella. 3. Kiristä lukkomutteri (7mm), kun kartio on lukittu. Kiristysmomentti 17mm kiintoavain 5-7 N m {50-70 kgf cm} 1 Käytä työkalua TL-PD40, kun irrotat lukkoholkin tuotteesta PD-R550/PD-R540-LA. (A) Lukkoholkki (B) Kartio (C) Lukkomutteri (D) TL-PD40 22

23 HUOLTO 5. Kiristä lukkoholkki ja työnnä akseliyksikkö sisään. Oikeakätinen kierre: Mustanvärinen (ilman aukkoa) Jos asennettu lukkomutteri on mustanvärinen (ilman aukkoa) kartiossa ja lukkomutterissa on oikeakätinen kierre. Vasenkätinen kierre: Mustanvärinen (aukollinen), hopeanvärinen Jos asennettu lukkomutteri on hopeanvärinen tai mustanvärinen (aukollinen) kartiossa ja lukkomutterissa on vasenkätinen kierre. Säädä kartio siten, että osat pyörivät takertelematta, kun akseliyksikkö asetetaan polkimeen. TEKNISIÄ VINKKEJÄ Pyörivät osat kiinnitetään, kun akseliyksikkö on asetettu polkimeen. Säädä ne hieman löysälle ennen asettamista. 4. Poista vanha rasva ja levitä sopiva määrä uutta rasvaa poljinvivuston pohjaan. TEKNISIÄ VINKKEJÄ Levitä rasvaa sen verran, ettei se puristu ulos, kun akseli asetetaan polkimeen (noin 1,5g). 1 Huomioi osien suunta, kun kokoat kumitiivistettä ja suojaholkkia. (A) Kumitiiviste (B) Lukkoholkki (C) Suojaholkki (D) TL PD40 Kiristysmomentti TL PD N m { kgf cm} 23

24 HUOLTO 1 Huomioi osien suunta, kun kokoat kumitiivistettä ja suojaholkkia. (A) Kumitiiviste (B) Lukkoholkki (C) Suojaholkki Kiristysmomentti 17mm kiintoavain N m { kgf cm} 24

25 HUOLTO Heijastinten kiinnitys Asettele heijastin polkimeen ja kiinnitä se paikalleen mukana toimitetulla ruuvilla ja levyllä. * Kuvassa näkyy oikeanpuolinen poljin. (A) Ruuvi (B) Levy (C) Poljin (D) Heijastin Kiristysmomentti Ruuvimeisseli[#2] 2 N m {20 kgf cm} 25

26 HUOLTO SPD-polkimet (Yhden irrotustavan klossit: SM-SH51/Monen irrotustavan klossit: SM-SH56) Poljinten jousivoiman säätö Poljinten jousivoimaa voidaan säätää pyörittämällä säätöruuvia. Säätöruuvin napsahdus vastaa kireyssäädön yhtä askelta. Koko kierros vastaa neljää napsahdusta. Säätöruuvi sijaitsee siteen takaosassa, yhteensä neljässä eri paikassa. Säädä jousivoima sopivaksi, kun irrotat klosseja siteistä. Tasaa klossin puristusvoima kaikissa kohdissa tarkistamalla säätölevyn asento ja laskemalla säätöruuvien pyörähdysten lukumäärä. Jousen kireys kasvaa, kun säätöruuvia pyöritetään myötäpäivään, ja vähenee, kun ruuvia pyöritetään vastapäivään. 1 Vähenee 2 Kasvaa 3 Heikoin asento 4 Kirein asento (A) Säätöruuvi (B) Säätölevy (C) 2,5mm kuusiokoloavain Varmista, että kaikkien jousien kireydet on säädetty oikein ja että vapauttaminen on mahdollista tarvittaessa, jotta kenkä ei vapaudu odottamatta. Jos klosseja ei säädetä tasaisesti, kenkien lukitseminen tai vapauttaminen polkimista voi vaikeutua. Jousivoimat on säädettävä tasaiseksi sekä vasemman- että oikeanpuolisen polkimen osalta. Älä pyöritä säätöruuvia pidemmälle, jos säätölevy on kireimmässä tai heikoimmassa asennossaan. 26

27 HUOLTO Akseliyksikkö (PD-M9000/PD-M9020/PD-M8000/ PD-M8020/PD-M990/PD-M995) Säätöä tarvitaan, jos pyörivät osat eivät toimi oikein. Noudata alla olevia ohjeita. 1. Löysennä lukkoholkki ja irrota akseliyksikkö. 3. Kiristä lukkomutteri (7mm), kun kartio on lukittu. Kiristysmomentti 17mm kiintoavain 5-7 N m {50-70 kgf cm} Oikeakätinen kierre: Mustanvärinen (ilman aukkoa) Jos asennettu lukkomutteri on mustanvärinen (ilman aukkoa) kartiossa ja lukkomutterissa on oikeakätinen kierre. Vasenkätinen kierre: Mustanvärinen (aukollinen), hopeanvärinen Jos asennettu lukkomutteri on hopeanvärinen tai mustanvärinen (aukollinen) kartiossa ja lukkomutterissa on vasenkätinen kierre. 1 Irrota lukkoholkki 17mm kiintoavaimella. (A) Lukkoholkki (B) Kartio (C) Lukkomutteri Säädä kartio siten, että osat pyörivät takertelematta, kun akseliyksikkö asetetaan polkimeen. Oikeanpuolisen polkimen lukkoholkissa on vasenkätinen kierre ja vasemmanpuolisessa oikeankätinen. TEKNISIÄ VINKKEJÄ Pyörivät osat kiinnitetään, kun akseliyksikkö on asetettu polkimeen. Säädä ne hieman löysälle ennen asettamista. 2. Säädä pyörimistä pyörittämällä kartiota (8mm) 7mm ja 8mm kiintoavaimella. Säädä pyörimistä pyörittämällä kartiota (10mm) 7mm ja 10mm kiintoavaimella tuotteissa PD-M8000/PD-M Poista vanha rasva ja levitä sopiva määrä uutta rasvaa poljinvivuston pohjaan. TEKNISIÄ VINKKEJÄ Levitä rasvaa sen verran, ettei se puristu ulos, kun akseli asetetaan polkimeen (noin 1,5g). 27

28 HUOLTO 5. Kiristä lukkoholkki ja työnnä akseliyksikkö sisään. Runkosuojuksen vaihto Kiristysmomentti Kuusiokolollinen[#10] 2,5-3,5 N m {25-35 kgf cm} 1 Huomioi osien suunta, kun kokoat kumitiivistettä ja suojaholkkia. Kiristä kolme ruuvia tasaisesti. (A) Kumitiiviste (B) Lukkoholkki (C) Suojaholkki Kiristysmomentti 17mm kiintoavain N m { kgf cm} Heijastinten kiinnitys Katso lisätietoja heijastimen kiinnittämisestä Click'R-polkimen ohjeista. 28

29 HUOLTO Click'R (Yhden irrotustavan klossit: SM-SH51/Monen irrotustavan klossit: SM-SH56) Poljinten jousivoiman säätö Poljinten jousivoimaa voidaan säätää pyörittämällä säätöruuvia. Säätöruuvin napsahdus vastaa kireyssäädön yhtä askelta. Koko kierros vastaa neljää napsahdusta. Säätöruuvi sijaitsee siteen takaosassa, yhteensä neljässä eri paikassa. (Yhteensä kahdessa paikassa PD-T420-polkimissa) Säädä jousivoima sopivaksi, kun irrotat klosseja siteistä. Tasaa klossin puristusvoima kaikissa kohdissa tarkistamalla säätölevyn asento ja laskemalla säätöruuvien pyörähdysten lukumäärä. Jousen kireys kasvaa, kun säätöruuvia pyöritetään myötäpäivään, ja vähenee, kun ruuvia pyöritetään vastapäivään. 1 Vähenee 2 Kasvaa 3 Heikoin asento 4 Kirein asento (A) Säätöruuvi (B) Säätölevy (C) 3mm kuusiokoloavain Varmista, että kaikkien jousien kireydet on säädetty oikein ja että vapauttaminen on mahdollista tarvittaessa, jotta kenkä ei vapaudu odottamatta. Jos klosseja ei säädetä tasaisesti, kenkien lukitseminen tai vapauttaminen polkimista voi vaikeutua. Jousivoimat on säädettävä tasaiseksi sekä vasemman- että oikeanpuolisen polkimen osalta. Älä pyöritä säätöruuvia pidemmälle, jos säätölevy on kireimmässä tai heikoimmassa asennossaan. 29

30 HUOLTO Nosto-ominaisuuden huolto Polkimissa on nosto-ominaisuus, joka pitää siteen ylhäällä, jotta klossit tarttuvat herkästi. Nosto-ominaisuuden toiminta voi heikentyä mudan tai öljynpuutteen vuoksi. Tästä syystä suorituskyvyn ylläpitämiseksi poista lika säännöllisesti ja voitele seuraavat osat öljyllä. Akseliyksikkö (PD-T700/PD-T420/PD-T400/PD-MT50) Säätöä tarvitaan, jos pyörivät osat eivät toimi oikein. Noudata alla olevia ohjeita. 1. Löysennä lukkoholkki ja irrota akseliyksikkö. (A) Öljy 1 Käytä 17mm kiintoavainta, kun irrotat lukkoholkin tuotteesta PD-T700. (A) Lukkoholkki (B) Kartio (C) Lukkomutteri 30

31 HUOLTO 3. Kiristä lukkomutteri (7mm), kun kartio on lukittu. Kiristysmomentti 7mm kiintoavain 5-7 N m {50-70 kgf cm} Oikeakätinen kierre: Mustanvärinen (ilman aukkoa) Jos asennettu lukkomutteri on mustanvärinen (ilman aukkoa) kartiossa ja lukkomutterissa on oikeakätinen kierre. 1 Käytä työkalua TL-PD40, kun irrotat lukkoholkin tuotteesta PD-T420/PD-T400/PD-MT50. (A) Lukkoholkki (B) Kartio (C) Lukkomutteri (D) TL-PD40 Vasenkätinen kierre: Mustanvärinen (aukollinen), hopeanvärinen Jos asennettu lukkomutteri on hopeanvärinen tai mustanvärinen (aukollinen) kartiossa ja lukkomutterissa on vasenkätinen kierre. Oikeanpuolisen polkimen lukkoholkissa on vasenkätinen kierre ja vasemmanpuolisessa oikeankätinen. 2. Säädä pyörimistä pyörittämällä kartiota (10mm) alkuperäisellä Shimano-erikoistyökalulla TL-PD63 tai TL-PD33, tai 7mm tai 10mm kiintoavaimella. Säädä kartio siten, että osat pyörivät takertelematta, kun akseliyksikkö asetetaan polkimeen. TEKNISIÄ VINKKEJÄ Pyörivät osat kiinnitetään, kun akseliyksikkö on asetettu polkimeen. Säädä ne hieman löysälle ennen asettamista. 4. Poista vanha rasva ja levitä sopiva määrä uutta rasvaa poljinvivuston pohjaan. TEKNISIÄ VINKKEJÄ Levitä rasvaa sen verran, ettei se puristu ulos, kun akseli asetetaan polkimeen (noin 1,5g). 31

32 HUOLTO 5. Kiristä lukkoholkki ja työnnä akseliyksikkö sisään. 1 Huomioi osien suunta, kun kokoat kumitiivistettä ja suojaholkkia. (A) Kumitiiviste (B) Lukkoholkki (C) Suojaholkki Kiristysmomentti 17mm kiintoavain N m { kgf cm} 1 Huomioi osien suunta, kun kokoat kumitiivistettä ja suojaholkkia. (A) Kumitiiviste (B) Lukkoholkki (C) Suojaholkki (D) TL-PD40 Kiristysmomentti TL PD N m { kgf cm} 32

33 HUOLTO Runkosuojuksen vaihto 2. Kohdista holkin reikä polkimen rungossa olevan uran kanssa ja aseta polkimen runko kehikkoon. Kiristysmomentti Ruuvimeisseli[#2] 2,5-3,5 N m {25-35 kgf cm} Kiristä kolme ruuvia tasaisesti. Häkin vaihto 1. Aseta holkki kehikkoon kuvan osoittamalla tavalla. 1 Polkimen runko, kun osakokonaisuus on koottu 2 Polkimen rungossa oleva ura holkin asemointia varten (A) Holkin reikä (B) Kehikon ura (A) Holkki (B) Holkin reikä (C) Kehikko 33

34 HUOLTO 3. Asenna kehikon jousi kehikkoon. Aseta jousen pidempi pää holkissa ja polkimen rungossa oleviin reikiin ja vedä jousen lyhyempi pää kehikossa olevaan uraan. 4. Asenna jousentyönnin kuvan mukaisesti. (A) Jousentyönnin 1 Pitkä 2 Lyhyt Levitä rasvaa jouseen. 34

35 HUOLTO 5. Asenna hartsisuoja ja suojan aluslevy, ja kiinnitä ne paikalleen kehikon kiinnitysruuvilla. 6. Levitä rasvaa holkkiin ja asenna akseliyksikkö kuvan mukaisesti. (A) Kehikon kiinnitysruuvi (B) Suojan aluslevy (C) Hartsisuoja Kiristysmomentti 5mm kuusiokoloavain 7-8 N m {70-80 kgf cm} Kehikon kiinnitysruuviin on levitettävä kierrelukitetta. Älä käytä vanhoja ruuveja uudelleen, sillä ne voivat löystyä. (A) Rasvaa (B) Akseliyksikkö 35

36 HUOLTO Heijastinten kiinnitys 2. Asenna heijastimen kieleke polkimeen kohtaan A. SM-PD60 (PD-MT50) 1 Vasemmalle 2 Oikealle 1 A Vasemman ja oikean puolen heijastimet ovat erilaiset. (A) Kieleke 3. Asenna heijastimen toisessa päässä oleva kieleke lyömäaseella polkimen kohtaan B. Asennus Kuvassa näkyy oikeanpuolinen poljin. 1. Säädä jousen kireys heikoimpaan asetukseen polkimessa olevaa säätöruuvia kiertämällä. 1 B 4. Säädä jousen kireys kireimpään asetukseen polkimessa olevaa säätöruuvia kiertämällä. 1 Heikoin asento (A) 3mm kuusiokoloavain (B) Säätöruuvi (C) Säätölevy 1 Kirein asento (A) 3mm kuusiokoloavain (B) Säätöruuvi (C) Säätölevy 36

37 HUOLTO Irrotus 1. Säädä jousen kireys heikoimpaan asetukseen polkimessa olevaa säätöruuvia kiertämällä. 1 Heikoin asento (A) 3mm kuusiokoloavain (B) Säätöruuvi (C) Säätölevy 2. Irrota heijastimen kieleke tylppäkärkisellä lyömäaseella polkimen kohdasta B. 1 B (A) Kieleke 37

38 Huomaa: tekniset tiedot voivat muuttua ilman ennakkoilmoitusta tuotekehittelyn vuoksi. (Finnish)
