1 Solstart Plus Analoginen pehmeäkäynnistin 31 A 170 A, 208 V 600 V Käsikirja Ver. 4/01/2008 Beijer Electronics Oy Peltotie 37, ULVILA Puh , Fax drives@beijer.fi

2 2 Sisällysluettelo Solconin Solstart Plus käsikirja 1. SISÄLLYSLUETTELO 1. SISÄLLYSLUETTELO 2. Turvallisuus & Varoitukset Turvallisuus Huomioitavaa Varoitukset Tekniset tiedot Käynnistimen kuvaus Nimellisarvot ja mittatiedot Käynnistimen valinta Verkko- ja ohjausjännite Pääjännite (vaiheiden välillä )(liittimet/kiskot L1, L2, L3) Apujännite (liittimet 1, 2) Käynnistäminen (liittimet 3, 4) Käynnistysrampin loppusignaali (liittimet 5, 6)- Solstart Plus 58 A 170 A Hälytyskosketin (liittimet 7, 8) Sisäinen tyristorien ohitus Pehmeäkäynnistimen suojaukset Moottorin ylikuormitus Vaiheen puuttuminen Alijännite Jäähdytyslevyn ylikuumeneminen Hälytyksen resetointi Pehmeäkäynnistimen valinta eri jännitteille Tilausohjeita Kytkennät Tyypillinen kytkentäkaavio Huomioitavia asioita Oikosulkusuojaus Ylijännitesuojaus Mittatiedot Asennus Ennen asennusta huomioitavat asiat Asennus Lämpötila-alue & lämpöhäviöt Kotelon mittojen määrittäminen Lisätuuletus Käynnistimen etupaneeli Potentiometrien asetukset LED - merkkilamput ja RESET - painike Moottorin käynnistäminen Normaalit käynnistystoimenpiteet Esimerkki käynnistysasetuksista...19

3 3 Turvallisuus & VAROITUKSET 9. Vianhaku Takuun käsittely ja vian kuvaus Tekniset tiedot TURVALLISUUS & VAROITUKSET 2.1 Turvallisuus Lue tämä käsikirja huolellisesti ennen laitteen käyttöä ja noudata annettuja ohjeita. Asennuksessa, käytössä ja huollossa tulee noudattaa tämän käsikirjan ohjeita ja voimassaolevia sähköalan säännöksiä. Mikäli annettuja määräyksiä ei noudateta, valmistajan takuu ei ole voimassa. Kytke syöttöjännite pois luotettavalla tavalla aina ennen pehmeäkäynnistimen tai moottorin huoltotoimenpiteitä. Varmista asennuksen jälkeen että käynnistimen sisälle ei ole pudonnut ruuveja, prikkoja tms. osia. Varmista ennen varsinaista käyttöä että pehmeäkäynnistin ei ole saanut kuljetusvaurioita toimituksen aikana. 2.2 Huomioitavaa Tämä laite on suunniteltu ja testattu standardin IEC luokka A mukaisesti. Mikäli käynnistintä käytetään muussa kuin teollisuusympäristössä, niin esim. radiovastaanotin voi häiriintyä. Käytä tarvittaessa erillisiä EMC - suodattimia. Lisätietoja kts. kohta tekniset tiedot 2.3 Varoitukset Käynnistimen komponenteissa on vaarallisen suuri jännite kun 1 laitteeseen on kytketty verkko- tai ohjausjännite. Jännite saattaa aiheuttaa hengenvaaran tai kuoleman. Kun Solstart Plus käynnistimeen on kytketty syöttöjännite, niin moottorissa on täysi jännite vaikka käynnistyssignaali ei olisikaan päällä. KÄYTÄ AINA TARVITTAESSA LUOTTETTAVAA 2 ETUKOJETTA KÄYNNISTIMEN ETUPUOLELLA ( esim. pääkytkintä tai kontaktoria ) KYTKEMÄÄN SYÖTTÖJÄNNITE POIS ENNEN KYTKENTÄTÖITÄ. Käynnistin tulee maadoittaa huolellisesti turvallisuuden ja oikean 3 toiminnan varmistamiseksi. 4 Käynnistimen lähtöpuolelle ei saa kytkeä kompensointikondensaattoreita. 5 Varo sekoittamasta keskenään tulo- ja lähtöliittimiä. Valmistaja pidättää oikeuden käynnistimen muutoksiin ilman ennakkovaroitusta.

4 4 TEKNISET TIEDOT 3. TEKNISET TIEDOT 3.1 Käynnistimen kuvaus Elektroninen Solstart Plus pehmeäkäynnistin käynnistää oikosulkumoottorin käyttäen hyväksi 4:ää tyristoria ( 2-vaihe säätö ). Käynnistyksessä moottorin jännitettä nostetaan portaattomasti, minkä seurauksena moottori kiihtyy pehmeästi, ilman mekaanisia iskuja ja samalla käynnistyksessä tarvittava käynnistysvirta laskee huomattavasti ( tarvittava käynnistysvirta on keskimäärin % moottorin nimellisvirrasta, riippuen sovellutuksesta ). Tarvittaessa voidaan aktivoida myös pehmeäpysäytys- toiminta jänniterampilla, kun sopiva pysäytysaika asetetaan Ramp Down potentiometrillä. Kun käyntitieto avataan ( poistetaan jännite liittimistä 3 ja 4 ) moottorin jännite laskee asetetussa ajassa nimellisjännitteestä nollaan. Solstart Plus käynnistimessä on vakiona moottorin terminen ylikuormitussuojaus, vaiheen puuttumisen valvonta,alijännitesuojaus, jäähdytyslevyn ylikuumenemissuojaus ja tyristorien ohituskäyttö. 3.2 Nimellisarvot ja mittatiedot Solstart Plus malli In [A] Mitat LxKxS [mm] EOARel e Hälytys rele Alumiini kotelo Din-kisko asennus Huom: Solstart Plus x190x114 - O Solstart Plus x190x114 - O Solstart Plus x265x121 - Solstart Plus x265x121 - Solstart Plus x265x121 - Solstart Plus x265x121 - Solstart Plus x275x182 - Solstart Plus x275x182 - (O) Optio ( ) Vakio ( - ) Ei saatavilla EOA Käynnistysrampin loppusignaali rele on saatavissa Solstart Plus malleille 58 A 170 A. Tarkemmat mittapiirrokset kappaleessa 5 sivulla Käynnistimen valinta Valitse käynnistin moottorin nimellisvirran mukaisesti myös siinäkin tapauksessa että moottoria ei kuormiteta täydellä kuormalla. Solstart Plus on suuniteltu toimimaan seuraavissa olosuhteissa: Ympäristön lämpötila [ 0 C] 40 Käynnistysvirta [A] Käynnistysaika [s] 300%xIn %xIn %xIn 5 Maksimi käynnistyslukumäärä yllä olevilla arvoilla 4 käynnistystä/h. Kevyemmillä kuormilla on mahdollista käynnistää 10 kertaa/h. Huom:: Mikäli käynnistin ylimitoitetaan riittävästi voidaan sallia jopa 60 käynnistystä/h ( ottakaa yhteyttä maahantuojaan ).

5 5 TEKNISET TIEDOT 3.4 Verkko- ja ohjausjännite Pääjännite ( vaiheiden välillä )( liittimet/kiskot L1, L2, L3 ) Neljä pääjännitetasoa on saatavilla: 208V, 400V, 480V, 600V. Huom: 208V soveltuu 208V-15% 220V+10% 400V soveltuu 400V-15% 400V+10% 480V soveltuu 480V-15% 480V+10% 600V soveltuu 600V-15% 660V+10% Apujännite ( liittimet 1, 2 ) Solstart Plus mahdollistaa maailmanlaajuisen apujännitesyötön tasa- ja vaihtosähköllä. Apujännite V, 50/60Hz tai VDC (+10%/ -15%) tarvitaan käynnistimen elektroniikan- ja ohituskäytön tehonsyöttöön. Apujännite voidaan kytkeä maadoitetusta- tai maadoittamattomasta järjestelmästä Käynnistäminen ( liittimet 3, 4 ) Käynnistä moottori kytkemällä ohjausjännite liittimiin 3 ja 4 ( napaisuudella ei ole merkitystä ). Moottori pysäytetään katkaisemalla ko. jännite liittimistä 3 ja 4. Jos pehmeä pysäytys on otettu käyttöön Ramp Down potentiometrin asettelulla ( asetus on muu kuin 0 ), niin moottori myös pysähtyy pehmeästi. Ohjausjännitteen on oltava sama kuin apujännite: V, 50/60Hz tai VDC (+10%/ -15%). Ohjausjännite voidaan kytkeä maadoitetusta- tai maadoittamattomasta järjestelmästä Käynnistysrampin loppusignaali( liittimet 5, 6 )- Solstart Plus 58 A 170 A. Tämä kosketin on malleissa Solstart Plus 58 A 170 A. Potentiaalivapaa, sulkeutuva ( N.O.) kosketin, 8A / 250VAC, 1800VA maksimi. Kosketin sulkeutuu kun "Ramp-Up" - potentiometrillä asetettu aika on saavutettu. Kosketin avautuu pysäytyssignaalin jälkeen, hälytystilanteessa, jännitekatkoksessa ja pehmeän pysäytyksen alussa. Tätä kosketinta voi käyttää: Ohjaamaan venttiiliä kun kompressori on saavuttanut täyden nopeuden. Ohjaamaan venttiiliä kun pumppu on saavuttanut täyden nopeuden. Kuljettimen lastaamiseen kun kuljetin on saavuttanut täyden nopeuden Hälytyskosketin ( liittimet 7, 8 ) Potentiaalivapaa, sulkeutuva ( N.O.) kosketin, 8A / 250VAC, 1800VA maksimi, Solstart Plus 58 A 170 A. Potentiaalivapaa, sulkeutuva ( N.O.) kosketin, 5A / 250VAC, 1250VA maksimi, Solstart Plus 31 A 44 A. Kosketin sulkeutuu hälytystilanteessa ja avautuu kun hälytyksen syy on elimoitu ja pehmeäkäynnistin hälytyskuitataan etupaneelissa olevalla RESET- painikkeella. Syöttö- ja ohjausjännitteen katkeaminen ei vaikuta tämän koskettimen toimintaan. 3.5 Sisäinen tyristorien ohitus Solstart Plus käynnistimet on varustettu kahdella ohitusreleellä jotka ohittavat tyristorit automaattisesti kun moottori on saavuttanut täyden nopeuden. Virta kulkee tyristorien läpi vain käynnistyksessä tai pehmeän pysäytyksen aikana. Normaali pysäytyksessä, tai hälytystilanteessa molemmat ohitusreleet avautuvat ja mootori pysähtyy. Kun Ramp-Down potentiometrillä on aktivoitu pehmeä pysäytystoiminta, niin pysäytystilanteessa ohitusreleet aukeavat heti ja virta siirtyy kulkemaan tyristorien kautta. Tyristorien avulla moottorin jännitettä pienennetään asetetun pysäytysrampin mukaan kohti nollaa.

6 6 TEKNISET TIEDOT 3.6 Pehmeäkäynnistimen suojaukset Moottorin ylikuormitus Elektroninen moottorin lämpörele aktivoituu 15 s kuluttua käynnistyksestä. (Tämä on Solstart Plus käynnistimen maksimi käynnistysaika). Laukaisuvirta on tehdasasetuksessa asetettu115% moottorin nimellisvirrasta ( FLC potentiometrin asetusarvosta). Esim. jos haluat muuttaa lämpöreleen herkkyyttä muuta FLC-potentiometrin asetusta alla olevan laukaisukäyrän mukaisesti Seconds 10 Lämpöreleen laukaisukäyrä Lämpöreleen hälyttäessä moottori pysähtyy ja Overload LED käynnistimen etupaneelissa syttyy Vaiheen puuttuminen Suojaus tulee aktiiviseksi kun moottori on käynnistetty. Moottori on suojattu 2-vaiheiselta käynniltä. Pehmeäkäynnistimen suojaus aktivoituu ja moottori pysähtyy jos yksi tai kaksi vaihetta puuttuu yli 1 s ajan. Tämän suojauksen aktivoituessa Fault LED käynnistimen etupaneelissa syttyy Alijännite Suojaus tulee aktiiviseksi kun moottori on käynnistetty. Moottori on suojattu alijännitteeltä. Pehmeäkäynnistimen suojaus aktivoituu ja moottori pysähtyy jos alijännite kestää yli 1 s ajan. Tämän suojauksen aktivoituessa Fault LED käynnistimen etupaneelissa syttyy Jäähdytyslevyn ylikuumeneminen. Suojaus tulee aktiiviseksi kun jännite on kytketty käynnistimeen. Pehmeäkäynnistin on suojattu ylikuumenemiselta. Jäähdytyslevyyn asennettu termistori hälyttää jos jäähdytyslevyn lämpötila nousee yli 85ºC. Tämän suojauksen aktivoituessa Fault LED käynnistimen etupaneelissa vilkkuu Hälytyksen resetointi I(Load)/In Jos jokin hälytys aktivoituu, käynnistin lukittuu hälytystilaan eikä tyristoreita voida ohjata ja tyristorien ohitusreleet aukeavat. Häiriötä vastaava LED syttyy tai vilkkuu ja hälytyskosketin sulkeutuu. Hälytys kuitataan sen jälkeen kun hälytyksen syy on eliminoitu painamalla etupaneelissa olevaa RESET painiketta tai katkaisemalla käynnistimen ohjausjännite hetkellisesti. VAROITUS! Hälytystilanteessa varmista että käynnistyssignaali ei ole päällä (jännite ei ole kytketty liittimiin 3, 4), muuten moottori käynnistyy heti kun hälytys on kuitattu!!

7 7 TEKNISET TIEDOT VAROITUKSIA! Jäähdytyslevyn ylikuumenemissuoja on suunniteltu toimimaan normaaleissa olosuhteissa ja suojaus voi aktivoitua seuraavissa tilanteissa: Valittu liian pieni pehmeäkäynnistin Käynistystiheys on liian suuri maksimiarvoilla Käynnistetään liian aikaisin hälytyksen jälkeen Jatkuva pieni ylikuorma Huono jäähdytys Muut epänormaalit olosuhteet Huom: Jos käynnistystiheys on liian suuri voi tyristori vaurioitua ennen kuin jäähdytyslevyn ylikuumenemissuoja toimii koska lämpökuorma tyristorista ei ehdi siirtyä jäähdytyslevyyn ( suojaus toimii kun jäähdytyslevyn lämpötila ylittää 85ºC ). 3.7 Pehmeäkäynnistimen valinta eri jännitteille Käynnistimen valintataulukko perustuu normaalille 1500 r/min, 50Hz, kolmivaiheoikosulkumoottorille. Nämä arvot ovat suuntaa antavia ja ne voivat muuttua moottorin valmistajan ja moottorin napaluvun mukaan. Käyttäjän on huolehdittava siitä että moottorin nimellisvirta ei ylitä pehmeäkäynnistimen nimellisvirtaa. Solstart Plus malli Käynnistimen In [A] Mottorin [kw] Mottorin [kw] Mottorin [kw] Mottorin [kw] Solstart Plus Solstart Plus Solstart Plus Solstart Plus Solstart Plus Solstart Plus Solstart Plus Solstart Plus

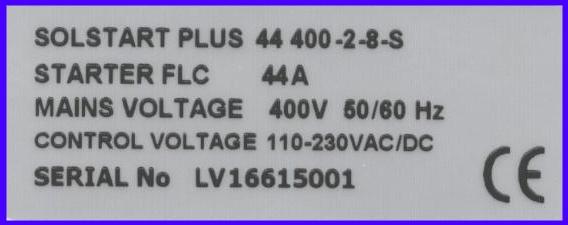

8 8 TEKNISET TIEDOT Tilausohjeita Solstart Plus S Nimellisvirta Pääjännite Ohjausjännite Optiot Etupaneeli Määrittele Käynnistimen In [A] Nimellisvirta Kuvaus 31, 44, 58, 72, 85, 105, 145, 170 Pääjännite Määrittele Kuvaus V 50/60Hz (208V-15% to 220V+10%) V 50/60Hz (400V-15% to 400V+10%) V 50/60Hz (480V-15% to 480V+10%) V 50/60Hz (600V-15% to 600V+10%) Ohjausjännite Määrittele Kuvaus VAC 50/60Hz/DC -15% - +10% Huom: Solstart Plus mahdollistaa maailmanlaajuisen ohjausjännitesyötön tasa- ja vaihtosähköllä. Optiot Määrittele Kuvaus 0 Ei optioita 8 Erikoislakkaus kosteisiin olosuhteisiin DRM DIN kisko asennus. (1) Huom: Useammalle optiolle käytä muotoa esim. : 8+DRM (erikoislakkaus ja DIN kisko asennus ) Optiot on tilattava tehdastoimituksena. (1) DIN kisko asennusoptio on saatavilla malleille A. Määrittele S Kuvaus Vakio etupaneeli Etupaneeli Tilausesimerkki: Solstart Plus nimellisvirta 145A, pääjännite- 400 V, ohjausjännite 230 V, 50 Hz, erikoislakkaus ja vakio etupaneeli: Solstart Plus S

9 9 KYTKENNÄT 4. KYTKENNÄT 4.1 Tyypillinen kytkentäkaavio Käynnistys V+10/-15 % Hz/DC Ohjausjännite V+10/-15 % Hz/DC Pääjännite V 50/60 Hz Ohjausjännite V+10/-15 % Hz/DC Pääjännite V 50/60 Hz Ohjausjännite- ja käynnistysjännitesyötöt eri syöttöjännitteistä. Ohjausjännite- ja käynnistysjännitesyötöt samasta syöttöjännitteestä. Huom: (1) Käytä tarvittaessa erikoisnopeita sulakkeita. Lisätietoja kohta sivulla 10 (2) - Solstart Plus mahdollistaa maailmanlaajuisen apujännitesyötön tasa- ja vaihtosähköllä: V 50/60Hz tai VDC. (3) Käynnistysjännite voi olla joko V 50/60Hz tai VDC. Tämä syöttöjännite voi olla samasta eri jännitelähteestä kuin ohjausjännite. (4) Käynistysrampin loppusignaali (EOA) on malleissa Solstart Plus 58 A 170 A. (5) Hälytyskosketin sulkeutuu hälytystilanteessa. (6) - Jos tarvitaan Hätä-Seis pysäytystä, niin suositellaan käytettäväksi verkkokontaktoria tai alijännitelaukaisulla varustettua kompaktikatkaisijaa ( ei ole esitetty kuvassa ). 4.2 Huomioitavia asioita VAROITUKSIA Kun Solstart Plus käynnistimeen on kytketty syöttöjännite, niin moottorissa on täysi jännite vaikka ohjausjännitettä ei olisi kytketty. KÄYTÄ AINA TARVITTAES- SA LUETETTAVAA ETUKOJETTA KÄYNNISTIMEN ETUPUOLELLA ( esim. pääkytkintä tai kontaktoria ) KYTKEMÄÄN SYÖTTÖJÄNNITE POIS ENNEN KYTKENTÄTÖITÄ. Käynnistimen lähtöpuolelle ei saa kytkeä kompensointikondensaattoreita. Kytke kompensointikondensaattorit tarvittaessa pehmeäkäynnistimen syöttöpuolelle. Älä käytä Solstart Plus käynnistintä Inside Delta kytkennässä!

10 10 KYTKENNÄT Oikosulkusuojaus Mikäli vaatimuksena on ehdoton tyristorien oikosulkusuojaus, niin on käytettävä alla olevan taulukon mukaisia erikoisnopeita sulakkeita. Annettu sulakkeen tyyppi on esimerkkityyppi, muidenkin valmistajien sulakeet käyvät kun huomioidaan valitun sulakkeen oikea I 2 t - arvo: Solstart Plus Malli Maksimi tyristorien I 2 t [A 2 s] BUSSMAN In [A] Tyyppi Solstart Plus 31 4, FWP 90B Solstart Plus 44 9, FWP 125B Solstart Plus 58 18, FWP 150B Solstart Plus 72 80, FWP 175B Solstart Plus , FWP 200A Solstart Plus , FWP 200A. Solstart Plus , FWP 300A Solstart Plus , FWP 300A Huom: 1. Yllä olevan taulukon sulakekoot perustuvat 400 % käynnistysvirtaan, 5 s käynnistysaikaan ja nimellisjänniteeseen 400 V. 2. Sulakkeen valintaan voi vaikuttaa erilaiset ympäristöolosuhteet kuten ympäristön lämpötila. Varmista tarvittaessa sulakevalmistajan ohjeista oikea sulakkeen tyyppi Ylijännitesuojaus Syöttävän verkon transientit jännitepiikit voivat aiheuttaa käynnistimen vääränlaisen toiminnan ja tyristorien vikaantumisen. Kaikki Solstart Plus käynnistimet on varustettu Metalli Oksidi Varistoreilla ( MOV) jotka suojaavat käynnistintä normaaleilta jännitepiikeiltä. Jos syöttävässä verkossa esiintyy epänormaalin korkeita jännitepiikkejä suositellaan käytettäväksi erillisiä ylijännitesuojia (ottaa tarvittaessa yhteyttä maahantuojaan).

11 11 MITTATIEDOT 5. MITTATIEDOT Solstart Plus 31, 44 Huom: Päävirtaliittimet: 16mm 2 Solstart Plus 58, 72, 85, 105

12 12 Solstart Plus 145, ASENNUS VAROITUS! Älä sekoita syöttö- ja moottoriliittimiä Älä kytke Solstart Plus käynnistintä Inside Delta - kytkentään 6.1 Ennen asennusta huomioitavat asiat Tarkista että moottorin nimellisvirta ei ylitä käynnistimen nimellisvirtaa ja että käytössä olevat pääjännite ja ohjausjännite vastaavat käynnistimen arvokilvessä olevia arvoja. Varmista että käynnistimen FLC ( In ) moottorin In Varmista että jännite on oikea! Varmista että ohjausjännite on oikea! Solstart Plus arvokilpi esimerkki 6.2 Asennus Käynnistin asennetaan pystysuoraan. Jätä käynnistimen ala- ja yläpuolelle tyhjää tilaa riittävän ilmankierron varmistamiseksi. Käynnistin suositellaan asennettavaksi suoraan metalliseen asennuslevyyn paremman jäähdytyksen aikaansaamiseksi. Älä asenna käynnistintä lämmönlähteiden lähelle. Asennuskotelon sisälämpötila ei saa ylittää 40ºC. Suojaa käynnistin pölyltä ja syövyttäviltä aineilta.

13 Huom: Ankariin ympäristöolosuhteisiin on suositeltavaa tilata käynnistin varustettuna optiolla 8 ( erikoislakkaus ). Lisätietoja tilausohjeessa kappale sivulla ASENNUS 6.3 Lämpötila-alue & lämpöhäviöt Käynnistin on suunniteltu toimimaan ympäristön lämpötilassa -10ºC + 40ºC. Suhteellisen kosteuden kotelon sisällä tulee olla alle 93 %. HUOMIO! Yli 40ºC lämpötila kotelon sisällä voi vaurioittaa käynnistintä. Käynnistimen lämpöhäviöt moottorin käydessä ovat tyypillisesti alle 0.3 x In ( W) kun ohitusreleet ovat vetäneenä. Käynnistyksen ja pehmeän pysäytyksen aikana lämpöhäviöt ovat noin 2 - kertaa käynnistysvirta ( W ). Esimerkki: 100 A:n moottorille lämpöhäviöt ovat alle 30 W normaalin ajon aikana ja käynnistyksessä ( esim 350 A:n käynnistysvirralla ), lämpöhäviöt ovat noin 700 W. Tärkeä huomio: Kotelon valinnassa on huomioita moottorin käynnistystiheys. Tarvittaessa on käytettävä erillistä tuuletinta. Yli A:n käynnistimille ja sovellutuksiin missä tarvitaan usein toistuvia käynnistyksiä suositellaan käytettäväksi metallikoteloa Metallikotelon mittojen määrittäminen Ala (m 2 ) = 0.12 x Kokonaistehohäviöt [ Ws] 60 Ympäristön lämpötila [ºC] Missä: Ala [m 2] ] Kotelon pinta-ala mistä lämpö voi johtua (ovi, sivut, päädyt). Kokonaistehohäviöt [ W ] Kokonaistehohäviöt kotelossa sisältäen pehmeäkäynnistimen ja muut mahdolliset laitteet. Jos käynnistystiheys on suuri käytetään keskimääräistä lämpöhäviötehoa Lisäjäähdytys Käytä tarvittaessa erillistä tuuletinta kotelon jäähdytykseen: Tulosuodatin Puhallin Solstart Plus PPoistosuoddatin

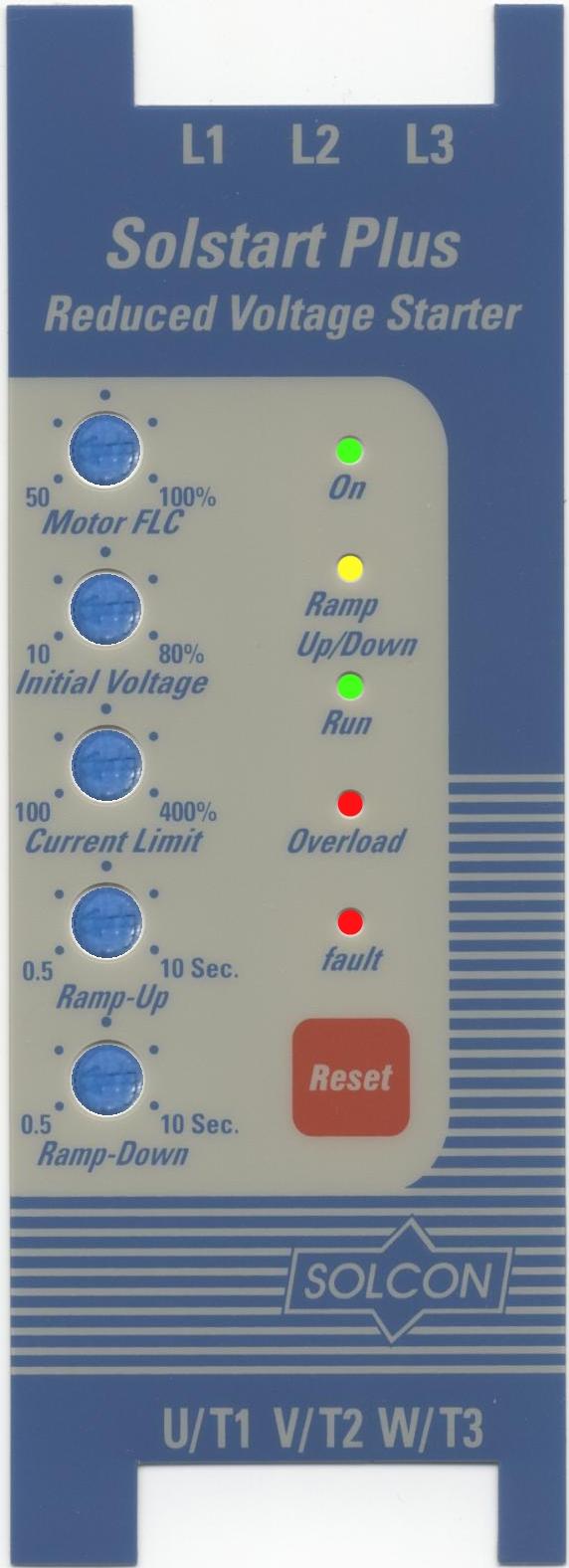

14 14 Käynnistimen etupaneeli 7. KÄYNNISTIMEN ETUPANEELI Etupaneelin avulla käyttäjä asettelee käyttöön sopivat asetukset. Solstart Plus etupaneeli sisältää: (1) Viisi potentiometriä asetuksiin: Mottorin nimellisvirta ( Motor FLC ), alkujännite ( Initial Voltage ), virtaraja ( Current Limit ),jännitteen nousuaika ( Ramp-Up ) ja pehmeä pysäytys ( Ramp-Down ). (2) Viisi indikointi LED-lamppua: Jännite kytketty ( On ), käynnistys/pehmeä pysäytys ( Ramp Up/Down ), käy ( Run ), ylikuormitus ( Overload ), hälytys ( Fault ) (3) Hälytyskuittaus painike ( Reset ) (1) (2) (3) 7.1 Potentiometrien asetukset Potentiometri Alue Kuvaus Moottorin In ( FLC ) % Tällä asetuksella voidaan helposti määrittää moottorin nimellisvirta. Tämä asetus vaikuttaa kaikkiin virtaan liittyviin asetuksiin (moottorin ylikuormitus, käynnistysvirtaraja jne.). Aseta FLC potentiometri seuraavan kaavan mukaisesti: Motor FLA FLC = 100 FLC Missä: Motor FLA on moottorin nimellisvirta, joka on mainittu moottorin arvokilvessä. FLC on pehmeäkäynnistimen nimellisvirta, joka on mainittu käynnistimen arvokilvessä. Esimerkki: Kun moottorin nimellisvirta on 27 A ja käytetään Solstart Plus 31 käynnistintä: 27 FLC% = 100 = 87% 31 Potentiometrin FLC asetus on 87%. 87 % FLC % 50% 100%

15 15 Käynnistimen etupaneeli Potentiometri Alue Kuvaus Alkujännite (Initial Voltage ) 10-80% Tämä asetus määrittää moottorin jännitteen käynnistyksen alkuvaiheessa (momentti on suoraan verrannollinen jännitteen neliöön). Alue: 10-80% nimellisjännitteestä. Tämä asetus vaikuttaa myös merkittävästi käynnistysvirtapiikkiin ja mekaaniseen iskuun. Liian suuri asetusarvo aiheuttaa suuren mekaanisen iskun käynnistettäessä ja korkean käynnistysvirtapiikin (vaikka käynnistysvirtaraja olisi säädetty alas, koska alkujännite asetus ohittaa käynnistysvirtaraja-asetuksen). Liian pieni asetus pidentää moottorin käynnistystä ja aiheuttaa turhaan moottorin lämpenemistä. Moottorin tulisi lähteä pyörimään välittömästi käynnistyssignaalin jälkeen. 100% U% 80% 10% 2 30 Sec. Virtaraja ( Current Limit ) % Tämä asetus määrittää moottorin suurimman sallitun virran käynnistyksessä. Alue: % nimellisvirrasta (mikä on asetettu FLC potentiometrillä ). Liian korkea asetus voi aiheuttaa jännitteen laskua syöttävässä verkossa ja moottori käynnistyy nopeasti. Liian pieni asetus estää moottoria kiihtymästä täyteen nopeuteen ja käynnistyksestä tulee liian pitkä koska käynnistysmomentti kuormaan nähden ei ole riittävä. Yleisesti ottaen, tämä arvo kannattaa asettaa niin korkeaksi kuin mahdollista jotta moottorilla olisi aina riittävä käynnistysmomentti. I% 600% 400% 100% Huomautus Käynnistysvirta ja käynnistysaika ei saa ylittää kohdassa 3.3 sivulla 4 olevassa taulukossa olevia arvoja. Valitse tarvittaessa tehoporrasta suurempi käynnistin. Sec. Jännitteen nousuaika ( Ramp Up ) s Tämä asetus määrää kuinka nopeasti moottorin jännite nousee alkuarvosta täyteen jännitteeseen. Tämä asetus suositellaan asetettavaksi niin lyhyeksi kuin mahdollista ( keskimäärin 5 s ). Huom: 1. Jos käynnistysvirtaraja on asetettu liian alas käynnistysaika pitenee. 2. Kun moottori saavuttaa nimellisnopeuden ennenkuin jännite on täysi, niin käynnistimen automatiikka nostaa jännitteen nopeasti täyteen arvoonsa. U% 100% Sec.

16 16 Käynnistimen etupaneeli Potentiometri Alue Kuvaus Pehmeäpysäytys ( Ramp Down ) s Tätä asetusta käytetään esim. sovellutuksissa joissa halutaan pehmentää liian nopeaa pysäytystä ja pumppukäytöissä eliminoimaan pumpun pysäytyksessä tapahtuva paineisku. Kun pehmeäpysäytyspotentiometri on asetettu, niin pysäytyksessä jännite laskee lineaarisesti asetetussa ajassa nollaan. Kun " Ramp-down potentiometri on asetettu minimiin, niin moottori pysähtyy heti. U% 100% sec 7.2 LED merkkilamput ja RESET - painike Vihreä On Palaa kun ohjausjännite on kytketty käynnistimeen. Keltainen Ramp Up/Down Palaa kun moottori käynnistyy tai kun pehmeä pysäytys on aktivoitu. Vihreä Run Palaa kun moottori on normaalisti käynnissä täydellä jännitteellä. Punainen Overload Palaa kun käynnistimen ylikuormitussuojaus on aktivoitunut. Punainen Fault Reset Button Palaa kun alijännitesuojaus tai vaiheen puuttumisen suojaus on aktivoitunut ja vilkkuu kun jäähdytyslevyn ylikuormitussuojaus on aktivoitunut. Käynnistimen hälytyskuittaus, sen jälkeen kun jokin hälytys on aktivoitunut.

17 17 Moottorin käynnistäminen 8. MOOTTORIN KÄYNNISTÄMINEN Kun Solstart Plus käynnistimeen on kytketty syöttöjännite, niin moottorissa on täysi jännite vaikka ohjausjännitettä ei olisi kytketty. KÄYTÄ AINA TARVITTAESSA LUETETTAVAA ETUKOJETTA KÄYNNISTIMEN ETUPUOLELLA ( esim. pääkytkintä tai kontaktoria ) KYTKEMÄÄN SYÖTTÖJÄNNITE POIS ENNEN KYTKENTÄTÖITÄ. Käynnistimen lähtöpuolelle ei saa kytkeä kompensointikondensaattoreita. Kytke kompensointikondensaattorit tarvittaessa pehmeäkäynnistimen syöttöpuolelle. Varo sekoittamasta keskenään tulo- ja lähtöliittimiä. Varmista käynnistimen arvokilvestä että käynnistimen pääjännite ja ohjausjännite vastaa käytössä olevia jännitteitä. Tarkista moottorin pyörimissuunta lyhyellä käynnistyksellä ennen varsinaista käynnistystä. Tarvittaessa kytke jännite pois luotettavasti ja vaihda kaksi vaihetta keskenään jotta moottori pyörii oikeaan suuntaan. Älä käytä Solstart Plus käynnistintä Inside Delta kytkennässä!

18 18 Moottorin käynnistäminen 8.1 Normaalit käynnistystoimenpiteet 1. Aseta FLC-potentiometri ( moottorin In ) seuraavan kaavan mukaisesti: FLC = Motor FLA 100 Starter FLC 2. Aseta muut potentiometrit sovellutuksen mukaisesti ( kts.esimerkkejä seuraavalla sivulla ). 3. Kytke ohjausjännite. On LED syttyy. 4. Kytke pääjännite käynnistimen tuloliittimiin. 5. Käynnistä moottori. Moottori lähtee heti pyörimään käynnistyksen jälkeen Ei Lisää alkujännitettä Initial Voltage ja käynnistä uudelleen Kyllä Käynnistysvirta tai mekaaninen isku on liian suuri? Kyllä Laske alkujännitettä Initial Voltage ja käynnistä uudelleen Ei Nopeus kiihtyy tasaisesti nimellisnopeuteen smoothly to nominal? Ei Onko käynnistysvirta liian suuri? Ei Moottorin nopeus ei kiihdy nimellisnopeuteen? Kyllä Kyllä Kyllä Ei Laske virtarajaa Current Limit Nosta virtarajaa Current Limit Pysäytä moottori ja odota kunnes moottori on pysähtynyt. Nosta hieman alkujännitettä Initial Voltage ja virtarajaa Current Limit jolloin eliminoidaan mahdolliset kuormituksen vaihtelut. A Katso seuraavalle sivulle

19 19 Moottorin käynnistäminen A Käynnistä moottori Moottori kiihtyy tasaisesti täyteen nopeuteen? Ei Jos kiihdytysaika on liian lyhyt lisää jännitteen nousuaikaa Acceleration Time potentiometrillä ja/tai laske virtaraja-asetusta (kun lasket virtarajaa, niin varmista että moottori kiihtyy täyteen nopeuteen ). Kyllä s Valmis 8.2 Esimerkki käynnistysasetuksista Kevyet käytöt - esim. pumput Käynnistysvirtaraja Current limit - aseta 300 % Alkujännite Initial Voltage - aseta 30% Jännitteen nousuaika Ramp-up time - aseta 5 s U% 100% 50% 30% I% 600% 400% 300% 10% 5 t 100% t Käynnistyksessä jännite nousee välittömästi alkujännitteeseen ( 30 % Un ) ja sen jälkeen jännite nousee tasaisesti nimelliseen. Virta kasvaa samanaikaisesti maksimiarvoon joka voi olla käynnistysvirtaraja-asetus Current Limit tai alle sen, käynnistyksen lopussa virta laskee vähitellen normaaliin kuormitusvirtaan. Moottori kiihtyy täyteen nopeuteen tasaisesti. Raskaat käytöt hakkurit, centrifuugit, sekoittajat jne. Käynnistysvirtaraja Current limit - aseta 350 % Alkujännite Initial Voltage - aseta 50% Jännitteen nousuaika Ramp-up time - aseta 5 s U% 100% I% 600% 50% 350% 10% 20 t 100% 20 t

20 20 Vianhaku Käynnistyksessä jännite ja virta kasvaa kunnes virta saavuttaa asetetun käynnistysvirtarajan Current Limit. Jännite pysyy samassa arvossa kunnes moottori on saavuttanut normaalin nopeuden, sen jälkeen kun virta alkaa laskemaan niin jännite nousee vähitellen nimelliseen. Moottori kiihtyy tasaisesti täyteen nopeuteen. 9. VIANHAKU Häiriötilanteessa moottori pysähtyy, hälytys Fault LED syttyy ja hälytysrele toimii. Hälytyksen Syy ja vianhaku indikointi Ylikuormitus Hälyttää kun moottorin kuormitusvirta ylittää asetetun tason ( moottorin Overload LED lämpörelehälytys ). syttyy. Tarkista moottorin In, käynnistimen In ja käynnistimen FLC- potentiometrin asetus, odota 15 minuuttia jotta moottori ja käynnistin ehtii jäähtyä ja käynnistä uudelleen.mittaa tarvittaesssa moottorin kuormitusvirta ja jos moottori ylikuormittuu selvitä ylikuormituksen syy. Hälytys Fault LED syttyy Hälyttää kun alijännitesuojaus tai vaiheenvalvonta suojaus on aktivoitunut. Tarkista kaikki syöttöjännitteen 3 vaihetta että ne ovat sallituissa rajoissa. Hälytys Fault LED vilkkuu Jäähdytyslevyn ylikuumenemisen valvonta. Hälyttää kun käynnistimen tyristorien jäähdytyslevyn lämpötila ylittää 85 C. Tarkista että moottoria ei käynnistetä liian usein, tarkista kotelon tuuletus ja ympäristön lämpötila.

21 21 Vianhaku 9.1 Takuun käsittely ja vian kuvaus Asiakaan nimi: Puh.: Fax.: Tyyppimerkintä optioineen: Sarjanumero: Esim: Solstart Plus S Solstart Plus _ - _ - _ _ Ostopäivämäärä: Käyttöönottopäivä: Vikaantumisen päivä: Piirros päävirtapiirien kytkennästä: Piiros ohjausvirtapiirien kytkennästä: Missä tilanteessa ongelma esiintyy ( vian kuvaus ): (käynnistyksessä, normaalin ajon aikana, pysäytyksessä, pehmeäpysäytyksen aikana ) Käynnistimen asetukset 23 Mottorin FLC asetus: Alkujännite Initial Voltage : Jännitteen nousuaika Acceleration Time : Käynnistysvirtaraja Current Limit :

22 22 Tekniset tiedot 10. TEKNISET TIEDOT Ympäristö Syöttöjännite 3-vaiheinen, 208V Vac 50 / 60 Hz 400V Vac 50 / 60 Hz 480V Vac 50 / 60 Hz 600V Vac 50 / 60 Hz Ohjausjännite VAC(50/60Hz)/DC Maailmanlaajunen apujännitesyöttö tasa- ja vaihtosähköllä. Kuorma 3-vaiheinen oikosulkumoottori Kotelointiluokka IP 20 mallit 31 A ja 44 A IP00 58 A 170 A 58 A- 170 A, saatavissa optiona olevia erillisiä liitinsuojia Korkeus 1000 m merenpinnan yläpuolella Tarvittaessa käynnistin on ylimitoitettava ( lisätietoja maahantuojalta ) Asetukset FLC ( Moottorin In ) 50% - 100% Alkujännite (Initial Voltage) % nimellisjännitteestä Virtaraja 100 % - 400% nimellisvirrasta Jännitteen nousuaika s ( Ramp Up ) Pehmeä pysäytys s Suojaukset Elektroninen ylikuormitus Tehdasasetus 115% käynnistimen nimellisvirrasta, suojaus toimii ainoastaan normaalin ajon aikana. Vaiheen puuttuminen Hälyttää jos jokin vaihe puuttuu. Alijännite Hälyttää jos syöttöjännite laskee alle sallitun rajan. Jäähdytyslevyn ylikuumeneminen Hälyttää jos jäähdytyslevyn lämpötila ylittää 85ºC. Häiriön kuittauspainike Hälytys kuitataan kun sen aiheuttaja on poistettu. Indikoinnit Indikointi LED-merkkilamput ON - Vihreä Palaa kun ohjausjännite on kytketty. Ramp Up / Ramp Down Keltainen Palaa käynnistyksen tai pehmeäpysäytyksen aikana. RUN Vihreä Palaa normaalin käynnin aikana, kun sisäinen ohitusrele on vetänyt. Overload Punainen Fault Punainen Lämpötilat Toiminta C Varastointi C Suhteellinen kosteus EMC Immuniteetti radiotaajuisille häiriöille 93 % - kondensoituminen estettävä EN taso 3 Palaa ylikuormitustilanteessa. Vilkkuu kun jäähdytyslevyn lämpötila ylittää 85ºC. Palaa vaiheen puuttuessa tai alijännite tilanteessa. EN mukaisesti Sähköstaattiset purkaukset EN taso 3 EN mukaisesti Immuniteeti transienttijännitteille EN taso 4 EN mukaisesti Jännite/virta syöksyaallot EN taso 3 EN mukaisesti Säteilevät ja johtuvat häiriöt EN taso 3 Radiotaajuiset häiriöt EN luokka A EN mukaisesti Lähtöreleet Käynnistysrampin loppusignaali ( EOA ) Hälytyskosketin Malleissa Solstart Plus 58 A 170 A. Sulkeutuva kosketin ( N.O. ), 8A / 250VAC, 1800VA maksimi. Sulkeutuva kosketin ( N.O ), 5A, 250VAC, 1250VA maksimi Solstart Plus 31 A ja 44 A. Sulkeutuva kosketin ( N.O ), 8A, 250VAC, 1800VA maksimi Solstart Plus 58 A 170 A.

23 Huomautuksia: 23 Tekniset tiedot Solcon Industries Ltd.
