Moottorin ohjaimet AC Puolijohdemoottorin ohjain Malli RSHR MIDI

Transkriptio

1 oottorin ohjaimet AC Puolijohdemoottorin ohjain alli RSHR IDI 3-vaihe oikosulkumoottoreiden pehmokäynnistys ja pysäytys 2-vaihe ohjaus sisäisellä puolijohteiden ohituksella Pienet käynnistyssysäykset ja värähtelyn esto Nimellisjännite: 600 VAC asti, 50/60Hz Nimellisvirta: 18A saakka (AC-53b) onijännitetoiminta optiona VAC* LED-osoitus toiminnoille Optiona saatavana ylilämpösuoja Optiona apurele rampin päähän DIN-kiskokiinnitys * vaatii ulkoisen jännitesyötön Tuotekuvaus ompakti helppokäyttöinen AC-moottorin käynnistin. Tällä ohjaimella voidaan käynnistää ja pysäyttää pehmeästi nimellisvirraltaan 18A asti olevat 3-vaihe oikosulkumoottorit. RSHR idi ohjaa vain kahta vaihetta ja yksi vaihe on jatkuvasti kiinni kuormassa. Pehmokäynnistys / pysäytys tapahtuu moottorin jänitteeen ohjauksella. Normaalin käytön aikana puolijohteet ohitetaan kahdella sisäisellä releellä. äynnistys- ja pysäytysaika, kuten myös käynnistysmomentti ovat säädettävissä sisäänrakennetuilla potentiometrillä. LED-indikointi näyttää ohjaimen tilan, hälytykset sekä ylilämpötilan RSHR...V21-malleissa. RSHR idissä on valmiina integroitu jäähdytyslevy sekä DIN-kiskokiinnike. Tilausohje H-sarjan moot. ohjain Rampin säätöpotentiometri Nimellisjännite Nimellisvirta Ohjausjännite Optiot RSH R B V21 Valintakoodit alli Nimellis Nimellis Ohjausjännite Optiot Jännite Ue Virta Ie Uc RSHR: H-sarjan 22: 127/220VACrms, 50/60Hz 06: 6A AC-53b B: 24 to 110VAC/DC V20: Perusmalli moottorin ohjain 40: 230/400VACrms, 50/60Hz 12: 12A AC-53b & 110 to 480VAC V21: Rampin apusäätimillä 48: 277/480VACrms, 50/60Hz 18: 18A AC-53b Rele & Yliläm- 60: 346/600VACrms, 50/60Hz pösuoja : VACrms, 50/60Hz Valintaopas Nimellis Nimellisvirta Ie jännite Ue 6A AC-53b 12A AC-53b 18A AC-53b 220VACrms RSHR2206BV20 RSHR2212BV20 RSHR2218BV20 400VACrms RSHR4006BV20 RSHR4012BV20 RSHR4018BV20 480VACrms RSHR4806BV20 RSHR4812BV20 RSHR4818BV20 600VACrms RSHR6006BV20 RSHR6012BV20 RSHR6018BV VACrms RSHR06BV20 RSHR12BV20 RSHR18BV20 uutosoikeus pidetään ( ) 1

2 RSHR IDI uorma RSHR22..BV.. RSHR2218BV.. RSHR40..BV.. RSHR4018BV.. RSHR48..BV.. RSHR4818BV.. RSHR..BV.. RSHR18BV.. RSHR60..BV.. IEC nimellisvirta (AC-53b) RSHR A 6A RSHR A 12A RSHR A 18A Ylikuormitusjakso EN/IEC C ympäröivä lämpötila RSHR A: AC-53b:4-5:4 6A: AC-53b: 4-5:3 RSHR A: AC-53b:4-5:50 12A: AC-53b:4-5:14 RSHR A: AC-53b:4-5:50 18A: AC-53b:4-5:50 Ylikuormitusjakso EN/IEC C ympäröivä lämpötila RSHR A: AC-53b:4-5:26 6A: AC-53b: 4-5:8 RSHR A: AC-53b:4-5:62 12A: AC-53b:4-5:26 RSHR A: AC-53b:4-5:62 18A: AC-53b:4-5:62 Ylikuormitusjakso EN/IEC C ympäröivä lämpötila RSHR A: AC-53b:4-5:62 6A: AC-53b: 4-5:26 RSHR A: AC-53b:4-5:80 12A: AC-53b:4-5:50 RSHR A: AC-53b:4-5:110 18A: AC-53b:4-5:110 C RSHR / 100/ / 200/ 100 RSHR /50/40 150/ 100/ 60 RSHR / 50/ 30 60/ 50/ 30 uorman minimivirta 0.25kW 0.25kW 0.25kW oottrien teho IEC mukainen moottorin virta Ie (AC-53b) 6A 12A 18A oottorin C/UL C 220VACrms 1.1kW/ 1.5HP 3kW/ 3HP 4kW/ 5HP 400VACrms 2.2kW/ 3HP 5.5kW/ 7.5HP 7.5kW/ 10 HP 480VACrms 2.2kW/ 5HP 5.5kW/ 7.5HP 7.5kW/ 10HP 600VACrms 3kW/ 5HP 7.5kW/ 10HP 11kW/ 15HP Tekniset tiedot, yleistä Ramppi ylös aika s +/- 1.5s max. Ramppi alas aika s +/- 4s max. Vääntömomentti 0 85% LED - näytöt Syöttöjännite ON LED, vihreä Nousu/laskuramppi LED, keltainen Ohitusrele ON LED, keltainen Ylikuumenemishälytys* LED, punainen Apurele* Normaalisti auki (11, 12) Apureleen kärkienkesto* 3A, 250VAC 3A, 30VDC Form designation 1 Paino noin.800g iinnitys DIN-kisko 35mm otelon materiaali Polyamide Tekniset tiedot, tulot Ohjausjännite Uc :A VDC/AC :A VAC äytettävä taajuusalue 50/60Hz +/-10% aksimi ohjausvirta :A2 5mA :A3 5mA inimi ohjausvirta :A2 1mA :A3 1mA Eristyslujuus Eristysjännite tulojen ja jäähdytyslevyn välillä 3.5 kvrms Jännitepiikin kesto 6 kv (1.2/50us) 2 uutosoikeus pidetään ( )

3 RSHR IDI Tekniset tiedot, ympäristö äyttölämpötila -20 C C (-4 F F) Varastointilämpötila -50 C -+85 C (-58 F F) Suhteellinen kosteus <95% ei C Ympäristön vaikutusluokka 3 Suojausluokka IP20 (EN/IEC 60529) Asennusluokka Asennuskorkeus Tärinänsieto Sinimuotoinen (IEC ) III 1000 m yläpuolella yksikön rasitus pienenee 1%/100m. aksimi asennuskorkeus 2000m 13-25Hz: 2.0mm piikki Hz: 20m/s2 Syöttöjännitteet äyttöjännite Ue liittimiin L1, L2 L3 RSHR /220VAC -15% / +10% RSHR /400VAC -15% / +10% RSHR /480VAC -15% / +10% RSHR /600VAC -15% / +10% RSHR VAC Nimellistaajuus AC 50/60Hz +/-10% Rated insulation voltage 630V, accord. to EN Eristyslujuus Eristyslujuus jännitteelle Syöttöliittimiin 4 kvrms Jäähdytyslevyyn 4 kvrms Ulkoisen virtalähteen liittimiin 2.5 kvrms Jännitepiikin kesto 6 kv (1.2/50us) Ulkoisen virtalähteen vaatimukset Ulkoinen jännitesyöttö Us, A4:A5* 24VDC/AC -15% / +10% Nimellistaajuus AC 50/60Hz +/-10% aksimi syöttövirta 265mAAC, 140mADC inimi syöttövirta 195mAAC, 100mADC Eristyslujuus Eristyslujuus jännitteelle Syöttöliittimiin 2.5 kvrms Jäähdytyslevyyn 2.5 kvrms Jännitepiikin kesto * Vain RSHR -malleissa 6 kv (1.2/50us) Liitännät, tekniset tiedot Pääliititmet: L1, L2, L3, T1, T2, T3 EN mukaan jäykkä johdin hienosäikeinen ja holkki kerrattu johdin UL/CSA rated data flexible rigid (solid or stranded) Terminal screws Tightening torque Stripping length mm x 4mm mm mm2 AWG14 8 AWG14 2 x 10 AWG14 8 6x4 (cage clamp) 2.5Nm (22lb.in) with Posidrive bit 2 8.0mm Ohjausliittimet:, A2, A3, A4, A5, 11, 12 EN mukaan jäykkä johdin hienosäikeinen ja holkki kerrattu johdin UL/CSA nimellisarvot Liitinruuvit iristysmomentti uorintapituus mm mm mm2 AWG x3 (cage clamp) 0.5Nm (4.5lb.in) with Philips kärki 0 6.0mm uutosoikeus pidetään ( ) 3

4 RSHR IDI Standardit Hyväksynnät UL, cul listed (E172877) erkinnät CE EC (Sähkömagneettinen yhteensopivuus) EN/IEC mukaan Johtimista siirtyvä säteily Class A Ulkoinen säteily Class A ESD immuniteettti (EN ) 4kV kosketus, PC2 8kV säteilemällä, PC1 Säteilyn immuniteetti (EN ) 10V/m, PC1 ( Hz) Jännitteen vaihtelut ja katkokset (EN ) 0% Ue & Uc, 20ms, PC2 40% Ue & Uc, 200ms, PC2 70% Ue & Uc, 5000ms, PC2 Nopeiden transienttien kesto (EN ) Lähtö 2kV, PC1 (4kV, PC2) Tulo 2kV, PC1 Jännitepiikkien kesto (EN ) Lähtö: vaiheiden välillä 1kV, PC1 vaiheen ja maan välillä 2kV, PC1 Tulo: vaiheiden välillä 1kV, PC2 (500V, PC1) vaiheen ja maan välillä 2kV, PC2 (500V, PC1) Johtimista siirtyvä sähkömagneettinen säteily (EN ) 140dBuV, PC1 ( Hz) Huomio: EC testit on tehty 1.1kW ja 4.0kW moottoreilla. Nämä tiedot ovat suuntaa antavia EC-suojauksen toimivuudesta. Lopullisen ja luotettavan tiedon kestävyydestä saa vasta kun laite on asennettu järjestelmään. Liitinkaavio itat L1, L2, L3: Syöttöliittimet T1, T2, T3: oottorin liittimet, A2, A3: Ohjausliittimet A4, A5: Ulkonen jännitesyöttö RSHR... malleille 11, 12: Rampin (NO) apurele RSHR...V21 malleille aikki mitat mm 4 uutosoikeus pidetään ( )

5 RSHR IDI Liitäntäkaavio VAC/DC 0V VAC VAC/VDC* (vain RSHR mallit) ax. 250VAC/30VDC, 3A (käytössä vain RSHR...BV21 malleissa) T1 T2 T * 24VDC apujännitesyötölle, CG SPD24051 virtalähdettä voi käyttää Oikosulkusuojaus (EN/IEC ja UL 508 mukaan) RSHR..06BV21 RSHR..12BV21 RSHR..18BV21 Suojaustapa: 1 UL luokiteltu oikosulkusuojaus 5kA kun käytetään 10kA kun käytetään 10kA kun käytetään R5 sulaketta* R5 sulaketta* R5 sulaketta R5 sulake 220VACrms TRS12R 12A TRS20R 20A TRS30R 30A 400VACrms TRS12R 12A TRS30R 30A TRS35R 35A 480VACrms TRS12R 12A TRS20R 20A TRS30R 30A 600VACrms TRS12R 12A TRS20R 20A TRS35R 35A Suojaustapa: 2 UL luokiteltu oikosulkusuojaus 10kA kun käytetään 10kA kun käytetään 10kA kun käytetään puolijohdesulakkeita puolijohdesulakkeita puolijohdesulakkeita Puolijohdesulake Ferraz Shawmut Ferraz Shawmut Ferraz Shawmut 25A, Class URC 40A, Class URC 40A, Class URC Art. No. 6.9 CP grc Art. No. 6.9 CP grc Art. No. 6.9 CP grc * 10kA RSHR60 malleille uutosoikeus pidetään ( ) 5

6 RSHR IDI Toimintakaavio 100% otor voltage Time 1 Nousuaika s. Aika nollasta täyteen jännitteeseen. 2 Laskuaika 0.5 to 20 s. Aika täyden kuorman jännitteestä nollaan. 3 äynnistysmomentti 0-85% jännitteestä nousurampissa. Toimintakaaviot RSHR IDI aavio 1: Normaali toiminta Pääjännite L1, L2, L3 Lisäjännite A4, A5* oottorin jännite T1, T2, T3 Ohjausjännite Uc Rampin ** Apurele Jännite päällä LED Ramppi LED Ohitus päällä LED Ylilämpö LED** aavio 2: Laitteen ylikuumenemishälytys ** Pääjännite L1, L2, L3 Lisäjännite A4, A5* oottorin jännite T1, T2, T3 Ohjausjännite Uc Rampin ** Apurele Laitteen ylilämpötila Jännite päällä LED Ramppi LED Ohitus päällä LED Ylilämpö hälytys LED** aavio 3:Laitteen ylikuumenemishälytys puolijohteiden ohitustilassa ** Pääjännite L1, L2, L3 Lisäjännite A4, A5* oottorin jännite T1, T2, T3 Ohjausjännite Uc Rampin ** Apurele Laitteen ylilämpötila Jännite päällä LED Ramppi LED Ohitus päällä LED Ylilämpö hälytysled** * Vain RSHR malleissa ** Vain RSHR...BV21 malleissa Huom: RSHR malleissa katkaise aina pääjännite ennen apujännitteen katkaisua laitteen toiminnan varmistamiseksi. 6 uutosoikeus pidetään ( )

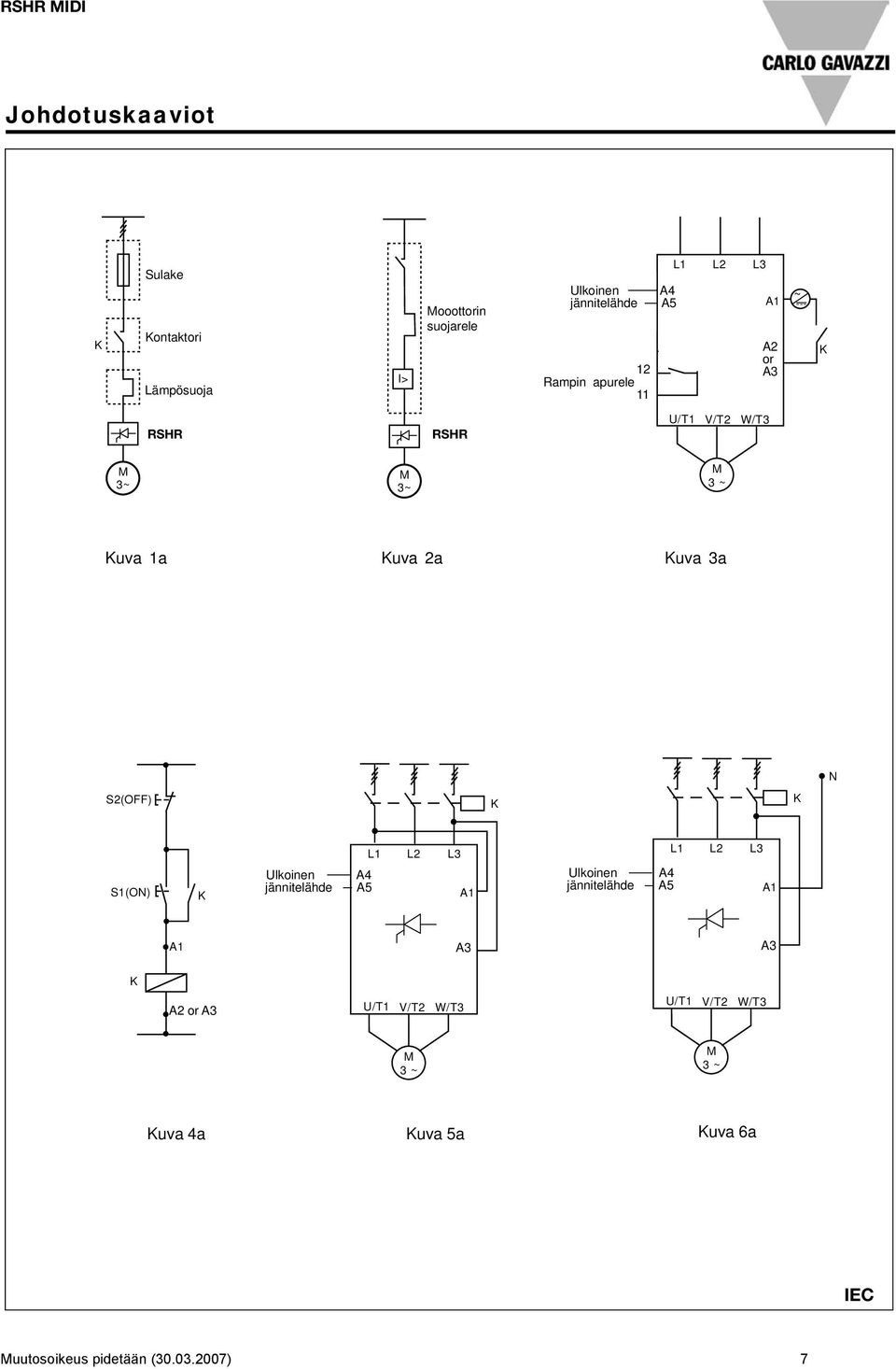

7 RSHR IDI Johdotuskaaviot Sulakee ontaktori ar Lämpösuoja Ld I> otor ooottorin protection suojarele relay otor PT Ulkoinen jännitelähde input Alarm 11 Bypass ON Rampin apurele Common A4 P1 A5 P2 A2 or A2 A3 ~ --- RSHR RSHP RSHP RSHR U/T1 V/T2 W/T3 3~ 3~ uva 1a uva 2a uva 3a N S2(OFF) S1(ON) Ulkoinen A4 Ulkoinen A4 jännitelähde A5 jännitelähde A5 A2 A3 A2 A3 A2 or A3 U/T1 V/T2 W/T3 U/T1 V/T2 W/T3 uva 4a uva 5a uva 6a IEC uutosoikeus pidetään ( ) 7

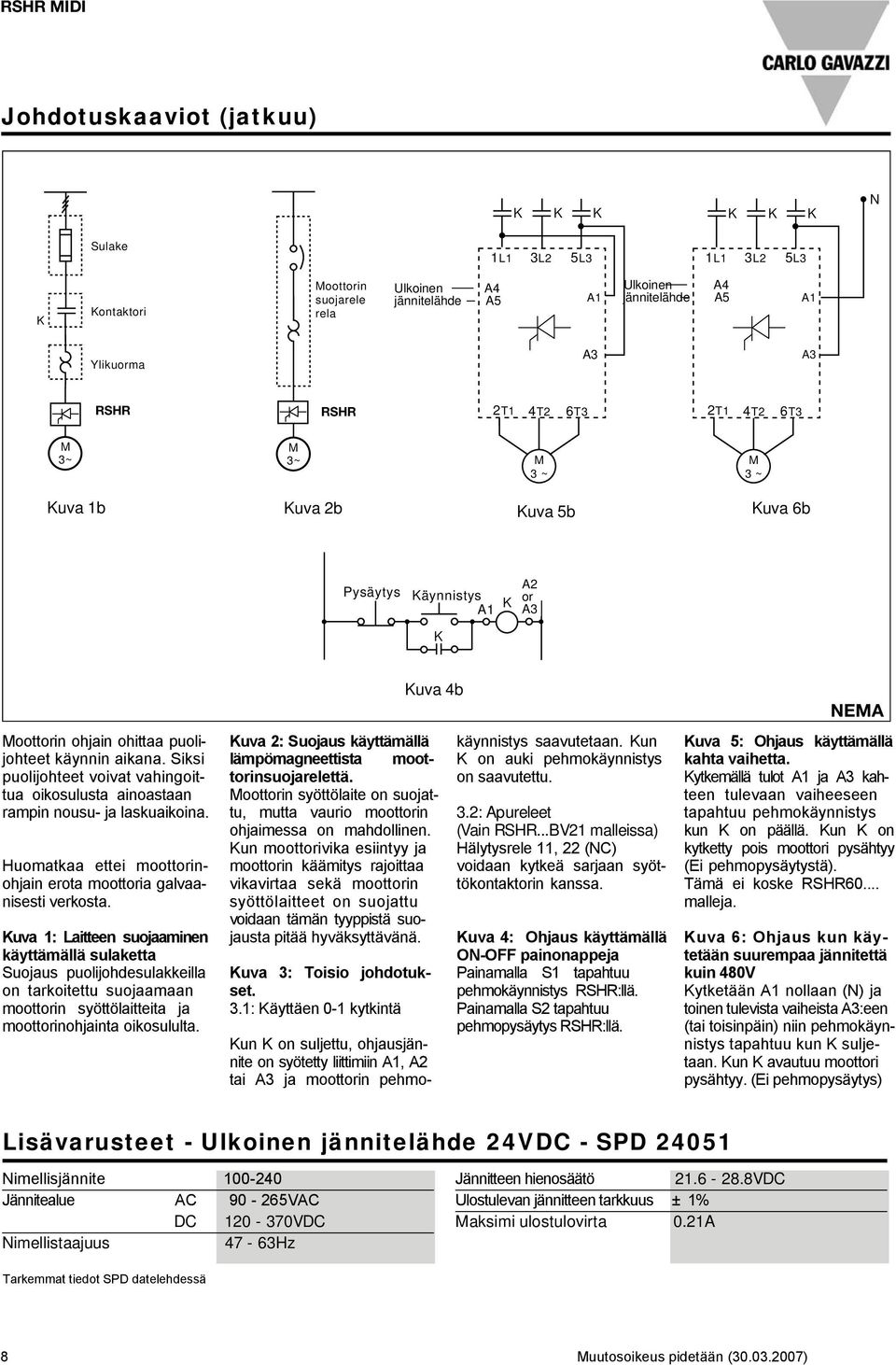

8 RSHR IDI Johdotuskaaviot (jatkuu) N Sulake 1L1 3L2 5L3 1L1 3L2 5L3 ontaktori oottorin suojarele rela Ulkoinen A4 Ulkoinen A4 jännitelähde A5 jännitelähde A5 A2 Ylikuorma A3 A2 A3 RSHP RSHR RSHP RSHR 2T1 4T2 6T3 2T1 4T2 6T3 3~ 3~ uva 1b uva 2b uva 5b uva 6b Pysäytys äynnistys A2 or A2 A3 oottorin ohjain ohittaa puolijohteet käynnin aikana. Siksi puolijohteet voivat vahingoittua oikosulusta ainoastaan rampin nousu- ja laskuaikoina. Huomatkaa ettei moottorinohjain erota moottoria galvaanisesti verkosta. uva 1: Laitteen suojaaminen käyttämällä sulaketta Suojaus puolijohdesulakkeilla on tarkoitettu suojaamaan moottorin syöttölaitteita ja moottorinohjainta oikosululta. uva 4b uva 2: Suojaus käyttämällä lämpömagneettista moottorinsuojarelettä. oottorin syöttölaite on suojattu, mutta vaurio moottorin ohjaimessa on mahdollinen. un moottorivika esiintyy ja moottorin käämitys rajoittaa vikavirtaa sekä moottorin syöttölaitteet on suojattu voidaan tämän tyyppistä suojausta pitää hyväksyttävänä. uva 3: Toisio johdotukset. 3.1: äyttäen 0-1 kytkintä un on suljettu, ohjausjännite on syötetty liittimiin, A2 tai A3 ja moottorin pehmokäynnistys saavutetaan. un on auki pehmokäynnistys on saavutettu. 3.2: Apureleet (Vain RSHR...BV21 malleissa) Hälytysrele 11, 22 (NC) voidaan kytkeä sarjaan syöttökontaktorin kanssa. uva 4: Ohjaus käyttämällä ON-OFF painonappeja Painamalla S1 tapahtuu pehmokäynnistys RSHR:llä. Painamalla S2 tapahtuu pehmopysäytys RSHR:llä. NEA uva 5: Ohjaus käyttämällä kahta vaihetta. ytkemällä tulot ja A3 kahteen tulevaan vaiheeseen tapahtuu pehmokäynnistys kun on päällä. un on kytketty pois moottori pysähtyy (Ei pehmopysäytystä). Tämä ei koske RSHR60... malleja. uva 6: Ohjaus kun käytetään suurempaa jännitettä kuin 480V ytketään nollaan (N) ja toinen tulevista vaiheista A3:een (tai toisinpäin) niin pehmokäynnistys tapahtuu kun suljetaan. un avautuu moottori pysähtyy. (Ei pehmopysäytys) Lisävarusteet - Ulkoinen jännitelähde 24VDC - SPD Nimellisjännite Jännitealue AC VAC DC VDC Nimellistaajuus 47-63Hz Jännitteen hienosäätö VDC Ulostulevan jännitteen tarkkuus ± 1% aksimi ulostulovirta 0.21A Tarkemmat tiedot SPD datelehdessä 8 uutosoikeus pidetään ( )
