1 Puhdasvesi-risteily 2017 Takuuaikana huomioitavaa Simo Heininen Suomen Puhdasvesi Yhtiöt Suomen Vesi-isännöinti - Suomen Vesikoulutus Saneeraus mitä ja milloin? Saneeraus alkaa jo 5 vuotta ennen suunnitelmien laadintaa Laitejärjestelmästä riippumatta (IV-, talotekniikka, AV-, LVIS-, vedenkäsittely) käyttöhavainnot ja opertointitiedot tulee dokumentoida kunnostuksista ja kesäseisakeista saatu kokemus on hyödynnettävä täysmääräisesti myös saneerauksen alkumetreillä Tiedon ja kokemuksen ketju katkeaa monta kertaa käyttäjät ovat kärsineet vuosia suunnittelijalla saattaa olla ensimmäinen suunnittelukohde valvojalla saattaa olla ensimmäinen valvontakohde toteuttajalla saattaa olla ensimmäinen toteutuskohde loppukäyttäjän organisaatio on hajallaan ja laatua ei valvota oikein

2 Valaistus Tekniset tilat Toimintaympäristön vaikutus saneerauksessa Sisäilman lämpötila Viranomaisvelvoitteet Asiakastilat Vedenkäsittely Kokemus Perehdytys Energian säästötavoitteet Vuodenajat Sisäilman kosteus Ennakoitavissa oleva asiakaskuorman muuttuminen saneerauksen päätyttyä Ilmanvaihto Ilmanpainesuhteet Materiaalit Käyttötalousbudjetti Talotekniikka Investointibudjetti Kunnallispolitiikka Säilytettävät Päivystys Asiakasturvallisuus rakenteet ja Henkilöresurssit rakennuskanta Toimintaympäristön vaikutus Tavoitellaanko BAT:ita? Paras allasvesitekniikka on sellainen vedenpuhdistusjärjestelmä, että asiakkaalla on varaa sen perusteltuun ja täysmittakaavaiseen hankintaan, ammattimaiseen, vesikemian luonnonlakeja kunnioittavaan ylläpitoon sekä suunnitelmalliseen korjaamiseen, järjestelmän ja toimintaympäristön elinkaaritarpeet huomioiden. Suomen allasvesimarkkinoilla ei ole riittävästi kokemusperäistä tietotaitoa ja laadukasta kilpailua, jotta nämä tavoitteet toteutuisivat. Lainaus: Simo Heininen Bat Waterman

3 Toimintaympäristön vaikutus Valaistus Uimahallin allashuoneen ledivalaistus Kouvolan urheilupuiston uimahallin allashuoneen valaistussaneeraus toteutettiin DALI-ohjattuna ledijärjestelmänä, jossa päivänvalosäätö on merkittävä energiatehokkuustekijä. Järjestelmässä on kolme valaistustilannetta: asiakasuinti-, harjoittelu- ja kilpailutilanne. Valaistus toteutettiin Philipsin kemikaalinkestävillä PACIFIC WT461C LED38S / 840 PSD WB L1300 -valaisimilla ja Helvarin ohjausjärjestelmällä (Imagine 920 -reititin, Digidim 312 -multisensori, painike 127). VALMISTUMISAIKA: elokuu KUVA: Timo Mattila...huoltotyöt altaan yläpuolella?...valomäärämittaukset käyttöönottovaiheessa ja 2 kertaa takuuaikana... Toimintaympäristön vaikutus Valaistus Onko valaistussuunnittelussa ja toteutuksessa otettu huomioon tekniset huoltotarpeet ja siivous, vai kuuluuko siivoojan perusvarustukseen tehokas otsalamppu?

4 Toimintaympäristön vaikutus Asiakasympäristö Vastavirtauintilaitteet Niskahierontapisteet Vesiefekti- ja hierontajärjestelmät Virheellisesti mitoitetut ja ohjatut lisäjärjestelmät saattavat nostaa sähköenergian kulutusta 40%. Toimintaympäristön vaikutus Isntrumentointi Erilaisten instrumenttien avulla saadaan mittaustietoa, jonka perusteella ohjataan ja säädetään järjestelmää sekä valvotaan allasveden laatua. Mm. Virtausmittaukset, Pinnankorkeusmittaukset Suodatinvastus/painehäviömittaukset UV-intensiteetin mittaus Suhteellinen kosteus, ilman virtausnopeus, lämpötila Veden laatuparametrien mittaus: ph, vapaa kloori, sidottu kloori, redox-potentiaali, johtokyky ym. Turvallisuusanturit Mittareiden kalibrointi!

5 Toimintaympäristön vaikutus Saneerauksen aikataulu Pystytäänko projektiaikatauluissa noudattamaan entistä vaativampia laitetoimittajien, materiaalitoimittajien ja asiantuntijoitten neuvoja? ABL Laatat ohjeistuksia... Toimintaympäristön vaikutus Mitoitus-, asennus vai käyttöönotto Missä vika?

6 Takuuaikana on reagoitava riittävän nopeasti muutoin tulee kallista Selviä korroosio-ongelmia todettiin joulukuussa 2012 ( Impivaaran uimahalli) urakan sekavat ja ristiriitaiset sopimussuhteet viivästyttivät takuuaikaisia selvityksiä kenen ammattitaito todella riittää? Huippuasiantuntijoilla kädet täynnä työtä... mitä saavutetaan selvittelyllä, onko helpompi vaihtaa materiaalit? Konsultointityöt kestivät : rakennuttajan vastine kyllä ruostumatonkin teräs ruostuu uimahallissa - MUTTA KUN SITÄ EI EDES SAA VALITA UIMAHALLIIN KAIDEMATERIAALIKSI! Miten toteutan kapasiteettikokeet? Uima-allas Tasausallas Korvausvesi = talousvesi Pumppu ph:n säätökemikaali Desinfiointikemikaali Suodatin Lämmön -vaihdin Saostuskemikaali

7 NÄYTEVEDENOTTO 1 Uima-allas Tasausallas Mittakammio Säädin Annostelu 3 2 Suodatin Pienien altaiden säätö

8 Näytteenottopiste Annostelupumput

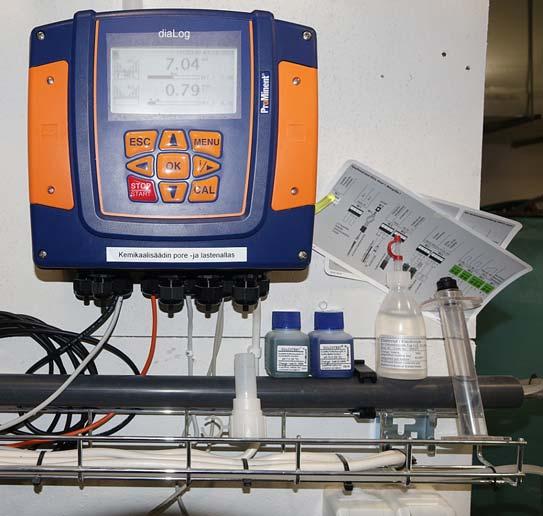

9 Mittaus, käyttötarkkailu ja säätimet Pieni allas Altaan vesitilavuus 0,5 m³ Tavoite altaassa DPD1 = 0,7 mg/l Eli koko altaassa on vain 350 mg klooria 10 % natrumhypokloriitti sisältää mg/l klooria Altaan kerta-annos olisi 0,003 l klooria Yksi tippa on noin 0,5 ml

10

11

12

13 Kloorin annostelu

14 PH:n säätö kemikaalin annostelu Saostuskemikaalin annnostelu

15 Epätasainen klooripitoisuus Poreallas kloori 0,3 Lastenallas Kloori 0,7 Kloorin syöttöpiste

16 Epätasainen klooripitoisuus Poreallas kloori 0,3 Lastenallas Kloori 0,7 Kloorin syöttöpiste

17 ph:n säätö
