1 Talotekniikkapalvelut tilapalveluissa Dosentti, TkT TKK LVI-laboratorio

2 CUBENet Talotekniikan tulevaisuuden elinkaaripalvelut TKK LVI-laboratorio TKK Rakentamistalous VTT Tuotteet ja tuotanto VTT Rak. ja yhdyskuntatekn. Motiva Oy Tekes CUBE-tekn.ohjelma ABB Current Oy Are Oy Helsingin Energia HKR-Rakennuttaja HUS-Kiinteistöt Oy ISS-Palvelut Oy JP-Talotekniikka TAC Atmostech Kiinteistön Tuottoanalyysit Oy Puzair Oy Skanska Oy SOK Kiinteistötoiminnot SRV Yhtiöt Oyj Turku Uponor Suomi Oy YIT Kiinteistötekniikka Oy

3 CubeNet elinkaarimallit ja -palvelut Toteuttaja vastaa taloteknisistä järjestelmistä perinteistä takuuaikaa pidemmällä ja laajemmalla vastuulla Talotekniikan aikaansaannosta, olosuhteita, ym. voidaan katsoa palveluna Toteuttajan vastuisiin sisältyy suunnittelu ja toteutus sekä vastuuta järjestelmien ylläpidosta ja kunnossapidosta erikseen sovittavan ajan pituudelta Elinkaarimallit mahdollistavat: hyvän ja energiatehokkaan sisäilmaston varmistamisen siirtymisen laitetoimituksista palveluntuottajiksi

4 Talotekniikan elinkaaripalvelut Lopputuloksesta, eli valmiin rakennuksen sisäilmastosta pitää pystyä sopimaan entistä tarkemmin (eri suunnitteluratkaisut kilpailevat keskenään) Lopputulos (sisäilmasto ja energiatehokkuus) pitää pystyä myös todentamaan, koska se vaikuttaa olennaisesti elinkaarikustannuksiin Hankkeessa käytettävistä todentamismenetelmistä on myös sovittava jo hankesuunnitteluvaiheessa

5 Kiinteistöalan palvelukäsitteet TILAPALVELUT KIINTEISTÖPALVELUT Kiinteistön ylläpitoon liittyvät palvelut KÄYTTÄJÄ- PALVELUT Kiinteistönhoito kiinteistön huolto tekn. järjestelmien hoito siivous ulkoalueiden hoito jätehuolto Kunnossapito viallisten ja kuluneiden osien uusiminen turvapalvelut ravintolapalvelut postitus aulapalvelut puhelinpalvelut tietoverkkopalvelut kopiointipalvelut ym. tukipalvelut Tilapalvelut tilojen ominaisuuksiin kohdistuvia ja käyttäjän toimintaa tukevia palveluita (RAKLI) Elinkaarimallit vaativat myös uusien palvelujen määritykset

6 Talotekniikkapalvelujen määritys TILAPALVELUT OLOSUHDE- JA JÄRJESTELMÄPALVELUT KIINTEISTÖPALVELUT Kiinteistön ylläpitoon liittyvät palvelut KÄYTTÄJÄ- JA TUKIPALVELUT Olosuhdepalvelut lämpöolosuhteet sisäilman laatu valaistusolosuhteet veden laatu sähkönjakelu TATE-turva LVI-ääniolosuhteet sisäinen liikenne ICT energiatehokkuus muuntojoustavuus Pidetään kohde saman tasoisena kuin sen valmistumisajankohtana Järjestelmäpalvelut ilmanvaihto lämmitys jäähdytys vesi ja viemäri valaistus sähkö rakennusautomaatio Kiinteistönhoito kiinteistön huolto tekn. järjestelmien hoito siivous ulkoalueiden hoito jätehuolto Pidetään olosuhteet halutulla tasolla Kunnossapito viallisten ja kuluneiden osien uusiminen Talotekniset palvelut turvapalvelut ravintolapalvelut postitus aulapalvelut puhelinpalvelut tietoverkkopalv. kopiointipalvelut ym. tukipalvelut helpdesk kehitys kustannusten kohdistaminen mittaus ja raportointi tiedotus ja koulutus ympäristö

7 Olosuhde- ja järjestelmäpalvelut Ympäristötehokkuus Turvallisuus Lopputuote / tavoite Kustannustehokkuus Terveellisyys Viihtyvyys Tuottavuus Olosuhdepalvelut Järjestelmäpalvelut Lämpöolosuhteet Valaistusolosuhteet Rakennusautomaatio Vesi- ja viemäri Palvelutasojen kuvaus Sisäilman laatu Hygienia Palvelu Energia Turva Siivous Järjestelmävaatimukset Valaistus Ilmanvaihto Järjestelmä Lämmitys Jäähdytys Sprinkleri Puhallin LTO Patteri Komponentti Suodatin Kostutin Säädin Pumppu Olosuhde- ja järjestelmäpalvelut ovat keskenään vaihtoehtoisia palvelukuvauksia, joista valitaan se, jonka laatuvaatimuksista halutaan sopia

8 Palvelutasoista sopiminen Rakennuttajakonsultti Rakennuttaja Käyttäjä Hankeohjelma Projektinjohtaja Kiinteistöjohtaja Suunnitteluohje Suunnittelijat Urakoitsijat Palvelun tuottajat Sanalliset kuvaukset hankeohjelmassa + sisäilmastoluokat Sopimuksen synnyttyä projektinjohtaja toimii rakennuttajan edustajana suunnittelijoita, urakoitsijoita ja muita palveluntuottajia kohden Sovitut laatutasot kirjoitetaan rakentamisen kielellä auki

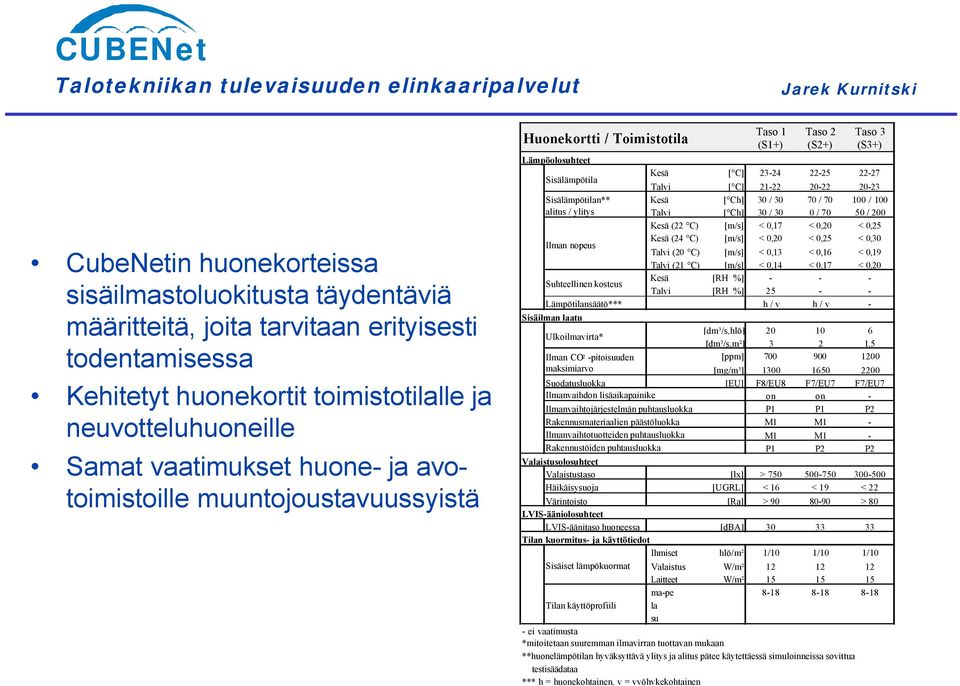

9 CubeNetin huonekorteissa sisäilmastoluokitusta täydentäviä määritteitä, joita tarvitaan erityisesti todentamisessa Kehitetyt huonekortit toimistotilalle ja neuvotteluhuoneille Samat vaatimukset huone- ja avotoimistoille muuntojoustavuussyistä Huonekortti / Toimistotila Lämpöolosuhteet Sisälämpötila Sisälämpötilan** alitus / ylitys Ilman nopeus Taso 1 (S1+) Taso 2 (S2+) Taso 3 (S3+) Kesä [ C] Talvi [ C] Kesä [ Ch] 30 / / / 100 Talvi [ Ch] 30 / 30 0 / / 200 Kesä (22 C) [m/s] < 0,17 < 0,20 < 0,25 Kesä (24 C) [m/s] < 0,20 < 0,25 < 0,30 Talvi (20 C) [m/s] < 0,13 < 0,16 < 0,19 Talvi (21 C) [m/s] < 0,14 < 0,17 < 0,20 Suhteellinen kosteus Kesä [RH %] Talvi [RH %] Lämpötilansäätö*** h / v h / v - Sisäilman laatu Ulkoilmavirta* Ilman CO 2 -pitoisuuden maksimiarvo [dm³/s,hlö] [dm³/s,m²] 3 2 1,5 [ppm] [mg/m³] Suodatusluokka [EU] F8/EU8 F7/EU7 F7/EU7 Ilmanvaihdon lisäaikapainike on on - Ilmanvaihtojärjestelmän puhtausluokka P1 P1 P2 Rakennusmateriaalien päästöluokka M1 M1 - Ilmanvaihtotuotteiden puhtausluokka M1 M1 - Rakennustöiden puhtausluokka P1 P2 P2 Valaistusolosuhteet Valaistustaso [lx] > Häikäisysuoja [UGRL] < 16 < 19 < 22 Värintoisto [Ra] > > 80 LVIS-ääniolosuhteet LVIS-äänitaso huoneessa [dba] Tilan kuormitus- ja käyttötiedot Ihmiset hlö/m² 1/10 1/10 1/10 Sisäiset lämpökuormat Valaistus W/m² Laitteet W/m² ma-pe Tilan käyttöprofiili la su - ei vaatimusta *mitoitetaan suuremman ilmavirran tuottavan mukaan **huonelämpötilan hyväksyttävä ylitys ja alitus pätee käytettäessä simuloinneissa sovittua testisäädataa *** h = huonekohtainen, v = vyöhykekohtainen

10 Todentaminen CubeNet kehittää ja määrittää todentamistavat ja menetelmät Hankesuunnitteluvaihe: Palvelutasojen todentamisen vaatimukset rakennusautomaatiolle Ylläpitovaiheen varsinainen todentaminen: Ajankohdat Tekninen todentaminen: Rakennusautomaation hyväksikäyttö Mittaukset Simulointimallien hyväksikäyttö jos käytössä muutoksia Sisäilmastokyselyt

11 Yhteenveto Elinkaarimalleissa tarvitaan uusia palveluja Sisäilmastosta ja sen todentamisesta pitää pystyä entistä tarkemmin sopimaan kun kilpaillaan elinkaariedullisuudella sovitulla laatutasolla Elinkaarihankkeen työkaluja tarvitaan Tulokset hyödynnettävissä myös perinteisissä toteutusmuodoissa CubeNet hanke käynnissä asti
