1 Carevo Käyttöohjeet 04.BA.08_11FI 01/ with people in mind

2 VAROITUS Lue nämä käyttöohjeet ja niihin liittyvät asiakirjat aina ennen tuotteen käyttöä. Näin vältät tapaturmat. Käyttöohjeiden lukeminen on pakollista. Suunnitteluperiaate ja tekijänoikeudet ja ovat ArjoHuntleigh-yritysryhmän omistamia tavaramerkkejä. ArjoHuntleigh Koska kehitämme tuotteitamme jatkuvasti, pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta. Tämän julkaisun sisältöä tai sen osia ei saa kopioida ilman ArjoHuntleighin lupaa.

3 Sisältö Esipuhe...4 Käyttötarkoitus...5 Turvaohjeet...6 Valmistelevat toimenpiteet...7 Carevo-suihkuvaunumallit...8 Carevo-suihkuvaunun ohjeet...9 Osien nimitykset...10 Tuotteen kuvaus / toiminnot...12 Ohjauspaneeli...12 Painikkeiden toiminnot...12 Pyöräjarrut...12 Suora-ajolukitus...12 Hätäpysäytin...13 Turvapysäyttimen toiminta...13 Ergonominen toiminta-alue...13 Joustoalue...13 Tukikahvat...14 Sivulaidat...14 Säädettävä selkätuki...15 Patjan kiinnittäminen/irrottaminen...15 Veden tyhjennysaukon tulppa...16 Tyhjennysputket...16 Tyyny...17 Suihkukahvan pidike...17 Akku...17 Siirtyminen sängystä...18 Siirtyminen sänkyyn...21 Siirtyminen nostoliinanostimesta...24 Siirtyminen nostoliinanostimeen...26 Suihkuta potilas...28 Käyttö kotihoidossa...32 Puhdistus- ja desinfiointiohjeet...34 Akkua koskevat ohjeet...38 Hoito ja ennalta ehkäisevä kunnossapito...39 Hälytykset ja äänimerkit...42 Vianmääritys...43 Tekniset tiedot...44 Mitat...46 Tarrat...48 Standardien ja hyväksyntöjen luettelo...50 Sähkömagneettinen yhteensopivuus...52 Osat ja lisävarusteet

4 Esipuhe Kiitämme ArjoHuntleigh-laitteen hankinnasta. Tämä Carevo -suihkuvaunu kuuluu laatutuotteiden sarjaan, joka on suunniteltu erityisesti sairaaloita, palvelutaloja ja muita hoitolaitoksia varten. Pyydämme ottamaan yhteyttä, mikäli ArjoHuntleigh-tuotteen käytöstä tai hoidosta on kysyttävää. Lue nämä käyttöohjeet huolellisesti! Lue nämä käyttöohjeet kokonaisuudessaan, ennen kuin alat käyttää Carevo-suihkuvaunua. Näissä käyttöohjeissa annetut tiedot ovat oleellisen tärkeitä laitteen oikean käytön ja hoidon kannalta. Käyttöohjeiden noudattaminen auttaa pitämään laitteen hyvässä toimintakunnossa ja varmistaa sen tarkoituksenmukaisen toiminnan. Näissä käyttöohjeissa annetaan myös turvallisuutesi kannalta tärkeitä tietoja, jotka on luettava ja sisäistettävä mahdollisten vahinkojen välttämiseksi. ArjoHuntleigh-laitteeseen tehdyt luvattomat muutokset voivat vaikuttaa sen turvallisuuteen. ArjoHuntleigh ei vastaa onnettomuuksista, vahingoista tai toimintaongelmista, jotka johtuvat sen tuotteisiin tehdyistä luvattomista muutoksista. Ilmoittaminen odottamattomista toiminnoista tai tapahtumista Ota yhteys paikalliseen ArjoHuntleigh-edustajaan, jos huomaat odottamattomia toimintoja tai tapahtumia. Yhteystiedot ovat näiden käyttöohjeiden viimeisellä sivulla. Huolto ja tuki Carevo-suihkuvaunun turvallisuus ja moitteeton toiminta on varmistettava huollattamalla se kerran vuodessa valtuutetussa huoltoliikkeessä. Katso kohta Hoito ja ennalta ehkäisevä kunnossapito sivulla 39. Jos tarvitset lisätietoja, ota yhteys ArjoHuntleighiin saadaksesi käyttöösi kattavan tuki- ja huolto-ohjelman tuotteesi turvallisuuden, luotettavuuden ja arvon maksimoimiseksi. Paikallinen ArjoHuntleigh-edustaja auttaa myös varaosien hankinnassa. Katso yhteystiedot näiden käyttöohjeiden viimeiseltä sivulta. Muut tiedot Jos näiden käyttöohjeiden mukana toimitetaan DVD, huomaa, ettei se korvaa näiden käyttöohjeiden sisältämiä tietoja. Käyttöohjeissa on lisää erittäin tärkeitä turvallisuusohjeita. Näiden käyttöohjeiden määritelmät. VAROITUS Merkitys: Turvallisuusvaroitus. Tämän varoituksen laiminlyönnistä voi seurata itseesi tai muihin kohdistuva henkilövahinko. HUOMAUTUS Merkitys: Näiden ohjeiden laiminlyönnistä voi seurata koko järjestelmän tai sen osien vaurioituminen. HUOM: Merkitys: Tässä annetaan tärkeää tietoa tämän järjestelmän tai laitteen asianmukaisesta käytöstä. VIHJEET Merkitys: Nämä tiedot helpottavat työnkulun tietyn tehtävän suorittamista. Merkitys: Valmistajan nimi ja osoite. 4

5 Käyttötarkoitus Laitteen käytössä on noudatettava sen käyttötarkoitusta ja turvaohjeita. Jollet ymmärrä jotakin ohjetta, ota yhteys ArjoHuntleigh-edustajaasi. Tämä laite on tarkoitettu palvelutalojen, ryhmäkotien, erityishoitolaitosten, hoitokotien, sairaaloiden ja kotihoidon potilaiden hygieniasta huolehtimisen avuksi esimerkiksi pukemiseen/riisumiseen ja suihkussa käyttämiseen. Carevo-suihkuvaunua käyttävällä hoitohenkilökunnalla tulee olla asianmukainen koulutus ja riittävät tiedot hoitoympäristöstä ja sen yleisistä toimintatavoista ja menetelmistä, ja heidän tulee noudattaa tässä käyttöohjeessa annettuja ohjeita. Potilas voidaan siirtää Carevo-suihkuvaunuun/- suihkuvaunusta kattonostimella, liikuteltavalla passiivisella nostolaitteella tai sivusuuntaisesti sängystä/sänkyyn käyttämällä sopivaa liukualustaa. Carevo-suihkuvaunua saa käyttää vain näissä käyttöohjeissa mainittuihin tarkoituksiin. Kaikenlainen muu käyttö on kiellettyä. Laitteen käyttöikä Tämän laitteen odotettavissa oleva käyttöikä on kymmenen (10) vuotta, mutta akun käyttöikä on säilytyksestä, käyttötiheydestä ja latausväleistä riippuen 2-5 vuotta. Käyttöikätiedot annetaan edellyttäen, että ennaltaehkäisevästä kunnossapidosta huolehditaan käyttöohjeissa annettujen Hoito- ja kunnossapito-ohjeiden mukaisesti. Kulutuksesta riippuen joitakin laitteen osia, kuten pyörät ja patja, on kenties vaihdettava laitteen käyttöiän aikana käyttöohjeissa annettujen tietojen mukaisesti. Potilaan arviointi Suosittelemme, että hoitolaitoksessa noudatetaan säännöllistä arviointimenettelyä. Hoitohenkilökunnan tulee arvioida jokainen potilas ennen laitteen käyttöä seuraavien seikkojen kannalta: Tuote on tarkoitettu ensisijaisesti potilaille, jotka ovat passiivisia ja hoidosta täysin riippuvaisia. Jotta potilas pysyy Carevo-suihkuvaunussa turvallisessa makuuasennossa, häneltä vaaditaan tiettyä rajallista liikuntakykyä tai kykyä ymmärtää ohjeita, kun häntä kehotetaan pysymään tietyssä asennossa. Mikäli potilas ei täytä näitä vaatimuksia, hänen hoidossaan on käytettävä toisenlaista laitetta/järjestelmää. Ennen potilaan siirtämistä ja hänen hoitoaan, hoitoympäristö ja potilaan tila on arvioitava niin, että hoitohenkilöstöä on paikalla riittävä määrä tehtävää ajatellen. Potilaan paino ei saa olla yli 182 kg (400 lbs). Tuote on tarkoitettu yli 120 cm:n (3 11 ) pituisille potilaille. 5

6 Turvaohjeet VAROITUS Loukkaantumisen välttämiseksi potilasta ei saa koskaan jättää ilman valvontaa. VAROITUS Jotta potilas ei putoa laitteesta, varmista, että sivulaidat ovat lukitussa asennossa. HUOMAUTUS Laitevaurioiden välttämiseksi Carevo-suihkuvaunun läheisyydessä ei saa koskaan käyttää teräviä esineitä. Ne voivat tehdä viiltoja patjaan. VAROITUS Jotta vältetään laitteen kallistuminen ja potilaan putoaminen, älä käytä laitetta lattialla, jossa on viettäviä viemäriaukkoja, aukkoja tai kallistuksia, joiden suhde on yli 1:50 (1,15 ). VAROITUS Varmista putoamisen välttämiseksi siirron aikana aina, että jarruja käytetään kaikissa käytettävissä laitteissa. VAROITUS Jotta laite ei kallistu eikä potilas putoa, älä istu laitteen pääpuolella tai jalkopäässä. VAROITUS Räjähdysten ja tulipalon välttämiseksi laitetta ei saa käyttää happirikkaassa tilassa, lämmönlähteen tai syttyvien anestesiakaasujen läheisyydessä. HUOMAUTUS Laitevaurioiden välttämiseksi Carevosuihkuvaunua tulee nostaa aina vain toisesta päästä kerrallaan (pääpuolelta tai jalkopäästä). Älä koskaan nosta molemmista päistä yhtä aikaa. 6

7 Valmistelevat toimenpiteet Toimenpiteet ennen ensimmäistä käyttökertaa (11 vaihetta) 1 Tarkasta Carevo-suihkuvaunu silmämääräisesti kuljetusvaurioiden varalta. 2 Pakkausmateriaalit tulee kierrättää paikallisten määräysten mukaisesti. 3 Tarkasta, että kaikki laitteeseen kuuluvat osat ovat mukana. Vertaa kohtaan Osien nimitykset sivulla 10. Mikäli jokin osa puuttuu tai on vahingoittunut, tuotetta ei saa käyttää! 4 Lue käyttöohjeet. 5 Ota latauslaite pois pakkauksesta. Lue lisätiedot latauksesta ja laturin asentamisesta NEA akkulaturin käyttöohjeista. 6 Lataa akkua 24 tuntia. 7 Testaa, että Carevo-suihkuvaunu toimii asianmukaisesti. Lue kohta Hoito ja ennalta ehkäisevä kunnossapito sivulla Desinfioi tuote. Lue kohta Hoito ja ennalta ehkäisevä kunnossapito sivulla Varaa Carevo-suihkuvaunun säilyttämiseen kuiva, hyvin ilmastoitu ja auringonpaisteelta suojattu paikka. 10 Valitse käyttöohjeille tietty paikka, jossa ne ovat aina käyttäjien saatavilla. 11 Varmista, että käytössä on pelastussuunnitelma potilashätätilanteen varalta. Toimenpiteet ennen jokaista käyttökertaa (5 vaihetta) 1 Tarkasta, että kaikki osat ovat paikallaan. Vertaa kohtaan Osien nimitykset sivulla Tarkasta laite huolella vaurioiden varalta (tarkasta myös patja viiltojen varalta). 3 Mikäli jokin osa puuttuu tai on vahingoittunut, tuotetta EI saa käyttää! 4 VAROITUS Epäpuhtauksien poistamiseksi on aina noudatettava käyttöohjeissa annettuja desinfiointiohjeita. 5 Varmista, että akku on ladattu täyteen. Lue NEA akkulaturin käyttöohjeet. HUOM: Mikäli tuote herättää kysymyksiä, saat aina neuvoja ja ohjeita paikalliselta ArjoHuntleighedustajalta. Katso yhteystiedot näiden käyttöohjeiden viimeiseltä sivulta. 7

8 Carevo-suihkuvaunumallit Carevo-suihkuvaunu ilman säädettävää selkätukea (vakiomalli) BAC (Eurooppa ja Pohjois-Amerikka) BAC (Japani) BAC (Australia) Pituus: mm (78 3/4 tuumaa) Carevo-suihkuvaunu säädettävällä selkätuella BAC (Eurooppa ja Pohjois-Amerikka) BAC (Japani) BAC (Australia) Pituus: mm (78 3/4 tuumaa) 8

9 Carevo-suihkuvaunun ohjeet Kuva 1 Jalkopää Pääpuoli Aseta potilas Carevo-suihkuvaunuun siten, että pää tulee pääpuolelle ja jalat jalkopäähän. Varmista, että potilaan lantio asettuu joustoalueen keskelle. (Katso kuva 1) HUOM: Carevo-suihkuvaunussa on vähäinen kallistus veden tyhjennysaukkoa kohti. Joustoalue Kuva 2 Hätäpysäytin Hoitajan on oltava kuljetuksen aikana Carevo-suihkuvaunun pääpuolella. Näin hoitaja on hätätilanteessa lähellä hätäpysäytintä. (Katso kuva 2) Kuljetussuunta 9

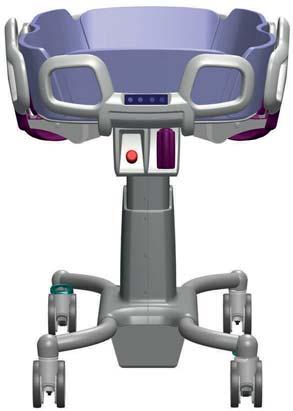

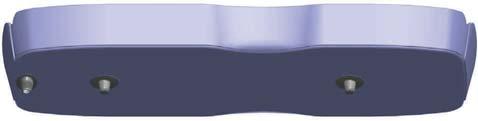

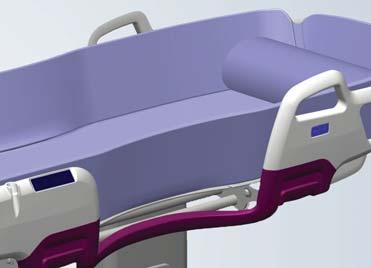

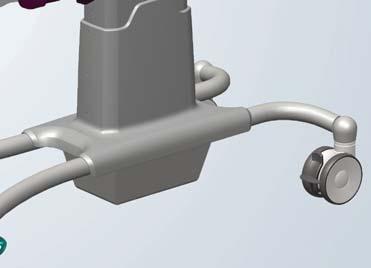

10 Osien nimitykset Carevo-suihkuvaunu sisältää seuraavat osat: 1 Patja 2 Ohjauspaneelit (yksi kummassakin sivulaidassa ja yksi päätypaneelissa) 3 Tyyny 4 Avauskahvat 5 Pyöräjarrujen vipu (kaikissa neljässä pyörässä) 6 Alempi tyhjennysputki 7 Tyhjennysputken liitoskohta 8 Ylempi tyhjennysputki 9 Alemman tyhjennysputken pää 10 Patjan ohjausreiät (yksi kussakin tukilevyssä) 11 Tukilevyt (yksi pääpuolelle ja yksi jalkopäähän) 12 Suihkukahvan pidike 13 Joustoalue 14 Tukikahvat 15 Päätypaneeli 16 Sivulaidat (yksi Carevo-suihkuvaunun kummallakin puolella) 17 Pylväs 18 Pyörän varsi 19 Tyhjennysputken pidikkeet 20 Jalkapaneeli 21 Patjan ohjaimet 22 Veden tyhjennysaukon tulppa 23 Hätäpysäytin 24 Akku 25 Akkulokero 26 Suora-ajolukitusvipu (vihreä vipu kahdessa pyörässä) Koko tuote Altistuva osa: BF-tyyppi suojattu sähköiskuilta standardin IEC mukaisesti. 10

11

12 Tuotteen kuvaus / toiminnot Kuva 1 Kuva 2 Ohjauspaneeli Ohjauspaneelit sijaitsevat kummassakin sivulaidassa sekä päätypaneelissa. Ohjauspaneeleita on kahdenlaisia, ja ne vaihtelevat Carevo-suihkuvaunumallin mukaan. Mallit ovat: Carevo-suihkuvaunu ilman säädettävää selkätukea (Katso kuva 1) Carevo-suihkuvaunu säädettävällä selkätuella (Katso kuva 2) Painikkeiden toiminnot Nosta Carevo-suihkuvaunua painiketta painamalla. Laske Carevo-suihkuvaunua painiketta painamalla. Nosta säädettävää selkätukea painiketta painamalla. Kuva 3 Laske säädettävää selkätukea painiketta painamalla. Kuva 4 Kuva 5 Kuva 6 Pyöräjarrut Kaikki neljä pyörää on varustettu pyöräjarruilla. Jarrujen kytkeminen: Paina harmaa pyöräjarrujen vipu alas. (Katso kuva 3) Jarrujen vapauttaminen: Nosta harmaa pyöräjarrujen vipu ylös. (Katso kuva 4) Suora-ajolukitus Käytetään useimmiten silloin, kun Carevo-suihkuvaunua kuljettaa vain yksi hoitaja. Käytä suora-ajolukitusta vaunun ohjaamisen helpottamiseksi käytävillä ja käännöksissä. Suora-ajolukitusvivut ovat vihreitä ja sijaitsevat ristikkäisissä pyörissä. Lukitse hoitajasta katsoen kauimmaisin suora-ajolukitusvipu. Älä lukitse molempia suora-ajolukitusvipuja, sillä se vaikeuttaisi Carevo-suihkuvaunun ohjaamista. Suora-ajolukituksen käyttö: Paina vihreä suora-ajolukitusvipu alas. (Katso kuva 5) Suora-ajolukituksen vapauttaminen: Nosta vihreä suoraajolukitusvipu ylös. (Katso kuva 6) 12

13 Kuva 1 Kuva 2 Kuva 3 Kuva 4 Ihmishahmo Hätäpysäytin Hätäpysäytintä ei ole tarkoitettu toiminnan keskeyttämiseen normaalin käytön aikana. Jos Carevo-suihkuvaunu ei jostain syystä reagoi ohjauspaneelin painikkeiden painamiseen, pysäytä liike painamalla hätäpysäytintä. (Katso kuva 1) Jos näin tapahtuu, ota yhteys valtuutettuun huoltohenkilöstöön. Jos hätäpysäytintä painetaan vahingossa, nollaa se kääntämällä myötäpäivään. Hätäpysäytyspainike ponnahtaa takaisin ulos itsestään. Turvapysäyttimen toiminta Jos jokin tiellä oleva esine pysäyttää Carevo-suihkuvaunun sen laskemisen aikana, turvapysäytin aktivoituu automaattisesti. Nosta Carevo-suihkuvaunu, siirrä se pois esteen luota ja laske uudelleen. Ergonominen toiminta-alue Ergonominen toiminta-alue sijaitsee kunkin sivulaidan keskellä. (Katso kuva 2) Se on suunniteltu seuraavat seikat huomioiden: Hoitaja pystyy seisomaan ergonomisemmassa asennossa. Hoitaja yltää potilaaseen paremmin. VIHJEET Käytä ergonomista toiminta-aluetta, jotta yllät paremmin potilaaseen. Työskentele Carevo-suihkuvaunun kummaltakin puolelta, jotta sinun ei tarvitse kääntyillä ja kurkottaa ergonomiselta alueelta. Joustoalue Joustoalue on rakennettu joustamaan niin, että se jakaa paineen tasaisesti potilaan alaselälle, häntäluulle ja lonkille. (Katso kuva 3) Kuva 5 Ihmishahmo Optimaalinen mukavuus saavutetaan asettamalla potilaan takapuoli keskelle joustoaluetta. Patjaan on piirretty kummallekin puolelle ihmishahmo. Sijoita potilaan takapuoli kuvan ääriviivojen sisäpuolelle. (Katso kuva 4) Taivuta potilaan polvea, jotta näet, onko hänet sijoitettu oikein kuvan ääriviivojen sisäpuolelle. Aseta potilaan lonkkataive linjaan patjan ihmishahmojen kanssa. (Katso kuva 5) Ihmishahmo 13

14 Kuva 1 Tukikahvat Carevo-suihkuvaunussa on kaksi tukikahvaa, yksi kummassakin sivulaidassa. Potilas voi ottaa kahvoista tukea maatessaan kyljellään. Kahvoista kiinni pitäminen voi lisätä potilaan turvallisuuden ja osallistumisen tunnetta. (Katso kuva 1) Sivulaidat Kuva 2 Näkymä pääpuolelta/jalkopäästä A A B B Kaksi sivulaitaa suojaavat potilasta. VAROITUS Jotta potilas ei putoa laitteesta, varmista, että sivulaidat ovat lukitussa asennossa. Sivulaidat saa kolmeen eri asentoon. (Katso kuva 2) A Sisäasento C C B Ulkoasento C Alas taitettu asento Kuva 3 Laske sivulaidat Nosta molemmat sivulaidan avauskahvat ylös ja anna sivulaidan pudota itseäsi kohti. (Katso kuva 3) Kuva 4 Sivulaitojen nosto alas taitetusta asennosta Vedä sivulaita ylös. Sivulaidan vetonopeudesta riippuen se lukittuu joko sisä- tai ulkoasentoonsa. Jos haluat lukita sen ulkoasentoonsa, vedä ylös hitaammin. (Katso kuva 4) Sivulaidan siirto sisäasennosta ulkoasentoon tai päinvastoin Nosta avauskahvat ja nosta/laske sivulaita haluamaasi asentoon niin, että se lukittuu ja napsahtaa paikalleen. VIHJEET Ennen kuin käännät potilasta, säädä sivulaita ulkoasentoonsa, jotta tilaa saadaan käyttöön enemmän. 14

15 Kuva 1 Säädettävä selkätuki Joissain Carevo-suihkumalleissa (BAC , BAC ja BAC ) on sähköisesti säädettävä selkätuki. Säädettävää selkätukea käytetään ohjauspaneeleilla. (Katso kuva 1) Nosta säädettävää selkätukea painiketta painamalla. Laske säädettävää selkätukea painiketta painamalla. Kuva 2 HUOMAUTUS Jotta Carevo-suihkuvaunun säädettävän selkätuen sähkökäyttö ei pääse ylikuumenemaan jatkuvan nostamisen/laskemisen vuoksi, selkätukea saa nostaa/laskea korkeintaan kahden minuutin ajan kerrallaan. Odota tämän jälkeen kuusi minuuttia ennen kuin nostat/lasket selkätukea jälleen. Patjan kiinnittäminen/irrottaminen Kiinnitys Paikanna tyhjennysaukko ja anna patjan ohjainten pudota paikoilleen tukilevyjen patjan ohjausreikiin. (Katso kuva 2) Kuva 3 Irrotus 1 Irrota veden tyhjennysaukon tulppa patjasta. 2 Vedä patja ylös ja irti tukilevyistä. (Katso kuva 3) 15

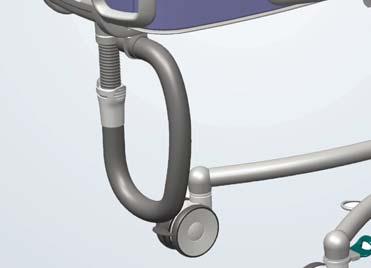

16 Kuva 1 Kuva 2 Veden tyhjennysaukon tulppa Työnnä tulppa veden tyhjennysaukkoon kylpyä varten. Irrota tulppa suihkun ajaksi. (Katso kuva 1) Veden tyhjennysaukon tulppa kiinnitetään jalkapaneeliin narulla. Anna sen roikkua vapaasti, kun sitä ei tarvita. Tyhjennysputket Carevo-suihkuvaunun ylempi ja alempi tyhjennysputki sijaitsevat jalkapaneelin alapuolella. Alemman tyhjennysputken irrottaminen: Tartu napakasti alemman tyhjennysputken liittimeen sen kummaltakin puolelta ja vedä alas. (Katso kuva 2) Kuva 3 Alemman tyhjennysputken kiinnittäminen: Työnnä alempi tyhjennysputki liittimineen ylempään tyhjennysputkeen niin, että se napsahtaa paikalleen. (Katso kuva 3) Kuva 4 Tyhjennysputken asento kuljetuksen/varastoinnin aikana: Aseta alemman tyhjennysputken pää jalkapaneelissa olevaan tyhjennysputken pidikkeeseen. (Katso kuva 4) Kuva 5 Kuva 6 Tyhjennysputken asento suihkun aikana: Aseta alemman tyhjennysputken pää pyörän varressa olevaan tyhjennysputken pidikkeeseen lattiakaivon yläpuolelle. (Katso kuva 5) tai Irrota alempi tyhjennysputki kokonaan ja aseta ylempi tyhjennysputki WC:n tai kaatoaltaan päälle. (Katso kuva 6) 16

17 Kuva 1 Tyyny Tyyny on muotoiltu niin, että se mahtuu patjan pääpuolelle. Aseta se paikalleen kuvan mukaisesti. (Katso kuva 1) Tyyny tuo potilaalle lämpöä ja mukavuutta. Kuva 2 Suihkukahvan pidike Kummassakin sivulaidassa on pidike suihkukahvalle. Aseta suihkukahva tarvittaessa pidikkeeseen. (Katso kuva 2) Pidikkeen ansiosta hoitajan on helpompi tarttua suihkukahvaan potilaan suihkuttamisen aikana. Pidikkeeseen kiinnitetyn suihkukahvan avulla potilaaseen voidaan pirskotella vettä, jotta hän pysyy lämpimänä. Kuva 3 Akku Akku sijaitsee päätypaneelin alla. Carevo-suihkuvaunu käyttää NEA akkuja. (Katso kuva 3) Akun pyöristetyn reunan on osoitettava ylöspäin, kun akku työnnetään Carevo-suihkuvaunun akkulokeroon. (Katso kuva 4) Irrota akku vetämällä se suoraan ulos. Kuva 4 Varoitus alhaisesta akkujännitteestä Äänimerkki ilmoittaa, kun akun lataus on vähissä. Silloin akku on ladattava mahdollisimman pian. Katso laturiin ja laturin asennukseen liittyvät ohjeet NEA akkulaturin käyttöohjeista. 17

18 Siirtyminen sängystä Kuva 1 Sivusuunnassa siirtyminen (21 vaihetta) (Käytä aina liukualustaa, kun siirrät potilasta sivusuunnassa. Lisätietoja liukualustan käyttämisestä löytyy sen omista käyttöohjeista.) 1 Käännä Carevo-suihkuvaunun sivulaita alas siirtopuolelta ja laske säädettävä selkätuki (mikäli se kuuluu varusteisiin). 2 Kytke sängyn jarrut. 3 Säädä sängyn korkeus ergonomiselle tasolle. Kuva 2 4 Aseta liukualusta potilaan alle. (Käytä paikallisen käytännön mukaista tekniikkaa.) (Katso kuva 1) 5 Aseta tyyny potilaan pään alle. 6 Laske sängyn sivukaide alas potilaan siirtopuolelta. 7 Aseta Carevo-suihkuvaunu siirtopuolelle sängyn laidan viereen. Kuva 3 8 Käännä Carevo-suihkuvaunun patja alas siirtopuolelta. Paina alas ja kiinnitä Carevo-suihkuvaunun patjan kulmat pääty-/jalkapaneelin ja tukilevyn väliin. (Katso kuva 2) 9 Säädä Carevo-suihkuvaunun korkeus niin, että se on hieman sänkyä matalammalla. (Katso kuva 3) HUOM: Jos sängyn ja Carevo-suihkuvaunun väliin jää rako, käytä sen kattamiseen liukutasoa. 10 VAROITUS Vältä laitteen kallistuminen käytössä siten, ettet nosta tai laske toista laitetta sen lähelle ja että olet aina tietoinen mahdollisista esteistä sitä laskiessasi. Työnnä Carevo-suihkuvaunu sänkyä vasten. 18 Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan.

19 Kuva 4 11 VAROITUS Varmista putoamisen välttämiseksi siirron aikana aina, että jarruja käytetään kaikissa käytettävissä laitteissa. Kytke päälle kaikki neljä Carevo-suihkuvaunun pyöräjarrua. (Katso kuva 4) Kuva 5 12 VAROITUS Vältä laitteen kallistuminen käytössä siten, ettet nosta tai laske toista laitetta sen lähelle ja että olet aina tietoinen mahdollisista esteistä sitä laskiessasi. Siirrä potilas liukualustalla sängystä Carevo-suihkuvaunuun. Kiinnitä huomiota potilaan päähän siirron aikana. Liukualustoja voivat olla esimerkiksi: Kuva 6 Putki (Katso kuva 5) Liukulakana (Katso kuva 6) HUOM: Paikalla olevien hoitajien lukumäärä ja heidän sijaintipaikkansa siirron aikana määräytyvät käytettävän liukualustan ja potilaan tilan mukaisesti. Kuva 7 13 Jos patja liikahtaa äkkiä pois paikaltaan, sen alle jää kuhmuja. Tämä voi aiheuttaa epämukavuutta patjalla makaavalle potilaalle. Varmista, että patja on asianmukaisesti paikallaan. 14 VAROITUS Kuva 8 Jotta potilas ei pääse putoamaan sivulaitojen välistä, varmista, että patjan reunat ovat pystyasennossa eikä niitä ole käännetty potilaan alle. Varmista potilaan mukavuus asettamalla hänet oikein joustoalueelle. Varmista, että potilaan takapuoli on patjan kuvan ääriviivojen sisäpuolella. (Katso kuva 7) Aseta potilaan lonkkataipeet linjaan patjan ihmishahmon kanssa. Korjaa potilaan asentoa liukualustan avulla. (Katso kuva 8) Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan. 19

20 Kuva 9 15 Vaihda potilaan tyynyn tilalle Carevo-suihkuvaunun tyyny. 16 Ota liukualusta pois potilaan alta. (Käytä paikallisen käytännön mukaista tekniikkaa) (Katso kuva 9) Kuva Vapauta Carevo-suihkuvaunun pyöräjarrut. (Katso kuva 10) 18 VAROITUS Kuva 11 Muista puristuksiin joutumisen välttämiseksi huolehtia siitä, että potilaan hiukset, käsivarret ja jalat ovat kehon lähellä, ja käytä siihen suunniteltuja tartuntatukia kaikkien liikkeiden aikana. VAROITUS Jotta potilas ei putoa laitteesta, varmista, että sivulaidat ovat lukitussa asennossa. Siirrä varovasti Carevo-suihkuvaunu pois sängyn luota, jotta voit kääntää Carevo-suihkuvaunun sivulaidat ylös. (Katso kuva 11) Kuva Säädä Carevo-suihkuvaunu ergonomiselle korkeudelle. (Katso kuva 12) 20 Mikäli Carevo-suihkuvaunussa on säädettävä selkätuki, nosta se ylös. (Katso kuva 12) 21 Siirrä potilas kylpyhuoneeseen. 20

21 Siirtyminen sänkyyn Kuva 1 Sivusuunnassa siirtyminen (20 vaihetta) (Käytä aina liukualustaa, kun siirrät potilasta sivusuunnassa. Lisätietoja liukualustan käyttämisestä löytyy sen omista käyttöohjeista.) 1 Kytke sängyn jarrut. Kuva 2 2 Säädä sängyn korkeus ergonomiselle tasolle. 3 Laske sängyn sivukaide alas potilaan siirtopuolelta. 4 Kytke päälle kaikki neljä Carevo-suihkuvaunun pyöräjarrua. (Katso kuva 1) 5 Jos Carevo-suihkuvaunussa on säädettävä selkätuki, laske se alas. Kuva 3 6 Sijoita liukualusta potilaan alle. (Käytä paikallisen käytännön mukaista tekniikkaa.) (Katso kuva 2) 7 Vapauta Carevo-suihkuvaunun pyöräjarrut. (Katso kuva 3) 8 Aseta Carevo-suihkuvaunu lähelle sänkyä, mutta jätä sen verran tilaa, että voit myöhemmin laskea Carevosuihkuvaunun sivulaidat alas siirtopuolelta. Kuva 4 9 Säädä Carevo-suihkuvaunun korkeutta niin, että se on hieman sänkyä korkeammalla. 10 VAROITUS Muista puristuksiin joutumisen välttämiseksi huolehtia siitä, että potilaan hiukset, käsivarret ja jalat ovat kehon lähellä, ja käytä siihen suunniteltuja tartuntatukia kaikkien liikkeiden aikana. Sijoita Carevo-suihkuvaunu lähelle sänkyä ja laske Carevosuihkuvaunun sivulaidat alas siirtopuolelta. (Katso kuva 4) Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan. 21

22 Kuva 5 11 Työnnä sitten Carevo-suihkuvaunu täysin kiinni sänkyyn (osittain sängyn päälle). (Katso kuva 5) 12 VAROITUS Vältä laitteen kallistuminen käytössä siten, ettet nosta tai laske toista laitetta sen lähelle ja että olet aina tietoinen mahdollisista esteistä sitä laskiessasi. Laske Carevo-suihkuvaunu alas sängyn tasolle. (Katso kuva 5) Kuva 6 13 VAROITUS Varmista putoamisen välttämiseksi siirron aikana aina, että jarruja käytetään kaikissa käytettävissä laitteissa. Kytke päälle kaikki neljä Carevo-suihkuvaunun pyöräjarrua. (Katso kuva 6) Kuva 7 14 Varmista, että Carevo-suihkuvaunun patja on sängyn päällä. 15 Siirrä potilas liukualustalla (putki/lakana) Carevosuihkuvaunusta takaisin sänkyyn. Kiinnitä huomiota potilaan päähän siirron aikana. Liukualustoja voivat olla esimerkiksi: Putki (Katso kuva 7) Liukulakana (Katso kuva 8) Kuva 8 HUOM: Paikalla olevien hoitajien lukumäärä ja heidän sijaintipaikkansa siirron aikana määräytyvät käytettävän liukualustan ja potilaan tilan mukaisesti. Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan. 22

23 Kuva 9 16 Varmista, että vaihdat Carevo-suihkuvaunun tyynyn tilalle normaalin tyynyn. 17 Ota liukualusta pois potilaan alta. (Käytä paikallisen käytännön mukaista tekniikkaa) (Katso kuva 9) 18 Vapauta Carevo-suihkuvaunun pyöräjarrut. (Katso kuva 10) 19 Siirrä Carevo-suihkuvaunu pois sängyn luota. Kuva Desinfioi Carevo-suihkuvaunu. Katso kohta Puhdistus- ja desinfiointiohjeet sivulla 34. (Katso kuva 11) Kuva 11 23

24 Siirtyminen nostoliinanostimesta Kuva 1 Noudata seuraavia 15 vaihetta (Lisätietoja nostoliinanostimen käyttämisestä löytyy sen omasta käyttöohjeesta.) 1 Laske Carevo-suihkuvaunu alimpaan korkeuteen. 2 Kytke Carevo-suihkuvaunun pyöräjarrut päälle. (Katso kuva 1) Kuva 2 3 Varmista, että Carevo-suihkuvaunun molemmat sivulaidat ovat ylhäällä. 4 Nosta Carevo-suihkuvaunun säädettävä selkätuki (jos varusteena) pystympään asentoon. Tämä lisää potilaan mukavuutta ja helpottaa nostoliinan poistamista. (Katso kuva 2) 5 Laita Carevo-suihkuvaunun tyyny paikalleen. (Katso kuva 2) 6 VAROITUS Muista puristuksiin joutumisen välttämiseksi huolehtia siitä, että potilaan hiukset, käsivarret ja jalat ovat kehon lähellä, ja käytä siihen suunniteltuja tartuntatukia kaikkien liikkeiden aikana. VAROITUS Jotta potilas ei putoa laitteesta, varmista, että sivulaidat ovat lukitussa asennossa. Laske potilas nostoliinanostimella Carevo-suihkuvaunuun. Hyödynnä Carevo-suihkuvaunun pyörän varsien alle jäävä tila nostimen jalkojen sijoittelussa. (Katso kuva 2) HUOM: Jos nostimen korkeus ei riitä nostamaan potilasta Carevo-suihkuvaunun päälle, taita sivulaita toiselta puolelta. Varmista, että nostat sivulaidan sen jälkeen takaisin ylös. Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan. 24

25 Kuva 3 7 VAROITUS Jotta potilas ei pääse putoamaan sivulaitojen välistä, varmista, että patjan reunat ovat pystyasennossa eikä niitä ole käännetty potilaan alle. Varmista potilaan mukavuus asettamalla hänet oikein joustoalueelle. Varmista, että potilaan takapuoli on patjan kuvan ääriviivojen sisäpuolella. Potilaan lonkkataipeen on oltava linjassa kuvassa olevan ihmishahmon kanssa. (Katso kuva 3) Kuva 4 8 Irrota nostoliina nostokaaresta. (Katso kuva 4) 9 Siirrä nostin pois Carevo-suihkuvaunun vierestä. Kuva 5 10 Säädä Carevo-suihkuvaunu ergonomiselle korkeudelle. (Katso kuva 5) 11 Jos Carevo-suihkuvaunussa on säädettävä selkätuki, laske se alas. (Katso kuva 5) Kuva 6 12 Ota nostoliina pois potilaan alta. (Käytä paikallisen käytännön mukaista tekniikkaa.) (Katso Kuva 6) 13 Vapauta Carevo-suihkuvaunun pyöräjarrut. 14 Mikäli Carevo-suihkuvaunussa on säädettävä selkätuki, nosta se ylös. 15 Siirrä potilas kylpyhuoneeseen. 25

26 Siirtyminen nostoliinanostimeen Kuva 1 Noudata seuraavia 10 vaihetta (Lisätietoja nostoliinanostimen käyttämisestä löytyy sen omasta käyttöohjeesta.) 1 Kytke päälle kaikki neljä Carevo-suihkuvaunun pyöräjarrua. (Katso kuva 1) Kuva 2 2 Säädä Carevo-suihkuvaunu ergonomiselle korkeudelle. (Katso kuva 2) 3 Jos Carevo-suihkuvaunussa on säädettävä selkätuki, laske se alas. (Katso kuva 2) Kuva 3 4 Asettele nostoliina potilaan ympärille. (Käytä paikallisen käytännön mukaista tekniikkaa.) (Katso kuva 3) 5 Laske Carevo-suihkuvaunu alimpaan korkeuteen. 6 Jos Carevo-suihkuvaunussa on säädettävä selkätuki, nosta se. Tämä lisää käyttömukavuutta ja helpottaa nostoliinan kiinnitystä. 7 Aseta nostokaari Carevo-suihkuvaunun yläpuolelle. Kuva 4 8 Kiinnitä nostoliina nostokaareen. (Katso kuva 4) Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan. 26

27 Kuva 5 9 VAROITUS Muista puristuksiin joutumisen välttämiseksi huolehtia siitä, että potilaan hiukset, käsivarret ja jalat ovat kehon lähellä, ja käytä siihen suunniteltuja tartuntatukia kaikkien liikkeiden aikana. VAROITUS Jotta potilas ei putoa laitteesta, varmista, että sivulaidat ovat lukitussa asennossa. Nosta potilas pois Carevo-suihkuvaunusta. (Katso kuva 5) Kuva 6 HUOM: Jos nostimen korkeus ei ole riittävä sen siirtämiseksi Carevo-suihkuvaunun yläpuolelle, laske alas Carevon toinen sivulaita. 10 Desinfioi Carevo-suihkuvaunu. Katso kohta Puhdistus- ja desinfiointiohjeet sivulla 34. (Katso kuva 6) 27

28 Suihkuta potilas Kuva 1 Noudata seuraavia 13 vaihetta Lue suihkupaneelin käytöstä suihkupaneelin käyttöohjeista. 1 Aseta Carevo-suihkuvaunun tyhjennysputki WC:n/kaatoaltaan tai lattiakaivon päälle. WC/kaatoallas: Irrota Carevo-suihkuvaunun alempi tyhjennysputki ja aseta ylempi tyhjennysputki WC:n/kaatoaltaan päälle. (Katso kuva 1) Kuva 2 Lattiakaivo: Aseta Carevo-suihkuvaunun alemman tyhjennysputken pää pyörän varressa olevaan tyhjennysputken pidikkeeseen. Sijoita Carevo-suihkuvaunu niin, että alemman tyhjennysputken pää on lattiakaivon päällä. (Katso kuva 2) 2 Kytke kaikki neljä Carevo-suihkuvaununpyöräjarrua. (Katso kuva 3) Kuva 3 3 Säädä Carevo-suihkuvaunu ergonomiselle korkeudelle. 4 Riisu potilas. Jos Carevossa on säädettävä selkätuki, käytä sitä helpottamaan työtä. 5 Valitse sopiva veden lämpötila. Kuva 4 6 VAROITUS Palovammojen välttämiseksi veden lämpötila on aina tarkastettava paljaalla kädellä ennen vesisuihkun kohdistamista potilaaseen. Älä käytä käsineitä, sillä niiden eristävä vaikutus saattaa johtaa virhearvioon veden lämpötilan arvioinnissa. Suuntaa vesisuihku poispäin potilaasta. Tartu suihkukahvaan ja käännä se potilaasta poispäin. Käännä vesi päälle. (Katso kuva 4) Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan. 28

29 Kuva 5 7 Suihkuta potilas. (Katso kuva 5) HUOM: Käytä ergonomista toiminta-aluetta, jotta yllät paremmin potilaaseen. Työskentele Carevo-suihkuvaunun kummaltakin puolelta, jotta sinun ei tarvitse kääntyillä ja kurkottaa ergonomiselta alueelta. Kuva 6 VIHJEET Hyödynnä työn tehostamiseksi Carevo-suihkuvaunussa olevaa suihkukahvan pidikettä. Pirskottele sen avulla vettä potilaan päälle, jotta hän pysyy lämpimänä suihkutuksen ajan. (Katso kuva 6) Kuva 7 8 Työnnä tulppa patjan veden tyhjennysaukkoon kylvyn ajaksi. (Katso kuva 7) Kuva 8 9 Valuta vesi pois ja kuivaa potilas ja patja. (Katso kuva 8) Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan. 29

30 Kuva 9 10 Suojaa potilas tai pue hänelle vaatteet, jotta hän pysyy lämpimänä. (Katso kuva 9) Kuva Aseta alemman tyhjennysputken pää takaisin jalkapaneelin alle tyhjennysputken pidikkeeseen tai kiinnitä alempi tyhjennysputki ylempään tyhjennysputkeen. (Katso kuva 10) Kuva Vapauta Carevo-suihkuvaunun pyöräjarrut. (Katso kuva 11) Kuva Siirrä potilas. (Katso kuva 12) 30

31 Jätetty tarkoituksella tyhjäksi 31

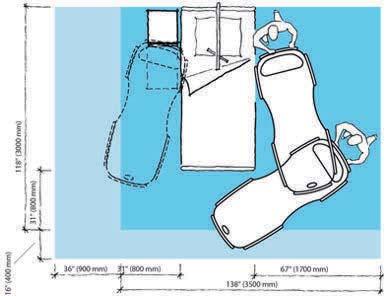

32 Käyttö kotihoidossa Jakelukeskuksille ja vuokraajille Carevo-suihkuvaunun kuljettaminen asiakkaalle pakettiautossa: Varmista, että tuote on hyvin kiinnitetty kuljetuksen aikana. Vältä suihkuvaunun siirtämistä likaisilla alustoilla, kun siirrät sitä autoon tai autosta pois. Varmista Carevo-suihkuvaunun toimituksen yhteydessä että: Lue tämä käyttöohje yhdessä vastaanottajan (myös sukulaiset ja hoitajat mukaan lukien) kanssa. Näytä nostimen toiminnot ja ohjeessa kuvattu käyttötarkoitus itse tuotteen avulla. Varmista, että käyttäjä on ymmärtänyt puhdistusja desinfiointiohjeet. Lue kaikki varoitukset vastaanottajalle. Varmista, että ympäristö täyttää tässä käyttöohjeessa kuvatut vaatimukset. Puhdistus ja desinfiointi: Varmista, että tässä käyttöohjeessa kuvattu puhdistus ja desinfiointi suoritetaan ennen tuotteen toimittamista uudelle käyttäjälle. Varmista, että tässä käyttöohjeessa kuvattu puhdistus ja desinfiointi suoritetaan aina ennen huoltoa ja sen jälkeen. Suihkuvaunun käyttö Ennen Carevo-suihkuvaunun käyttöä kotona on varmistettava, että: (Katso kuva 1) VAROITUS Jotta vältetään laitteen kallistuminen ja potilaan putoaminen, älä käytä laitetta lattialla, jossa on viettäviä viemäriaukkoja, aukkoja tai kallistuksia, joiden suhde on yli 1:50 (1,15 ). Kaikki hoitajat, sukulaiset mukaan lukien, ovat lukeneet ja ymmärtäneet tämän käyttöohjeen sisällön. Kaikki matot ja vastaavat on poistettu käyttötilasta. Kaikki kynnykset on poistettu käyttötilasta. Kaikissa portaissa ja askelmissa on suojakaiteet ja turvaportit niin, ettei suihkuvaunu voi vieriä niitä alas. Hoitotilassa on riittävästi tilaa suihkuvaunun käyttämiseksi. Varmista Carevo-suihkuvaunun säilytyksen aikana, että: VAROITUS Varmista kuristumisen välttämiseksi, ettei lapsia jää laitteen lähelle ilman valvontaa. Lapset eivät pääse suihkuvaunun luokse. Lemmikkieläimet eivät pääse kosketukseen suihkuvaunun kanssa. Säilytystila täyttää kappaleessa Tekniset tiedot sivulla 44 ilmoitetut vaatimukset. 32

33 Kuva 1 33

34 Puhdistus- ja desinfiointiohjeet Käytä puhdistukseen vain ArjoHuntleighin omia desinfioivia puhdistusaineita. (esim. Arjo Clean ). Jos sinulla on kysyttävää Carevo-suihkuvaunun desinfioinnista tai haluat tilata desinfiointiainetta, ota yhteys ArjoHuntleighin asiakaspalveluun. Katso kohta Osat ja lisävarusteet sivulla 54. Varmista, että sinulla on käytettävän desinfiointiaineen käyttöturvallisuustiedotteet. VAROITUS Käytä aina suojakäsineitä ja suojalaseja, jotta vältetään iho- ja silmävammat. Jos kosketusta tapahtuu, huuhtele runsaalla vedellä. Mikäli iho tai silmät ärsyyntyvät, ota yhteys lääkäriin. Tutustu aina desinfiointiaineiden käyttöohjeisiin ja käyttöturvallisuustiedotteisiin. Sallitut desinfiointiaineet Arjo Clean Arjo General Purpose Disinfectant Arjo Disinfectant Cleanser IV Arjo All Purpose Disinfectant Arjo CenKleen IV Carevo-suihkuvaunun desinfioinnissa käytettävät lisävarusteet Suojalasit Suojakäsineet Suihkepullo (jos suihkupaneelia ei ole käytettävissä) Desinfiointineste Kertakäyttöliinat Pehmeäharjaksinen puhdistusharja Pulloharja VAROITUS Epäpuhtauksien poistamiseksi on aina noudatettava käyttöohjeissa annettuja desinfiointiohjeita. VAROITUS Älä koskaan desinfioi laitetta, kun se on potilaan käytössä, jotta vältetään iho- ja silmä-ärsytys. HUOMAUTUS Jotta vältytään laitevaurioilta, käytä vain ArjoHuntleigh-tuotemerkin desinfiointiaineita. Kloori valkaisee patjan. 34

35 Kuva 1 Kuva 2 Puhdista ja desinfioi laite aina hyvin noudattamalla näitä 24 vaihetta. Jos käytetään ArjoHuntleighin suihkupaneelia, lue niiden käyttöohjeet. Mekaaninen puhdistus (vaiheet 1-8 / 24) 1 Pue päällesi suojakäsineet ja silmäsuojat. (Katso kuva 1) 2 Varmista, että desinfiointiaine on sekoitettu desinfiointiainepullossa annetun ohjeen tai suihkupaneelin käyttöohjeissa annetun sekoitussuhteen mukaisesti. (Katso kuva 2) 3 Irrota alempi tyhjennysputki ja tyyny. 4 Huuhtele Carevo-suihkuvaunu vedellä. Aloita patjan pinnasta ja jatka alaspäin kohti pyöriä. (Katso kuva 3) Kuva 3 5 Hankaa Carevo-suihkuvaunua desinfiointiaineella käyttämällä pehmeäharjaksista puhdistusharjaa, jotta lika irtoaa. Aloita patjan pinnasta ja jatka alaspäin kohti pyöriä. 6 Puhdista ylempi tyhjennysputki desinfiointiaineeseen kastetulla pulloharjalla. 7 Muista puhdistaa myös patjan alapuoli, tukilevyt ja ylemmän tyhjennysputken ulkopinta. 8 Hankaa tyyny ja alempi tyhjennysputki erikseen pehmeäharjaksisella puhdistusharjalla. Vältä koskemasta patjaa ennen kuin tyyny on desinfioitu. Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan. 35

36 Kuva 4 Kuva 5 Kuva 6 Kuva 7 Desinfiointi (vaiheet 9-24) 9 Nosta patja ja aseta se jalkapaneelin ja tukilaitojen varaan. Aseta patjan takapuoli ylöspäin. 10 Suihkuta patjalle desinfiointiainetta ja puhdista patjan takapuoli kertakäyttöliinalla. (Katso kuva 4 ja 5) 11 Suihkuta Carevo-suihkuvaunun pääpuolen seuraaviin osiin desinfiointiainetta ja puhdista ne: päätypaneeli, sivulaidat, tukilevy ja joustoalue. Käytä kertakäyttöliinaa. 12 Aseta patjan desinfioitu takapuoli desinfioidun päätypaneelin ja sivulaitojen varaan. Patjan sisäpinta, jota ei ole desinfioitu, osoittaa ylöspäin. 13 Työnnä patjan kulmataitokset auki. 14 Suihkuta desinfiointiainetta ja puhdista patjan sisäpinta kertakäyttöliinalla. 15 Työnnä patjan kulmataitokset kiinni. 16 Suihkuta Carevo-suihkuvaunun jalkopään seuraaviin osiin desinfiointiainetta ja puhdista ne: jalkapaneeli, sivulaidat, tukilevy, joustoalue ja ylempi tyhjennysputki. Käytä kertakäyttöliinaa. 17 Suihkuta desinfiointiainetta ylempään tyhjennysputkeen ja puhdista se pulloharjalla. 18 Aseta patja alkuperäiselle paikalleen. 19 Suihkuta desinfiointiainetta ja puhdista Carevo-suihkuvaunun ulkopuoli kertakäyttöliinalla. Aloita patjan pinnasta ja jatka alaspäin kohti pyöriä. 20 Anna desinfiointiaineen vaikuttaa desinfiointiainepullossa annetun ajan. 21 Suihkuta tyynyyn ja alempaan tyhjennysputkeen desinfiointiainetta ja puhdista ne erikseen kertakäyttöliinalla. 22 Liitä alempi tyhjennysputki ylempään tyhjennysputkeen ja aseta tyyny patjalle. 23 Huuhtele kaikki osat perusteellisesti kylmällä vedellä, kunnes desinfiointiaineesta ei enää ole nähtävissä jälkiä. Aloita patjan pinnasta ja jatka alaspäin kohti pyöriä. Muista huuhdella patja myös alapuolelta. (Katso kuva 6) 24 Pyyhi Carevo-suihkuvaunun kaikki osat kuiviksi kertakäyttöliinalla. Varmista, että Carevo-suihkuvaunu on täysin kuiva. (Katso kuva 7) 36

37 Jätetty tarkoituksella tyhjäksi 37

38 Akkua koskevat ohjeet VAROITUS Loukkaantumisten välttämiseksi akkuja EI SAA murskata, puhkaista, avata, purkaa tai muuten vahingoittaa mekaanisesti. Mikäli akun suojakotelo rikkoutuu niin, että akkunestettä joutuu iholle tai vaatteille, huuhtele saastunut alue välittömästi vedellä. Jos akkunestettä joutuu silmiin, huuhtele silmät välittömästi runsaalla vedellä ja hakeudu lääkärin hoitoon. Akkunestehöyryn hengittäminen voi aiheuttaa hengitysteiden ärsytystä. Potilaan raittiin ilman saanti on varmistettava ja hänet on toimitettava lääkärin hoitoon. HUOMAUTUS ÄLÄ altista akkua avotulelle tai liialliselle kuumuudelle, jotta se ei ylikuumene tai räjähdä. Varo pudottamasta akkua. Kysy paikallisilta viranomaisilta, miten käytöstä poistetut akut on hävitettävä. Katso akkumerkinnät kohdasta Tarrat sivulla 48. Akkujen säilytys Akku toimitetaan ladattuna, mutta suosittelemme akkujen lataamista ennen käyttöönottoa, sillä ne purkautuvat itsestään vähitellen. Akut purkautuvat itsestään vähitellen, kun niitä ei käytetä. Akun säilytyslämpötilan käytön väliaikoina tulee olla välillä -0 C (32 F) C (86 F). Akun maksimisuorituskyvyn säilyttämiseksi älä säilytä akkua yli 50 C:ssa (122 F:ssa). Latausvälit Akun käyttöiän pidentämiseksi se tulee ladata säännöllisesti, esim. joka ilta. Jos Carevo-suihkuvaunua käytetään usein, on suositeltavaa käyttää kahta akkua niin, että toinen on käytössä ja toinen valmiustilassa latauslaitteessa. Käyttämätön akku kannattaa jättää latauslaitteeseen, sillä ylivarauksen vaaraa ei ole. Akun käyttöikä Varmista, että saatavilla on aina kaksi hyvin toimivaa akkua, toinen käytössä ja toinen säilytyksessä. Jos käytät juuri ladattua akkua ja akun ilmaisin alkaa vilkkua ja antaa merkkiääntä vain muutaman toiminnon jälkeen, on aika tilata uusi akku. Varoitus alhaisesta akkujännitteestä Äänimerkki ilmoittaa, kun akun lataus on vähissä. Silloin akku on ladattava mahdollisimman pian. Latauslaitteen asennus Katso NEA akkulaturin käyttöohjeet. Akun lataaminen Katso NEA akkulaturin käyttöohjeet. 38

39 Hoito ja ennalta ehkäisevä kunnossapito Hoitajan velvollisuudet Carevo-suihkuvaunu kuluu käytössä ja seuraavat huoltotoimet on suoritettava ilmoitettuina aikoina laitteen pitämiseksi alkuperäisten valmistusmääritysten mukaisena. VAROITUS Varmista loukkaantumiseen johtavan toimintahäiriön välttämiseksi, että teet tarkastukset säännöllisesti ja noudatat suositeltua huoltoaikataulua. Jos tuotetta käytetään paljon ja raskaissa olosuhteissa, tarkastukset on suoritettava useammin. Paikalliset määräykset ja standardit saattavat olla tiukempia kuin suositeltu huoltoaikataulu. HUOM: Tuotetta ei voi huoltaa ja korjata potilaan käyttäessä sitä. HUOLTOKAAVIO HOITOHENKILÖSTÖN TEHTÄVÄT Toimenpide/ Tarkastus Joka KÄYTTÖ- KERRALLA Joka VIIKKO Joka VUOSI Puhdistus/Desinfiointi X Tarkasta kaikki näkyvät osat silmämääräisesti X Tarkasta mekaaniset kiinnitykset silmämääräisesti X Testaa kaikki toiminnot X Tarkasta pyörät X Tarkasta akku silmämääräisesti X Tarkasta patja ja tyyny X Koulutetun huoltohenkilöstön tekemät vuositarkistukset X VAROITUS Sekä potilaan että hoitajan loukkaantumisen välttämiseksi laitetta ei saa koskaan mukauttaa eikä käyttää yhteensopimattomia osia. 39

40 Kuva 1 Hoitajan velvollisuudet Jokaisella KÄYTTÖKERRALLA Puhdistus/Desinfiointi Carevo-suihkuvaunu on puhdistettava ja desinfioitava välittömästi käytön jälkeen. (Katso kuva 1) Tutustu tarkempiin puhdistus-/desinfiointiohjeisiin osassa Puhdistus- ja desinfiointiohjeet sivulla 34. Kuva 2 Kuva 3 Kuva 4 Viikoittain Tarkasta kaikki näkyvät osat silmämääräisesti Tarkasta erityisesti kohdat, joihin potilas tai hoitaja on koskenut. Varmista, ettei tuotteessa ole halkeamia tai teräviä reunoja, jotka voivat vahingoittaa potilasta tai hoitajaa tai tehdä tuotteesta epähygieenisen ja aiheuttaa ristikontaminaatiota. (Katso kuva 2) Tarkasta kaikki tyhjennysputken osat. Tarkasta mahdollisen ruostumisen varalta. Tarkasta kaapelit vaurioiden varalta, esim. viillot ja rispautuminen. Vaihda vaurioituneet osat tai ota yhteys valtuutettuun henkilöstöön. Tarkasta mekaaniset kiinnitykset Tarkasta kaksi ruuvia avauskahvojen molemmilta puolilta. Tarkasta pylvään kiinnitys (sekä ylä- että alakiinnitys). (Katso kuva 2) Testaa kaikki toiminnot (Katso kuva 3) Tarkasta sivulaitojen avauskahvat ja varmista, että ne lukittuvat asianmukaisesti. Tarkasta säädettävä selkätuki (jos varusteena). Tarkasta, että Carevo-suihkuvaunu laskeutuu/nousee asianmukaisesti. Tarkasta pyörät, jarrut ja suora-ajolukitus. (Katso alla). Tarkasta pyörät Puhdista pyörät vedellä (saippua, hiukset, pöly ja lattianpuhdistusaineet voivat vaikuttaa pyörien toimintaan). Tarkasta jarrut ja suora ajolukitus. Tarkasta, että pyörät pyörivät ja kääntyvät vapaasti. (Katso kuva 4) 40 Jatka seuraavalla sivulla kuvattujen vaiheiden mukaan.

41 Kuva 5 Tarkasta akku silmämääräisesti Tarkasta silmämääräisesti akun kunto. Vaihda vaurioitunut akku välittömästi uuteen. (Katso kuva 5) Kuva 6 Tarkasta patja ja tyyny Tarkasta mahdolliset halkeamat ja kuluneet kohdat, joiden kautta täytteeseen voi päästä vettä. Jos vaurioita löytyy, vaihda vioittuneet osat tartuntavaaran välttämiseksi. (Katso kuva 6) Vain koulutetun huoltohenkilöstön tekemät vuositarkistukset Carevo-suihkuvaunu on huollettava kerran vuodessa Huoltoja korjausohjeiden mukaan. VAROITUS Loukkaantumisten ja/tai laitteen vaarallisuuden välttämiseksi valtuutetun huoltohenkilökunnan on suoritettava huoltotoimet oikean aikataulun mukaan oikeilla työkaluilla ja osilla ja tunnettava toimenpiteet. Valtuutetun huoltohenkilöstön on saatava dokumentoitu koulutus tämän laitteen huoltoon. HUOM: Valtuutetun huoltohenkilöstön tehtäviin kuuluu myös kaikkien hoitohenkilöstölle kuuluvien huoltotehtävien tarkistaminen. Katso lisätiedot erillisistä huolto-ohjeista. 41

42 Hälytykset ja äänimerkit HÄLYTYS Kun ohjauspaneelin painiketta painetaan, kuuluu lyhyt merkkiääni. Jaksottainen äänimerkki kuuluu noin 10 sekunnin ajan. Laitetta voi käyttää vain muutaman kerran ennen kuin akkuvarauksen merkkivalo syttyy ja äänimerkki alkaa kuulua. Carevo -suihkuvaunusta kuuluu käytön aikana epänormaalia ääntä. TOIMENPIDE Akun varaus on matala. Tee käynnissä oleva toimenpide loppuun ja vaihda täyteen ladattuun akkuun. Akku on ladattava ja Carevo-suihkuvaunua voidaan ainoastaan laskea (sitä ei voida nostaa). Vaihda täyteen ladattuun akkuun. Vaihda akku täyteen ladattuun. Jos käytät juuri ladattua akkua ja akun ilmaisin alkaa vilkkua ja antaa merkkiääntä vain muutaman toiminnon jälkeen, on aika tilata uusi akku. 1 Siirrä potilas pois Carevosta ja tarkasta laite silmämääräisesti. 2 Ota yhteys valtuutettuun huoltohenkilöstöön. 42

43 Vianmääritys VAROITUS Loukkaantumisen välttämiseksi potilasta ei saa koskaan jättää ilman valvontaa. ONGELMA Carevo-suihkuvaunun ja säädettävän selkätuen (jos varusteena) sähköinen liike jatkuu, vaikka ohjauspainikkeet on vapautettu. Carevo-suihkuvaunun ja säädettävän selkätuen sähköinen liikuttaminen ei toimi ohjauspaneelin ohjauspainikkeita painamalla. 1 Aktivoi hätäpysäytin. TOIMENPIDE 2 Siirrä potilas pois Carevo-suihkuvaunusta ja ota yhteys valtuutettuun huoltoliikkeeseen. 1 Varmista, ettei Carevo-suihkuvaunun liike ole estynyt (tiellä on sänky tai jokin muu esine Carevo-suihkuvaunun lähellä). 2 Yritä liikuttaa laitetta painamalla toisen ohjauspaneelin painikkeita. Jos se onnistuu, ota yhteys valtuutettuun huoltohenkilöstöön ja pyydä vaihtamaan viallinen ohjauspaneeli. 3 Varmista, ettei hätäpysäytin ole päällä. Ota se pois käytöstä kääntämällä painiketta myötäpäivään. 4 Varmista, että akku on asetettu oikein akkulokeroon. 5 Varmista, että akussa on varausta. 6 Ota yhteys valtuutettuun huoltohenkilöstöön. Avauskahvat eivät lukkiudu. 1 Siirrä potilas pois Carevosta ja tarkasta laite silmämääräisesti. Carevo-suihkuvaunun ohjaaminen siirtämisen aikana on vaikeaa. Nostolaitetta voi vain laskea. 2 Ota yhteys valtuutettuun huoltohenkilöstöön. 1 Varmista, etteivät jarrut tai suora-ajolukitus ole lukittuina. 2 Siirrä potilas pois Carevo-suihkuvaunusta ja varmista, että kaikki pyörät kääntyvät ja rullaavat vapaasti. 3 Ota yhteys valtuutettuun huoltohenkilöstöön. Laske laite turvalliseen asentoon. Lopeta laitteen käyttö ja ota yhteys valtuutettuun huoltohenkilöstöön. HUOM: Mikäli ongelma ei ratkea näiden korjaustoimenpiteiden avulla, ota yhteys valtuutettuun huoltohenkilöstöön. 43

44 Tekniset tiedot Yleistä Suurin sallittu kuormitus = Enimmäiskuormitus (potilas + vesi) Potilaan enimmäispaino Carevo-suihkuvaunun paino (ilman potilasta ja vettä) Malli ja tyyppi Suojausluokka 200 kg (440 Ibs) 182 kg (400 Ibs) 82 kg (181 Ibs) Lääkintälaite Käyttövoima: Ohjauspainikkeet Jarru Ohjaaminen suoraan Hätäpysäytin Avauskahvat Noston nimellisjännite Akun osanumero Akkutyyppi Akun teho Akun jännite Akkulaturin osanumero NEA 8000 Enimmäiskuormitusaikasuhde: ED (Laitteen toiminta-ajan ja jäähtymisajan suhde) Vakio: BAC (Eurooppa & Pohjois-Amerikka), BAC (Japani) BAC (Australia) Säädettävällä selkätuella varustettuna: BAC (Eurooppa & Pohjois-Amerikka), BAC (Japani) BAC (Australia) IP24 IP: suojaus 2: Suojattu sormien ja vastaavien vierasesineiden sisään laittamiselta. 4: Tuotteeseen mistä tahansa suunnasta kohdistuvat vesisuihkeet eivät vaikuta tuotteen turvallisuuteen tai keskeiseen suorituskykyyn. Tyyppi BF 5 N 70 N (aktivoi) 50 N (vapauta) 20 N (aktivoi) 20 N (vapauta) 25 N 30 N 24 VDC NEA NiMH (nikkelimetallihybridi) 2,5 Ah 24 V DC Nostomekanismi 2 minuuttia päällä, 18 minuuttia pois päältä Säädettävä selkätuki 2 minuuttia päällä, 18 minuuttia pois päältä 50 db (A) Äänitaso Likaantumisaste 2 Moottoriteho: Nostolaite (nosto/lasku) 216 VA Moottoriteho: Säädettävä selkätuki 72 VA Patjan sallittu veden lämpötila +10 C C (+50 F F) Palonsuojausluokka Standardien EN ja EN mukainen. 44

45 Sallitut yhdistelmät Carevo-suihkuvaunua voidaan käyttää seuraavien tuotteiden kanssa. Muut yhdistelmät eivät ole sallittuja. ArjoHuntleigh-suihkuvarusteet: Suihkupaneeli (BCA), allas (BDA), huuhteluallas (BDA) ja suihkuletku (PP0998) ArjoHuntleigh-nostimet: Maxi Twin, Maxi Twin Compact, Maxi Move, Minstrel, Maxi 500, Maxi Sky 440, Maxi Sky 2 ja Maxi Sky 600 ArjoHuntleigh-liukulakanat: MaxiSlide, MaxiSlide Flites ja MaxiOnce Sängyt: Sängyn on oltava jarruilla varustettu ja se on pystyttävä asettamaan yli 600 mm:n korkeudelle (25 5/8 ) (mitattuna lattiasta patjan pintaan). Sängyn on oltava sellainen, että siihen pystytään siirtymään samalta tasolta ilman, että sängyn ja laitteen väliin jää rakoa. Jos väliin jää rako, on käytettävä sopivaa siltaa. WC-istuimet: Carevo-suihkuvaunua voidaan käyttää riippumatta siitä, onko wc-istuin kiinnitetty seinään vai lattiaan. Käyttö, kuljetus ja säilytys Lämpötila Kosteus Ilmanpaine +10 C C (+50 F F) Käyttö 20 C C (-4 F F) Kuljetus 20 C C (-4 F F) Säilytys % +20 C:ssa (+68 F) Käyttö % +20 C:ssa (+68 F) Kuljetus % +20 C:ssa (+68 F) Säilytys 800 hpa hpa Käyttö 500 hpa hpa Kuljetus 500 hpa hpa Säilytys Kierrätys (Laite on kierrätettävä käyttömaan määräysten mukaisesti.) Akku Pakkaus Carevo-suihkuvaunu Nikkelimetallihybridi, ei saa hävittää, toimitettava kierrätykseen. Puu ja aaltopahvi, voidaan kierrättää. Sähkö-, metalli- ja muoviosat on eroteltava ja kierrätettävä osassa olevan merkinnän (WEEE) mukaisesti. Carevo-suihkuvaunun hävittäminen Carevo-suihkuvaunu ja akku Laite on merkitty WEEE-symbolilla, joka tarkoittaa, että laitetta koskee Euroopan unionin sähkö- ja elektroniikkaromudirektiivi 2012/19/EU (WEEE). Euroopan maissa WEEE-symbolin rastitettu roska-astia muistuttaa siitä, että kaikki sähkö- ja elektroniikkatuotteet, paristot ja akut on toimitettava niiden käyttöiän lopussa erilliseen keräykseen. Tämä vaatimus koskee Euroopan unionin maita. Älä hävitä näitä tuotteita lajittelemattomana yhdyskuntajätteenä. Voit palauttaa laitteen ja lisävarusteet ArjoHuntleighille tai pyytää hävitysohjeita paikallisviranomaisilta. 45

46 Mitat Mitat millimetreinä ja tuumina ( ) /4" /2" 1144,5 45" Ylin asento A* 1210,5 47 3/4" " * Iskunpituus ylimmän (A) ja alimman (B) asennon välillä on 350 mm (13 3/4 ) " /4" 794,5 31 1/4" Alin asento B*

47 Mitat millimetreinä ja tuumina ( ) Näkymä jalkopäästä " /4" 203,5 8" 152 6" Kääntösäde /2" /4" " " 47

48 Tarrat Tarran selitys Akkukilpi Tuotemerkintä Tunnistekilpi Symbolien selitykset Maks. kokonaiskuormitus Potilaan maks. paino kg/lbs kg/lbs kg/lbs Sisältä akkua koskevat turvallisuus- ja ympäristötiedot. Ilmoittaa tekniset suorituskyvyn ja vaatimukset, esim. tulovirta, tulojännite ja potilaan maksimipaino jne. Ilmoittaa tuotteen tunnistetiedot, sarjanumeron sekä valmistusvuoden ja -kuukauden. Esimerkiksi 1402XXXXX, missä "14" kertoo valmistusvuoden, "02" valmistuskuukauden ja "XXXXX" sarjanumeron. Potilaan, veden ja muun mahdollisen kuorman suurin sallittu kokonaispaino -nostossa. Potilaan suurin sallittu paino. Laitteiston kokonaispaino, mukaan lukien enimmäiskuormitus. IP24 Suojausluokka (eli tuote on suojattu sormien sisään laittamiselta ja roiskevedeltä) 216 W Moottorin enimmäisteho 24 V DC Käyttöjännite 2,5 Ah Teho Tyypin BF altistuva osa: suojattu sähköiskuilta standardin IEC mukaisesti. Lue käyttöohjeet ennen käyttöä. NiMH Irrota sähköiset ja elektroniset osat kierrätykseen EU-direktiivin 2012/ 19/EU (WEEE) mukaisesti Hätäpysäytys-tarra Toimintatapa (ED) Säädettävä selkätuki - Kuormitusaikasuhde 2 minuuttia päällä, 18 minuuttia pois päältä Nostomekanismi - Kuormitusaikasuhde 2 minuuttia päällä, 18 minuuttia pois päältä CE-merkintä lääkintälaitedirektiivin 93/42/ETY mukaisesti. Laitteen sähkömagneettinen yhteensopivuus on testattu ja se täyttää kaikki standardin IEC vaatimukset. Sähköturvallisuus standardin EN mukaisesti. Tämän laitteen virtalähteenä on akku. Käytettävä akkutyyppi (ladattava). Noston iskunpituus Suihkuvaunun turvallisuus on testattu seuraavien standardien mukaisesti: Standardien ja hyväksyntöjen luettelo sivulla 50. Ympäristölle haitallinen. Ei talousjätteisiin. Voidaan kierrättää Valmistuspäivä Valmistajan nimi ja osoite. REF Mallinumero 48
