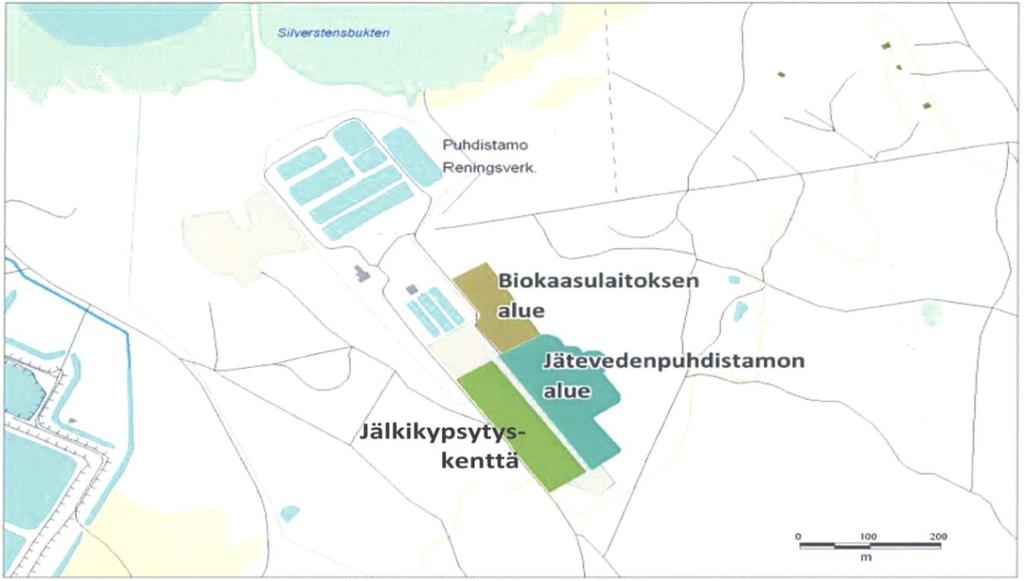

5 3 POHJANMAAN BIOKAASU OY:N BIOKAASULAITOKSEN JA LIIKELAITOS KOKKOLAN VEDEN JÄTEVEDENPUHDISTAMON YHTEENVETORAPORT- TI JOHDANTO Tässä vuosiyhteenvetoraportissa tarkastellaan Kokkolan Hopeakivenlahdessa sijaitsevan Kokkolan Veden jätevedenpuhdistamon ja tähän toiminnallisesti sekä sopimuksellisesti linkittyneen Oy Pohjanmaan Biokaasu Österbottens Biogas Ab:n biokaasulaitoksen toimintaa, lupamääräysten toteutumista ja laitosten kuormitusasteita vuonna Laitosten tarkkailut perustuvat kahteen Pohjanmaan vesi ja ympäristö ry:n laatimaan tarkkailuohjelmaan (Päätalo & Aaltonen, sekä Virtanen ), jotka on hyväksytty EPO-ELY:n päätöksillä (jätevedenpuhdistamo EPOE- LY/876/07.00/2010, biokaasulaitos EPOELY/1094/07.00/2010). Loppuvuodesta 2011 toimintansa aloittanut Hopeakivenlahden jätevedenpuhdistamo on kahdella esiselkeyttimellä varustettu kolmilinjainen rinnakkaissaostuslaitos, jossa tertiäärikäsittelynä on kolme flotaatioallasta. Erilliskäsittelynä puhdistamolle on suunniteltu biokaasulaitoksen väkevien rejektivesien deammonifikaatioon perustuva Demon-prosessi. Hopeakivenlahden jätevedenpuhdistamo kykenee tällä hetkellä käsittelemään biokaasulaitoksen jätevedet omassa pääprosessissaan, eikä rejektivesien esikäsittelylle ole tarvetta. Vuonna 2013 varsinaisen toimintansa aloittanut biokaasulaitos sijaitsee jätevedenpuhdistamon välittömässä läheisyydessä. Laitoksen valvonnasta ja ohjauksesta vastaa jätevedenpuhdistamon henkilöstö. Biokaasulaitoksessa tuotetaan biokaasua mädättämällä pääosin lähialueen puhdistamo- ja sakokaivolietettä. Kaasuntuotannossa syntyneet rejektivedet johdetaan jätevedenpuhdistamolle käsiteltäviksi. Vastaavasti puhdistamolla syntyvät lietteet käsitellään biokaasulaitoksella. Tarkasteltavan alueen yhteydessä on myös Kokkolan kaupungin Teknisen palvelukeskuksen (TekPa) omistuksessa toimiva jälkikompostointialue, mihin kaasuntuotannossa syntynyt lopputuote mädäte toimitetaan jatkokäsittelyyn. TekPan jälkikypsytyskentän toiminta perustuu omaan ympäristölupaan (LSSAVI/135/04.08/2012), eikä sen toimintaa tarkastella tarkemmin tässä raportissa. Laitokset ja kenttä sijaitsevat Harrinniemen II-luokan pohjavesialueella. Kuva 1. Biokaasulaitoksen, jätevedenpuhdistamon sekä kompostointikentän sijainnit.

6 4 Näytteiden analysoinnista on vuonna 2017 vastannut Eurofins Environment Testing Finland Oy (ent. Ramboll Analytics) ja näytteenotosta ja tulosten yhdistelmätaulukoiden laadinnasta Ramboll Finland Oy. Tarkkailun koordinoinnista ja tarkkailun vuosiraportoinnista vastaa Pohjanmaan vesi ja ympäristö ry. Yhteenveto vuonna 2017 toteutuneista tarkkailuista on liitteessä 1. Toiminnan vaikutustarkkailut (vesistö- ja kalataloustarkkailut) Kokkolan edustan merialueella toteutetaan yhteistarkkailuna Suurteollisuusalueen ja Sataman kanssa ja saadut tarkkailutulokset raportoidaan yhteistarkkailuraportissa. 2. OY POHJANMAAN BIOKAASUN BIOKAASULAITOS 2.1 Prosessikuvaus Biokaasulaitoksen vaiheet ovat seuraavat: Käsiteltävien jakeiden vastaanotto ja välivarastointi Sakokaivolietteiden esikäsittely: o Sakokaivolietteiden välppäys o Hiekanerotuslaitteisto o Välpepesu o Sakokaivolietteiden esikuivaus/tiivistys (polymeerin lisäys) ja kuljetus Syötteenvalmistukseen Puhdistamolietteiden esikäsittely: o Sekoitus ja kuiva-ainepitoisuuden esisäätö. Kuljetus Syötteenvalmistukseen Syötteen valmistus syötteenvalmistussäiliössä: o Syötteen sekoitus eri lietteistä, sakokaivolietteiden ja mädätteen kuivatusvesillä säädetään tarvittaessa seoksen sakeutta, ph:n säätäminen (ph 7) tarvittaessa lipeällä, lämpötilan säätö (32 37 C) Mädätys o Viipymä C lämpötilassa vähintään 21 vrk Mädätteen mekaaninen kuivaus (polymeerin lisäys) Mädätteen jälkikypsytys kompostointikentällä Sakokaivolietteiden kuivatusveden ohjaaminen jätevedenpuhdistamolle Mädätyksen rejektiveden ohjaaminen jätevedenpuhdistamon puolella sijaitsevalle Demon-prosessille

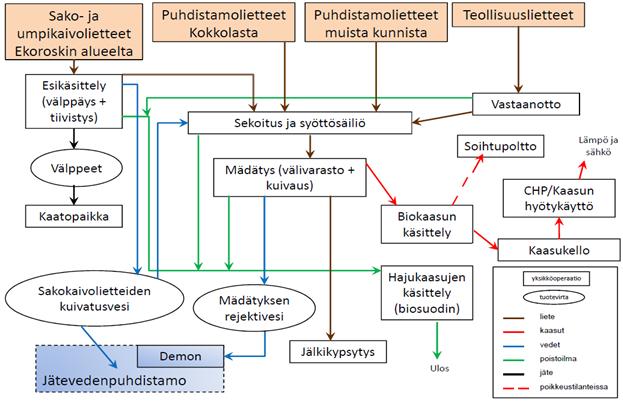

7 5 Kuva 2. Biokaasulaitoksen prosessin kuvaus. Biokaasulaitoksen tarkkailukaavio on liitteessä Toiminta vuonna 2017 Oy Pohjanmaan Biokaasun biokaasulaitoksen toiminta perustuu Länsi- ja Sisä-Suomen aluehallintoviraston myöntämään ympäristölupaan 92/2010/1 (LSSAVI/201/04.08/2010), jota on täydennetty ja muutettu päätöksellä (LSSAVI 160/2013/1). Biokaasulaitoksen vuoden 2017 sähkönkulutus sekä verkostoon myydyn sähkön kuukausittaiset määrät ovat nähtävissä taulukosta 1. Taulukko 1. Vuoden 2017 kuukausittainen ja vuosien energiankulutus, sekä tuotettu sähkö. Kuukausi Ostettu (kwh) Myyty verkkoon (kwh) Kuukausi Ostettu (kwh) Myyty verkkoon (kwh) tammi heinä helmi elo maalis syys huhti loka touko marras kesä joulu Yht yht yht Biokaasulaitoksella käytetään syötteen esilämmityksen varapolttoaineena sekä mädätystoiminnan käynnistykseen kevyttä polttoöljyä. Vuoden 2017 polttoöljyn kulutus on ollut yhteensä noin litraa. Laitoksen toiminnassa käytetään polymeeriä lietteiden linkouksen sekä tiivistyksen yhteydessä.

8 6 Vuoden 2017 kuukausittaiset öljyn ja kemikaalinkulutukset sekä laitoksen arvioitu vedenkulutus ovat koottuna taulukossa 2. Taulukko 2. Kaasulaitoksen kemikaalin, veden ja öljyn kulutus vuonna Kuukausi Vesi (m 3 ) Polymeeri (kg) PIX (kg) Polt.öljy (ltr) Kuukausi Vesi (m 3 ) Polymeeri (kg) PIX (kg) Polt.öljy (ltr) tammi heinä helmi elo maalis syys huhti loka touko marras kesä joulu Yht Vastaanotetut lietteet Biokaasulaitoksen vastaanottamat lietteet koostuvat jätevedenpuhdistamoiden puhdistamolietteistä, sako-, umpi- ja rasvakaivolietteistä sekä pienpuhdistamoiden lietteistä. Laitoksen on myös mahdollista vastaanottaa pieniä määriä (0-9 %) teollisuuslietteitä (peruna-, rehu- ja nahkateollisuus), mikäli niiden laadusta ei ole haitallisia vaikutuksia kaasulaitoksen lopputuotteille. Kaikki kaasulaitokselle lietettä toimittaneet yrittäjät ovat merkittynä ympäristöhallinnon rekisteriin ja vastaanotetuista kuormista on koottu (646/2011) 121 :n mukaiset siirtoasiakirjat, joista säilytetään kopiot jätevedenpuhdistamolla ja Ekoroskilla. Kuvasta 3 ilmenee vastaanotettujen lietteiden määrät, alkuperät sekä osuudet lietteen kokonaismäärästä. Tarkemmat tiedot vastaanotettujen lietteiden lajista, määrästä, alkuperästä sekä kuljettajasta ja toimitusajasta ovat saatavilla Kokkolan Veden tietokannasta. Vastaanotettujen lietteiden kuukausittaiset määrät ovat koottuna liitteessä 3. % 100 Vastaanotetut lietteet vuonna 2017, yht tn Sako-, umpija rasvakaivolietteet Kokkolan jätevedenpuhdistamo Pietarsaaren jätevedenpuhdistamo Muut (Ullava, Evijärvi, Kruunupyy) Kuva 3. Kaasuntuotannossa hyödynnettäväksi vastaanotetut lietteet vuonna Puhdistamolietteiden laadun tarkkailusta vastaavat jätevedenpuhdistamot. Lieteanalyysit tulee määrittää avl:n puhdistamolla vähintään kerran ja yli 5000 avl:n puhdistamolla vähintään kahdesti vuodessa, sekä aina jätteen laadun muuttuessa (Vna 179/2012, liite 5). Biokaasulaitokselle vastaanotettujen lietteiden analyysit ovat koottuna liitteeseen 4.1.

9 Tuotettu kaasu Prosessissa syntynyt kaasu kuivataan, paineistetaan ja suodatetaan, jonka jälkeen se johdetaan kaasukelloon varastoitavaksi. Varastoinnista kaasu virtaa sähkön ja lämmöntuotantoon CHP -yksikköön (Combined Heat and Power). Mikäli kaasua ei jostain syystä saada ohjattua hyötykäyttöön (huoltotai käyttökatko), johdetaan se automaattisesti kaasukellosta soihtuun poltettavaksi. Vuonna 2017 biokaasulaitoksen toiminnassa syntyi kaasua CHP-yksikölle polttoon yhteensä noin m 3 (vuonna 2016 noin m 3 ). Soihtuun poltettavaksi johdettiin yhteensä m 3. Tuotetun kaasun metaani- ja hiilidioksidipitoisuuksien kuukausittaiset keskiarvot sekä molempien bioreaktorien yhteenlaskettu virtaama on taulukossa 3. Taulukko 3. Tuotannossa syntyneen kaasun määrä vuonna kuukausi Tuotettu Tuotettu CH 4 CO 2 kuukausi kaasu kaasu CH 4 CO 2 tammi m 3 66,6 % 29,5 % heinä m 3 65,5 % 32,2 % helmi m 3 65,2 % 29,3 % elo m 3 64,6 % 32,1 % maalis m 3 64,5 % 30,5 % syys m 3 64,3 % 34,6 % huhti m 3 64,8 % 31,7 % loka m 3 65,5 % 33,8 % touko m 3 65,1 % 33,4 % marras m 3 63,4 % 35,7 % kesä m 3 63,2 % 33,4 % joulu m 3 62,3 % 34,8 % Rejektivedet ja mädäte (Ainevirrat laitokselta) Kaikki vuonna 2017 kaasuntuotannon yhteydessä syntyneet jätevedet eli rejektivedet on johdettu Hopeakivenlahden jätevedenpuhdistamolle. Rejektivesien määrä vuonna 2017 oli yhteensä noin m 3. Sakokaivolietteiden kuivatuksen yhteydessä muodostuneet rejektivedet (BS) johdetaan suoraan puhdistamon prosessiin. Mädätteen rejektivedet on vuonna 2017 johdettu ilman esikäsittelyä suoraan jätevedenpuhdistamolle pääprosessiin, koska Demon-yksikön prosessia ei ole voitu käynnistää. Rejektit on johdettu jätevedenpuhdistamon tulovirtaan. Tiedot rejektivesien kuukausittaisista määristä ilmenevät kappaleesta 3.4.1, sekä tiedot rejektivesien näytepisteiden BS, BD ja TD laadusta, tarkkailusta ja kuormista on koottu liitteeseen 5. Kaasuntuotannossa syntynyt lopputuote, mädäte kuljetetaan linkokuivatuksen kautta jälkikypsytyskentälle. Vuoden 2017 aikana linkokuivattua mädätettä toimitettiin jälkikypsytyskentälle yhteensä tonnia (vuonna tonnia). Jatkokäsittelyyn toimitetun mädätteen kuukausittaiset määrät ovat nähtävissä taulukossa 4. Taulukko 4. Jälkikypsytykseen toimitettu mädäte vuonna kuukausi Linkokuivattu mädäte kuukausi Linkokuivattu mädäte tammi 456 tn heinä 360 tn helmi 385 tn elo 432 tn maalis 414 tn syys 445 tn huhti 462 tn loka 422 tn touko 465 tn marras 439 tn kesä 493 tn joulu 215 tn Välpettä syntyi vuoden aikana noin kiloa ja hiekkaa noin kiloa. Välpejäte on toimitettu Ekoroskille, joka on toimittanut ne polttoon Ouluun. Hiekanerotushiekka on pesurin jälkeen toimitettu laitoksen viereiselle kompostointikentälle.

10 2.3 Biokaasulaitoksen häiriötilanteet 8 Biokaasulaitoksen prosessi on toiminut odotusten mukaisesti vuonna CHP-yksikön huoltotoimenpiteiden seurauksena tapahtuneiden käyttökatkojen johdosta on soihtupolttoa käytetty taulukon 5 mukaisesti. Syyskuussa kaasumoottorille tehtiin kolme viikkoa kestänyt huolto, jonka aikana kaasu poltettiin lämpökattilassa ja soihdussa. Taulukko 5. Soihtupolton käyttötunnit (h) ja kaasun määrä soihdulle (m 3 ) kuukausittain vuonna kuukausi Soitupolttimen käyttötunnit Kaasu soihdulle kuukausi Soihtupolttimen käyttötunnit Kaasu soihdulle tammikuu 0 h 0 m 3 heinäkuu 2 h 500 m 3 helmikuu 0 h 0 m 3 elokuu 4 h m 3 maaliskuu 1 h 250 m 3 syyskuu 160 h m 3 huhtikuu 0 h 0 m 3 lokakuu 12 h m 3 toukokuu 0 h 0 m 3 marraskuu 0 h 0 m 3 kesäkuu 0 h 0 m 3 joulukuu 0 h 0 m 3 Oy Pohjanmaan Biokaasu teki häiriöilmoituksen ympäristöhallinnon valvontajärjestelmään Ilmoitus koski biokaasulaitoksen ja kompostialueen vieressä olevaa vanhaa lieteallasta, joka on ollut edelleen käytössä ja johon on sijoitettu lietteitä joita ei ole ollut mahdollista vastaanottaa biokaasulaitokseen. 2.4 Laitoksen sisäinen näytteenotto Biokaasulaitoksen näytteenotosta on tammikuusta 2015 lähtien vastannut Ramboll Finland Oy ja näytteiden analysoinnista Eurofins Environment Testing Finland Oy (ent. Ramboll Analytics). Laitoksen näytteenottopisteet, näytepisteiden selvennykset sekä näytteenoton tiheydet on koottu liitteeseen 1. Jätevedenpuhdistamolle johdettavien rejektivesien laatua on tarkkailtu sakokaivolietteiden kuivatusvesien näytteenottopisteestä (BS). Demon-prosessin ollessa käynnissä otetaan näytteet myös erikseen mädätyksen rejektivesien näytteenottopisteestä (BD). Kaikki biokaasulaitoksen rejektivesien analyysitulokset on koottu liitteeseen 5. Vastaanotettujen sako-, rasva- ja umpikaivolietteiden laatua on tarkkailtu vuosina vrk kokoomanäytteinä, jotka on lähetetty laboratorioon analysoitavaksi (kokoomapullo/viikko). Laboratorio on yhdistänyt kahden viikon kokoomat yhdeksi näytteeksi. Lietenäytteitä on tarkkailtu vuosina tarkkailuohjelman mukaisesti 2 kertaa kuukaudessa. Vuonna 2017 sakolietteestä otettiin päivittäin (ma-pe) muutaman litran suuruinen näyte isompaan näyteastiaan (=saavi) viikon kokoomanäytettä varten. Saavissa olevasta lietteestä otettiin perjantaisin laboratorioon analysoitavaksi lähetettävä näyte. Lietenäytteitä analysoitiin vuonna kertaa kuukaudessa. Päivittäin otettavasta kokoomanäytteen erästä otettiin osa pienempään pulloon (=päivänäyte). Päivänäyte analysoitiin, mikäli viikon kokoomanäytteessä ilmeni raskasmetallien ylityksiä. Tarkkailun analyysitulokset on koottu liitteeseen 4.1. Biokaasulaitoksen lopputuotteen (Mädätteen) laatua on analysoitu tihennetysti kuusi kertaa vuonna 2017 (26.1, 7.3, 8.5, 5.7, 26.9 ja 8.11) ja 26.9 määritettiin laajemmat analyysit, jolloin tutkittiin myös alkyylifenolit ja alkyylifenolietoksylaatit. Analyysitulokset ovat liitteenä 4.1 ja tutkimustodistukset liitteenä 4.2. Sakokaivolietteiden analyysituloksissa on ollut vuosina havaittavissa kohonneita elohopea- ja kadmiumpitoisuuksia, joiden alkuperää on kartoitettu yhdessä alueen teollisuuden, jäteyritysten ja E-P ELY-keskuksen kanssa. Mädätteen tarkkailutulokset ovat vuosina täyttäneet maa- ja metsätalousministeriön asetuksen 24/11 lannoitevalmisteille asettamat

11 9 enimmäispitoisuudet. Vuonna 2017 elohopeapitoisuus ylittyi 26.1 otetussa näytteessä ja kadmiumpitoisuus ylittyi 26.9 otetussa näytteessä. 2.5 Päästöt ja vaikutukset ympäristöön Vaikutukset ilmanlaatuun Biokaasulaitoksen toiminnasta voi muodostua päästöinä hajukaasuja, polttoprosessien savukaasupäästöjä, pölyä sekä liikenteen päästöjä. Oy Pohjanmaan Biokaasun biokaasulaitos osallistuu ympäristölupapäätöksensä mukaisesti ilmanlaadun yhteistarkkailuun yhdessä muiden alueellisten toiminnanharjoittajien kanssa. Tulokset raportoidaan vuosittain. Biokaasulaitoksen ympäristölupa (lupamääräys 11) edellyttää että laitoksen poistoilma on käsiteltävä siten, että hajunpoistossa saavutetaan vähintään 92 % tehokkuus, ja että hajupitoisuus ei ylitä 2000 HY/m 3 biosuotimen pinnalta mitattuna. Käsitellyt poistokaasut saavat sisältää ulkoilmaan johdettaessa rikkivetyä sekä metyylimerkaptaania enintään 0,1 ppm ja ammoniakkipitoisuus saa olla enintään 30 mg/m 3. Laitoksella on toteutettu ympäristöluvan velvoittamat mittaukset biosuotimelta lähtevän hajukaasun komponenteista, niiden massavirroista sekä suotimen reduktiotehokkuuksista vuosina 2013, 2015, 2016 sekä Vuosien 2013, 2015, 2016 ja 2017 selvitysten tulokset on koottu taulukkoon 6. Biosuotimen toiminta todettiin riittämättömäksi vuosien 2013 ja 2015 mittauksissa ja AVI edellytti toiminnanharjoittajaa laatimaan selvityksen biosuotimen riittävyydestä. Selvitys toimitettiin AVI:lle (Oy Pohjanmaan Biokaasu Österbottens Biogas Ab 2017). Selvityksessä Pohjanmaan Biokaasu Oy pyysi jatkoaikaa biosuotimen toiminnan kehittämiselle asti (sisältäen uudet päästömittaukset syksyllä 2017). AVI myönsi jatkoajan ja uudet mittaukset tehtiin syksyllä Selvitys sisältää biosuotimen toiminnasta tehtyjen lisäselvityksen/- mittausten ja kehittämistoimenpiteiden tulokset, vertailun biokaasulaitokselle myönnetyn ympäristöluvan raja-arvoihin sekä sanallisen arvion biosuotimen riittävyydestä. Taulukko 6. Biosuotimen päästömittausten tulokset vuosina 2013, 2015, 2016 ja Ambiotica Mitattava yksikkö Luparaja Päästö (min max) Päästö (ka.) Reduktio Haju 2000 HY/m 3 reduktio: 92 % HY/m HY/m 3 87 % Ammoniakki 30 mg/m HY/m 3 12 mg/m 3 64 % Rikkivety 0,1 ppm 0,4 30 ppm 7,8 ppm 60 % Metyylimerkaptaani 0,1 ppm 0 1,5 ppm 0,7 ppm 36 % NabLabs Oy Mitattava yksikkö Luparaja Päästö (min max) Päästö (ka.) Reduktio Haju 2000 HY/m 3 reduktio: 92 % HY/m HY/m 3 92 % Ammoniakki 30 mg/m 3 0 1,5 ppm 0,25 ppm 97 % Rikkivety 0,1 ppm 0 3,8 ppm 0,86 ppm 91 % Metyylimerkaptaani 0,1 ppm 0 0,9 ppm 0,21 ppm 89 % NabLabs Oy Mitattava yksikkö Luparaja Päästö (min max) Päästö (ka.) Reduktio Haju 2000 HY/m 3 reduktio: 92 % HY/m HY/m 3 46 % Ammoniakki 30 mg/m 3 0 0,54 mg/m 3 0,4 ppm (0,29 mg/m 3 ) 81 % Rikkivety 0,1 ppm 1,5 8,8 ppm 4,0 ppm 58 % Metyylimerkaptaani 0,1 ppm 0,11 0,42 ppm 0,25 ppm pitoisuus kasvaa hieman

12 10 NabLabs Oy Mitattava yksikkö Luparaja Päästö (min max) Päästö (ka.) Reduktio Haju 2000 HY/m 3 reduktio: 92 % HY/m HY/m 3 96 % Ammoniakki 30 mg/m 3 pitoisuus alle pitoisuus alle määritysrajan määritysrajan (mg/m 3 ) (ppm/ mg/m 3 ) 100 % Rikkivety 0,1 ppm 1,4 5,2 ppm 0,7 ppm 96 % Metyylimerkaptaani 0,1 ppm alle määritysrajan 0,15 ppm pitoisuus alle määritysrajan (ppm) 84 % Vuoden 2017 mittaustulosten perusteella suodattimen toiminta oli tasainen, eikä tuloksissa voida havaita suuria läpivirtauksia tai tulosten vaihteluita. Vuoteen 2016 verrattuna biosuotimelta vapautuvan kaasun hajupitoisuus oli noin viisi kertaa pienempi. Suotimen reduktiotehokkuus myös parani selvästi edelliseen mittauskertaan verrattuna ja tulos täytti luvan edellyttämän 92 %:n raja-arvon. Rikkivetypitoisuus (0,7 ppm) oli pienempi kuin vuonna 2016 (4,0 ppm), mutta ylitti annetun luparajan. Metyylimerkaptaanin pitoisuus oli alle määritysrajan ja oli pienempi kuin vuonna 2016 (0,25 ppm) alittaen luparajan. Ammoniakin pitoisuudet (ppm ja mg/m 3 ) olivat alle määritysrajan eli lähes nolla. Selvityksen mittausraportti sekä tarkempi tulkinta mittaustuloksista on esitetty liitteessä Vaikutukset pohjaveteen Lietteiden käsittelyn ja varastoinnin tapahtuessa sisätiloissa, ei biokaasulaitoksen toiminnasta aiheudu päästöjä maaperään eikä pohjaveteen. Laitoksen piha-alueelta likaiset sade- sekä sulamisvedet johdetaan jätevedenpuhdistamolle käsiteltäväksi. Piha-alueen puhtaat sadevedet johdetaan maastoon. Oy Pohjanmaan Biokaasun biokaasulaitos osallistuu ympäristölupapäätöksensä mukaisesti Patamäen pohjavesialueen yhteistarkkailuun yhdessä muiden alueellisten toiminnanharjoittajien kanssa. Biokaasulaitoksen ja jätevedenpuhdistamon alueella on yhteensä neljä yhteistarkkailussa mukana olevaa pohjavesiputkea (Vesi0304, Vesi0305A, Vesi0306, sekä VesiJV09) ja tulokset raportoidaan vuosittain Melu Laitoksen toiminnasta yhdessä alueen muiden melulähteiden kanssa aiheutuva ekvivalenttimelutaso (L Aeq) saa laitoksen ympäristön asuinrakennusten ulko-oleskelualueilla päiväaikana (kello 7 22) olla enintään 55 db ja yöaikaan (klo 22 7) enintään 50 db (Lupamääräys 13). WSP Finland Oy:n valmistuneen melupäästömittauksen perusteella biokaasulaitoksella ei ole merkittäviä ympäristömelua aiheuttavia kiinteitä melulähteitä, eivätkä laitteiden aiheuttamat melutasot ylitä 55 db tasoa laitosalueen ulkopuolella. Tarkempi tulkinta selvityksestä on raportoitu vuoden 2013 vuosiyhteenvedossa.

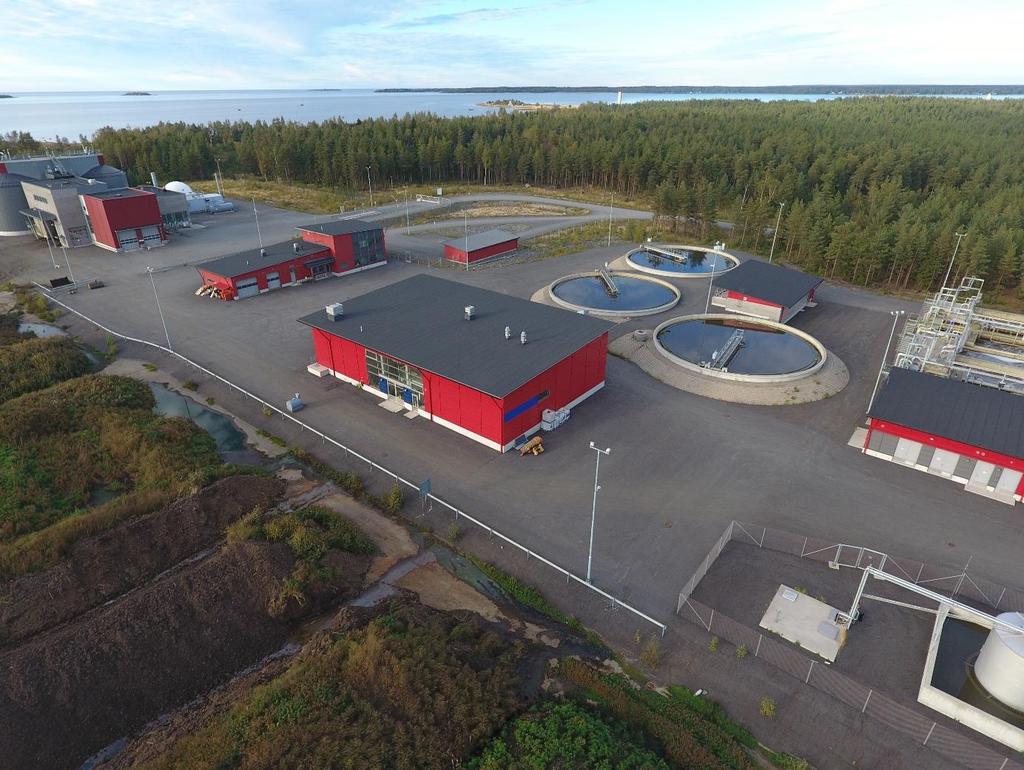

13 11 3. KOKKOLAN JÄTEVEDENPUHDISTAMO 3.1 Prosessikuvaus Hopeakivenlahden jätevedenpuhdistamon prosessivaiheet (Kuva 4) ovat: Tulopumppaus Välppäys ja hiekanerotus Esiselkeytys Ilmastus Jälkiselkeytys Flotaatio Biokaasulaitoksen rejektivesien käsittelyyn erillinen Demon-prosessi. Kuva 4. Hopeakivenlahden jätevedenpuhdistamon prosessikaavio (Pöyry ). Kokkolan Veden viemäriverkoston pituus vuonna 2014 oli noin 250 km ja hulevesiverkoston pituus noin 209 km. Hopeakivenlahden jätevedenpuhdistamo on mitoitettu puhdistamaan Kokkolan alueella syntyvät asumisjätevedet sekä niihin rinnastettavissa olevat teollisuuden jätevedet. Kokkolan asukasluku on hieman alle as. ja liittymisaste jätevesiviemäriverkostoon on noin 77 %. Laitoksen mitoituksessa on myös varauduttu Lohtajan, Marinkaisten sekä Kälviän jätevesien käsittelyyn. Kälviän siirtoviemärin rakennustyöt valmistuivat lokakuussa Lohtajan ja Marinkaisten jätevedenpuhdistamoiden osalta siirtoviemäri valmistui ja otettiin käyttöön loppukesästä Laitoksella käsitellään viereisen Oy Pohjanmaan Biokaasun biokaasulaitoksen toiminnassa syntyneet rejektivedet. Vastaavasti puhdistamon toiminnassa syntyneet lietteet käsitellään biokaasulaitoksella. Jätevedenpuhdistamon tarkkailukaavio on liitteessä Toiminta vuonna 2017 Ennen biokaasulaitoksen toiminnan aloittamista vuonna 2012, kyettiin Hopeakivenlahden uudella jätevedenpuhdistamolla täyttämään lähes kaikki lupaehdoissa asetetut käsittelyvaatimukset. Biokaasulaitoksen rejektivesien seurauksena on jätevedenpuhdistamon puhdistustehokkuudessa ilmennyt alkuun ongelmia, joita ei kuitenkaan viime vuosina ole ollut. Biokaasulaitoksen mädätyksessä syntyneet jätevedet (rejektivedet) ovat osoittautuneet vaikeasti käsiteltäviksi, eikä rejektivesien käsittelyä varten suunniteltua erillistä Demon-prosessia ole saatu toimimaan toivotulla tavalla. Tästä johtuen on kaikki biokaasulaitoksen vuoden 2017 rejektivedet edellisvuosien tavoin jouduttu johtamaan ilman esikäsittelyä (Demon) jätevedenpuhdistamolle. Puhdistamon mitoitusarvot eivät ylittyneet vuositasolla tarkasteltuna minkään parametrin suhteen. Kvartaaleittain tarkasteltuna ylityksiä oli virtaaman ja COD:n suhteen.

14 12 Laitoksen varsinaisessa puhdistusprosessissa ei vuoden 2017 aikana ole suoritettu laajennus-, muutos- tai kunnostustöitä, joista olisi ollut suoranaisia vaikutuksia laitoksen toimintaan tai puhdistustehoon. Hopeakivenlahden puhdistamon prosessissa käytetään saostukseen ferrisulfaattia ja flotaatioon PIX- 105:sta ja polyamiinia. Flotaatiossa aiemmin käytetystä polyalumiinikloridista (PAX) luovuttiin maaliskuussa Lisäksi laitoksen ilmastukseen lisätään soodaa ja lietteiden kuivatukseen polymeeriä. Vuoden 2017 aikana käytetyn sähkön sekä kemikaalien määrät ovat raportoitu taulukossa 7. Lietteen kuivaukseen kului kuluneen vuoden aikana polymeeriä yhteensä noin kg. Taulukko 7. kk. Vuoden 2017 kuukausittainen sähkön- ja kemikaalinkulutus puhdistamolla. Sähkönk. Virtaama Polyamiini (flotaatioon) PIX 105 Sooda (ilmastuksen) kwh m3/kk kg/kk kg/kk g/m 3 kg/kk g/m 3 Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Yht: ka./vrk Hopeakivenlahden puhdistamolietteet käsitellään joko tiivistämällä tai kuivaamalla. Syntynyt liete pumpataan jatkuvatoimisesti biokaasulaitokselle. Puhdistamon toiminnassa syntyi vuonna 2017 flotaatiolietteitä m 3, tiivistettyä lietettä m 3 ja kuivattua lietettä 237 tn. Tiivistetty liete pumpataan biokaasulaitoksen syöttösäiliöön ja kuivattu liete kuljetetaan lavalla. Polymeeri annostellaan sakeutettuun lietteeseen ennen tiivistystä tai kuivausta. Kuukausittaiset lietteiden määrät ovat nähtävillä liitteessä 3 sekä puhdistamon osuus biokaasulaitoksen kokonaislietemäärästä kappaleen kuvassa 3. Biokaasulaitoksen tarkkailuohjelman mukaan puhdistamoliete on analysoitava laitoksen koosta riippuen vähintään kerran vuodessa. Vuonna 2017 lietteen laadun määritykset tehtiin kaksi kertaa (26.1 ja 10.10) ja määrityksen tulokset ovat nähtävillä liitteessä Investoinnit viemäriverkostoon vuonna 2017 Vuonna 2017 merkittävin viemärin saneerausinvestointi oli pääviemärin uusiminen Sannanrannalta Hopeakivenlahdelle. Kaiken kaikkiaan viemäriverkostoon investoitiin vuonna 2017 yhteensä noin 1,93 milj. euroa, josta korvausinvestointien osuus oli 1,19 milj euroa. Viemäriverkoston uudisrakentamiseen käytettiin 0,74 milj euroa.

15 Käsittely- ja tarkkailuvaatimukset Käsittelyä koskevat määräykset Hopeakivenlahden jätevedenpuhdistamon toiminta perustuu Länsi-Suomen ympäristölupaviraston myöntämään ympäristölupaan 47/2005/1 (LSY-2004-Y-391), jota on sittemmin täydennetty ja muutettu Vaasan hallinto-oikeuden päätöksellä (nro 07/0566/2) sekä Etelä-Suomen aluehallintoviraston päätöksellä (ESAVI/125/04.08/2010). Laitokselta mereen johdettavan yhdyskuntajäteveden tarkkailut sekä käsittelytehon ja tulosten arvioinnit on toteutettava valtioneuvoston asetuksen 888/2006 mukaisesti. Lupamääräyksen 2 mukaan puhdistamolta ja sen piirissä olevasta viemäriverkostosta tapahtuvat ohijuoksutukset ja ylivuodot sekä muut poikkeustilanteet mukaan lukien laskettujen, mereen johdettavan jäteveden pitoisuuden ja käsittelytehon, arvojen on täytettävä seuraavat vaatimukset: Analyysi Pitoisuus enintään Käsittelyteho vähintään (mg/l) (%) BOD 7ATU, O COD cr, O Fosfori, P 0,3 95 Typpi, N Vuosikeskiarvo 70 % (tavoite) Laitokselta mereen johdettava jätevesi ei myöskään saa sisältää haitallisessa määrin raskasmetalleja tai muita terveydelle tai ympäristölle vaarallisia aineita Kuormitustarkkailun analyysit Hopeakivenlahden puhdistamon kuormitustarkkailun näytteet otetaan 24 tunnin virtaamapainotteisina kokoomanäytteinä, kahdesti kuukaudessa. Puhdistamolle tuleva jätevesikuorma muodostuu tulopumppaamon TY (yhdyskuntajätevedet ja sakokaivolietteiden rejektivedet) sekä Demonin kautta tulevan linjan TD tulokuormien summasta. Lähtevän jäteveden kuormitusta kuvaa puhdistamon lähtökaivosta TL otettava näyte. TY, TD sekä TL ovat varsinaisen kuormitustarkkailun näytteet. Lisäksi puhdistusprosessin ohjauksen avuksi otetaan näytteet myös ennen ilmastusaltaita ilmastuksen jakotornista (JAKO). Näytteenottopisteiden kuvaukset ovat liitteessä 1. Tulevan jäteveden (TY ja TD) sekä laitokselta lähtevän veden (TL) kokoomanäytteiden analyysit on lueteltu taulukossa 8. Ilmastuksen jakotornin (JAKO) näytteistä määritetään 24 kertaa vuodessa pääosin vastaavat analyysit kuin pisteestä TY.

16 14 Taulukko 8. Puhdistamon tulevan jäteveden analyysit ja näytteenottotiheys. Analyysi Yksikkö TY TD TL virtaama m 3 /d Jatkuva Jatkuva Jatkuva lämpötila C Jatkuva Jatkuva Jatkuva ph Jatkuva Jatkuva Jatkuva alkaliniteetti mmol/l 24 krt/v 24 krt/v 24 krt/v sähkönjohtavuus ms/m 24 krt/v 24 krt/v 24 krt/v BOD 7-ATU mg O 2/l 24 krt/v 24 krt/v 24 krt/v COD cr mg O 2/l 24 krt/v 24 krt/v 24 krt/v kok-p mg P/l 24 krt/v 24 krt/v 24 krt/v kok-n mg/l 24 krt/v 24 krt/v 24 krt/v Kiintoaine mg/l 24 krt/v 24 krt/v 24 krt/v Metallit (Hg, Cd, Cr, Ni, Pb, Zn) µg/l 6 krt/v (Tarvittaessa) liukoinen fosfori mg/l 24 krt/v NO 2 + NO 3 -N mg/l 24 krt/v 24 krt/v ammoniumtyppi mg/l saostuskemikaalien jäännöspit. (Fe Al) mg/l 24 krt/v Escherichia coli pmy/100 ml 24 krt/v suolistoperäiset enterokokit pmy/100 ml 24 krt/v Tarvittaessa puhdistamolta lähtevästä jätevedestä seurataan myös metallipitoisuuksia (Hg, Cd, Cr, Ni, Pb ja Zn) kuudesti vuodessa. Määritykset tehdään, mikäli tulevassa jätevedessä todetaan toistuvia ympäristölaatunormin (Vna 868/2010) ylittäviä pitoisuuksia. Näytteenotosta ja tulosten yhdistelmätaulukkojen laadinnasta on vuoden 2015 alusta lähtien vastannut Ramboll Finland Oy sekä näytteiden analysoinnista Eurofins Environment Testing Finland Oy (ent. Ramboll Finland Oy). Tarkkailun sisältö on säilynyt ennallaan vuonna Laboratorioanalyysien määritysmenetelmät, akkreditoinnit ja määritysrajat ovat liitteessä 10. Kuormitustarkkailun näytteenotossa ja tulosten laskennassa on noudatettu ympäristöhallinnon oheistusta yhdyskuntajätevesien puhdistuslaitosten päästöjen seurannasta ja raportoinnista (Syke 2011). Kooste kuormitustarkkailun tulevan ja lähtevän jäteveden sekä pisteen JAKO analyysituloksista on liitteessä 7.1. Biokaasulaitoksen rejektivesien näytteenottopisteen (BS) analyysitulokset ja näytteenottopäivämäärät sekä vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7- ATU:n, COD Cr:n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen ovat nähtävillä liitteessä Vuoden 2017 tulo- ja vesistökuormitus Virtaamat vuonna 2017 Vuoden kokonaisjätevesivirtaama oli noin m 3, mikä on n. 8,6 % vuoden 2016 virtaamaa pienempi. Laitoksella eikä pumppaamoilla ei vuoden 2017 aikana ilmennyt tarvetta ohijuoksutuksiin. Hopeakivenlahden jätevedenpuhdistamon viikkovirtaamat sekä vuorokauden maksimivirtaamat näkyvät kuvassa 5. Vuoden 2017 vuotovesikertoimet ja laitoksen käyttöasteet ovat taulukossa 9.

17 15 m3/viikko Kokkolan jätevedenpuhdistamon viikkovirtaamat 2017 Käsitelty (m3/vko) Ohitus (m3/vko) Max. Q (m3/d) tammi helmi maalis huhti touko kesä heinä elo syys loka marras joulu Kuva 5. Puhdistamon viikoittaiset virtaamat, ohitukset sekä huippuvirtaamat vuonna Taulukko 9. Vuotovesikertoimet ja käyttöaste vuonna Vuotovesikertoimet Käyttöaste keskivirtaama 4 viikon minimivirtaama = 47 nv = = 1,2 4 peräkkäisen viikon minimivirtaama keskivirtaama = 57 8 peräkkäisen viikon maksimivirtaama nmax= = 1,5 4 peräkkäisen viikon minimivirtaama 8 viikon maksimivirtaama = 69 Sakokaivolietteiden kuivatuksen yhteydessä muodostuneet rejektivedet johdetaan suoraan puhdistamon tulopumppaamon virtaamaan ja mädätteen rejektivedet tulisi johtaa Demon-prosessin kautta jätevedenpuhdistamon varsinaiseen puhdistusprosessiin. Biokaasulaitoksen kaasuntuotannon yhteydessä vuonna 2017 syntyneiden rejektivesien määrät ilmenevät taulukosta 10 ja rejektivesien BD (Demonille johdettu) sekä BS (sakolietteiden) analyysitulokset ovat taulukoituna liitteessä 5. Ominaista biokaasulaitoksen rejektivesille ovat korkeat COD Cr - ja typpipitoisuudet. Demon-prosessin toimimattomuuden seurauksena mädätyksen rejektivedet on johdettu ilman erilliskäsittelyä puhdistamon tulovirtaan. Demon-prosessin käyttö on biokaasulaitoksen toiminnan alusta lähtien ollut koeluontoista, eikä prosessia ole onnistuttu ylläpitämään toimintakuntoisena. Demon-prosessi on viimeksi ollut toiminnassa välisen ajan. Hopeakivenlahden jätevedenpuhdistamo kykenee tällä hetkellä käsittelemään biokaasulaitoksen jätevedet omassa pääprosessissaan, eikä rejektivesien esikäsittelylle ole toistaiseksi tarvetta. Taulukko 10. Rejektivesien (m 3 /kk) virtaamat vuonna Kuukausi Sakoaltaan rejektit Mädätteen rejektit Mädätteen rejektit Mädätteen rejektit (BS) (yht.) tulopumppaamoon (BS) Demonille (BD) Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Yht:

18 16 Rejektivesien määrä jätevedenpuhdistamolle vuonna 2017 yhteensä oli noin m Vuoden 2017 tulokuormitus Puhdistamo on mitoitettu taulukon 11 mukaisille virtaamille ja tulokuormille. Laitoksen käyttöastetta on seurattu kuormitustarkkailun yhteydessä ja kyseiset tulokset on raportoitu liitteessä 6. Puhdistamon mitoitusvirtaamat ylittyivät kk-keskivirtaamien osalta 8 kertaa vuonna Vuoden aikana myös tulevan jäteveden mitoituskuormat ylittyivät. Mitoitusarvon ylityksiä ilmeni COD:n ja kiintoaineen osalta. Taulukko 11. Puhdistamon mitoitusvirtaamat sekä mitoituskuormat. Mitoitusvirtaamat Mitoituskuormat Q kesk m 3 /d BOD 7ATU Q max, biol m 3 /d Kiintoaine Q max m 3 /d Kokonaistyppi q kesk m 3 /h 386 Ammoniumtyppi 921 q max, biol m 3 /h 900 Kokonaisfosfori 136 q max m 3 /h COD Cr Puhdistamon kuormitus on lisääntynyt laitoksen sisäisten rejektivesien (liete) putkimuutoksen johdosta. Jätevedenpuhdistamon putkimuutos puhdistamolietteiden rejektivesien osalta tehtiin heinäkuussa Muutostyössä rejektivedet johdettiin etuselkeytyksen sijaan tulopumppaamoon jatkuvien tukkeutumisten vuoksi, ks. prosessikaavioon merkitty muutos kuvassa 6. Vuosina rejektivesien vaikutus on nähtävissä tulevan veden kuormissa varsinkin silloin kun lietteenkuivatuksessa on ollut ongelmia tai sakeuttamon ylivuoto on ollut suurta. Lietteen käsittelyssä (tiivistys/kuivaus) oli suurehkoja ongelmia vuosien aikana. Syynä tähän olivat vaihtelut lietteen laadussa (biologinen/kemiallinen liete), jolloin tiivistyksessä käytettävän polymeerin laatua täytyi vaihtaa. Vuoden 2016 lopulla löytyi toimiva polymeeri ja ongelmat selätettiin. Vuonna 2017 ei ilmennyt ongelmia. Kuva 6. Putkimuutos prosessikaaviossa puhdistamolietteiden rejektivesien osalta 07/2015 lähtien. Hopeakivenlahden jätevedenpuhdistamolle vastaanotettujen jätevesien aiheuttaman kuormituksen () vuotuiset keskiarvot (v ) ovat lueteltuna taulukossa 12. Näytepäivien tarkemmat yksittäiset kuormitustarkkailutulokset on raportoitu jätevesitarkkailun tulosten yhdistelmätaulukoissa (Liite 8).

19 17 Taulukko 12. Hopeakivenlahden tulokuorma vuonna Virtaama BOD 7 (ATU) Kiintoaine Vuosi m 3 Fosfori kg P/d Typpi kg N/d COD cr /d kg O 2/d kg ss/d ka. ka. max. ka. max. ka. max. ka. max. ka. max , , , ) 691 1) ) 658 1) ) Osa vuosien kokonaistypen analyysituloksista epäluotettavia. 07/2015 lähtien tulokuormassa mukana myös laitoksen sisäisiä (lietteen käsittely) rejektivesiä. Ekorosk Oy:n Storkohmon kaatopaikan alueella muodostuneet kaatopaikkavedet on keväästä 2014 lähtien viemäröity puhdistamolle ja ovat osana laitoksen tulokuormaa (TY). Kaatopaikkaveden laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kerran kuussa otettavien 24 h kokoomanäytteiden avulla. Viemäröidyn kaatopaikkaveden määrä oli vuonna 2017 yhteensä noin m 3. Pitoisuudet ylittivät Kokkolan Veden asettaman raja-arvon sähkönjohtavuuden osalta kahdessa näytteessä. Storkohmon vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7-ATU:n, COD Cr:n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen vaihteli välillä 0,5-6,6 %. Tulokset ovat koottuna liitteissä 7.2 ja 7.3. Björkens Oy Ab:n vesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti neljästi vuodessa 24 h kokoomanäytteiden avulla. Viemäröidyn jäteveden määrä oli vuonna 2017 yhteensä noin m 3. Vuonna 2017 näytteet otettiin 8.6, 17.8, 20.9 ja Elokuussa otetun näytteen kiintoainepitoisuus ylitti Kokkolan Veden asettaman raja-arvon. Björkensin vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7-ATU:n, COD Cr:n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen vaihteli välillä 0,07-0,41 %. Tulokset ovat liitteissä 7.2 ja 7.3. Jukkola Food Oy:n vesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti neljästi vuodessa 24 h kokoomanäytteiden avulla. Viemäröidyn jäteveden määrä oli vuonna 2017 yhteensä noin m 3. Vuonna 2017 otettiin kolme näytettä 7.6, 28.8 ja Näytteenotosta ja analysoinnista vastasi BotniaLab Oy. Kiintoainepitoisuus ja ph ylittivät kaikissa näytteissä Kokkolan Veden asettamat rajaarvot. Jukkola Food Oy:n vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7-ATU:n, COD Cr:n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen vaihteli välillä 0,04-0,71 %. Tulokset ovat liitteissä 7.2 ja Puhdistusteho ja vesistökuormitus Hopeakivenlahden jätevedenpuhdistamon vesistökuormitus () vuotuisina keskiarvoina ohijuoksutukset mukaan laskettuina ovat taulukossa 13. Kuormitustarkkailutulokset vuosineljänneksittäin ovat taulukoituna vuodelta 2017 liitteessä 8 ja vuodelta 2016 liitteessä 9. Vuosien kuormitustarkkailun puhdistusteho (ka.) sekä vuoden 2017 jaksokohtaiset puhdistustehot ovat taulukossa 14.

20 18 Taulukko 13. Hopeakivenlahden kuormitus vesistöön vuosina Vuosi Virtaama (m 3 /d) BOD 7 (ATU) (kg O 2/d) Fosfori () Typpi () COD cr (kg O 2/d) Kiintoaine (kg ss/d) ka. ka. max. ka. max. ka. max. ka. max. ka. max ,5 1,6 3, , ,4 3,3 8,6 1) 393,2 1) ,9 4,0 1) 499 1) ,6 3, ,2 5, ,7 3, ) Osa kokonaistypen analyysituloksista epäluotettavia. Lähtevän jäteveden metallit on analysoitu vuoden 2017 aikana kadmiumin, kromin, lyijyn, nikkelin, sinkin ja elohopean osalta yhteensä kuusi kertaa (liite 7.1). Liitteeseen 7.4 on koottu vuosien metallien pitoisuudet (tuleva ja lähtevä), kuormat ja poistotehot. Tulokset, jotka ovat olleet alle määritysrajan on puolitettu aineistoa käsiteltäessä. Taulukko 14. Hopeakivenlahden puhdistamon puhdistusteho vuosina Kuormitus Rajaarvo 2016 keskiarvo keskiarvo 1/4 2/4 3/4 4/4 BOD 7 (ATU) Vesistöön (mg O 2/l) 10 3,6 5,3 7,5 2,5 6,2 5,0 Kokonaisteho (%) Fosfori Vesistöön (mg P/l) 0,3 0,22 0,19 0,17 0,14 0,23 0,20 Kokonaisteho (%) Typpi Vesistöön (mg N/l) Kokonaisteho (%) 1) Ammoniumtyppi Vesistöön (mg NH 4-N/l) 8, ,1 16 Nitrifikaatioaste (%) Kiintoaine Vesistöön (mg ss/l) Kokonaisteho (%) COD cr Vesistöön (mg O 2/l) Kokonaisteho (%) ) Tavoite vuosikeskiarvona Puhdistamolietteet ja muut jätteet Puhdistamolla syntyvän lietteen määriä sekä lietteen analyysituloksia tarkastellaan vuosiyhteenvedon biokaasulaitoksen toimintaa käsittelevässä osiossa (ks. kappale 2.2) sekä liitteessä 4.1. Puhdistusprosessissa syntyy puhdistamolietteen lisäksi myös välpejätettä sekä hiekanerotuksessa erottuvaa hiekkajätettä. Jätevedenpuhdistuksen yhteydessä syntyi hiekkaa yhteensä noin kiloa. Prosessista kertynyt hiekka on pesty ja toimitettu laitoksen yhteydessä toimivalle kompostointikentälle. Välpejätettä vuonna 2017 toimitettiin kaatopaikalle noin 1200 kiloa.

21 19 4. TULOSTEN POHDINTA 4.1 Hopeakivenlahden jätevedenpuhdistamo Vuonna 2017 puhdistustulos täytti kaikki ympäristöluvassa edellytetyt pitoisuusraja-arvot ja reduktiolle asetetut rajat. Laitokselta vuonna 2017 mereen johdettu kuorma pieneni edellisvuoteen verrattuna kiintoaineen osalta noin 6 %, COD:n osalta noin 9 %, typpikuorman osalta noin 3 % ja fosforikuorman osalta noin 22 %. Sen sijaan kuorma kasvoi BOD:n osalta noin 30 %. Kokkolan viemäriverkossa käytössä olevien kiinteistökohtaisten saostuskaivojen seurauksena viemäröidyille jätevesille on ominaista alhainen kiintoainepitoisuus. Vaikka puhdistamo kykenee täyttämään kiintoainepitoisuudelle asetetun raja-arvon, on laimeasta jätevedestä johtuen edellytetyn reduktion saavuttaminen vaikeaa. Asetettu reduktiotaso saavutettiin vuonna Verrattaessa yksittäisten näytteiden kiintoaineiden reduktioita asetettuun 90 % vaatimukseen, on ylityksiä jokaisella kvartaalilla. Vuoden 2017 kasvanut BOD:n kuorma on suurin ensimmäisellä kvartaalilla. Puhdistamo täytti valtioneuvoston jätevesiasetuksessa 888/2006 esitetyt BOD 7-ATU:n, COD Cr:n sekä kokonaisfosforin pitoisuus- ja poistotehovaatimukset, jotka poikkeavat hieman ympäristöluvan rajoista. Kiintoaineen osalta laitos täytti pitoisuusraja-arvon kaikkina tarkkailukertoina, mutta alitti reduktiovaatimuksen (90 %) yhteensä 12 näytteen osalta (9.1, 25.1, 20.2, 20.3, 9.4, 26.4, 7.5, 29.5, 23.8, 9.10, ja 7.11). Jätevesiasetuksen mukainen kokonaistypen poistoteho jäi saavuttamatta. Valtioneuvoston asetuksen 888/2006 mukaiset raja-arvot, Hopeakivenlahden puhdistamon tarkkailuvuoden heikoimmat yksittäiset mittaustulokset BOD 7-ATU:n COD Cr:n ja kiintoaineen osalta sekä puhdistamon vuosikeskiarvo kok-p:n ja kok-n:n osalta on esitetty taulukossa 15. Hopeakivenlahden puhdistamon osalta sallitaan enintään kolme näytettä, jotka eivät täytä asetuksen raja-arvoja. Puhdistamon vuoden 2017 tarkkailutulokset täyttivät pitoisuusvaatimukset kaikkien näytteiden osalta. Sen sijaan kiintoaineen osalta alittui puhdistusteholle vaadittu 90 %:n reduktiotaso yhteensä 12 näytteessä. Taulukko 15. VNa 888/2006 vaatimusten toteutuminen vuonna ) BOD 7-ATU COD 1) Cr Kiintoaine 1) Kok-P 2) 2) 3) Kok-N Raja-arvo 30 mg/l 70 % 125 mg/l 75 % 35 mg/l 90 % 2 mg/l 80 % 15 mg/l 70 % v mg/l 89 % 69 mg/l 79 % 24 mg/l 82 % 0,19 mg/l 98 % (61 mg/l) (25 %) 1) Näytekohtainen, verrataan yksittäisten mittausten tuloksia lupaehtoihin. 2) Verrataan vuosikeskiarvon tulosta lupaehtoihin. 3) Typenpoiston vaatimus voimassa vain, mikäli siitä on erikseen määrätty ympäristöluvassa. 4.2 Biokaasulaitos Oy Pohjanmaan Biokaasun biokaasulaitoksen toiminta on sujunut pääosin odotusten mukaisesti. Biokaasulaitoksen kaasuntuotanto oli vuonna 2017 yhteensä noin m 3 ja verkkoon myydyn sähkön määrä oli noin kwh. Laitos vastaanotti lietteitä vuonna 2017 yhteensä n tn, josta jätevedenpuhdistamolietteiden osuus oli noin 32 % sekä sako-, rasva- ja umpikaivolietteiden osuus noin 67 %. Laitokselle ei ole toimitettu teollisuuden lietteitä vuonna Laitoksen lopputuotteena syntyvän mädätteen analyysitulokset ylitti maa- ja metsätalousministeriön asetuksen 24/11 lannoitevalmisteiden enimmäispitoisuudet elohopean osalta ja kadmiumin osalta Mädätteen hyötykäytön kannalta ongelmallisten sakokaivolietteiden kohonneiden elohopea- ja kadmiumpitoisuuksien (Liite 4) lähdettä on kartoitettu yhdessä alueen teolli-

22 20 suuden, jäteyritysten ja E-P ELY-keskuksen kanssa, mutta lähde ja kulkeutumismekanismi ovat epäselvät. Biokaasulaitoksen rejektivesien esikäsittelyyn tarkoitettu Demon-prosessi ei ollut käytössä vuonna Tästä huolimatta jätevedenpuhdistamon puhdistustulos täytti (N-reduktio tavoitetta lukuun ottamatta) laitokselle asetetut lupaehdot. 5. TOIMINTA VUONNA 2018 Biokaasulaitoksen sekä Hopeakivenlahden jätevedenpuhdistamon tarkkailut jatkuvat pääosin vuoden 2017 mukaisessa laajuudessa vuonna Tarkkailun näytteenotosta ja tulosten yhdistelmätaulukoiden laadinnasta vastaa Ramboll Finland Oy sekä näytteiden analysoinnista Eurofins Environment Testing Finland Oy (ent. Ramboll Analytics). Biokaasulaitoksen sisätilojen poistoilman biosuotimen toiminnan optimoimiseksi laitoksella kartoitetaan edelleen mahdollisia kehittämisvaihtoehtoja suodinmassoille. Optimaaliseen tulokseen pääsemiseksi on suotimen bakteereilla oltava riittävä lämpötila sekä tasainen kosteus. Yleisimpänä ongelmana biosuotimen toiminnalle on todettu olevan ongelmat kosteuden ylläpidossa. Oy Pohjanmaan Biokaasu laatii selvityksen Länsi- ja Sisä-Suomen aluehallintovirastolle maaliskuun 2018 loppuun mennessä biosuotimelle vuonna 2017 tehdyistä tehostamistoimenpiteistä ja päästömittauksista. 6. YHTEENVETO Oy Pohjanmaan Biokaasun biokaasulaitoksen sekä Kokkolan Veden Hopeakivenlahden jätevedenpuhdistamon ympäristölupien edellyttämä tarkkailu on toteutettu yhteistarkkailuna vuodesta 2013 lähtien. Laitosten ohjauksesta vastaa Kokkolan Veden henkilökunta. Näytteenoton ja analysoinnin on toteuttanut vuosina Ramboll Finland Oy. Vuonna 2017 näytteenotosta ja tulosten yhdistelmätaulukoiden laadinnasta on vastannut Ramboll Finland Oy ja analysoinnista Eurofins Environment Testing Finland Oy (ent. Ramboll Analytics). Tarkkailun koordinoinnista ja raportoinnista vastaa Pohjanmaan vesi ja ympäristö ry. Näytteenotossa ja tulosten laskennassa on noudatettu ympäristöhallinnon ohjeistuksia (Syke 2011). Näytteet on otettu tarkkailusuunnitelmien mukaisesti prosessin eri vaiheista vuoden aikana yhteensä 24 kertaa. Metallit (Hg, Cr, Pb, Ni ja Zn) on määritetty yhteensä kuusi kertaa jätevedenpuhdistamolle tulevasta sekä lähtevästä jätevedestä. Lietenäytteitä on tutkittu kunkin biokaasulaitokselle lietettä toimittaneen puhdistamon toimesta ja sakokaivolietteiden laatua on tarkkailtu vastaanottoaltaasta otettujen kokoomanäytteiden avulla. Vuonna 2017 Hopeakivenlahden jätevedenpuhdistamon puhdistustulos täytti kaikki ympäristöluvassa edellytetyt pitoisuusraja-arvot ja reduktiolle asetetut vaatimukset. Puhdistamo täytti valtioneuvoston jätevesiasetuksessa 888/2006 asetetut BOD 7-ATU:n, COD Cr:n sekä kokonaisfosforin raja-arvot, jotka poikkeavat hieman ympäristöluvan rajoista. Kiintoaineen osalta laitos täytti pitoisuusraja-arvon kaikkina tarkkailukertoina, mutta alitti reduktiovaatimuksen (90 %) yhteensä 12 näytteen osalta (9.1, 25.1, 20.2, 20.3, 9.4, 26.4, 7.5, 29.5, 23.8, 9.10, ja 7.11). Jätevesiasetuksen mukainen kokonaistypen poistoteho jäi saavuttamatta.

23 21 VIITTEET Aaltonen, E-K., Päätalo, R. 2012: Kokkolan jätevedenpuhdistamon tarkkailusuunnitelma. Pohjanmaan vesi ja ympäristö ry. Elinkeino-, liikenne- ja ympäristökeskus. EPOELY/876/07.00/2010. Päätös jätevedenpuhdistamon tarkkailuohjelman hyväksymisestä Elinkeino-, liikenne- ja ympäristökeskus. EPOELY/1094/07.00/2010. Vastaus Oy Pohjanmaan Biokaasu- Österbottens Biogas Ab:n ehdotettuun tarkkailusuunnitelmaan Etelä-Suomen aluehallintovirasto. ESAVI/125/04.08/2010. Kokkolan Veden Hopeakivenlahden jätevedenpuhdistamon ympäristöluvan lupamääräysten muuttaminen Länsi- ja Sisä-Suomen aluehallintovirasto. LSSAVI/201/04.08/2010. Oy Pohjanmaan Biokaasu Österbottens Biogas Ab:n ympäristölupapäätös Länsi- ja Sisä-Suomen aluehallintovirasto. LSSAVI/13/04.08/2012. Oy Pohjanmaan Biokaasu Österbottens Biogas Ab:lle myönnetyn ympäristöluvan lupamääräysten muuttaminen Länsi-Suomen ympäristölupavirasto. LSY-2004-Y-391. Kokkolan kaupungin jätevedenpuhdistamon ympäristölupapäätös Pöyry Finland Oy Hopeakivenlahden jätevedenpuhdistamon ja biokaasulaitoksen toiminta-analyysi. Syke / Ympäristöhallinto. Yhdyskuntajätevesien puhdistuslaitosten päästöjen seuranta ja raportointi hyvien menettelytapojen kuvaus Vaasan hallinto-oikeus. Päätös nro 07/0566/2. Kokkolan Veden Hopeakivenlahden jätevedenpuhdistamon ympäristöluvan lupamääräysten muuttaminen Virtanen, J. 2014: Oy Pohjanmaan Biokaasu Österbottens Biogas Ab:n tarkkailusuunnitelma. Päivitetty Pohjanmaan vesi ja ympäristö ry. Välivaara, J., Kiljala, E-M. 2018: Oy Pohjanmaan Biokaasu Österbottens Biogas Ab. Kokkolan biokaasulaitoksen biosuotimen päästömittaukset vuonna Nab Labs Oy. LIITTEET Liite 1 Biokaasulaitoksen ja jätevedenpuhdistamon näytteenottopisteet - taulukko Liite 2 Biokaasulaitoksen ja jätevedenpuhdistamon tarkkailukaavio Liite 3 Oy Pohjanmaan Biokaasu - kaasulaitoksen vastaanottamat lietteet vuonna 2017 Liite 4.1 Vuonna 2017 vastaanotettujen lietteiden sekä lopputuotteen (mädäte) analyysitulokset Liite 4.2 Mädätteen tutkimustodistukset (26.1, 7.3, 8.5, 5.7, 26.9, 8.11) Liite 5 Oy Pohjanmaan Biokaasu - Rejektivesien tarkkailutulokset ja kuormitukset vuonna 2017 Liite 6 Näytteenottopäivien kuormitusasteet (%) suhteessa mitoitusarvoihin vuonna 2017 Liite 7.1 Jätevedenpuhdistamon kuormitustarkkailun analyysitulokset 2017 Liite 7.2 Teollisuusjätevesien analyysitulokset 2017 Liite 7.3 Teollisuusjätevesien kuormitukset 2017 Liite 7.4 Metallien pitoisuudet, kuormitukset ja poistotehot v Liite 8 Jätevedenpuhdistamon kuormitustarkkailun koontitaulukko ja tarkkailujaksot 1/4-4/4, vuosi 2017 Liite 9 Jätevedenpuhdistamon kuormitustarkkailun koontitaulukko, vuosi 2016 Liite 10 Käytetyt menetelmät, akkreditoinnit sekä määritysrajat: Eurofins Environment Testing Finland Oy, vuosi 2017 Liite 11 Oy Pohjanmaan Biokaasu - Kokkolan biokaasulaitoksen biosuotimen päästömittaukset vuonna 2017

24

25 Liite 1 BIOKAASULAITOKSEN JA JÄTEVEDENPUHDISTAMON TARKKAILU Näytetunnu Selvennys Näytteenotto Näytteenottopaikka Jätevedenpuhdistamo TY Tuleva yhdyskuntajätevesi (sisältää sakokaivolietteiden rejektivedet) 24 h kokooma, autom. näytteenotin Tulopumppaamo TD Tuleva Demon jätevesi 24 h kokooma, autom. näytteenotin Pumppausallas TL Lähtevä jätevesi mereen 24 h kokooma, autom. näytteenotin Lähtevän veden linja T Teoll Viemäriin liittyneiltä teollisuuslaitoksilta otettavat näytteet Erillissopimuksessa sovittavalla tavalla Erillissopimuksessa sovittavalla tavalla Biokaasulaitos BD Demon yksikköön johdettava mädättämön rejektivesi 24 h kokooma Tasausallas 24 h kokooma, autom. näytteenotin / Likaisten rejektivesien allas BS Sakokaivolietteen rejektivedet 5 vrk kokooma (sakokaivolietteiden kuivatusvedet) BL Kla Klan jätevedenpuhdistamolta tuleva liete Klan jätevedenpuhdistamon tarkkailuohjelman mukaisesti BL Jvp Muilta jätevedenpuhdistamoilta tuleva liete Kunkin jätevedenpuhdistamon tarkkailuohjelman mukaisesti BL Sako Ekoroskin alueelta tulevat sakokaivolietteet 1 / viikko kk BL Teoll Teollisuuslietteet Joka erästä (näyte pakastimeen) BL Mäd Mädäte 1 krt/a BL Humus Humustuote Biokaasu Jatkuvatoiminen Soihtupolttoon tuleva kaasu Kertaluonteinen selvitys Erillisen sopimuksen perusteella Soihtupoltosta lähtevä kaasu Kertaluonteinen selvitys Erillisen sopimuksen perusteella Biosuotimelle tulevan poistoilman sisältämät hajukaasut Erillisen sopimuksen perusteella Ulkoilmaan johdettavat hajukaasut Erillisen sopimuksen perusteella

26 Teollisuuslietteet BL Teoll Oy Pohjanmaan Biokaasu/Biokaasulaitos BL Mäd Kokkolan Tekninen palvelukeskus /Jälkikypsytys Biokaasulaitoksen ja jätevedenpuhdistamon tarkkailu Jätteet Mädätyksen rejektivedet Palautettavat jätteet BD Sakokaivolietteiden kuivatusvedet Hajukaasujen käsittely Hajukaasut Soihtu BS Demon BL Kla lietteet TD Puhdistamolietteet Sakokaivolietteet Yhdyskuntajätevedet BL Jvp BL Sako Teollisuusjätevedet Kokkolan Vesi/Kokkolan jätevedenpuhdistamo Lähtevä vesi TY TL T Teoll Jätteet Liite 2 BL Humus Humustuotteet Kaasukello CHP-yksikkö mereen liete kaasut vedet poistoilma jäte Mittaus-/näytepiste

27 Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab Vastaanotetut lietteet vuonna 2017 Aine- ja energiavirrat sisään Puhd.liete P:saari, tn Puhd.liete K:la, m3 Puhd.liete Ullava, m3 Puhd.liete Evijärvi, tn Puhd.liete Kruunupyy, tn Ilmastusvaahto P:saari, tn Sakokaivoliete, m3 Umpikaivoliete, m3 Rasvakaivoliete, m3 Pienpuhdistamoliete, m Yht. Huom. 366,6 356,0 428,9 335,7 421,8 361,7 310,9 382,8 418,3 361,8 355,9 351, kuiva-ainepit. ~ 20 % Kuiva-ainepit. ~4,5% kuiva-ainepit. ~ 20 % 12,6 12,8 22,5 12,3 23,0 24,0 13,3 24,2 11,6 12,4 25,1 13,0 207 kuiva-ainepit. ~ 20 % kuiva-ainepit. ~ 20 % kuiva-ainepit. Yht. ~ 1 % Kokonaisosuudet Kokonaisosuudet (kuiva-aine) Biokaasulaitokselle toimitetut yht: tn Biokaasulaitokselle toimitetut yht: tn - Pietarsaari Alhedan puhd. = 5 % - Pietarsaari Alhedan puhd. = 41 % - Hopeakivenlahden puhd. = 27 % - Hopeakivenlahden puhd. = 24 % } 94 % - Sako-, umpi- ja rasvak.liet. = 67 % - Sako-, umpi- ja rasvak.liet. = 28 % - Muut (puhdistamot & teoll.) = 1 % - Muut (puhdistamot & teoll.) = 7 % } 52 % Liite 3

28 Oy Pohjanmaan Biokaasu Österbottens Biogas Ab Vastaanotettujen lietteiden tarkkailutulokset, 2017 Sako-, umpi-ja rasvakaivolietteet (BL Sako) Tarkkailuiste pvm ph-arvo Hehkutusjäännös Kuivaaine Kokonaistyppi Fosfori K Ca Co Cr Cu Hg Cd Pb Ni Zn As Mg Mn Fe Al % ka % % mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka Raja-arvo* , BL Sako Kla ,2 17 0, ,4 0,33 BL Sako Kla ,8 19 0, ,6 0,69 BL Sako Kla ,8 14 0, ,2 1,1 0,76 BL Sako Kla ,4 12 0, ,84 0,3 BL Sako Kla ,1 14 0, ,21 0,33 BL Sako Kla ,0 21 0, ,3 <0,20 BL Sako Kla ,6 17 0, ,3 0,87 0,4 BL Sako Kla ,8 19 1, ,7 0,66 0,27 BL Sako Kla ,0 27 0, ,51 1,1 BL Sako Kla ,9 19 0, ,8 0,2 0,4 BL Sako Kla ,7 16 0, ,17 0,41 BL Sako Kla ,7 16 0, ,3 0,24 0,33 BL Sako Kla ,4 13 1, ,19 0,29 BL Sako Kla ,0 15 0, ,0 0,58 BL Sako Kla ,8 16 0, ,38 0,43 BL Sako Kla ,8 20 1, ,15 <0,20 BL Sako Kla ,9 20 0, ,9 0,18 0,77 BL Sako Kla ,7 19 0, <0,10 0,23 BL Sako Kla ,7 21 1, ,19 0,4 BL Sako Kla ,2 17 0, ,35 0,72 BL Sako Kla ,8 17 0, ,35 0,53 BL Sako Kla ,9 17 0, ,4 0,36 7,5 BL Sako Kla , ,61 0,71 BL Sako Kla ,7 21 1, ,76 0,54 BL Sako Kla ,4 20 0, ,27 0,41 BL Sako Kla ,9 21 1, ,2 0,41 BL Sako Kla ,9 19 1, ,4 0,62 BL Sako Kla ,6 21 0, ,28 0,32 BL Sako Kla ,0 29 0, ,64 0,41 BL Sako Kla ,0 23 0, ,56 0,49 BL Sako Kla ,5 24 1, ,3 0,42 BL Sako Kla ,2 45 0, ,2 0,62 BL Sako Kla ,8 27 0, ,25 0,81 BL Sako Kla ,8 21 0, ,13 0,72 BL Sako Kla ,0 24 0, ,3 0,69 BL Sako Kla ,3 19 1, ,22 1,2 BL Sako Kla ,6 19 0, ,24 0,37 BL Sako Kla ,8 24 0, ,36 3,7 BL Sako Kla ,5 22 1, ,8 0,27 0,93 BL Sako Kla ,7 52 2, ,27 0,96 7, , BL Sako Kla ,1 35 1, ,44 0,37 BL Sako Kla ,9 22 0, ,19 1,3 BL Sako Kla ,8 24 0, ,2 0,56 BL Sako Kla ,9 29 0, ,4 0,14 0,45 Liite 4.1

29 Sako-, umpi-ja rasvakaivolietteet (BL Sako) Tarkkailuiste ph-arvo Fosfori K Ca Co Cr Cu Hg Cd Pb Ni Zn As Mg Mn Fe Al % ka % % mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka Raja-arvo* , BL Sako Kla ,8 24 0, ,27 0,22 BL Sako Kla ,0 34 1, ,23 0,99 BL Sako Kla ,8 26 0, ,5 0,74 BL Sako Kla ,7 23 0, ,34 0,38 BL Sako Kla ,7 20 0, ,14 1,3 BL Sako Kla ,8 26 0, ,49 0,61 BL Sako Kla ,0 30 0, ,8 1,3 BL Sako Kla ,5 35 0, ,99 16 ka. 6,8 22,4 0, ,0 7080,8 25,8 0,7 1,5 min. 6,3 12,0 0,2 9200,0 1200,0 3,7 0,1 0,2 max 7,7 52,0 2, , ,0 300,0 12,0 16,0 Puhdistamolietteet Tarkkailuiste Kokkolan Vesi, Hopeakivenl. Pietarsaaren Vesi, Alheda Kokkolan Vesi, Ullava Kruunupyy pvm ph-arvo Fosfori K Ca Co Cr Cu Hg Cd Pb Ni Zn As Mg Mn Fe Al % ka % % mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka , , ,46 0,75 8, , ,7 52 2, ,27 0,96 7, , , , ,51 0,62 8, , , , ,0 0,62 8, , , ,25 0, ,4 30,9 11,9 5, , ,72 0, , , ,42 0,47 6, Evijärvi ,6 43,9 13,7 4, , ,17 0,45 6, < Biokaasulaitoksen lopputuote ("mädäte"), alkyylifenoleiden ja alkyylifenolietoksylaattien tulokset ovat liitteessä 4.2 Tarkkailuiste Raja-arvo* pvm pvm ph-arvo Hehkutusjäännös Kuivaaine Hehkutusjäännös Kuivaaine Hehkutusjäännös Kuivaaine Kokonaistyppi Kokonaistyppi Kokonaistyppi Fosfori K Ca Co Cr Cu Hg Cd Pb Ni Zn As Mg Mn Fe Al % ka % % mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka Raja-arvo* , , ,2 0, , ,79 0,9 Mädäte ,46 1, ,71 0, , ,53 1, , ,64 1,2 *) Maa- ja metsätalousministeriön asetuksen 24/11 lannoitevalmisteiden enimmäispitoisuudet. Liite 4.1

30 Liite 4.2 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /74 Pohjanmaan Biokaasu Oy c/o Ekorosk Launissaarentie PIETARSAARI Tutkimuksen nimi: Pohjanmaan bkl, BL Mädäte 2017, tammikuu Näytteenottopvm: Näytteenottopiste: BL Mäd Kla Näyte saapui: Näytteenottaja: Miikka Ketonen Analysointi aloitettu: Vesitutkimus Määritys 17SL00467 Yksikkö Menetelmä Kuiva-aine 28 m-% RA4016¹ L Hehkutusjäännös 550 C 46 % ka RA4016 L ph lietteestä 7,5 RA2036 L Typpi, kokonais mg/kg ka RA2021 L Esikäsittely, mikroaaltohajotus, kuningasvesi ok RA3007 L Metallit 2 ok RA3000 L Alumiini (Al) mg/kg ka RA3000 L Arseeni (As) 5,1 mg/kg ka RA3000¹ L Elohopea (Hg) 1,2 mg/kg ka RA3000¹ L Fosfori (P) mg/kg ka RA3000 L Kadmium (Cd) 0,97 mg/kg ka RA3000¹ L Kalium (K) 1300 mg/kg ka RA3000 L Kalsium (Ca) mg/kg ka RA3000 L Koboltti (Co) 25 mg/kg ka RA3000¹ L Kromi (Cr) 56 mg/kg ka RA3000¹ L Kupari (Cu) 240 mg/kg ka RA3000¹ L Lyijy (Pb) 13 mg/kg ka RA3000¹ L Magnesium (Mg) 2400 mg/kg ka RA3000 L Mangaani (Mn) 1200 mg/kg ka RA3000¹ L Nikkeli (Ni) 37 mg/kg ka RA3000¹ L Rauta (Fe) mg/kg ka RA3000¹ L Sinkki (Zn) 660 mg/kg ka RA3000¹ L Alkyylifenolit ja alkyylifenolietoksylaatit ok RA4032¹ L 4-n-nonyylifenoli <0,05 mg/kg ka RA4032 L 4-nonyylifenoli, isomeerien seos 7,1 mg/kg ka RA4032¹ L 4-Nonyylifenolimonoetoksylaatti, isomeerien 0,11 mg/kg ka RA4032 L seos 4-Nonyylifenolidietoksylaatti, isomeerien seos 0,14 mg/kg ka RA4032¹ L 4-tert-Oktyylifenoli 0,21 mg/kg ka RA4032¹ L 4-tert-Oktyylifenolimonoetoksylaatti <0,2 mg/kg ka RA4032 L 4-tert-Oktyylifenolidietoksylaatti <0,01 mg/kg ka RA4032¹ L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

31 Liite 4.2 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /74 ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa paul.klein@ely-keskus.fi;johanna.wikstrom@ely-keskus.fi; pohjanmaa@vesiensuojelu.fi;eeva-kaarina.aaltonen@vesiensuojelu.fi; ville.sydanmetsa@kokkola.fi;risto.lauri@kokkola.fi; esa.jokela@kokkola.fi;andreas.svarvar@jakobstad.fi; yvonne.thodin@ekorosk.fi;olli.ahllund@ekorosk.fi; riikka.johannsson@ramboll.fi;julia.haapalainen@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

32 Liite 4.2 Ramboll Analytics Pvm: /1 Tutkimustodistus Projekti: /83 Pohjanmaan Biokaasu Oy c/o Ekorosk Launissaarentie PIETARSAARI Tutkimuksen nimi: Pohjanmaan bkl, BL Mädäte, Hg+Cd 2017, maaliskuu Asiakkaan viite: lisänäyte Näytteenottopvm: Näytteenottopiste: BL Mäd Kla Näyte saapui: Näytteenottaja: Jani Blomqvist Analysointi aloitettu: Vesitutkimus Määritys 17SL01238 Yksikkö Menetelmä Kuiva-aine 27 m-% RA4016¹ L Esikäsittely, mikroaaltohajotus, kuningasvesi ok RA3007 L Elohopea (Hg) 0,79 mg/kg ka RA3000¹ L Kadmium (Cd) 0,90 mg/kg ka RA3000¹ L ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa paul.klein@ely-keskus.fi;johanna.wikstrom@ely-keskus.fi; pohjanmaa@vesiensuojelu.fi; ville.sydanmetsa@kokkola.fi;risto.lauri@kokkola.fi; esa.jokela@kokkola.fi;andreas.svarvar@jakobstad.fi; yvonne.thodin@ekorosk.fi;olli.ahllund@ekorosk.fi; riikka.johansson@ramboll.fi;julia.haapalainen@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

33 Liite 4.2 Eurofins Pvm: /1 Tutkimustodistus Projekti: /95 Pohjanmaan Biokaasu Oy c/o Ekorosk Launissaarentie PIETARSAARI Tutkimuksen nimi: Pohjanmaan bkl, BL Mädäte, Hg+Cd 2017, toukokuu Asiakkaan viite: lisänäyte Näytteenottopvm: Näytteenottopiste: BL Mäd Kla Näyte saapui: Näytteenottaja: Jani Blomqvist Analysointi aloitettu: Tutkimustulokset Määritys 17SS00957 Yksikkö Menetelmä Kuiva-aine 27 m-% RA4016¹ L Esikäsittely, mikroaaltohajotus, kuningasvesi ok RA3007 L Elohopea (Hg) 0,46 mg/kg ka RA3000¹ L Kadmium (Cd) 1,2 mg/kg ka RA3000¹ L ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Eurofins Environment Testing Finland Oy Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa paul.klein@ely-keskus.fi;johanna.wikstrom@ely-keskus.fi; pohjanmaa@vesiensuojelu.fi; ville.sydanmetsa@kokkola.fi;risto.lauri@kokkola.fi; esa.jokela@kokkola.fi;andreas.svarvar@jakobstad.fi; yvonne.thodin@ekorosk.fi;olli.ahllund@ekorosk.fi; riikka.johansson@ramboll.fi;julia.haapalainen@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Eurofins Environment Testing Finland Oy Niemenkatu 73, Lahti Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Lahti

34 Liite 4.2 Eurofins Pvm: /1 Tutkimustodistus Projekti: /107 Pohjanmaan Biokaasu Oy c/o Ekorosk Launissaarentie PIETARSAARI Tutkimuksen nimi: Pohjanmaan bkl, BL Mädäte, Hg+Cd 2017, heinäkuu Asiakkaan viite: lisänäyte Näytteenottopvm: Näytteenottopiste: BL Mäd Kla Näyte saapui: Näytteenottaja: Valtteri Sivula Analysointi aloitettu: Vesitutkimus Määritys 17SL04381 Yksikkö Menetelmä Kuiva-aine 29 m-% RA4016¹ L Esikäsittely, mikroaaltohajotus, kuningasvesi ok RA3007 L Elohopea (Hg) 0,71 mg/kg ka RA3000¹ L Kadmium (Cd) 0,98 mg/kg ka RA3000¹ L ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Eurofins Environment Testing Finland Oy Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa tulokset.etela-pohjanmaa@ely-keskus.fi; pohjanmaa@vesiensuojelu.fi; ville.sydanmetsa@kokkola.fi;risto.lauri@kokkola.fi; esa.jokela@kokkola.fi;andreas.svarvar@jakobstad.fi; tommy.nordstrom@ekorosk.fi;olli.ahllund@ekorosk.fi; riikka.johansson@ramboll.fi;julia.haapalainen@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Eurofins Environment Testing Finland Oy Niemenkatu 73, Lahti Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Lahti

35 Liite 4.2 Eurofins Pvm: /2 Tutkimustodistus Projekti: /120 Pohjanmaan Biokaasu Oy c/o Ekorosk Launissaarentie PIETARSAARI Tutkimuksen nimi: Pohjanmaan bkl, BL Mädäte 2017, syyskuu Näytteenottopvm: Näytteenottopiste: BL Mäd Kla Näyte saapui: Näytteenottaja: Jani Blomqvist Analysointi aloitettu: Vesitutkimus Määritys 17SL06512 Yksikkö Menetelmä Kuiva-aine 30 m-% EF4016¹ L Hehkutusjäännös 550 C 47 % ka EF4016 L ph lietteestä 7,9 EF2036 L Typpi, kokonais mg/kg ka EF2021 L Esikäsittely, mikroaaltohajotus, kuningasvesi ok EF3007 L Metallit 2 ok EF3000 L Alumiini (Al) mg/kg ka EF3000 L Arseeni (As) 4,2 mg/kg ka EF3000¹ L Elohopea (Hg) 0,53 mg/kg ka EF3000¹ L Fosfori (P) mg/kg ka EF3000 L Kadmium (Cd) 1,9 mg/kg ka EF3000¹ L Kalium (K) 1500 mg/kg ka EF3000 L Kalsium (Ca) mg/kg ka EF3000 L Koboltti (Co) 18 mg/kg ka EF3000¹ L Kromi (Cr) 96 mg/kg ka EF3000¹ L Kupari (Cu) 250 mg/kg ka EF3000¹ L Lyijy (Pb) 19 mg/kg ka EF3000¹ L Magnesium (Mg) 2500 mg/kg ka EF3000 L Mangaani (Mn) 1200 mg/kg ka EF3000¹ L Nikkeli (Ni) 39 mg/kg ka EF3000¹ L Rauta (Fe) mg/kg ka EF3000¹ L Sinkki (Zn) 840 mg/kg ka EF3000¹ L Alkyylifenolit ja alkyylifenolietoksylaatit ok EF4032¹ L 4-n-nonyylifenoli <0,025 mg/kg ka EF4032 L 4-nonyylifenoli, isomeerien seos 7,9 mg/kg ka EF4032¹ L 4-Nonyylifenolimonoetoksylaatti, isomeerien 1,2 mg/kg ka EF4032 L seos 4-Nonyylifenolidietoksylaatti, isomeerien seos 0,14 mg/kg ka EF4032¹ L 4-Nonyylifenolitrietoksylaatti, isomeerien seos 0,029 mg/kg ka EF4032¹ L 4-Nonyylifenolitetraetoksylaatti, isomeerien <0,025 mg/kg ka EF4032¹ L seos 4-Nonyylifenolipentaetoksylaatti, isomeerien <0,025 mg/kg ka EF4032¹ L seos 4-Nonyylifenoliheksaetoksylaatti, isomeerien <0,025 mg/kg ka EF4032¹ L seos 4-tert-Oktyylifenoli 0,31 mg/kg ka EF4032¹ L 4-tert-Oktyylifenolimonoetoksylaatti 0,26 mg/kg ka EF4032 L 4-tert-Oktyylifenolidietoksylaatti 0,011 mg/kg ka EF4032¹ L 4-tert-Oktyylifenolitrietoksylaatti <0,025 mg/kg ka EF4032¹ L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä Eurofins Environment Testing Finland Oy Niemenkatu 73, Lahti Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Lahti

36 Liite 4.2 Eurofins Pvm: /2 Tutkimustodistus Projekti: /120 ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Eurofins Environment Testing Finland Oy Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa tulokset.etela-pohjanmaa@ely-keskus.fi; pohjanmaa@vesiensuojelu.fi; ville.sydanmetsa@kokkola.fi;risto.lauri@kokkola.fi; esa.jokela@kokkola.fi;andreas.svarvar@jakobstad.fi; tommy.nordstrom@ekorosk.fi;olli.ahllund@ekorosk.fi; riikka.johannsson@ramboll.fi;julia.haapalainen@ramboll.fi Menetelmien kuvaukset EF4016 Kuiva-aine EF4032 Alkyylifenolit ja alkyylifenolietoksylaatit Kuiva-aine määritettiin kuivaamalla tunnettu määrä näytettä 105 C lämpötilassa ja punnitsemalla jäännös standardien ISO ja SFS 3008 mukaisesti. Alkyylifenolit sekä niiden etoksylaatit (liitteessä) määritettiin uuton ja SPEpuhdistuksen jälkeen käyttäen UPLC/MS/MS-tekniikkaa. Menetelmässä ei vastata toteamisrajan ja määritysrajan välissä olevia tuloksia. Mittausepävarmuus on 40 %. Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä Eurofins Environment Testing Finland Oy Niemenkatu 73, Lahti Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Lahti

37 Liite 4.2 Eurofins Pvm: /1 Tutkimustodistus Projekti: /129 Pohjanmaan Biokaasu Oy c/o Ekorosk Launissaarentie PIETARSAARI Tutkimuksen nimi: Pohjanmaan bkl, BL Mädäte, Hg+Cd 2017, marraskuu Asiakkaan viite: lisänäyte Näytteenottopvm: Näytteenottopiste: BL Mäd Kla Näyte saapui: Näytteenottaja: Jani Blomqvist Analysointi aloitettu: Vesitutkimus Määritys 17SL08059 Yksikkö Menetelmä Kuiva-aine 30 m-% EF4016¹ L Esikäsittely, mikroaaltohajotus, kuningasvesi ok EF3007 L Elohopea (Hg) 0,64 mg/kg ka EF3000¹ L Kadmium (Cd) 1,2 mg/kg ka EF3000¹ L ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Eurofins Environment Testing Finland Oy Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa tulokset.etela-pohjanmaa@ely-keskus.fi; pohjanmaa@vesiensuojelu.fi; ville.sydanmetsa@kokkola.fi;risto.lauri@kokkola.fi; esa.jokela@kokkola.fi;andreas.svarvar@jakobstad.fi; tommy.nordstrom@ekorosk.fi;olli.ahllund@ekorosk.fi; riikka.johansson@ramboll.fi;julia.haapalainen@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä Eurofins Environment Testing Finland Oy Niemenkatu 73, Lahti Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Lahti

38 Liite 5 Oy Pohjanmaan Biokaasu Österbottens Biogas Ab Sakokaivolitetteen kuivatusvesien sekä mädättämön rejektivesien tarkkailutulokset, vuosi 2017 Sakokaivolietteen kuivatusvesi, (BS Kla) ph Sähkönjoht. Alkalit. Kiintoaine BOD 7-ATU COD Cr Kok-N Kok-P Hg Cd Cr Pb Ni Zn Toksisuus, valobakt. Ftalaatit (DEP) (DBP) (DEHP) Alkyylifenolit ja alkyylifenolietoksylaatit 4-nonyylifenoli 4-Nonyylifenolidietoksylaatti 4-tert-Oktyylifenoli Piste pvm ms/m mmol/l mg/l mg/l mgo2/l mg/l mg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l BS Kla , ,21 <0,20 21 <2, ks. Lausunto 1) tod. 0,1 BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , ,23 0, ks. Lausunto 2) tod. 5,6 0,35 0,28 1,8 BS Kla , BS Kla , Nonyylifenolimonoetoksylaatti Demonille tuleva (BD Kla) ja Demonilta lähtevä rejektivesi (TD Kla) Kiintoaine ph Sähkönjoht. Alkalit. BOD 7-ATU COD Cr Kok-N NO 2+3 -N NH 4 -N Kok-P Piste pvm ms/m mmol/l mg/l mg/l mgo2/l mg/l mg/l mg/l mg/l Demon ei toiminnassa vuonna 2017, ei näytteitä. Lausunto (Eurofins Environment Testing Finland Oy:n Tutkimustodistukset ja ): 1) Valobakteeritesti: Näytteen EC50 -arvo oli 97 %. Näytteen vastaava toksisuusindeksin arvo TU = 1,0. Indeksin mukaan vesinäytettä ei luokitella toksiseksi valobakteerille. 2) Valobakteeritesti: Näyte ei osoittanut pienimmällä käytettävällä laimennoksella (80 %) mitään merkkiä toksisuudesta. Testauksen perusteella voidaan todeta, että näyte ei ollut akuutisti toksista valobakteereille.

39 Biokaasulaitoksen rejektivesien vuosikuormitus sekä sen osuus Hopeakivenlahden jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2017 Vesimäärä BOD 7-ATU COD Cr kok-p kok-n Kiintoaine Hopeakivenlahti Biokaasulaitos Osuus Hopeakivenlahti Biokaasulaitos Osuus Hopeakivenlahti Biokaasulaitos Osuus Hopeakivenlahti Biokaasulaitos Osuus Hopeakivenlahti Biokaasulaitos Osuus Hopeakivenlahti Biokaasulaitos Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % ,8 508,1 51,4 10, ,1 179,1 14,4 28,1 1,4 5,0 269,7 72,4 26,8 577,4 55,9 9,7 Liite 5

40 Liite 6 Liikelaitos Kokkolan Vesi Hopeakivenlahden jätevedenpuhdistamo Näytteenottopäivien kuormitusasteet suhteessa mitoitusarvoihin, % Virtaama m3/d Kuormitustekijä, Q kesk Q max, biol Q max BOD7ATU Kiintoaine Kokonaistyppi Kokonaisfosfori COD Cr %:n mitoitusarvon ylittyminen punaisella fontilla

41 Hopeakivenlahden jätevedenpuhdistamo - Kuormitustarkkailun tuloskooste, Vuosi 2017 Ottopäivä Näyte Virtaama m3/d T C Escherichia coli pmy/100 ml TY 7,8 7, , ,7 JAKO 7, , ,1 TL , , ,11 0,029 < TY 8,6 7, , ,5 JAKO 7, , ,2 TL , ,1 14 8, ,13 0,029 < TY 7,8 7, , ,9 0,1 0, , JAKO 7, , ,9 TL , ,6 17 5, ,15 0,032 <10 <0,010<0,10 2,1 <0, TY 8,2 7, , JAKO 7, , TL , , ,26 0,036 < TY 6,11 7, JAKO 7, , ,8 TL , ,8 19 5, ,27 0,034 < TY 7 7, , ,5 JAKO 7, , ,9 TL , ,5 12 5, *) 0,13 0,027 < TY 5,2 7,5 92 6, ,1 0,094 0,26 9,1 2, JAKO ,5 94 5, TL ,3 96 3,6 21 <3, ,9 0,14 0,026 <10 <0,010<0,10 1,3 <0, TY 9,08 7, , ,7 JAKO 7, ,4 TL , ,9 19 3, ,15 0,035 6, TY 7,1 7,5 97 6, ,6 JAKO 7,4 98 5, ,6 TL , ,12 0, TY 8,51 7, ,5 JAKO 7, , ,2 TL ,1 18 3, ,19 0,026 <5, TY ,41 7, , ,7 0,2 0, , JAKO 7, , TL , ,55 11 <3, ,082 0, <0,010<0,10 1 <0, TY 10,9 7, , ,9 JAKO 7, , ,9 TL <0, <3, ,3 57 0,17 0, TY 13 7, , JAKO 7, , ,7 TL , ,03 18 <3, ,17 0, TY 13,5 7, , ,6 JAKO 7, , ,8 TL , , ,9 54 0,22 0,021 9, TY 12,7 7, , ,7 0,067 1,3 12 1, JAKO 7, , ,7 TL , , ,6 47 0,25 0,022 <5,0 <0,010 0,31 1,3 <0, TY 14,7 7, , JAKO 7, , ,1 TL , ,2 24 <3, , ,44 0,022 <5, TY 13,5 7, , JAKO 7, , TL , , , ,8 58 0,18 0, TY 14,5 7, , JAKO 7, , ,8 TL ,6 120 <0, <3, ,7 61 0,16 0, TY 13,3 7, , ,7 0,08 0,17 4,4 1, JAKO 7, , ,6 TL , , , ,2 47 0,23 0, <0,010<0,10 1,9 <0, TY 7, , ,9 JAKO 7, , ,9 TL , ,6 20 7, ,31 0,024 9, TY 11 7, , ,2 JAKO 7, , ,9 TL ,6 99 0,7 20 4, ,26 0, TY 8,11 7,6 98 6, ,7 JAKO 7,5 96 4, ,1 TL ,0 94 1,5 10 <3, ,12 0,013 <5, TY 8,5 7, , ,9 0,059 0,21 4,5 1, JAKO 7, , ,3 TL , ,0 16 4, ,15 0,023 <5,0 <0,010<0,10 0,85 <0, TY 8 7, , ,2 JAKO 7, , ,6 TL , ,3 16 3, ,15 0,035 <5,0 110 *) Tulos sisältää normaalia suuremman mittausepävarmuuden. Enterokokit pmy/100 ml Escherichia coli mpn/100 ml ph Johtokyky ms/m Alkalit. mmol/l Kiintoaine mg/l BOD 7-ATU mg/l COD Cr mgo2/l Kok-N mg/l NH4-N mg/l NO 2+3 -N mg/l Kok-P mg/l Liuk. P mg/l Al µg/l Hg µg/l Cd µg/l Cr µg/l Pb µg/l Ni µg/l Fe µg/l Zn µg/l Liite 7.1

42 Hopeakivenlahden jätevedenpuhdistamo Ekorosk Oy:n Storkohmon kaatopaikan viemäröityjen kaatopaikkavesien (SL), Oy Björkens Ab:n ja Jukkola Food Oy:n vesien tarkkailutulokset 2017 Liite 7.2 Oy Björkens Ab pvm Q ph Sameus Sähkönj. Cl COD Cr kok-p kok-n NH 4 -N BOD 7 BOD 7-ATU O2 SO4 Alkalit. Fe E.coli Enterokokit m 3 /d NTU ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mmol/l mg/l mg/l pmy/100 ml pmy/100 ml µg/l Raja-arvo (Klan Vesi) 6,0-11, ,9 7, ,9 7, ,9 7, ,9 7, Öljyhiilivetyj. (C10-C40) Storkohmon kaatopaikka Kiintoaine (C10-C40) Öljyhiilivetyj. Q ph Sameus Sähkönj. Cl COD Cr kok-p kok-n NH 4 -N BOD 7 BOD 7-ATU O2 SO4 Alkalit. Fe E.coli Enterokokit pvm m 3 /kk NTU ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mmol/l mg/l mg/l pmy/100 ml pmy/100 ml µg/l Raja-arvo (Klan Vesi) 6,0-11, , , , , , < , , , , , < , , , ,0 58 9, , , , , , , < , , , ,4 27 3,3 < < , , , ,7 46 5, < , , , ,2 26 6, < , , , , , < , , , ,0 66 5,88 < < , , , ,0 84 5,11 < < , , , ,9 59 6,1 < < , , , , ,1 <100 <10 <50 Kiintoaine Jukkola Food Oy Kiintoaine (C10-C40) Öljyhiilivetyj. Q ph Sameus Sähkönj. Cl COD Cr kok-p kok-n NH 4 -N BOD 7 BOD 7-ATU O2 SO4 Alkalit. Fe E.coli Enterokokit pvm m 3 /d NTU ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mmol/l mg/l mg/l pmy/100 ml pmy/100 ml µg/l Raja-arvo (Klan Vesi) 6,0-11, ,2 4, <0, ,2 4, , ,2 5, ,1 450 Erikoisanalyysit, Ekorosk Oy analyysi Raja-arvo * AOX 180 mg/l Pb 500 μg/l 0,99 μg/l Cd 10 μg/l 0,34 μg/l Cu μg/l 4,7 μg/l Zn μg/l 384 μg/l Ni 500 μg/l 71,5 μg/l Cr μg/l 38,7 μg/l Hg 10 μg/l 0,025 μg/l Al 547 μg/l Mn 1330 μg/l As 5,4 μg/l PAH yht 0,034 μg/l Kloorifenolit yht. <0,50 μg/l Fenoliset yhdisteet <2,0 μg/l *) Kokkolan Vesi - Viemäriin johdettavien jätevesien sallitut raja-arvot

43 Storkohmon kaatopaikan vuosikuormitus sekä sen osuus Hopeakivenlahden jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuosina Vesimäärä BOD 7-ATU COD Cr kok-p kok-n Kiintoaine Hopeakivenlahti Storkohmo Osuus Hopeakivenlahti Storkohmo Osuus Hopeakivenlahti Storkohmo Osuus Hopeakivenlahti Storkohmo Osuus Hopeakivenlahti Storkohmo Osuus Hopeakivenlahti Storkohmo Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % ,9 508,1 2,4 0, ,1 28,6 2,3 28,1 0,2 0,9 269,7 17,8 6,6 577,4 6,4 1, ,2 559,9 5,4 1, ,3 57,3 3,5 44,2 0,6 1,4 309,9 34,4 11, ,3 11,0 1,1 Oy Björkens Ab:n vuosikuormitus sekä sen osuus Hopeakivenlahden jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2017 Vesimäärä BOD 7-ATU COD Cr kok-p kok-n Kiintoaine Hopeakivenlahti Björkens Osuus Hopeakivenlahti Björkens Osuus Hopeakivenlahti Björkens Osuus Hopeakivenlahti Björkens Osuus Hopeakivenlahti Björkens Osuus Hopeakivenlahti Björkens Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % , ,1 1,92 0, ,1 3,17 0,25 28,1 0,12 0,41 269,7 0,25 0,09 577,4 0,38 0,07 Jukkola Food Oy:n vuosikuormitus sekä sen osuus Hopeakivenlahden jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2017 Vesimäärä BOD 7-ATU COD Cr kok-p kok-n Kiintoaine Hopeakivenlahti Jukkola Osuus Hopeakivenlahti Jukkola Osuus Hopeakivenlahti Jukkola Osuus Hopeakivenlahti Jukkola Osuus Hopeakivenlahti Jukkola Osuus Hopeakivenlahti Jukkola Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % , ,1 3,59 0, ,1 5,18 0,42 28,1 0,05 0,19 269,7 0,11 0,04 577,4 0,97 0,17 Liite 7.3

44 Liite 7.4 Tulokset, jotka ovat olleet alle määritysrajan on puolitettu aineistoa käsiteltäessä. Vuosi 2013 Vuosi 2014 Vuoden tulovirtaama Vuoden tulovirtaama Käsitelty virtaama m 3 /a Käsitelty virtaama m 3 /a Kadmium (Cd) Kadmium (Cd) Tuleva ka. µg/l 1,45 Tuleva ka. µg/l 0,29 Vesistöön ka. µg/l 1,28 Vesistöön ka. µg/l 0,05 Tuleva ka. kg/a 4,30 Tuleva ka. kg/a 0,96 Vesistöön ka. kg/a 3,77 Vesistöön ka. kg/a 0,16 Poistoteho % 12,2 Poistoteho % 83,0 Kromi (Cr) Kromi (Cr) Tuleva ka. µg/l 37,6 Tuleva ka. µg/l 22,7 Vesistöön ka. µg/l 7,10 Vesistöön ka. µg/l 2,38 Tuleva ka. kg/a 111,3 Tuleva ka. kg/a 73,9 Vesistöön ka. kg/a 21,0 Vesistöön ka. kg/a 7,75 Poistoteho % 81,1 Poistoteho % 89,5 Lyijy (Pb) Lyijy (Pb) Tuleva ka. µg/l 13,3 Tuleva ka. µg/l 2,99 Vesistöön ka. µg/l 10,1 Vesistöön ka. µg/l 0,13 Tuleva ka. kg/a 39,5 Tuleva ka. kg/a 9,74 Vesistöön ka. kg/a 29,9 Vesistöön ka. kg/a 0,41 Poistoteho % 24,2 Poistoteho % 95,8 Nikkeli (Ni) Nikkeli (Ni) Tuleva ka. µg/l 26,9 Tuleva ka. µg/l 18,3 Vesistöön ka. µg/l 17,9 Vesistöön ka. µg/l 14,3 Tuleva ka. kg/a 79,5 Tuleva ka. kg/a 59,6 Vesistöön ka. kg/a 53,1 Vesistöön ka. kg/a 46,6 Poistoteho % 33,3 Poistoteho % 21,7 Sinkki (Zn) Sinkki (Zn) Tuleva ka. µg/l 189,5 Tuleva ka. µg/l 129,6 Vesistöön ka. µg/l 48,3 Vesistöön ka. µg/l 20,6 Tuleva ka. kg/a 561,0 Tuleva ka. kg/a 421,9 Vesistöön ka. kg/a 143,0 Vesistöön ka. kg/a 67,2 Poistoteho % 74,5 Poistoteho % 84,1 Elohopea (Hg) Elohopea (Hg) Tuleva ka. µg/l Tuleva ka. µg/l 0,09 Vesistöön ka. µg/l Vesistöön ka. µg/l 0,01 Tuleva ka. kg/a Tuleva ka. kg/a 0,30 Vesistöön ka. kg/a Vesistöön ka. kg/a 0,02 Poistoteho % Poistoteho % 93,2

45 Liite 7.4 Tulokset, jotka ovat olleet alle määritysrajan on puolitettu aineistoa käsiteltäessä. Vuosi 2015 Vuosi 2016 Vuoden tulovirtaama Vuoden tulovirtaama Käsitelty virtaama m 3 /a Käsitelty virtaama m 3 /a Kadmium (Cd) Kadmium (Cd) Tuleva ka. µg/l 0,17 Tuleva ka. µg/l 0,44 Vesistöön ka. µg/l 0,05 Vesistöön ka. µg/l 0,04 Tuleva ka. kg/a 0,62 Tuleva ka. kg/a 1,61 Vesistöön ka. kg/a 0,19 Vesistöön ka. kg/a 0,15 Poistoteho % 69,8 Poistoteho % 90,9 Kromi (Cr) Kromi (Cr) Tuleva ka. µg/l 12,0 Tuleva ka. µg/l 27,7 Vesistöön ka. µg/l 2,09 Vesistöön ka. µg/l 2,77 Tuleva ka. kg/a 44,7 Tuleva ka. kg/a 101,8 Vesistöön ka. kg/a 7,76 Vesistöön ka. kg/a 10,2 Poistoteho % 82,7 Poistoteho % 90,0 Lyijy (Pb) Lyijy (Pb) Tuleva ka. µg/l 1,61 Tuleva ka. µg/l 3,92 Vesistöön ka. µg/l 0,25 Vesistöön ka. µg/l 0,25 Tuleva ka. kg/a 5,99 Tuleva ka. kg/a 14,4 Vesistöön ka. kg/a 0,93 Vesistöön ka. kg/a 0,92 Poistoteho % 84,5 Poistoteho % 93,6 Nikkeli (Ni) Nikkeli (Ni) Tuleva ka. µg/l 15,6 Tuleva ka. µg/l 20,1 Vesistöön ka. µg/l 15,0 Vesistöön ka. µg/l 13,5 Tuleva ka. kg/a 57,9 Tuleva ka. kg/a 73,9 Vesistöön ka. kg/a 55,8 Vesistöön ka. kg/a 49,6 Poistoteho % 3,67 Poistoteho % 32,8 Sinkki (Zn) Sinkki (Zn) Tuleva ka. µg/l 97,4 Tuleva ka. µg/l 161,6 Vesistöön ka. µg/l 30,1 Vesistöön ka. µg/l 25,3 Tuleva ka. kg/a 362,4 Tuleva ka. kg/a 592,8 Vesistöön ka. kg/a 112,1 Vesistöön ka. kg/a 92,8 Poistoteho % 69,1 Poistoteho % 84,4 Elohopea (Hg) Elohopea (Hg) Tuleva ka. µg/l 0,11 Tuleva ka. µg/l 0,17 Vesistöön ka. µg/l 0,02 Vesistöön ka. µg/l 0,005 Tuleva ka. kg/a 0,41 Tuleva ka. kg/a 0,63 Vesistöön ka. kg/a 0,06 Vesistöön ka. kg/a 0,02 Poistoteho % 86,0 Poistoteho % 97,1

46 Liite 7.4 Tulokset, jotka ovat olleet alle määritysrajan on puolitettu aineistoa käsiteltäessä. Vuosi 2017 Vuoden tulovirtaama Käsitelty virtaama m 3 /a Kadmium (Cd) Tuleva ka. µg/l 0,43 Vesistöön ka. µg/l 0,09 Tuleva ka. kg/a 1,45 Vesistöön ka. kg/a 0,31 Poistoteho % 78,4 Kromi (Cr) Tuleva ka. µg/l 12,0 Vesistöön ka. µg/l 1,41 Tuleva ka. kg/a 40,2 Vesistöön ka. kg/a 4,7 Poistoteho % 88,3 Lyijy (Pb) Tuleva ka. µg/l 2,30 Vesistöön ka. µg/l 0,25 Tuleva ka. kg/a 7,7 Vesistöön ka. kg/a 0,84 Poistoteho % 89,1 Nikkeli (Ni) Tuleva ka. µg/l 16,8 Vesistöön ka. µg/l 17,2 Tuleva ka. kg/a 56,4 Vesistöön ka. kg/a 57,5 Poistoteho % -2,0 Sinkki (Zn) Tuleva ka. µg/l 119,2 Vesistöön ka. µg/l 35,3 Tuleva ka. kg/a 399,3 Vesistöön ka. kg/a 118,4 Poistoteho % 70,3 Elohopea (Hg) Tuleva ka. µg/l 0,10 Vesistöön ka. µg/l 0,005 Tuleva ka. kg/a 0,34 Vesistöön ka. kg/a 0,02 Poistoteho % 95,0

47 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Vuosi: 2017 Jakso 1/2017 2/2017 3/2017 4/2017 Kesk. Lupaehdot Jakson tulovirtaama Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhteensä mg/l Käsitelty mg/l 7,5 2,5 6,2 5,0 5,3 Vesistöön mg/l 7,5 2,5 6,2 5,0 5,3 10 mg/l Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhteensä mg/l 9,0 7,4 9,9 7,7 8,5 Käsitelty mg/l 0,17 0,14 0,23 0,20 0,19 Vesistöön mg/l 0,17 0,14 0,23 0,20 0,19 0,3 mg/l Tuleva yhteensä Ohitus Käsitelty 1,5 1,5 2,0 1,9 1,7 Vesistöön 1,5 1,5 2,0 1,9 1,7 Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhteensä Ohitus Käsitelty Vesistöön (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % COD Cr Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Käsitelty mg/l , Vesistöön mg/l , Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä Ohitus Vesistöön Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

48 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 1/2017 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 8:00 8:00 8:00 8:00 12:00 8:00 Loppupäivämäärä klo 8:00 8:00 8:00 8:00 12:00 8:00 Näyteajan tulovirtaama Tuleva yhdyskunta (TY) m 3 /d m 3 /d Tuleva yhteensä m 3 /d Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 10 8,6 5,2 10 5,7 5,4 7,5 7,5 Vesistöön mg/l 10 8,6 5,2 10 5,7 5,4 7,5 7,5 10 mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhdyskunta (TY) mg/l 7,7 8,5 7, ,5 mg/l Tuleva yhteensä mg/l 7,7 8,5 7, ,5 9,2 9,0 Käsitelty mg/l 0,11 0,13 0,15 0,26 0,27 0,13 0,17 0,17 Vesistöön mg/l 0,11 0,13 0,15 0,26 0,27 0,13 0,17 0,17 0,3 mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä ,60 Ohitus Käsitelty 0,93 1,1 1,2 2,0 2,1 1,2 1,4 1,5 Vesistöön 0,93 1,1 1,2 2,0 2,1 1,2 1,4 1,5 Käsittelyteho % Kokonaisteho % % COD Cr Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön (Tavoite vuosi- Käsittelyteho % 18 1, keskiarvo) Kokonaisteho % 18 1, % Nitraatti- ja nitriittitypen summa Käsitelty mg/l Ammoniumtyppi Käsitelty mg/l Vesistöön mg/l Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

49 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 1/2017 Alkupäivämäärä Kesk. Jakso klo 8:00 8:00 8:00 8:00 12:00 8:00 Loppupäivämäärä klo 8:00 8:00 8:00 8:00 12:00 8:00 PIX PIX g/m PAX PAX g/m 3 Lämpötila Tuleva yhdyskunta (TY) C 7,8 8,0 7,8 8,2 6,1 7,0 C Lähtevä vesi C Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml ph (25 C) Tuleva yhdyskunta (TY) 7,6 7,7 7,5 7,5 7,7 7,6 Lähtevä vesi 7,0 7,1 7,0 7,1 7,3 6,9 Alkaliteetti Tuleva yhdyskunta (TY) mmol/l 8,7 8,4 8,9 7,3 10 7,3 mmol/l Ilmastus 1 mmol/l 8,3 9,1 9,4 8,5 8,8 5,6 Ilmastus 2 mmol/l 8,6 7,7 2,9 4,4 3,8 7,0 Ilmastus 3 mmol/l 2,9 3,2 2,7 7,1 9,3 8,2 Lähtevä vesi mmol/l 3,8 3,1 2,6 2,1 3,8 1,5 Sähkönjohtavuus Tuleva yhdyskunta (TY) ms/m Lähtevä vesi ms/m Liukoinen alumiini, lähtevä vesi µg/l 5,0 5,0 5,0 5,0 5,0 5,0 Liukoinen fosfori, lähtevä vesi mg/l 0,029 0,029 0,032 0,036 0,034 0,027 Liukoinen rauta, lähtevä vesi µg/l Lietteen kiintoainepitoisuus Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Happipitoisuus Ilmastus 1 mgo 2 /l 2,4 3,1 2,7 2,5 2,3 1,8 Ilmastus 2 mgo 2 /l 3,6 3,3 3,3 1,7 2,0 2,6 Ilmastus 3 mgo 2 /l 1,9 2,1 2,0 2,0 2,1 2,1 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Pintakuorma 1 m/h 0,37 0,39 0,35 0,35 0,35 0,40 Pintakuorma 2 m/h 0,37 0,39 0,35 0,35 0,35 0,40 Pintakuorma 3 m/h 0,37 0,39 0,35 0,35 0,35 0,40 Palautussuhde 1 % Palautussuhde 2 % Palautussuhde 3 % Lieteikä ilmastus 1 d Lieteikä ilmastus 2 d Lieteikä ilmastus 3 d Viipymä ilmastus 1 h Viipymä ilmastus 2 h Viipymä ilmastus 3 h Lietetilavuuskuorma selk 1 m/h 0,038 0,042 0,042 0,073 0,066 0,087 Lietetilavuuskuorma selk 2 m/h 0,041 0,057 0,071 0,071 0,053 0,064 Lietetilavuuskuorma selk 3 m/h 0,049 0,039 0,032 0,023 0,022 0,045 Tilakuorma (koko laitos) kgbhk/m 3 0,18 0,15 0,14 0,20 0,26 0,16 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,10 0,067 0,044 0,054 0,068 0,038 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,092 0,050 0,033 0,060 0,090 0,053 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,078 0,065 0,051 0,13 0,150 0,074 kpl tilavuus m 3 pinta-ala m 2 Ilmastusaltaat 3 3 * * 449 Jälkiselkeytysaltaat 3 3 * * 314 OSOITE Niemenkatu 73, LAHTI PUHELIN

50 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 1/2017 Alkupäivämäärä Kesk. Jakso klo 8:00 8:00 8:00 8:00 12:00 8:00 Loppupäivämäärä klo 8:00 8:00 8:00 8:00 12:00 8:00 Elohopea Tuleva yhdyskunta (TY) µg/l 0,10 0,10 0,094 Käsitelty µg/l 0,0050 0,0050 0,0050 Tuleva yhdyskunta (TY) 0, , ,00080 Käsitelty 0, , , Käsittelyteho % Kadmium Tuleva yhdyskunta (TY) µg/l 0,18 0,18 0,17 Käsitelty µg/l 0,050 0,050 0,050 Tuleva yhdyskunta (TY) 0,0014 0,0014 0,0014 Käsitelty 0, , ,00043 Käsittelyteho % Kromi Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l 2,1 2,1 2,1 Tuleva yhdyskunta (TY) 0,14 0,14 0,14 Käsitelty 0,017 0,017 0,018 Käsittelyteho % Lyijy Tuleva yhdyskunta (TY) µg/l 2,3 2,30 2,2 Käsitelty µg/l 0,25 0,25 0,25 Tuleva yhdyskunta (TY) 0,018 0,018 0,018 Käsitelty 0,0020 0,0020 0,0021 Käsittelyteho % Nikkeli Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) 0,12 0,12 0,12 Käsitelty 0,14 0,14 0,15 Käsittelyteho % Sinkki Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) 0,79 0,79 0,79 Käsitelty 0,30 0,30 0,32 Käsittelyteho % OSOITE Niemenkatu 73, LAHTI PUHELIN

51 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 2/2017 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 8:00 8:00 9:00 8:00 8:00 8:00 Loppupäivämäärä klo 8:00 8:00 9:00 8:00 8:00 8:00 Näyteajan tulovirtaama Tuleva yhdyskunta (TY) m 3 /d m 3 /d Tuleva yhteensä m 3 /d Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 1,5 3,3 3,0 3,8 1,5 1,5 2,5 2,5 Vesistöön mg/l 1,5 3,3 3,0 3,8 1,5 1,5 2,5 2,5 10 mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhdyskunta (TY) mg/l 6,1 6,7 5,6 6,5 8,7 9,9 mg/l Tuleva yhteensä mg/l 6,1 6,7 5,6 6,5 8,7 9,9 7,1 7,4 Käsitelty mg/l 0,14 0,15 0,12 0,19 0,082 0,17 0,14 0,14 Vesistöön mg/l 0,14 0,15 0,12 0,19 0,082 0,17 0,14 0,14 0,3 mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty 1,8 1,7 1,3 2,2 0,77 1,5 1,5 1,5 Vesistöön 1,8 1,7 1,3 2,2 0,77 1,5 1,5 1,5 Käsittelyteho % Kokonaisteho % % COD Cr Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % Nitraatti- ja nitriittitypen summa Käsitelty mg/l 5, Ammoniumtyppi Käsitelty mg/l , Vesistöön mg/l , Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

52 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 2/2017 Alkupäivämäärä Kesk. Jakso klo 8:00 8:00 9:00 8:00 8:00 8:00 Loppupäivämäärä klo 8:00 8:00 9:00 8:00 8:00 8:00 PIX PIX g/m PAX PAX g/m 3 Lämpötila Tuleva yhdyskunta (TY) C 5,2 9,1 7,1 8,5 9,4 10,9 C Lähtevä vesi C Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml ph (25 C) Tuleva yhdyskunta (TY) 7,5 7,5 7,5 7,6 7,5 7,6 Lähtevä vesi 7,3 7,3 7,4 7,0 6,4 4,0 Alkaliteetti Tuleva yhdyskunta (TY) mmol/l 6,1 7,1 6,1 7,0 8,3 8,6 mmol/l Ilmastus 1 mmol/l 8,5 6,9 4,5 8,5 3,4 1,5 Ilmastus 2 mmol/l 8,5 7,8 7,0 5,4 3,8 0,47 Ilmastus 3 mmol/l 7,2 6,4 4,3 6,5 4,3 0,98 Lähtevä vesi mmol/l 3,6 3,9 2,0 2,1 0,55 0,010 Sähkönjohtavuus Tuleva yhdyskunta (TY) ms/m Lähtevä vesi ms/m Liukoinen alumiini, lähtevä vesi µg/l 5,0 6,8 5,0 2, Liukoinen fosfori, lähtevä vesi mg/l 0,026 0,035 0,023 0,026 0,021 0,016 Liukoinen rauta, lähtevä vesi µg/l Lietteen kiintoainepitoisuus Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Happipitoisuus Ilmastus 1 mgo 2 /l 2,9 2,3 2,0 1,9 1,9 Ilmastus 2 mgo 2 /l 5,5 2,8 2,9 2,3 2,2 2,4 Ilmastus 3 mgo 2 /l 2,0 2,0 1,9 1,9 2,0 2,0 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Pintakuorma 1 m/h 0,55 0,50 0,47 0,50 0,42 0,39 Pintakuorma 2 m/h 0,55 0,50 0,47 0,50 0,42 0,39 Pintakuorma 3 m/h 0,55 0,50 0,47 0,50 0,42 0,39 Palautussuhde 1 % Palautussuhde 2 % Palautussuhde 3 % Lieteikä ilmastus 1 d Lieteikä ilmastus 2 d Lieteikä ilmastus 3 d Viipymä ilmastus 1 h Viipymä ilmastus 2 h Viipymä ilmastus 3 h Lietetilavuuskuorma selk 1 m/h 0,13 0,13 0,13 0,082 0,092 0,095 Lietetilavuuskuorma selk 2 m/h 0,14 0,12 0,11 0,08 0,080 0,051 Lietetilavuuskuorma selk 3 m/h 0,072 0,083 0,10 0,071 0,069 0,061 Tilakuorma (koko laitos) kgbhk/m 3 0,19 0,21 0,17 0,23 0,19 0,18 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,052 0,045 0,036 0,059 0,044 0,047 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,072 0,073 0,055 0,082 0,064 0,100 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,094 0,073 0,051 0,090 0,064 0,055 kpl tilavuus m 3 pinta-ala m 2 Ilmastusaltaat 3 3 * * 449 Jälkiselkeytysaltaat 3 3 * * 314 OSOITE Niemenkatu 73, LAHTI PUHELIN

53 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 2/2017 Alkupäivämäärä Kesk. Jakso klo 8:00 8:00 9:00 8:00 8:00 8:00 Loppupäivämäärä klo 8:00 8:00 9:00 8:00 8:00 8:00 Elohopea Tuleva yhdyskunta (TY) µg/l 0,094 0,20 0,147 0,15 Käsitelty µg/l 0,0050 0,0050 0,0050 0,0050 Tuleva yhdyskunta (TY) 0,0012 0,0019 0,0015 0,0015 Käsitelty 0, , , , Käsittelyteho % Kadmium Tuleva yhdyskunta (TY) µg/l 0,26 0,47 0,37 0,37 Käsitelty µg/l 0,050 0,050 0,050 0,050 Tuleva yhdyskunta (TY) 0,0033 0,0044 0,0038 0,0038 Käsitelty 0, , , ,00052 Käsittelyteho % Kromi Tuleva yhdyskunta (TY) µg/l 9, ,1 17 Käsitelty µg/l 1,3 1,0 1,2 1,2 Tuleva yhdyskunta (TY) 0,11 0,24 0,17 0,17 Käsitelty 0,016 0,0094 0,013 0,012 Käsittelyteho % Lyijy Tuleva yhdyskunta (TY) µg/l 2,6 4,6 3,6 3,7 Käsitelty µg/l 0,25 0,25 0,25 0,25 Tuleva yhdyskunta (TY) 0,033 0,043 0,038 0,038 Käsitelty 0,0031 0,0024 0,0027 0,0026 Käsittelyteho % Nikkeli Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) 0,20 0,19 0,19 0,19 Käsitelty 0,20 0,13 0,17 0,15 Käsittelyteho % Sinkki Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) 1,6 1,6 1,6 1,6 Käsitelty 0,30 0,46 0,38 0,38 Käsittelyteho % OSOITE Niemenkatu 73, LAHTI PUHELIN

54 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 3/2017 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 7:30 8:00 8:00 8:00 7:30 9:00 Loppupäivämäärä klo 7:30 8:00 8:00 8:00 7:30 9:00 Näyteajan tulovirtaama Tuleva yhdyskunta (TY) m 3 /d m 3 /d Tuleva yhteensä m 3 /d Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 1, ,5 4,4 1,5 6,2 6,2 Vesistöön mg/l 1, ,5 4,4 1,5 6,2 6,2 10 mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhdyskunta (TY) mg/l 12 9,6 9, ,0 mg/l Tuleva yhteensä mg/l , Käsitelty mg/l 0,17 0,22 0,25 0,44 0,18 0,16 0,23 0,23 Vesistöön mg/l 0,17 0,22 0,25 0,44 0,18 0,16 0,23 0,23 0,3 mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty 1,6 1,6 2,0 3,3 1,5 1,4 1,9 2,0 Vesistöön 1,6 1,6 2,0 3,3 1,5 1,4 1,9 2,0 Käsittelyteho % Kokonaisteho % % COD Cr Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % Nitraatti- ja nitriittitypen summa Käsitelty mg/l Ammoniumtyppi Käsitelty mg/l 2,0 3,9 2,6 0,77 5,8 3,7 3,1 3 Vesistöön mg/l 2 3,9 2,6 0,77 5,8 3,7 3,1 3 Käsitelty , Vesistöön , Nitrifikaatioaste % Kiintoaine Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

55 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 3/2017 Alkupäivämäärä Kesk. Jakso klo 7:30 8:00 8:00 8:00 7:30 9:00 Loppupäivämäärä klo 7:30 8:00 8:00 8:00 7:30 9:00 PIX PIX g/m PAX PAX g/m Lämpötila Tuleva yhdyskunta (TY) C 13,0 13,5 12,7 14,7 13,5 14,5 C Lähtevä vesi C Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml ph (25 C) Tuleva yhdyskunta (TY) 7,5 7,6 7,7 7,7 7,5 7,7 Lähtevä vesi 5,3 6,8 6,9 7,1 6,2 4,6 Alkaliteetti Tuleva yhdyskunta (TY) mmol/l 9,5 8,3 8,8 9,9 8,0 8,3 mmol/l Ilmastus 1 mmol/l 0,58 5,7 5,3 5,5 2,8 1,6 Ilmastus 2 mmol/l 0,22 4,9 4,9 7,8 1,8 1,2 Ilmastus 3 mmol/l 0,49 2,2 6,9 5,2 1,7 1,8 Lähtevä vesi mmol/l 0,030 1,2 1,3 2,2 0,19 0,010 Sähkönjohtavuus Tuleva yhdyskunta (TY) ms/m Lähtevä vesi ms/m Liukoinen alumiini, lähtevä vesi µg/l 230 9,2 2,5 2, Liukoinen fosfori, lähtevä vesi mg/l 0,022 0,021 0,022 0,022 0,012 0,016 Liukoinen rauta, lähtevä vesi µg/l Lietteen kiintoainepitoisuus Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Happipitoisuus Ilmastus 1 mgo 2 /l 1,9 1,2 1,0 1,0 2,8 2,6 Ilmastus 2 mgo 2 /l 2,1 1,6 1,7 1,3 2,3 2,6 Ilmastus 3 mgo 2 /l 2,0 1,2 1,1 1,0 1,0 1,0 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Pintakuorma 1 m/h 0,43 0,32 0,35 0,33 0,38 0,39 Pintakuorma 2 m/h 0,43 0,32 0,35 0,33 0,38 0,39 Pintakuorma 3 m/h 0,43 0,32 0,35 0,33 0,38 0,39 Palautussuhde 1 % Palautussuhde 2 % Palautussuhde 3 % Lieteikä ilmastus 1 d Lieteikä ilmastus 2 d Lieteikä ilmastus 3 d Viipymä ilmastus 1 h Viipymä ilmastus 2 h Viipymä ilmastus 3 h Lietetilavuuskuorma selk 1 m/h 0,10 0,086 0,12 0,11 0,11 0,050 Lietetilavuuskuorma selk 2 m/h 0,06 0,029 0,041 0,080 0,048 0,040 Lietetilavuuskuorma selk 3 m/h 0,04 0,062 0,074 0,075 0,036 0,074 Tilakuorma (koko laitos) kgbhk/m 3 0,22 0,146 0,14 0,14 0,18 0,19 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,055 0,042 0,037 0,033 0,031 0,050 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,096 0,089 0,053 0,036 0,043 0,058 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,089 0,042 0,034 0,029 0,043 0,036 kpl tilavuus m 3 pinta-ala m 2 Ilmastusaltaat 3 3 * * 449 Jälkiselkeytysaltaat 3 3 * * 314 OSOITE Niemenkatu 73, LAHTI PUHELIN

56 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 3/2017 Alkupäivämäärä Kesk. Jakso klo 7:30 8:00 8:00 8:00 7:30 9:00 Loppupäivämäärä klo 7:30 8:00 8:00 8:00 7:30 9:00 Elohopea Tuleva yhdyskunta (TY) µg/l 0,067 0,067 0,063 Käsitelty µg/l 0,0050 0,0050 0,0050 Tuleva yhdyskunta (TY) 0, , ,00053 Käsitelty 0, , , Käsittelyteho % Kadmium Tuleva yhdyskunta (TY) µg/l 1,3 1,3 1,2 Käsitelty µg/l 0,31 0,31 0,31 Tuleva yhdyskunta (TY) 0,010 0,010 0,010 Käsitelty 0,0025 0,0025 0,0026 Käsittelyteho % Kromi Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l 1,3 1,3 1,3 Tuleva yhdyskunta (TY) 0,10 0,10 0,10 Käsitelty 0,010 0,010 0,011 Käsittelyteho % Lyijy Tuleva yhdyskunta (TY) µg/l 1,9 1,9 1,8 Käsitelty µg/l 0,25 0,25 0,25 Tuleva yhdyskunta (TY) 0,015 0,015 0,015 Käsitelty 0,0020 0,0020 0,0021 Käsittelyteho % Nikkeli Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) 0,15 0,15 0,15 Käsitelty 0,17 0,17 0,19 Käsittelyteho % Sinkki Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) 1,0 1,0 1,0 Käsitelty 0,26 0,26 0,28 Käsittelyteho % OSOITE Niemenkatu 73, LAHTI PUHELIN

57 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 4/2017 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 12:00 8:00 8:00 8:00 12:00 9:00 Loppupäivämäärä klo 12:00 8:00 8:00 8:00 12:00 9:00 Näyteajan tulovirtaama Tuleva yhdyskunta (TY) m 3 /d m 3 /d Tuleva yhteensä m 3 /d Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 9,8 7,3 4,1 1,5 4,2 3,3 5,0 5,0 Vesistöön mg/l 9,8 7,3 4,1 1,5 4,2 3,3 5,0 5,0 10 mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhdyskunta (TY) mg/l 6,7 7,9 7,2 6,7 8,9 9,2 mg/l Tuleva yhteensä mg/l 6,7 7,9 7,2 6,7 8,9 9,2 7,7 7,7 Käsitelty mg/l 0,23 0,31 0,26 0,12 0,15 0,15 0,20 0,20 Vesistöön mg/l 0,23 0,31 0,26 0,12 0,15 0,15 0,20 0,20 0,3 mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty 2,2 2,8 2,4 1,3 1,4 1,3 1,9 1,9 Vesistöön 2,2 2,8 2,4 1,3 1,4 1,3 1,9 1,9 Käsittelyteho % Kokonaisteho % % COD Cr Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % Nitraatti- ja nitriittitypen summa Käsitelty mg/l Ammoniumtyppi Käsitelty mg/l 2, Vesistöön mg/l 2, Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) Tuleva yhteensä Ohitus Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

58 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 4/2017 Alkupäivämäärä Kesk. Jakso klo 12:00 8:00 8:00 8:00 12:00 9:00 Loppupäivämäärä klo 12:00 8:00 8:00 8:00 12:00 9:00 PIX PIX g/m FeCl FeCl3 g/m Lämpötila Tuleva yhdyskunta (TY) C 13,3 11,0 8,1 8,5 8,0 C Lähtevä vesi C Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml ph (25 C) Tuleva yhdyskunta (TY) 7,6 7,6 7,5 7,6 7,7 7,5 Lähtevä vesi 6,9 6,6 6,6 7,0 7,1 7,5 Alkaliteetti Tuleva yhdyskunta (TY) mmol/l 7,9 9,3 7,9 6,2 7,7 8,1 mmol/l Ilmastus 1 mmol/l 1,3 2,7 5,4 5,5 7,1 7,0 Ilmastus 2 mmol/l 3,5 5,7 4,1 4,3 6,0 4,7 Ilmastus 3 mmol/l 7,6 1,2 0,73 4,1 4,8 4,0 Lähtevä vesi mmol/l 0,58 0,60 0,70 1,5 2,0 3,3 Sähkönjohtavuus Tuleva yhdyskunta (TY) ms/m Lähtevä vesi ms/m Liukoinen alumiini, lähtevä vesi µg/l 12 9,9 18 2,5 2,5 2,5 Liukoinen fosfori, lähtevä vesi mg/l 0,019 0,024 0,023 0,013 0,023 0,035 Liukoinen rauta, lähtevä vesi µg/l Lietteen kiintoainepitoisuus Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Happipitoisuus Ilmastus 1 mgo 2 /l 2,6 2,1 2,3 2,5 2,5 2,3 Ilmastus 2 mgo 2 /l 2,1 1,9 1,7 1,0 1,8 2,6 Ilmastus 3 mgo 2 /l 1,3 1,1 2,0 1,1 1,1 2,4 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Pintakuorma 1 m/h 0,42 0,41 0,40 0,48 0,40 0,38 Pintakuorma 2 m/h 0,42 0,41 0,40 0,48 0,40 0,38 Pintakuorma 3 m/h 0,42 0,41 0,40 0,48 0,40 0,38 Palautussuhde 1 % Palautussuhde 2 % Palautussuhde 3 % Lieteikä ilmastus 1 d Lieteikä ilmastus 2 d Lieteikä ilmastus 3 d Viipymä ilmastus 1 h Viipymä ilmastus 2 h Viipymä ilmastus 3 h Lietetilavuuskuorma selk 1 m/h 0,10 0,073 0,047 0,17 0,14 0,12 Lietetilavuuskuorma selk 2 m/h 0,035 0,074 0,081 0,18 0,18 0,21 Lietetilavuuskuorma selk 3 m/h 0,11 0,12 0,12 0,13 0,10 0,089 Tilakuorma (koko laitos) kgbhk/m 3 0,18 0,15 0,13 0,16 0,18 0,12 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,045 0,058 0,071 0,053 0,073 0,057 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,063 0,039 0,039 0,027 0,037 0,026 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,030 0,027 0,034 0,036 0,052 0,052 kpl tilavuus m 3 pinta-ala m 2 Ilmastusaltaat 3 3 * * 449 Jälkiselkeytysaltaat 3 3 * * 314 OSOITE Niemenkatu 73, LAHTI PUHELIN

59 Liite 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 4/2017 Alkupäivämäärä Kesk. Jakso klo 12:00 8:00 8:00 8:00 12:00 9:00 Loppupäivämäärä klo 12:00 8:00 8:00 8:00 12:00 9:00 Elohopea Tuleva yhdyskunta (TY) µg/l 0,080 0,059 0,070 0,069 Käsitelty µg/l 0,0050 0,0050 0,0050 0,0050 Tuleva yhdyskunta (TY) 0, , , ,00065 Käsitelty 0, , , , Käsittelyteho % Kadmium Tuleva yhdyskunta (TY) µg/l 0,17 0,21 0,19 0,19 Käsitelty µg/l 0,050 0,05 0,050 0,050 Tuleva yhdyskunta (TY) 0,0016 0,0019 0,0018 0,0018 Käsitelty 0, , , ,00047 Käsittelyteho % Kromi Tuleva yhdyskunta (TY) µg/l 4,4 4,5 4,5 4,4 Käsitelty µg/l 1,9 0,85 1,4 1,4 Tuleva yhdyskunta (TY) 0,042 0,041 0,041 0,041 Käsitelty 0,018 0,0078 0,013 0,013 Käsittelyteho % Lyijy Tuleva yhdyskunta (TY) µg/l 1,1 1,3 1,2 1,2 Käsitelty µg/l 0,25 0,25 0,25 0,25 Tuleva yhdyskunta (TY) 0,010 0,012 0,011 0,011 Käsitelty 0,0024 0,0023 0,0023 0,0024 Käsittelyteho % Nikkeli Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) 0,11 0,17 0,14 0,14 Käsitelty 0,18 0,13 0,15 0,16 Käsittelyteho % ,3 Sinkki Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) 0,72 1,0 0,86 0,86 Käsitelty 0,32 0,32 0,32 0,33 Käsittelyteho % OSOITE Niemenkatu 73, LAHTI PUHELIN

60 Liite 9 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Vuosi: 2016 Jakso 1/2016 2/2016 3/2016 4/2016 Kesk. Lupaehdot Jakson tulovirtaama Ohitus m 3 /d 26 Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhteensä mg/l Käsitelty mg/l 2,1 1,8 2,5 7,8 3,5 Vesistöön mg/l 2,1 1,8 2,6 7,8 3,6 10 mg/l Tuleva yhteensä Ohitus 1,2 0,31 Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhteensä mg/l ,4 8,8 12 Käsitelty mg/l 0,18 0,17 0,24 0,29 0,22 Vesistöön mg/l 0,18 0,17 0,25 0,29 0,22 0,3 mg/l Tuleva yhteensä Ohitus 0,083 0,021 Käsitelty 1,7 1,8 2,7 2,5 2,2 Vesistöön 1,7 1,8 2,8 2,5 2,2 Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhteensä Ohitus 0,47 0,12 Käsitelty Vesistöön (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % COD Cr Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä Ohitus 3,1 0,78 Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Käsitelty mg/l 12 9,1 0, ,7 Vesistöön mg/l 12 9,1 0, ,7 Käsitelty , Vesistöön , Nitrifikaatioaste % Kiintoaine Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä Ohitus 4,2 1,0 Vesistöön Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

61 Liite 10 Eurofins Environment Testing Finland Oy, T pauj Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) Akkredit ointi EF2001 Alkaliteetti SFS-EN ISO ,020 mmol/l 10 % (>0,1 mmol/l) ±0,01 mmol/l (<0,1 mmol/l) EF4001 Alkyylifenolit ja etoksylaatit vesi mod. SFS-EN ISO ,01-0,1 µg/l 36-47% 2 EF3000 Alumiini, ICP-MS SFS-EN ISO µg/l 15 % (>20 µg/l) 19 % (<20 µg/l) EF2046 Ammoniumtyppi (spektro.) SFS ,0 µg/l 15 % (>20 µg/l) 25 % (<20 µg/l) EF2034 Ammoniumtyppi (tisl.) SFS ,5 mg/l 20 % (>10 mg/l) 25 % (<10 mg/l) ALS AOX, jätevedet (alihankinta) CSN EN ISO ,010 mg/l % EF3000 Arseeni, ICP-MS SFS-EN ISO ,0 µg/l 15 % (>1 µg/l) 25 % (0,2-1 µg/l) EF3000 Barium, ICP-MS SFS-EN ISO ,0 µg/l 15 % (>20 µg/l) 20% (<20 µg/l) EF2006 BOD7 SFS-EN mg/l 20 % EF2006 BOD7-ATU SFS-EN mg/l 20 % EF3000 Boori, ICP-MS SFS-EN ISO µg/l 16 % (>200 µg/l) 19 % (<200 µg/l) EF3000 Bromi, ICP-MS SFS-EN ISO µg/l 25 % EI EF2011 CODCr SFS 5504, ISO mg/l 12 % (>500 mg/l) 15 % (<500 mg/l) EF2012 CODMn SFS ,5 mgo2/l 10 % (>2 mgo2/l) 20 % (<2 mgo2/l) EF5009* E. coli/colilert, uimarannat, pintavesi ISO : mpn/100ml EF3000 Elohopea, ICP-MS SFS-EN ISO ,02 µg/l 15 % (>1 µg/l) 18 % (0,1-1 µg/l) 20 % (0,05-0,1 µg/l) 40 % (<0,05 µg/l) EF5003 Enterokokit SFS-EN ISO : pmy/100ml

62 Liite 10 Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) Akkredit ointi Esikäsittely (suodatus: 0,45 µm) EI EF3010 Esikäsittely, mikroaaltohajotus, HNO3 SFS-EN ISO EF3007 Esikäsittely, mikroaaltohajotus, kuningasvesi SFS-EN ISO Esikäsittely, suodatus EI EF5002* Fekaaliset koliformit /vedet SFS 4088: pmy/100ml EF2041 Fenoli (vesihöyrytislautuva) SFS ,010 mg/l 25 % EI EF4038B Fenoliset yhdisteet mod. SFS-EN ISO LIITE, 0,02-0,5 2 µg/l % EF4025 Formaldehydi mod. EPA Method 8315A 0,01 mg/l 15 % EF2010 Fosfaattifosfori (PO4-P), kokonaiskumottu SFS µg/l 10 % (>50 µg/l) 15 % (<50 µg/l) EF2087 Fosfaattifosfori (PO4-P), kokonais- ISO µg/l 15 % (>10 µg/l) % (2-10 µg/l) EF2010 Fosfaattifosfori (PO4-P), liuennut kumottu SFS µg/l 10 % (>50 µg/l) 15 % (<50 µg/l) EF3000 Fosfori, ICP-MS SFS-EN ISO µg/l 15 % (>10 µg/l) 25 % (5-10 µg/l) 30 % (<5 µg/l) EF3000 Fosfori, ICP-MS (jätevesi) SFS-EN ISO , SFS-EN ISO (1-2) 20 µg/l 15 % (>10 µg/l) ±1,5 (<10 µg/l) EF2087 Fosfori, kokonais- (Gallery) ISO , Qualls µg/l 15 % (>10 µg/l) % (3-10 µg/l) EF2009 Fosfori, kokonais- (Ganimede) kumottu SFS 3026 ja SFS-EN ISO µg/l 19 % (>50 µg/l) 24 % (<50 µg/l) EF2008 Fosfori, kokonais- (spektro.) kumottu SFS 3026 ja SFS-EN ISO µg/l 11 % (>25 µg/l) 15 % (<25 µg/l) EF4010 Ftalaatit mod. SFS-EN ISO LIITE, 0,05-1,0 µg/l % EF2002 Hapen kyllästysprosentti SFS-EN ,0 % 15 % EI EF2002 Happipitoisuus SFS-EN ,2 mg O2/l EF3000 Kadmium, ICP-MS SFS-EN ISO ,03 µg/l 10 % (>2 mg/l) 20 % (<2 mg/l) 15 % (>1 µg/l) 17 % (0,1-1 µg/l) 20 % (<0,1 µg/l)

63 Liite 10 Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) Akkredit ointi EF2029 Kiintoaine, jätevesi (Asuodatin) SFS-EN 872 2,0 mg/l 17 % EF2018 Kloridi SFS-EN ISO ,50 mg/l EF3004 Kokonaiskovuus sisäinen menetelmä (SFS 3003, muunneltu) 0,005 mmol/l 10 % (>5,0 mg/l) 20 % (<5,0 mg/l) 15 % (>0,27 mmol/l) 17 % (0,027-0,27 mmol/l) 19 % (<0,027 mmol/l) EF5001 Koliformiset bakteerit 37 C SFS 3016: pmy/100ml EF5009* Koliformiset bakteerit ja E. coli/colilert ISO : mpn/100ml EF3003 Kromi(VI) SepPak sis.menetelmä 5,0 µg/l 25 % EI EF3000 Kromi, ICP-MS SFS-EN ISO ,50 µg/l 15 % (>1 µg/l) 25 % (<1 µg/l) EF3000 Kupari, ICP-MS SFS-EN ISO ,50 µg/l 15 % (>1 µg/l) 25 % (<1 µg/l) EF3000 Lyijy, ICP-MS SFS-EN ISO ,10 µg/l 15 % (>0,2 µg/l) 25 % (<0,2 µg/l) EF3000 Nikkeli, ICP-MS SFS-EN ISO ,20 µg/l 15 % (>1 µg/l) 25 % (<1 µg/l) EF2035 EF2035 Nitraatin ja nitriitin summa (NO2+NO3), FIA Nitraatti- ja nitriittitypen summa (NO2-N + NO3-N), FIA SFS-EN ISO SFS-EN ISO EF2035 Nitraattityppi (NO3-N), FIA SFS-EN ISO jätevedet 450 µg/l muut vedet 20 µg/l jätevedet 100 µg/l muut vedet 4,0 µg/l jätevedet 100 µg/l muut vedet 4,0 µg/l 20 % (>225 µg/l) 25 % (<225 µg/l) 20 % (>50 µg/l) 25 % (<50 µg/l) 20 % (>50 µg/l) 25 % (<50 µg/l) EF2018 Nitraattityppi (NO3-N), IC SFS-EN ISO ,25 mg/l 15 % (>1,25 mg/l) 25 % (<1,25 mg/l) EF2035 Nitriittityppi (NO2-N), FIA SFS-EN ISO jätevedet 100 µg/l muut vedet 2,0 µg/l 11 % (>10 µg/l) 20 % (<10 µg/l) EF2018 Nitriittityppi (NO2-N), IC SFS-EN ISO ,020 mg/l 25 % EF4059 Organotinat (TBT, TPhT ym), vesi mod. SFS-EN LIITE, 0,0002-0,001 µg/l % EF2000 ph SFS-EN ISO 10523, SFS ± 0,2 yks. 3 % EF3000 Rauta, ICP-MS SFS-EN ISO µg/l 13 % (>20 µg/l) 20 % (<20 µg/l) EF2077 Redox-potentiaali Sis. Men % EI

64 Liite 10 Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) Akkredit ointi EF2024 Sameus SFS-EN ISO ,20 FTU EF3000 Sinkki, ICP-MS SFS-EN ISO ,0 µg/l EF2018 Sulfaatti SFS-EN ISO ,50 mg/l 10 % (>10 FTU) 15 % (<10 FTU) 15 % (>20 µg/l) 20 % (2-20 µg/l) 30 % (<2 µg/l) 15 % (>20 mg/l) 25 % (<20 mg/l) EF2084 Sulfidi 0,020 mg/l 25 % EI Hach DR/2500 EF5003* Suolistoperäiset enterokokit / vedet SFS-EN ISO : pmy/100ml EF2013 Sähkönjohtavuus SFS-EN ,1 ms/m EF5217 EF5218 Toksisuus, levätesti Toksisuus, valobakteeritesti Inhibitiotesti (OECD 201 ja SFS-EN ISO 8692), Selenastrum capricornutum ISO , Vibrio fischeri 5 % (>4 ms/m) 10 % (<4 ms/m) EI EI EF5216 Toksisuus, vesikirpputesti Akuutti toksisuus (OECD 202 ja ISO 6341 mod.), Daphnia magna EI EF4038A+ EF4039 Torjunta-aineet GC+LC mod. ISO ,005-0,5 µg/l % EF4038A Torjunta-aineet GCmonijäämä mod. ISO LIITE, 0,005-0,5 µg/l % EF2085 Typpi, kokonais-n, CFA SFS-EN ISO µg/l 10 µg/l (50 70 µg/l) 15 % (>70 µg/l) EF2021 Typpi, kokonais-n, Kjeldahl SFS ,0 mg/l 15 % (>5 mg/l) 25 % (<5 mg/l) EF4050 VOC 1+2 haihtuvat hiilivedyt mod. EN ISO mod. ISO LIITE % EF4019 Öljyhiilivedyt (C10-C40) SFS-EN ISO ,05 mg/l /tarvittaessa 0,01 26 % mg/l) EF4052 Öljyt ja rasvat gravimetrinen sis. menetelmä 10 mg/l 40 % EI

65 Tutkimusraportti 208/ Liite 11 Oy Pohjanmaan Biokaasu Österbottens Biogas Ab Kokkolan biokaasulaitoksen biosuotimen päästömittaukset vuonna 2017 Nab Labs Oy Juha Välivaara & Eeva-Maria Kiljala

66 Liite 11 Sisällys 1 Johdanto Aineisto ja menetelmät Mittauskohteet Mittausmenetelmät ja mittalaitteet Epävarmuustarkastelu Tulokset Tulosten tarkastelu Yhteenveto LIITE 1 Yksittäisten näytteiden hajupitoisuudet ja hajunkuvaukset. Nab Labs Oy. Kaikki oikeudet pidätetään. Tätä asiakirjaa tai osaa siitä ei saa kopioida tai jäljentää missään muodossa ilman Nab Labs Oy:n antamaa kirjallista lupaa.

67 4 Liite 11 1 Johdanto Nab Labs Oy mittasi Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab:n Kokkolan biokaasulaitoksen biosuotimen ammoniakki-, haju- ja pelkistyneiden rikkiyhdisteiden (TRS) päästöjä Laboratorioteknikko Tony Pirkola suoritti mittaukset. Projektitutkija Juha Välivaara ja ympäristöasiantuntija Eeva-Maria Kiljala kirjoittivat tutkimusraportin. 2 Aineisto ja menetelmät 2.1 Mittauskohteet Näytteet otettiin ennen biosuodinta ja biosuotimelta (=biosuotimen jälkeen). Ennen biosuodinta oleva näytteenottopaikka oli putki, jonka halkaisija oli 50 cm. Biosuotimelta näytteet otettiin huuvan (kuva 1) avulla 12 paikasta. Huuvan alaosan pinta-ala on 1m 2. Näytteenottopaikat sijoittuivat biosuotimelle kuvan 2 osoittamalla tavalla. Biosuotimen kokonaispinta-ala on 100 m 2. Kuva 1. Biosuodin ja näytteenottohuuva Kuva 2. Näytteenottopaikkojen sijoittuminen biosuotimelle.

68 Liite Mittausmenetelmät ja mittalaitteet Hajumittauksia eli olfaktometrisiä määrityksiä varten poistokaasua imettiin Nalophan NA -pusseihin (polyeteenitereftalaattia) tyhjiönäytteenottimilla. Kaasunäytteiden hajupitoisuus määritettiin standardiin SFS-EN perustuvalla olfaktometrisellä menetelmällä. Määrityksessä käytettiin ECOMA TO7 -olfaktometria ja siihen kuuluvaa ohjelmistoa. Määritykset tehtiin viimeistään 30 tunnin kuluessa näytteenotosta. Biosuotimelta vapautuvan kaasun keskimääräinen hajupitoisuus laskettiin standardia soveltaen käyttäen yksittäisten hajupitoisuuksien geometrista keskiarvoa. Liitteeseen 1 on koottu mittauspisteiden hajupitoisuudet [HY/m 3 ] ja hajunkuvaukset. Pelkistyneiden rikkiyhdisteiden (TRS) pitoisuudet määritettiin samoista näytteistä kuin hajupitoisuudet. Määritykseen käytettiin Photovac Voyager PE -kaasukromatografia. Määritettävät yhdisteet olivat rikkivety (divetysulfidi, H 2S), metyylimerkaptaani (MeSH, CH 3SH) sekä dimetyylisulfidi (DMS, CH 3SCH 3). Ammoniakki määritettiin Dräger-ilmaisinputkilla suoraan näytekaasusta. Kaasujen virtausnopeus, lämpötila ja suhteellinen kosteus (RH %) mitattiin TSI VelociCalc Plus kuumalanka-anemometrilla. 2.3 Epävarmuustarkastelu Ammoniakkipitoisuuden ja pelkistyneiden rikkiyhdisteiden mittausepävarmuudeksi arvioidaan ±10 %. Biosuotimella virtausnopeus mitattiin halkaisijaltaan 10 cm:n putkesta (huuvan putki), mikä suhteutettuna samalla tilavuusvirralla keräimen koko alalle (1 m 2 ) antaa erittäin pienen virtausnopeuden. Pienikin muutos virtausnopeudessa muuttaa päästöä huomattavasti. Tämä on otettu huomioon päästöjä laskettaessa.

69 Liite Tulokset Taulukossa 1 on ilmoitettu mittauspaikoista mitatut suureet (lämpötila, suhteellinen kosteus, suhteellisesta kosteudesta laskettu kosteussisältö ja virtausnopeus). Taulukko 1. Mitatut lämpötilat, suhteelliset kosteudet ja virtausnopeudet sekä lasketut kosteussisällöt. Mittauspaikat: biosuotimelle tuleva ja biosuotimelta lähtevä (biosuodin, 12 kpl). Mittaus Lämpötila Suhteellinen Kosteussisältö Virtausnopeus [ C] kosteus, RH [%] [til- %] [m/s] 1 6,0 66,50 0,61 0,94* 2 7,5 78,50 0,61 1,64* 3 4,9 73,60 0,62 1,08* 4 5,2 75,20 0,65 0,98* 5 5,8 76,90 0,69 0,93* 6 5,2 76,70 0,69 0,77* 7 7,1 75,80 0,75 1,09* 8 4,8 73,90 0,62 0,73* 9 4,6 74,30 0,62 1,08* 10 4,7 76,70 0,62 1,37* 11 4,1 75,30 0,60 0,71* 12 4,8 75,40 0,60 1,02* 13 (Tuleva) 19,9 37,70 0,86 10,04 *Virtausnopeus mitattuna näytteenottohuuvan halkaisijaltaan 10 cm putkesta. Biosuotimella virtausnopeus mitattiin halkaisijaltaan 10 cm:n putkesta, mikä suhteutettuna samalla tilavuusvirralla keräimen koko alalle (1 m 2 ) antaa erittäin pienen virtausnopeuden, ja pienikin muutos virtausnopeudessa muuttaa laskettavaa päästöä huomattavasti. Huuvan avulla mitattu tilavuusvirtaus oli keskimäärin 0,85 m 3 /s (tilavuusvirta normaalitilassa, kuiva kaasu). Käytännössä biosuotimelle tuleva kaasumäärä on sama kuin biosuotimelta lähtevä. Näin ollen laskuissa on käytetty biosuotimelta lähtevälle kaasulle samaa tilavuusvirtausta kuin saatiin mittausten perusteella biosuotimelle tulevalle eli 1,83 m 3 /s (tilavuusvirta normaalitilassa, kuiva kaasu).

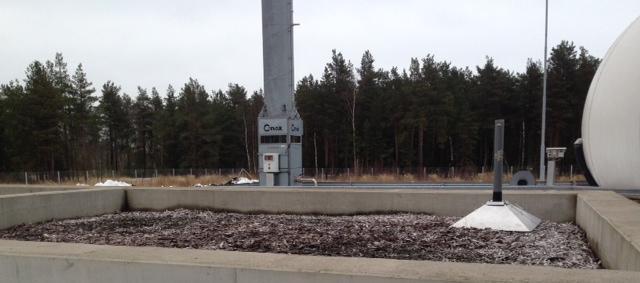

70 Liite 11 7 Taulukossa 2 on esitetty hajupitoisuudet ja -päästöt biosuotimella. Biosuotimen keskimääräinen hajupitoisuus on laskettu standardia SFS-EN soveltaen yksittäisten mittausten geometrisena keskiarvona. Hajupitoisuudet on ilmoitettu kahden merkitsevän numeron tarkkuudella. Taulukko 2. Hajupitoisuudet ja -päästöt biosuotimella. Biosuotimen keskimääräinen hajupitoisuus on laskettu standardia SFS-EN soveltaen yksittäisten mittausten geometrisena keskiarvona. Mittaus Hajupitoisuus Päästö tai virta Päästö tai virta [HY/m 3 ] [HY/s] [milj. HY/h] Huomautus ,2 Päästö per 1 m ,0 Päästö per 1 m ,1 Päästö per 1 m ,2 Päästö per 1 m ,3 Päästö per 1 m ,1 Päästö per 1 m ,6 Päästö per 1 m ,8 Päästö per 1 m ,7 Päästö per 1 m ,7 Päästö per 1 m ,2 Päästö per 1 m ,1 Päästö per 1 m 2 13 (Tuleva) Virta, tuleva Biosuodin keskimäärin ,42 Päästö per 1 m 2 Biosuodin yhteensä (100 m 2 ) Päästö Taulukossa 3 on esitetty pelkistyneiden rikkiyhdisteiden ja ammoniakin pitoisuudet biosuotimella kuivassa kaasussa. Yksikkö on tilavuuden miljoonasosa [ppm]. Merkintä - tarkoittaa, että tulos alitti määritysrajan eli on noin 0. Taulukko 3. Pelkistyneiden rikkiyhdisteiden ja ammoniakin pitoisuudet biosuotimella kuivassa kaasussa. Mittaus H 2S MeSH DMS NH 3 [ppm] [ppm] [ppm] [ppm] ,2 0, , , (Tuleva) 17,8 0,24-0,5 Biosuodin keskimäärin 0,7 -* -* -* *Metyylimerkaptaanin (MeSH), dimetyylisulfidin (DMS) ja ammoniakin keskimääräiset biosuotimella pitoisuudet (0,04 ppm, 0,03 ppm, 0 ppm) olivat selvästi alle määritysrajan.

71 8 Liite 11 Taulukossa 4 on ilmoitettu rikkiyhdisteiden ja ammoniakin pitoisuudet biosuotimella kuivassa kaasussa normaalitilassa (0 C, 101,3 kpa), yksikkö milligrammaa kuutiometrissä (mg/m 3 ). Tulokset on ilmoitettu myös rikkinä ja typpenä normaalitilassa, yksikkö milligrammaa kuutiometrissä (mg/m 3 ). Rikin ja typen määrä on laskettu pelkistyneiden rikkiyhdisteiden ja ammoniakin määrästä. Merkintä - tarkoittaa, että tulos alitti määritysrajan eli on noin 0. Taulukko 4. Pelkistyneiden rikkiyhdisteiden, ammoniakin, rikin ja typen pitoisuudet biosuotimella kuivassa kaasussa normaalitilassa (0 C, 101,3 kpa). Mittaus H 2S MeSH DMS NH 3 Rikkiä Typpeä [mg/m 3 ] [mg/m 3 ] [mg/m 3 ] [mg/m 3 ] [mg S/m 3 ] [mg N/m 3 ] 1-0,11 0,11-0,1-2 7,9 0,33 0,18-7,7-3 0,1 0,08 0,11-0, ,12 0,14-0,2-5 0,2 0,13 0,14-0, ,10 0,11-0,1-7 2, ,1-8 2,8 0,11 0,10-2,8-9 0, , (Tuleva) 27,0 0,52 0,15 0,38 25,9 0,32 Biosuodin keskimäärin 1, ,1 - Taulukossa 5 on ilmoitettu pelkistyneiden rikkiyhdisteiden, ammoniakin, rikin ja typen päästöt ja massavirrat biosuotimelta kuivassa kaasussa normaalitilassa (0 C, 101,3 kpa), yksikkö grammaa tunnissa (g/h). Merkintä tarkoittaa, että tulos alitti määritysrajan (0,1 ppm). Taulukko 5. Pelkistyneiden rikkiyhdisteiden, ammoniakin, rikin ja typen päästöt ja massavirrat biosuotimelta kuivassa kaasussa normaalitilassa (0 C, 101,3 kpa). Mittaus H 2S MeSH DMS NH 3 Rikkiä Typpeä [g/h] [g/h] [g/h] [g/h] [g/h] [g/h] Huomautus 1-0,01 0,01-0,01 - Päästö per 1 m 2 2 0,52 0,02 0,01-0,51 - Päästö per 1 m 2 3-0,01 0,01-0,01 - Päästö per 1 m 2 4-0,01 0,01-0,01 - Päästö per 1 m 2 5 0,01 0,01 0,01-0,02 - Päästö per 1 m 2 6-0,01 0,01-0,01 - Päästö per 1 m 2 7 0, ,14 - Päästö per 1 m 2 8 0,19 0,01 0,01-0,19 - Päästö per 1 m 2 9 0, ,01 - Päästö per 1 m Päästö per 1 m Päästö per 1 m Päästö per 1 m 2 13 (Tuleva) 178 3,4 1,0 2, ,1 Virta Biosuodin keskimäärin 0,07 0,01 0,005-0,08 - Päästö per 1 m 2 Biosuodin yhteensä 7 0,5 0,5-8 - Päästö Reduktio eli päästöjen vähenemä (mittauspaikka 13 => koko biosuodin) on esitetty taulukossa 6.

72 Liite 11 9 Taulukko 6. Lasketut reduktiot. Mittaus Reduktio [%] H2S 96 MeSH 84 DMS 49 TRS-rikki 96 NH3 / typpi 100 Hajupäästö 96 4 Tulosten tarkastelu Taulukossa 7 on ilmoitettu biosuotimelta vapautuvan kaasun luparajat sekä mittauksissa saadut tulokset. ppm/m 3 ei ole kovin yleisesti käytetty pitoisuuden yksikkö. Tuloksista selviää, että tämän vuoden mittauksissa rikkivedyn pitoisuudet olivat suuremmat, kun taas metyylimerkaptaanin pitoisuudet pienemmät kuin luparaja. Hajupitoisuus oli myös suurempi kuin luparaja. Ammoniakkipitoisuuksia ei havaittu. Taulukko 7. Oy Pohjanmaan Biokaasu-Österbottens Biogas Ab:n biosuotimelta vapautuvan kaasun luparajat ja mittaustulokset vuonna Luparaja Mittaustulos v Hajupitoisuus HY/m 3 (reduktio 92 %) HY/m 3 (reduktio 96 %) H2S 0,1 ppm/m 3 0,7 ppm 1,1 mg/m 3 MeSH 0,1 ppm/m NH3 30 mg/m Taulukossa 8 on esitetty edellisten vuosien (Saarinen ja Keskitalo 2013: Oy Pohjanmaan Biokaasu Österbottens Biogas Ab, biokaasulaitoksen haju- ja hajuyhdistepäästöt., Keskitalo 2015: Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab:n Kokkolan biokaasulaitoksen biosuotimen ja soihtupolton päästömittaukset huhtikuussa 2015), Kiljunen ja Kynsijärvi 2016: Oy Pohjanmaan Biokaasu Osterbottens Biogas Ab:n Kokkolan biosuotimen päästömittaukset marraskuussa Vuoteen 2016 verrattuna biosuotimelta vapautuvan kaasun hajupitoisuus [HY/m 3 ] oli noin viisi kertaa pienempi. Rikkivetypitoisuus [ppm] oli pudonnut lähes vuoden 2015 tasolle. Metyylimerkaptaanin ja dimetyylisulfidin pitoisuudet [ppm] olivat laskeneet. Ammoniakin pitoisuudet [ppm] olivat alle määritysrajan eli lähes nolla. Taulukko 8. Biosuotimelta mitatut pitoisuudet vuosina 2013, 2015, 2016 ja Mittaus Pitoisuus Pitoisuus Pitoisuus Pitoisuus Pitoisuus Pitoisuus Pitoisuus Pitoisuus [ppm] [mg/m 3 ] [ppm] [mg/m 3 ] [ppm] [mg/m 3 ] [ppm] [mg/m 3 ] H2S 7,7 11 0,86 1,3 4,0 6,1 0,7 1,1 MeSH 0,73 1,5 0,21 0,44 0,25 0,54 - * - * DMS 0,47 1,2 0,42 1,2 0,34 0,94 - * - * NH3 8,7 6,1 0,25 0,19 0,4 0,29 - * - * Haju Pitoisuus [HY/m 3 ] Pitoisuus [HY/m 3 ] Pitoisuus [HY/m 3 ] Pitoisuus [HY/m 3 ] * Pitoisuus alle määritysrajan (0,1 ppm)

73 10 Liite 11 Taulukossa 9 on esitetty edellisten vuosien (2013, 2015 ja 2016) ja vuoden 2017 mittaustulosten perusteella lasketut päästöt. Myös vuosien 2013, 2015 ja 2016 tulokset on laskettu menetelmällä, jossa biosuotimelle tuleva tilavuusvirta on sama kuin biosuotimelta lähtevä. Taulukko 9. Biosuotimelta mitatut päästöt vuosina 2013, 2015, 2016 ja Mittaus Kokonaispäästö* Kokonaispäästö Kokonaispäästö Kokonaispäästö [g/h] [g/h] [g/h] [g/h] H2S MeSH ,54 DMS ,50 NH Kokonaispäästö Kokonaispäästö Kokonaispäästö Kokonaispäästö Haju [HY/s] [HY/s] [HY/s] [HY/s] *laskennassa käytetty tilavuusvirtaa kosteassa kaasussa, tietoa kaasun kosteudesta ei ollut saatavilla. Sekä hajujen että TRS-yhdisteiden pitoisuudet ja päästöt olivat vuonna 2017 tehdyissä mittauksissa selvästi aiempia vuosia matalammalla tasolla. Pitoisuuksien alenemiseen on todennäköisesti johtaneet vuonna 2017 biosuotimelle tehty massojen vaihto. Massojen vaihdon lisäksi kevään 2017 aikana testattiin myös tilapäistä massan kastelua, mutta se lopetettiin käytännön syistä. Testaus tehtiin työntämällä letkuun kiinnitettyä kasteluputkea massan sisään n. 10 eri kohtaan/lohko. Käytännössä tämä havaittiin liian vaikeaksi tehdä kokoaikaisesti. 5 Yhteenveto Nab Labs Oy mittasi Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab:n Kokkolan biokaasulaitoksen biosuotimen ammoniakki-, haju- ja pelkistyneiden rikkiyhdisteiden (TRS) päästöjä Rikkivedyn (H 2S) pitoisuudet olivat suuremmat ja metyylimerkaptaanin (MeSH) pitoisuudet olivat pienemmät kuin luparaja. Määritetyistä pelkistyneistä rikkiyhdisteistä rikkivetyä lukuun ottamatta muut yhdisteet alittivat määritysrajan. Hajupitoisuus [HY/m 3 ] oli suurempi kuin luparaja. Ammoniakin pitoisuudet jäivät alle määritysrajan. Vuoteen 2016 verrattuna biosuotimelta vapautuvan kaasun hajupitoisuus [HY/m 3 ] oli nyt selvästi pienempi. Rikkivetypitoisuus [ppm] oli pienentynyt suuresti ja oli lähes samaa tasoa kuin vuonna Metyylimerkaptaanin ja dimetyylisulfidin pitoisuudet [ppm] olivat tarkkailuvuosien pienimmät. Ammoniakkipitoisuudet jäivät alle määritysrajan. Suotimelle tehty massojen vaihto vuonna 2017 on todennäköisesti johtanut aiempaa pienempiin pitoisuuksiin.
