1 POHJANMAAN BIOKAASU OY:N BIOKAASULAITOKSEN JA LIIKELAITOS KOKKOLAN VEDEN JÄTEVEDENPUHDISTAMON YHTEENVETORAPORTTI 2016 Tiia Sillanpää Joni Virtanen Eeva-Kaarina Aaltonen Pietarsaari 2017

2 1 Sisällys 2 JOHDANTO OY POHJANMAAN BIOKAASUN BIOKAASULAITOS Prosessikuvaus Toiminta vuonna Vastaanotetut lietteet Tuotettu kaasu Rejektivedet ja mädäte (Ainevirrat laitokselta) Biokaasulaitoksen häiriötilanteet Laitoksen sisäinen näytteenotto Päästöt ja vaikutukset ympäristöön Vaikutukset ilmanlaatuun Vaikutukset pohjaveteen Melu KOKKOLAN JÄTEVEDENPUHDISTAMO Prosessikuvaus Toiminta vuonna Investoinnit viemäriverkostoon vuonna Käsittely- ja tarkkailuvaatimukset Käsittelyä koskevat määräykset Kuormitustarkkailun analyysit Vuoden 2016 tulo- ja vesistökuormitus Virtaamat vuonna Vuoden 2016 tulokuormitus Puhdistusteho ja vesistökuormitus Puhdistamolietteet ja muut jätteet Haitalliset aineet Tulosten pohdinta Hopeakivenlahden jätevedenpuhdistamo Biokaasulaitos Toiminta vuonna Yhteenveto...22 Lähteet...22 Liitteet...23 Kansikuva: Kokkolan Vesi 2

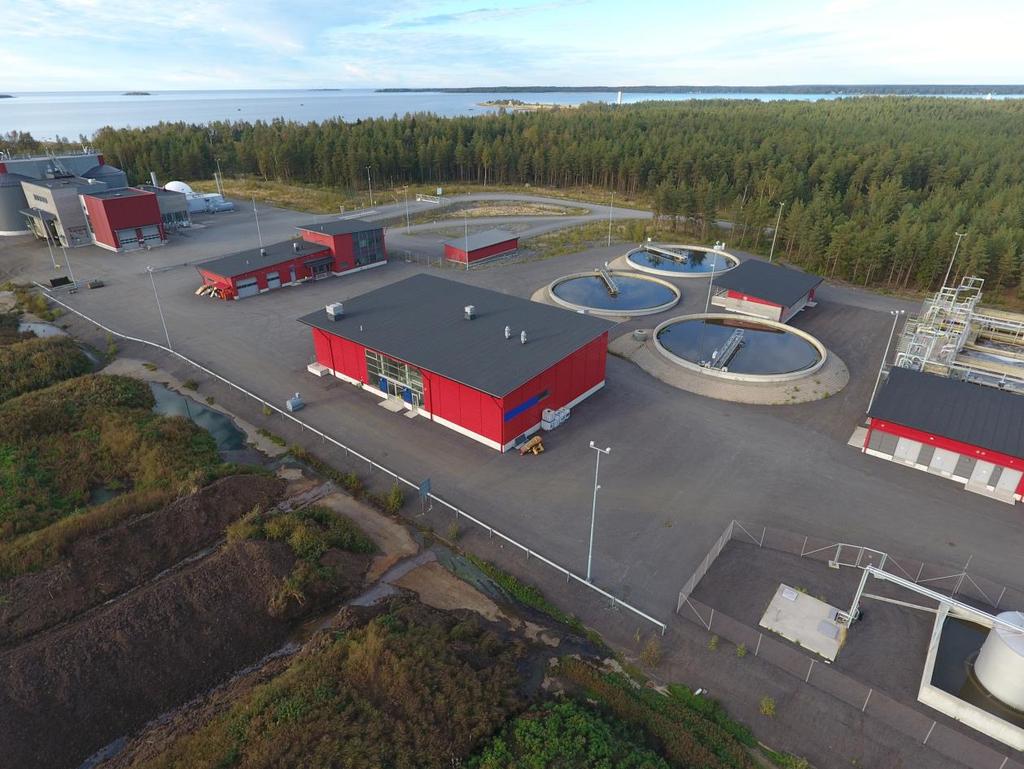

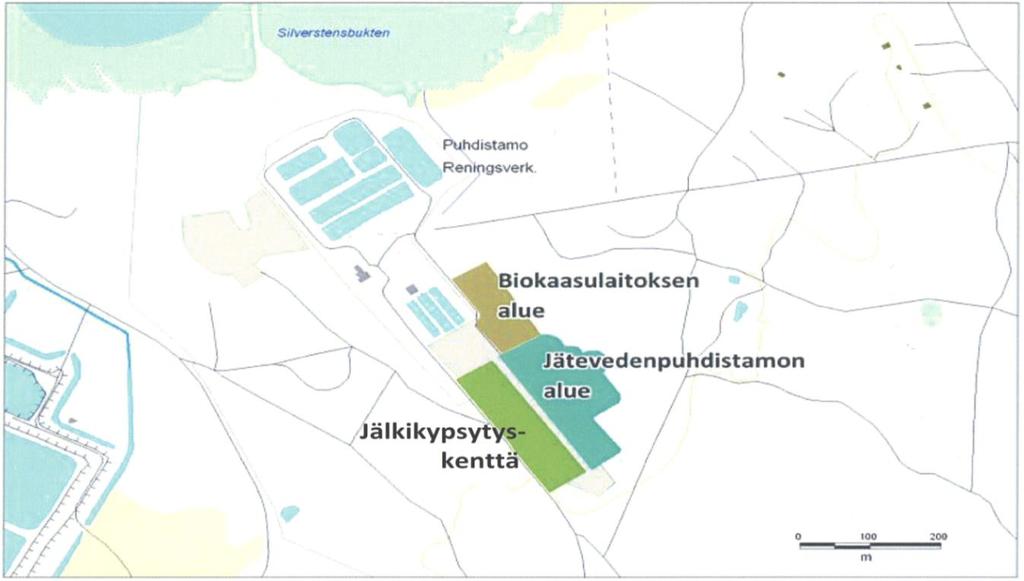

3 2 JOHDANTO Tässä vuosiyhteenvetoraportissa tarkastellaan Kokkolan Hopeakivenlahdessa sijaitsevan Kokkolan Veden jätevedenpuhdistamon ja tähän toiminnallisesti sekä sopimuksellisesti linkittyneen Oy Pohjanmaan Biokaasu Österbottens Biogas Ab:n biokaasulaitoksen toimintaa, lupamääräysten toteutumista ja laitosten kuormitusasteita vuonna Laitosten tarkkailut perustuvat kahteen Pohjanmaan vesi ja ympäristö ry:n laatimaan tarkkailuohjelmaan (Päätalo & Aaltonen, sekä Virtanen ), jotka on hyväksytty EPO-ELY:n päätöksillä (jätevedenpuhdistamo EPOELY/876/07.00/2010, biokaasulaitos EPOELY/1094/07.00/2010). Loppuvuodesta 2011 toimintansa aloittanut Hopeakivenlahden jätevedenpuhdistamo on kahdella esiselkeyttimellä varustettu kolmilinjainen rinnakkaissaostuslaitos, jossa tertiäärikäsittelynä on kolme flotaatioallasta. Erilliskäsittelynä puhdistamolle on suunniteltu biokaasulaitoksen väkevien rejektivesien deammonifikaatioon perustuva Demon-prosessi. Vuonna 2013 varsinaisen toimintansa aloittanut biokaasulaitos sijaitsee jätevedenpuhdistamon välittömässä läheisyydessä. Laitoksen valvonnasta ja ohjauksesta vastaa jätevedenpuhdistamon henkilöstö. Biokaasulaitoksessa tuotetaan biokaasua mädättämällä pääosin lähialueen puhdistamo- ja sakokaivolietettä. Kaasuntuotannossa syntyneet rejektivedet johdetaan jätevedenpuhdistamolle käsiteltäviksi. Vastaavasti puhdistamolla syntyvät lietteet käsitellään biokaasulaitoksella. Tarkasteltavan alueen yhteydessä on myös Kokkolan kaupungin Teknisen palvelukeskuksen (TekPa) omistuksessa toimiva jälkikompostointialue, mihin kaasuntuotannossa syntynyt lopputuote mädäte toimitetaan jatkokäsittelyyn. TekPan jälkikypsytyskentän toiminta perustuu omaan ympäristölupaan (LSSAVI/135/04.08/2012), eikä sen toimintaa tarkastella tarkemmin tässä raportissa. Laitokset ja kenttä sijaitsevat Harrinniemen 2-luokan pohjavesialueella. Kuva 1. Biokaasulaitoksen, jätevedenpuhdistamon sekä kompostointikentän sijainnit. 3

4 Näytteenotosta, näytteiden analysoinnista ja tulosten laskennasta on vuonna 2016 vastannut Ramboll Finland Oy. Tarkkailun koordinoinnista ja tarkkailun vuosiraportoinnista vastaa Pohjanmaan vesi ja ympäristö ry. Yhteenveto vuonna 2016 toteutuneista tarkkailuista on liitteessä 1. Toiminnan vaikutustarkkailut (vesistö- ja kalataloustarkkailut) Kokkolan edustan merialueella toteutetaan yhteistarkkailuna Suurteollisuusalueen ja Sataman kanssa ja saadut tarkkailutulokset raportoidaan yhteistarkkailuraportissa. 3 OY POHJANMAAN BIOKAASUN BIOKAASULAITOS 3.1 Prosessikuvaus Biokaasulaitoksen vaiheet ovat seuraavat: Käsiteltävien jakeiden vastaanotto ja välivarastointi Sakokaivolietteiden esikäsittely: o Sakokaivolietteiden välppäys o Hiekanerotuslaitteisto o Välpepesu o Sakokaivolietteiden esikuivaus/tiivistys (polymeerin lisäys) ja kuljetus Syötteenvalmistukseen Puhdistamolietteiden esikäsittely: o Sekoitus ja kuiva-ainepitoisuuden esisäätö. Kuljetus Syötteenvalmistukseen Syötteen valmistus syötteenvalmistussäiliössä: o Syötteen sekoitus eri lietteistä, sakokaivolietteiden ja mädätteen kuivatusvesillä säädetään tarvittaessa seoksen sakeutta, ph:n säätäminen (ph 7) tarvittaessa lipeällä, lämpötilan säätö (32 37 C) Mädätys o Viipymä C lämpötilassa vähintään 21 vrk Mädätteen mekaaninen kuivaus (polymeerin lisäys) Mädätteen jälkikypsytys kompostointikentällä Sakokaivolietteiden kuivatusveden ohjaaminen jätevedenpuhdistamolle Mädätyksen rejektiveden ohjaaminen jätevedenpuhdistamon puolella sijaitsevalle Demonprosessille 4

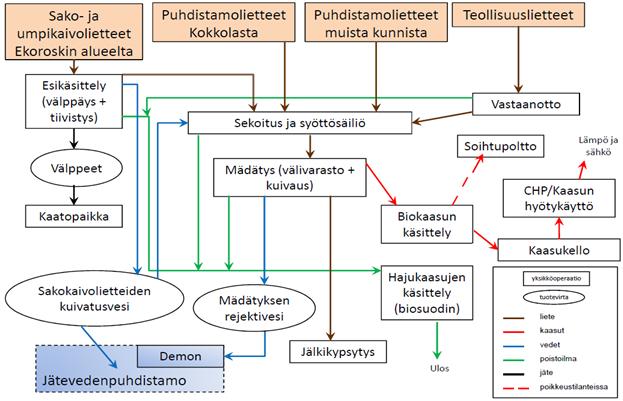

5 Kuva 2. Biokaasulaitoksen prosessin kuvaus. Biokaasulaitoksen tarkkailukaavio on liitteessä Toiminta vuonna 2016 Oy Pohjanmaan Biokaasun biokaasulaitoksen toiminta perustuu Länsi- ja Sisä-Suomen aluehallintoviraston myöntämään ympäristölupaan 92/2010/1 (LSSAVI/201/04.08/2010), jota on täydennetty ja muutettu päätöksellä (LSSAVI 160/2013/1). Biokaasulaitoksen vuoden 2016 sähkönkulutus sekä verkostoon myydyn sähkön kuukausittaiset määrät ovat nähtävissä taulukosta 1. Taulukko 1. Vuoden 2016 kuukausittainen energiankulutus, sekä tuotettu sähkö. Kuukausi Ostettu (kwh) Myyty verkkoon (kwh) Kuukausi Ostettu (kwh) Myyty verkkoon (kwh) tammi heinä helmi elo maalis syys huhti loka touko marras kesä joulu Yht Biokaasulaitoksella käytetään syötteen esilämmityksen varapolttoaineena sekä mädätystoiminnan käynnistykseen kevyttä polttoöljyä. Vuoden 2016 polttoöljyn kulutus on ollut yhteensä noin litraa. Laitoksen toiminnassa käytetään polymeeriä lietteiden linkouksen sekä tiivistyksen yhteydessä. Laitoksella voidaan myös saostaa lingoilla syntyneitä rejektivesiä ferrisulfaatin avulla. Vuoden

6 kuukausittaiset öljyn ja kemikaalinkulutukset sekä laitoksen arvioitu vedenkulutus ovat koottuna taulukossa 2. Taulukko 2. Kaasulaitoksen kemikaalin, veden ja öljyn kulutus vuonna Kuukausi Vesi Polymeeri PIX Polt.öljy Vesi Polymeeri PIX Polt.öljy (m 3 Kuukausi ) (kg) (kg) (ltr) (m 3 ) (kg) (kg) (ltr) tammi heinä helmi elo maalis syys huhti loka touko marras kesä joulu Yht Vastaanotetut lietteet Biokaasulaitoksen vastaanottamat lietteet koostuvat jätevedenpuhdistamoiden puhdistamolietteistä, sako-, umpi- ja rasvakaivolietteistä sekä pienpuhdistamoiden lietteistä. Laitoksen on myös mahdollisesta vastaanottaa pieniä määriä (0-9 %) teollisuuslietteitä (peruna-, rehu- ja nahkateollisuus), mikäli niiden laadusta ei ole haitallisia vaikutuksia kaasulaitoksen lopputuotteille. Kaikki kaasulaitokselle lietettä toimittaneet yrittäjät ovat merkittynä ympäristöhallinnon rekisteriin ja vastaanotetuista kuormista on koottu (646/2011) 121 :n mukaiset siirtoasiakirjat, joista säilytetään kopiot jätevedenpuhdistamolla ja Ekoroskilla. Kuvasta 3 ilmenee vastaanotettujen lietteiden määrät, alkuperät sekä osuudet lietteen kokonaismäärästä. Tarkemmat tiedot vastaanotettujen lietteiden lajista, määrästä, alkuperästä sekä kuljettajasta ja toimitusajasta ovat saatavilla Kokkolan Veden tietokannasta. Vastaanotettujen lietteiden kuukausittaiset tiedot ovat koottuna liitteessä 3. Kuva 3. Kaasuntuotannossa hyödynnettäväksi vastaanotetut lietteet vuonna

7 Puhdistamolietteiden laadun tarkkailusta vastaavat jätevedenpuhdistamot. Lieteanalyysit tulee määrittää avl:n puhdistamolla vähintään kerran ja yli 5000 avl:n puhdistamolla vähintään kahdesti vuodessa, sekä aina jätteen laadun muuttuessa (Vna 179/2012, liite 5). Biokaasulaitokselle vastaanotettujen lietteiden analyysit ovat koottuna liitteeseen Tuotettu kaasu Prosessissa syntynyt kaasu kuivataan, paineistetaan ja suodatetaan, jonka jälkeen se johdetaan kaasukelloon varastoitavaksi. Varastoinnista kaasu virtaa sähkön ja lämmöntuotantoon CHP -yksikköön (Combined Heat and Power). Mikäli kaasua ei jostain syystä saada ohjattua hyötykäyttöön (huolto tai käyttökatko), johdetaan se automaattisesti kaasukellosta soihtuun poltettavaksi. Vuonna 2016 biokaasulaitoksen toiminnassa syntyi kaasua CHP-yksikölle polttoon yhteensä noin m 3. Soihtuun poltettavaksi johdettiin yhteensä m 3. Tuotetun kaasun metaani- ja hiilidioksidipitoisuuksien kuukausittaiset keskiarvot sekä molempien bioreaktorien yhteenlaskettu virtaama ovat taulukossa 3. Taulukko 3. Tuotannossa syntyneen kaasun määrä vuonna kuukausi Tuotettu Tuotettu CH 4 CO 2 kuukausi kaasu kaasu CH 4 CO 2 tammi m 3 62,5 % 27,4 % heinä m 3 61,5 % 28,1 % helmi m 3 64,0 % 29,1 % elo m 3 66,6 % 29,4 % maalis m 3 65,7 % 30,5 % syys m 3 64,7 % 31,9 % huhti m 3 63,4 % 32,4 % loka m 3 66,2 % 32,5 % touko m 3 63,6 % 33,3 % marras m 3 65,3 % 31,3 % kesä m 3 62,2 % 30,6 % joulu m 3 65,3 % 30,6 % Rejektivedet ja mädäte (Ainevirrat laitokselta) Kaikki vuonna 2016 kaasuntuotannon yhteydessä syntyneet jätevedet eli rejektivedet on johdettu Hopeakivenlahden jätevedenpuhdistamolle. Rejektivesien määrä vuonna 2016 oli yhteensä noin m 3. Sakokaivolietteiden kuivatuksen yhteydessä muodostuneet rejektivedet (BS) johdetaan suoraan puhdistamon prosessiin. Mädätteen rejektivedet on vuonna 2016 johdettu ilman esikäsittelyä suoraan jätevedenpuhdistamolle, koska Demon-yksikön prosessia ei ole voitu käynnistää. Rejektit on johdettu jätevedenpuhdistamon tulovirtaan. Tiedot rejektivesien kuukausittaisista määristä ilmenevät kappaleesta 4.4.1, sekä tiedot rejektivesien näytepisteiden BS, BD ja TD laadusta ja tarkkailusta on koottu liitteeseen 5. Kaasuntuotannossa syntynyt lopputuote, mädäte kuljetetaan linkokuivatuksen kautta jälkikypsytyskentälle. Vuoden 2016 aikana linkokuivattua mädätettä toimitettiin jälkikypsytyskentälle yhteensä tonnia. Jatkokäsittelyyn toimitetun mädätteen kuukausittaiset määrät ovat nähtävissä taulukossa 4. 7

8 Taulukko 4. Jälkikypsytykseen toimitettu mädäte vuonna kuukausi Linkokuivattu mädäte kuukausi Linkokuivattu mädäte tammi 348 tn heinä 463 tn helmi 324 tn elo 560 tn maalis 494 tn syys 502 tn huhti 405 tn loka 440 tn touko 391 tn marras 474 tn kesä 375 tn joulu 576 tn Välpettä syntyi vuoden aikana noin kiloa ja hiekkaa noin kiloa. Välpejäte on toimitettu Ab Ekorosk Oy:lle ja hiekanerotushiekka on pesurin jälkeen toimitettu laitoksen viereiselle kompostointikentälle. 3.3 Biokaasulaitoksen häiriötilanteet Biokaasulaitoksen prosessi on toiminut odotusten mukaisesti vuonna CHP-yksikön normaalien huoltotoimenpiteiden seurauksena tapahtuneiden käyttökatkojen johdosta on soihtupolttoa käytetty taulukon 5 mukaisesti. Taulukko 5. Soihtupolton käyttötunnit (h) ja kaasun määrä soihdulle (m 3 ) kuukausittain vuonna kuukausi Soitupolttimen käyttötunnit Kaasu soihdulle kuukausi Soihtupolttimen käyttötunnit Kaasu soihdulle tammikuu 12 h m 3 heinäkuu 1 h 250 m 3 helmikuu 0 h 0 m 3 elokuu 0 h 0 m 3 maaliskuu 0 h 0 m 3 syyskuu 5 h m 3 huhtikuu 0 h 0 m 3 lokakuu 1 h 250 m 3 toukokuu 1 h 250 m 3 marraskuu 3 h 750 m 3 kesäkuu 19 h m 3 joulukuu 0 h 0 m Laitoksen sisäinen näytteenotto Biokaasulaitoksen näytteenotosta ja näytteiden analysoinnista on tammikuusta 2015 lähtien vastannut Ramboll Finland Oy. Laitoksen näytteenottopisteet, näytepisteiden selvennykset sekä näytteenoton tiheydet on koottu liitteeseen 1. Jätevedenpuhdistamolle johdettavien rejektivesien laatua on tarkkailtu sakokaivolietteiden kuivatusvesien näytteenottopisteestä (BS). Demon-prosessin ollessa käynnissä otetaan näytteet myös erikseen mädätyksen rejektivesien näytteenottopisteestä (BD). Kaikki biokaasulaitoksen rejektivesien analyysitulokset on koottu liitteeseen 5. Vastaanotettujen sako-, rasva- ja umpikaivolietteiden laatua on tarkkailtu vuodesta 2014 lähtien 5 vrk kokoomanäytteinä, jotka lähetetään laboratorioon analysoitavaksi (kokoomapullo/viikko). Laboratorio yhdistää kahden viikon kokoomat yhdeksi näytteeksi. Lietenäytteitä on tarkkailtu vuonna 2016 tarkkailuohjelman mukaisesti 2 kertaa kuukaudessa. Tarkkailun analyysitulokset on koottu liitteeseen

9 Biokaasulaitoksen lopputuotteen (Mädätteen) laatua on analysoitu tarkkailuohjelman mukaisesti kahdesti vuonna 2016 (22.2. sekä 12.7.), jolloin tutkittiin myös alkyylifenolit ja alkyylifenolietoksylaatit. Analyysitulokset ovat liitteenä 4.1 ja tutkimustodistukset liitteenä 4.2. Sakokaivolietteiden analyysituloksissa on ollut vuosina havaittavissa kohonneita elohopeapitoisuuksia, joiden alkuperää on kartoitettu yhdessä alueen teollisuuden sekä jäteyritysten kanssa. Mädätteen tarkkailutulokset ovat vuosina täyttäneet maa- ja metsätalousministeriön asetuksen 24/11 lannoitevalmisteille asettamat enimmäispitoisuudet. 3.5 Päästöt ja vaikutukset ympäristöön Vaikutukset ilmanlaatuun Biokaasulaitoksen toiminnasta voi muodostua päästöinä hajukaasuja, polttoprosessien savukaasupäästöjä, pölyä sekä liikenteen päästöjä. Oy Pohjanmaan Biokaasun biokaasulaitos osallistuu ympäristölupapäätöksensä mukaisesti ilmanlaadun yhteistarkkailuun yhdessä muiden alueellisten toiminnanharjoittajien kanssa. Tulokset raportoidaan vuosittain. Biokaasulaitoksen ympäristölupa (lupamääräys 11) edellyttää että laitoksen poistoilma on käsiteltävä, siten että hajunpoistossa saavutetaan vähintään 92 % tehokkuus, ja että hajupitoisuus ei ylitä 2000 HY/m 3 biosuotimen pinnalta mitattuna. Käsitellyt poistokaasut saavat sisältää ulkoilmaan johdettaessa rikkivetyä sekä metyylimerkaptaania enintään 0,1 ppm ja ammoniakkipitoisuus saa olla enintään 30 mg/m 3. Laitoksella on toteutettu ympäristöluvan velvoittamat mittaukset biosuotimelta lähtevän hajukaasun komponenteista, niiden massavirroista sekä suotimen reduktiotehokkuuksista vuosina 2013, 2015 sekä Vuosien 2013, 2015 ja 2016 selvitysten tulokset on koottu taulukkoon 6. Biosuotimen toiminta on todettu riittämättömäksi ja AVI on edellyttänyt toiminnanharjoittajaa laatimaan aluehallintovirastolle hyväksyttäväksi teknis-taloudellisen selvityksen biosuotimen riittävyydestä. Selvitys on toimitettu AVI:lle Aluehallintovirasto ottaa kantaa kaasupesurin tarpeellisuuteen selvityksen saatuaan. Selvitys sisältää biosuotimen toiminnasta tehtyjen lisäselvityksen/- mittausten ja kehittämistoimenpiteiden tulokset, vertailun biokaasulaitokselle myönnetyn ympäristöluvan raja-arvoihin sekä sanallisen arvion biosuotimen riittävyydestä. Taulukko 6. Biosuotimen päästömittausten tulokset vuosina 2013, 2015 ja Ambiotica Mitattava yksikkö Luparaja Päästö (min max) Päästö (ka.) Reduktio Haju 2000 HY/m 3 reduktio: 92 % HY/m HY/m 3 87 % Ammoniakki 30 mg/m HY/m 3 12 mg/m 3 64 % Rikkivety 0,1 ppm 0,4 30 ppm 7,8 ppm 60 % Metyylimerkaptaani 0,1 ppm 0 1,5 ppm 0,7 ppm 36 % NabLabs Oy Mitattava yksikkö Luparaja Päästö (min max) Päästö (ka.) Reduktio Haju 2000 HY/m 3 reduktio: 92 % HY/m HY/m 3 92 % Ammoniakki 30 mg/m 3 0 1,5 ppm 0,25 ppm 97 % Rikkivety 0,1 ppm 0 3,8 ppm 0,86 ppm 91 % Metyylimerkaptaani 0,1 ppm 0 0,9 ppm 0,21 ppm 89 % 9

10 NabLabs Oy Mitattava yksikkö Luparaja Päästö (min max) Päästö (ka.) Reduktio Haju 2000 HY/m 3 reduktio: 92 % HY/m HY/m 3 46 % Ammoniakki 30 mg/m 3 0 0,54 mg/m 3 0,4 ppm (0,29 mg/m 3 ) 81 % Rikkivety 0,1 ppm 1,5 8,8 ppm 4,0 ppm 58 % Metyylimerkaptaani 0,1 ppm 0,11 0,42 ppm 0,25 ppm pitoisuus kasvaa hieman Vuoden 2016 mittaustulosten perusteella suodattimen toiminta oli tasainen, eikä tuloksissa voida havaita suuria läpivirtauksia tai tulosten vaihteluita. Poistoilman hajupitoisuus oli myös alhaisempi kuin edellisissä mittaustuloksissa. Suotimen reduktiotehokkuus kuitenkin heikentyi edelliseen mittauskertaan verrattuna, eikä tulos täytä luvan edellyttämää 92 %:n raja-arvoa. Rikkivetypitoisuus (4 ppm) oli suurempi kuin vuonna 2015 (0,86 ppm). Metyylimerkaptaanin ja ammoniakin pitoisuudet olivat samaa suuruusluokkaa kuin vuonna Ammoniakkia lukuun ottamatta hajupitoisuudelle ja päästökomponenttien pitoisuuksille asetetut raja-arvot ylittyivät. Selvityksen mittausraportti sekä tarkempi tulkinta mittaustuloksista on esitetty liitteessä Vaikutukset pohjaveteen Lietteiden käsittelyn ja varastoinnin tapahtuessa sisätiloissa, ei biokaasulaitoksen toiminnasta aiheudu päästöjä maaperään eikä pohjaveteen. Laitoksen piha-alueelta likaiset sade- sekä sulamisvedet johdetaan jätevedenpuhdistamolle käsiteltäväksi. Piha-alueen puhtaat sadevedet johdetaan maastoon. Oy Pohjanmaan Biokaasun biokaasulaitos osallistuu ympäristölupapäätöksensä mukaisesti Patamäen pohjavesialueen yhteistarkkailuun yhdessä muiden alueellisten toiminnanharjoittajien kanssa. Biokaasulaitoksen ja jätevedenpuhdistamon alueella on yhteensä neljä yhteistarkkailussa mukana olevaa pohjavesiputkea (Vesi0304, Vesi0305A, Vesi0306, sekä VesiJV09) ja tulokset raportoidaan vuosittain Melu Laitoksen toiminnasta yhdessä alueen muiden melulähteiden kanssa aiheutuva ekvivalenttimelutaso (L Aeq) saa laitoksen ympäristön asuinrakennusten ulko-oleskelualueilla päiväaikana (kello 7 22) olla enintään 55 db ja yöaikaan (klo 22 7) enintään 50 db (Lupamääräys 13). WSP Finland Oy:n valmistuneen melupäästömittauksen perusteella biokaasulaitoksella ei ole merkittäviä ympäristömelua aiheuttavia kiinteitä melulähteitä, eivätkä laitteiden aiheuttamat melutasot ylitä 55 db tasoa laitosalueen ulkopuolella. Tarkempi tulkinta selvityksestä on raportoitu vuoden 2013 vuosiyhteenvedossa. 10

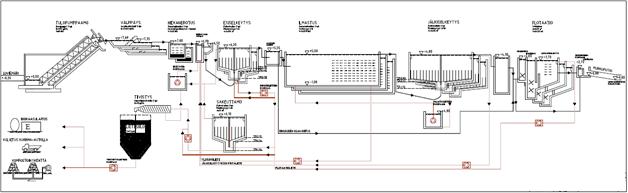

11 4 KOKKOLAN JÄTEVEDENPUHDISTAMO 4.1 Prosessikuvaus Hopeakivenlahden jätevedenpuhdistamon prosessivaiheet (Kuva 4) ovat: Tulopumppaus Välppäys ja hiekanerotus Esiselkeytys Ilmastus Jälkiselkeytys Flotaatio Biokaasulaitoksen rejektivesien käsittelyyn erillinen Demon-prosessi. Kuva 4. Hopeakivenlahden jätevedenpuhdistamon prosessikaavio (Pöyry ). Kokkolan Veden viemäriverkoston pituus vuonna 2014 oli noin 250 km ja hulevesiverkoston pituus noin 209 km. Hopeakivenlahden jätevedenpuhdistamo on mitoitettu puhdistamaan Kokkolan alueella syntyvät asumisjätevedet sekä niihin rinnastettavissa olevat teollisuuden jätevedet. Kokkolan asukasluku on hieman alle as. ja liittymisaste jätevesiviemäriverkostoon on noin 77 %. Laitoksen mitoituksessa on myös varauduttu Lohtajan, Marinkaisten sekä Kälviän jätevesien käsittelyyn. Kälviän siirtoviemärin rakennustyöt valmistuivat lokakuussa Lohtajan ja Marinkaisten jätevedenpuhdistamoiden osalta siirtoviemäri valmistui ja otettiin käyttöön loppukesästä Laitoksella käsitellään viereisen Oy Pohjanmaan Biokaasun biokaasulaitoksen toiminnassa syntyneet rejektivedet. Vastaavasti puhdistamon toiminnassa syntyneet lietteet käsitellään biokaasulaitoksella. Jätevedenpuhdistamon tarkkailukaavio on liitteessä Toiminta vuonna 2016 Ennen biokaasulaitoksen toiminnan aloittamista vuonna 2012, kyettiin Hopeakivenlahden uudella jätevedenpuhdistamolla täyttämään lähes kaikki lupaehdoissa asetetut käsittelyvaatimukset. Biokaasulaitoksen rejektivesien seurauksena on jätevedenpuhdistamon puhdistustehokkuudessa ilmennyt ongelmia. Biokaasulaitoksen mädätyksessä syntyneet jätevedet (rejekitivedet) ovat osoittautuneet vaikeasti käsiteltäviksi, eikä rejektivesien käsittelyä varten suunniteltua erillistä Demonprosessia ole saatu toimimaan toivotulla tavalla. Tästä johtuen on kaikki biokaasulaitoksen vuoden 2016 rejektivedet jouduttu johtamaan ilman esikäsittelyä (Demon) jätevedenpuhdistamolle. 11

12 Puhdistamon mitoitusarvot ylittyivät vuositasolla tarkasteltuna keskivirtaaman, COD:n ja kiintoaineen suhteen. Kvartaaleittain tarkasteltuna ylityksiä oli lisäksi kokonaisfosforin suhteen. Laitoksen varsinaisessa puhdistusprosessissa ei vuoden 2016 aikana ole suoritettu laajennus-, muutostai kunnostustöitä, joista olisi ollut suoranaisia vaikutuksia laitoksen toimintaan tai puhdistustehoon. Hopeakivenlahden puhdistamon prosessissa käytetään saostukseen ferrisulfaattia ja flotaatioon PIX- 105:sta ja polyamiinia. Flotaatiossa aiemmin käytetystä polyalumiinikloridista (PAX) luovuttiin maaliskuussa Lisäksi laitoksen ilmastukseen lisätään soodaa ja lietteiden kuivatukseen polymeeriä. Vuoden 2016 aikana käytetyn sähkön sekä kemikaalien määrät ovat raportoitu taulukossa 7. Lietteen kuivaukseen kului kuluneen vuoden aikana polymeeriä yhteensä noin kg. Taulukko 7. Vuoden 2016 kuukausittainen sähkön- ja kemikaalinkulutus puhdistamolla. kk. Sähkönk. Virtaama Polyamiini (flotaatioon) PIX Sooda (ilmastuksen) kwh m3/kk kg/kk kg/kk g/m 3 kg/kk g/m 3 Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Yht: ka./vrk , Puhdistamon toiminnassa syntyi vuonna 2016 flotaatiolietteitä m 3, tiivistettyä lietettä m 3 ja kuivattua lietettä 954 tn. Syntynyt liete pumpataan jatkuvatoimisesti biokaasulaitokselle. Hopeakivenlahden puhdistamolietteet käsitellään joko tiivistämällä tai kuivaamalla. Tiivistetty liete pumpataan biokaasulaitoksen syöttösäiliöön ja kuivattu liete kuljetetaan lavalla. Polymeeri annostellaan sakeutettuun lietteeseen ennen tiivistystä tai kuivausta. Kuukausittaiset lietteiden määrät ovat nähtävillä liitteessä 3 sekä puhdistamon osuus biokaasulaitoksen kokonaislietemäärästä kappaleen kuvassa 3. Biokaasulaitoksen tarkkailuohjelman mukaan puhdistamoliete on analysoitava laitoksen koosta riippuen vähintään kerran vuodessa. Vuonna 2016 lietteen laadun määritykset tehtiin neljä kertaa (10.2, 24.2, 25.7, 10.10) ja määritysten tulokset ovat nähtävillä liitteessä Investoinnit viemäriverkostoon vuonna 2016 Kokkolan Veden verkostoinvestointien pääpaino vuonna 2016 oli siirtoviemärin rakentamisessa välillä Kälviä-Lohtaja. Yhteensä kyseiseen viemärilinjaan investoitiin noin 1,17 milj. euroa vuonna

13 Siirtoviemärin valmistuminen mahdollisti Lohtajan kirkonkylän ja Marinkaisten pienten jätevedenpuhdistamoiden alasajon loppukesällä Viemäreitä saneerattiin vuonna 2016 mm. Lehmustiellä (osuudella Herman Renlundinkatu Puutarhakatu), Pohjoiskujalla (os. Hakakatu Talonpojankatu), Hakakadulla (os. Korpintie Pohjoiskuja) sekä Kälviällä Aherruksentiellä. Yhteensä viemäreiden korvausinvestointeihin käytettiin 1,37 milj. euroa (mukana myös edellä mainittu siirtoviemäri) vuonna Uudisrakennusalueita toteutettiin mm. Hangasmäen alueella, Vikåntiellä, Viinitarhantiellä, Mantelitiellä, Rypäletiellä ja Aprikoositiellä. Viemäreiden uudisrakentamiseen käytettiin yhteensä 1,38 milj. euroa vuonna Käsittely- ja tarkkailuvaatimukset Käsittelyä koskevat määräykset Hopeakivenlahden jätevedenpuhdistamon toiminta perustuu Länsi-Suomen ympäristölupaviraston myöntämään ympäristölupaan 47/2005/1 (LSY-2004-Y-391), jota on sittemmin täydennetty ja muutettu Vaasan hallinto-oikeuden päätöksellä (nro 07/0566/2) sekä Etelä-Suomen aluehallintoviraston päätöksellä (ESAVI/125/04.08/2010). Laitokselta mereen johdettavan yhdyskuntajäteveden tarkkailut sekä käsittelytehon ja tulosten arvioinnit on toteutettava valtioneuvoston asetuksen 888/2006 mukaisesti. Lupamääräyksen 2 mukaan puhdistamolta ja sen piirissä olevasta viemäriverkostosta tapahtuvat ohijuoksutukset ja ylivuodot sekä muut poikkeustilanteet mukaan lukien laskettujen, mereen johdettavan jäteveden pitoisuuden ja käsittelytehon, arvojen on täytettävä seuraavat vaatimukset: Analyysi Pitoisuus enintään Käsittelyteho vähintään (mg/l) (%) BOD 7ATU, O COD cr, O Fosfori, P 0,3 95 Typpi, N Vuosikeskiarvo 70 % (tavoite) Laitokselta mereen johdettava jätevesi ei myöskään saa sisältää haitallisessa määrin raskasmetalleja tai muita terveydelle tai ympäristölle vaarallisia aineita Kuormitustarkkailun analyysit Hopeakivenlahden puhdistamon kuormitustarkkailun näytteet otetaan 24 tunnin virtaamapainotteisina kokoomanäytteinä, kahdesti kuukaudessa. Puhdistamolle tuleva jätevesikuorma muodostuu tulopumppaamon TY (yhdyskuntajätevedet ja sakokaivolietteiden rejektivedet) sekä Demonin kautta tulevan linjan TD tulokuormien summasta. Lähtevän jäteveden kuormitusta kuvaa puhdistamon lähtökaivosta TL otettava näyte. TY, TD sekä TL ovat varsinaisen kuormitustarkkailun näytteet. Lisäksi puhdistusprosessin ohjauksen avuksi otetaan näytteet myös ennen ilmastusaltaita ilmastuksen jakotornista (JAKO). Näytteenottopisteiden kuvaukset ovat liitteessä 1. 13

14 Tulevan jäteveden (TY ja TD) sekä laitokselta lähtevän veden (TL) kokoomanäytteiden analyysit on lueteltu taulukossa 8. Ilmastuksen jakotornin (JAKO) näytteistä määritetään 24 kertaa vuodessa pääosin vastaavat analyysit kuin pisteestä TY. Taulukko 8. Puhdistamon tulevan jäteveden analyysit ja näytteenottotiheys. Analyysi Yksikkö TY TD TL virtaama m 3 /d Jatkuva Jatkuva Jatkuva lämpötila C Jatkuva Jatkuva Jatkuva ph Jatkuva Jatkuva Jatkuva alkaliniteetti mmol/l 24 krt/v 24 krt/v 24 krt/v sähkönjohtavuus ms/m 24 krt/v 24 krt/v 24 krt/v BOD 7-ATU mg O 2/l 24 krt/v 24 krt/v 24 krt/v COD cr mg O 2/l 24 krt/v 24 krt/v 24 krt/v kok-p mg P/l 24 krt/v 24 krt/v 24 krt/v kok-n mg/l 24 krt/v 24 krt/v 24 krt/v Kiintoaine mg/l 24 krt/v 24 krt/v 24 krt/v Metallit (Hg, Cd, Cr, Ni, Pb, Zn) µg/l 6 krt/v (Tarvittaessa) liukoinen fosfori mg/l 24 krt/v NO 2 + NO 3 -N mg/l 24 krt/v 24 krt/v ammoniumtyppi mg/l saostuskemikaalien jäännöspit. (Fe Al) mg/l 24 krt/v Escherichia coli pmy/100 ml 24 krt/v suolistoperäiset enterokokit pmy/100 ml 24 krt/v Tarvittaessa puhdistamolta lähtevästä jätevedestä seurataan myös metallipitoisuuksia (Hg, Cd, Cr, Ni, Pb ja Zn) kuudesti vuodessa. Määritykset tehdään, mikäli tulevassa jätevedessä todetaan toistuvia ympäristölaatunormin (Vna 868/2010) ylittäviä pitoisuuksia. Näytteenotosta sekä näytteiden analysoinnista on vuoden 2015 alusta lähtien vastannut Ramboll Finland Oy. Tarkkailun sisältö on säilynyt ennallaan vuonna Laboratorioanalyysien määritysmenetelmät, akkreditoinnit ja määritysrajat ovat liitteessä 11. Kuormitustarkkailun näytteenotossa ja tulosten laskennassa on noudatettu ympäristöhallinnon oheistusta yhdyskuntajätevesien puhdistuslaitosten päästöjen seurannasta ja raportoinnista (Syke 2011). Kooste kuormitustarkkailun tulevan (TY, TD) ja lähtevän jäteveden sekä pisteen JAKO analyysituloksista on liitteessä 7.1. Biokaasulaitoksen rejektivesien näytteenottopisteiden (BD ja BS) analyysitulokset sekä näytteenottopäivämäärät ovat nähtävillä liitteessä Vuoden 2016 tulo- ja vesistökuormitus Virtaamat vuonna 2016 Vuoden kokonaisjätevesivirtaama oli noin m 3, mikä on n. 1,4 % vuoden 2015 virtaamaa pienempi. Laitoksella ilmeni tarvetta ohijuoksutukseen heinäkuussa m 3. Hopeakivenlahden jätevedenpuhdistamon viikkovirtaamat sekä vuorokauden maksimivirtaamat näkyvät kuvassa 5. Vuoden 2016 vuotovesikertoimet ja laitoksen käyttöasteet ovat taulukossa 9. 14

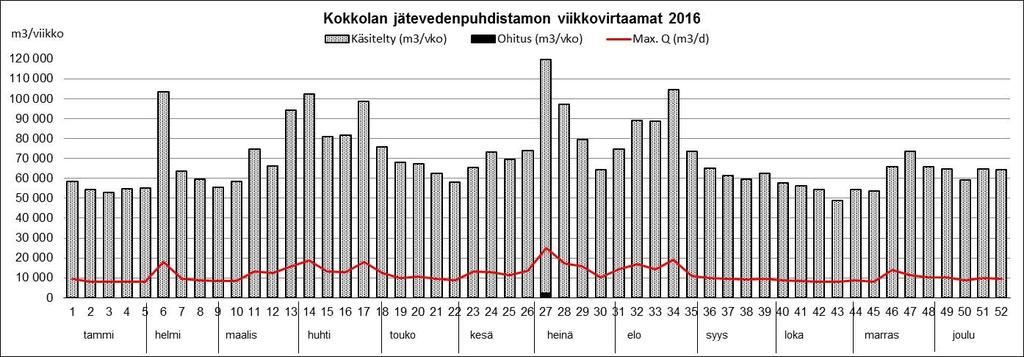

15 Kuva 5. Puhdistamon viikoittaiset virtaamat, ohitukset sekä huippuvirtaamat vuonna Taulukko 9. Vuotovesikertoimet ja käyttöaste vuonna Vuotovesikertoimet Käyttöaste keskivirtaama 4 viikon minimivirtaama = 47 nv = = 1,3 4 peräkkäisen viikon minimivirtaama keskivirtaama = 62 8 peräkkäisen viikon maksimivirtaama nmax= = 1,7 4 peräkkäisen viikon minimivirtaama 8 viikon maksimivirtaama = 79 Sakokaivolietteiden kuivatuksen yhteydessä muodostuneet rejektivedet johdetaan suoraan puhdistamon tulopumppaamon virtaamaan ja mädätteen rejektivedet tulisi johtaa Demon-prosessin kautta jätevedenpuhdistamon varsinaiseen puhdistusprosessiin. Biokaasulaitoksen kaasuntuotannon yhteydessä vuonna 2016 syntyneiden rejektivesien määrät ilmenevät taulukosta 10 ja rejektivesien BD (Demonille johdettu) sekä BS (sakolietteiden) analyysitulokset ovat taulukoituna liitteessä 5. Ominaista biokaasulaitoksen rejektivesille ovat korkeat COD Cr - ja typpipitoisuudet. Demon-prosessin toimintavaikeuksien seurauksena mädätyksen rejektivedet on johdettu ilman erilliskäsittelyä puhdistamon tulovirtaan. Demon-prosessin käyttö on biokaasulaitoksen toiminnan alusta lähtien ollut koeluontoista, eikä prosessia ole onnistuttu ylläpitämään toimintakuntoisena. Demon-prosessi on viimeksi ollut toiminnassa välisen ajan. 15

16 Taulukko 10. Rejektivesien (m 3 /kk) virtaamat vuonna Sakoaltaan rejektit Mädätteen rejektit Mädätteen rejektit Mädätteen rejektit Kuukausi (BS) (yht.) tulopumppaamoon (BS) Demonille (BD) Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Yht: Rejektivesien määrä jätevedenpuhdistamolle vuonna 2016 yhteensä oli noin m Vuoden 2016 tulokuormitus Puhdistamo on mitoitettu taulukon 11 mukaisille virtaamille ja tulokuormille. Laitoksen käyttöastetta on seurattu kuormitustarkkailun yhteydessä ja kyseiset tulokset on raportoitu liitteessä 6. Puhdistamon mitoitusvirtaamat ylittyivät kk-keskivirtaamien osalta useasti vuonna Vuoden aikana myös tulevan jäteveden mitoituskuormat ylittyivät. Mitoitusarvon ylityksiä ilmeni BOD:n, COD:n, kiintoaineen, kokonaistypen, kokonaisfosforin ja kiintoaineen osalta. Taulukko 11. Puhdistamon mitoitusvirtaamat sekä mitoituskuormat. Mitoitusvirtaamat Mitoituskuormat Q kesk m 3 /d BOD 7ATU kg/d Q max, biol m 3 /d Kiintoaine kg/d Q max m 3 /d Kokonaistyppi kg/d q kesk m 3 /h 386 Ammoniumtyppi kg/d 921 q max, biol m 3 /h 900 Kokonaisfosfori kg/d 136 q max m 3 /h COD Cr kg/d Puhdistamon kuormitus on lisääntynyt laitoksen sisäisten rejektivesien (liete) putkimuutoksen johdosta. Jätevedenpuhdistamon putkimuutos puhdistamolietteiden rejektivesien osalta tehtiin heinäkuussa Muutostyössä rejektivedet johdettiin etuselkeytyksen sijaan tulopumppaamoon jatkuvien tukkeutumisten vuoksi, ks. prosessikaavioon merkitty muutos kuvassa 6. Vuosina rejektivesien vaikutus on nähtävissä tulevan veden kuormissa varsinkin silloin kun lietteenkuivatuksessa on ollut ongelmia tai sakeuttamon ylivuoto on ollut suurta. Lietteen käsittelyssä (tiivistys/kuivaus) oli suurehkoja ongelmia vuosien aikana. Syynä tähän olivat vaihtelut lietteen laadussa (biologinen/kemiallinen liete), jolloin tiivistyksessä käytettävän polymeerin laatua täytyi vaihtaa. Tämä johti pahimmillaan lietteen pumppaamiseen biokaasulaitokselle suoraan sakeuttamosta, tiivistimien ohi. Tiivistyksen heikko toiminta ja sakeuttamon ylikuormitus 16

17 johtivat huonolaatuisten rejektivesien myötä lisääntyneeseen kuormaan laitoksen alkupäässä. Lietteen kuivain hankittiin loppuvuodesta 2015, jolloin tehtiin myös muutoksia lietteen poistoihin ja ajoparametreihin, mm. flotaatiolietteen ja ylijäämälietteiden osalta. Lietelaadun muutos tapahtui hiljalleen parempaan vuoden 2016 aikana, jolloin lietteenkäsittelyn osalta päästiin käyttämään kahta eri kationisen alueen polymeeria, joita vaihdeltiin tilanteesta riippuen. Vuoden 2016 lopulla löytyi toimiva polymeeri. Tämän ansiosta lietteen kuivainta ja tiivistintä pystyttiin pitämään päällä lähes jatkuvasti ja vanhaa lietettä saatiin pois kierrosta. Kuivaustulos oli parempi, kuten myös takaisin prosessiin palautettavan rejektiveden laatu. Kuva 6. Putkimuutos prosessikaaviossa puhdistamolietteiden rejektivesien osalta 07/2015 lähtien. Hopeakivenlahden jätevedenpuhdistamolle vastaanotettujen jätevesien aiheuttaman kuormituksen (kg/d) vuotuiset keskiarvot ovat lueteltuna taulukossa 12. Näytepäivien tarkemmat yksittäiset kuormitustarkkailutulokset on raportoitu jätevesitarkkailun tulosten yhdistelmätaulukoissa (Liite 8). Taulukko 12. Hopeakivenlahden tulokuorma vuonna Virtaama BOD 7 (ATU) Kiintoaine Vuosi m 3 Fosfori kg P/d Typpi kg N/d COD cr /d kg O 2/d kg ss/d ka. ka. max. ka. max. ka. max. ka. max. ka. max , , , ) 691 1) ) 658 1) ) Osa vuosien kokonaistypen analyysituloksista epäluotettavia. 07/2015 lähtien tulokuormassa mukana myös laitoksen sisäisiä (lietteen käsittely) rejektivesiä. 17

18 Ekorosk Oy:n Storkohmon kaatopaikan alueella muodostuneet kaatopaikkavedet on keväästä 2014 lähtien viemäröity puhdistamolle ja ovat osana laitoksen tulokuormaa (TY). Kaatopaikkaveden laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kerran kuussa otettavien 24 h kokoomanäytteiden avulla. Viemäröidyn kaatopaikkaveden määrä oli vuonna 2016 yhteensä noin m 3. Pitoisuudet ylittivät Kokkolan Veden asettamat raja-arvot sähkönjohtavuuden osalta viidessä näytteessä ja kiintoaineen osalta yhdessä näytteessä. Ekoroskin vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7-ATU:n, COD Cr:n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen vaihteli välillä 1,0-11,1 %. Tulokset on koottuna liitteissä 7.2 ja 7.3. Björkens Oy Ab:n vesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti neljästi vuodessa 24 h kokoomanäytteiden avulla. Vuonna 2016 on otettu yksi näyte kesäkuussa, jolloin kiintoainepitoisuus ylitti Kokkolan Veden asettaman raja-arvon. Tulokset ovat liitteenä 7.2. Jukkola Food Oy:n jätevesien tarkkailu liitetään mukaan vuodesta 2017 lähtien Puhdistusteho ja vesistökuormitus Hopeakivenlahden jätevedenpuhdistamon vesistökuormitus (kg/d) vuotuisina keskiarvoina ohijuoksutukset mukaan laskettuina ovat taulukossa 13. Kuormitustarkkailutulokset vuosineljänneksittäin ovat taulukoituna vuodelta 2016 liitteessä 8 ja vuodelta 2015 liitteessä 9. Vuosien kuormitustarkkailun puhdistusteho (ka.) sekä vuoden 2016 jaksokohtaiset puhdistustehot ovat taulukossa 14. Taulukko 13. Hopeakivenlahden kuormitus vesistöön vuonna Vuosi Virtaama (m 3 /d) BOD 7 (ATU) (kg O 2/d) Fosfori (kg/d) Typpi (kg/d) COD cr (kg O 2/d) Kiintoaine (kg ss/d) ka. ka. max. ka. max. ka. max. ka. max. ka. max ,5 1,6 3, , ,4 3,3 8,6 1) 393,2 1) ,9 4,0 1) 499 1) ,6 3, ,2 5, ) Osa kokonaistypen analyysituloksista epäluotettavia. Lähtevän jäteveden metallit on analysoitu vuoden 2016 aikana kadmiumin, kromin, lyijyn, nikkelin, sinkin ja elohopean osalta yhteensä seitsemän kertaa (liite 7.1). Liitteeseen 7.4 on koottu vuosien metallien pitoisuudet (tuleva ja lähtevä), kuormat ja poistotehot. Tulokset, jotka ovat olleet alle määritysrajan on puolitettu aineistoa käsiteltäessä. 18

19 Taulukko 14. Hopeakivenlahden puhdistamon puhdistusteho vuosina Kuormitus Rajaarvo 2015 keskiarvo keskiarvo 1/4 2/4 3/4 4/4 BOD 7 (ATU) Vesistöön (mg O 2/l) ,6 2,1 1,8 2,6 7,8 Kokonaisteho (%) Fosfori Vesistöön (mg P/l) 0,3 0,16 0,22 0,18 0,17 0,25 0,29 Kokonaisteho (%) Typpi Vesistöön (mg N/l) Kokonaisteho (%) 1) Ammoniumtyppi Vesistöön (mg NH 4-N/l) 17 8,7 12 9,1 0,47 13 Nitrifikaatioaste (%) Kiintoaine Vesistöön (mg ss/l) Kokonaisteho (%) COD cr Vesistöön (mg O 2/l) Kokonaisteho (%) Puhdistamolietteet ja muut jätteet Puhdistamolla syntyvän lietteen määriä sekä lietteen analyysituloksia tarkastellaan vuosiyhteenvedon biokaasulaitoksen toimintaa käsittelevässä osiossa (ks. kappale 3.2) sekä liitteessä 4.1. Puhdistusprosessissa syntyy puhdistamolietteen lisäksi myös välpejätettä sekä hiekanerotuksessa erottuvaa hiekkajätettä. Jätevedenpuhdistuksen yhteydessä syntyi hiekkaa yhteensä noin kiloa. Prosessista kertynyt hiekka on pesty ja toimitettu laitoksen yhteydessä toimivalle kompostointikentälle. Välpejätettä vuonna 2016 toimitettiin kaatopaikalle kiloa. 4.5 Haitalliset aineet Hopeakivenlahden puhdistamolla selvitettiin lähtevän jäteveden kuluttajakemikaalien pitoisuudet, jotka jäivät puuttumaan vuoden 2015 tarkkailun toteutuksesta. Lisäksi tehtiin valobakteeritesti. Tutkimustodistus on liitteenä 10.1 ja tuloskooste vuosien tuloksista liitteenä Liitteen 10.2 vuoden 2016 raskasmetallipitoisuudet on määritetty Kokkolan Vesi osallistui vuosien vaihteessa yhdessä 63 muun puhdistamon kanssa Vesilaitosyhdistyksen (VVY) sekä Envieno ky:n koordinoimaan valtakunnalliseen Haitta-aineet jätevedenpuhdistuksessa hankkeeseen. Hankkeessa selvitettiin jätevedenpuhdistamon tulevasta ja lähtevästä jätevedestä Ympäristöministeriön ohjeen (YMra 15/2012 Vesiympäristölle vaarallisista ja haitallisista aineista annettujen säädösten soveltaminen) mukaiset aineet (Vieno 2014). Valobakteeritestissä näyte ei osoittanut pienimmällä käytettävällä laimennoksella mitään merkkiä toksisuudesta. Testauksen perusteella voidaan todeta, että näyte ei ollut akuutisti toksista valobakteereille. 19

20 Ympäristölaatunormin (EQS-arvon, 2013/39/EU) ylittävä pitoisuus puhdistamolta lähtevästä jätevedestä ilmeni tributyylitinan (TBT) osalta. TBT:n pitoisuus lähtevästä jätevedestä oli 0,003 µg/l, EQS-arvon ollessa 0,0002 µg/l. Tehdyn selvityksen (Vieno 2014) mukaan TBT:n keskimääräinen pitoisuus lähtevässä jätevedessä selvityksen puhdistamoilla oli 0,00022 µg/l (n=60) ja vaihteluväli oli <0,0002-0,0019 µg/l. Jätevedenpuhdistamon TBT-pitoisuus oli tuolloin <0,0002 µg/l. 4-kloori-2-metyylifenoksietikkahapon (MCPA) tulos oli 0,19 µg/l. Kyseiselle aineelle ei ole annettu EQSarvoa. Tehdyn selvityksen mukaan MCPA:n keskimääräinen pitoisuus lähtevässä jätevedessä selvityksen puhdistamoilla oli 0,016 µg/l (n=59) ja vaihteluväli <0,02-0,08 µg/l. Muiden tutkittujen yhdisteiden pitoisuudet olivat pienempiä kuin EQS-pitoisuus. Tulosten tulkinnan osalta on huomioitavaa, että EQS-arvot on asetettu pintavesille eivätkä ne ole käsitellyn jäteveden normeja. Tulosten perusteella voidaan todeta, että riski minkään tutkitun aineen EQS-arvon ylittymisestä purkuvesistössä on käytännössä olematon. Laimenemisolosuhteet huomioon ottaen pitoisuudet vesistössä eivät ylittäisi EQS-arvoa eivätkä edes määritysrajaa. Tehdyn kartoituksen perusteella ei katsota tarpeelliseksi haitallisten ja vaarallisten aineiden pitoisuuksien mittaamista vesistötarkkailussa. 5 Tulosten pohdinta 5.1 Hopeakivenlahden jätevedenpuhdistamo Vuonna 2016 puhdistustulos täytti kaikki ympäristöluvassa edellytetyt pitoisuusraja-arvot ja reduktiolle asetetut rajat. Laitokselta vuonna 2016 mereen johdettu kuorma pieneni edellisvuoteen verrattuna kiintoaineen osalta noin 5 %. Sen sijaan kuormat kasvoivat BOD:n osalta noin 6 %, COD:n osalta noin 20 %, typpikuorman osalta noin 11 % sekä fosforikuorman osalta noin noin 37 %. Kokkolan viemäriverkossa käytössä olevien kiinteistökohtaisten saostuskaivojen seurauksena viemäröidyille jätevesille on ominaista alhainen kiintoainepitoisuus. Vaikka puhdistamo kykenee täyttämään kiintoainepitoisuudelle asetetun raja-arvon, on laimeasta jätevedestä johtuen edellytetyn reduktion saavuttaminen vaikeaa. Asetettu reduktiotaso saavutettiin vuonna Verrattaessa yksittäisten näytteiden kiintoaineiden reduktioita asetettuun 90 % vaatimukseen, on ylityksiä toisella, kolmannella ja neljännellä kvartaalilla. Vuoden 2016 kasvanut BOD:n kuorma on suurin neljännellä kvartaalilla. Puhdistamo täytti valtioneuvoston jätevesiasetuksessa 888/2006 esitetyt BOD 7-ATU:n, COD Cr:n sekä kokonaisfosforin pitoisuus- ja poistotehovaatimukset, jotka poikkeavat hieman ympäristöluvan rajoista. Kiintoaineen osalta laitos täytti pitoisuusraja-arvon kaikkina tarkkailukertoina, mutta alitti reduktiovaatimuksen (90 %) yhteensä seitsemän näytteen osalta (29.5, 6.6, 24.7, 24.8, 10.10, 7.12 ja 20.12). Jätevesiasetuksen mukainen kokonaistypen poistoteho jäi saavuttamatta. Valtioneuvoston asetuksen 888/2006 asettamat lupaehdot, Hopeakivenlahden puhdistamon tarkkailuvuoden heikoimmat yksittäiset mittaustulokset BOD 7-ATU:n COD Cr:n ja kiintoaineen osalta sekä puhdistamon vuosikeskiarvo kok-p:n ja kok-n:n osalta on esitetty taulukossa 16. Hopeakivenlahden puhdistamon osalta sallitaan enintään kolme näytettä, jotka eivät täytä asetuksen raja-arvoja. Puhdistamon vuoden 2016 tarkkailutulokset täyttivät pitoisuusvaatimukset kaikkien 20

21 näytteiden osalta. Sen sijaan kiintoaineen osalta alittui puhdistusteholle vaadittu 90 %:n reduktiotaso yhteensä seitsemässä näytteessä. Taulukko 16. VNa 888/2006 vaatimusten toteutuminen vuonna ) BOD 7-ATU COD 1) Cr Kiintoaine 1) Kok-P 2) 2) 3) Kok-N Raja-arvo 30 mg/l 70 % 125 mg/l 75 % 35 mg/l 90 % 2 mg/l 80 % 15 mg/l 70 % v mg/l 90 % 64 mg/l 77 % 28 mg/l 72 % 0,22 mg/l 98 % (58 mg/l) (32 %) 1) Näytekohtainen, verrataan yksittäisten mittausten tuloksia lupaehtoihin. 2) Verrataan vuosikeskiarvon tulosta lupaehtoihin. 3) Typenpoiston vaatimus voimassa vain, mikäli siitä on erikseen määrätty ympäristöluvassa. 5.2 Biokaasulaitos Oy Pohjanmaan Biokaasun biokaasulaitoksen toiminta on sujunut pääosin odotusten mukaisesti. Biokaasulaitoksen kaasuntuotanto oli vuonna 2016 yhteensä noin m 3 ja verkkoon myydyn sähkön määrä oli noin kwh. Laitos vastaanotti lietteitä vuonna 2016 yhteensä n tn, josta jätevedenpuhdistamolietteiden osuus oli noin 26 % sekä sako-, rasva- ja umpikaivolietteiden osuus noin 72 %. Laitokselle ei ole toimitettu teollisuuden lietteitä vuonna Laitoksen lopputuotteena syntyvän mädätteen analyysitulokset alittivat maa- ja metsätalousministeriön asetuksen 24/11 lannoitevalmisteiden enimmäispitoisuudet. Mädätteen hyötykäytön kannalta ongelmallisten sakokaivolietteiden kohonneiden elohopea- ja kadmiumpitoisuuksien (Liite 4) lähdettä on kartoitettu yhdessä alueen teollisuuden sekä jäteyritysten kanssa. Biokaasulaitoksen rejektivesien esikäsittelyyn tarkoitettua Demon-prosessia ei saatu vuoden 2016 aikana toimimaan. Vaikeudet biokaasulaitoksen rejektivesien käsittelyssä näkyvät jätevedenpuhdistamon vuoden 2016 tarkkailutuloksissa etenkin typenpoiston osalta. 6 Toiminta vuonna 2017 Biokaasulaitoksen sekä Hopeakivenlahden jätevedenpuhdistamon tarkkailut jatkuvat pääosin vuoden 2016 mukaisessa laajuudessa vuonna 2017 ja tarkkailun näytteenotosta sekä näytteiden analysoinnista vastaa myös jatkossa Ramboll Finland Oy. Kokkolan Vesi selvitti vuonna 2015 yhdessä puhdistamon suunnittelijan kanssa puhdistusprosessin sekä siitä erillään toimivan Demon-prosessin toimintavaikeuksien taustoja (Pöyry ). Hopeakivenlahden jätevedenpuhdistamolla havaittujen prosessiongelmien taustalla ovat selvityksen mukaan tulovirtaaman suuret vaihtelut, rejektivesien esikäsittelyn puute sekä laitoksen mitoitusarvoja huomattavasti alhaisemmasta orgaanisen aineen kuormasta johtuva huono aktiivilieteprosessin matalakuormitteisuus ja vähäinen lietepitoisuus. Demon-prosessin ongelmat johtuvat useista eri tekijöistä: anaerobiprosessin vaativat mikrobit, jäteveden jäähtyminen matkalla biokaasulaitokselta jätevedenpuhdistamolle sekä ongelmat automatiikkaa ohjaavien mittareiden toiminnassa. 21

22 Biokaasulaitoksen sisätilojen poistoilman biosuotimen toiminnan optimoimiseksi laitoksella kartoitetaan edelleen mahdollisia kehittämisvaihtoehtoja suodinmassoille. Kokkolan biokaasulaitos kehittää suotimen rakennetta ja bakteerikannan olosuhteita vuoden 2017 aikana suotimen pinnalle asennettavan sadetuksen sekä suotimen eristyksen avulla. Optimaaliseen tulokseen pääsemiseksi on suotimen bakteereilla oltava riittävä lämpötila sekä tasainen kosteus. Yleisimpänä ongelmana biosuotimen toiminnalle on todettu olevan ongelmat kosteuden ylläpidossa. Kokkolan biokaasulaitoksen biosuotimen päästömittaukset uusitaan edellä mainittujen toimenpiteiden jälkeen loppukesästä/alkusyksystä Yhteenveto Oy Pohjanmaan Biokaasun biokaasulaitoksen sekä Kokkolan Veden Hopeakivenlahden jätevedenpuhdistamon ympäristölupien edellyttämä tarkkailu on toteutettu yhteistarkkailuna vuodesta 2013 lähtien. Laitosten ohjauksesta vastaa Kokkolan Veden henkilökunta. Näytteenoton ja analysoinnin on toteuttanut vuoden 2015 alusta lähtien Ramboll Finland Oy ja tarkkailun koordinoinnista ja raportoinnista vastaa Pohjanmaan vesi ja ympäristö ry. Näytteenotossa ja tulosten laskennassa on noudatettu ympäristöhallinnon ohjeistuksia (Syke 2011). Näytteet on otettu tarkkailusuunnitelmien mukaisesti prosessin eri vaiheista vuoden aikana yhteensä 24 kertaa. Metallit (Hg, Cr, Pb, Ni ja Zn) on määritetty yhteensä seitsemän kertaa jätevedenpuhdistamolle tulevasta sekä lähtevästä jätevedestä. Lietenäytteitä on tutkittu kunkin biokaasulaitokselle lietettä toimittaneen puhdistamon toimesta ja sakokaivolietteiden laatua on tarkkailtu vastaanottoaltaasta otettujen kokoomanäytteiden avulla. Vuonna 2016 Hopeakivenlahden jätevedenpuhdistamon puhdistustulos täytti kaikki ympäristöluvassa edellytetyt pitoisuusraja-arvot ja reduktiolle asetetut vaatimukset. Puhdistamo täytti valtioneuvoston jätevesiasetuksessa 888/2006 esitetyt BOD 7-ATU:n, COD Cr:n sekä kokonaisfosforin pitoisuus- ja poistotehovaatimukset, jotka poikkeavat hieman ympäristöluvan rajoista. Kiintoaineen osalta laitos täytti pitoisuusraja-arvon kaikkina tarkkailukertoina, mutta alitti reduktiovaatimuksen (90 %) yhteensä seitsemän näytteen osalta (29.5, 6.6, 24.7, 24.8, 10.10, 7.12 ja 20.12). Jätevesiasetuksen mukainen kokonaistypen poistoteho jäi saavuttamatta. Lähteet Länsi- ja Sisä-Suomen Aluehallintovirasto. LSSAVI/201/04.08/2010. Oy Pohjanmaan Biokaasu Österbottens Biogas Ab:n ympäristölupapäätös Länsi- ja Sisä-Suomen Aluehallintovirasto. LSSAVI/13/04.08/2012. Oy Pohjanmaan Biokaasu- Österbottens Biogas Ab:lle myönnetyn ympäristöluvan lupamääräysten muuttaminen Länsi-Suomen ympäristölupavirasto. LSY-2004-Y-391. Kokkolan kaupungin jätevedenpuhdisamon ympäristölupapäätös Vaasan hallinto-oikeus. Päätös nro 07/0566/2. Kokkolan Veden Hopeakivenlahden jätevedenpuhdistamon ympäristöluvan lupamääräysten muuttaminen

23 Etelä-Suomen aluehallintovirasto. ESAVI/125/04.08/2010. Kokkolan Veden Hopeakivenlahden jätevedenpuhdistamon ympäristöluvan lupamääräysten muuttaminen Syke / Ympäristöhallinto. Yhdyskuntajätevesien puhdistuslaitosten päästöjen seuranta ja raportointi - hyvien menettelytapojen kuvaus Pöyry Finland Oy Hopeakivenlahden jätevedenpuhdistamon ja biokaasulaitoksen toimintaanalyysi. Oy Pohjanmaan Biokaasu Österbottens Biogas Ab. Oy Pohjanmaan Biokaasu Österbottens Biogas Ab:n biosuotimen päästömittausten tulokset sekä esitys jatkotoimenpiteiksi Liitteet Liite 1 Biokaasulaitoksen ja jätevedenpuhdistamon näytteenottopisteet - taulukko Liite 2 Biokaasulaitoksen ja jätevedenpuhdistamon tarkkailukaavio Liite 3 Oy Pohjanmaan Biokaasu kaasulaitoksen vastaanottamat lietteet vuonna 2016 Liite 4.1 Vuonna 2016 vastaanotettujen lietteiden sekä lopputuotteen (mädäte) analyysitulokset Liite 4.2 Mädätteen tutkimustodistukset (22.2, 12.7) Liite 5 Oy Pohjanmaan Biokaasu Rejektivesien tarkkailutulokset vuonna 2016 Liite 6 Näytteenottopäivien kuormitusasteet (%) suhteessa mitoitusarvoihin vuonna 2016 Liite 7.1 Jätevedenpuhdistamon kuormitustarkkailun analyysitulokset 2016 Liite 7.2 Teollisuusjätevesien analyysitulokset 2016 Liite 7.3 Teollisuusjätevesien kuormitukset 2016 Liite 7.4 Metallien pitoisuudet, kuormitukset ja poistotehot v Liite 8 Jätevedenpuhdistamon kuormitustarkkailun koontitaulukko ja tarkkailujaksot 1/4-4/4, vuosi 2016 Liite 9 Jätevedenpuhdistamon kuormitustarkkailun koontitaulukko, vuosi 2015 Liite 10.1 Haitallisten aineiden kartoitus, tutkimustodistus 2016 Liite 10.2 Haitalliset ja vaaralliset aineet Hopeakivenlahden jätevedenpuhdistamolla yhteenveto selvitysten mittaustuloksista Liite 11 Käytetyt menetelmät, akkreditoinnit sekä määritysrajat: Ramboll Finland Oy, vuosi 2016 Liite 12 Oy Pohjanmaan Biokaasu Biosuotimen päästömittausten tulokset sekä esitys jatkotoimenpiteiksi 23

24

25 LIITE 1 BIOKAASULAITOKSEN JA JÄTEVEDENPUHDISTAMON TARKKAILU Näytetunnu Selvennys Näytteenotto Näytteenottopaikka Jätevedenpuhdistamo TY Tuleva yhdyskuntajätevesi (sisältää sakokaivolietteiden rejektivedet) 24 h kokooma, autom. näytteenotin Tulopumppaamo TD Tuleva Demon jätevesi 24 h kokooma, autom. näytteenotin Pumppausallas TL Lähtevä jätevesi mereen 24 h kokooma, autom. näytteenotin Lähtevän veden linja T Teoll Viemäriin liittyneiltä teollisuuslaitoksilta otettavat näytteet Erillissopimuksessa sovittavalla tavalla Erillissopimuksessa sovittavalla tavalla Biokaasulaitos BD Demon yksikköön johdettava mädättämön rejektivesi 24 h kokooma Tasausallas 24 h kokooma, autom. näytteenotin / Likaisten rejektivesien allas BS Sakokaivolietteen rejektivedet 5 vrk kokooma (sakokaivolietteiden kuivatusvedet) BL Kla Klan jätevedenpuhdistamolta tuleva liete Klan jätevedenpuhdistamon tarkkailuohjelman mukaisesti BL Jvp Muilta jätevedenpuhdistamoilta tuleva liete Kunkin jätevedenpuhdistamon tarkkailuohjelman mukaisesti BL Sako Ekoroskin alueelta tulevat sakokaivolietteet 1 / viikko kk BL Teoll Teollisuuslietteet Joka erästä (näyte pakastimeen) BL Mäd Mädäte 1 krt/a BL Humus Humustuote Biokaasu Jatkuvatoiminen Soihtupolttoon tuleva kaasu Kertaluonteinen selvitys Erillisen sopimuksen perusteella Soihtupoltosta lähtevä kaasu Kertaluonteinen selvitys Erillisen sopimuksen perusteella Biosuotimelle tulevan poistoilman sisältämät hajukaasut Erillisen sopimuksen perusteella Ulkoilmaan johdettavat hajukaasut Erillisen sopimuksen perusteella

26 Teollisuuslietteet BL Teoll Oy Pohjanmaan Biokaasu/Biokaasulaitos BL Mäd Kokkolan Tekninen palvelukeskus /Jälkikypsytys Biokaasulaitoksen ja jätevedenpuhdistamon tarkkailu Jätteet Mädätyksen rejektivedet Palautettavat jätteet BD Sakokaivolietteiden kuivatusvedet Hajukaasujen käsittely Hajukaasut Soihtu BS Demon BL Kla lietteet TD Puhdistamolietteet Sakokaivolietteet Yhdyskuntajätevedet BL Jvp BL Sako Teollisuusjätevedet Kokkolan Vesi/Kokkolan jätevedenpuhdistamo Lähtevä vesi TY TL T Teoll LIITE 2 Jätteet BL Humus Humustuotteet Kaasukello CHP-yksikkö mereen liete kaasut vedet poistoilma jäte Mittaus-/näytepiste

27 Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab Vastaanotetut lietteet vuonna 2016 Aine- ja energiavirrat sisään Puhd.liete P:saari, tn Puhd.liete K:la, m3 Puhd.liete Lohtaja, tn Puhd.liete Marinkainen, tn Puhd.liete Ullava, m3 Puhd.liete Evijärvi, tn Puhd.liete Kruunupyy, tn Ilmastusvaahto P:saari, tn Sakokaivoliete, m3 Umpikaivoliete, m3 Rasvakaivoliete, m3 Pienpuhdistamoliete, m Yht. Huom. 367,4 405,8 371,6 404,0 372,9 384,9 335,5 439,3 380,0 397,8 379,7 330, kuiva-ainepit. ~ 20 % Kuiva-ainepit. ~4,5% 4, ,14 4,42 0 3, kuiva-ainepit. ~ 20 % 38,0 57,0 67,0 73,0 74,0 75,0 84,0 101, kuiva-ainepit. ~ 20 % kuiva-ainepit. ~ 20 % 19,4 12,4 11,8 24,0 11,3 23,9 22,1 11,7 24,9 11,6 11,0 12,2 196 kuiva-ainepit. ~ 20 % kuiva-ainepit. Yht. ~ 1 % Kokonaisosuudet Kokonaisosuudet (kuiva-aine) Biokaasulaitokselle toimitetut yht: tn Biokaasulaitokselle toimitetut yht: tn - Pietarsaari Alhedan puhd. - Hopeakivenlahden puhd. - Sako-, umpi- ja rasvak.liet. - Muut (puhdistamot & teoll.) = 6 % - Pietarsaari Alhedan puhd. = 38 % = 20 % - Hopeakivenlahden puhd. = 28 % } 92 % = 72 % - Sako-, umpi- ja rasvak.liet. = 23 % = 2 % - Muut (puhdistamot & teoll.) = 11 % } 51 % LIITE 3

28 Oy Pohjanmaan Biokaasu Österbottens Biogas Ab Vastaanotettujen lietteiden tarkkailutulokset, 2016 Sako-, umpi-ja rasvakaivolietteet (BL Sako) Tarkkailupiste ph-arvo Fosfori K Ca Co Cr Cu Hg Cd Pb Ni Zn As Mg Mn Fe Al % ka % % mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka Raja-arvo* , BL Sako Kla ,3 20 0, ,4 0,1 0,62 BL Sako Kla ,3 20 0, ,19 0,42 BL Sako Kla ,9 28 1, ,4 <0,10 <0,20 BL Sako Kla ,8 20 0, ,43 2,0 BL Sako Kla ,9 22 0, ,28 0,91 BL Sako Kla ,1 22 0, ,9 <0,10 2,2 BL Sako Kla ,8 17 2, ,27 1,8 BL Sako Kla ,0 20 0, ,25 1,4 BL Sako Kla ,9 21 0, ,14 0,88 BL Sako Kla ,7 19 0, ,3 1,1 BL Sako Kla ,0 23 0, ,3 3,0 1,3 BL Sako Kla ,8 17 1, ,4 0,14 0,38 BL Sako Kla ,0 25 0, ,17 0,75 BL Sako Kla ,0 21 0, ,25 0,9 BL Sako Kla ,9 24 0, ,21 0,8 BL Sako Kla ,7 26 0, ,23 1,0 BL Sako Kla ,7 20 0, ,43 0,69 BL Sako Kla ,7 19 0, ,2 1,1 BL Sako Kla ,9 19 0, ,28 0,92 BL Sako Kla ,2 20 0, ,7 18 0,28 BL Sako Kla ,8 19 0, ,3 <0,20 BL Sako Kla ,6 16 0, ,3 0,37 0,24 ka. 6,9 20,8 0, min. 6,6 16,0 0, ,4 <0,10 <0,20 max 7,3 28,0 2, ,0 2,2 Puhdistamolietteet Tarkkailuiste Kokkolan Vesi, Hopeakivenl. ph-arvo Fosfori K Ca Co Cr Cu Hg Cd Pb Ni Zn As Mg Mn Fe Al % ka % % mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka , , ,41 1,2 9, , , ,31 1,2 9, , ,3 56 7, ,77 1, , , ,25 0, , , , ,26 0, , , , ,18 0, , Pietarsaaren Vesi, Alheda Kokkolan Vesi, Ullava ,4 34,7 2,6 8, , ,046 1,3 12 8, Kokkolan Vesi, Marinkainen näytettä ei ole otettu Kokkolan Vesi, Lohtaja näytettä ei ole otettu Kruunupyy Raja-arvo* pvm pvm Kokonaistyppi Kokonaistyppi ,7 35,5 11,8 5, ,38 0, , Evijärvi ,4 39,4 21,4 4, , ,23 0,68 7, < LIITE 4.1 Biokaasulaitoksen lopputuote ("mädäte"), alkyylifenoleiden ja alkyylifenolietoksylaattien tulokset ovat liitteessä 4.2 Tarkkailuiste pvm ph-arvo Hehkutusjäännös Kuivaaine Hehkutusjäännös Kuivaaine Hehkutusjäännös Kuivaaine Kokonaistyppi Fosfori K Ca Co Cr Cu Hg Cd Pb Ni Zn As Mg Mn Fe Al % ka % % mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka mg/kg ka Raja-arvo* , , ,81 1, , Mädäte , ,81 1, , *) Maa- ja metsätalousministeriön asetuksen 24/11 lannoitevalmisteiden enimmäispitoisuudet.

29 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 LIITE 4.2 Pohjanmaan Biokaasu Oy c/o Ekorosk Launissaarentie PIETARSAARI Tutkimuksen nimi: Pohjanmaan bkl, BL Mädäte, helmikuu 2016 Asiakkaan viite: lisätyö Näytteenottopvm: Näytteenottopiste: BL Mäd Kla Näyte saapui: Näytteenottaja: Ville Sydänmetsä Analysointi aloitettu: Vesitutkimus Määritys 16SL00993 Yksikkö Menetelmä Kuiva-aine 23 m-% RA4016¹ L Hehkutusjäännös 550 C 48 % ka RA4016 L ph lietteestä 7,6 RA2036 L Typpi, kokonais mg/kg ka RA2021 L Esikäsittely, mikroaaltohajotus, kuningasvesi ok RA3007 L Metallit 2 ok RA3000 L Alumiini (Al) mg/kg ka RA3000 L Arseeni (As) 6,2 mg/kg ka RA3000¹ L Elohopea (Hg) 0,81 mg/kg ka RA3000¹ L Fosfori (P) mg/kg ka RA3000 L Kadmium (Cd) 1,3 mg/kg ka RA3000¹ L Kalium (K) 1800 mg/kg ka RA3000 L Kalsium (Ca) mg/kg ka RA3000 L Koboltti (Co) 25 mg/kg ka RA3000¹ L Kromi (Cr) 74 mg/kg ka RA3000¹ L Kupari (Cu) 300 mg/kg ka RA3000¹ L Lyijy (Pb) 16 mg/kg ka RA3000¹ L Magnesium (Mg) 3100 mg/kg ka RA3000 L Mangaani (Mn) 1000 mg/kg ka RA3000¹ L Nikkeli (Ni) 48 mg/kg ka RA3000¹ L Rauta (Fe) mg/kg ka RA3000¹ L Sinkki (Zn) 880 mg/kg ka RA3000¹ L Alkyylifenolit ja alkyylifenolietoksylaatit ok RA4032¹ L 4-n-nonyylifenoli <0,025 mg/kg ka RA4032 L 4-nonyylifenoli, isomeerien seos 7,6 mg/kg ka RA4032¹ L 4-Nonyylifenolimonoetoksylaatti, isomeerien 4,3 mg/kg ka RA4032 L seos 4-Nonyylifenolidietoksylaatti, isomeerien seos 0,29 mg/kg ka RA4032¹ L 4-tert-Oktyylifenoli 0,20 mg/kg ka RA4032¹ L 4-tert-Oktyylifenolimonoetoksylaatti <1 mg/kg ka RA4032 L 4-tert-Oktyylifenolidietoksylaatti <0,02 mg/kg ka RA4032¹ L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

30 LIITE 4.2 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa carola.storgard-envall@ely-keskus.fi;johanna.wikstrom@ely-keskus.fi; joni.virtanen@vesiensuojelu.fi; eeva-kaarina.aaltonen@vesiensuojelu.fi; ville.sydanmetsa@kokkola.fi; risto.lauri@kokkola.fi; esa.jokela@kokkola.fi; markku.kaksonen@pietarsaari.fi; yvonne.thodin@ekorosk.fi; satu.ja.virtanen@ramboll.fi; jyri.aho@ramboll.fi;riikka.johansson@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

31 LIITE 4.2 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /38 Pohjanmaan Biokaasu Oy c/o Ekorosk Launissaarentie PIETARSAARI Tutkimuksen nimi: Pohjanmaan bkl, BL Mädäte, heinäkuu 2016 Näytteenottopvm: Näytteenottopiste: BL Mäd Kla Näyte saapui: Näytteenottaja: Jani Blomqvist Analysointi aloitettu: Tutkimustulokset Määritys 16SS01546 Yksikkö Menetelmä Kuiva-aine 28 m-% RA4016¹ L Hehkutusjäännös 550 C 53 % ka RA4016 L ph lietteestä 8,4 RA2036 L Typpi, kokonais mg/kg ka RA2021 L Esikäsittely, mikroaaltohajotus, kuningasvesi ok RA3007 L Metallit 2 ok RA3000 L Alumiini (Al) mg/kg ka RA3000 L Arseeni (As) 6,7 mg/kg ka RA3000¹ L Elohopea (Hg) 0,81 mg/kg ka RA3000¹ L Fosfori (P) mg/kg ka RA3000 L Kadmium (Cd) 1,2 mg/kg ka RA3000¹ L Kalium (K) 1500 mg/kg ka RA3000 L Kalsium (Ca) mg/kg ka RA3000 L Koboltti (Co) 28 mg/kg ka RA3000¹ L Kromi (Cr) 87 mg/kg ka RA3000¹ L Kupari (Cu) 240 mg/kg ka RA3000¹ L Lyijy (Pb) 17 mg/kg ka RA3000¹ L Magnesium (Mg) 3000 mg/kg ka RA3000 L Mangaani (Mn) 1000 mg/kg ka RA3000¹ L Nikkeli (Ni) 50 mg/kg ka RA3000¹ L Rauta (Fe) mg/kg ka RA3000¹ L Sinkki (Zn) 800 mg/kg ka RA3000¹ L Alkyylifenolit ja alkyylifenolietoksylaatit ok RA4032¹ L 4-n-nonyylifenoli <0,005 mg/kg ka RA4032 L 4-nonyylifenoli, isomeerien seos 11 mg/kg ka RA4032¹ L 4-Nonyylifenolimonoetoksylaatti, isomeerien 0,79 mg/kg ka RA4032 L seos 4-Nonyylifenolidietoksylaatti, isomeerien seos 0,10 mg/kg ka RA4032¹ L 4-tert-Oktyylifenoli 0,16 mg/kg ka RA4032¹ L 4-tert-Oktyylifenolimonoetoksylaatti <0,2 mg/kg ka RA4032 L 4-tert-Oktyylifenolidietoksylaatti <0,01 mg/kg ka RA4032¹ L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

32 LIITE 4.2 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /38 ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Ramboll Analytics Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa paul.klein@ely-keskus.fi;johanna.wikstrom@ely-keskus.fi; joni.virtanen@vesiensuojelu.fi; eeva-kaarina.aaltonen@vesiensuojelu.fi; ville.sydanmetsa@kokkola.fi; risto.lauri@kokkola.fi; esa.jokela@kokkola.fi; markku.kaksonen@pietarsaari.fi; yvonne.thodin@ekorosk.fi; jyri.aho@ramboll.fi;;riikka.johannsson@ramboll.fi;julia.haapalainen@ramboll.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

33 Oy Pohjanmaan Biokaasu Österbottens Biogas Ab Sakokaivolitetteen kuivatusvesien sekä mädättämön rejektivesien tarkkailutulokset, vuosi 2016 Sakokaivolietteen kuivatusvesi, (BS Kla) ph Sähkönjoht. Alkalit. Kiintoaine BOD 7-ATU COD Cr Kok-N Kok-P Hg Cd Cr Pb Ni Zn Toksisuus, valobakt. Ftalaatit (DEP) (DBP) (DEHP) Piste pvm ms/m mmol/l mg/l mg/l mgo2/l mg/l mg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l µg/l BS Kla , BS Kla , <0,20 <0, ks.lausunto 1) tod. 2,9 BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , BS Kla , <0,20 0, , ks.lausunto 2) tod. 0,32 BS Kla , tert-Oktyylifenoli Demonille tuleva (BD Kla) ja Demonilta lähtevä rejektivesi (TD Kla) Kiintoaine ph Sähkönjoht. Alkalit. BOD 7-ATU COD Cr Kok-N NO 2+3 -N NH 4 -N Kok-P Piste pvm ms/m mmol/l mg/l mg/l mgo2/l mg/l mg/l mg/l mg/l Demon ei toiminnassa vuonna 2016, ei näytteitä. BS Kla näytteelle ja tehdyt valobakteeritestit Lausunto (Ramboll Analytics Tutkimustodistukset ja ): 1) Valobakteeritesti: Näyte ei osoittanut pienimmällä käytettävällä laimennoksella (80 %) mitään merkkiä toksisuudesta. Testauksen perusteella voidaan todeta, että näyte ei ollut akuutisti toksista valobakteereille. 2) Valobakteeritesti: Näytteen EC50 -arvo oli 58 %. Näytteen vastaava toksisuusindeksin arvo TU = 1,7. Indeksin mukaan vesinäytettä ei luokitella toksiseksi valobakteerille. Alkyylifenolit ja alkyylifenolietoksylaatit 4-nonyylifenoli 4-Nonyylifenolidietoksylaatti LIITE 5

34 LIITE 6 Liikelaitos Kokkolan Vesi Hopeakivenlahden jätevedenpuhdistamo Näytteenottopäivien kuormitusasteet (%) suhteessa mitoitusarvoihin Virtaama m3/d Kuormitustekijä, kg/d Q kesk Q max, biol Q max BOD7ATU Kiintoaine Kokonaistyppi Kokonaisfosfori COD Cr Mitoitusarvon ylittyminen punaisella fontilla

35 Hopeakivenlahden jätevedenpuhdistamo - Kuormitustarkkailun tuloskooste, Vuosi 2016 Ottopäivä Näyte Virtaama m3/d T C Enterokokit pmy/100 ml Escherichia coli mpn/100 ml ph Johtokyky ms/m Alkalit. mmol/l Kiintoaine mg/l BOD 7- ATU mg/l COD Cr mgo2/l Kok-N mg/l NH4-N mg/l NO 2+3 -N mg/l Kok-P mg/l Liuk. P mg/l Al µg/l Hg µg/l Cd µg/l Cr µg/l Pb µg/l Ni µg/l Fe µg/l Zn µg/l TY 7,41 7, JAKO 7, ,4 TL , ,8 18 <3, ,9 53 0,24 0,04 < TY 8 7, JAKO 7, ,1 TL , ,9 15 <3, ,17 0,033 < TY 6 7, ,6 0,044 0,15 8,4 1, JAKO 7,3 77 4, TL ,8 83 1,2 11 <3, ,14 0,015 <10 <0,01 <0,03 2 <0,50 9, TY 7,61 7, JAKO 7, ,3 TL , ,4 14 <3, ,5 56 0,22 0,03 < TY 7,19 7, JAKO 7, ,1 TL ,8 18 <3, ,2 66 0,23 0,03 < TY 5,11 7,4 95 7, JAKO 7,4 94 5, ,7 TL , , ,17 0,034 < TY 6,5 7, , ,2 0, , JAKO 7, , ,7 TL ,9 96 1,4 14 <3, ,15 0,02 <10 <0,01 <0,03 2,5 <0, TY 7 7, , ,8 JAKO 7, , ,5 TL , ,1 12 <3, ,14 0,025 < TY 8,2 7, JAKO 7, , ,6 TL , ,1 16 3, ,9 59 0,16 0,027 < TY 10 7, , ,9 JAKO 7, , ,3 TL , ,6 21 <3, , ,27 0,033 < TY 12,41 7, ,9 <0,20 0, , JAKO 7, , ,4 TL , ,3 19 <3, ,8 66 0,17 0,033 <10 <0,01 <0,10 4,7 <0, TY 12,5 7, JAKO 7, , ,9 TL , ,92 8,7 <3, , ,13 0,022 < TY 12,8 7, , ,3 JAKO 7, , ,8 TL ,3 13 <3, <0, ,22 0,028 < TY 14,5 7, , ,4 JAKO 7, , ,2 TL , ,4 9,5 <3, <0, ,16 0,022 < TY 15 7, , , JAKO 7, , ,6 TL , ,2 19 4, , ,28 0,038 <10 <0,01 <0,10 2,7 <0, TY 14,3 7,5 99 5, ,6 0,031 0,12 4,9 0, JAKO 7,5 99 5, ,7 TL ,9 85 1,4 14 <3, <0, ,25 0,03 <10 <0,01 <0,10 2,1 <0, TY 14,3 7, , ,1 JAKO 7, , ,4 TL , ,3 13 <3, <0, ,24 0,029 < TY 13,5 7, , JAKO 7, , ,7 TL , , ,3 46 0,29 0,029 < TY 12,5 7, , ,073 0,1 9,9 0, JAKO 7, , TL , ,7 17 3, ,3 62 0,62 0, <0,01 <0,10 3,4 <0, TY 12,5 7, ,9 JAKO 7, ,4 TL , <3, ,2 68 0,31 0,039 < TY 11 7, JAKO 7, , ,9 TL , ,1 16 <3, ,1 81 0,19 0,032 < TY 9,5 7, ,6 JAKO 7, ,7 TL , , ,5 52 0,21 0, TY 8,21 7, , ,1 0,089 0, , JAKO 7, , ,4 TL , , ,22 0,034 <10 <0,01 <0,10 2 <0, TY 8,4 7, ,8 JAKO 7, , ,5 TL , ,2 0,038 < LIITE 7.1

36 Hopeakivenlahden jätevedenpuhdistamo Ekorosk Oy:n Storkohmon kaatopaikan viemäröityjen kaatopaikkavesien (SL) ja Oy Björkens Ab:n vesien tarkkailutulokset 2016 LIITE 7.2 Oy Björkens Ab Q ph Sameus Sähkönj. Cl COD Cr kok-p kok-n NH 4 -N BOD 7 BOD 7-ATU O2 SO4 Alkalit. Fe E.coli Enterokokit pvm m 3 /d NTU ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mmol/l mg/l mg/l pmy/100 ml pmy/100 ml µg/l Raja-arvo (Klan Vesi) 6,0-11, , Ekorosk Oy Kiintoaine (C10-C40) Öljyhiilivetyj. Q ph Sameus Sähkönj. Cl COD Cr kok-p kok-n NH 4 -N BOD 7 BOD 7-ATU O2 SO4 Alkalit. Fe E.coli Enterokokit pvm m 3 /kk NTU ms/m mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mg/l mmol/l mg/l mg/l pmy/100 ml pmy/100 ml µg/l Raja-arvo (Klan Vesi) 6,0-11, , , , , , < , , , ,9 49 5, < , , , ,6 <2,0 4, < , , , , , < , , , ,2 88 8, < , , , , , , , , , , < , , , ,0 48 8, < , , , ,5 35 7, < , , ,0 39 6, < , , , , , < , , <0, , , <50 Kiintoaine Öljyhiilivetyj. (C10-C40) Erikoisanalyysit, Ekorosk Oy analyysi Raja-arvo * AOX 0,04 mg/l Pb 500 μg/l 1,0 μg/l Cd 10 μg/l <0,02 μg/l Cu μg/l 5,3 μg/l Zn μg/l 31,3 μg/l Ni 500 μg/l 20,2 μg/l Cr μg/l 48,6 μg/l Hg 10 μg/l <0,01 μg/l Al 138 μg/l Mn 772 μg/l As 6,5 μg/l PAH yht 0,012 μg/l Kloorifenolit yht. <0,50 μg/l Fenoliset yhdisteet <2,0 μg/l *) Kokkolan Vesi - Viemäriin johdettavien jätevesien sallitut raja-arvot

37 Ekorosk Oy:n vuosikuormitus sekä sen osuus Hopeakivenlahden jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2016 Vesimäärä BOD 7-ATU COD Cr kok-p kok-n Kiintoaine Hopeakivenlahti Ekorosk Osuus Hopeakivenlahti Ekorosk Osuus Hopeakivenlahti Ekorosk Osuus Hopeakivenlahti Ekorosk Osuus Hopeakivenlahti Ekorosk Osuus Hopeakivenlahti Ekorosk Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % ,2 559,9 5,4 1, ,3 57,3 3,5 44,2 0,6 1,4 309,9 34,4 11, ,3 11,0 1,1 LIITE 7.3

38 LIITE 7.4 Tulokset, jotka ovat olleet alle määritysrajan on puolitettu aineistoa käsiteltäessä. Vuosi 2013 Vuosi 2014 Vuoden tulovirtaama Vuoden tulovirtaama Käsitelty virtaama m 3 /a Käsitelty virtaama m 3 /a Kadmium (Cd) Kadmium (Cd) Tuleva ka. µg/l 1,45 Tuleva ka. µg/l 0,29 Vesistöön ka. µg/l 1,28 Vesistöön ka. µg/l 0,05 Tuleva ka. kg/a 4,30 Tuleva ka. kg/a 0,96 Vesistöön ka. kg/a 3,77 Vesistöön ka. kg/a 0,16 Poistoteho % 12,2 Poistoteho % 83,0 Kromi (Cr) Kromi (Cr) Tuleva ka. µg/l 37,6 Tuleva ka. µg/l 22,7 Vesistöön ka. µg/l 7,10 Vesistöön ka. µg/l 2,38 Tuleva ka. kg/a 111,3 Tuleva ka. kg/a 73,9 Vesistöön ka. kg/a 21,0 Vesistöön ka. kg/a 7,75 Poistoteho % 81,1 Poistoteho % 89,5 Lyijy (Pb) Lyijy (Pb) Tuleva ka. µg/l 13,3 Tuleva ka. µg/l 2,99 Vesistöön ka. µg/l 10,1 Vesistöön ka. µg/l 0,13 Tuleva ka. kg/a 39,5 Tuleva ka. kg/a 9,74 Vesistöön ka. kg/a 29,9 Vesistöön ka. kg/a 0,41 Poistoteho % 24,2 Poistoteho % 95,8 Nikkeli (Ni) Nikkeli (Ni) Tuleva ka. µg/l 26,9 Tuleva ka. µg/l 18,3 Vesistöön ka. µg/l 17,9 Vesistöön ka. µg/l 14,3 Tuleva ka. kg/a 79,5 Tuleva ka. kg/a 59,6 Vesistöön ka. kg/a 53,1 Vesistöön ka. kg/a 46,6 Poistoteho % 33,3 Poistoteho % 21,7 Sinkki (Zn) Sinkki (Zn) Tuleva ka. µg/l 189,5 Tuleva ka. µg/l 129,6 Vesistöön ka. µg/l 48,3 Vesistöön ka. µg/l 20,6 Tuleva ka. kg/a 561,0 Tuleva ka. kg/a 421,9 Vesistöön ka. kg/a 143,0 Vesistöön ka. kg/a 67,2 Poistoteho % 74,5 Poistoteho % 84,1 Elohopea (Hg) Elohopea (Hg) Tuleva ka. µg/l Tuleva ka. µg/l 0,09 Vesistöön ka. µg/l Vesistöön ka. µg/l 0,01 Tuleva ka. kg/a Tuleva ka. kg/a 0,30 Vesistöön ka. kg/a Vesistöön ka. kg/a 0,02 Poistoteho % Poistoteho % 93,2

39 LIITE 7.4 Tulokset, jotka ovat olleet alle määritysrajan on puolitettu aineistoa käsiteltäessä. Vuosi 2015 Vuosi 2016 Vuoden tulovirtaama Vuoden tulovirtaama Käsitelty virtaama m 3 /a Käsitelty virtaama m 3 /a Kadmium (Cd) Kadmium (Cd) Tuleva ka. µg/l 0,17 Tuleva ka. µg/l 0,44 Vesistöön ka. µg/l 0,05 Vesistöön ka. µg/l 0,04 Tuleva ka. kg/a 0,62 Tuleva ka. kg/a 1,61 Vesistöön ka. kg/a 0,19 Vesistöön ka. kg/a 0,15 Poistoteho % 69,8 Poistoteho % 90,9 Kromi (Cr) Kromi (Cr) Tuleva ka. µg/l 12,0 Tuleva ka. µg/l 27,7 Vesistöön ka. µg/l 2,09 Vesistöön ka. µg/l 2,77 Tuleva ka. kg/a 44,7 Tuleva ka. kg/a 101,8 Vesistöön ka. kg/a 7,76 Vesistöön ka. kg/a 10,2 Poistoteho % 82,7 Poistoteho % 90,0 Lyijy (Pb) Lyijy (Pb) Tuleva ka. µg/l 1,61 Tuleva ka. µg/l 3,92 Vesistöön ka. µg/l 0,25 Vesistöön ka. µg/l 0,25 Tuleva ka. kg/a 5,99 Tuleva ka. kg/a 14,4 Vesistöön ka. kg/a 0,93 Vesistöön ka. kg/a 0,92 Poistoteho % 84,5 Poistoteho % 93,6 Nikkeli (Ni) Nikkeli (Ni) Tuleva ka. µg/l 15,6 Tuleva ka. µg/l 20,1 Vesistöön ka. µg/l 15,0 Vesistöön ka. µg/l 13,5 Tuleva ka. kg/a 57,9 Tuleva ka. kg/a 73,9 Vesistöön ka. kg/a 55,8 Vesistöön ka. kg/a 49,6 Poistoteho % 3,67 Poistoteho % 32,8 Sinkki (Zn) Sinkki (Zn) Tuleva ka. µg/l 97,4 Tuleva ka. µg/l 161,6 Vesistöön ka. µg/l 30,1 Vesistöön ka. µg/l 25,3 Tuleva ka. kg/a 362,4 Tuleva ka. kg/a 592,8 Vesistöön ka. kg/a 112,1 Vesistöön ka. kg/a 92,8 Poistoteho % 69,1 Poistoteho % 84,4 Elohopea (Hg) Elohopea (Hg) Tuleva ka. µg/l 0,11 Tuleva ka. µg/l 0,17 Vesistöön ka. µg/l 0,02 Vesistöön ka. µg/l 0,005 Tuleva ka. kg/a 0,41 Tuleva ka. kg/a 0,63 Vesistöön ka. kg/a 0,06 Vesistöön ka. kg/a 0,02 Poistoteho % 86,0 Poistoteho % 97,1

40 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Vuosi: 2016 Jakso 1/2016 2/2016 3/2016 4/2016 Kesk. Lupaehdot Jakson tulovirtaama Ohitus m 3 /d 26 Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhteensä mg/l Käsitelty mg/l 2,1 1,8 2,5 7,8 3,5 Vesistöön mg/l 2,1 1,8 2,6 7,8 3,6 10 mg/l Tuleva yhteensä kg/d Ohitus kg/d 1,2 0,31 Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhteensä mg/l ,4 8,8 12 Käsitelty mg/l 0,18 0,17 0,24 0,29 0,22 Vesistöön mg/l 0,18 0,17 0,25 0,29 0,22 0,3 mg/l Tuleva yhteensä kg/d Ohitus kg/d 0,083 0,021 Käsitelty kg/d 1,7 1,8 2,7 2,5 2,2 Vesistöön kg/d 1,7 1,8 2,8 2,5 2,2 Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhteensä kg/d Ohitus kg/d 0,47 0,12 Käsitelty kg/d Vesistöön kg/d (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % COD Cr Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä kg/d Ohitus kg/d 3,1 0,78 Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Käsitelty mg/l 12 9,1 0, ,7 Vesistöön mg/l 12 9,1 0, ,7 Käsitelty kg/d , Vesistöön kg/d , Nitrifikaatioaste % Kiintoaine Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä kg/d Ohitus kg/d 4,2 1,0 Vesistöön kg/d Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

41 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 1/2016 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 8:00 14:00 8:00 12:00 12:00 9:00 Loppupäivämäärä klo 8:00 14:00 14:00 12:00 12:00 9:00 Näyteajan tulovirtaama Tuleva yhdyskunta (TY) m 3 /d m 3 /d Tuleva yhteensä m 3 /d Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 1,5 1,5 1,5 1,5 1,5 4,0 2,1 2,1 Vesistöön mg/l 1,5 1,5 1,5 1,5 1,5 4,0 2,1 2,1 10 mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhdyskunta (TY) mg/l , mg/l Tuleva yhteensä mg/l , Käsitelty mg/l 0,24 0,17 0,14 0,22 0,23 0,17 0,18 0,18 Vesistöön mg/l 0,24 0,17 0,14 0,22 0,23 0,17 0,18 0,18 0,3 mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d 1,9 1,3 2,6 2,0 1,9 2,5 2,0 1,7 Vesistöön kg/d 1,9 1,3 2,6 2,0 1,9 2,5 2,0 1,7 Käsittelyteho % Kokonaisteho % % COD Cr Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d 0 0 Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhdyskunta (TY) kg/d kg/d 0 Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % Nitraatti- ja nitriittitypen summa Käsitelty mg/l Ammoniumtyppi Käsitelty mg/l 1,9 2,0 17 4,5 3, Vesistöön mg/l 1,9 2,0 17 4,5 3, Käsitelty kg/d Vesistöön kg/d Nitrifikaatioaste % Kiintoaine Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

42 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 1/2016 Alkupäivämäärä Kesk. Jakso klo 8:00 14:00 8:00 12:00 12:00 9:00 Loppupäivämäärä klo 8:00 14:00 14:00 12:00 12:00 9:00 PIX kg/d PIX g/m PAX kg/d PAX g/m 3 Lämpötila Tuleva yhdyskunta (TY) C 7,7 8,0 6,0 7,6 7,2 5,1 C Lähtevä vesi C Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml ph (25 C) Tuleva yhdyskunta (TY) 7,7 7,7 7,4 7,4 7,7 7,4 Lähtevä vesi 7,1 6,9 6,8 6,9 7 7,1 Alkaliteetti Tuleva yhdyskunta (TY) mmol/l 9,0 10,0 5, ,7 mmol/l Ilmastus 1 mmol/l 5,6 6,3 9,6 8,7 9,2 16 Ilmastus 2 mmol/l 6,4 7,3 9,6 5,5 7,3 13 Ilmastus 3 mmol/l 6,4 6,0 8,1 11 9,1 13 Lähtevä vesi mmol/l 2,8 1,9 1,2 1,4 2,8 7,1 Sähkönjohtavuus Tuleva yhdyskunta (TY) ms/m Lähtevä vesi ms/m Liukoinen alumiini, lähtevä vesi µg/l Liukoinen fosfori, lähtevä vesi mg/l 0,040 0,033 0,015 0,030 0,030 0,034 Liukoinen rauta, lähtevä vesi µg/l Lietteen kiintoainepitoisuus Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Happipitoisuus Ilmastus 1 mgo 2 /l 3,2 2,5 2,1 1,8 2,5 2,2 Ilmastus 2 mgo 2 /l 1,8 1,3 1,9 1,7 0,8 2,0 Ilmastus 3 mgo 2 /l 3,8 1,5 1,8 1,3 1,6 2,0 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Pintakuorma 1 m/h 0,35 0,33 0,81 0,40 0,37 0,65 Pintakuorma 2 m/h 0,35 0,33 0,81 0,40 0,37 0,65 Pintakuorma 3 m/h 0,35 0,33 0,81 0,40 0,37 0,65 Palautussuhde 1 % Palautussuhde 2 % Palautussuhde 3 % Lieteikä ilmastus 1 d ,0 8,0 Lieteikä ilmastus 2 d ,0 6,0 Lieteikä ilmastus 3 d Viipymä ilmastus 1 h Viipymä ilmastus 2 h Viipymä ilmastus 3 h Lietetilavuuskuorma selk 1 m/h 0,28 0,24 0,55 0,73 0,60 0,35 Lietetilavuuskuorma selk 2 m/h 0,17 0,16 0,49 0,38 0,19 0,18 Lietetilavuuskuorma selk 3 m/h 0,18 0,14 0,45 0,22 0,19 0,27 Tilakuorma (koko laitos) kgbhk/m 3 0,20 0,13 0,18 0,28 0,31 0,35 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,035 0,032 0,064 0,029 0,023 0,039 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,039 0,035 0,055 0,043 0,029 0,055 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,045 0,045 0,072 0,047 0,032 0,043 kpl tilavuus m 3 pinta-ala m 2 Ilmastusaltaat 3 3 * * 449 Jälkiselkeytysaltaat 3 3 * * 314 OSOITE Niemenkatu 73, LAHTI PUHELIN

43 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 1/2016 Alkupäivämäärä Kesk. Jakso klo 8:00 14:00 8:00 12:00 12:00 9:00 Loppupäivämäärä klo 8:00 14:00 14:00 12:00 12:00 9:00 Elohopea Tuleva yhdyskunta (TY) µg/l 0,044 0,044 0,087 Käsitelty µg/l 0,0050 0,0050 0,0050 Tuleva yhdyskunta (TY) kg/d 0, , ,00081 Käsitelty kg/d 0, , , Käsittelyteho % Kadmium Tuleva yhdyskunta (TY) µg/l 0,15 0,15 0,30 Käsitelty µg/l 0,015 0,015 0,015 Tuleva yhdyskunta (TY) kg/d 0,0027 0,0027 0,0027 Käsitelty kg/d 0, , ,00014 Käsittelyteho % Kromi Tuleva yhdyskunta (TY) µg/l 8,4 8,4 17 Käsitelty µg/l 2,0 2,0 2,0 Tuleva yhdyskunta (TY) kg/d 0,15 0,15 0,15 Käsitelty kg/d 0,037 0,037 0,019 Käsittelyteho % Lyijy Tuleva yhdyskunta (TY) µg/l 1,1 1,1 2,2 Käsitelty µg/l 0,25 0,25 0,25 Tuleva yhdyskunta (TY) kg/d 0,020 0,020 0,020 Käsitelty kg/d 0,0046 0,0046 0,0023 Käsittelyteho % Nikkeli Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l 9,7 9,7 9,7 Tuleva yhdyskunta (TY) kg/d 0,20 0,20 0,20 Käsitelty kg/d 0,18 0,18 0,090 Käsittelyteho % Sinkki Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) kg/d 1,3 1,3 1,3 Käsitelty kg/d 0,31 0,31 0,16 Käsittelyteho % OSOITE Niemenkatu 73, LAHTI PUHELIN

44 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 2/2016 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 8:00 13:00 8:00 9:00 8:00 8:00 Loppupäivämäärä klo 8:00 8:00 8:00 9:00 8:00 8:00 Näyteajan tulovirtaama Tuleva yhdyskunta (TY) m 3 /d m 3 /d Tuleva yhteensä m 3 /d Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 1,5 1,5 3,6 1,5 1,5 1,5 1,8 1,8 Vesistöön mg/l 1,5 1,5 3,6 1,5 1,5 1,5 1,8 1,8 10 mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhdyskunta (TY) mg/l 13 9,8 9,0 5,9 6,9 28 mg/l Tuleva yhteensä mg/l ,0 5,9 6, Käsitelty mg/l 0,15 0,14 0,16 0,27 0,17 0,13 0,17 0,17 Vesistöön mg/l 0,15 0,14 0,16 0,27 0,17 0,13 0,17 0,17 0,3 mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d 1,8 1,6 1,6 2,1 1,4 1,3 1,6 1,8 Vesistöön kg/d 1,8 1,6 1,6 2,1 1,4 1,3 1,6 1,8 Käsittelyteho % Kokonaisteho % % COD Cr Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d 0 0 Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % Nitraatti- ja nitriittitypen summa Käsitelty mg/l Ammoniumtyppi Käsitelty mg/l ,9 0,63 1,8 0,57 9,1 9,1 Vesistöön mg/l ,9 0,63 1,8 0,57 9,1 9,1 Käsitelty kg/d ,0 15 5, Vesistöön kg/d ,0 15 5, Nitrifikaatioaste % Kiintoaine Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l , Vesistöön mg/l , mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

45 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 2/2016 Alkupäivämäärä Kesk. Jakso klo 8:00 13:00 8:00 9:00 8:00 8:00 Loppupäivämäärä klo 8:00 8:00 8:00 9:00 8:00 8:00 PIX kg/d PIX g/m PAX kg/d PAX g/m 3 Lämpötila Tuleva yhdyskunta (TY) C 6,5 7,0 8,2 10,0 12,4 12,5 C Lähtevä vesi C Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml ph (25 C) Tuleva yhdyskunta (TY) 7,5 7,5 7,9 7,6 7,7 7,6 Lähtevä vesi 6,9 7,1 6,6 6,9 6,7 6,8 Alkaliteetti Tuleva yhdyskunta (TY) mmol/l 7,9 7,7 10,0 9, mmol/l Ilmastus 1 mmol/l 8, ,1 6,3 4,8 Ilmastus 2 mmol/l 8, ,2 4,9 4,4 Ilmastus 3 mmol/l 4, ,5 3,0 3,1 Lähtevä vesi mmol/l 1,4 2,1 2,1 1,6 1,3 0,92 Sähkönjohtavuus Tuleva yhdyskunta (TY) ms/m Lähtevä vesi ms/m Liukoinen alumiini, lähtevä vesi µg/l 5,0 5,0 5,0 5,0 5,0 5,0 Liukoinen fosfori, lähtevä vesi mg/l 0,020 0,025 0,027 0,033 0,033 0,022 Liukoinen rauta, lähtevä vesi µg/l Lietteen kiintoainepitoisuus Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Happipitoisuus Ilmastus 1 mgo 2 /l 2,1 2,1 3,6 4,1 3,5 3,9 Ilmastus 2 mgo 2 /l 1,9 1,9 1,3 2,6 3,1 3,0 Ilmastus 3 mgo 2 /l 1,7 2,0 4,7 5,8 5,6 2,0 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Pintakuorma 1 m/h 0,53 0,51 0,43 0,35 0,36 0,44 Pintakuorma 2 m/h 0,53 0,51 0,43 0,35 0,36 0,44 Pintakuorma 3 m/h 0,53 0,51 0,43 0,35 0,36 0,44 Palautussuhde 1 % Palautussuhde 2 % Palautussuhde 3 % Lieteikä ilmastus 1 d 10 9,0 9,0 8,0 10 Lieteikä ilmastus 2 d 10 9,0 8,0 8,0 10 Lieteikä ilmastus 3 d Viipymä ilmastus 1 h Viipymä ilmastus 2 h Viipymä ilmastus 3 h Lietetilavuuskuorma selk 1 m/h 0,39 0,23 0,23 0,084 0,075 0,092 Lietetilavuuskuorma selk 2 m/h 0,26 0,21 0,23 0,10 0,086 0,095 Lietetilavuuskuorma selk 3 m/h 0,35 0,018 0,18 0,073 0,058 0,070 Tilakuorma (koko laitos) kgbhk/m 3 0,24 0,16 0,15 0,10 0,15 0,37 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,026 0,037 0,018 0,0091 0,035 0,044 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,031 0,043 0,020 0,0085 0,029 0,037 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,029 0,044 0,025 0,012 0,041 0,050 kpl tilavuus m 3 pinta-ala m 2 Ilmastusaltaat 3 3 * * 449 Jälkiselkeytysaltaat 3 3 * * 314 OSOITE Niemenkatu 73, LAHTI PUHELIN

46 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 2/2016 Alkupäivämäärä Kesk. Jakso klo 8:00 13:00 8:00 9:00 8:00 8:00 Loppupäivämäärä klo 8:00 8:00 8:00 9:00 8:00 8:00 Elohopea Tuleva yhdyskunta (TY) µg/l 0,20 0,10 0,15 0,15 Käsitelty µg/l 0,0050 0,005 0,0050 0,0050 Tuleva yhdyskunta (TY) kg/d 0,0024 0, ,0016 0,0016 Käsitelty kg/d 0, , , , Käsittelyteho % Kadmium Tuleva yhdyskunta (TY) µg/l 0,43 0,12 0,28 0,28 Käsitelty µg/l 0,015 0,050 0,033 0,033 Tuleva yhdyskunta (TY) kg/d 0,0051 0,0010 0,0030 0,0030 Käsitelty kg/d 0, , , ,00035 Käsittelyteho % Kromi Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l 2,5 4,7 3,6 3,6 Tuleva yhdyskunta (TY) kg/d 0,36 0,17 0,26 0,26 Käsitelty kg/d 0,030 0,038 0,034 0,039 Käsittelyteho % Lyijy Tuleva yhdyskunta (TY) µg/l 3,1 1,3 2,2 2,2 Käsitelty µg/l 0,25 0,25 0,25 0,25 Tuleva yhdyskunta (TY) kg/d 0,037 0,011 0,024 0,024 Käsitelty kg/d 0,0030 0,0020 0,0025 0,0027 Käsittelyteho % Nikkeli Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) kg/d 0,27 0,11 0,19 0,19 Käsitelty kg/d 0,18 0,13 0,15 0,17 Käsittelyteho % Sinkki Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) kg/d 2,0 0,70 1,4 1,4 Käsitelty kg/d 0,36 0,27 0,31 0,34 Käsittelyteho % OSOITE Niemenkatu 73, LAHTI PUHELIN

47 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 3/2016 Alkupäivämäärä Kesk. Jakso Lupaehdot Ohitus klo 8:00 10:00 12:00 9:00 8:00 7: Loppupäivämäärä klo 8:00 10:00 12:00 9:00 8:00 7:30 Näyteajan tulovirtaama Tuleva yhdyskunta (TY) m 3 /d m 3 /d Tuleva yhteensä m 3 /d Ohitus m 3 /d 26 Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 1,5 1,5 4,8 1,5 1,5 5,4 2,5 2,5 Vesistöön mg/l 1,5 1,5 4,8 1,5 1,5 5,4 2,5 2,6 10 mg/l 47 Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d 1,2 Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhdyskunta (TY) mg/l 6,3 6,4 26 3,6 8,1 12 mg/l Tuleva yhteensä mg/l 6,3 6,4 26 3,6 8,1 12 9,7 9,4 Käsitelty mg/l 0,22 0,16 0,28 0,25 0,24 0,29 0,24 0,24 Vesistöön mg/l 0,22 0,16 0,28 0,25 0,24 0,29 0,24 0,25 0,3 mg/l 3,2 Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d 0,083 Käsitelty kg/d 3,1 1,4 2,9 3,9 2,3 2,5 2,7 2,7 Vesistöön kg/d 3,1 1,4 2,9 3,9 2,3 2,5 2,7 2,8 Käsittelyteho % Kokonaisteho % % COD Cr Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l 120 Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d 3,1 Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d 0,47 Käsitelty kg/d Vesistöön kg/d (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % Nitraatti- ja nitriittitypen summa Käsitelty mg/l Ammoniumtyppi Käsitelty mg/l 0,050 0,050 0,87 0,050 0,050 2,3 0,47 0,47 Vesistöön mg/l 0,050 0,050 0,87 0,050 0,050 2,3 0,47 0,47 14 Käsitelty kg/d 0,70 0,45 8,9 0,77 0, ,2 5,4 Vesistöön kg/d 0,70 0,45 8,9 0,77 0, ,2 5,4 Nitrifikaatioaste % Kiintoaine Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 13 9, Vesistöön mg/l 13 9, mg/l 160 Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d 4,2 Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

48 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 3/2016 Alkupäivämäärä Kesk. Jakso Ohitus klo 8:00 10:00 12:00 9:00 8:00 7: Loppupäivämäärä klo 8:00 10:00 12:00 9:00 8:00 7:30 PIX kg/d PIX g/m PAX kg/d PAX g/m 3 Lämpötila Tuleva yhdyskunta (TY) C 12,8 14,5 15,0 14,3 14,3 13,5 C Lähtevä vesi C Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml ph (25 C) Tuleva yhdyskunta (TY) 7,5 7,6 7,5 7,5 7,6 7,6 Lähtevä vesi 7,0 6,9 6,9 6,9 6,9 7,1 7,8 Alkaliteetti Tuleva yhdyskunta (TY) mmol/l 6,8 7,6 8,9 5,7 9,6 9,8 mmol/l Ilmastus 1 mmol/l 5,8 3,6 5,5 4,0 4,4 6,0 Ilmastus 2 mmol/l 5,3 4,5 2,5 3,2 2,2 3,4 Ilmastus 3 mmol/l 2,1 4,5 7,2 3,8 6,8 4,3 Lähtevä vesi mmol/l 1,3 1,4 2,2 1,4 1,3 2,0 Sähkönjohtavuus Tuleva yhdyskunta (TY) ms/m Lähtevä vesi ms/m Liukoinen alumiini, lähtevä vesi µg/l 5,0 5,0 5,0 5,0 5,0 5,0 5,0 Liukoinen fosfori, lähtevä vesi mg/l 0,028 0,022 0,038 0,030 0,029 0,029 0,13 Liukoinen rauta, lähtevä vesi µg/l , Lietteen kiintoainepitoisuus Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Happipitoisuus Ilmastus 1 mgo 2 /l 3,4 1,7 1,3 2,7 3,4 Ilmastus 2 mgo 2 /l 2,9 2,5 2,9 3,4 3,4 Ilmastus 3 mgo 2 /l 2,0 1,0 1,0 2,0 2,1 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Pintakuorma 1 m/h 0,62 0,40 0,45 0,68 0,42 0,39 Pintakuorma 2 m/h 0,62 0,40 0,45 0,68 0,42 0,39 Pintakuorma 3 m/h 0,62 0,40 0,45 0,68 0,42 0,39 Palautussuhde 1 % Palautussuhde 2 % Palautussuhde 3 % Lieteikä ilmastus 1 d Lieteikä ilmastus 2 d Lieteikä ilmastus 3 d Viipymä ilmastus 1 h Viipymä ilmastus 2 h Viipymä ilmastus 3 h Lietetilavuuskuorma selk 1 m/h 0,25 0,158 0,184 0,353 0,27 0,14 Lietetilavuuskuorma selk 2 m/h 0,25 0,220 0,156 0,129 0,059 0,050 Lietetilavuuskuorma selk 3 m/h 0,16 0,084 0,101 0,154 0,113 0,10 Tilakuorma (koko laitos) kgbhk/m 3 0,14 0,049 0,26 0,11 0,13 0,26 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,045 0,035 0,034 0,031 0,022 0,046 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,038 0,020 0,026 0,058 0,060 0,077 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,057 0,051 0,044 0,050 0,035 0,046 kpl tilavuus m 3 pinta-ala m 2 Ilmastusaltaat 3 3 * * 449 Jälkiselkeytysaltaat 3 3 * * 314 OSOITE Niemenkatu 73, LAHTI PUHELIN

49 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 3/2016 Alkupäivämäärä Kesk. Jakso klo 8:00 10:00 12:00 9:00 8:00 7:30 Loppupäivämäärä klo 8:00 10:00 12:00 9:00 8:00 7:30 Elohopea Tuleva yhdyskunta (TY) µg/l 0,66 0,031 0,35 0,32 Käsitelty µg/l 0,0050 0,0050 0,0050 0,0050 Tuleva yhdyskunta (TY) kg/d 0,0068 0, ,0036 0,0036 Käsitelty kg/d 0, , , , Käsittelyteho % Kadmium Tuleva yhdyskunta (TY) µg/l 2,0 0,12 1,1 1,0 Käsitelty µg/l 0,050 0,050 0,050 0,050 Tuleva yhdyskunta (TY) kg/d 0,0205 0, ,011 0,011 Käsitelty kg/d 0, , , ,00057 Käsittelyteho % Kromi Tuleva yhdyskunta (TY) µg/l 110 4, Käsitelty µg/l 2,7 2,1 2,4 2,4 Tuleva yhdyskunta (TY) kg/d 1,1 0,076 0,60 0,60 Käsitelty kg/d 0,028 0,032 0,030 0,027 Käsittelyteho % Lyijy Tuleva yhdyskunta (TY) µg/l 19 0, ,9 Käsitelty µg/l 0,25 0,25 0,25 0,25 Tuleva yhdyskunta (TY) kg/d 0,19 0,0088 0,10 0,10 Käsitelty kg/d 0,0026 0,0039 0,0032 0,0029 Käsittelyteho % Nikkeli Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) kg/d 0,57 0,22 0,40 0,40 Käsitelty kg/d 0,14 0,22 0,18 0,16 Käsittelyteho % Sinkki Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) kg/d 6,4 0,77 3,6 3,6 Käsitelty kg/d 0,28 0,40 0,34 0,30 Käsittelyteho % OSOITE Niemenkatu 73, LAHTI PUHELIN

50 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 4/2016 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 9:00 7:00 7:00 7:00 8:00 9:00 Loppupäivämäärä klo 9:00 7:00 7:00 7:00 8:00 9:00 Näyteajan tulovirtaama Tuleva yhdyskunta (TY) m 3 /d m 3 /d Tuleva yhteensä m 3 /d Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l 3,8 1,5 1,5 3, ,8 7,8 Vesistöön mg/l 3,8 1,5 1,5 3, ,8 7,8 10 mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhdyskunta (TY) mg/l 7,0 6,9 12 9,6 8,1 6,8 mg/l Tuleva yhteensä mg/l 7,0 6,9 12 9,6 8,1 6,8 8,4 8,8 Käsitelty mg/l 0,62 0,31 0,19 0,21 0,22 0,2 0,29 0,29 Vesistöön mg/l 0,62 0,31 0,19 0,21 0,22 0,2 0,29 0,29 0,3 mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d 5,2 2,4 1,5 2,4 2,1 1,8 2,6 2,5 Vesistöön kg/d 5,2 2,4 1,5 2,4 2,1 1,8 2,6 2,5 Käsittelyteho % Kokonaisteho % % COD Cr Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d (Tavoite vuosi- Käsittelyteho % , keskiarvo) Kokonaisteho % , % Nitraatti- ja nitriittitypen summa Käsitelty mg/l Ammoniumtyppi Käsitelty mg/l 3,3 2,2 1,1 6, Vesistöön mg/l 3,3 2,2 1,1 6, Käsitelty kg/d , Vesistöön kg/d , Nitrifikaatioaste % Kiintoaine Tuleva yhdyskunta (TY) mg/l mg/l Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhdyskunta (TY) kg/d kg/d Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

51 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 4/2016 Alkupäivämäärä Kesk. Jakso klo 9:00 7:00 7:00 7:00 8:00 9:00 Loppupäivämäärä klo 9:00 7:00 7:00 7:00 8:00 9:00 PIX kg/d PIX g/m PAX kg/d PAX g/m 3 Lämpötila Tuleva yhdyskunta (TY) C 12,5 12,5 11,0 9,5 8,2 8,4 C Lähtevä vesi C Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml ph (25 C) Tuleva yhdyskunta (TY) 7,7 7,8 7,8 7,6 7,6 7,5 Lähtevä vesi 6,9 7,2 6,6 6,0 7,1 7,2 Alkaliteetti Tuleva yhdyskunta (TY) mmol/l 9, ,0 8,2 8,0 mmol/l Ilmastus 1 mmol/l 6,2 6,7 3,8 4,8 7,1 8,7 Ilmastus 2 mmol/l 4,9 3,8 5,1 6,3 5,6 6,5 Ilmastus 3 mmol/l 3,8 4,4 2,5 3,9 5,7 4,7 Lähtevä vesi mmol/l 2,7 2,0 1,1 0,36 3,3 4,0 Sähkönjohtavuus Tuleva yhdyskunta (TY) ms/m Lähtevä vesi ms/m Liukoinen alumiini, lähtevä vesi µg/l 14 5,0 5,0 39 5,0 5,0 Liukoinen fosfori, lähtevä vesi mg/l 0,078 0,039 0,032 0,016 0,034 0,038 Liukoinen rauta, lähtevä vesi µg/l Lietteen kiintoainepitoisuus Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Happipitoisuus Ilmastus 1 mgo 2 /l 1,8 1,7 4,2 2,1 2,1 2,2 Ilmastus 2 mgo 2 /l 1,6 1,7 4,0 2,1 2,3 2,8 Ilmastus 3 mgo 2 /l 2,0 1,7 4,1 2,3 1,3 2,1 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Pintakuorma 1 m/h 0,37 0,35 0,35 0,50 0,43 0,41 Pintakuorma 2 m/h 0,37 0,35 0,35 0,50 0,43 0,41 Pintakuorma 3 m/h 0,37 0,35 0,35 0,50 0,43 0,41 Palautussuhde 1 % Palautussuhde 2 % Palautussuhde 3 % Lieteikä ilmastus 1 d Lieteikä ilmastus 2 d Lieteikä ilmastus 3 d Viipymä ilmastus 1 h Viipymä ilmastus 2 h Viipymä ilmastus 3 h Lietetilavuuskuorma selk 1 m/h 0,050 0,048 0,055 0,060 0,062 0,045 Lietetilavuuskuorma selk 2 m/h 0,027 0,029 0,044 0,031 0,026 0,019 Lietetilavuuskuorma selk 3 m/h 0,039 0,042 0,030 0,041 0,070 0,061 Tilakuorma (koko laitos) kgbhk/m 3 0,15 0,11 0,14 0,21 0,24 0,20 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,050 0,032 0,035 0,057 0,072 0,067 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,069 0,041 0,048 0,076 0,097 0,11 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,041 0,028 0,038 0,057 0,055 0,054 kpl tilavuus m 3 pinta-ala m 2 Ilmastusaltaat 3 3 * * 449 Jälkiselkeytysaltaat 3 3 * * 314 OSOITE Niemenkatu 73, LAHTI PUHELIN

52 LIITE 8 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Laskentajakso: 4/2016 Alkupäivämäärä Kesk. Jakso klo 9:00 7:00 7:00 7:00 8:00 9:00 Loppupäivämäärä klo 9:00 7:00 7:00 7:00 8:00 9:00 Elohopea Tuleva yhdyskunta (TY) µg/l 0,073 0,089 0,081 0,086 Käsitelty µg/l 0,0050 0,0050 0,0050 0,005 Tuleva yhdyskunta (TY) kg/d 0, , , ,00074 Käsitelty kg/d 0, , , , Käsittelyteho % Kadmium Tuleva yhdyskunta (TY) µg/l 0,10 0,15 0,13 0,13 Käsitelty µg/l 0,050 0,050 0,050 0,050 Tuleva yhdyskunta (TY) kg/d 0, ,0015 0,0011 0,0011 Käsitelty kg/d 0, , , ,00043 Käsittelyteho % Kromi Tuleva yhdyskunta (TY) µg/l 9, Käsitelty µg/l 3,4 2,0 2,7 2,7 Tuleva yhdyskunta (TY) kg/d 0,083 0,10 0,090 0,090 Käsitelty kg/d 0,029 0,019 0,024 0,023 Käsittelyteho % Lyijy Tuleva yhdyskunta (TY) µg/l 0,86 1,5 1,18 1,3 Käsitelty µg/l 0,25 0,25 0,25 0,25 Tuleva yhdyskunta (TY) kg/d 0,0072 0,015 0,011 0,011 Käsitelty kg/d 0,0021 0,0024 0,0023 0,0021 Käsittelyteho % Nikkeli Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) kg/d 0,084 0,13 0,11 0,11 Käsitelty kg/d 0,10 0,14 0,12 0,11 Käsittelyteho % ,3 Sinkki Tuleva yhdyskunta (TY) µg/l Käsitelty µg/l Tuleva yhdyskunta (TY) kg/d 0,41 0,82 0,62 0,62 Käsitelty kg/d 0,13 0,27 0,20 0,19 Käsittelyteho % OSOITE Niemenkatu 73, LAHTI PUHELIN

53 LIITE 9 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Hopeakivenlahden jätevedenpuhdistamo Työnumero: Vuosi: 2015 Jakso 1/2015 2/2015 3/2015 4/2015 Kesk. Lupaehdot Jakson tulovirtaama Ohitus m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhteensä mg/l Käsitelty mg/l 2,6 5,9 1,5 2 3,0 Vesistöön mg/l 2,6 5,9 1,5 2 3,0 10 mg/l Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhteensä mg/l 6,3 6,0 8,7 7,2 7,0 Käsitelty mg/l 0,22 0,11 0,13 0,2 0,16 Vesistöön mg/l 0,22 0,11 0,13 0,2 0,16 0,3 mg/l Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d 2,3 1,3 1,1 2 1,6 Vesistöön kg/d 2,3 1,3 1,1 2 1,6 Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d (Tavoite vuosi- Käsittelyteho % keskiarvo) Kokonaisteho % % COD Cr Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Käsitelty mg/l , Vesistöön mg/l , Käsitelty kg/d , Vesistöön kg/d , Nitrifikaatioaste % Kiintoaine Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä kg/d Ohitus kg/d Käsitelty kg/d Vesistöön kg/d Käsittelyteho % Kokonaisteho % % OSOITE Niemenkatu 73, LAHTI PUHELIN

54 LIITE 10.1 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 Kokkolan Vesi PL KOKKOLA Tutkimuksen nimi: Kokkolan jvp, haitallisten aineiden kartoitus 2016, toukokuu Näytteenottopvm: Näytteenottopiste: TL Kla Näyte saapui: Näytteenottaja: Jani Blomqvist Analysointi aloitettu: Jätevesi Määritys 16JJ01200 Yksikkö Menetelmä Toksisuus, valobakteeritesti ks. lausunto ISO L Organotinat tod. RA4059¹ L Monobutyylitina µg/l RA4059¹ L Dibutyylitina µg/l RA4059¹ L Tributyylitina 0,003 µg/l RA4059¹ L Ftalaatit tod. µg/l RA4010¹ L Di-2-etyyliheksyyliftalaatti (DEHP) 0,76 µg/l RA4010¹ L Alkyylifenolit ja alkyylifenolietoksylaatit tod. RA4001¹ L 4-nonyylifenoli, isomeerien seos 0,25 µg/l RA4001¹ L 4-Nonyylifenolidietoksylaatti, isomeerien seos 0,01 µg/l RA4001¹ L 4-tert-Oktyylifenoli 0,02 µg/l RA4001¹ L Pestisidit/monij. LC tod. RA4039¹ L Dalaponi 0,15 µg/l RA4039¹ L Diklorproppi + Diklorproppi-P 0,042 µg/l RA4039¹ L Diuroni 0,017 µg/l RA4039¹ L MCPA 0,19 µg/l RA4039¹ L Mekoproppi + Mekoproppi-P 0,030 µg/l RA4039¹ L Metamitroni 0,015 µg/l RA4039¹ L Metamitroni-desamino 0,051 µg/l RA4039¹ L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

55 LIITE 10.1 Ramboll Analytics Pvm: /2 Tutkimustodistus Projekti: /1 ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Lausunto Valobakteeritesti: Näyte ei osoittanut pienimmällä käytettävällä laimennoksella (80 %) mitään merkkiä toksisuudesta. Testauksen perusteella voidaan todeta, että näyte ei ollut akuutisti toksista valobakteereille. Ramboll Analytics Paula Jäntti FM, limnologi, Lisätiedot Näytteenoton alku -ja loppuaika: :00 Laboratoriot Jakelu Valobakteeritesti (BioToxTM Kit; perustuu standardiin SFS-EN ISO ) Testieliö: kylmäkuivattu bakteeri, Vibrio fischeri Testi perustuu valobakteerin valontuoton vähenemiseen bakteerien altistuessa haitallisille aineille. Testissä näytteen myrkyllisyys valobakteerille ilmoitetaan EC50-arvona. EC50-arvo tarkoittaa sitä näytelaimennosta, joka aiheuttaa 30 minuutin kasvatuksen aikana bakteereille 50 % valontuoton estymisen (inhibition) kontrolliliuokseen verrattuna. Toksisuustestien tulokset voidaan ilmoittaa myös ns. toksisuusindeksinä (TU), jota kuvaa yhtälö TU=100/EC50. Toksisuusindeksiä tulkittaessa arvo TU<2 ilmentää, ettei näyte ole toksinen. Arvo 2<TU<10 luokittelee näytteen toksiseksi. Indeksiarvo 10<TU<100 luokittelee näytteen selvästi toksiseksi ja TU>100 erittäin toksiseksi (TU toksisuusindeksin laskenta ja tulkinta Ympäristöhallinnon ohjeita 2/2006 mukaisesti). L Analysoitu Lahdessa ville.sydanmetsa@kokkola.fi;lauri.risto@kokkola.fi;esa.jokela@kokkola.fi Menetelmien kuvaukset Alkyylifenolit ja etoksylaatit, vesi Ftalaatit, vesi Pestisidit/monij. LC Organotinat Näytteestä määritettiin liitteenä olevan listan mukaiset nonyyli- ja oktyylifenolit sekä niiden etoksylaatit käyttäen kiinteäfaasiuuttoa ja UPLC/MS/MS-tekniikkaa. Menetelmässä ei oteta kantaa, onko näytteessä havaittu alle määritysrajan olevia pitoisuuksia analysoituja yhdisteitä. Menetelmän mittausepävarmuus on %. Näytteestä määritettiin liitteenä olevan listan mukaiset ftalaatit liuotinuuton jälkeen käyttäen GC/MS-tekniikkaa (mod. SFS-EN ISO 18856). Menetelmässä ei oteta kantaa, onko näytteessä havaittu alle määritysrajan olevia pitoisuuksia analysoituja yhdisteitä. Menetelmän mittausepävarmuus on %. Näytteestä määritettiin liitteenä olevan listan mukaiset torjunta-aineet käyttäen kiinteäfaasiuuttoa ja UPLC/MS/MS-tekniikkaa. Menetelmän mittausepävarmuus % yhdisteestä riippuen. Tuloksissa esim. tutkittu yhdiste < 0,01 µg/l tarkoittaa, että kyseistä yhdistettä on havaittu, mutta pitoisuus on alle määritysrajan. Näytteestä määritettiin liitteenä olevan listan mukaiset organotinayhdisteet derivatisoinnin ja liuotinuuton jälkeen käyttäen GC/HRMS-tekniikkaa. Yhdisteet analysoitiin kationina. Menetelmä perustuu standardeihin SFS-EN ja ISO TC 190/SC 3 N 169 ja mittausepävarmuus on %. Menetelmässä ei oteta kantaa, onko näytteessä havaittu alle määritysrajan olevia pitoisuuksia analysoituja yhdisteitä. Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä. Ramboll Analytics Niemenkatu 73, Lahti Puh Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Espoo

56 LIITE 10.1 Ramboll Analytics JJ01200 RA4001 ALKYYLIFENOLIT & -ETOKSYLAATIT* Nestekromatografinen menetelmä, LC/MS/MS VESI Yhdiste CAS Määritysraja µg/l 4-n-Nonyylifenoli ,01 4-Nonyylifenoli (isomeerien seos) ,06 4-Nonyylifenolimonoetoksylaatti (isomeerien seos) ** 0,10 4-Nonyylifenolidietoksylaatti (isomeerien seos) *** 0,01 4-tert-Oktyylifenoli ,01 4-tert-Oktyylifenolimonoetoksylaatti ,30 4-tert-Oktyylifenolidietoksylaatti ,01 **CAS numero 4-n-nonyylifenolimonoetoksylaatille ***CAS numero 4-n-nonyylifenolidietoksylaatille * akkreditoitu menetelmä, mukautuva pätevyysalue

57 LIITE 10.1 Ramboll Analytics JJ01200 RA4010 FTALAATIT* Kaasukromatografinen menetelmä, GC/MS VESI CAS Määritysraja µg/l Dimetyyliftalaatti (DMP) ,02 Dietyyliftalaatti (DEP) ,05 Di-isobutyyliftalaatti (DiBP) ,05 Dibutyyliftalaatti (DBP) ,05 Dipentyyliftalaatti (DPP) ,01 Diheksyyliftalaatti (DHP) ,01 Bentsyylibutyyliftalaatti (BBP) ,02 Dietyyliheksyyliftalaatti (DEHP) ,30 Di(n)oktyyliftalaatti (DOP) ,01 Di(iso)nonyyliftalaatti (DINP) ,0 Di-(iso)dekyyliftalaatti (DIDP) ,0 * akkreditoitu menetelmä, mukautuva pätevyysalue

58 LIITE 10.1 Ramboll Analytics 16JJ01200 RA4039 TORJUNTA-AINEET * Nestekromatografinen monijäämä-menetelmä, UPLC/MS/MS VESI Määritysraja Määritysraja CAS µg/l CAS µg/l 2,4,5-T ,01 Kvitsalofoppi-etyyli ,01 2,4-D ,01 Lenasiili ,01 2,4-DP ,01 Linuroni ,01 4,5-dikloori-2-n-oktyyli-4-isotiatsoliini-3- oni (DCOIT; Sea-Nine)** ,005 Malationi ,01 Aklonifeeni ,01 Mandipropamidi ,01 Alakloori ,01 MCPA ,01 Amidosulfuroni ,01 MCPB ,05 Aminopyralidi ,05 Mekoproppi+Mekoproppi-P ,01 Asetamipridi ,01 Metabentstiatsuroni ,01 Atratsiini ,005 Metalaksyyli ,01 Atsoksistrobiini ,005 Metamitroni ,01 BAM (2,6-diklooribentsoamidi) ,01 Metamitroni-desamino ,01 Bentatsoni ,01 Metatsakloori ,01 Bitertanoli ,1 Metkonatsoli ,01 Boskalidi ,01 Metoksiuroni ,01 Bromasiili ,01 Metributsiini ,01 Bromoksiniili ,01 Metributsiini-desamino ,01 Buprofetsiini ,01 Metributsiinidesaminodiketo ,01 Dalaponi ,1 Metributsiini-diketo ,05 DEA (atratsiini, -desetyyli) ,01 Metsulfuroni-metyyli ,01 DEDIA (atratsiini, - desetyylidesisopropyyli) ,01 Metyyliatsinfossi ,01 DIA (atratsiini,- desisopropyyli) ,01 Metyyliparationi ,02 Difenokonatsoli ,01 Mevinfossi ,01 Diflubentsuroni ,01 Napropamidi ,01 Diflufenikaani ,01 Pakloputratsoli ,01 Dikamba ,02 Pendimetaliini ,01 Diklofluanidi ,01 Penkonatsoli ,01 Diklorproppi + Diklorproppi-P ,01 Pikloraami ,02 Diklorvossi ,0005 Pikoksistrobiini ,01 Dimetoaatti ,01 Pinoksadeeni ,01 Dimetomorfi ,01 Primisulfuroni-metyyli ,01 Dinoseb** ,01 Pronamidi (propytsamili)** ,005 Dinoterbi** ,01 Propakloori ,01 Diuroni ,01 Propakvitsafoppi ,01 Etyyliparationi ,02 Propatsiini ,01 Famoksadoni ,01 Propikonatsoli ,01 Fenamidoni ,01 Prosulfokarbi ,01 Fenheksamidi ,01 Pyraklostrobiini ,01 Fenitrotioni ,02 Pyretriini ,01 Fenoksaproppi-P-etyyli ,01 Pyridaatti ,01 Flamproppi-isopropyyli ,01 Pyroksulaami ,01 Flonikamidi ,01 Rimsulfuroni ,01 Florasulami ,01 Simatsiini ,01 Fluatsafoppi-P-butyyli ,01 Spirodiklofeeni ,01 Fluatsinami ,01 Sulfosulfuroni ,01 Fludioksoniili ,01 Sulfoteppi ,01 Fluroksipyyri ,01 Syanatsiini** ,005 Flutolaniili ,01 Syatsofamidi ,01 Furatiokarbi ,01 Symoksaniili ,01 Heksatsinoni ,01 Syprokonatsoli ,01 Heksytiatsoksi ,01 Tebukonatsoli ,01 Hiilifuraani** ,005 Teflubentsuroni** ,01 Hymeksatsoli ,1 Tepraloksidiimi ,01 Imidaklopridi ,05 Terbasiili ,01 Iprodioni ,01 Terbutylatsiini ,005 Isoksabeeni ,01 Terbutylatsiini-desetyyli ,01 Isoproturoni ,01 Thifensulfuroni-metyyli ,01 Jodosulfuroni-metyyli ,01 Tiaklopridi ,01 Karfentratsoni-etyyli ,01 Tiametoksaami ,01 Kinoklamiini ,01 Tolklofossi-metyyli ,01 Kinometionaatti ,01 Tolyylifluanidi ,01 Klopyralidi ,05 Tralkoksidiimi ,01 Klorfenvinfossi ,01 Triadimefoni ,01 Kloridatsoni ,01 Triadimenoli ,01 Kloroksiuroni ,01 Triallaatti** ,005 Klorprofaami ,01 Triasulfuroni ,01 Klorpyrifossi ,01 Trifloksistrobiini ,01 Klorsulfuroni ,01 Triflusulfuroni-metyyli ,01 Klotianidiini ,01 Triklorfoni** ,01 Kresoksimmi-metyyli ,01 Trineksapakki-etyyli ,01 Kvinmerakki ,01 Tritikonatsoli ,01 Kvinoksifeeni ,01 Tritosulfuroni ,01 Tsoksamidi ,02 * akkreditoitu menetelmä, mukautuva pätevyysalue ** ei-akkreditoitu

59 LIITE 10.1 Ramboll Analytics JJ01200 RA4059 ORGANOTINAT * Kaasukromatografinen menetelmä, GC/HRMS VESI Määritysraja µg/l Monobutyylitina 0,001 Dibutyylitina 0,001 Tributyylitina 0,0002 Tetrabutyylitina 0,001 Monofenyylitina 0,001 Difenyylitina 0,001 Trifenyylitina 0,001 Mono-oktyylitina 0,001 Dioktyylitina 0,001 Trioktyylitina 0,001 Yhdisteet analysoidaan kationina. * akkreditoitu menetelmä, mukautuva pätevyysalue

60 LIITE 10.2 HAITALLISET JA VAARALLISET AINEET LIIKELAITOS KOKKOLAN VEDEN HOPEAKIVENLAHDEN JÄTEVEDENPUHDISTAMOLLA YHTEENVETO SELVITYSTEN MITTAUSTULOKSISTA Analyysi AA-EQS -arvo * (μg/l) MAC-EQS -arvo * (μg/l) Valtakunnallisen Haitta-aineet jätevedenpuhdistuk-sessa - hankkeen tulokset. (Envieno Ky & VVY, 2013) Min (μg/l) Max (μg/l) Polybromatut difenyylieetterit: PBDE 28 <0,00004 <0,0001 <0,00004 <0, µg/l µg/l 0,00004 µg/l µg/l PBDE 47 <0, , , , µg/l µg/l 0,00008 µg/l µg/l PBDE 99 <0, ,0012 0, , µg/l µg/l 0,00006 µg/l µg/l PBDE 100 <0, ,00007 <0,00004 <0, µg/l µg/l 0,00004 µg/l µg/l PBDE 153 <0, ,00005 <0,00004 <0, µg/l µg/l 0,00004 µg/l µg/l PBDE 154 <0,00004 <0,0001 <0,00004 <0, µg/l µg/l 0,00004 µg/l µg/l Alkyylifenolit ja alkyylifenolietoksylaatit: 4-nonyylifenoli <0,05 0,34 0,09 0, ,84 µg/l 0,63 µg/l 0,34 µg/l 0,25 µg/l 4-nonyylifenolimonoetoksylaatti <0,05 0,23 0,08 0, ,44 µg/l 1,55 µg/l <0,1 µg/l < 0,1 µg/l 4-nonyylifenolidietoksylaatti <0,03 0,22 0,06 0, < 0,1 µg/l 0,422 µg/l <0,1 µg/l 0,01 µg/l Oktyylifenoli 0.1 <0,01 0,12 0,04 0, ,16 µg/l 0,16 µg/l 0,047 µg/l 0,02 µg/l Oktyylifenolimonoetoksylaatti < ,037 0,03 0, ,186 µg/l 0,098 µg/l <0,01 µg/l < 0,30 µg/l Oktyylifenolidietoksylaatti < ,14 0,03 0, ,029 µg/l 0,013 µg/l <0,01 µg/l < 0,01 µg/l Ftalaatit: Dimetyyliftalaatti (DMP) 0,1 µg/l < 0,05 µg/l <0,10 µg/l < 0,02 µg/l Dietyyliftalaatti (DEP) 7,1 µg/l 3,5 µg/l <0,10 µg/l < 0,05 µg/l Dibutyyliftalaatti (DBP) 10 ** <0,1 3,2 0,15 < 0, ,58 µg/l 0,23 µg/l <0,10 µg/l < 0,05 µg/l Butyylbentsyyliiftalaatti (BBP) 10 ** <0,1 0,24 < 0,1 < 0, ,41 µg/l <0,05 µg/l <0,10 µg/l < 0,02 µg/l Di-2-etyyliheksyyliftalaatti (DEHP) 1.3 <0,3 20 1,17 0, ,33 µg/l 0,27 µg/l 8,2 µg/l 0,76 µg/l Di-n-oktyyliftalaatti (DOP) < 0,05 µg/l < 0,05 µg/l <100 µg/l < 0,01 µg/l Organotinayhdisteet: Monobutyylitina <0,001 µg/l 0,0013 µg/l 0,0074 µg/l < 0,001 µg/l Dibulyylitina <0,001 µg/l 0,0089 µg/l < 0,001 µg/l < 0,001 µg/l Tributyylitina <0,0002 0,0019 0,00022 <0, <0,001 µg/l <0,001 µg/l < 0,0002 µg/l 0,003 µg/l Tetrabutyylitina <0,001 µg/l <0,001 µg/l < 0,001 µg/l < 0,001 µg/l Mono-oktyylitina <0,001 µg/l <0,001 µg/l < 0,001 µg/l < 0,001 µg/l Dioktyylitina <0,001 µg/l <0,001 µg/l < 0,001 µg/l < 0,001 µg/l Trisykloheksyylilina <0,001 µg/l <0,001 µg/l < 0,001 µg/l µg/l Monofenyylitina µg/l µg/l < 0,001 µg/l < 0,001 µg/l Difenyylitina µg/l µg/l 0,0015 µg/l < 0,001 µg/l Trfenyylitina <0,001 µg/l <0,001 µg/l < 0,001 µg/l < 0,001 µg/l Torjunta-aineet 2,4-D µg/l µg/l < 0,01 µg/l < 0,01 µg/l 2,6-diklooribenlsamidi(BAM) µg/l µg/l < 0,02 µg/l < 0,01 µg/l Atralsiini µg/l µg/l < 0,003 µg/l < 0,005 µg/l Atsinfossi-metyyli µg/l µg/l < 0,05 µg/l < 0,01 µg/l Bentatsoni µg/l µg/l < 0,05 µg/l < 0,01 µg/l Bitertanoli µg/l µg/l < 0,05 µg/l < 0,1 µg/l Bromasiili µg/l µg/l < 0,02 µg/l < 0,01 µg/l Deisopropyyli-atratsiini(DIA) µg/l µg/l < 0,03 µg/l < 0,01 µg/l Desetyyli-atratsiini(DEA) µg/l µg/l < 0,01 µg/l < 0,01 µg/l Diflubentsuroni µg/l µg/l < 0,01 µg/l < 0,01 µg/l Diklorproppi µg/l µg/l < 0,02 µg/l < 0,01 µg/l Dimetoaatti µg/l µg/l < 0,02 µg/l < 0,01 µg/l Diuroni <0,005 0,01 0, µg/l µg/l < 0,05 µg/l 0,017 µg/l Fenmedifaami µg/l µg/l < 0,02 µg/l µg/l Fluatsifoppi-P-butyyli µg/l µg/l < 0,05 µg/l < 0,01 µg/l Fluatsinami µg/l µg/l < 0,03 µg/l < 0,01 µg/l Heksatsinoni µg/l µg/l 0,006 µg/l < 0,01 µg/l Isoproturoni µg/l µg/l < 0,02 µg/l < 0,01 µg/l Kinometionaatti µg/l µg/l < 0,02 µg/l < 0,01 µg/l Linuroni µg/l µg/l < 0,02 µg/l < 0,01 µg/l Malationi µg/l µg/l < 0,02 µg/l < 0,01 µg/l MCPA 1.6 ** <0,02 0,08 0,016 0, µg/l µg/l < 0,02 µg/l 0,19 µg/l Mekoproppi µg/l µg/l < 0,02 µg/l < 0,01 µg/l Metalaksyyli µg/l µg/l < 0,02 µg/l < 0,01 µg/l Metamitroni µg/l µg/l < 0,02 µg/l < 0,01 µg/l Metatsakloori µg/l µg/l 0,02 µg/l < 0,01 µg/l Metributsiini µg/l µg/l < 0,01 µg/l < 0,01 µg/l Penkonatsoli µg/l µg/l < 0,02 µg/l < 0,01 µg/l Pirimikarbi µg/l µg/l < 0,01 µg/l µg/l Propatsiini µg/l µg/l < 0,01 µg/l < 0,01 µg/l Simatsiini µg/l µg/l < 0,005 µg/l < 0,005 µg/l Sulfoteppi µg/l µg/l < 0,02 µg/l < 0,01 µg/l Terbutylatsiini µg/l µg/l < 0,003 µg/l < 0,005 µg/l Triadimefoni µg/l µg/l < 0,02 µg/l < 0,01 µg/l Triasulfuroni µg/l µg/l < 0,01 µg/l < 0,01 µg/l Raskasmetallit: Elohopea ja elohopeayhdisteet 0.05 ** 0.07 <0,004 0,038 0,005 <0, < 0,01 µg/l <0,01 µg/l 0,007 µg/l <0,01 µg/l Nikkeli ja nikkeliyhdisteet 4 *** 34 2, ,7 8, µg/l 16 µg/l 19 µg/l 16 µg/l Kromi ja kromiyhdisteet 1,8 µg/l 3 µg/l µg/l 4,7 µg/l Lyijy ja lyijy-yhdisteet 1.2 *** 14 <0,05 4,4 0,39 0, µg/l <1 µg/l 0,12 µg/l <0,5 µg/l Sinkki ja sinkki-yhdisteet 9, , µg/l 25 µg/l 86 µg/l 33 µg/l Kadmium ja kadmiumyhdisteet <0,01 2,4 0,088 0, ,26 µg/l <0,1 µg/l 0,11 µg/l <0,1 µg/l Ka. (μg/l) Mediaani (μg/l) n n>mr Lähtevä jätevesi Lähtevä jätevesi Lähtevä jätevesi Lähtevä jätevesi *) Direktiivin 2013/39/EU mukainen EQS-arvo sisämaan pintavesille **) Vna 1022/2006 ja 868/2010 mukainen EQS-arvo sisämaan pintavesille ***) Direktiivin 2013/39/EU mukainen EQS-arvo. Aineen biosaatava osuus

61 LIITE 11 Ramboll Analytics T (5) Koodi Analyysi Menetelmä Määritysraja RA2001 Alkaliteetti SFS-EN ISO ,020 mmol/l Mittausepävarmuus eri pitoisuusalueilla (%) 10 % (>0,1 mmol/l) ±0,01 mmol/l (<0,1 mmol/l) KYLLÄ Akkreditointi RA % (>20 µg/l) Alkyylifenolit ja etoksylaatit vesi mod. SFS-EN ISO ,01-0,1 µg/l 36-47% KYLLÄ RA3000 Alumiini, ICP-MS SFS-EN ISO µg/l 19 % (<20 µg/l) KYLLÄ RA2046 Ammoniumtyppi (spektro.) SFS ,0 µg/l RA2034 Ammoniumtyppi (tisl.) SFS ,5 mg/l 15 % (>20 µg/l) 25 % (<20 µg/l) KYLLÄ 20 % (>10 mg/l) 25 % (<10 mg/l) KYLLÄ ALS AOX, jätevedet (alihankinta) CSN EN ISO ,010 mg/l % KYLLÄ RA3000 Arseeni, ICP-MS SFS-EN ISO ,0 µg/l RA3000 Barium, ICP-MS SFS-EN ISO ,0 µg/l RA2006 BOD7 SFS-EN % (>20 µg/l) 17 % (2-20 µg/l) 19 % (<2 µg/l) KYLLÄ 15 % (>20 µg/l) 19 % (<20 µg/l) KYLLÄ 2 mg/l (*päästään tarvittaessa pitoisuuteen 0,5 mg/l) 20 % KYLLÄ RA2006 BOD7-ATU SFS-EN mg/l 20 % KYLLÄ RA3000 Boori, ICP-MS SFS-EN ISO µg/l 16 % (>200 µg/l) 19 % (<200 µg/l) KYLLÄ RA3000 Bromi, ICP-MS SFS-EN ISO µg/l 25 % EI RA2011 CODCr SFS 5504, ISO RA2012 CODMn SFS ,5 mgo2/l RA5009* 25 mg/l (*päästään tarvittaessa pitoisuuteen 15 mg/l) 12 % (>500 mg/l) 15 % (<500 mg/l) KYLLÄ 10 % (>2 mgo2/l) 20 % (<2 mgo2/l) KYLLÄ E. coli/colilert, uimarannat, pintavesi ISO : mpn/100ml KYLLÄ

62 RA5003 Enterokokit SFS-EN ISO : pmy/100ml KYLLÄ Esikäsittely, suodatus EI RA5002* Fekaaliset koliformit /vedet SFS 4088: pmy/100ml KYLLÄ RA2041 Fenoli (vesihöyrytislautuva) SFS ,010 mg/l 25 % EI RA4038B Fenoliset yhdisteet mod. SFS-EN ISO LIITE, 0,02-0,5 µg/l % KYLLÄ LIITE 11 Ramboll Analytics T (5) Koodi Analyysi Menetelmä Määritysraja RA3000 Elohopea, ICP-MS SFS-EN ISO ,02 µg/l Mittausepävarmuus eri pitoisuusalueilla (%) 15 % (>1 µg/l) 25 % (0,05-1 µg/l) 40 % (<0,05 µg/l) KYLLÄ Akkreditointi RA3010 RA3007 Esikäsittely (suodatus: 0,45 µm) EI Esikäsittely, mikroaaltohajotus, HNO3 SFS-EN ISO KYLLÄ Esikäsittely, mikroaaltohajotus, kuningasvesi SFS-EN ISO KYLLÄ RA4025 Formaldehydi mod. EPA Method 8315A 0,01 mg/l 15 % KYLLÄ RA2010 Fosfaattifosfori (PO4-P), kokonais- kumottu SFS µg/l RA2087 Fosfaattifosfori (PO4-P), kokonais- ISO µg/l 10 % (>50 µg/l) 15 % (<50 µg/l) KYLLÄ 15 % (>10 µg/l) % (2-10 µg/l) KYLLÄ RA2010 Fosfaattifosfori (PO4-P), liuennut kumottu SFS µg/l RA3000 Fosfori, ICP-MS SFS-EN ISO µg/l RA3000 Fosfori, ICP-MS (jätevesi) SFS-EN ISO , SFS- EN ISO (1-2) 20 µg/l 10 % (>50 µg/l) 15 % (<50 µg/l) KYLLÄ 15 % (>10 µg/l) ±1,5 (<10 µg/l) KYLLÄ 15 % (>10 µg/l) ±1,5 (<10 µg/l) KYLLÄ RA2087 Fosfori, kokonais- (Gallery) ISO , Qualls µg/l 15 % (>10 µg/l) % (3-10 µg/l) KYLLÄ RA2009 Fosfori, kokonais- (Ganimede) kumottu SFS 3026 ja SFS- EN ISO µg/l 19 % (>50 µg/l) 24 % (<50 µg/l) KYLLÄ

63 RA4010 Ftalaatit mod. SFS-EN ISO LIITE, 0,05-1,0 µg/l % KYLLÄ RA2002 Hapen kyllästysprosentti SFS-EN ,0 % 15 % EI RA2029 Kiintoaine, jätevesi (A-suodatin) SFS-EN 872 2,0 mg/l 17 % KYLLÄ RA5001 Koliformiset bakteerit 37 C SFS 3016: pmy/100ml KYLLÄ Akkreditointi LIITE 11 Ramboll Analytics T (5) Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) RA2008 Fosfori, kokonais- (spektro.) kumottu SFS 3026 ja SFS- EN ISO µg/l 11 % (>25 µg/l) 15 % (<25 µg/l) KYLLÄ RA2002 Happipitoisuus SFS-EN ,2 mg O2/l RA3000 Kadmium, ICP-MS SFS-EN ISO ,03 µg/l 10 % (>2 mg/l) 20 % (<2 mg/l) KYLLÄ 15 % (>2 µg/l) 17 % (1-2 µg/l) 25 % (0,2-1 µg/l) 30 % (<0,2 µg/l) KYLLÄ RA2018 Kloridi SFS-EN ISO ,50 mg/l 10 % (>5,0 mg/l) 20 % (<5,0 mg/l) KYLLÄ RA3004 Kokonaiskovuus sisäinen menetelmä (SFS 3003, muunneltu) 0,005 mmol/l 15 % (>0,27 mmol/l) 17 % (0,027-0,27 mmol/l) 19 % (<0,027 mmol/l) KYLLÄ RA5009* Koliformiset bakteerit ja E. coli/colilert ISO : mpn/100ml KYLLÄ RA3003 Kromi(VI) SepPak sis.menetelmä 5,0 µg/l 25 % EI RA3000 Kromi, ICP-MS SFS-EN ISO ,0 µg/l RA3000 Kupari, ICP-MS SFS-EN ISO ,0 µg/l RA3000 Lyijy, ICP-MS SFS-EN ISO ,5 µg/l 15 % (>20 µg/l) 19 % (<20 µg/l) KYLLÄ 15 % (>20 µg/l) 20 % (<20 µg/l) KYLLÄ 15 % (>20 µg/l) 17 % (1-20 µg/l) 19 % (<1 µg/l) KYLLÄ

64 RA2018 Nitriittityppi (NO2-N), IC SFS-EN ISO ,020 mg/l 25 % KYLLÄ LIITE 11 Ramboll Analytics T (5) Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) Akkreditointi RA3000 Nikkeli, ICP-MS SFS-EN ISO ,0 µg/l 15 % (>20 µg/l) 18 % (<20 µg/l) KYLLÄ RA2035 Nitraatin ja nitriitin summa (NO2+NO3), FIA SFS-EN ISO jätevedet 450 µg/l muut vedet 20 µg/l 20 % (>225 µg/l) 25 % (<225 µg/l) KYLLÄ RA2035 Nitraatti- ja nitriittitypen summa (NO2-N + NO3-N), FIA SFS-EN ISO jätevedet 100 µg/l muut vedet 4,0 µg/l 20 % (>50 µg/l) 25 % (<50 µg/l) KYLLÄ RA2035 Nitraattityppi (NO3-N), FIA SFS-EN ISO jätevedet 100 µg/l muut vedet 4,0 µg/l 20 % (>50 µg/l) 25 % (<50 µg/l) KYLLÄ RA2018 Nitraattityppi (NO3-N), IC SFS-EN ISO ,25 mg/l RA2035 Nitriittityppi (NO2-N), FIA SFS-EN ISO jätevedet 100 µg/l muut vedet 2,0 µg/l 15 % (>1,25 mg/l) 25 % (<1,25 mg/l) KYLLÄ 11 % (>10 µg/l) 20 % (<10 µg/l) KYLLÄ RA4059 Organotinat (TBT, TPhT ym), vesi mod. SFS-EN LIITE, 0,0002-0,001 µg/l KYLLÄ RA2000 ph SFS-EN ISO 10523, SFS RA3000 Rauta, ICP-MS SFS-EN ISO µg/l ± 0,2 yks. 3 % KYLLÄ 17 % (>200 µg/l) 18 % ( µg/l) 20 % (<20 µg/l) KYLLÄ RA2077 Redox-potentiaali Sis. Men % EI RA2024 Sameus SFS-EN ISO ,20 FTU 10 % (>10 FTU) 15 % (<10 FTU) KYLLÄ RA3000 Sinkki, ICP-MS SFS-EN ISO ,0 µg/l RA2018 Sulfaatti SFS-EN ISO ,50 mg/l 16 % (>200 µg/l) 19 % ( µg/l) 25 % (<20 µg/l) KYLLÄ 15 % (>20 mg/l) 25 % (<20 mg/l) KYLLÄ

65 RA2084 Sulfidi Hach DR/2500 0,020 mg/l 25 % EI RA5003* Suolistoperäiset enterokokit / vedet SFS-EN ISO : pmy/100ml KYLLÄ RA5218 Toksisuus, valobakteeritesti ISO , Vibrio fischeri EI RA4038A +RA4039 Torjunta-aineet GC+LC mod. ISO ,005-0,5 µg/l % KYLLÄ RA4038A Torjunta-aineet GC-monijäämä mod. ISO LIITE, 0,005-0,5 µg/l % KYLLÄ RA4052 Öljyt ja rasvat gravimetrinen sis. menetelmä 10 mg/l 40 % EI LIITE 11 Ramboll Analytics T (5) Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) Akkreditointi RA2013 Sähkönjohtavuus SFS-EN ,1 ms/m 5 % (>4 ms/m) 10 % (<4 ms/m) KYLLÄ RA5217 Toksisuus, levätesti Inhibitiotesti (OECD 201 ja SFS-EN ISO 8692), Selenastrum capricornutum EI RA5216 Toksisuus, vesikirpputesti Akuutti toksisuus (OECD 202 ja ISO 6341 mod.), Daphnia magna EI RA2085 Typpi, kokonais-n, CFA SFS-EN ISO µg/l RA2021 Typpi, kokonais-n, Kjeldahl SFS ,0 mg/l 10 µg/l (50 70 µg/l) 15 % (>70 µg/l) KYLLÄ 15 % (>5 mg/l) 25 % (<5 mg/l) KYLLÄ RA4050 VOC 1+2 haihtuvat hiilivedyt mod. EN ISO mod. ISO LIITE % KYLLÄ RA4019 Öljyhiilivedyt (C10-C40) SFS-EN ISO ,05 mg/l /tarvittaessa 0,01 mg/l) 26 % KYLLÄ

66 1 (2) LIITE 11 Ramboll Analytics T Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) Akkreditointi RA4032 Alkyylifenolit ja etoksylaatit kiinteä sis. men. UPLC/MS/MS 0,001-0,2 mg/kg ka liite 40 % KYLLÄ RA3000 Alumiini, ICP-MS SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 10 mg/kg ka 25 % EI RA3000 Antimoni, ICP-MS SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 0,5 mg/kg ka 25 % KYLLÄ RA3000 Arseeni, ICP-MS SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 1 mg/kg ka 25 % KYLLÄ RA3000 Elohopea, ICP-MS SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 0,1 mg/kg ka 25 % KYLLÄ RA3000 Fosfori, ICP-MS SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 100 mg/kg ka 20 % EI RA3000 Kadmium, ICP-MS SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 0,2 mg/kg ka 20 % KYLLÄ RA3000 Kalium, ICP-MS RA3000 Kalsium, ICP-MS RA3000 Koboltti, ICP-MS SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 100 mg/kg ka 25 % EI SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 100 mg/kg ka 25 % EI SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 1 mg/kg ka 20 % KYLLÄ RA3013 Kromi(VI) muunneltu SFS-EN mg/kg ka 30 % EI RA3000 Kromi, ICP-MS RA3000 Kupari, ICP-MS RA3000 Lyijy, ICP-MS RA3000 Magnesium, ICP-MS SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 1 mg/kg ka 25 % KYLLÄ SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 10 mg/kg ka 25 % KYLLÄ SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 1 mg/kg ka 25 % KYLLÄ SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 100 mg/kg ka 25 % EI

67 RA2021 Typpi, kokonais- SFS-EN mg/kg ka 20 % KYLLÄ RA4016 Hehkutusjäännös 550 C SFS ,5 mg/l 5 % EI Akkreditointi LIITE 11 Ramboll Analytics T (2) Koodi Analyysi Menetelmä Määritysraja Mittausepävarmuus eri pitoisuusalueilla (%) RA3000 Mangaani, ICP-MS RA3000 Nikkeli, ICP-MS RA3000 Rauta, ICP-MS RA3000 Sinkki, ICP-MS RA2081 Syanidi, kokonais (maa) SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 5 mg/kg ka 25 % KYLLÄ SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 2 mg/kg ka 25 % KYLLÄ SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 10 mg/kg ka 30 % KYLLÄ SFS-EN ISO 16171, SFS-EN 16174, EPA 3051A 5 mg/kg ka 25 % KYLLÄ SFS-ISO 11262, SFS 5747, SFS-EN ISO ,5 mg/kg ka 30 % KYLLÄ RA4016 Kuiva-aine SFS 3008, ISO 11465, SFS- EN 872, SFS-EN , % (>30 %) 1,5% (<30 %) KYLLÄ RA2036 ph lietteestä ISO 10390, SFS-EN 13037, SFS-EN ±0,4 yks. EI

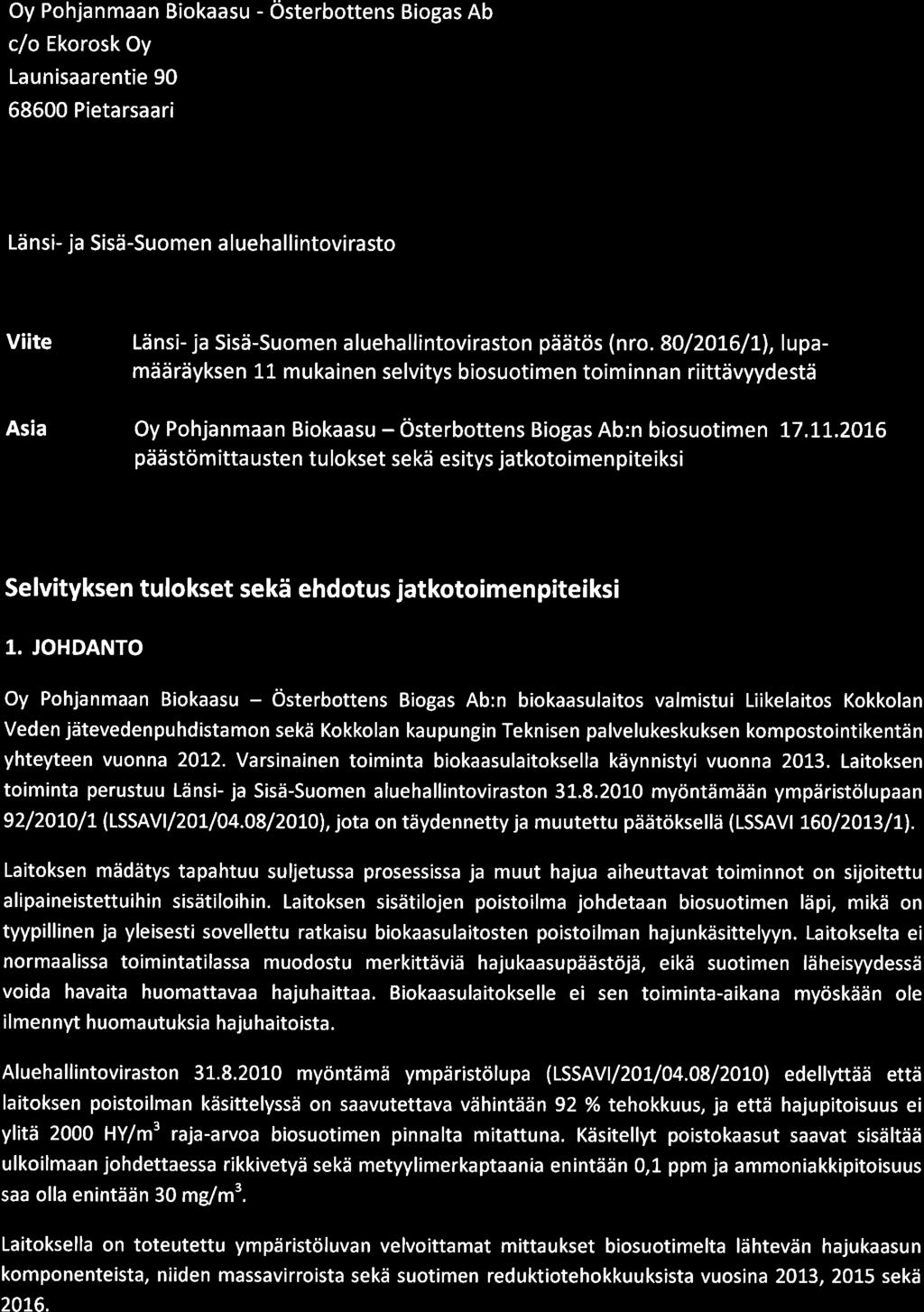

68 LIITE 12

69 LIITE 12

70 LIITE 12

71 LIITE 12

72 LIITE 12

73 LIITE 12

74 LIITE 12

75 Tutkimusraportti 182/ LIITE 12 Oy Pohjanmaan Biokaasu Österbottens Biogas Ab Kokkolan biokaasulaitoksen biosuotimen päästömittaukset vuonna 2016 Nab Labs Oy Anne Kiljunen

76 LIITE 12 Sisällys 1 Johdanto Aineisto ja menetelmät Mittauskohteet Mittausmenetelmät ja mittalaitteet Epävarmuustarkastelu Tulokset Tulosten tarkastelu Yhteenveto... 7 Nab Labs Oy. Kaikki oikeudet pidätetään. Tätä asiakirjaa tai osaa siitä ei saa kopioida tai jäljentää missään muodossa ilman Nab Labs Oy:n antamaa kirjallista lupaa.

77 LIITE Johdanto Nab Labs Oy mittasi Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab:n Kokkolan biokaasulaitoksen biosuotimen ammoniakki-, haju- ja pelkistyneiden rikkiyhdisteiden (TRS) päästöjä Mittausteknikko Mikael Kynsijärvi ja ympäristöasiantuntija Anne Kiljunen suorittivat mittaukset. Anne Kiljunen kirjoitti tutkimusraportin. 2 Aineisto ja menetelmät 2.1 Mittauskohteet Näytteet otettiin ennen biosuodinta ja biosuotimelta (=biosuotimen jälkeen). Ennen biosuodinta oleva näytteenottopaikka oli putki, jonka halkaisija oli 50 cm. Biosuotimelta näytteet otettiin huuvan (kuva 1) avulla 12 paikasta. Huuvan alaosan pinta-ala on 1m 2. Näytteenottopaikat sijoittuivat biosuotimelle kuvan 2 osoittamalla tavalla. Biosuotimen kokonaispinta-ala on 100 m 2. Kuva 1. Biosuodin ja näytteenottohuuva Kuva 2. Näytteenottopaikkojen sijoittuminen biosuotimelle.

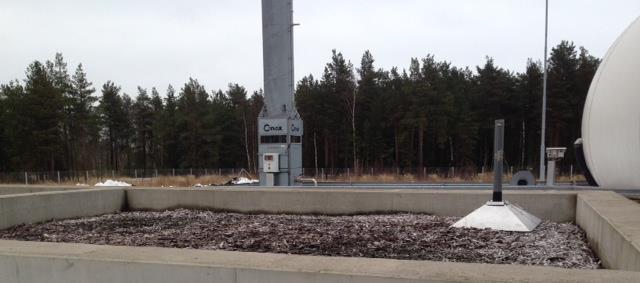

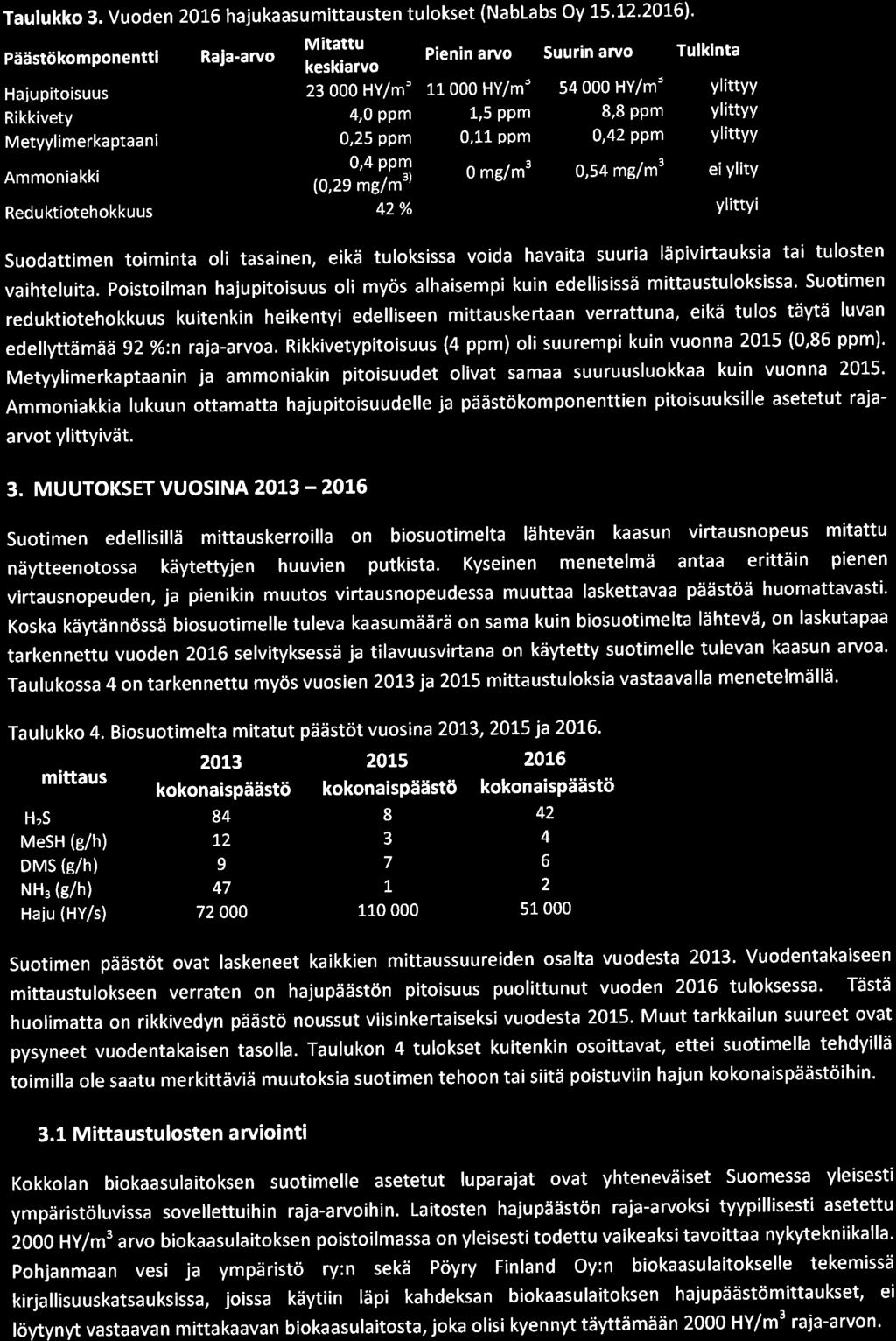

78 LIITE Mittausmenetelmät ja mittalaitteet Hajumittauksia eli olfaktometrisiä määrityksiä varten poistokaasua imettiin Nalophan NA -pusseihin (polyeteenitereftalaattia) tyhjiönäytteenottimilla. Kaasunäytteiden hajupitoisuus määritettiin standardiin SFS-EN perustuvalla olfaktometrisellä menetelmällä. Määrityksessä käytettiin ECOMA TO7 -olfaktometria ja siihen kuuluvaa ohjelmistoa. Määritykset tehtiin viimeistään 30 tunnin kuluessa näytteenotosta. Biosuotimelta vapautuvan kaasun keskimääräinen hajupitoisuus laskettiin standardia soveltaen käyttäen yksittäisten hajupitoisuuksien geometrista keskiarvoa. Pelkistyneiden rikkiyhdisteiden (TRS) pitoisuudet määritettiin samoista näytteistä kuin hajupitoisuudet. Määritykseen käytettiin Photovac Voyager PE -kaasukromatografia. Määritettävät yhdisteet olivat rikkivety (divetysulfidi, H 2S), metyylimerkaptaani (MeSH, CH 3SH) sekä dimetyylisulfidi (DMS, CH 3SCH 3). Ammoniakki määritettiin Dräger-ilmaisinputkilla suoraan näytekaasusta. Kaasujen virtausnopeus, lämpötila ja suhteellinen kosteus (RH %) mitattiin TSI VelociCalc Plus kuumalanka-anemometrilla. 2.3 Epävarmuustarkastelu Ammoniakkipitoisuuden ja pelkistyneiden rikkiyhdisteiden mittausepävarmuudeksi arvioidaan ±10 %. Biosuotimella virtausnopeus mitattiin halkaisijaltaan 10 cm:n putkesta (huuvan putki), mikä suhteutettuna samalla tilavuusvirralla keräimen koko alalle (1 m 2 ) antaa erittäin pienen virtausnopeuden. Pienikin muutos virtausnopeudessa muuttaa päästöä huomattavasti. Tämä on otettu huomioon päästöjä laskettaessa.

79 LIITE Tulokset Taulukossa 1 on ilmoitettu mittauspaikoista mitatut suureet (lämpötila, suhteellinen kosteus, suhteellisesta kosteudesta laskettu kosteussisältö ja virtausnopeus). Taulukko 1. Mitatut lämpötilat, suhteelliset kosteudet ja virtausnopeudet sekä lasketut kosteussisällöt. Mittauspaikat: biosuotimelle tuleva ja biosuotimelta lähtevä (biosuodin, 12 kpl). mittaus lämpötila suhteellinen kosteussisältö virtausnopeus [ C] kosteus, RH [%] [til-%] [m/s] 1 4,2 75,7 0,63 1,09* 2 2,8 91,8 0,63 1,28* 3 3,2 95,7 0,7 0,93* 4 2,4 94,6 0,69 1,06* 5 3,7 97,6 0,78 1,13* 6 3,3 98,6 0,78 1,13* 7 2,6 99,2 0,73 0,98* 8 2,8 98,8 0,74 0,98* 9 2,9 99,3 0,75 1,06* 10 2,4 99,4 0,75 1,20* 11 1,8 99,8 0,70 1,16* 12 2,3 ~100 0,70 1,22* 13 (tuleva) 16,5 61,4 1,14 10,42 *Virtausnopeus mitattuna näytteenottohuuvan halkaisijaltaan 10 cm putkesta. Biosuotimella virtausnopeus mitattiin halkaisijaltaan 10 cm:n putkesta, mikä suhteutettuna samalla tilavuusvirralla keräimen koko alalle (1 m 2 ) antaa erittäin pienen virtausnopeuden, ja pienikin muutos virtausnopeudessa muuttaa laskettavaa päästöä huomattavasti. Huuvan avulla mitattu tilavuusvirtaus oli keskimäärin 0,83 m 3 /s (tilavuusvirta normaalitilassa, kuiva kaasu). Käytännössä biosuotimelle tuleva kaasumäärä on sama kuin biosuotimelta lähtevä. Näin ollen laskuissa on käytetty biosuotimelta lähtevälle kaasulle samaa tilavuusvirtausta kuin saatiin mittausten perusteella biosuotimelle tulevalle eli 1,91 m 3 /s (tilavuusvirta normaalitilassa, kuiva kaasu).

80 LIITE 12 4 Taulukossa 2 on esitetty hajupitoisuudet ja -päästöt biosuotimella. Biosuotimen keskimääräinen hajupitoisuus on laskettu standardia SFS-EN soveltaen yksittäisten mittausten geometrisena keskiarvona. Hajupitoisuudet on ilmoitettu kahden merkitsevän numeron tarkkuudella. Taulukko 2. Hajupitoisuudet ja -päästöt biosuotimella. mittaus hajupitoisuus päästö tai virta päästö tai virta [HY/m 3 ] [HY/s] [milj. HY/h] huomautus päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m 2 13 (tuleva) virta, tuleva biosuodin keskimäärin ,8 päästö per 1 m 2 biosuodin yhteensä (100 m 2 ) päästö Taulukossa 3 on esitetty pelkistyneiden rikkiyhdisteiden ja ammoniakin pitoisuudet biosuotimella kuivassa kaasussa. Yksikkö on tilavuuden miljoonasosa [ppm]. Merkintä - tarkoittaa, että tulos alitti määritysrajan eli on noin 0. Taulukko 3. Pelkistyneiden rikkiyhdisteiden ja ammoniakin pitoisuudet biosuotimella kuivassa kaasussa. mittaus H2S MeSH DMS NH3 [ppm] [ppm] [ppm] [ppm] 1 4,4 0,30 0,39 0,7 2 4,5 0,42 0,54 0,3 3 2,8 0,39 0,53 0,7 4 3,5 0,35 0,46 0,7 5 3,4 0,34 0,43 0,5 6 2,8 0,24 0,35 0,4 7 7,0 0,29 0,30 0,6 8 8,8 0,24 0,25 0,1 9 4,4-0,22 0,5 10 3,3 0,18 0, ,5 0,11 0, ,5 0,14 0,20-13 (tuleva) 9,4 0,19 0,19 2,0 biosuodin keskimäärin 4,0 0,25 0,34 0,4

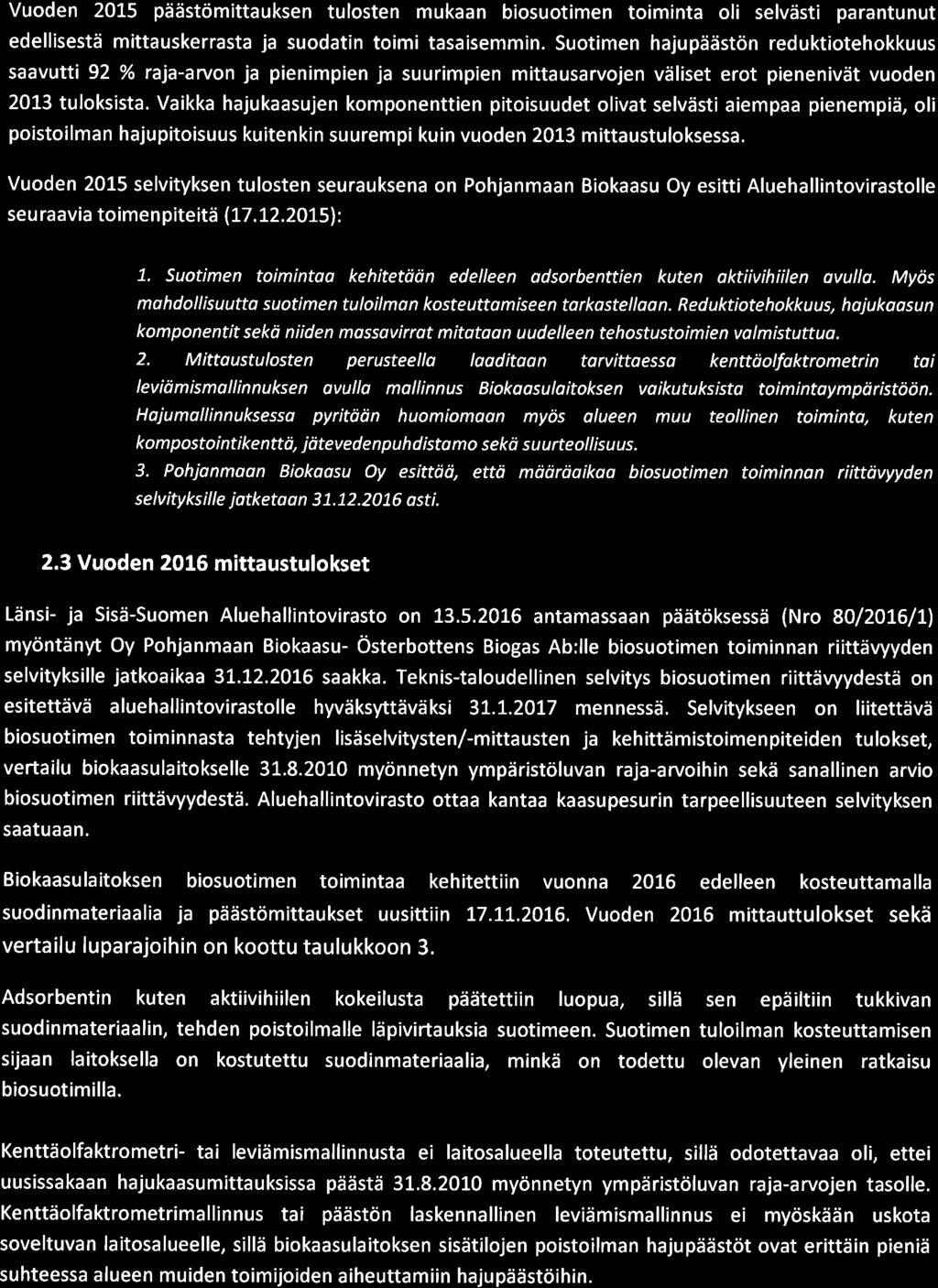

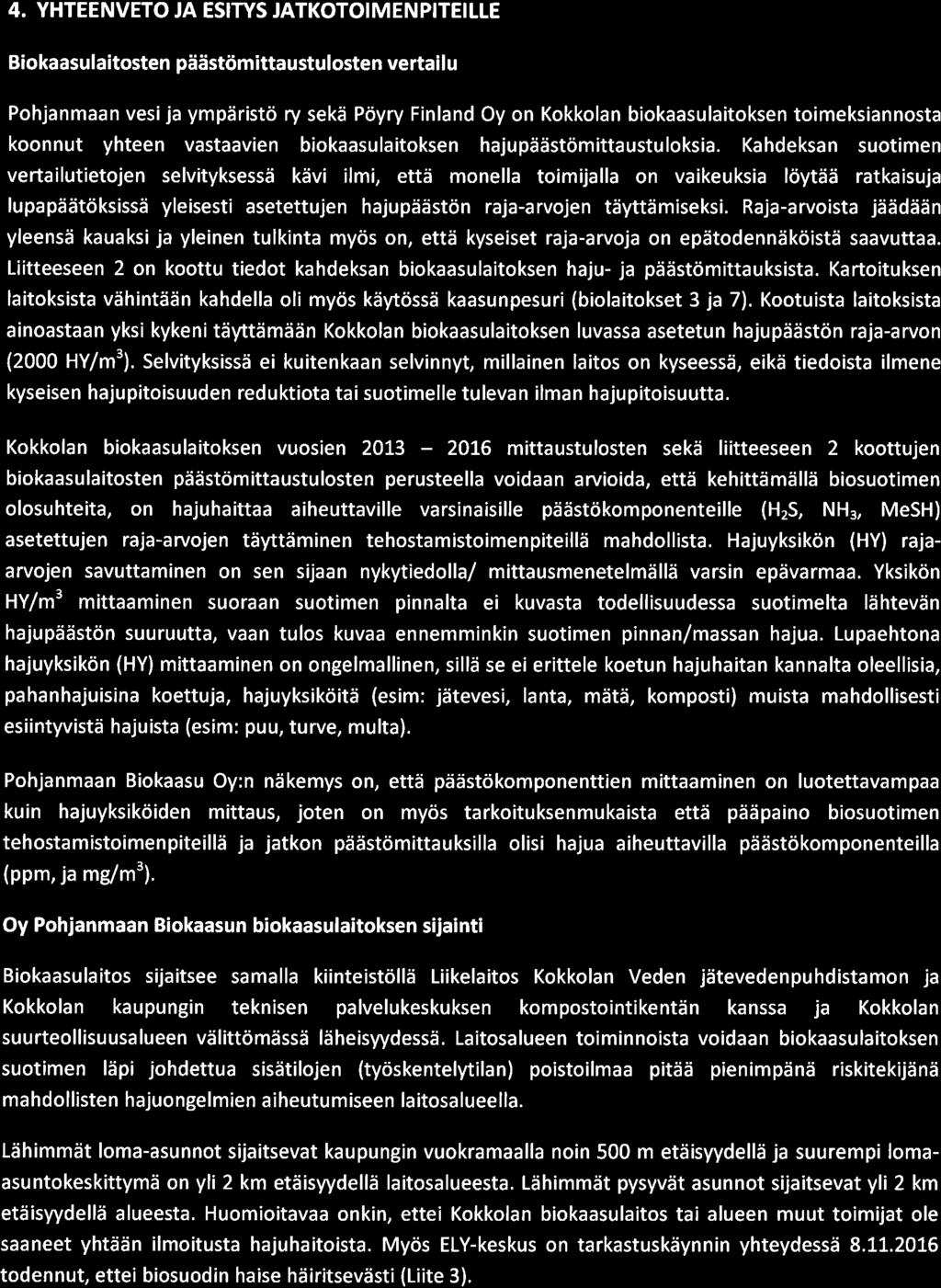

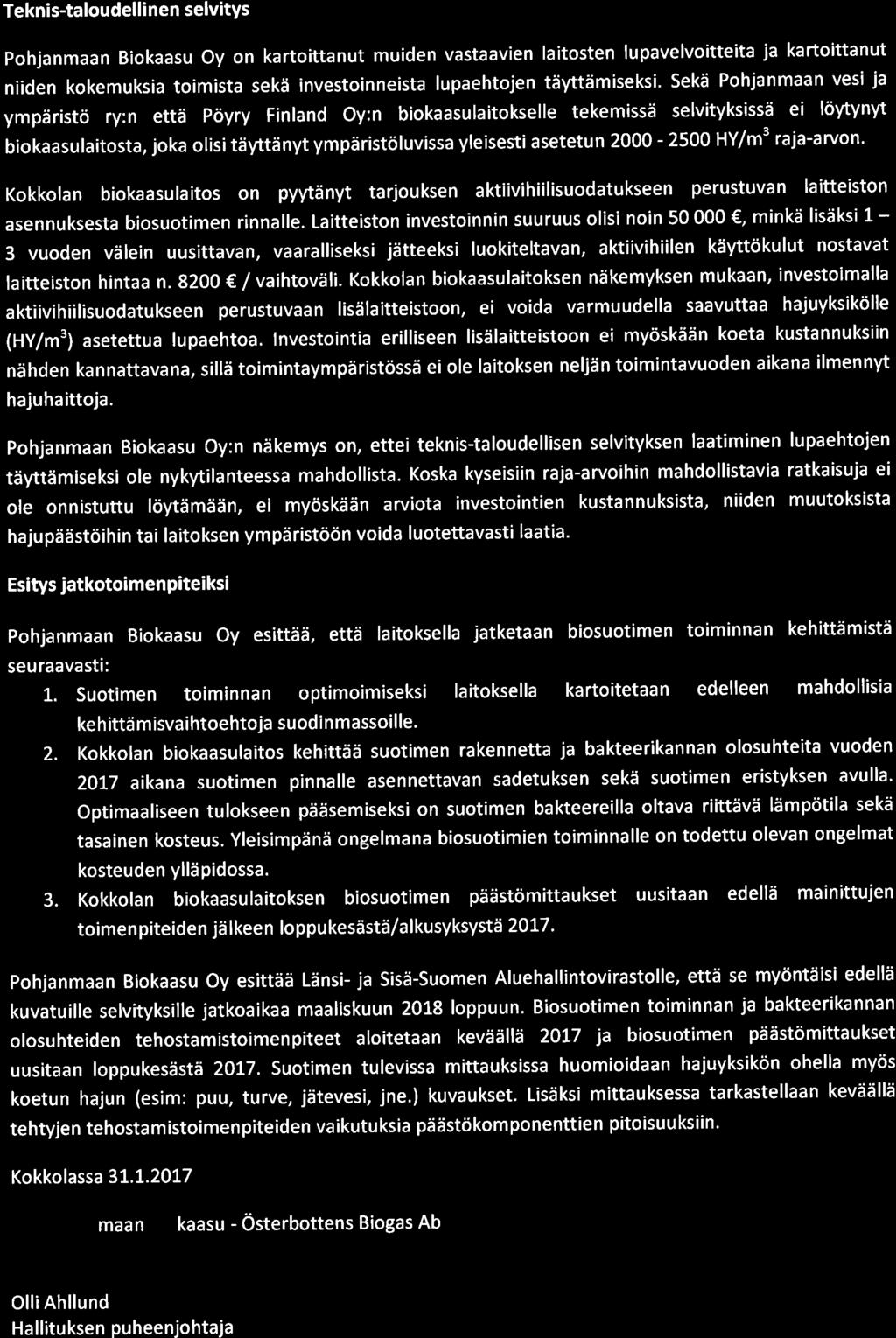

81 LIITE 12 5 Taulukossa 4 on ilmoitettu rikkiyhdisteiden ja ammoniakin pitoisuudet biosuotimella kuivassa kaasussa normaalitilassa (0 C, 101,3 kpa), yksikkö milligrammaa kuutiometrissä (mg/m 3 ). Tulokset on ilmoitettu myös rikkinä ja typpenä normaalitilassa, yksikkö milligrammaa kuutiometrissä (mg/m 3 ). Rikin ja typen määrä on laskettu pelkistyneiden rikkiyhdisteiden ja ammoniakin määrästä. Merkintä - tarkoittaa, että tulos alitti määritysrajan eli on noin 0. Taulukko 4. Pelkistyneiden rikkiyhdisteiden, ammoniakin, rikin ja typen pitoisuudet biosuotimella kuivassa kaasussa normaalitilassa (0 C, 101,3 kpa). mittaus H2S MeSH DMS NH3 rikkiä typpeä [mg/m 3 ] [mg/m 3 ] [mg/m 3 ] [mg/m 3 ] [mg S/m 3 ] [mg N/m 3 ] 1 0,54 7,3 0,44 2 0,23 7,8 0,19 3 0,54 5,3 0,44 4 0,54 6,1 0,44 5 0,38 5,9 0,31 6 0,31 4,9 0,25 7 0,46 10,9 0,38 8 0,08 13,3 0,06 9 0,38 6,6 0, , , ,7-13 (tuleva) 0,41 1,5 14,0 1,3 biosuodin keskimäärin 6,1 0,54 0,94 0,29 6,5 0,24 Taulukossa 5 on ilmoitettu pelkistyneiden rikkiyhdisteiden, ammoniakin, rikin ja typen päästöt ja massavirrat biosuotimelta kuivassa kaasussa normaalitilassa (0 C, 101,3 kpa), yksikkö grammaa tunnissa (g/h). Merkintä tarkoittaa, että tulos alitti määritysrajan eli oli noin 0. Taulukko 5. Pelkistyneiden rikkiyhdisteiden, ammoniakin, rikin ja typen päästöt ja massavirrat biosuotimelta kuivassa kaasussa normaalitilassa (0 C, 101,3 kpa). mittaus H2S MeSH DMS NH3 rikkiä typpeä [g/h] [g/h] [g/h] [g/h] [g/h] [g/h] huomautus 1 0,037 0,030 päästö per 1 m 2 2 0,016 0,013 päästö per 1 m 2 3 0,037 0,030 päästö per 1 m 2 4 0,037 0,030 päästö per 1 m 2 5 0,026 0,022 päästö per 1 m 2 6 0,021 0,017 päästö per 1 m 2 7 0,032 0,026 päästö per 1 m 2 8 0,005 0,004 päästö per 1 m 2 9 0,026 0,022 päästö per 1 m päästö per 1 m päästö per 1 m päästö per 1 m 2 13 (tuleva) 98 2,8 3,6 10,6 96 8,7 virta biosuodin keskimäärin 0,42 0,04 0,06 0,020 0,020 0,016 päästö per 1 m 2 biosuodin yhteensä ,6 päästö

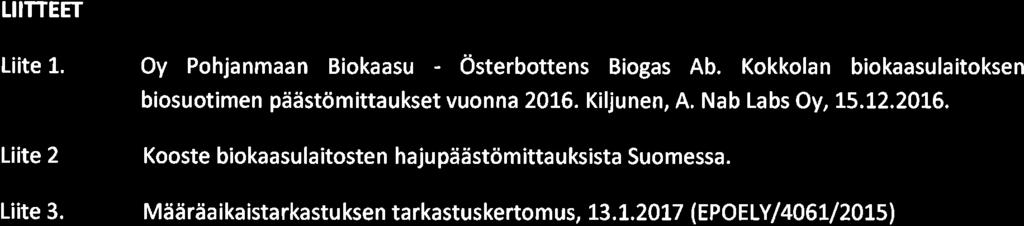

82 LIITE 12 6 Reduktio eli päästöjen vähenemä (mittauspaikka 13 => koko biosuodin) on esitetty taulukossa 6. Taulukko 6. Lasketut reduktiot. mittaus reduktio [%] H2S 58 MeSH pitoisuus kasvaa hieman DMS pitoisuus kasvaa hieman TRS-rikki 53 NH3 / typpi 81 hajupäästö 46 4 Tulosten tarkastelu Taulukossa 7 on ilmoitettu biosuotimelta vapautuvan kaasun luparajat sekä mittauksissa saadut tulokset. Vaikka ppm/m 3 ei olekaan mikään käytetty pitoisuuden yksikkö, niin rikkivedyn ja metyylimerkaptaanin pitoisuudet olivat suuremmat kuin luparaja. Hajupitoisuus oli myös suurempi kuin luparaja. Ammoniakin pitoisuus oli pienempi kuin luparaja. Taulukko 7. Oy Pohjanmaan Biokaasu-Österbottens Biogas Ab:n biosuotimelta vapautuvan kaasun luparajat ja mittaustulokset vuonna luparaja mittaustulos v hajupitoisuus HY/m 3 (reduktio 92 %) HY/m 3 (reduktio 46 %) H2S 0,1 ppm/m 3 4,0 ppm 6,1 mg/m 3 MeSH 0,1 ppm/m 3 0,25 ppm 0,54 mg/m 3 NH3 30 mg/m 3 0,4 ppm 0,29 mg/m 3 Taulukossa 8 on esitetty edellisten vuosien (Saarinen ja Keskitalo 2013: Oy Pohjanmaan Biokaasu Österbottens Biogas Ab, biokaasulaitoksen haju- ja hajuyhdistepäästöt., Keskitalo 2015: Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab:n Kokkolan biokaasulaitoksen biosuotimen ja soihtupolton päästömittaukset huhtikuussa 2015) ja vuoden 2016 mittaustulokset. Vuoteen 2015 verrattuna biosuotimelta vapautuvan kaasun hajupitoisuus [HY/m 3 ] oli nyt pienempi. Rikkivetypitoisuus [ppm] oli suurempi kuin vuonna Metyylimerkaptaanin, dimetyylisulfidin ja ammoniakin pitoisuudet [ppm] olivat samaa suuruusluokkaa kuin vuonna Taulukko 8. Biosuotimelta mitatut pitoisuudet vuosina 2013, 2015 ja mittaus pitoisuus pitoisuus pitoisuus pitoisuus pitoisuus pitoisuus [ppm] [mg/m 3 ] [ppm] [mg/m 3 ] [ppm] [mg/m 3 ] H2S 7,7 11 0,86 1,3 4,0 6,1 MeSH 0,73 1,5 0,21 0,44 0,25 0,54 DMS 0,47 1,2 0,42 1,2 0,34 0,94 NH3 8,7 6,1 0,25 0,19 0,4 0,29 haju pitoisuus [HY/m 3 ] pitoisuus [HY/m 3 ] pitoisuus [HY/m 3 ]

83 LIITE 12 7 Taulukossa 9 on esitetty edellisten vuosien (2013 ja 2015) ja vuoden 2016 mittaustulosten perusteella lasketut päästöt. Vuosien 2013 ja 2015 tulokset on laskettu myös menetelmällä, missä biosuotimelle tuleva tilavuusvirta on sama kuin biosuotimelta lähtevä. Taulukko 9. Biosuotimelta mitatut päästöt vuosina 2013, 2015 ja mittaus kokonaispäästö* kokonaispäästö kokonaispäästö [g/h] [g/h] [g/h] H2S MeSH DMS NH kokonaispäästö kokonaispäästö kokonaispäästö haju [HY/s] [HY/s] [HY/s] *laskennassa käytetty tilavuusvirtaa kosteassa kaasussa, tietoa kaasun kosteudesta ei ollut saatavilla. 5 Yhteenveto Nab Labs Oy mittasi Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab:n Kokkolan biokaasulaitoksen biosuotimen ammoniakki-, haju- ja pelkistyneiden rikkiyhdisteiden (TRS) päästöjä Rikkivedyn (H 2S) ja metyylimerkaptaanin (MeSH) pitoisuudet olivat suuremmat kuin luparaja. Hajupitoisuus [HY/m 3 ] oli suurempi kuin luparaja. Ammoniakin pitoisuus oli pienempi kuin luparaja. Vuoteen 2015 verrattuna biosuotimelta vapautuvan kaasun hajupitoisuus [HY/m 3 ] oli nyt pienempi. Rikkivetypitoisuus [ppm] oli suurempi kuin vuonna Metyylimerkaptaanin, dimetyylisulfidin ja ammoniakin pitoisuudet [ppm] olivat samaa suuruusluokkaa kuin vuonna 2015.

84 LIITE 12 Kooste biokaasulaitosten hajupäästömittauksista Suomessa. LIITE 2 Laitos Hajupitoisuus Rikkivety Ammoniakki Metyylimerkaptaani Reduktiotehokkuus Raja arvo (Kokkolan bkl) 2000 HY/m 3 0,1 ppm 0,1 ppm 30 mg/m 3 92 % Kokkola ,8 0, % Kokkola ,86 0,21 0,25 92 % Kokkola ,25 0,29 42 % Biolaitos ,001 0, % Biolaitos ,05 0,03 31,3 23 % Biolaitos 3 (1/8) ,39 1 (200 ppm) 81 % Biolaitos 3 (2/8) ,015 (18 ppm) 98 % Biolaitos 3 (3/8) ,13 (48 ppm) 78 % Biolaitos 3 (4/8) ,45 0,081 (23 ppm) 99 % Biolaitos 3 (5/8) ,014 0,18 (8 ppm) 98 % Biolaitos 3 (6/8) ,26 (15,5 ppm) 92 % Biolaitos 3 (7/8) ,032 0,1 (4 ppm) 97 % Biolaitos 3 (8/8) ,32 0,31 (9,8 ppm) 98 % 1) Biolaitos ,07 0, ) Biolaitos ,21 0, ) Biolaitos ,33 0 5,1 99,9 1) Biolaitos ,01 0, ) Biolaitos , ) Tammisto, S. Biokaasulaitosten hajupäästöt. HAMK 2014.

85 LIITE 12 TARKASTUSKERTOMUS EPOELY/4061/2015 Etelä-Pohjanmaan ELY Oy Pohjanmaan Biokaasu - Österbottens Biogas Launisaarentie , PIETARSAARI Määräaikaistarkastus, laaja Aika: kello 09:30 Paikka: Kokkola, biokaasulaitos Läsnäolijat: Käsitellyt asiat: Esa Jokela Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab esa.jokela@kokkola.fi Ville Sydänmetsä Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab ville.sydanmetsa@kokkola.fi Risto Lauri Oy Pohjanmaan Biokaasu - Österbottens Biogas Ab risto.lauri@kokkola.fi Johanna Wikström Etelä-Pohjanmaan ELY-keskus johanna.wikstrom@ely-keskus.fi 1. YMPÄRISTÖLUVAT LSSAVI/201/04.08/2010 ( ) Biokaasulaitoksen toiminta LSSAVI/13/04.08/2010 ( ) Lupamääräysten muutos LSSAVI/6425/2015 ( ) Ympäristöluvan lupamääräyksen 11 mukainen selvitys/ määräajan pidentäminen biosuotimen toiminnan riittävyyden selvityksille 2. TARKASTUKSEN PERUSTE Tarkastus on Etelä-Pohjanmaan ELY-keskuksen valvontasuunnitelman mukainen. Oy Pohjanmaan Biokaasu - Österbottens biogas Ab kuuluu valvontaluokkaan 1, jolloin valvovan viranomaisen määräaikaistarkastus tehdään vuosittain. Tarkastus on maksullinen YSL (527/2014) 205. Seuraava määräaikaistarkastus on valvontasuunnitelman mukaisesti vuoden 2017 aikana. Edellinen ETELÄ-POHJANMAAN ELINKEINO-, LIIKENNE- JA YMPÄRISTÖKESKUS Kutsunumero PL 156, Seinäjoki kirjaamo.etela-pohjanmaa@elykeskus.fi

86 LIITE 12 Tarkastuskertomus LIITE 3 EPOELY/4061/2015 määräaikaistarkastus on tehty Tämän lisäksi on tehty suppea määräaikaistarkastus , koskien aluehallintovirastossa vireillä olevaa biokaasulaitoksen ympäristölupahakemusta ja ELY-keskuksen asiaan kuuluvan lausunnon valmistelua. Pyydetään tarkastamaan laitoksen laskutusosoitetiedot: Laskutusosoite: Ab Ekorosk Oy Co Oy Pohjanmaan Biokaasu - Österbottens Biogas Launisaarentie Pietarsaari Mikäli käytössä sähköinen laskutus verkkolaskutusosoite: välittäjätunnus: 3. BIOSUODATIN LSSAVI antoi (päätös LSSAVI/6425/2015 ( ) lisäaikaa biosuotimen riittävyydestä tehtävän teknis-taloudellisen selvityksen tekemiselle Oy Pohjanmaan Biokaasu - Österbottens biogas Ab:n hakemuksen mukaisesti asti. Jokelan mukaan testausta olisi vielä mahdollisesti tarpeen tehdä, koska kaikkia suotimen parantamistoimenpiteitä ei ehditä kokeilla ja osoittaa näytteillä. Biosuotimella käytiin jatkotarkastuksessa Tarkastushetkellä oli pakkasta - 6 C, eikä vielä lumipeitettä. Biosuodin ei haissut häiritsevästi. Sydänmetsän mukaan biosuotimeen on vaihdettu materiaalit ja tämän jälkeen on tehty mittaukset. Mahdollisesti mittaukset uusitaan kertaalleen vielä materiaalin kostutuksen jälkeen. Oy Pohjanmaan Biokaasu - Österbottens biogas Ab voi vielä tarpeelliseksi katsoessaan hakea lisäaikaa teknistaloudellisen selvityksen tekemiselle Aluehallintovirastosta. 4. DEMON Demon ei toimi. Lähes kaikki biokaasulaitoksen jätevesistä 2016 on johdettu suoraan Kokkolan Veden jätevedenpuhdistamon tulovirtaamaan. Demonin toimimattomuus kuormittaa Kokkolan Veden jätevedenpuhdistamoa. Oy Pohjanmaan Biokaasu - Österbottens biogas Ab on jättänyt jatkuvan poikkeustilanneilmoituksen VAHTI järjestelmään. ELY-keskus edellytti Oy Pohjanmaan Biokaasu - Österbottens biogas Ab:lta viime määräaikaistarkastuksen jälkeen selvitystä demonin toimintaongelmista ja esitystä mädätteen kuivatusvesien esikäsittelemiseksi. Selvitystä ei ole laadittu. Jokelan mukaan Kokkolan vesi pystyy ottamaan biokaasulaitoksen jätevedet ja käsittelemään ne, joten biokaasulaitoksen jätevedet käsitellään nykytilanteessakin biokaasulaitoksen esikäsittelymenetelmän toimimattomuudesta huolimatta 2/5

87 LIITE 12 Tarkastuskertomus EPOELY/4061/2015 asianmukaisesti. Tilanne tulee vastaan siinä tilanteessa, mikäli jätevedenpuhdistamolle ilmenee tarvetta ottaa vastaan uusia jätevesivirtoja ja kapasiteetti alkaa käydä rajalliseksi. Joikelan mukaan biokaasulaitoksen esikäsittelymenetelmän muuttamisentarve arvioidaan jätevedenpuhdistamon ympäristölupa-asian yhteydessä. 3/5 5, REAKTORIT Biokaasulaitoksella ilmeni keväällä ongelmia reaktorien pohjalle kerääntyneen hiekansekaisen lietteen johdosta (häiriöilmoitus 5/2015). Biokaasulaitos arvioi tuolloin toimenpiteiksi 1- reaktorin alasajoa ja tyhjennystä varoaltaaseen. Tyhjennys varoaltaaseen ei kuitenkaan ollut mahdollista, koska varoaltaita ei ole pinnoitettu. Sydänmetsän mukaan prosessiin lisätty hiekanpoistoyksikkö auttoi vähitellen asiaan, eikä lietesakkapinta ole enää noussut. Reaktorit ovat toimineet prosessiin lisätyn hiekanpoistoyksikön jälkeen asianmukaisesti. Reaktorin pohjalle aiemmin häiritsevästi kertynyt sakkakerros on pikkuhiljaa alkanut laskea, joten tällä hetkellä tilanne parempi. Wikström tiedusteli, onko suurempi reaktorien huolto vielä kuitenkin edelleen ajankohtainen. Sydänmetsän mukaan laajalle huollolle ei ole enää välitöntä tarvetta, vaan biokaasulaitos on voinut palata tämän tyyppisten reaktoreiden normaaliin huoltoväliin, joka on 5-10 vuotta. Laitosta on ajettu tällä hetkellä kolme vuotta. 6. LAITOKSELLE VASTAANOTETUN LIETTEEN KOHONNEET METALLIPITOISUUDET Biokaasulaitos ilmoitti ELY-keskukseen , että laitoksen omavalvonnassa on havaittu, että vastaanotetuissa sakolietteissä on toistuvasti havaittu lannoitevalmisteasetuksen (MMM asetus nro 24/11) ylittäviä metallipitoisuuksia. Kevään ja kesän aikana vastaanottoaltaista 2x/kk otettavat seurantanäytteet ovat toistuvasti ylittyneet elohopean (raja-arvo 1,0 mg/kg ka) ja kadmiumin (raja-arvo 1,5 mg/kg ka) suurimmat sallitut pitoisuudet. Biokaasulaitoksen mädätteen laadussa ylityksiä ei kuitenkaan ole havaittu kuluneena vuonna. Pohjanmaan biokaasu Oy tarkkailee mädätteen laatua hyväksytyn tarkkailuohjelman mukaisesti kaksi kertaa vuodessa helmikuussa ja heinäkuussa. Mädätettä tulee laitoksella noin 3600t /6kk. Mädätteessä on ollut laitoksen koko toiminta-aikana ainoastaan yksi ylitys 11/2013. Toimenpiteiksi Pohjanmaan Biokaasu Oy lisäsi tiedotusta jätteenkuljettajille kaluston riittävästä puhdistamisesta, erityisesti uusille jätteenkuljettajille, jotka liikkuvat myös suurteollisuusalueella. Syyskuun- Marraskuun loppuun 2016 on otettu 6 kertaa sakokaivolietteen tarkkailunäytteet, eikä ylityksiä ole enää ollut. Tilannetta seurataan ja mikäli mädätteen laadussa ilmenee ylityksiä tulee tilanteesta jättää poikkeustilanneilmoitus. 7. VAROALLAS Biokaasulaitoksen varoallasta käytiin katsomassa laitoskierroksella jatkotarkastuksessa Altaan perustat on vaaittu, kaivettu sekä salaojitettu

88 LIITE 12 Tarkastuskertomus EPOELY/4061/2015 4/5 niin, että tarvittaessa on mahdollista alentaa pohjaveden pintaa, mikäli pohjavesi poikkeuksellisesti pääsee nousemaan allasrakenteisiin. Suunnitelmaa altaan pinnoittamisesta ja aikataulua ei ole vielä tullut ELY-keskukseen. Määräys altaasta on Kokkolan Teknisen palvelukeskuksen ympäristölupapäätöksessä ja asiasta on mainittu Tekpan määräaikaistarkastuksella Tekpa ilmoituksen perusteella allas pinnoitetaan, josta suunnitelma aikatauluineen toimitetaan biokaasulaitoksen toimesta ELY-keskukselle hyvissä ajoin ennen pinnoitustyön aloittamista. Altaan pinnoitussuunnitelmat aikatauluineen tulee toimittaa kuukautta ennen rakentamista ELY-keskukseen. Keskusteltiin altaan käytöstä. Altaaseen voidaan varastoida sakoliete-eriä, jota ei voida ottaa vastaan biokaasulaitoksen tiloihin huoltojen aikana tai esimerkiksi tilanteessa, jolloin liete-erä on pilaantunut tai vaatii lisätutkimista. Altaassa ei kuitenkaan voida varastoida pitkiä aikoja jätteitä, jotta allasta on mahdollista käyttää varoaltaana. Näin ollen altaaseen vastaanotetut liete-erät tulee ohjata aina viipymättä jatkokäsittelyyn. Jokelan mukaan Kokkolan Veden jätevedenpuhdistamolla voisi olla tarvetta myös altaalle hiekkaisten jätevesilietteiden vastaanottamiselle. Wikströmin mukaan asia tulee ottaa esille Kokkolan Veden jätevedenpuhdistamon valvonnassa. 8. BAT-päätelmät Kun direktiivilaitoksen pääasiallista toimintaa koskevat BAT-päätelmät julkaistaan, toiminnanharjoittajan tulee toimittaa kuuden kuukauden kuluessa valvontaviranomaiselle selvitys siitä, onko toiminta BAT-päätelmien mukaista (YSL 80 ). Valvontaviranomainen arvioi selvityksen perusteella, onko lupaa tarkistettava. Jos lupaa on tarve tarkistaa, valvontaviranomainen määrää toiminnanharjoittajaa jättämään tarkistamista koskevan hakemuksen lupaviranomaisele aikaisintaan 6 kk kuluessa. Neljän vuoden kuluttua BAT-päätelmien julkaisusta laitosten toiminnan tulee olla kyseisten lupaehtojen mukaista. Jätteidenkäsittelyn vertailuasiakirjojen BREFien (Waste Treatments, WT) 1. luonnos on julkaistu joulukuussa 2015 joka löytyy verkko-osoitteesta: FI/Kulutus_ja_tuotanto/Paras_tekniikka_BAT/Vertailuasiakirjat 9. RAPORTOINTI JA MUU KIRJELMÖINTI Biokaasulaitoksen vuosiyhteenveto ja VAHTI lomakkeet on raportoitu asianmukaisesti Wikström lisää VAHTIin uuden pisteen varoaltaalle altaan käyttöönoton tullessa ajankohtaiseksi, Muu kirjelmöinti 9/2015 saapui ELY-keskukseen Biokaasulaitoksen yhteenvetoraportit 2013 ja 2014, joihin on korjattu ELY-keskuksen kehotuksesta virheelliset laboratoriotulokset. 10. HÄIRIÖ JA POIKKEUSTILANTEET Asiakas: Oy Pohjanmaan Biokaasu - Österbottens Biogas,

89 LIITE 12 Tarkastuskertomus EPOELY/4061/2015 Pohjanmaan biokaasu Oy:ltä on tullut seuraavat poikkeustilanneilmoitukset: (REKTOREIHIN KERTYVÄ HIEKKASAKKA), sekä säännölliset häiriöilmoitukset DEMONIN ohittamisesta. 5/5 Tarkastuksen tulos: Laillinen tila Jatkotoimenpiteet: Edellytetään toimenpidettä Suunnitelma varoaltaan pinnoittmaisesta kuukautta ennen pinnoituksen aloittamista Laadittu: Kokkolassa Johanna Wikström Etelä-Pohjanmaan ELY Tarkastuksesta perittävä maksu: Tarkastuksesta peritään Ympäristönsuojelulain (527/2014) 205 :n ja ELY-keskuksen valvontaohjelman perusteella 1270,00. Maksun suuruus perustuu Valtioneuvoston asetukseen elinkeino -, liikenne - ja ympäristökeskusten, työ - ja elinkeinotoimistojen sekä kehittämis - ja hallintokeskuksen maksullisista suoritteista vuonna 2016(1731 / 2015) Maksun määräytymisen perusteet: Jakelu: Määräaikaistarkastus, laaja A: Isot IED-laitokset, muut isot laitokset, isot laitoskokonaisuudet Läsnäolijat
