1 RT tuotetieto 1 tuotetieto toukokuu 2018 RT Talo Talo 90 RT tuotetieto X5 SfB RT CAD/BIM 1 (8) RAKENTAMISEN RATKAISUT Sejo Oy Sejo Oy toimittaa laadukkaita LVI-putkikannakkeita ja laajan valikoiman kiinnitys- ja asennustarvikkeita teollisuuden tarpeisiin, talonrakennukseen ja saneerauskohteisiin. Asennustekniikan asiantuntemus sekä nopeat ja luotettavat toimitukset ovat asiakaspalvelumme lähtökohtana. Toimiva varastointijärjestelmä on tärkeä osa palveluamme ja tämä takaa myös tuotteiden nopean saatavuuden. Työmaille toimitettavat konttimme ovat erinomainen tapa taata LVI-tarvikkeiden jatkuva saatavuus koko työprojektin ajaksi. RAKENTAMISEN RATKAISUT Putki- ja ilmastointikannakkeet Kiinnitystarvikkeet Kiskokannatusjärjestelmät Sprinkleriasennustarvikkeet Putkivarusteet ja värinänvaimentimet Ruuvit, pultit ja mutterit Palokatkotuotteet Lattialämmityslevyt Sähkö- ja käsityökalut Kaasu- ja sähköhitsaustuotteet Asennusnostimet Työvaatteet Konttipalvelut AN/Grano Oy/Rakennustieto Oy Rakennustietosäätiö RTS sr sr 2018 Tämän kortin asiatiedoista vastaa toimeksiantaja.

2 RT tuotetieto 2 SEJO-ASENNUSKISKO Muuntojoustava kiskoasennusjärjestelmä yhteiskannatukseen. Käyttökohteet Asennuskisko soveltuu kevyisiin ja keskiraskaisiin LVISasennuksiin. Asentaminen onnistuu helposti betoniruuvilla tai kiilaankkurilla. Sarja sisältää asennuskiskot kokoluokassa 27/15 ja 27/25, pikalukituskiinnikkeet, konsolit ja päätytulpat. Materiaali Esigalvanoitu teräs , DIN EN mukaan. Pikakierrelukko M8 ja pikakasauskiinnike M8 Nopea pikalukituskiinnike, johon voidaan kiinnittää putkipitimet kierretangolla. Korkeuden säätö on mahdollista kiskon sisällä. Asentaminen on helppoa käännä lukituskiinnike, lisää kierretanko + mutteri ja kiristä Pikakasauskiinnike, jota voidaan käyttää esimerkiksi konsolin kiinnittämiseksi kiskoon. Voidaan käyttää myös normaalin lukituskiinnikkeen tavoin lisäämällä aluslevy. Materiaali Sinkitty teräs LVI-koodi Nimike Yksikkö Pakkauskoko Pikakierrelukko M8* kpl 100 kpl Pikakasauskiinnike M8 kpl 100 kpl *) Tekniset tiedot: Fz = 1,5 kn, Fx = 0,8 kn LVI-koodi Nimike Yksikkö Asennuskisko 27/15/1,25, 2 m kpl Asennuskisko 27/25/1,25, 2 m kpl Pikalukituskiinnike M8 x 35 mm kpl Pikalukituskiinnike M8 x 75 mm kpl Pikalukituskiinnike M8 x 125 mm kpl Pikakierrelukko M8 kpl Pikakasauskiinnike M8 kpl Päätysuojus 27/15/1,25 kiskolle kpl Päätysuojus 27/25/1,25 kiskolle kpl Kiskon mitat (mm) Poikkileikkaus [cm 2 ] Maksimi pistekuormitus (veto) Fmax kn Jatkuva momentti (vääntö) Mq [Nm] 27/15/1,25 0,73 1, /25/1,25 0,98 1,50 10 Pikalukituskiinnike M8 tapilla Nopea pikalukituskiinnike valmiilla kierretapeilla, johon voidaan kiinnittää putkipitimet suoraan. Korkeuden säätö on mahdollista kiskon sisällä. Asentaminen on helppoa työnnä lukituskiinnike kiskoon ja kiristä mutteri Materiaali Sinkitty teräs Päätysuojus kiskolle Antaa viimeistellyn lopputuloksen asennukselle. Materiaali HD-PE, väri keltainen Maksimi pistekuormitus kapasiteetti F Maksimi momentti (vääntö) Mq LVI-koodi Nimike Pituus Yksikkö Pakkauskoko Pikalukituskiinnike 35 mm kpl 100 kpl M8 x 35 mm Pikalukituskiinnike 75 mm kpl 100 kpl M8 x 75 mm Pikalukituskiinnike M8 x 125 mm 125 mm kpl 50 kpl Tekniset tiedot: Fz = 1,5 kn, Fx = 0,8 kn LVI-koodi Nimike Yksikkö Pakkauskoko Päätysuojus 27/15/1,25 kiskolle kpl 100 kpl Päätysuojus 27/25/1,25 kiskolle kpl 100 kpl

3 RT tuotetieto 3 SEJOFIX- JA SEJOMIX-KISKOASENNUSJÄRJESTELMÄT Sejofix-kiskot, -kiinnitystarvikkeet, -kiskokulmat, -kiskojalustat ja -tarvikkeet erilaisiin LVI- ja rakennuskohteisiin. Sejofix-asennuskisko on muuntojoustava järjestelmä joka soveltuu kevyisiin ja keskiraskaisiin LVIS-asennuksiin sekä yhteiskannatuksiin. Materiaalivaihtoehdot Pintakäsittelemätön Galvanoitu Kuumasinkitty Haponkestävä (A4) Sähkösinkitty LV50 LV65 KV35 KV54 IV300 IV300 SÄ300 SÄ300 Käytäväosan yhteiskannatus Sejofix-kiskolla ja säätökulmalla. Säädön suunta Otsan säätö-/tukikulmaa käytetään otsarakenteen säätöön ja tukemiseen kiskokehärakenteen yhteydessä. Suunnittelemme ja kasaamme konsoli- ja muut kannakkeet asiakkaiden tarpeiden mukaan. LV65 LV50 KV42 KV54 IV500 IV500 JV40 JV65 JV65 JV40 SÄ Alakattokannatus Esimerkkikuvassa LVIS-tekniikka on asennettu vaiheittain eri kerroksiin. Kiskokehästä saa kannatuksen myös alas lasketuille katoille. SÄ Sejofix-jälkiasennuskannakkeella voi lisätä Sejofix-kiskoja jo olemassa oleviin kierretankokannatuksiin, kierretankokoot mm. Käyttökohteita ovat esim. maanalaiset väestönsuojat ja pysäköintihallit. Kiinnitysreikä =14 x ,5 mm A = 3.00 cm² /m = 2.73 kg/m I x-x = 6.10 cm 4 Z x-x = 2.87 cm³ r x-x = 1.42 cm I y-y = 9.17 cm 4 Z y-y = 4.44 cm³ r y-y = 1.74 cm M8 M10 M12 Asennusesimerkki M8 M10 M12 Asennusesimerkki

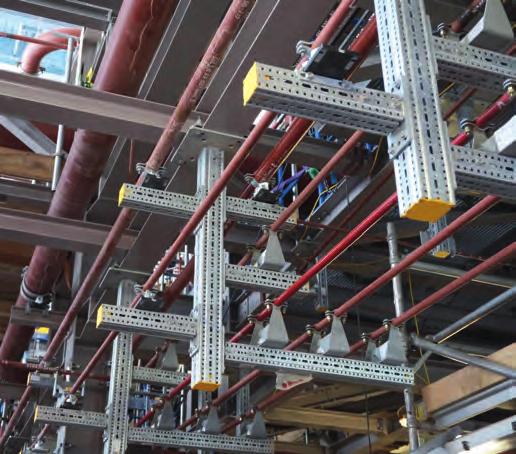

4 RT tuotetieto 4 FRAMO-JÄRJESTELMÄKISKOT Kestävä modulaarinen teräsrakenne Framo on hitsivapaa terästukijärjestelmä runkojen ja rakenteiden modulaariseen rakentamiseen. Framo mahdollistaa monipuoliset liitokset ilman läpivietyjä pultteja ja taustalevyjä. Koteloprofiileilla on korkea vääntökestävyys ja liitettyjen rakenneosien säätömahdollisuus. Yksi kiinnike kaikkia profiilikokoja ja liittimiä varten Framo kiinnitetään kierteittävillä ruuveilla. Kylmämuovatut ei-poraavat ruuvit muodostavat kierteet rei itettyihin Framo-profiileihin. Alhainen kierteiden muodostukseen tarvittava momentti ja hyvä puristusvoima takaavat luotettavan tärinää kestävän kiinnityksen. Kierteittävät ruuvit voidaan irrottaa ja käyttää uudelleen. Täydellinen järjestelmä modulaariselle teräsrakennerakentamiselle Framo 80 -järjestelmä Framo 100 -järjestelmä Asennus betoniin ja teräkseen Hitsivapaa modulaarinen teräsrakenne Parempi suorituskyky ja kevyempi rakenne Paras joustavuus ja nopeasti asennettava Muutokset runkoon ja moduuleihin voidaan tehdä helposti kentällä ilman ajanhukkaa, katkoksia tai rakentamista uudelleen Osat uudelleen käytettävissä purkamisen jälkeen Sama kierteistävä ruuvi kaikissa liitoksissa Yhteensopiva muiden Sikla-järjestelmien kanssa Korkea HCP-korroosionkestävyys vakiona Erityispinnoite täyttää vaativimmat korroosionkestävyysvaatimukset Sertifioidut testit Ensimmäinen kattava modulaarinen putkikiinnikkeistä ja tukirungosta koostuva tukijärjestelmä, joka on testatusti ja dokumentoidusti Euroopan standardien mukainen. Putkikiinnikkeiden kuormitustestaustiedot ovat harvinainen ja ainutlaatuinen etu prosessi- ja energiateollisuudessa. Rajapinnat ja kirjastot suunnittelun tukemiseksi SiCAD 2D/3D -kirjastojen avulla voidaan luoda piirustukset ja materiaaliluettelot napin painalluksella. Siklalla on CAD-kirjastot kaikille olennaisille rakennus- ja prosessiteollisuudessa käytettäville CAD-suunnittelualuistoille.

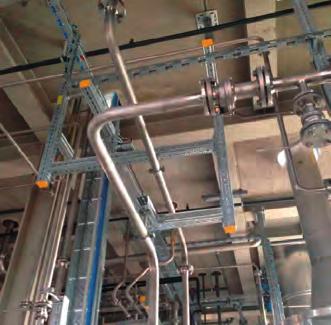

5 RT tuotetieto 5 FRAMO-JÄRJESTELMÄKISKOT JA PUTKIKANNAKKEET YHTEISKANNATUKSEEN A = <3092, FRAMO-JÄRJESTELMÄKISKOJEN JA PUTKIKANNAKKEIDEN ERILAISIA KÄYTTÖKOHTEITA VESIKATTOASENNUKSISSA

6 RT tuotetieto 6 MÜPRO PHONOLYT VALURAUTAVIEMÄREIDEN ÄÄNIERISTYSKANNAKKEET Phonolyt kiintopistekannake 40 db Käyttökohteet: Ihanteellinen kiintopistekannake valurautaiselle viemäriputkelle, täyttää äänieritysvaatimukset DIN 4109 ja VDI 4100 mukaisina. Soveltuu katto-, seinä- ja lattia-asennuksiin. Lattiaan tulevan putken ja kanavan kannakointiin. Sisäasennuksiin. Edut: Eristää putken akustisesti rakenteesta, Müprolan vulkanointi eristää ääntä tehokkaasti. Äänentason vaimennus jopa 40 db. Käytännöllinen nousuputken kannake täydellisellä ääneneristävyydellä. Vaihtelevalla staattisella kuormituksella vain pieni vaikutus ääneneristävyyteen. Kaksoiskannake suurille kuormille. Erikoispiirre: hyväksytty myös muoviputkille. Kannakkeella on saavutettavissa matalin asennuskorkeus rakenteesta. Korkosäädettävä seinäetäisyys johtuen kannakeen rakenteesta. Soveltuu kaikille putki materiaaleille, riippumatta putken liitostavasta, laipallinen, muhvillinen. Kannake soveltuu putkikokoihin DN 10 - DN 300. Monipuoliset käyttömahdollisuudet, voidaan asentaa Sejofix asennuskiskojen kanssa ääntä eristäväksi tukirakenteeksi. Soveltuu myös lämmityskattiloiden, pumppujen, moottoreiden, jäähdytyslaitteiden ja ilmanvaihtokoneiden ääneneristys kannakkeeksi. Kapseloitu, palotestattu rakenne. Silikonivapaa. Hyväksytty kaikissa asennusasennoissa. Valurautaviemäripidin SBC keltainen 22 db Käyttökohteet: Ihanteellinen ohjauskannake valurautaiselle viemäriputkelle, täyttää äänieritysvaatimukset. Soveltuu dynaamisille kuormille, esimerkiksi putkistojen ohjauspisteeksi. Soveltuu LVI- ja teollisuusputkisto käyttöihin. Sisäasennuksiin. Edut: Paljon käytetty kaksiosainen putkisanka. Kaksi lukitusruuvia mahdollistaa sen, että voidaan mukauttaa vastaamaan paremmin eri putkikokoihin. Kiristysruuvit varmistettu lukitusaluslevyillä. Äänieristetty, äänieristekumi muotoiltu niin, että putkea asennettaessa se ei irtoa. Äänieristyskumi Müpro Dämmgulast värikoodi Keltainen, keskimääräinen ääneneristävyys jopa 22,7 db (A). RS-KYLMÄASENNUSPIDIN LKS-H, SINKITTYÄ TERÄSTÄ Käyttöalue: Pitimellä on suuri kylmäeristävyys, estää kylmäsiltojen muodostumisen sekä kosteuden tiivistymisen pitimeen jäähdytys- ja kylmävesiputkistoissa. Optimaalinen diffuusiotiiveys. Kylmäeristäminen on helppoa ja turvallista kiinnittämällä pitimen muotoillut eristinsosat yhteen (tarrakiinnitys), asennus sallittu jopa -0 C ympäristön lämpötilassa. Rakenne: Putkipidin ja erillinen eristysosa. Yksiosainen eritysosa sisältää kaksi yhdistettyä PUR-elementtiä, jotka liittyvät putken ympärille tiiviisti tarrakiinnityksellä. Toinen PUR-elementti on liimattu kiinni ripustuspuolen putkisankaan asennuksen helpottamiseksi. Päällystetty mustalla PVC-kalvolla. LVI-koodi koko eristevahvuus kpl/pakk M8 / M10 15 mm, LKS-H 18 mm, LKS-H 22 mm, LKS-H 13/50 mm 13/50 mm 13/50 mm M12/16/ 1/2 28 mm, LKS-H 35 mm, LKS-H 42 mm, LKS-H 48 mm, LKS-H 54 mm, LKS-H 60 mm, LKS-H 64 mm, LKS-H 76 mm, LKS-H 89 mm, LKS-H 114 mm, LKS-H 139 mm, LKS-H 168 mm, LKS-H 219 mm, LKS-M 13,5/50 mm 13,5/50 mm 14/50 mm 14/50 mm 14/50 mm 15/50 mm 15/50 mm 15/50 mm 15/50 mm 15,5/100 mm 16/100 mm 16/100 mm 23/100 mm

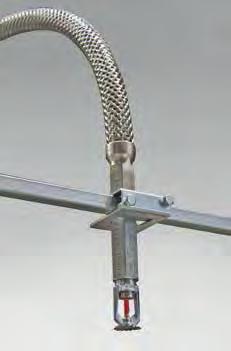

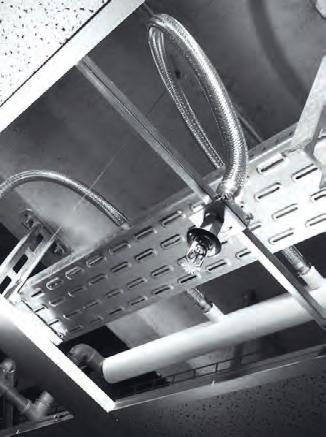

7 RT tuotetieto 7 HYDRA SPRINKLERIASENNUSJÄRJESTELMÄT ALASLASKETTUIHIN SISÄKATTOIHIN Perinteinen sprinklerin asennus alakattoihin kiinteällä putkella on työlästä: suuttimien linjaus ja kohdistus suunnitelmien mukaan on tehtävä jokaiselle alakatolle erikseen, tämä on aikaa vievää ja kallista. Ruostumattomasta teräksestä valmistetulla joustavalla metalliletkulla voidaan sprinklerisuutin asentaa vapaasti letkun pituuden määräämältä ympyrän alalta. Letkun käyttö mahdollistaa tarkan ja ongelmattoman sprinkleripään asennuksen erityyppisiin alaslaskettuihin sisäkattorakenteisiin. Letku takaa myös huomattavan aika- ja kulusäästön verrattuna perinteiseen asennustapaan. Letkun mukana tulevilla asennusosilla saadaan luotettava ja varma asennus sisäkattorakenteisiin. Käyttökohteet/hyväksynnät Sprinkleriasennusjärjestelmät on VDS hyväksyttyjä vesitäyttöisille järjestelmille (PN 16 bar) ja kattaen sprinkleripään koot R3/8 (K 57), R1/2 (K 80) ja R3/4 (K 115). Hyväksyntä on rajattu vain sisäkattojärjestelmille jotka on esitetty teknillisissä tuote-esitteissämme. Asennusliikkeen on varmistettava sprinkleriasennusjärjestelmän sopivuus sisäkattojärjestelmään. Uusi säädettävä sprinkleriasennusletku kannakoidaan 15 x 15 mm neliöputken avulla sisäkaton kannatinlistoihin. Sprinkleriletku asennetaan letkupitimellä neliöputkeen ja sen asema on säädettävissä koko neliöputken pituuden verran. Neliöputken asennuksessa kannatinlistoihin käytetään erillisiä listapitimiä. HYDRA säädettävän sprinkleriasennusletkun toimitussisältö: 1 x sprinkleriletku 1 x neliöputki 700 mm, sopii ristikkokoolle 600 mm ja 625 mm (pituus 1400 mm toimitetaan erikseen pyydettäessä) 1 x sprinkleripidin kahdella AV10 ruuvilla 2 x listapidin yhdellä AV10 ruuvilla Listapidintyyppejä on kaksi ja molemmat on VDS hyväksyttyjä. Tyyppi 1: vakiosprinklerin ripustus Vakiosprinklerijärjestelmään suosittelemme säädettävän sprinkleriasennusletkun käyttöä tilaa säästävän ja matalan rakennekorkeuden vuoksi (kts. asennuspiirustus alla). Listapitimet on suunniteltu niin että ne liittävät neliöputken suoraan alaslasketun sisäkaton rakenteisiin. Tyyppi 1 käyttökohteet: vakiosprinklerijärjestelmän asennukseen soveltuu kaikkiin T-lista profiileilla varustettuihin sisäkattoihin (mineraalikuitulevy tai metallikasetti) asennus pää- tai välikannatinlistaan lukkolistajärjestelmiin soveltuvat kulmikkaille ja pyöreille listaprofiileille (profiilin leveys > 5 mm). Tyyppi 2: vakiosprinklerin ja levytettyjen sisäkattojen sprinklereiden ripustus Levytettyjen sisäkattojen sprinklereihin suosittelemme säädettävää sprinkleriasennusletkua suuremmalla rakennekorkeudella (kts. asennuspiirustus alla). Listapitimillä (yleislistapidin Multiclips) nostetaan neliöputki n. 25 mm sisäkaton kannatinlistan yläpuolelle. Tämä takaa riittävän asennuskorkeuden levytettyjen tai upotettujen sisäkattojen sprinklereiden asennukseen. Järjestelmä on hyväksytty myös vakiosprinklereiden asennukseen. Tyyppi 2 käyttökohteet: vakiosprinklerijärjestelmän asennukseen levytettyjen tai upotettujen sprinklereiden asennukseen soveltuu kaikkiin T-lista profiileilla varustettuihin sisäkattoihin (mineraalikuitulevy tai metallikasetti) asennus pää- tai välikannatinlistaan lukkolista järjestelmiin kipsilevy alakattojärjestelmiin (U-profilli listat 60/27) soveltuvat kulmikkaille ja pyöreille listaprofiileille (profiilin leveys > 5 mm). min. 115 mm (DN 20) min. 140 mm (DN 25) 125 mm 25 mm Multiclip yleislistapidin 125 mm min. 115 mm (DN 20) min. 140 mm (DN 25) Listapidin Pääkannatinlista 38 mm 11,5 mm 6,5 mm Välikannatinlista 32 mm (min. 5 mm) (min. 5 mm) Lukkolista min. Ø 5 mm 38,5 mm (9) (15) (25) U-profilli lista kipsilevyille min mm 24 mm 16 mm

8 RT tuotetieto 8 ÄÄNTÄ ERISTÄVIEN HYDRA -PALJETASAINTEN MITTAUSTAULUKOT b SS3 (Runkoääni) Vaimennuskyky De (db), kokonaistaso Vaimennuskyky De (db), kokonaistaso US3 (Vesiääni) AS3 (Ilmaääni) Paljetasain ABS Vertailutaso SS3 (Runkoääni) US3 (Vesiääni) AS3 (Ilmaääni) d d b B L L L0 D D Vaimennuskyky (kokonaistaso) ABS paljetasain, ei vetotankoja Herätetaajuudesta riippuva vaimennuskyky, paljetasain ABS, ei vetotankoja Herätetaajuudesta riippuva vaimennuskyky, paljetasain LBS, vetotangoin Vaimennuskyky De (db) Vaimennuskyky De (db) Vaimennuskyky (kokonaistaso) LBS paljetasain vetotangoin Paljetasain LBS Vertailutaso Lo 1/3-oktaavikaista (Hz) 1/3-oktaavikaista (Hz) Mittauskaavioissa käytetään esimerkkinä kokoa DN 50. ABS-/LBS-sarjan ääntä eristävät HYDRA-paljetasaimet vähentävät runkoääniä jopa 8,2 db verrattuna kovaan putkeen. Laskettu vaimennuskyky on suurempi kuin 5 db kaikkien äänikomponenttien osalta. 3 db:n vaimennus vastaa melutason puolittumista. Muiden tutkittujen ääntä eristävien paljetasainten vaimennsukyky oli huomattavasti pienempi kaikkien äänien osalta. Huom.: Häiriö 1 khz:ssa on testin luonteen vuoksi. Suomenkielinen kiskojen mitoitusohjelma löytyy osoitteesta: MYYNTI JA NEUVONTA Sejo Oy Sejo Oy Sejo Oy Kärkikuja 3 Orikedonkatu 8 B 1 Viinikankatu Vantaa Turku Tampere Puhelin Puhelin Puhelin myynti@sejo.fi risto.koivusalo@sejo.fi joonas.ostring@sejo. fi
