1 LVI-TARVIKKEET teollisuuden tarpeisiin talonrakennukseen saneerauskohteisiin

2 SEJO OY asiakkuudesta LVI-kumppanuuteen Sejon verkkokauppa löytyy osoitteesta: Voit selailla verkkokauppae tuotetarjontaa ilman tunnuksia. Selailtavissa olevat tuotehinnat ovat ohjevähittäishintoja. Kun haluat saada verkkokauppatunnukset käyttöösi, lähetä viestiä Tunnuksilla kirjautuessa näet sinulle räätälöidyt nettohinnat. Sejo Oy / Myyntiehdot: Noudatae Teknisen kaupan yleisiä myyntiehtoja, TK Yleiset Sejo Oy / Toimitusehdot: Toimitusehto vapaasti varastossae Suur-Helsingin alueella kuljetusmaksu 25, pitkä tavara (yli 3 m) 40 Kuormalavojen hinnat: Fin-lava 10, Euro-lava 6, Kisko/kierretankolava (koko 210 x 80 cm) 11 Laskukohtainen 5 :n käsittelymaksu Palautuksista sovittava myyjän kanssa. Meistä riippumattomista syistä aiheutuneista sovituista palautuksista hyvitäe 70 % laskutusarvosta. Lähetys vakuutetaan ainoastaan asiakkaan pyynnöstä Yliaikakorkoa perie 16 % Myymissäe tuotteissa on tuotevastuuvakuutus Pidätäe oikeuden hintojen ja mallien muutoksiin

3 LVI- ja rakennusalan kiinnitys- sekä asennustarvikkeet LVI-tarvikkeet 2 Putkikannakkeet 2 IV-kannakkeet ja tarvikkeet 42 Sprinkleriasennustarvikkeet 50 Kiinnitystarvikkeet 53 MPC kiskot ja osat 62 Merkintätarrat 64 Putkikitit ja -tiivisteet 66 Pultit, ruuvit, mutterit, aluslevyt 70 Suunnittelu- ja laskentaohjeita 76 Kiskoasennusjärjestelmät 77 Sejofix-kiskot 77 Sejofix-kiinnitystarvikkeet 89 Sejofix-kiskokulmat 91 Sejofix-kiskotarvikkeet 95 Framo 80 -järjestelmä 99 Framo 100 -järjestelmä 125 Putkivarusteet 147 Metallipaljetasaimet 147 Asennusletkut 152 Kumipaljetasaimet 158 Värinänvaimentimet 161 Sprinkleriletkut 168 Työkalut ja tarvikkeet 170 Työkalut ja tarvikkeet 170 Hitsaustarvikkeet 198 Makita-tuotteet 206 Tuotemerkit 208 1

4 LVI-TARVIKKEET PUTKIKANNAKKEET SEJO CR-PIDIN ruuvipikalukitus DIN 4109, RYHMÄ 0100 koko sallittu maksimikuormitus N kpl/pakk M8 1/ N / / / / / N SEJO RS-PUTKIPIDIN RYHMÄ 0100 sinkitty koko sallittu maksimikuormitus N kpl/pakk M8 3/ N / / / / M8/M N / N Ilman pikalukitusta M10/M M12/M kg = 10 N, 100 kg = 1 kn

5 PUTKIKANNAKKEET SEJO RSD-PUTKIPIDIN DIN 4109, RYHMÄ 0100 äänieristetty, sinkitty koko sallittu maksimikuormitus N OPTIMAL-PUTKIPIDIN äänieristetty DIN 4109, RYHMÄ 0100 koko sallittu maksimikuormitus N kpl/pakk M8 1/ N / / / / / N M8/M10 2 1/ N Ilman pikalukitusta M10/M N M12/M M kpl/pakk M8 1/ N / / / / / N / N M8/M N kg = 10 N, 100 kg = 1 kn 3

6 PUTKIKANNAKKEET SEJO RSD-PUTKIPIDIN DIN 4109, RYHMÄ 0100 äänieristetty, kuumasinkitty koko sallittu maksimikuormitus N kpl/pakk M10 13, N / / / / / / N , M N , , RSD/dB-PUTKIPIDIN DIN 4109, RYHMÄ 0100 äänieristetty, sinkitty, vaimennus keskimäärin 22 db koko sallittu maksimikuormitus N kpl/pakk M8/M10 3/ N / / / N N kg = 10 N, 100 kg = 1 kn

7 PUTKIKANNAKKEET SEJO RS-A4-PUTKIPIDIN HST RYHMÄ 0100 haponkestävä koko sallittu maksimikuormitus N kpl/pakk M8/M10 3/ N / / HST N / / N / Ilman pikalukitusta M M M M SEJO RSD-A4-PUTKIPIDIN HST äänieristetty, haponkestävä DIN 4109, RYHMÄ 0100 koko sallittu maksimikuormitus N kpl/pakk M8 1/ N / / / / HST / N M10 2 1/ N kg = 10 N, 100 kg = 1 kn 5

8 PUTKIKANNAKKEET SEJO RS-PUTKIPIDIN RYHMÄ 0100 muhvilla M8/M10/ 1/2, sinkitty koko sallittu maksimikuormitus N kpl/pakk M8/M10/ 1/2 3/ N / / / / N / N SEJO RSD-PUTKIPIDIN DIN 4109, RYHMÄ 0100 muhvilla M8/M10/ 1/2, äänieristetty koko sallittu maksimikuormitus N kpl/pakk M8/M10/ 1/2 1/ N / / / / / N / N KIERREPUTKI RYHMÄ 0100 sinkitty koko kpl/pakk /2 x /4 x x /4 x 2000 HST 10 RUNKOLEVY RYHMÄ 0100 ympärihitsatulla muhvilla, 120 x 40 x 4, sinkitty koko kpl/ras / / / M /4 HST kg = 10 N, 100 kg = 1 kn

9 PUTKIKANNAKKEET SEJO TEOLLISUUSPIDIN RYHMÄ 0100 sinkitty koko muhvi sallittu maksimikuormitus N kpl/pakk / / N / / / / / N N SEJO TEOLLISUUSPIDIN DIN 4109, RYHMÄ 0100 äänieristetty koko muhvi sallittu maksimikuormitus N kpl/pakk / / N / / / / / / N N ,3 10 SEJO A4-TEOLLISUUSPIDIN HST DIN 4109, RYHMÄ 0100 haponkestävä koko muhvi sallittu maksimikuormitus N HST 1 kg = 10 N, 100 kg = 1 kn kpl/pakk / / N N 10 7

10 PUTKIKANNAKKEET KIINTOPISTESANKA STATO RYHMÄ 0100 sinkitty koko ainevahvuus sangan kiinnitysruuvit kpl/ pakk DN 50/ x 40 M DN 65/ x 40 M DN 80/ x 40 M DN100/ x 40 M DN125/ x 40 M DN150/ x 40 M DN200/ x 40 M DN250/ x 40 M12 6 Sallitut kuormitukset katso asennusohje Sejon verkkokaupasta. Muut koot toimitusmyynnissä! KIINTOPISTEJALKA STATO RYHMÄ 0100 sinkitty säädettävä korkeus ainevahvuus sangan kiinnitysruuvit srj/ pakk x 120 M x 120 M x 200 M12 1 Sallitut kuormitukset katso asennusohje Sejon verkkokaupasta. Putkimaton kevyt kiintopiste Kiintopiste Stato 8 1 kg = 10 N, 100 kg = 1 kn

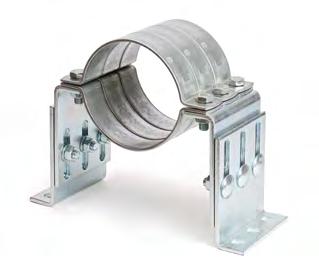

11 PUTKIKANNAKKEET KIINTOPISTESANKA RYHMÄ 0100 korkosäädettävä, sinkitty koko ainevahvuus kiristysmomentti sangan kiinnitysmutteri DN 15/21,3 5 x M DN 20/26,9 5 x M DN 25/33,7 5 x M DN 32/42,4 5 x M DN 40/48,3 5 x M DN 50/60,3 6 x M DN 65/76,1 6 x M DN 80/88,9 6 x M DN 100/114,1 6 x M DN 125/139,7 6 x M DN 150/168,3 6 x M DN 200/219,1 6 x M DN 250/273,0 6 x M DN 300/323,9 8 x M16 Muut koot toimitusmyynnissä! Kiintopistekokoonpano (Osat tilattava erikseen) Kiintopistesanka KIINTOPISTEHARUS ASENNUSSARJA DIN 4109, RYHMÄ 0100 koko kiinnitysreikä Ø M12 16, M16 16, ½ 16, ¾ 16, ,5 Kierretangot ja -putket tilattava erikseen! Kiintopisteharus Korkosäädettävä kiintopiste, asennustavat ja sallitut kuormitukset Asennustapa 45 - suurille kiintopistevoimille 45º Taulukon arvot soveltuvat kiintopistevoimille 35 kn saakka ,5º FG = FP + G H [] /2 3/4 M 16 M FG [kn] 1 1 kg = 10 N, 100 kg = 1 kn 9

12 PUTKIKANNAKKEET Korkosäädettävä kiintopiste, asennustavat ja sallitut kuormitukset Asennustapa 30 - rajoitettu asennustila Taulukon arvot soveltuvat kiintopistevoimille 26 kn saakka. 30º ,4º FG = FP + G H [] / /2 M 16 M FG [kn] 1 Kevyt kiintopiste, sallitut kuormitukset Soveltuu esim. kupariputkille käytettäessä äänieristettyä teollisuuspidintä tai teräsputkille käytettäessä teollisuuspidintä ilman äänieristekumia. Putkipitimen sallitut kuormitukset huomioitava. Laskentalujuus 160N/ 2 maksimitaipuma < 3 Raskaan runkolevyn katso sivu 10, sallittu kuormitus Onton kierretangon katso sivu 6, sallitut kuormitukset kierrekoko R 1/2 R 3/4 R 1 vetolujuus 6,3 kn 8,3 kn 8,3 kn kierrekoko vetolujuus taiv. momentti R 1/2 6,3 kn 53 Nm R 3/4 8,3 kn 138 Nm R 1 8,3 kn 277 Nm Kierrekoko EN ISO 228 Kupariputken kevyt kiintopiste 10 1 kg = 10 N, 100 kg = 1 kn

13 PUTKIKANNAKKEET RUNKOLEVY RASKAS RYHMÄ 0100 muhvilla, sinkitty mitat koko kpl/pakk x 100 x 5 ½ x 100 x 5 ¾ x 100 x x 130 x Soveltuu kiintopisteeksi LIUKUALUSTA RYHMÄ 0100 koko liikevara kpl/pakk krt M12/16/½ Zn krt M12/16/½ Zn SILMUKKALEVY RYHMÄ 0100 kuumasinkitty mutteri M16 PUTKISANKA SFS 5370 RYHMÄ 0100 kuumasinkitty koko pulttikoko DN 25 33,7 M8 x ,4 M10 x ,3 M10 x ,3 M10 x ,1 M12 x ,9 M12 x ,3 M16 x ,7 M16 x ,3 M16 x ,1 M16 x M20 x ,9 M20 x ,6 M20 x ,4 M24 x M24 x 70 1 kg = 10 N, 100 kg = 1 kn 11

14 PUTKIKANNAKKEET PUTKISANKA SFS 5370 HST RYHMÄ 0100 haponkestävä koko , , , HST 50 60, , , , , , , , ,9 SFS-LIUKUKANNAKKEET RYHMÄ 0100 koot DN 25 - DN 300 Tilaustuote - sovellukset käyttökohteen mukaan - kysy saatavuus -varastosta myös kynsiohjaimet ja hitsattavat pohjalevyt matala korkea RS-KYLMÄASENNUSPIDIN DIN 4109, RYHMÄ 1380 äänieristetty, sinkitty koko eristevahvuus kpl/pakk M8 / M10 15, LKS-H 13/ , LKS-H 13/ , LKS-H 13/ , LKS-H 13,5/ , LKS-H 13,5/ , LKS-H 14/ , LKS-H 14/ , LKS-H 14/ , LKS-H 15/ , LKS-H 15/ , LKS-H 15/ , LKS-H 15/ , LKS-H 15,5/ M12/16/ 1/2 139, LKS-H 16/ , LKS-H 16/ , LKS-M 23/ kg = 10 N, 100 kg = 1 kn

15 PUTKIKANNAKKEET SAP VIEMÄRIPIDIN RYHMÄ 0100 sinkitty koko kpl/pakk DN SAP VIEMÄRIPIDIN HST RYHMÄ 0100 haponkestävä koko kpl/pakk DN HST SEINÄTUKI sinkitty RYHMÄ 0100 koko L= kpl/pakk M8 sisäkierre SAL VIEMÄRIPIDIN RYHMÄ 0100 sinkitty koko jalan korkeus kpl/pakk DU jalka ø 10 SAT VIEMÄRIPIDIN RYHMÄ 0100 sinkitty koko kpl/pakk DU kg = 10 N, 100 kg = 1 kn 13

16 PUTKIKANNAKKEET SEJO RS-PUTKIPIDIN sinkitty, viemärille pikalukolla RYHMÄ 0100 koko sallittu maksimikuormitus N kpl/pakk M8/M10 DU 50 (47-51 ) 1200 N (74-77 ) ( ) 2300 N ( ) 20 Ilman pikalukitusta M12 DU 200 ( ) 2300 N ( ) ( ) M12/M (315 ) 1 SEJO RS-A4-PUTKIPIDIN HST RYHMÄ 0100 viemärille pikalukolla, koot DU koko sallittu maksimikuormitus N kpl/pakk. HST ( ) M8/M10 DU 50 (47-51 ) 1200 N (74-77 ) ( ) 2300 N 50 Ilman pikalukitusta M ( ) M ( ) M ( ) 10 SAK VIEMÄRIPIDIN RYHMÄ 0100 sinkitty ø koko ainevahv. ø kpl/pakk DU 75 3 x x x x SAK VIEMÄRIPIDIN HST RYHMÄ 0100 haponkestävä ø koko ainevahv. ø kpl/pakk. HST DU 75 3 x x x x kg = 10 N, 100 kg = 1 kn

17 PUTKIKANNAKKEET SA-PA PUUARINA VIEMÄRIKANNAKE HST RYHMÄ 0100 haponkestävä ø koko ø puun koko kpl/pakk DU 75 11,5 50 x HST 13,5 50 x ,5 50 x x (50 x 100) x (50 x 125) x (50 x 150) 1 SEJO VALUTUKI RYHMÄ 0100 viemärille koko väri pari/pakk sin. 60 SEJO SUOJATULPPA RYHMÄ 0100 pvc-viemärille 50/75/110 A D1 D2 E1 E2 F1 F2 G H kpl/pakk RSD/dB-VALURAUTAVIEMÄRIPIDIN DIN 4109, RYHMÄ 0100 äänieristetty, vaimennus keskimäärin 22 db koko sallittu maksimikuormitus N kpl/pakk M10 - DN N M10 - DN M10 - DN N M12 - DN VALURAUTAVIEMÄRIN KIINTOPISTE RYHMÄ 0100 äänieristetty 40 db koko kpl/pakk DN DN DN DN kg = 10 N, 100 kg = 1 kn 15

18 PUTKIKANNAKKEET Viemäriputken äänieristetyn kiintopisteen mittatiedot ja sallittu kuormitus > äänieristetty kaksoiskiintopiste valurautaisille viemäriputkille DIN 4109 ja VDI 4100 mukaisena > erinomainen äänieristys putken ja rakenteen välille > ihanteellinen kiintopiste nousuputkille > kaksoiskannake -rakenne suurille kuormituksille > hyväksytty myös muoviviemäriputkille > matala asennuskorkeus > asennuskorkeus on säädettävissä kierretapeilla > yksinkertainen asennustapa > sopii kiintopisteeksi myös muhvittomalle viemäriputkelle > runkoäänien vaimennuskyky jopa 40 db Kiintopisteen asennusarja sisältää: 2 kpl Phonolyt db40 M12 jalustaa 2 kpl kiintopistesanka 40 x 4 sinkitty 4 kpl kierretappi M12 sinkitty 12 kpl M12 kuusiomutteri sinkitty koko ØD A B C G H H1 Ød M x L L DN M12x DN M12x DN M12x DN M12x ,0 4,5 4,0 Faks. kn 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0, Lf 16 1 kg = 10 N, 100 kg = 1 kn

19 PUTKIKANNAKKEET VALURAUTAPUTKEN PANTALIITIN RYHMÄ 0100 Viemäripanta muhvittomaan valurautaputkeen Esiasennettu, tiivistysrenkaalla varustettu kiinnitysmuhvi. Helppo ja nopea asennus - muhvi putken päälle tai putki muhviin Profiilimuodon ansiosta erittäin jäykkä poikittaissuuntaan Muhvittoman valurautaputken luja kiinnitys Taivutettu reunus suojaa tiivistettä mekaaniselta vauriolta ja ultraviolettisäteilyltä Kuusiokoloruuvi 6, DN 200 kuusiokoloruuvi 8 VIEMÄRIPANTA, YKSIRUUVINEN MALLI Kiristysnauhan materiaali ruostumaton teräs, materiaali Tiivistysrengas EPDM, kovuus IRHD 55 ±5 Kiinnitysruuvi lujuusluokka 8.8 tai 10.9, sinkitys vähintään 8 µ Painekuormitus Kiinnitysruuvin kiristysmomentti 0,5 bar DN 50-DN Nm, DN 80-DN Nm DN 200 kiristysistukat kiristetään yhteen. putkikoko mitat kpl/pakk. A B E D S DN M DN M DN M DN M DN M10 5 DN VIEMÄRIPANTA, HST HAPONKESTÄVÄ putkikoko DN DN 150 PAINEPANTA, VALURAUTAPUTKEN LIITINPANNALLE, SINKITTY putkikoko mitat kpl/pakk. D () E () B () DN DN DN kg = 10 N, 100 kg = 1 kn 17

20 PUTKIKANNAKKEET KAKSOISPUTKIPIDIN SÄÄDETTÄVÄ RYHMÄ 0100 sinkitty koko kpl/pakk DU DU DN KAKSOISPUTKIPIDIN SÄÄDETTÄVÄ RYHMÄ 0100 äänieristetty, sinkitty koko kpl/pakk DU DN SEJO LKK SUOJAPUTKENPIDIN RYHMÄ 0100 sinkitty koko reiän halk. Ø kpl/pakk , , kg = 10 N, 100 kg = 1 kn

21 PUTKIKANNAKKEET SEJO PINTA-ASENNUSPIDIN RYHMÄ 0100 valkoinen, kierre M6 koko kpl/pakk Y / / K / Koot: Koot: Koot: Koot: SEJO PINTA-ASENNUSPIDIN RYHMÄ 0100 kromattu, kierre M6 koko kpl/pakk Y / K / kg = 10 N, 100 kg = 1 kn 19

22 PUTKIKANNAKKEET CLIK-PIDIN RYHMÄ 0100 valkoinen koko väri kpl/pakk valkoinen valkoinen ,5-20 valkoinen valkoinen valkoinen valkoinen valkoinen valkoinen ,5-65 valkoinen 10 PUTKIPITIMET RYHMÄ 0100 lukittavalla kannella koko väri kpl/pakk valk kromi valk. 25 KOROTUSPALAT RYHMÄ 0100 koko väri kpl/pakk /40 valk /40 kromi valk. 25 FALU DUO-CONTACT PUTKIPIDIN RYHMÄ 0100 sis. liiman koko kpl/pss /15/16, 2-os /15/16, 1-os. 5 KOROTUSPALAT RYHMÄ 0100 koko väri kpl/pakk valk kromi kg = 10 N, 100 kg = 1 kn

23 PUTKIKANNAKKEET FALU SNAP LUKKOKANSIKIINNIKE RYHMÄ 0100 putki ø a-mitta väri kpl/pakk /12/15/16 20 valk /12/15 20 kromi /20/22 60 valk /22 60 kromi 10 putki ø a-mitta väri kpl/pakk /22 30 kromi /12/15/16 60 valk /12/15 60 kromi /20/22 70 valk /22 70 kromi 10 RK-PEITELEVY RYHMÄ 0100 kromattu koko kpl/pakk / / / / / /500 SEJO PEITELEVY RYHMÄ 0100 tarralla, valkoinen koko kpl/pakk valk RK-PEITELEVY RYHMÄ 0100 valkoinen koko kpl/pakk / / / / /8 50/ / /2 50/ / /4 50/ / /4 50/ /2 50/ /500 1 kg = 10 N, 100 kg = 1 kn 21

24 PUTKIKANNAKKEET L-KISKO sinkitty RYHMÄ 0300 koko pit./m kpl/pakk x 30 x x 30 x L-KISKO HST RYHMÄ 0300 haponkestävä koko pit./m kpl/pakk. HST x 30 x Fn kn Kiskon L2 2 x 30 x 30 kuormitustaulukko L Kiskon L3 3 x 30 x 30 kuormitustaulukko Fn kn L Laskentalujuus 160 N / 2, maksimi taipuma L / kg = 10 N, 100 kg = 1 kn

25 PUTKIKANNAKKEET U-KISKO sinkitty RYHMÄ 0300 koko pit./m kpl/pakk x 30 x 30 x x 30 x 30 x x 30 x 30 x U-KISKO kuumasinkitty RYHMÄ 0300 Sejo-koodi koko pit./m kpl/pakk x 30 x 30 x U-KISKO HST RYHMÄ 0300 haponkestävä koko pit./m kpl/pakk. HST x 30 x 30 x x 30 x 30 x Fn kn Kiskon U2 2 x 30 x 30 kuormitustaulukko L 1 kg = 10 N, 100 kg = 1 kn 23

26 PUTKIKANNAKKEET Kiskon U3 3 x 30 x 30 kuormitustaulukko Fn kn L Laskentalujuus 160 N / 2, maksimi taipuma L / 150. U-PUTKIPIDIN RYHMÄ 0100 sinkitty DN mitta koko a b c d M8/21, M8/26, M8/33, M8/42, M8/48, M8/60, M8/76, M8/88, M10/114, M10/139, M10/168, M10/219, c a b d 24 1 kg = 10 N, 100 kg = 1 kn

27 PUTKIKANNAKKEET SEJO-ASENNUSKISKO Uusi muuntojoustava kiskoasennusjärjestelmä yhteiskannatukseen. Käyttökohteet: Asennuskisko soveltuu kevyisiin ja keskiraskaisiin LVIS-asennuksiin. Asentaminen onnistuu helposti betoniruuvilla tai kiila-ankkurilla. Sarja sisältää asennuskiskot kokoluokassa 27/15 ja 27/25, pikalukituskiinnikkeet, konsolit ja päätytulpat. Materiaali: Esigalvanoitu teräs , DIN EN mukaan. nimike yksikkö asennuskisko 27/15/1,25, 2 m kpl asennuskisko 27/25/1,25, 2 m kpl kiskon mitat () poikkileikkaus [cm 2 ] maksimi pistekuormitus (veto) Fmax kn jatkuva momentti (vääntö) Mq [Nm] 27/15/ , /25/ ,50 10 z y z s y e Asennuskisko 27/15 Asennuskisko 27/25 σzul 160 N/ 2 f L/200 σzul 160 N/ 2 f L/200 1 kg = 10 N, 100 kg = 1 kn 25

28 PUTKIKANNAKKEET PIKAKIERRELUKKO M8 JA PIKAKASAUSKIINNIKE M8 Nopea pikalukituskiinnike, johon voidaan kiinnittää putkipitimet kierretangolla. Korkeuden säätö on mahdollista kiskon sisällä. Asentaminen on helppoa; käännä lukituskiinnike, lisää kierretanko + mutteri ja kiristä. Pikakasauskiinnike, jota voidaan käyttää esimerkiksi konsolin kiinnittämiseksi kiskoon. Voidaan käyttää myös normaalin lukituskiinnikkeen tavoin lisäämällä aluslevy. Materiaali: sinkitty teräs nimike yksikkö kpl/pakk pikakierrelukko M8* kpl pikakasauskiinnike M8 kpl 100 *) Tekniset tiedot: Fz = 1,5 kn, Fx = 0,8 kn PIKALUKITUSKIINNIKE M8 TAPILLA Nopea pikalukituskiinnike valmiilla kierretapeilla, johon voidaan kiinnittää putkipitimet suoraan. Korkeuden säätö on mahdollista kiskon sisällä. Asentaminen käy helposti; työnnä lukituskiinnike kiskoon ja kiristä mutteri. Materiaali: sinkitty teräs nimike pituus yksikkö kpl/pakk pikalukituskiinnike M8 x kpl pikalukituskiinnike M8 x kpl pikalukituskiinnike M8 x kpl 50 Tekniset tiedot: Fz = 1,5 kn, Fx = 0,8 kn PÄÄTYSUOJUS KISKOLLE Antaa viimeistellyn lopputuloksen asennukselle. Materiaali: HD-PE, väri keltainen nimike yksikkö kpl/pakk päätysuojus 27/15/1,25 kiskolle kpl päätysuojus 27/25/1,25 kiskolle kpl 100 KIINNITYSLEVY KISKOLLE Tukeva kiinnitys kiskolle, kiinnityslevyn muoto tukee kiskoa hyvin. Reiän koko 11. Materiaali: Teräs, sähkösinkitty nimike yksikkö kpl/pakk kiinnityslevy kiskolle HK 27/10 kpl kg = 10 N, 100 kg = 1 kn

29 PUTKIKANNAKKEET KONSOLIKANNAKE RYHMÄ 0300 ilman tukea, sinkitty koko L= kpl/pakk KONSOLIKANNAKE RYHMÄ 0300 tuella, sinkitty koko L= kpl/pakk * * * 5 *) Pitkällä sivutuella KONSOLIKANNAKE RYHMÄ 0300 tuella, kuumasinkitty koko L= kpl/pakk * * * 1 *) Pitkällä sivutuella KONSOLIKANNAKE HST RYHMÄ 0300 koko L= kpl/pakk. HST KONSOLIKANNAKE HST RYHMÄ 0300 koko L= kpl/pakk HST * * 1 *) Pitkällä sivutuella ilman tukea, haponkestävä tuella, haponkestävä 1 kg = 10 N, 100 kg = 1 kn 27

30 PUTKIKANNAKKEET TUETTOMIEN KONSOLIKANNAKKEIDEN SALLITUT PISTEKUORMAT pituus L () L1/3 (kn) L1/2 (kn) L (kn) 150 4,3 2,9 1, ,3 2,2 1, ,2 1,4 0,7 Laskentalujuus 160 N/, maks. taipuma L/150. F (kn) F (kn) F (kn) L 1/3 L 1/2 L TUELLISTEN KONSOLIKANNAKKEIDEN SALLITUT PISTEKUORMAT pituus L () L1/3 (kn) L1/2 (kn) L (kn) 250 4,3 2,9 1, ,3 2,2 1, ,2 1,4 0, ,9 1,2 0, ,4 1,0 0, ,1 0,7 0, ,8 0,5 0, ,7 0,4 0,2 Laskentalujuus 160 N/, maks. taipuma L/150. F (kn) F (kn) F (kn) L 1/3 L 1/2 L 28 1 kg = 10 N, 100 kg = 1 kn

31 PUTKIKANNAKKEET RASKAS KONSOLI RYHMÄ 0300 kuumasinkitty koko sallittu kuorma kn x 200 4/8 Sallittu kuorma 260 etäisyydellä 4 kn Sallittu kuorma 200 etäisyydellä 8 kn 1 kg = 10 N, 100 kg = 1 kn 29

32 PUTKIKANNAKKEET RASKAS KONSOLI RYHMÄ 0300 kuumasinkitty koko sallittu kuorma kn x Sallittu kuorma 500 etäisyydellä 4 kn 30 1 kg = 10 N, 100 kg = 1 kn

33 PUTKIKANNAKKEET RASKAS KONSOLI RYHMÄ 0300 kuumasinkitty koko sallittu kuorma kn x 400 7,2 Sallittu kuorma 650 etäisyydellä 7,2 kn 1 kg = 10 N, 100 kg = 1 kn 31

34 PUTKIKANNAKKEET RASKAS KONSOLI RYHMÄ 0300 kuumasinkitty koko sallittu kuorma kn x Sallittu kuorma 800 etäisyydellä 10 kn 32 1 kg = 10 N, 100 kg = 1 kn

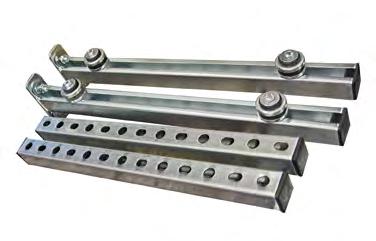

35 PUTKIKANNAKKEET ASENNUSRAUDAT RYHMÄ 0100 sinkitty koko reikä ø ainevahvuus mitat a/b/c/d kpl/pakk L-30 puupalkki 11 4 x / 73 / 30 / - 25/ L x / 58 / 30 / - 25/ L x / 60 / 40 / - 25/ L x / 60 / 40 / - 10/ L x / 85 / 50 / - 10/ V x / 160 / 30 / 30 10/ V x / 160 / 40 / 40 10/ V x / 172 / 40 / 42 10/ V x / 218 / 50 / 48 10/ Z x / 35 / 30 / 35 25/ Z x / 40 / 40 / 35 25/ Z x / 41 / 40 / 38 10/ Z x / 60 / 50 / 55 10/50 ASENNUSRAUDAT RYHMÄ 0100 kuumasinkitty koko reikä ø ainevahvuus mitat a/b/c/d kpl/pakk L x / 58 / 30 / - 25/ L x / 60 / 40 / - 25/ L x / 60 / 40 / - 10/ L x / 85 / 50 / - 10/ V x / 160 / 30 / 30 10/ V x / 160 / 40 / 40 10/ V x / 172 / 40 / 42 10/ Z x / 35 / 30 / 35 25/ Z x / 40 / 40 / 35 25/ Z x / 41 / 40 / 38 10/ Z x / 60 / 50 / 55 10/50 ASENNUSRAUDAT HST RYHMÄ 0100 haponkestävä koko reikä ø ainevahvuus mitat a/b/c/d kpl/pakk L x / 58 / 30 / - 25/ L x / 60 / 40 / - 25/ L x / 60 / 40 / - 10/100 HST V x / 172 / 40 / 42 10/ V x / 160 / 30 / 30 10/ V x / 160 / 40 / 40 10/ Z x / 35 / 30 / 35 25/ Z x / 40 / 40 / 35 25/ Z x / 41 / 40 / 38 10/100 a b c a d (L-30 puupalkki) c a b b c a d b c 1 kg = 10 N, 100 kg = 1 kn 33

36 PUTKIKANNAKKEET KIERRETANKO RYHMÄ 0500 pituus 2 m, sinkitty 4.6, DIN 975 koko sallittu maksimikuormitus kn kpl/pakk M6 2, M8 3, M10 6, M12 9, M16 17, M20 27,1 5 KIERRETANKO RYHMÄ 0500 pituus 2 m, kuumasinkitty 8.8, DIN 975 koko sallittu maksimikuormitus kn kpl/pakk M8 3, M10 6, M12 9, M16 17,4 10 KIERRETANKO HST RYHMÄ 0500 koko sallittu maksimikuormitus kn pituus 2 m, haponkestävä, DIN 975 kpl/pakk M8 6, M10 HST 10, M12 14, M16 28, M20 44,0 1 SEJO SUOJASUKKA kierretangolle, valkoinen RYHMÄ 0500 koko Ø m/rll kg = 10 N, 100 kg = 1 kn

37 PUTKIKANNAKKEET KIERRETAPPI RYHMÄ 0100 sinkitty 4.6, DIN 975 koko sallittu maksimikuormitus kn kpl/ras M8 / 40 3, M8 / M8 / M8 / M8 / M8 / M8 / M8 / M8 / M8 / M8 / M10 / 55 6, M10 / M10 / M10 / M10 / M10 / KIERRETAPPI RYHMÄ 0100 haponkestävä, DIN 976 koko sallittu maksimikuormitus kn kpl/ras M8 / 80 5, M8 HST / M8 / M10 / 100 8, M10 / KIERRETANKOLEIKKURI Müpro koko Leikkuri M Varaterä M Varaterä M10 KIERRETANKOLEIKKURI RYHMÄ 0100 Unior S S S koko Leikkuri M8, M10 ja M12 Varaterä M8 Varaterä M10 1 kg = 10 N, 100 kg = 1 kn 35

38 PUTKIKANNAKKEET SILMÄRUUVI RYHMÄ 0500 sinkitty koko reikä ø kpl/pakk M8 9, M10 10,2 100 SILMÄRUUVI HST RYHMÄ 0500 haponkestävä koko reikä ø kpl/pakk. HST M8 8, M10 10,5 100 SILMÄRUUVI RYHMÄ 0500 sinkitty, ulkokierre koko reikä ø kpl/pakk M8 8, M10 10,5 100 JATKOHOLKKI RYHMÄ 0500 sinkitty, DIN 6334 koko kpl/pakk M M M M M M ½ 10 JATKOHOLKKI HST RYHMÄ 0500 haponkestävä koko kpl/pakk. HST M M M kg = 10 N, 100 kg = 1 kn

39 PUTKIKANNAKKEET JATKOHOLKKI RYHMÄ 0500 kuumasinkitty koko kpl/pakk M8 x M10 x M12 x M16 x VAIHTOKIERREJATKOHOLKKI RYHMÄ 0500 sinkitty koko kpl/pakk M6 - M M8 - M M8 - M M10 - M M16 - M M16-1/ M16-3/ M ½ - ¾ 10 VAIHTOKIERREMUTTERI RYHMÄ 0100 sinkitty ulko-/sisäk. kpl/pakk M6 - M M8 - M M10 - M M12 - M M10 - M M8 - M M10 - M M12 - M M6 - M M16 - M /4 - M12 10 VAIHTOKIERREMUTTERI RYHMÄ 0100 A2, ruostumaton ulko-/sisäk. kpl/pakk M8 - M RST M10 - M M M12 - M kg = 10 N, 100 kg = 1 kn 37

40 PUTKIKANNAKKEET SÄÄTÖHOLKKI KIERRETANGOILLE RYHMÄ 0500 koko kpl/pakk M8 100 RUNKOLEVY KOMBI RYHMÄ 0100 sinkitty, koko 80 x 30 x 3 koko kpl/pakk M8/M10 50 RUNKOLEVY RYHMÄ 0100 sinkitty koko kpl/pakk M16 50 RUNKOLEVY KOMBI HST RYHMÄ 0100 haponkestävä, koko 80 x 30 x 3 koko kpl/pakk HST M8/M10 10 RUNKOLEVY RYHMÄ 0100 kuumasinkitty, koko 120 x 40 x 4 koko kpl/pakk M M M kg = 10 N, 100 kg = 1 kn

41 PUTKIKANNAKKEET RUNKOLEVY RYHMÄ 0100 säädettävä, tapein koko kpl/pakk M8/ M8/35 25 RUNKOLEVY RYHMÄ 0100 säädettävä koko kpl/pakk M8/ RUNKOLEVY RYHMÄ 0100 kiinteä koko* kpl/pakk M8/ M8/ M8/ M8/ *) reikien väli KIERRETAPPI RYHMÄ 0100 sinkitty koko kpl/ras M8/ M8/ M8/ M8/ M8/ kg = 10 N, 100 kg = 1 kn 39

42 PUTKIKANNAKKEET SEJO TRAPETSIPIDIN RYHMÄ 0100 säädettävä, VdS-hyväksyntä, DN50 koko sallittu maksimikuormitus N kpl/pakk M N M N trapetsipihti M8/M varateräpari 1 SEJO TRAPETSIPIDIN RYHMÄ 0100 sinkitty Sejo-koodi reikä ø sallittu maksimikuormitus N kpl/pakk. S , N 50 PALKKIPIDIN RYHMÄ 0100 sinkitty VdS- ja FM-hyväksyntä tangolle reikä ø kita sallittu maksimikuormitus N kpl/pakk M N M8/M N M N M N M N 25 Ilman varmistusrautaa max. DN65 (VdS) PALKKIPITIMEN VARMISTUSRAUTA RYHMÄ 0100 sinkitty Sejo-koodi koko soveltuvuus x 25 x 2,5 M8 - M12 Käytettävä DN80 putkikoosta ylöspäin, jotta täyttää VdS:n vaatimukset kg = 10 N, 100 kg = 1 kn

43 PUTKIKANNAKKEET PALKKIPIDIN RYHMÄ 0100 haponkestävä Sejo-koodi tangolle reikä ø kita sallittu maksimikuormitus N HST kpl/pakk M8 / M N M N 50 PALKKIPIDIN RYHMÄ 0100 kuumasinkitty, VdS, 10 kierteellä tangolle reikä ø kita sallittu maksimikuormitus N kpl/pakk M8 - M N 50 PATENTTIVANNE RYHMÄ m/kasetti koko reikä ø sallittu maksimikuormitus N kuumasinkitty x 0,8 5,0 582 N x 0,8 7,0 815 N x 1,0 8, N muov. harmaa x 1,4 4,3 582 N x 1,4 6,3 815 N PATENTTIVANNE HST RYHMÄ m/kasetti, haponkestävä koko reikä ø sallittu maksimikuormitus N HST x 0,8 7, N x 1,0 8, N IP-PATENTTIVANNE RYHMÄ 0100 koko reikä ø sallittu maksimikuormitus N m/pakk kuumasinkitty 5,0 582 N ,0 815 N 3 1 kg = 10 N, 100 kg = 1 kn 41

44 IV-KANNAKKEET JA TARVIKKEET SEJO ILMASTOINTISANKA RYHMÄ 0200 koko sallittu maksimikuormitus N sinkitty ainevahvuus reikä ø pari/pakk N 20 x 1,0 8, , , N 25 x 1,5 8, , N 25 x 2,5 8, , , N 25 x 3 10, , , ,5 5 Välikokoja saatavana tehdastoimituksena SEJO ILMASTOINTISANKA RYHMÄ 0200 kuumasinkitty koko sallittu maksimikuormitus N ainevahvuus pari/pakk N 25 x 1, N 25 x SEJO ILMASTOINTISANKA HST RYHMÄ 0200 haponkestävä koko sallittu maksimikuormitus N ainevahvuus pari/pakk N 25 x 1, HST N 25 x kg = 10 N, 100 kg = 1 kn

45 IV-KANNAKKEET JA TARVIKKEET SEJO ILMASTOINTIPIDIN RYHMÄ 0200 sinkitty koko sallittu maksimikuormitus N ainevahvuus kpl/pakk M8/M N 20 x 1, x 1, N 25 x 2, Välikokoja saatavana tehdastoimituksena SEJO ILMASTOINTIPIDIN DIN 4109, RYHMÄ 0200 äänieristetty, sinkitty koko sallittu maksimikuormitus N ainevahvuus kpl/pakk M8/M N 20 x 1, x 1, SEJO ILMASTOINTIPIDIN HST RYHMÄ 0200 haponkestävä koko sallittu maksimikuormitus N ainevahvuus kpl/pakk M8/M N 20 x 1, HST N 25 x 1, kg = 10 N, 100 kg = 1 kn 43

46 IV-KANNAKKEET JA TARVIKKEET SEJO IV-KUILUKANNAKE varsi 250, kuumasinkitty RYHMÄ 0200 (IV-kuilukannakkeen jalka tilattava erikseen) koko ainevahvuus sanganreikä ø pari/ pakk x 3 10, , , , , , x 3 10, , , , , , IV-kuilukannakkeen jalka 150 x 80 x 5 Ø1 1 SEJO IV-KUILUKANNAKE sinkitty RYHMÄ 0200 (IV-kuilukannakkeen putki ja jalka tilattava erikseen) muhvin koko koko ainevahvuus pari/ pakk / x x 4, IV-kuilukannakkeen putki ¾, pituus IV-kuilukannakkeen jalka 150 x 80 x 5 Ø1 1 Kierreputki ja runkolevy löytyvät sivulta 6. SEJO IV-TELINEJÄRJESTELMÄ RYHMÄ 0200 (Kaikki osat tilattava erikseen) nimike profiiliputki 42 x 42, 3 m kulmakappale jatkokappale säätöjalka 12 x kierretulppa 40 x 40 putkelle* kierretulppa 42 x 42 putkelle* tukijalka IV-telinejärjestelmään, 40 x 40 x 200 *) suosittelee käytettäväksi M12-aluslevyä 44 1 kg = 10 N, 100 kg = 1 kn

47 IV-KANNAKKEET JA TARVIKKEET I-NIITTI teräs/aluseos RYHMÄ 0200 koko kpl/ras ,2 x 12 teräs ,2 x 8 alum ,2 x 10 alum ,2 x 8 valkoinen Teräs, 3,2 x Teräs, 3,2 x koko kpl/ras ,2 x 9 alum. paineenkest ,2 x 11 alum. paineenkest ,2 x 9,5 teräs paineenkest. 500 I-NIITTI RST/HST RYHMÄ 0200 ruostumaton, haponkestävä koko kpl/ras ,2 x 8 A2 / RST 500 HST ,2 x 10 A2 / RST ,2 x 8 A4 / HST ,2 x 10 A4 / HST 500 IV-TYÖNTÖLISTA RYHMÄ 0200 sinkitty pit./pakk m/25 kpl IV-TYÖNTÖLISTA HST RYHMÄ 0200 haponkestävä HST SDS+ TYÖNTÖLISTAN AJOPÄÄ RYHMÄ koko m IV Z-LISTA RYHMÄ 0200 sinkitty pit./pakk m/25 kpl m/25 kpl 1 kg = 10 N, 100 kg = 1 kn 45

48 IV-KANNAKKEET JA TARVIKKEET IV Z-LISTA HST RYHMÄ 0200 haponkestävä HST koko m IV U-LISTA RYHMÄ 0200 sinkitty pit./pakk m/25 kpl IV-ULKOKULMAPALA RYHMÄ 0200 sinkitty kpl/pakk IV-ULKOKULMAPALA HST RYHMÄ 0200 haponkestävä kpl/pakk. HST IV-SISÄKULMAPALA RYHMÄ 0200 sinkitty kpl/pakk /1000 IV-SISÄKULMAPALA HST RYHMÄ 0200 haponkestävä HST kpl/pakk TEIPIT/TIIVISTEET RYHMÄ 0200 koko rll/ltk L-tiivistenauha 16 x 13 x 8 /100 m IT-tiivistenauha 15 x 9 /100 m U-listatiiviste 17 x 15 /5 m liimatiiviste 5 x 9, pituus 10 m liimatiiviste 6 x 12, pituus 10 m liimatiiviste 6 x 19, pituus 12 m kg = 10 N, 100 kg = 1 kn

49 IV-KANNAKKEET JA TARVIKKEET NYSTYRÄPIHDIT Sejo-koodi pihdit vaihtopistin TÖTSÄSAKSET RAJOITINPIHDIT Sejo-koodi LISTAKIINNIKE RUUVILLA RYHMÄ x 20, sinkitty koko kpl/pakk x I-VANNE RYHMÄ 0200 koko m/rll x 0,75 25 TEIPIT/TIIVISTEET RYHMÄ 0200 koko rll/ltk Sejo kylmäkutisteteippi 100 /20 m Sejo kylmäkutisteteippi, 50 /20 m kylmäkutisteteippi S 401, 50 /15 m kangasteippi, 50 /50 m, harmaa suojateippi, 50 /33 m, oranssi 6/ alumiiniteippi 50 /25 m 9/ alumiiniteippi 75 /50 m alumiinikoneteippi 75 /100 m 4/ PVC-teippi 50 /20 m harmaa PVC teippi 50 /66 m kirkas 6/ PVC teippi 75 /66 m kirkas 4/ Sejo höyrysulkuteippi 16 S Gorilla teippi 11 m/rll 6 S Gorilla 2-puoleinen teippi 1,52 m/rll 6 1 kg = 10 N, 100 kg = 1 kn 47

50 IV-KANNAKKEET JA TARVIKKEET RAKENNUSMUOVIKALVO RYHMÄ /2000, 0,09 Sejo-koodi pakk rll, 25 kg PVC PINTASUOJAKALVO RYHMÄ / 100 m, tarralla Sejo-koodi S pakk. 4 rll TIIVISTEMASSAT/LIIMAT RYHMÄ 0700 koko kpl/pakk silikoni Silirub 2/S, harmaa silikoni 0,3 l, väritön silikoni 0,3 l, valkoinen silikoni 0,3 l, harmaa LlM LIM-2000, M Sikabond Sikaflex 221, harmaa Sikaflex 221, valkoinen Masa Liimamassa Fix All liima/tiiviste UV suojattu, M1 harmaa Fix All liima/tiiviste, M1 valkoinen Fix All liima/tiiviste, M1 musta Fix All liima/tiiviste, M1 kirkas Fix All X-Treme Power valkoinen Fix All Turbo liima/tiiviste UV suojattu 0,3 l, valk Fix All Presspack myrkytön/homesuojattu liima 200 ml valk kg = 10 N, 100 kg = 1 kn

51 IV-KANNAKKEET JA TARVIKKEET TULPPAUSHATTU HPP RYHMÄ 0200 Sejo-koodi koko pakk / small 10 kpl / nippu / medium 10 kpl / nippu / large 10 kpl / nippu / X-L 5 kpl / nippu KANAVALIITIN RYHMÄ 0200 koko kpl/pakk SLN LIITOSNAUHA JOUSTAVA RYHMÄ 0200 Sejo-koodi tyyppi koko m/rll vinyyli 45/75/45 25 SEK-L ERISTEKIINNIKE RYHMÄ 0200 tarralla Sejo-koodi koko kpl/ras Sisältää kiinnitysprikat. 1 kg = 10 N, 100 kg = 1 kn 49

52 SPRINKLERIASENNUSTARVIKKEET SEJO RS-SPRINKLERIKANNAKE RYHMÄ 0100 sinkitty, VdS-hyväksyntä koko kpl/pakk M8 DN M M M R-PIDIN sinkitty, VdS-hyväksyntä RYHMÄ 0100 koko ø kpl/pakk. Ø DN 25 8, , , , , , , , , ,0 25 SU-PIDIN sinkitty, VdS-hyväksyntä RYHMÄ 0100 koko kpl/pakk M8 / DN M8 / DN M8 / DN M8 / DN M10 / DN M10 / DN M10 / DN M12 / DN M12 / DN M16 / DN kg = 10 N, 100 kg = 1 kn

53 SPRINKLERIASENNUSTARVIKKEET SEJO-PIDIN sinkitty RYHMÄ 0100 koko ø kpl/pakk DN ,5 10 kuumasinkitty ø ø koko ø kpl/pakk DN 15 10, , , , , SEJO-PIDIN haponkestävä RYHMÄ 0100 koko ø kpl/pakk. ø DN 15 10, , ,5 50 HST , , Tilaustuotteet 1 kg = 10 N, 100 kg = 1 kn 51

54 SPRINKLERIASENNUSTARVIKKEET ASENNUSRAUDAT RYHMÄ 0100 sinkitty koko reikä ø ainevahvuus mitat a/b/c/d kpl/pakk L-30 puupalkki 11 4 x / 73 / 30 / - 25/ L x / 58 / 30 / - 25/ L x / 60 / 40 / - 25/ L x / 60 / 40 / - 10/ L x / 85 / 50 / - 10/ V x / 160 / 30 / 30 10/ V x / 160 / 40 / 40 10/ V x / 172 / 40 / 42 10/ V x / 218 / 50 / 48 10/ Z x / 35 / 30 / 35 25/ Z x / 40 / 40 / 35 25/ Z x / 41 / 40 / 38 10/ Z x / 60 / 50 / 55 10/50 ASENNUSRAUDAT RYHMÄ 0100 kuumasinkitty koko reikä ø ainevahvuus mitat a/b/c/d kpl/pakk L x / 58 / 30 / - 25/ L x / 60 / 40 / - 25/ L x / 60 / 40 / - 10/ L x / 85 / 50 / - 10/ V x / 160 / 30 / 30 10/ V x / 160 / 40 / 40 10/ V x / 172 / 40 / 42 10/ Z x / 35 / 30 / 35 25/ Z x / 40 / 40 / 35 25/ Z x / 41 / 40 / 38 10/ Z x / 60 / 50 / 55 10/50 ASENNUSRAUDAT HST RYHMÄ 0100 haponkestävä koko reikä ø ainevahvuus mitat a/b/c/d kpl/pakk L x / 58 / 30 / - 25/ L x / 60 / 40 / - 25/ L x / 60 / 40 / - 10/100 HST V x / 172 / 40 / 42 10/ V x / 160 / 30 / 30 10/ V x / 160 / 40 / 40 10/ Z x / 35 / 30 / 35 25/ Z x / 40 / 40 / 35 25/ Z x / 41 / 40 / 38 10/100 (L-30 puupalkki) c a c a a b b b 52 d 1 kg = 10 N, 100 kg = 1 kn c a d b c

55 KIINNITYSTARVIKKEET KIILA-ANKKURI sinkitty SEJO KIILA-ANKKURI RYHMÄ 0400 RYHMÄ 0400 koko kpl/pakk M6 x 40* x 65* x 52* x x x x 62* x x x x x x x *) Ei kuulu ETA-hyväksynnän piiriin ETA-08/0173 koko kpl/pakk M8 x M8 x M10 x M10 x M12 x sinkitty ETA-12/0397 SEJO KIILA-ANKKURI RYHMÄ 0400 koko kpl/pakk M8 x M8 x M8 x M10 x M12 x M16 x KIILA-ANKKURI RYHMÄ 0400 koko kpl/ras x 52* x x x 62* x x *) Ei kuulu ETA-hyväksynnän piiriin kuumasinkitty kuumasinkitty ETA-12/0397 ETA-08/0173 KIILA-ANKKURI HST RYHMÄ 0400 koko kpl/ras M6 x 40* M8 x 50* M8 x M8 x HST M10 x 62* M10 x M12 x *) Ei kuulu ETA-hyväksynnän piiriin haponkestävä 1 kg = 10 N, 100 kg = 1 kn ETA-08/

56 KIINNITYSTARVIKKEET SEJO KIILA-ANKKURI HST RYHMÄ 0400 haponkestävä koko kpl/pakk. HST M8 x 50* M8 x M10 x *) Ei kuulu ETA-hyväksynnän piiriin ETA-05/0242 LYÖNTIANKKURI RYHMÄ 0400 sinkitty koko porakoko ø kpl/pakk LYÖNTIANKKURI KAULUKSELLA RYHMÄ 0400 sinkitty koko pituus kpl/pakk M M M ETA-13/0442 LYÖNTIANKKURI KAULUKSELLA HST RYHMÄ 0400 haponkestävä koko porakoko ø L-pituus kpl/pakk. HST M M LYÖNTITAPPI RYHMÄ 0750 lyöntiankkurille ETA-13/0442 koko LYÖNTITAPPI RYHMÄ 0750 lyöntiankkurille, SDS+ kiinnityksellä S S koko M8 M kg = 10 N, 100 kg = 1 kn

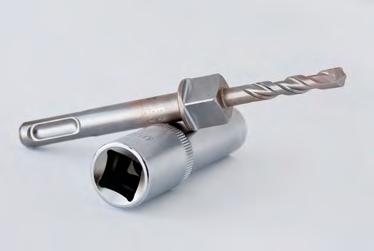

57 KIINNITYSTARVIKKEET SEJO-ASENNUSPORANTERÄ BETONIRUUVEILLE Terässä on 6 x 42 kokoinen teräosa, jonka juuressa on hylsykanta. Kantaan sopivat kaikki hylsyt, joissa on ½ :n kiinnitys. Käytössä asentaja poraa reiän kattoon, tämän jälkeen hän tiputtaa hylsyn terän päälle ja vääntää ruuvin kiinni. Reikää poratessa hylsykanta toimii syvyyden rajoittimena. Nopeuttaa ja helpottaa asentajan työtä. Asennukseen tarvitaan vain poravasaraa. Normaalisti tarvitaan poravasara ja ruuvinväännin. Tarkoitettu lyhyille (6 x 35 ) betoniruuveille, joissa on jatkoholkki sisäkierteellä (13 hylsy) tai vaihtoehtoisesti ulkokierre (10 hylsy). Terässä on ½ hylsykanta, johon voi tarvittaessa käyttää eri kokoisia hylsyjä. Hylsykanta toimii syvyyden rajoittimena, jolloin reikä on aina oikean syvyinen ja vältytään turhalta poraamiselta. tuote betoniruuvi 6 x 35 sisäkierre M8/M betoniruuvi 6 x 35 ulkokierre S hylsy, pitkä hylsy, pitkä SDS+ terä 6 x 42 Tarkista aina ankkurin kiristysmomentti tapauskohtaisesti Poraa reikä kattoon 2. Aseta hylsy terän päälle 3. Kierrä ruuvi paikoilleen 1 kg = 10 N, 100 kg = 1 kn 55

58 KIINNITYSTARVIKKEET BETONIRUUVIT RYHMÄ 0400 koko porakoko ø BETONIRUUVIT RYHMÄ 0400 BETONIRUUVIT RYHMÄ 0400 lieriökanta, TX30-kannalla minimi poraussyvyys sallitut* kuormat veto kn kpl/ras x , x , x ,3 100 *) Sallittu kuormitus halkeilemattomalle betonille. Suositeltu vääntimen maksimimomentti 160 Nm. Loppukiristysmomentti maks. 10 Nm. koko porakoko ø kuusiokanta, AV13-kannalla minimi poraussyvyys sallitut* kuormat veto kn kpl/ras x , x , x , x ,3 100 *) Sallittu kuormitus halkeilemattomalle betonille. Suositeltu vääntimen maksimimomentti 160 Nm. Loppukiristysmomentti maks. 10 Nm. koko porakoko ø kuusiokanta/torx, TX40/AV13-kannalla/AV15-kannalla minimi poraussyvyys sallitut* kuormat veto kn *) Sallittu kuormitus halkeilemattomalle betonille. Suositeltu vääntimen maksimimomentti 300 Nm. Loppukiristysmomentti maks. 10 Nm. AV kpl/ras x , x , x , BETONIRUUVIT RYHMÄ 0400 koko porakoko ø sisäkierre, M8/M10, AV13-kannalla minimi poraussyvyys sallitut* kuormat veto kn kpl/ras x , x ,3 50 *) Sallittu kuormitus halkeilemattomalle betonille. Suositeltu vääntimen maksimimomentti 160 Nm. Loppukiristysmomentti maks. 10 Nm. ETA-16/0655 BETONIRUUVIT RYHMÄ 0400 koko porakoko ø ulkokierre, M8/16, AV10-kannalla minimi poraussyvyys sallitut* kuormat veto kn kpl/ras x , x ,3 50 *) Sallittu kuormitus halkeilemattomalle betonille. Suositeltu vääntimen maksimimomentti 160 Nm. Loppukiristysmomentti maks. 10 Nm kg = 10 N, 100 kg = 1 kn

59 KIINNITYSTARVIKKEET BETONIRUUVIT RYHMÄ 0400 HST, AV13-kannalla koko porakoko ø minimi poraussyvyys HST *) Sallittu kuormitus halkeilemattomalle betonille. Suositeltu vääntimen maksimimomentti 6 = 160 Nm, 8 = 300 Nm. Loppukiristysmomentti maks. 10 Nm. sallitut* kuormat veto kn kpl/ras x , x ,7 50 SNA NAULA-ANKKURI RYHMÄ 0400 koko porakoko ø sallittu* maksimikuormitus kn / veto kn kpl/ras ,8 x ,19 / 0, ,8 x ,19 / 0, ,8 x ,19 / 0, ,8 x ,19 / 0, x 30 6 / 1, x 40 6 / 1, x 50 6 / 1,2 100 Betoni R25 *) varmuuskerroin 3 KIPSILEVYANKKURI RYHMÄ 0400 ruuvilla, sinkitty ruuvikoko kpl/ras x LEVYANKKURI RYHMÄ 0400 sinkitty koko porakoko ø kpl/ras / / / / / / LEVYANKKURIPIHDIT RYHMÄ 0750 soveltuvuus ankkurit ankkurit 1 kg = 10 N, 100 kg = 1 kn 57

60 KIINNITYSTARVIKKEET KBRM KEVYTBETONIRUUVI RYHMÄ 0400 TX30, uppokannalla koko sallittu* maksimikuormitus kn kpl/pakk x 65 0,5**/0,6*** x 90 0,5**/0,6*** 100 *) Sisältää varmuuskertoimen 2,5. **) Kevytbetoni 500 kg/m 3. ***) Kevytsora KEVYTBETONIANKKURI RYHMÄ 0400 sinkitty koko porakoko ø kpl/pakk SEJO KEVYTBETONIANKKURI RYHMÄ 0400 sinkitty koko kpl/pakk GBH M8/20 ulkokierre GBH M10/20 ulkokierre 25 työkalut (Ryhmä 0750) EV lyöntityökalu M EV lyöntityökalu M10 1 MESSINKIANKKURI RYHMÄ 0400 koko porakoko ø sallittu maksimikuormitus N** kpl/ras M6* N M8* N M10* N M12* N 50 *) Ei kuulu ETA-hyväksynnän piiriin **) varmuuskerroin 4, betoni C20/25 NIITTIMUTTERI RYHMÄ 0400 koko porakoko ø sallittu maksimikuormitus kn ainevahvuus kpl/pakk M6 teräs 9,1 0,23 0,5-3, M8 teräs 11,1 0,42 0,5-3, M10 teräs 12,1 0,67 1,0-3, M6 alumiini 9,1 0,17 0,5-3, M8 alumiini 11,1 0,31 0,5-3, kg = 10 N, 100 kg = 1 kn

61 KIINNITYSTARVIKKEET SEJO KIPPITAPPI RYHMÄ 0400 koko porakoko ø VdS-hyväksyntä (max. DN50) sallittu maksimikuormitus kn kpl/pakk M8/100 (VdS) 22 0, M8/200 (VdS) 22 0, M8/ , M8/ , M10/100 (FM) 25 0, M10/200 (FM) 25 0,8 50 KIPSILEVYANKKURI RYHMÄ 0400 Alligator, iso, ruuvilla ruuvikoko kpl/pakk , LEVYANKKURI RYHMÄ 0400 Alligator kierrekoko/ levyn vahvuus porakoko ø vapaa tila levyn takana kpl/ras M6 / M8 / NAILONTULPPA RYHMÄ 0400 Alligator koko ruuvikoko kpl/pakk M M M8 4,5-6,5 50 NAILONTULPPA RYHMÄ 0400 koko ruuvikoko kpl/ras M5 2, M6 3, M8 4, M M kg = 10 N, 100 kg = 1 kn 59

62 KIINNITYSTARVIKKEET SYT YLEISTULPPA RYHMÄ 0400 (soveltuu kaikkiin yleisimpiin materiaaleihin) koko ruuvi ø kpl/ras M6 x M8 x M10 x KEVYTBETONITULPPA RYHMÄ 0400 nailon koko porakoko ø kpl/ras M8 x M10 x ASENNUSTYÖKALU RYHMÄ 0750 kevytbetonitulpalle koko M M10 INJEKTIOMASSA RYHMÄ 0400 Sejo-koodi patruuna 300 ml suutin S puhdistusharja 13 x 300 S puhdistusharja 18 x ilmapumppu SEJO JOHDINSIDE RYHMÄ 0400 Sähkökoodi koko väri kpl/pss ,8 x 200 valkoinen ,8 x 290 valkoinen ,8 x 430 valkoinen ,6 x 370 musta 100 E kg = 10 N, 100 kg = 1 kn

63 KIINNITYSTARVIKKEET WC-KIINNITYSRUUVISARJA / 4 kpl RYHMÄ 0100 sinkitty koko srj./pakk / JALKARUUVI RYHMÄ 0100 sinkitty, AV10-kannalla koko kpl/ras M8 / M8 / M8 / M8 / SÄÄTÖRUUVI RYHMÄ 0100 sinkitty, Torx 25 koko kpl/ras M6 / M8 / M8 / M8 / M8 / M8 / M8 / M10 / M10 / SÄÄTÖRUUVI RST A2 RYHMÄ 0100 ruostumaton koko kpl/pakk M8 / RST M8 / M8 / M10 / M10 / kg = 10 N, 100 kg = 1 kn 61

64 MPC KISKOT JA OSAT ASENNUSKULMA RYHMÄ 0100 sinkitty koko L= ainevahvuus mitat a/b/c kpl/pakk x / 32 / x / 32 / x / 32 / x / 32 / x / 32 / ø 8,5 x 22 ø 10,5 a b c MPC SEINÄKONSOLI ASENNUSSARJA RYHMÄ 0300 äänieristetty koko Konsolikannatin asennussarja Sopii ääntä eristäväksi konsolikannattimeksi seinäasennuksiin, ilmanvaihto-, jäähdytys- ja pumppukoneikoille, nestesäiliöille, kojekaapeille yms. Asennussarja sisältää: - 2 kpl MPC kannatinkisko 38/40-2 kpl MPC seinäkisko 38/40, pituus kpl MÜPRO äänieristekappale koko 43 x 11-4 kpl äänieristekappaleen aluslevy 8,5 x 28-6 kpl peitehattu 38/40-4 kpl lukituskiinnike M10/30-4 kpl aluslevy 8,5 x 28 x 1-4 kpl MPC levymutteri M8 38/40-4 kpl kuusioruuvi M8/55-4 kpl MPC kiinnityslevy M10 38/40 MÜPRO äänieristekappaleilla jopa 17 db (A) äänenvaimennus. Maksimi suositeltava kuormitus 1500 N. Teräsosien pinnoitus sähkösinkittynä kg = 10 N, 100 kg = 1 kn

65 MPC KISKOT JA OSAT ÄÄNIERISTEKAPPALE RYHMÄ 0100 kiskoille koko sallittu maksimikuormitus kn kpl/pakk x 8,5 0,3 kn x 10,5 0,3 kn *25 x 43 1 kn 50 * ÄÄNIERISTEKAPPALE RYHMÄ 0100 sinkitty koko sallittu maksimikuormitus kn kpl/pakk M8 0,2 kn M10 1 kn 100 V-ÄÄNIERISTEKULMA RYHMÄ 0100 ø 8,5 reikä sallittu maksimikuormitus kn kpl/pakk ,2 kn 100 MÜPRO VÄRINÄNVAIMENNIN RYHMÄ 0650 nimike staattinen puristus/ vetokuorma max. (kn) Phonolyt Käyttöalue: Müpro Phonolyt värinän- ja äänenvaimentimet laite- ja putkistoasennukseen, korkea vaimennusaste jopa 40 db. Pumput, kuumavesikattilat, ilmastointi- ja jäähdytysjärjestelmien laitteet, putkien ja kannatuskiskojen kiintopisteet jne. Rakenne: Synteettistä kumia, öljynkestävä Runko valuteräs, M-kierteet max. (kn) max. (db) sivuttaiskuorma vaimennuskyky kierrekoko mitat A/B C/H ØL/L nuppi 1,5 1,5 30 M10 Ø 64 korkeus jalka M12 Ø 108 korkeus jalusta db27 5,4 2,5 27 M10 80/37 147/40 11/ jalusta db ,3 40 M12 126/60 227/66 13/194 Nuppi Jalka Jalusta 1 kg = 10 N, 100 kg = 1 kn 63

66 MERKINTÄTARRAT MERKINTÄTARRAT RYHMÄ 0700 VIRTAUSNUOLI Merkintätarrat ovat standardin SFS 3701 mukaiset. Koko 165 x 25. Pakk. 50 kpl teksti FREEZIUM GLYKOLI HAPPI HENGITYSILMA HÖYRY HÖYRY MENO HÖYRY PALUU ILMANVAIHTO POISTO ILMANVAIHTO TULO ILMASTOINTI MENO ILMASTOINTI PALUU JÄTEILMA JÄTEVESI JÄTEVESIVIEMÄRI JÄÄHDYTYSVERKOSTO PUHALLINPATTERI MENO JÄÄHDYTYSVERKOSTO PUHALLINPATTERI PALUU JÄÄHDYTYSPALKKIVERKOSTO MENO JÄÄHDYTYSPALKKIVERKOSTO PALUU JÄÄHDYTYSVESIILM. MENO JÄÄHDYTYSVESIILM. PALUU JÄÄHDYTYSVESI MENO JÄÄHDYTYSVESI PALUU KAUKOJÄÄHDYTYS MENO KAUKOJÄÄHDYTYS PALUU KAUKOLÄMPÖ MENO KAUKOLÄMPÖ PALUU KIERTOILMA KIERTOVESI KYLMÄ KÄYTTÖVESI KYLMÄVESI LAUHDE LAUHDEVESI MENO LAUHDEVESI PALUU teksti LATTIALÄMMITYS MENO LATTIALÄMMITYS PALUU LTO-MENO LTO-PALUU LUISKANLÄMMITYS MENO LUISKANLÄMMITYS PALUU LÄMMIN KÄYTTÖV. KIERTO LÄMMIN KÄYTTÖVESI LÄMMINVESI LÄMPÖJOHTO ILM. MENO LÄMPÖJOHTO ILM. PALUU LÄMPÖJOHTO MENO LÄMPÖJOHTO PALUU MAAKAASU NESTEKAASU NUOLI VIHREÄ PAINEILMA PAINEVIEMÄRI PALOPOSTILINJA PALOVESI PATTERIVERK. MENO PATTERIVERK. PALUU POISTOILMA POLTTOÖLJY KEVYT RAITISILMA RASVAVIEMÄRI SADEVESI SADEVESIVIEMÄRI SAVUNPOISTO SPRINKLERIVESI TUULETUSVIEMÄRI TULOILMA TYPPI TYPPI ULKOILMA 64 1 kg = 10 N, 100 kg = 1 kn

67 MERKINTÄTARRAT MERKINTÄTARRALAATIKKO RYHMÄ 0750 (sisältää arkkilokeron) muovi, tarrat 165 x 25 koko lokerot kpl x 22 x MERKINTÄTEIPIT RYHMÄ 0700 TARKISTUSLUUKUN TARRA 63 kpl/arkki koko määrä x 15 3 x 21 MERKINTÄTARRA 20 kpl/arkki nimike koko TL 20 x VM 20 x IV 20 x kpl/arkki nimike koko LV 20 x LJ 20 x KV 20 x LVK 20 x LJ 20 x JÄ 20 x JÄ 20 x LTO 20 x LTO 20 x Sulut 20 x x x 15 1 kg = 10 N, 100 kg = 1 kn 65

68 PUTKIKITIT JA -TIIVISTEET PALOKATKOTUOTTEET RYHMÄ 0700 nimike, koko kpl/pakk palokaulus 55 valkoinen palokaulus 82 valkoinen palokaulus 110 valkoinen palokaulus 125 valkoinen palokaulus 160 valkoinen paloakryyli valkoinen 310 ml CE palokatkomassa Fire Graphite 310 ml palokatkomassa kipsip. 20L valkoinen paloakryyli valkoinen 600 ml palouretaani 750 ml palouretaanivaahto (pistooli) 750 ml palosilikoni valkoinen 310 ml/ptr 12 ETA-14/0318 ETA-13/0992 ETA-14/0317 ETA-14/0033 POLYURETAANIVAAHTO RYHMÄ 0700 koko kpl/pakk PU-vaahto 750 ml, pillivaahto, all season PU-pistoolivaahto 750 ml PU-pistoolivaahto, talvilaatu 750 ml PU-puhdistusasetoni kg = 10 N, 100 kg = 1 kn

69 PUTKIKITIT JA -TIIVISTEET KIERRETEIPPI RYHMÄ 0700 pakkaus kpl/pakk Unitape 12 x 12 m x 0, Maxi 12 x 12 m x 0, Multi 12 x 12 m x 0, Jumbo 19 x 15 m x 0,2 200 UNIGARN PELLAVA RYHMÄ 0700 pakkaus kpl/pakk puola 80 g letti 500 g letti 100 g letti 200 g muovipurkki 80 g pussi 100 g 80 MULTITEC VUODONHAKUAINE RYHMÄ 0700 esim. ilma/kaasu pakkaus kpl/pakk spray 400 ml 12 GLIDEX LIUKUAINE RYHMÄ 0700 pakkaus kpl/pakk tuubi 50 g pullo 400 g pullo 750 g purkki 1 kg spray 400 ml 12 UNIFLON KIERRETIIVISTYSNARU RYHMÄ 0700 pakkaus kpl/pakk m 12 1 kg = 10 N, 100 kg = 1 kn 67

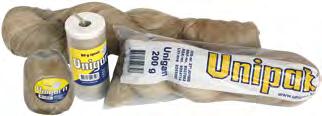

70 PUTKIKITIT JA -TIIVISTEET UNIPAK PUTKIKITTI RYHMÄ 0700 pakkaus kpl/pakk tuubi 65 g tuubi 250 g purkki 360 g 12 UNIPAKOL PUTKIKITTI RYHMÄ 0700 öljylle/bensiinille/glykolille pakkaus kpl/pakk purkki 250 g 12 MULTIPAK PUTKIKITTI RYHMÄ 0700 kaasulle ja kuivajärjestelmille pakkaus kpl/pakk g tuubi g purkki 12 STOVEX KATTILAKITTI RYHMÄ 0700 pakkaus kpl/pakk tuubi 250 g 12 Kestää kuumuutta yli 1000 C 68 1 kg = 10 N, 100 kg = 1 kn

71 PUTKIKITIT JA -TIIVISTEET HANDEX KÄSIENPUHDISTUSAINE RYHMÄ 0700 pakkaus kpl/pakk pullo 500 ml 6 UNITEC KIERRELIIMA RYHMÄ 0700 tyyppi pakkaus kpl/pakk Unitec Water Kaasu-, happi-, vesi-, öljy-, hiilivety-, paineilma-, glykolikemikaaliputkistoihin. Keltainen värikoodi kaasulle. Max. 3 /0,5 toleranssi. -55 C C 50 ml Loxeal Unitec 58-11, sopii juomavedelle 250 ml Unitec Hot Kierreliitosliima korkeisiin lämpötiloihin (max. 230 C) Vesi-, öljy-, hiilivety-, paineilma-, kemikaali-, höyryputkistoihin. Max 2 /0,3 toleranssi. -55 C C 50 ml Unitec aktivaattori A11 Nopeuttaa anaerobisen liiman polymerisoitumista. Käytettävä primerina, kun ruostumattomia putkiosia liitetään Loxeal-kierreliimoilla. 200 ml 6 GALVEX SINKKIMAALI RYHMÄ 0700 pakkaus kpl/pakk spray 500 ml 12 1 kg = 10 N, 100 kg = 1 kn 69

72 PULTIT, RUUVIT, MUTTERIT, ALUSLEVYT KUUSIORUUVI sinkitty, täyskierre DIN 933, DIN 931, RYHMÄ 0500 koko kpl/rasia M6 x x x x x x x M8 x x x x x x x x x x x x x M10 x x x x x x x x M12 x x x x x x x M16 x x x x x KUUSIORUUVI kuumasinkitty, täyskierre DIN 933, DIN 931, RYHMÄ 0500 koko kpl/rasia M8 x x x x x x M10 x x x x x x M12 x x x x KUUSIORUUVI haponkestävä, täyskierre DIN 933, DIN 931, RYHMÄ 0500 koko kpl/rasia M6 x x x M8 x x x HST x x M10 x x x M12 x x M16 x M20 x kg = 10 N, 100 kg = 1 kn

73 PULTIT, RUUVIT, MUTTERIT, ALUSLEVYT KUUSIORUUVI sinkitty, osakierre DIN 933, DIN 931, RYHMÄ 0500 koko kpl/rasia M12 x M16 x x x x x x x x x x x x M20 x x x x x x x x x x x x x x KUUSIORUUVI kuumasinkitty, osakierre DIN 933, DIN 931, RYHMÄ 0500 koko kpl/rasia M12 x M16 x x x x x x x M20 x x x x x x M24 x x KUUSIORUUVI haponkestävä, osakierre DIN 933, DIN 931, RYHMÄ 0500 koko kpl/rasia M16 x HST 16 x x x x M20 x kg = 10 N, 100 kg = 1 kn 71

74 PULTIT, RUUVIT, MUTTERIT, ALUSLEVYT MUTTERI sinkitty DIN 934, RYHMÄ 0500 koko kpl/rasia M M M M M M M M M30 25 ALUSLEVY sinkitty DIN 125, RYHMÄ 0500 koko kpl/rasia M M M M M M M MUTTERI kuumasinkitty DIN 934, RYHMÄ 0500 koko kpl/rasia M M M M M M24 25 ALUSLEVY kuumasinkitty DIN 126, RYHMÄ 0500 koko kpl/rasia M M M M MUTTERI haponkestävä DIN 934 koko kpl/rasia M HST M M M M M20 25 ALUSLEVY haponkestävä DIN 125 koko kpl/rasia M HST M M M M M20 25 KORIALUSLEVY sinkitty DIN 9021, RYHMÄ 0500 koko kpl/rasia M M M M M M M M24 25 KORIALUSLEVY kuumasinkitty DIN 9021, RYHMÄ 0500 koko kpl/rasia M M KORIALUSLEVY haponkestävä DIN 9021 koko kpl/ras M HST M M M M M20 25 NELIÖALUSLAATTA DIN 436, RYHMÄ 0500 kuumasinkitty koko kpl/ras M8 30 x 30 x x 30 x x 40 x x 50 x x 60 x kg = 10 N, 100 kg = 1 kn

75 PULTIT, RUUVIT, MUTTERIT, ALUSLEVYT YLEISRUUVI* RYHMÄ 0500 sinkitty, uppokanta (Torx) YLEISRUUVI* RYHMÄ 0500 sinkitty, lieriökanta (Torx) koko kpl/rasia ,5 x ,0 x ,5 x ,0 x ,0 x *) Kaikki yleisruuvit Torx-kannalla. Katso soveltuvat kärjet alla olevasta taulukosta. koko kpl/rasia ,5 x ,0 x ,5 x ,0 x ,0 x *) Kaikki yleisruuvit Torx-kannalla. YLEISRUUVI UPPOKANTA ruostumaton teräs RYHMÄ 0500 koko kpl/pakk x x RST Torx-ruuveihin soveltuvat kärjet: Ruuvin koko 3,0 kärki tx10 Ruuvin koko 3,5-4,0 kärki tx15 Ruuvin koko 4,5-5,0 kärki tx25 Ruuvin koko 6,00 kärki tx30 1 kg = 10 N, 100 kg = 1 kn 73

76 PULTIT, RUUVIT, MUTTERIT, ALUSLEVYT KUUSIOKANTA PORARUUVI DIN 7504-K, RYHMÄ 0500 koko SW kpl/rasia ,2 x ,8 x ,5 x ,3 x KUUSIOKANTA PORARUUVI ruostumaton teräs DIN 7504-K, RYHMÄ 0500 koko SW kpl/rasia RST 6,3 x KUUSIOKANTA PORARUUVI 12,5 teräkseen DIN 7504-K, RYHMÄ 0500 Sejo-koodi koko SW kpl/rasia ,5 x LIERIÖKANTA PORARUUVI DIN 7504-N, RYHMÄ 0500 koko LAIPPARUUVI RYHMÄ 0500 koko SW kpl/rasia ,5 x LAIPPARUUVI RYHMÄ 0500 kpl/rasia ,5 x ,2 x ,8 x sinkitty kuumasinkitty koko SW kpl/rasia x METALLIPORANTERÄ HSS RYHMÄ 0500, DIN 338RN Sejo-koodi koko ,2, Co 8 % ,2, Co 8 % (Ph2) 74 1 kg = 10 N, 100 kg = 1 kn

77 PULTIT, RUUVIT, MUTTERIT, ALUSLEVYT KFR-RUUVI RYHMÄ 0500 ristiura sinkitty (Ph2) KIERTEEN MUOVAAVA RUUVI RYHMÄ 0500, DIN 7500D koko kpl/rasia ,2 x koko ainevahvuus porakoko kpl/rasia M8 x 20 1,5-3,5 7, M10 x 30 9,2 200 KFR-RUUVI RYHMÄ 0500 porakärki (Ph2) koko kpl/rasia ,2 x KFR-RUUVI DIN 934 Sejo-koodi haponkestävä, ristiura (Ph2) koko ,2 x 13 HST KANSIRUUVI kuumasinkitty DIN 571, RYHMÄ 0500 koko kpl/rasia M8 x x x x x x x x x x x x x M10 x x x x x x x KANSIRUUVI haponkestävä DIN 571, RYHMÄ 0500 Sejo-koodi koko kpl/rasia HST M8 x M8 x M8 x kg = 10 N, 100 kg = 1 kn 75

78 SUUNNITTELU- JA LASKENTAOHJEITA TERÄSPUTKIEN PAINOTAULUKKO Putki ø Tyhjä kg/m Vesi l/m Yht. kg/m 3/8 0,86+ 0,13= 0,99 1/2 1,23+ 0,20= 1,43 3/4 1,59+ 0,37= 1,96 1 2,46+ 0,58= 3,04 1 1/4 3,17+ 1,01= 4,18 1 1/2 3,65+ 1,37= 5,02 2 5,17+ 2,21= 7,38 44,5 2,70+ 1,2= 3,9 51 3,12+ 1,7= 4,8 57 3,90+ 2,1= 6,0 63,5 4,36+ 2,6= 7,0 70 4,83+ 3,2= 8,0 76,1 5,28+ 3,9= 9,2 82,5 6,31+ 4,6= 10,9 88,9 6,81+ 5,3= 12,1 101,6 8,76+ 7,0= 15, ,33+ 8,0= 17,3 114,3 9,90+ 9,0= 18, ,20+ 11,1= 23,3 Putki ø Tyhjä kg/m Vesi l/m Yht. kg/m ,8+ 12,3= 25,1 139,7 13,5+ 13,6= 27,1 152,4 16,4+ 16,2= 32, ,1+ 17,6= 34,7 168,3 18,1+ 20,0= 38, ,5+ 20,6= 39,1 177,8 21,3+ 22,1= 43,4 193,7 25,0+ 26;2= 51, ,1+ 32,7= 63,8 219,1 31,0+ 33,6= 64, ,5+ 41,0= 78,5 244,5 37,1+ 42,0= 79, ,6+ 50,7= 91, ,6+ 53,2= 94,8 298,5 51,1+ 63,8= 114,9 323,9 55,6+ 71,5= 127,1 355,6 68,3+ 90,5= 158, ,8+ 97,5= 168,3 406,4 85,9+ 118,0= 203,9 VENYMÄKAAVIO ERI PUTKITYYPEILLE Metallit ja muovit kutistuvat kylmässä ja laajenevat lämpimässä. Tämä on otettava huomioon varsinkin läitysputkistoissa, joissa lämpötila termostaattisäädön takia koko ajan vaihtelee edestakaisin. Jännitykset voidaan välttää sopivilla putkikannakkeilla, jotka pystyvät tekemään heiluriliikettä tai liukumaan. Esimerkkejä: 1) Kupariputki, putkiosan pituus 30 m Lämpötilaero T = 50 K Pidentyminen L = 24,75 2) PVC-putki, putkiosan pituus 40 m Lämpötilaero T = 40 K Pidentyminen L = 128 Pidentymisen laskentakaava: L = L x T x α () (m) (K) (/mk) L = pidentyminen L = putkiosan pituus T = lämpötilaero α = pituuden lämpötilakerroin HUOM: MuoviputkilIe (PE, PP,PVC) kaaviosta saatu pidentymä on kerrottava kyenellä. Putken pituus Pidentyminen L Putken tyyppi Lämpötilaero T 76 1 kg = 10 N, 100 kg = 1 kn

79 KISKOASENNUSJÄRJESTELMÄT SEJOFIX-KISKOT Aihevahvuus P3300 2, P1000 2,0 + 2,5 + 3, P5500 2, P8000 3, s. 9 s. 7 s. 11 s kg = 10 N, 100 kg = 1 kn 77

80 SEJOFIX-KISKOT SEJOFIX-ASENNUSKISKO Uusi muuntojoustava kiskoasennusjärjestelmä yhteiskannatukseen. Käyttökohteet: Asennuskisko soveltuu kevyisiin ja keskiraskaisiin LVIS-asennuksiin. Asentaminen onnistuu helposti betoniruuvilla tai kiila-ankkurilla. Sarja sisältää asennuskiskot kokoluokassa 27/15 ja 27/25, pikalukituskiinnikkeet, konsolit ja päätytulpat. Materiaali: esigalvanoitu teräs , DIN EN mukaan. nimike yksikkö asennuskisko 27/15/1,25, 2 m kpl asennuskisko 27/25/1,25, 2 m kpl kiskon mitat () poikkileikkaus [cm 2 ] maksimi pistekuormitus (veto) Fmax kn jatkuva momentti (vääntö) Mq [Nm] 27/15/ , /25/ ,50 10 z y z s y e Asennuskisko 27/15 Asennuskisko 27/25 zul 160 N/ 2 f L/200 zul 160 N/ 2 f L/ kg = 10 N, 100 kg = 1 kn

81 SEJOFIX-KISKOT SEJOFIX-KISKOKONSOLI 27/25 tyyppi L b kiinnityshahlon koko kpl/pakk / x / x / x PIKAKIERRELUKKO M8 JA PIKAKASAUSKIINNIKE M8 Nopea pikalukituskiinnike, johon voidaan kiinnittää putkipitimet kierratangolla. Korkeuden säätö on mahdollista kiskon sisällä. Asentaminen on helppoa; käännä lukituskiinnike, lisää kierretanko + mutteri ja kiristä. Pikakasauskiinnike, jota voidaan käyttää esimerkiksi konsolin kiinnittämiseksi kiskoon. Voidaan käyttää myös normaalin lukituskiinnikkeen tavoin lisäämällä aluslevy. Materiaali: sinkitty teräs nimike yksikkö kpl/pakk pikakierrelukko M8* kpl pikakasauskiinnike M8 kpl 100 *) Tekniset tiedot: Fz = 1,5 kn, Fx = 0,8 kn PIKALUKITUSKIINNIKE M8 TAPILLA Nopea pikalukituskiinnike valmiilla kierretapeilla, johon voidaan kiinnittää putkipitimet suoraan. Korkeuden säätö on mahdollista kiskon sisällä. Asentaminen käy helposti; työnnä lukituskiinnike kiskoon ja kiristä mutteri. Materiaali: sinkitty teräs nimike pituus yksikkö kpl/pakk pikalukituskiinnike M8 x kpl pikalukituskiinnike M8 x * kpl pikalukituskiinnike M8 x * kpl 50 Tekniset tiedot: Fz = 1,5 kn, Fx = 0,8 kn. *) katkaisuvälit 10 välein. PÄÄTYSUOJUS KISKOLLE Antaa viimeistellyn lopputuloksen asennukselle. Materiaali: HD-PE, väri keltainen nimike yksikkö kpl/pakk päätysuojus 27/15/1,25 kiskolle kpl päätysuojus 27/25/1,25 kiskolle kpl kg = 10 N, 100 kg = 1 kn 79

82 SEJOFIX-KISKOT KIINNITYSLEVY KISKOLLE Tukeva kiinnitys kiskolle, kiinnityslevyn muoto tukee kiskoa hyvin. Reiän koko 11. Materiaali: teräs, sähkösinkitty nimike yksikkö kpl/pakk kiinnityslevy kiskolle HK 27/10 kpl 50 SDE ÄÄNIERISTYSELEMENTTI KISKOLLE Materiaali: TPE, musta Lämpötila-alue: -50 C +110 C Palonkesto: DIN 4102, B2 Kovuus: 50 +/-5 Shorea Aluslevy: teräs, sinkitty tyyppi kisko kierretangolle kokonaiskorkeus () kauluksen korkeus () paino pakk , 41 M M8/M kg = 10 N, 100 kg = 1 kn

83 SEJOFIX-KISKOT FIX-KISKO 41 x 41 x 2,0 tehdastilaustuote 41 A = 2.51 cm² /m = 2.18 kg/m I y-y = 5.33 cm 4 Z y-y = 2.58 cm³ r y-y = 1.42 cm I z-z = 9.17 cm 4 Z z-z = 4.44 cm³ r z-z = 1.74 cm 41 2,0 L () F =175 N/² =175 N/² f=¹/200l f f Fmax (kn) fmax () Fmax (kn) fmax () F (kn) f=¹/360l F (kn) F kisko pituus (m) kpl/pakk. 41 x 41 x 2, Esimerkki: käytäväosan yhteiskannatus välituellisella SEJOFIX-kiskolla 1 kg = 10 N, 100 kg = 1 kn 81

84 SEJOFIX-KISKOT FIX-KISKO 41 x 41 x 2,5 Kiinnitysreikä =14 x ,5 A = 3.00 cm² /m = 2.73 kg/m I x-x = 6.10 cm 4 Z x-x = 2.87 cm³ r x-x = 1.42 cm I y-y = 9.17 cm 4 Z y-y = 4.44 cm³ r y-y = 1.74 cm L () F f Fmax (kn) =175 N/² f=¹/200l fmax () F (kn) f=¹/360l F (kn) F(kN) * * kisko pituus (m) kpl/pakk. 41 x 41 x 2, *k.l/r => 180 < kg = 10 N, 100 kg = 1 kn

85 SEJOFIX-KISKOT FIX-TUPLAKISKO 41 x 41 x 2,5 41 Kiinnitysreikä =14 x 28 A = 6.00 cm² /m = 5.47 kg/m I x-x = cm 4 Z x-x = 8.77 cm³ r x-x = 2.45 cm I y-y = cm 4 Z y-y = 8.88 cm³ r y-y = 1.74 cm 83 2,5 L () F f Fmax (kn) =175 N/² f=¹/200l fmax () F (kn) f=¹/360l F (kn) F(kN) * kisko pituus (m) kpl/pakk. T41 x 41 x 2, *k.l/r => 180 < kg = 10 N, 100 kg = 1 kn 83

86 SEJOFIX-KISKOT FIX-KISKO 41 x 21 x 2,5 Kiinnitysreikä =14 x A = 1.97 cm² /m = 1.76 kg/m I x-x = 0.98 cm 4 Z x-x = 0.89 cm³ r x-x = 0.70 cm I y-y = 5.29 cm 4 Z y-y = 2.56 cm³ r y-y = 1.63 cm L () F f Fmax (kn) =175 N/² f=¹/200l fmax () F (kn) f=¹/360l F (kn) F(kN) kisko pituus (m) kpl/pakk. 41 x 21 x 2, kg = 10 N, 100 kg = 1 kn

87 SEJOFIX-KISKOT FIX-TUPLAKISKO 41 x 21 x 2,5 A = 3.94 cm² /m = 3.53 kg/m I x-x = 5.62 cm 4 Z x-x = 2.72 cm³ r x-x = 1.19 cm I y-y = cm 4 Z y-y = 5.12 cm³ r y-y = 1.63 cm Kiinnitysreikä =14 x 28 L () F f Fmax (kn) =175 N/² f=¹/200l fmax () F (kn) f=¹/360l F (kn) F(kN) * * * kisko pituus (m) kpl/pakk T41 x 21 x 2, *k.l/r => 180 < 250 Esimerkki: käytäväosan yhteiskannatus SEJOFIX-kiskolla 1 kg = 10 N, 100 kg = 1 kn 85

88 SEJOFIX-KISKOT FIX-KISKO 41 x 62 x 2,5 50 Kiinnitysreikä =14 x ,5 A = 4.03 cm² /m = 3.60 kg/m I x-x = cm 4 Z x-x = 5.59 cm³ r x-x = 2.09 cm I y-y = cm 4 Z y-y = 6.33 cm³ r y-y = 1.79 cm L () F f Fmax (kn) =175 N/² f=¹/200l fmax () F (kn) f=¹/360l F (kn) F(kN) kisko pituus (m) kpl/pakk. 41 x 62 x 2, kg = 10 N, 100 kg = 1 kn

89 SEJOFIX-KISKOT FIX-TUPLAKISKO 41 x 62 x 2,5 41 A = 8.06 cm² /m = 7.21 kg/m I x-x = cm 4 Z x-x = cm³ r x-x = 3.69 cm I y-y = cm 4 Z y-y = cm³ r y-y = 1.80 cm 124 2,5 Kiinnitysreikä =14 x 28 L () F f Fmax (kn) =175 N/² f=¹/200l fmax () F (kn) f=¹/360l F (kn) F(kN) kisko pituus (m) kpl/pakk. T41 x 62 x 2, Esimerkki: kattokonsoli SEJOFIX-tuplakiskolla 1 kg = 10 N, 100 kg = 1 kn 87

90 SEJOFIX-KISKOT PÄÄTYSUOJUS POLYPROPYLENE Väri: oranssi / x 21 0, x 41 0, x 62 0, kg = 10 N, 100 kg = 1 kn

91 SEJOFIX-KIINNITYSTARVIKKEET FIX-YLEISLUKKO F3 SW F4 D S G D SW S M ,5 0, T Nm F3 kn F4 kn M10 Asennusesimerkki SW 17 T= 40 Nm FIX-LIUKUMUTTERI KIERRETANGOLLE G L B M ,5 5 0, M ,5 5 0, M ,5 5 0, S F3 kn M8 M10 M12 Asennusesimerkki 1 kg = 10 N, 100 kg = 1 kn 89

92 SEJOFIX-KIINNITYSTARVIKKEET FIX-LIUKUMUTTERI OSIEN KIINNITYKSEEN G L B M ,8 5 0, M ,8 5 0, M ,8 5 0, S F3 kn M8 M10 M12 Asennusesimerkki FIX-TEOLLISUUSLIUKUMUTTERI G H SW M , / , F3 kn 90 1 kg = 10 N, 100 kg = 1 kn

93 SEJOFIX-KISKOKULMAT FIX-LATTAKULMA 90 L B B L , FIX-2-SIVUINEN KULMA 90 L H F4 H L F4 kn , , FIX-2-SIVUINEN KULMA 135 L L 135 F4 L F4 kn , , kg = 10 N, 100 kg = 1 kn 91

94 SEJOFIX-KISKOKULMAT FIX-SISÄKULMA 90 H F4 L H L F4 kn & , & , & , FIX-SISÄKULMA 135 F4 H L H L F4 kn & , & , FIX-LIITOSKULMA sinkitty, 27 ja 41 kiskolle liitoskulma 45, 27 kiskolle liitoskulma 90, 27 kiskolle liitoskulma 45, 41 kiskolle liitoskulma 90, 41 kiskolle kg = 10 N, 100 kg = 1 kn

95 SEJOFIX-KISKOKULMAT FIX-T-KAPPALE F4 H L H L F4 kn , FIX-2-SIVU T-KULMA H F4 B L H L B F4 kn , FIX-SISÄKULMA 45 L 45 0 F4 L L F4 kn , kg = 10 N, 100 kg = 1 kn 93

96 SEJOFIX-KISKOKULMAT FIX-U-KIINNIKE F4 B L L B F4 kn , FIX-3-SUUNTAKULMA vas./oik. L L F3 F3 H F4 H L F3 kn F4 kn vasen , oikea , FIX-4-SUUNTAKULMA L F3 B F3 H F4 L B H F3 kn F4 kn , kg = 10 N, 100 kg = 1 kn

97 SEJOFIX-KISKOTARVIKKEET FIX-KISKORUNKOLEVY F3 G L F4 H B G N L B H F3 kn F4 kn M , M , M , M , R 1/ , , R 3/ , , FIX-KISKOJATKO L F4 L F4 kn , FIX-LIITOSNIVEL KISKOLLE kiskolle min. kulma /40 ja 40/ kg = 10 N, 100 kg = 1 kn 95

98 SEJOFIX-KISKOJALUSTAT FIX-KISKOJALUSTA 41 B b Kiinnitysreikä =12,5 x L H h F4 F4 b h H B L N , FIX-KISKOJALUSTA B b Kiinnitysreikä =12,5 x 20 L 83 H h b h H B L ,920 5 FIX-KISKOJALUSTA 124 B b Kiinnitysreikä =12,5 x L 124 H h b h H B L , kg = 10 N, 100 kg = 1 kn

99 SEJOFIX-KISKOTARVIKKEET FIX-KISKOKONSOLI L L L L L , ,131 kn 1,066 kn 1,066 kn 0,710 kn , ,598 kn 0,799 kn 0,799 kn 0,533 kn , ,066 kn 0,533 kn 0,533 kn 0,355 kn , ,799 kn 0,400 kn 0,400 kn 0,266 kn SEJOFIX KIINNITYSLEVY Materiaali teräs, korroosionkestävä pinnoite, kuumasinkitty 41 kiskolle koko reikä / , / , / ,07 50 FIX-SOVITEALUSLEVY D d D d / ,5 2, ,5 2, ,5 1, kg = 10 N, 100 kg = 1 kn 97

100 SEJOFIX-KISKOTARVIKKEET FIX-KISKOHARUS L F kn L , , , , FIX-KOLMIOTUKI L ø H H + L x 195 0, x 155 0, FIX-PALKKIPIDIN H / /21, 41/ , /62, 41/ , kg = 10 N, 100 kg = 1 kn

101 FRAMO 80 -JÄRJESTELMÄ Sejo Framo -järjestelmä Framo 80 1 kg = 10 N, 100 kg = 1 kn 99

102 FRAMO 80 -JÄRJESTELMÄ FRAMO 80 KISKO Kuumasinkitty jatkuvarakenteinen kisko vaativien teräsrakenteiden valmistamiseen. Framo-kisko on hitsivapaa terästukijärjestelmä runkojen ja rakenteiden modulaariseen rakentamiseen. Framo-kisko mahdollistaa monipuoliset liitokset ilman läpivietyjä pultteja ja aluslevyjä. Framo-profiileilla on korkea vääntöjäykkyys sekä liitettyjen rakenneosien säätömahdollisuus. Framo-kisko kiinnitetään kierteen muovaavilla FLS-ruuveilla. Kylmämuovatut ei-poraavat ruuvit muodostavat kierteet rei itettyihin Framo-profiileihin. Alhainen kierteiden muodostukseen tarvittava momentti ja hyvä puristusvoima takaavat luotettavan tärinää kestävän kiinnityksen. Kieteen muovaavat ruuvit voidaan irrottaa ja käyttää uudelleen. Materiaali: teräs Hyväksynnät: CE-hyväksytty tyyppi taivutusvastus (cm 3 ) neliömomentti (cm 4 ) jäyhyyssäde (cm) jäyhyysmomentti (cm 4 ) poikkileikkaus pinta-ala (cm 2 ) TP F 80 Wy: Wz: ly: lz: iy: 3.58 iz: TP F 80/30 Wy: Wz: 4.78 ly: lz: 6.74 iy: 3.63 iz: tyyppi paino (kg/m) pituus (m) TP F 80 6, TP F 80/30 4, kg = 10 N, 100 kg = 1 kn

103 FRAMO 80 -JÄRJESTELMÄ KISKOLIITIN FRAMO 80 KISKOLLE, NELIÖ Framo-kiskon sisäinen liitoskappale. Suunniteltu erityisesti pystyasennukseen. Voidaan käyttää myös vaaka-asennuksissa, mutta taivutusmomentti on otettava huomioon. Asennus: Kiinnitetään 2 x 4 FLS F kierteen muovaavalla ruuvilla. Optimaalisen taivutusmomentin saavuttamiseksi on ruuvit asennettava mahdollisian kauaksi toisistaan. Huomautus: FLS F kierteen muovaavat ruuvit on kiinnitettävä kahdelta sivulta, jossa etäisyys on vähintään 100 ja kiinnityspisteet ovat syetriset. Taipuman optimoimiseksi FLS F ruuvit tulee asentaa putken painon puolelle. Vaakakiskossa asennus ylä- ja alapuolelle, ei sivuihin. Materiaali: teräs, kuumasinkitty tyyppi sallittu pitkittäinen voima (jännitys/paine) F (kn) sallittu taivutusmomentti Mb (Nm) PK F 80 4kt tyyppi paino (kg) pakkaus kpl PK F 80 4kt ,1 1 1 kg = 10 N, 100 kg = 1 kn 101

104 FRAMO 80 -JÄRJESTELMÄ KAHDEKSANKULMAINEN KISKOLIITIN FRAMO 80 KISKOLLE Framo-kiskon sisäinen 8-kulmainen liitoskappale. Suunniteltu erityisesti pystyasennuksiin. Voidaan käyttää myös vaaka-asennuksissa, mutta taivutusmomentti on otettava huomioon. Tämä erityinen liitoskappale sallii kiskon kääntämisen 45 kulmaan. Asennus: Kiinnitetään 2 x 4 FLS F kierteen muovaavalla ruuvilla. Optimaalisen taivutusmomentin saavuttamiseksi on ruuvit asennettava mahdollisian kauaksi toisistaan. FLS F kierteen muovaavat ruuvit on kiinnitettävä kahdelta sivulta, jossa etäisyys on vähintään 50 ja kiinnityspisteet ovat syetrisiä. Taipuman optimoimiseksi FLS F ruuvit tulee asentaa putken painon puolelle. Vaakakiskossa asennus ylä-ja alapuolelle, ei sivuihin. Materiaali: teräs, kuumasinkitty tyyppi sallittu pitkittäinen voima (jännitys/paine) F (kn) sallittu taivutusmomentti Mb (Nm) PK F 80 8kt tyyppi paino (kg) pakkaus kpl PK F 80 8kt , kg = 10 N, 100 kg = 1 kn

105 FRAMO 80 -JÄRJESTELMÄ FRAMO KISKOKONSOLI AK F 80/30 Kuumasinkitty jatkuvarakenteinen kiskokonsoli. Voidaan käyttää konsolina, joka liitetään FLS-ruuveilla suoraan Framo-kiskoon tai vaihtoehtoisesti ankkureilla suoraan esimerkiksi seinään, hyödyntäen konsolin seinälaipan reikiä. Kokoonpano: kiskokonsoli 80/30 hitsatulla seinälaipalla Materiaali: seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: CE-hyväksytty tyyppi L () seinälaipan koko () kiinnitysreikien koko AK F 80/ x 80 x 8 M10 AK F 80/ x 80 x 8 M10 AK F 80/30-E x 80 x 8 M10 AK F 80/30-E x 80 x 8 M10 tyyppi paino (kg) pakkaus kpl AK F 80/ , AK F 80/ , AK F 80/30-E-400 2, AK F 80/30-E-800 4,0 1 1 kg = 10 N, 100 kg = 1 kn 103

106 FRAMO 80 -JÄRJESTELMÄ FRAMO KISKOKONSOLI AK F 80 Kuumasinkitty jatkuvarakenteinen kiskokonsoli. Voidaan käyttää konsolina, joka liitetään FLS-ruuveilla suoraan Framo-kiskoon tai vaihtoehtoisesti ankkureilla esimerkiksi seinään, hyödyntäen konsolin seinälaipan reikiä. Toimitussisältö: sisältää esiasennetun päätysuojan ADK F 80 Kokoonpano: kiskokonsoli 80 hitsatulla seinälaipalla Materiaali: seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: MPA-hyväksytty, CE-hyväksytty tyyppi L () seinälaipan koko () kiinnitysreikien koko AK F x 80 x 8 M10 AK F x 80 x 8 M10 AK F 80-E x 80 x 8 M10 tyyppi paino (kg) pakkaus kpl AK F , AK F , AK F 80-E-800 4, kg = 10 N, 100 kg = 1 kn

107 FRAMO 80 -JÄRJESTELMÄ FRAMO KISKOKONSOLI TKO F 80 Kuumasinkitty jatkuvarakenteinen kiskokonsoli. Voidaan käyttää konsolina, joka liitetään FLS-ruuveilla suoraan Framo-kiskoon tai vaihtoehtoisesti ankkureilla esimerkiksi seinään, hyödyntäen konsolin seinälaipan reikiä. Asennus: Asennuskohteesta riippuen, eri vaihtoehtoja suositellaan: Suoraan esimerkiksi seinään: 4 x seinäankkurilla. Asennus asennussarjalla P2 suoraan perinteiseen teräspalkkiin kokoluokassa Yli 120 teräspalkkeihin liitoslevy AP:n avulla. Kokoonpano: kiskokonsoli 80 hitsatulla seinälaipalla Materiaali: seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: CE-hyväksytty tyyppi L () seinälaipan koko () kiinnitysreikien koko TKO F x 220 x 12 M12 TKO F x 220 x 12 M12 tyyppi paino (kg) pakkaus kpl TKO F , TKO F ,2 1 1 kg = 10 N, 100 kg = 1 kn 105

108 FRAMO 80 -JÄRJESTELMÄ PÄÄTYTUKI STA F 80/30 E Päätytuki on suunniteltu konsolin valmistamiseen Framo TP F80 / 30 kiskolle Asennus: 2 x 2 kpl kierteen muovaavalla FLS-ruuvilla. 2 kpl kierteen muovaavalla FLS-ruuvilla ja 2 kpl seinäankkureita seinäkiinnitystä varten. Materiaali: teräs, kuumasinkitty Hyväksynnät: CE-hyväksytty tyyppi paino (kg) pakkaus kpl STA F 80/30-E 0, kg = 10 N, 100 kg = 1 kn

109 FRAMO 80 -JÄRJESTELMÄ PÄÄTYTUKI STA F 80 Päätytuki on suunniteltu konsolin valmistamiseen ja osaksi Framo-kehikkoa. Asennus: Versiosta riippuen, seuraavat kiinnitysratkaisut ovat mahdollisia: 2 x 4 kpl kierteen muovaavaa FLS-ruuvia, kun tuki kiinnitetään toiseen Framo-osaan. 4 kpl kierteen muovaavaa FLS-ruuvia ja 2-4 kpl ankkureita esimerkiksi seinäkiinnitykseen. STA F 80 Kokoonpano: päätytuki STA F 80 hitsatulla 8-kulmaisella F-80 liitososalla Materiaali: seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: MPA-hyväksytty, CE-hyväksytty STA F 80-E tyyppi L () seinälaipan koko () kiinnitysreikien koko STA F x 80 x 8 M10 STA F 80-E x 80 x 8 M10 STA F 80-A x 80 x 8 M12 tyyppi paino (kg) pakkaus kpl STA F 80-A STA F 80 1, STA F 80-E 1, STA F 80-A 1,7 1 1 kg = 10 N, 100 kg = 1 kn 107

110 FRAMO 80 -JÄRJESTELMÄ PÄÄTYTUKI WBD F 80 Neliön mallinen päätylevy, jota voidaan käyttää seinä- tai lattiatukena. Asennus Asennus suoraan esimerkiksi betonirakenteeseen 4 kpl alustalle sopivia ankkureita ja 4 kpl kierteen muovaavia FLS-ruuveja Framo kiskokiinnitykseen. Kiinnitys teräspalkkiin käyttäen kiinnityssarja PS:ää ja 4 kpl kierteen muovaavia FLS-ruuveja Framo kiskokiinnitykseen. Sikla Simotec 100/120 kiskoprofiiliin FV asennuslevyjen kanssa Kokoonpano: päätytuki STA F 80 hitsatulla 8-kulmaisella F-80 liitososalla Materiaali: seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: MPA-hyväksytty, CE-hyväksytty tyyppi teräspalkin koko () seinälaipan koko () kiinnitysreikien koko WBD F 80-80/ x 220 x 12 M12 WBD F / x 260 x 12 M12 WBD F / x 310 x 12 M16 WBD F / x 220 x 12 M16 WBD F 80-T x 220 x 12 M12 tyyppi paino (kg) pakkaus kpl WBD T WBD F 80-80/120 5, WBD F /160 8, WBD F /200 10, WBD F /300 9, WBD F 80-T 4, kg = 10 N, 100 kg = 1 kn

111 FRAMO 80 -JÄRJESTELMÄ LIITOSKAPPALE JOI F 80 HCP Säädettävä liitoskappale, jota käytetään Framo F 80 -poikkitukien valmistamiseen. Kulma on säädettävissä portaattomasti välille. Asennus: 2 x 4 kpl kierteen muovaavaa FLS-ruuvia, kun tuki kiinnitetään toiseen Framo-osaan. Huomio: Jos asennukseen kohdistuu värinää, tulee nivelen liitoksen kiinnipysyminen varmistaa mekaanisesti. Materiaali: seinälaipan ja adapterin materiaali: teräs, kuumasinkitty. Ruuvi terästä, lujuusluokka 8.8, mutteri terästä, lujuusluokka 8.8. tyyppi sallittu kuormitus F (kn) JOI F 80 2,2 tyyppi paino (kg) pakkaus kpl JOI F 80 2,1 1 1 kg = 10 N, 100 kg = 1 kn 109

112 FRAMO 80 -JÄRJESTELMÄ ERISTETTY KISKOJALKA SHB F 80 Neliön mallinen kiskojalusta. Integroidulla kumimatolla varustettu jalkalevy, ilman teräviä pohjamateriaalia särkeviä osia. Soveltuu erityisesti pitämään lämpö- ja vedeneristykset ehjänä. Asennus: 4 kpl kierteen muovaavaa FLS-ruuvia, kun tuki kiinnitetään toiseen Framo-kiskoon. -Staattinen kuormitus DIN mukaan 0,8-0,9 N/² -Dynaaminen kuormitus DIN mukaan 0,6-2,2 N/ -Kokoonpuristuma DIN mukaan n. 4,0 % mitattuna 30 min, vapautumisen jälkeen 50 % puristus / 23 C:ssa jälkeen 72 Std -Vetolujuus: DIN ,40 N / 2 min -Murtovenymä: DIN % minimiarvo -Repimislujuus: DIN ,4 N / 2 minimiarvo -Palonkesto: DIN 4102 mukaan B2 Materiaali: teräs, kuumasinkitty, kumiyhdiste tyyppi seinälaipan koko () paino (kg) pakkaus kpl SHB F x 220 5, SHB F x 300 5, SHB F x , SHB F x , kg = 10 N, 100 kg = 1 kn

113 FRAMO 80 -JÄRJESTELMÄ LIITOSLEVY AP Liitoslevyelementti mahdollistaa liittämisen kiskokonsoleille TKO F80 tai F100 ja TKO 100 tai 120 konsolit alle 120 laipalla. Liitoslevyä voidaan käyttää myös ankkureiden siirtämiseksi toisistaan. Toimitussisältö: liitoslevy AP 4 kpl uppokantaruuvi 12 x 40 4 kpl mutteri M12 4 kpl aluslevy Asennus: Asenna liitoslevy AP TKO konsoliin yllä mainituilla kiinnitysosilla. Jatka sitten joko raskailla ankkureilla tai käyttäen asennussarja P:tä. Materiaali: Liitoslevy: teräs, kuumasinkitty Pultit: terästä DIN 7991, 8.8, dacromet / delta pinnoite Mutterit: terästä, luokka 8.8, kuumasinkitty Aluslaatat: teräs, kuumasinkitty tyyppi teräspalkin koko () seinälaipan koko () kiinnitysreikien koko AP 121/ x 260 x 12 M12 AP 161/ x 310 x 12 M16 AP 201/ x 220 x 12 M16 AP 201/ x 220 x 12 M16 tyyppi paino (kg) pakkaus kpl AP 121/160 7, AP 161/200 9, AP 201/300 8, AP 301/310 9,8 1 1 kg = 10 N, 100 kg = 1 kn 111

114 FRAMO 80 -JÄRJESTELMÄ HITSATTAVA LIITOSLEVY SPL Liitoslevy mahdollistaa hitsattavien tuotteiden liittämisen Framo-järjestelmään, esim. jousikannattimien käyttö. Levy voidaan hitsata suoraan ilman esikäsittelyä, ilman että korroosion kestävä pinnoite vahingoittuu. Asennus: Riippuen mallista, seuraavia asennusohjeita suositellaan: SPL F 80 tai 100 kanssa käytetään 4 kpl kierteen muovaavaa FLSruuvia kiskoasennukseen. SPL universaaleja asennettaessa kiskoon käytetään 4 kpl laipparuuvia (SCR ruuvi M10 x 25 ). asennus SPL universaali teräspalkkiin käytetään P2 S asennussarjaa. tyyppi teräspalkin koko () asennettavan alueen koko asennuslevyn koko SPL F x x 80 x 8 SPL F x x 90 x 8 SPL universal x x 370 x 12 tyyppi paino (kg) pakkaus kpl SPL F 80 0, SPL F 100 1, SPL UNIVERSAL 11, kg = 10 N, 100 kg = 1 kn

115 FRAMO 80 -JÄRJESTELMÄ HITSATTAVA ADAPTERI ASA F 80 NELIÖ Hitsattava adapteri Framo-kiskon liittämiseen kohteisiin joissa hitsaustyöt ovat sallittuja. Asennus: Levy voidaan hitsata suoraan ilman esikäsittelyä, ilman että korroosion kestävä pinnoite vahingoittuu. Kun ASA adapteri on hitsattu, voi sauman maalata ilman aiempaa käsittelyä. Adapteri liitetään Framo-kiskoon neljällä kierteen muovaavalla FLS-ruuvilla. Sallittu kuormitus: konsoli: max. 1,0 knm Poikkituki: katso Framo asennusohjeet Materiaali: teräs, kuumasinkitty Hyväksynnät: CE-hyväksytty tyyppi paino (kg) pakkaus kpl ASA F kg = 10 N, 100 kg = 1 kn 113

116 FRAMO 80 -JÄRJESTELMÄ HITSATTAVA ADAPTERI ASA F 80 8-KULMAINEN Hitsattava adapteri Framo-kiskon liittämiseen kohteisiin joissa hitsaustyöt ovat sallittuja. Adapteri on varustettu integroidulla liitoslaipalla. Adapterin liitos on 8-osainen, jolloin kiskon kulma voidaan muuttaa halutun mukaiseksi. Asennus: Levy voidaan hitsata suoraan ilman esikäsittelyä, ilman että korroosion kestävä pinnoite vahingoittuu. Kun ASA adapteri on hitsattu, voi sauman maalata ilman aiempaa käsittelyä. Adapteri liitetään Framo-kiskoon neljällä kierteen muovaavalla FLS-ruuvilla. Toimitussisältö: liitoslaippa 100 hitsattavalla 8-kulmaisella liitososalla. Sallittu kuormitus konsolina: max. 1,0 knm Hyväksynnät: CE-hyväksytty tyyppi adapterin koko H () asennuslaipan koko () ASA F 80 GPL 8kt x 100 x 20 tyyppi paino (kg) pakkaus kpl ASA F 80 GPL 8kt 2, kg = 10 N, 100 kg = 1 kn

117 FRAMO 80 -JÄRJESTELMÄ KISKOLIITIN SA F Kiskoliitin mahdollistaa 41/41 kiskojen vahvan ja kiinteän liitoksen Framokiskoon. Kiskoliitin SA F80 on varustettu automaattisilla pika-asennuslukoilla joten mitään muita osia kiskoliitokseen ei tarvita. Asennus: Kiskoliitin SA F vaatii 4 kappaletta kierteen muovaavaa FLS-ruuvia Framo-liitokseen. Kisko tulee asentaa liittimen hahloon ja kun kisko on paikallaan, painetaan asennuslukosta, jolloin lukko kääntyy automaattisesti 90 lukitukseen. Lopuksi moleat asennuslukot on kiristettävä sopivaan momenttiin. Materiaali: teräs, kuumasinkitty tyyppi päätylaipan koko () kiinnityshahlojen koko SA F x 80 x 8 M10 tyyppi paino (kg) pakkaus kpl SA F ,4 1 1 kg = 10 N, 100 kg = 1 kn 115

118 FRAMO 80 -JÄRJESTELMÄ KIERTEEN MUOVAAVA RUUVI FLS FLS-ruuvi muovaa kierteen Framo-osiin, joissa on esireiät. Ruuvi on muotoiltu ja karkaistu muodostamaan ilmatiiviin liitoksen ruuvin ja ympäröivän teräksen väliin. Liitos on poikkeuksellisen kestävä värähtelyjen löystymistä vastaan, mikä lisää samalla ruuvin kiinnitysvoimaa. Kiristysmomentti: Nm Framojärjestelmä: 60 Liitos 41 kiskoihin: 35 Materiaali: teräs, kuumasinkitty Hyväksynnät: MPA-hyväksytty tyyppi paino (kg) pakkaus kpl FLS F 0, kg = 10 N, 100 kg = 1 kn

119 FRAMO 80 -JÄRJESTELMÄ KIINNITYSSARJA PS Kiinnityssarja palkkipitimien kiinnityksiin. Asennus: Kapea pää palkkipitimestä kiinnitetään palkin laippaan. Maksimi vääntömomentti kaikkiin M12 pultteihin: 85 Nm (sarja P2 S) Maksimi vääntömomentti kaikkiin M16 pultteihin: 150 Nm (Set P3 S) Kun ruuvi on kiristetty täyteen momenttiin, sitä ei saa käyttää uudelleen! Materiaali: teräs ja valurauta, kuumasinkitty tyyppi palkkipidin kpl ja malli kuusioruuvi 8.8 kpl aluslevy kpl mutteri kpl Sarja P2 S 4 x P2 4 x M12 x 80 8 x 12/40 4 x M12 Sarja P3 S 4 x P3 4 x M16 x x 12/40 4 x M16 Sarja P2/2 S 2 x P2/2 S 2 x M12 x 80 4 x 12/40 2 x M12 1 sarja tarvitaan tyyppi paino (kg) pakkaus kpl Sarja P2 S 1, Sarja P3 S 2, Sarja P2/2 S 0,6 1 1 sarja P2/2 tarvitaan 1 kg = 10 N, 100 kg = 1 kn 117

120 FRAMO 80 -JÄRJESTELMÄ PALKKIPIDIN SB F 80 Esiasennettu palkkipidin Framo 80 -kiskon liittämiseksi perinteiseen teräspalkkiin. Toimitussisältö tyyppi SB F 80-16: palkkipidin kierteellä M10 levy 2 kpl kuusiomutterit M10 2 kpl aluslaatat SB F Toimitussisältö tyyppi SB F 80-40: palkkipidin kierteellä M12 levy 2 kpl palkkipidin P2 2 kpl kuusiomutterit M12 2 kpl aluslaatat Asennus: Palkkipidintä käytetään pareittain. Tyyppi 16 laipan paksuus 16 asti ja tyyppi 40 laipan paksuus 40 asti. Materiaali: U-pultti: terästä, kuumasinkitty Levy: teräs, kuumasinkitty Palkkipidin: terästä vastaava valurauta, HDG Mutteri / aluslevy: terästä, HDG tyyppi kierre maksimi sallittu vetolujuus kiristysmomentti SB F SB F M10 5 kn / u-pultti 30 Nm SB F M12 6 kn / u-pultti 40 Nm tyyppi paino (kg) pakkaus kpl SB F , SB F , kg = 10 N, 100 kg = 1 kn

121 FRAMO 80 -JÄRJESTELMÄ PALKKILIITIN TPH F 80 Palkkiliittimellä voidaan yhdistää kaksi Framo kiskoa 90 kulmassa toisiinsa. Palkkiliitintä voidaan käyttää myös kiskon kiinnittämisessä suoraan betonialustaan. Asennus: Yhdistettäessä kaksi Framo kiskoa toisiinsa 90 kulmassa käytetään 6 kpl FLS-ruuveja kaikissa pitkänomaisissa rei issä (LL). Kiskon kiinnityksessä betonialustaan käytetään (LL) reikiin FLS-ruuveja ja (d1) reikiin alustalle sopivia kiinnitysankkureita. Materiaali: teräs, kuumasinkitty tyyppi mitat P x L x P Ø d1 () kiinnityshahlon LL1 koko () kiinnityshahlon LL2 koko () sallittu maksimi kuormitus 90 palkin aksiaalisuunnassa, Fy = Fz (kn) TPH F x 50 x x 20-7 TPH F 80 C 199 x 80 x x x tyyppi paino (kg) pakkaus kpl TPH F 80 0, TPH F 80 C 0, kg = 10 N, 100 kg = 1 kn 119

122 FRAMO 80 -JÄRJESTELMÄ PÄÄTYSUOJUS ADK F 80 Muovinen päätysuojus asennetaan profiilin päähän. Päätysuojus antaa viimeistellyn lopputuloksen ja parantaa turvallisuutta alueilla jotka on ihmisten ulottuvilla. Huom. Konsolit AK F80 ja palkkikiinnike TKO F80 sisältävät päätysuojuksen vakiona. Asennus: kuvan mukaan Materiaali: PE, keltainen tyyppi paino (kg) pakkaus kpl ADK F 80 0, ADK F 80/30 0, kg = 10 N, 100 kg = 1 kn

123 FRAMO 80 -JÄRJESTELMÄ LIUKUALUSTA GS F 80 2G Liukualusta voidaan asentaa suoraan Framo 80 -kiskoon kahdella FLSruuvilla. Alustassa on vakiona liitosyhde M10 ja M16 mukana tulevalla adapterilla. Maksimi kuormitus lattia-asennuksessa: 1,2 kn. Maksimi kuormitus ns. kattoasennuksessa: 0,6 kn. Maksimi lämpötila-alue: 130 C. Materiaali: Liukuelementti: terästä, HDG/ HCP Liukupalkki: polyamidi (lasikuituvahvistettu) Vastelevy: terästä, HDG/ HCP tyyppi paino (kg) pakkaus kpl GS F 80 2 G 0, GS F 80 2 G2 0, kg = 10 N, 100 kg = 1 kn 121

124 FRAMO 80 -JÄRJESTELMÄ LIUKUALUSTA HD-MALLI GS F 80 1G Z Raskas liukualusta Framo-kiskolle. 1/2 kierreliitäntä mahdollistaa kannakkeen asentamisen suoraan liukualustaan ilman soviteosia. Toimitussisältö: liukualustasarja: liukulevy ja kaksi ohjainkannatinta Asennus: Liukualustan kiinnittämiseen käytetään 4 kappaletta FLS-ruuveja. Maksimi kuormitus: 6 kn. Lämpötila-alue: -20 C +130 C (liukulevyn). Materiaali: Metalliosia: teräs, kuumasinkitty Liukulevy: polyamidi PA 6.6 Ohjainkannattimet: terästä, kuumasinkitty tyyppi paino (kg) pakkaus kpl GS F 80 1G2 Z GS F 80 1G Z 1, kg = 10 N, 100 kg = 1 kn

125 FRAMO 80 -JÄRJESTELMÄ RUNKOLEVY GPL F 80 Runkolevy kierretangon liittämiseksi Framo kiskoon. Asennus: Asennus vaatii 2 kpl FLS-ruuveja runkolevyä kohden. Pohjalevyn mitat: 80 x 50 x 4. Materiaali: teräs, kuumasinkitty tyyppi paino (kg) pakkaus kpl GPL F-1/2 0, GPL F-M10 0, GPL F-M12 0, GPL F-M16 0, kg = 10 N, 100 kg = 1 kn 123

126 FRAMO 80 -JÄRJESTELMÄ RUNKOLEVY GPL F 80 STABIL Raskas runkolevy ½ onton kierretangon liittämiseksi Framo-kiskoon. Asennus: Runkolevyn asennuksessa kiskoon käytetään 4 kappaletta FLS-ruuveja. Levyssä olevat pyöreät reiät on suunniteltu mahdollisia muita asennusalustoja varten. ½ onton kierretangon sallittua taivutusmomenttia Mbmax, ei tule ylittää. Sivuliikkeen kuormitukset myös putkenpitimeen otettava huomioon. Materiaali: teräs, HCP tyyppi mitat P x L x P Ø () kiinnityshahlon koko () paino (kg) pakkaus kpl GPL F 80 ST-1 /2 110 x 80 x x 31 0, kg = 10 N, 100 kg = 1 kn

127 FRAMO 100 -JÄRJESTELMÄ Sejo Framo -järjestelmä Framo kg = 10 N, 100 kg = 1 kn 125

128 FRAMO 100 -JÄRJESTELMÄ FRAMO 100 KISKO Kuumasinkitty jatkuvarakenteinen kisko vaativien teräsrakenteiden valmistamiseen. Framo-kisko on hitsivapaa terästukijärjestelmä runkojen ja rakenteiden modulaariseen rakentamiseen. Framo-kisko mahdollistaa monipuoliset liitokset ilman läpivietyjä pultteja ja aluslevyjä. Framo-profiileilla on korkea vääntöjäykkyys sekä ja liitettyjen rakenneosien säätömahdollisuus. Framo-kisko kiinnitetään kierteen muovaavilla FLS-ruuveilla. Kylmämuovatut ei-poraavat ruuvit muodostavat kierteet rei itettyihin Framo-profiileihin. Alhainen kierteiden muodostukseen tarvittava momentti ja hyvä puristusvoima takaavat luotettavan tärinää kestävän kiinnityksen. Kierteen muovaavat ruuvit voidaan irrottaa ja käyttää uudelleen. Materiaali: teräs, HCP, CE-hyväksytty Hyväksynnät: CE-hyväksytty tyyppi taivutusvastus (cm 3 ) neliömomentti (cm 4 ) jäyhyyssäde (cm) jäyhyysmomentti (cm 4 ) poikkileikkaus pinta-ala (cm 2 ) TP F 100 Wy: Wz: ly: lz: iy: 4.80 iz: TP F 100/160 Wy: Wz: ly: lz: iy: 6.16 iz: tyyppi paino (kg) pituus (m) TP F , TP F 100/160 14, kg = 10 N, 100 kg = 1 kn

129 FRAMO 100 -JÄRJESTELMÄ FRAMO KISKOKONSOLI AK F 100 Kuumasinkitty jatkuvarakenteinen kiskokonsoli. Voidaan käyttää konsolina, joka liitetään FLS-ruuveilla suoraan Framo-kiskoon tai vaihtoehtoisesti ankkureilla esimerkiksi seinään, hyödyntäen konsolin seinälaipan reikiä. Kokoonpano: kiskokonsoli 100 hitsatulla seinälaipalla Materiaali: Päätylevy: teräs, HCP Kisko: teräs, HCP Hyväksynnät: CE-hyväksytty tyyppi L () seinälaipan koko () kiinnityshahlon koko () kiinnitysreikien koko (A) AK F x 100 x8 M10 M12 AK F x 100 x8 M10 M12 AK F x 100 x8 M10 M12 AK F 100-E x 100 x8 M10 M12 AK F E-600 tyyppi paino (kg) pakkaus kpl AK F , AK F , AK F , AK F 100-E-600 7,8 1 1 kg = 10 N, 100 kg = 1 kn 127

130 FRAMO 100 -JÄRJESTELMÄ FRAMO KISKOKONSOLI TKO F 100 Kuumasinkitty jatkuvarakenteinen kiskokonsoli. Voidaan käyttää konsolina, joka liitetään FLS-ruuveilla suoraan Framo-kiskoon tai vaihtoehtoisesti ankkureilla esimerkiksi seinään, hyödyntäen konsolin seinälaipan reikiä. Päätysuojus ADK F 80 sisältyy toimitukseen. Kokoonpano: kiskokonsoli 100 hitsatulla seinälaipalla Asennus: Asennuskohteesta riippuen, eri vaihtoehtoja suositellaan: Suoraan esimerkiksi seinään: 4 x seinäankkurilla. Asennus asennussarjalla P2 suoraan perinteiseen teräspalkkiin kokoluokassa Yli 120 teräspalkkeihin liitoslevy AP:n avulla. Materiaali: Seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: CE-hyväksytty tyyppi L () seinälaipan koko () kiinnitysreikien koko TKO F x 220 x 12 M12 TKO F x 220 x 12 M12 TKO F x 220 x 12 M12 tyyppi paino (kg) pakkaus kpl TKO F , TKO F , TKO F , kg = 10 N, 100 kg = 1 kn

131 FRAMO 100 -JÄRJESTELMÄ FRAMO KISKOKONSOLI TKO F 100/160 Kuumasinkitty jatkuvarakenteinen kiskokonsoli. Voidaan käyttää konsolina, joka liitetään FLS ruuveilla suoraan Framo-kiskoon tai vaihtoehtoisesti ankkureilla esimerkiksi seinään, hyödyntäen konsolin seinälaipan reikiä. Kokoonpano: kiskokonsoli 100/160 hitsatulla seinälaipalla, päätysuojus ADK F 80 sisältyy toimitukseen. Asennus: Asennuskohteesta riippuen, eri vaihtoehtoja suositellaan: Suoraan esimerkiksi seinään: 4 x seinäankkurilla. Asennus asennussarjalla P2 suoraan perinteiseen teräspalkkiin kokoluokassa Yli 120 teräspalkkeihin liitoslevy AP:n avulla. Materiaali: Seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: CE-hyväksytty tyyppi L () seinälaipan koko () kiinnitysreikien koko TKO F 100/ x 280 x 12 M12 TKO F 100/ x 280 x 12 M12 tyyppi paino (kg) pakkaus kpl TKO F 100/ , TKO F 100/ ,5 1 1 kg = 10 N, 100 kg = 1 kn 129

132 FRAMO 100 -JÄRJESTELMÄ VINOTUKI SKO F 100 Vinotuki lisäämään kiskojen ja konsoleiden kuormitusta. Kokoonpano: Kiskokonsoli 100/160 hitsatulla seinälaipalla. Päätysuojus ADK F 80 sisältyy toimitukseen. Asennus: Liitettäessä vinotuki Framo 100 kiskoon käytetään kpl kierteen muovaavia FLS-ruuveja. Jos vinotuki kiinnitetään toisesta päästä esimerkiksi betonialustaan, käytetään siihen 2 kappaletta sopivia metalliankkureita ja Framo-kiskoon tuleva kiinnitys liitetään neljällä kierteen muovaavilla FLS-ruuveilla. Materiaali: teräs, kuumasinkitty Hyväksynnät: CE-hyväksytty tyyppi pituus A () pituus B () SKO F tyyppi paino (kg) pakkaus kpl SKO F 100 5, kg = 10 N, 100 kg = 1 kn

133 FRAMO 100 -JÄRJESTELMÄ PÄÄTYTUKI STA F 100 Päätytuki on suunniteltu konsolin valmistamiseen ja osaksi Framo-kehikkoa. Kokoonpano: päätytuki hitsatulla 8-kulmaisella F-80 tai F-100 liitososalla Asennus: Versiosta riippuen, seuraavat kiinnitysratkaisut ovat mahdollisia. 2 x 4 kpl kierteen muovaavaa FLS-ruuvia, kun tuki kiinnitetään toiseen Framo-osaan. 4 kpl kierteen muovaavaa FLS-ruuvia ja 2-4 kpl ankkureita esimerkiksi seinäkiinnitykseen. Materiaali: Seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: MPA-hyväksytty, CE-hyväksytty STA F 100-E tyyppi seinälaipan koko () kiinnitysreikien koko A () kiinnityshahlon koko B () STA F x 100 x 8 M12 M10 STA F 100-E 185 x 100 x 8 M10 M10 STA F x 100 x 8 M12 M10 STA F E 185 x 100 x 8 M10 M10 tyyppi paino (kg) pakkaus kpl STA F STA F 100 2, STA F 100-E 2, STA F STA F E 1,8 1 1 kg = 10 N, 100 kg = 1 kn 131

134 FRAMO 100 -JÄRJESTELMÄ PÄÄTYTUKI WBD F 100 Neliön mallinen päätylevy, jota voidaan käyttää seinä- tai lattiatukena. Kokoonpano: päätytuki WBD F 100 hitsatulla F-100 liitososalla Asennus: Suoraan esimerkiksi rakennuksen rakenteeseen: 4 x seinäankkureita ja 4 kpl kierteen muovaavia FLS-ruuveja Framo kiinnitykseen. Kiinnitys teräspalkkiin välillä ja käyttäen 4 kpl kierteen muovaavia FLS-ruuveja Framo kiinnitykseen. Sikla Simotec 100/120 kiskoprofiiliin FV asennuslevyjen kanssa. Materiaali: Seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: MPA-hyväksytty, CE-hyväksytty tyyppi teräspalkin koko () seinälaipan koko () kiinnitysreikien koko WBD F / x 220 x 12 M12 WBD F / x 260 x 12 M12 WBD F / x 310 x 12 M16 WBD F / x 220 x 12 M16 WBD F 100-T x 220 x 12 M12 WBD T tyyppi paino (kg) pakkaus kpl WBD F /120 6, WBD F /160 9, WBD F /200 11, WBD F /300 10, WBD F 100-T 5, kg = 10 N, 100 kg = 1 kn

135 FRAMO 100 -JÄRJESTELMÄ PÄÄTYTUKI WBD F 100/160 Neliön mallinen päätylevy, jota voidaan käyttää seinä- tai lattiatukena. Kokoonpano: päätytuki WBD F 100 hitsatulla F-100/160 liitososalla Asennus: Suoraan esimerkiksi rakennuksen rakenteeseen: 4 x seinäankkureita ja 4 kpl kierteen muovaavia FLS-ruuveja Framo kiinnitykseen. Kiinnitys teräspalkkiin välillä ja käyttäen 4 kpl kierteen muovaavia FLS-ruuveja Framo kiinnitykseen. Sikla Simotec 100/120 kiskoprofiiliin FV asennuslevyjen kanssa. Materiaali: Seinälaipan ja kiskon materiaali: teräs, kuumasinkitty Hyväksynnät: MPA-hyväksytty, CE-hyväksytty tyyppi teräspalkin koko () seinälaipan koko () kiinnitysreikien koko WBD F 100/ / x 260 x 12 M12 WBD F 100/ / x310 x 12 M12 WBD F 100/ / x 220 x 12 M12 tyyppi paino (kg) pakkaus kpl WBD F 100/ /160 6, WBD F 100/ /200 9, WBD F 100/ /300 11,2 1 1 kg = 10 N, 100 kg = 1 kn 133

136 FRAMO 100 -JÄRJESTELMÄ LIITOSLEVY AP Liitoslevyelementti mahdollistaa liittämisen kiskokonsoleille TKO F80 tai F100 ja TKO 100 tai 120 konsolit alle 120 laipalla. Liitoslevyä voidaan käyttää myös ankkureiden siirtämiseksi toisistaan. Toimitussisältö: liitoslevy AP 4 kpl uppokantaruuvi 12 x 40 4 kpl mutteri M12 4 kpl aluslevy Asennus: Asenna liitoslevy AP TKO konsoliin yllä mainituilla kiinnitysosilla. Jatka sitten joko raskailla ankkureilla tai käyttäen asennussarja P:tä Materiaali: Liitoslevy: teräs, kuumasinkitty Pultit: terästä DIN 7991, 8.8, dacromet / delta pinnoite Mutterit: terästä, luokka 8.8, kuumasinkitty Aluslaatat: teräs, kuumasinkitty tyyppi teräspalkin koko () seinälaipan koko () kiinnitysreikien koko AP 121/ x 260 x 12 M12 AP 161/ x 310 x 12 M16 AP 201/ x 220 x 12 M16 AP 201/ x 220 x 12 M16 tyyppi paino (kg) pakkaus kpl AP 121/160 7, AP 161/200 9, AP 201/300 8, AP 301/310 9, kg = 10 N, 100 kg = 1 kn

137 FRAMO 100 -JÄRJESTELMÄ HITSATTAVA LIITOSLEVY SPL Liitoslevy mahdollistaa hitsattavien tuotteiden liittämisen Framojärjestelmään, esim. jousikannattimien käyttö. Levy voidaan hitsata suoraan ilman esikäsittelyä, ilman että korroosion kestävä pinnoite vahingoittuu. Asennus: Riippuen mallista, seuraavia asennusohjeita suositellaan: SPL F 80 tai 100 kanssa käytetään 4 kpl kierteen muovaavaa FLSruuvia kiskoasennukseen. SPL universaaleja asennettaessa kiskoon käytetään 4 kpl laipparuuvia (SCR ruuvi M10 x 25 ). asennus SPL universaali teräspalkkiin käytetään P2 S asennussarjaa. tyyppi teräspalkin koko () asennettavan alueen koko asennuslevyn koko SPL F x x 80 x 8 SPL F x x 90 x 8 SPL universal x x 370 x 12 tyyppi paino (kg) pakkaus kpl SPL F 80 0, SPL F 100 1, SPL UNIVERSAL 11,9 1 1 kg = 10 N, 100 kg = 1 kn 135

138 FRAMO 100 -JÄRJESTELMÄ HITSATTAVA ADAPTERI ASA F 100 NELIÖ Hitsattava adapteri Framo-kiskon liittämiseen kohteisiin joissa hitsaustyöt on sallittuja. Adapteri on varustettu integroidulla liitoslaipalla. Toimitussisältö: liitoslaippa 100 hitsattavalla liitososalla Asennus: ASA-adapteri voidaan hitsata suoraan ilman esikäsittelyä. Ilman että korroosion kestävä pinnoite vahingoittuu. Kun ASA-adapteri on hitsattu, voi sauman maalata ilman aiempaa käsittelyä. Adapteri liitetään Framokiskoon neljällä kierteen muovaavalla FLS-ruuvilla. Hyväksynnät: CE-hyväksytty tyyppi adapterin koko (H) asennuslaipan koko () ASA F 100 GPL 4kt x 120 x 20 ASA F 100/160 GPL 4kt x 120 x 20 tyyppi paino (kg) pakkaus kpl ASA F 100 GPL 4kt 4, ASA F 100/160 GPL 4kt 6, kg = 10 N, 100 kg = 1 kn

139 FRAMO 100 -JÄRJESTELMÄ HITSATTAVA ADAPTERI ASA F KULMAINEN Hitsattava ASA-adapteri Framo-kiskon liittämiseen kohteisiin joissa hitsaustyöt on sallittuja. Adapteri on varustettu integroidulla liitoslaipalla. Adapterin liitos on 8-osainen, jolloin kiskon kulma voidaan muuttaa halutun mukaiseksi. Toimitussisältö: liitoslaippa 100 hitsattavalla 8-kulmaisella liitososalla Asennus: Levy voidaan hitsata suoraan ilman esikäsittelyä. Ilman että korroosion kestävä pinnoite vahingoittuu. Kun ASA-adapteri on hitsattu, voi sauman maalata ilman aiempaa käsittelyä. Adapteri liitetään Framo-kiskoon neljällä kierteen muovaavalla FLS-ruuvilla. Hyväksynnät: CE-hyväksytty tyyppi adapterin koko H () asennuslaipan koko () ASA F 100 GPL 8kt x 120 x 20 tyyppi paino (kg) pakkaus kpl ASA F 100 GPL 8kt 2,1 1 1 kg = 10 N, 100 kg = 1 kn 137

140 FRAMO 100 -JÄRJESTELMÄ KULMATUKI WD F 100 Kulmatuki, jota käytetään kahden F100- tai F100 / 160 Framo-osan välisiin liitoksiin. Asennus: Kiinnitys käyttämällä 8 kpl kierteen muovaavaa FLS-ruuvia. Materiaali: teräs, HCP Hyväksynnät: CE-hyväksytty tyyppi paino (kg) pakkaus kpl WD F /140 1, kg = 10 N, 100 kg = 1 kn

141 FRAMO 100 -JÄRJESTELMÄ KISKOLIITIN SA F Kiskoliitin mahdollistaa 41/41 kiskojen vahvan ja kiinteän liitoksen Framokiskoon. Kiskoliitin SA F100 on varustettu automaattisilla pika-asennuslukoilla, joten mitään muita osia kiskoliitokseen ei tarvita. Asennus: Kiskoliitin SA F vaatii 4 kierteen muovaavaa FLS-ruuvia Framo-liitokseen. Kisko tulee asentaa liittimen hahloon ja kun kisko on paikallaan painetaan asennuslukosta, jolloin lukko kääntyy automaattisesti 90 lukitukseen. Lopuksi moleat asennuslukot on kiristettävä sopivaan momenttiin. Materiaali: teräs, kuumasinkitty tyyppi päätylaipan koko () kiinnityshahlojen koko SA F x 80 x 8 M10 tyyppi paino (kg) pakkaus kpl SA F ,8 1 1 kg = 10 N, 100 kg = 1 kn 139

142 FRAMO 100 -JÄRJESTELMÄ KIERTEEN MUOVAAVA RUUVI FLS FLS-ruuvi muovaa kierteen Framo-osiin, joissa on esireiät. Ruuvi on muotoiltu ja karkaistu muodostamaan ilmatiiviin liitoksen ruuvin ja ympäröivän teräksen väliin. Liitos on poikkeuksellisen kestävä värähtelyjen löystymistä vastaan, mikä lisää samalla ruuvin kiinnitysvoimaa. Kiristysmomentti: Nm Framojärjestelmä: 60 Liitos 41 kiskoihin: 35 Materiaali: teräs, kuumasinkitty Hyväksynnät: MPA-hyväksytty tyyppi paino (kg) pakkaus kpl FLS F 0, kg = 10 N, 100 kg = 1 kn

143 FRAMO 100 -JÄRJESTELMÄ KIINNITYSSARJA PS Kiinnityssarja palkkipitimien kiinnityksiin. Asennus: Kapea pää palkkipitimestä kiinnitetään palkin laippaan. Maksimi vääntömomentti kaikkiin M12 pultteihin: 85 Nm (sarja P2 S) Maksimi vääntömomentti kaikkiin M16 pultteihin: 150 Nm (Set P3 S) Kun ruuvi on kiristetty täyteen momenttiin, sitä ei saa käyttää uudelleen! Materiaali: teräs ja valurauta, kuumasinkitty tyyppi palkkipidin kpl ja malli kuusioruuvi 8.8 kpl aluslevy kpl mutteri kpl Sarja P2 S 4 x P2 4 x M12 x 80 8 x 12/40 4 x M12 Sarja P3 S 4 x P3 4 x M16 x x 12/40 4 x M16 Sarja P2/2 S 2 x P2/2 S 2 x M12 x 80 4 x 12/40 2 x M12 1 sarja tarvitaan tyyppi paino (kg) pakkaus kpl Sarja P2 S 1, Sarja P3 S 2, Sarja P2/2 S 0,6 1 1 kg = 10 N, 100 kg = 1 kn 141

144 FRAMO 100 -JÄRJESTELMÄ PALKKIPIDIN SB F 100 Esiasennettu palkkipidin Framo 80 -kiskon liittämiseksi perinteiseen teräspalkkiin. Toimitussisältö tyyppi SB F : palkkipidin kierteellä M10 levy 2 kpl kuusiomutterit M10 2 kpl aluslaatat SB F Toimitussisältö tyyppi SB F ja 100/160-40: palkkipidin kierteellä M12 levy 2 kpl palkkipidin P2 2 kpl kuusiomutterit M12 2 kpl aluslaatat Asennus: Palkkipidintä käytetään pareittain. Tyyppi 16 laipan paksuus 16 asti ja tyyppi 40 laipan paksuus 40 asti. Materiaali: U-pultti: terästä, kuumasinkitty Levy: teräs, kuumasinkitty Palkkipidin: terästä vastaava valurauta, HDG Mutteri / Aluslevy: terästä, HDG tyyppi paino (kg) pakkaus kpl SB F SB F , SB F , SB F 100/ , kg = 10 N, 100 kg = 1 kn

145 FRAMO 100 -JÄRJESTELMÄ PALKKILIITIN TPH F 100 Palkkiliittimellä voidaan yhdistää kaksi Framo kiskoa 90 kulmassa toisiinsa. Palkkiliitintä voidaan käyttää myös kiskon kiinnittämisessä suoraan betonialustaan. Asennus: Yhdistettäessä kaksi Framo kiskoa toisiinsa 90 kulmassa käytetään 6 kpl FLS-ruuveja kaikissa pitkänomaisissa rei issä (LL). Kiskon kiinnityksessä betonialustaan käytetään (LL1) reikiin FLS-ruuveja ja (d1) reikiin alustalle sopivia kiinnitysankkureita. Materiaali: teräs, kuumasinkitty tyyppi mitat P x L x P Ø d1 () kiinnityshahlon LL1 koko () kiinnityshahlon LL2 koko () TPH F 100 C 219 x 100 x x x 20 TPH F 100/80 C 199 x 100 x x x 20 tyyppi paino (kg) pakkaus kpl TPH F 100 C 1, TPH F 100/80 C 1, kg = 10 N, 100 kg = 1 kn 143

146 FRAMO 100 -JÄRJESTELMÄ PÄÄTYSUOJUS ADK F 100 Muovinen päätysuojus asennetaan profiilin päähän. Päätysuojus antaa viimeistellyn lopputuloksen ja parantaa turvallisuutta alueilla jotka on ihmisten ulottuvilla. Huom. Konsolit AK F100 ja palkkikiinnike TKO F100 sisältävät päätysuojuksen vakiona. Asennus: kuvan mukaan Materiaali: PE, keltainen tyyppi paino (kg) pakkaus kpl ADK F 100 0, ADK F 100/160 0,8 25 ADK F 100/ kg = 10 N, 100 kg = 1 kn

147 FRAMO 100 -JÄRJESTELMÄ LIUKUALUSTA GS F 100 2G Liukualusta voidaan asentaa suoraan Framo 100 -kiskoon kahdella FLSruuvilla. Alustassa on vakiona liitosyhde M10 ja M16 mukana tulevalla adapterilla. Materiaali: Liukuelementti: terästä, HDG/ HCP Liukupalkki: polyamidi (lasikuituvahvistettu) Vastelevy: terästä, HDG/ HCP tyyppi paino (kg) pakkaus kpl GS F 100 2G2 0, kg = 10 N, 100 kg = 1 kn 145

148 FRAMO 100 -JÄRJESTELMÄ RUNKOLEVY GPL F 100 Runkolevy kierretangon liittämiseksi Framo-kiskoon. Asennus: Asennus vaatii 2 kpl FLS-ruuveja runkolevyä kohden. Pohjalevyn mitat: 100 x 50 x 4. Materiaali: teräs, kuumasinkitty ½ tyyppi paino (kg) pakkaus kpl GPL F 100-1/2 0, GPL F 100-M10 0, GPL F 100-M12 0, GPL F 100-M16 0, kg = 10 N, 100 kg = 1 kn

149 PUTKIVARUSTEET METALLIPALJETASAIMET METALLIPALJETASAIN RYHMÄ 0610 ARN hitsauspäin P235GHTC I Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Hitsauspäät materiaali P235GHTC I, ISO-normin mukaiset putkikoot Paljeosan materiaali EN Pituus on esijännittämätön kokonaispituus Kuormitusluku 1000 täysijoustoliikettä Ilman virtausputkea nimelliskoko DN nimellisaksiaalijousto pituus hitsauspään ulkohalk. ja vahvuus nimellispaine PN ± ,3 x 2, ± ,9 x 2, ± ,7 x 2, ± ,4 x 2, ± ,3 x 2, ± ,3 x 2,9 10 METALLIPALJETASAIN RYHMÄ 0610 PRRA hitsauspäin P235TR I Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Hitsauspäät materiaali P235TR I, ISO-normin mukaiset putkikoot Paljeosan materiaali EN Pituus on esijännittämätön kokonaispituus Kuormitusluku 1000 täysijoustoliikettä Virtausputkella nimelliskoko DN nimellisaksiaalijousto pituus hitsauspään ulkohalk. ja vahvuus nimellispaine PN ± ,1 x 2, ± ,9 x 3, ± 32, ,3 x 3, ± 37, ,7 x 3, ± ,3 x 4, ± 31, ,1 x 4,

150 METALLIPALJETASAIMET METALLIPALJETASAIN RYHMÄ 0610 PRRA hitsauspäin, täysin haponkestävä Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Hitsauspäät materiaali EN , ISO-normin mukaiset putkikoot Paljeosan materiaali EN Pituus on esijännittämätön kokonaispituus Kuormitusluku 1000 täysijoustoliikettä Virtausputkella nimelliskoko DN nimellisaksiaalijousto pituus hitsauspään ulkohalk. ja vahvuus nimellispaine PN ± ,4 x 2, ± ,3 x 2, ± ,3 x 2, ± ,1 x 2, ± ,9 x 2, ± 32, ,3 x 2, ± 37, ,7 x 2, ± ,3 x 2, ± 31, ,1 x 2, ± ,0 x 3, ± ,9 x 3,0 10 METALLIPALJETASAIN RYHMÄ 0610 PRRA hitsauspäin, täysin haponkestävä, pakokaasulle Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Hitsauspäät, ISO-normin mukaiset putkikoot Täysin haponkestävästä teräksestä EN Pituus on esijännittämätön kokonaispituus Kuormitusluku 1000 täysjoustoliikettä Virtausputkella nimelliskoko DN nimellisaksiaalijousto pituus hitsauspään ulkohalk. ja vahvuus nimellispaine PN ± ,7 x 2,0 2, ± ,3 x 2,0 2, ± ,1 x 2, ± ,0 x 3, ± ,9 x 3,

151 METALLIPALJETASAIMET METALLIPALJETASAIN RYHMÄ 0610 PRFI irtolaipoin Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Irtolaipat materiaali S235JRG2, kuumasinkityt Paljeosan materiaali EN Pituus on esijännittämätön kokonaispituus Kuormitusluku 1000 täysijoustoliikettä Ilman virtausputkea nimelliskoko DN nimellisaksiaalijousto pituus nimellispaine PN ± ± ± ± ± ± 32, ± 37, ± ± METALLIPALJETASAIN AKSIAALILIIKKEELLE RYHMÄ 0610 ARF hitsauspäin Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Hitsauspäin materiaali P235GHTC I Ulkopuolinen suojaputki, virtausputki ja paljeosa, materiaali EN Soveltuu lämpöjohtokäyttöihin ja vesihöyrylle Hyväksynnät: DIN-DVGW-hyväksyntä Toimitus esijännitettynä! nimelliskoko DN nimellisaksiaalijousto 1000 iskua esijännitetty toimituspituus hitsauspään ulkohalk. ja vahvuus nimellispaine PN ,3 x 2, ,9 x 2, ,7 x 2, ,4 x 2, ,3 x 2, ,3 x 2, ,1 x 3, ,9 x 3, ,3 x 3,

152 METALLIPALJETASAIMET METALLIPALJETASAIN AKSIAALILIIKKEELLE RYHMÄ 0610 AMV uk-nippa/sk-liitin Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Täysin haponkestävästä teräksestä EN Soveltuu lämpimälle käyttövedelle Ulkopuolinen suojaputki ja virtausputki Hyväksynnät: DIN-DVGW-hyväksyntä Toimitus esijännitettynä! nimelliskoko DN nimellisaksiaalijousto 1000 iskua esijännitetty toimituspituus kierrekoko nimellispaine PN R½ R¾ R R1¼ R1½ R2 16 METALLIPALJETASAIN RYHMÄ 0610 ALN irtolaipoin Käyttöalue: Lämpöliikkeen kompensointiin, värinän ja äänen vaimennukseen. Rakenne: Paljeosan materiaali EN Irtolaipat materiaali S235JRG2 sähkösinkityt Pituus on esijännittämätön kokonaispituus Kuormitusluku 1000 täysjoustoliikettä Ilman virtausputkea Hyväksynnät: DIN-DVGW-hyväksyntä nimelliskoko DN nimellisaksiaalijousto pituus nimellispaine PN ± ± ± ± ± ± ±

153 METALLIPALJETASAIMET METALLIPALJETASAIN AKSIAALILIIKKEELLE RYHMÄ 0610 AMC juotettava Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Täysin haponkestävästä teräksestä EN , galvaanisesti kuparoidut juotosyhteet (juotosmuhvit) Ulkopuolisella suojaputkella varustettu Soveltuu lämpimälle käyttövedelle Huom! Erillinen juotosohje, juote FC 402 hopeakovajuote, juoksutepäällysteiset (väri puna-valk.), Ø 1,5, työlämpötila 700 C. Toimitus esijännitettynä! nimelliskoko DN nimellisaksiaalijousto 1000 iskua esijännitetty toimituspituus kupariputki ulkohalk. nimellispaine PN PURISTUSJÄRJESTELMÄN METALLIPALJETASAIN RYHMÄ 0610 ARP putkipäin, täysin haponkestävä Käyttöalue: Lämpöliikkeen kompensointiin ja värinän vaimennukseen. Rakenne: Putkipäin materiaali EN Paljeosa materiaali EN Soveltuu puristusjärjestelmien galvanoiduille ja ruostumattomille teräsputkille sekä kupariputkelle. Toimitus esijännitettynä! nimelliskoko DN nimellisaksiaalijousto 1000 iskua esijännitetty toimituspituus putkipään ulkohalk. ja vahvuus nimellispaine PN ,0 x 1, ,0 x 1, ,0 x 1, ,0 x 1, ,0 x 1, ,0 x 1, ,0 x 1, ,1 x 2, ,9 x 2, ,0 x 2,

154 ASENNUSLETKUT KOKOMETALLILETKU RYHMÄ 0620 ulkokierrenipoin, täysin haponkestävä Käyttöalue: Lämpöliikkeen kompensointiin, värinän ja äänen vaimennukseen sekä kompensoimaan lämpöliikettä ja asennuksen epätarkkuuksia. Rakenne: Poimuletku yksinkertaisella punoksella, tyyppi RS 331 S12, materiaali EN Ulkokierrenipoin, materiaali EN Pituus on kokonaispituus päästä päähän nimelliskoko DN kierrekoko R pituus nimellispaine PN ½ / ¾ / / ¼ / ½ / / ½ / ½ / ¾ / / ¼ / ½ / /25 KOKOMETALLILETKU RYHMÄ 0620 sk-muhvein Käyttöalue: Lämpöliikkeen kompensointiin, värinän ja äänen vaimennukseen sekä kompensoimaan lämpöliikettä ja asennuksen epätarkkuuksia. Rakenne: Poimuletku yksinkertaisella punoksella, tyyppi RS 331 S12, materiaali EN Sisäkierremuhvien materiaali terästä Pituus on kokonaispituus päästä päähän nimelliskoko DN kierrekoko R pituus nimellispaine PN / ¼ / ½ / / ½ /25 152

155 ASENNUSLETKUT KOKOMETALLILETKU RYHMÄ 0620 hitsattava, hitsauspäät P235TR I Käyttöalue: Lämpöliikkeen kompensointiin, värinän ja äänen vaimennukseen sekä kompensoimaan lämpöliikettä ja asennuksen epätarkkuuksia. Rakenne: Poimuletku yksinkertaisella punoksella, tyyppi RS 331 S12, materiaali EN Hitsauspäät ISO-putkikoot, materiaali P235TR I Pituus on kokonaispituus päästä päähän nimelliskoko DN hitsauspään ulkohalk. ja vahvuus pituus nimellispaine PN ,9 x 2, / ,7 x 2, / ,4 x 2, / ,3 x 2, / ,3 x 2, / ,1 x 3, / ,9 x 3, / ,3 x 3, /25 KOKOMETALLILETKU RYHMÄ 0620 hitsattava, täysin haponkestävä Käyttöalue: Lämpöliikkeen kompensointiin, värinän ja äänen vaimennukseen sekä kompensoimaan lämpöliikettä ja asennuksen epätarkkuuksia. Rakenne: Poimuletku yksinkertaisella punoksella, tyyppi RS 331 S12, materiaali EN Hitsauspäät ISO-putkikoot, materiaali Pituus on kokonaispituus päästä päähän nimelliskoko DN hitsauspään ulkohalk. ja vahvuus pituus nimellispaine PN ,2 x 1, / ,3 x 1, / ,9 x 2, / ,7 x 2, / ,4 x 2, / ,3 x 2, / ,3 x 2, / ,1 x 2, / ,9 x 2, / ,3 x 2, /25 153

156 ASENNUSLETKUT KOKOMETALLILETKU RYHMÄ 0620 irtolaipoin PN 16 Käyttöalue: Lämpöliikkeen kompensointiin, värinän ja äänen vaimennukseen sekä kompensoimaan lämpöliikettä ja asennuksen epätarkkuuksia. Rakenne: Poimuletku yksinkertaisella punoksella, tyyppi RS 331 S12, materiaali EN Irtolaipat PN 16 poraus, materiaali S235JRG2, kuumasinkitty Kaulukset PN 16, materiaali EN Pituus on kokonaispituus päästä päähän nimelliskoko DN pituus nimellispaine PN LAIPPATIIVISTE RYHMÄ 0670 tasopinta Tiivistemateriaali BA-50 tai vastaava. Hyvä kemiallinen kestävyys, maks. käyttölämpötila -50 C C, (vesihöyry maks C) nimelliskoko DN halk. s/u vahvuus PN pakkauskoko kpl /50 1, /60 1, /70 1, /82 1, /92 1, /107 1, /127 1, /142 1, /162 1, /192 1, /218 1, /273 1, /328 1, /378 1,

157 ASENNUSLETKUT TULOVESILETKU RYHMÄ 0620 tyyppi SJ 16 Käyttöalue: Laiteletku käyttövedelle, happidiffuusiosuojattu. Rakenne: Varmuusletku ruostumattomasta teräksestä. Päätteet: Suora-/kulmaliitin 90, tasotiiviste, sisäkierre G¾ Letkuasennelman materiaalit ovat ruostumatonta terästä Letkuasennelma on sähköisesti johtava Tasotiivisteet tilattava erikseen mukaan. nimelliskoko DN kierrekoko G pituus ¾ ¾ ¾ ¾ ¾ ¾ 3000 TULOVESILETKU RYHMÄ 0620 tyyppi SJS 16 Käyttöalue: Laiteletku käyttövedelle, happidiffuusiosuojattu. Rakenne: Varmuusletku ruostumattomasta teräksestä. Päätteet: Suorat liititmet, tasotiiviste, sisäkierre G¾ Letkuasennelman materiaalit ovat ruostumatonta terästä Letkuasennelma on sähköisesti johtava Tasotiivisteet tilattava erikseen mukaan. nimelliskoko DN kierrekoko G pituus ¾ ¾ ¾ ¾ ¾ ¾ ¾

158 ASENNUSLETKUT KYTKENTÄLETKU HYDRAFLEX RYHMÄ 0620 tyyppi HX 411 Käyttöalue: LVI-asennuksiin asennusta helpottamaan ja nopeuttamaan, happidiffuusiosuojattu. Rakenne: Poimutyyppi RS 341 S 00, materiaali EN Päätteet: Sisäkierreliittimet pyörivällä mutterilla, materiaali messinki, G lieriökierre tasotiiviste, EN ISO Sisältää tasotiivisteet. nimelliskoko DN liitäntä sisäkierre koko G pituus nimelispaine (bar) PN minimitaivesäde r/min ½ ¾ ½ ¾ ½ ¾ ½ ¾ MESSINKILIITIN KYTKENTÄLETKULLE RYHMÄ 0620 tyyppi HX 411 Rakenne: Lieriö ulkokierre (G) ISO 228/1 Kartio ulko- tai sisäkierre (R) EN (ISO 7/1) nimelliskoko DN kierrekoko R/G pituus l 1 / l R /G 27 (L 1 ) R½ /G½ 33 (L 1 ) R½ /G¾ 34 (L 1 ) R¾ /G1 38 (L 1 ) 156

159 ASENNUSLETKUT PISTOLIITIN KYTKENTÄLETKULLE RYHMÄ 0620 Messinkinen pistoliitin kupariputkille Soveltuu ainoastaan vesijohtovedelle Lämpötila-alue: -20 C C Huom! Pistoliittimen soveltuvuus eri kupariputkilaaduille katso asennusohje Sejon verkkokaupasta. kuparikoko DN kierrekoko uk G PN ½ ½ ½ ¾ ¾ 10 JOUSTOLIITIN RYHMÄ 0630 tyyppi 3693 Käyttöalue: LVI-asennuksiin asennusta helpottamaan ja nopeuttamaan sekä värinän ja äänen vaimennukseen, happidiffuusiosuojattu. Rakenne: Poimu, kiinteä ulkokierrenippa ja kaulus, materiaali EN / , pyörivä mutteri kromattua messinkiä. Päätteet: Kiinteä ulkokierrenippa R kartiokierre, EN (ISO 7/1), sisäkierreliitin pyörivällä mutterilla, G lieriökierre ISO 228/1 tasotiiviste. Pituus: Toimituspituuden voi venyttää lähes kaksinkertaiseksi. Tasotiivisteet tilattava erikseen mukaan. nimelliskoko DN kierrekoko R minimipituus maksimipituus nimellispaine (bar) PN ½ ¾ ¼ TASOTIIVISTE RYHMÄ 0630 Tasotiiviste, tyyppi AFM 34 tai vastaava, asbestivapaa, käyttölämpötila maks C, soveltuu myös käyttövedelle. nimelliskoko DN halk. s/u vahvuus ,2/14,8 2, /18 2, /24 2, /30 2, ,5/39 2,0 157

160 KUMIPALJETASAIMET KUMIPALJETASAIN RYHMÄ A Keltainen (NBR/Ny/CR) irtolaipoin Käyttöalue: Glykolivedelle, liuottimille, voiteluöljylle, rasvoille jne. Rakenne: Aksiaalijousto +/- 30 Sivuttaisjousto +/- 30 Irtolaipoin materiaali S235JRG2, sähkösinkitty teräs Lämpötila-alue: -20 ºC ºC. nimelliskoko DN rakennepituus nimellispaine PN KUMIPALJETASAIN RYHMÄ A Punainen (EPDM/Ny/EPDM) irtolaipoin Käyttöalue: Jäähdytysvedelle, kylmälle ja kuumalle vedelle, hapoille, lipeälle, alkoholeille, glykolivedelle jne. Ei öljypitoisille aineille! Ei käyttövedelle! Rakenne: Aksiaalijousto +/- 30 Sivuttaisjousto +/- 20 Irtolaipoin materiaali S235JRG2, sähkösinkitty teräs Lämpötila-alue: -35 ºC ºC. Laippapultit tilattava erikseen! 158 nimelliskoko DN rakennepituus nimellispaine PN pulttien lkm/ laippaliitos pultin pituus

161 KUMIPALJETASAIMET KUMIPALJETASAIN RYHMÄ A Punainen (IIR/Ny/EPDM) irtolaipoin Käyttöalue: Käyttövedelle, kylmälle ja kuumalle vedelle, hapoille, lipeälle, alkoholeille jne. Ei öljypitoisille aineille! Happidiffuusiosuojattu, UV-suojattu. Rakenne: Aksiaalijousto +/- 30 Sivuttaisjousto +/- 30 Irtolaipoin materiaali S235JRG2, sähkösinkitty teräs Lämpötila-alue: -40 ºC ºC. nimelliskoko DN rakennepituus nimellispaine PN VAKUUMISPIRAALI RYHMÄ 0640 kumipaljetasaintyypeille 50, 53, 65 Sejoflex kumipaljetasaimet ovat tyhjiönkestäviä 2 m imukorkeudesta (0,8 bar abs., 20 % alipaine) alkaen on kuitenkin käytettävä tukikierukkaa estämään palkeen kokoon imeytyminen alipaineessa Tukikierukan materiaali EN nimelliskoko DN

162 KUMIPALJETASAIMET KUMIPALJETASAIN RYHMÄ Punainen (EPDM/Ny/EPDM) sisäkierreliittimin Käyttöalue: Jäähdytysvedelle, kylmälle ja kuumalle vedelle, hapoille, lipeälle, alkoholeille, glykolivedelle jne. Ei öljypitoisille aineille! Ei käyttövedelle! Rakenne: Aksiaalijousto +15 / -30 Sivuttaisjousto +/- 10 Sisäkierreliittimin, materiaali sinkitty teräs Lämpötila-alue: -25 ºC ºC. nimelliskoko DN kierrekoko R rakennepituus nimellispaine PN ¾ ¼ ½ SEJOFLEX VÄRINÄNVAIMENNIN RYHMÄ 0650 tyyppi A NR kumia (luonnonkumi) Teräsosat DIN 9021-St keltapassivoitu staattinen puristuskuorma N/vaimennin puristuma maks. kuorm. kierrekoko g Ød h l kovuus IRDH M ,5 M , ,8 M , ,6 M , ,2 M , ,7 M ,6 M ,5 M ,6 M ,8 M

163 VÄRINÄNVAIMENTIMET SEJOFLEX VÄRINÄNVAIMENNIN RYHMÄ 0650 tyyppi B NR kumia (luonnonkumi) Teräsosat DIN 9021-St keltapassivoitu staattinen puristuskuorma N/vaimennin puristuma maks. kuorm. kierrekoko g Ød h l kovuus IRDH ,5 M , ,6 M , ,2 M , ,7 M ,6 M ,6 M ,8 M SEJOFLEX VÄRINÄNVAIMENNIN RYHMÄ 0650 tyyppi C NR kumia (luonnonkumi) Teräsosat DIN 9021-St keltapassivoitu staattinen puristuskuorma N/vaimennin puristuma maks. kuorm. kierrekoko g Ød h kovuus IRDH ,4 M ,6 M ,2 M ,7 M ,8 M ,9 M

164 VÄRINÄNVAIMENTIMET SEJOFLEX VÄRINÄNVAIMENNIN RYHMÄ 0650 tyyppi D NR kumia (luonnonkumi) Teräsosat DIN 9021-St keltapassivoitu staattinen puristuskuorma N/vaimennin puristuma maks. kuorm. kierrekoko g Ød h l kovuus IRDH ,2 M , ,6 M , ,1 M , ,1 M , ,7 M ,5 M ,5 M ,3 M ,8 M ,3 M SEJOFLEX VÄRINÄNVAIMENNIN RYHMÄ 0650 tyyppi BF NR kumia (luonnonkumi) Teräsosat DIN 9021-St keltapassivoitu staattinen puristuskuorma N/vaimennin puristuma maks. kuorm. kierrekoko g Ød h l s1 kovuus IRDH ,2 M , ,6 M ,6 M ,8 M

165 VÄRINÄNVAIMENTIMET SEJOFLEX VÄRINÄNVAIMENNIN tyyppi CS RYHMÄ 0650 NR kumia (luonnonkumi) Teräsosat DIN 9021-St keltapassivoitu staattinen puristuskuorma N/vaimennin puristuma maks. kuorm. ominaistaajuus max. kuorma Hz g Ød h korkeus pit. x lev. kovuus IRDH ,8 7,2 M x ,0 7,8 M x ,9 8,0 M x ,8 8,1 M x ,3 7,6 M x ,2 7,7 M x ,6 6,6 M x ,2 6,9 M x MÜPRO VÄRINÄNVAIMENNIN RYHMÄ 0650 nimike staattinen puristus/ vetokuorma max. (kn) Phonolyt Käyttöalue: Müpro Phonolyt värinän- ja äänenvaimentimet laite- ja putkistoasennukseen, korkea vaimennusaste jopa 40 db. Pumput, kuumavesikattilat, ilmastointi- ja jäähdytysjärjestelmien laitteet, putkien ja kannatuskiskojen kiintopisteet jne. Rakenne: Synteettistä kumia, öljynkestävä Runko valuteräs, M-kierteet max. (kn) max. (db) kierrekoko sivuttaiskuorma vaimennuskyky kierrekoko mitat A/B C/H ØL/L nuppi 1,5 1,5 30 M10 Ø 64 korkeus jalka M12 Ø 108 korkeus jalusta db27 5,4 2,5 27 M10 80/37 147/40 11/ jalusta db ,3 40 M12 126/60 227/66 13/194 Nuppi Jalka Jalusta 163

166 VÄRINÄNVAIMENTIMET VÄRINÄNVAIMENNIN RYHMÄ 0650 tyyppi B20 ja B40 Käyttöalue: Soveltuu läitys- ja jäähdytyspumppukoneikkojen lattia-asennukseen betonipedillä, asennettaessa vaakasuoralle alustalle ja putkiyhteet erotettu esim. kumipaljetasaimilla. Rakenne: B20 ja B40 NR-kumivaimentimilla saavutetaan korkea vaimennusaste ja ääneneristävyys on hyvä. Vaimentimen lukumäärä esim. 4, 6, 8 kpl jne. riippuen kokonaiskuormasta, asennus tasajaolla. Paras vaimennus saadaan kuormituksen ollessa noin % sallitusta taulukoidusta maksimikuormasta. tyyppi mitat kumin kovuus A H IRDH kuormitusalue N/vaimennin B º B º B º B º B º B º Sejoflex Sejoflex värinänvaimentimien B20 ja ja B40 kuormitusalueet ja ja painumat, vaimennusaste ks. kts sivun vaimennusaste-taulukko - taulukko Painuma Painauma Z () Z () 7,0 6,0 5,0 4,0 3, B40 50 x 50 x B40 60 x 60 x B40 80 x 80 x B x 100 x 40 2,0 1, B20 35 x 35 x 20 0, Kuormitus (N) 164

167 VÄRINÄNVAIMENTIMET VÄRINÄNVAIMENNIN RYHMÄ 0650 tyyppi B40 VJK Käyttökohteet: Soveltuu raskaille nestejäähdytin- tms. koneikoille, joissa värinänvaimennin mitoitetaan erikseen jokaiseen tuentapisteeseen. Lattia-asennukseen vaakasuoralle ja jäykälle betonialustalle. mitat lev. x pit. korkeus H kumin kovuus IRDH sallittu kuormitus N/ x º 51 Katkaisupituuden esimerkki: Nestejäähdyttimen kokonaispaino 4510 kg, laitetoimittajan ilmoittamat tuentapisteiden P1, P2, P3 ja P4 kuormitukset jakautuneena alla olevan taulukon mukaan. tuentapiste kuorma/ tuentapiste N sallittu kuormitus N/ katkaisupituus P / 51= 300 P / 51= 150 P / 51= 275 P / 51=

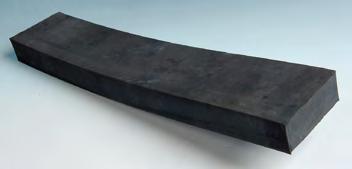

168 VÄRINÄNVAIMENTIMET KUMIMATOT VÄRINÄNVAIMENNUKSEEN RYHMÄ 0650 tyyppi B08 W, B12 ja B20 Rakenne: Tyyppi B08 W; CR kumia, moleinpuolinen rihlaus Tyyppi B12 ja B20; NR kumia, sileäpintainen tyyppi koko vahvuus maks. kuormitus N/cm B08 W 500 x B08 W 100 x B08 W 75 x B08 W 50 x B x B x tyyppi kerros lkm kuormitus N/cm 2 painauma Uramaton B08 voi pinota päällekkäin kunhan urat ovat kosketuksissa ristikkäin. Sileiden B12 ja B20 kumien väliin suosittelee metallilevyä. B08 W B ,2 2,4 4,7 2,1 4,2 8,2 Pohjalevyt: x 90 x 3 RST x 120 x 3 RST B ,4 6,7 13,1 166

169 VÄRINÄNVAIMENTIMET Värinänvaimentimien vaimennusaste % (db) 5000 Painauma Painuma 0,1 0,2 0, Herätteen värähtelytaajuus min Ei vaimennusta! Resonanssialue, vältä tätä! 40 0 Ylikriittinen vaimennus! % 26 db , Ominaistaajuus min

170 SPRINKLERILETKUT SPRINKLERILETKU ALAKATTOON HYDRA VDS, SÄÄDETTÄVÄ tyyppi 1 Käyttöalue: Sopii kaikkiin käytössä oleviin T-lista alakattojärjestelmiin Rakenne ja toimitussisältö: Letkutyyppi RS 331L92, materiaali EN DN20 pituus taulukon mukainen PN16 (TP 24 bar) Pääte 1: sk-muhvi R½, pituus 150 EN Pääte 2: uk-nippa R1 EN VDS G leimattu Asennusosat ja kiinnikkeet: 1 kpl neliöputki 15 x 15 x 1,5 x 700 St02 sinkitty (neliöputken maksimipituus 1400 ) 1 kpl sprinklerisanka, sinkitty, sisältää ruuvit 2 kpl T-listaliitin, sinkitty, sisältää ruuvit Hyväksyntä: VdS DN pituus sprinklerisuutin sk kierrekoko putkiliitin uk kierrekoko R½ R R½ R R½ R R½ R R½ R1 kulmaliitin 90º 168

171 SPRINKLERILETKUT SPRINKLERILETKU ALAKATTOON, UL LISTATTU Käyttöalue: Sopii kaikkiin käytössä oleviin T-ja U-lista alakattojärjestelmiin Rakenne ja toimitussisältö: Letkutyyppi metallipoimuletku ilman punosta, materiaali AISI 304 Pääte 1: sk-muhvi NPT ½, pituus 95 AISI 304 Pääte 2: uk-nippa R1 AISI 304 Asennusosat ja kiinnikkeet: 1 kpl neliöputki 19 x 19 x 1 x 650 sinkitty 1 kpl sprinklerisanka, sinkitty, sisältää ruuvit 2 kpl listaliitin, sinkitty, sisältää ruuvit Hyväksyntä: UL nimelliskoko DN kokonaispituus L nimellispaine bar suurin sallittu koepaine bar ,1 24, ,1 24, ,1 24, ,1 24,6 SPRINKLERILETKUUN P-9600 ASENNUSOSAT kulmaliitin 90º nippa, pituus 190 Myyntipakkaus sisältää 10 kpl letkuja asennusosineen. 169

172 TYÖKALUT JA TARVIKKEET TYÖKALUT JA TARVIKKEET RÄIKKÄLENKKI Sejo-koodi koko RÄIKKÄLENKKI koko sarja 8, 10, 13, 17 ja 19 KIINTOLENKIT koko kääntyvä KIERRETANKOLEIKKURI Müpro koko leikkuri M varaterä M varaterä M10 KIERRETANKOLEIKKURI RYHMÄ 0100 Unior S S S koko leikkuri M8, M10 ja M12 varaterä M8 varaterä M10 170

173 TYÖKALUT JA TARVIKKEET HYLSY 1/2 koko HYLSY 1/2 pitkä koko S HYLSY 3/8 pitkä Sejo-koodi koko HYLSYSARJA 1/2, 49-os. koko VOIMAHYLSY Sejo-koodi koko pitkä VOIMAHYLSYSARJA 1/2 pitkä Sejo-koodi koko sis pitkä, 8-21, 11-os. RÄIKKÄVÄÄNNIN Sejo-koodi koko / /8 171

174 TYÖKALUT JA TARVIKKEET JATKOVARSI 1/2 pituus JAKOAVAIN Bahco koko hauenleuka S Ergo 9029 JAKOAVAIN koko Ergo Ergo Ergo PUTKIPIHDIT Bahco malli pituus ERGO B 1 Kapea leuka B B 2 ½ 535 LUKKOPIHDIT koko / /7 S

175 TYÖKALUT JA TARVIKKEET CU-PUTKILEIKKURIT Ridgid malli koko Cu-vaihtoterä 101/150/ RST-vaihtoterä 101/150/205 CU-PUTKILEIKKURIT Rothenberger Sejo-koodi malli koko Mini Telescopic 6-67 S Fe-leikkuri Inox-leikkuri muovileikuri 0-42 KUPARIPUTKEN LEVITTÄJÄT Sejo-koodi koko lyöntituurna CU-PUTKENTAIVUTIN Ridgid Sejo-koodi koko

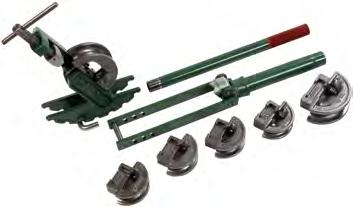

176 TYÖKALUT JA TARVIKKEET RAJOITINPIHDIT Sejo-koodi PUTKENTAIVUTIN Quick Bend Sejo-koodi tuote koko pieni sarja 3/8-3/ lesti 3/ lesti 1/ lesti 3/4 CU-PUTKENTAIVUTIN Sejo-koodi koko S Quick Bend, kova ja pehmeä KOMPOSIITTIPUTKENTAIVUTIN Quick Bend Sejo-koodi koko S JÄYSTEENPOISTIN sisä/ulkopuolinen, Rothenberger Sejo-koodi koko S S

177 TYÖKALUT JA TARVIKKEET REIKÄMEISTI Sejo-koodi koko S PATTERIAVAIN Sejo-koodi koko /8-1/2-3/4-1 RUUVIPENKKI Sejo-koodi koko (100 ) (150 ) KOLMIJALKA Sejo-koodi ketjulla koko /8-6 KIERREKONEEN TERÄSARJA Sejo-koodi koko /2-3/ PUTKILAIPPAKULMA Sejo-koodi S koko 400 x

178 TYÖKALUT JA TARVIKKEET PAINEENKOESTUSPUMPPU TP25 Rothenberger Sejo-koodi malli käsikäyt. TYÖPÖYTÄ Sejo-koodi koko x 700 x 35 S x 450 x 25 PUTKIRUUVIPENKKI ketjulla Sejo-koodi koko /4-6 PUTKIRUUVIPENKKI Sejo-koodi koko / /8-2 PUTKIKÄRRY Sejo-koodi NOKKAKÄRRY Sejo-koodi

179 TYÖKALUT JA TARVIKKEET SDS+ kovamet. poranterät SDS+ kovamet. poranterät (nelileikkuinen) koko x x x x x x x x x x x x x x x x x x x x x x x 450 SDS+ PORANTERÄSARJA nelileikkuinen koko x 110 S x x 110 S x 160 S x x x 160 S x x 160 S x 310 S x 310 S x 210 S x x 250 S asennuspora 6 x 500 S läpivientiporanterä 10 x 600 SDS+ ASENNUSPORANTERÄ betoniruuville koko x 42 S S S koko 3-osainen 6 x 160, 8 x 160, 10 x osainen, osainen,

180 TYÖKALUT JA TARVIKKEET METALLIPORANTERÄSARJA RYHMÄ 0900 Sejo-koodi koko HSS 1-13 S HSS+Co 5 % 1-10 S Omnibohrer D KAAKELIPORANTERÄ Sejo-koodi koko KLINKKERITERÄ Sejo-koodi koko x x x 120 HSS KARTIOPORA TIN pinnoite Sejo-koodi koko S kartioporasarja, 4-12, 4-20, NIITTIPORANTERÄ koko , , ,25 Co 5 % kaksipäinen

181 TYÖKALUT JA TARVIKKEET PUUPORANTERÄ säädettävä koko S PUUKKOSAHANTERÄT RYHMÄ 0900 Sejo-koodi koko kpl/pakk. S x 1 valuraudalle 2 S x 0,9 metalli/naul.puu 5 S x 1,6 purkuerä 3 S x 0,9 metalli/naul.puu 5 S x 0,9 metalli/putket 5 S x 0,9 metalli/profiili 5 S x 1,0 rst putkille 2 S x 0,9 metalli/profiili 25 S x 0,9 metalli/putket 25 REIKÄSAHAT RYHMÄ 0900 Sejo-koodi koko Sejo-koodi koko

182 TYÖKALUT JA TARVIKKEET REIKÄSAHA säädettävä koko S REIKÄSAHASARJA RYHMÄ 0900 salkussa Sejo-koodi koko S , 30, 35, 40, 44, 51, 64, 76, 95, 105, 114 ISTUKAT/OSAT RYHMÄ 0900 Sejo-koodi tuote koko istukka istukka keskiöterä keskiöterä 105 REIKÄSAHA HG KOVAMETALLI RYHMÄ 0900 S S S koko TIMANTTITERÄSALKKU RYHMÄ 0900 Sejo-koodi S koko 6, 8 j a

183 TYÖKALUT JA TARVIKKEET MAKITA KATKAISULAIKKA koko pakk x 1,0 50 S x 0, x 1, x 1, x 1,9 40 Käyttökohteet: teräs, A4, A2, värimetallit, valuteräs, harmaa valurauta, kevytmetallit, muovit, puu ja kivi. MAKITA LIUSKELAIKKA koko karkeus pakk x 22 Z x 22 Z x 22 Z80 10 Käyttökohteet: teräs, A4, A2, värimetallit, valuteräs, harmaa valurauta, kevytmetallit, muovit, puu ja kivi. RHODIUS KIILLOTUS/PUHDISTUSLAIKKA koko pakk x 13 x Teräkselle, RST A2, HST A4, hitsaussaumoille, lakan ja maalin poistoon. KIILLOTUS/PUHDISTUSLAIKKA koko pakk x 13 x S x 22 1 Teräkselle, RST A2, HST A4, hitsaussaumoille, lakan ja maalin poistoon. Huom. suurin sallittu pyörimisnopeus, rpm

184 TYÖKALUT JA TARVIKKEET KIILLOTUSLAIKKA 3M porakoneelle koko pakk x 13 x 12 2 S x 22 1 KUPPIHARJA S koko 65 KIILLOTUSLAIKAN KARA PORAKONEELLE koko pakk x M12 5 TERÄSHARJA PORAKONEELLE koko S x 6 S x 6 HIOMANAUHARULLA koko karkeus x 25 m/rll Z100 VIIMEISTELYARKKI koko pakk. S x

185 TYÖKALUT JA TARVIKKEET RUUVAINKÄRKISARJAT RYHMÄ 0900 Sejo-koodi S S S S nimi ruuvainkärkisarja 37-os. ruuvainkärkisarja 13-os., pitkät bitsit 50 kärkisarja torx 8-os., 50 kärkisarja 99-os. RUUVAINKÄRJET RYHMÄ 0900 Sejo-koodi irtokärjet pituus kpl/pakk kärki Ph kärki Ph S kärki Ph kärki Ph kärki Pz kärki Pz kärki Pz kärki Ph 2 ohut kärki TORX S kärki TORX kärki TORX S kärki TORX kärki TORX kärki TORX S kärki TORX kärki TORX kärki TORX kärki TORX kärki TORX kärki TORX S kärki TORX kärki TORX S kärki TORX MAGNEETTIHYLSYT RYHMÄ 0900 Sejo-koodi koko kpl/pakk / / / magneettihylsysarja 6-os. 7, 8, 10, 13, 1/4, 3/8 183

186 TYÖKALUT JA TARVIKKEET MAGNEETTIPITIMET RYHMÄ 0900 Sejo-koodi koko kpl/pakk lukittava 1 RUUVITALTTASARJAT RYHMÄ 0900 Sejo-koodi sarjat VDE 1000V Ura / Ph 6-os ruuvitalttasarja 7-os. RUUVITALTTA bitseille 1/4 RYHMÄ 0900 malli S kiinteä S taipuisa RULLAMITAT RYHMÄ 0900 Sejo-koodi tuote koko kpl/pakk rullamitta magn./nylon 5 m/ rullamitta, lukittava 5 m/ rullamitta, lukittava 8 m/ rullamitta, lukittava 10 m/ rullamitta Tajima 5 m rullamitta Talmeter 3 m 1 KATKOTERÄVEITSET/VAIHTOTERÄT RYHMÄ 0900 Sejo-koodi tuote koko kpl/pakk katkoteräveitsi katkoterä, 10 kpl/pakk VASARA RYHMÄ 0900 Sejo-koodi malli paino putkivarsi 20 oz 184

187 TYÖKALUT JA TARVIKKEET NIITTIPIHDIT RYHMÄ 0900 Sejo-koodi tuote niittipihti Stec TT55D S niittipihti J-55 PIKAISTUKKA SDS+ välikaralla Sejo-koodi koko kierre /2 PÖLYSUOJA poravasaralle Sejo-koodi ASENNUSAVAIN porakoneelle Sejo-koodi koko M M10 MAKITA KIERRETANGON VÄÄNNIN Sejo-koodi koko B M8 B M10 RAUTASAHA tuote koko rautasaha terä 24 hampainen 185

188 TYÖKALUT JA TARVIKKEET KÄSISAHA VESIVAAKA koko magn. SUORAKULMA Sejo-koodi koko LINJALANKA Sejo-koodi koko ,7 x 50 m KIERTEENAVAAJA Sejo-koodi koko M M10 KUUSIOKOLOAVAINSARJA Sejo-koodi koko ,

189 TYÖKALUT JA TARVIKKEET SIIRTOLEUKAPIHDIT Knipex koko SIIRTOPIHTIJAKOAVAIN Knipex koko HOHTIMET Knipex koko S LINJAPIHDIT Knipex koko SIVULEIKKURIT Knipex koko VIILA 8 malli puolipyöreä MORA PUUKKO malli muovikahva RST kumikahva talttapuukko S paksuteräinen 187

190 TYÖKALUT JA TARVIKKEET SURRAUSKOUKKU Sejo-koodi SURRAUSLANKA sinkitty Sejo-koodi KITTIPURISTIN malli A B PELTISAKSET Bahco malli oikea vasen PELTISAKSET Midwest Sejo-koodi malli oikea vasen oikea A vasen A2 LEVYSEPÄN VASARA Sejo-koodi paino g g 188

191 TYÖKALUT JA TARVIKKEET KOSAKKA Sejo-koodi paino g PISTEPUIKKO Sejo-koodi PIIRTOPUIKKO Sejo-koodi KLEMMARIAVAIN Sejo-koodi S koko 7 NYSTYRÄPIHDIT Sejo-koodi malli pihti vaihtopistin TÖTSÄSAKSET Sejo-koodi

192 TYÖKALUT JA TARVIKKEET NIITTIMUTTERIPIHDIT varustus alumiinisalkussa M5, M6, M8, M10 VILLAVEITSI Edma Sejo-koodi ERISTYSVILLASAKSET Sejo-koodi malli norm L-malli JATKOJOHTO tuote m / 3-os m / 2-os jatkojohto (sisäkäyttöön) 1,5 m, 5-os. JOHTOKELA Sejo-koodi ylikuumenemissuojalla koko ,5 ² / 25 m 190

193 TYÖKALUT JA TARVIKKEET VALAISIMET Sejo-koodi nimi tuote W IP44 pistorasialla A Teho Led 2 x 30W 2 x 2600 lumenia jalalla B Varapoltin 36W C Teho Led 50W, telineessä D S Teho Led 50W, 3800 lumenia, pistorasialla E Taskulamppu Led Lenser, P5.2 1 x AA I Taskulamppu Led 950 lumenia, ladattava A D C E OTSALAMPUT Sejo-koodi nimi tuote B I Otsalamppu Led Lenser H7R.2 ladattava Otsalamppu Led Lenser SEO 7R ladattava F Otsalamppu Led Lenser SEO 5 3 x AAA Otsalampun vara-akku SEO C Otsalampun verkkolaturi C377 G S Otsalampun kypäräkiinnike, 4 kpl/pussi H F G H PISTOTULPPA PISTORASIA HAARAPISTORASIA 3-os VAIHTOJOHTO 5 M 2 x 1,5 Sejo-koodi

194 TYÖKALUT JA TARVIKKEET PARISTO Sejo-koodi koko jännite kpl/pakk AA 1,5V AAA 1,5V ,0V 1 RIIPPULUKKO Abloy malli classic /50 classic /50 classic KUORMASIDONTAVYÖ Sejo-koodi tuote m/250 kg m/1000 kg Rollo-mini 25, 3 m NOSTOLIINA Sejo-koodi tuote m/2000 kg TURVAVALJASSETTI 2 Sejo-koodi tuote m turvaköysi S korikiinnike, 2 m 192

195 TYÖKALUT JA TARVIKKEET VOITELUSPRAY Sejo-koodi tuote CRC 5-56 / 400 ml LEIKKUUÖLJY Sejo-koodi koko ml l RASVANPOISTAJASPRAY Sejo-koodi koko ml RÄTTIPAALI Sejo-koodi paino kg HENGITYSSUOJAIN venttiilillä pakk SUOJALASIT nimi pakk sx2 keltainen sx2 kirkas suojalasit omien lasien päälle 1 S Zekler 30 kirkas 12 S suojalasi Zekler 104, tuennetut 1 S suojalasi Zekler 55, kirkas 1 193

196 TYÖKALUT JA TARVIKKEET KUULOSUOJAIN nimi tuote kuulosuojain A sankamalli B kuulosuojain kypärään KORVATULPAT KÄSINEET Sejo-koodi nimi koko paria/pakk nahkakäsine kevyt nahkakäsine kevyt nahkakäsine kevyt nahkakäsine kevyt nahkakäsine talvi kevyt nahkakäsine talvi kevyt nahkakäsine talvi kevyt nahkakäsine talvi kevyt nahkakäsine punainen nahkakäsine punainen nahkakäsine punainen nahkakäsine punainen S käsine Latex Thermo 8 12 S käsine Latex Thermo 9 12 S käsine Latex Thermo S käsine Latex Thermo S käsine viiltosuojattu talvi LK S käsine viiltosuojattu talvi LK S käsine viiltosuojattu talvi LK kumikäsine puuvillakäsine XL Sejo käsine Soft Sejo käsine Soft Sejo käsine Soft Sejo käsine Soft Sejo käsine viilto LK 3, soft Sejo käsine viilto LK 3, soft Sejo käsine viilto LK3, kesä Sejo käsine viilto LK3, kesä Sejo käsine viilto LK3, kesä Sejo käsine viilto LK3, kesä Sejo käsine viilto LK5, talvi Sejo käsine viilto LK5, talvi Sejo käsine viilto LK5, talvi Sejo käsine viilto LK5, talvi A B Nahkakäsine kevyt Nahkakäsine talvi kevyt Nahkakäsine punainen Käsine Latex Thermo Käsine viiltosuojattu Käsine viiltosuojattu talvi Kumikäsine Puuvillakäsine Sejo käsine Soft Sejo käsine viilto LK3, kesä Sejo käsine viilto LK5, talvi 194

197 TYÖKALUT JA TARVIKKEET SUOJAKYPÄRÄ tuote Iris 2, valkoinen Iris 2, oranssi Iris 2, sininen S S S S JSP Linesman valkoinen JSP Linesman oranssi JSP Linesman sininen leukahihna Iris 2, koko XL suojakypärän huppu kangas suojakypärän huppu nahka HUOMIOLIIVI Sejo-koodi malli koko riipputaskuliivi HVT keltainen/musta M riipputaskuliivi HVT keltainen/musta L riipputaskuliivi HVT keltainen/musta XL riipputaskuliivi HVT keltainen/musta XXL POLVISUOJAT malli polvitaskuun päälle TURVAJALKINEET Sejo-koodi koko Easy Grip Sejo-koodi koko Monza Grip Sejo-koodi koko Off Road 195

198 TYÖKALUT JA TARVIKKEET MERKKAUSKYNÄT Sejo-koodi malli timpurinkynä tussi N 50/punainen tussi N 50/musta NMS 50 musta ohut merkintäliitu punainen merkintäliitu keltainen merkintäliitu sininen S maalikynä valkoinen S maalikynä keltainen S maalikynä musta S pitkäkärkinen tälläliitu MERKKAUSSPRAY Sejo-koodi koko ml väri keltainen punainen sininen vihreä RUOSTEENESTOMAALI Sejo-koodi väri koko harmaa 3 l vaal. harmaa 3 l punainen 3 l VALURAUTAPAIKKAMAALI Sejo-koodi malli ,5 l, sis. pensselin PENSSELI, MAALAUSKÄSINE JA TELA Sejo-koodi malli patteripensseli suora suora suora maalauskäsine maalaustela maalaustelan varatela 196

199 TYÖKALUT JA TARVIKKEET KEVYTPEITE Sejo-koodi koko m x x x 7 S x 3 ALU-TIKKAAT Sejo-koodi malli askelmia tasokorkeus kuljetuspituus (m) TT cm 1, TT cm 1, TT cm 2, TT cm 2, TT cm 2, rakennuspalli kaksipuol. 70 cm rakennuspalli kaksipuol. 90 cm TIKAS TUKIJALKAPARI leveä Sejo-koodi koko m TT-105 -sarjaan, koko 80 cm TT-106 -sarjaan, koko 90 cm TT-107 -sarjaan, koko 110 cm Tukijalkasarja leveä, koko 120 cm RAKENNUSTELINEET Sejo-koodi malli koko Minimax perusosa 750 x Tikas Telti 1x4, 1-osainen 110 cm ILMASTOINTIPAKKI Sejo-koodi malli osainen TYÖKALUPAKKI puu Sejo-koodi koko avopakki puupakki 800 x 400 x puupakki 1000 x 540 x

200 HITSAUSTARVIKKEET MINICAR-VARUSTESARJA RYHMÄ 720 Elga-nro sisältö MiniCar, LVI HITSAUS-LVI-SARJA RYHMÄ 720 Elga-nro sisältö D75, vipuventtiili poltinvarsi D75 ERGO täydellinen hitsauspoltinputki 315 l/h hitsauspoltinputki 500 l/h hitsauspoltinputki 800 l/h leikkauslaite 90, vipuventtiili leikkaussuutin leikkaussuutin taivutettava poltinputki 160 l/h taivutettava poltinputki 500 l/h läityspoltinputki 500l/h läityspoltinputki 800 l/h tiivistesarja (5 kpl pakkaus) kiintoavain, metallinen säilytyslaatikko puhdistusneulasarja POLTINVARSI D75 RYHMÄ 720 Elga-nro LEIKKAUSLAITE D75 RYHMÄ 720 vipuventtiili, 90 Elga-nro

201 HITSAUSTARVIKKEET POLTINPUTKI kova RYHMÄ 720 Elga-nro malli D75, 80 l D75, 160 l D75, 315 l D75, 400 l D75, 500 l D75, 800 l POLTINPUTKI taivutettava RYHMÄ 720 Elga-nro malli D75, 160 l D75, 315 l D75, 500 l POLTINPUTKI läitys RYHMÄ 720 Elga-nro malli happi 500 l/h LEIKKAUSSUUTIN RYHMÄ 720 Elga-nro malli suutin D75, no:1, 1-3 KAASUSYTYTIN RYHMÄ 720 Elga-nro malli Oxhydric varakivet 5 kpl 199

202 HITSAUSTARVIKKEET KAASUSYTYTIN RYHMÄ 720 Sejo-koodi malli sytytin, 3-kivinen varakivet 4 kpl PIKALIITIN RYHMÄ 720 Elga-nro malli D75 TIIVISTESARJA RYHMÄ 720 Elga-nro malli tiivistesarja D75 (5 kpl) SÄÄTIMEN TIIVISTE RYHMÄ 720 Elga-nro kaasu Ox/Ac Ac TAKAISKU OX HAPPI RYHMÄ 720 Elga-nro Pakollinen varuste mittarille. TAKAISKU AC ASETYLEENI RYHMÄ 720 Elga-nro Pakollinen varuste mittarille. 200

203 HITSAUSTARVIKKEET LIEKKISULKU OX HAPPI RYHMÄ 720 Elga-nro Pakollinen varuste kahvaan. LIEKKISULKU AC ASETYLEENI RYHMÄ 720 Elga-nro Pakollinen varuste kahvaan. PULLOKÄRRY RYHMÄ 720 Elga-nro malli Minicar 2 x 5 l S x 20 l (peräkkäin) KAASULETKU RYHMÄ 720 rinnakkais Elga-nro pituus (Ø 6 ) sin/pun 10 m sin/pun 25 m SÄÄDIN RYHMÄ 720 Elga-nro kaasu Maxex, happi, bar Maxex, asetyleeni 0-40 bar Maxex, argon/mix, bar 201

204 HITSAUSTARVIKKEET LETKUNKIRISTIN RYHMÄ 720 Elga-nro koko KORVAKIRISTIN kaasuletkulle RYHMÄ 720 ZO5013 letkun koko HITSAUSLANGAT RYHMÄ 720 Sejo-koodi Elga-nro langat koko kg/pakk TIG 100 musta teräs 1, TIG 100 musta teräs 2, TIG 100 musta teräs 2, TIG 316 kirkas teräs 1, TIG 316 kirkas teräs 2, TIG 316 kirkas teräs 2,4 5 FOSFORIKUPARIJUOTTEET RYHMÄ 720 Sejo-koodi koko kg/pakk ,0 2 % ,0 2 % ,0 5 % ,0 5 % 1 JUOKSUTEPASTA RYHMÄ 720 Sejo-koodi koko ,1 kg KAASUHITSAUSLANGAT H-44 RYHMÄ 720 Sejo-koodi Elga-nro koko kg/pakk , , ,

205 HITSAUSTARVIKKEET TERÄSHARJA RST RYHMÄ 720 Sejo-koodi tuote rivinen TULITYÖKÄRRY RYHMÄ 720 Sejo-koodi tuote sis. hanskan, peitteen & 2 kpl 12 kg pullot SAMMUTIN RYHMÄ 720 Sejo-koodi paino kg TÄLLÄLIITU RYHMÄ 720 Sejo-koodi koko x 13 x tälläliidun pidin HITSAUSPEILI RYHMÄ 720 Sejo-koodi tuote hitsauspeili varapeili 203

206 HITSAUSTARVIKKEET TULENKESTÄVÄ KÄSINE RYHMÄ 720 Elga-nro KUONAHAKKU RYHMÄ HITSAUSPUIKKO RYHMÄ LP (kirkkaille putkille) Sejo-koodi Elga-nro koko kg/pakk. kg/kart ,6 2,25 6, ,5 3 9 HITSAUSPUIKOT RYHMÄ 720 Sejo-koodi puikot koko kg/pakk. kg/kart hitsauspuikko OK48 2 1,7 10, hitsauspuikko OK48 2,5 4,3 12, hitsauspuikko OK48 3,2 6 18, hitsauspuikko OK48 1,6 1,6 9, hitsauspuikko 309 Mol 2,5 2,5 7, hitsauspuikko P48S 1,6 1, hitsauspuikko P48S 2,0 1, hitsauspuikko P48S 2,5 4,2 12,6 204

207 HITSAUSTARVIKKEET JUURIPASTA RYHMÄ 720 Sejo-koodi tuote koko Polarflux juurisuojatahna 750 g peittausaine (sisältää pensselin) Sinol-geeli 1 l KAASUHITSAUSLASIT RYHMÄ 720 DIN 5 Sejo-koodi malli hitsauslasi SR 3 UB hitsauslasi varalasi pyöreä S hitsauslasi Zekler SR 3 UB hitsauslasi Zekler Varalasi pyöreä HITSAUSMASKIT RYHMÄ 720 Sejo-koodi malli Euromaski DIN 8 S automaattimaski S maskispray 220 SAMMUTUSPEITTEET RYHMÄ 720 Sejo-koodi tuote hitsauspeite 100 x 180 S sautuspeite 120 x

208 MAKITA-TUOTTEET Pistosaha DJV180 DJV181 DJV182 Pyörösaha DSS501/DSS610 /DHS630/DHS680 Höylä DKP180 Kipsilevysaha DSD180 Monitoimikone DTM50/ DTM51 V D J D Pyöröjyrsin DCO180 Liitosjyrsin DPJ180 Epäkeskohiomakone DBO180 Pyörösaha DHS710 Suorahiomakone DGD800/DGD801 Puukkosaha DJR360 Kulmahiomakone DGA504/DGA505 /DGA506/DGA508 Poravasara DHR263/DHR264 Nakertaja DJN161 Puhallin DUB361/DUB362 Levyleikkuri DJS101 DJS161 Pensasleikkuri DUH551 DUH651 Akkuimuri DVC861L/ DVC862L/ DVC863L Levyleikkuri DJS130 Vannesaha DPB180 DPB181 Ruohoraivuri DUR366L DUR365U Harjateräsleikkuri DSC162 DSC191 Reppuimuri DVC260 Siimaleikkuri DUR364L Puukkosaha DJR183/DJR185 DJR186/DJR187 Ketjusaha DUC302 DUC252 DUC252C DUC303 Metallisaha DCS550/DCS551 Ruohonleikkuri DLM380/DLM431 Robotti-imuri DRC200 Kultivaattori BUK360 Poravasara DHR165/DHR202/DHR241/ DHR242/DHR243 Nauharuuvinväännin DFR550/DFR450 Kulmaporakone DDA350/DDA351 Ruuvinväännin DFS452/DFS Yli 150 laitetta! Iskevä kulmaruuvinväännin DTL061 Iskevä kulmamutterinväännin DTL063 Oksasakset DUP361 Iskevä mutterinväännin DTW251/DTW285 DTW190/DTW800 DTW450/DTW451 DTW1001/DTW1002 Iskevä soft im ruuvinväännin DTS141

209 Viimeistelynaulain DBN500 Hakasnaulain DST221/DST112 Pinninaulain DPT353 Ketjusaha DUC122 Massapuristin DCG180 DCG180B Jiirisaha DLS714/DLS713 mpact n Imuri DVC350 Betonivibra DVR350/DVR450 /DVR850 Tyhjiöpumppu DVP180 Puhallin DUB182/DUB183 Pensasleikkuri DUH523 Ruohosaksi DUM168 DUM604 Trieri DUR183L Trieri DUR184L Trieri DUR187L DUR187U Trieri DUR188L DUR188U Trieri DUR181 Imuri DCL180/DCL182 DCL500 Kypärä tuuletin BCF050 Radio valaisin DMR050 Valaisin BML800/DML185 LED valaisin DML802 DML803 LED valaisin DML801 DML Ah BL1860B 5.0Ah BL1850B Varaustilan näytöllä Varaustilan näytöllä 4.0Ah BL1840B Varaustilan näytöllä LED valaisin BML186 LED valaisin DML805 Radio DMR107W DMR108B Tuuletin DCF201 DCF Ah BL1830B 2.0Ah Varaustilan näytöllä Iskevä ruuvinväännin DTD152/DTD153 DTD154/DTD155/DTD170 BL1820B 1.5Ah Varaustilan näytöllä Iskuporakone DHP453/DHP483/DHP482/ DHP484/DHP458/DHP481 BL1815 Lämpötakki DCJ200 Lämpöliivi DCV200 Työmaakaiutin DMR200B Porakone DDF453/DDF458/ DDF482/DDF483/DDF484/ DDF481/DDF083 Kahvinkeitin DCM500 4-Mode porakone DTP141 Latauslaitteet: Tuuletintakki DFJ201 DC18RC (6,0/5,0/4,0/3,0Ah: 55/45/36/22min) DC18SD DC18SE: 18/24V (3.0/1.5 Ah: 60/30 min) DC18SF 4 akulle (3.0 Ah: 60/120 min) DC18RD 2 akulle lataus samanaikaisesti (6,0/5,0/4,0/3,0Ah: 55/45/36/22min) 207

210 TUOTEMERKIT TUOTEMERKKEJÄ/KÄSITYÖKALUT Exact putkisahat ja -terät Dräco kanavaleikkurit, terät ja huolto Trumpf tötsä- ja kanavaleikkurit Böcker asennusnostimet Makita sähkötyökalut Rothenberger putkityökalut ja koneet 208

LVI-TARVIKKEET HINNASTO 2012 M A S I N O - Y H T I Ö T

LVI-TARVIKKEET HINNASTO 2012 M A S I N O - Y H T I Ö T LVI-TARVIKKEET HINNASTO 2012 M A S I N O - Y H T I Ö T 2 SEJOTEK OY / LVI-TARVIKKEET sivu Putkikannakkeet... 4-32 Viemäripannat... 16 IV-kannakkeet ja tarvikkeet... 33-40 Sprinkler-asennustarvikkeet...

Lisätiedot

LVI-TARVIKKEET. teollisuuden tarpeisiin, talonrakennukseen ja saneerauskohteisiin

LVI-TARVIKKEET. teollisuuden tarpeisiin, talonrakennukseen ja saneerauskohteisiin LVI-TARVIKKEET teollisuuden tarpeisiin, talonrakennukseen ja saneerauskohteisiin SEJO OY asiakkuudesta LVI-kumppanuuteen Sejo Oy / Myyntiehdot: Noudatae Teknisen kaupan yleisiä myyntiehtoja, TK Yleiset

Lisätiedot

Toimitusehdot. Yliaikakorkoa perimme 13%.

Toimitusehdot. Yliaikakorkoa perimme 13%. Toimex Oy on suomalainen yritys joka valmistaa ja markkinoi LVI putkikannakkeita. Yrityksellä on tuotantolaitos Tampereella ja myyntikonttori Helsingissä. Yritys on yli 30 vuoden ajan kehittänyt ja toimittanut

Lisätiedot

Yhteystiedot. Myynti. Laskutus. Reskontra. Varasto. Tuotanto. Riku Salkolahti GSM

Yhteystiedot. Myynti. Laskutus. Reskontra. Varasto. Tuotanto. Riku Salkolahti GSM www.toimex.fi 1 Yhteystiedot Myynti Riku Salkolahti GSM. +358 40 545 5715 riku.salkolahti@toimex.fi Harri Vettenranta GSM. +358 50 547 0911 harri.vettenranta@toimex.fi Jussi Weiström GSM. +358 50 543 7601

Lisätiedot

HINNASTO 2012 TUOTE KOKO RUUVIN KOKO HINTA

HINNASTO 2012 TUOTE KOKO RUUVIN KOKO HINTA TUOTE KOKO RUUVIN KOKO HINTA Putkisanka DN 10/17 M 6 x 20 5,34 SFS 5370 HST 15/21 M 8 x 25 6,94 20/27 8,01 25/34 9,34 32/42 M 10 x 30 10,99 40/48 11,57 50/60 M 10 x 40 12,65 65/76 M 12 x 35 14,46 80/89

Lisätiedot

Sejofix ja Sejomix Kiskoasennusjärjestelmät

Sejofix ja Sejomix Kiskoasennusjärjestelmät M A S I N O Y T I Ö T Sejofix ja Sejomix Kiskoasennusjärjestelmät INNASTO 2012 SEJOTEK OY / KISKOASENNUSJÄRJESTEMÄT INNASTO 2012 - innaston hinnat ilman AV, hintoihin lisätään alv 2 %. - innat ovat voimassa

Lisätiedot

LVI-kannakkeet ja kiinnitystarvikkeet

LVI-kannakkeet ja kiinnitystarvikkeet LVI-kannakkeet ja kiinnitystarvikkeet Varifix -Modulaarinen kannakointijärjestelmä Varifix on nopea ja yksinkertainen kannakointijärjestelmä kaikkiin taloteknisiin asennuksiin. Nopeat pulttiliitokset tuovat

Lisätiedot

Hitausmomentti lz [cm 4 ] 1,57 2,27 Leikkausmoduuli Wz [cm 3 ] 0,91 1,28 Hitaussäde iz [cm] 1,43 1,47

Hitausmomentti lz [cm 4 ] 1,57 2,27 Leikkausmoduuli Wz [cm 3 ] 0,91 1,28 Hitaussäde iz [cm] 1,43 1,47 STEX ASENNUSKISKON MITAT Profiilileikkaus A [cm²] 35/20/0,8 35/35/1,0 0,76 1,06 y-akseli Painopiste e y1 [cm] 0,97 1,68 e y2 [cm] 1,03 1,82 Hitausmomentti ly [cm 4 ] 0,40 1,87 Leikkausmoduuli Wy1 [cm 3

Lisätiedot

STE X U u s i k ä ä n n e a s e n t a m iseen S T E X Uusi kääntöpala, siinä sen salaisuus. S T E X Asennuslevy käytännöllisellä kiinnitysmekanismilla. Aseta, käännä, valmis. Stex-M 8 0,040 50 1 272 010

Lisätiedot

LVI-kannakkeet ja kiinnitystarvikkeet

LVI-kannakkeet ja kiinnitystarvikkeet LVI-kannakkeet ja kiinnitystarvikkeet Varifix -Modulaarinen kannakointijärjestelmä Varifix on nopea ja yksinkertainen kannakointijärjestelmä kaikkiin taloteknisiin asennuksiin. Nopeat pulttiliitokset tuovat

Lisätiedot

VBS Asennusputket teräksestä ja alumiinista Quick-Pipe avattavat asennusputket Putkikiinnikkeet

VBS Asennusputket teräksestä ja alumiinista Quick-Pipe avattavat asennusputket Putkikiinnikkeet VBS Asennusputket teräksestä ja alumiinista Quick-Pipe avattavat asennusputket Putkikiinnikkeet Teräksiset ja alumiiniset asennusputket OBOn teräksiset ja alumiiniset asennusputket ovat standardin SFS

Lisätiedot

R VALAISINKISKOT 5-1

R VALAISINKISKOT 5-1 R VALAISINKISKOT 5-1 PALONKESTÄVÄT TUOTTEET VALAISINKISKO MEK PALOLUOKKA E60 Maksimi kannakeväli 1,m Valaisinkiskon maksimi leveys 70mm Maksimi kuorma 5kg/m Muut palonkestäviin valaisinkiskoasennuksiin

Lisätiedot

VBS Asennusputket teräksestä ja alumiinista Quick-Pipe avattavat asennusputket Putkikiinnikkeet

VBS Asennusputket teräksestä ja alumiinista Quick-Pipe avattavat asennusputket Putkikiinnikkeet VBS Asennusputket teräksestä ja alumiinista Quick-Pipe avattavat asennusputket Putkikiinnikkeet Teräksiset ja alumiiniset asennusputket OBOn teräksiset ja alumiiniset asennusputket ovat standardin SFS

Lisätiedot

Asennus- ja käyttöohje. Puutavarahylly

Asennus- ja käyttöohje. Puutavarahylly Asennus- ja käyttöohje Puutavarahylly Asennustyökalut 13 mm hylsy 16 mm hylsy 17 mm hylsy 18 mm hylsy 10 mm betonipora, mutterin- tai ruuvinväännin Vesivaaka, linjalaser tai vaaituskone Poravasara tai

Lisätiedot

Decibel-pohjakulma. Asennusohjeet

Decibel-pohjakulma. Asennusohjeet Decibel-pohjakulma Asennusohjeet 3/2017 Decibel-pohjakulma 110 Asennusohjeet Yleistä Rakennuksen pystykokoojaviemärin pohjakulma on kohta, jossa jätevedessä virtaavan aineen massasta ja nopeudesta johtuen

Lisätiedot

Aero Materiel. Saranat

Aero Materiel. Saranat Aero Materiel Saranat AV AV näytönvarsi ja kiinnitys pitää näytön paikoillaan myös vaihtelevassa tärinässä Näytönvarsi kestää 20 000 ±20% liikekiertoa annetulla kuormituksella Materiaali ja pintakäsittely

Lisätiedot

KIINNIKKEET

KIINNIKKEET 01.2006 KIINNIKKEET 2006 Osaavaa ammattilaisen palvelua Onniselta 1+1=3 EXPRESS onninenwebshop.com 24h www. onninen. fi SLVIK-synergiamme tuottaa asiakkaillemme selkeitä hankintaetuja. Kaikki tuotteet

Lisätiedot

KORKEAPAINE- PUTKET & TAR

KORKEAPAINE- PUTKET & TAR KORKEAPAINE- PUTKET & TARVIKKEET 2015 extra Johtavana johdinkomponentteihin erikoistuneena toimittajana haluamme tulla Sinun letkujesi ja liittimiesi kokonaistoimittajaksi. Laaja valikoimamme korkea- ja

Lisätiedot

d 0 h 0 min h ef h min N rd V rd S min C min T inst halkeillut betoni Mitoituskuorma, ulosveto, halkeillut/halkeilematon

d 0 h 0 min h ef h min N rd V rd S min C min T inst halkeillut betoni Mitoituskuorma, ulosveto, halkeillut/halkeilematon FIX Z XTREM sähkösinkitty kiila-ankkuri Kiila-ankkuri halkeilemattomaan ja halkeilluun betoniin, ETA-hyväksytty jopa seismisiin olosuhteisiin Käyttökohteet Betoni Ominaisuudet ja edut ETA Option 1 hyväksytty

Lisätiedot

E3 Ruostumaton teräs. Materiaali ja pintakäsittely Sinkkiseos, pulveri maalattu tai kromi ja sinkitty teräs. Maksimi staattinen kuormitus 300N

E3 Ruostumaton teräs. Materiaali ja pintakäsittely Sinkkiseos, pulveri maalattu tai kromi ja sinkitty teräs. Maksimi staattinen kuormitus 300N Aero Materiel Lukot E3 Materiaali ja pintakäsittely Sinkkiseos, pulveri maalattu tai kromi ja sinkitty teräs Maksimi staattinen kuormitus 300N Tiiveys NEMA4/IP65 saavutetaan käyttämällä vaihtoehtoista

Lisätiedot

Kaapelinsuojaus. Kaapelinsuojausjärjestelmä

Kaapelinsuojaus. Kaapelinsuojausjärjestelmä -kaapelisuojausjärjestelmän Tripla- ja -kaapelinsuojausjärjestelmä Opto ja niiden osat sekä jatkoskaivot muodostavat kokonaisen järjestelmän kaapelien maa-asennuksiin. Putkien, yhteiden ja kaivojen raaka-aineina

Lisätiedot

Kiinnitystarvikkeet hinnasto. Nopeasti ja edullisesti suoraan varastosta, myös erikoistoimituksia.

Kiinnitystarvikkeet hinnasto. Nopeasti ja edullisesti suoraan varastosta, myös erikoistoimituksia. Kiinnitystarvikkeet Helsinki 02/03 Pultit ja kierretangot Mutterit, laatat ja tiivisterenkaat Ruuvit Vetoniitit, niittimutterit ja jarruniitit Ankkurit ja tulpat Sokat, voidenipat, erikoistuotteet Förch-lajitelmat,

Lisätiedot

LVI-kannakkeet ja kiinnitystarvikkeet

LVI-kannakkeet ja kiinnitystarvikkeet LVI-kannakkeet ja kiinnitystarvikkeet Varifix -Modulaarinen kannakointijärjestelmä Varifix on nopea ja yksinkertainen kannakointijärjestelmä kaikkiin taloteknisiin asennuksiin. Nopeat pulttiliitokset tuovat

Lisätiedot

TILAUS www.orima.fi. Pvm: Tilausnro: Merkki: Kuljetusmaksu: Toimitustapa ja -aika: P13 SADEVESIJÄRJESTELMÄ / P10 ALASTULO

TILAUS www.orima.fi. Pvm: Tilausnro: Merkki: Kuljetusmaksu: Toimitustapa ja -aika: P13 SADEVESIJÄRJESTELMÄ / P10 ALASTULO Puh (0) 00, Fax (0) 00 LOMAKE090 tomi.koivisto@orima.fi Varasto fax: (0) 00 -aika: Viedään Noudetaan Kaukokiito Posti Muu: P SADEVESIJÄRJESTELMÄ / P0 ALASTULO piir TUOTENIMI Pakk. Nro: Sink.00 Valk0 Harm

Lisätiedot

Ruuviluettelo. Terästarvike Oy PL 24, 00711 Helsinki Puhelin (09) 350 5030 Telefax (09) 350 50 250 Email info@terastarvike.fi

Ruuviluettelo. Terästarvike Oy PL 24, 00711 Helsinki Puhelin (09) 350 5030 Telefax (09) 350 50 250 Email info@terastarvike.fi Ruuviluettelo 2015 Terästarvike Oy PL 24, 00711 Helsinki Puhelin (09) 350 5030 Telefax (09) 350 50 250 Email info@terastarvike.fi SISÄLTÖ ST ZN ZNC ZNK A2 A4 MS NYL AL DIN 84 SUORAURAR. LIERIÖK. 27 29

Lisätiedot

HALFEN ANKKUROINTIMASSA TARVIKKEINEEN BETONI HB 14 - FI

HALFEN ANKKUROINTIMASSA TARVIKKEINEEN BETONI HB 14 - FI HALFEN ANKKUROINTIMASSA TARVIKKEINEEN BETONI HB 14 - FI SISÄLTÖ SISÄLTÖ Ankkurointimassa HBV Plus styreenivapaa vinyyliesteri 4-5 Ankkurointimassa HB ER-SF epoksi 6-9 Ankkurointimassa HB - W styreenivapaa

Lisätiedot

Magnum 502 Thermoplastic

Magnum 502 Thermoplastic Magnum 502 Thermoplastic Kaksoisvesilukko Nyt myös taipuvalla ja venyvällä lattiaputkella Uudet Kartio ja laippatiivisteet Kuulaketju & Roskasihti vakiona Kaksi komponentti tiivisteissä on ulkoreuna kovaa

Lisätiedot

15. Asennustarvikkeet

15. Asennustarvikkeet sennustarvikkeet. sennustarvikkeet Kaikkiin putkiin vaikuttaa lämpölaajeneminen ja -kutistuminen. Sen takia on välttämätöntä, että suunnittelija tai asentaja valitsee oikean tukijärjestelmän, joka mukautuu

Lisätiedot

PESUKARHU SUIHKUPUTKET

PESUKARHU SUIHKUPUTKET Pesukarhu suihkuputket ovat tunnettuja laadukkaista materiaaleistaan ja harkitusta muotoilustaan. Suihkuputkiamme käytetään yli kahdessakymmenessä maassa ympäri maapallon. PESUKARHU Suihkuputki - malli

Lisätiedot

MUUT TUOTTEET. Multifix-yleisruuvi lähes kaikille materiaaleille. Katso lisää sivulta 114 ja kysy edustajaltasi Multifixtuotepakettitarjous!

MUUT TUOTTEET. Multifix-yleisruuvi lähes kaikille materiaaleille. Katso lisää sivulta 114 ja kysy edustajaltasi Multifixtuotepakettitarjous! MUUT TUOTTEET Tuotevalikoimamme uudistuu ja täydentyy jatkuvasti. Voit tutustua kaikkiin uutuuksiin myös osoitteessa www.itwconstruction.fi Ruuvit 113-114 Nauharuuvit 113 Cutter-ruuvit 113 Multifix-monitoimiruuvit

Lisätiedot

HKD Lyöntiankkuri Yhden ankkurin sovellukset

HKD Lyöntiankkuri Yhden ankkurin sovellukset HKD Lyöntiankkuri Ankkurin tyyppi Hyödyt HKD Hiiliteräs kauluksellinen HKD-S(R) Hiiliteräs, Haponkestävä teräs kauluksellinen (R) Hiiliteräs, Haponkestävä teräs ilman kaulusta - yksinkertainen ja luotettava

Lisätiedot

Putkiliitostekniikka. G2 Sanpress Inox G SC-Contur vuodonilmaisimella

Putkiliitostekniikka. G2 Sanpress Inox G SC-Contur vuodonilmaisimella Putkiliitostekniikka Sanpress Inox G SC-Contur vuodonilmaisimella Putket ja liittimet kaasuasennuksiin haponkestävää terästä. Nopean kylmäliitoksen edut: Ei juotos- tai hitsaustöitä, siksi ei myöskään

Lisätiedot

HAPONKESTÄVÄT MATALAPAINE PUTKENOSAT LUETTELO 2012

HAPONKESTÄVÄT MATALAPAINE PUTKENOSAT LUETTELO 2012 LUETTELO 2012 Yleiset myynti- ja toimitusehdot löytyvät takakannen sisäosasta. Kehitämme tuotteitamme ja valikoimaamme jatkuvasti. Siksi varaamme oikeuden tehdä muutoksia ilman eri ilmoitusta. Emme vastaa

Lisätiedot

MODIX Raudoitusjatkokset

MODIX Raudoitusjatkokset MODIX Raudoitusjatkokset Betoniyhdistyksen käyttöseloste nro 23 2/2009 MODIX -raudoitusjatkos Peikko MODIX raudoitusjatkosten etuja: kaikki tangot voidaan jatkaa samassa poikkileikkauksessa mahdollistaa

Lisätiedot

Esikasattu LK Sekoitusryhmäkaappi LL VS

Esikasattu LK Sekoitusryhmäkaappi LL VS LK Sekoitusryhmäkaappi LL VS Esikasattu LK Sekoitusryhmäkaappi LL VS Rakenne LK Sekoitusryhmäkaappi LL VS LK Sekoitusryhmäkaappia LL VS käytetään, kun halutaan peittää LK Jakotukki RF ja LK Jakajasekoitusryhmä

Lisätiedot

Aquapost - vesipostiventtiili

Aquapost - vesipostiventtiili Aquapost Vesipostiventtiili 18 / 450 UUSI PIDENNETTY VERSIO Aquapost - Vesipostiventtiilissä yhtyvät tarkoituksenmukainen muotoilu, Suomen ankariin sääolosuhteisiin suunniteltu rakenne ja asiakaslähtöinen

Lisätiedot

more than you expect Kiinnitystarvikkeet

more than you expect Kiinnitystarvikkeet more than you expect Kiinnitystarvikkeet Sisällys 30.04.2014 Aluslevyt Sivu DIN ISO SFS Aaltoaluslevy 71 137 Aluslevy 68 125 7089 2041 Jousialuslevy 70 127 Jousialuslevy 70 7980 Joustolaatta 76 6796 Kartioaluslevy

Lisätiedot

LVI-kannakkeet ja kiinnitystarvikkeet

LVI-kannakkeet ja kiinnitystarvikkeet LVI-kannakkeet ja kiinnitystarvikkeet Varifix -Modulaarinen kannakointijärjestelmä Varifix on nopea ja yksinkertainen kannakointijärjestelmä kaikkiin taloteknisiin asennuksiin. Nopeat pulttiliitokset tuovat

Lisätiedot

Kaapelikiinnikkeet ELPRESS ADDED PRODUCTS. - pien- tai suurjännitejohtimien kiinnitykseen. Kaapelikiinnikkeet. Tuoteluettelo

Kaapelikiinnikkeet ELPRESS ADDED PRODUCTS. - pien- tai suurjännitejohtimien kiinnitykseen. Kaapelikiinnikkeet. Tuoteluettelo - pien- tai suurjännitejohtimien kiinnitykseen Tuoteluettelo ELPRESS ADDED PRODUCTS Kaapelikiinnikkeet Sovelluksia Materiaalitietoa kaapelikiinnikkeistä Kiinnikkeet on valmistettu lasikuituvahvisteisesta

Lisätiedot

FLAMCO T-PLUS. Nopea, yksinkertainen ja tehokas 2/3. Tekniset tiedot 4/5. Malli vaihtoehdot 6/7

FLAMCO T-PLUS. Nopea, yksinkertainen ja tehokas 2/3. Tekniset tiedot 4/5. Malli vaihtoehdot 6/7 FLAMCO T-PLUS SISÄLTÖ SIVU Flamco T-PLUS TERÄS Nopea, yksinkertainen ja tehokas 2/3 Tekniset tiedot 4/5 Malli vaihtoehdot 6/7 Yhteystiedot Markkinointi ja tekninen tuki LPO-Invest Oy Engineering Rikhard

Lisätiedot

Ruuvituotteet.... more than you expect

Ruuvituotteet.... more than you expect Ruuvituotteet... more than you expect Sisällys Aluslevyt Sivu DIN ISO SFS Aaltoaluslevy 67 137 Aluslevy 71 433 Aluslevy 64 125 A Jousialuslevy 66 127 Jousialuslevy 66 7980 Joustolaatta 74 6796 Kartioaluslevy

Lisätiedot

Asennusja käyttöohje. Pultattava kaatoallas 4950x2325 & 4950x2835. 408110 (fi)

Asennusja käyttöohje. Pultattava kaatoallas 4950x2325 & 4950x2835. 408110 (fi) Asennusja käyttöohje Pultattava kaatoallas 4950x2325 & 4950x2835 408110 (fi) ANTTI-TEOLLISUUS OY Koskentie 89 25340 Kanunki, Salo Puh. +358 2 774 4700 Fax +358 2 774 4777 E-mail: antti@antti-teollisuus.fi

Lisätiedot

Venttiilit ja liittimet

Venttiilit ja liittimet Venttiilit ja liittimet Laippaventtiili DN 50-600 Muhviventtiili PE- ja PVC-putkelle DN 50-300 Hitsattava muhviventtiili DN 32-300 Laippaliitin PE- ja PVC-putkelle Jatkoliitin PE- ja PVC-putkelle Kiinteä

Lisätiedot

Heco Multi-Monti -betoniruuveille on saatavissa laskentaohjelma

Heco Multi-Monti -betoniruuveille on saatavissa laskentaohjelma Spitec quality since 03 Spitec Oy - Hecon Multi-Monti ruuvien maahantuoja ja markkinoija Spitec Oy on vuonna 03 perustettu kiinnitystekniikan asiantuntija, maahantuoja ja markkinoija. Voimavaroina ovat

Lisätiedot

Rakennussarjan sisältö (osat eivät ole oikeassa mittakaavassa) Vasen portaali oranssi, alumiini. Oikea portaali oranssi, alumiini

Rakennussarjan sisältö (osat eivät ole oikeassa mittakaavassa) Vasen portaali oranssi, alumiini. Oikea portaali oranssi, alumiini Suomenkielinen käännös: SLOWorks Ky / Stepcraft.fi versio 1.0/2015 Hyvä asiakas, Kiitos kun olet hankkinut korkealaatuisen STEPCRAFT-sarjan koneen. Ennen kasaamista, lue tämä opas läpi, jotta saat yleiskäsityksen

Lisätiedot

NOKKAVIPULIITTIMET TUOTERYHMÄ SV+SK

NOKKAVIPULIITTIMET TUOTERYHMÄ SV+SK NOKKAVIPULIITTIMET TUOTERYHMÄ SV+SK Vaihtokelpoiset esim. Kamlock, Snaplock sekä Areslockin kanssa. Korkealuokkainen viimeistely. Perustyypeissä BSP-kierre. Saatavana myös NPT-kierteellä. (MIL - C 27487).

Lisätiedot

Welandin A-ritilä näyttää samanlaiselta kuin ritilä, jota aloimme valmistaa 50 vuotta sitten.

Welandin A-ritilä näyttää samanlaiselta kuin ritilä, jota aloimme valmistaa 50 vuotta sitten. A-ritilä A-ritilä Welandin A-ritilä näyttää samanlaiselta kuin ritilä, jota aloimme valmistaa 50 vuotta sitten. Valmistusmenetelmät ovat kuitenkin muuttuneet ja Welandin A-ritilää valmistetaan nykyään

Lisätiedot

Asennus- ja käyttöohje. Kuormalavahylly

Asennus- ja käyttöohje. Kuormalavahylly Asennus- ja käyttöohje Kuormalavahylly PÄÄDYN KOKOAMINEN Kiristysmomentti, ruuviliitos Ruuvi M0 8.8 Maks. kiristysmomentti 7 Nm Ruuviliitoksiin on käytettävä lukitusmuttereita M0 luokka 8 Taptite M6 Maks.

Lisätiedot

Asennuskiskojen käyttö

Asennuskiskojen käyttö VS Asennuskiskot Asennuskiskojen käyttö Käyttö: IN -asennuskiskot IN- asennuskiskoja käytetään jakorasioissa ja koteloissa riviliittiien asentaiseen. Käyttö: IN -asennuskiskot Tavallisesti asennuskiskoja

Lisätiedot

Kaapelinsuojaus. Uponor-kaapelinsuojausjärjestelmä

Kaapelinsuojaus. Uponor-kaapelinsuojausjärjestelmä Uponor-kaapelisuojausjärjestelmän Tripla- ja Uponor-kaapelinsuojausjärjestelmä Opto ja niiden osat sekä jatkoskaivot muodostavat kokonaisen järjestelmän kaapelien maa-asennuksiin. Putkien, yhteiden ja

Lisätiedot

Verhokisko Kiskokatalogi 2013

Verhokisko Kiskokatalogi 2013 Verhokisko Kiskokatalogi 2013 Sivu Verhokiskot 1-2 6100, Yksiurainen verhokisko 3-4 6400, Yksiurainen verhokisko 5-6 6500, Yksiurainen verhokisko 7-8 6600, Kaksiurainen verhokisko 9-10 6103, Yksiurainen

Lisätiedot

Palonkestävät johtojärjestelmät

Palonkestävät johtojärjestelmät Palonkestävät johtojärjestelmät Johtojärjestelmän palonkestävyys on yhtä huono kuin sen heikoin osa On yleistä, että palonkestäviä kaapeleita asennetaan samalla tavalla ja samoilla asennustarvikkeilla

Lisätiedot

Lankahyllyt PALONKESTÄVÄT TUOTTEET ASENNUSESIMERKKEJÄ. Maksimi kantavuus kevyellä hyllyllä. Uusi laadukas Meka-tuoteperhe

Lankahyllyt PALONKESTÄVÄT TUOTTEET ASENNUSESIMERKKEJÄ. Maksimi kantavuus kevyellä hyllyllä. Uusi laadukas Meka-tuoteperhe R LANKAHYLLYT 4-1 Lankahyllyt Uusi laadukas Meka-tuoteperhe Maksimi kantavuus kevyellä hyllyllä Nopea ja helppo asentaa Joustava ja luotettava Suuri kantavuus MEKAn lankahyllyjä pystytään käyttämään monipuolisesti

Lisätiedot

Sprinkleriasennusjärjestelmät asennus ja kiinnitys

Sprinkleriasennusjärjestelmät asennus ja kiinnitys Sprinkleriasennusjärjestelmät asennus ja kiinnitys HYDRA sprinkleriasennusjärjestelmät alaslaskettuihin sisäkattoihin 1. YLEISTÄ Perinteinen sprinklerin asennus alakattoihin kiinteällä putkella on työlästä:

Lisätiedot

KIINNIKKEET VALINTAOPAS

KIINNIKKEET VALINTAOPAS KIINNIKKEET VALINTAOPAS Tiili Kevytbetoni Kipsi ETA Driva metalli kipsilevyankkuri Driva muovi kipsilevyankkuri Driva Mini kipsilevyankkuri Driva Drill kipsilevyankkuri Driva Plus kipsilevyankkuri CC ohutlevyankkuri

Lisätiedot

Sprinklerijärjestelmät märkäputkistot ja kuivaputkistot. Kuivaputkien FM-hyväksynnälle käytetään mallia I. SBF 120:7 koskee mallia E.

Sprinklerijärjestelmät märkäputkistot ja kuivaputkistot. Kuivaputkien FM-hyväksynnälle käytetään mallia I. SBF 120:7 koskee mallia E. Tuotenimi Nordic Flow FM Ohutseinäputket Käyttöalue Sprinklerijärjestelmät märkäputkistot ja kuivaputkistot. Kuivaputkien FM-hyväksynnälle käytetään mallia I. SBF 120:7 koskee mallia E. Valmistusstandardi

Lisätiedot

Camozzi, sarja 6000 (Super-rapid) Sprint-pistoliittimet. Pneumatiikka

Camozzi, sarja 6000 (Super-rapid) Sprint-pistoliittimet. Pneumatiikka Camozzi, sarja 6000 (Super-rapid) Sprint-pistoliittimet Pneumatiikka CL-Pistoliittimet Sprint CL Super-rapid Tekniset tiedot Materiaalit Kierteet Niklattua messinkiä (OT58), tiivisteet NBR-PTFE- Nylon

Lisätiedot

Varastovalikoima CTV Vetoakestävät venttiilit- ja liittimet 1/2017

Varastovalikoima CTV Vetoakestävät venttiilit- ja liittimet 1/2017 Varastovalikoima Vetoakestävät venttiilit- ja liittimet 1/2017 AMI977 2 Varastovalikoima Vetoakestävät venttiilit- ja liittimet Tuotteen ominaisuudet Takuu 10-vuotta Laippaliitäntä 10/16 barin paineelle

Lisätiedot

MEKA PRO OY ALUMEK 75

MEKA PRO OY ALUMEK 75 ALUMEK 75 AluMEK Helpompi asennus kevyemmällä valaisinkiskolla Uusi kevyt valaisinkisko sisäkäyttöön Helppo käsitellä ja asentaa Suuri kantavuus Ympäristöystävällinen Profiili 50mm x 47mm x 6000mm (L x

Lisätiedot

NENTUOTETUKIp.0400244780

NENTUOTETUKIp.0400244780 PÄÄTÄI STUMAKORKEUSENNENASENNUSTA! TEKNI NENTUOTETUKIp.0400244780 SCHWAB ASENNUSOHJE Ennen asennusta: Tarkista, ettei tuotteessa ole kuljetuksen aikana tulleita halkeamia tai kolhuja. Märkätilassa elementti

Lisätiedot

Luokiteltu nostoketju. Salpakoukku. Liitoslenkki. Lyhennyskoukku. Nostorengas. Varmuuskoukku. Nostosakkeli. Nostoraksi. Tarraimet.

Luokiteltu nostoketju. Salpakoukku. Liitoslenkki. Lyhennyskoukku. Nostorengas. Varmuuskoukku. Nostosakkeli. Nostoraksi. Tarraimet. Sivu 62 Luokiteltu nostoketju Lyhythahloinen nostoketju on valmistettu SFS/EN 818-2 standardin mukaisesti. 3 Nostotarvikkeet Luokitellut nostovälineet Salpakoukku Jousikuormitteisella varmuussalvalla varustetut

Lisätiedot

Asennus- ja käyttöohje. Kuormalavahylly Omega

Asennus- ja käyttöohje. Kuormalavahylly Omega Asennus- ja käyttöohje Kuormalavahylly Omega Asennustyökalut mm kuusiohylsyt 6 mm kuusiohylsyt 7 mm kuusiohylsyt 8 mm kuusiohylsyt 9 mm kuusiohylsyt (pylvässuojat, törmäyssuoja) 6 mm kuusiokärjet (pylvässuojat,

Lisätiedot

AV-TELINEET B37 LIFTPLASMA LIFTPLASMADB

AV-TELINEET B37 LIFTPLASMA LIFTPLASMADB B37 LCD adapteri VESA 200 ja muihin ei VESA standardin mukaisiin näyttöihin.30-37 näytöille. Mitat vaaka 115-440mm pysty 280mm max LIFTPLASMA LCD/PLASMA telineen kattokiinnike 75Kg sopii TOUCHPLASMA ja

Lisätiedot

DuoSolar. Aurinkolämpöjärjestelmiin tarkoitetut,

DuoSolar. Aurinkolämpöjärjestelmiin tarkoitetut, DuoSolar DuoSolar Aurinkolämpöjärjestelmiin tarkoitetut, esieristetyt putkistot säästävät kallista asennusaikaa } HT/Armaflexin tunnettuun laatuun perustuva } Patentoitu, ainutlaatuinen irti/yhteen-liitostekniikka

Lisätiedot

279 l Kaapelinsuojaus

279 l Kaapelinsuojaus Kaapelinsuojajärjestelmä on tarkoitettu maahan asennettavien sähkö ja telekaapelien mekaaniseksi suojaksi liikennettä ja routaa vastaan. kaapelinsuojaputket, niiden osat sekä jatkoskaivot muodostavat kokonaisen

Lisätiedot

Semko Oy Tehtaantie 8 60100 Seinäjoki Puh: 0207288350 Fax: 0207288360 (toimisto) Fax: 0207288361 (tehdas) www.semko.fi.

Semko Oy Tehtaantie 8 60100 Seinäjoki Puh: 0207288350 Fax: 0207288360 (toimisto) Fax: 0207288361 (tehdas) www.semko.fi. Semko Oy Tehtaantie 8 60100 Seinäjoki Puh: 0207288350 Fax: 0207288360 (toimisto) Fax: 0207288361 (tehdas) www.semko.fi Hinnasto 2011 1 SISÄLLYS VAKIOKIINNITYSLEVYT 2-8 SBKL, KL, SU JÄREÄT KIINNITYSLEVYT

Lisätiedot

Teflonletkut. Poimutettu teflonletku Sileä teflonletku

Teflonletkut. Poimutettu teflonletku Sileä teflonletku Teflonletkut Poimutettu teflonletku Sileä teflonletku Teflonletkut Poimutettu 300-sarja 300-sarjan PTFE-letku on sopii erityisesti elintarvike-, lääke- ja kemianteollisuuden käyttöön. Se kestää erittäin

Lisätiedot

1-piirinen. kosketinkiskojärjestelmä

1-piirinen. kosketinkiskojärjestelmä 1-piirinen kosketinkiskojärjestelmä 1-piirinen kosketinkiskojärjestelmä Yksipiirinen GLOBAL base kosketinkiskojärjestelmä täydentää GLOBAL trac järjestelmäperhettä. Muita GLOBAL trac järjestelmäperheen

Lisätiedot

Asennusohje aurinkopaneeliteline

Asennusohje aurinkopaneeliteline Asennusohje aurinkopaneeliteline Sisällysluettelo 1. Kehikon kokoonpano ja kiinnitys kattoon...3 2. Aurinkopaneelien asennus...4 3. Aurinkopaneelien sähköinen kytkentä...7 3.1 Kytkentä pienjänniteverkkoon...7

Lisätiedot

Raskaan kaluston parhaat palat

Raskaan kaluston parhaat palat -lokasuojia YOUR SAFETY ON THE ROAD 1 2 3 B L R S H V 1 Yksikköpyörälokasuoja 500 1700 550 1100 540 75 792-DK1635 1 Paripyörälokasuoja 550 1700 550 1100 540 75 792-DK1640 1 Paripyörälokasuoja 600 1700

Lisätiedot

Hinnasto Suomi

Hinnasto Suomi Hinnasto 15.01.2017 Suomi SUOJAPÄÄLLYSTEET JA ALUSRAKENTEET ASENNUSTARVIKKEET JA TYÖKALUT Sisältö Suojapäällysteet ja alusrakenteet 4-11 KESPET peltipäällystejärjestelmät, tekniset tiedot 12-16 KESPET

Lisätiedot

KAAPELINSUOJAUS SUOMALAISEN MUOVIVALUN EXPERTTI

KAAPELINSUOJAUS SUOMALAISEN MUOVIVALUN EXPERTTI SUOMALAISEN MUOVIVALUN EXPERTTI KAAPELINSUOJAUS JÄTEVESIJÄRJESTELMÄT PUMPPAAMOT PUTKET JA OSAT KAAPELINSUOJAUS RUMMUT VIEMÄRI- JA VESIJOHTOPUTKET KAIVOT LAITURITARVIKKEET KIINTEISTÖTARVIKKEET SUOMALAISEN

Lisätiedot

TA-COMPACT-P. Maksimirajoitus- ja säätöventtiilit pienille päätelaitteille Painevakioitu virtauksen maksimirajoitus- ja 2-tie säätöventtiili (PIBCV)

TA-COMPACT-P. Maksimirajoitus- ja säätöventtiilit pienille päätelaitteille Painevakioitu virtauksen maksimirajoitus- ja 2-tie säätöventtiili (PIBCV) Maksimirajoitus- ja säätöventtiilit pienille päätelaitteille Painevakioitu virtauksen maksimirajoitus- ja 2-tie säätöventtiili (PIBCV) IMI TA / Säätöventtiilit / Painevakioitu virtauksen maksimirajoitus-

Lisätiedot

HSL-3 Raskas kiila-ankkuri

HSL-3 Raskas kiila-ankkuri HSL-3 Ankkurin tyyppi HSL-3 Kuusiokanta Mutterikanta HSL-3-B Momenttihattu HSL-3-SH Kuusiokolokanta (ei Suomessa) HSL-3-SK Uppokanta (ei Suomessa) Hyödyt - soveltuu halkeilemattomaan ja halkeilleeseen

Lisätiedot

LEPO-tasokannakkeet KÄYTTÖ- ja SUUNNITTELUOHJE

LEPO-tasokannakkeet KÄYTTÖ- ja SUUNNITTELUOHJE LEPO-tasokannakkeet KÄYTTÖ- ja SUUNNITTELUOHJE Betoniyhdistyksen käyttöseloste BY 5 B nro 363 17.02.2012 SISÄLLYSLUETTELO 1. YLEISTÄ...2 1.1 YLEISKUVAUS...2 1.2 TOIMINTATAPA...2 1.3 LEPO...4 1.3.1 Mitat...4

Lisätiedot

11. Lattia- ja seinäkiinnikkeet

11. Lattia- ja seinäkiinnikkeet . Lattia- ja seinäkiinnikkeet Flamcon seinälle asennettava M kannakevalikoima on suunniteltu teräsputkien, sprinkleriputkien ja ohutseinäisten teräs- ja kupariputkien asennukseen. Nämä yksiosaiset äänieristekumilla

Lisätiedot

Verhokiskokatalogi 2011

Verhokiskokatalogi 2011 Verhokiskokatalogi 2011 Sivu Verhokiskot 1-2 6100, Yksiurainen verhokisko 3-4 6400, Yksiurainen verhokisko 5-6 6600, Kaksiurainen verhokisko 7-8 6103, Yksiurainen verhokisko otsalaudalla 9-10 6106, Yksiurainen

Lisätiedot

Maadoitustuotteet. ECS-MK UUSI Potentiaalintasaus/maadoituskiskojärjestelmä VANHA TAPA

Maadoitustuotteet. ECS-MK UUSI Potentiaalintasaus/maadoituskiskojärjestelmä VANHA TAPA ECS-MK UUSI Potentiaalintasaus/maadoituskiskojärjestelmä Ei puristettavia kaapelikenkiä; asennusta nopeuttavat ja helpottavat tuppiloliittimet Asennusta helpottavat pysty- ja vaakasuuntaiset ovaalireiät

Lisätiedot

Prässätyt kollektorit MARTELIUS SIMONS HINTA Kollektoriaihio 4-1 600 029 17,00 38/42-63,5 Kollektoriaihio 3-1 600 034 15,00 38/42-50,8

Prässätyt kollektorit MARTELIUS SIMONS HINTA Kollektoriaihio 4-1 600 029 17,00 38/42-63,5 Kollektoriaihio 3-1 600 034 15,00 38/42-50,8 Käyräsarjat pakosarjan tekoon MARTELIUS SIMONS HINTA J-putkisarja 38x1,5 sis. 8 kpl 600 045 69,00 Säde 75 mm J-putkisarja 41,5x1,5 sis. 8 kpl 600 047 74,00 Säde 80 mm J-putkisarja 44,5x1,5 sis. 8 kpl 600

Lisätiedot

Hinnasto Suomi

Hinnasto Suomi Hinnasto 1.6.2017 Suomi Korvaa KESPET Hinnaston 15.01.2017 Suomi SUOJAPÄÄLLYSTEET JA ALUSRAKENTEET ASENNUSTARVIKKEET JA TYÖKALUT Sisältö Suojapäällysteet ja alusrakenteet 4-11 KESPET peltipäällystejärjestelmät,

Lisätiedot

LK Jakotukkikaappi UNI VS, Esikasattu LK Jakotukkikaappi UNI VS

LK Jakotukkikaappi UNI VS, Esikasattu LK Jakotukkikaappi UNI VS LK Jakotukkikaappi UNI VS, Esikasattu LK Jakotukkikaappi UNI VS Rakenne Vuotosuojattu jakotukkikaappi asennetaan upotettuna seinään tai kattoon tai pinta-asennuksena seinään. Seinän rakennesyvyyden pitää

Lisätiedot

sejoflex M A S I N O - Y H T I Ö T PUTKIVARUSTEET JA VÄRINÄNVAIMENTIMET

sejoflex M A S I N O - Y H T I Ö T PUTKIVARUSTEET JA VÄRINÄNVAIMENTIMET M A S I N O - Y H T I Ö T sejoflex PUTKIVARUSTEET JA VÄRINÄNVAIMENTIMET HINNASTO 2012 1 2 sejoflex PUTKIVARUSTEIDEN HINNASTO 2011 Sejoflex metallipaljetasaimet Tyyppi Koko Sivu ARN/PRRA hitsattava, hitsauspäät

Lisätiedot

Asennuskiskojen käyttö

Asennuskiskojen käyttö Asennuskiskot Asennuskiskojen käyttö Käyttö: IN -asennuskiskot IN- asennuskiskoja käytetään jakorasioissa ja koteloissa riviliittiien asentaiseen. Käyttö: IN -asennuskiskot Tavallisesti asennuskiskoja

Lisätiedot

Flamco T-plus Nopein ja yksinkertaisin tapa ottaa liitoshaara olemassa olevasta verkostosta!

Flamco T-plus Nopein ja yksinkertaisin tapa ottaa liitoshaara olemassa olevasta verkostosta! Your reliable partner 6 Nopein ja yksinkertaisin tapa ottaa liitoshaara olemassa olevasta verkostosta! T-PLUS TERÄS T-PLUS MESSINKI painos fi 2009 liittimellä poistat vaikeudet olevaan verkostoon nopeasti

Lisätiedot

IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKKAUKSET

IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKKAUKSET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKATUT TUOTTEET IP-PAKKAUKSET SISÄLLYSLUETTELO 102 Kartiopuskimet... 3 Lieriöeristimet... 4 Lieriöpuskimet...

Lisätiedot

HVZ Kemiallinen ankkuri

HVZ Kemiallinen ankkuri HVZ Kemiallinen ankkuri HVU foliokapseli + Injektointijärjestelmä Hyödyt Hilti HVU foliokapseli HAS HAS-R HAS-HCR tanko - soveltuu halkeilemattomaan betoniin C20/25 - C50/60 - korkea kuormituskapasiteetti

Lisätiedot

NOSTO-OVEN ASENNUSOPAS

NOSTO-OVEN ASENNUSOPAS NOSTO-OVEN ASENNUSOPAS Lue tämä asennusopas kokonaisuudessaan ennen oven asentamisen aloittamista. Noudata turvallisuusohjeita, jotta vältyt aineellisilta- ja henkilövahingoilta. Varmistaaksesi onnistunut

Lisätiedot

RT X38-37123 RT/KH 488-37123. JB-LASINHELAT JA -KIINNITYSKAPPALEET JB-RONDO-KAIDEJÄRJESTELMÄ Oy John Berger Ab

RT X38-37123 RT/KH 488-37123. JB-LASINHELAT JA -KIINNITYSKAPPALEET JB-RONDO-KAIDEJÄRJESTELMÄ Oy John Berger Ab okakuu 2006 Voimassa marraskuuhun 2009 kiinnityshelat kiinnitystarvikkeet RT X38-37123 1 (8) RT/KH 488-37123 39 Talo 2000 JB-SINHET J -KIINNITYSKPPEET JB-RONDO-KIDEJÄRJESTEMÄ Oy John Berger b JB-lasinhelat

Lisätiedot

Tiivistä säätötekniikkaa. ABB Fläkt Oy SÄÄTÖ- JA SULKUPELTI. Veloduct Kanavatuotteet

Tiivistä säätötekniikkaa. ABB Fläkt Oy SÄÄTÖ- JA SULKUPELTI. Veloduct Kanavatuotteet Veloduct Kanavatuotteet SÄÄTÖ- JA SULKUPELTI SPA VELODUCT KANAVATUOTTEET KANSIO 3 VÄLI 7 ESITE 2 Tiivistä säätötekniikkaa testattu standardin SFS 5331 mukaisesti kaikki pellit tiiveystestataan ennen toimitusta

Lisätiedot

Lumieste tulee sijoittaa mahdollisimman lähelle räystästä siten, että lumikuormat siirtyvät kantaviin rakenteisiin.

Lumieste tulee sijoittaa mahdollisimman lähelle räystästä siten, että lumikuormat siirtyvät kantaviin rakenteisiin. PISKO LUMIESTEET Lumiesteillä estetään vaaratilanteet, joita lumen ja jään katolta putoaminen saattaa aiheuttaa. Lisäksi lumiesteillä voidaan suojata katolla sijaitsevia rakenteita. Lumiesteitä tulee käyttää

Lisätiedot

SYGEF -PVDF-Standard ISO/DIN

SYGEF -PVDF-Standard ISO/DIN SYGEF -PVF-Stanar ISO/IN Putket, SYGEF -PVF-Stanar 659 Sivu Putkenosat, muhvihitsattavat SYGEF -PVF-Stanar 660 Muunnososat muhvihitsattavat, SYGEF -PVF-Stanar 667 Putkenosat - IR -ja puskuhitsattavat,

Lisätiedot

Asennusohjeet FIX Road system

Asennusohjeet FIX Road system Asennusohjeet FIX Road system Ennenkuin aloitat: FIX Road systeemin asennus pitää tehdä kahden henkilön voimin, jotta vaurioilta vältytään ja työn jälki on parempi. Kiskot on asennettava niin ylös kuin

Lisätiedot

Pieni (590) 12...20 630 20 130 70 30 50 Iso (850) 20...32 825 30 210 90 45 90

Pieni (590) 12...20 630 20 130 70 30 50 Iso (850) 20...32 825 30 210 90 45 90 LENTON KIERREMUHVIJATKOSTEN JA ANKKUREIDEN ASENNUS Toimitustila Ellei toisin ole sovittu, jatkokset tai ankkurit toimitetaan liitoskappale valmiiksi asennettuna toiseen liitettävään tankoon ja muhvin vapaa

Lisätiedot

TYÖKALUHINNASTO OY BOTNIA BOLT AB

TYÖKALUHINNASTO OY BOTNIA BOLT AB TYÖKALUHINNASTO Puh: 020 7969 200 Fax: 020 7969 220 Yleiset myynti- ja toimitusehdot Hinnat: Maksuehdot: Toimitusehdot: Pakkaukset: Kaikki hinnat ovat ilman arvonlisäveroa. Hinnat per 100 kpl mikäli muuta

Lisätiedot

Installation instructions, accessories. Vetokoukku, kiinteä. Volvo Car Corporation Gothenburg, Sweden. Ohje nro Versio Osa nro

Installation instructions, accessories. Vetokoukku, kiinteä. Volvo Car Corporation Gothenburg, Sweden. Ohje nro Versio Osa nro Ohje nro Versio Osa nro 30756782 1.3 30660691 Vetokoukku, kiinteä IMG-218040 Sivu 1 / 14 Varuste A0000162 A0000161 A0000165 IMG-217920 IMG-308223 Sivu 2 / 14 JOHDANTO Lue läpi koko ohje ennen asennuksen

Lisätiedot

EDISTYKSELLINEN PUTKEN TUKI NOPEAA ASENNUSTA JA KONDENSAATION HALLINTAA VARTEN AF/ARMAFLEX -TUOTTEEN KANSSA

EDISTYKSELLINEN PUTKEN TUKI NOPEAA ASENNUSTA JA KONDENSAATION HALLINTAA VARTEN AF/ARMAFLEX -TUOTTEEN KANSSA EDISTYKSELLINEN PUTKEN TUKI NOPEAA ASENNUSTA JA KONDENSAATION HALLINTAA VARTEN AF/ARMAFLEX -TUOTTEEN KANSSA Powered by TCPDF (www.tcpdf.org) Varma Euroclass B/BL-s3,d0 ja suuri vesihöyryn siirtymiskestävyys

Lisätiedot

TUOTELUETTELO. Befestigungssysteme Fixing Systems Kiinnitystarvikkeet K-A-L-M

TUOTELUETTELO. Befestigungssysteme Fixing Systems Kiinnitystarvikkeet K-A-L-M Marie-Curie-Str. D- Kaiserslautern Phone: +49-(0)- 3 0-0 Fax: +49-(0)- 3 0-24 www.kalm.de email: info@kalm.de Suomi: Puh. 00-49 99 E-Mail: eeva.ehonen@kalm.de Befestigungssysteme TUOTELUETTELO Tuotteet

Lisätiedot

Asennus- ja käyttöohje. Kuormalavahylly Omega

Asennus- ja käyttöohje. Kuormalavahylly Omega Asennus- ja käyttöohje Kuormalavahylly Omega Asennustyökalut mm kuusiohylsyt 6 mm kuusiohylsyt 7 mm kuusiohylsyt 8 mm kuusiohylsyt 9 mm kuusiohylsyt (pylvässuojat, törmäyssuoja) 6 mm kuusiokärjet (pylvässuojat,

Lisätiedot

LVI/HVAC. CU-putkikiinnike, kromattu CU-pipe holder, chrome plated Опора для трубы (хромированная)

LVI/HVAC. CU-putkikiinnike, kromattu CU-pipe holder, chrome plated Опора для трубы (хромированная) CU-putkikiinnike, kromattu CU-pipe holder, chrome plated Опора для трубы (хромированная) Cr Tuoteryhmä: 154491 Kierre/thread: M6 Koko/size (mm) LVI-koodi Kpl/Pcs 10 3226028 1000 / 50 191.80 12 3226029

Lisätiedot

DEHN Lightning Protection

DEHN Lightning Protection DEHN Lightning Protection HINNASTO 1.1.2016 FINN ELECTRIC OY Tässä hinnastossa on mukana myös Finn Electricin keskusvarastossa Helsingissä jatkuvasti varastoitavat tuotteet: (A) tuotteilla nopea saatavuus.

Lisätiedot
