1 ERITTÄIN JOUSTAVAA MUKAVUUTTA AKUSTOINTIIN Suunniteltu erityisesti vähentämään hulevesi- ja viemäriputkien melua Loistava suorituskyky jo ohuella akustisella kerroksella Helppo levittää ja ylläpitää 107

2 MELUNHALLINTA: TÄRKEIMMÄT TERMIT Ääni on taajuudeltaan Hz olevaa mekaanista värähtelyä, jonka ihmiskorva havaitsee. Taajuus on värähtelyjen määrä sekunnissa. Äänen korkeus nousee taajuuden kasvaessa. Rakennusten akustiikan tärkein seikka on Hz välisellä alueella. Ilmassa kulkeutuva ääni on ilman välityksellä kulkeutuvaa ääntä (esimerkiksi ihmisten äänet, televisio, radio jne). Ääniaallot leviävät ilmassa. Rakenteissa kulkeutuva ääni tarkoittaa äänen välittymistä rakennuksen rakenteissa. Desibeli () on suhteellinen yksikkö, ja se edustaa kahden akustisen suureen suhdetta logaritmisella asteikolla. Desibeli (A), (A) painottaa äänitasoa taajuuksien mukaan. Tällä tavalla on mahdollista saada mitattavissa oleva kuvaus melusta sellaisena kuin se havaitaan.

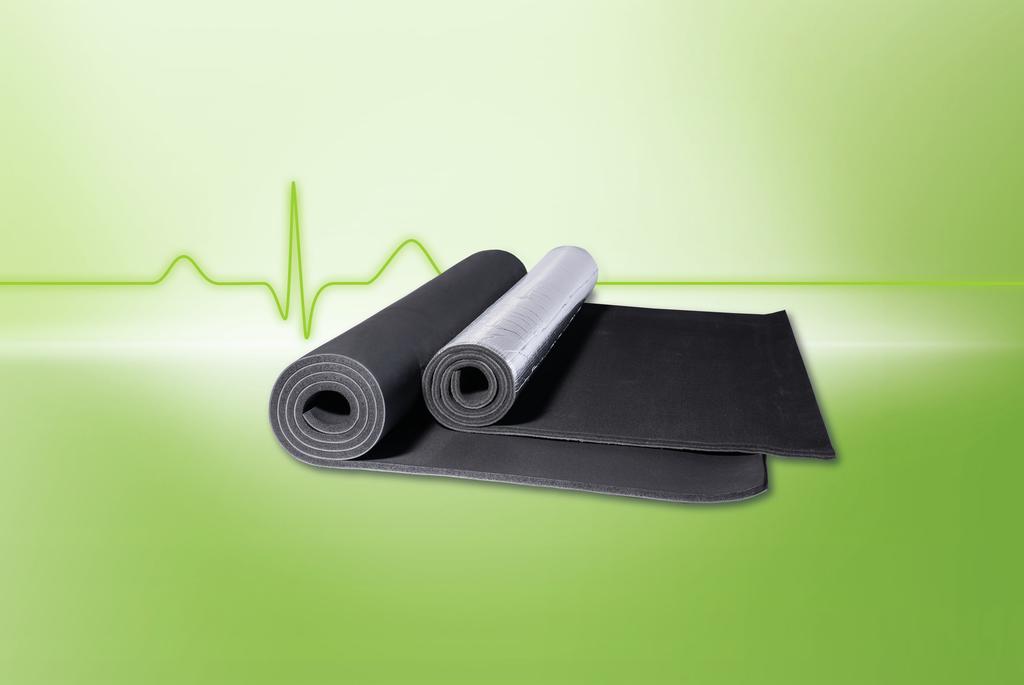

3 Tekniset tiedot - ArmaComfort AB Lyhyt kuvaus ArmaComfort AB yhdistää joustavan 2 mm paksun ja 4 kg/m² painoisen akustisen esteen loistavan akustisen suorituskyvyn ja 9 mm paksun joustavan Armaflex -elastomeerivaahdon vaimennuksen. Materiaalin tyyppi Monikerrosrakenne muodostuu akustisesta EPDM-EVA-esteestä ja elastomeerivaahdosta synteettisestä kumista valmistetulla pohjalla. Väri Musta Materiaalin erityistiedot ArmaComfort AB tarjoaa ylivoimaista kestävyyttä. Käyttökohteet ArmaComfort AB on laajalti käytössä jätevesi-, hulevesi- ja viemäriputkien akustisena eristeenä sekä asuinrakennuksissa että muissa kuin asuinrakennuksissa. Huomatukset Asetuksen (EU) 305/2011 artiklan 7(3) mukainen suoritustasoilmoitus on saatavana kotisivuiltamme osoitteesta Ominaisuus Testi*1 Huom. EU 5843 Luokitus standardin EN ISO Testattu standardin EN D-s2,d0 EU 5843 Standardin EN mukainen luokitus Testattu standardien EN ja EN ISO muovisissa jätevesiputkissa 14 (A) EU 6410 EU 6411 Geberit PE HD:lla 16 (A) Testattu standardin EN EU 6412 UNI EN ISO / UNI ISO 717-1: 2003 Arvo/Arviointi Lämpötilaväli Lämpötila-alue maks. käyttölämpötila +100 C min. käyttölämpötila Lämmönjohtavuus Lämmönjohtavuus ±0 ϑm λ 0,040 C λ W/(m K) [40 + 0,1 ϑm + 0,0009 ϑm²]/1000 Palokäyttäytyminen Rakennusmateriaaliluokka Akustiset ominaisuudet Runkoäänen vaimennus Painotettu äänenvaimennusindeksi Laskettu laajakaista kytkentähäviö Rw 26. (CCtr) (-1-3) Muut tekniset ominaisuudet Tiheys ArmaComfort AB, 11 mm paksuisena 3,9 5,3 kg/m² Mitat ja toleranssit Paksuus: 11 mm ± 1,6 mm Leveys: mm ± 1,5 % Pituus: mm ± 1,5 % *1 Muita tietoja, kuten testituloksia, hyväksyntiä ja vastaavia voi kysyä käyttämällä annettua rekisterinumeroa. X-akseli Taaj. (Hz) Y-akseli Äänenvaimennusindeksi db) 2017 Armacell Enterprise GmbH & Co. KG Pidätämme oikeudet muutoksiin ilman erillistä ilmoitusta. Sovellamme yleisiä myynti- ja tomitusehtojamme. 109

4 Tekniset tiedot - ArmaComfort AB Alu Lyhyt kuvaus ArmaComfort AB Alu yhdistää erinomaisen akustisen suorituskyvyn B-s1,d0-paloluokkaan ihmisten turvallisuuden parantamiseksi. Materiaalin tyyppi Monikerroksinen rakenne muodostuu 2 mm paksusta, 4 kg/m² painavasta akustisesta EPDM-EVA-esteestä ja 10 mm paksusta erottavasta polyuretaanivaahdosta. Väri Mustaa akustista estettä peittävä alumiinipinnoite yhdessä mustan vaahdon kanssa. Alumiinipinnoitteessa saattaa esiintyä vaakasuuntaisia tai viistoja ryppyjä. Materiaalin erityistiedot ArmaComfort AB Alu tarjoaa ylivoimaista kestävyyttä. Käyttökohteet ArmaComfort AB Alu on laajalti käytössä jätevesi-, hulevesi- ja viemäriputkien akustisena eristeenä. Se on suunniteltu erityisesti muille kuin asuinrakennuksille, kuten toimistorakennuksille, hotelleille, sairaaloille, koulurakennuksille, palvelutaloille, ostoskeskuksille ja konferenssikeskuksille. Erityispiirteet Ei sisällä halogeeneja (kloridi, bromidi) DIN / VCED 0472, osa 815 mukaan. Ominaisuus Testi*1 Arvo/Arviointi Huom. Lämpötilaväli Lämpötila-alue maks. käyttölämpötila C min. käyttölämpötila1 Palokäyttäytyminen Rakennusmateriaaliluokka2 B-s1,d0 DIN EN ISO Akustiset ominaisuudet Painotettu äänenvaimennusindeksi Painotettu : äänenvaimennusindeksi Laskettu laajakaista kytkentähäviö Rw 28. (C Ctr) (-1-4) EU 6439 UNI EN ISO UNI EN ISO UNI EN ISO 717-1: 2003 Muut tekniset ominaisuudet Tiheys Tiheys: ArmaComfort AB Alu, paksuus 12 mm (este /-500 kg/m mm polyuretaanivaahtoa: 92,5 +/-7,5 kg /m3 ) 4,5 ja 6,9 kg/m² Mitat ja toleranssit Paksuus: 12 mm ± 1,5 mm Leveys: mm ± 1,5% Pituus: mm ± 1,5 % AIP 21/ DIN ISO 845 DIN EN ISO : Standardin Standardien EN DIN EN 822, EN taulukko 1 ja 2 (leveys ja pituus) DIN EN 823 (seinämäpaksuus) 1. Ota yhteyttä myyntiedustajaan lisätietoja varten. 2. : Virallinen, riippumaton valvonta *1 Muita tietoja, kuten testituloksia, hyväksyntiä ja vastaavia voi kysyä käyttämällä annettua rekisterinumeroa. X-akseli Taaj. (Hz) Y-akseli Äänenvaimennusindeksi db) Armacell Enterprise GmbH & Co. KG Pidätämme oikeudet muutoksiin ilman erillistä ilmoitusta. Sovellamme yleisiä myynti- ja tomitusehtojamme.

5 ArmaComfort AB levyt Koodi Leveys [mm] Pituus [m] Paksuus [mm] m²/laatikko AO-11-99/E-AB 1.000, Huomatus ArmaComfort AB on asennettava Armaflex 520 -liiman ja ArmaComfort AB -teipin kanssa ArmaComfort AB Alu levyt ArmaComfort AB Alu on asennettava Armaflex 520 -liiman ja ArmaComfort AB -teipin kanssa 12,0 mm eristepaksuus Koodi Leveys [mm] Pituus [m] Paksuus [mm] m²/laatikko AO-12-99/E-AB-AL 1.000, ArmaComfort AB Alu teipit Koodi Leveys [mm] Pituus [m] Paksuus [mm] Rullaa/laatikko ACH-PSATAPES-30 30, teipit Koodi Leveys [mm] Pituus [m] Paksuus [mm] Rullaa/laatikko ACH-PSATAPES-30 30, Armacell Enterprise GmbH & Co. KG Pidätämme oikeudet muutoksiin ilman erillistä ilmoitusta. Sovellamme yleisiä myynti- ja tomitusehtojamme. 111
