F-30A HYVEL HØVL HØVEL HÖYLÄ PLANER. Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling Instructions

Koko: px
Aloita esitys sivulta:

Download "F-30A HYVEL HØVL HØVEL HÖYLÄ PLANER. Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling Instructions"

Transkriptio

1 HYVEL HØVL HØVEL HÖYLÄ PLANER F-30A Läs bruksanvisningen noga igenom före verktygets användning. Læs instruktionerne nøje igennem, før maskinen tages i brug. Les grundig og forstå anvisningene før bruk. Lue ohjeet huolellisesti ennen käyttöä. Read through carefully and understand these instructions before use. Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling Instructions

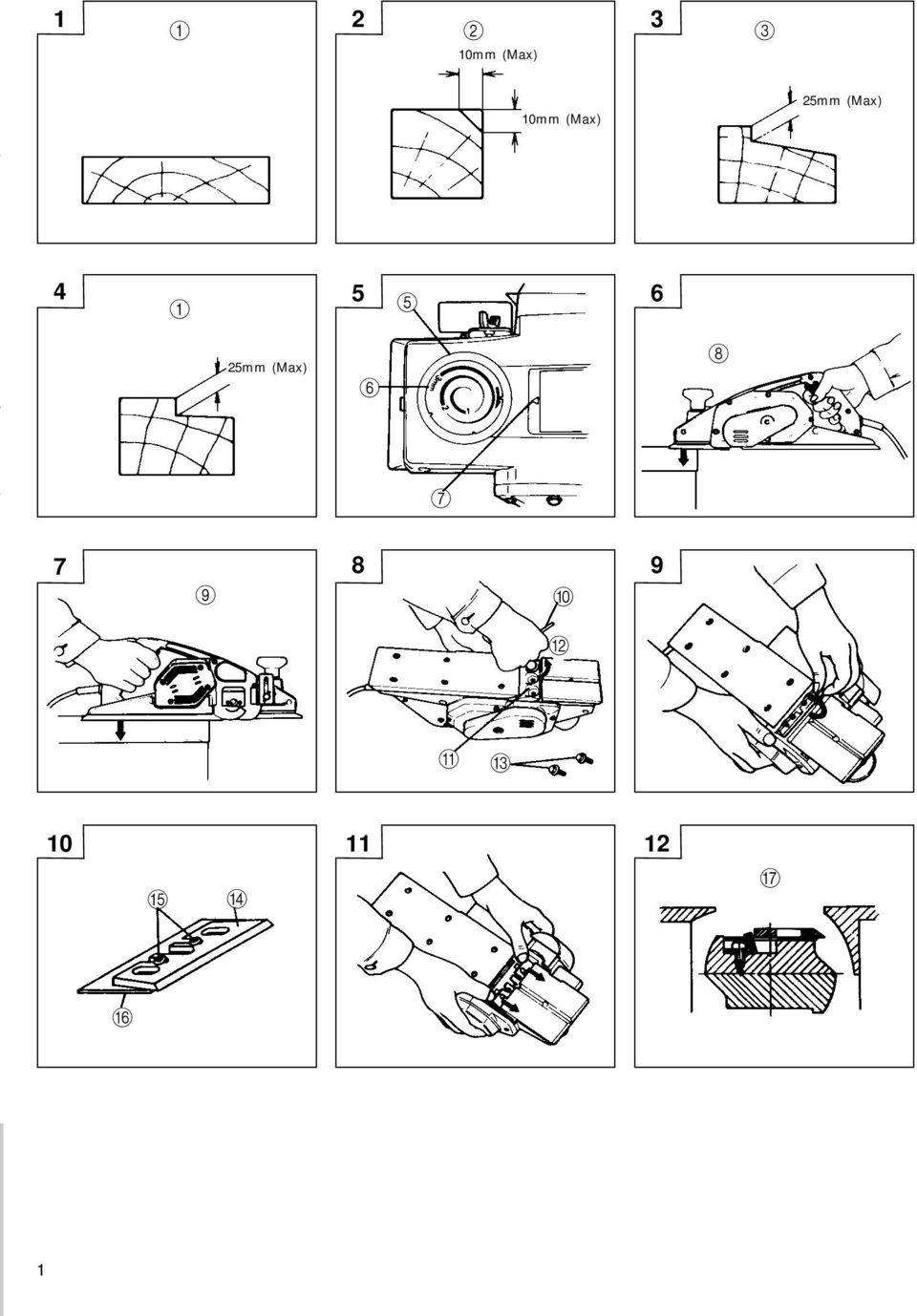

2 mm (Max) 10mm (Max) 25mm (Max) mm (Max) = B A C E D G F 1

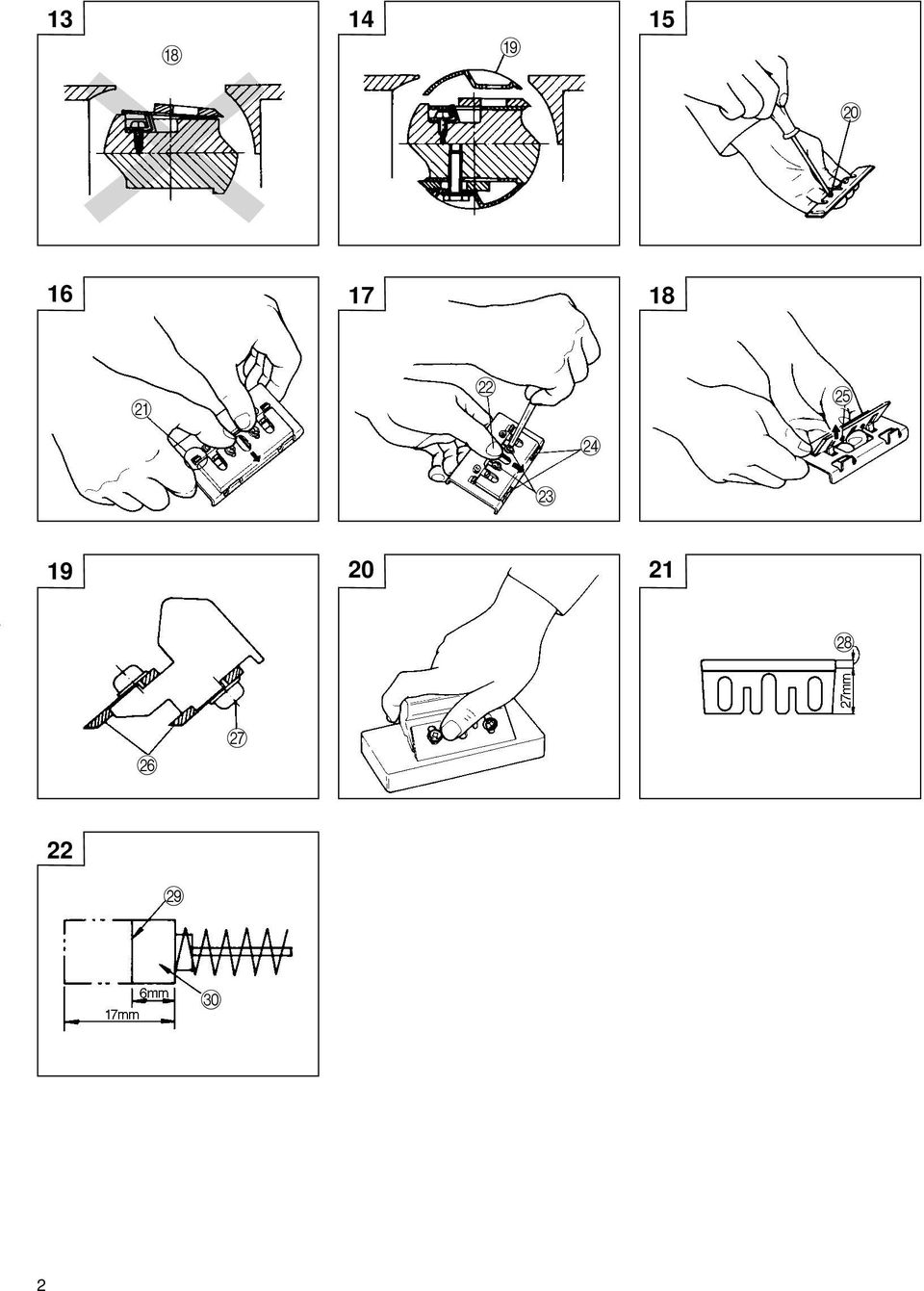

3 13 H I J K L N O M R P Q 22 S T 2

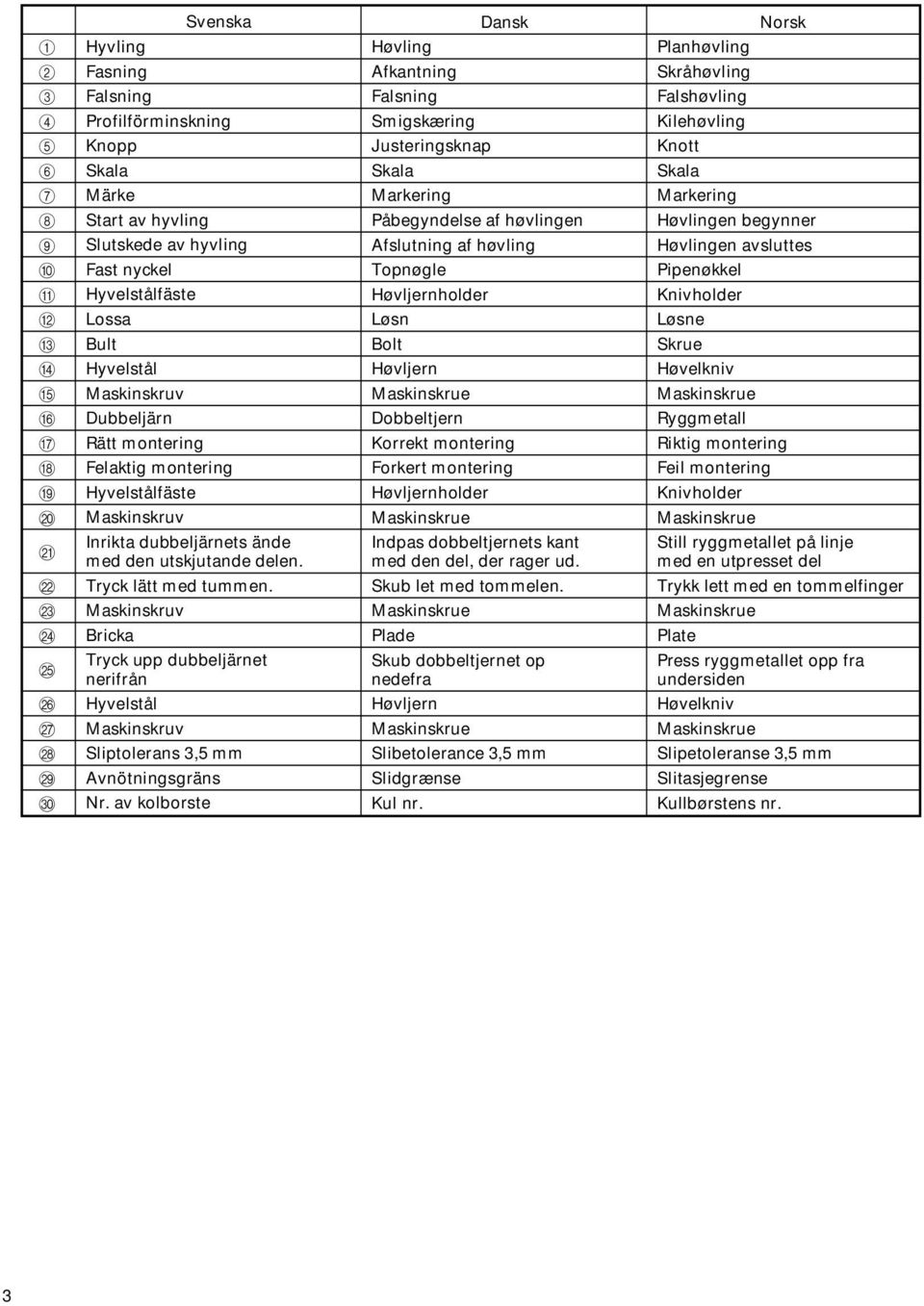

4 Svenska Dansk Norsk 1 Hyvling Høvling Planhøvling 2 Fasning Afkantning Skråhøvling 3 Falsning Falsning Falshøvling 4 Profilförminskning Smigskæring Kilehøvling 5 Knopp Justeringsknap Knott 6 Skala Skala Skala 7 Märke Markering Markering 8 Start av hyvling Påbegyndelse af høvlingen Høvlingen begynner 9 Slutskede av hyvling Afslutning af høvling Høvlingen avsluttes ; Fast nyckel Topnøgle Pipenøkkel A Hyvelstålfäste Høvljernholder Knivholder B Lossa Løsn Løsne C Bult Bolt Skrue D Hyvelstål Høvljern Høvelkniv E Maskinskruv Maskinskrue Maskinskrue F Dubbeljärn Dobbeltjern Ryggmetall G Rätt montering Korrekt montering Riktig montering H Felaktig montering Forkert montering Feil montering I Hyvelstålfäste Høvljernholder Knivholder J K Maskinskruv Inrikta dubbeljärnets ände med den utskjutande delen. Maskinskrue Indpas dobbeltjernets kant med den del, der rager ud. Maskinskrue Still ryggmetallet på linje med en utpresset del L Tryck lätt med tummen. Skub let med tommelen. Trykk lett med en tommelfinger M Maskinskruv Maskinskrue Maskinskrue N Bricka Plade Plate O P Tryck upp dubbeljärnet nerifrån Hyvelstål Skub dobbeltjernet op nedefra Høvljern Press ryggmetallet opp fra undersiden Høvelkniv Q Maskinskruv Maskinskrue Maskinskrue R Sliptolerans 3,5 mm Slibetolerance 3,5 mm Slipetoleranse 3,5 mm S Avnötningsgräns Slidgrænse Slitasjegrense T Nr. av kolborste Kul nr. Kullbørstens nr. 3

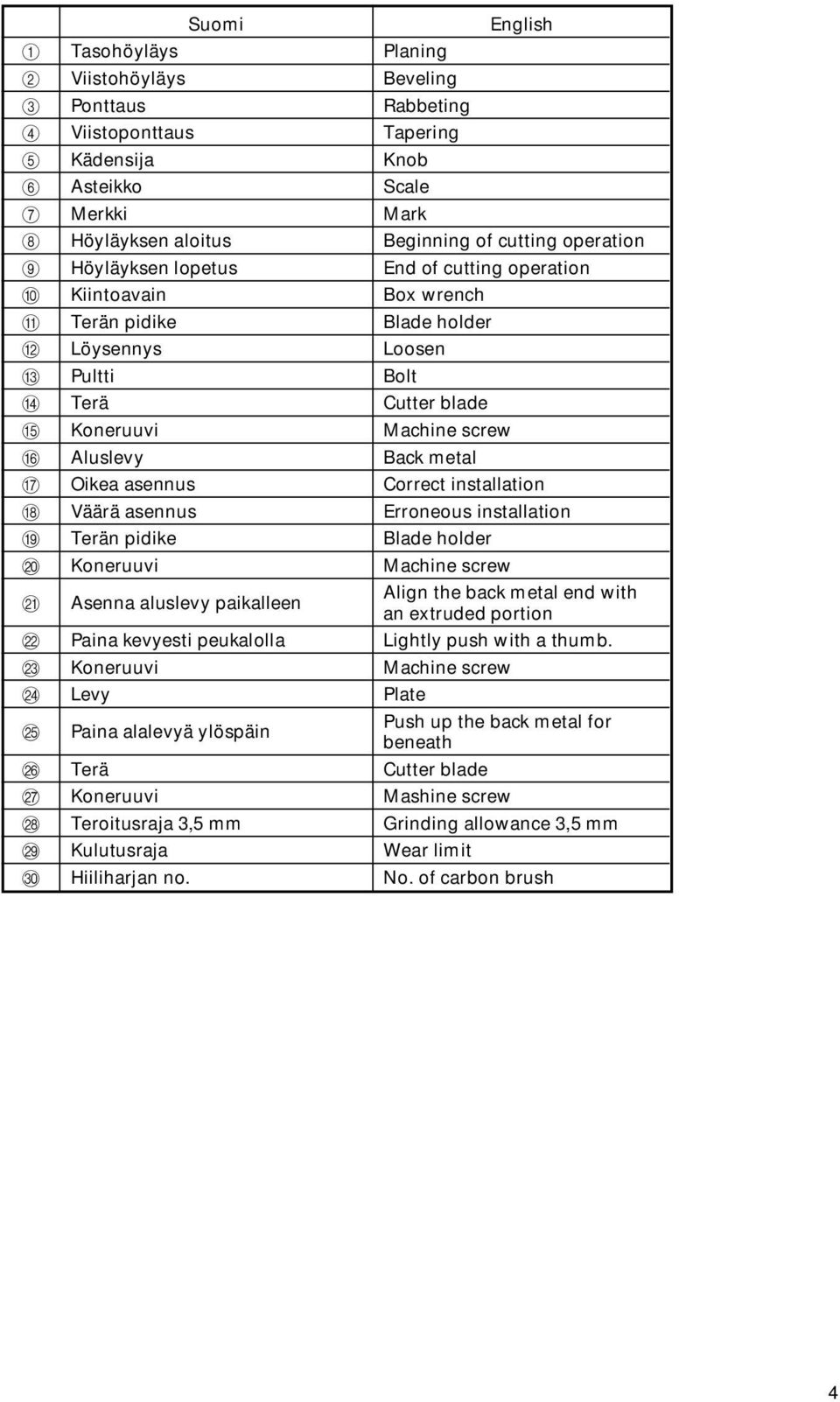

5 ; A B C D E F G H I J K L M N O P Q R S T Suomi Tasohöyläys Viistohöyläys Ponttaus Viistoponttaus Kädensija Asteikko Merkki Höyläyksen aloitus Höyläyksen lopetus Kiintoavain Terän pidike Löysennys Pultti Terä Koneruuvi Aluslevy Oikea asennus Väärä asennus Terän pidike Koneruuvi Asenna aluslevy paikalleen Paina kevyesti peukalolla Koneruuvi Levy Paina alalevyä ylöspäin Terä Koneruuvi Teroitusraja 3,5 mm Kulutusraja Hiiliharjan no. English Planing Beveling Rabbeting Tapering Knob Scale Mark Beginning of cutting operation End of cutting operation Box wrench Blade holder Loosen Bolt Cutter blade Machine screw Back metal Correct installation Erroneous installation Blade holder Machine screw Align the back metal end with an extruded portion Lightly push with a thumb. Machine screw Plate Push up the back metal for beneath Cutter blade Mashine screw Grinding allowance 3,5 mm Wear limit No. of carbon brush 4

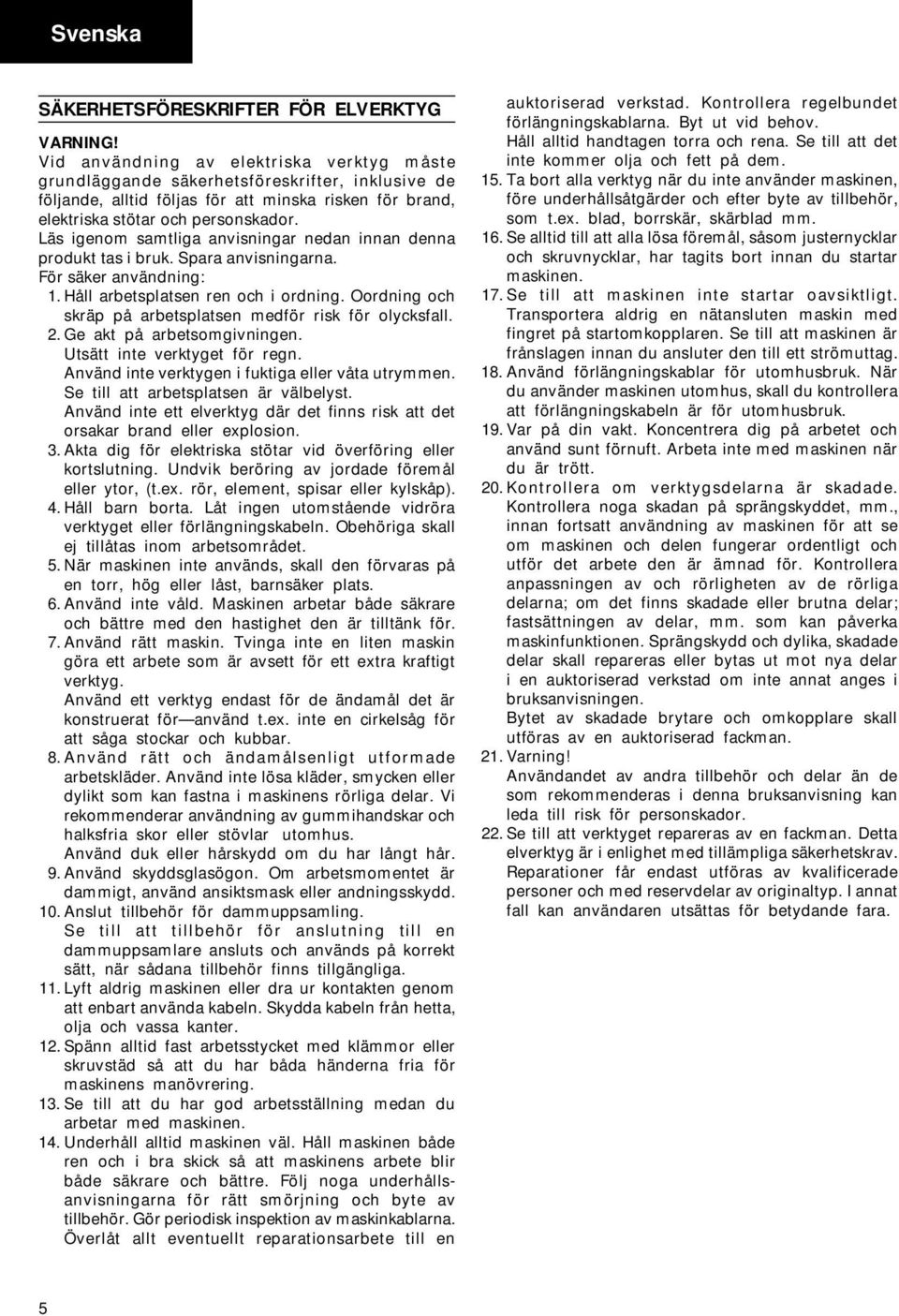

6 Svenska SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG VARNING! Vid användning av elektriska verktyg måste grundläggande säkerhetsföreskrifter, inklusive de följande, alltid följas för att minska risken för brand, elektriska stötar och personskador. Läs igenom samtliga anvisningar nedan innan denna produkt tas i bruk. Spara anvisningarna. För säker användning: 1. Håll arbetsplatsen ren och i ordning. Oordning och skräp på arbetsplatsen medför risk för olycksfall. 2. Ge akt på arbetsomgivningen. Utsätt inte verktyget för regn. Använd inte verktygen i fuktiga eller våta utrymmen. Se till att arbetsplatsen är välbelyst. Använd inte ett elverktyg där det finns risk att det orsakar brand eller explosion. 3. Akta dig för elektriska stötar vid överföring eller kortslutning. Undvik beröring av jordade föremål eller ytor, (t.ex. rör, element, spisar eller kylskåp). 4. Håll barn borta. Låt ingen utomstående vidröra verktyget eller förlängningskabeln. Obehöriga skall ej tillåtas inom arbetsområdet. 5. När maskinen inte används, skall den förvaras på en torr, hög eller låst, barnsäker plats. 6. Använd inte våld. Maskinen arbetar både säkrare och bättre med den hastighet den är tilltänk för. 7. Använd rätt maskin. Tvinga inte en liten maskin göra ett arbete som är avsett för ett extra kraftigt verktyg. Använd ett verktyg endast för de ändamål det är konstruerat för använd t.ex. inte en cirkelsåg för att såga stockar och kubbar. 8. Använd rätt och ändamålsenligt utformade arbetskläder. Använd inte lösa kläder, smycken eller dylikt som kan fastna i maskinens rörliga delar. Vi rekommenderar användning av gummihandskar och halksfria skor eller stövlar utomhus. Använd duk eller hårskydd om du har långt hår. 9. Använd skyddsglasögon. Om arbetsmomentet är dammigt, använd ansiktsmask eller andningsskydd. 10. Anslut tillbehör för dammuppsamling. Se till att tillbehör för anslutning till en dammuppsamlare ansluts och används på korrekt sätt, när sådana tillbehör finns tillgängliga. 11. Lyft aldrig maskinen eller dra ur kontakten genom att enbart använda kabeln. Skydda kabeln från hetta, olja och vassa kanter. 12. Spänn alltid fast arbetsstycket med klämmor eller skruvstäd så att du har båda händerna fria för maskinens manövrering. 13. Se till att du har god arbetsställning medan du arbetar med maskinen. 14. Underhåll alltid maskinen väl. Håll maskinen både ren och i bra skick så att maskinens arbete blir både säkrare och bättre. Följ noga underhållsanvisningarna för rätt smörjning och byte av tillbehör. Gör periodisk inspektion av maskinkablarna. Överlåt allt eventuellt reparationsarbete till en auktoriserad verkstad. Kontrollera regelbundet förlängningskablarna. Byt ut vid behov. Håll alltid handtagen torra och rena. Se till att det inte kommer olja och fett på dem. 15. Ta bort alla verktyg när du inte använder maskinen, före underhållsåtgärder och efter byte av tillbehör, som t.ex. blad, borrskär, skärblad mm. 16. Se alltid till att alla lösa föremål, såsom justernycklar och skruvnycklar, har tagits bort innan du startar maskinen. 17. Se till att maskinen inte startar oavsiktligt. Transportera aldrig en nätansluten maskin med fingret på startomkopplaren. Se till att maskinen är frånslagen innan du ansluter den till ett strömuttag. 18. Använd förlängningskablar för utomhusbruk. När du använder maskinen utomhus, skall du kontrollera att förlängningskabeln är för utomhusbruk. 19. Var på din vakt. Koncentrera dig på arbetet och använd sunt förnuft. Arbeta inte med maskinen när du är trött. 20. Kontrollera om verktygsdelarna är skadade. Kontrollera noga skadan på sprängskyddet, mm., innan fortsatt användning av maskinen för att se om maskinen och delen fungerar ordentligt och utför det arbete den är ämnad för. Kontrollera anpassningen av och rörligheten av de rörliga delarna; om det finns skadade eller brutna delar; fastsättningen av delar, mm. som kan påverka maskinfunktionen. Sprängskydd och dylika, skadade delar skall repareras eller bytas ut mot nya delar i en auktoriserad verkstad om inte annat anges i bruksanvisningen. Bytet av skadade brytare och omkopplare skall utföras av en auktoriserad fackman. 21. Varning! Användandet av andra tillbehör och delar än de som rekommenderas i denna bruksanvisning kan leda till risk för personskador. 22. Se till att verktyget repareras av en fackman. Detta elverktyg är i enlighet med tillämpliga säkerhetskrav. Reparationer får endast utföras av kvalificerade personer och med reservdelar av originaltyp. I annat fall kan användaren utsättas för betydande fara. 5

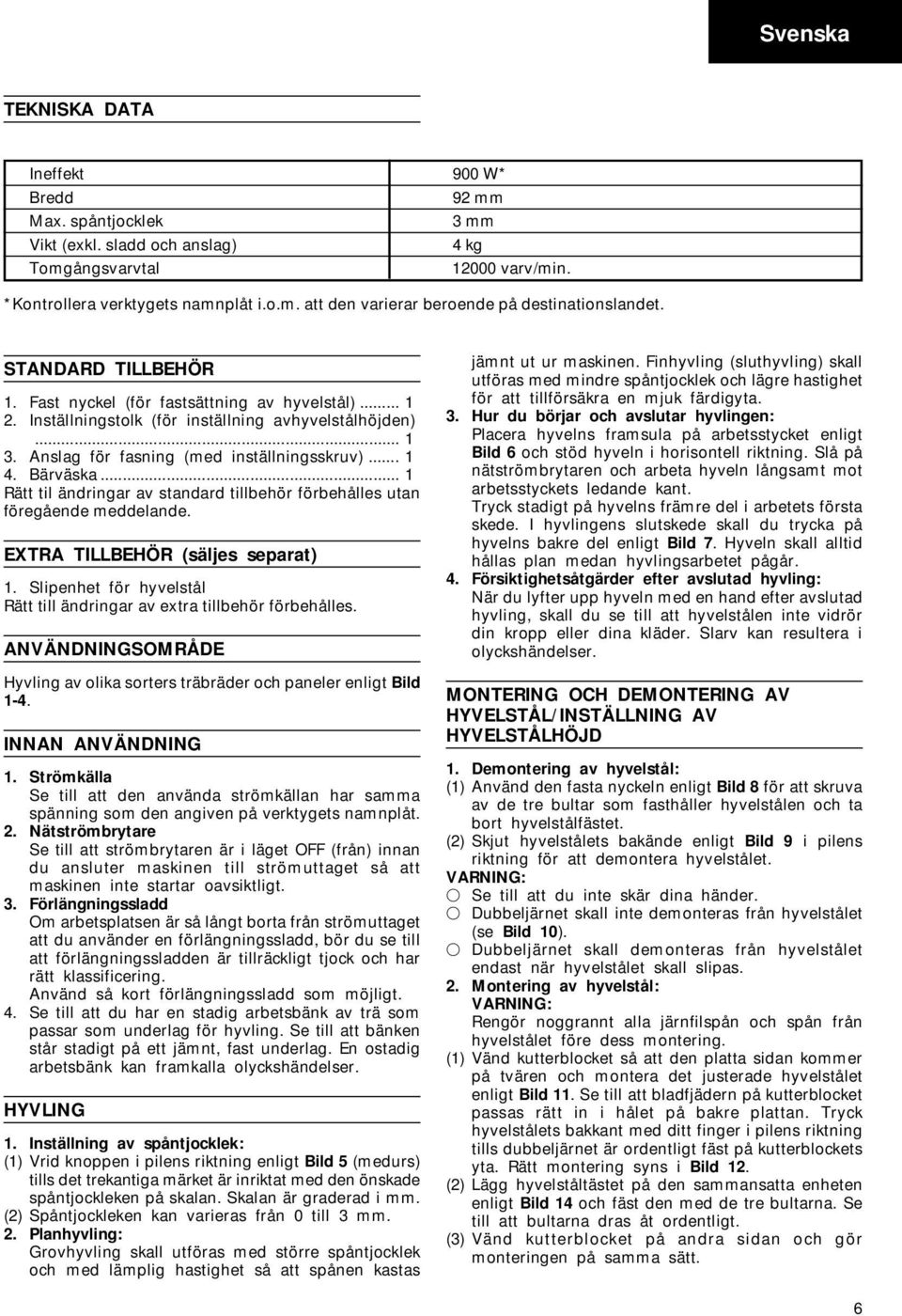

7 Svenska TEKNISKA DATA Ineffekt 900 W* Bredd 92 mm Max. spåntjocklek 3 mm Vikt (exkl. sladd och anslag) 4 kg Tomgångsvarvtal varv/min. *Kontrollera verktygets namnplåt i.o.m. att den varierar beroende på destinationslandet. STANDARD TILLBEHÖR 1. Fast nyckel (för fastsättning av hyvelstål) Inställningstolk (för inställning avhyvelstålhöjden) Anslag för fasning (med inställningsskruv) Bärväska... 1 Rätt til ändringar av standard tillbehör förbehålles utan föregående meddelande. EXTRA TILLBEHÖR (säljes separat) 1. Slipenhet för hyvelstål Rätt till ändringar av extra tillbehör förbehålles. ANVÄNDNINGSOMRÅDE Hyvling av olika sorters träbräder och paneler enligt Bild 1-4. INNAN ANVÄNDNING 1. Strömkälla Se till att den använda strömkällan har samma spänning som den angiven på verktygets namnplåt. 2. Nätströmbrytare Se till att strömbrytaren är i läget OFF (från) innan du ansluter maskinen till strömuttaget så att maskinen inte startar oavsiktligt. 3. Förlängningssladd Om arbetsplatsen är så långt borta från strömuttaget att du använder en förlängningssladd, bör du se till att förlängningssladden är tillräckligt tjock och har rätt klassificering. Använd så kort förlängningssladd som möjligt. 4. Se till att du har en stadig arbetsbänk av trä som passar som underlag för hyvling. Se till att bänken står stadigt på ett jämnt, fast underlag. En ostadig arbetsbänk kan framkalla olyckshändelser. HYVLING 1. Inställning av spåntjocklek: (1) Vrid knoppen i pilens riktning enligt Bild 5 (medurs) tills det trekantiga märket är inriktat med den önskade spåntjockleken på skalan. Skalan är graderad i mm. (2) Spåntjockleken kan varieras från 0 till 3 mm. 2. Planhyvling: Grovhyvling skall utföras med större spåntjocklek och med lämplig hastighet så att spånen kastas jämnt ut ur maskinen. Finhyvling (sluthyvling) skall utföras med mindre spåntjocklek och lägre hastighet för att tillförsäkra en mjuk färdigyta. 3. Hur du börjar och avslutar hyvlingen: Placera hyvelns framsula på arbetsstycket enligt Bild 6 och stöd hyveln i horisontell riktning. Slå på nätströmbrytaren och arbeta hyveln långsamt mot arbetsstyckets ledande kant. Tryck stadigt på hyvelns främre del i arbetets första skede. I hyvlingens slutskede skall du trycka på hyvelns bakre del enligt Bild 7. Hyveln skall alltid hållas plan medan hyvlingsarbetet pågår. 4. Försiktighetsåtgärder efter avslutad hyvling: När du lyfter upp hyveln med en hand efter avslutad hyvling, skall du se till att hyvelstålen inte vidrör din kropp eller dina kläder. Slarv kan resultera i olyckshändelser. MONTERING OCH DEMONTERING AV HYVELSTÅL/INSTÄLLNING AV HYVELSTÅLHÖJD 1. Demontering av hyvelstål: (1) Använd den fasta nyckeln enligt Bild 8 för att skruva av de tre bultar som fasthåller hyvelstålen och ta bort hyvelstålfästet. (2) Skjut hyvelstålets bakände enligt Bild 9 i pilens riktning för att demontera hyvelstålet. VARNING: Se till att du inte skär dina händer. Dubbeljärnet skall inte demonteras från hyvelstålet (se Bild 10). Dubbeljärnet skall demonteras från hyvelstålet endast när hyvelstålet skall slipas. 2. Montering av hyvelstål: VARNING: Rengör noggrannt alla järnfilspån och spån från hyvelstålet före dess montering. (1) Vänd kutterblocket så att den platta sidan kommer på tvären och montera det justerade hyvelstålet enligt Bild 11. Se till att bladfjädern på kutterblocket passas rätt in i hålet på bakre plattan. Tryck hyvelstålets bakkant med ditt finger i pilens riktning tills dubbeljärnet är ordentligt fäst på kutterblockets yta. Rätt montering syns i Bild 12. (2) Lägg hyvelståltästet på den sammansatta enheten enligt Bild 14 och fäst den med de tre bultarna. Se till att bultarna dras åt ordentligt. (3) Vänd kutterblocket på andra sidan och gör monteringen på samma sätt. 6

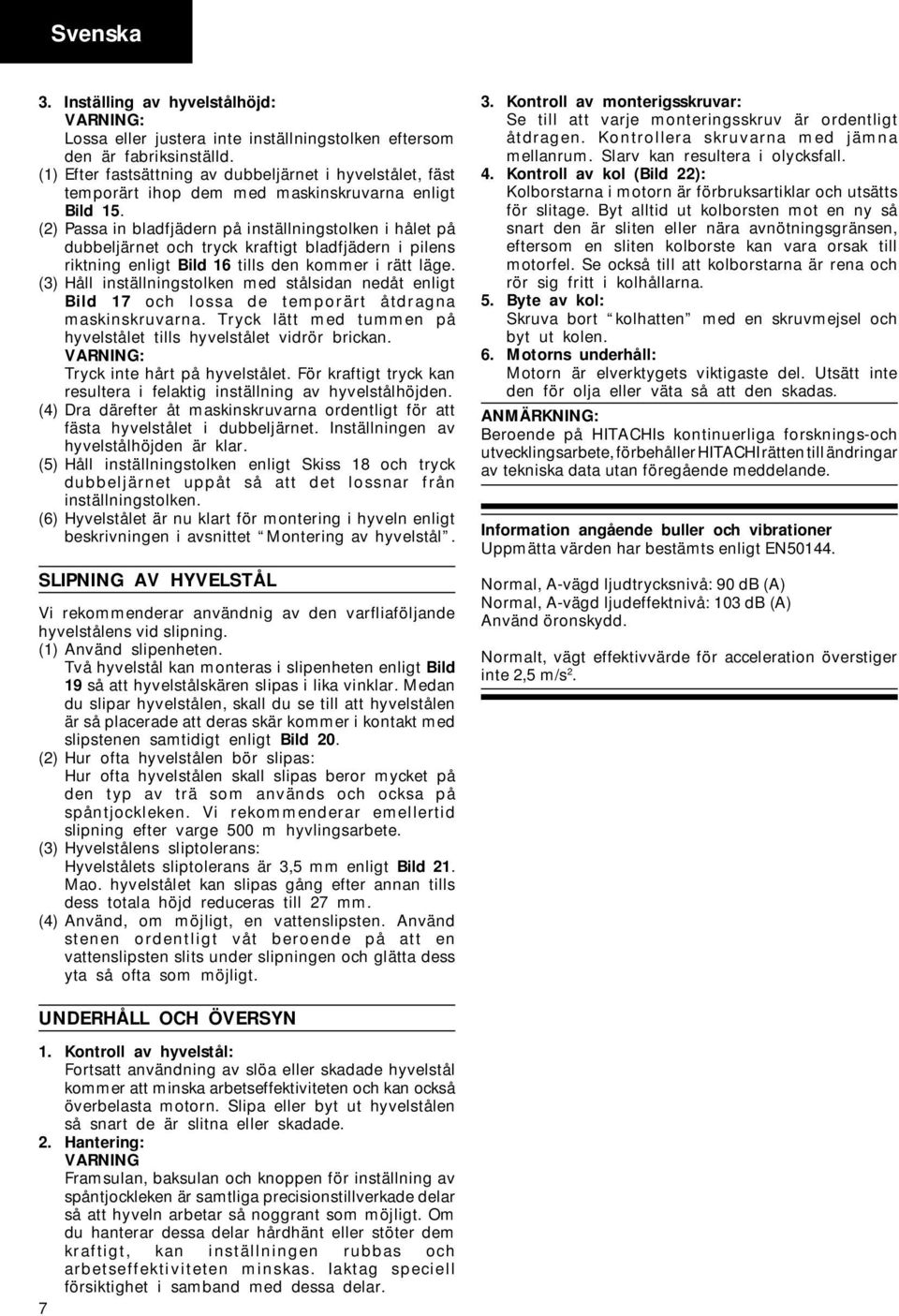

8 Svenska 3. Inställing av hyvelstålhöjd: VARNING: Lossa eller justera inte inställningstolken eftersom den är fabriksinställd. (1) Efter fastsättning av dubbeljärnet i hyvelstålet, fäst temporärt ihop dem med maskinskruvarna enligt Bild 15. (2) Passa in bladfjädern på inställningstolken i hålet på dubbeljärnet och tryck kraftigt bladfjädern i pilens riktning enligt Bild 16 tills den kommer i rätt läge. (3) Håll inställningstolken med stålsidan nedåt enligt Bild 17 och lossa de temporärt åtdragna maskinskruvarna. Tryck lätt med tummen på hyvelstålet tills hyvelstålet vidrör brickan. VARNING: Tryck inte hårt på hyvelstålet. För kraftigt tryck kan resultera i felaktig inställning av hyvelstålhöjden. (4) Dra därefter åt maskinskruvarna ordentligt för att fästa hyvelstålet i dubbeljärnet. Inställningen av hyvelstålhöjden är klar. (5) Håll inställningstolken enligt Skiss 18 och tryck dubbeljärnet uppåt så att det lossnar från inställningstolken. (6) Hyvelstålet är nu klart för montering i hyveln enligt beskrivningen i avsnittet Montering av hyvelstål. SLIPNING AV HYVELSTÅL Vi rekommenderar användnig av den varfliaföljande hyvelstålens vid slipning. (1) Använd slipenheten. Två hyvelstål kan monteras i slipenheten enligt Bild 19 så att hyvelstålskären slipas i lika vinklar. Medan du slipar hyvelstålen, skall du se till att hyvelstålen är så placerade att deras skär kommer i kontakt med slipstenen samtidigt enligt Bild 20. (2) Hur ofta hyvelstålen bör slipas: Hur ofta hyvelstålen skall slipas beror mycket på den typ av trä som används och ocksa på spåntjockleken. Vi rekommenderar emellertid slipning efter varge 500 m hyvlingsarbete. (3) Hyvelstålens sliptolerans: Hyvelstålets sliptolerans är 3,5 mm enligt Bild 21. Mao. hyvelstålet kan slipas gång efter annan tills dess totala höjd reduceras till 27 mm. (4) Använd, om möjligt, en vattenslipsten. Använd stenen ordentligt våt beroende på att en vattenslipsten slits under slipningen och glätta dess yta så ofta som möjligt. 3. Kontroll av monterigsskruvar: Se till att varje monteringsskruv är ordentligt åtdragen. Kontrollera skruvarna med jämna mellanrum. Slarv kan resultera i olycksfall. 4. Kontroll av kol (Bild 22): Kolborstarna i motorn är förbruksartiklar och utsätts för slitage. Byt alltid ut kolborsten mot en ny så snart den är sliten eller nära avnötningsgränsen, eftersom en sliten kolborste kan vara orsak till motorfel. Se också till att kolborstarna är rena och rör sig fritt i kolhållarna. 5. Byte av kol: Skruva bort kolhatten med en skruvmejsel och byt ut kolen. 6. Motorns underhåll: Motorn är elverktygets viktigaste del. Utsätt inte den för olja eller väta så att den skadas. ANMÄRKNING: Beroende på HITACHIs kontinuerliga forsknings-och utvecklingsarbete, förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN Normal, A-vägd ljudtrycksnivå: 90 db (A) Normal, A-vägd ljudeffektnivå: 103 db (A) Använd öronskydd. Normalt, vägt effektivvärde för acceleration överstiger inte 2,5 m/s 2. UNDERHÅLL OCH ÖVERSYN 1. Kontroll av hyvelstål: Fortsatt användning av slöa eller skadade hyvelstål kommer att minska arbetseffektiviteten och kan också överbelasta motorn. Slipa eller byt ut hyvelstålen så snart de är slitna eller skadade. 2. Hantering: VARNING Framsulan, baksulan och knoppen för inställning av spåntjockleken är samtliga precisionstillverkade delar så att hyveln arbetar så noggrant som möjligt. Om du hanterar dessa delar hårdhänt eller stöter dem kraftigt, kan inställningen rubbas och arbetseffektiviteten minskas. Iaktag speciell försiktighet i samband med dessa delar. 7

9 Dansk GENERELLE FORSIGTIGHEDSREGLER ADVARSEL! Når der anvendes elektrisk værktøj, skal grundlæggende sikkerhedsregler altid overholdes for at formindske risikoen for brand, elektrisk stød eller personskade, inklusive følgende. Læs alle disse instruktioner før dette produkt betjenes - og gem disse instruktioner. For sikker betjening: 1. Hold arbejdsområdet rent. Snavsede arbejdsomgivelser inviterer til unheld. 2. Tag arbejdsomgivelserne i betragtning. Udsæt ikke elektriske redskaber for regen, og anvend ikke elektriske redskaber i våde og fugtige omgiverlser. Hold arbejdsområdet godt oplyst. Anvend ikke elektrisk værktøj, hvor brugen udgør en risiko for brand eller eksplosion. 3. Forebyg elektrisk stød. Undgå at komme i direkte kontakt med jordforbundne flader(eksempelvis rør, radiatorer, komfurer, køleskabe). 4. Lad ikke børn komme i nærheden af arbejdsstedet. Lad ikke tilskuere røre ved redskabet eller forlængerledningen. Tilskuere bør holdes i sikker afstand fra arbejdsfeltet. 5. Lad ikke værktøjer ligge fremme, når de ikke er i brug. Værktøjer bør efter brugen opbevares på et tørt, aflåst sted, udenfor børns rækkevidde. 6. Pres ikke maskinen. Man får den bedste og sikreste udførelse, når maskinen bruges hensigtsmæssigt. 7. Brug det rigtige redskab til det arbejde, der skal udføres. Pres ikke en lille maskine til at udføre et arbejde, hvortil der behøves et kraftigt redskab. Brug ikke redskabet til formål, det ikke er bestemt for. Brug f.eks. ikke en rundsav til at skære i trægrene eller kævler. 8.Vær hensigtsmæssigt påklædt. Brug ikke løst tøj eller smykker. De kan komme i klemme i de bevægelige dele. Når der arbejdes uden døre, anbefales det at anvende gummihandsker og skridsikkert fodtøj. Brug hårnet til langt hår. 9. Anvend beskyttelsesbriller og, hvis arbejdet foråsager støv, støvsmaske. 10.Tilslut støvudsugningsudstyr. Hvis der er installeret anordninger til tilslutning og opsamling af støv, bør det kontrolleres, at disse er tilsluttede og anvendt på korrekt vis. 11. Løft ikke værktøjet i ledningen og tag ikke stikket ud af stikkontakten ved at rykke i ledningen. Undgå at ledningen kommer i berøring med varme, olie og skarpe kanter. 12. Sørg for, at det, der arbejdes med, er forsvarligt gjort fast. Brug en skruestik eller klamper til at fastholde emnet, der arbejdes med. Det er sikrere end at bruge hånden, og man har således begge hænder fri til at holde værktøjet. 13. Ræk ikke over. Hold en forsvarlig fodstilling og en god balance hele tiden. 14. Maskinen bør behandles med omhu og værktøjet holdes skarpt og rent; så får man den bedste og sikreste udførelse. Følg instruktionerne for smøring og udskiftning af tilbehør nøje. Se maskinens ledning efter jævnligt og tag den til et autoriseret værksted i tilfælde af nogen fejl. Se også forlængerledningen efter og skift den ud, hvis den er beskadiget. Sørg for, at håndtagene holdes tørre, rene og frie for olie og fedt. 15. Tag stikket ud af stikkontakten, når værktøjet ikke er i brug og når der skal skiftes redskab som f.eks. klinger, bits og skær. 16. Fjern skruetrækkere og justernøgler igen gør det til en vane at checke efter, at der ikke sidder justernøgler o.l. i maskinen, før den sættes i gang. 17. Når det elektriske værktøj er tilsluttet strømmen, bør man sørge for, at man ikke kan komme til at tænde for det i utide. Bær derfor ikke værktøjet omkring med en finger på afbryderen. Forvis Dem om, at afbryderen er slåe fra, når De sætter stikket i kontakten. 18. Brug forlængerledninger til udendørs brug når værktøjet bruges uden døre, må der kun anvendes forlængerledninger, der er beregnet for udendørs brug. 19. Vær årvågen og hold hele tiden opmærksomheden rettet på arbejdet. Arbejd ikke med maskinen, når De er træt. 20. Se efter beskadigede dele. Før maskinen tages i brug, bør der ses efter, at selve maskinen, beskyttelsesdækker og andre dele er i orden og vil fungere korrekt efter hensigten. Kontroller, at bevægelige dele er korrekt monterede, løberfrit og at der ikke er beskadigede dele eller andre forhold, der kan påvirke maskinens funktion. Et beskadiget beskyttelsesdække eller anden der bør repareres eller udskiftes af et autoriseret serviceværksted, dersom der ikke er angivet andet i denne instruktionsbog. Lad altid en defekt afbryder reparere af et autoriseret serviceværksted. Brug ikke maskinen, hvis den ikke kan slås til og fra med afbryderkontakten på maskinen. 21. Advarsel! Anvendelse af alt andet udstyr eller tilbehør, end det i denne instruktionsmanual nævnte, kan udgøre en risiko for personskade. 22. Få Deres værktøj repareret hos kvalificerede personer. Dette elektriske værktøj opfylde de relevante sikkerhedskrav. Reparation bør kun udføres af kvalificerede personer med anvendelse af originale reservedele. Alt andet kan udgøre en alvorlig fare for brugeren. 8

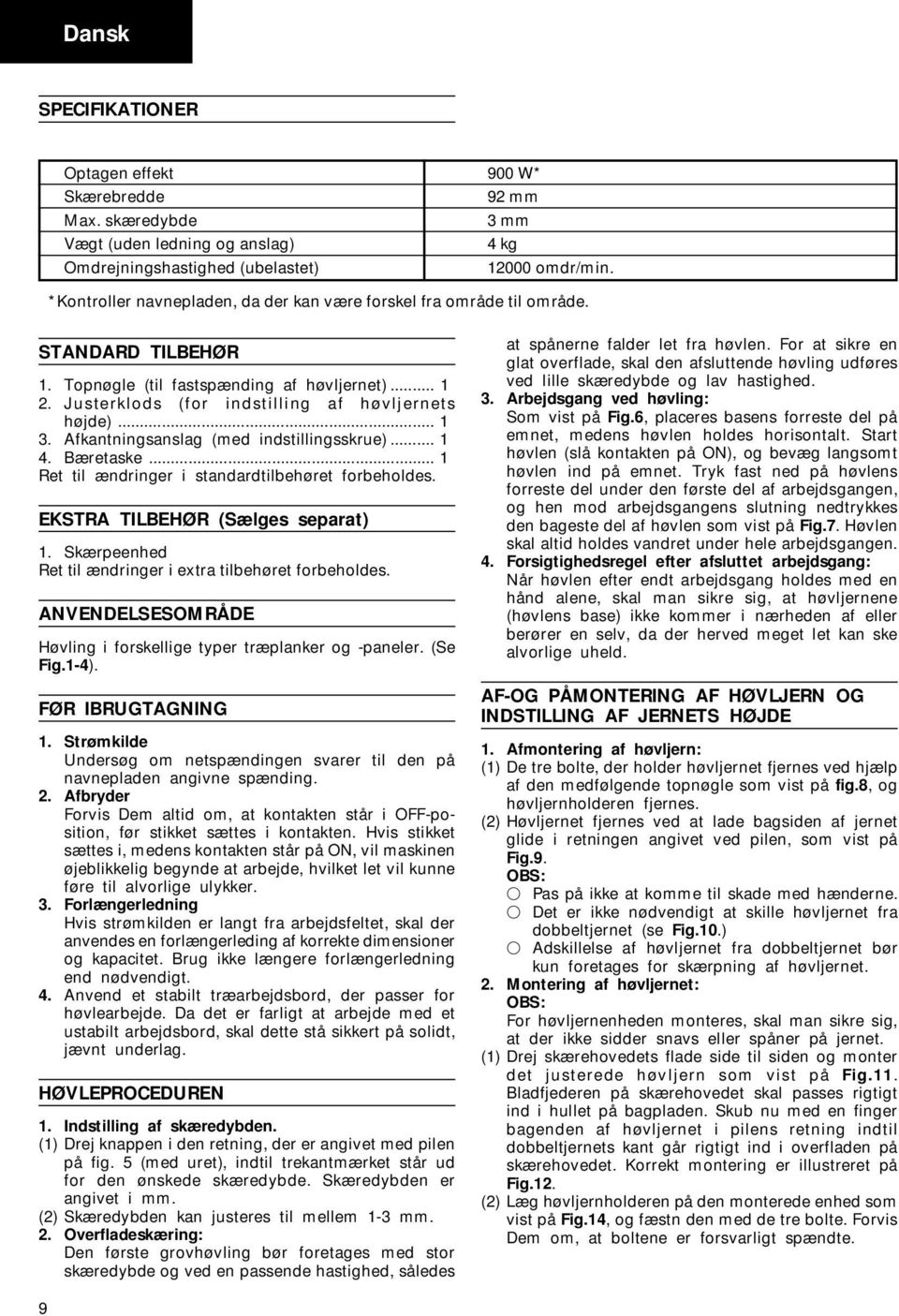

10 Dansk SPECIFIKATIONER Optagen effekt 900 W* Skærebredde 92 mm Max. skæredybde 3 mm Vægt (uden ledning og anslag) 4 kg Omdrejningshastighed (ubelastet) omdr/min. *Kontroller navnepladen, da der kan være forskel fra område til område. STANDARD TILBEHØR 1. Topnøgle (til fastspænding af høvljernet) Justerklods (for indstilling af høvljernets højde) Afkantningsanslag (med indstillingsskrue) Bæretaske... 1 Ret til ændringer i standardtilbehøret forbeholdes. EKSTRA TILBEHØR (Sælges separat) 1. Skærpeenhed Ret til ændringer i extra tilbehøret forbeholdes. ANVENDELSESOMRÅDE Høvling i forskellige typer træplanker og -paneler. (Se Fig.1-4). FØR IBRUGTAGNING 1. Strømkilde Undersøg om netspændingen svarer til den på navnepladen angivne spænding. 2. Afbryder Forvis Dem altid om, at kontakten står i OFF-position, før stikket sættes i kontakten. Hvis stikket sættes i, medens kontakten står på ON, vil maskinen øjeblikkelig begynde at arbejde, hvilket let vil kunne føre til alvorlige ulykker. 3. Forlængerledning Hvis strømkilden er langt fra arbejdsfeltet, skal der anvendes en forlængerleding af korrekte dimensioner og kapacitet. Brug ikke længere forlængerledning end nødvendigt. 4. Anvend et stabilt træarbejdsbord, der passer for høvlearbejde. Da det er farligt at arbejde med et ustabilt arbejdsbord, skal dette stå sikkert på solidt, jævnt underlag. HØVLEPROCEDUREN 1. Indstilling af skæredybden. (1) Drej knappen i den retning, der er angivet med pilen på fig. 5 (med uret), indtil trekantmærket står ud for den ønskede skæredybde. Skæredybden er angivet i mm. (2) Skæredybden kan justeres til mellem 1-3 mm. 2. Overfladeskæring: Den første grovhøvling bør foretages med stor skæredybde og ved en passende hastighed, således at spånerne falder let fra høvlen. For at sikre en glat overflade, skal den afsluttende høvling udføres ved lille skæredybde og lav hastighed. 3. Arbejdsgang ved høvling: Som vist på Fig.6, placeres basens forreste del på emnet, medens høvlen holdes horisontalt. Start høvlen (slå kontakten på ON), og bevæg langsomt høvlen ind på emnet. Tryk fast ned på høvlens forreste del under den første del af arbejdsgangen, og hen mod arbejdsgangens slutning nedtrykkes den bageste del af høvlen som vist på Fig.7. Høvlen skal altid holdes vandret under hele arbejdsgangen. 4. Forsigtighedsregel efter afsluttet arbejdsgang: Når høvlen efter endt arbejdsgang holdes med en hånd alene, skal man sikre sig, at høvljernene (høvlens base) ikke kommer i nærheden af eller berører en selv, da der herved meget let kan ske alvorlige uheld. AF-OG PÅMONTERING AF HØVLJERN OG INDSTILLING AF JERNETS HØJDE 1. Afmontering af høvljern: (1) De tre bolte, der holder høvljernet fjernes ved hjælp af den medfølgende topnøgle som vist på fig.8, og høvljernholderen fjernes. (2) Høvljernet fjernes ved at lade bagsiden af jernet glide i retningen angivet ved pilen, som vist på Fig.9. OBS: Pas på ikke at komme til skade med hænderne. Det er ikke nødvendigt at skille høvljernet fra dobbeltjernet (se Fig.10.) Adskillelse af høvljernet fra dobbeltjernet bør kun foretages for skærpning af høvljernet. 2. Montering af høvljernet: OBS: For høvljernenheden monteres, skal man sikre sig, at der ikke sidder snavs eller spåner på jernet. (1) Drej skærehovedets flade side til siden og monter det justerede høvljern som vist på Fig.11. Bladfjederen på skærehovedet skal passes rigtigt ind i hullet på bagpladen. Skub nu med en finger bagenden af høvljernet i pilens retning indtil dobbeltjernets kant går rigtigt ind i overfladen på skærehovedet. Korrekt montering er illustreret på Fig.12. (2) Læg høvljernholderen på den monterede enhed som vist på Fig.14, og fæstn den med de tre bolte. Forvis Dem om, at boltene er forsvarligt spændte. 9

11 Dansk (3) Drej skærehovedet rundt og monter den anden side på samme måde. 3. Indstilling af høvljernets højde: OBS: Forsøg aldrig at løsne justerklodsen, da denne er nøjagtigt justeret fra fabrikken. (1) Saml dobbeltjernet og høvljernet og fastgør enheden midlertidigt med maskinskruerne som vist på Fig.15. (2) Indsæt justerklodsens bladfjeder i hullet på dobbeltjernet og tryk fladfjederen fast i retningen, angivet ved pilen på Fig.16, indtil den smækker nøjagtigt på plads. (3) Hold nu justerklodsen med skæret pegende nedefter som vist på Fig.17, løsn de midlertigt fæstnede maskinskruer og skub jernet let nedefter med tommelen, indtil jernet netop berører pladen. OBS: Tryk ikke for voldsomt på jernet. For stort tryk kan medføre dårlig justering af jernets højde. (4) Sluttelig fastspændes jernet og dobbeltjernet igen med de to maskinskruer, og indstillingen af jernhøjden er nu fuldført. (5) Medens justerklodsen holdes som vist på Fig.18, skubbes dobbeltjernet opefter og fjernes fra justerklodsen. (6) Høvljernet er nu klart til at blive monteret på høvlen som beskrevet i afsnittet om montering af høvljernet. SKÆRPNING AF HØVLJERNENE Brugen af den i ekstratilbehør anførte bladskærpningsdel kan anbefales. (1) Skærpeenheden anvendes som følgber: Som vist på fig.19, kan 2 blade monteres på skærpeenheden på en gang, så en ensartet slibning sikres. Under slibningen holdes jernene således, at æggene berører slibestenen samtidigt som vist på Fig.20. (2) Slibningshyppighed: Hvor hyppigt høvljernene behøver slibning afhænger af emnets kvalitet (trætype) og skæredybden. Dog bør jernene i almindelighed slibes efter ca.500 m s høvling. (3) Høvljernenes slibetolerance: Som vist på Fig.21, har høvljernene en slibetolerance på 3,5 mm, dvs. høvljernet kan genopslibes indtil jernets samlede højde er reduceret til 27 mm. (4) Slibestenen: Hvis en våd-slibesten er for hånden, vædes denne godt før brugen. Da en slibesten kan blive slidt ved gentagen brug, bør dens overflade jævnligt udglattes. speciel høj præcision. Hvis disse dele behandles uforsigtigt eller udsættes for hårdt slag, kan dette medføre forringet præcision og nedsat skæreevne. Disse dele må derfor behandles med særlig omhu. 3. Eftersyn af monteringsskruerne: Efterse regelmæssigt alle monteringsskruer og sørg for, at de er ordentligt strammet. Er nogen af skruerne løse, bør de strammes øjeblikkeligt. Forsømmelse i så henseende kan medføre alvorlig risiko. 4. Eftersyn af kulbørsterne: (Fig.22) Maskinen anvender kulbørster, som er sliddele. Da en udslidt kulbørste kan forårsage maskinskade, udskift kulbørsterne når de er slidt ned til slidgrænsen. Hold desuden altid kulbørsterne rene og sørg for, at de glider frit i kulholderne. 5. Udskiftning af kulbørster: Afmonter børstehætten med en skruetrækker. Kulbørsten kan herefter nemt fjernes. 6. Vedligeholdelse af motoren: Motordelen er værktøjets hjerte. Sørg for, at denne ikke beskadiges og holdes fri for fugt og olie. BEMÆRK: Grundet HITACHI s løbende forskning ob udvikling, kan bemeldte specifikationer ændres uden forudgående varsel. Information om luftbåren støj og vibration. De målte værdier er fastsat i overensstemmelse med EN Det typiske A-vægtede lydtryksniveau: 90 db (A) Det typiske A-vægtede lydniveau 103 db (A) Brug høreværn. Det typiske, vægtede kvadratrods effektive accelerationsværdi overstiger ikke 2,5 m/s 2. VEDLIGEHOLDELSE OG EFTERSYN 1. Eftersyn af høvljernene: Fortsat brug af sløve eller beskadigede høvljern vil resultere i mindre effektiv høvling og kan forårsage overbelastning af effektiv høvling og kan forårsage overbelastning af motoren. Skærp eller udskift jernene så ofte som det er nødvendigt. 2. Behandling: OBS: Fronten og den bageste del af basen samt justeringsknappen er fremstillede for opnåelse af 10

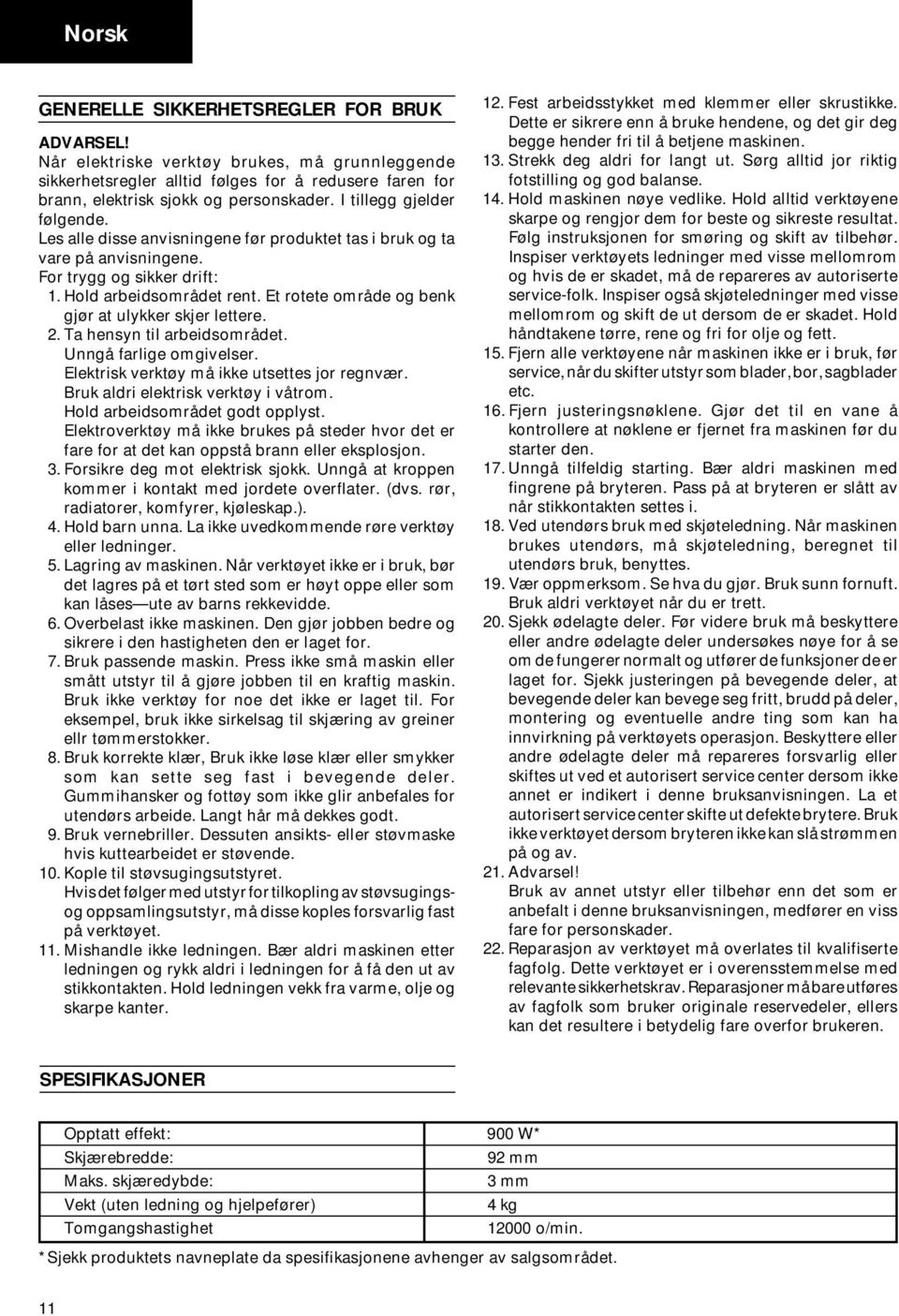

12 Norsk GENERELLE SIKKERHETSREGLER FOR BRUK ADVARSEL! Når elektriske verktøy brukes, må grunnleggende sikkerhetsregler alltid følges for å redusere faren for brann, elektrisk sjokk og personskader. I tillegg gjelder følgende. Les alle disse anvisningene før produktet tas i bruk og ta vare på anvisningene. For trygg og sikker drift: 1. Hold arbeidsområdet rent. Et rotete område og benk gjør at ulykker skjer lettere. 2. Ta hensyn til arbeidsområdet. Unngå farlige omgivelser. Elektrisk verktøy må ikke utsettes jor regnvær. Bruk aldri elektrisk verktøy i våtrom. Hold arbeidsområdet godt opplyst. Elektroverktøy må ikke brukes på steder hvor det er fare for at det kan oppstå brann eller eksplosjon. 3. Forsikre deg mot elektrisk sjokk. Unngå at kroppen kommer i kontakt med jordete overflater. (dvs. rør, radiatorer, komfyrer, kjøleskap.). 4. Hold barn unna. La ikke uvedkommende røre verktøy eller ledninger. 5. Lagring av maskinen. Når verktøyet ikke er i bruk, bør det lagres på et tørt sted som er høyt oppe eller som kan låses ute av barns rekkevidde. 6. Overbelast ikke maskinen. Den gjør jobben bedre og sikrere i den hastigheten den er laget for. 7. Bruk passende maskin. Press ikke små maskin eller smått utstyr til å gjøre jobben til en kraftig maskin. Bruk ikke verktøy for noe det ikke er laget til. For eksempel, bruk ikke sirkelsag til skjæring av greiner ellr tømmerstokker. 8. Bruk korrekte klær, Bruk ikke løse klær eller smykker som kan sette seg fast i bevegende deler. Gummihansker og fottøy som ikke glir anbefales for utendørs arbeide. Langt hår må dekkes godt. 9. Bruk vernebriller. Dessuten ansikts- eller støvmaske hvis kuttearbeidet er støvende. 10. Kople til støvsugingsutstyret. Hvis det følger med utstyr for tilkopling av støvsugingsog oppsamlingsutstyr, må disse koples forsvarlig fast på verktøyet. 11. Mishandle ikke ledningen. Bær aldri maskinen etter ledningen og rykk aldri i ledningen for å få den ut av stikkontakten. Hold ledningen vekk fra varme, olje og skarpe kanter. 12. Fest arbeidsstykket med klemmer eller skrustikke. Dette er sikrere enn å bruke hendene, og det gir deg begge hender fri til å betjene maskinen. 13. Strekk deg aldri for langt ut. Sørg alltid jor riktig fotstilling og god balanse. 14. Hold maskinen nøye vedlike. Hold alltid verktøyene skarpe og rengjor dem for beste og sikreste resultat. Følg instruksjonen for smøring og skift av tilbehør. Inspiser verktøyets ledninger med visse mellomrom og hvis de er skadet, må de repareres av autoriserte service-folk. Inspiser også skjøteledninger med visse mellomrom og skift de ut dersom de er skadet. Hold håndtakene tørre, rene og fri for olje og fett. 15. Fjern alle verktøyene når maskinen ikke er i bruk, før service, når du skifter utstyr som blader, bor, sagblader etc. 16. Fjern justeringsnøklene. Gjør det til en vane å kontrollere at nøklene er fjernet fra maskinen før du starter den. 17. Unngå tilfeldig starting. Bær aldri maskinen med fingrene på bryteren. Pass på at bryteren er slått av når stikkontakten settes i. 18. Ved utendørs bruk med skjøteledning. Når maskinen brukes utendørs, må skjøteledning, beregnet til utendørs bruk, benyttes. 19.Vær oppmerksom. Se hva du gjør. Bruk sunn fornuft. Bruk aldri verktøyet når du er trett. 20. Sjekk ødelagte deler. Før videre bruk må beskyttere eller andre ødelagte deler undersøkes nøye for å se om de fungerer normalt og utfører de funksjoner de er laget for. Sjekk justeringen på bevegende deler, at bevegende deler kan bevege seg fritt, brudd på deler, montering og eventuelle andre ting som kan ha innvirkning på verktøyets operasjon. Beskyttere eller andre ødelagte deler må repareres forsvarlig eller skiftes ut ved et autorisert service center dersom ikke annet er indikert i denne bruksanvisningen. La et autorisert service center skifte ut defekte brytere. Bruk ikke verktøyet dersom bryteren ikke kan slå strømmen på og av. 21. Advarsel! Bruk av annet utstyr eller tilbehør enn det som er anbefalt i denne bruksanvisningen, medfører en viss fare for personskader. 22. Reparasjon av verktøyet må overlates til kvalifiserte fagfolg. Dette verktøyet er i overensstemmelse med relevante sikkerhetskrav. Reparasjoner må bare utføres av fagfolk som bruker originale reservedeler, ellers kan det resultere i betydelig fare overfor brukeren. SPESIFIKASJONER Opptatt effekt: 900 W* Skjærebredde: 92 mm Maks. skjæredybde: 3 mm Vekt (uten ledning og hjelpefører) 4 kg Tomgangshastighet o/min. *Sjekk produktets navneplate da spesifikasjonene avhenger av salgsområdet. 11

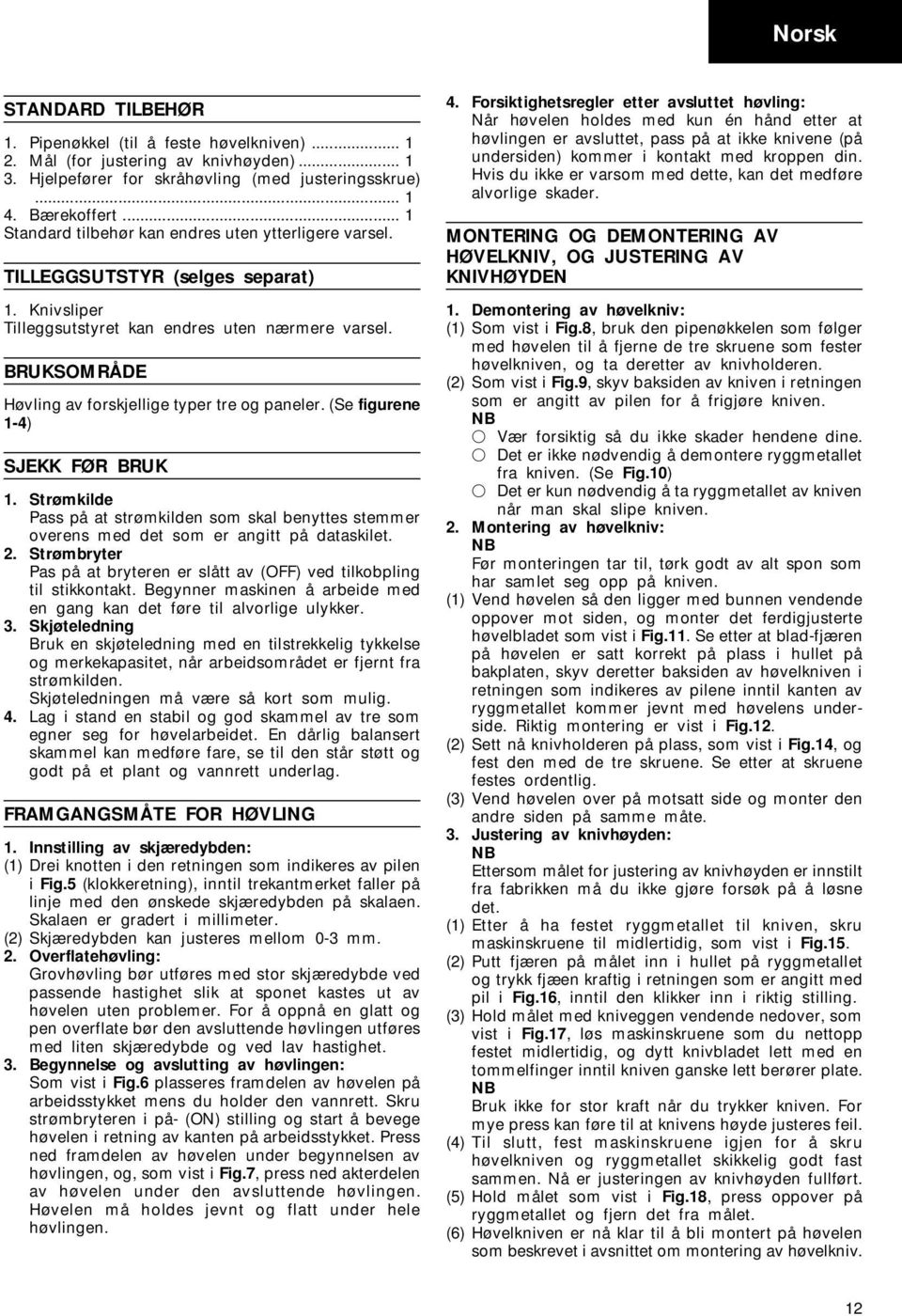

13 Norsk STANDARD TILBEHØR 1. Pipenøkkel (til å feste høvelkniven) Mål (for justering av knivhøyden) Hjelpefører for skråhøvling (med justeringsskrue) Bærekoffert... 1 Standard tilbehør kan endres uten ytterligere varsel. TILLEGGSUTSTYR (selges separat) 1. Knivsliper Tilleggsutstyret kan endres uten nærmere varsel. BRUKSOMRÅDE Høvling av forskjellige typer tre og paneler. (Se figurene 1-4) SJEKK FØR BRUK 1. Strømkilde Pass på at strømkilden som skal benyttes stemmer overens med det som er angitt på dataskilet. 2. Strømbryter Pas på at bryteren er slått av (OFF) ved tilkobpling til stikkontakt. Begynner maskinen å arbeide med en gang kan det føre til alvorlige ulykker. 3. Skjøteledning Bruk en skjøteledning med en tilstrekkelig tykkelse og merkekapasitet, når arbeidsområdet er fjernt fra strømkilden. Skjøteledningen må være så kort som mulig. 4. Lag i stand en stabil og god skammel av tre som egner seg for høvelarbeidet. En dårlig balansert skammel kan medføre fare, se til den står støtt og godt på et plant og vannrett underlag. FRAMGANGSMÅTE FOR HØVLING 1. Innstilling av skjæredybden: (1) Drei knotten i den retningen som indikeres av pilen i Fig.5 (klokkeretning), inntil trekantmerket faller på linje med den ønskede skjæredybden på skalaen. Skalaen er gradert i millimeter. (2) Skjæredybden kan justeres mellom 0-3 mm. 2. Overflatehøvling: Grovhøvling bør utføres med stor skjæredybde ved passende hastighet slik at sponet kastes ut av høvelen uten problemer. For å oppnå en glatt og pen overflate bør den avsluttende høvlingen utføres med liten skjæredybde og ved lav hastighet. 3. Begynnelse og avslutting av høvlingen: Som vist i Fig.6 plasseres framdelen av høvelen på arbeidsstykket mens du holder den vannrett. Skru strømbryteren i på- (ON) stilling og start å bevege høvelen i retning av kanten på arbeidsstykket. Press ned framdelen av høvelen under begynnelsen av høvlingen, og, som vist i Fig.7, press ned akterdelen av høvelen under den avsluttende høvlingen. Høvelen må holdes jevnt og flatt under hele høvlingen. 4. Forsiktighetsregler etter avsluttet høvling: Når høvelen holdes med kun én hånd etter at høvlingen er avsluttet, pass på at ikke knivene (på undersiden) kommer i kontakt med kroppen din. Hvis du ikke er varsom med dette, kan det medføre alvorlige skader. MONTERING OG DEMONTERING AV HØVELKNIV, OG JUSTERING AV KNIVHØYDEN 1. Demontering av høvelkniv: (1) Som vist i Fig.8, bruk den pipenøkkelen som følger med høvelen til å fjerne de tre skruene som fester høvelkniven, og ta deretter av knivholderen. (2) Som vist i Fig.9, skyv baksiden av kniven i retningen som er angitt av pilen for å frigjøre kniven. NB Vær forsiktig så du ikke skader hendene dine. Det er ikke nødvendig å demontere ryggmetallet fra kniven. (Se Fig.10) Det er kun nødvendig å ta ryggmetallet av kniven når man skal slipe kniven. 2. Montering av høvelkniv: NB Før monteringen tar til, tørk godt av alt spon som har samlet seg opp på kniven. (1) Vend høvelen så den ligger med bunnen vendende oppover mot siden, og monter det ferdigjusterte høvelbladet som vist i Fig.11. Se etter at blad-fjæren på høvelen er satt korrekt på plass i hullet på bakplaten, skyv deretter baksiden av høvelkniven i retningen som indikeres av pilene inntil kanten av ryggmetallet kommer jevnt med høvelens underside. Riktig montering er vist i Fig.12. (2) Sett nå knivholderen på plass, som vist i Fig.14, og fest den med de tre skruene. Se etter at skruene festes ordentlig. (3) Vend høvelen over på motsatt side og monter den andre siden på samme måte. 3. Justering av knivhøyden: NB Ettersom målet for justering av knivhøyden er innstilt fra fabrikken må du ikke gjøre forsøk på å løsne det. (1) Etter å ha festet ryggmetallet til kniven, skru maskinskruene til midlertidig, som vist i Fig.15. (2) Putt fjæren på målet inn i hullet på ryggmetallet og trykk fjæen kraftig i retningen som er angitt med pil i Fig.16, inntil den klikker inn i riktig stilling. (3) Hold målet med kniveggen vendende nedover, som vist i Fig.17, løs maskinskruene som du nettopp festet midlertidig, og dytt knivbladet lett med en tommelfinger inntil kniven ganske lett berører plate. NB Bruk ikke for stor kraft når du trykker kniven. For mye press kan føre til at knivens høyde justeres feil. (4) Til slutt, fest maskinskruene igjen for å skru høvelkniven og ryggmetallet skikkelig godt fast sammen. Nå er justeringen av knivhøyden fullført. (5) Hold målet som vist i Fig.18, press oppover på ryggmetallet og fjern det fra målet. (6) Høvelkniven er nå klar til å bli montert på høvelen som beskrevet i avsnittet om montering av høvelkniv. 12

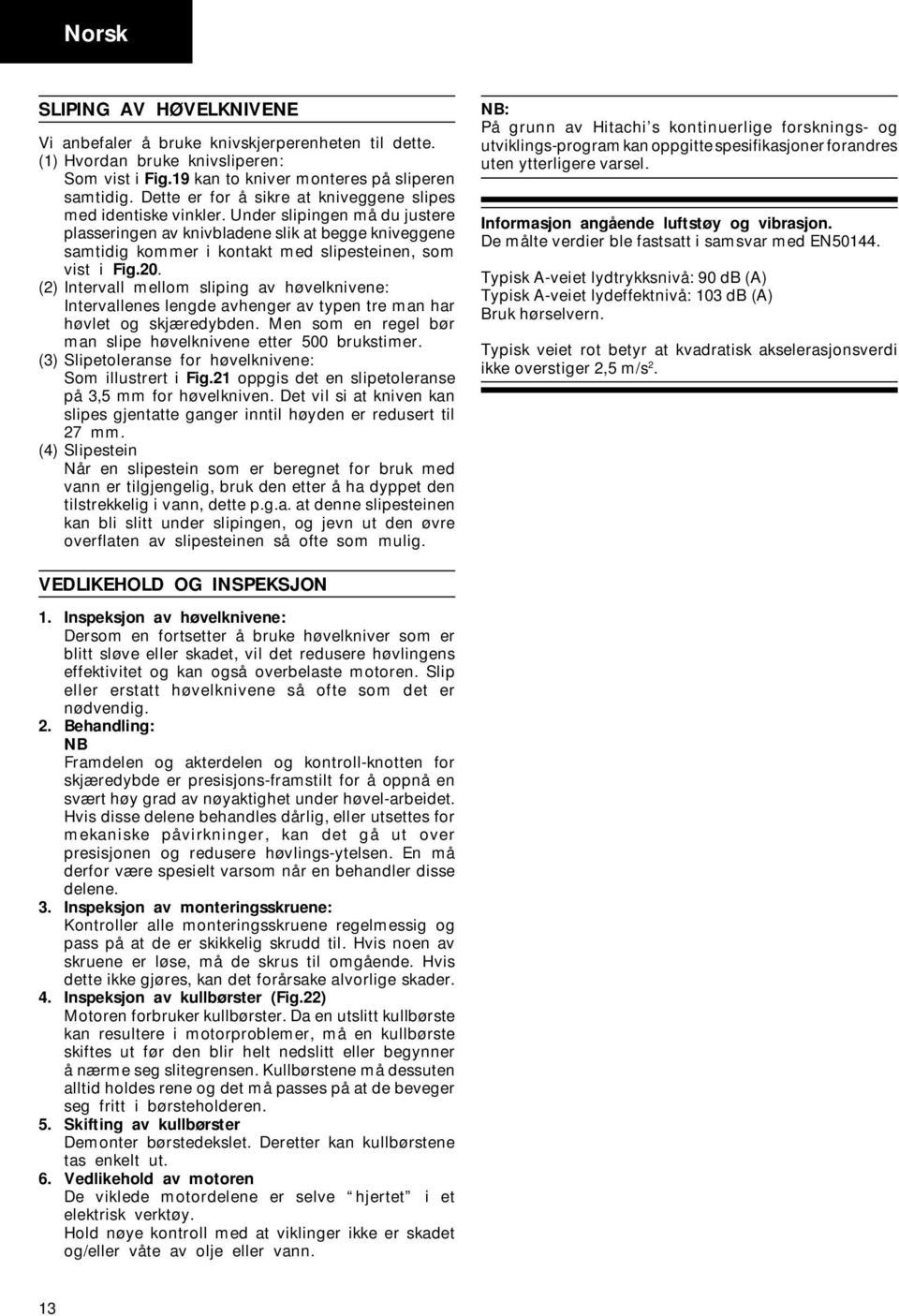

14 Norsk SLIPING AV HØVELKNIVENE Vi anbefaler å bruke knivskjerperenheten til dette. (1) Hvordan bruke knivsliperen: Som vist i Fig.19 kan to kniver monteres på sliperen samtidig. Dette er for å sikre at kniveggene slipes med identiske vinkler. Under slipingen må du justere plasseringen av knivbladene slik at begge kniveggene samtidig kommer i kontakt med slipesteinen, som vist i Fig.20. (2) Intervall mellom sliping av høvelknivene: Intervallenes lengde avhenger av typen tre man har høvlet og skjæredybden. Men som en regel bør man slipe høvelknivene etter 500 brukstimer. (3) Slipetoleranse for høvelknivene: Som illustrert i Fig.21 oppgis det en slipetoleranse på 3,5 mm for høvelkniven. Det vil si at kniven kan slipes gjentatte ganger inntil høyden er redusert til 27 mm. (4) Slipestein Når en slipestein som er beregnet for bruk med vann er tilgjengelig, bruk den etter å ha dyppet den tilstrekkelig i vann, dette p.g.a. at denne slipesteinen kan bli slitt under slipingen, og jevn ut den øvre overflaten av slipesteinen så ofte som mulig. NB: På grunn av Hitachi s kontinuerlige forsknings- og utviklings-program kan oppgitte spesifikasjoner forandres uten ytterligere varsel. Informasjon angående luftstøy og vibrasjon. De målte verdier ble fastsatt i samsvar med EN Typisk A-veiet lydtrykksnivå: 90 db (A) Typisk A-veiet lydeffektnivå: 103 db (A) Bruk hørselvern. Typisk veiet rot betyr at kvadratisk akselerasjonsverdi ikke overstiger 2,5 m/s 2. VEDLIKEHOLD OG INSPEKSJON 1. Inspeksjon av høvelknivene: Dersom en fortsetter å bruke høvelkniver som er blitt sløve eller skadet, vil det redusere høvlingens effektivitet og kan også overbelaste motoren. Slip eller erstatt høvelknivene så ofte som det er nødvendig. 2. Behandling: NB Framdelen og akterdelen og kontroll-knotten for skjæredybde er presisjons-framstilt for å oppnå en svært høy grad av nøyaktighet under høvel-arbeidet. Hvis disse delene behandles dårlig, eller utsettes for mekaniske påvirkninger, kan det gå ut over presisjonen og redusere høvlings-ytelsen. En må derfor være spesielt varsom når en behandler disse delene. 3. Inspeksjon av monteringsskruene: Kontroller alle monteringsskruene regelmessig og pass på at de er skikkelig skrudd til. Hvis noen av skruene er løse, må de skrus til omgående. Hvis dette ikke gjøres, kan det forårsake alvorlige skader. 4. Inspeksjon av kullbørster (Fig.22) Motoren forbruker kullbørster. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut før den blir helt nedslitt eller begynner å nærme seg slitegrensen. Kullbørstene må dessuten alltid holdes rene og det må passes på at de beveger seg fritt i børsteholderen. 5. Skifting av kullbørster Demonter børstedekslet. Deretter kan kullbørstene tas enkelt ut. 6. Vedlikehold av motoren De viklede motordelene er selve hjertet i et elektrisk verktøy. Hold nøye kontroll med at viklinger ikke er skadet og/eller våte av olje eller vann. 13

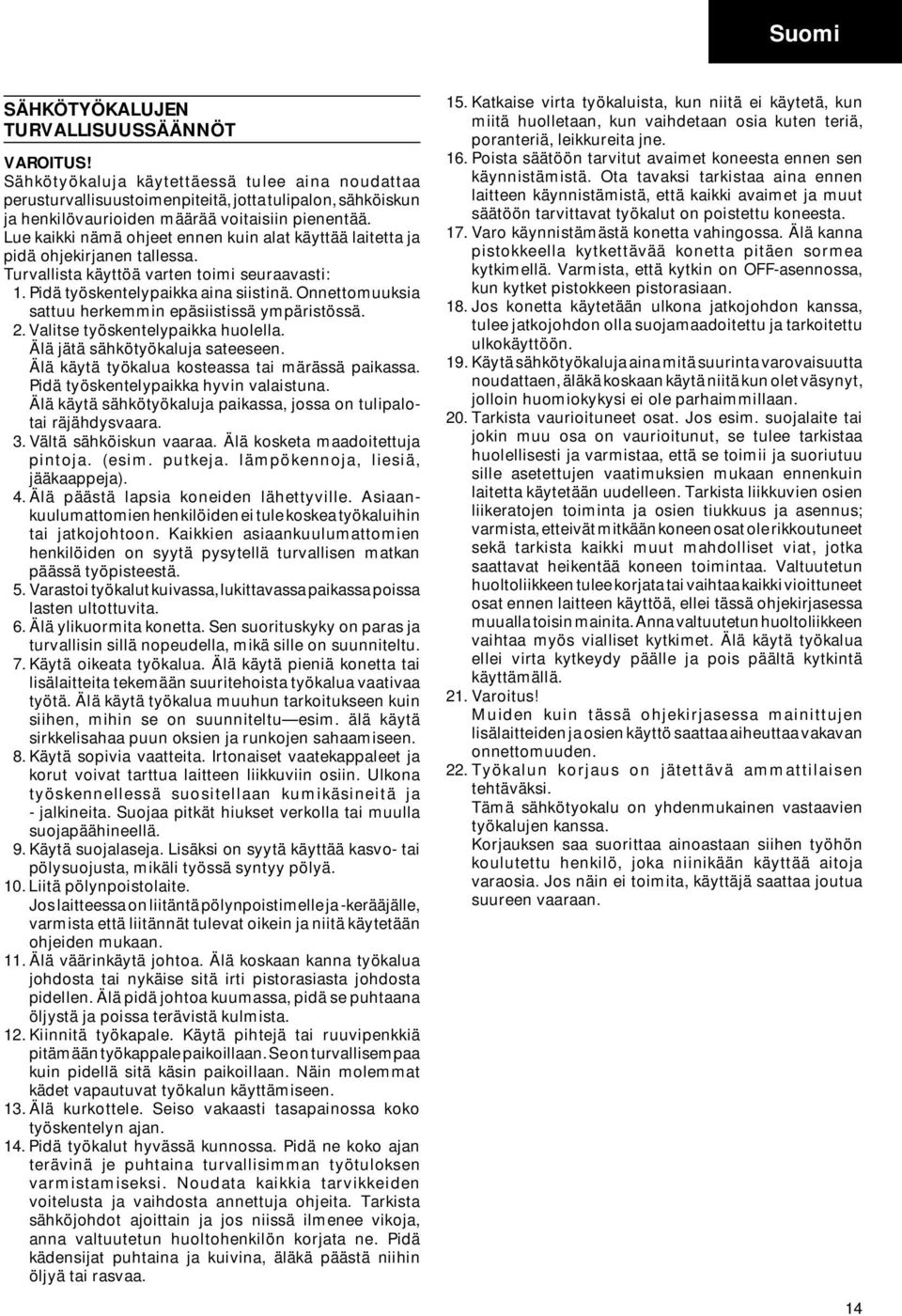

15 Suomi SÄHKÖTYÖKALUJEN TURVALLISUUSSÄÄNNÖT VAROITUS! Sähkötyökaluja käytettäessä tulee aina noudattaa perusturvallisuustoimenpiteitä, jotta tulipalon, sähköiskun ja henkilövaurioiden määrää voitaisiin pienentää. Lue kaikki nämä ohjeet ennen kuin alat käyttää laitetta ja pidä ohjekirjanen tallessa. Turvallista käyttöä varten toimi seuraavasti: 1.Pidä työskentelypaikka aina siistinä. Onnettomuuksia sattuu herkemmin epäsiistissä ympäristössä. 2. Valitse työskentelypaikka huolella. Älä jätä sähkötyökaluja sateeseen. Älä käytä työkalua kosteassa tai märässä paikassa. Pidä työskentelypaikka hyvin valaistuna. Älä käytä sähkötyökaluja paikassa, jossa on tulipalotai räjähdysvaara. 3.Vältä sähköiskun vaaraa. Älä kosketa maadoitettuja pintoja. (esim. putkeja. lämpökennoja, liesiä, jääkaappeja). 4. Älä päästä lapsia koneiden lähettyville. Asiaankuulumattomien henkilöiden ei tule koskea työkaluihin tai jatkojohtoon. Kaikkien asiaankuulumattomien henkilöiden on syytä pysytellä turvallisen matkan päässä työpisteestä. 5. Varastoi työkalut kuivassa, lukittavassa paikassa poissa lasten ultottuvita. 6.Älä ylikuormita konetta. Sen suorituskyky on paras ja turvallisin sillä nopeudella, mikä sille on suunniteltu. 7.Käytä oikeata työkalua. Älä käytä pieniä konetta tai lisälaitteita tekemään suuritehoista työkalua vaativaa työtä. Älä käytä työkalua muuhun tarkoitukseen kuin siihen, mihin se on suunniteltu esim. älä käytä sirkkelisahaa puun oksien ja runkojen sahaamiseen. 8.Käytä sopivia vaatteita. Irtonaiset vaatekappaleet ja korut voivat tarttua laitteen liikkuviin osiin. Ulkona työskennellessä suositellaan kumikäsineitä ja - jalkineita. Suojaa pitkät hiukset verkolla tai muulla suojapäähineellä. 9. Käytä suojalaseja. Lisäksi on syytä käyttää kasvo- tai pölysuojusta, mikäli työssä syntyy pölyä. 10. Liitä pölynpoistolaite. Jos laitteessa on liitäntä pölynpoistimelle ja -kerääjälle, varmista että liitännät tulevat oikein ja niitä käytetään ohjeiden mukaan. 11. Älä väärinkäytä johtoa. Älä koskaan kanna työkalua johdosta tai nykäise sitä irti pistorasiasta johdosta pidellen. Älä pidä johtoa kuumassa, pidä se puhtaana öljystä ja poissa terävistä kulmista. 12. Kiinnitä työkapale. Käytä pihtejä tai ruuvipenkkiä pitämään työkappale paikoillaan. Se on turvallisempaa kuin pidellä sitä käsin paikoillaan. Näin molemmat kädet vapautuvat työkalun käyttämiseen. 13. Älä kurkottele. Seiso vakaasti tasapainossa koko työskentelyn ajan. 14.Pidä työkalut hyvässä kunnossa. Pidä ne koko ajan terävinä je puhtaina turvallisimman työtuloksen varmistamiseksi. Noudata kaikkia tarvikkeiden voitelusta ja vaihdosta annettuja ohjeita. Tarkista sähköjohdot ajoittain ja jos niissä ilmenee vikoja, anna valtuutetun huoltohenkilön korjata ne. Pidä kädensijat puhtaina ja kuivina, äläkä päästä niihin öljyä tai rasvaa. 15. Katkaise virta työkaluista, kun niitä ei käytetä, kun miitä huolletaan, kun vaihdetaan osia kuten teriä, poranteriä, leikkureita jne. 16. Poista säätöön tarvitut avaimet koneesta ennen sen käynnistämistä. Ota tavaksi tarkistaa aina ennen laitteen käynnistämistä, että kaikki avaimet ja muut säätöön tarvittavat työkalut on poistettu koneesta. 17. Varo käynnistämästä konetta vahingossa. Älä kanna pistokkeella kytkettävää konetta pitäen sormea kytkimellä. Varmista, että kytkin on OFF-asennossa, kun kytket pistokkeen pistorasiaan. 18. Jos konetta käytetään ulkona jatkojohdon kanssa, tulee jatkojohdon olla suojamaadoitettu ja tarkoitettu ulkokäyttöön. 19. Käytä sähkötyökaluja aina mitä suurinta varovaisuutta noudattaen, äläkä koskaan käytä niitä kun olet väsynyt, jolloin huomiokykysi ei ole parhaimmillaan. 20. Tarkista vaurioituneet osat. Jos esim. suojalaite tai jokin muu osa on vaurioitunut, se tulee tarkistaa huolellisesti ja varmistaa, että se toimii ja suoriutuu sille asetettujen vaatimuksien mukaan ennenkuin laitetta käytetään uudelleen. Tarkista liikkuvien osien liikeratojen toiminta ja osien tiukkuus ja asennus; varmista, etteivät mitkään koneen osat ole rikkoutuneet sekä tarkista kaikki muut mahdolliset viat, jotka saattavat heikentää koneen toimintaa. Valtuutetun huoltoliikkeen tulee korjata tai vaihtaa kaikki vioittuneet osat ennen laitteen käyttöä, ellei tässä ohjekirjasessa muualla toisin mainita. Anna valtuutetun huoltoliikkeen vaihtaa myös vialliset kytkimet. Älä käytä työkalua ellei virta kytkeydy päälle ja pois päältä kytkintä käyttämällä. 21. Varoitus! Muiden kuin tässä ohjekirjasessa mainittujen lisälaitteiden ja osien käyttö saattaa aiheuttaa vakavan onnettomuuden. 22. Työkalun korjaus on jätettävä ammattilaisen tehtäväksi. Tämä sähkötyokalu on yhdenmukainen vastaavien työkalujen kanssa. Korjauksen saa suorittaa ainoastaan siihen työhön koulutettu henkilö, joka niinikään käyttää aitoja varaosia. Jos näin ei toimita, käyttäjä saattaa joutua suureen vaaraan. 14

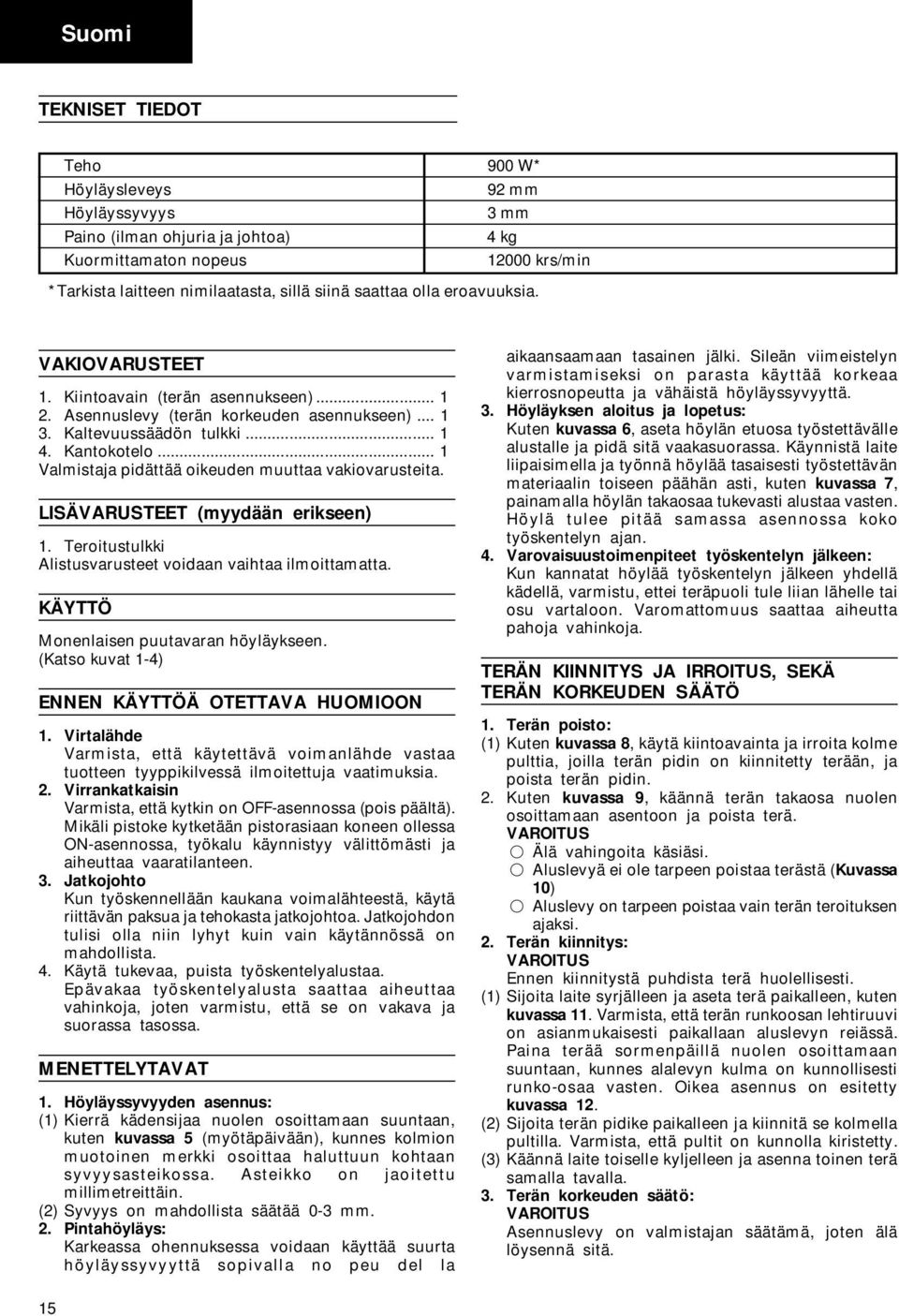

16 Suomi TEKNISET TIEDOT Teho 900 W* Höyläysleveys 92 mm Höyläyssyvyys 3 mm Paino (ilman ohjuria ja johtoa) 4 kg Kuormittamaton nopeus krs/min *Tarkista laitteen nimilaatasta, sillä siinä saattaa olla eroavuuksia. VAKIOVARUSTEET 1. Kiintoavain (terän asennukseen) Asennuslevy (terän korkeuden asennukseen) Kaltevuussäädön tulkki Kantokotelo... 1 Valmistaja pidättää oikeuden muuttaa vakiovarusteita. LISÄVARUSTEET (myydään erikseen) 1. Teroitustulkki Alistusvarusteet voidaan vaihtaa ilmoittamatta. KÄYTTÖ Monenlaisen puutavaran höyläykseen. (Katso kuvat 1-4) ENNEN KÄYTTÖÄ OTETTAVA HUOMIOON 1. Virtalähde Varmista, että käytettävä voimanlähde vastaa tuotteen tyyppikilvessä ilmoitettuja vaatimuksia. 2. Virrankatkaisin Varmista, että kytkin on OFF-asennossa (pois päältä). Mikäli pistoke kytketään pistorasiaan koneen ollessa ON-asennossa, työkalu käynnistyy välittömästi ja aiheuttaa vaaratilanteen. 3. Jatkojohto Kun työskennellään kaukana voimalähteestä, käytä riittävän paksua ja tehokasta jatkojohtoa. Jatkojohdon tulisi olla niin lyhyt kuin vain käytännössä on mahdollista. 4. Käytä tukevaa, puista työskentelyalustaa. Epävakaa työskentelyalusta saattaa aiheuttaa vahinkoja, joten varmistu, että se on vakava ja suorassa tasossa. MENETTELYTAVAT 1. Höyläyssyvyyden asennus: (1) Kierrä kädensijaa nuolen osoittamaan suuntaan, kuten kuvassa 5 (myötäpäivään), kunnes kolmion muotoinen merkki osoittaa haluttuun kohtaan syvyysasteikossa. Asteikko on jaoitettu millimetreittäin. (2) Syvyys on mahdollista säätää 0-3 mm. 2. Pintahöyläys: Karkeassa ohennuksessa voidaan käyttää suurta höyläyssyvyyttä sopivalla no peu del la aikaansaamaan tasainen jälki. Sileän viimeistelyn varmistamiseksi on parasta käyttää korkeaa kierrosnopeutta ja vähäistä höyläyssyvyyttä. 3. Höyläyksen aloitus ja lopetus: Kuten kuvassa 6, aseta höylän etuosa työstettävälle alustalle ja pidä sitä vaakasuorassa. Käynnistä laite liipaisimella ja työnnä höylää tasaisesti työstettävän materiaalin toiseen päähän asti, kuten kuvassa 7, painamalla höylän takaosaa tukevasti alustaa vasten. Höylä tulee pitää samassa asennossa koko työskentelyn ajan. 4. Varovaisuustoimenpiteet työskentelyn jälkeen: Kun kannatat höylää työskentelyn jälkeen yhdellä kädellä, varmistu, ettei teräpuoli tule liian lähelle tai osu vartaloon. Varomattomuus saattaa aiheutta pahoja vahinkoja. TERÄN KIINNITYS JA IRROITUS, SEKÄ TERÄN KORKEUDEN SÄÄTÖ 1. Terän poisto: (1) Kuten kuvassa 8, käytä kiintoavainta ja irroita kolme pulttia, joilla terän pidin on kiinnitetty terään, ja poista terän pidin. 2. Kuten kuvassa 9, käännä terän takaosa nuolen osoittamaan asentoon ja poista terä. VAROITUS Älä vahingoita käsiäsi. Aluslevyä ei ole tarpeen poistaa terästä (Kuvassa 10) Aluslevy on tarpeen poistaa vain terän teroituksen ajaksi. 2. Terän kiinnitys: VAROITUS Ennen kiinnitystä puhdista terä huolellisesti. (1) Sijoita laite syrjälleen ja aseta terä paikalleen, kuten kuvassa 11. Varmista, että terän runkoosan lehtiruuvi on asianmukaisesti paikallaan aluslevyn reiässä. Paina terää sormenpäillä nuolen osoittamaan suuntaan, kunnes alalevyn kulma on kunnollisesti runko-osaa vasten. Oikea asennus on esitetty kuvassa 12. (2) Sijoita terän pidike paikalleen ja kiinnitä se kolmella pultilla. Varmista, että pultit on kunnolla kiristetty. (3) Käännä laite toiselle kyljelleen ja asenna toinen terä samalla tavalla. 3. Terän korkeuden säätö: VAROITUS Asennuslevy on valmistajan säätämä, joten älä löysennä sitä. 15

17 Suomi (1) Sijoitettuasi alalevyn terään, kiristä ne tilapäisesti toisiinsa koneruuveilla, kuten kuvassa 15. (2) Sijoita levyjousi alalevyn reikään ja paina jousta voimakkaasti nuolen osoittamaan suuntaan, kuten kuvassa 16, kunnes se napsahtaa oikeaan asentoonsa. (3) Kannattaen asennuslevyä terän reuna alaspäin suunnattuna, kuten kuvassa 17, löysennä tilapäisesti kiristetyt koneruuvit ja paina terää kevyesti peukalolla, kunnes se koskettaa kevyesti levyä. VAROITUS Älä paina terää voimakkaasti. Liian voimakas paino voi aiheuttaa teräkorkeuden väärän asennuksen. (4) Kiristä koneruuvit niin, että terä ja takalevy ovat kunnolla paikoillaan. Teränkorkeuden asennus on nyt suoritettu. (5) Pidä asennuslevyä kuvan 18 mukaisesti ja paina takalevyä ylöspäin niin, että se irtoaa asennuslevystä. (6) Terä voidaan nyt asentaa höylään niiden ohjeiden mukaan, jotka selitetään Terän kiinnityksessä TERÄN TEROITUS Suositellaan käytettäväksi lisävarusteena olevaa teroituspidintä. (1) Teroitustulkin käyttö Kuten kuvassa 19, kaksi terää voidaan kiinnittää teroitustulkkiin, jolla varmistetaan, että terä tulee teroitettua täsmälleen oikeaan kulmaan. Teroituksen aikana varmistu, että molemmat terät koskettavat hiomalaikkaa samanaikaisesti, kuten kuvassa 20. (2) Teroituksen toistovälit: Teroituksen toisto määräytyy työstettävän puun laadun ja höyläyssyvyyden mukaisesti. Keskimääräisesti teroitus tulee uusia aina 500mm höyläyksen jälkeen. (3) Hionnan määrä: Kuten kuvassa 21, maksimi hionnan määrä on 3,5 mm. Siis hiontaa voidaan toistaa kunnes terän leveys on 27 mm. (4) Hiomakivi: Käytä vesihiomakiveä jos mahdollista. Huolehdi, että hiomapinta on tasainen ja tasoita se niin usein kuin mahdollista. 4. Hiiliharjojen tarkistus (Kuva 22): Koneessa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kuluneet hiiliharjat voivat aiheuttaa moottorille häiriöitä, on syytä vaihtaa vanhat hiilet uusiin heti, kun ne ovat liian kuluneita tai lähellä kulumisrajaa (wear-limit). Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä. 5. Hiiliharjan vaihto: Irroita hiiliharja ruuvitaltalla. Hiiliharja on sitten helposti irroitettavissa. 6. Moottorin huolto: Mootorin käämi on sähkötyökalun sydän. Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen. HUOM: HITACHIn jatkuvasta tutkimus-ja kehitysohjelmasta johtuen edellä esitettyihin voi tulla muutoksia ilman ennakkoilmoitusta. Tietoja ilmavälitteisestä melusta ja tärinästä Saavutetut mitta-arvot määriteltiin EN50144-normin mukaan. Tyypiliinen A-painotteinen äänipainearvo: 90 db (A) Tyypiliinen A-painotteinen ääniteho: 103 db (A) Käytä kuulonsuojaimia. Tyypillinen painotettu keskineliökiihtymän juuriarvo ei ylitä 2,5 m/s 2. HUOLTO JA TARKISTUKSET 1. Terän tarkistus: Tylsien tai rikkinäisten terien käyttö heikentää työskentelyn tasoa ja saattaa aiheuttaa moottorin ylikuormitusta. Teroita tai uusi terät niin usein kuin on tarpeen. 2. Käsittely: VAROITUS Etutaso, takataso ja syvyyden säätönuppi on tarkasti koneistettu aikaansaamaan erittäin vaativaa laatua. Raju käsittely tai mekaaniset iskut saattavat aiheuttaa niiden vääntymisen ja huonontaa höyläyksen laatua. Edellämainittuja osia tulee käsitellä erityisellä huolella. 3. Kiinnitysruuvien takistus: Tarkista saännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen. 16

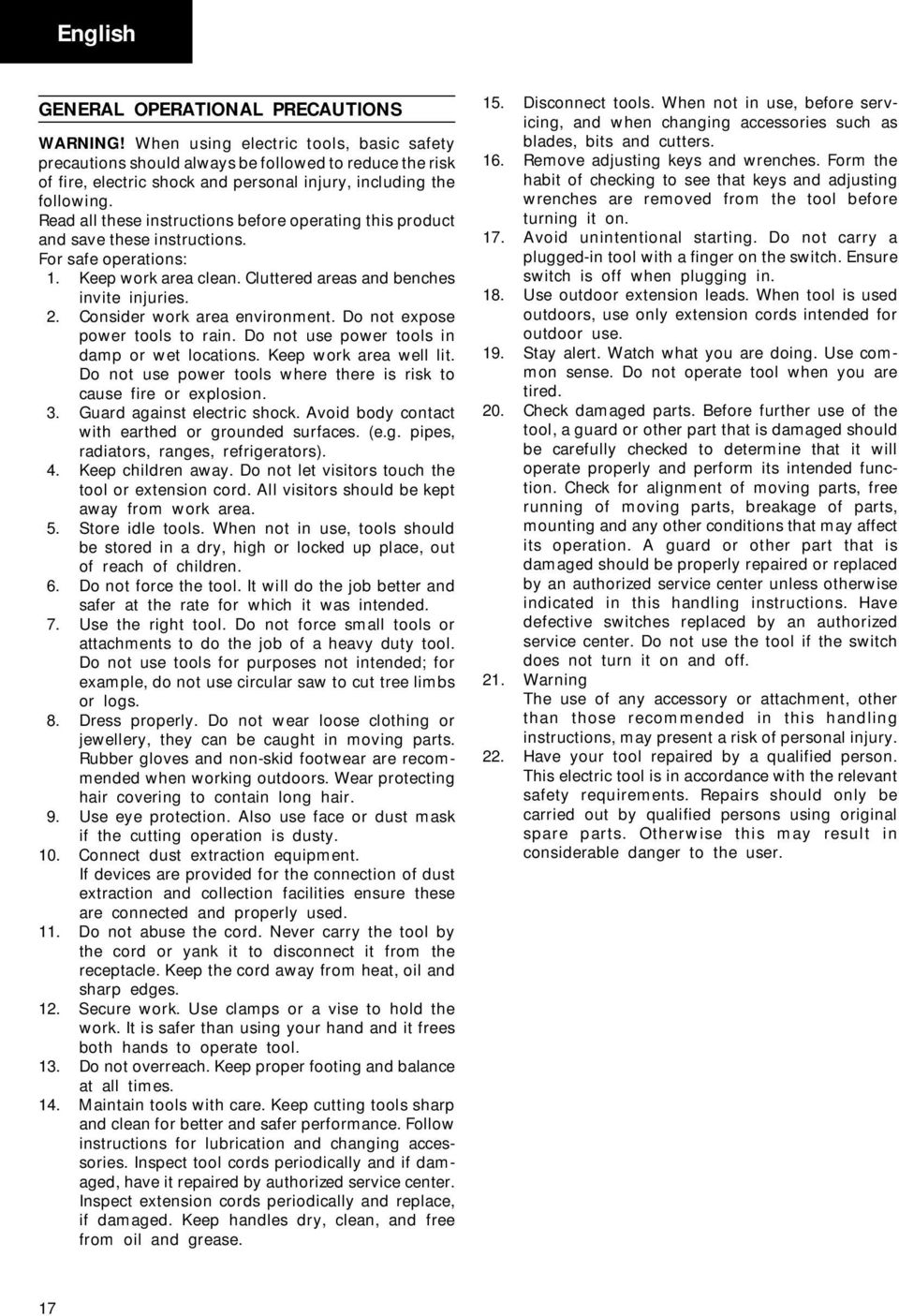

18 English GENERAL OPERATIONAL PRECAUTIONS WARNING! When using electric tools, basic safety precautions should always be followed to reduce the risk of fire, electric shock and personal injury, including the following. Read all these instructions before operating this product and save these instructions. For safe operations: 1. Keep work area clean. Cluttered areas and benches invite injuries. 2. Consider work area environment. Do not expose power tools to rain. Do not use power tools in damp or wet locations. Keep work area well lit. Do not use power tools where there is risk to cause fire or explosion. 3. Guard against electric shock. Avoid body contact with earthed or grounded surfaces. (e.g. pipes, radiators, ranges, refrigerators). 4. Keep children away. Do not let visitors touch the tool or extension cord. All visitors should be kept away from work area. 5. Store idle tools. When not in use, tools should be stored in a dry, high or locked up place, out of reach of children. 6. Do not force the tool. It will do the job better and safer at the rate for which it was intended. 7. Use the right tool. Do not force small tools or attachments to do the job of a heavy duty tool. Do not use tools for purposes not intended; for example, do not use circular saw to cut tree limbs or logs. 8. Dress properly. Do not wear loose clothing or jewellery, they can be caught in moving parts. Rubber gloves and non-skid footwear are recommended when working outdoors. Wear protecting hair covering to contain long hair. 9. Use eye protection. Also use face or dust mask if the cutting operation is dusty. 10. Connect dust extraction equipment. If devices are provided for the connection of dust extraction and collection facilities ensure these are connected and properly used. 11. Do not abuse the cord. Never carry the tool by the cord or yank it to disconnect it from the receptacle. Keep the cord away from heat, oil and sharp edges. 12. Secure work. Use clamps or a vise to hold the work. It is safer than using your hand and it frees both hands to operate tool. 13. Do not overreach. Keep proper footing and balance at all times. 14. Maintain tools with care. Keep cutting tools sharp and clean for better and safer performance. Follow instructions for lubrication and changing accessories. Inspect tool cords periodically and if damaged, have it repaired by authorized service center. Inspect extension cords periodically and replace, if damaged. Keep handles dry, clean, and free from oil and grease. 15. Disconnect tools. When not in use, before servicing, and when changing accessories such as blades, bits and cutters. 16. Remove adjusting keys and wrenches. Form the habit of checking to see that keys and adjusting wrenches are removed from the tool before turning it on. 17. Avoid unintentional starting. Do not carry a plugged-in tool with a finger on the switch. Ensure switch is off when plugging in. 18. Use outdoor extension leads. When tool is used outdoors, use only extension cords intended for outdoor use. 19. Stay alert. Watch what you are doing. Use common sense. Do not operate tool when you are tired. 20. Check damaged parts. Before further use of the tool, a guard or other part that is damaged should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, free running of moving parts, breakage of parts, mounting and any other conditions that may affect its operation. A guard or other part that is damaged should be properly repaired or replaced by an authorized service center unless otherwise indicated in this handling instructions. Have defective switches replaced by an authorized service center. Do not use the tool if the switch does not turn it on and off. 21. Warning The use of any accessory or attachment, other than those recommended in this handling instructions, may present a risk of personal injury. 22. Have your tool repaired by a qualified person. This electric tool is in accordance with the relevant safety requirements. Repairs should only be carried out by qualified persons using original spare parts. Otherwise this may result in considerable danger to the user. 17

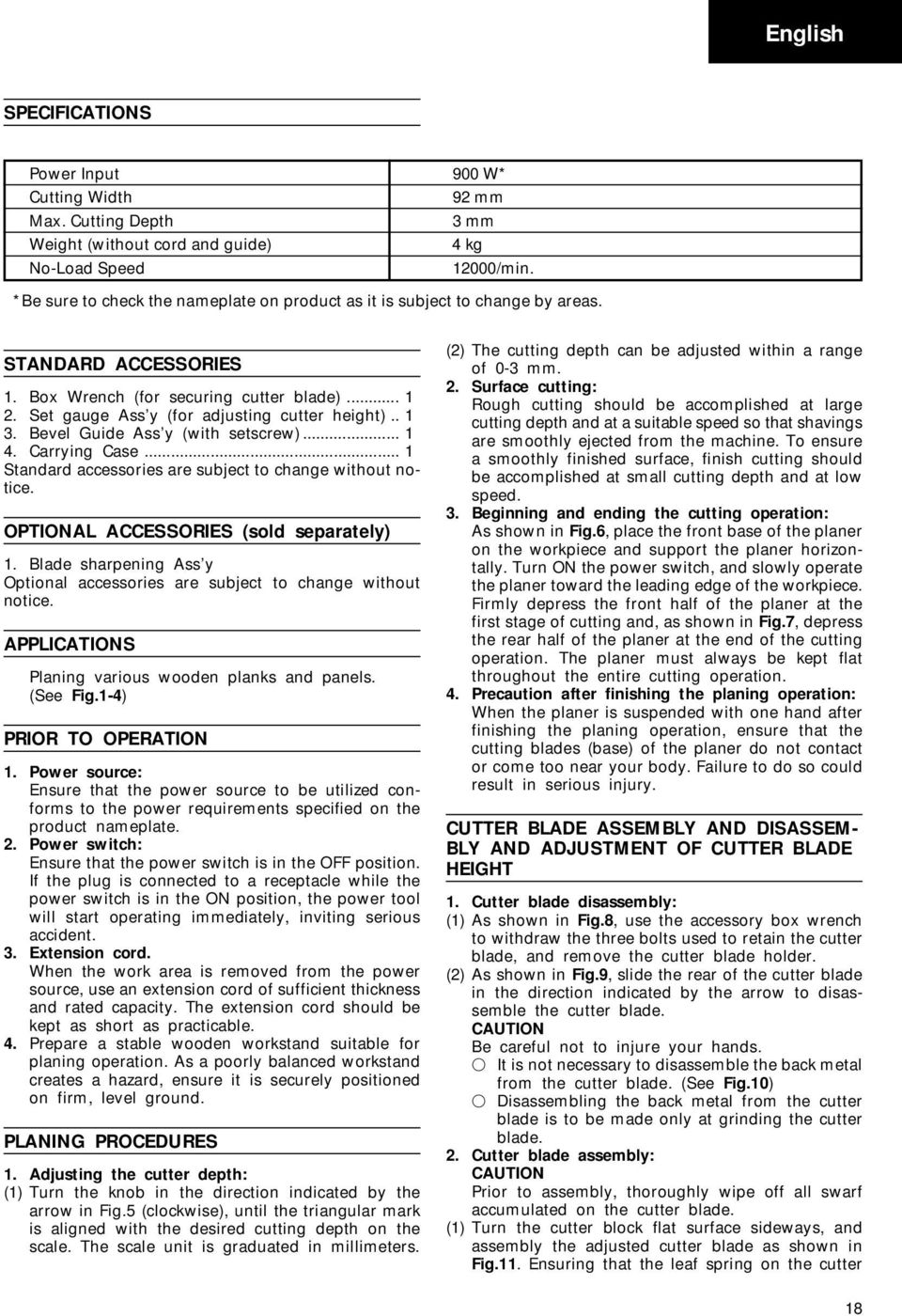

19 English SPECIFICATIONS Power Input 900 W* Cutting Width 92 mm Max. Cutting Depth 3 mm Weight (without cord and guide) 4 kg No-Load Speed 12000/min. *Be sure to check the nameplate on product as it is subject to change by areas. STANDARD ACCESSORIES 1. Box Wrench (for securing cutter blade) Set gauge Ass y (for adjusting cutter height) Bevel Guide Ass y (with setscrew) Carrying Case... 1 Standard accessories are subject to change without notice. OPTIONAL ACCESSORIES (sold separately) 1. Blade sharpening Ass y Optional accessories are subject to change without notice. APPLICATIONS Planing various wooden planks and panels. (See Fig.1-4) PRIOR TO OPERATION 1. Power source: Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate. 2. Power switch: Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, inviting serious accident. 3. Extension cord. When the work area is removed from the power source, use an extension cord of sufficient thickness and rated capacity. The extension cord should be kept as short as practicable. 4. Prepare a stable wooden workstand suitable for planing operation. As a poorly balanced workstand creates a hazard, ensure it is securely positioned on firm, level ground. PLANING PROCEDURES 1. Adjusting the cutter depth: (1) Turn the knob in the direction indicated by the arrow in Fig.5 (clockwise), until the triangular mark is aligned with the desired cutting depth on the scale. The scale unit is graduated in millimeters. (2) The cutting depth can be adjusted within a range of 0-3 mm. 2. Surface cutting: Rough cutting should be accomplished at large cutting depth and at a suitable speed so that shavings are smoothly ejected from the machine. To ensure a smoothly finished surface, finish cutting should be accomplished at small cutting depth and at low speed. 3. Beginning and ending the cutting operation: As shown in Fig.6, place the front base of the planer on the workpiece and support the planer horizontally. Turn ON the power switch, and slowly operate the planer toward the leading edge of the workpiece. Firmly depress the front half of the planer at the first stage of cutting and, as shown in Fig.7, depress the rear half of the planer at the end of the cutting operation. The planer must always be kept flat throughout the entire cutting operation. 4. Precaution after finishing the planing operation: When the planer is suspended with one hand after finishing the planing operation, ensure that the cutting blades (base) of the planer do not contact or come too near your body. Failure to do so could result in serious injury. CUTTER BLADE ASSEMBLY AND DISASSEM- BLY AND ADJUSTMENT OF CUTTER BLADE HEIGHT 1. Cutter blade disassembly: (1) As shown in Fig.8, use the accessory box wrench to withdraw the three bolts used to retain the cutter blade, and remove the cutter blade holder. (2) As shown in Fig.9, slide the rear of the cutter blade in the direction indicated by the arrow to disassemble the cutter blade. CAUTION Be careful not to injure your hands. It is not necessary to disassemble the back metal from the cutter blade. (See Fig.10) Disassembling the back metal from the cutter blade is to be made only at grinding the cutter blade. 2. Cutter blade assembly: CAUTION Prior to assembly, thoroughly wipe off all swarf accumulated on the cutter blade. (1) Turn the cutter block flat surface sideways, and assembly the adjusted cutter blade as shown in Fig.11. Ensuring that the leaf spring on the cutter 18

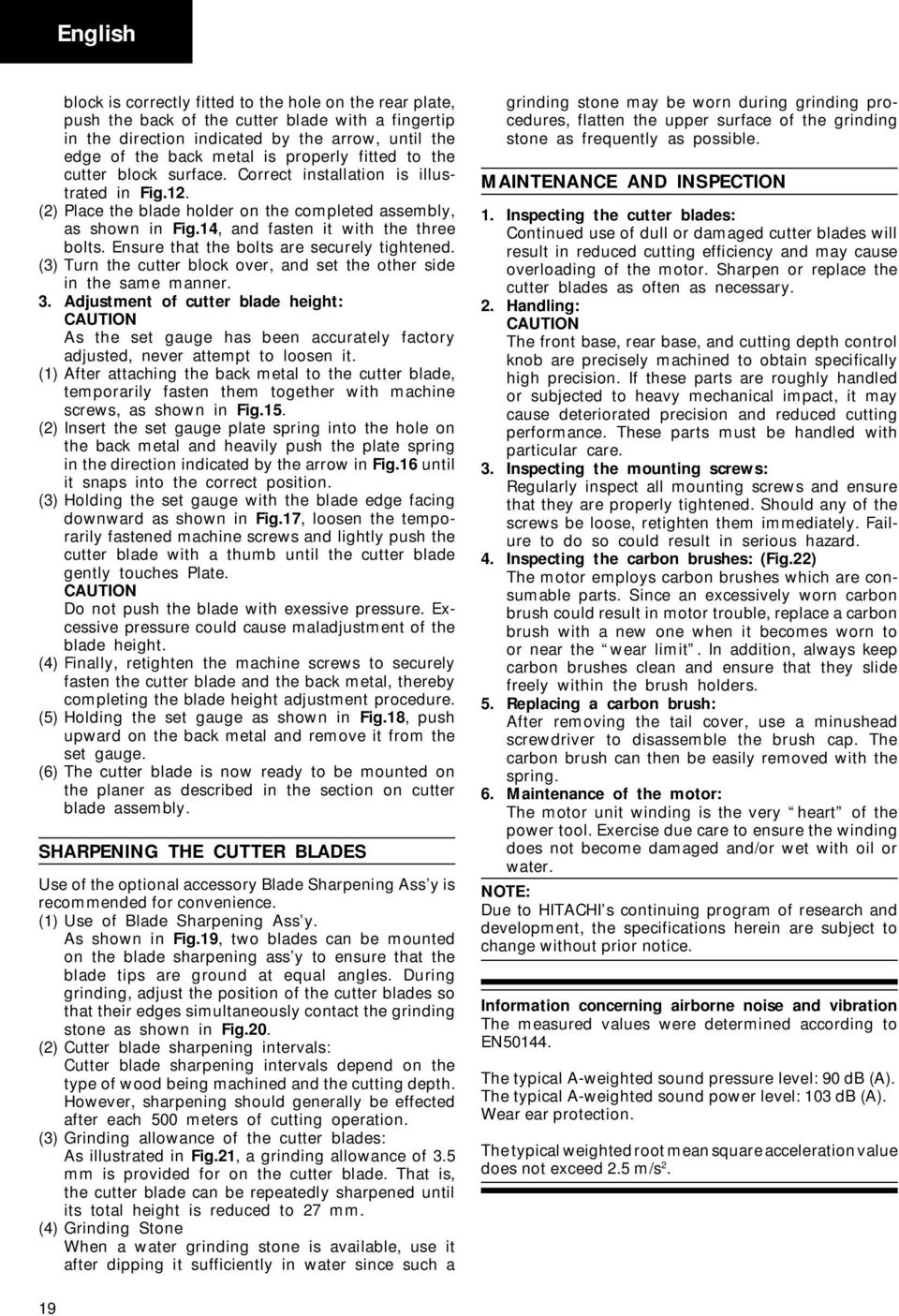

20 English block is correctly fitted to the hole on the rear plate, push the back of the cutter blade with a fingertip in the direction indicated by the arrow, until the edge of the back metal is properly fitted to the cutter block surface. Correct installation is illustrated in Fig.12. (2) Place the blade holder on the completed assembly, as shown in Fig.14, and fasten it with the three bolts. Ensure that the bolts are securely tightened. (3) Turn the cutter block over, and set the other side in the same manner. 3. Adjustment of cutter blade height: CAUTION As the set gauge has been accurately factory adjusted, never attempt to loosen it. (1) After attaching the back metal to the cutter blade, temporarily fasten them together with machine screws, as shown in Fig.15. (2) Insert the set gauge plate spring into the hole on the back metal and heavily push the plate spring in the direction indicated by the arrow in Fig.16 until it snaps into the correct position. (3) Holding the set gauge with the blade edge facing downward as shown in Fig.17, loosen the temporarily fastened machine screws and lightly push the cutter blade with a thumb until the cutter blade gently touches Plate. CAUTION Do not push the blade with exessive pressure. Excessive pressure could cause maladjustment of the blade height. (4) Finally, retighten the machine screws to securely fasten the cutter blade and the back metal, thereby completing the blade height adjustment procedure. (5) Holding the set gauge as shown in Fig.18, push upward on the back metal and remove it from the set gauge. (6) The cutter blade is now ready to be mounted on the planer as described in the section on cutter blade assembly. SHARPENING THE CUTTER BLADES Use of the optional accessory Blade Sharpening Ass y is recommended for convenience. (1) Use of Blade Sharpening Ass y. As shown in Fig.19, two blades can be mounted on the blade sharpening ass y to ensure that the blade tips are ground at equal angles. During grinding, adjust the position of the cutter blades so that their edges simultaneously contact the grinding stone as shown in Fig.20. (2) Cutter blade sharpening intervals: Cutter blade sharpening intervals depend on the type of wood being machined and the cutting depth. However, sharpening should generally be effected after each 500 meters of cutting operation. (3) Grinding allowance of the cutter blades: As illustrated in Fig.21, a grinding allowance of 3.5 mm is provided for on the cutter blade. That is, the cutter blade can be repeatedly sharpened until its total height is reduced to 27 mm. (4) Grinding Stone When a water grinding stone is available, use it after dipping it sufficiently in water since such a grinding stone may be worn during grinding procedures, flatten the upper surface of the grinding stone as frequently as possible. MAINTENANCE AND INSPECTION 1. Inspecting the cutter blades: Continued use of dull or damaged cutter blades will result in reduced cutting efficiency and may cause overloading of the motor. Sharpen or replace the cutter blades as often as necessary. 2. Handling: CAUTION The front base, rear base, and cutting depth control knob are precisely machined to obtain specifically high precision. If these parts are roughly handled or subjected to heavy mechanical impact, it may cause deteriorated precision and reduced cutting performance. These parts must be handled with particular care. 3. Inspecting the mounting screws: Regularly inspect all mounting screws and ensure that they are properly tightened. Should any of the screws be loose, retighten them immediately. Failure to do so could result in serious hazard. 4. Inspecting the carbon brushes: (Fig.22) The motor employs carbon brushes which are consumable parts. Since an excessively worn carbon brush could result in motor trouble, replace a carbon brush with a new one when it becomes worn to or near the wear limit. In addition, always keep carbon brushes clean and ensure that they slide freely within the brush holders. 5. Replacing a carbon brush: After removing the tail cover, use a minushead screwdriver to disassemble the brush cap. The carbon brush can then be easily removed with the spring. 6. Maintenance of the motor: The motor unit winding is the very heart of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water. NOTE: Due to HITACHI s continuing program of research and development, the specifications herein are subject to change without prior notice. Information concerning airborne noise and vibration The measured values were determined according to EN The typical A-weighted sound pressure level: 90 db (A). The typical A-weighted sound power level: 103 db (A). Wear ear protection. The typical weighted root mean square acceleration value does not exceed 2.5 m/s 2. 19
