1 Puijon sairaalan opaskartta 1

2 Lähitulevaisuus 2025 KYS uudistuu projekti (=Uusi Sydän) Tehdään uusi rakennus entisen massan sisään Päärakennuksesta osa puretaan (ns. 1B, 1980-luvulla tehty); sisäilma-, viemäröinti-, julkisivu-, ikkuna-, rakenne-, ym. ongelmia Varavoima: perinteinen normaali verkko, varavoimaverkko, UPS Runsaasti ( kpl) yhden hengen potilashuoneita 2

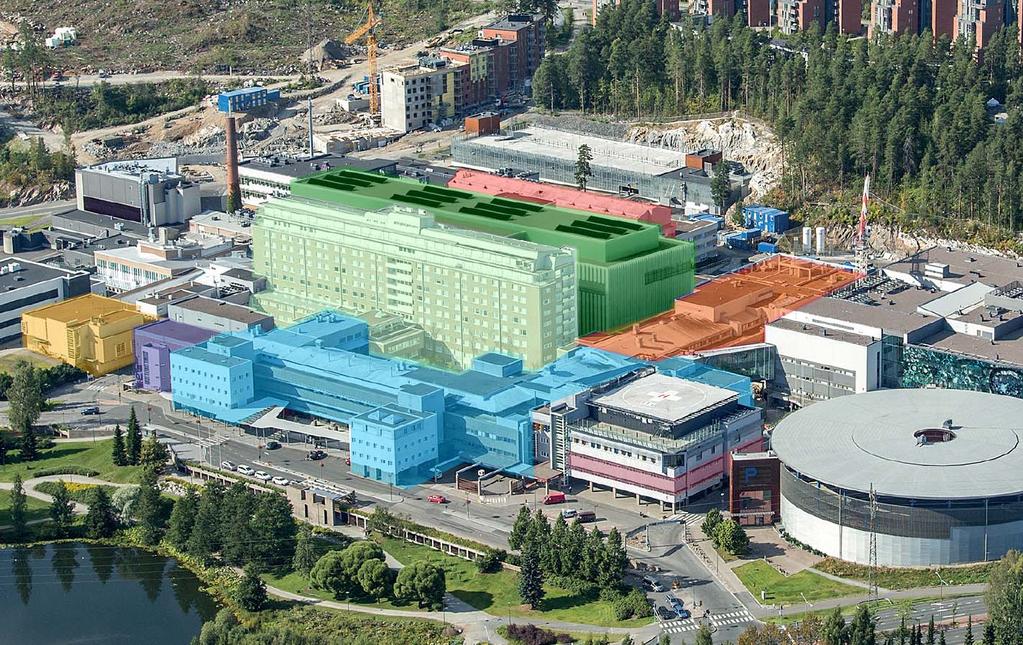

3 MASTER PLAN HANKEKARTTA Auditorio - rakennus 2025 Uusi sydän vuodeosastojen peruskorjaus Puretaan 2025 Peko1 (1. ja 2. vaihe) Opetusrakennus 2024 poliklinikka-alue Akuuttiosasto 2022

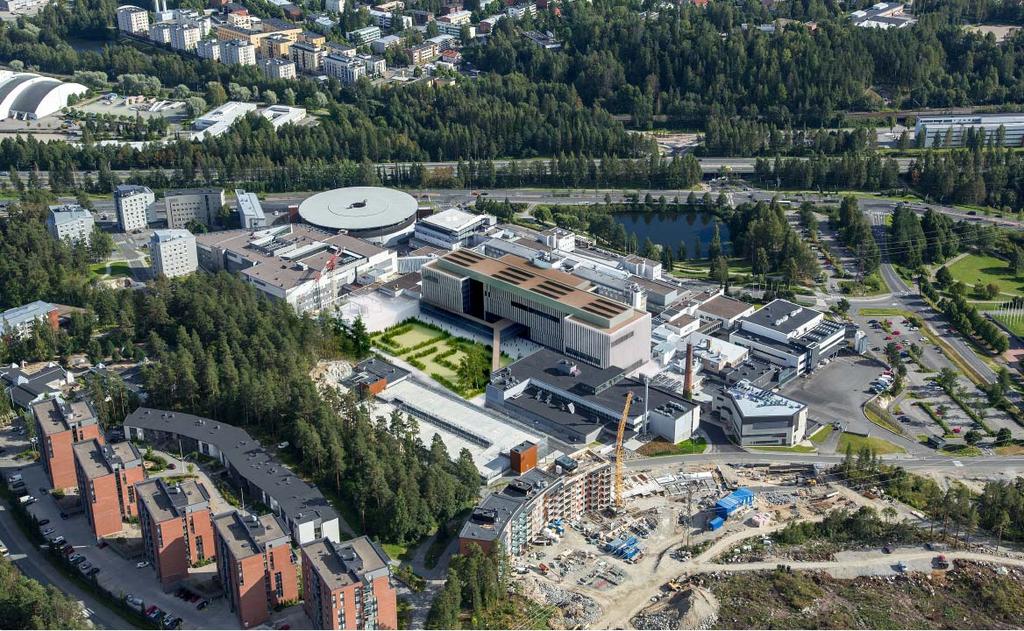

4 KYS Uusi sydän 2025

5 Pelastuskaaviot Kaikissa yksiköissä on pelastuskaavioita joista ilmenee: Palokalusto (sammuttimet, pikapalopostit) Ulosmenoreitit/ulosmerkkivalaistus Palokellot, palopainikkeet Palavat nesteet (yli 5 kg), kaasupullot Erillisellä lehdellä on toimintaohjeet palon sattuessa, yhteyshenkilötietoja jne. 5

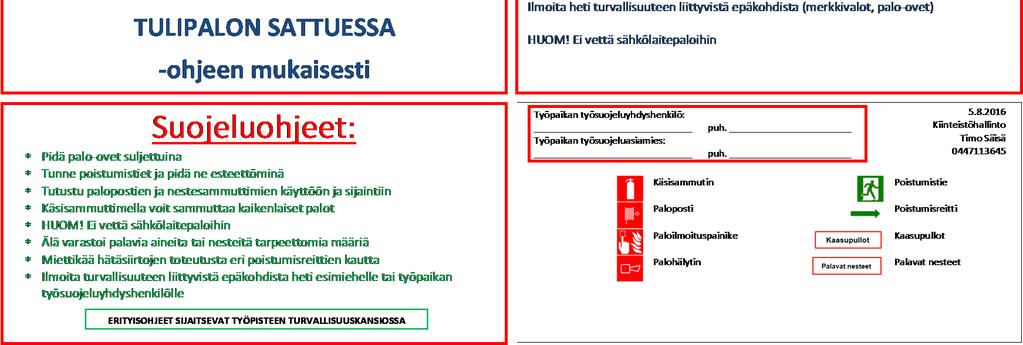

6 Kaavio on kaksiosainen; a) kartta ja b) toimintaohjeet 6

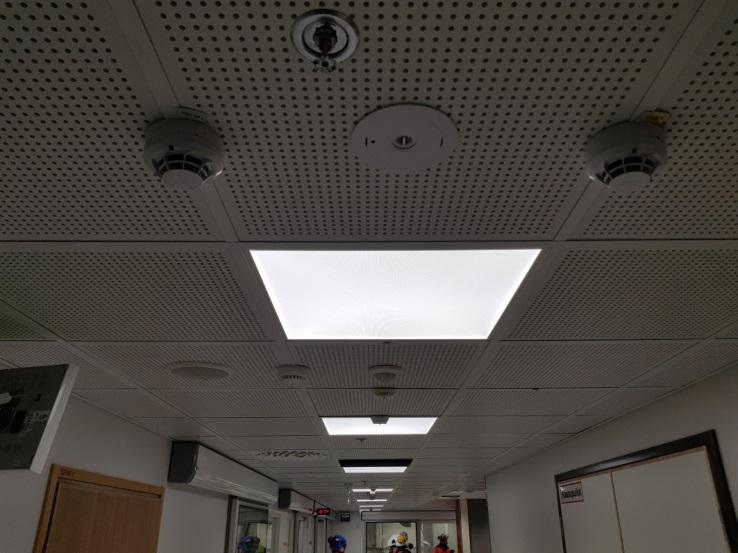

7 Automaattinen paloilmoitinjärjestelmä Paloilmaisin Ring Ring Palokello Palopainike PALO- HÄLYTYS- KESKUS Hätäkeskukseen Palokuntaan Paloilmaisimet ovat pääasiassa monikriteeri-ilmaisimia, jotka hälyttävät, kun huoneessa on juuri palotilanteen mukaista savua tai lämpötilan nousunopeus on tulipalon kaltainen. Tiloissa, joissa ei voi käyttää savuilmaisinta (esim. keittiöissä ruuanlaittokäryt, suihkuhuoneissa höyry, siivoushuoneet), käytetään korkeaan lämpötilaan tai lämpötilan nousunopeuteen perustuvia lämpöilmaisimia. Ilmaisimia on yhteensä lähes kpl Palohälytyksen voi tehdä myös palopainikkeella, joita on vähintään yksi kullakin osastolla. Ilmaisimista ja painikkeista hälytys siirtyy palohälytyskeskukseen ja sieltä edelleen hätäkeskuksen kautta OSOITTEELLISENA TIETONA palolaitokselle. Palohälytys on paikallistettavissa myös pääpalokeskuksen (rak.1) ESGRAF-näytöltä Palohälytyskeskus käynnistää samalla hälyttäneen yksikön omat palokellot. Palokelloina käytetään AINA KERTALYÖNTIKELLOJA, joiden ääni erottuu muista summereista, sireeneistä jne. Palokellot merkitään punaisella PALOKELLO - kaiverrus- tai tarrakilvellä. 7

8 Automaattinen paloilmoitinjärjestelmä Paloilmaisin Ring Ring Palokello Palopainike PALO- HÄLYTYS- KESKUS Hätäkeskukseen Palokuntaan Paloilmoitin ei ohjaa kulunvalvontaa, lukitusta, kuulutuksia, ilmanvaihtoa, kameroita tms. Tämä johtaa pahimmillaan neljään ilmaisimeen (sprinkervarmistusilmaisin, automaattinen savunpoisto, paloilmoitus, automaattisen palo-oven aukipito-ohjauksen ohittaminen) 8

9 Paloilmoitin; paloilmoittimen paikannuskaavio Paloryhmäkaaviota laaditaan yhteensä 6 (tai 7) sarjaa; paloilmoitinkeskus, kiinteistövalvomo, vartijat, palolaitos 3srj (+ mahdollinen käyttölaite) 9

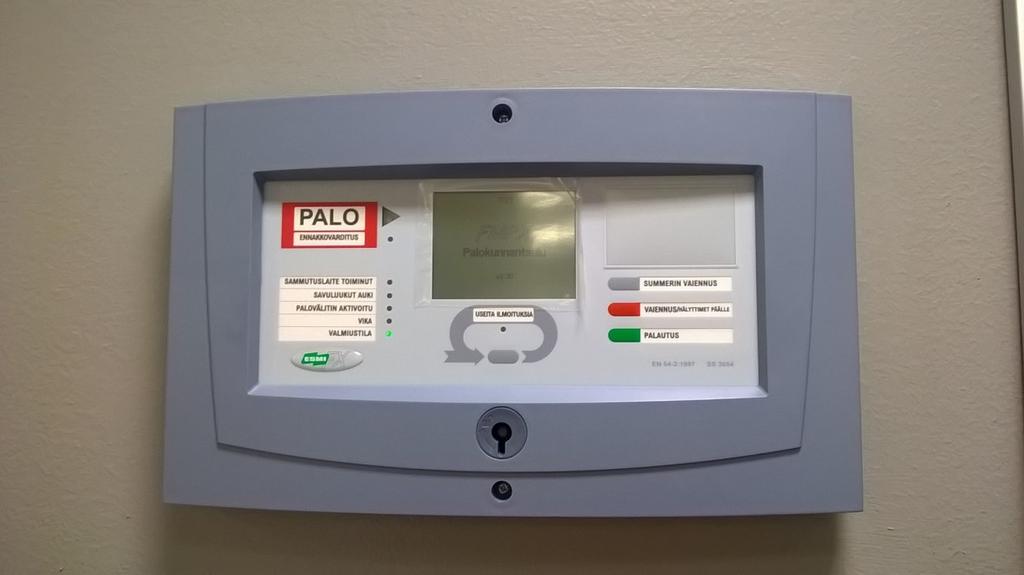

10 Paloilmoitin; lisänäyttötaulu Joillakin osastoilla on paloilmoittimen näyttötaulu josta näkyy tarkka paloilmoituksen antopaikka. Esim. paloryhmä 12, osoite , potilaswc 10

11 Paloilmoitin; erheelliset paloilmoitukset Erheellisiä ilmoituksia pyritään määrätietoisesti vähentämään - Kaikista erheellisistä ilmoituksista vartija, kiinteistönvalvoja tai paloilmoittimen huoltaja täyttää erillisen ilmoituslomakkeen jonka perusteella tehdään korjaavat toimet paloilmoittimeen tai toimintaan liittyen POHJOIS-SAVON PELASTUSLAITOS / RISKIENHALLINTA ERHEELLISEN PALOILMOITUKSEN SELVITYSKAAVAKE Tilannekohtaisesti täytetään keltaisella merkityt kohdat Tapahtuman kulusta parhaiten tietävä henkilö (vartija, huoltomies ): Täytä ja lähetä kaavake Timo Säisälle, miel. sähköisessä EXCEL-muodossa Kohteen nimi ja osoite Päivämäärä KYS Kellonaika PL KYS Puijon sairaala, päärakennus Tiedot hälytyspaikasta: Puijon sairaala, rakennus Hälyttänyt paloryhmä Puijon sairaala, rakennus Hälyttänyt osoite Puijon sairaala, rakennus Osasto, yksikkö Puijon sairaala, rakennus Huone Puijon sairaala, rakennus Hälyttänyt ilmaisin (x) Sädesairaala, rak savu Pysäköintitalo, rak.8 (PYSLA) Mustinlampi lämpö Pysäköintitalo, rak.9 (Sädeparkki) Mustinlampi monikriteeri Puijon sairaala, rakennus muu, mikä Yhteiskeittiö, rak. 11 Mustinlampi Puijon sairaala, rakennus 12 (TUKE2) Puijon sairaala, rakennus 13, apteekki Julkulan sairaala Tarinan sairaala Kiinteistön pääasiallinen käyttötapa (SRakMK:E1 käyttötavat): Hoitolaitos Paloilmoituksen syy? Vapaamuotoinen selvitys tapahtuneesta. Selvityksen antajan nimi: Kuinka hälytys olisi ollut vältettävissä? Vapaamuotoinen selvitys. Korjaavat toimenpiteet (Vapaamuotoinen selvitys, Timo Säisä täyttää): Paloilmoitinlaitteiston hoitaja Servica lky, vastuuhlöt Erkki Viitanen ja Kari Kinnunen Servicassa paloilmoitinliikkeen vastuuhenkilö: Juha Myyry Paloilmoittimen hoitajan koulutus on tapahtunut KYSin sisäisenä koulutuksena, koulutus on jatkuvaa. Jakelulista: KYS/Olli Siitonen, Hannu Lahti, Liisa Mäkelä, Ville Sirviö Pelastuslaitos; Paavo Tiitta, Pekka Mehto, pelastuslaitos@kuopio.fi Servica/Sähkötekniikan työntekijät, esimies ja paloilm.liikkeen vastuuhenkilö, Tero Järvinen Tapauskohtaisesti sille yksikölle/esimiehelle jolla on yhteyttä tapahtuneeseen 11

12 Paloilmoitin; erheelliset paloilmoitukset v.2017 Eteenpäin Nro Sairaala Rakennus COM pvm klo Syy laskutus k/e Korjaavat toimet 1 Puijo / :10 Epäilys, että sähkökatkosen vuoksi puhallinkonvektori käynnistyessään pöläyttänyt ilmaisimeen pölyä. Ei Ei välittömiä korjaavia toimia 2 Puijo / :46 Sprinkler testissä tapahtunut toimintavirhe Ei Ei välittömiä korjaavia toimia 3 Tarina / :10 Ruuan laitto, huolimattomuus Kyllä Käyttäjien opastus 4 Puijo / :00 Höyrykeskuksen lämpötila noussut liian korkeaksi Ei Ilmaisintyypin vaihto, sijoituksen tarkastus 5 Julkula / :05 Potilas lyönyt paloilmaisinta mistä aiheutunut palohälytys Ei Valvonnan tehostaminen 6 Puijo / :41 Hälytykselle ei löytynyt syytä. Ilmaisin kytketty irti. Ei Ei välittömiä korjaavia toimia 7 Puijo / :51 Paikalla purku urakoitsija. Pöly aiheutti hälytyksen. Kyllä Urakoitsijan opastus 8 Puijo / :36 Ilmaisimen kohdalla oli porattu seinää josta tullut betonipölyä ilmaisimeen. Kyllä Urakoitsijan opastus 9 Julkula / :10 Potilas tupakoinut wc tilassa Ei Valvonnan tehostaminen 10 Puijo / :30 Varavoiman koekäyttö, joka laukaisi ilmaisimen Ei Ilmaisintyypin vaihto, sijoituksen tarkastus 11 Puijo / :30 Välinehuolto; Nostettu kuuma pesunoppa pöydälle,ilmaisimen alle,ilmaisin lauennut kuumasta höyrystä. Ei Käyttäjien opastus, ilmaisimen siirto 12 Puijo / :20 ATK konesalin ilmaisin hälyttänyt, tehty päivällä koehälytyksiä, ilmeisesti keskuksen tekninen vika Ei Ei välittömiä korjaavia toimia 13 Julkula / :00 Ilmaisin antoi palohälytyksen kuumasta vesihöyrystä wc tilassa Ei Käyttäjien opastus 14 Puijo / :19 Teletilassa oli käry tuoksu, mahdolliseti joku serveri ylikuumentunut Ei Laitteiden tarkastus ja vaihto osittain 15 Puijo / :21 Hälytyksen aiheutti postin kuorma auton kuljettaja ajamalla c rapun katoksen paloilmoittimen irti. Ei Laitteiden tarkastus ja suojaus/siirto tarvittaessa 16 Puijo / :50 Uuden varavoimakoneen testauksessa lämpötila noussut liian nopealla käyrällä ja aiheuttanut hälytyksen. Ei Ilmaisintyypin vaihto, sijoituksen tarkastus 17 Puijo / :12 Käytävällä asiakas/omainen painanut palopainiketta luullen tätä ovenavaus painikkeeksi. Ei Ei välittömiä korjaavia toimia 18 Tarina / :36 Mikroon laitettu kattila aiheutti käryämisen. Kyllä Käyttäjien opastus 19 Puijo / :08 Suomen Laatupesu OY pesi valoaulan ikkunoita nosturista käsin mikä aiheutti hälytyksen Ei Urakoitsijan opastus 20 Puijo / :50 Lepohuoneen astianpesukoneen luukku avattu kesken ohjelman, jolloin höyryä tullut huoneeseen. Ei Ilmaisintyypin vaihto, sijoituksen tarkastus 21 Puijo / :34 Pesukone deko oli mennyt oikosulkuun Ei Laitteen korjaus 22 Tarina / :18 Suihkusta noussut vesihöyry Kyllä Käyttäjien opastus 23 Julkula / :57 Potilas painanut palopainiketta Ei Käyttäjien opastus 24 Puijo / :00 Välipohjassa oleva argonjärjestelmän ilmaisin nro.2 hälytti. Ilmeisesti pölypiikki tai ilmaisin likainen. Ei Ilmaisimen puhdistus 25 Puijo / :08 Hoitaja ilmoitti ulkomaalaisen potilaan painaneen palopainikketta. Ei Ei välittömiä korjaavia toimia Hälytyksiä yhteensä 25 kpl: Käyttäjän tai huoltomiehen aiheuttama toim.virhe 12 Pääsairaala 11 kpl Tekninen vika tai asennus/suunnitteluvirhe 10 Kaarisairaala 5kpl Rakennustyön aiheuttama hälytys 2 Rakennus 9, 2 kpl Ei syytä tiedossa 1 Tarina 3 kpl 12

13 SÄHKÖTILOJEN SAMMUTUSLAITTEISTOT KAASUSAMMUTUS SÄHKÖTILOISSA? Kokemuksia? TARVITAANKO SAMMUTUSLAITTEISTOJA: KUIVAMUUNTAMOISSA? SUURJÄNNITETILOISSA? 13

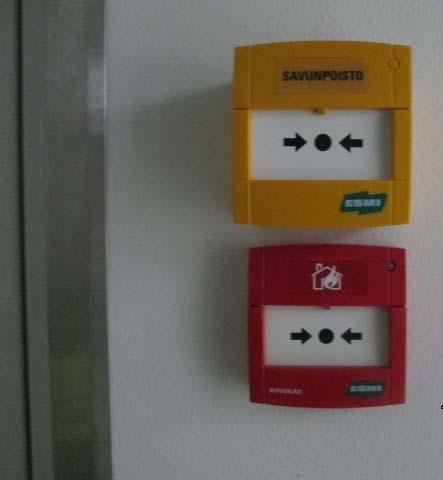

14 Savunpoistojärjestelmät Uusissa isommissa rakennusosissa on keskitetyt savunpoistojärjestelmät Pienten saneerausten yhteydessä on asennettu erillisiä savunpoiston ohjauksia mm. porraskäytäviin Savunpoistoja on sekä painovoimaisia että koneellisia 14

15 Ilmastoinnin hätäpysäytys Tarvittaessa voidaan suorittaa ilmastoinnin hätäpysäytyksiä Hätäpysäytyspainikkeita sijaitsee palokunnan laitehuoneessa ja IV-konehuoneissa. Kaikkiin kolmeen kiinteistöautomaation keskusnäyttöön on ohjelmoitu keskitettyjä IV-hätäpysäytysryhmiä. HUOM! Tulee harkita tarkkaan ilmastoinnin hätäpysäytys, esim. eristystilat Nykyiset paloteoriat eivät suosi ilmastoinnin pysäyttämistä, päinvastoin? 15

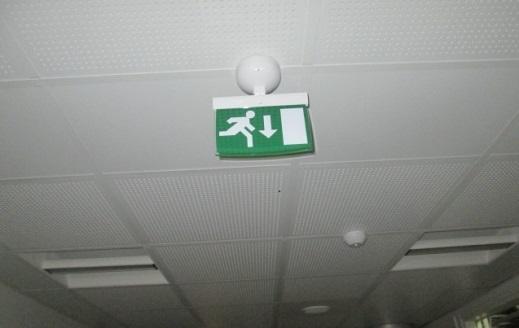

16 Turva/varavalaistus Ulosmerkkivalot ovat uusissa kohteissa (mm. kaarisairaala, säderakennus ) yksikköakuilla varustettuja. Vanhemmissa kohteissa on keskusakkujärjestelmiä. Valaisimina pääosin juokseva ukot, vanhimmissa kohteissa jonkin verran on vielä vihreitä kuutioita (poistuvat n. 2024) 16

17 Turva/varavalaistus Turvavalaisimet syttyvät sähkökatkoksen ajaksi Turvavalaisimia on käytössä joissakin vanhoissa rakennusosissa sekä kaarisairaalassa, säderakennuksessa ym. Uudet turvavalaisimet ohjautuvat standardien mukaisesti toimintaan kerros- tai jopa ryhmäkohtaisesti. Tämä johtaa hankaliin ja epäluotettaviin ohjausratkaisuihin Tämän vuoksi Uusi Sydän hankkeessa (vuodeosastot) turvavalaistusverkko korvataan yksinkertaisemmalla ja kattavalla varavoimaverkolla (joka asennetaan osittain palonkestävänä asennuksena). 17

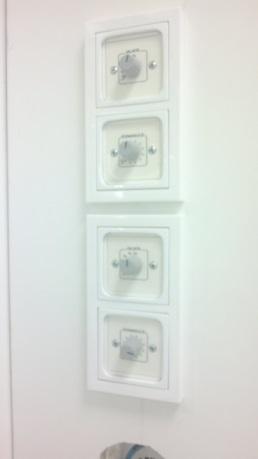

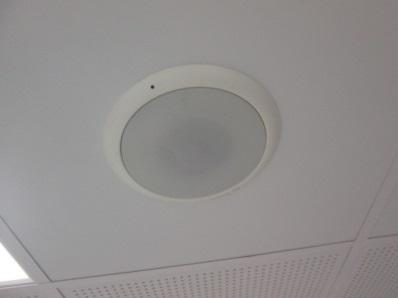

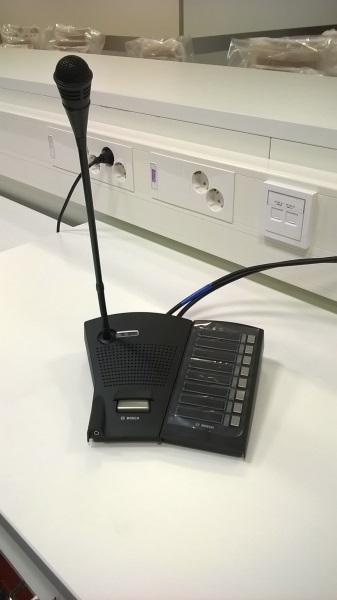

18 Poistumiskuulutus/keskusradio Hätäkuulutus V jälkeen rakennettuihin rakennuksiin on sijoitettu kattavasti kuulutusjärjestelmän äänentoistokaiuttimia (Kaarisairaala, säderakennus, apteekki, rak.12, päivystyspkl, Islab 3.krs ). Hätäpoistumiskuulutuksia voidaan tehdä tarvittaessa Pakkosyöttöreleet sammuttavat kaiken muun toiminnan pois kaiuttimista kuulutustilanteissa. Palokelloja ei ohjata kuulutusjärjestelmästä pois päältä (ylimääräinen vikariski palokellolinjaan?) Kuulutuslaitteita on palokunnan huoneissa (vanhan pääaulan luona ja kaarisairaalassa) INFOpisteissä, päivystyspoliklinikalla, johtokeskuksessa. Kaiuttimista kuuluvaksi voi käyttäjä valita kolmesta radiokanavasta. Kahdessa niistä on kuultavissa valtakunnalliset hätäkuulutukset Kokemuksia muista sairaaloista? 18

19 Sähkönsyötön varmuus Hajautetut sähkönsyöttöjärjestelmät; useita (3kpl) syöttösuuntia ja liittymiä Kuopion Energian sähköverkkoon (2x20 kv + 1x10kV) Kriittisiin kohteisiin useita muuntamoita Muuntamoiden sijaiskytkentämahdollisuudet Kuivamuuntajat (ei öljytäytteisiä muuntajia) 19

20 Tyypillinen sairaalan sähköverkko Leikkausvalaisimet Normaaliverkko (10 tai 20 kv/400v) Öljy- tai kuivamuuntajat - noin 2/3 pistorasioista - Noin 2/3 valaistuksesta - Ei-kriittisiä laitteita Turvavalaistus Varavoimakoneet (400V) - noin 1/3 pistorasioista - noin 1/3 valaistuksesta - potilashoitoon liittyviä laitteita Irtaimia UPS-laitteita, akkuja, akkuvarmistettuja laitteita UPS (230/400V) Tilaluokasta riippuen mahdolliset IT-muuntajat hälytyslaitteineen - Kriittisimmät pistorasiat - (Leikkausvalaisimet) - Kriittiset lääkintälaitteet 20

21 KYS, mm. rak.2, PEKO1 (UUSI) sähköverkko Turvavalaistus Normaaliverkko (20 kv/400v) Kuivamuuntajat - noin 2/3 pistorasioista - Noin 2/3 valaistuksesta - Ei-kriittisiä laitteita DRUPS - Kriittisimmät pistorasiat - Leikkausvalaisimet - Kriittiset lääkintälaitteet - noin 1/3 pistorasioista/g1 - Lähes kaikki pistorasiat ja valaistus/g2 - noin 1/3 valaistuksesta/g0-g1 - potilashoitoon liittyviä laitteita Varavoimakoneet (400V) Tilaluokasta riippuen mahdolliset IT-muuntajat hälytyslaitteineen Varavoimaverkko eikriittisiin varavoimatarpeisiin mm. välinehuollon - höyrynkehitys, - eristystilojen ilmastointi, - paineilma jne. Irtaimia UPS-laitteita, akkuja, akkuvarmistettuja laitteita 21

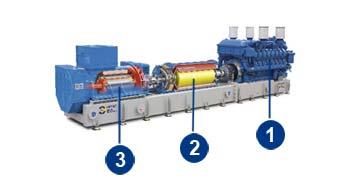

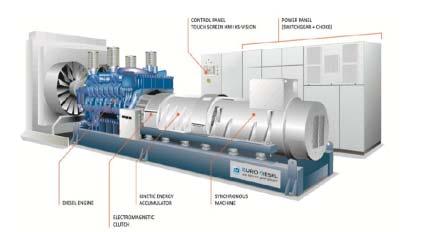

22 Normaalitilanteessa (3) generaattori toimii moottorina (kaksoiskäämitys) ja pyörittää huimapyörää Sähkökatkon tapahduttua huimamassa (2) alkaa pyörittää generaattoria (sama kuin ed. moottori) Huimamassan energia riittää yleensä n sekunniksi täydellä kuormalla > tänä aikana Tänä aikana dieselkone (1) ennättää käynnistyä ja kytkeytyä akselille ja alkaa pyörittää generaattoria DRUPS toimintaperiaate Diesel Rotary Uninterruptible Power System = Vauhtipyöräavusteinen varavoimakone 22

23 KYS Uusi Sydän sähköverkko Normaaliverkko (20 kv/400v) Kuivamuuntajat - noin 2/3 pistorasioista - Noin 2/3 valaistuksesta - Ei-kriittisiä laitteita UPS-VV-koneyhdistelmä - Yllättävän edullinen rakentaa (vs. UPS + VV-verkko) - Kohtuulliset käyttökustannukset (vs. DRUPS) - Yksinkertainen käyttäjän kannalta (vs. UPS + VV-verkko) - Akku/vaihtosuuntaajamitoitus ei paljoa poikkea pelkkään UPSverkkoon verrattuna (nopean laukaisun ehtojen täyttyminen vaatii kuitenkin aina ison UPS suhteessa käyttötehoon) (Varsinkin pitkässä verkossa hintaetu kasvaa koska verkon selektiivisyys vaatii aina suuren UPSin, riippumatta käytettävästä kuormasta) UPSia varmistava varavoimakone (400V) G1-tilat - noin 1/3 pistorasioista - noin 1/3 valaistuksesta - potilashoitoon liittyviä laitteita - G0-tiloja? ym. Poistumisvalaistus UPS (230/400V) lyhyellä varakäynnillä Tilaluokasta riippuen mahdolliset IT-muuntajat hälytyslaitteineen G2-tilat - Kriittisimmät pistorasiat - Leikkausvalaisimet - Kriittiset lääkintälaitteet Timo Säisä, Kiinteistöhallinto HUOM! Turvavalaistus on osa varavoimaverkkoa Irtaimia UPS-laitteita, akkuja, akkuvarmistettuja laitteita 23

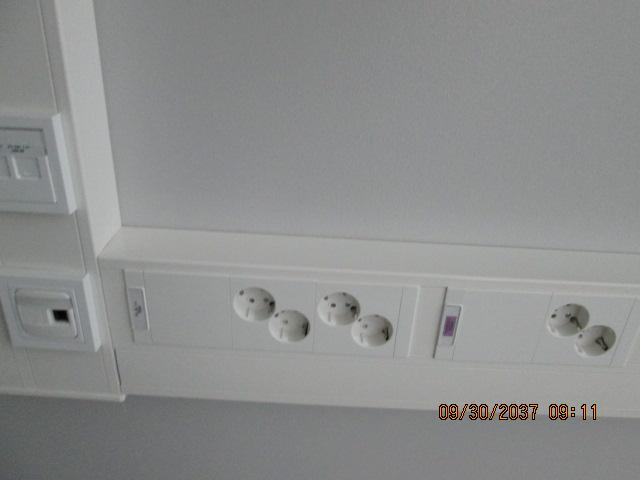

24 Normaalit pistorasiat Normaalijakelun pistorasioiden merkintätarran väri on VALKOINEN (musta teksti) Pistorasioita käytetään tavallisten sähkölaitteiden sähkön syöttöön esim. laturit, kahvinkeittimet, kodinkoneet, toimisto-pc:t, tulostimet, sähkökäyttöiset toimistopöydät Sairaalassa normaaliverkon pistorasioita on tyypillisesti yleisissä tiloissa, ja hoitotiloissa yleensä noin reilu puolet 24

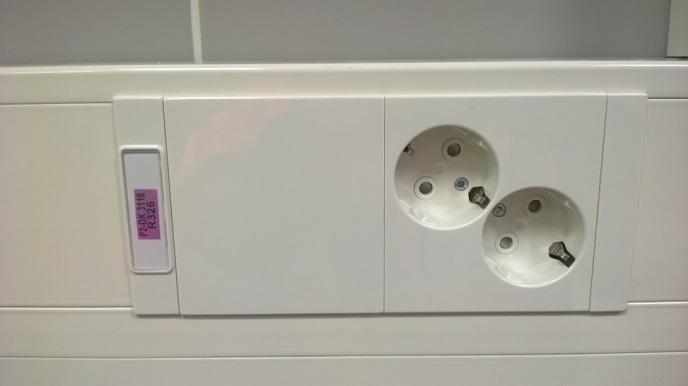

25 DRUPS/UPS-pistorasiat DRUPS-varmennetun katkeamattoman jakelun pistorasioiden merkintätarrojen (tai pistorasioiden) väri on VIOLETTI UPS-varmennetun katkeamattoman jakelun pistorasioiden merkintätarrojen (tai pistorasioiden) väri on ORANSSI Pistorasioita käytetään sähkölaitteissa, joiden on toimittava myös valtakunnan sähköverkon vikatilanteissa esim. elintärkeät lääkintälaitteet, potilastoimintaan liittyvät mikrotietokoneet Pistorasioissa on aina (katkoton) jännite valtakunnan sähkökatkoksen aikana HUOM! Puijon sairaalan sivurakennuksissa ja Julkulan sairaalassa ei ole varavoima- tai UPS/DRUPS-järjestelmää 25

26 Hissit Hissejä on yhteensä noin 70 kpl Hissiä ei ohjata poistumiskerrokseen (tai pysäytetä) palohälytystilanteessa. (syynä potilasvahinkoriskit, varsinkin erheellisen palohälytyksen aikana) Hissin käyttökielto palotilanteessa on ohjeistettu erikseen Pääosa hisseistä on liitetty varavoimaverkkoon tai DRUPS-järjestelmään 26

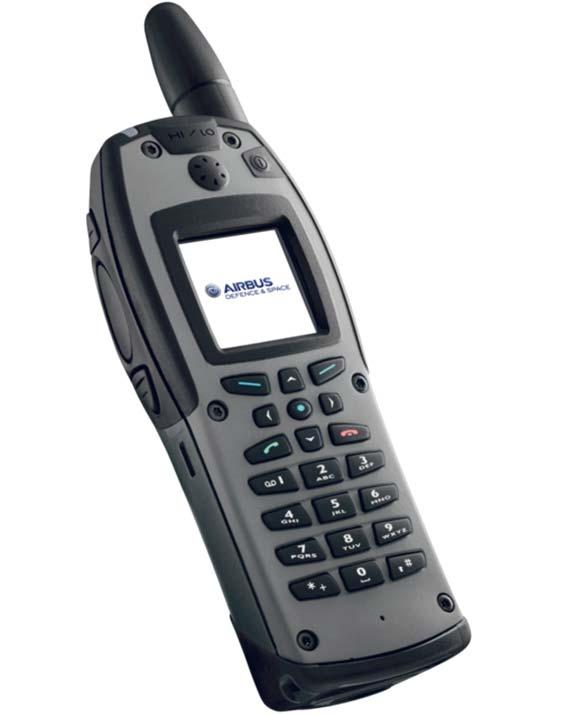

27 Matkapuhelimet VIRVE-verkko kattaa koko sairaalan alueen, poikkeuksena enintään joitakin teknisiä tiloja tai väestönsuojia Muiden operaattoreiden sisäverkon kattavuus vaihtelee hyvästä (DNA) välttävään Matkapuhelimen käyttö on yleensä sallittua Muutamat yksiköt saattavat rajoittaa matkapuhelimen käyttöä Alle v.1990 valmistetut lääkintälaitteet saattavat häiriintyä matkapuhelimen käytöstä niiden välittömässä läheisyydessä 27
