KYS Puijon Sairaala Rakennus 2 käytönopastus. Sähkö

Transkriptio

1 KYS Puijon Sairaala Rakennus 2 käytönopastus Sähkö 1

2 Kellarikerroksen toiminnot 2

3 Ensimmäisen kerroksen toiminnot 3

4 Toisen kerroksen toiminnot 4

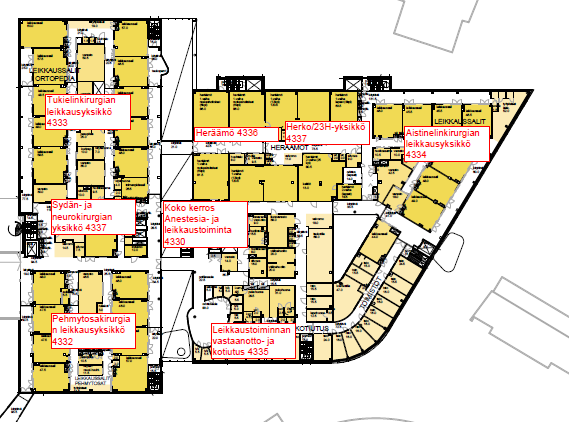

5 Kolmas kerros 5

6 Neljäs kerros 6

7 Työaikapäätteiden sijainti 0, 3,4. kerros 7

8 Hissit (keltainen= potilas, Vihreä= välinehuolto, punainen=huoltohissi, sininen= henkilöhissi 8

9 Automaattinen paloilmoitinjärjestelmä Paloilmaisin Ring Ring Palokello (kerrotaan turvallisuuskoulutuksessa) Palopainike PALO- HÄLYTYS- KESKUS Hätäkeskukseen Palokuntaan Koko Puijon sairaalaan on asennettu sisäasiainministeriön ohjeiden mukaisesti ns. automaattinen paloilmoitin. Automaattinen paloilmoitin on laitteisto, joka käsittää paloilmoituskeskuksen akkuineen, paloilmaisimet, palopainikkeet ja hälyttimet. Paloilmaisimet ovat pääasiassa monikriteeri-ilmaisimia, jotka hälyttävät, kun huoneessa on juuri palotilanteen mukaista savua tai lämpötilan nousunopeus on tulipalon kaltainen. Tiloissa, joissa ei voi käyttää savuilmaisinta (esim. keittiöissä ruuanlaittokäryt, suihkuhuoneissa höyry, siivoushuoneet), käytetään korkeaan lämpötilaan tai lämpötilan nousunopeuteen perustuvia lämpöilmaisimia. Palohälytyksen voi tehdä myös palopainikkeella, joita on vähintään yksi kullakin osastolla. Ilmaisimista ja painikkeista hälytys siirtyy palohälytyskeskukseen ja sieltä edelleen hätäkeskuksen kautta palolaitokselle. Palohälytyskeskus käynnistää samalla hälyttäneen yksikön omat palokellot. Palotilanteessa hissit ajetaan lähimmälle kerrostasolle tai poistumiskerrokseen 9

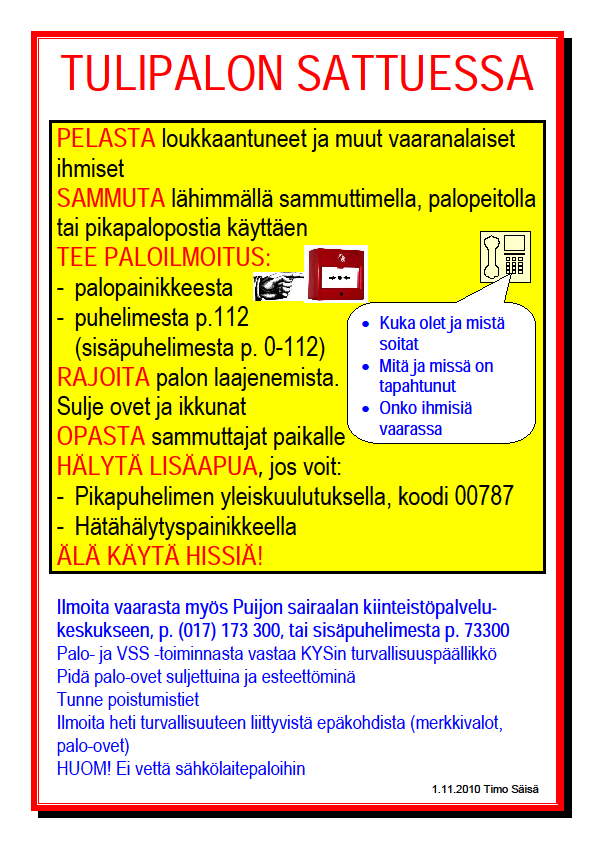

10 (kerrotaan turvallisuuskoulutuksessa) 10

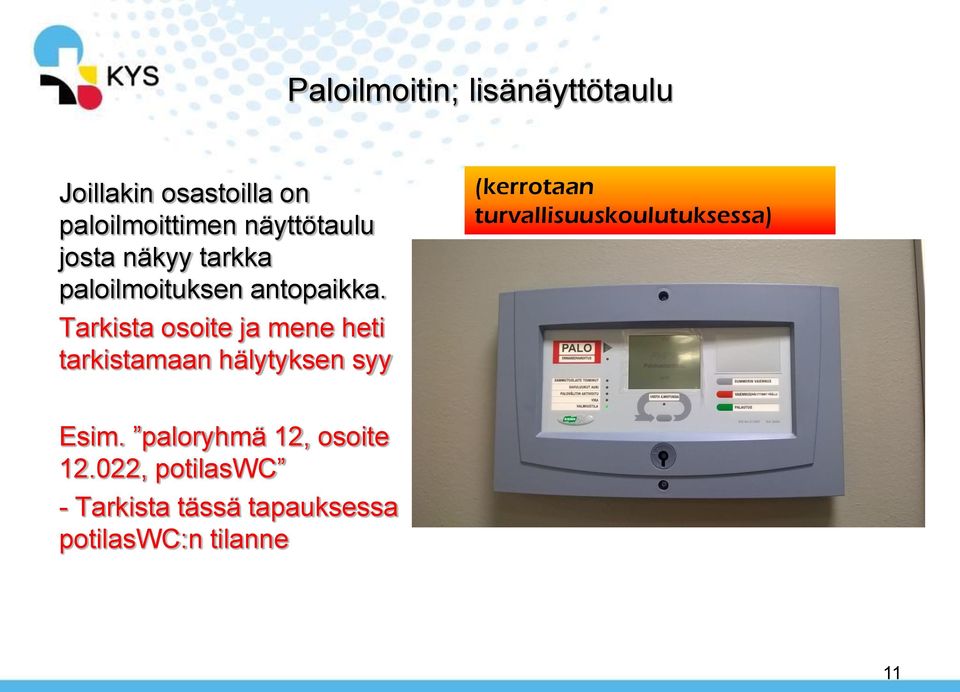

11 Paloilmoitin; lisänäyttötaulu Joillakin osastoilla on paloilmoittimen näyttötaulu josta näkyy tarkka paloilmoituksen antopaikka. Tarkista osoite ja mene heti tarkistamaan hälytyksen syy (kerrotaan turvallisuuskoulutuksessa) Esim. paloryhmä 12, osoite , potilaswc - Tarkista tässä tapauksessa potilaswc:n tilanne 11

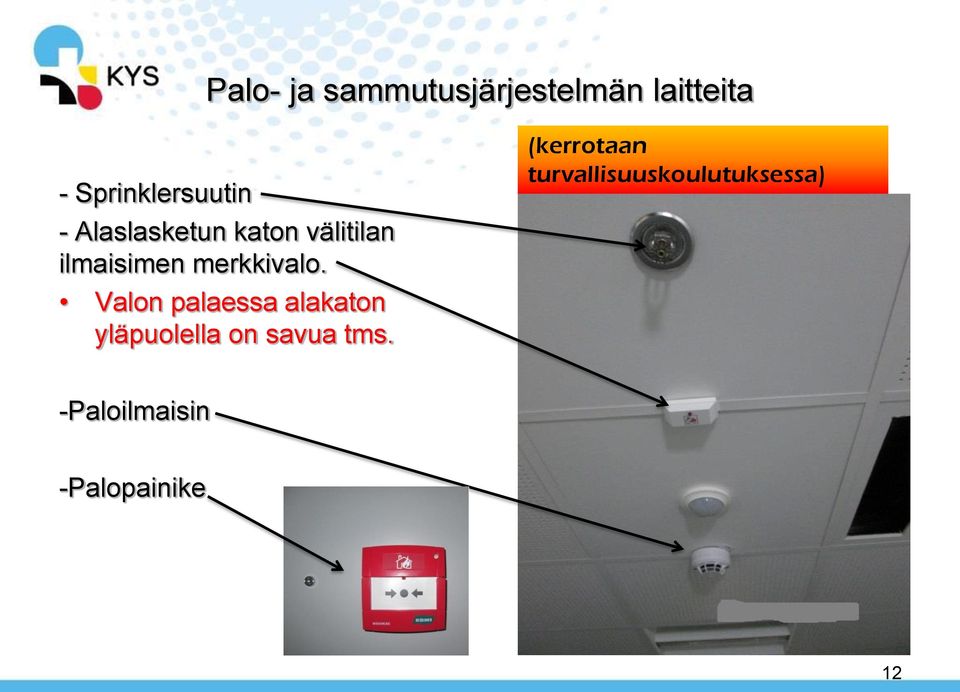

12 Palo- ja sammutusjärjestelmän laitteita - Sprinklersuutin - Alaslasketun katon välitilan ilmaisimen merkkivalo. Valon palaessa alakaton yläpuolella on savua tms. (kerrotaan turvallisuuskoulutuksessa) -Paloilmaisin -Palopainike 12

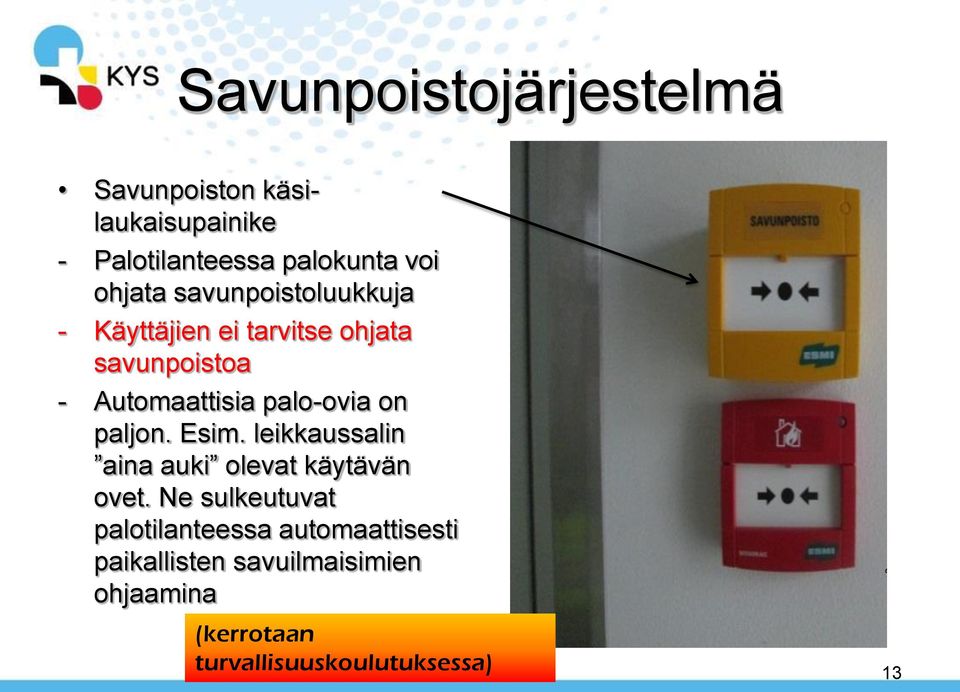

13 Savunpoistojärjestelmä Savunpoiston käsilaukaisupainike - Palotilanteessa palokunta voi ohjata savunpoistoluukkuja - Käyttäjien ei tarvitse ohjata savunpoistoa - Automaattisia palo-ovia on paljon. Esim. leikkaussalin aina auki olevat käytävän ovet. Ne sulkeutuvat palotilanteessa automaattisesti paikallisten savuilmaisimien ohjaamina (kerrotaan turvallisuuskoulutuksessa) 13

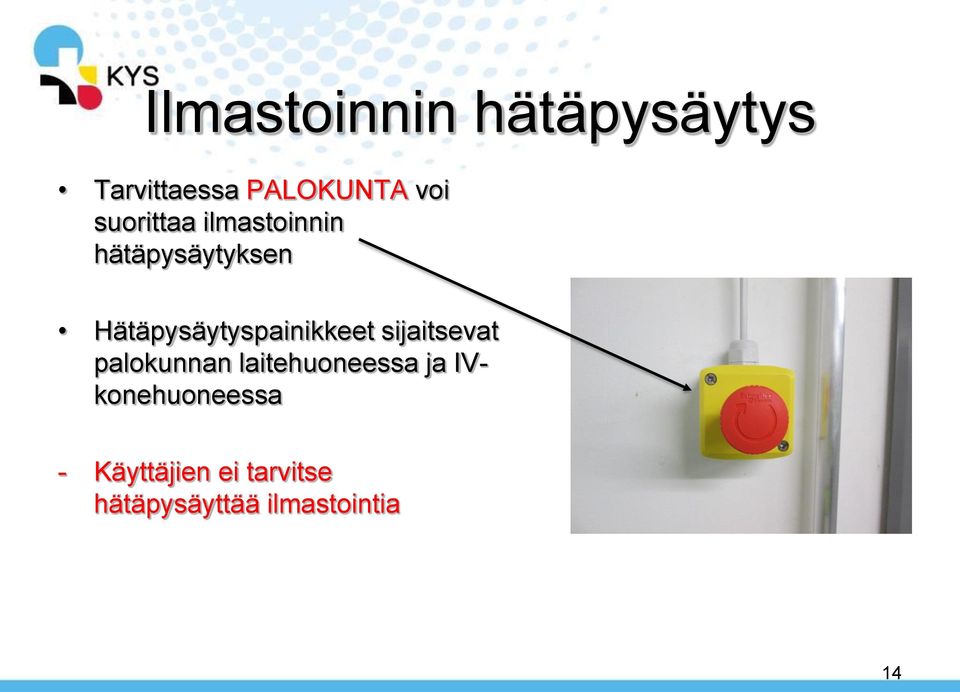

14 Ilmastoinnin hätäpysäytys Tarvittaessa PALOKUNTA voi suorittaa ilmastoinnin hätäpysäytyksen Hätäpysäytyspainikkeet sijaitsevat palokunnan laitehuoneessa ja IVkonehuoneessa - Käyttäjien ei tarvitse hätäpysäyttää ilmastointia 14

15 Turvavalaistus Turvavalaisimet syttyvät sähkökatkoksen ajaksi Poistumisvalaisimet Juokseva ukko palavat aina 15

16 Poistumiskuulutus/keskusradio Hätäkuulutus Rakennukseen on sijoitettu kattavasti kuulutusjärjestelmän äänentoistokaiuttimia. Hätäpoistumiskuulutuksia voidaan tehdä tarvittaessa Pakkosyöttöreleet sammuttavat kaiken muun toiminnan pois kaiuttimista kuulutustilanteissa. Kaiuttimista kuuluvaksi voi käyttäjä valita kolmesta radiokanavasta: YLE Radio 1 YLE Radio Suomi Radio SuomiPOP Radion kuuntelumahdollisuus on lähinnä vastaanottohuoneissa ja toimistoissa 16

17 Kuulutusjärjestelmä Kuulutusjärjestelmää voidaan käyttää esim. leikkausyksikössä pikapuhelimena. Kuulutukset voi tehdä leikkaussaleista, heräämöhuoneista tai valvomoista. 17

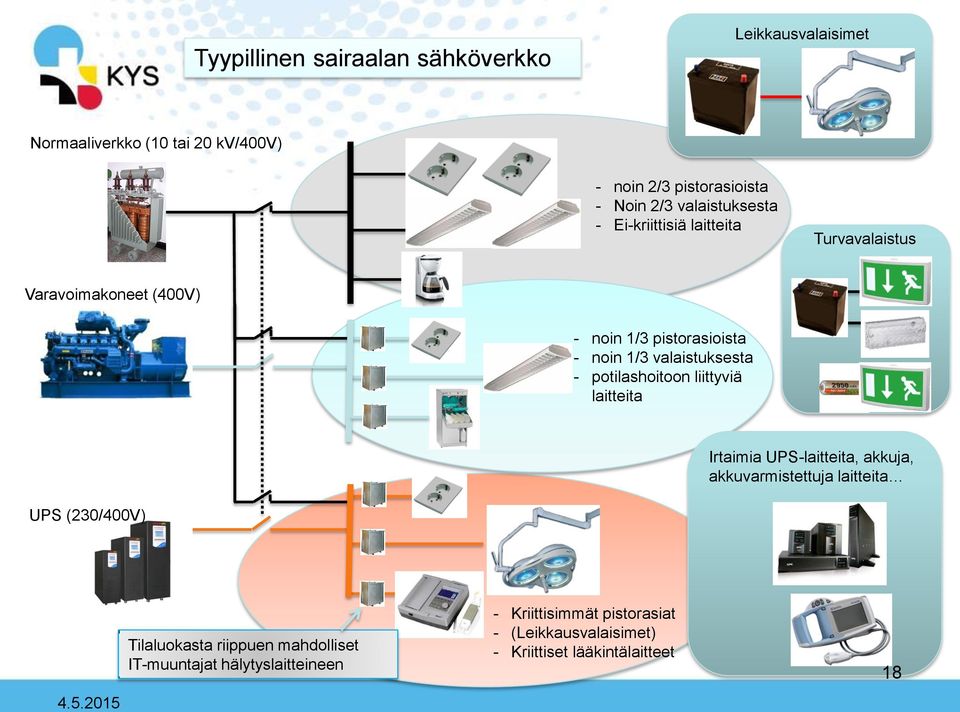

18 Tyypillinen sairaalan sähköverkko Leikkausvalaisimet Normaaliverkko (10 tai 20 kv/400v) - noin 2/3 pistorasioista - Noin 2/3 valaistuksesta - Ei-kriittisiä laitteita Turvavalaistus Varavoimakoneet (400V) - noin 1/3 pistorasioista - noin 1/3 valaistuksesta - potilashoitoon liittyviä laitteita Irtaimia UPS-laitteita, akkuja, akkuvarmistettuja laitteita UPS (230/400V) Tilaluokasta riippuen mahdolliset IT-muuntajat hälytyslaitteineen - Kriittisimmät pistorasiat - (Leikkausvalaisimet) - Kriittiset lääkintälaitteet 18

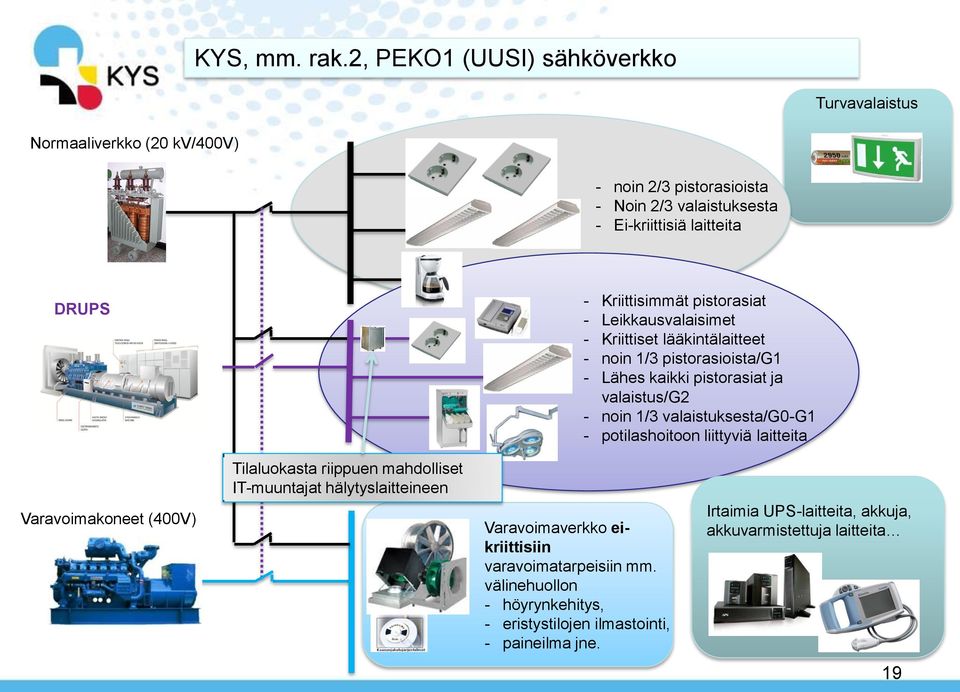

19 KYS, mm. rak.2, PEKO1 (UUSI) sähköverkko Turvavalaistus Normaaliverkko (20 kv/400v) - noin 2/3 pistorasioista - Noin 2/3 valaistuksesta - Ei-kriittisiä laitteita DRUPS - Kriittisimmät pistorasiat - Leikkausvalaisimet - Kriittiset lääkintälaitteet - noin 1/3 pistorasioista/g1 - Lähes kaikki pistorasiat ja valaistus/g2 - noin 1/3 valaistuksesta/g0-g1 - potilashoitoon liittyviä laitteita Varavoimakoneet (400V) Tilaluokasta riippuen mahdolliset IT-muuntajat hälytyslaitteineen Varavoimaverkko eikriittisiin varavoimatarpeisiin mm. välinehuollon - höyrynkehitys, - eristystilojen ilmastointi, - paineilma jne. Irtaimia UPS-laitteita, akkuja, akkuvarmistettuja laitteita 19

20 Normaalitilanteessa (3) generaattori toimii moottorina (kaksoiskäämitys) ja pyörittää huimapyörää Sähkökatkon tapahduttua huimamassa (2) alkaa pyörittää generaattoria (sama kuin ed. moottori) Huimamassan energia riittää yleensä n sekunniksi täydellä kuormalla > tänä aikana Tänä aikana dieselkone (1) ennättää käynnistyä ja kytkeytyä akselille ja alkaa pyörittää generaattoria DRUPS toimintaperiaate Diesel Rotary Uninterruptible Power System = Vauhtipyöräavusteinen varavoimakone 20

21 KYS/muuntajien jako kriittisyyden mukaan Puhdassähkö Välitön potilashoito turvataan 10 kv n. 5 kva - Lääkinnälliset tilat - VARMISTETAAN DRUPS:LLA, UPS:LLA VARAVOIMAKONEILLA 20 kv n. 6,8 MVA (rak.2), 3,2 MVA (rak.7) YHTEENSÄ n. 15 MVA Likainen sähkö Tukitoiminnot 10 kv n. 1 kva 20 kv: 6,8 MVA (rak.2), 4 MVA (rak.11), 1,6 MVA (rak.7) 3,2 MVA (rak.9) YHTEENSÄ n. 17 MVA - LVI-sähkö - Höyry - Jäähdytys - Ruuan valmistus - Pysäköinti - ATK? - VARMISTETAAN VARAVOIMAKONEILLA TARVITTAVILTA OSIN, lähinnä välinehuollon höyry, infektiotilojen ilmastointi, päivystysröntgen, perusruuan tuotanto/säilytys 21 21

22 Sairaalan lääkintätilaluokat G2-tilat: Lääkintätila, jossa lääkintälaitetta käytetään sydämenläheisiin toimintoihin ja/tai jossa lääkintälaitteen rikkoontuminen saattaa aiheuttaa potilaalle välittömän hengenvaaran (leikkaussalit, tehohoito jne.); Tilat suojataan IT-sähkönjakelujärjestelmällä, sekä niihin liittyvällä hälytysjärjestelmällä (EV-MEV = eristys valvontalaitteisto) G1-tilat: Lääkintätila, jossa käytetään sähkökäyttöisiä lääkintälaitteita (vastaanottohuoneet, potilashuoneet, potilasvessat) Tilat suojataan vikavirtasuojakytkimillä ja lisäpotentiaalintasauksella. G0-tilat: Tila, jossa ei käytetä sähkökäyttöisiä lääkintälaitteita (toimistot, varastot, yleiset WC:t jne.) Tilat suojataan vikavirtasuojakytkimillä 22

23 Eristystason ja IT-muuntajan lämpötilan valvontalaitteet ERISTYSMUUNTAJAN YLILÄMPÖHÄLYTYS M-7 Mikäli laite hälyttää, irrota sähkölaitteita pistorasioista, ja kuittaa hälytysääni kuittauspainikkeella "ON/OFF". Paina vähintään 1s ajan. Ilmoita asiasta kiinteistöpalvelukeskukseen, p SÄHKÖVERKON ERISTYSTASON VALVONTALAITE EV-7 Mikäli laite hälyttää, kuittaa hälytysääni kuittauspainikkeella "RESET". Paina vähintään 1s ajan. Ääni sammuu. a) Mikäli hälytysvalo ei kuittaudu: Irrota laitteita pistorasioista Paina kuittauspainiketta uudelleen 2-3 sekuntia Mikäli hälytys ei vieläkään kuittaudu, ilmoita asiasta kiinteistöpalvelukeskukseen, p Jos hälytysvalo sammuu, laita laitteet yksitellen takaisin pistorasioihin Mikäli joku laite aiheutti hälytyksen, toimita laite korjattavaksi Paina lopuksi kuittauspainiketta uudelleen 2-3 sekuntia b) Jos hälytysvalo ei kuittaudu ollenkaan, ilmoita asiasta kiinteistöpalvelukeskukseen, p

24 Lääkintätilojen suojausmenetelmät; Miksi näitä tarvitaan Miksi lääkintätiloissa on oltava normaalia paremmat suojaukset? Potilaan sydän on heikkokuntoisempi kuin terveen ihmisen Potilaalta puuttuu ihon oma, sähkövirtaa vaimentava resistanssi (avohaavat, lääkintälaitteen liityntäosa ihon alla ) Potilas ei reagoi sähköiskuun normaalisti (anestesia, tajuttomuus, heikkokuntoisuus ) Hoitolaitteiden häiriösuojaus saattaa olla herkempi 24

25 Hoitoalue = Alue jossa tarkoituksellisesti tai tahattomasti saattaa syntyä suora yhteys potilaan ja sähkökäyttöisen lääkintälaitteen tai lääkintälaitejärjestelmän osan välille tai yhteys potilaan ja lääkintälaitteen tai lääkintälaitejärjestelmän osaa koskettavan muun henkilön välille Hoitoalue..eli: Jos potilaaseen liitetään SÄHKÖKÄYTTÖISEN (230 V = normaali verkkojännite) LÄÄKINTÄLAITTEEN liityntäosia, hänen ympärilleen muodostuu kuvien mukainen HOITOALUE. Hoitoalueelle ei saa tuoda muita sähkökäyttöisiä laitteita kuin lääkintälaitteita, tai laitteet on suojattava lääkintälaitestandardin mukaisesti Hoitoalueita on kaikissa lääkintätilaryhmissä. Jos potilaaseen ei ole liitetty sähkökäyttöisiä lääkintälaitteita, ei kyse ole hoitoalueesta 25

26 Kotilaitteiden sähköturvallisuus TUKES; Lehdistötiedote Turvallisuus- ja kemikaalivirasto (Tukes) velvoitti maahantuojia keräämään pois kuluttajilta yhteensä 100 vaaralliseksi todettua tuotetta vuoden 2012 aikana (2011; 57 kpl, 2010; 32 kpl). Vaarallisia tuotteita poistettu markkinoilta ennätysmäärä! Lehdistötiedote Turvallisuus- ja kemikaalivirasto (Tukes) poisti viime vuonna markkinoilta 364 vaarallista tai vakavasti puutteellista tuotetta, joista 116 kpl kerättiin takaisin myös kuluttajilta. Sähkötuotteiden osalta vakavia puutteita löytyi eniten led-lampuista, latureista ja verkkoliitäntäkojeista. Puutteita löytyi paljon myös koneista, leluista, henkilönsuojaimista sekä jalometallituotteista. 26

27 Kotilaitteiden sähköturvallisuus Tuoreimpia esimerkkejä: ; Latauslaite, USB (Tuotteen eristyksessä on vakavia puutteita, ja jännitekokeessa tapahtui läpilyönti) ; Jatkojohto (Jatkojohdon pistorasian mitoituksissa on useita puutteita) ; Lamppusarja (Liitäntälaitteen sisäisen muuntajan eristys on puutteellinen) ; Iphone-latauslaite (Laturin eristys verkkojännitteisistä osista kosketeltavaan USB-liittimeen on puutteellinen. Lisäksi laitteen kotelo ei kestä tulenkestoisuustestiä) 27

28 Irtaimet sähkölaitteet hoitoalueella -> käytettävä lääkintälaitetta: Sähköturvallisuus Paloturvallisuus Paloherkät laitteet, savunmuodostus ym. RF-häiriöturvallisuus Sähköasennukset, mm. valaisinten liitäntälaitteet Hakkuriteholähteet, bluetooth, WLAN, moottorit ym. ym. Mekaaninen turvallisuus Hygieniaseikat 28

29 Normaalit pistorasiat Normaalijakelun pistorasiat (W21), rasioiden merkintätarran väri on VALKOINEN (musta teksti) Pistorasioita käytetään tavallisten sähkölaitteiden sähkön syöttöön esim. laturit, kahvinkeittimet, kodinkoneet, toimisto-pc:t, tulostimet, sähkökäyttöiset toimistopöydät Sairaalassa normaaliverkon pistorasioita on tyypillisesti yleisissä tiloissa, ja G1-tiloissakin yli puolet. 29

30 Varavoimapistorasiat rak. 2:ssa Varavoimajakelun pistorasiat (W22), rasioiden merkintätarran väri on SININEN Näitä pistorasioita on käytössä vain IVkonehuoneissa, teknisissä tiloissa, kaasukeskuksessa, jne (rak.2 ja PEKO1) ja runsaasti niissä tiloissa joissa DRUPSia ei ole käytettävissä Pistorasioihin tulee valtakunnan sähköverkon vikatilanteen aikana jännite n sekunnin päästä katkoksen alkamisesta. Pistorasiatarrasta löytyy kirjaimet VV 30

31 DRUPS-pistorasiat DRUPS-varmennetun katkeamattoman jakelun pistorasioiden (W24) merkintätarrojen väri on VIOLETTI Pistorasioita käytetään sähkölaitteissa, joiden on toimittava myös valtakunnan sähköverkon vikatilanteissa esim. elintärkeät lääkintälaitteet, potilastoimintaan liittyvät mikrotietokoneet Pistorasioissa on aina (katkoton) jännite valtakunnan sähkökatkoksen aikana 31

32 Ei lääkintälaitteille - pistorasia =huoltopistorasia EI LÄÄKINTÄLAITTEILLE merkityt pistorasiat ovat huoltotoimintaa tai tiettyä erikoislaitetta varten eikä niihin saa liittää lääkintälaitteita. Pistorasioita käytetään esim. sähköpielissä ja joidenkin yksittäisten laitteiden syötöissä Hoitolaitteet voidaan aina liittää kaikkiin muihin pistorasioihin (väristä riippumatta) Kaikissa G2-tiloissa on vähintään yksi huoltopistorasia 32

33 Käytävien ja porrashuoneiden valaistus Käytävien valaistuksen ohjaus on toteutettu liiketunnistimilla. Tunnistimen toimintasäde on n. 6m. Porrashuoneissa valaistusta ohjataan ääneen perustuvilla ilmaisimilla. Valot syttyvät esim. oven aukaisusta, puheesta, jne. 33

34 Vastaanottohuoneiden, toimistojen ym. valaistuksen ohjaus Esim. synnytyssali Valaistusta ohjataan KNX-tekniikkaan perustuvilla painikkeilla. Painikkeissa on valaistukseen liittyvät ohjaukset Valaistuksen säätö: Vihreä valo = OFF Punainen valo = ON Pitkä painallus vas. = himmenee Pitkä painallus oik. = kirkastuu Lyhyt painallus vas. => OFF Lyhyt painallus oik => ON 34

35 WC- varasto ja aputilat Muut toimisto- ja kansliatilat - Valaistusta ohjataan perinteisillä valaistuksen ohjauskytkimillä WC-, varasto- ja aputilat liiketunnistimilla. Valot syttyvät liikkeestä ja sammuvat itsestään kun tilassa ei liikuta. 35

36 Valaistuksen ohjaukset/kosketusnäytöt 36

37 Valaistuksen ohjaukset/kosketusnäytöt 37

38 Valaistuksen ohjaus/tehohoitohuone 38

39 Valaistuksen ohjaus/monikkohuone 39

40 Valaistuksen tilanneohjaukset Monikko/tehohoito 40

41 Leikkaussalien, tehohoitohuoneiden ohjauskeskukset Leikkaussalien ohjauskeskukset - Kosketusnäyttö - Pistorasiat - Eristystason valvonta - Johdonsuojat / vikavirtasuojat - RTG-pistorasia 41

42 Mitä käyttäjä voi tehdä, jos pistorasiaan ei tule sähköä tai valot sammuvat? Jos huoneen pistorasiassa ei ole jännitettä tai valot sammuvat, tarkista syöttävän keskuksen - Vikavirtasuojat (henkilösuoja) ja - Johdonsuojakatkaisijat (laitesuoja) Vipujen on oltava 1-asennossa = Yleensä ylhäällä tai oikealla (merkkivärit punainen=on, vihreä=off) Ryhmänumero on merkitty sekä pistorasiaan että suojalaitteeseen 42

43 Vikavirtasuojakytkimen kuittaus Jos huoneen valot sammuvat tai pistorasiasta katkeaa sähkö, nosta syöttävästä ryhmäkeskuksesta käyttövipu 1-asentoon Jos vipu ei pysy päällä, ota kaikki pistotulppaliitännäiset laitteet pois pistorasioista Käännä vipu 1-asentoon (ryhmänumero on merkitty sekä pistorasiaan että suojalaitteeseen) Jos vipu ei pysy päällä, ota yhteys SERVICAn kiinteistöpalvelukeskukseen Laita laitteet yksitellen pistorasioihin Kun joku laite aiheuttaa käyttövivun napsahtamisen alas, toimita ao. laite huoltoon 43

44 Lukitus ja kulunvalvonta 1. Kulunvalvonta mm. rakennuksen ja isojen alueiden kuorisuojaukseen, aikaohjauksin 2. iloq-lukolla lukitaan yksiköiden lukittavat ovet, lääkekaappien ovet, älylääkekaappien ovet ja lääkejääkaappien ovet. 3. Abloy-avaimella lukitaan kiinteiden kalusteiden lukot (vaatekaapit, laukkukaapit, muut lukittavat kalusteet). 4. Irtokalusteet on lukittu kalustelukoilla. 44

45 ilog-lukitus. Henkilökunnalle jaetaan avaimet ennen tilojen käyttöönottoa osastonhoitajien välityksellä Oven käytöstä jää järjestelmään viimeisen 500 käyttäjän oven käyttötiedot. Lääkekaapeissa ja lääkejääkaapeissa on kellopiiri, joka tallentaa tiedon myös käyttöajankohdasta. Pääaulassa sijaitsee iloq-avaimen päivityslaite. Päivitystä tarvitaan, jos käyttäjän ovioikeuksia on muutettu. 45

46 iloq-ovioikeudet Taso 1= oman yksikön huoneovet Taso 2 = oman yksikön lääkekaapin/älylääkekaapin sekä lääkejääkaapin ovet Taso 3 = oman yksikön lääkekaapin/älylääkekaapin sisällä olevan huumekaapin ovet Osastonhoitaja määrittää, minkä tason oikeus työntekijälle annetaan. 46

47 iloq-lukittu automaattinen liukuovi Yleisillä käytävillä esim. huoltotilojen automaattiset liukuovet on lukittu iloq-lukolla. Ohessa kuva oven lukkopesästä, joka sijaitsee oven lähellä seinällä. Avaimen vienti lukkopesään käynnistää oviautomatiikan. 47

48 Kulunvalvonta iloq-lukitus vähentää kulunvalvottujen ovien tarvetta, mutta niitä ei voida poistaa kokonaan. Kuluvalvottuja ovia ovat esim. seuraavat ovet: kaikki ulko-ovet yksiköiden käyntiovet hissit lääkehuoneet yleisillä käytävillä olevat kokous- ja opetustilat pukuhuonekäytävälle menevät ovet Kulunvalvottu ovi voi olla virka-aikaan auki ja olla kulunvalvottu iltaisin ja yöaikaan. 48

49 Työaikapääte Työaikapääte etälukee kulkukortin. Sisään/Ulos -toiminnot tapahtuvat suoraan kosketusnäytöltä Lisätoimintoja valitaan Perustoiminnot ja Erikoistoiminnot valikkojen kautta. Työaikapäätteitä on pääaulassa ja yksiköiden taukotilojen lähellä. Työaikaleimaus tehdään oman yksikön laitteella. Pukeutuminen suojavaatteisiin ei kuulu työaikaa. 49

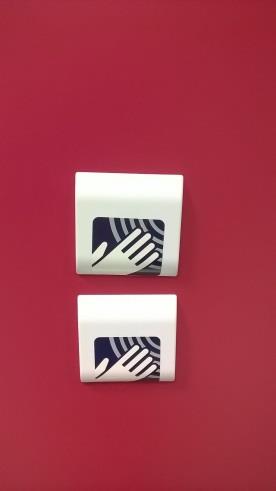

50 Kosketusvapaa aukaisu ½ aukaisu (ylempi) kokoaukaisupainike (alempi) Automaattioven käyttö Ovi avautuu kosketusvapaasti heilauttamalla kättä tunnistimen kohdalla. Ovi sulkeutuu automaattisesti muutaman sekunnin kuluttua Yli 120 cm leveissä ovissa on erikseen koko aukaisu- ja puoliaukaisutunnistimet. Oven hätäavauspainikkeita on poistumisreiteillä olevissa ovissa, käytetään esim. vikatapauksissa 50

51 Automaattisen oven ohjelmointikytkin =Servica 51

52 Etäaukaisu ja ovitutka Etäaukaisupainike (vaatii painamisen) Ovitutka, joka estää oven tulemisen päälle 52

53 Aukipitolaitteella olevat ovet Palorajojen vuoksi tiloissa on yleensä käytävillä aukipitolaitteella olevia ovia, jotka sulkeutuvat itsestään palotilanteessa. Käyttäjä voi sulkea itse halutessaan aina auki olevan oven oheisen painikkeen avulla. (kerrotaan turvallisuuskoulutuksessa) 53

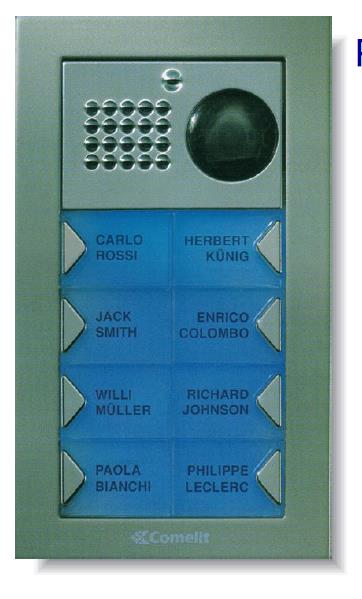

54 Ovipuhelin/ovikoje Ovipuhelin on synnyttämään tulevien sisäänkäynnissä Ulko-ovella tai yksikön sisäovella tulija painaa ovikellopainiketta Sisällä olija vastaa luuriin. Hän voi keskustella tulijan kanssa ja nähdä hänet monitorista 54

55 Ovipuhelin/vastauskoje Sisällä olija voi keskustella tulijan kanssa ja nähdä hänet monitorista, sekä avata ulkooven 55

56 Ovipuhelin Yksiköissä on myös sisäisiä ovikelloja tai ovipuhelimia avauspainikkeineen 56

57 Schrack- Hoitajakutsujärjestelmä Istekki tuottaa palvelumallilla uudisrakennuksen hoitajakutsujärjestelmän Ovipielikoje Kutsupainike Kutsun kuittauspainike 57

58 INVA-WC-hätäkutsu Kun hälytysvalo palaa Inva-WC:n oven päällä käytävällä/hälytysääni kuuluu > Mene tarkistamaan tilanne siitä tilasta jonka ulkopuolella merkkivalo palaa! Kuittaa hälytys pois tilanteen lopuksi Vetonarupainike Kuittauspainike Hälytysvalo Opasta potilasta vetonarun käyttöön tarvittaessa 58

59 Varattu-valo Varattu-valokojeet ovat oven pielissä tai irtolaitteena toimistopöydällä. Käytävällä oleva varattu-valo. 59

60 Valomerkkipylväs Valoja ohjataan kosketusnäytöltä Punainen valo = "PÄÄSY KIELLETTY" Keltainen valo = "SÄTEILYLAITE TOMINTAVALMIS" Kirkas valo = "ERISTYS" 60

61 Ilmastointi Ilmastointi on täysin automaattinen Useimmissa yleisötiloissa ilmastoinnin tehokkuus määräytyy mm. henkilöiden määrästä ao. tilassa (Laitteisto mittaa ilmassa olevan hiilidioksidin määrää) Joissakin tiloissa sisäilman lämpötilaa käyttäjä voi säätää 1 3 asteen rajoissa. Tähän tarkempi selostus ja mahdollisia kuvia, Kari? 61

62 Eristyshuoneiden ilmastointi Interlock-ohjauksilla huolehditaan siitä, että eristyshuoneeseen mentäessä (tai sieltä tultaessa) eivät välitilan molemmat käyntiovet voi olla yhtä aikaa auki. Ohjaukset Normaali käyttö Eristystilanne, ylipaine Eristystilanne, alipaine Tähän tarkempi selostus ja mahdollisia kuvia, Senja 62

63 Automaattisten hanojen toiminnan voi sulkea pois oheisella kytkimellä. Kytkintä käytetään yleensä siivouksen yhteydessä Valokennohanan pääkytkin Lämpötilan säätö 63

64 Lattialämmitys Kosteissa tiloissa on lattialämmityskaapelit joiden lämpötilaa voidaan säätää (tietyissä rajoissa) Säädä niin, että lattia on miellyttävän lämmin mutta tila ei ole liian kuuma. Älä kytke koskaan pois päältä Lämpötilan säätö 64

65 Kaasuhälytys Laite hälyttää (ääni + vilkkuvalo) kaasunpaineen laskettua alle hälytysrajan. Kojeessa on kuittauspainike, jota painettaessa summeri vaimenee sekä hälyttäneiden silmukoiden merkkivalot muuttuvat tasavalolle. Merkkivalot ovat päällä niin kauan kunnes kaasuverkon paine on normalisoitunut Jos hälytys ei kuittaudu, ilmoita asiasta kiinteistöpalvelukeskukseen, p

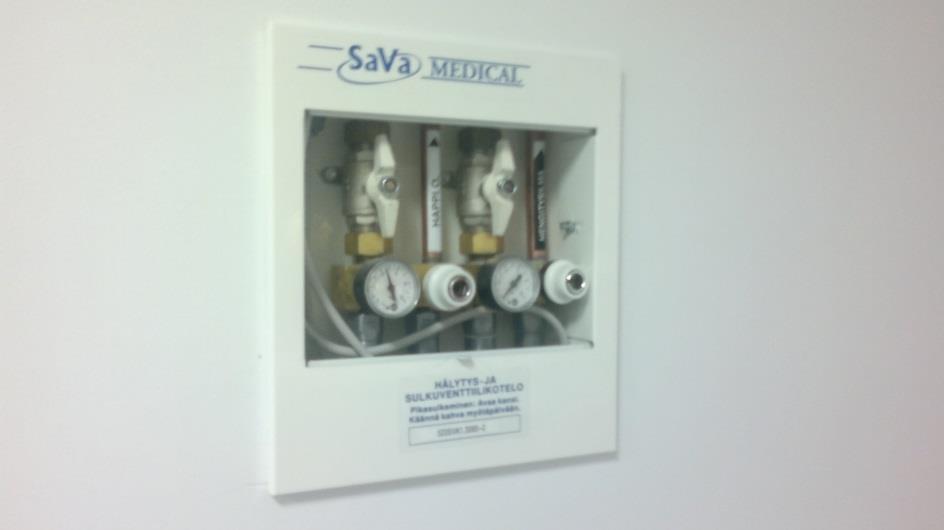

66 Sairaalakaasujen syöttökeskus Sairaalakaasun syöttöliittimet, mittarit ja sulkuventtiilit 66

67 Toimintaohje kaasuhälytyksissä 67

68 Uuden putkipostijärjestelmän perustiedot Uusi putkipostijärjestelmä (160 mm putki) on käytössä keväästä 2015 alkaen seuraavien rakennusten välillä: Rakennus 2 Apteekki Sädesairaala 1R (uusi päivystysosasto, lasten yhdysosasto ja lasten poliklinikka) Islabin laboratorio ja näytteenotto (1A, 0.krs). Järjestelmä laajenee peruskorjauksen myötä koko sairaalaan. Tällöin korvataan nykyinen 110 mm putkisto uudella putkikoolla Järjestelmä on nykyaikainen ja mahdollistaa esim. putkipostilähetysten reaaliaikaisen seurannan. Verituotteiden lähetykset priorisoidaan ohittamaan muut lähetykset. Järjestelmä on katkottomassa sähkössä. 68

69 Putkipostikapselit Putken halkaisija 160 mm mahdollistaa verituotteiden ja sytostaattien lähetyksen Kolmen värisiä kapseleita: sininen = normaalit kapselit punainen = verituotekapselit oranssi= sytostaattikapselit (kuvassa väärin vihreä) Yhden lähetyksen paino max 4 kg (vanhassa 110 mm - putkistossa 3 kg) HUOM; Älä täytä kapselia esim. haulipusseilla!!! Kapseliin mahtuu noin 30 verikoeputkea. Kapseleita varataan viisi per asema. Kapselit hankkii Kiinteistöhallinto. 69

70 Lähetysten pakkaaminen Lähetykseen voi laittaa lähes mitä vain. Jos kapselia käytetään likaisissa kuljetuksissa, pitää muistaa kapselin puhdistus. Laboratorion näytteet pakataan styroksiin, jonka ympärille laitetaan kuminauha. Instrumentit laitetaan paperiin, kuplamuovipussiin, sisäkapseliin tai vastaavaan tai yksinkertaisesti vain Minigrip-pussiin, jonka saa tiiviisti kiinni. 70

71 Putkiposti: Lähetyksen tekeminen ja vastaanotto Laitteeseen näppäillään halutun kohdeaseman osoite esim Saapuneesta lähetyksestä tulee tieto leikkaussaleissa kosketusnäytölle ja muissa tiloissa putkipostin merkkivalon syttymisenä. Lähetys kuitataan vastaanotetuksi S1-koodilla. Asemalle voi tehdä lähetyksen vain sen aukioloaikoina. Esim. poleille klo välisenä aikana. Useimmat asemat ovat auki 24/7 71

72 Yleiskaapelointijärjestelmä Käytetään ATK- ja puhelinpistorasioina, sekä joihinkin lääkintälaitejärjestelmiin (mm. hoitajakutsu, potilasvalvontalaitteet) 72

73 Langattomat verkot VIRVE-verkko ja DNAn matkapuhelimet kuuluvat kaikkialla sisätiloissa (=monioperaattoriverkko) WLAN-verkko kattaa pääosan sisätiloista 73

74 Aikakellojärjestelmä - Osa kelloista on sekuntiviisarilla varustettuja (Tilat missä sekuntiosoitusta on katsottu tarvittavan) - Älä itse säädä kelloja talvi/kesäaikaan, säätö tapahtuu automaattisesti 74

75 Antennijärjestelmä Antennipistorasioita on vain potilastoimintaan liittyvissä tiloissa - TV / Antenni (television liittämistä varten) - Radio (ei yleensä käytössä) 75

76 Vikailmoitukset Kiinteistön vikailmoitukset (myös takuuaikana) voit tehdä Servica:lle INTRANET: Tekniikan palvelupyynnöt (tai puhelin 73300) Lääketietellisen tekniikan piiriin kuuluvat tekniset ongelmat hoitaa Istekki INTRANET: Istekin palvelupyynnöt 76
