1 LAUSUNTO 1 (4) Maankäyttö ja ympäristö / Max Isaksson AE Kajaanin kaupunki Ympäristötekninen lautakunta Lupajaosto kajaani@kajaani.fi Lausuntopyyntö , ympäristönsuojelusuunnittelija Inkeri Neuvonen, Destia Oy:n maa-ainesja ympäristölupahakemus Kallion ottaminen, louhinta ja murskaus Fingrid Oyj:n 110 kv:n voimajohdon Ontojoki - Tihisenniemi ympäristössä voimajohdon pylväsvälillä Kajaanissa Olemme vastaanottaneet lausuntopyyntönne koskien Destia Oy:n maa-aines-ja ympäristölupaa kallion ottamiseen ja louhintaan sekä murskaukseen Kajaanin kaupungin Kuluntalahden kylässä, Pekastinvaaran kallioalueella sijaitsevalle tilalle Särkipuro RN:o Alueella on Fingrid Oyj:n omistama 110 kilovoltin (kv) voimajohto Ontojoki - Tihisenniemi, kartta liitteenä. Fingrid Oyj:n 110 kv:n voimajohtoa Ontojoki - Tihisenniemi varten on lunastettu kiinteistön käyttöoikeuden supistus yhteensä 50 metriä leveälle johtoalueelle (liite). Johtoalue muodostuu 30 metriä leveästä johtoaukeasta ja johtoaukean reunoissa olevista 10 metriä leveistä reunavyöhykkeistä, joilla puuston kasvua on rajoitettu niin, etteivät puut kaatuessaan osu johtimiin. Maapohja ja puusto ovat maanomistajan omaisuutta. Kallion ottamista, louhintaa ja murskausta voidaan harjoittaa Fingrid Oyj:n voimajohdon läheisyydessä edellä määritellyn johtoalueen ulkopuolella ottaen mainitun voimajohdon osalta huomioon seuraavaa: Katselmus johtoalueella ja turvallisuusilmoitus Ennen kalliokiven ottamisen ja louhintatöiden aloittamista 100 metriä lähempänä voimajohtoa on räjäytysten vaikutusalueella olevilla johto-osilla pidettävä katselmus Fingrid Oyj:n Oulun aluetoimipaikan voimajohtoasiantuntija Mika Kuivalaisen kanssa, puhelin ja sähköposti mika.kuivalainen@fingrid.fi. Katselmusajankohdasta on sovittava vähintään kaksi viikkoa etukäteen ja samassa yhteydessä on toimitettava räjäytyssuunnitelma, jossa voimajohto on huomioitu. Katselmuksessa tarkastetaan ottoalueen läheisyydessä olevien pylväsrakenteiden ja johtimien senhetkinen kunto. Katselmuksessa tulee olla mukana vähintään voimajohdon omistajan, louhintaurakoitsijan ja työn teettäjän edustajat. Kun louhintatyöt ovat päättyneet, tulee pitää loppukatselmus. Katselmuksista mahdollisesti aiheutuneisiin kustannuksiin Fingrid Oyj ei osallistu. Katselmuksessa varmistetaan myös turvalliset työskentelytavat ja tarvittaessa täytetään voimajohdon omistajan edellyttämä turvallisuusilmoitus. Kallion ottaminen, louhinta ja murskaus voimajohdon läheisyydessä Kalliokiviaineksen ottoa, maan leikkausta tai louhintaa ei saa suorittaa eikä maa-ainesta tai alueelta mahdollisesti hakattavaa puustoa varastoida Fingrid Oyj:n 110 kv:n johdon Fingrid Oyj Käyntiosoite Läkkisepäntie Helsinki Helsinki Postiosoite Puhelin Fax Y-tunnus , ALV rek. PL etunimi.sukunimi@fingrid.fi

2 Maankäyttö ja ympäristö / Max Isaksson LAUSUNTO AE (4) johtoalueella. 110 kv:n johdon Ontojoki - Tihisenniemi johtoalue ulottuu vaakasuoraan mitattuna 25 metrin etäisyydelle 110 kv:n johdon keskilinjasta (liite). Johdon keskilinja maastossa on keskimmäisen virtajohtimen kohdalla. Louhittaessa voimajohdon läheisyydessä on huomioitava myös liitteenä oleva Fingrid Oyj:n ohje Maa-ainesten louhinta ja murskaus voimajohtojen läheisyydessä. Kallion louhinta, kiviaineksen murskaus, räjähdys-ja polttoainevarastot, työmaakopit, työkoneiden huolto-ja säilytystilat sekä maa-aineksen ja murskeen seulonta ja varastointi tulee sijoittaa johtoalueen ulkopuolelle vähintään 25 metrin etäisyydelle 110 kv:n johdon Ontojoki - Tihisenniemi keskilinjasta. Kiviaineksen mahdollinen murskaus ja kallioporaus on suoritettava johtoalueiden ulkopuolella niin kaukana ja sellaisin työmenetelmin, että 110 kv johdon virtajohtimet ja eristinketjut joutuvat mahdollisimman vähän alttiiksi pölyyntymiselle. Mikäli eristinketjuja joudutaan puhdistamaan normaalia useammin sähkön käyttöhäiriöiden välttämiseksi tai vaurioitunutta johtoa joudutaan korjaamaan, on vastuu kustannuksista louhintatoiminnan harjoittajalla. Räjäytystyön suorittajan on hankittava kaikki viranomaisten vaatimat luvat ja tehtävä ilmoitukset räjäytystöiden aloittamisesta. Räjäytystöissä on noudatettava räjäytysalan ajan tasalla olevia normeja. Räjäytystöiden tekeminen voimajohdon läheisyydessä edellyttää myös katselmuksen pitämistä johtoalueella. Kun johdon läheisyydessä suoritetaan räjäytystöitä, on räjäytyskohteet suojattava niin hyvin, ettei johtoon pääse sinkoutumaan kiviä. Varsinkin johtimet ja eristimet vioittuvat hyvin herkästi. Louhinnassa ei saa käyttää niin suuria räjähdysainemääriä, että räjäytyksistä aiheutuva kallioperän tärinä aiheuttaa voimajohtopylväille ja niiden perustuksille tai haruksille minkäänlaista vahinkoa. Tarvittaessa on lähimpien pylväiden perustuksiin asennettava tallentavat tärinämittarit tai porattava rako työkohteen ja pylvään väliin. Myös ilma-aallon painevaikutus on otettava huomioon töitä suunniteltaessa. Voimajohdon läheisyydessä tehtävistä räjäytystöistä on laadittava kirjallinen räjäytyssuunnitelma, jossa voimajohto on huomioitu. Suunnitelma on toimitettava Fingrid Oyj:n aluetoimipaikan asiantuntijalle katselmusajankohdasta sopimisen yhteydessä. Sosiaali-ja terveysministeriön turvallisuusmääräyksissä numero 16:0 käsitellään voimajohdoista räjäytystyölle aiheutuvia vaaratekijöitä ja suojaetäisyysvaatimuksia. Sähkönallien käyttöä varten turvallisuusmääräyksissä annetaan sytytysjohtojen sallitut vähimmäisetäisyydet suurjännitejohdoista. Ojan sijainti voimajohtoon nähden Ojaa ei saa tehdä voimajohtopylvään pylväsalalle, joka ulottuu kolmen metrin etäisyydelle pylvään perustus-ja harusrakenteista (liite). Ojia ei saa kaivaa siis myöskään pylväsjalkojen tai pylvään ja haruksen välistä. Oja on suunniteltava ja rakennettava siten, ettei se tulvi pylväsalalle. Ojitus on suunniteltava ja rakennettava siten, että se ei aiheuta haittaa voimajohdon kunnossapitotoiminnalle, joka edellyttää esteetöntä kulkua johtoalueella pylväältä pylväälle jalan tai työkoneella. Johtoalueelle tarvittaessa sijoitettavat ajoluiskat tai rummut on rakennettava siten, etteivät ne rikkoudu, jos tarvittaessa joudumme kulkemaan työkoneilla niiden yli.

3 Maankäyttö ja ympäristö / Max Isaksson LAUSUNTO AE (4) Työskentely johdon läheisyydessä Toiminnan päättyminen Maa-aineksen ottaja vastaa henkilökuntansa työturvallisuudesta työskenneltäessä jännitteisen voimajohdon läheisyydessä sekä kaikista niistä vahingoista, joita voimajohdolle tai sähkön siirrolle saattaa aiheutua maa-aineksen oton ja louhinnan seurauksena. Tällaisia ovat esimerkiksi likaantuneiden eristimien ja niiden puhdistuksen aiheuttamat häiriöt ja katkokset sähkön siirrossa. Voimajohtopylväiden pylväsala ulottuu kolmen metrin päähän pylväiden maanpäällisistä perustus- ja harusrakenteista (liite). Pylväsala on suoja-alue, jolla ei saa kaivaa, läjittää eikä liikkua työkoneilla. Työskenneltäessä 110 kv:n johdon alla ei työkoneen työskentelyalue saa ulottua pystysuoraan mitattuna kolmea metriä lähemmäksi 110 kv:n johdon johtimia silloin, kun työkoneen työskentelyalue vaakasuoraan mitattuna ulottuu viittä metriä lähemmäksi kyseisen johdon reunajohtimia (liite). Voimajohdon pylväillä on kuparisia vaakamaadoitusjohtimia, jotka on asennettu noin 0,7 metrin syvyyteen likimäärin liitteenä olevien maadoituspiirrosten mukaisesti. Ojan kaivutyöt on tehtävä siten, etteivät maadoitusjohtimet mene poikki. Mikäli maadoitusjohtimia kuitenkin katkeaa, on asiasta ilmoitettava välittömästi Fingrid Oyj:n Oulun aluetoimipaikkaan Mika Kuivalaiselle, puhelin Korjauksen helpottamiseksi on maadoitusten katkenneet päät jätettävä näkyviin. Korjaus onnistuu parhaiten silloin, kun kaivanto on vielä auki ja kaivinkone on paikalla. Kaikenlainen varastointi johtoalueella on kiellettyä. Jos louhinnan yhteydessä tapahtuu 110 kv:n johtoon liittyvä vahinko, pyydämme ilmoittamaan siitä heti Fingrid Oyj:n kantaverkkokeskukseen, puhelin Lausunnon vastaanottajan on huolehdittava siitä, että tässä lausunnossa annetut ohjeet ovat voimajohtojen läheisyydessä työskentelevien tiedossa. Kun maa-aineksen ottoja louhinta alueella päättyy, pyydämme ilmoittamaan siitä loppukatselmusta varten osoitteeseen Fingrid Oyj, Mika Kuivalainen, Lentokatu 2, Oulunsalo. Ilmoituksessa pyydämme viittaamaan tämän lausunnon arkistointitunnukseen AE Muuta Suunnitelmien mahdollisesta muutoksesta pyydämme ilmoittamaan meille osoitteeseen Fingrid Oyj, Maankäyttöjä ympäristö, PL 530, Helsinki tai sähköpostilla osoitteeseen risteamalausunnot@fingrid.fi. Pyydämme, että ilmoitatte myös, jos hanketta ei toteuteta ollenkaan. Pyydämme viittaamaan yhteydenotoissa tämän lausunnon arkistointitunnukseen. Mikäli johtoalueelle rakennetaan esimerkiksi teitä, vesi-, viemäri- tai sähköjohtoja, valaistusta, aitoja tai muita rakenteita tai laitteita, on asiasta pyydettävä lausunto voimajohdon omistajalta, jotta turvallisuusnäkökohdat voimajohdon sekä järjestettävän toiminnan kannalta tulevat huomioiduksi. Suunniteltaessa hankkeita tai toimintaa voimajohtojen läheisyydessä pyydämme ilmoittamaan siitä meille lausunnon antamista varten osoitteeseen Fingrid Oyj, Maan-

4 Maankäyttö ja ympäristö / Max Isaksson LAUSUNTO AE (4) käyttöjä ympäristö, PL 530, Helsinki tai sähköpostiosoitteeseen risteamalausunnot@fingrid.fi. Lisätietoja Lisätietoja antaa tarvittaessa Max Isaksson, puhelin , sähköposti max.isaksson@fingrid.fi. Ystävällisin terveisin FINGRID OYJ Risteämälausunnot Max Isaksson erikoisasiantuntija LIITTEET karttakuva johtoalueen poikkileikkauskuva Työskentely ilmajohtojen läheisyydessä -ohje Maa-ainesten louhinta ja murskaus voimajohtojen läheisyydessä -ohje voimajohtopylvään maadoituspiirros, 3 kpl

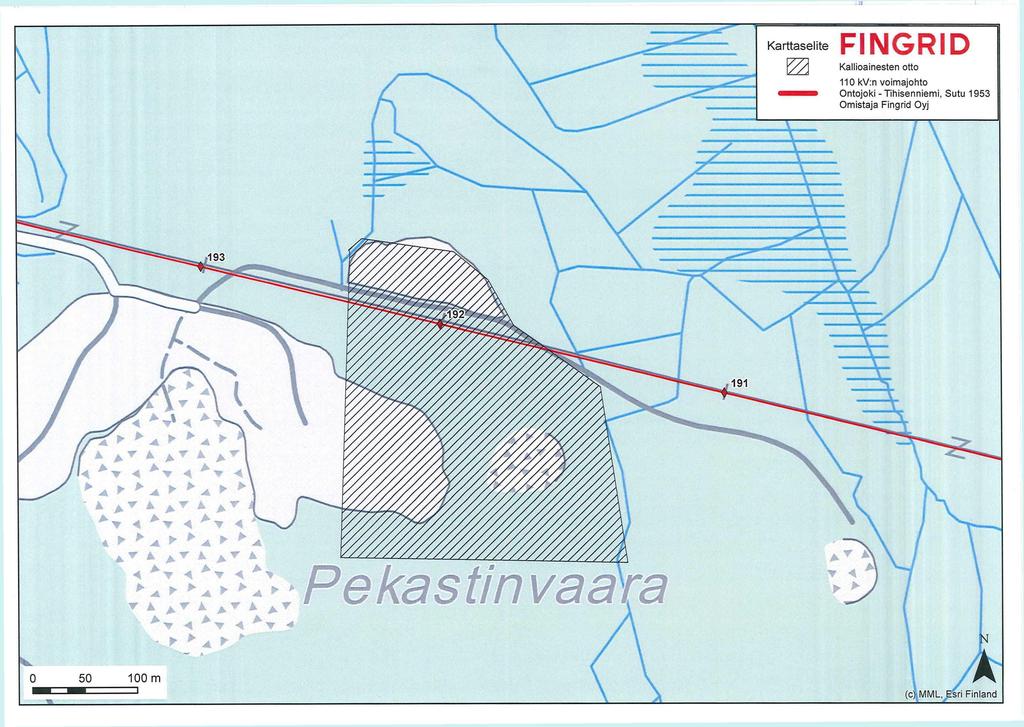

5 \ Karttaselite FINGRID Kallioainesten otto 110 kv:n voimajohto Ontojoki - Tihisenniemi, Sutu 1953 Omistaja Fingrid Oyj T\:y;;c :; Pe kasti n vaerra m A (c) MML, Esri Finland 'Jiri CinUnrl

6 \7D m i 1 ro I Z3 1 Z3 I m I i/i li_oj i DJ' 110 kv ONTOJOKI - TIHISENNIEMI SUTU 1953 :21-198, , IQJ Iro ZJ,c E Reunavyöhyke "777 \\\ /// \\\ /// \\\ /// -V Reunavyöhyke 10 m 15 m 15 m 10 m Ne 30 m JOHTOAUKEA 50 m JOHTOALUE Muutos Sivut t) Päiväys Kuvaus Tohn. Tor-k FINGRID OYJ EmPOWER^ OUMto I ONTOJOKI - IJOHTOALUE TIHISENNIEMI 110 kv I PYLVÄÄT , , Korvu Koko A4 Kohde 'Amiurnn LAE KorvOlu 'Numero Su*niiltlja/pva Tark./p»n Hjv/pmn Kuvailu Krl HHEI l#hli HSVä)rJpwo 'HuulM uhia

7 TYÖSKENTELY ILMAJOHTOJEN LÄHEISYYDESSÄ Älä mene vaarallisen lähelle johtoja! Käsiteltäessä pitkiä tai suurikokoisia esineitä tai työskenneltäessä työkoneella ei mikään esine tai koneen osa saa vahingossakaan joutua sivusuunnassa tai alapuolella oheisissa kuvissa olevia mittoja lähemmäksi jännitteisiä johtimia. Jännitetaso kv Eristinketjun Eristinlautasten pituus lukumäärä 110 noin 1 metri noin 2 metriä noin 4 metriä Voimajohtopylväiden pylväsala ulottuu kolmen metrin päähän pylvään maanpäällisistä perustus- ja harusrakenteista. Pylväsala on suoja-alue, jolla ei saa liikkua työkoneilla, kaivaa tai läjittää. Harustettu, kaksijalkainen pylväs Harustamaton, yksijalkainen pylväs Jos töiden yhteydessä tapahtuu Fingrid Oyj:n voimajohtoon liittyvä muu kuin maadoitusjohtimiin kohdistuva vahinko, pyydämme ilmoittamaan siitä heti Fingrid Oyj:n kantaverkkokeskukseen, puhelin

8 MAA-AINESTEN LOUHINTA JA MURSKAUS VOIMAJOHTOJEN LÄHEISYYDESSÄ 1 Yleistä Voimajohtojen läheisyydessä tehtävät louhinta-ja murskaustyöt on aina erikseen kirjallisesti suunniteltava. Työhön on nimettävä räjäytystyönjohtaja. Suunnitelmassa on otettava huomioon voimajohdon sijainti työkohteeseen nähden. Suunnitelma on toimitettava tarvittaessa Rngrid Oyj:lle lausunnolle. Erityistä huomiota työnsuunnittelussa on kiinnitettävä seuraaviin: Sirpalevaaraan, joka voi aiheuttaa voimajohdon herkimpien osien rikkoutumisen. Herkimpiä osia ovat eristimet (usein lasia tai posliinia) ja johtimet (alumiinia). Räjäytyskohde on huolellisesti peitettävä siten, etteivät pienetkään kivet pääse sinkoutumaan. o Peittäminen tehdään asentamalla huopa huolellisesti täkkäysmattojen alle käytettäessä Nonel-tyyppistä sytytystä. Täkkäysmatot sidotaan kiinni toisiinsa. Sytytysjärjestelmän pitää olla ei-sähköinen voimajohdon alla tai sen läheisyydessä. Sähkönallit saattavat tahattomasti syttyä kenttään indusoituneesta virrasta. Ohjeita Ennen työn suorittamista on työkohteen läheisyydessä olevat voimajohdon pylväät ja johtimet katselmoitava ja dokumentoitava luotettavalla tavalla (esim. valokuvin). Työn päätyttyä on tehtävä loppukatselmus. Työn suorittajan on hankittava kaikki viranomaisten vaatimat luvat. Johtoalueella ei saa varastoida räjähdysaineita eikä muitakaan palovaaraa aiheuttavia aineita tai materiaaleja (puutavaraa, mursketta tms.). Myös työmaakopit, palavan nesteen varastot, tankkauspaikat ja siirrettävä murskausasema tulee sijoittaa johtoalueen ulkopuolelle. Välittömästi johdon läheisyydessä työskenneltäessä on työstä tehtävä Turvallisuusilmoitus Rngrid Oyj:n paikallisen käyttöasiantuntijan kanssa. Rngrid Oyj:n verkon valvomon puhelinnumero on Voimajohtopylvään sijaitessa kalliolla on kiinnitettävä erityistä huomiota tärinän vaikutuksiin. Tarvittaessa on porattava rako työkohteen ja pylvään väliin. Porauksessa reiän koko on rajoitettava alle 0 64 mm. Reiän syvyys on oltava alle 3 m. Käytettävä aina patruunoituja räjähdysaineita. o Tärinän sallittu arvo on s 0,5 g Louhinta on suunniteltava pienissä erissä siten, että heittosuunta on, mikäli mahdollista, johdon sivulle. Eristimien likaantuminen saattaa aiheuttaa maasulun. Työssä syntyvä pöly on pyrittävä minimoimaan esim. kastelemalla tai käyttämällä erityistä pölynpoistomenettelyä. Työkoneen työskentelyalue ei saa ulottua 5 m lähemmäksi johtimia. Voimajohtopylvään pylväsala ulottuu 3 m päähän sen maanpäällisistä rakenteista. Tällä alueella ei saa liikkua, kaivaa tai läjittää. Etäisyys on myös kaivannon sortumattomasta reunasta 3 m. Voimajohtopylvääton maadoitettu usein lö^smm 2 kuparilla. Näitä maadoituksia saattaa olla johtokadulla pylväiden välillä. o Etäisyys pylväästä (m) Sallittu heilahdusnopeus (mm/s) Ukonilman vaikutusalueella on työt voimajohdon läheisyydessä keskeytettävä. Räjäytystöissä on noudatettava räjäytysalan ajan tasalla olevia normeja. Räjäytyskenttien sytytyksessä on voimajohtojen läheisyydessä noudatettava räjäytysalan normien Turvallisuusmääräysten 16:0 kohtaa "Suurjännitejohdot". Rakenteiden lähellä louhittaessa on huolehdittava siitä, etteivät erityisesti kalliolle perustetut pylväät vaurioidu tärinän vaikutuksesta. Harusankkuri on usein U-teräs, joka on juotettu 800 mm kallioon. Ilma-aallon painevaikutus on otettava huomioon työtä suunniteltaessa (mahdolliset raot). Suurjännitejohdon jännite (kv) Väh immäisetäis yys suurjä nnitejohdois.ta (m) Ryhmä B (UR-nalli) Ryhmä C (VA-nalli) Ryhmä D (HU-nalli) Työskentelyyn voimajohdon läheisyydessä on pyydettävä Rngridin lupa.

9 Fingrid Oyj PYLVASMAADOITUKSET SuuTun kv Johto KM A - Tl H Suunnittelu pvm. / Suunnittelija Luonnollinen res. Tavoitearvo Kontrollimittaus: HELP D = Rml Q R T = 30.3 n Pvm. /Mittaaja 20 / Pka: A B c D R pylväs n:o 191 (työ n:o190 ) ; pylväs laji 3H mater. so perus, TBJ Maa: Si/Mr a R Pr R R p, m o Om n Om n Om 0 Om Jälkimittaus: m = Q o sarjam. jännite-/virtamlttausm. 'K ma U n = V a/m R/Q 8 51, R/Q 16 34, R = m Q 40/25 m 100 / 63 m Maadoitussuunnitelma: Maadoitustyö: Pvm. /Mittaaja_ 20 / Odotettavissa R m = 24,0 n 16_mm 2^u_ -köyttä_ls5_ m _mm 2 -köyttä m Muoviputkea (PVC) m Huom. ValmistunutJM. A Mattila J6_ mm 2 Cu_ -köyttä 165 m mm 2 -köyttä m Muoviputkea (PVC) m Huom. R m = Q 40/25 m o 100/63 m Pvm. /Mittaaja. 20 / Pvm. /Mittaaja 20 / sarjam. n jännite-/virtamittausm. D HF l K = ma U 0 =. V R m = Pvm. /Mittaaja 20 / sarjam. o jännite-/virtamittausm. HF K= ma U 0 = V Rm=- Q Oja 40 m K: KMA TIH 40 irjl 40 m Suhde 1: 500 Jänne 299 m

10 Fingrid Oyj PYLVASMAADOITUKSET SuuTun kv johto KMA TIH Suunnittelu pvm. / Suunnittelija Luonnollinen res. Tavoitearvo Kontrollimlttaus: HELP P R m l = Q R T = 38.0 n Pvm. /Mittaaja 20 / Pka: A B c D R Q sarjam. o jännite-/virtamittausm. Maa: Mr/Lo ma U 0 - V 'K a R p, m 0 Om 0 0 m 0 Om 0 Om Jälkimittaus: a/m pylväs n:o 192 (työ n:ol9l ) ; pylväs laji 1H mater. SO perus. TBJ 8 89, R/Q 16 46, = Rm O 40/25 m 100/63 m Maadoitussuunnitelma: Maadoitustyö: Pvm. /Mittaaja_ 20 / Odotettavissa R m = 34.7 O iflmm 2 -CiL -köyttä_23_0_ m mm 2 -köyttä m Muoviputkea (PVC) Huom. m Valmistunut_J5JL 16_mm 2 Huom. SH Cu_ -köyttä _230_ m mm 2 -köyttä m Muoviputkea (PVC) m m = R/O R m = Q : 40/25 m 100/63 m Pvm. /Mittaaja_ 20 / Pvm. /Mittaaja 20 / a sarjam. o Jännlte-/virtamittausm. o HF = m A ' V R m K uo = = Q Pvm. /Mittaaja. 20 /_ sarjam. o jännite-/virtamittausm. HF K= ma U 0 = V R m = - Q 40 m 40 m KMAJ TIH Suhde 1: 500 Jänne 280 m

11 Fingrid Oyj PYLVÄSMAADOITUKSET SuuTun kv johto KM A - TIH. pylväs n:o 193 (työ n:o192 ) ; pylväs laji 1H mater. SO perus. TBJ Suunnittelu pvm. / Suunnittelija Luonnollinen res. Tavoitearvo Kontrollimittaus: 20.C HELPP Rml~ 0. R T = 50,0 n Pvm. /Mittaaja 20 / Pka: A B c D Rm = O D sarjam. o jännite-/virtamittausm. Maa: Mr/K ma U 0 = V 'K a R Pr R p, m 0 Om 0 Om 0 Om 0 Om Jälkimittaus: a/m R/n 8 258, R/O , = Rm O 40 / 25 m 100/63 m Maadoitussuunnitelma: Maadoitustyö: Pvm./Mittaaia. 20 / Odotettavissa R m = 122.2Q 16 mm 2 Cu -köyttä 220 m mm 2 -köyttä m Muoviputkea (PVC) m Valmistunut SH 16 mm 2 Cu -köyttä 220 m mm 2 -köyttä m Muoviputkea (PVC) m R m = n o 40/25 m 100/63 m Pvm./Mittaaia. 20 / Pvm./Mittaaia. 20 / o sarjam. jännite-/virtamittausm. HF Huorr Huorr. u \y- ma o = Pvm. /Mittaaja._ ^ 20 / Rm = O R sariam. iännite-a rfrtamittausm. HF \y ma uo u = ^ Rm = n R \ T \ 1 C N 20 m \ 40 m / X J KMA * TIH N / 1 h 1 40 m \ \ 40 m >l Suhde 1: 500 Jänne 236 m
