UUDET PALOMÄÄRÄYKSET MIKÄ MUUTTUI PUURAKENTAMISEN NÄKÖKULMASTA?

Transkriptio

1 UUDET PALOMÄÄRÄYKSET MIKÄ MUUTTUI PUURAKENTAMISEN NÄKÖKULMASTA? Paloturvallinen puutalo roadshow 2018 Mikko Viljakainen, toimitusjohtaja Puuinfo

2

3 Säädösten rakenne ENNEN ASETUKSILLA ANNETUT SUOMEN RAKENTAMISMÄÄRÄYS-KOKOELMAN RAKMK OSIEN A, B, C, D, E, JNE.: Määräykset Ohjeet

4 Säädösten rakenne NYT ( alkaen) MRL 117 :N ALAPYKÄLIEN MUKAISET Vaatimukset annetaan asetuksessa ja ne ovat sitovia. Asetus Perustelumuistio Hyvää rakentamistapaa tavoittelevat ohjeet, joiden tarkoitus on yhdenmukaistaan tulkintoja, annetaan perustelumuistiossa. Ne eivät ole sitovia. Perustelumuistio noudattaa asetuksen rakennetta. Lisäksi voidaan laatia tarvittaessa lisäohjeita. Asetuksen säännökset ja ohjeet kootaan Suomen rakentamismääräyskokoelmaan.

5 Säädöskokonaisuus on yksinkertaistunut Ennen E Rakenteellinen paloturvallisuus Kumottu rakentamismääräys E1 (2011) Rakennusten paloturvallisuus, määräykset ja ohjeet E2 (2005) Tuotanto- ja varastorakennusten paloturvallisuus, ohjeet E3 (2007) Pienten savupiippujen rakenteet ja paloturvallisuus, määräykset ja ohjeet E4 (2005) Autosuojien paloturvallisuus, ohjeet E5 (1977) Kantavien ja osastoivien rakenteiden palonkestävyys, ohjeet E6 (1998) Rakenteellinen paloturvallisuus: ohjeiden E6 (1991) kumoaminen E7 (2004) Ilmanvaihtolaitosten paloturvallisuus, ohjeet E9 (2005) Kattilahuoneiden ja polttoainevarastojen paloturvallisuus Lisätietoa Asetus tuli voimaan Kumottu. Ohjeet tulivat voimaan Kumottu Määräykset tulivat voimaan Kumottu Ohjeet tulivat voimaan Kumottu Kumottu. Päätös tuli voimaan Kumottu. Ohjeet tulivat voimaan , Osan E7 uusiminen, esiselvitys (pdf, 6 Mt) Ohjeet tulivat voimaan Kumottu Nyt Voimassa oleva rakentamismääräyskokoelma, rakenteellinen paloturvallisuus Asetus Ohje Taustamateriaali 848/2017 Ympäristöministeriön asetus rakennusten paloturvallisuudesta Vastuuhenkilö Jorma Jantunen Perustelumuistio ympäristöministeriön asetukseen rakennusten paloturvallisuudesta (pdf, 334 kb) 745/2017 Ympäristöministeriön asetus savupiippujen rakenteista ja paloturvallisuudesta Vastuuhenkilö Jyrki Kauppinen E8 (1985) Muuratut tulisijat, ohjeet Vastuuhenkilö Jyrki Kauppinen Perustelumuistio ympäristöministeriön asetukseen savupiippujen rakenteista ja paloturvallisuudesta (pdf, 418 kb) Savupiipun läpivientieristeen orgaanisen aineen palamisen vaikutus savupiipun läpiviennin paloturvallisuuteen (pdf, 4 Mt) Tutkimusselostus Nro Palo 2466/2016, Tampereen teknillinen yliopisto

6 Paloturvallisuusasetuksen sisältö PERUSTELUMUISTIOSSA SAMA RAKENNE 1 luku Yleistä 1 Soveltamisala 2 Määritelmät 3 Paloturvallisuutta koskevien olennaisten teknisten vaatimusten täyttymisen osoittaminen 4 Rakennusten paloluokitus 5 Rakennusten käyttötarkoitus 6 Palokuorman ja palokuormaryhmän määritys 7 Palokuormaryhmän määritys käyttötarkoituksen perusteella 8 Rakennuksen koon, henkilömäärän ja käyttötarkoituksen rajoitukset 9 Rajoitusmerkinnät 10 Syttymisen estäminen 2 luku Rakenteiden kantavuuden säilyminen 11 Rakenteiden kantavuus palotilanteessa 12 Luokitukseen perustuvat mitoitus 13 Oletettuun palokehitykseen perustuva kantavien rakenteiden mitoitus 3 luku Palon rajoittaminen palo-osastoon 14 Rakennuksen palo-osastointi ja palo-osaston jako osiin 15 Palo-osaston koko ja palo-osastojen jako osiin 16 Osastoivat ja osiin jakavat rakennusosat 17 Osastoivat ovet, ikkunat ja luukut 18 Läpiviennit osastoivissa rakenteissa 19 Ilmanvaihtojärjestelmä 20 Ullakot ja ontelot 21 Ulkoseinät ja parvekkeet 4 luku Palon kehittymisen rajoittaminen 22 Yleiset vaatimukset 23 Sisäpuoliset pinnat 24 Sisäpintojen suojaverhoukset 25 Ulkoseinän yleiset vaatimukset 26 Ulkoseinän ulkopinnan ja tuuletusvälin pintojen luokkavaatimukset 27 Yläpohjan vaatimukset 28 Kate 5 luku Palon leviämisen estäminen naapurirakennukseen 29 Rakennusten välinen etäisyys 30 Palomuuri 6 luku Poistuminen palon sattuessa 31 Yleiset vaatimukset 32 Kulkureitin enimmäispituus lähimpään uloskäytävään 33 Uloskäytävien lukumäärä 34 Uloskäytävän mitat 35 Poistumiseen käytettävät ovet 36 Poistumisaikalaskelma 37 Turvallisuusselvitys 7 luku Palotekniset laitteistot 38 Palovaroitin ja paloilmoitin 39 Automaattinen sammutuslaitteisto 8 luku Pelastustehtävien järjestely 40 Pelastus- ja sammutustyön edellytykset 41 Pelastus- ja sammutustyössä käytettävä hissi 42 Savunpoisto 43 Kiinteä sammutusputkiverkosto 44 Voimaantulo

7 Keskeiset keinot ja määreet ovat ennallaan REI-mitoitus R kantavuus Puupinnat on tavallisesti luokkaa D-s2, d2 ja lattioissa E tiiveys D FL -s1. I eristävyys Palosuojakäsittelyillä puupinnat voidaan ilmaisevan saada luokkaan C ja B. esim. R 60, REI 30, EI15 jne., joissa Käyttötavan tulee olla testaustavan mukainen. numero ilmaisee vaaditun On varmistuttava käsittelyn pitkäaikaiskestävyydestä. luokkavaatimuksen minuutteina Rakennusten paloluokat ovat P0 (uusi), P1, P2 ja P3 Suojaverhoukset K 2 10 ja K 2 30 Materiaali- ja pintaluokat ovat A, B, C, D, E, F yhdessä savuntuottoa s-määreen ja pisarointia ilmaiseva d-määreen kanssa.

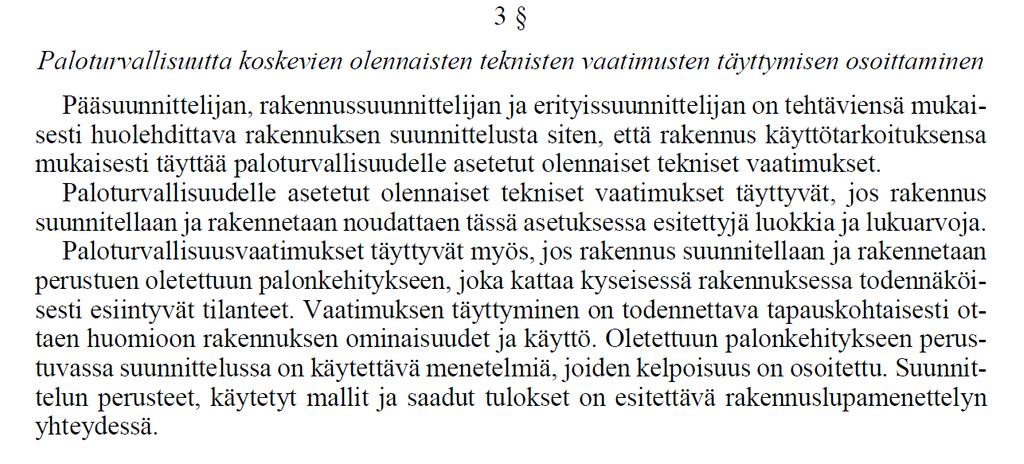

8 Paloturvallisuuden osoittamiseen on edelleen vaihtoehtoiset tavat (1. luku 3 ) Oletettuun palonkehitykseen perustuvat mitoitus Ns. toiminnallinen mitoitus Luokka- ja lukuarvoihin perustuva mitoitus Ns. taulukkomitoitus Suunnittelijan vastuuta on korostettu!

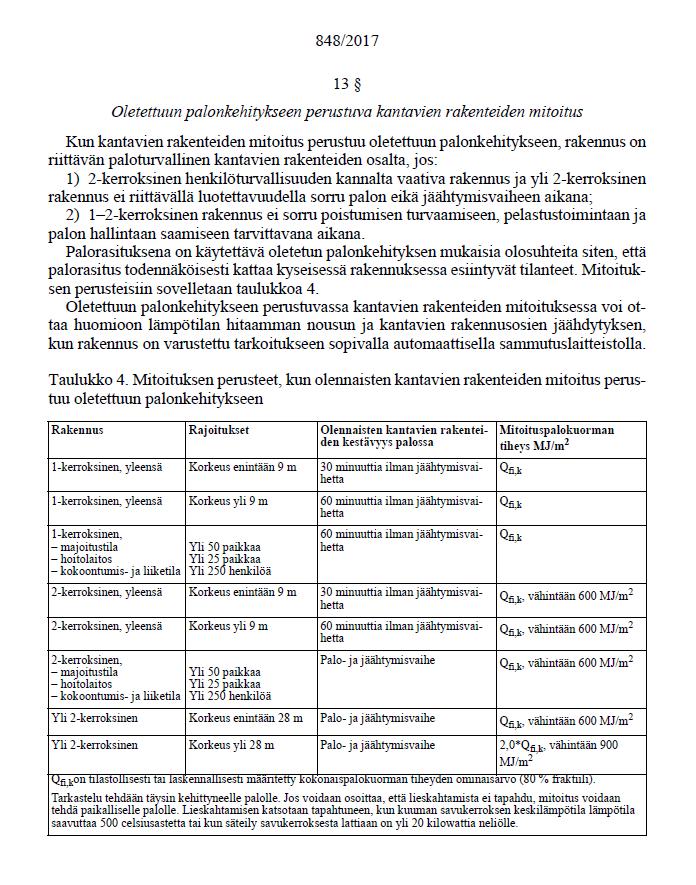

9 Paloturvallisuuden osoittaminen TOIMINNALLINEN MITOITUS (13 ) Mahdollisuus oletettuun palonkehitykseen perustuvaan mitoitukseen on ollut käytössä myös aiemmin. Uutena asiana P0-paloluokka, kun rakennus suunnitellaan oleellisilta osin tai kokonaan ko. menettelyllä. Uutena asiana toiminnalliset vaatimukset sekä mitoitusperusteet ja vähimmäispalokuormat kun kantavien rakenteiden mitoitus perustuu oletettuun palonkehitykseen (taulukko 4). Palokuorma määritettävä aina.

10 Paloturvallisuuden osoittaminen LUOKKA- JA LUKUARVOIHIN PERUSTUVA MITOITUS Paljon muutoksia Käyttötarkoituksen laajentaminen yli 2 krs puukerrostaloissa Palokuorma Luokkavaatimukset Suojaverhoukset Eristeet Pintaluokat ja puun jättäminen näkyviin Lisäkerrosrakentaminen puusta Poistumistiet ja portaat Parvekkeet Palomitoitus Myös tiukennuksia P3-paloluokan 2-kerroksinen asuinkerrostalo ei sallittu => Puiset sisäpinnat P2-paloluokan yli 2 krs rakennuksessa Palkkiyläpohjan palomitoitus Puiset ulkoseinärakenteet yli 56 m korkeissa taloissa

11 Puuta voidaan käyttää edelleen kaikissa paloluokissa enintään 2 krs rakennuksissa ja P2 paloluokassa enintään 8 krs rakennuksissa P2-PALOLUOKASSA YLI 2 KRS KÄYTTÖTARKOITUSTA LAAJENNETTIIN ENNEN (E1) NYT (Asetus) Käyttötapa Enimmäiskorkeus Käyttötarkoitus Enimmäiskorkeus Suurin sallittu henkilömäärä Palo-osaston enimmäiskoko m2 Asuinrakennus 26 m Asuinrakennus 28 m 1000 henkilöä Huoneisto Työpaikkarakennus 26 m Työpaikkarakennus 28 m 1000 henkilöä 2400 Majoitusrakennus 28 m /1200 majoituspaikkaa Hoitolaitos (pl. 28 m 150 hoitopaikkaa 800/1200 suljettu rangaistuslaitos) Kokoontumis- ja liikerakennus 14 m 1000 henkilöä 300/1200 Rakennusten kerrosala enintään m2 Rakennukset on varustettava automaattisella sammutusjärjestelmällä

12 Palokuormaryhmät (6 ja 7 ) Palokuormaryhmät koskevat P1-paloluokan rakennusten kantaville rakenteille, osastoiville rakennusosille sekä palomuurille asetettuja luokkavaatimuksia (6 ). P2-paloluokan rakennusten kantaville rakenteille ja osastoiville rakennusosille ei enää anneta palokuormaryhmittelyä. Kuitenkin tapauksissa, joissa käyttötarkoituksen mukainen palokuormaryhmä on MJ/m2, otetaan tämä huomioon kantavien rakenteiden vaatimuksissa (esim. asuinrakennusten irtainvarastot, kivijalkakaupat jne.) (7 ). P0-paloluokassa palokuorma tulee aina määrittää. Määritys voi perustua vastaavien käyttötarkoitusten tilastollisiin jakaumiin tai luotettaviin laskelmiin. Mahdolliset tulevat käyttötarkoituksen muutokset tulee ottaa huomioon palokuormaa määritettäessä.

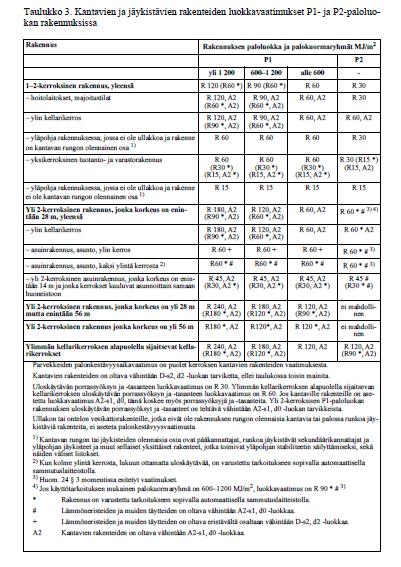

13 Kantavien ja jäykistävien rakenteiden luokkavaatimukset P2- paloluokassa (2. luku, 12, taulukko 3) PÄÄOSIN ENNALLAAN P2-paloluokan rakennuksen ylimmän kellarikerroksen luokkavaatimus R 60, A2. Ylimmän kellarikerroksen alapuolella olevien kellarikerrosten vaatimus on R 120, A2 ja R 90, A2, kun rakennus varustettu automaattisella sammutusjärjestelmällä. Kun yli 2 krs rakennuksen kellari sisältää irtaimistovarastoja, vaatimus on R 90, A2. Irtaimistovarastot voidaan sijoittaa myös kerroksiin. Tällöin ko. palo-osaston luokkavaatimus on R 90. Rakennukseen voidaan sijoittaa ns. kivijalkakauppa. Enintään 300 m 2 laajuisen kaupan vaatimus on R 60 Yli 300 m 2 laajuinen kaupan vaatimus on R 90. P2-paloluokan enintään 4 krs asuinrakennuksen, jossa kaikki kerrokset kuuluvat samaan asuntoon (kaupunkipientalo), luokkavaatimus R 45.

14 Pintaluokat (4. luku, 23 taulukko 7, huomaa alaviite 4) MUUTOKSET KÄYTÄNNÖSSÄ MELKO VÄHÄISIÄ Tilan käyttötarkoitus Asunnot Työpaikkatilat Majoitustilat Hoitolaitostilat Kokoontumis- ja liiketilat, yleensä Yli 300 m 2 (myymälät), näyttelyhallit, kirjastot Kun suojaverhous vaaditaan > 2 krs: A2-s1, d0 2 krs: B-s1, d0 > 2 krs: A2-s1, d0 2 krs: B-s1, d0 > 2 krs: A2-s1, d0 2 krs: B-s1, d0 > 2 krs: A2-s1, d0 2 krs: B-s1, d0 > 2 krs: A2-s1, d0 2 krs: B-s1, d0 > 2 krs: A2-s1, d0 2 krs: B-s1, d0 Suojaverhousvaatimus otettava huomioon P2-paloluokan rakennuksissa. Poikkeuksena vain sauna ja kylpyhuonetila. Kun suojaverhousta ei vaadita D-s2, d2 D-s2, d2 C-s2, d1 B-s1, d0 D-s2, d2 C-s2, d1

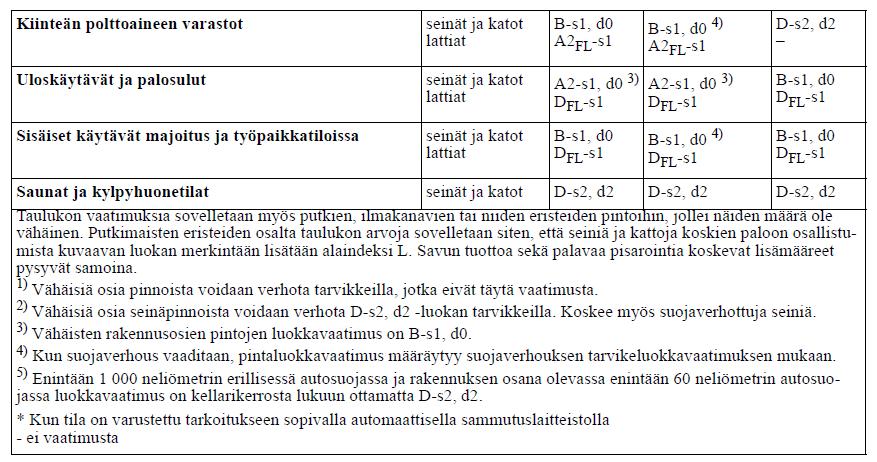

15 Taulukko 7, alaviite 4

16 Suojaverhous (4. luku, 24 ) Ulkoseinän ulkopuolisen suojaverhouksen vaatimus laski K > K Parantaa rakenteen kosteusteknistä toimivuutta. Parvekerakenteita ei tarvitse enää suojaverhota. Suojaverhous vaikuttaa pintaluokkavaatimuksiin P2 - paloluokan rakennuksissa. Suojaverhousvaatimuksista on lievennyksiä, joiden perusteella puuta voidaan jättää näkyviin.

17 Eristeet Ennen Eristeille pääsääntöisesti joko A-luokan vaatimus tai ei vaatimusta lainkaan. NYT Mukana myös B- ja D -luokan eristeet, joiden tulee olla eristävältä osaltaan ko. luokkaa. Pinnoitetut tuotteet eivät täytä vaatimusta. Eristeen suojaverhous voi vaikuttaa eristeen luokkavaatimukseen.

18 Parvekkeet Parvekerakenteita ei enää edellytetä suojaverhottavaksi. Yli 2-kerroksisen rakennuksen lasitetun parvekkeen parvekelaatan osastoivuusvaatimus on EI 30, kuitenkin vähäiset tiivistävät osat ja läpiviennit voivat olla E 15 - luokkaa. Enintään 28 metriä korkean rakennuksen varatiekäyttöön suunnitellun parvekkeen pintojen vaatimus, pois lukien lattiat, on B-s2, d0. Edellisestä poiketen, P2-paloluokan yli 2-kerroksisen rakennuksen parvekkeen palkit ja pilarit voivat olla D-s2, d2 -luokkaa, jos parveke on varustettu tarkoitukseen sopivalla automaattisella sammutuslaitteistolla. Varateinä käytettävät parvekkeet tulee sprinklata yli 2 krs P2-paloluokan rakennuksessa.

19 Lisäkerrokset yli 2 krs, enintään 28 m korkeaan P1-paloluokan asuinrakennukseen Mahdollisuus koskee nyt myös uudisrakentamista. Yhden kerroksen voi tehdä ilman automaattista sammutusjärjestelmää. Rakenteet R 60 Eristeet D-s2, d2 Kaksi kerrosta voi tehdä, kun kolme ylintä varustetaan automaattisella sammutusjärjestelmällä. Rakenteet R 60 Eristeet A2-s1, d0

20 Automaattinen sammutusjärjestelmä (7 luku, 39 ) Samat sprinklausluokat kuin aiemmin (perustelumuistio). Myös varateinä käytettävät parvekkeet tulee sprinklata yli 2 krs P2-paloluokan rakennuksessa. Uloskäytävää, joka on rakennettu palamattomista (vähintään A2-s1, d0-luokkaisista) tarvikkeista, ei tarvitse varustaa automaattisella sammutuslaitteistolla Mikko Viljakainen

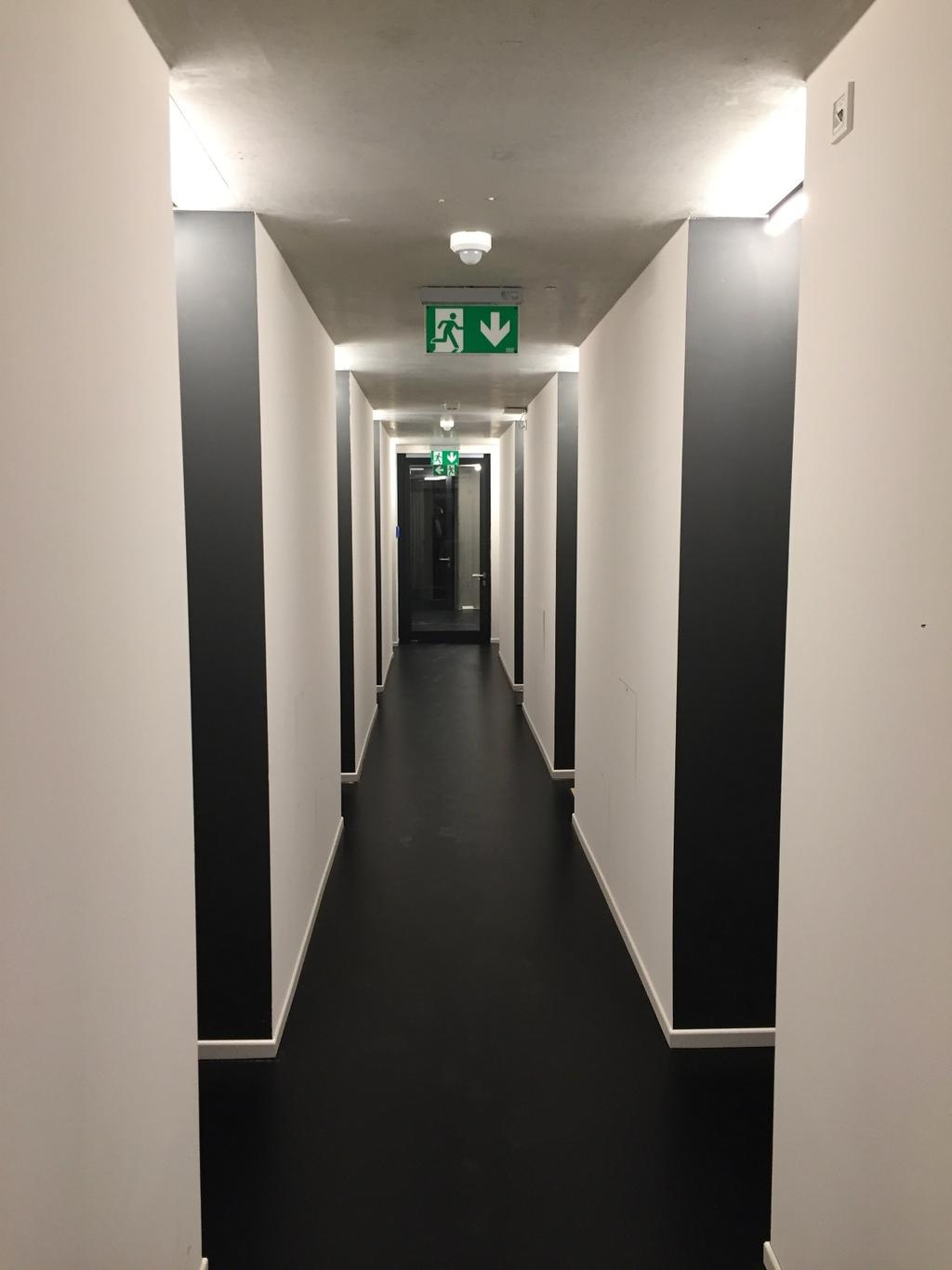

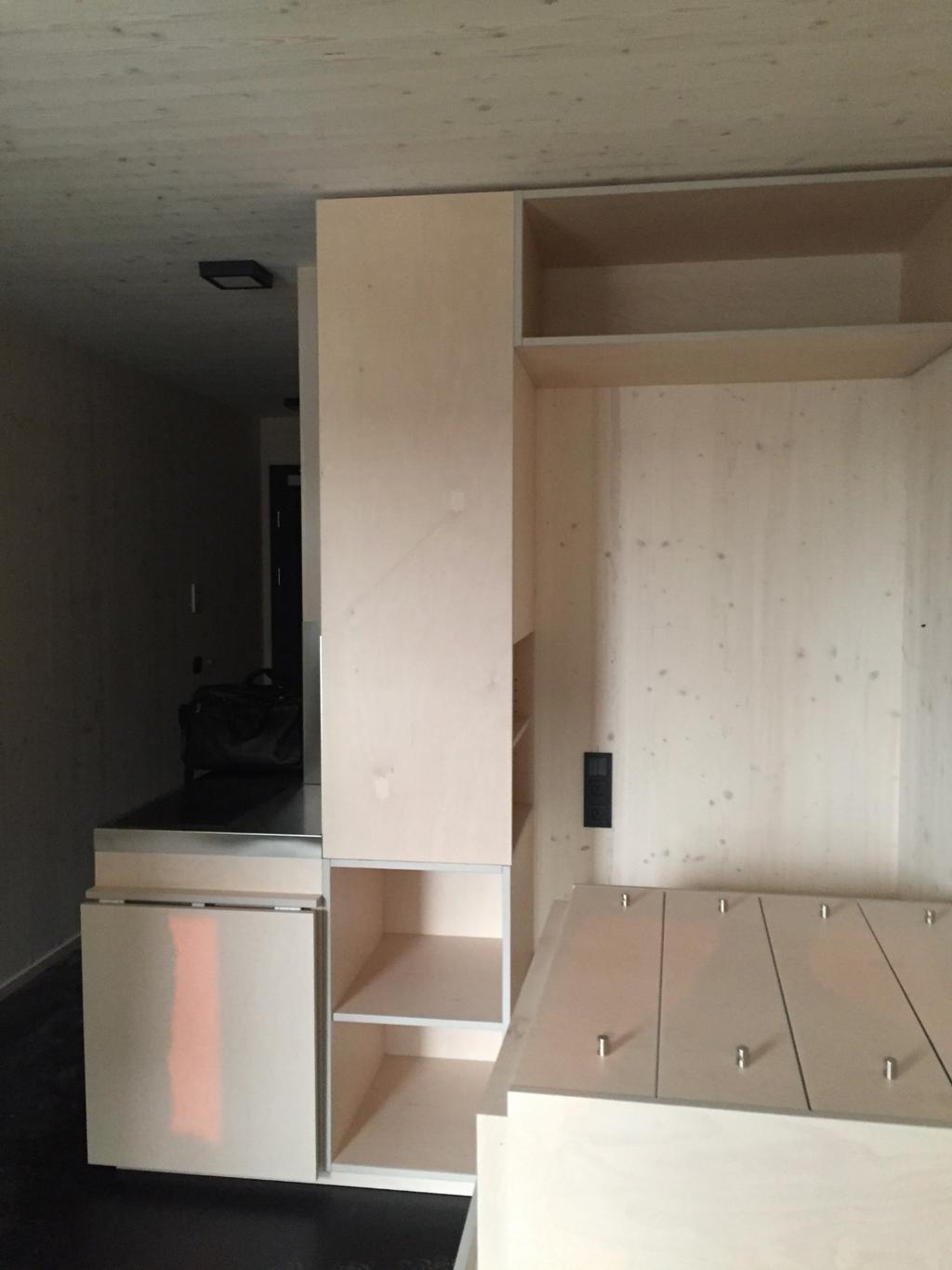

21 SAKSALAINEN PALOTURVALLISUUSKONSEPTI Poistuminen turvattu betonisella poistumistiellä Palon leviäminen julkisivuun on estetty Huoneistojen seinä- ja kattopinnat voivat olla massiivipuuta

22 SUOMALAINEN PALOTURVALLISUUSKONSEPTI Asuntojen pinnat on suojaverhottava. Palon leviäminen julkisivussa ja ullakolle on estettävä. Automaattinen sammutusjärjestelmä on pakollinen Maantasokerroksen julkisivu tulee olla B- luokan materiaalia

23 SAKSA SUOMI

24 Mikko Viljakainen

25

26 Tiukennuksia P3-paloluokan 2-kerroksinen asuinkerrostalo ei ole enää sallittu => toteutettava P2-paloluokassa (8 ). Lievennykset: ei suojaverhousvaatimusta, jos lämmöneristeet vähintään B-s1, d0-luokkaa yleensä ja D-s2, d2-luokkaa asunnoissa (24 1 mom), jolloin sisäpinnan vaatimus D-s2, d2. Jos P2-paloluokassa on suojaverhousvaatimus, pintaluokka määräytyy suojaverhouksen tarvikeluokkavaatimuksen mukaan. Puisia sisäverhouksia ei voi enää tehdä suojaverhouksen päälle P2-paloluokan yli 2 krs. rakennuksessa. Käytännössä 24 :n lievennyksen mukaisen 20 % puupintaa voinee tehdä ilman, että luokkavaatimus nousee. Yläpohja tulee mitoittaa molemminpuolista paloa vastaan. Yläpuolinen palonkestovaatimus on sama kuin alapuolisen tilan, kuitenkin jos palon leviäminen yläpohjan onteloon on estetty EI30 rakenteella, yläpuolinen palokestovaatimus on vähintään REI 30. Yläpohjan ontelon pinnoille on B-s1, d0-luokan pintaluokkavaatimus, jos ontelo ei ole osastoitu alapuolisesta tilasta. Kantamaton D-s2, d2-luokan ulkoseinän runko P1-paloluokassa voi olla enintään 56 metriä korkeassa rakennuksessa (25 ).

27 Säädösten lukeminen puun käytön näkökulmasta KIINNITÄ HUOMIOTA SEURAAVIIN Automaattinen sammutusjärjestelmä Aina ei vaadita, mutta on usein järkevää, jopa P3-paloluokassa. Voi vaikuttaa mm. henkilömääriin, pintaluokkavaatimuksiin ja osastokokoihin. Suojaverhoukset, eristeet ja pintaluokat Voivat vaikuttaa toisiinsa, lue myös alaviitteet. Palon leviämisen estäminen esim. julkisivuissa ja räystäältä ullakolle Voi olla sidoksissa pintaluokkiin, älä vaadi tarpeetonta. HUOM: Rakennuksen voi tehdä vaadittua parempaan luokkaan!

28 Palomääräykset kannattaa selvittää hankesuunnitteluvaiheessa Koulut (kokoontumistila) Paloluokka P1 Paloluokka P2 Paloluokka P3 Asetuksen kohta Max kerrosluku (korkeus) 2 4 (14 m) 2 (9 m) Taulukot 1 a ja b Pinta-ala Henkilömäärä 1 krs: Ei rajoitusta 2 krs. Ei rajoitusta, > 2 krs: Ei rajoitusta 1 krs: Ei rajoitusta 2 krs. Ei rajoitusta 1 krs: Ei rajoitusta 2 krs. Ei rajoitusta, > 2 krs: * 1 krs: Ei raj. 2 krs. 250 hlö (500 hlö *) > 2 krs hlö * Rakenteet R 60 2 krs. R 30 > 2 krs. R 60 * # Osastointi 1 krs m 2 ( *) 1 krs m 2 (9 600 *) 2 krs m 2 ( *) 2 krs m 2 (4 800 *) > 2krs 1200 m 2 * # Osastoivat rakenteet EI 60 2 krs. EI 30 > 2 krs. EI 60 * # Sisäseinä- ja kattopinnat, kun 300 m 2 : D-s2, d2 300 m 2 : D-s2, d2 4) + palo-osaston koko > 300 m 2 : C-s2, d1 (D-s2, d2*) > 300 m 2 : C-s2, d1 4) + (D-s2, d2 * 4) +) Lattiapinnat Ei vaatimusta, paitsi Ei vaatimusta, paitsi uloskäytävässä uloskäytävässä DFL-s1 DFL-s1 + * Kun rakennus on varustettu tarkoitukseen sopivalla automaattisella sammutuslaitteistolla. # Lämmöneristeiden ja muiden täytteiden on oltava vähintään A2-s1, d0 -luokkaa. + Huom. asetuksen 24 :ssa esitetyt vaatimukset. 4) Kun suojaverhous vaaditaan, pintaluokkavaatimus määräytyy suojaverhouksen tarvikeluokkavaatimuksen mukaan. 5) Huomaa asetuksen taulukossa 8 esitetyt ehdot luokkien käytölle. 1 krs: m 2 (4 800 *) 2 krs m 2 (2 400 *) 1 krs: 500 (1000 hlö *) 2 krs. 50 Ei vaatimusta, paitsi osastoivilla rakenteilla R 30 1 krs. 400 m 2 (1200 *) 2 krs. 400 m 2 (600 *) Taulukot 1 a ja b Taulukko 2 Taulukko 3 Taulukko 5 EI 30 Taulukko m 2 : D-s2, d2 Taulukko 7 > 300 m 2 : D-s2, d2 Ei vaatimusta, paitsi Taulukko 7 uloskäytävässä DFL-s1 Ulkoverhoukset D-s2, d2 5) 2 krs. D-s2, d2 D-s2, d2 Taulukko 8 > 2 krs. D-s2, d2 * 5) B-s1, d0 5) Tuulensuojan ulkopinta (=tuuletusvälin sisäpinta) 2 krs. D-s2, d2 Ei vaatimusta Taulukko 8 > 2 krs. K 2 10, A2-s1, d0 * 5)

29 KIITOS!
