1 TTY:n Palolaboratorio esittäytyy Mikko Malaska Professori, Rakennustekniikan laboratorio, TTY Sustainable steel construction

2 Paloturvallisuuden olennainen vaatimus / RakMK E1 Rakennuksen paloturvallisuuden kannalta olennaiset lainsäädännössä esitetyt vaatimukset ovat: Kantavat rakenteet kestävät niille asetetun vähimmäisajan Palon ja savun kehittyminen ja leviäminen rakennuksessa rajoitettua Palon leviämistä muihin rakennuksiin rajoitettava Poistumistiet ja pelastustoimet Pelastushenkilöstön turvallisuus

3 Luokitukseen perustuva mitoitus Paloluokituksen lähtökohtana ja tavoitteena on estää rakennuksen sortuminen, kantavuuden luokkavaatimus R palon leviäminen mahdollisessa tulipalossa, osastoivuuden luokkavaatimus EI Luokituksen avulla ilmaistaan se aika minuutteina, jonka rakennusosan tulee säilyttää kantavuutensa ja/tai osastoivuutensa. Eristävyys I (lämmön siirtyminen) Kantavuus R Vaihtoehtoja Tiiviys E (savu ja liekit) R30, E30, EI30, RE30, REI

4 Rakennuksen osastointi 7 / RakMK E1 Palotekninen jako tehdään rakennusten tai erilaiseen käyttöön tarkoitettujen rakennuksen osien välisillä palomuureilla ja rakennusta pienempiin osiin jakavilla osastoivilla seinillä ja välipohjilla. Osastoivassa rakennusosassa olevan oven, ikkunan ja luukun palonkestävyysajan tulee olla vähintään puolet osastoivalle rakennusosalle vaaditusta palonkestävyysajasta. Osastoivien rakennusosien palonkestovaatimukset P2-paloluokan rakennuksessa. Kuvan lähde: Avoin puurakennusjärjestelmä Suunnitteluperusteet, Puuinfo

5 Palonkestävyystestit Testissä arvioidaan rakennusosan kykyä kestää altistusta korkeille lämpötiloille. Rakennusosaa edustavan koekappaleen käyttäytymistä seurataan standardeissa kuvattujen vaatimusten suhteen

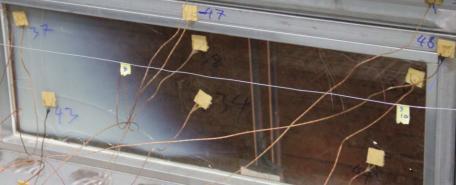

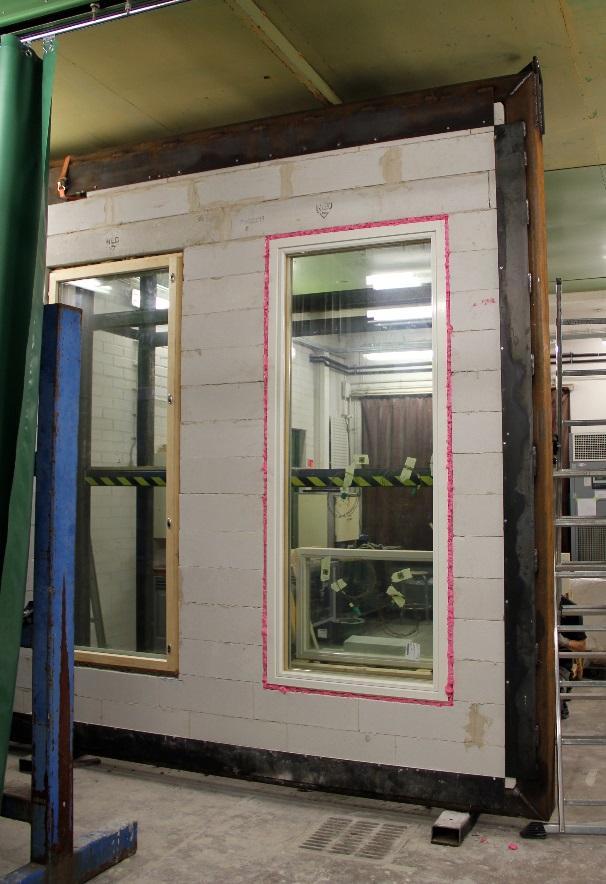

6 Paloikkunan testaus

7 Tutkimusryhmä Rakenteiden palotekniikka Mikko Malaska Timo Inha Anu Aaltonen Perttu Leppänen Mika Alanen Laboratorion esimies, TkT, prof. Projektipäällikkö / Testaus, TKL Projektitutkija, Laatuvastaava, DI Tohtoriopiskelija, DI Tutkimusapulainen, Tekn. yo

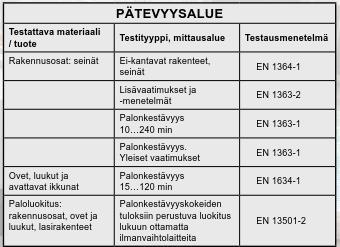

8 FINAS-akkreditoitu materiaali- ja tuotetestaus T300 (EN ISO/IEC 17025)

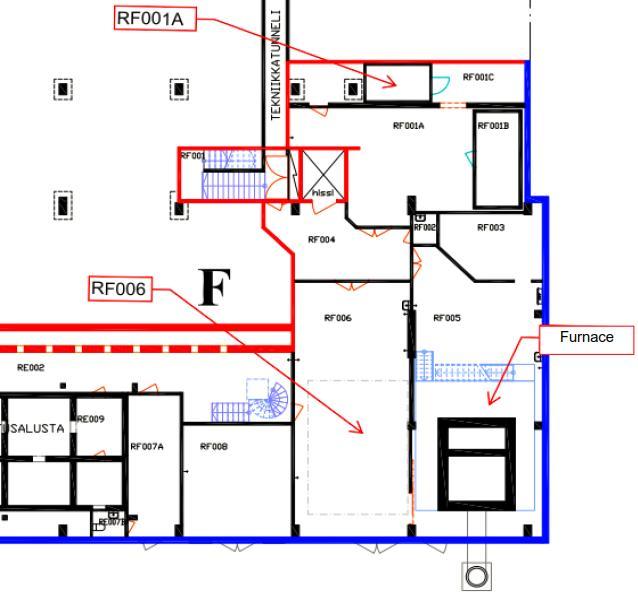

9 Testausympäristö RF001A Tarkkuusolosuhdehuone RF006 Olosuhdehuone suurille koekappaleille Furnace Kombiuuni, joka soveltuu vaaka- ja pystykoekappaleiden testaukseen

10 Olosuhdehuoneet Pienten ja suurten koekappaleiden ilmastointi ennen mittauksia Testausstandardien mukaiset vakio-olosuhteet RH 50% ± 5% TEMP 23 ºC ± 2 ºC

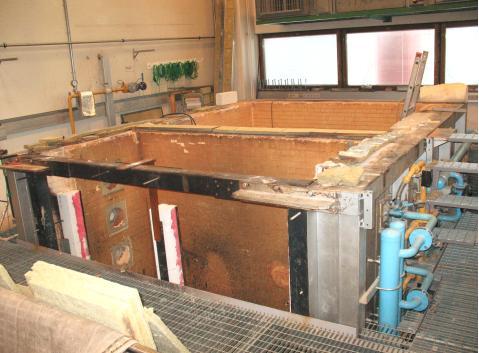

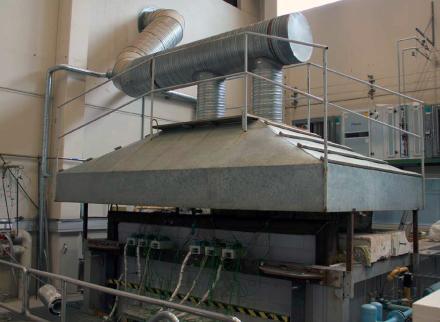

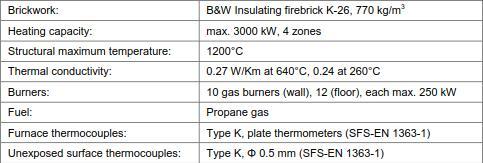

11 Polttokoeuuni Kombiuuni Sarlin 1200VGE Vaakauuni Pystyuuni 4.0 x 3.0 x 3.0 m (pituus x leveys x korkeus) Palolle altis pinta-ala 4 x 3 m 1.2 x 3.0 x 3.0 m Palolle altis pinta-ala 3 x 3 m

12 Pystyrakenteet q Ovet q Ikkunat Palolle altis ala 3 x 3 m Aukkoa pienennetään tarpeen mukaan joustavalla tai jäykällä tukirakenteella q Seinät q Läpiviennit

13 Vaakarakenteet Palolle altis ala 4 x 3 m q Kantavat katot Jänneväli 4,2 m q Kantavat palkit Kuormitus tunkeilla tai painoilla q Parvekkeet

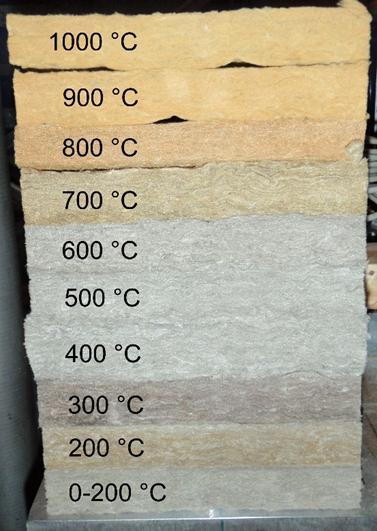

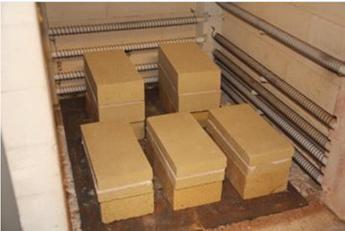

14 Sähköuuni ja kartiokalorimetri Menetelmiä, joissa pienellä näytemäärällä saadaan kattavasti tietoa materiaalien ja tuotteiden palo-ominaisuuksista. Sähköuuni q Ceramotherm, maksimilämpötila 1340 ºC q Uunin koko 550 x 700 x 800 mm q Voidaan tutkia lämmön vaikutusta materiaaleihin, vaurioitumislämpötiloja, muodonmuutoksia ja reagointilämpötiloja Kartiokalorimetri q Mitataan tuotteen syttymisaikaa, lämmönvapautumisnopeutta (HRR), savuntuoton vapautumisnopeutta (SPR), kokonaislämmöntuottoa (THR), savuntuottoa (TSP) ja massahäviötä q Testin avulla voidaan arvioida SBI-kokeiden mukaista paloluokkaa (B, C tai D)

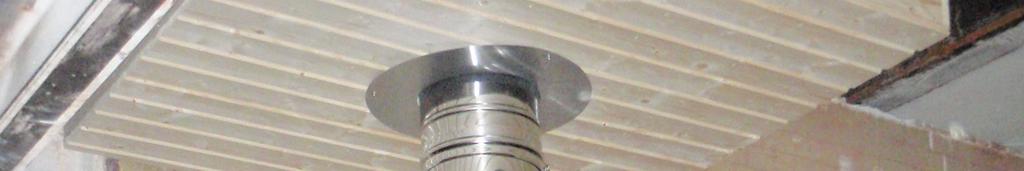

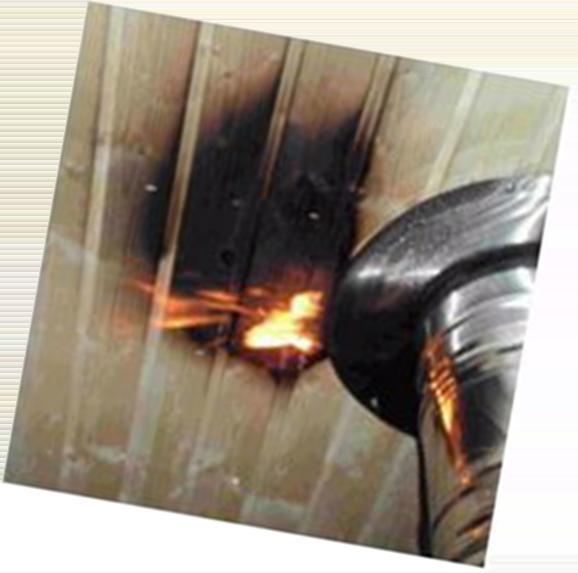

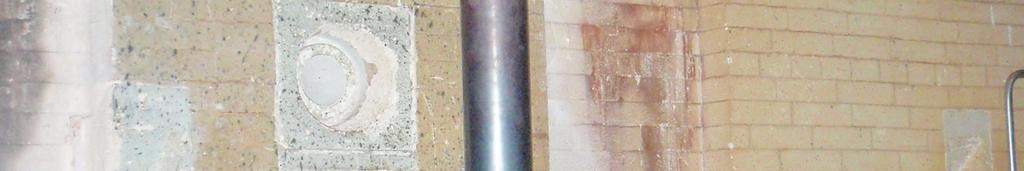

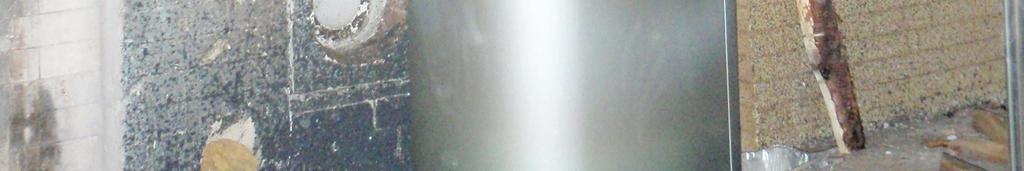

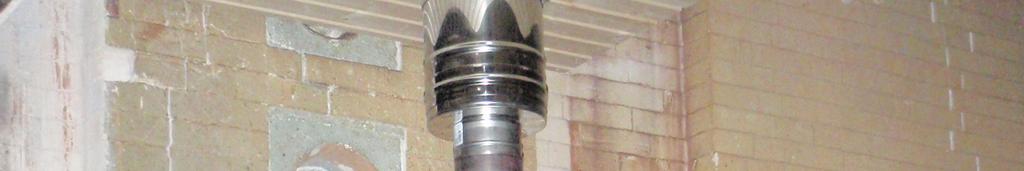

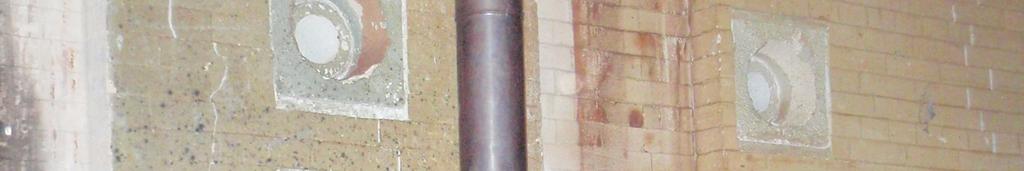

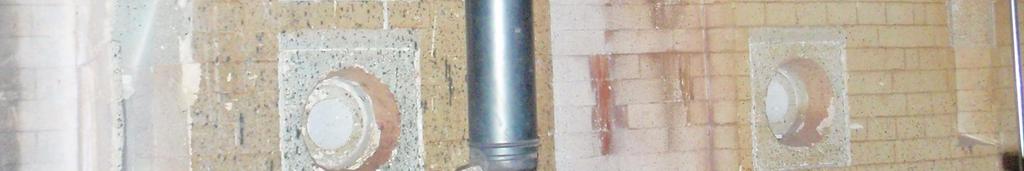

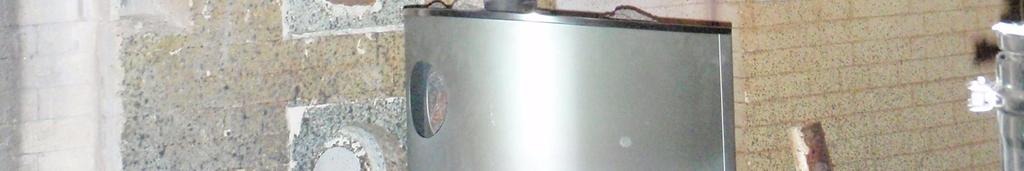

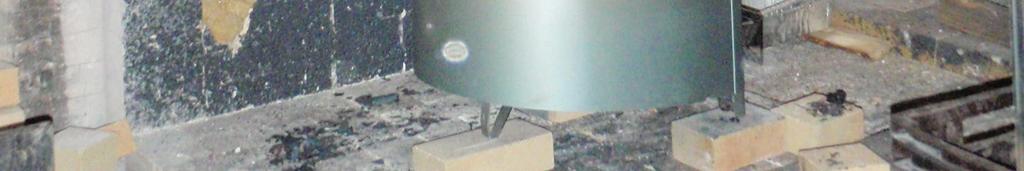

15 Tulisijojen ja savupiippujen paloturvallisuus SFS-EN 1859 mukaiset savupiipputestit Savupiippujen paloturvallisuuteen liittyvä tutkimus ja testaus q Laboratorio- ja kenttäkokeet q Paloturvalliset metallisavupiippujen läpivientiratkaisut Laboratoriomittaukset Kenttämittaukset

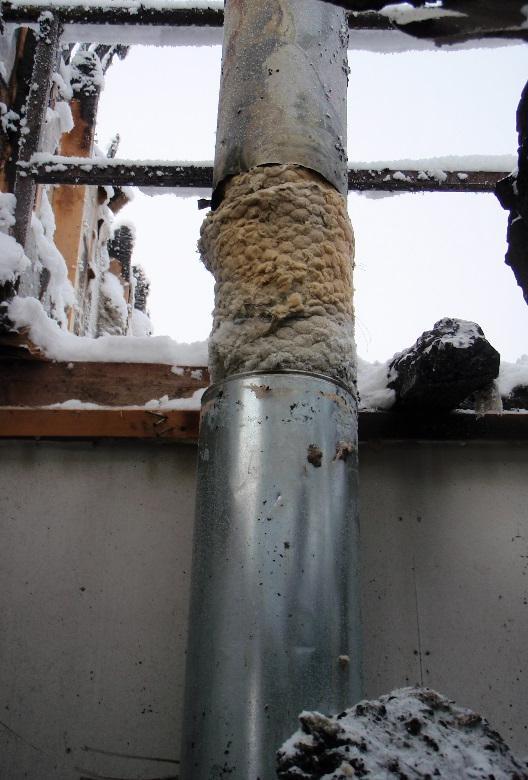

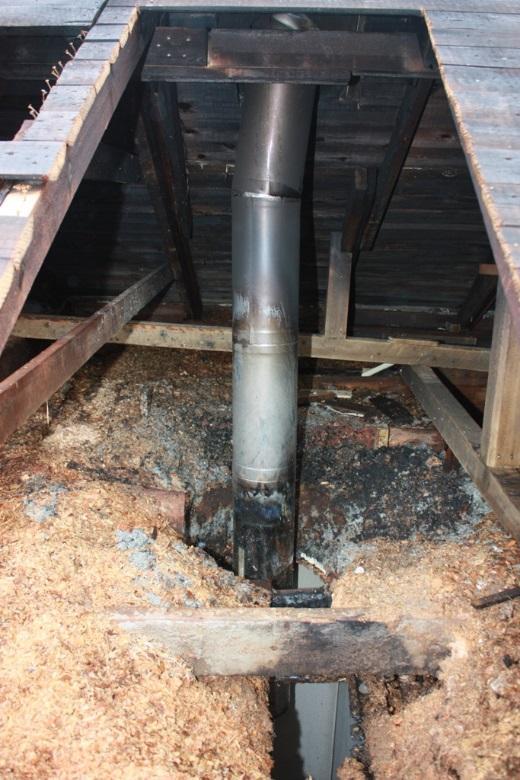

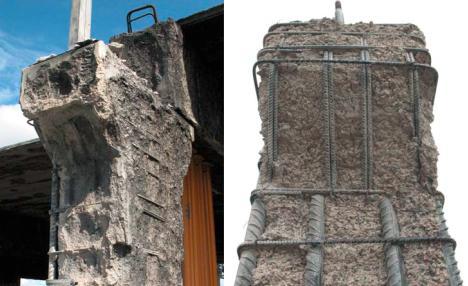

16 Palovauriotarkastelut Esimerkiksi tutkimuksia ja selvityksiä liittyen: q Tulipalon syttymiseen q Palon leviämiseen q Palossa mukana olleiden rakenteiden kantavuuteen q Palovaurioiden korjaamiseen

17 Kiitos mielenkiinnosta Akkreditoitu testauslaboratorio TTY Rakennustekniikka / Palolaboratorio T300 (EN ISO/IEC 17025) Mikko Malaska, Professori, TkT mikko.malaska@tut.fi Puh
