1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Electroluxilta on saatavilla laaja valikoima elämääsi helpottavia korkealaatuisia tuotteita. Joitakin esimerkkejä löydät tämän käyttöohjeen kansilehdeltä. Pyydämme Sinua tutustumaan hetkisen uuden laitteesi käyttöohjeeseen, jonka avulla voit hyödyntää kaikkia sen ominaisuuksia. Noudattamalla käyttöohjeita uuden laitteesi käyttö on erittäin vaivatonta ja helppoa. Onnea ja menestystä! FIN 28 electrolux electrolux sisällysluettelo Sisällysluettelo Turvallisuustietoa Toiminnat Näin käytät liesituuletinta Hoito ja puhdistus Lisävarusteet 43 Asennus.. 44 FIN Tässä käyttöohjeessa käytetään seuraavia merkkejä: Tärkeitä tietoja turvallisuusasioista sekä siitä, miten voi välttää aiheuttamasta laitteelle vahinkoa. Yleistietoa ja neuvoja Ympäristönsuojeluun liittyvää tietoa electrolux turvallisuustietoa 29 Turvallisuustietoa Käyttäjälle Aseta aina lieden kuumennetulle keittolevylle/-alueelle kattila, jotta säteilylämpö ei vahingoittaisi liesituuletinta. Vältä avotulen käyttöä kaasulla, öljyllä tai hiilellä toimivia liesiä käytettäessä. Älä koskaan jätä keittotasoilla/uunissa paistumassa olevaa ruokaa ilman valvontaa. Kattilassa kuumentunut öljy voi syttyä palamaan. Tuulettimen alla ei saa liekittää. On erittäin tärkeää. että tuuletin puhdistetaan ja suodattimet vaihdetaan suositelluin väliajoin. Näiden määräysten noudattamatta jättäminen voi lisätä rasvan kerrostumista kerrostumista ja aiheuttaa tulipalovaaran. Tämä laite on merkitty WEEE-direktiivin (Waste Electrical and Electronic Equipment) 2002/96/EC mukaisesti. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, jotka saattaisivat aiheutua jätteiden asiattomasta käsittelystä. FIN Symboli tuotteessa tai sen dokumentaatiossa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. Laitteen käytöstäpoiston suhteen on noudatettava paikallisia jätehuoltomääräyksiä. Lisätietoja tuotteen käsittelystä, talteenotosta ja kierrätyksestä saa kaupungin- tai kunnanvirastosta, paikallisesta jätehuoltoliikkeestä tai liikkeestä, josta tuote ostettiin. 30 electrolux electrolux turvallisuustietoa Asentajalle Imukupuversiossa tuuletin on yhdistettävä poistoputkeen, jonka läpimitta on mielummin sama kuin poistoaukon läpimitta. Huomio! Poistoputki ja kiinnittimet eivät kuulu varustukseen ja ne on hankittava erikseen. FIN Asennuksessa pienin sallittu etäisyys keittotasoista/kaasuliesistä: sähköliedet 500 mm kaasuliedet 650 mm Jos kaasulieden asennus vaatii suuremman etäisyyden, on se otettava huomioon. Kansallisten polttoainejärjestelmiä koskevien säädösten mukaan huoneiston maksimi ilmanpaine on bar. Poistoilmaa ei saa johtaa savuhormiin tai kaasunpoistokanaviin. Poistoilmaa ei saa missään tapauksessa johtaa sellaisten huoneistojen ilmanpoistokanaviin, joihin on asennettu polttoaineella toimivia laitteita. Poistoaukon asennus on tehtävä viranomaisten määräysten mukaisesti. Kun laitetta käytetään imukupuversiona, ilmanpoistokanavan on oltava läpimitaltaan samankokoinen kuin tuulettimen poistoaukko. Sekä kansalliset että alueelliset rakennusmääräykset asettavat lukuisia rajoituksia savunpoistohormiin yhdistettyjen tuulettimien ja polttoaineella toimivien kodinkoneiden, kuten hiili- tai öljylämmityslaitteiden tai kaasulämmittimien käytölle samassa huoneistossa. Tuulettimia voidaan käyttää turvallisesti sellaisten kodinkoneiden kanssa, jotka on yhdistetty savunpoistohormiin ainoastaan jos huoneiston ja/tai asunnon (ilma/ huoneilma yhdistelmä) tuuletus on järjestetty ulkopuolelta noin cm2 suuruisen tuuletusaukon kautta, näin tuulettimen käyttö ei aiheuta ilmanpaineen laskua. Ota yhteys valvontaviranomaiseen tai rakennustarkastusvirastoon, jos asiassa on epäselvyyttä. Säännösten mukaan polttoaineella toimivien laitteiden käyttö huoneistossa vaatii läpimitaltaan samanlaisen poistoaukon kuin tuuletusaukon läpimitta, suurempi kuin cm2 suuruinen poistoaukko voisi alentaa tuulettimen toimintakykyä. Suodatinversiossa tuuletin toimii turvallisesti, eikä edellä mainittuihin toimenpiteisiin tarvitse ryhtyä. Jos tuuletinta käytetään imukupuversiona, on noudatettava seuraavia seuraavia ohjeita, jotta tuuletin toimii moitteettomasti: - lyhyt ja suora ulosmenoputki - mahdollisimman vähän mutkia - vältä asennuksessa teräväkulmaisia putkia, käytä vain käyriä putkia. - käytä mahdollisimman leveitä putkia (mielummin läpimitaltaan samanlaisia kuin

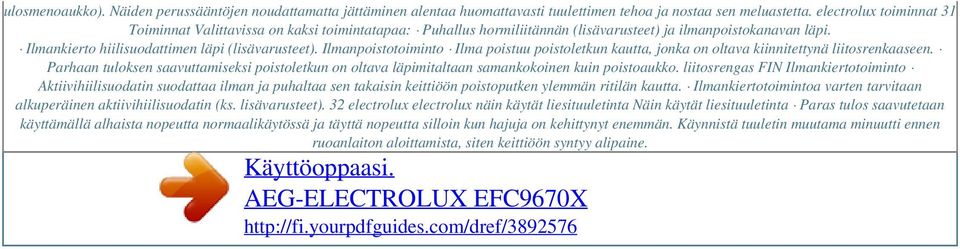

3 ulosmenoaukko). Näiden perussääntöjen noudattamatta jättäminen alentaa huomattavasti tuulettimen tehoa ja nostaa sen meluastetta. electrolux toiminnat 31 Toiminnat Valittavissa on kaksi toimintatapaa: Puhallus hormiliitännän (lisävarusteet) ja ilmanpoistokanavan läpi. Ilmankierto hiilisuodattimen läpi (lisävarusteet). Ilmanpoistotoiminto Ilma poistuu poistoletkun kautta, jonka on oltava kiinnitettynä liitosrenkaaseen. Parhaan tuloksen saavuttamiseksi poistoletkun on oltava läpimitaltaan samankokoinen kuin poistoaukko. liitosrengas FIN Ilmankiertotoiminto Aktiivihiilisuodatin suodattaa ilman ja puhaltaa sen takaisin keittiöön poistoputken ylemmän ritilän kautta. Ilmankiertotoimintoa varten tarvitaan alkuperäinen aktiivihiilisuodatin (ks. lisävarusteet). 32 electrolux electrolux näin käytät liesituuletinta Näin käytät liesituuletinta Paras tulos saavutetaan käyttämällä alhaista nopeutta normaalikäytössä ja täyttä nopeutta silloin kun hajuja on kehittynyt enemmän. Käynnistä tuuletin muutama minuutti ennen ruoanlaiton aloittamista, siten keittiöön syntyy alipaine.

4 Ruoanlaiton jälkeen tuulettimen tulisi antaa toimia noin 15 minuuttia tai kunnes hajut ovat haihtuneet : VAIN mallit EFC Tuuletinta voidaan säädellä myös ohjauspaneelista tai kaukosäätimellä (kaukosäädin on lisävaruste ja se on tilattava erikseen, katso kappale " Lisävarusteet"). FIN Tuuleta oikein: Jotta liesituuletin toimisi oikein, keittiöön pitää muodostua alipaine. Pidä sen vuoksi keittiön ikkunat suljettuna tuulettimen käydessä. Sen sijaan on hyvä pitää ikkunaa auki viereisessä huoneessa, kun liesituuletinta käytetään. Tärkeää tietää: Jos liesituuletinta käytetään samanaikaisesti esim. avotakan kanssa, joka ottaa ilmaa sisätiloista, seurauksena voi olla takaisinimu ja savun tunkeutuminen huoneeseen. Tähän auttaa ikkunan avaaminen. imuteho 1 (ON/OFF): valitaan imuteho 1. Kytkin, imuteho 2 (ON/OFF): valitaan imuteho poistaminen: Paina uudelleen painikkeita 4 ja 5 3 sekunnin ajan, kunnes hiilisuodattimen merkkivalo C sammuu. Rasvasuodattimen merkkivalo (F) Merkkivalo F vilkkuu, kun rasvasuodan kytkeminen pois Paina suodattimien puhdistuksen tai vaihdon jälkeen painiketta 3, 3 sekunnin ajan, kunnes rasvasuodattimen merkkivalo F tai hiilisuodattimen merkkivalo C lakkaa vilkkumasta. FIN 38 electrolux electrolux hoito ja puhdistus Hoito ja puhdistus irrottamalla Katkaise liesituulettimesta virta aina ennen puhdistusta, joko irrottamalla pistoke tai että paneelit ovat kytkeytyneet liesituulettimeen (kytkentä painalluksella). electrolux hoito ja puhdistus 39 Metallinen rasvasuodatin Rasvasuodattimen tarkoituksena on imeä ruoanlaiton aikana syntyneet rasvahiukkaset. Rasvasuodattimia on käytettävä aina sekä ulospoistavassa että ilmankiertoversiossa. Irrota Irrota suodattimet seuraavasti Paina jousikahvaa ja vedä suodatinta alaspäin. Suodattimien käsipesu Liota suodattimia noin tunnin ajan lämpimässä vedessä, johon on lisätty käsitiskiainetta, huuhdo runsaalla lämpimällä vedellä. Toista toimenpide tarvittaessa. Laita suodattimet takaisin paikalleen kun ne ovat kuivuneet. Suodattimien pesu astianpesukoneessa Laita suodattimet astianpesukoneeseen. Valitse tehokkain pesuohjelma ja korkein veden lämpötila, vähintään 65 C astetta. Toista pesu. Laita suodattimet takaisin paikoilleen kun ne ovat kuivuneet. FIN Metallinen rasvasuodatin voi hieman haalistua astianpesukoneessa, mutta tämä ei vaikuta sen toimintakykyyn. Puhdista tuulettimen sisäosa käyttämällä ainoastaan vettä ja käsitiskiainetta (vältä syövyttäviä pesuaineita, hankausjauheita tai harjoja). 40 electrolux electrolux hoito ja puhdistus Hiilisuodatin Koskee vain ilman takaisinkierrätystä. Hiilisuodattimet imevät hajua ja tuoksuja. Tilaa ja asenna AINA alkuperäinen hiilisuodatin (katso kappale "Lisävarusteet"). Hiilisuodattimien vaihto ja puhdistus FIN Erona muihin hiilisuodattimiin LONGLIFE-hiilisuodattimen voi puhdistaa ja käyttää uudelleen. Normaalikäytössä hiilisuodatin tulee puhdistaa kerran kahdessa kuukaudessa. Kätevimmin puhdistat suodattimen astianpesukoneessa. Käytä puhdistukseen tavallista konetiskiainetta ja korkeinta lämpötilaa (65 ºC). Puhdista suodatin erikseen, jotta siihen ei jäisi ruoantähteitä tai vastaavaa, jolloin ne voisivat aiheuttaa tuoksuja ja hajuja. Suodattimen normaalin toiminnan varmistamiseksi sitä on kuivattava uunissa 10 minuuttia enintään 100 ºC:ssa. Noin kolmen vuoden käytön jälkeen suodatin on vaihdettava uuteen, koska suodattimen toiminta heikkenee. Asennus Laita hiilisuodatin tuulettimen sisälle moottorin suojaverkon päälle. Kiinnitä suodatin kahdella sivupidikkeellä. Poista suorittamalla toimenpiteet päinvastaisessa järjestyksessä. Ilmoita aina liesituulettimen mallin koodi- ja valmistusnumero, kun tilaat vaihtosuodattimia. Nämä tiedot näkyvät laitteen sisäpuolella olevassa arvokilvessä. Hiilisuodatin voidaan hankkia valtuutetusta huoltoliikkeestä. electrolux hoito ja puhdistus 41 Huomio Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä. Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamatta jättämisestä aiheutuvista moottorivioista tai tulipaloista. Lampun vaihto FIN Irrota laite sähköverkosta. Tarkista että lamput ovat jäähtyneet ennen kuin kosket niihin. Malli EFC : irrota valaisin poistamalla kiinnittimet. Kaikki mallit: Vaihda rikkinäinen lamppu uuteen. Malli EFC : kokoa valaisin uudestaan ja aseta se paikalleen kiinnittimien avulla. EFC : 20W max GU4-12 V - Ø 35mm Dichroic Jos valo ei toimi, tarkista että lamput on asennettu oikein ennenkuin otat yhteyttä valtuutettuun huoltoliikkeeseen. EFC : 11W max - G23 42 electrolux electrolux hoito ja puhdistus Puhdistus FIN Huomio: irrota laite sähköverkosta ennen puhdistustoimenpiteitä. Älä laita teräviä esineita moottorin suojaverkkoon. Tuulettimen ulkopuoli pestään miedolla pesuaineella. Älä käytä syövyttäviä pesuaineita, hankausjauheita tai harjoja. Puhdista kaikki muoviosat pehmeällä haaleaan veteen kastetulla kankaalla ja neutraalilla pesuaineella. On ehdottoman tärkeää puhdistaa tuuletin ja vaihtaa suodattimet suositelluin väliajoin. Edellämainittujen ohjeiden noudattamatta jättäminen voi lisätä rasvan kerrostumista ja aiheuttaa tulipalovaaran. electrolux lisävarusteet 43 Lisävarusteet Hiilisuodatin Type 967 Kaukosäädin RM 6940 E-Nr FIN 44 electrolux electrolux asennus Asennus Tekniset tiedot EFC 9670(6670) EFC 9671(6671) Mitat (cm): Korkeus (Ilmanpoistotoiminto): Korkeus (Ilmankiertotoiminto): 84,5-126 Leveys: FIN EFC , ,8 (59,8) W 250 W 150 cm V , ,8 (59,8) W(290 W) 250 W 150 cm V 89,8 (59,8) W 170 W 11 W 150 cm V Syvyys: Korkein imuteho: Moottorin imuteho: Lamput: Sähköjohdon pituus: Sähköliitäntä: 3 x20 W (2 x 20 W) 3 x20 W Laitteen mukana olevat asennustarvikkeet 1 ilmanohjain (jatkojohtoineen) 1 brucola kiila torx ruuveja varten 1 moottoriryhmän kiinnityslaippa 1 hormitukien laippa (3 koottavaa osaa) 5 ruuvia 5 x 45 mm 5 tulppaa Ø 8 mm 2 ruuvia 2,9 x 6,5 8 ruuvia 3,5 x 6,5 4 ruuvia 4 x 8 electrolux asennus 45 Sähköliitäntä Huomioitavaa sähköasentajalle Tarkista ennen liitäntää, että sähköverkon jännite on sama kuin tuulettimen arvokilven ilmoittama jännite.

5 Powered by TCPDF ( Pistokkeella varustetut laitteet voidaan yhdistää standardi pistorasiaan, joka on sopivan välimatkan päässä. Valmistaja ei vastaa edellämainittujen ohjeiden noudattamatta jättäminen aiheutuvista vioista. FIN 46 electrolux electrolux asennus Vain ilmanpoistoversiota varten: Aseta hormin yläosa sillä tavoin että poistoaukot eivät ole näkyvissä asennuksen päätyttyä (katso myös sarjaa A-B-C). A B 180 C - OK! FIN Poistoilmakananavan tuen/ kiinnityslaipan kokoaminen (3 osaa): Kolme osaa on kiinnitettävä neljällä ruuvilla, tuen koko on säädettävissä ja sen tulisi vastata teleskooppisen poistoilmakanavan sisäistä leveyttä. 4 x Ø 4x8 G = X = X = X Poistoritilän asennus (3 osaa - vain hiilisuodatinversiota varten) Kolme osaa on kiinnitettävä kahdella ruuvilla, poistoritilän koko on säädettävissä ja sen tulisi olla leveydeltään sama kuin poistoilmakanavan tuki, johon se kiinnitetään. = F 6x Ø 3,5 x 6,5 F G electrolux asennus 47 Asennus irrotettu Tarkista että laite on irrotettu sähköverkosta ennen asennustöiden aloittamista. Poista reunaimupaneelit (vain EFC 9673 ja rasvasuodattimet. 9673) Merkitse seinään keskiviiva asennuksen helpottamiseksi (1) aseta porausmalli (1), siten, että siihen painettu keskiviiva on samalla kohdalla aiemmin seinään merkityn keskiviivan kanssa ja että porausmallin alalaita on samalla tasolla paikalleen asennetun liesituulettimen alalaidan kanssa (2) Suorita sähköliitäntä (12) FIN 48 electrolux electrolux asennus G F 4 x Ø 3,5x6,5 5 FIN G 2 x Ø 5x45 2xØ xØ8 B x Ø 5x45 2x Ø 5x xØ8 electrolux asennus 49 Vedä ulos ylempi hormi ja kiinnitä se ylhäällä jalustimeen G kahdella ruuvilla (13 13). 13 Kiinnitä alempi hormi 2 ruuvilla liesituulettimen sisältä (14) (14). Asenna rasvasuodattimet ja (vain EFC 9673) sivusuuntaiset imupaneelit takaisin vain 9673 paikalleen. Liitä tuuletin sähköverkkoon, (EFC 9673-EFC 9671-EFC 6671 odota noin : EFC sekuntia, eli tuulettimen toimintaa kontrolloivan sähkön kalibrointiin tarvittava aika). Tarkista lopuksi että tuuletin toimii. FIN 50 electrolux electrolux asennus G 2 x Ø 2,9x6,5 13 FIN x Ø 3,5x6, LI218A Ed. 01/07.
