Toimittaja. Sijaitsee Porta Westfalicassa, Saksassa Perustettu 1947 Työntekijöitä 500
|
|
|
- Helinä Laaksonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

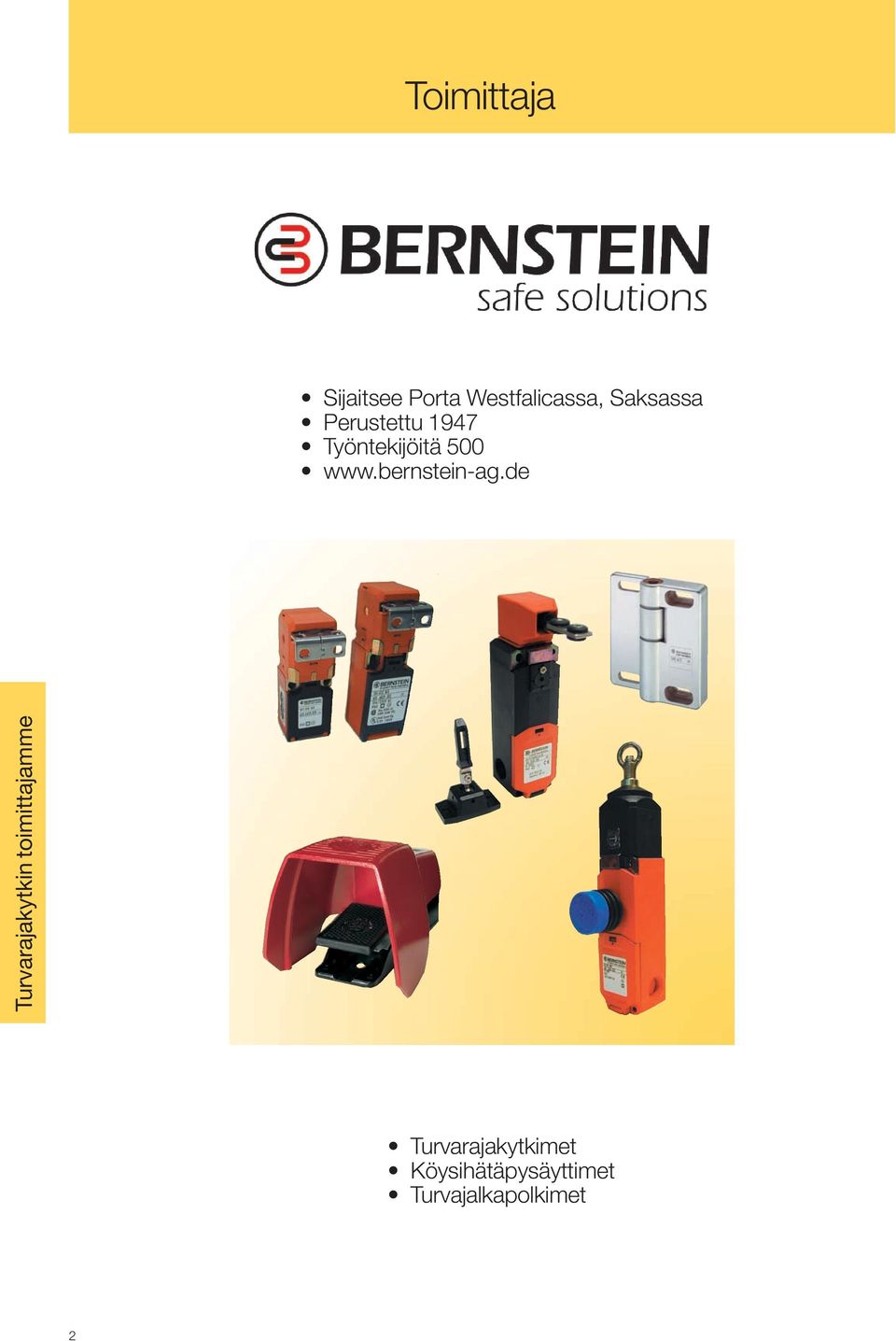

1 Toimittaja Sijaitsee Porta Westfalicassa, Saksassa Perustettu 1947 Työntekijöitä Turvarajakytkin toimittajamme Turvarajakytkimet Köysihätäpysäyttimet Turvajalkapolkimet 2
2 Turvarajakytkimet Veräjäkytkin SK/SKC sivu 4 Veräjäkytkin SKT/SKI sivu 5 Solenoiditoiminen veräjäkytkin SLK sivu 6 Turvasaranakytkin SHS sivu 7 Köysihätäpysäytin SiD sivu 8 Köysihätäpysäytin SiRK sivu 9 Köysihätäpysäytin SR sivu 10 Köysihätäpysäytin asennusesimerkki, tarvikkeet sivu 11 Turvajalkapolkimet sivu 12 Muut turvarajakytkimet sivu 13 Turvarajakytkimet 3

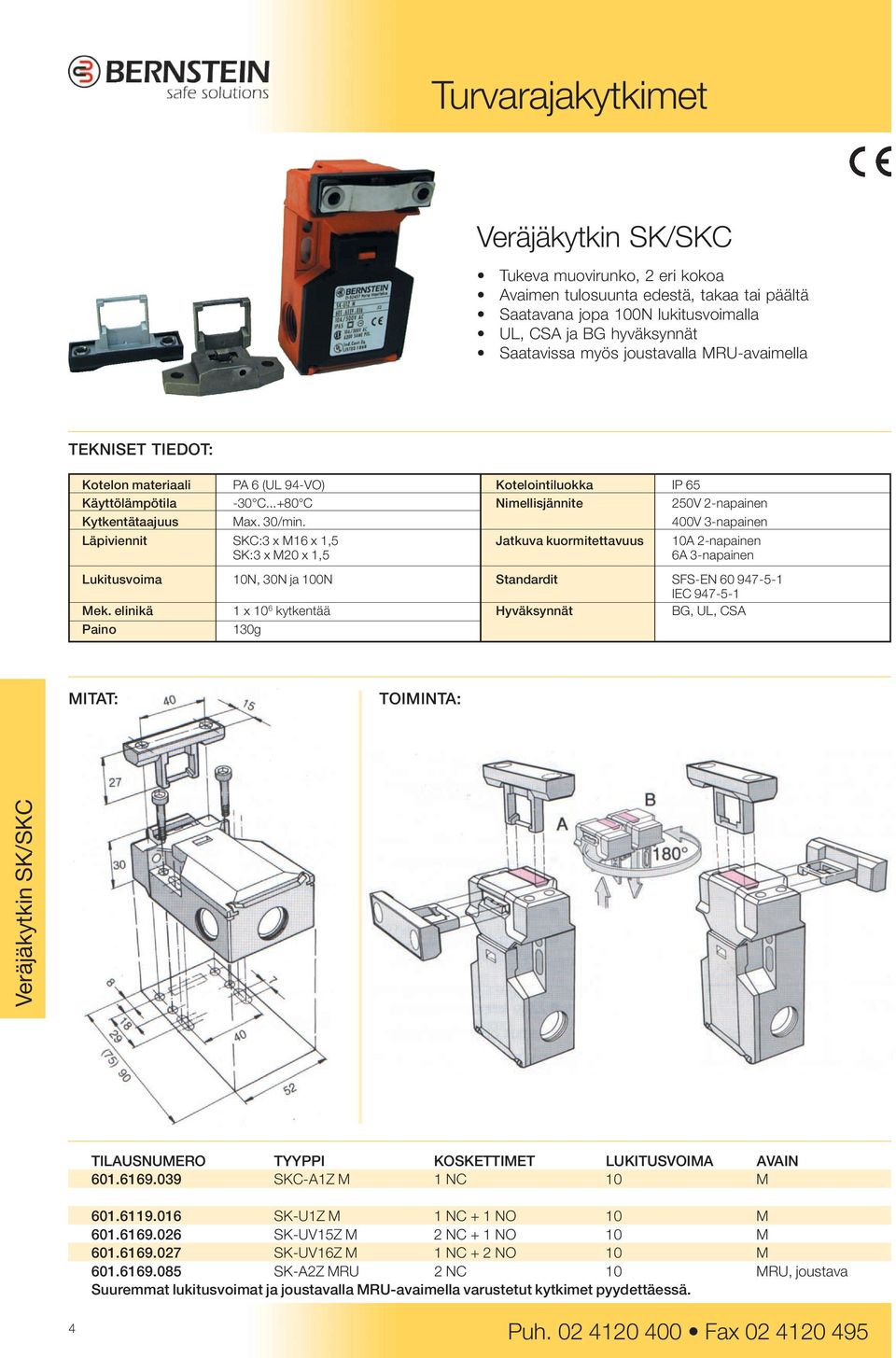

3 Turvarajakytkimet Veräjäkytkin SK/SKC Tukeva muovirunko, 2 eri kokoa Avaimen tulosuunta edestä, takaa tai päältä Saatavana jopa 100N lukitusvoimalla UL, CSA ja BG hyväksynnät Saatavissa myös joustavalla MRU-avaimella Kotelon materiaali PA 6 (UL 94-VO) Kotelointiluokka IP 65 Käyttölämpötila -30 C C Nimellisjännite 250V 2-napainen Kytkentätaajuus Max. 30/min. 400V 3-napainen Läpiviennit SKC:3 x M16 x 1,5 Jatkuva kuormitettavuus 10A 2-napainen SK:3 x M20 x 1,5 6A 3-napainen Lukitusvoima 10N, 30N ja 100N Standardit SFS-EN IEC Mek. elinikä 1 x 10 6 kytkentää Hyväksynnät BG, UL, CSA Paino 130g TOIMINTA: Veräjäkytkin SK/SKC TILAUSNUMERO TYYPPI KOSKETTIMET LUKITUSVOIMA AVAIN SKC-A1Z M 1 NC 10 M SK-U1Z M 1 NC + 1 NO 10 M SK-UV15Z M 2 NC + 1 NO 10 M SK-UV16Z M 1 NC + 2 NO 10 M SK-A2Z MRU 2 NC 10 MRU, joustava Suuremmat lukitusvoimat ja joustavalla MRU-avaimella varustetut kytkimet pyydettäessä. 4
4 Turvarajakytkimet Veräjäkytkin SKT/SKI Kapea muovirunko, 2 eri pituutta Avaimen tulosuunta joko päältä tai sivuilta UL, CSA ja BG hyväksynnät Tukeva rakenne Saatavana jopa 50N lukitusvoimalla Saatavana myös mallit pakkotoimisilla momenttikärjillä Kotelon materiaali PA 6 (UL 94-VO) Kotelointiluokka IP 65 Käyttölämpötila -30 C C Nimellisjännite 250V 2-napainen Kytkentätaajuus max. 30/min. 400V 3-napainen Läpiviennit SKT: 1 x M16 x 1,5 Jatkuva kuormitettavuus 10A 2-napainen SKI: 1 x M20 x 1,5 6A 3-napainen Lukitusvoima 10N, max 50N Standardit SFS-EN Mek. elinikä 1 x 10 6 kytkentää IEC Paino 130g Hyväksynnät BG, UL, CSA SKT SKI Kiinnitysmitat: Kiinnitysmitat: Veräjäkytkin SKT/SKI TILAUSNUMERO TYYPPI KOSKETTIMET LUKITUSVOIMA SKT-U1Z M3 1 NC + 1 NO 10 N SKT-A2Z M3 2 NC 10 N SKI-U1Z M3 1 NC + 1 NO 10 N SKI-A2Z M3 2 NC 10 N SKI-UV15Z M3 2 NC + 1 NO 10 N Suuremmat lukitusvoimat sekä momenttikärjillä varustetut kytkimet pyydettäessä. 5
5 Turvarajakytkimet Solenoiditoiminen veräjäkytkin SLK Tukeva muovirunko Kaksi erillistä turvapiiriä, max. 4 NC Lukitusvoima 2000N Mekaaninen tai sähköinen lukitus Avaimen tulosuunta valittavissa joko päältä tai sivuilta Nopea johdottaa jousiliittimille Monijännitemallit: 24-48VDC ja VAC Manuaalinen lukituksen ohitusmahdollisuus Saatavissa myös LED-indikoinnilla ja joustavalla avaimella UL, CSA ja BG hyväksynnät Veräjäkytkin SLK TOIMINTA: Mekaaninen lukitus/sähköinen vapautus; Avain vapautuu vain solenoidin ollessa jännitteellinen. Kotelon materiaali PA 6 GV(UL 94-VO) Avaimen materiaali Teräs/PA Käyttölämpötila -25 C C Ohjausnopeus, max. V=0,5m/s Läpiviennit 3 x M20 x 1,5 (Pg13,5) Lukitusvoima 2000N Käyttösäde R=400 mm min. Paino n. 0,3kg Kotelointiluokka IP67 Nimellisjännite 250VAC Kuormitettavuus 230V/4A AC15 Standardit GS-ET 19, SFS-EN , SFS-EN Hyväksynnät BG (GS-ET 19), UL, CSA KYTKENTÄ: SLK-FVTU24UC-55-AR locking (solenoid) Sähköinen lukitus/mekaaninen vapautus; Avain on lukittuna vain solenoidin ollessa jännitteellinen. < e.g. time controll AVAIMEN KOSKETTIMET TIL.NUMERO TYYPPI LUKITUS KÄYTTÖJÄNNITE Toimipää/lukitus LED SLK-FVTU24UC-55-AR Mekaaninen 24VAC/DC NO+NC/NO+NC ei SLK-FVTU24-230MC-55-AR Mekaaninen 24-48VDC VAC NO+NC/NO+NC ei SLK-MVTU24UC-55 Sähköinen 24VAC/DC NO+NC/NO+NC ei SLK-FVTU24UC-21-AR Mekaaninen 24VAC/DC 2NC/NC ei SLK-MVTU24UC-21-L Sähköinen 24VAC/DC 2NC/NC on Myös muita malleja saatavana pyynnöstä! 6

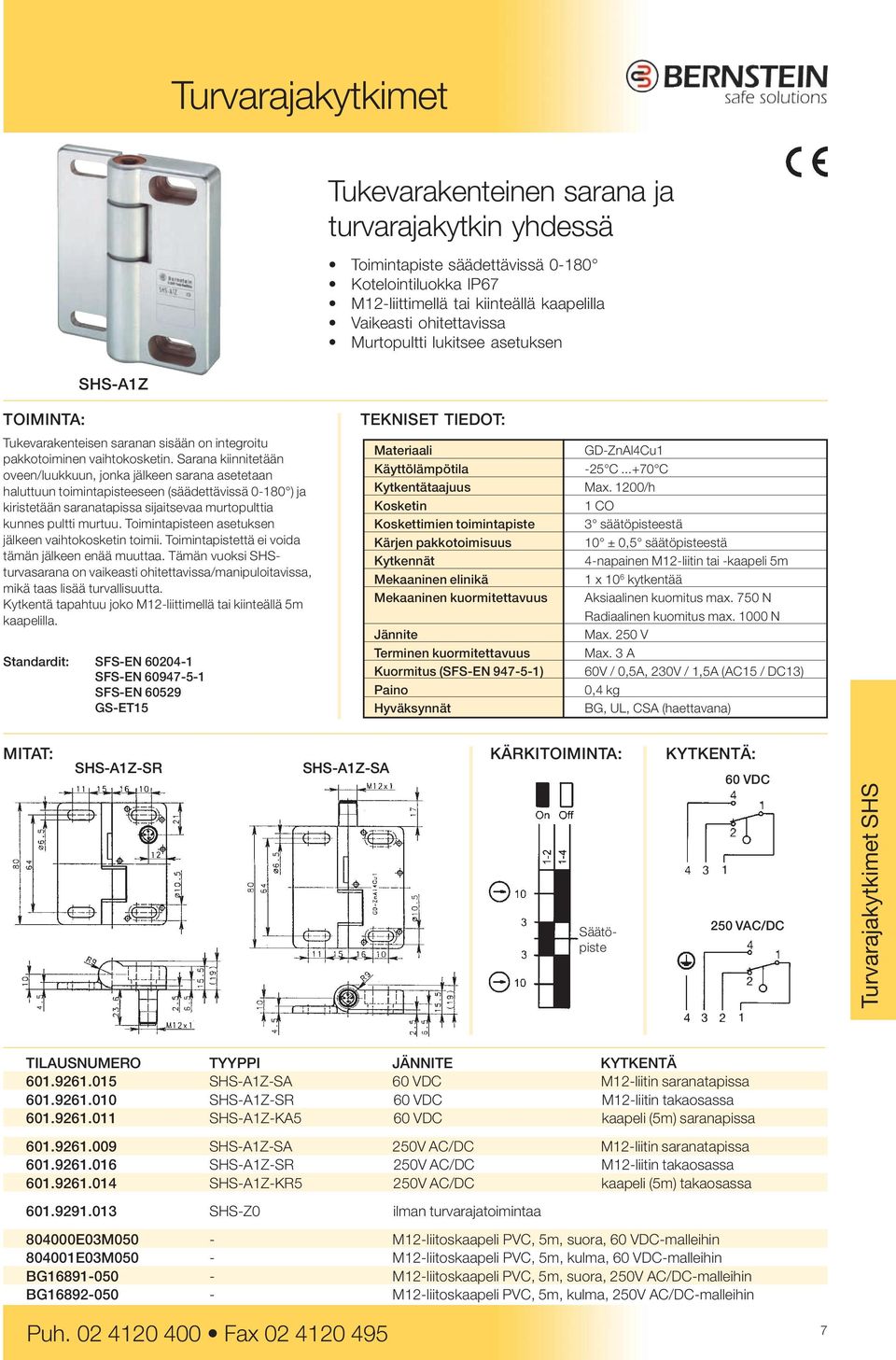

6 Turvarajakytkimet Tukevarakenteinen sarana ja turvarajakytkin yhdessä Toimintapiste säädettävissä Kotelointiluokka IP67 M12-liittimellä tai kiinteällä kaapelilla Vaikeasti ohitettavissa Murtopultti lukitsee asetuksen SHS-A1Z TOIMINTA: Tukevarakenteisen saranan sisään on integroitu pakkotoiminen vaihtokosketin. Sarana kiinnitetään oveen/luukkuun, jonka jälkeen sarana asetetaan haluttuun toimintapisteeseen (säädettävissä ) ja kiristetään saranatapissa sijaitsevaa murtopulttia kunnes pultti murtuu. Toimintapisteen asetuksen jälkeen vaihtokosketin toimii. Toimintapistettä ei voida tämän jälkeen enää muuttaa. Tämän vuoksi SHSturvasarana on vaikeasti ohitettavissa/manipuloitavissa, mikä taas lisää turvallisuutta. Kytkentä tapahtuu joko M12-liittimellä tai kiinteällä 5m kaapelilla. Standardit: SFS-EN SFS-EN SFS-EN GS-ET15 Materiaali GD-ZnAl4Cu1 Käyttölämpötila -25 C C Kytkentätaajuus Max. 1200/h Kosketin 1 CO Koskettimien toimintapiste 3 säätöpisteestä Kärjen pakkotoimisuus 10 ± 0,5 säätöpisteestä Kytkennät 4-napainen M12-liitin tai -kaapeli 5m Mekaaninen elinikä 1 x 10 6 kytkentää Mekaaninen kuormitettavuus Aksiaalinen kuomitus max. 750 N Radiaalinen kuomitus max N Jännite Max. 250 V Terminen kuormitettavuus Max. 3 A Kuormitus (SFS-EN ) 60V / 0,5A, 230V / 1,5A (AC15 / DC13) Paino 0,4 kg Hyväksynnät BG, UL, CSA (haettavana) SHS-A1Z-SR SHS-A1Z-SA KÄRKITOIMINTA: KYTKENTÄ: 60 VDC Säätöpiste 250 VAC/DC Turvarajakytkimet SHS TILAUSNUMERO TYYPPI JÄNNITE KYTKENTÄ SHS-A1Z-SA 60 VDC M12-liitin saranatapissa SHS-A1Z-SR 60 VDC M12-liitin takaosassa SHS-A1Z-KA5 60 VDC kaapeli (5m) saranapissa SHS-A1Z-SA 250V AC/DC M12-liitin saranatapissa SHS-A1Z-SR 250V AC/DC M12-liitin takaosassa SHS-A1Z-KR5 250V AC/DC kaapeli (5m) takaosassa SHS-Z0 ilman turvarajatoimintaa E03M050 - M12-liitoskaapeli PVC, 5m, suora, 60 VDC-malleihin E03M050 - M12-liitoskaapeli PVC, 5m, kulma, 60 VDC-malleihin BG M12-liitoskaapeli PVC, 5m, suora, 250V AC/DC-malleihin BG M12-liitoskaapeli PVC, 5m, kulma, 250V AC/DC-malleihin 7

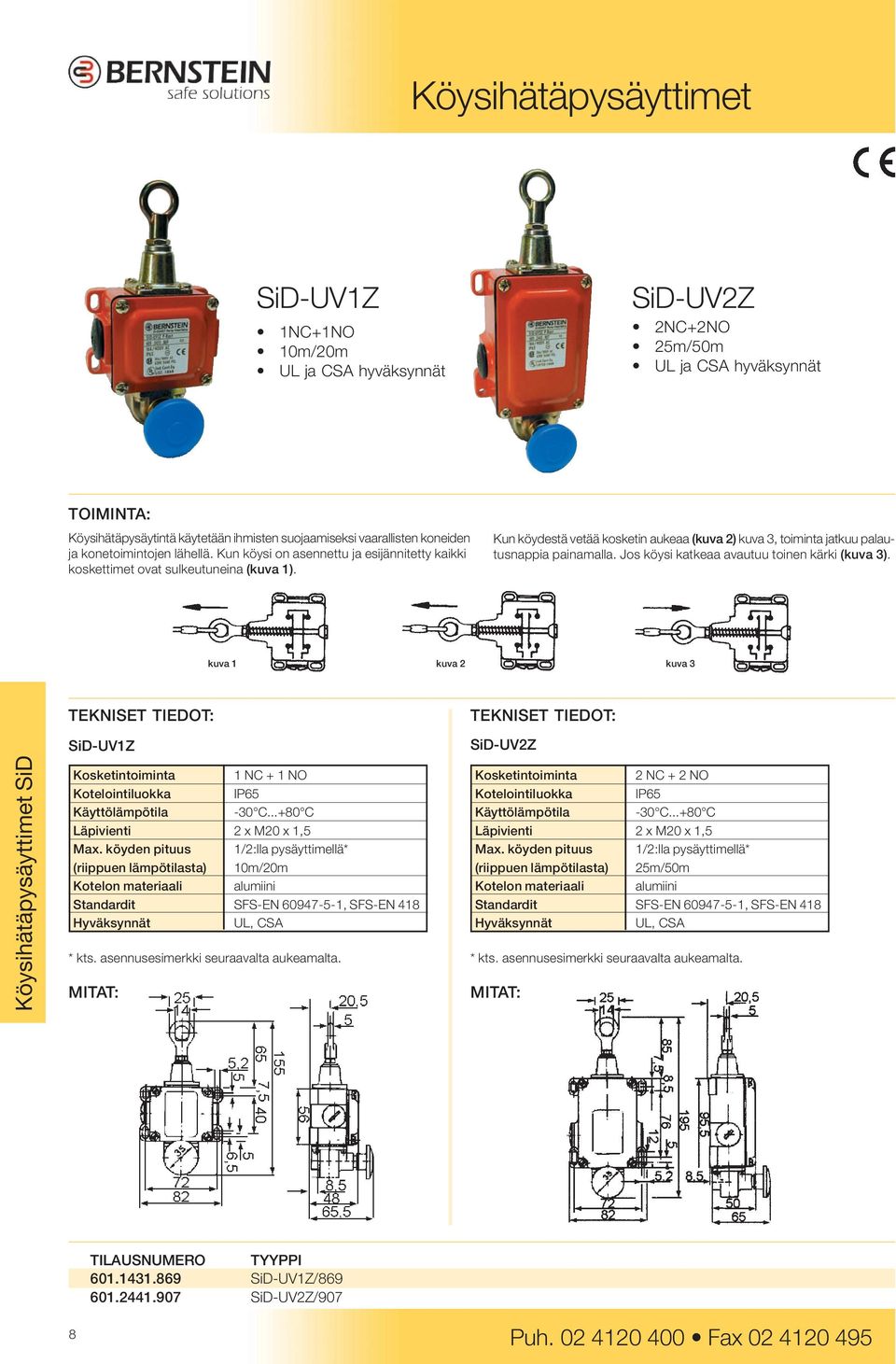

7 Köysihätäpysäyttimet SiD-UV1Z 1NC+1NO 10m/20m UL ja CSA hyväksynnät SiD-UV2Z 2NC+2NO 25m/50m UL ja CSA hyväksynnät TOIMINTA: Köysihätäpysäytintä käytetään ihmisten suojaamiseksi vaarallisten koneiden ja konetoimintojen lähellä. Kun köysi on asennettu ja esijännitetty kaikki koskettimet ovat sulkeutuneina (kuva 1). Kun köydestä vetää kosketin aukeaa (kuva 2) kuva 3, toiminta jatkuu palautusnappia painamalla. Jos köysi katkeaa avautuu toinen kärki (kuva 3). kuva 1 kuva 2 kuva 3 Köysihätäpysäyttimet SiD SiD-UV1Z Kosketintoiminta 1 NC + 1 NO Kotelointiluokka IP65 Käyttölämpötila -30 C C Läpivienti 2 x M20 x 1,5 Max. köyden pituus 1/2:lla pysäyttimellä* (riippuen lämpötilasta) 10m/20m Kotelon materiaali alumiini Standardit SFS-EN , SFS-EN 418 Hyväksynnät UL, CSA * kts. asennusesimerkki seuraavalta aukeamalta. SiD-UV2Z Kosketintoiminta 2 NC + 2 NO Kotelointiluokka IP65 Käyttölämpötila -30 C C Läpivienti 2 x M20 x 1,5 Max. köyden pituus 1/2:lla pysäyttimellä* (riippuen lämpötilasta) 25m/50m Kotelon materiaali alumiini Standardit SFS-EN , SFS-EN 418 Hyväksynnät UL, CSA * kts. asennusesimerkki seuraavalta aukeamalta. TILAUSNUMERO TYYPPI SiD-UV1Z/ SiD-UV2Z/907 8

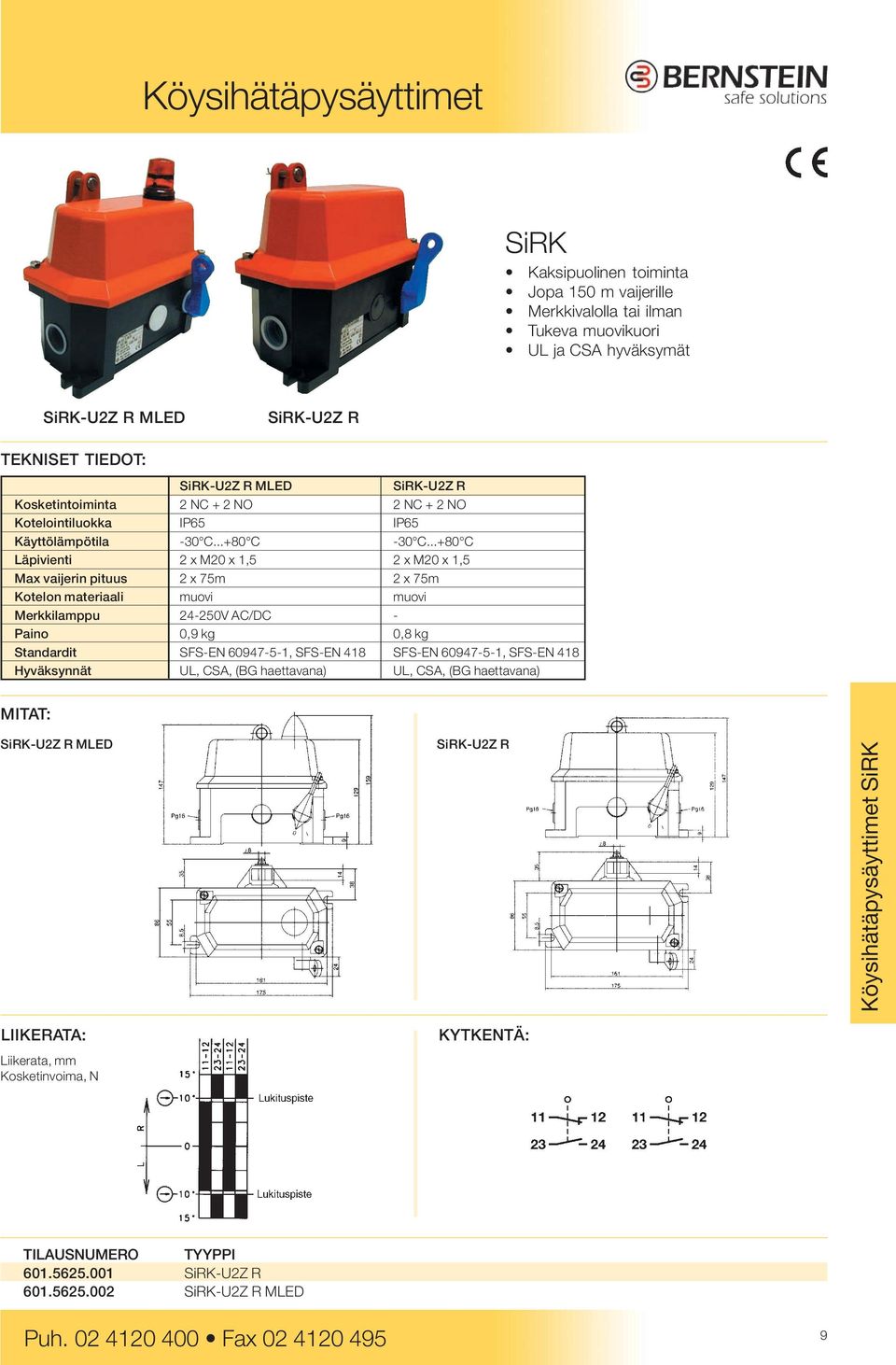

8 Köysihätäpysäyttimet SiRK Kaksipuolinen toiminta Jopa 150 m vaijerille Merkkivalolla tai ilman Tukeva muovikuori UL ja CSA hyväksymät SiRK-U2Z R MLED SiRK-U2Z R SiRK-U2Z R MLED SiRK-U2Z R Kosketintoiminta 2 NC + 2 NO 2 NC + 2 NO Kotelointiluokka IP65 IP65 Käyttölämpötila -30 C C -30 C C Läpivienti 2 x M20 x 1,5 2 x M20 x 1,5 Max vaijerin pituus 2 x 75m 2 x 75m Kotelon materiaali muovi muovi Merkkilamppu V AC/DC - Paino 0,9 kg 0,8 kg Standardit SFS-EN , SFS-EN 418 SFS-EN , SFS-EN 418 Hyväksynnät UL, CSA, (BG haettavana) UL, CSA, (BG haettavana) SiRK-U2Z R MLED LIIKERATA: Liikerata, mm Kosketinvoima, N SiRK-U2Z R KYTKENTÄ: Köysihätäpysäyttimet SiRK TILAUSNUMERO TYYPPI SiRK-U2Z R SiRK-U2Z R MLED 9
9 Köysihätäpysäyttimet SR Vaijerin kireyden osoitus Jopa 75 m vaijerille Koskettimet 2 NC + 2 NO Tukeva rakenne Vaijerin pikalukitus (QF) (vaijerilukkoa ja vanttiruuvia ei tarvita) Integroitu hätä-seis painike (NA) SR-U2Z-NA-QF SR-U2Z-QF SR-U2Z Kosketintoiminta 2 NC + 2 NO Kotelointiluokka IP67 Käyttölämpötila -25 C C Läpivienti 3 x M20 x 1,5 Max vaijerin pituus 75 m (300N) Kotelon materiaali muovi Paino 0,6 kg (0,5 kg SR-U2Z) Standardit SFS-EN , SFS-EN 418 Hyväksynnät BG, UL, (CSA haettavana) SR-U2Z-NA-QF ASENNUS: LIIKERATA: Köysihätäpysäyttimet SR Liikerata, mm Kosketinvoima, N SR-U2Z KYTKENTÄ: TILAUSNUMERO TYYPPI SR-U2Z-NA-QF SR-U2Z-QF SR-U2Z N ja 175N kosketinvoimat pyydettäessä. 10
10 Köysihätäpysäyttimet ASENNUSESIMERKKI: Kahdella pysäyttimellä etäisyydet: kts. SFS-EN TARVIKKEET: SILMUKKARUUVI M6x M8x VASTAJOUSI 180mm KOUSSI Ø4-5mm VANTTIRUUVI M DUPLEXLUKKO Ø4-5mm MUOVIPÄÄLLYSTETTY TERÄSVAIJERI Ø2/3mm, punainen Ø3/5mm, punainen PYLPYRÄ PYLPYRÄ, PYÖRIVÄ Köysihätäpysäyttimet VIHREÄ KILPI VALKOISELLA TEKSTILLÄ U-KIINNIKE M
11 Turvajalkapolkimet Kotelointiluokka IP65 Ergonominen muotoilu Tukeva rakenne Suojalla tai ilman TOIMINTA: Jalkapolkimen, joka yksinään pystyy ohjaamaan ja pysäyttämään vaarallisen koneliikkeen on oltava rakenteeltaan sellainen että yksi ainoa virhe ei aiheuta vaaraa. Jotta saataisiin aikaiseksi täydellinen valvonta, polkimissa on oltava kaksi rinnakkain asennettua kontaktilohkoa, joita turvarele voi valvoa. Suojakansi estää tahattoman käynnistyksen. Jalkatukea käytetään istumatyössä. Jalkatuella on merkintä FST. Nimellisjännite 500VAC Max. ohjaustaajuus 3000 kertaa/h Nimellisvirta 10A Mekaaninen kesto 10 7 toimintaa (ilman kuormaa) Kotelon materiaali Alumiinia Käyttölämpötila -30 C C Polkimen materiaali Lasikuituvahvistettua termomuovia Kaapelisisäänmeno yksipoljinmalli 1 x M20 x 1,5 monipoljinmalli1 x M20 x 1,5 Toiminta: 2 x 1 NC + 1 NO Turvajalkapolkimet TILAUSNUMERO TYYPPI F1-U2Z UN F1-U2Z UN FST Toiminta: 2 x 1 NC + 1 NO/poljin TILAUSNUMERO TYYPPI F2-U2Z/U2Z UN F2-U2Z/U2Z UN FST Toiminta: 2 NC + 2 NO 3-asentoinen jossa hätäseistoiminto pohjaanpainettuna. Kuittaus sivussa. TILAUSNUMERO TYYPPI F1-UV1Z/UV1Z D UN 3-poljinmalli + muita erikoismalleja pyynnöstä 12
12 Kysy myös näitä: Turvarajakytkimet Metallirunkoinen solenoiditoiminen veräjäkytkin Turvamagneettikytkimet Perinteiset turvasaranakytkimet Pakkotoimiset rajakytkimet kts. sivut Turvarajakytkimet 13
