Kontaktorit 4,2-12,5 kw

Transkriptio

1 Keskus Moottorilähtökomponentit Kontaktorit Kontaktorit 4,2-12,5 kw 3- tai 4-napainen Leveys vain 45 mm A1- ja A2-liittimet molemmin puolin kontaktoria Laaja tarvikevalikoima Toiminta Kontaktoria käytetään pääasiassa mottorien päävirran (AC-3) ohjaamiseen. AC-1 kuormitus soveltuu mm. lämmitysvastusten ohjaukseen. Tähän sarjaan on saatavilla myös lämpöreleet ja sovitin moottorinsuojakytkimen helppoon liittämiseen. 3-napaa 4-napaa Malli Kela Kela IEC Ie (AC3) IEC Ie (AC1) AC DC DC(2,4 W) AC DC DC(2,4 W) BF09 9 A X X X 25 A X X X BF12 12 A X X X 28 A X - - BF18 18 A X X X 32 A X X X BF25 25 A X X X BF26 26 A X X X 45 A X X X BF32 32 A X X X BF38 38 A X X X 56 A X X X BF50 50 A X X - 90 A X - - BF65 65 A X X A X X - BF80 80 A X X A X X - BF95 95 A X X BF A X X asiakaspalvelu@oem.fi, PUH, , FAX / 7

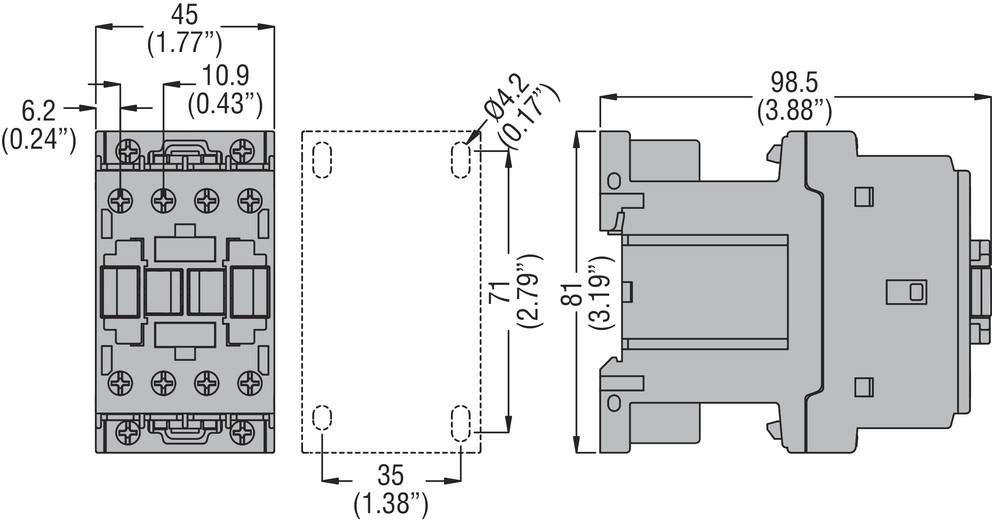

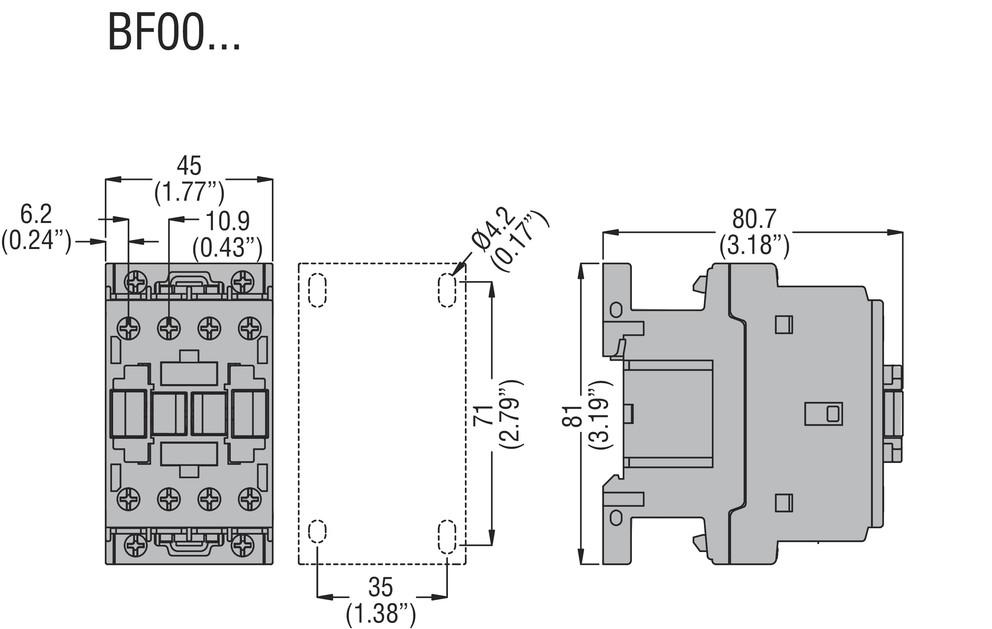

2 Tekniset tiedot Varastointilämpötila -60 C C Käyttölämpötila -50 C C Nimellinen käyttöjännite 690 V Eristysjännite IEC V Mekaaninen elinikä 20 miljoonaa sykliä Sähköinen elinikä (400 V AC-3) 1,2-2,0 miljoonaa sykliä Mitat LxKxS AC-kela 45x81x80,7 mm 45x81x98,5 mm Kiinnikytkentäaika AC-kela 8-24 ms ms Irtikytkentäaika AC-kela ms ms Kytkentäteho AC-kela 75 VA 6 W Pitoteho AC-kela 9 VA 2,4W/5,4W Jännitetoleranssit Käyttöalue AC-kela 0,80...1,1 x Uc 0,7...1,25 x Uc Päästö AC-kela 0,1...0,4 x Uc 0,1...0,4 x Uc Hyväksynnät Mitat BF09A-BF25A, AC kela BF09D-BF25D, DC kela asiakaspalvelu@oem.fi, PUH, , FAX / 7

3 Kytkentä BF0910 (1NO) ja BF0901 (1NC ) BF09T4 t AC-3 (400V) AC-1 Kelajännite BF0910A230 3-nap.+ 1NO apukosketin 4 kw/9 A 25 A 230 V AC BF0910A024 3-nap.+ 1NO apukosketin 4 kw/9 A 25 A 24 V AC BF0910A048 3-nap.+ 1NO apukosketin 4 kw/9 A 25 A 48 V AC BF0910A110 3-nap.+ 1NO apukosketin 4 kw/9 A 25 A 110 V AC BF0910A400 3-nap.+ 1NO apukosketin 4 kw/9 A 25 A 400 V AC BF0910D024 3-nap.+ 1NO apukosketin 4 kw/9 A 25 A 24 V DC BF1810A230 3-nap.+ 1NO apukosketin 7,5 kw/18 A 32 A 230 V AC BF1810A024 3-nap.+ 1NO apukosketin 7,5 kw/18 A 32 A 24 V AC BF1810A400 3-nap.+ 1NO apukosketin 7,5 kw/18 A 32 A 400 V AC BF1810D024 3-nap.+ 1NO apukosketin 7,5 kw/18 A 32 A 24 V DC BF2510A230 3-nap.+ 1NO apukosketin 12,5 kw/25 A 32 A 230 V AC BF2510A024 3-nap.+ 1NO apukosketin 12,5 kw/25 A 32 A 24 V AC BF2510A400 3-nap.+ 1NO apukosketin 12,5 kw/25 A 32 A 400 V AC BF2510D024 3-nap.+ 1NO apukosketin 12,5 kw/25 A 32 A 24 V DC BF09T4A230 4-nap. 16kW/25 A 230V AC BF0910T4D024 4-nap. 16kW/25 A 24 V DC Muita malleja ja kelajännitteitä saatavana pyynnöstä Jos tarvitset edellä mainittuja vastaavan mallin, mutta NC apukoskettimella valitse esimerkiksi malli BF09 01 A asiakaspalvelu@oem.fi, PUH, , FAX / 7

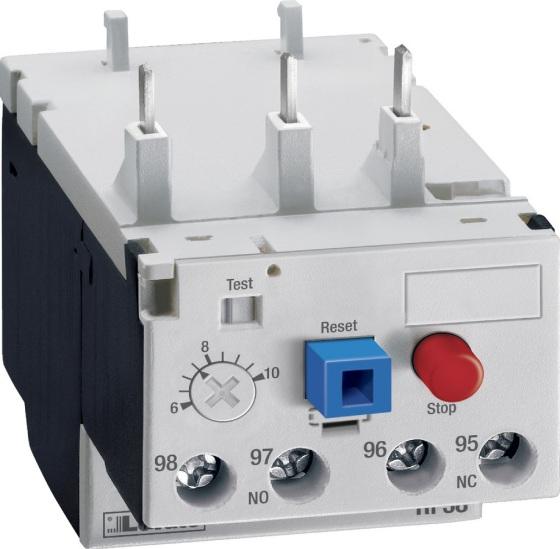

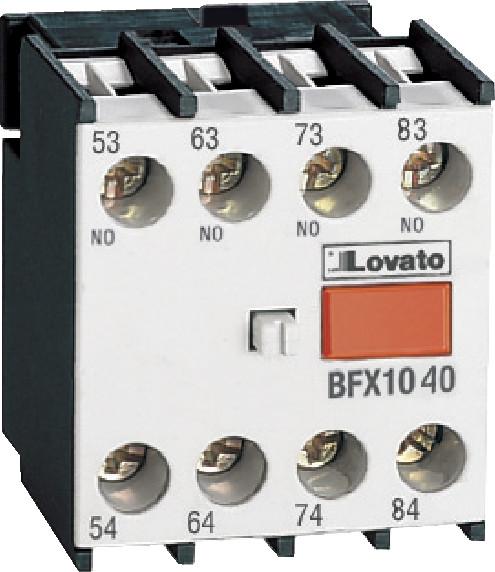

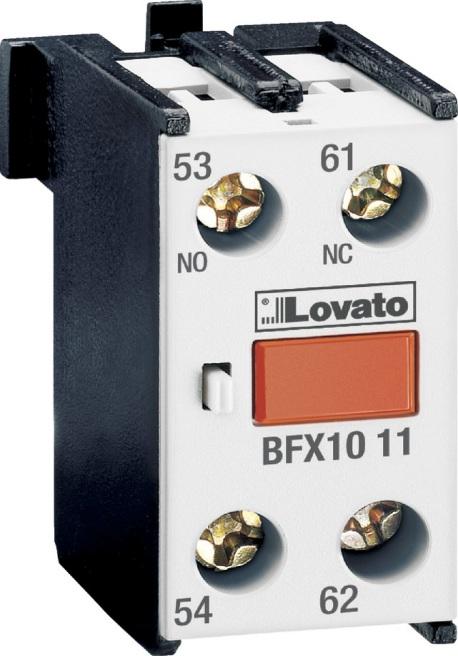

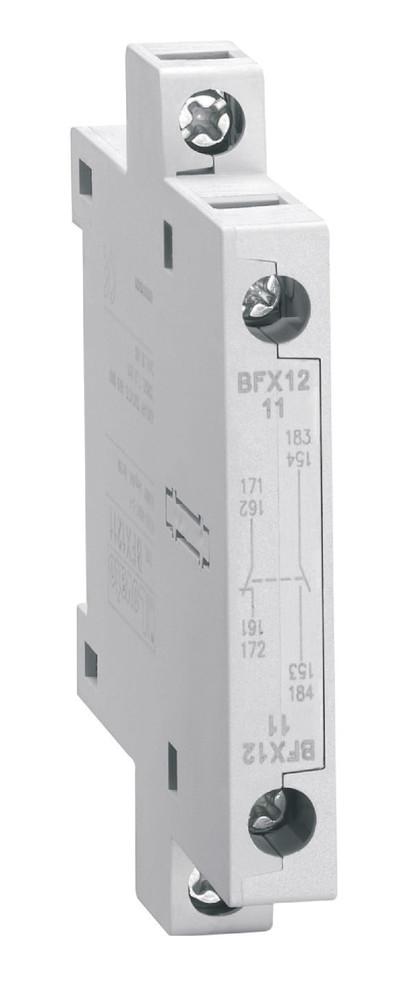

4 Tarvikkeet Sivulle asennettavat apukosketinlohkot Sarja BFX12 sopii BF09-BF38 kontaktoreihin BFX1202 BFX1211 BFX NC 1 NO+1 NC 2 NO Päälle asennettavat apukosketinlohkot Sarja BFX10 sopii BF09-BF38 kontaktoreihin BFX1002 BFX1011 BFX1020 BFX1004 BFX1013 BFX1022 BFX1031 BFX NC 1 NO+1 NC 2 NO 4 NC 1 NO+3 NC 2 NO+2 NC 3 NO+1 NC 4 NO Kelavaimentimet Sarja BFX77/79 sopii BF09-BF38 kontaktoreihin asiakaspalvelu@oem.fi, PUH, , FAX / 7

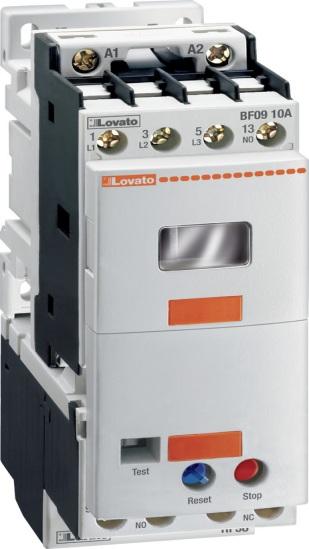

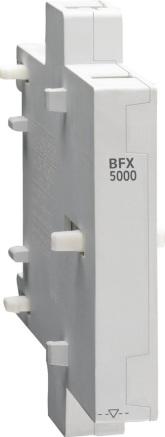

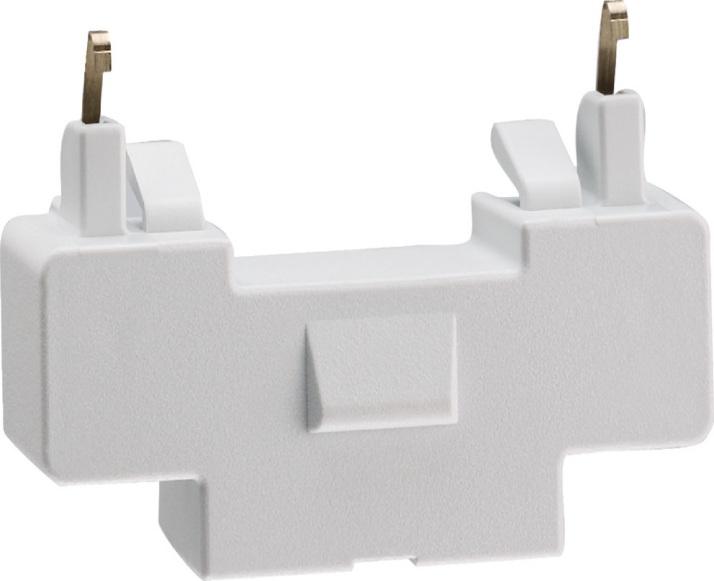

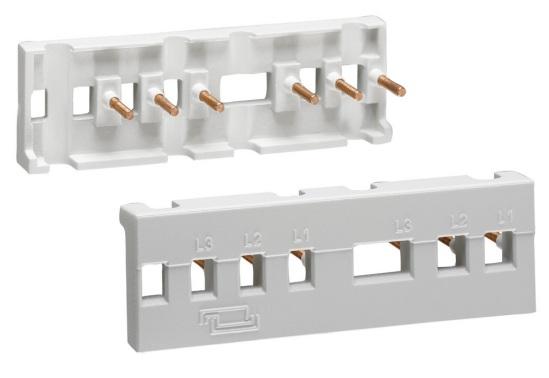

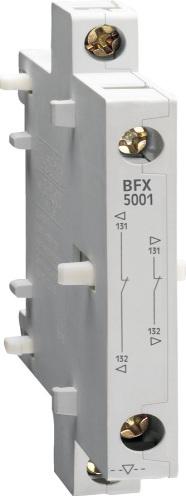

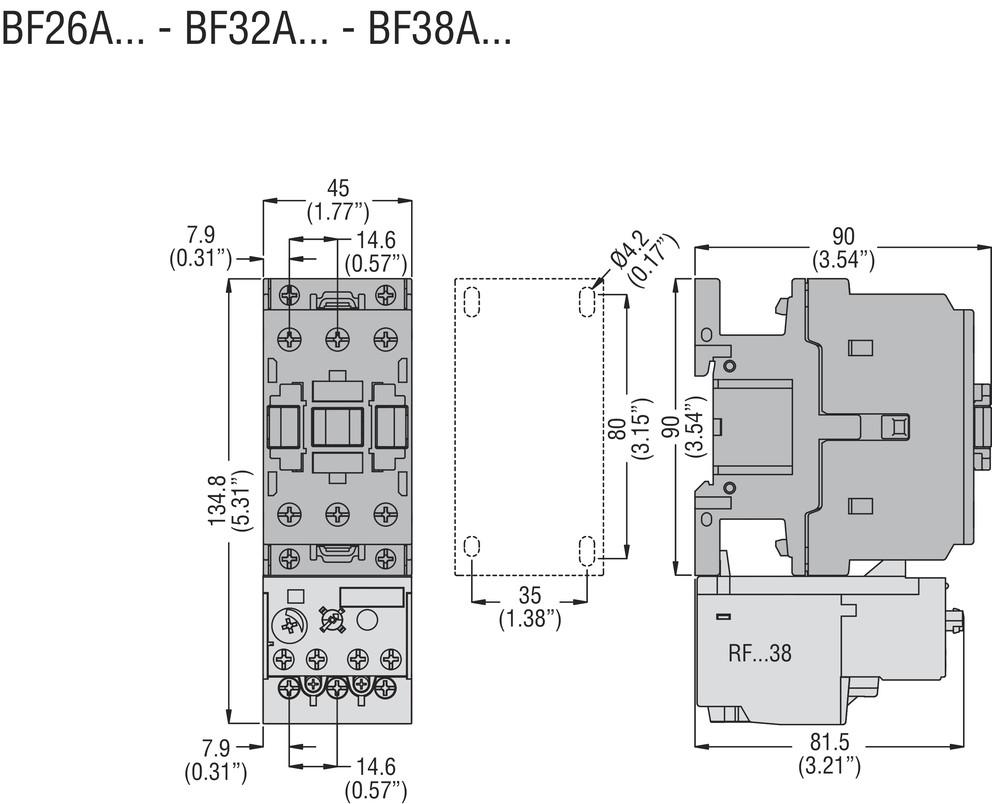

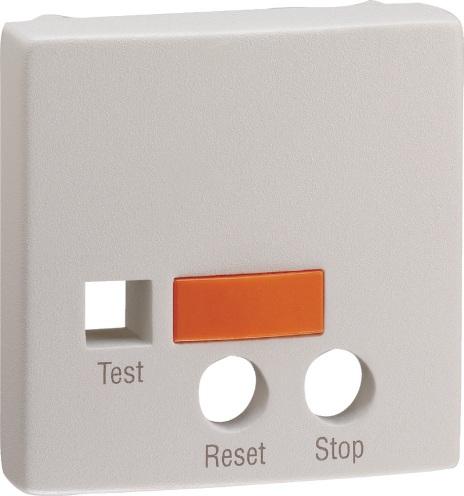

5 BFX77048 BFX77125 BFX77240 BFX79048 BFX79125 BFX79240 BFX77415 Varistori <48 V AC/DC Varistori V AC/DC Varistori V AC/DC RC-suoja <48 V AC RC-suoja V AC RC-suoja V AC RC-suoja V AC Mekaaninen lukitus BFX5000 Sivulle BFX5001 Sivulle, kaksi NC apukosketinta BFX3201 Liitäntäsarja suunnanvaihtokontaktorille, sopii käytettäväksi BFX5000 tai BFX5001 lohkojen kanssa Lämpöreleet Lämpörele RF38-sarja Kontaktori ja lämpörele peitelevyillä Peitelevy RF38-lämpöreleelle Mitat (kontaktori ja lämpörele) Kytkentä asiakaspalvelu@oem.fi, PUH, , FAX / 7

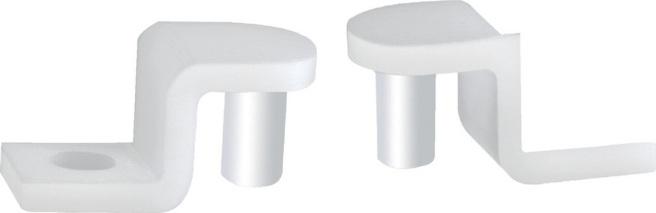

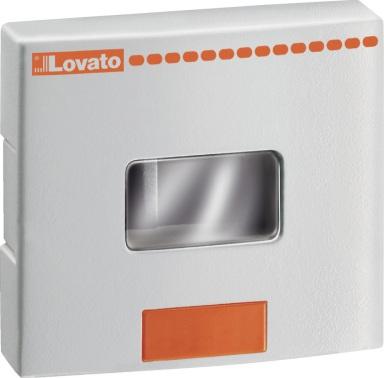

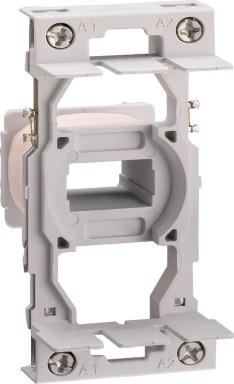

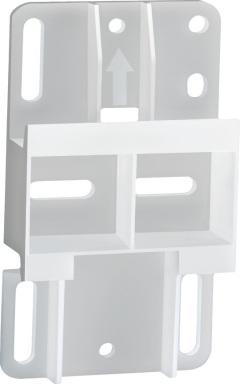

6 RF RF RF RF RF RF RF RF RF RF RF RF RF RF RF RF RFX3802 0,1-0,16 A 0,16-0,25 A 0,25-0,4 A 0,4-0,63 A 0,63-1 A 1-1,6 A 1,6-2,5 A 2,5-4 A 4-6,5 A 6,3-10 A 9-14 A A A A A A Peitelevy RF38-lämpöreleelle Muut tarvikkeet BFX80 Suojakansi BFX92A... Vaihtokelat Ota yhteyttä tarkemman tilausnumeron saamiseksi BFX8901 Asennusalusta ruuvikiinnitykseen, BF09-BF38 BFX8902 Kiinnikkeet ruuvikiinnitykseen, BF09-BF38 asiakaspalvelu@oem.fi, PUH, , FAX / 7
