Ecovalo BALK -minipylväs, LED-valaisin KESTÄVÄ JA MONIPUOLINEN LED-VALAISIN TUOTETIEDOT

Transkriptio

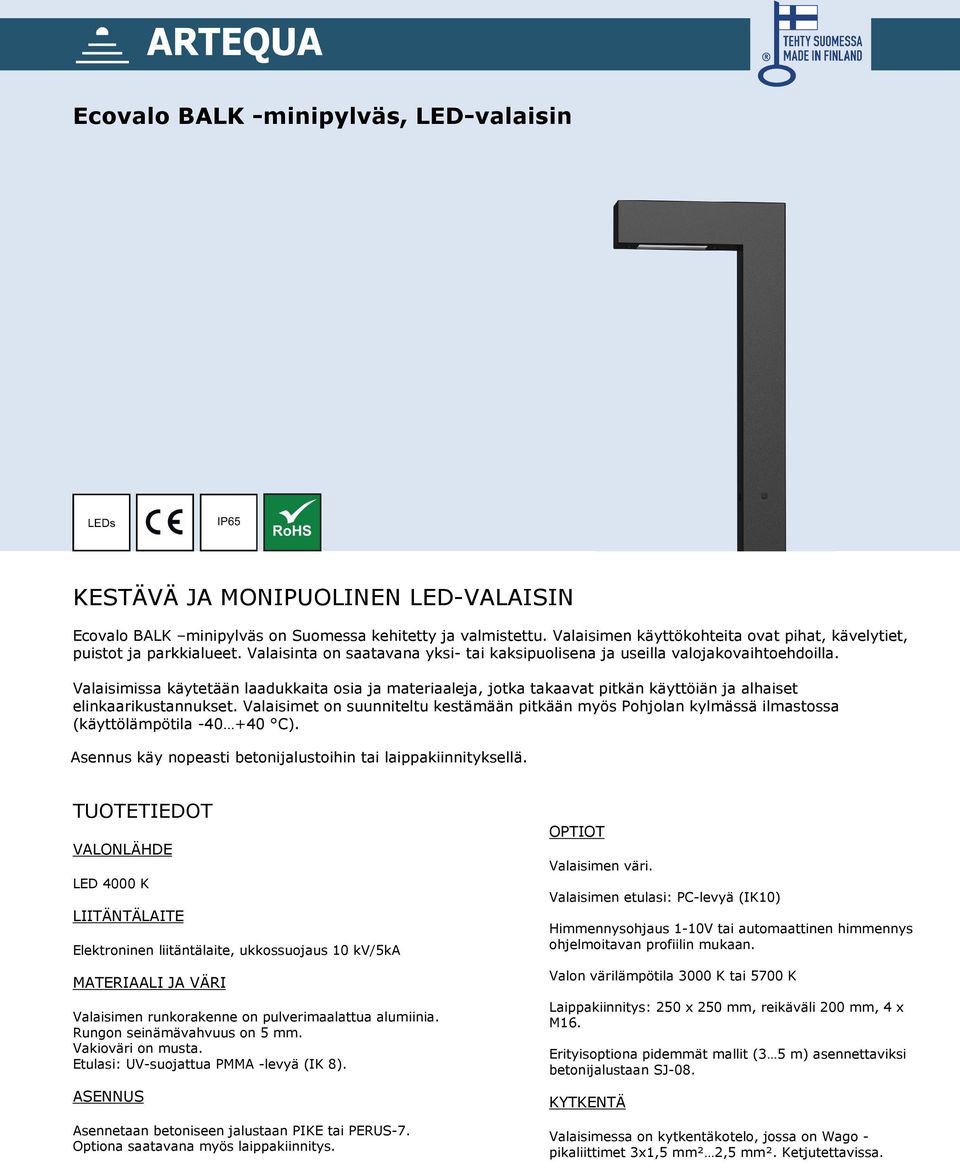

1 KESTÄVÄ JA MONIPUOLINEN LED-VALAISIN Ecovalo BALK minipylväs on Suomessa kehitetty ja valmistettu. Valaisimen käyttökohteita ovat pihat, kävelytiet, puistot ja parkkialueet. Valaisinta on saatavana yksi- tai kaksipuolisena ja useilla valojakovaihtoehdoilla. Valaisimissa käytetään laadukkaita osia ja materiaaleja, jotka takaavat pitkän käyttöiän ja alhaiset elinkaarikustannukset. Valaisimet on suunniteltu kestämään pitkään myös Pohjolan kylmässä ilmastossa (käyttölämpötila C). Asennus käy nopeasti betonijalustoihin tai laippakiinnityksellä. TUOTETIEDOT VALONLÄHDE LED 4000 K LIITÄNTÄLAITE Elektroninen liitäntälaite, ukkossuojaus 10 kv/5ka MATERIAALI JA VÄRI Valaisimen runkorakenne on pulverimaalattua alumiinia. Rungon seinämävahvuus on 5 mm. Vakioväri on musta. Etulasi: UV-suojattua PMMA -levyä (IK 8). ASENNUS Asennetaan betoniseen jalustaan PIKE tai PERUS-7. Optiona saatavana myös laippakiinnitys. OPTIOT Valaisimen väri. Valaisimen etulasi: PC-levyä (IK10) Himmennysohjaus 1-10V tai automaattinen himmennys ohjelmoitavan profiilin mukaan. Valon värilämpötila 3000 K tai 5700 K Laippakiinnitys: 250 x 250 mm, reikäväli 200 mm, 4 x M16. Erityisoptiona pidemmät mallit (3 5 m) asennettaviksi betonijalustaan SJ-08. KYTKENTÄ Valaisimessa on kytkentäkotelo, jossa on Wago - pikaliittimet 3x1,5 mm² 2,5 mm². Ketjutettavissa.

2 TEKNISIÄ TIETOJA VALOJAKOVAIHTOEHDOT BALK20SS, BALK30SS BALK20LE, BALK30LE BALK30C2 VALAISINYKSIKÖIDEN TEKNISIÄ TIETOJA Valaisinyksiköitä on yhteensä 9 vaihtoehtoa. Taulukon neljä ensimmäistä saatavana myös versioina, joissa valojako on käännetty 90 astetta (mallit -90deg). Kun käytetään näitä yksiköitä, niin BALK minipylväs voidaan asentaa kulkuväylän suuntaisesti aivan valaistavan väylän viereen. Valaisinyksikkö valojako käyttövirta kpl/c10 kpl/c16 Teho/W Ecovalo BALK20SS epäsymm. < 0,15 A Ecovalo BALK20LE epäsymm. < 0,15 A Ecovalo BALK30SS epäsymm. < 0,2 A Ecovalo BALK30LE epäsymm. < 0,2 A Ecovalo BALK20SS-90deg epäsymm. < 0,15 A Ecovalo BALK20LE-90deg epäsymm. < 0,15 A Ecovalo BALK30SS-90deg epäsymm. < 0,2 A Ecovalo BALK30LE-90deg epäsymm. < 0,2 A Ecovalo BALK30C2 pyörähdyssymmetrinen < 0,2 A Taulukko 1.

3 VALAISINYKSIKÖIDEN VALINTA ERI KÄYTTÖKOHTEISIIN Esimerkki 2m kulkuväylän valaisusta BALK20SS-90deg -yksiköllä Valaisinyksikkö asennusväli, m Em, Lux Emin, Lux Ecovalo BALK20SS-90deg ,4 Esimerkki 2m kulkuväylän valaisusta BALK30SS -yksiköllä Valaisinyksikkö asennusväli, m Em, Lux Emin, Lux Ecovalo BALK30SS 14 35,4 1,2

4 Esimerkki aluevalaisusta BALK30C2 -yksiköllä

5 MITAT, PAINOT JA JALUSTASUOSITUKSET BALK-runko Paino kg *) asennusputki (kuuluu toimitukseen) Jalustasuositus S asennusputki D60 x 550 mm D asennusputki (kaksipuolinen) D60 x 550 mm PIKE sähkönumero PERUS-7 sähkönumero VALAISINMALLIN TILAUSTIEDOT Esimerkki BALK -valaisinmallin tilausnimikkeestä: Ecovalo BALK30C2 S1200, RAL 7024, 3000 K, IK10, laippa, prof BALK30C2 = valaisinyksikkö (katso Taulukko 1.) S1200 = valaisinrungon tunnus (S1200, D1200) Valinnaiset optiot (merkitään tilausnimikkeeseen vain tarvittaessa): RAL 7024 = pylvään väri (haluttu RAL-sävy) 3000 K = valon värilämpötila (3000 K, 5700 K) IK10 = valoaukon suojalasi UV-suojattua polykarbonaattia laippa = laippakiinnitys: 250 x 250 mm, reikäväli 200 mm, 4 x M16 prof = valittu himmennystapa (1-10 V, prof *)) *) Tilaaja voi toimittaa halutun himmennysprofiilin

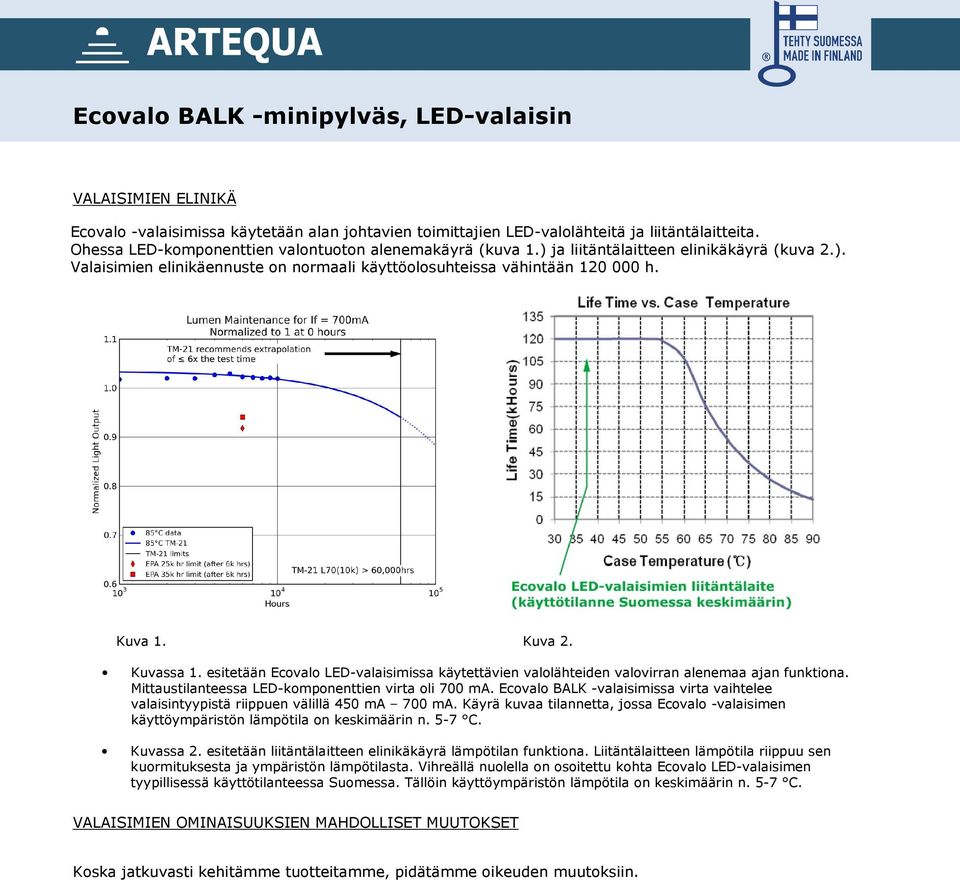

6 VALAISIMIEN ELINIKÄ Ecovalo -valaisimissa käytetään alan johtavien toimittajien LED-valolähteitä ja liitäntälaitteita. Ohessa LED-komponenttien valontuoton alenemakäyrä (kuva 1.) ja liitäntälaitteen elinikäkäyrä (kuva 2.). Valaisimien elinikäennuste on normaali käyttöolosuhteissa vähintään h. Kuva 1. Kuva 2. Kuvassa 1. esitetään Ecovalo LED-valaisimissa käytettävien valolähteiden valovirran alenemaa ajan funktiona. Mittaustilanteessa LED-komponenttien virta oli 700 ma. Ecovalo BALK -valaisimissa virta vaihtelee valaisintyypistä riippuen välillä 450 ma 700 ma. Käyrä kuvaa tilannetta, jossa Ecovalo -valaisimen käyttöympäristön lämpötila on keskimäärin n. 5-7 C. Kuvassa 2. esitetään liitäntälaitteen elinikäkäyrä lämpötilan funktiona. Liitäntälaitteen lämpötila riippuu sen kuormituksesta ja ympäristön lämpötilasta. Vihreällä nuolella on osoitettu kohta Ecovalo LED-valaisimen tyypillisessä käyttötilanteessa Suomessa. Tällöin käyttöympäristön lämpötila on keskimäärin n. 5-7 C. VALAISIMIEN OMINAISUUKSIEN MAHDOLLISET MUUTOKSET Koska jatkuvasti kehitämme tuotteitamme, pidätämme oikeuden muutoksiin.
