1 ETUKANSI LAATIKOSTOJÄRJESTELMÄT Kevyesti avautuvat ja pehmeästi sulkeutuvat laatikot ovat tärkeä osa keittiön hyvää ergonomiaa. Erilaiset lokerikot ja lisäosat tuovat toimivuutta ja tehostavat järjestystä.

2 GRASS-LAATIKOSTORATKAISUT Kevyesti avautuvat ja sulkeutuvat GRASSlaatikot ovat oleellisen osa kalusteen hyvää toimivuutta. Ne on tehty kestämään käyttöä, jopa 70kg kantavuudella! GRASS-laatikot tarjoavat maksimaalisen syvyyden, leveyden ja tilavuuden. Erilaiset lokerikot ja lisäosat lisäävät toimivuutta ja tehostavat järjestystä. VIONARO Minimalistinen. Keveä. Ajaton. Kansainvälisesti palkittu. GRASS-laatikostoratkaisut on palkittu monista teknisistä innovaatioista sekä modernista muotoilusta. Palkinnot ja sertifikaatit ovat todiste GRASSin määrätietoisesta työstä laadun, toimivuuden ja muotoilun kehittämisessä. Testattua GRASS-laatua jo 60 vuotta. GRASS-laatikot täyttävät korkeimmat eurooppalaiset laatuvaatimukset. Tuotteiden erinomainen kestävyys ja toimivuus on aina ollut itävaltalaisen tehtaan ehdoton kriteeri. Avautuminen ja sulkeutuminen on testattu kertaa, maksimaalisella 70kg kuormalla. 2

3 NOVA PRO - Yksinkertainen. Selkeä. Toimiva. 90 Eniten tilaa. Kapea, suorakulmainen laatikon sivu ja suora sisäreuna tarjoavat 11% enemmän toimivaa tilaa! Käyttömukavuus. Nova Pro liukuu äänettömästi, avautuu kevyesti kokonaan ulos ja sulkeutuu pehmeästi. SCALA tarjoaa kaikki parhaat ominaisuudet tutusta Nova Pro -laatikosta. Uusi laatikostoratkaisu on täydellinen yhdistelmä muotoa ja toimivuutta, uutena antrasiitin harmaa Stone-väri. 3

4 VIONARO yksilöllinen valinta. Vionaro on ajattoman tyylikäs vain 13mm ohut laatikon sivu. Kolme laatikon sivun korkeutta ja kaksi väriä, lumivalkoinen ja grafiitti, yhdistävät käytännöllisyyden arjen luksukseen. QUALITY CERTIFICATE Sama runkokisko kuin puulaatikoissa. Dynapro tarjoaa kalustevalmistajalle merkittävää järjestelmäetua koska voidaan käyttää yhtä runkokiskoa niin metalli- kuin puulaatikolle. Laatikon pohja ei vaadi lainkaan työstöjä! 4

5 VIONARO TUOTE Sivu Vionaro-laatikon sivu H63 6 Vionaro-laatikon sivu H89 7 Vionaro-laatikon sivu H185 8 Vionaro-sisälaatikon etusarja H89 9 Dyna Pro runkokiskot 40/70kg 10 Dyna Pro Tipmatic Soft-close -laatikon avaaja 11 BOX-lokerikot 12 Suojamatto 13 5

6 VIONARO Laatikon sivu H63 korkeus 63mm suora sisä- ja ulkoreuna sivun paksuus 13mm polttomaalattu teräs korkeus-, sivu- ja kaltevuussäätö ei työstöjä pohjalevyssä ei erillisiä takasarjakiinnikkeitä etusarjan kiinnitys ilman työkaluja 1a Pari Mitoitus Pituus VIONARO laatikon sivu 63/500mm grafiitti 1b Pari Pituus VIONARO laatikon sivu 63/500mm valkoinen 2 Pari VIONARO kiskokiinnike 3 Vasen/oikea VIONARO 63 etusarjakiinnike RUUVI 4 Vasen/oikea VIONARO peitelevy grafiitti VIONARO peitelevy valkoinen 6

7 VIONARO Laatikon sivu H89 korkeus 89mm suora sisä- ja ulkoreuna sivun paksuus 13mm polttomaalattu teräs korkeus-, sivu- ja kaltevuussäätö ei työstöjä pohjalevyssä ei erillisiä takasarjakiinnikkeitä etusarjan kiinnitys ilman työkaluja 1a Pari Mitoitus Pituus VIONARO laatikon sivu 89/270mm grafiitti VIONARO laatikon sivu 89/350mm grafiitti VIONARO laatikon sivu 89/400mm grafiitti VIONARO laatikon sivu 89/500mm grafiitti 1b Pari Pituus VIONARO laatikon sivu 89/270mm valk VIONARO laatikon sivu 89/350mm valk VIONARO laatikon sivu 89/400mm valk VIONARO laatikon sivu 89/450mm valk. 2 Pari VIONARO kiskokiinnike 3 Vasen/oikea Rv VIONARO etusarjakiinnike RUUVI VIONARO etusarjakiinnike KÄPYTAPPI 10mm VIONARO etusarjakiinnike PIKAKIINNITYS 8mm 4 Vasen/oikea VIONARO peitelevy grafiitti VIONARO peitelevy valkoinen 7

8 VIONARO Laatikon sivu H185 korkeus 185mm suora sisä- ja ulkoreuna sivun paksuus 13mm polttomaalattu teräs korkeus-, sivu- ja kaltevuussäätö ei työstöjä pohjalevyssä ei erillisiä takasarjakiinnikkeitä kätevä etusarjan lisäkiinnike etusarjan kiinnitys ilman työkaluja 1a Pari Mitoitus Pituus VIONARO laatikon sivu 185/270mm grafiitti VIONARO laatikon sivu 185/350mm grafiitti VIONARO laatikon sivu 185/400mm grafiitti VIONARO laatikon sivu 185/500mm grafiitti 1b Pari Pituus VIONARO laatikon sivu 185/270mm valk VIONARO laatikon sivu 185/350mm valk VIONARO laatikon sivu 185/400mm valk VIONARO laatikon sivu 185/500mm valk. 2 Pari VIONARO kiskokiinnike 3 Vasen/oikea Rv VIONARO etusarjakiinnike RUUVI VIONARO etusarjakiinnike KÄPYTAPPI 10mm VIONARO etusarjakiinnike PIKAKIINNITYS 8mm 4 Vasen/oikea Lisäkiinnike korkea etusarja KÄPYTAPPI 5 Vasen/oikea VIONARO peitelevy grafiitti VIONARO peitelevy valkoinen 8

9 VIONARO Sisälaatikon etusarja H89 soveltuu 89mm laatikolle paksuus vain 8mm sileä etu- ja takareuna leveys 1160mm, lyhennettävissä käytetään korkean etusarjan tai saranoidun oven takana kaapin sisälaatikkona 1 Katkaistava profiili Mitoitus Pituus Sisälaatikon etusarja 89mm grafiitti Sisälaatikon etusarja 89mm valkoinen 2 Vasen/oikea Etusarjan päätykappale 89mm grafiitti Etusarjan päätykappale 89mm valkoinen 3 Vasen/oikea 4 Rv VIONARO etusarjakiinnike RUUVI Ruuvi 11,5mm sisälaatikon etusarja 9

10 DYNAPRO SOFT CLOSE Runkokisko 40/70 kg täysin ulostuleva pehmeästi vaimennettu sulkeutuminen äänetön ja kevytkulkuinen kantavuudet 40kg ja 70kg täysin synkronoidut kiskot kevyt avautuminen (vain 20N) erittäin sivuttaisvakaa asennus laatikon alle näkymättömiin yhteensopiva Vionaro- tai puulaatikon kanssa 1 Pari Mitoitus Pituus DYNAPRO 270mm laatikon 40kg kisko DYNAPRO 300mm laatikon 40kg kisko DYNAPRO 350mm laatikon 40kg kisko DYNAPRO 400mm laatikon 40kg kisko DYNAPRO 450mm laatikon 40kg kisko DYNAPRO 500mm laatikon 40kg kisko DYNAPRO 550mm laatikon 40kg kisko 2 Pari 3 Pituus DYNAPRO 500mm laatikon 70kg kisko DYNAPRO 600mm laatikon 70kg kisko DYNAPRO puulaatikon kiinnikesarja Euroruuvi Ø 6.3 x 14 mm Puuruuvi Ø 4 x 16 mm Kanta Ø 7 mm 10

11 DYNAPRO TIPMATIC SOFT-CLOSE Laatikon avaaja mekaaninen avaaja kevyt kosketus etusarjaan avaa laatikon yhteensopiva Dynapro Soft-Close kiskon kanssa yksi malli kaikille pituuksille ja painoluokille asennus ilman työkaluja avautumisen voimakkuus säädettävissä ei vaikuta vaimentimen toimintaan ei työstöjä asennus ilman työkaluja suositus: yhdystangon tuki >80cm laatikon leveys 1 Pari Dynapro TMSC Tipmatic Plus sarja 2 Pituus Dynapro TMSC Tipmatic Plus yhdystanko Tipmatic Plus yhdystangon tuki Yhdystangon sijainti Yhdystangon pituus Rungon sisäleveys -216mm 11

12 VIONARO-VARUSTEET BOX-lokerikot muunneltavien lokerikkojen avulla keittiön järjetys paranee materiaali lakattu tammi suorat sivut, tehokas tilankäyttö säädettävä leveys liukulokerikkojen avulla peruslokerikkoon sijoitetaan lisäosat (veitsi, folio, mauste) korkeat lokerikot toimivat myös jakajina Leveys BOX-ruokailuvälinelokerikko (6-osainen) BOX-peruslokerikko (1-osainen) BOX-veitsiteline BOX-folioteline BOX-mausteteline BOX-liukulokerikko BOX-korkea laatikko XL BOX-korkea laatikko S BOXruokailuvälinelokerikko 300x472x43mm BOXperuslokerikko 150x472x43mm BOXveitsiteline 137x472x43mm BOXfolioteline 137x472x39mm BOXmausteteline 137x472x26mm BOXliukulokerikko 300x117x26mm BOX korkea lokerikko XL 236x472x110mm BOX korkea lokerikko S 236x236x110mm YHDISTELE! Korkeat lokerikot toimivat myös laatikon jakajana alalaatikoissa. + = 12

13 VIONARO-VARUSTEET BOX-lokerikkkosarjat ja suojamatto Leveys VIONARO BOX-lokerikkosarja VB VIONARO BOX-lokerikkosarja VB VIONARO BOX-lokerikkosarja VB VIONARO BOX-lokerikkosarja VB VIONARO BOX-lokerikkosarja VB VB-61: BOX-ruokailuvälinelokerikko + BOX-peruslokerikko VB-62: BOX-liukulokerikko 4kpl + BOX-peruslokerikko + BOX-veitsiteline VB-81: BOX-peruslokerikko 2 kpl + + BOX-liukulokerikko 4kpl VB-82: BOX-peruslokerikko 2 kpl + BOX-veitsiteline + BOX-ruokailuvälinelokerikko VB-83: BOX-folioteline + BOX-peruslokerikko 2kpl + BOX-liukulokerikko 4kpl + BOX-mausteteline helppohoitoinen elintarvikekelpoisuus testattu viimeistelee laatikon estää tavaroiden liukumisen rullassa 25m Pituus 25m Suojamatto VIONARO 473mm musta 13

14 VIONARO-MITOITUS H63 H89 H Ø 3.5 x Ø 3.5 x VIONARO-LAATIKON ASENNUS click ETUSARJAN KIINNITYS JA IRROITUS click click 1 click click click 2 click 2 1 click click click click 2 14

15 ETUSARJAN KORKEUSSÄÄTÖ H63/H89 (+2,5/-1,5mm) + ETUSARJAN SIVUSÄÄTÖ H63/H89 (+/-1,5mm) L R ETUSARJAN KORKEUSSÄÄTÖ H185 (+2/-1,5mm) ETUSARJAN SIVUSÄÄTÖ H185 (+/-1,5mm) L R ETUSARJAN KALLISTUS H185 (+2,5/-1,5mm) + LSL laatikon sisäleveys PL pohjan leveys RSM rungon sisämitta SEL sisälaatikon etusarjan leveys SP laatikon sivun pituus 15

16 NOVA PRO maksimaalinen toimivuus. Nova Pro tarjoaa eniten säilytystilaa. Laatikon suorat sisäsivut yhdistettynä pieneen avausvoimaan ja äänettömään sulkeutumiseen luovat parhaan käyttökokemuksen. QUALITY CERTIFICATE Yksi runkokisko, kolme laatikon sivua! Kolme laatikon sivun korkeutta ja ohuet sisälaatikon etusarjat liittävät tyylikkyyden maksimaalisen muunneltavuuteen. Kun lisäksi kaikissa Nova Pro laatikossa käytetään samaa runkokiskoa sekä saman mittaisia pohjia ja takasarjoja niin se merkitsee paljon vähemmän osia ja siten merkittävää säästöä kalustevalmistajalle. 16

17 Etujen summa. 17

18 NOVA PRO View TUOTE Dettaglio Sivu NOVA PRO SCALA Laatikon sivu H63 20 NOVA PRO SCALA Laatikon sivu H90 21 NOVA PRO SCALA CRYSTAL PLUS Laatikon sivu H NOVA PRO SCALA Laatikon sivu H NOVA PRO SCALA Sisälaatikon etusarja H90 24 NOVA PRO SCALA Sisälaatikon etusarja H NOVA PRO CLASSIC Laatikon sivu H63 26 NOVA PRO CLASSIC Laatikon sivu H90 27 NOVA PRO CLASSIC Tukireelinki 28 NOVA PRO CLASSIC Suorakulmainen reelinki 29 NOVA PRO CLASSIC Pyöreä reelinki 30 18

19 NOVA PRO View TUOTE Dettaglio Sivu NOVA PRO CLASSIC Duowing-lisälaita 31 NOVA PRO CLASSIC Sisäaatikon etusarja H90 32 NOVA PRO CLASSIC Metallitakasarja 33 NOVA PRO DELUXE Laatikon sivu H90 34 NOVA PRO DELUXE Pyöreä reelinki 35 NOVA PRO DELUXE Duowing-lisälaita 36 NOVA PRO DELUXE Sisälaatikon etusarja 37 NOVA PRO DELUXE Sisälaatikon etusarja reelingillä 38 NOVA PRO KISKOT 40/70kg 39 NOVA PRO TIPMATIC SOFT CLOSE Laatikon avaaja 40 SENSOMATIC Avaaja yhdelle laatikolle 41 19

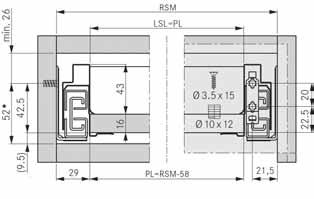

20 NOVA PRO SCALA Laatikon sivu H63 korkeus 63mm suora laatikon sisäreuna polttomaalattu tumma harmaa teräs korkeus- ja sivusäätö ei työstöjä pohjalevyssä sama pohjan ja takasarjan leveys etusarjan kiinnitys ja irrotus ilman työkaluja 1 Pari Mitoitus Pituus Nova Pro SCALA sivu 63/500mm Stone 2 Vasen/oikea Rv Etusarjakiinnike NOVA-63mm ruuvikiinnitys * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm

21 NOVA PRO SCALA Laatikon sivu H90 korkeus 90mm suora laatikon sisäreuna polttomaalattu tumma harmaa teräs korkeus-, sivusäätö ei työstöjä pohjalevyssä sama pohjan ja takasarjan leveys etusarjan kiinnitys ja irrotus ilman työkaluja 1 Pari Mitoitus Pituus Nova Pro SCALA sivu 90/270mm Stone Nova Pro SCALA sivu 90/300mm Stone Nova Pro SCALA sivu 90/350mm Stone Nova Pro SCALA sivu 90/400mm Stone Nova Pro SCALA sivu 90/450mm Stone Nova Pro SCALA sivu 90/500mm Stone 2 Vasen/oikea Rv Etusarjakiinnike NOVA ruuvikiinnitys Etusarjakiinnike NOVA käpytapeilla Etusarjakiinnike NOVA RTA pikakiinnitys * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm

22 NOVA PRO SCALA Laatikon sivu H186 Crystal Plus korkeus 186mm design sivun paksuus 8mm sivun materiaali valinnainen (lasi, puu, komposiitti) suora laatikon sisäreuna polttomaalattu tumma harmaa teräs korkeus-, sivu- ja kaltevuussäätö ei työstöjä pohjalevyssä sama pohjan ja takasarjan leveys etusarjan kiinnitys ja irrotus ilman työkaluja 1 Pari Mitoitus Pituus Nova Pro SCALA Crystal Plus sivu 500mm Stone 2 Vasen/oikea Rv Etusarjakiinnike NOVA ruuvikiinnitys Etusarjakiinnike NOVA käpytapeilla Etusarjakiinnike NOVA RTA pikakiinnitys 3 Vasen/oikea Rv Art Etusarjakiinnike SCALA korkea ruuvikiinnitys Etusarjakiinnike SCALA korkea RTA 4 Vasen/oikea * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm Pituus Crystal Plus 500mm lasisivu savun harmaa Sivupaneelin mitoitus 8 ± NL ± x 45 * 22

23 NOVA PRO SCALA Laatikon sivu H186 korkeus 186mm yhtenäinen peittävä sivu suora laatikon sisäreuna polttomaalattu tumma harmaa teräs korkeus-, sivu- ja kaltevuussäätö ei työstöjä pohjalevyssä sama pohjan ja takasarjan leveys etusarjan kiinnitys ja irrotus ilman työkaluja 1 Pari Mitoitus Pituus Nova Pro SCALA sivu 186/270mm Stone Nova Pro SCALA sivu 186/300mm Stone Nova Pro SCALA sivu 186/350mm Stone Nova Pro SCALA sivu 186/400mm Stone Nova Pro SCALA sivu 186/450mm Stone Nova Pro SCALA sivu 186/500mm Stone 2 Vasen/oikea Rv Etusarjakiinnike NOVA ruuvikiinnitys Etusarjakiinnike NOVA käpytapeilla Etusarjakiinnike NOVA RTA pikakiinnitys 3 Vasen/oikea Rv Etusarjakiinnike SCALA korkea ruuvikiinnitys Etusarjakiinnike SCALA korkea RTA pikakiinnitys * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm

24 NOVA PRO SCALA Sisäsaatikon etusarja H90 soveltuu 90mm laatikolle paksuus vain 8mm sama väri kuin laatikon sivussa vakio laatikon sisäsyvyys sileä etu- ja takareuna 16mm runkopaksuudelle käyttö korkean etusarjan tai saranoidun oven takana sisälaatikkona sisältää etusarjakiinnikkeet 1 Mitoitus Pituus SCALA 90/500mm sisälaatikon etusarja Stone SCALA 90/600mm sisälaatikon etusarja Stone SCALA 90/800mm sisälaatikon etusarja Stone * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 1 24

25 NOVA PRO SCALA Sisäsaatikon etusarja H186 soveltuu 186mm laatikolle paksuus vain 8mm sama väri kuin laatikon sivussa vakio laatikon sisäsyvyys sileä etu- ja takareuna 16mm runkopaksuudelle käytetään korkean etusarjan tai saranoidun oven takana kaapin sisälaatikkona sisältää etusarjakiinnikkeet 2 Mitoitus Pituus SCALA 186/400mm sisälaatikon etusarja Stone SCALA 186/500mm sisälaatikon etusarja Stone SCALA 186/600mm sisälaatikon etusarja Stone SCALA 186/800mm sisälaatikon etusarja Stone * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 12 25

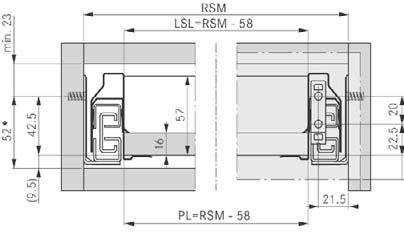

26 NOVA PRO CLASSIC Laatikon sivu H63 korkeus 63mm suora laatikon sisäreuna polttomaalattu valkoinen teräs korkeus- ja sivusäätö ei työstöjä pohjalevyssä sama pohjan ja takasarjan leveys etusarjan kiinnitys ja irrotus ilman työkaluja 1 Pari Mitoitus Pituus Nova PRO Classic sivu 63/500mm valkoinen 2 Vasen/oikea Rv Etusarjakiinnike NOVA-63mm * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 26

27 NOVA PRO CLASSIC Laatikon sivu H90 korkeus 90mm suora laatikon sisäreuna polttomaalattu valkoinen teräs korkeus-, sivusäätö ei työstöjä pohjalevyssä sama pohjan ja takasarjan leveys etusarjan kiinnitys ja irrotus ilman työkaluja peitelevyn voi tilata painatuksella 1 Pari Mitoitus Pituus Nova PRO Classic sivu 90/270mm valkoinen Nova PRO Classic sivu 90/300mm valkoinen Nova PRO Classic sivu 90/350mm valkoinen Nova PRO Classic sivu 90/400mm valkoinen Nova PRO Classic sivu 90/450mm valkoinen Nova PRO Classic sivu 90/500mm valkoinen Nova PRO Classic sivu 90/600mm valkoinen 2 Vasen/oikea Rv Etusarjakiinnike NOVA ruuvikiinnitys Etusarjakiinnike NOVA käpytapeilla Etusarjakiinnike NOVA RTA pikakiinnitys * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 3 Vasen/oikea Peitelevy Nova CLASSIC valkoinen 27

28 NOVA PRO CLASSIC Tukireelinki tukee korkeita etusarjoja suorakulmainen muoto polttomaalattu valkoinen teräs etusarjan kallistuksen säätö 1 Sarja Mitoitus Pituus NOVA tukireelinkisarja 400mm valkoinen NOVA tukireelinkisarja 450mm valkoinen NOVA tukireelinkisarja 500mm valkoinen * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 28

29 NOVA PRO CLASSIC Suorakulmainen reelinki tukeva suorakulmainen muoto polttomaalattu valkoinen teräs etusarjan kallistuksen säätö takapidike RTA metallitakasarjalle 1 Vasen/oikea Mitoitus Pituus NOVA reelinki 270mm kulmikas valkoinen NOVA reelinki 300mm kulmikas valkoinen NOVA reelinki 350mm kulmikas valkoinen NOVA reelinki 400mm kulmikas valkoinen NOVA reelinki 450mm kulmikas valkoinen NOVA reelinki 500mm kulmikas valkoinen 2 Pituus NOVA välireelinki kulmikas valkoinen 3 Vasen/oikea Säädettävä etupidike 6151 kulmikas reelinki Peiteholkki 6151 valkoinen * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm Takapidike RTA VASEN kulmikas reelinki valkoinen Takapidike RTA OIKEA kulmikas reelinki valkoinen Takapidike VASEN kulmikas reelinki valkoinen Takapidike OIKEA kulmikas reelinki valkoinen Välipidike 6180 kulmikas reelinki valkoinen 29

30 NOVA PRO CLASSIC Pyöreä reelinki polttomaalattu valkoinen teräs etusarjan kallistuksen säätö takapidike RTA metallitakasarjalle 1 Vasen/oikea Mitoitus Pituus NOVA reelinki 270 pyöreä valkoinen NOVA reelinki 300 pyöreä valkoinen NOVA reelinki 350 pyöreä valkoinen NOVA reelinki 400 pyöreä valkoinen NOVA reelinki 450 pyöreä valkoinen NOVA reelinki 500 pyöreä valkoinen NOVA reelinki 600 pyöreä valkoinen 2 Pituus NOVA välireelinki 1000/899mm pyöreä valkoinen Suojaholkki NOVA reelinki pyöreä valkoinen Takapidike NOVA RTA VASEN pyöreä reelinki Takapidike NOVA RTA OIKEA pyöreä reelinki Etupidike NOVA RTA pyöreä reelinki * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm Välireelingin (pyöreä) pidike valkoinen Rungon sisämitta 69mm 30

31 NOVA PRO CLASSIC Duowing laatikon sivu H90 kaksinkertaistaa laatikon sivun korkeuden helppohoitoinen polttomaalattu teräs suorakulmaiselle ja pyöreälle reelingille yhteensopiva 500mm Classic-laatikon sivun kanssa, sivu Pari Mitoitus Pituus DUOWING lisälaita 500mm CLASSIC valkoinen DUOWING kiinnike pyöreä reelinki DUOWING kiinnike kulmikas reelinki * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 2x 4x 31

32 NOVA PRO CLASSIC Sisälaatikon etusarja H90 soveltuu 90mm laatikolle sama väri kuin laatikon sivussa 16mm runkopaksuudelle runkokiskon kiinnityspaikka on vakio käyttö korkean etusarjan tai saranoidun oven takana sisälaatikkona 1 Mitoitus Pituus Sisälaatikon etusarja valkoinen 2 Pari Sisälaatikon kiinnike valkoinen * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 32

33 NOVA PRO CLASSIC Metallitakasarja yhteensopiva 90mm sivun kanssa kaksi korkeutta polttomaalattu valkoinen teräs 16mm runkopaksuudelle kiinnitys ilman työkaluja pohjan pituus on sivun pituus -13mm 1 90mm Leveys Takasarja NOVA 300/90mm valkoinen Takasarja NOVA 400/90mm valkoinen Takasarja NOVA 500/90mm valkoinen Takasarja NOVA 600/90mm valkoinen Takasarja NOVA 700/90mm valkoinen Takasarja NOVA 800/90mm valkoinen Takasarja NOVA 900/90mm valkoinen Takasarja NOVA 1000/90mm valkoinen Pohjalevyn pituus = sivun pituus -13 mm 2 186mm Leveys Takasarja NOVA 300/186mm valkoinen Takasarja NOVA 400/186mm valkoinen Takasarja NOVA 500/186mm valkoinen Takasarja NOVA 600/186mm valkoinen Takasarja NOVA 700/186mm valkoinen Takasarja NOVA 800/186mm valkoinen Takasarja NOVA 900/186mm valkoinen Takasarja NOVA 1000/186mm valkoinen Metallitakasarjan kiinnike vasen H Metallitakasarjan kiinnike oikea H90 33

34 NOVA PRO DELUXE Laatikon sivu H90 korkeus 90mm suora laatikon sisäreuna polttomaalattu hopean värinen teräs korkeus-, sivusäätö ei työstöjä pohjalevyssä sama pohjan ja takasarjan leveys etusarjan kiinnitys ja irrotus ilman työkaluja 1 Pari Mitoitus Pituus Nova PRO DELUXE sivu 270mm Metallic Nova PRO DELUXE sivu 300mm Metallic Nova PRO DELUXE sivu 350mm Metallic Nova PRO DELUXE sivu 400mm Metallic Nova PRO DELUXE sivu 450mm Metallic Nova PRO DELUXE sivu 500mm Metallic Nova PRO DELUXE sivu 600mm Metallic 2 Vasen/oikea Rv Etusarjakiinnike NOVA ruuvikiinnitys Etusarjakiinnike NOVA käpytapeilla Etusarjakiinnike NOVA RTA pikakiinnitys * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 34

35 NOVA PRO DELUXE Pyöreä reelinki polttomaalattu hopean värinen teräs etusarjan kallistuksen säätö reelinkisarja sisältää pidikkeet 1 Vasen/oikea Mitoitus Pituus NOVA reelinkisarja 270mm Metallic pyöreä NOVA reelinkisarja 300mm Metallic pyöreä NOVA reelinkisarja 350mm Metallic pyöreä NOVA reelinkisarja 400mm Metallic pyöreä NOVA reelinkisarja 450mm Metallic pyöreä NOVA reelinkisarja 500mm Metallic pyöreä NOVA reelinkisarja 600mm Metallic pyöreä 2 Vasen/oikea Pituus NOVA sivureelinki 400mm Metallic pyöreä NOVA sivureelinki 450mm Metallic pyöreä NOVA sivureelinki 500mm Metallic pyöreä 3 Pituus NOVA välireelinki 1000/899mm Metallic pyöreä * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 4 Kiinnikkeet Takapidike NOVA 7107 vasen Takapidike NOVA 7107 oikea RTA-etupidike pyöreä reelinki Etupidike NOVA 7107 pyöreä reelinki, käpy Etupidike NOVA 7107 pyöreä reelinki, ruuvi Suojaholkki NOVA reelinki Välireelingin pidike

36 NOVA PRO DELUXE Duowing-lisälaita kaksinkertaistaa laatikon sivun korkeuden helppohoitoinen polttomaalattu teräs suorakulmaiselle ja pyöreälle reelingille yhteensopiva 500mm Deluxe-laatikon sivun kanssa, sivu 30 1 Pari Mitoitus Pituus DUOWING lisälaita 500mm Deluxe Metallic 2 Vasen/oikea DUOWING kiinnike pyöreä reelinki * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 2x 36

37 NOVA PRO DELUXE Sisälaatikon etusarja soveltuu 90mm laatikolle sama väri kuin laatikon sivussa 16mm runkopaksuudelle runkokiskon kiinnityspaikka on vakio käyttö korkean etusarjan tai saranoidun oven takana sisälaatikkona 1 Pari Mitoitus Sisälaatikon kiinnike SLIM harmaa 2 Leveys Sisälaatikon 50cm etusarja (16mm) Metallic Sisälaatikon 60cm etusarja (16mm) Metallic Sisälaatikon 80cm etusarja (16mm) Metallic Sisälaatikon 120cm etusarja (16mm) Metallic * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm 37

38 NOVA PRO DELUXE Sisälaatikon etusarja reelingillä soveltuu 90mm laatikolle sama väri kuin laatikon sivussa 16mm runkopaksuudelle runkokiskon kiinnityspaikka on vakio käyttö korkean etusarjan tai saranoidun oven takana sisälaatikkona 1 Mitoitus Leveys Art Sisälaatikon 50cm etusarja + reelinki (16mm) Sisälaatikon 60cm etusarja + reelinki (16mm) Sisälaatikon 120cm etusarja + reelinki (16mm) 2 Pari Sisälaatikon korkea kiinnike SLIM (reelinki) 3 Pari Pituus NOVA sivureelinki 400mm pyöreä Metallic NOVA sivureelinki 450mm pyöreä Metallic NOVA sivureelinki 500mm pyöreä Metallic 4 Kiinnikkeet * Minimimitta: 49,5mm/Tipmatic Soft-close: 58mm Takapidike NOVA 7107 vasen Takapidike NOVA 7107 oikea 38

39 NOVA PRO SOFT CLOSE Runkokisko 40/70 kg täysin ulostuleva pehmeästi vaimennettu sulkeutuminen erittäin kevyt ja hiljainen kulku kantavuudet 40kg ja 70kg täysin synkronoitu pieni avausvoima (vain 20N) erittäin tukeva yhteensopiva Scala, Classic ja Deluxe laatikon sivun kanssa 1 Pari Pituus 40 kg Nova PRO 40kg runkokisko 270mm Nova PRO 40kg runkokisko 300mm Nova PRO 40kg runkokisko 350mm Nova PRO 40kg runkokisko 400mm Nova PRO 40kg runkokisko 450mm Nova PRO 40kg runkokisko 500mm Nova PRO 40kg runkokisko 600mm 2 Pari Pituus 70 kg Nova PRO 70kg runkokisko 500mm Nova PRO 70kg runkokisko 600mm 39

40 NOVA PRO TIPMATIC SOFT CLOSE Laatikon avaaja mekaaninen avaaja kosketus etusarjaan avaa laatikon yhteensopiva Nova Pro Soft-Close kiskon kanssa yksi malli kaikille pituuksille ja painoluokille avautumisen voimakkuus säädettävissä ei vaikuta vaimennuksen toimitaan ei vaadi työstöjä asennus ilman työkaluja suositus: yhdystangon tuki >80cm laatikon leveys 1 Pari Mitoitus Nova PRO Tipmatic Plus laatikon avaaja 2 Pituus Nova PRO Tipmatic Plus yhdystanko Tipmatic Plus yhdystangon tuki Yhdystangon pituus Rungon sisämitta LWK -206mm - 40

41 SENSOMATIC Avaaja yhdelle laatikolle sähköinen avaaja kosketus etusarjaan avaa laatikon cm laatikon leveydelle toimii 230V jännitteellä tilantarve 20mm sisältää tarvittavat osat yhdelle laatikolle ihanteellinen esim. jätevaunusovelluksen kanssa 1 Sarja Jousivaimentimen sijainti Sensomatic-sarja yhdelle NOVA-laatikolle TS TT AS Levy SP + 20* SP + 5* 41

42 NOVA-MITOITUS H63 H90 H Ø 10 x Ø 10 x Ø 10 x LAATIKON ASENNUS JA IRROITUS ETUSARJAN KIINNITYS JA IRROITUS LSL laatikon sisäleveys PL pohjan leveys RSM rungon sisämitta SEL sisälaatikon etusarjan leveys SP laatikon sivun pituus 42

43 ETUSARJAN KORKEUSSÄÄTÖ H63 ETUSARJAN KORKEUSSÄÄTÖ H90 ETUSARJAN KORKEUSSÄÄTÖ H186 JA Crystal Plus ETUSARJAN SIVUSÄÄTÖ ETUSARJAN KALLISTUS ETUSARJAN KALLISTUS H186 JA Crystal Plus 43

44 REELINGIN ASENNUS TUKIREELINGIN ASENNUS Crystal Plus SIVUPANEELIN ASENNUS Crystal Plus SIVUPANEELIN IRROITUS 44

45 NOVA PRO -laatikonjakajat pitää tavarat järjestyksessä jousikiinnitteinen polttomaalattu teräs korkeus 60mm helppo lyhentää 1 Katkaistava profiili Pituus Laatikon jakajaprofiili valkoinen Laatikon jakajaprofiili Stone 1 2 Sopii vasen/oikea Jakajaprofiilin pääty valkoinen Jakajaprofiilin pääty Stone Sarja 1 Laatikon LWK - 110sisäleveys -110mm Leveys NOVA 40cm laatikon jakaja Metallic NOVA 50cm laatikon jakaja Metallic NOVA 60cm laatikon jakaja Metallic NOVA 80cm laatikon jakaja Metallic 45

46 BOX-osat materiaali lakattu tammi suorat sivut, tehokas tilankäyttö säädettävä leveys liukulokerikkojen avulla peruslokerikkoon sijoitetaan lisäosat (veitsi, folio, mauste) korkeat lokerikot toimivat myös jakajina suositellaan 8mm täytelistan käyttöä NOVAlaatikoiden kanssa Leveys BOX-ruokailuvälinelokerikko (6-osainen) BOX-peruslokerikko (1-osainen) BOX-veitsiteline BOX-folioteline BOX-mausteteline BOX-liukulokerikko BOX-korkea laatikko XL BOX-korkea laatikko S BOX täytelista 1200x8mm BOX metallinen jakaja BOXruokailuvälinelokerikko 300x472x43mm BOXperuslokerikko 150x472x43mm BOXveitsiteline 137x472x43mm BOXfolioteline 137x472x39mm BOXmausteteline 137x472x26mm BOXliukulokerikko 300x117x26mm BOX korkea lokerikko XL 236x472x110mm BOX korkea lokerikko S 236x236x110mm BOX- Metallinen jakaja 219x99x102mm BOXtäytelista 1200x43x8mm 46

47 BOX-sarjat Leveys NOVA BOX-lokerikkosarja NB NOVA BOX-lokerikkosarja NB NOVA BOX-lokerikkosarja NB NOVA BOX-lokerikkosarja NB NOVA BOX-lokerikkosarja NB NB-61: BOX-ruokailuvälinelokerikko + BOX-peruslokerikko NB-62: BOX-peruslokerikko + BOX-mausteteline + BOX-liukulokerikko 4kpl NB-81: BOX-ruokailuvälinelokerikko + BOX-liukulokerikko 4kpl NB-82: BOX-folioteline + BOX-peruslokerikko 2kpl + BOX-ruokailuvälinelokerikko + BOX-veitsiteline NB-83: BOX-peruslokerikko 2 kpl + BOX-liukulokerikko 4kpl Korkeat lokerikot toimivat myös laatikon jakajana alalaatikoissa. Yhdistele! + = 47

48 NOVA-VÄLINELOKERIKOT VISIO ja SMART-lokerikot tumman harmaa antrasiitti kaikille 500mm syville Nova-laatikoille säädettävä jakaja pitkälle lokerolle materiaali helppohoitoinen muovi Leveys VISIO-lokerikko 40cm antrasiitti VISIO-lokerikko 50cm antrasiitti VISIO-lokerikko 60cm antrasiitti VISIO-lokerikko 80cm antrasiitti Jakaja VISIO-lokerikolle antrasiitti VISIOlokerikko 40cm VISIOlokerikko 50cm VISIOlokerikko 60cm VISIOlokerikko 80cm VISIOjakaja lokerikoihin 500 mm syville GRASS Nova -laatikoille materiaali helppohoitoinen muovi Leveys SMART-lokerikko 40cm valkoinen SMART-lokerikko 50cm valkoinen SMART-lokerikko 60cm valkoinen SMART-lokerikko 80cm valkoinen SMARTlokerikko 40cm SMARTlokerikko 50cm SMARTlokerikko 60cm SMARTlokerikko 80cm 48

49 NOVA-SUOJAMATOT estää tavaroiden liukumisen eristää ääntä viimeistelee laatikon helppohoitoinen tumman harmaa (antrasiitti) 500mm laatikon pituudelle määrämitta, 16mm rungolle elintarvikekelpoisuus testattu Leveys Suojamatto NOVA 40cm antrasiitti Suojamatto NOVA 50cm antrasiitti Suojamatto NOVA 60cm antrasiitti Suojamatto NOVA 80cm antrasiitti Suojamatto NOVA 100cm antrasiitti suojaa laatikon pohjaa viimeistelee laatikon valkoinen ja harmaa monikäyttöinen 500mm ja 600mm laatikon pituudelle toimitetaan rullassa elintarvikekelpoisuus testattu Pituus 25m Suojamatto NOVA-500 (480mm) harmaa 25m Suojamatto NOVA-600 (580mm) harmaa 25m Suojamatto NOVA-500 (480mm) valkoinen 25m Suojamatto NOVA-600 (580mm) valkoinen 49

50 INTEGRA TOP Laatikon sivu H85 kantavuus 30 kg yksinkertainen 2D etusarjan säätö helppo kasata saumaton pohjan ja sivun väli itsesulkeutuva kaksoispysäytys varmistaa laatikon tahattoman ulosvetämisen voidaan varustaa erillisellä vaimentimella 1 Pari Mitoitus Pituus INTEGRA laatikon sivu 85/275mm valk INTEGRA laatikon sivu 85/350mm valk INTEGRA laatikon sivu 85/400mm valk INTEGRA laatikon sivu 85/500mm valk INTEGRA etusarjakiinnike ruuvi, vasen INTEGRA etusarjakiinnike ruuvi, oikea INTEGRA etusarjakiinnike RTA, vasen INTEGRA etusarjakiinnike RTA, oikea INTEGRA-laatikon vaimenninsarja 50

51 INTEGRA TOP Sivureelinki käytetään korkean etusarjan kanssa etusarjan kallistuksen säätö valmis sarja, kaikki tarvittavat osat mukana 1 Pari Mitoitus Pituus INTEGRA reelinkisarja 400mm INTEGRA reelinkisarja 500mm 51

52 Savo Design & Technic Oy Muuntotie 1, Vantaa Puh
