1 PT-32EH PLASMAKAARILEIKKAUSPÄÄT Lisäys käyttöohjeeseen (FI): Oheisessa sivussa on päivitetyt tiedot lisävarusteista ja varaosasarjoista. Päivitetyssä kaaviossa näkyvät oikeat lämpösuojan osanumerot. Päivitetyssä taulukossa näkyvät oikeat varaosapaketit ja niiden sisältö

2 VARMISTA, ETTÄ KÄYTTÄJÄ SAA SEURAAVAT TIEDOT. LISÄKOPIOITA SAA LAITTEEN TOIMITTAJALTA. Nämä KÄYTTÖOHJEET on tarkoitettu kokeneille kaarihitsauslaitteiden käyttäjille. Jos et ole täysin varma, miten kaarihitsaus- ja leikkauslaitteita käytetään turvallisesti, kehoitamme sinua lukemaan Kaarihitsauksen ja - leikkauksen sekä talttauksen turvatoimet ja turvallinen käytäntö -kirjasen, kaavan ÄLÄ anna epäpätevien henkilöiden asentaa, käyttää tai ylläpitää tätä laitteistoa. ÄLÄ yritä asentaa tai käyttää laitteistoa ennen kuin olet lukenut ja täysin ymmärtänyt annetut ohjeet. Jos et ymmärrä ohjeita täysin, ota yhteyttä laitteen toimittajaan, jolta saat lisätietoja. Muista lukea Turvatoimet-kappale ennen laitteen asentamista tai käynnistämistä. KÄYTTÄJÄN VASTUU Laite toimii yhdenmukaisesti tämän ohjekirjan ja sen mukana tulevien merkkien ja/tai liitearkkien sisältämän laitekuvauksen kanssa ja annettujen ohjeiden mukaisesti asennukseen, käyttöön, ylläpitoon ja korjaukseen liittyen. Laite on tarkastettava määräajoin. Epäkunnossa olevaa tai huonosti ylläpidettyä laitetta ei saa käyttää. Rikkoutuneet, kadonneet, kuluneet, vääristyneet tai epäpuhtaat osat on korvattava välittömästi uusiin. Jos korjaus tai laiteosien korvaaminen katsotaan tarpeelliseksi, valmistaja suosittelee yhteydenottoa siihen valtuutettuun jälleenmyyjään, jolta laite on ostettu. Huoltopalvelua voidaan pyytää puhelimitse tai kirjallisesti. Tätä laitetta tai mitään sen osia ei saa muuttaa ilman valmistajan ennakkoon antamaa kirjallista suostumusta. Laitteen käyttäjä vastaa laitteen vääränlaisesta käytöstä, ylläpidosta, vaurioista, väärästä korjauksesta tai siinä suoritetuista muutoksista johtuvasta epäkunnosta, jonka joku muu kuin valmistaja on aiheuttanut ja johon on käytetty muuta kuin valmistajan suunnittelemaa huoltolaitteistoa.

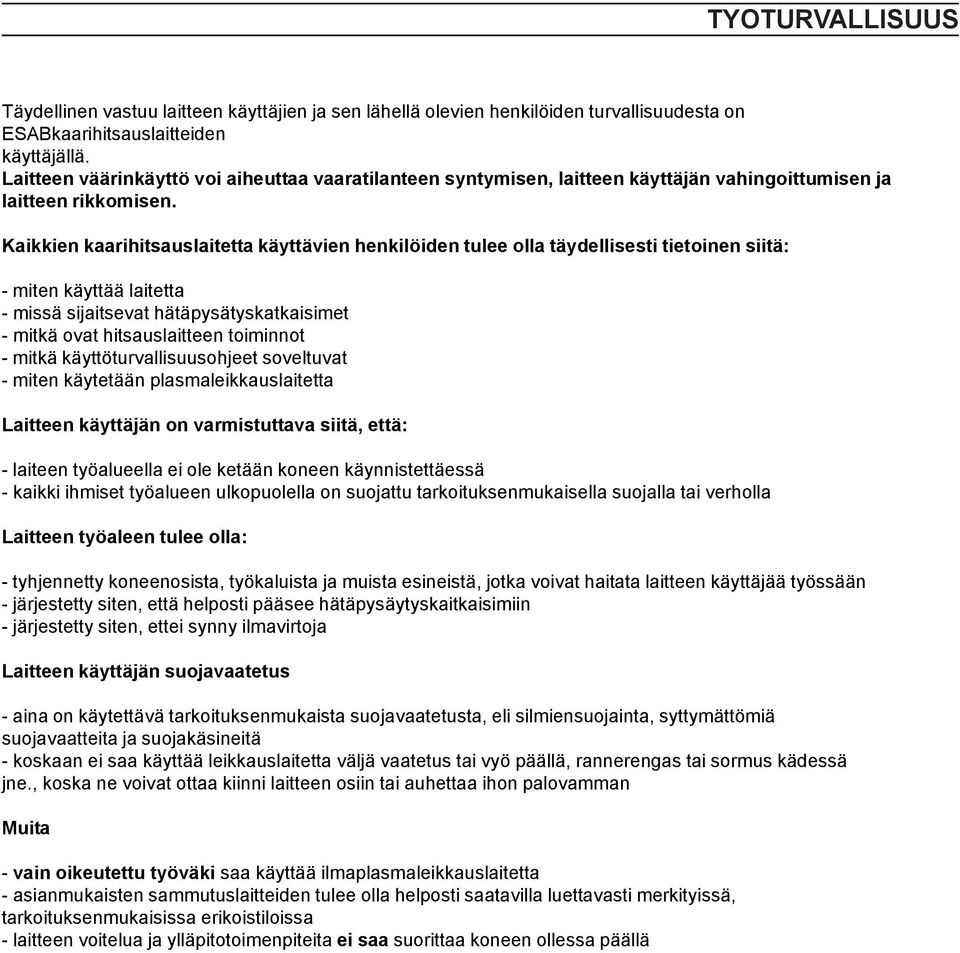

3 TYOTURVALLISUUS Täydellinen vastuu laitteen käyttäjien ja sen lähellä olevien henkilöiden turvallisuudesta on ESABkaarihitsauslaitteiden käyttäjällä. Laitteen väärinkäyttö voi aiheuttaa vaaratilanteen syntymisen, laitteen käyttäjän vahingoittumisen ja laitteen rikkomisen. Kaikkien kaarihitsauslaitetta käyttävien henkilöiden tulee olla täydellisesti tietoinen siitä: - miten käyttää laitetta - missä sijaitsevat hätäpysätyskatkaisimet - mitkä ovat hitsauslaitteen toiminnot - mitkä käyttöturvallisuusohjeet soveltuvat - miten käytetään plasmaleikkauslaitetta Laitteen käyttäjän on varmistuttava siitä, että: - laiteen työalueella ei ole ketään koneen käynnistettäessä - kaikki ihmiset työalueen ulkopuolella on suojattu tarkoituksenmukaisella suojalla tai verholla Laitteen työaleen tulee olla: - tyhjennetty koneenosista, työkaluista ja muista esineistä, jotka voivat haitata laitteen käyttäjää työssään - järjestetty siten, että helposti pääsee hätäpysäytyskaitkaisimiin - järjestetty siten, ettei synny ilmavirtoja Laitteen käyttäjän suojavaatetus - aina on käytettävä tarkoituksenmukaista suojavaatetusta, eli silmiensuojainta, syttymättömiä suojavaatteita ja suojakäsineitä - koskaan ei saa käyttää leikkauslaitetta väljä vaatetus tai vyö päällä, rannerengas tai sormus kädessä jne., koska ne voivat ottaa kiinni laitteen osiin tai auhettaa ihon palovamman Muita - vain oikeutettu työväki saa käyttää ilmaplasmaleikkauslaitetta - asianmukaisten sammutuslaitteiden tulee olla helposti saatavilla luettavasti merkityissä, tarkoituksenmukaisissa erikoistiloissa - laitteen voitelua ja ylläpitotoimenpiteita ei saa suorittaa koneen ollessa päällä

4 TYOTURVALLISUUS! VAROITUS! HITSAAMINEN JA KAARILEIKKAUS VOIVAT OLLA HAITALLISIA LAITTEEN KAYTTAJALLE JA MUILLE IHMISILLE. HITSAAMISEN AIKANA NOUDATA VAROVAISUUTTA. ON NOUDATETTAVA TYÖLAITOKSESSA VOIMASSA OLEVIA TYÖTURVALLISUUSSAANTÖJA, JOIDEN TULEE OLLA LAITTEEN VALMISTAJAN MAARAMIEN TYÖTURVALLISUUSTOIMENPITEIDEN MUKAISET. SAHKÖISKU voi olla tappava - Kaarihitsauslaite on asennettava ja maadoitettava voimassaolevien ohjesääntöjen mukaisesti. - Ei saa koskea suojamattomilla käsillä tai märillä suojakäsineillä sähköä johtaviin laitteenosiin, elektrodit mukaan lukien. - On eristettävä itsensä työalueen lattialta ja työn alla olevalta materiaalilta. - On varmistuttava, että työasento on turvallinen. HUURUT JA KAASUT Voivat olla terveydelle haitallisia - Pää on pidettävä kaukana kaasujen virrasta. - On käytettävä ilmanvaihtoa ja savunimuria poistaakseen huurut ja kaasut laitteen käyttäjän hengitysalueelta. SAHKÖKAARIN SATEILY Voi vakavasti vahingoittaa silmät ja ihoa - On suojeltava silmiä ja ihoa. On käytettävä tarkoituksenmukaisia hitsauskypäriä tai -suojia, joissa on oikeat optiset suodattimet, sekä suojavaatetusta, kasvonsuojaimia ja suojakäsineitä. - On suojeltava työaluetta lähellä olevia henkilöitä tarkoitukenmukaisilla hitsaussuojilla tai verhoilla. PALOVAARA - Kipinöivät sulatteet voivat aiheuttaa palon. On varmistuttava, ettei hitsaamisen työalueen lähellä ole sytyttäviä materiaaleja. LAITTEEN VIRHEELLINEN TOIMINTA Virheellisen toiminnan tapauksessa on haettava asiantuntija. LUE JA YMMARRA NAMA LAITTEEN KAYTTÖOHJEET ENNEN LAITTEEN ASENTAMISTA TAI KAYTTAMISTA SUOJELE ITSEASI JA MUITA IHMISIA!

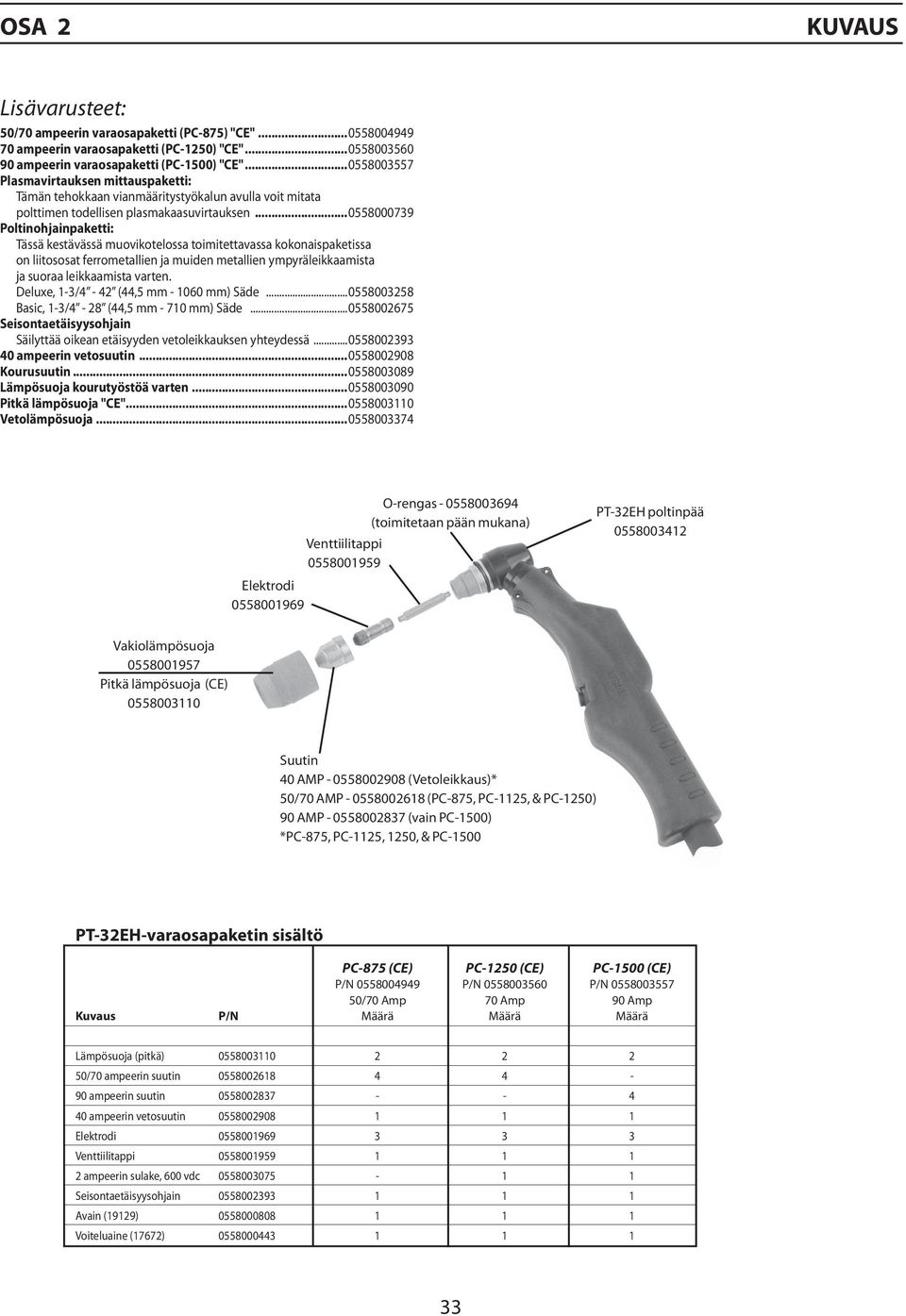

5 OSA 2 KUVAUS Lisävarusteet: 50/70 ampeerin varaosapaketti (PC-875) "CE" ampeerin varaosapaketti (PC-1250) "CE" ampeerin varaosapaketti (PC-1500) "CE" Plasmavirtauksen mittauspaketti: Tämän tehokkaan vianmääritystyökalun avulla voit mitata polttimen todellisen plasmakaasuvirtauksen Poltinohjainpaketti: Tässä kestävässä muovikotelossa toimitettavassa kokonaispaketissa on liitososat ferrometallien ja muiden metallien ympyräleikkaamista ja suoraa leikkaamista varten. Deluxe, 1-3/4-42 (44,5 mm mm) Säde Basic, 1-3/4-28 (44,5 mm mm) Säde Seisontaetäisyysohjain Säilyttää oikean etäisyyden vetoleikkauksen yhteydessä ampeerin vetosuutin Kourusuutin Lämpösuoja kourutyöstöä varten Pitkä lämpösuoja "CE" Vetolämpösuoja O-rengas (toimitetaan pään mukana) Venttiilitappi Elektrodi PT-32EH poltinpää Vakiolämpösuoja Pitkä lämpösuoja (CE) Suutin 40 AMP (Vetoleikkaus)* 50/70 AMP (PC-875, PC-1125, & PC-1250) 90 AMP (vain PC-1500) *PC-875, PC-1125, 1250, & PC-1500 PT-32EH-varaosapaketin sisältö PC-875 (CE) PC-1250 (CE) PC-1500 (CE) P/N P/N P/N /70 Amp 70 Amp 90 Amp Kuvaus P/N Määrä Määrä Määrä Lämpösuoja (pitkä) /70 ampeerin suutin ampeerin suutin ampeerin vetosuutin Elektrodi Venttiilitappi ampeerin sulake, 600 vdc Seisontaetäisyysohjain Avain (19129) Voiteluaine (17672)
