1 Asennus ja hoito Ready 4, Ready 8, Ready 8S /03

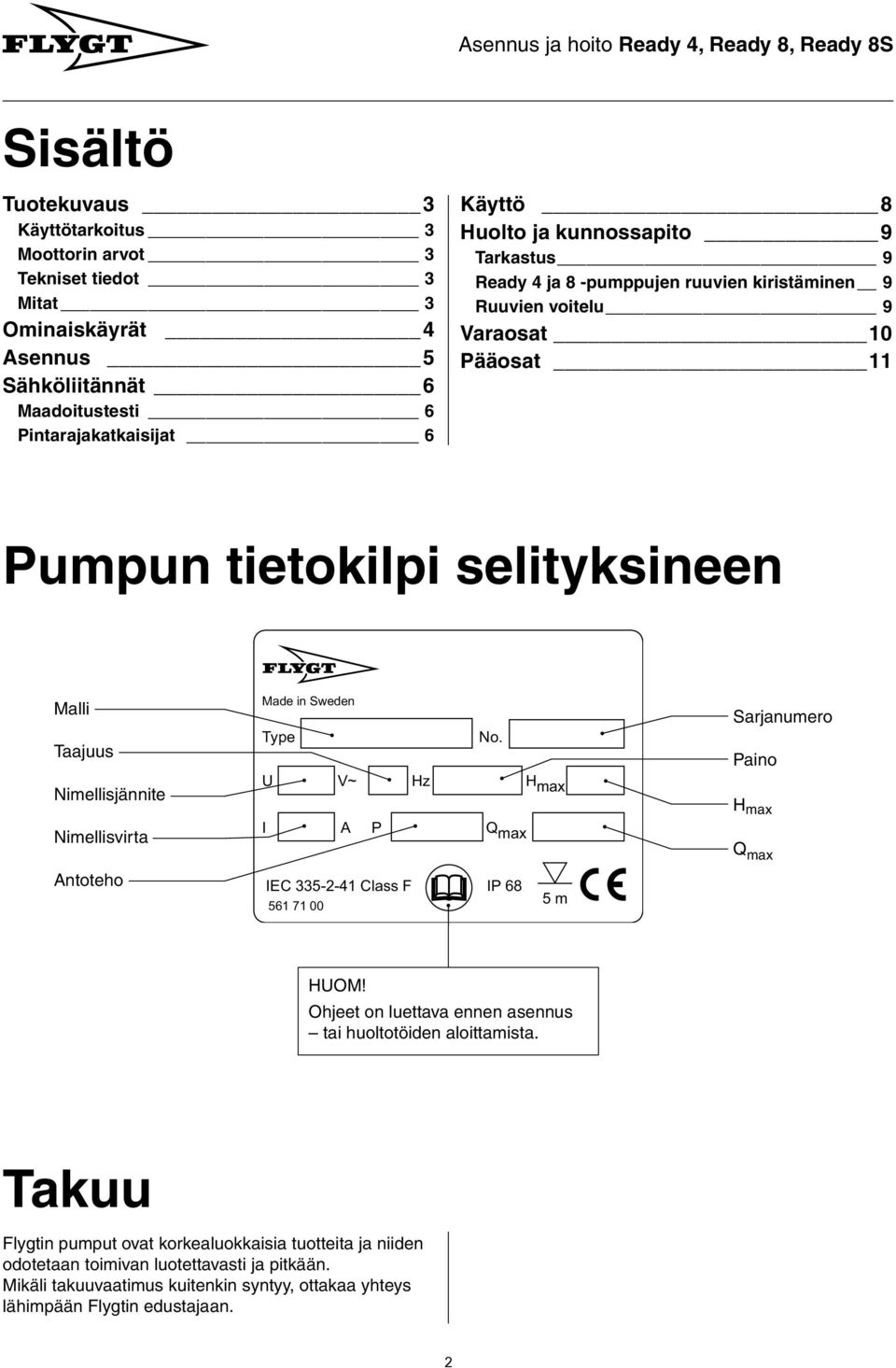

2 Sisältö Tuotekuvaus 3 Käyttötarkoitus 3 Moottorin arvot 3 Tekniset tiedot 3 Mitat 3 Ominaiskäyrät 4 Asennus 5 Sähköliitännät 6 Maadoitustesti 6 Pintarajakatkaisijat 6 Käyttö 8 Huolto ja kunnossapito 9 Tarkastus 9 Ready 4 ja 8 -pumppujen ruuvien kiristäminen 9 Ruuvien voitelu 9 Varaosat 10 Pääosat 11 Pumpun tietokilpi selityksineen Malli Taajuus Nimellisjännite Nimellisvirta Sarjanumero Paino H max Q max Antoteho Ohjeet on luettava ennen asennus tai huoltotöiden aloittamista. Takuu Flygtin pumput ovat korkealuokkaisia tuotteita ja niiden odotetaan toimivan luotettavasti ja pitkään. Mikäli takuuvaatimus kuitenkin syntyy, ottakaa yhteys lähimpään Flygtin edustajaan. 2

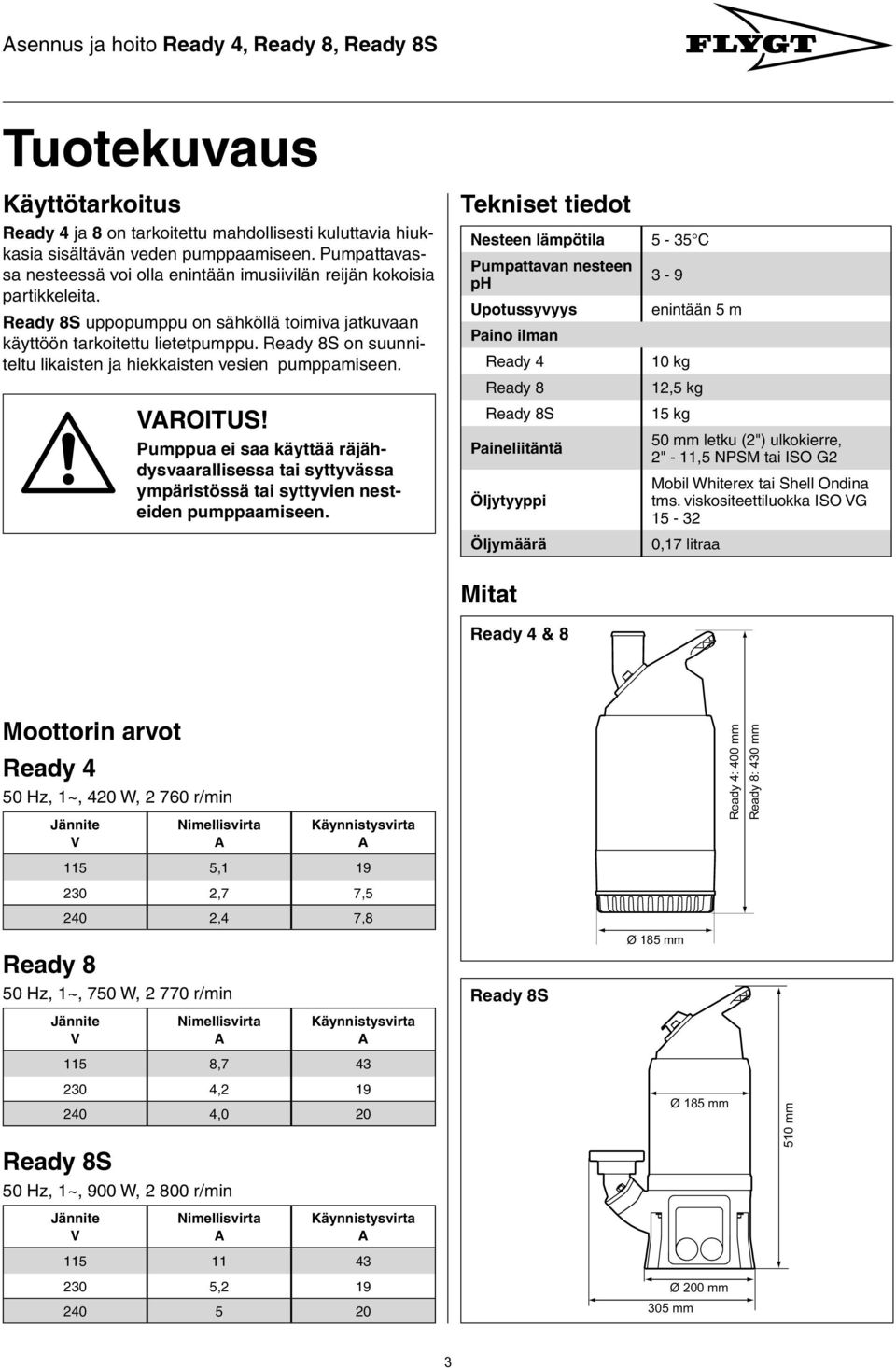

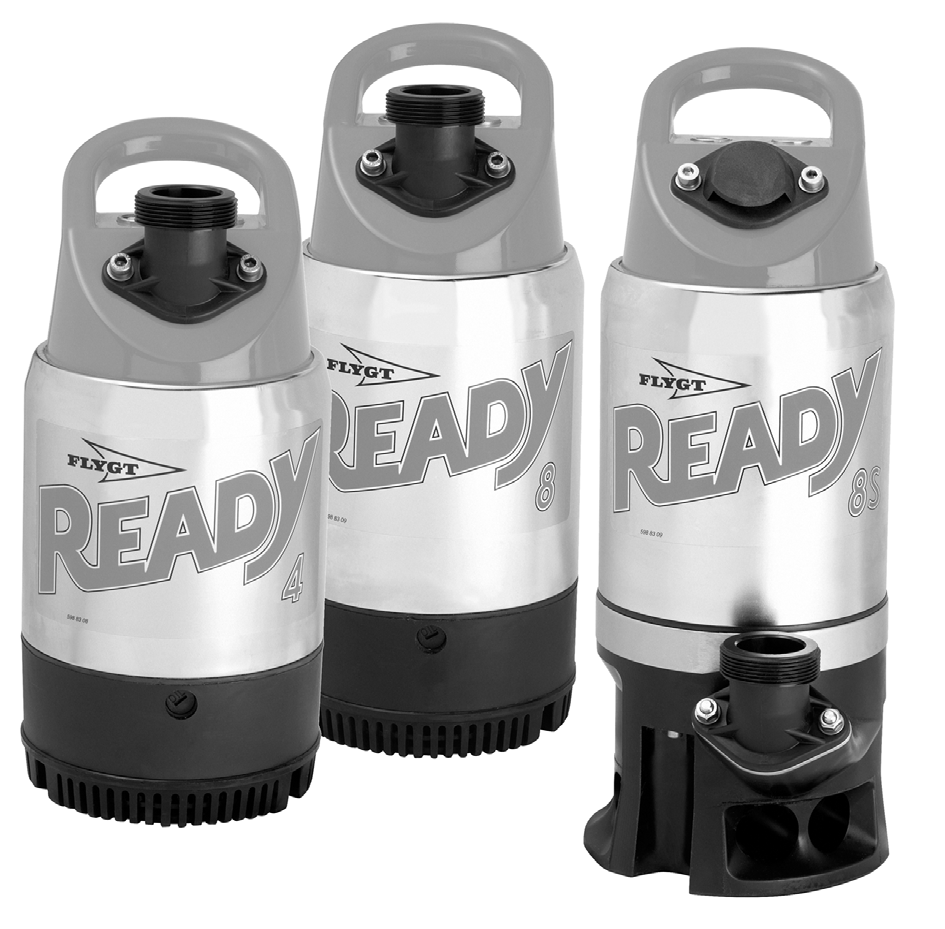

3 Tuotekuvaus Käyttötarkoitus Ready 4 ja 8 on tarkoitettu mahdollisesti kuluttavia hiukkasia sisältävän veden pumppaamiseen. Pumpattavassa nesteessä voi olla enintään imusiivilän reijän kokoisia partikkeleita. Ready 8S uppopumppu on sähköllä toimiva jatkuvaan käyttöön tarkoitettu lietetpumppu. Ready 8S on suunniteltu likaisten ja hiekkaisten vesien pumppamiseen. Pumppua ei saa käyttää räjähdysvaarallisessa tai syttyvässa ympäristössä tai syttyvien nesteiden pumppaamiseen. Tekniset tiedot Nesteen lämpötila 5-35 C Pumpattavan nesteen ph Upotussyvyys Paino ilman Ready 4 Ready 8 Ready 8S Paineliitäntä Öljytyyppi Öljymäärä 3-9 enintään 5 m 10 kg 12,5 kg 15 kg 50 mm letku (2") ulkokierre, 2" - 11,5 NPSM tai ISO G2 Mobil Whiterex tai Shell Ondina tms. viskositeettiluokka ISO VG ,17 litraa Mitat Ready 4 & 8 Moottorin arvot Ready 4 50 Hz, 1~, 420 W, r/min Jännite V Nimellisvirta A Käynnistysvirta A 115 5, ,7 7, ,4 7,8 Ready 8 50 Hz, 1~, 750 W, r/min Jännite V Nimellisvirta A Käynnistysvirta A 115 8, , ,0 20 Ready 8S 50 Hz, 1~, 900 W, r/min Jännite V Nimellisvirta A Käynnistysvirta A , Ready 8S 3

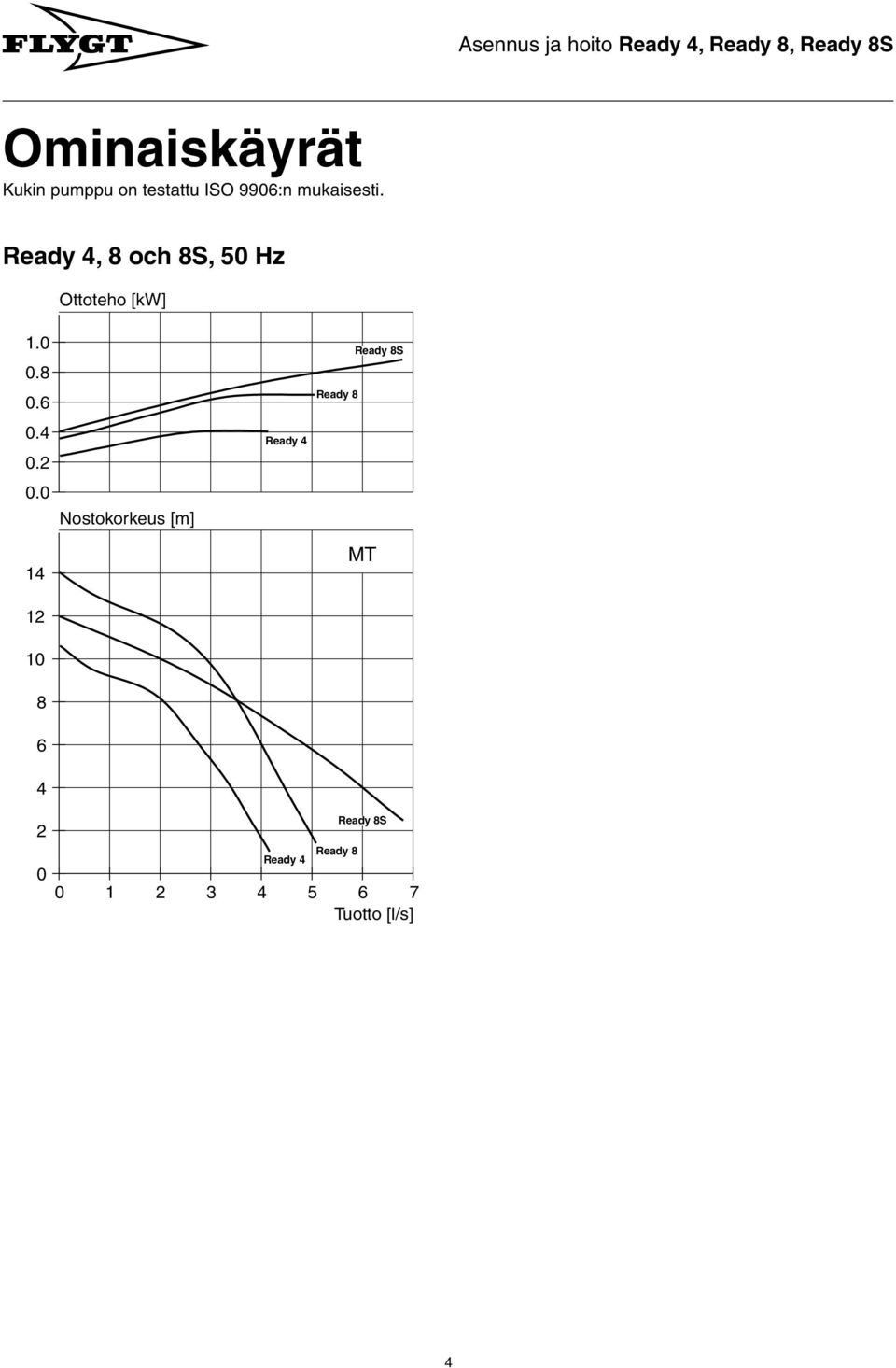

4 Ominaiskäyrät Kukin pumppu on testattu ISO 9906:n mukaisesti. Ready 4, 8 och 8S, 50 Hz Ottoteho [kw] Nostokorkeus [m] Tuotto [l/s] 4

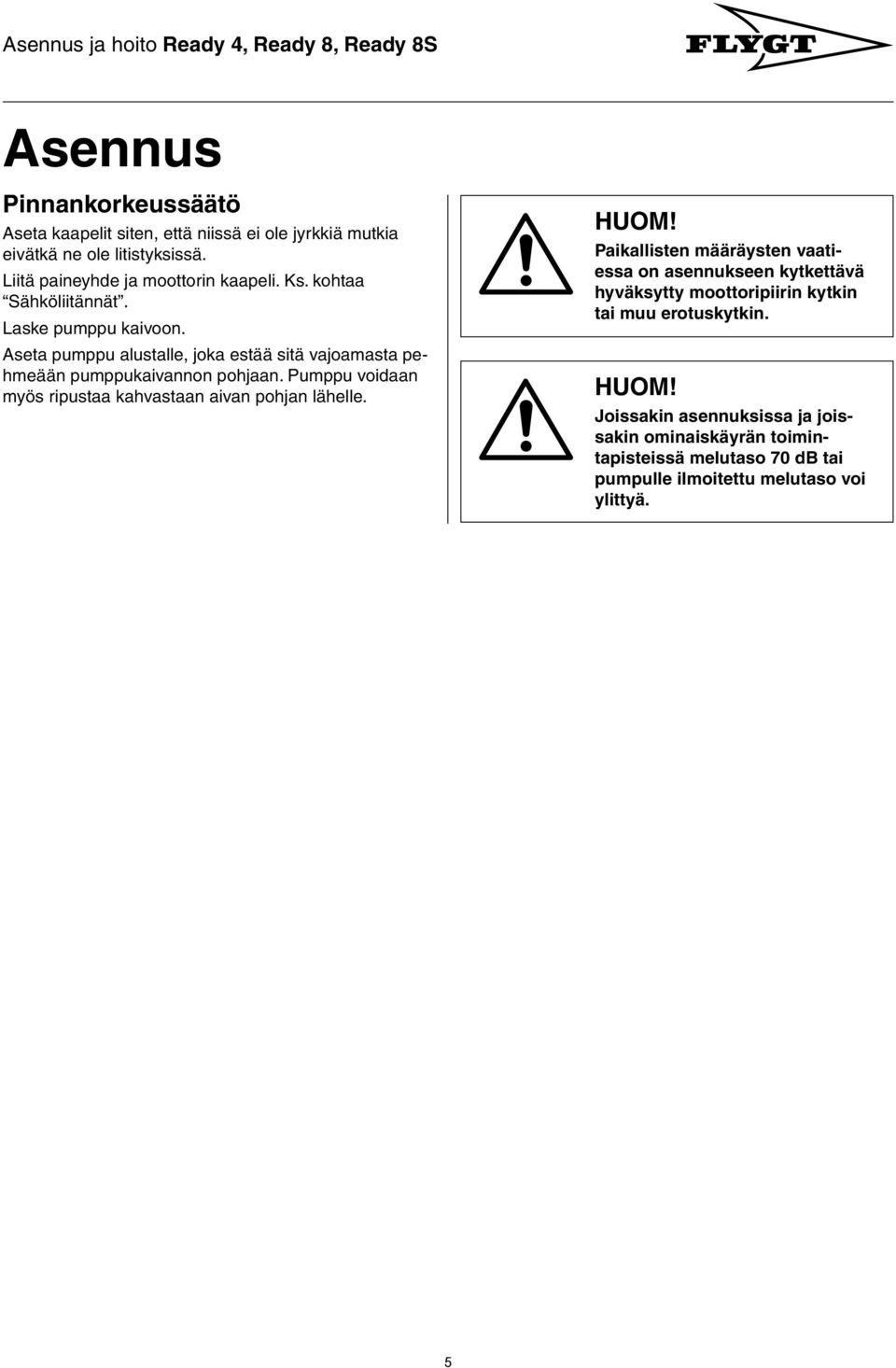

5 Asennus Pinnankorkeussäätö Aseta kaapelit siten, että niissä ei ole jyrkkiä mutkia eivätkä ne ole litistyksissä. Liitä paineyhde ja moottorin kaapeli. Ks. kohtaa Sähköliitännät. Laske pumppu kaivoon. Aseta pumppu alustalle, joka estää sitä vajoamasta pehmeään pumppukaivannon pohjaan. Pumppu voidaan myös ripustaa kahvastaan aivan pohjan lähelle. Paikallisten määräysten vaatiessa on asennukseen kytkettävä hyväksytty moottoripiirin kytkin tai muu erotuskytkin. Joissakin asennuksissa ja joissakin ominaiskäyrän toimintapisteissä melutaso 70 db tai pumpulle ilmoitettu melutaso voi ylittyä. 5

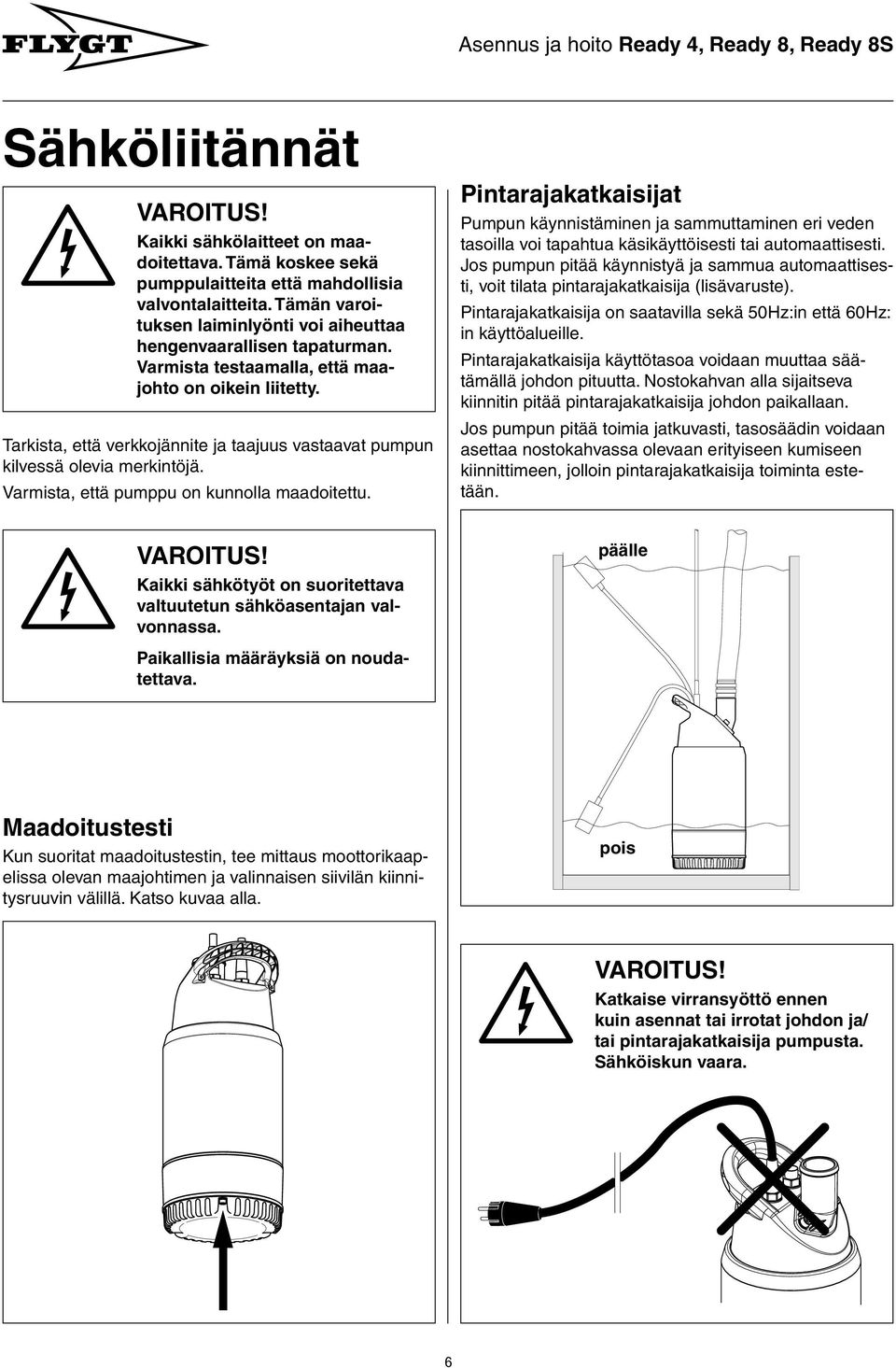

6 Sähköliitännät Kaikki sähkölaitteet on maadoitettava. Tämä koskee sekä pumppulaitteita että mahdollisia valvontalaitteita. Tämän varoituksen laiminlyönti voi aiheuttaa hengenvaarallisen tapaturman. Varmista testaamalla, että maajohto on oikein liitetty. Tarkista, että verkkojännite ja taajuus vastaavat pumpun kilvessä olevia merkintöjä. Varmista, että pumppu on kunnolla maadoitettu. Pintarajakatkaisijat Pumpun käynnistäminen ja sammuttaminen eri veden tasoilla voi tapahtua käsikäyttöisesti tai automaattisesti. Jos pumpun pitää käynnistyä ja sammua automaattisesti, voit tilata pintarajakatkaisija (lisävaruste). Pintarajakatkaisija on saatavilla sekä 50Hz:in että 60Hz: in käyttöalueille. Pintarajakatkaisija käyttötasoa voidaan muuttaa säätämällä johdon pituutta. Nostokahvan alla sijaitseva kiinnitin pitää pintarajakatkaisija johdon paikallaan. Jos pumpun pitää toimia jatkuvasti, tasosäädin voidaan asettaa nostokahvassa olevaan erityiseen kumiseen kiinnittimeen, jolloin pintarajakatkaisija toiminta estetään. Kaikki sähkötyöt on suoritettava valtuutetun sähköasentajan valvonnassa. päälle Paikallisia määräyksiä on noudatettava. Maadoitustesti Kun suoritat maadoitustestin, tee mittaus moottorikaapelissa olevan maajohtimen ja valinnaisen siivilän kiinnitysruuvin välillä. Katso kuvaa alla. pois Katkaise virransyöttö ennen kuin asennat tai irrotat johdon ja/ tai pintarajakatkaisija pumpusta. Sähköiskun vaara. 6

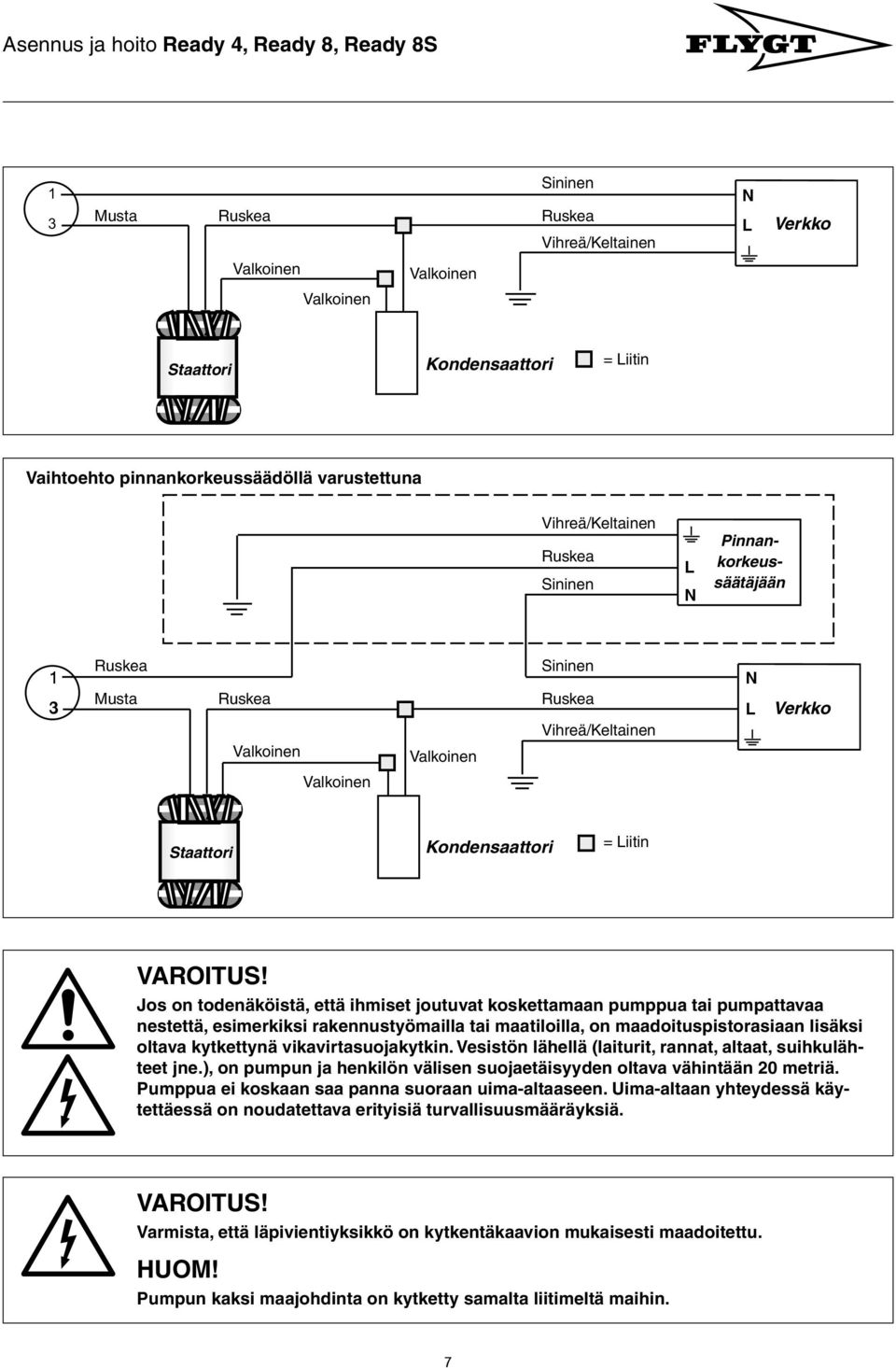

7 Musta Ruskea Sininen Ruskea Vihreä/Keltainen N L Verkko Valkoinen Valkoinen Valkoinen Staattori Kondensaattori = Liitin Vaihtoehto pinnankorkeussäädöllä varustettuna Vihreä/Keltainen Ruskea Sininen L N Pinnankorkeussäätäjään 1 3 Ruskea Musta Ruskea Valkoinen Valkoinen Valkoinen Sininen Ruskea Vihreä/Keltainen N L Verkko Staattori Kondensaattori = Liitin Jos on todenäköistä, että ihmiset joutuvat koskettamaan pumppua tai pumpattavaa nestettä, esimerkiksi rakennustyömailla tai maatiloilla, on maadoituspistorasiaan lisäksi oltava kytkettynä vikavirtasuojakytkin. Vesistön lähellä (laiturit, rannat, altaat, suihkulähteet jne.), on pumpun ja henkilön välisen suojaetäisyyden oltava vähintään 20 metriä. Pumppua ei koskaan saa panna suoraan uima-altaaseen. Uima-altaan yhteydessä käytettäessä on noudatettava erityisiä turvallisuusmääräyksiä. Varmista, että läpivientiyksikkö on kytkentäkaavion mukaisesti maadoitettu. Pumpun kaksi maajohdinta on kytketty samalta liitimeltä maihin. 7

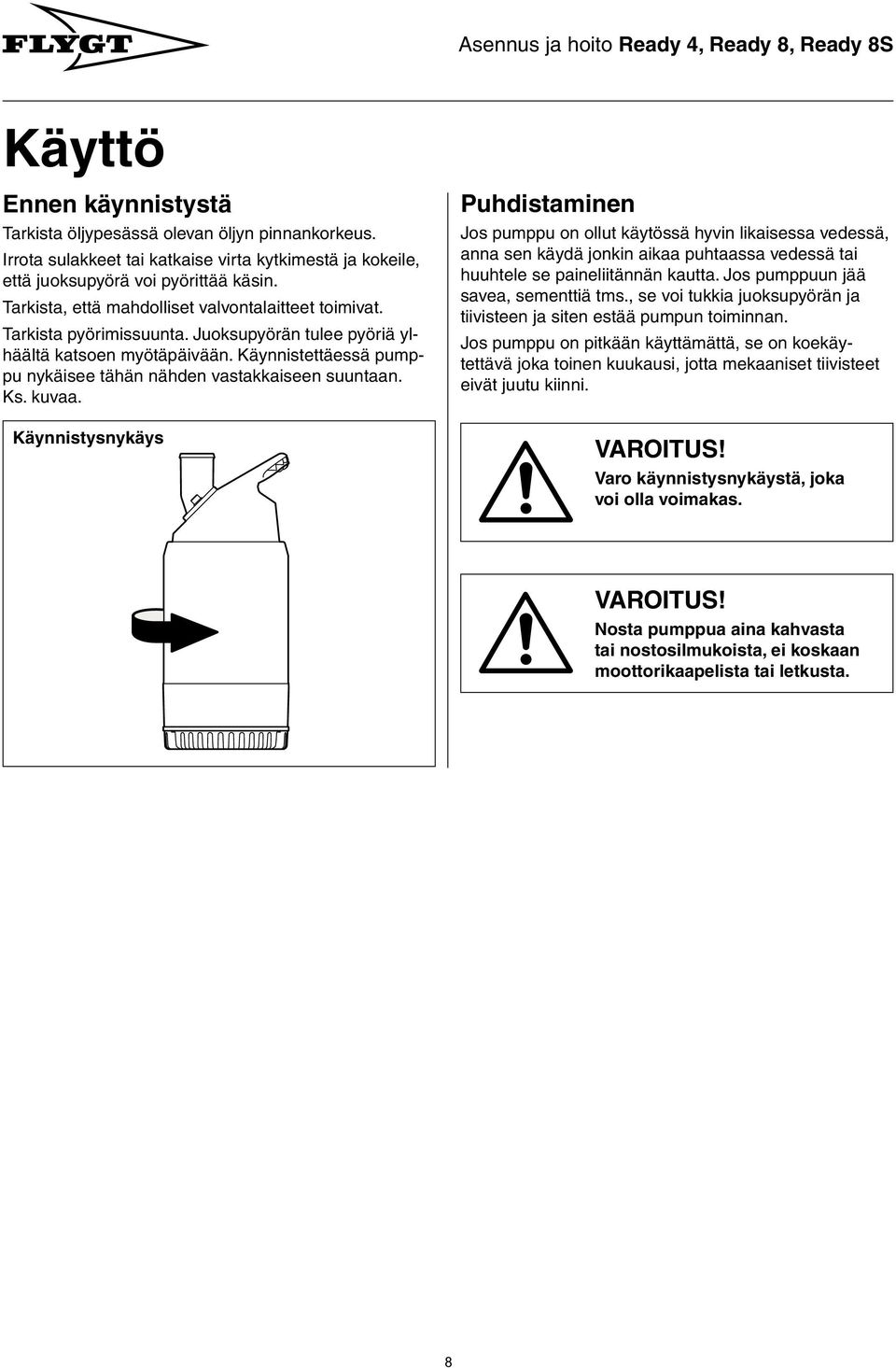

8 Käyttö Ennen käynnistystä Tarkista öljypesässä olevan öljyn pinnankorkeus. Irrota sulakkeet tai katkaise virta kytkimestä ja kokeile, että juoksupyörä voi pyörittää käsin. Tarkista, että mahdolliset valvontalaitteet toimivat. Tarkista pyörimissuunta. Juoksupyörän tulee pyöriä ylhäältä katsoen myötäpäivään. Käynnistettäessä pumppu nykäisee tähän nähden vastakkaiseen suuntaan. Ks. kuvaa. Käynnistysnykäys Puhdistaminen Jos pumppu on ollut käytössä hyvin likaisessa vedessä, anna sen käydä jonkin aikaa puhtaassa vedessä tai huuhtele se paineliitännän kautta. Jos pumppuun jää savea, sementtiä tms., se voi tukkia juoksupyörän ja tiivisteen ja siten estää pumpun toiminnan. Jos pumppu on pitkään käyttämättä, se on koekäytettävä joka toinen kuukausi, jotta mekaaniset tiivisteet eivät juutu kiinni. Varo käynnistysnykäystä, joka voi olla voimakas. Nosta pumppua aina kahvasta tai nostosilmukoista, ei koskaan moottorikaapelista tai letkusta. 8

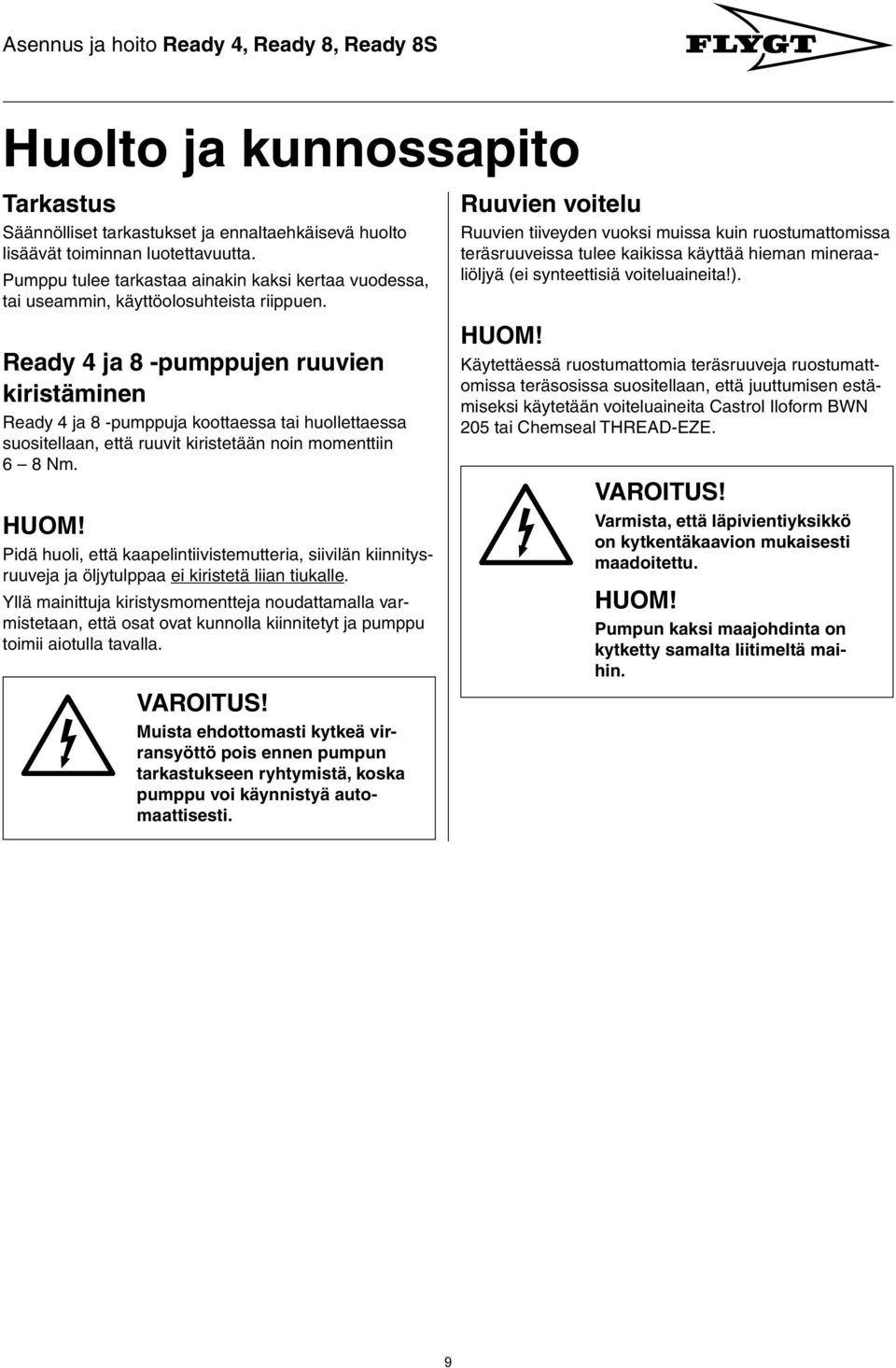

9 Huolto ja kunnossapito Tarkastus Säännölliset tarkastukset ja ennaltaehkäisevä huolto lisäävät toiminnan luotettavuutta. Pumppu tulee tarkastaa ainakin kaksi kertaa vuodessa, tai useammin, käyttöolosuhteista riippuen. Ready 4 ja 8 -pumppujen ruuvien kiristäminen Ready 4 ja 8 -pumppuja koottaessa tai huollettaessa suositellaan, että ruuvit kiristetään noin momenttiin 6 8 Nm. Pidä huoli, että kaapelintiivistemutteria, siivilän kiinnitysruuveja ja öljytulppaa ei kiristetä liian tiukalle. Yllä mainittuja kiristysmomentteja noudattamalla varmistetaan, että osat ovat kunnolla kiinnitetyt ja pumppu toimii aiotulla tavalla. Muista ehdottomasti kytkeä virransyöttö pois ennen pumpun tarkastukseen ryhtymistä, koska pumppu voi käynnistyä automaattisesti. Ruuvien voitelu Ruuvien tiiveyden vuoksi muissa kuin ruostumattomissa teräsruuveissa tulee kaikissa käyttää hieman mineraaliöljyä (ei synteettisiä voiteluaineita!). Käytettäessä ruostumattomia teräsruuveja ruostumattomissa teräsosissa suositellaan, että juuttumisen estämiseksi käytetään voiteluaineita Castrol Iloform BWN 205 tai Chemseal THREAD-EZE. Varmista, että läpivientiyksikkö on kytkentäkaavion mukaisesti maadoitettu. Pumpun kaksi maajohdinta on kytketty samalta liitimeltä maihin. 9

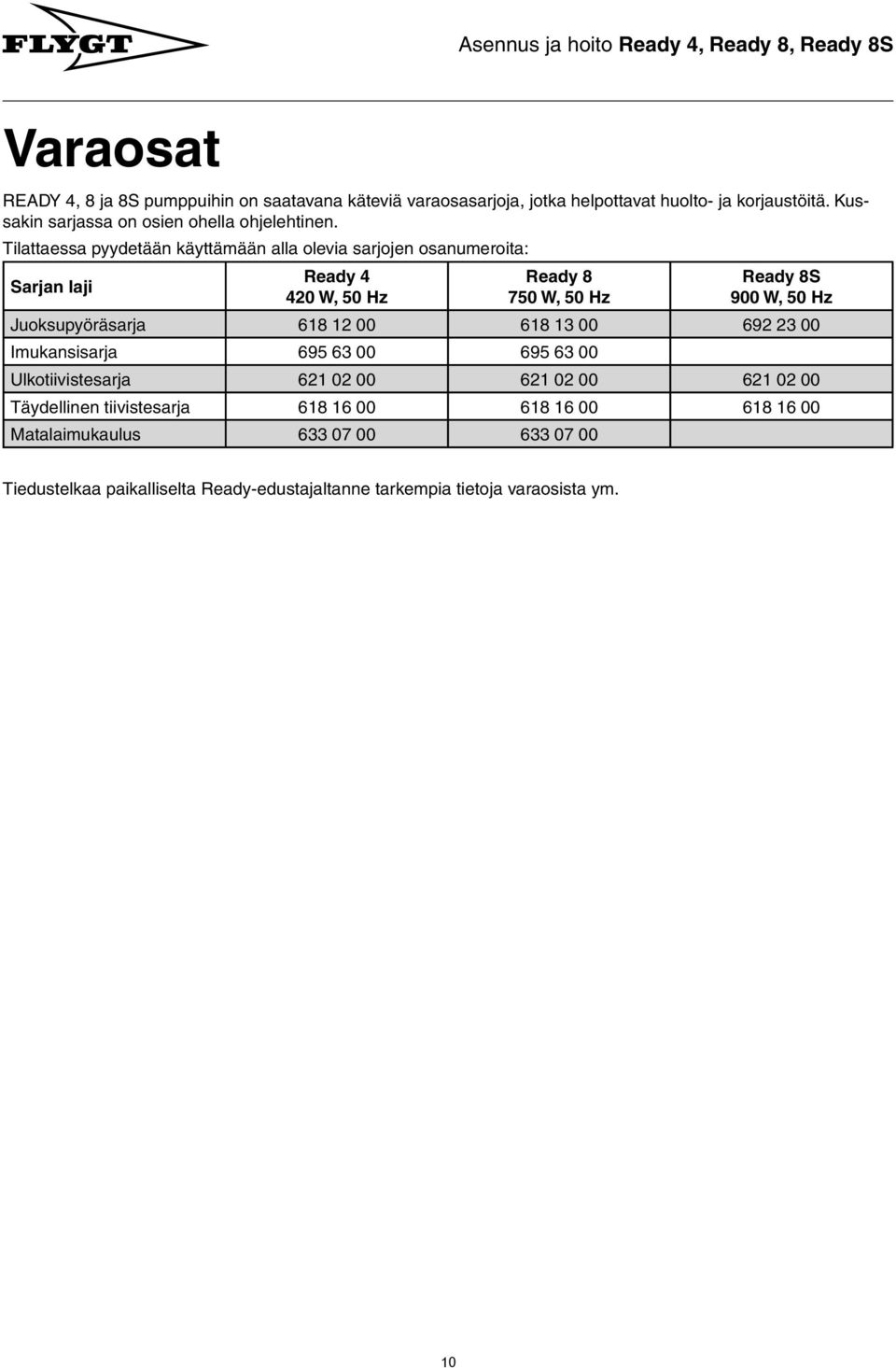

10 Varaosat READY 4, 8 ja 8S pumppuihin on saatavana käteviä varaosasarjoja, jotka helpottavat huolto- ja korjaustöitä. Kussakin sarjassa on osien ohella ohjelehtinen. Tilattaessa pyydetään käyttämään alla olevia sarjojen osanumeroita: Sarjan laji Ready W, 50 Hz Ready W, 50 Hz Ready 8S 900 W, 50 Hz Juoksupyöräsarja Imukansisarja Ulkotiivistesarja Täydellinen tiivistesarja Matalaimukaulus Tiedustelkaa paikalliselta Ready-edustajaltanne tarkempia tietoja varaosista ym. 10

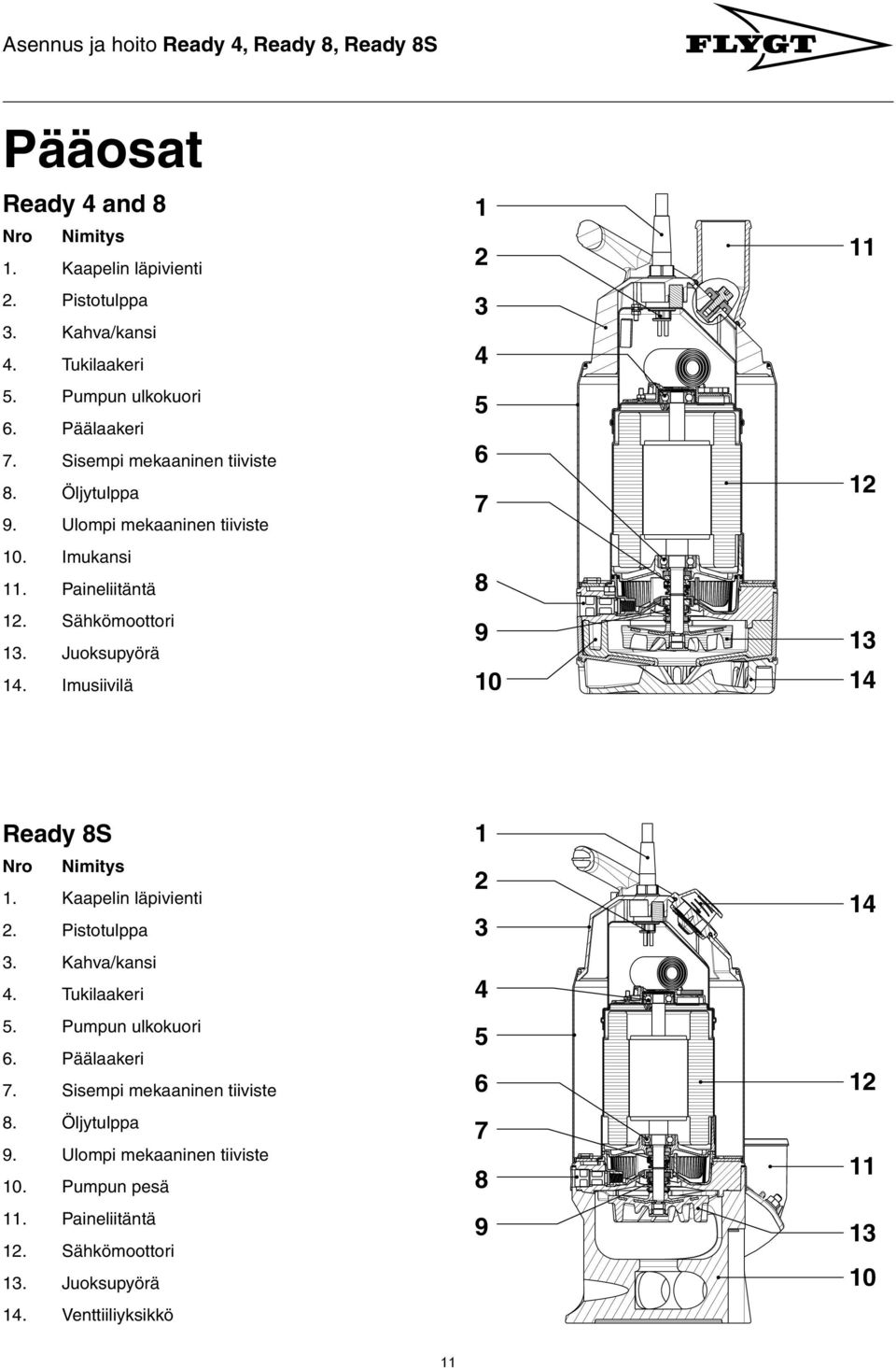

11 Pääosat Ready 4 and 8 Nro Nimitys 1. Kaapelin läpivienti 2. Pistotulppa 3. Kahva/kansi 4. Tukilaakeri 5. Pumpun ulkokuori 6. Päälaakeri 7. Sisempi mekaaninen tiiviste 8. Öljytulppa 9. Ulompi mekaaninen tiiviste 10. Imukansi 11. Paineliitäntä 12. Sähkömoottori 13. Juoksupyörä 14. Imusiivilä Ready 8S Nro Nimitys 1. Kaapelin läpivienti 2. Pistotulppa 3. Kahva/kansi 4. Tukilaakeri 5. Pumpun ulkokuori 6. Päälaakeri 7. Sisempi mekaaninen tiiviste 8. Öljytulppa 9. Ulompi mekaaninen tiiviste 10. Pumpun pesä 11. Paineliitäntä 12. Sähkömoottori 13. Juoksupyörä 14. Venttiiliyksikkö
