1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr K.0 TOP 852 C s-line (Tyyppi SK 2501 : ) TOP 972 C s-line (Tyyppi SK 2502 : ) Kaksiroottorinen karhotin

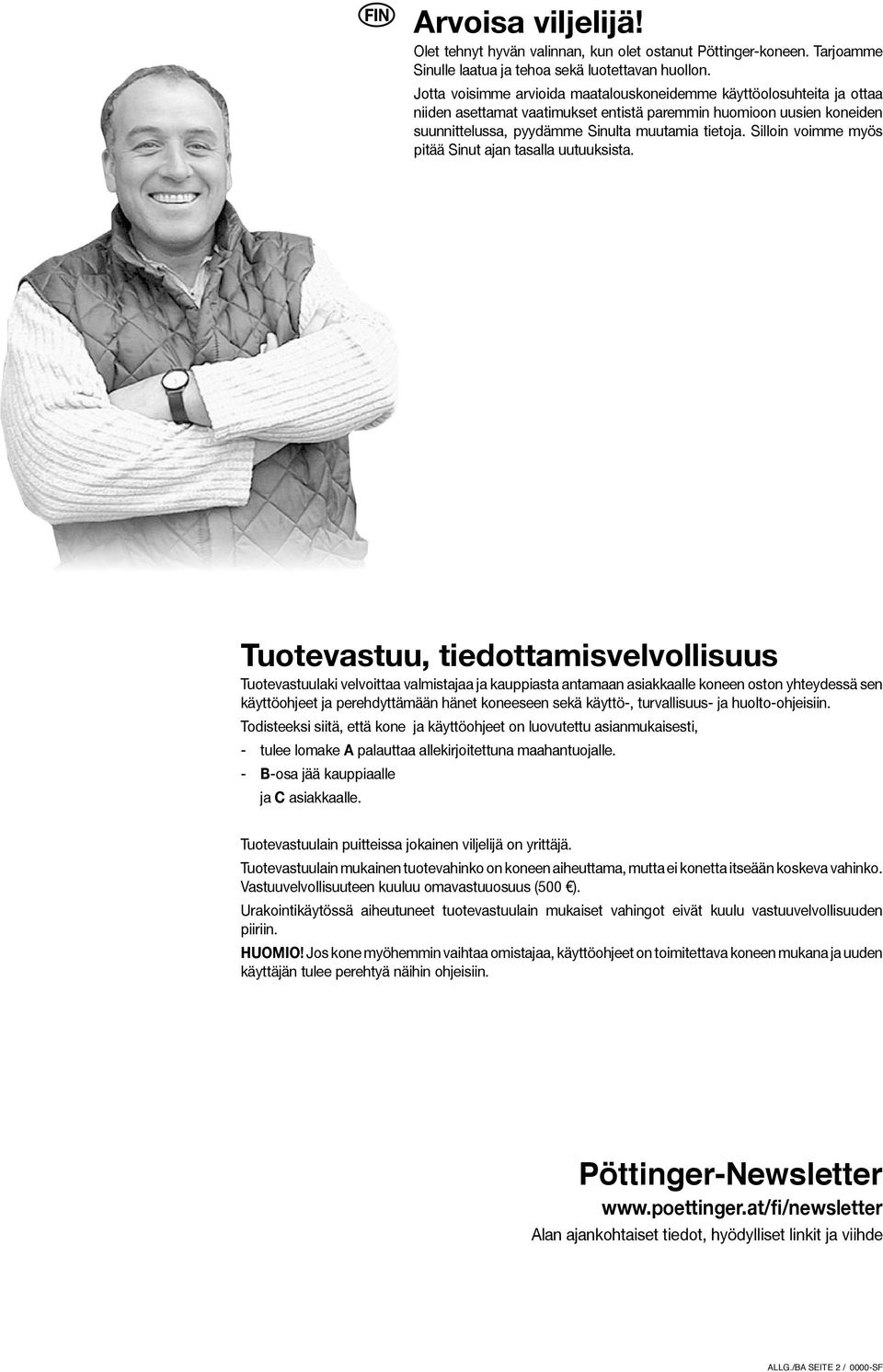

2 Arvoisa viljelijä! Olet tehnyt hyvän valinnan, kun olet ostanut Pöttinger-koneen. Tarjoamme Sinulle laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöolosuhteita ja ottaa niiden asettamat vaatimukset entistä paremmin huomioon uusien koneiden suunnittelussa, pyydämme Sinulta muutamia tietoja. Silloin voimme myös pitää Sinut ajan tasalla uutuuksista. Tuotevastuu, tiedottamisvelvollisuus Tuotevastuulaki velvoittaa valmistajaa ja kauppiasta antamaan asiakkaalle koneen oston yhteydessä sen käyttöohjeet ja perehdyttämään hänet koneeseen sekä käyttö-, turvallisuus- ja huolto-ohjeisiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama, mutta ei konetta itseään koskeva vahinko. Vastuuvelvollisuuteen kuuluu omavastuuosuus (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vahingot eivät kuulu vastuuvelvollisuuden piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, käyttöohjeet on toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä näihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

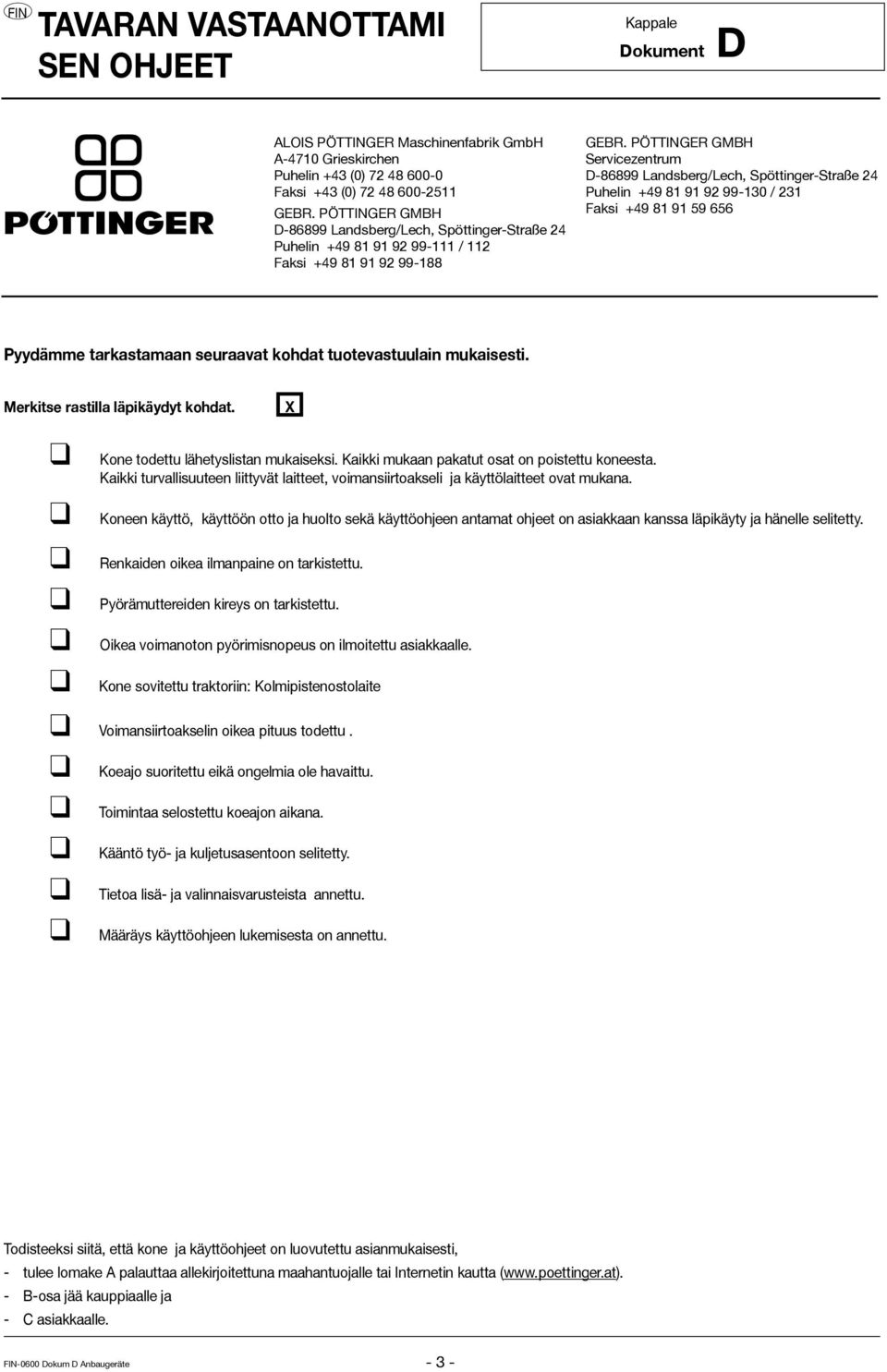

3 TAVARAN VASTAANOTTAMI SEN OHJEET Kappale Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Puhelin +43 (0) Faksi +43 (0) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 112 Faksi GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 231 Faksi Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Kone sovitettu traktoriin: Kolmipistenostolaite Voimansiirtoakselin oikea pituus todettu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle tai Internetin kautta ( - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anbaugeräte - -

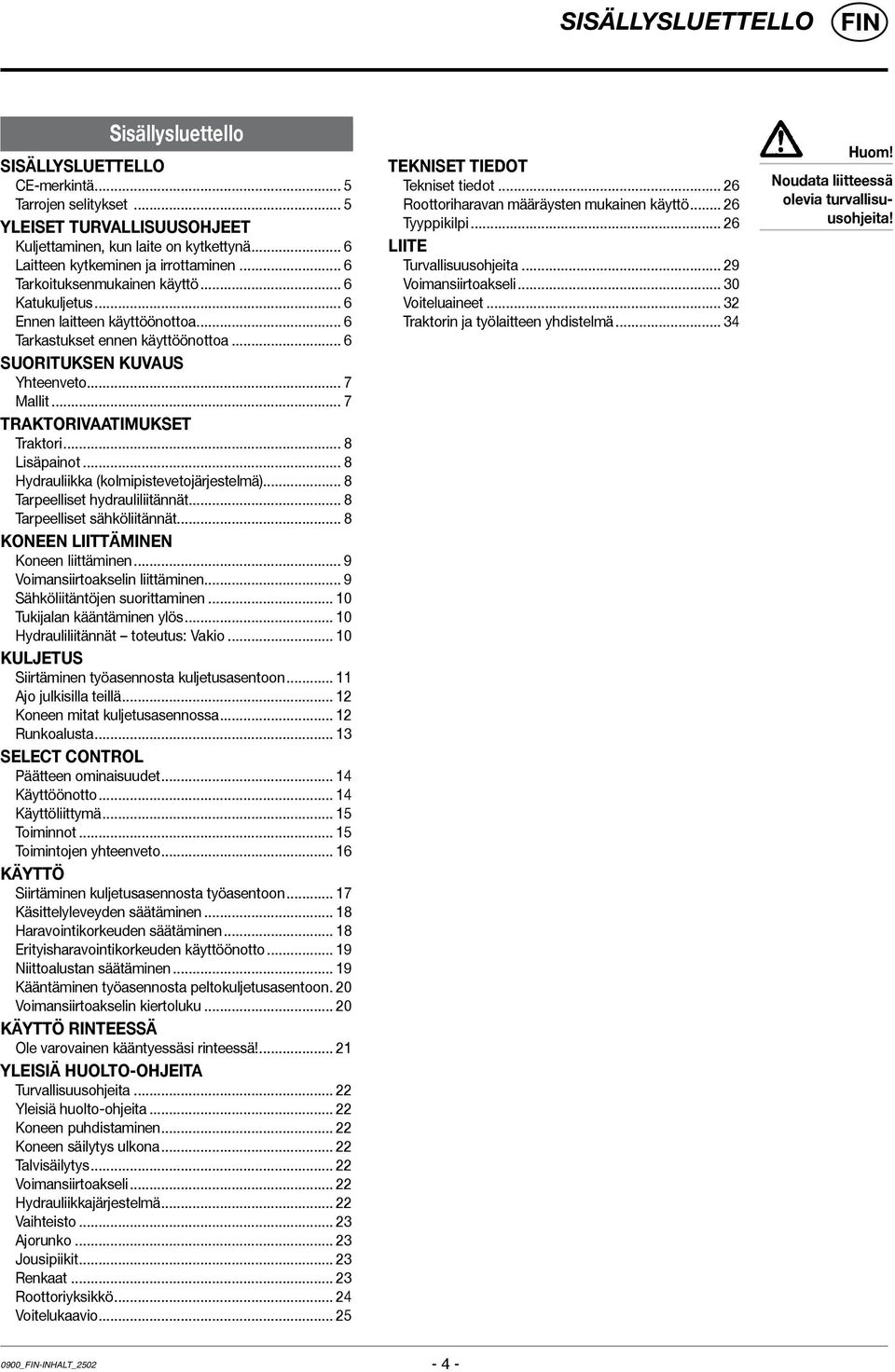

4 Sisällysluettello Sisällysluettello Sisällysluettello CE-merkintä... 5 Tarrojen selitykset... 5 YLEISET TURVALLISUUSOHJEET Kuljettaminen, kun laite on kytkettynä... 6 Laitteen kytkeminen ja irrottaminen... 6 Tarkoituksenmukainen käyttö... 6 Katukuljetus... 6 Ennen laitteen käyttöönottoa... 6 Tarkastukset ennen käyttöönottoa... 6 SUORITUKSEN KUVAUS Yhteenveto... 7 Mallit... 7 TRAKTORIVAATIMUKSET Traktori... 8 Lisäpainot... 8 Hydrauliikka (kolmipistevetojärjestelmä)... 8 Tarpeelliset hydrauliliitännät... 8 Tarpeelliset sähköliitännät... 8 KONEEN LIITTÄMINEN Koneen liittäminen... 9 Voimansiirtoakselin liittäminen... 9 Sähköliitäntöjen suorittaminen Tukijalan kääntäminen ylös Hydrauliliitännät toteutus: Vakio KULJETUS Siirtäminen työasennosta kuljetusasentoon Ajo julkisilla teillä Koneen mitat kuljetusasennossa Runkoalusta Select control Päätteen ominaisuudet Käyttöönotto Käyttöliittymä Toiminnot Toimintojen yhteenveto KÄYTTÖ Siirtäminen kuljetusasennosta työasentoon Käsittelyleveyden säätäminen Haravointikorkeuden säätäminen Erityisharavointikorkeuden käyttöönotto Niittoalustan säätäminen Kääntäminen työasennosta peltokuljetusasentoon. 20 Voimansiirtoakselin kiertoluku Käyttö rinteessä Ole varovainen kääntyessäsi rinteessä! YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Koneen säilytys ulkona Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä Vaihteisto Ajorunko Jousipiikit Renkaat Roottoriyksikkö Voitelukaavio TEKNISET TIEDOT Tekniset tiedot Roottoriharavan määräysten mukainen käyttö Tyyppikilpi Liite Turvallisuusohjeita Voimansiirtoakseli Voiteluaineet Traktorin ja työlaitteen yhdistelmä Huom! Noudata liitteessä olevia turvallisuusohjeita! 0900_-INHALT_

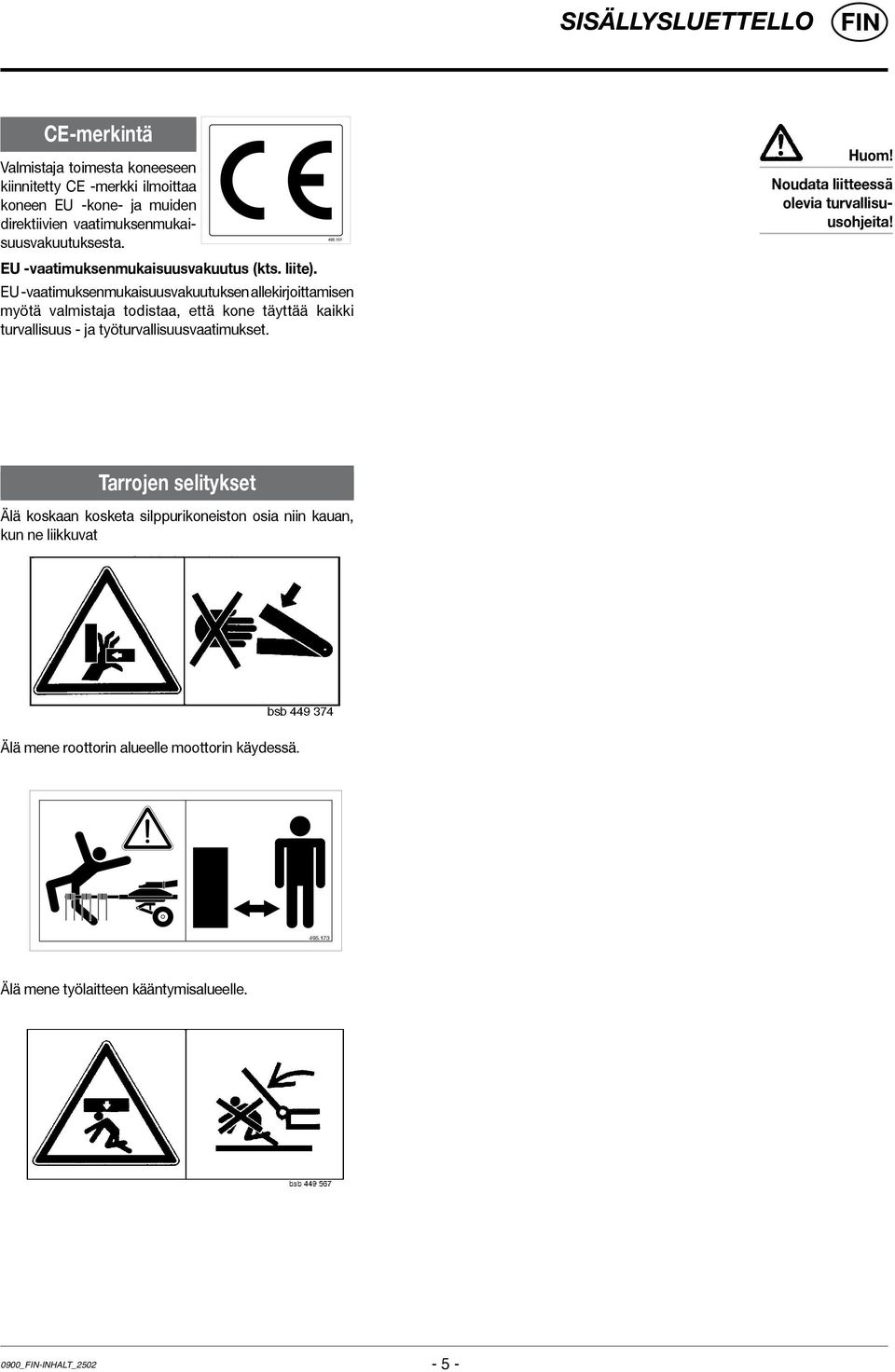

5 Sisällysluettello CE-merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Huom! Noudata liitteessä olevia turvallisuusohjeita! Tarrojen selitykset Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Älä mene roottorin alueelle moottorin käydessä Älä mene työlaitteen kääntymisalueelle. 0900_-INHALT_

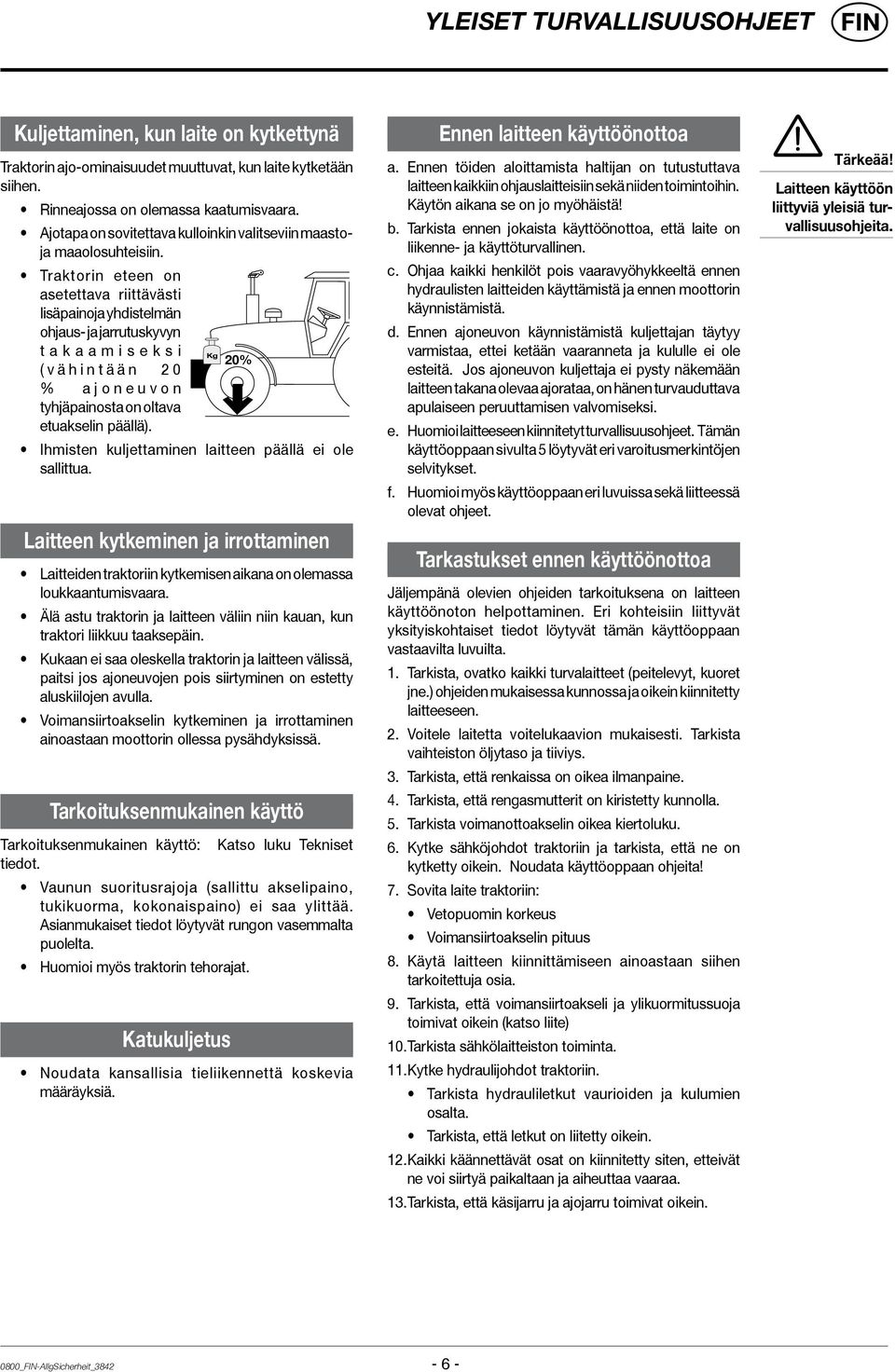

6 YLEISET TURVALLISUUSOHJEET Kuljettaminen, kun laite on kytkettynä Traktorin ajo-ominaisuudet muuttuvat, kun laite kytketään siihen. Rinneajossa on olemassa kaatumisvaara. Ajotapa on sovitettava kulloinkin valitseviin maastoja maaolosuhteisiin. Traktorin eteen on asetettava riittävästi lisäpainoja yhdistelmän ohjaus- ja jarrutuskyvyn t a k a a m i s e k s i ( v ä h i n t ä ä n 2 0 % a j o n e u v o n tyhjäpainosta on oltava etuakselin päällä). Kg 20% Ihmisten kuljettaminen laitteen päällä ei ole sallittua. Laitteen kytkeminen ja irrottaminen Laitteiden traktoriin kytkemisen aikana on olemassa loukkaantumisvaara. Älä astu traktorin ja laitteen väliin niin kauan, kun traktori liikkuu taaksepäin. Kukaan ei saa oleskella traktorin ja laitteen välissä, paitsi jos ajoneuvojen pois siirtyminen on estetty aluskiilojen avulla. Voimansiirtoakselin kytkeminen ja irrottaminen ainoastaan moottorin ollessa pysähdyksissä. Tarkoituksenmukainen käyttö Tarkoituksenmukainen käyttö: tiedot. Katso luku Tekniset Vaunun suoritusrajoja (sallittu akselipaino, tukikuorma, kokonaispaino) ei saa ylittää. Asianmukaiset tiedot löytyvät rungon vasemmalta puolelta. Huomioi myös traktorin tehorajat. Katukuljetus Noudata kansallisia tieliikennettä koskevia määräyksiä. Ennen laitteen käyttöönottoa a. Ennen töiden aloittamista haltijan on tutustuttava laitteen kaikkiin ohjauslaitteisiin sekä niiden toimintoihin. Käytön aikana se on jo myöhäistä! b. Tarkista ennen jokaista käyttöönottoa, että laite on liikenne- ja käyttöturvallinen. c. Ohjaa kaikki henkilöt pois vaaravyöhykkeeltä ennen hydraulisten laitteiden käyttämistä ja ennen moottorin käynnistämistä. d. Ennen ajoneuvon käynnistämistä kuljettajan täytyy varmistaa, ettei ketään vaaranneta ja kululle ei ole esteitä. Jos ajoneuvon kuljettaja ei pysty näkemään laitteen takana olevaa ajorataa, on hänen turvauduttava apulaiseen peruuttamisen valvomiseksi. e. Huomioi laitteeseen kiinnitetyt turvallisuusohjeet. Tämän käyttöoppaan sivulta 5 löytyvät eri varoitusmerkintöjen selvitykset. f. Huomioi myös käyttöoppaan eri luvuissa sekä liitteessä olevat ohjeet. Tarkastukset ennen käyttöönottoa Jäljempänä olevien ohjeiden tarkoituksena on laitteen käyttöönoton helpottaminen. Eri kohteisiin liittyvät yksityiskohtaiset tiedot löytyvät tämän käyttöoppaan vastaavilta luvuilta. 1. Tarkista, ovatko kaikki turvalaitteet (peitelevyt, kuoret jne.) ohjeiden mukaisessa kunnossa ja oikein kiinnitetty laitteeseen. 2. Voitele laitetta voitelukaavion mukaisesti. Tarkista vaihteiston öljytaso ja tiiviys. 3. Tarkista, että renkaissa on oikea ilmanpaine. 4. Tarkista, että rengasmutterit on kiristetty kunnolla. 5. Tarkista voimanottoakselin oikea kiertoluku. 6. Kytke sähköjohdot traktoriin ja tarkista, että ne on kytketty oikein. Noudata käyttöoppaan ohjeita! 7. Sovita laite traktoriin: Vetopuomin korkeus Voimansiirtoakselin pituus 8. Käytä laitteen kiinnittämiseen ainoastaan siihen tarkoitettuja osia. 9. Tarkista, että voimansiirtoakseli ja ylikuormitussuoja toimivat oikein (katso liite) 10. Tarkista sähkölaitteiston toiminta. 11. Kytke hydraulijohdot traktoriin. Tarkista hydrauliletkut vaurioiden ja kulumien osalta. Tarkista, että letkut on liitetty oikein. 12. Kaikki käännettävät osat on kiinnitetty siten, etteivät ne voi siirtyä paikaltaan ja aiheuttaa vaaraa. 13. Tarkista, että käsijarru ja ajojarru toimivat oikein. Tärkeää! Laitteen käyttöön liittyviä yleisiä turvallisuusohjeita. 0800_-AllgSicherheit_

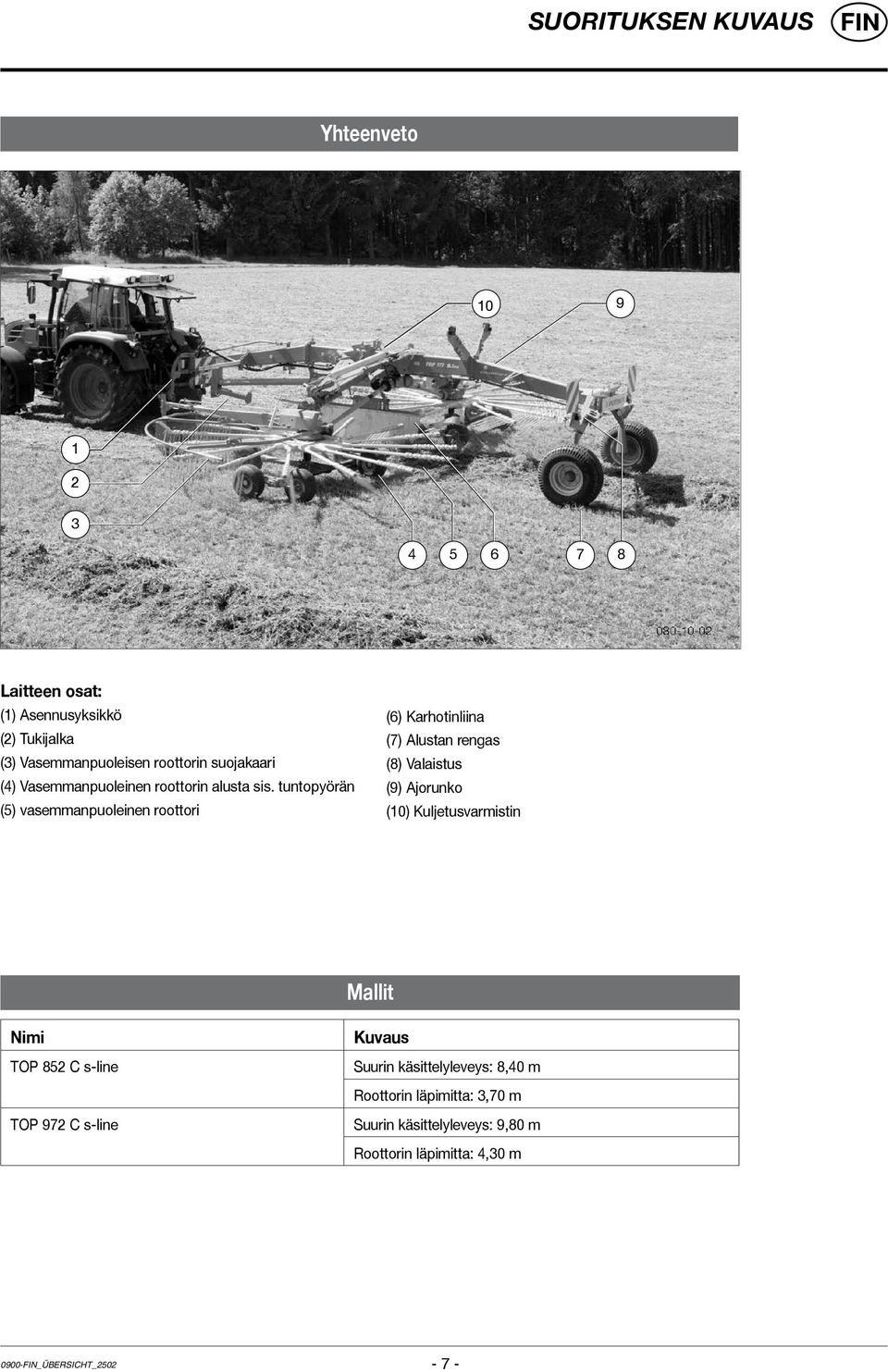

7 SUORITUKSEN KUVAUS Yhteenveto Laitteen osat: (1) Asennusyksikkö (2) Tukijalka (3) Vasemmanpuoleisen roottorin suojakaari (4) Vasemmanpuoleinen roottorin alusta sis. tuntopyörän (5) vasemmanpuoleinen roottori (6) Karhotinliina (7) Alustan rengas (8) Valaistus (9) Ajorunko (10) Kuljetusvarmistin Mallit Nimi TOP 852 C s-line Kuvaus Suurin käsittelyleveys: 8,40 m Roottorin läpimitta: 3,70 m TOP 972 C s-line Suurin käsittelyleveys: 9,80 m Roottorin läpimitta: 4,30 m 0900-_Übersicht_

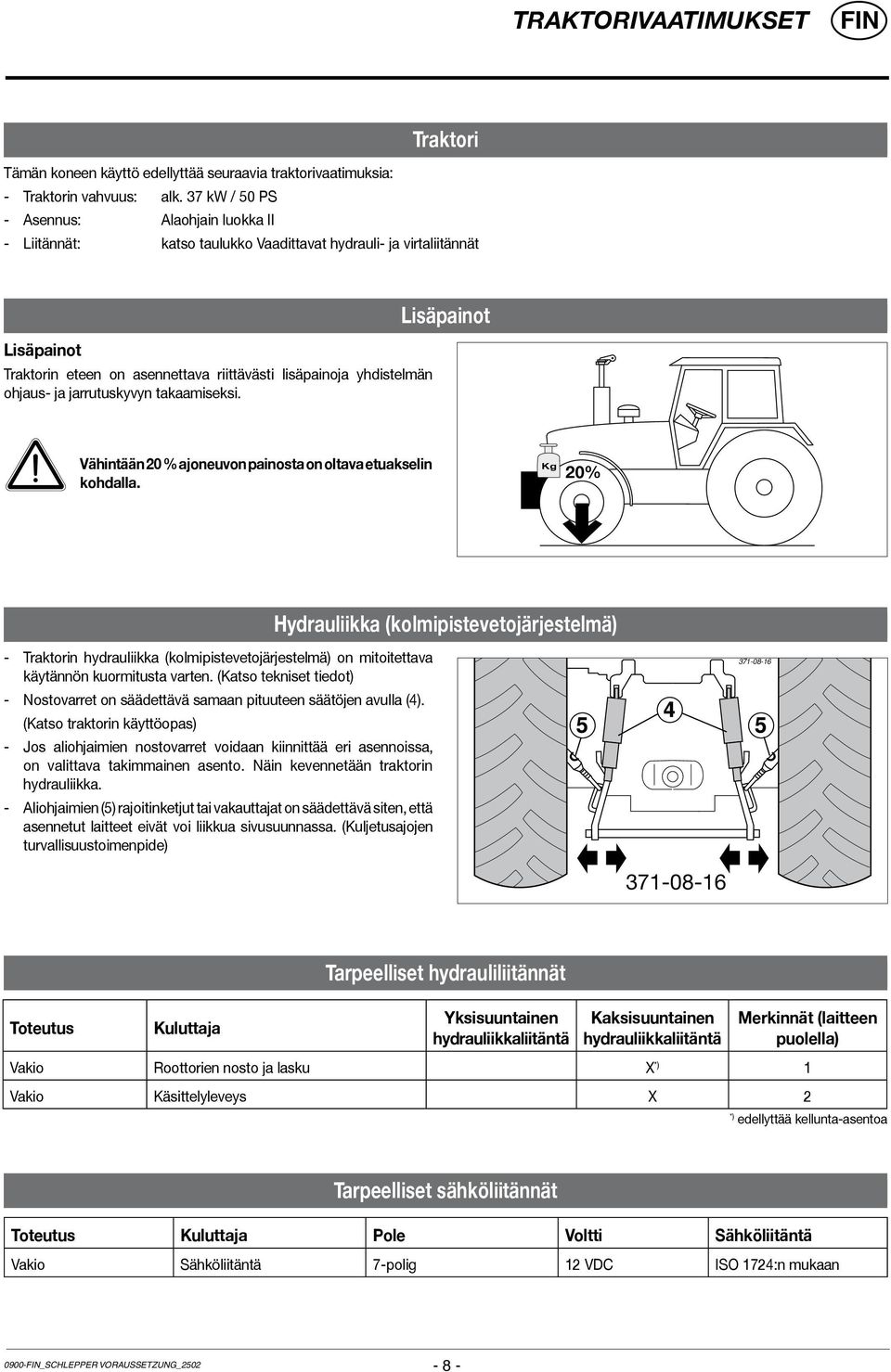

8 TRAKTORIVAATIMUKSET Traktori Tämän koneen käyttö edellyttää seuraavia traktorivaatimuksia: - Traktorin vahvuus: alk. 37 kw / 50 PS - Asennus: Alaohjain luokka II - Liitännät: katso taulukko Vaadittavat hydrauli- ja virtaliitännät Lisäpainot Traktorin eteen on asennettava riittävästi lisäpainoja yhdistelmän ohjaus- ja jarrutuskyvyn takaamiseksi. Lisäpainot Vähintään 20 % ajoneuvon painosta on oltava etuakselin kohdalla. Kg 20% Hydrauliikka (kolmipistevetojärjestelmä) - Traktorin hydrauliikka (kolmipistevetojärjestelmä) on mitoitettava käytännön kuormitusta varten. (Katso tekniset tiedot) - Nostovarret on säädettävä samaan pituuteen säätöjen avulla (4). (Katso traktorin käyttöopas) - Jos aliohjaimien nostovarret voidaan kiinnittää eri asennoissa, on valittava takimmainen asento. Näin kevennetään traktorin hydrauliikka. - Aliohjaimien (5) rajoitinketjut tai vakauttajat on säädettävä siten, että asennetut laitteet eivät voi liikkua sivusuunnassa. (Kuljetusajojen turvallisuustoimenpide) Tarpeelliset hydrauliliitännät Toteutus Kuluttaja Yksisuuntainen hydrauliikkaliitäntä Kaksisuuntainen hydrauliikkaliitäntä Merkinnät (laitteen puolella) Vakio Roottorien nosto ja lasku X *) 1 Vakio Käsittelyleveys X 2 *) edellyttää kellunta-asentoa Tarpeelliset sähköliitännät Toteutus Kuluttaja Pole Voltti Sähköliitäntä Vakio Sähköliitäntä 7-polig 12 VDC ISO 1724:n mukaan 0900-_Schlepper Voraussetzung_

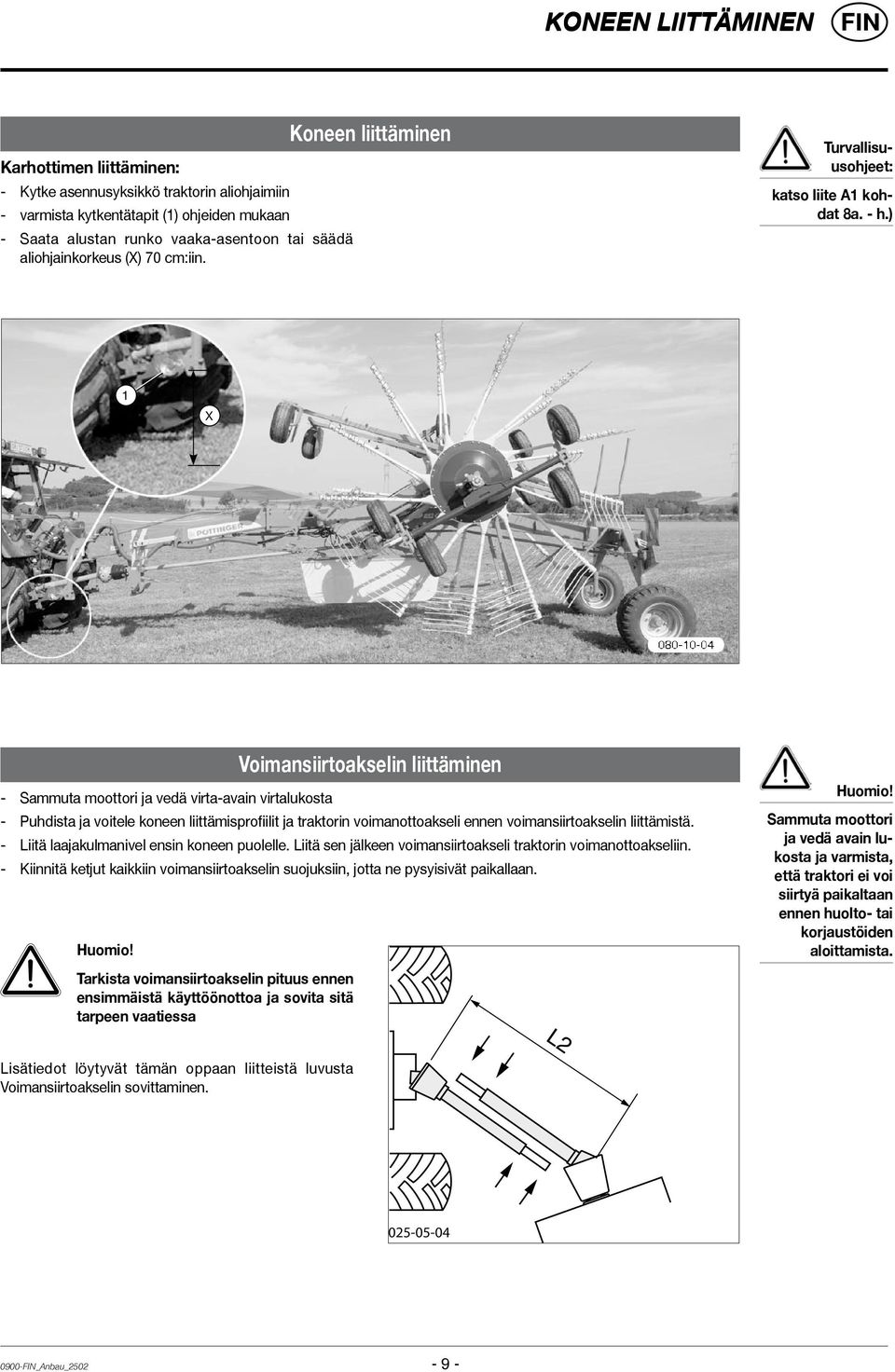

9 KONEEN LIITTÄMINEN Karhottimen liittäminen: - Kytke asennusyksikkö traktorin aliohjaimiin - varmista kytkentätapit (1) ohjeiden mukaan - Saata alustan runko vaaka-asentoon tai säädä aliohjainkorkeus (X) 70 cm:iin. Koneen liittäminen Turvallisuusohjeet: katso liite A1 kohdat 8a. - h.) 1 X - Sammuta moottori ja vedä virta-avain virtalukosta Voimansiirtoakselin liittäminen - Puhdista ja voitele koneen liittämisprofiilit ja traktorin voimanottoakseli ennen voimansiirtoakselin liittämistä. - Liitä laajakulmanivel ensin koneen puolelle. Liitä sen jälkeen voimansiirtoakseli traktorin voimanottoakseliin. - Kiinnitä ketjut kaikkiin voimansiirtoakselin suojuksiin, jotta ne pysyisivät paikallaan. Huomio! Tarkista voimansiirtoakselin pituus ennen ensimmäistä käyttöönottoa ja sovita sitä tarpeen vaatiessa Huomio! Sammuta moottori ja vedä avain lukosta ja varmista, että traktori ei voi siirtyä paikaltaan ennen huolto- tai korjaustöiden aloittamista. L2 Lisätiedot löytyvät tämän oppaan liitteistä luvusta Voimansiirtoakselin sovittaminen _Anbau_

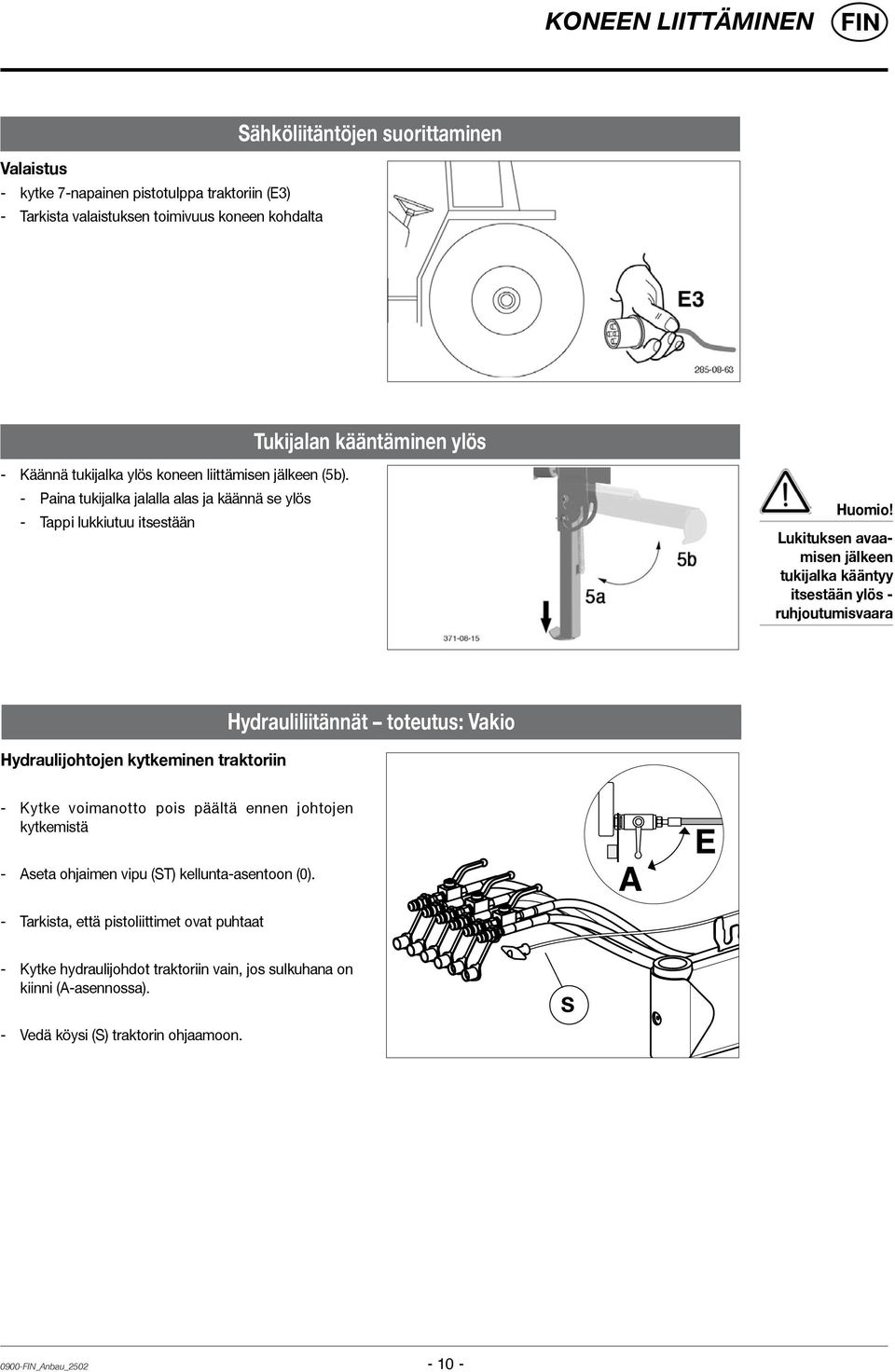

10 KONEEN LIITTÄMINEN Valaistus - kytke 7-napainen pistotulppa traktoriin (E3) - Tarkista valaistuksen toimivuus koneen kohdalta Sähköliitäntöjen suorittaminen Tukijalan kääntäminen ylös - Käännä tukijalka ylös koneen liittämisen jälkeen (5b). - Paina tukijalka jalalla alas ja käännä se ylös - Tappi lukkiutuu itsestään Huomio! Lukituksen avaamisen jälkeen tukijalka kääntyy itsestään ylös - ruhjoutumisvaara Hydraulijohtojen kytkeminen traktoriin Hydrauliliitännät toteutus: Vakio - Kytke voimanotto pois päältä ennen johtojen kytkemistä - Aseta ohjaimen vipu (ST) kellunta-asentoon (0). - Tarkista, että pistoliittimet ovat puhtaat - Kytke hydraulijohdot traktoriin vain, jos sulkuhana on kiinni (A-asennossa). S - Vedä köysi (S) traktorin ohjaamoon _Anbau_

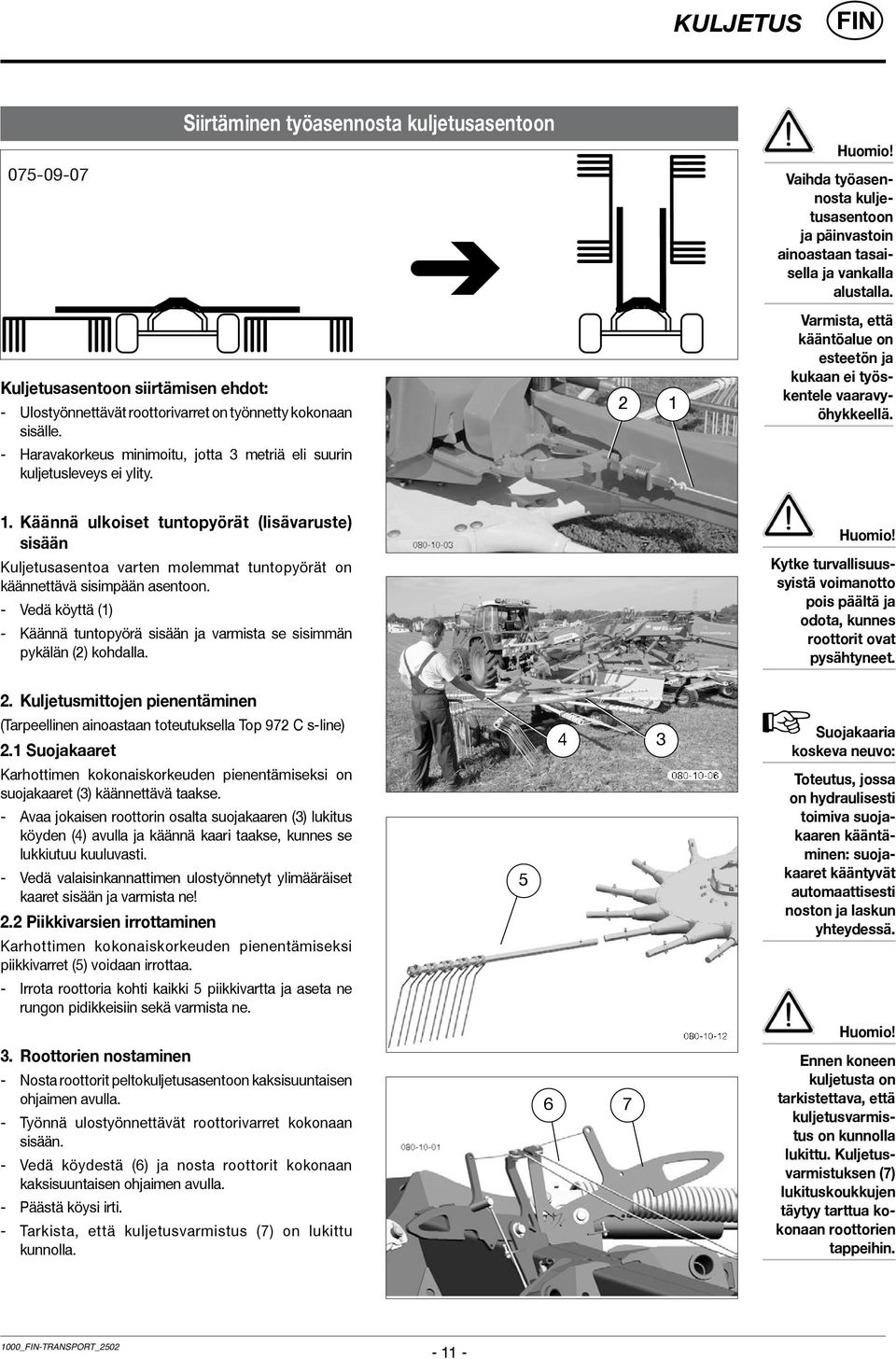

11 KULJETUS Siirtäminen työasennosta kuljetusasentoon Huomio! Vaihda työasennosta kuljetusasentoon ja päinvastoin ainoastaan tasaisella ja vankalla alustalla. Kuljetusasentoon siirtämisen ehdot: - Ulostyönnettävät roottorivarret on työnnetty kokonaan sisälle. - Haravakorkeus minimoitu, jotta 3 metriä eli suurin kuljetusleveys ei ylity. 2 1 Varmista, että kääntöalue on esteetön ja kukaan ei työskentele vaaravyöhykkeellä. 1. Käännä ulkoiset tuntopyörät (lisävaruste) sisään Kuljetusasentoa varten molemmat tuntopyörät on käännettävä sisimpään asentoon. - Vedä köyttä (1) - Käännä tuntopyörä sisään ja varmista se sisimmän pykälän (2) kohdalla. Huomio! Kytke turvallisuussyistä voimanotto pois päältä ja odota, kunnes roottorit ovat pysähtyneet. 2. Kuljetusmittojen pienentäminen (Tarpeellinen ainoastaan toteutuksella Top 972 C s-line) 2.1 Suojakaaret Karhottimen kokonaiskorkeuden pienentämiseksi on suojakaaret (3) käännettävä taakse. - Avaa jokaisen roottorin osalta suojakaaren (3) lukitus köyden (4) avulla ja käännä kaari taakse, kunnes se lukkiutuu kuuluvasti. - Vedä valaisinkannattimen ulostyönnetyt ylimääräiset kaaret sisään ja varmista ne! 2.2 Piikkivarsien irrottaminen Karhottimen kokonaiskorkeuden pienentämiseksi piikkivarret (5) voidaan irrottaa. - Irrota roottoria kohti kaikki 5 piikkivartta ja aseta ne rungon pidikkeisiin sekä varmista ne. 3. Roottorien nostaminen - Nosta roottorit peltokuljetusasentoon kaksisuuntaisen ohjaimen avulla. - Työnnä ulostyönnettävät roottorivarret kokonaan sisään. - Vedä köydestä (6) ja nosta roottorit kokonaan kaksisuuntaisen ohjaimen avulla. - Päästä köysi irti. - Tarkista, että kuljetusvarmistus (7) on lukittu kunnolla Suojakaaria koskeva neuvo: Toteutus, jossa on hydraulisesti toimiva suojakaaren kääntäminen: suojakaaret kääntyvät automaattisesti noston ja laskun yhteydessä. Huomio! Ennen koneen kuljetusta on tarkistettava, että kuljetusvarmistus on kunnolla lukittu. Kuljetusvarmistuksen (7) lukituskoukkujen täytyy tarttua kokonaan roottorien tappeihin. 1000_-TRANSPORT_

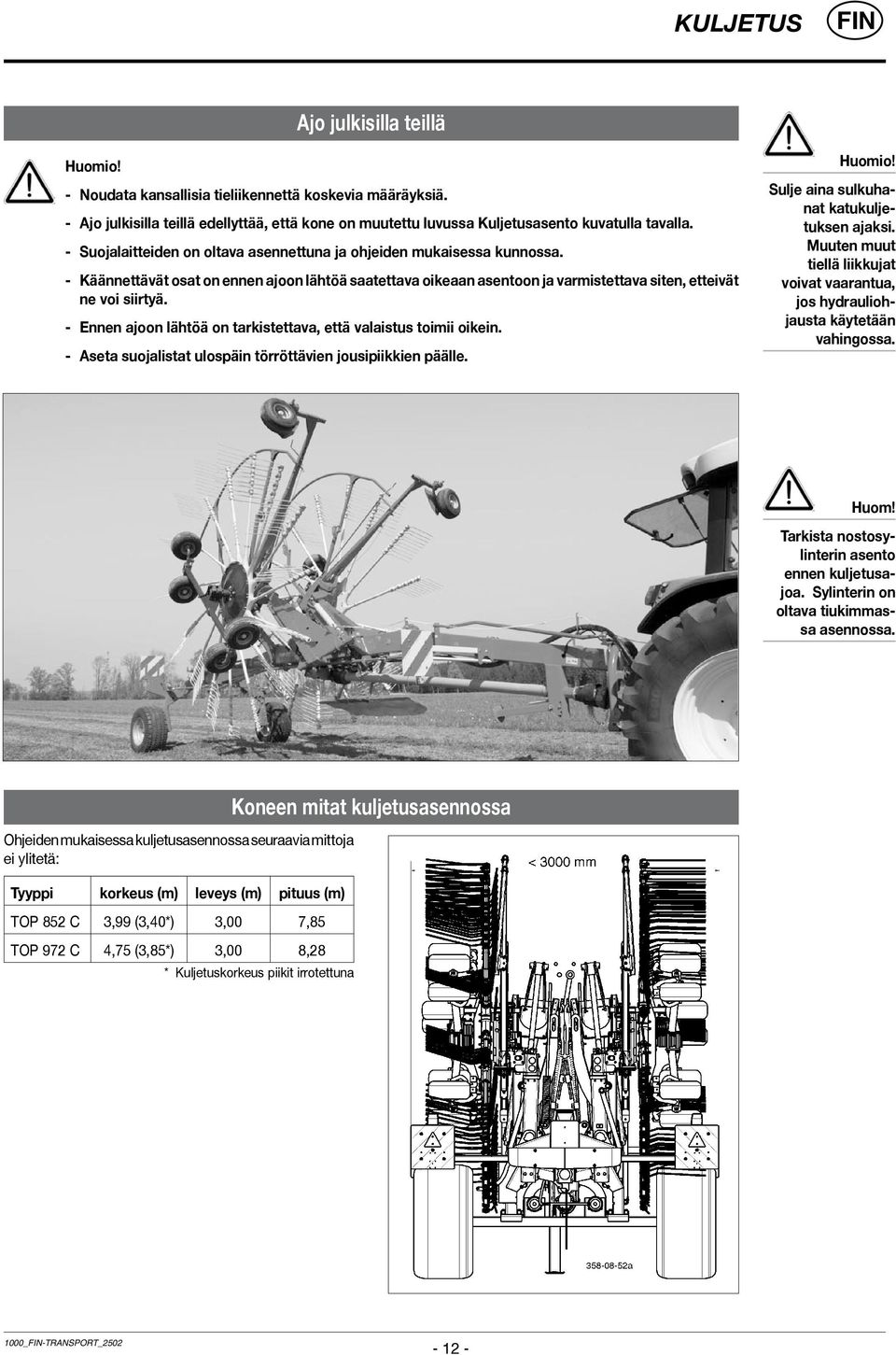

12 KULJETUS Ajo julkisilla teillä Huomio! - Noudata kansallisia tieliikennettä koskevia määräyksiä. - Ajo julkisilla teillä edellyttää, että kone on muutettu luvussa Kuljetusasento kuvatulla tavalla. - Suojalaitteiden on oltava asennettuna ja ohjeiden mukaisessa kunnossa. - Käännettävät osat on ennen ajoon lähtöä saatettava oikeaan asentoon ja varmistettava siten, etteivät ne voi siirtyä. - Ennen ajoon lähtöä on tarkistettava, että valaistus toimii oikein. - Aseta suojalistat ulospäin törröttävien jousipiikkien päälle. Huomio! Sulje aina sulkuhanat katukuljetuksen ajaksi. Muuten muut tiellä liikkujat voivat vaarantua, jos hydrauliohjausta käytetään vahingossa. Huom! Tarkista nostosylinterin asento ennen kuljetusajoa. Sylinterin on oltava tiukimmassa asennossa. Ohjeiden mukaisessa kuljetusasennossa seuraavia mittoja ei ylitetä: Tyyppi korkeus (m) leveys (m) pituus (m) TOP 852 C 3,99 (3,40*) 3,00 7,85 TOP 972 C 4,75 (3,85*) 3,00 8,28 * Kuljetuskorkeus piikit irrotettuna Koneen mitat kuljetusasennossa 1000_-TRANSPORT_

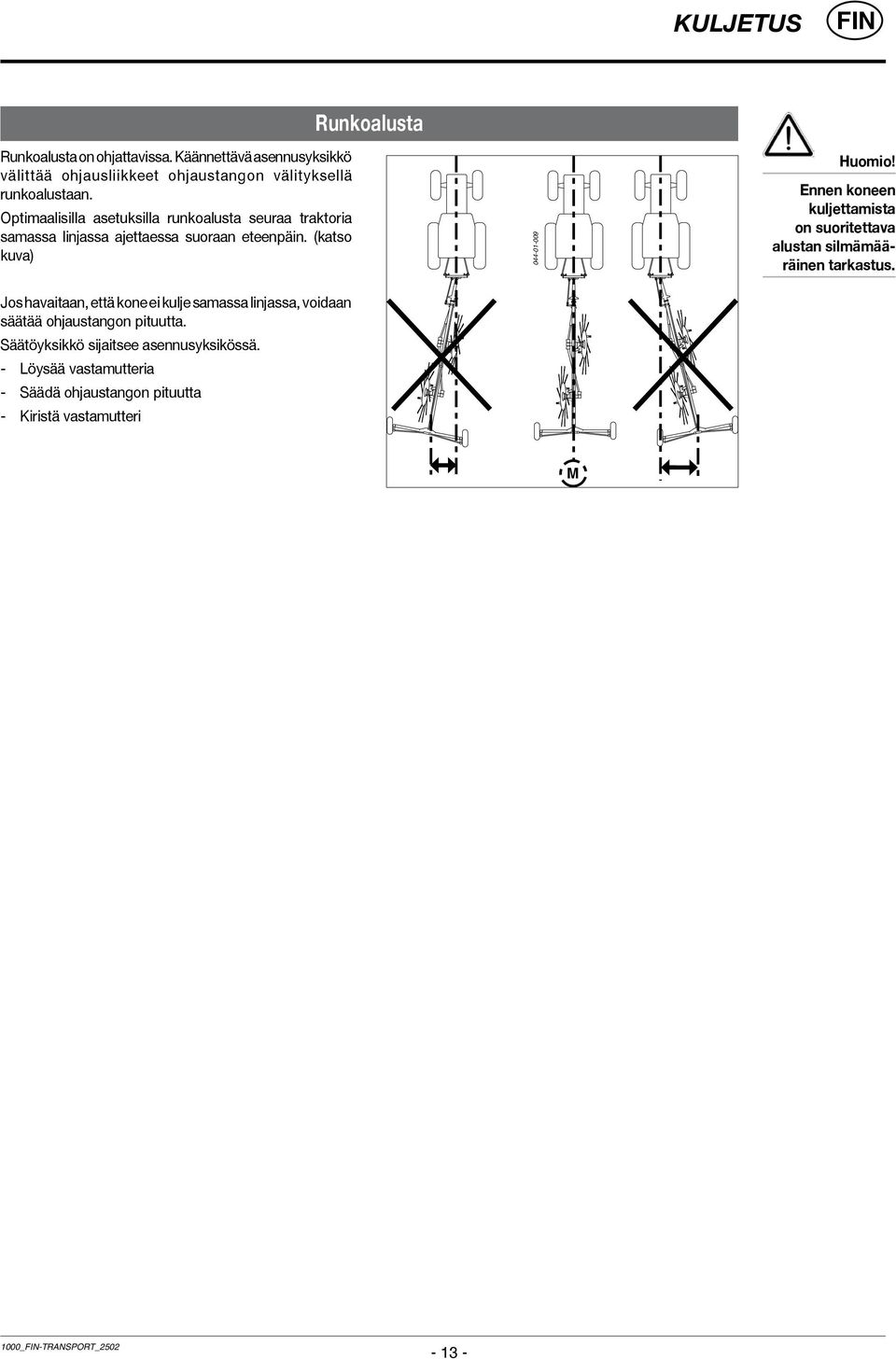

13 KULJETUS Runkoalusta on ohjattavissa. Käännettävä asennusyksikkö välittää ohjausliikkeet ohjaustangon välityksellä runkoalustaan. Optimaalisilla asetuksilla runkoalusta seuraa traktoria samassa linjassa ajettaessa suoraan eteenpäin. (katso kuva) Jos havaitaan, että kone ei kulje samassa linjassa, voidaan säätää ohjaustangon pituutta. Säätöyksikkö sijaitsee asennusyksikössä. - Löysää vastamutteria - Säädä ohjaustangon pituutta - Kiristä vastamutteri Runkoalusta Huomio! Ennen koneen kuljettamista on suoritettava alustan silmämääräinen tarkastus. M 1000_-TRANSPORT_

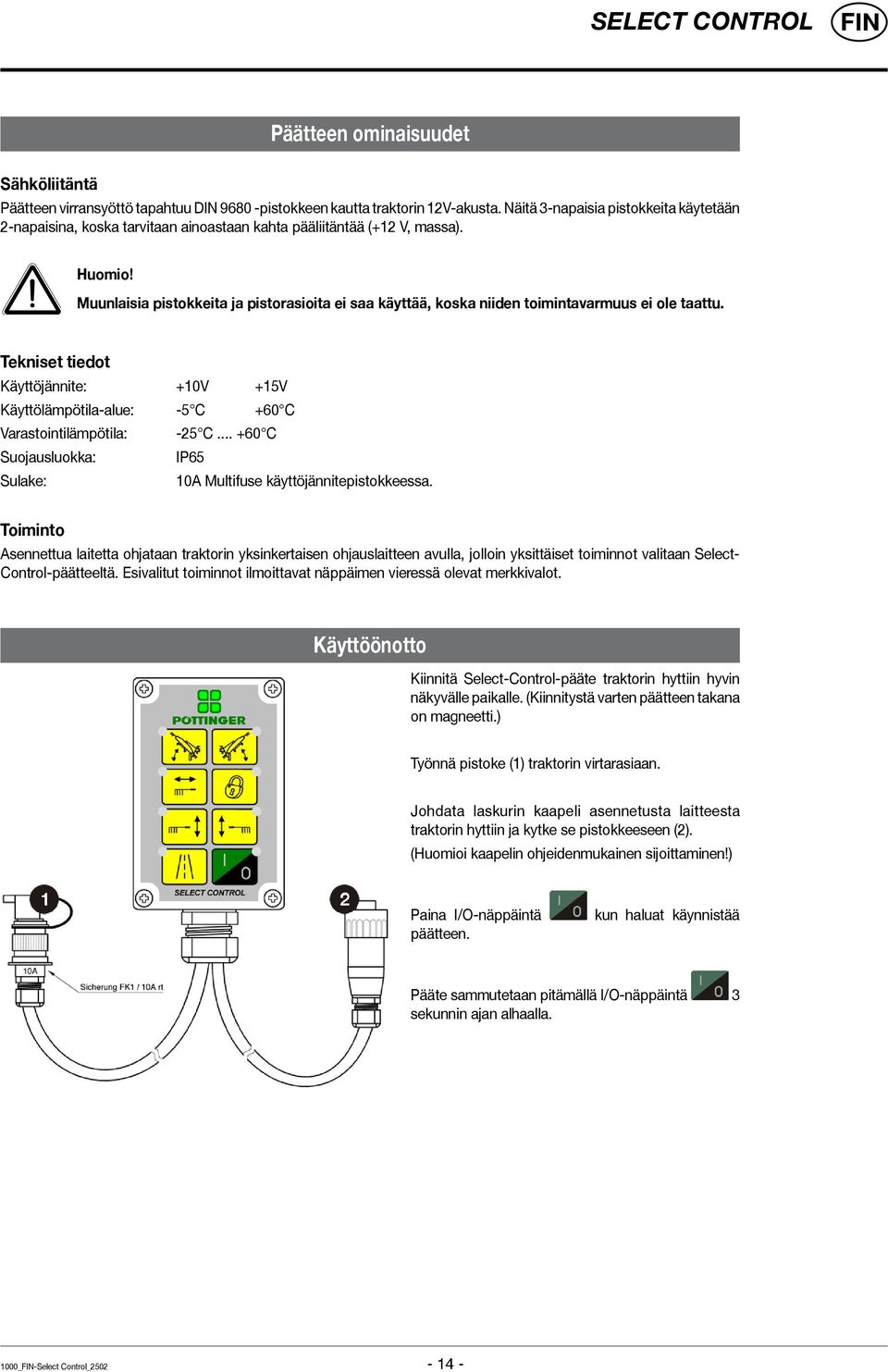

14 Select control Sähköliitäntä Päätteen ominaisuudet Päätteen virransyöttö tapahtuu DIN pistokkeen kautta traktorin 12V-akusta. Näitä 3-napaisia pistokkeita käytetään 2-napaisina, koska tarvitaan ainoastaan kahta pääliitäntää (+12 V, massa). Huomio! Muunlaisia pistokkeita ja pistorasioita ei saa käyttää, koska niiden toimintavarmuus ei ole taattu. Tekniset tiedot Käyttöjännite: +10V +15V Käyttölämpötila-alue: -5 C +60 C Varastointilämpötila: -25 C C Suojausluokka: IP65 Sulake: 10A Multifuse käyttöjännitepistokkeessa. Toiminto Asennettua laitetta ohjataan traktorin yksinkertaisen ohjauslaitteen avulla, jolloin yksittäiset toiminnot valitaan Select- Control-päätteeltä. Esivalitut toiminnot ilmoittavat näppäimen vieressä olevat merkkivalot. Käyttöönotto Kiinnitä Select-Control-pääte traktorin hyttiin hyvin näkyvälle paikalle. (Kiinnitystä varten päätteen takana on magneetti.) Työnnä pistoke (1) traktorin virtarasiaan. Johdata laskurin kaapeli asennetusta laitteesta traktorin hyttiin ja kytke se pistokkeeseen (2). (Huomioi kaapelin ohjeidenmukainen sijoittaminen!) Paina I/O-näppäintä päätteen. kun haluat käynnistää Pääte sammutetaan pitämällä I/O-näppäintä 3 sekunnin ajan alhaalla. 1000_-Select Control_

15 Select control Käyttöliittymä Painikkeiden merkitys a Merkkivalo (painikkeiden a-i vieressä b c d vasemmanpuoleisen roottoriyksikön esivalinta oikeanpuoleisen roottoriyksikön esivalinta Käsittelyleveys a b c e Kuljetusvarmistin f vasemmanpuoleisen roottorin niittokorkeus d e g oikeanpuoleisen roottorin niittokorkeus h i Katukuljetus Virtakytkin I/O f g Käyttöohjeet h i Valitse haluttu toiminto painamalla vastaavaa painiketta SELECT CONTROL Valitun toiminnon viereinen merkkivalo palaa Toiminnot Roottoriyksiköiden kääntäminen: + Traktorin ohjauslaite kääntää molemmat roottoriyksiköt asentojen Peltokuljetus ja Työasento välillä. ( ) Traktorin ohjauslaite kääntää valitun roottoriyksikön asentojen Peltokuljetus ja Työasento välillä. (Painamalla esivalintanäppäintä kahdesti valitaan molemmat roottoriyksiköt) Käsittelyleveys: Traktorin ohjaimen avulla voidaan säätää molempien roottoriyksiköiden käsittelyleveyttä. Toiminto on mahdollinen asennoissa Peltokuljetus ja Työasento Haravointikorkeuden säätäminen: + Traktorin ohjain säätää molempien roottoriyksiköiden haravointikorkeutta ( ) Traktorin ohjain säätää valitun roottoriyksikön haravointikorkeutta. (Painamalla esivalintanäppäintä kahdesti valitaan molemmat roottoriyksiköt) Katukuljetus: Traktorin ohjauslaite kääntää molemmat roottoriyksiköt asentojen Peltokuljetus ja Kuljetusasento välillä. Tämän toiminnon ehtona on asento Peltokuljetus Jos Peltokuljetus-asennossa vähittäiskäsittelyleveyttä ei ole asetettu, astuu voimaan ensin Käsittelyleveys-toiminto. Jos anturit ilmoittavat vähittäistä käsittelyleveyttä, kytkeytyy Katukuljetus-toiminto päälle. Toiminto kytkeytyy automaattisesti pois päältä, kun Peltokuljetus-asento on saavutettu. 1000_-Select Control_

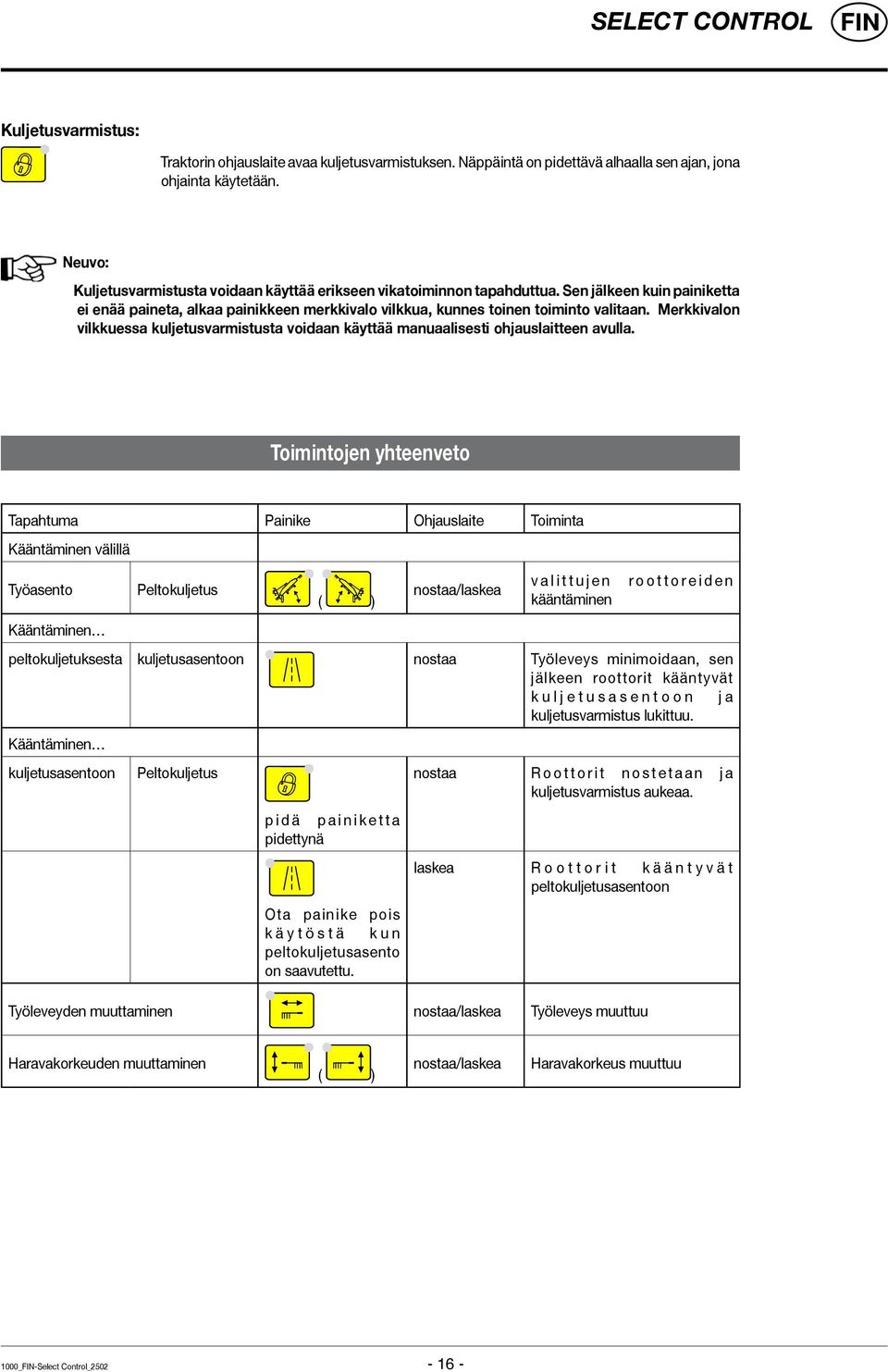

16 Select control Kuljetusvarmistus: Traktorin ohjauslaite avaa kuljetusvarmistuksen. Näppäintä on pidettävä alhaalla sen ajan, jona ohjainta käytetään. Neuvo: Kuljetusvarmistusta voidaan käyttää erikseen vikatoiminnon tapahduttua. Sen jälkeen kuin painiketta ei enää paineta, alkaa painikkeen merkkivalo vilkkua, kunnes toinen toiminto valitaan. Merkkivalon vilkkuessa kuljetusvarmistusta voidaan käyttää manuaalisesti ohjauslaitteen avulla. Toimintojen yhteenveto Tapahtuma Painike Ohjauslaite Toiminta Kääntäminen välillä Työasento Kääntäminen Peltokuljetus ( ) nostaa/laskea v a l i t t u j e n kääntäminen r o o t t o r e i d e n peltokuljetuksesta kuljetusasentoon nostaa Työleveys minimoidaan, sen jälkeen roottorit kääntyvät k u l j e t u s a s e n t o o n j a kuljetusvarmistus lukittuu. Kääntäminen kuljetusasentoon Peltokuljetus p i d ä p a i n i k e t t a pidettynä Ota painike pois k ä y t ö s t ä k u n peltokuljetusasento on saavutettu. nostaa R o o t t o r i t n o s t e t a a n j a kuljetusvarmistus aukeaa. laskea R o o t t o r i t k ä ä n t y v ä t peltokuljetusasentoon Työleveyden muuttaminen nostaa/laskea Työleveys muuttuu Haravakorkeuden muuttaminen ( ) nostaa/laskea Haravakorkeus muuttuu 1000_-Select Control_

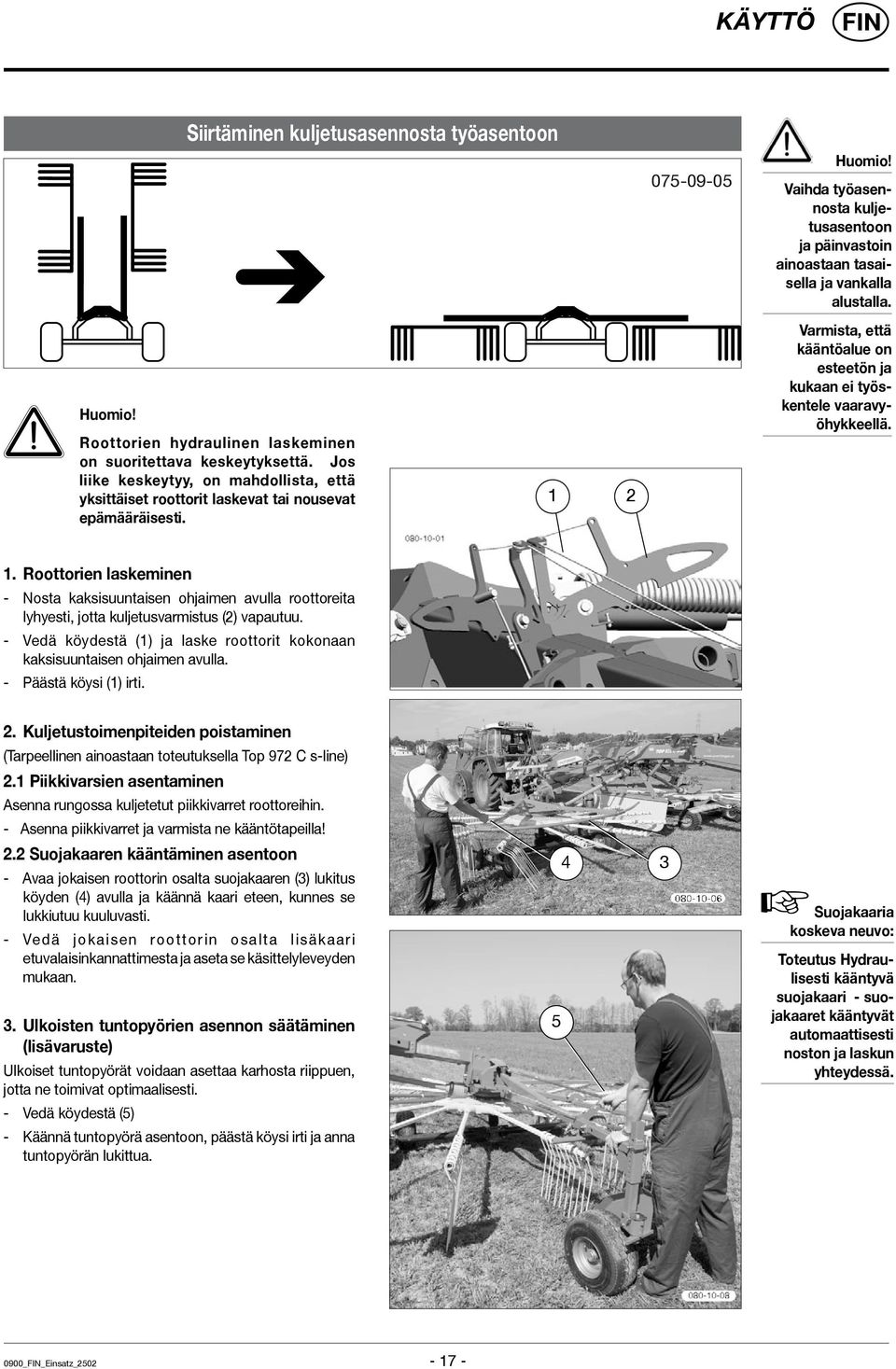

17 KÄYTTÖ Huomio! Siirtäminen kuljetusasennosta työasentoon Roottorien hydraulinen laskeminen on suoritettava keskeytyksettä. Jos liike keskeytyy, on mahdollista, että yksittäiset roottorit laskevat tai nousevat epämääräisesti Huomio! Vaihda työasennosta kuljetusasentoon ja päinvastoin ainoastaan tasaisella ja vankalla alustalla. Varmista, että kääntöalue on esteetön ja kukaan ei työskentele vaaravyöhykkeellä. 1. Roottorien laskeminen - Nosta kaksisuuntaisen ohjaimen avulla roottoreita lyhyesti, jotta kuljetusvarmistus (2) vapautuu. - Vedä köydestä (1) ja laske roottorit kokonaan kaksisuuntaisen ohjaimen avulla. - Päästä köysi (1) irti. 2. Kuljetustoimenpiteiden poistaminen (Tarpeellinen ainoastaan toteutuksella Top 972 C s-line) 2.1 Piikkivarsien asentaminen Asenna rungossa kuljetetut piikkivarret roottoreihin. - Asenna piikkivarret ja varmista ne kääntötapeilla! 2.2 Suojakaaren kääntäminen asentoon - Avaa jokaisen roottorin osalta suojakaaren (3) lukitus köyden (4) avulla ja käännä kaari eteen, kunnes se lukkiutuu kuuluvasti. - Vedä jokaisen roottorin osalta lisäkaari etuvalaisinkannattimesta ja aseta se käsittelyleveyden mukaan. 3. Ulkoisten tuntopyörien asennon säätäminen (lisävaruste) Ulkoiset tuntopyörät voidaan asettaa karhosta riippuen, jotta ne toimivat optimaalisesti. - Vedä köydestä (5) - Käännä tuntopyörä asentoon, päästä köysi irti ja anna tuntopyörän lukittua Suojakaaria koskeva neuvo: Toteutus Hydraulisesti kääntyvä suojakaari - suojakaaret kääntyvät automaattisesti noston ja laskun yhteydessä Einsatz_

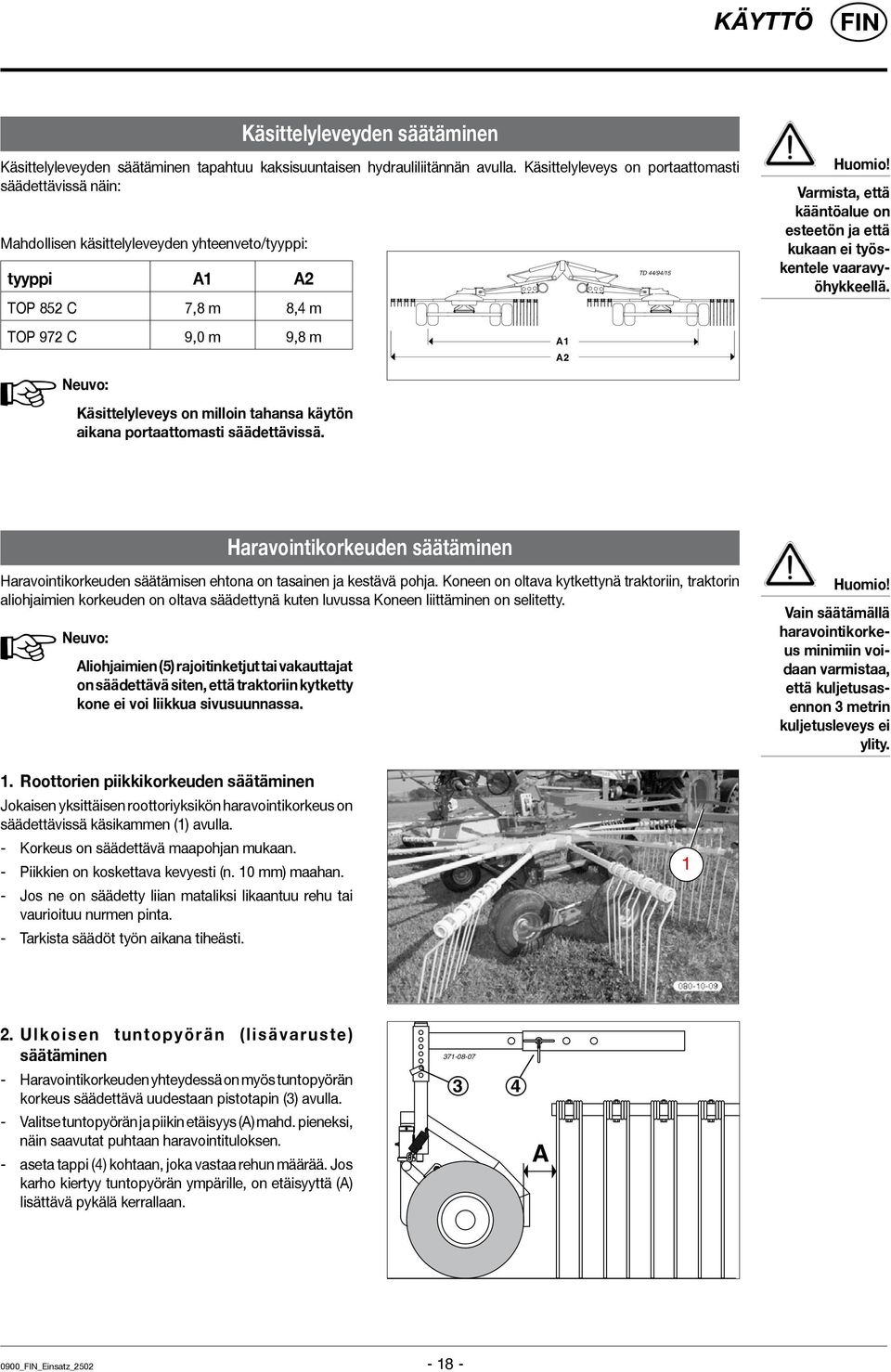

18 KÄYTTÖ Käsittelyleveyden säätäminen Käsittelyleveyden säätäminen tapahtuu kaksisuuntaisen hydrauliliitännän avulla. Käsittelyleveys on portaattomasti säädettävissä näin: Mahdollisen käsittelyleveyden yhteenveto/tyyppi: tyyppi A1 A2 TOP 852 C 7,8 m 8,4 m TD 44/94/15 Huomio! Varmista, että kääntöalue on esteetön ja että kukaan ei työskentele vaaravyöhykkeellä. TOP 972 C 9,0 m 9,8 m A1 A2 Neuvo: Käsittelyleveys on milloin tahansa käytön aikana portaattomasti säädettävissä. Haravointikorkeuden säätäminen Haravointikorkeuden säätämisen ehtona on tasainen ja kestävä pohja. Koneen on oltava kytkettynä traktoriin, traktorin aliohjaimien korkeuden on oltava säädettynä kuten luvussa Koneen liittäminen on selitetty. Neuvo: Aliohjaimien (5) rajoitinketjut tai vakauttajat on säädettävä siten, että traktoriin kytketty kone ei voi liikkua sivusuunnassa. Huomio! Vain säätämällä haravointikorkeus minimiin voidaan varmistaa, että kuljetusasennon 3 metrin kuljetusleveys ei ylity. 1. Roottorien piikkikorkeuden säätäminen Jokaisen yksittäisen roottoriyksikön haravointikorkeus on säädettävissä käsikammen (1) avulla. - Korkeus on säädettävä maapohjan mukaan. - Piikkien on koskettava kevyesti (n. 10 mm) maahan. - Jos ne on säädetty liian mataliksi likaantuu rehu tai vaurioituu nurmen pinta. - Tarkista säädöt työn aikana tiheästi Ulkoisen tuntopyörän (lisävaruste) säätäminen - Haravointikorkeuden yhteydessä on myös tuntopyörän korkeus säädettävä uudestaan pistotapin (3) avulla. - Valitse tuntopyörän ja piikin etäisyys (A) mahd. pieneksi, näin saavutat puhtaan haravointituloksen. - aseta tappi (4) kohtaan, joka vastaa rehun määrää. Jos karho kiertyy tuntopyörän ympärille, on etäisyyttä (A) lisättävä pykälä kerrallaan A 0900 Einsatz_

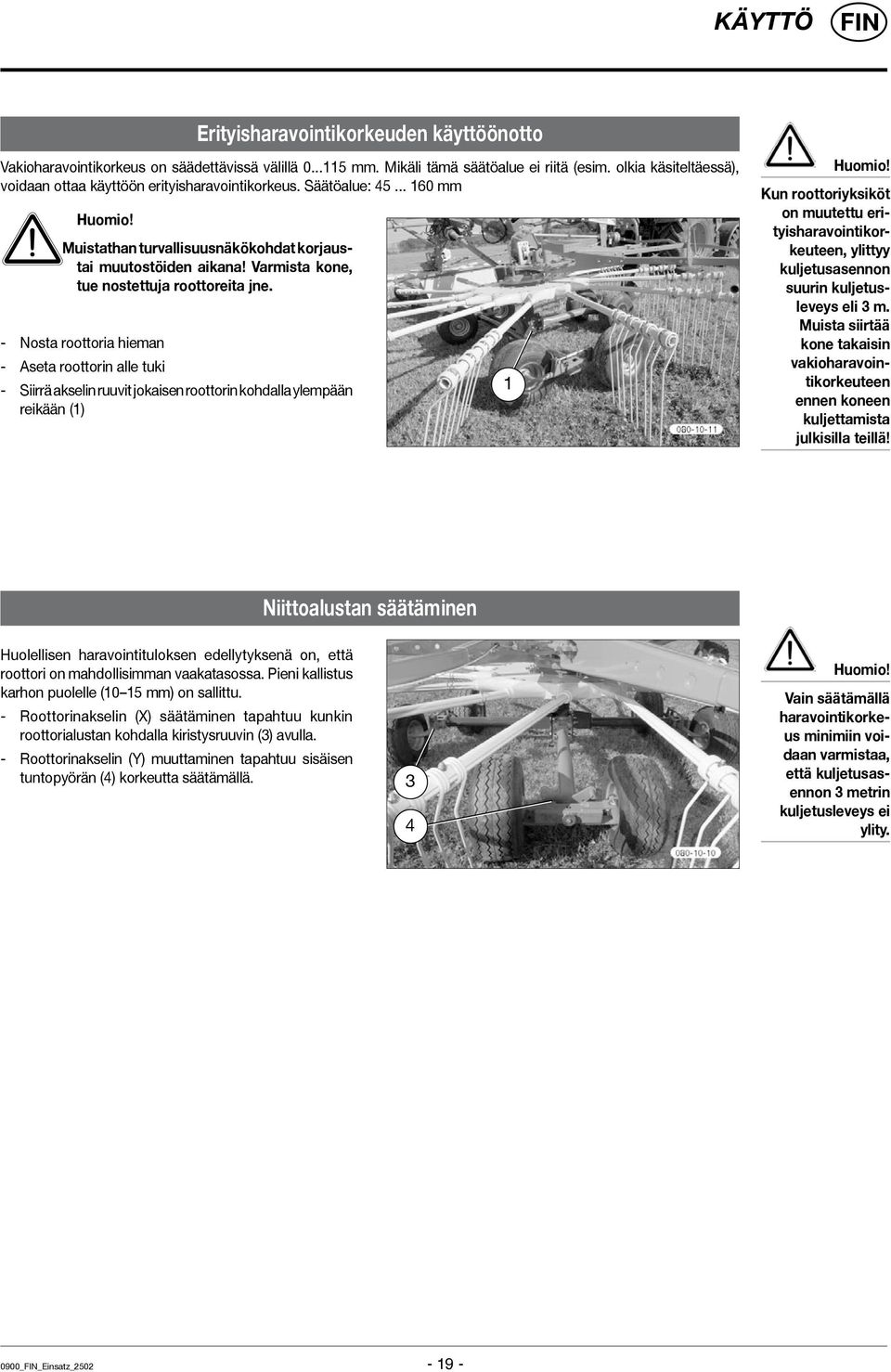

19 KÄYTTÖ Erityisharavointikorkeuden käyttöönotto Vakioharavointikorkeus on säädettävissä välillä mm. Mikäli tämä säätöalue ei riitä (esim. olkia käsiteltäessä), voidaan ottaa käyttöön erityisharavointikorkeus. Säätöalue: mm Huomio! Muistathan turvallisuusnäkökohdat korjaustai muutostöiden aikana! Varmista kone, tue nostettuja roottoreita jne. - Nosta roottoria hieman - Aseta roottorin alle tuki - Siirrä akselin ruuvit jokaisen roottorin kohdalla ylempään reikään (1) 1 Huomio! Kun roottoriyksiköt on muutettu erityisharavointikorkeuteen, ylittyy kuljetusasennon suurin kuljetusleveys eli 3 m. Muista siirtää kone takaisin vakioharavointikorkeuteen ennen koneen kuljettamista julkisilla teillä! Niittoalustan säätäminen Huolellisen haravointituloksen edellytyksenä on, että roottori on mahdollisimman vaakatasossa. Pieni kallistus karhon puolelle (10 15 mm) on sallittu. - Roottorinakselin (X) säätäminen tapahtuu kunkin roottorialustan kohdalla kiristysruuvin (3) avulla. - Roottorinakselin (Y) muuttaminen tapahtuu sisäisen tuntopyörän (4) korkeutta säätämällä. 3 4 Huomio! Vain säätämällä haravointikorkeus minimiin voidaan varmistaa, että kuljetusasennon 3 metrin kuljetusleveys ei ylity Einsatz_

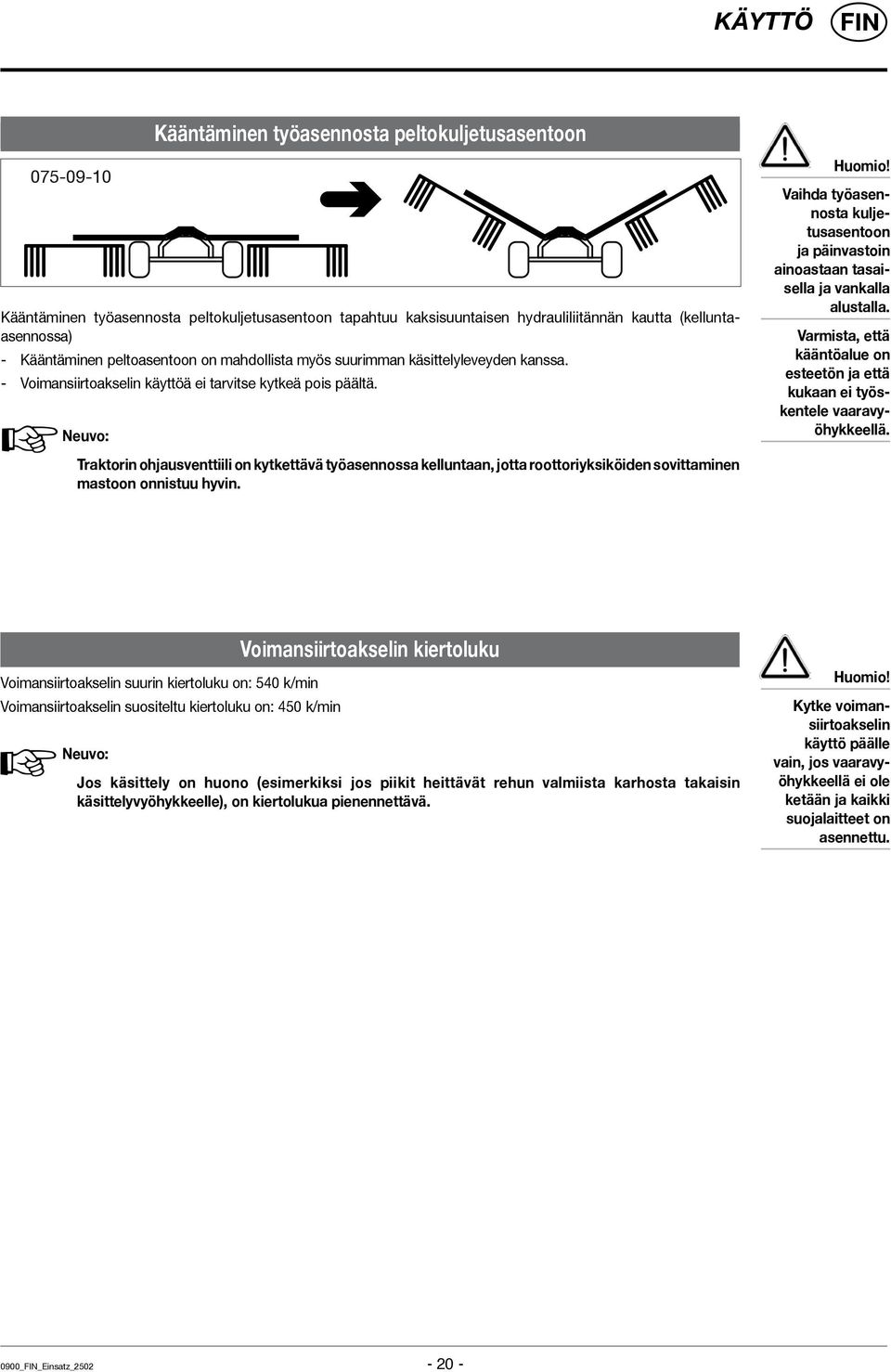

20 KÄYTTÖ Kääntäminen työasennosta peltokuljetusasentoon Kääntäminen työasennosta peltokuljetusasentoon tapahtuu kaksisuuntaisen hydrauliliitännän kautta (kelluntaasennossa) - Kääntäminen peltoasentoon on mahdollista myös suurimman käsittelyleveyden kanssa. - Voimansiirtoakselin käyttöä ei tarvitse kytkeä pois päältä. Neuvo: Traktorin ohjausventtiili on kytkettävä työasennossa kelluntaan, jotta roottoriyksiköiden sovittaminen mastoon onnistuu hyvin. Huomio! Vaihda työasennosta kuljetusasentoon ja päinvastoin ainoastaan tasaisella ja vankalla alustalla. Varmista, että kääntöalue on esteetön ja että kukaan ei työskentele vaaravyöhykkeellä. Voimansiirtoakselin suurin kiertoluku on: 540 k/min Voimansiirtoakselin suositeltu kiertoluku on: 450 k/min Voimansiirtoakselin kiertoluku Neuvo: Jos käsittely on huono (esimerkiksi jos piikit heittävät rehun valmiista karhosta takaisin käsittelyvyöhykkeelle), on kiertolukua pienennettävä. Huomio! Kytke voimansiirtoakselin käyttö päälle vain, jos vaaravyöhykkeellä ei ole ketään ja kaikki suojalaitteet on asennettu Einsatz_

21 TD 33/97/2 Käyttö rinteessä Ole varovainen kääntyessäsi rinteessä! Roottoriyksikköjen paino (G) vaikuttaa traktorin ajo-ominaisuuksiin. Tämä voi johtaa vaarallisiin tilanteisiin erityisesti rinteissä. Kone saattaa kaatua kun roottoriyksikköjä nostetaan hydrauliikalla, - rinteeseen nähden ylöspäin asetettu roottoriyksikkö kääntyy aina ensin ylös, mikä aiheuttaa epätasaisen painojakauman (G), Turvallisuutta koskeva neuvo Vähennä vauhtia riittävästi kaarreajon aikana. Rinteessä on parempi peruuttaa kuin yrittää uskaliasta kääntymistä. TD 33/97/1 G kaarreajon aikana roottoriyksikköjen ollessa ylös nostettuina Hangfahrt_

22 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Yleisiä huolto-ohjeita Noudata alla olevia ohjeita, jotta kone pysyy kauan hyvässä kunnossa. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Niittoterien ruuviliitokset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien käytön aiheuttamista vahingoista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Koneen säilytys ulkona Jos kone jätetään pitemmäksi ajaksi ulos, männänvarret on puhdistettava ja voideltava. TD 49/93/2 Talvisäilytys FETT - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa paljaat osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. Voimansiirtoakseli - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huolto-ohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos puhdistettaessa käytetään liian suurta painetta, voi syntyä maalivaurioita. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkujen on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. 0400_-Allgemeine-Wartung_BA

23 HUOLTO Vaihteisto Öljyn määrä: 1 litraa SAE 90 Öljyntason tarkistus: Öljytaso on oikein, jos vaihteistoöljy ulottuu tasoruuviin (1) asti. Öljynvaihto: viimeistään 500 ha välein. Varo! Sammuta moottori ja vedä avain lukosta ennen huolto- tai korjaustöiden aloittamista. Ajorunko Ohjausakselin säätäminen: Vain, jos ajorunko ei kulje samassa linjassa traktorin perässä ajettaessa suoraan eteenpäin. - Ohjausakselin säätö tapahtuu karan (2) kohdalla. 2 Jousipiikit Tarkista jousipiikkien kiinnitysruuvit (S) ensimmäisen 10 käyttötunnin jälkeen ja kiristä ne tarvittaessa. Ulkoisten piikkien (ZA) kohdalle asennetaan ylimääräinen välikappale (U). Tarvitaan pidempiä ruuveja (pituus: 80 mm) S U ZA Renkaat Renkaat Yksikkö Ilmanpaine Alusta 18,5 x 8,5-8 (6PR) 1,2 bar roottori 380 / ,5 bar Wartung_

24 HUOLTO Roottoriyksikkö Piikkivarren vaihtaminen - Löysää M12-muttereita - Irrota M12x110-ruuvit Piikkivarsien laakerihylsyn vaihtaminen Pitkän käytön jälkeen piikkivarsien laakerihylsyt voivat kulua. Laakerihylsyt (3) on vaihdettava, jos hylsyn kaulus (1) on ohuempi kuin 1 mm. 1 - Vedä piikkivarsi ulos - Peiteläpät (A) irtoavat samalla Laakerihylsyjen vaihtaminen: - Irrota piikkivarsi - Vedä piikkivarren vastalaakeri (2) eteenpäin pois. - Vaihda laakerihylsy (3) uuteen (Neuvo: Huomioi asennuksen yhteydessä hylsyn nokan oikea asento!) - Tarvittaessa: vaihda sisäinen ohjausvarsi (B) - Voitele akseli ja hylsyt 2 3 Neuvo: B Käyräohjain VOITELUVÄLI: Suoritus: 50 h - Poista voiteluaukon kansi (4) - käännä roottoria, kunnes pääset voitelunippaan voiteluaukon kautta rasvapuristimen puristusta - pyöritä roottoria 360, jotta rasva voi tasoittua hyvin käyräohjaimeen - toista 3-4 kertaa - pane voiteluaukon kansi (4) paikalleen Huomioi kiristysnastojen asento! (kts. kohta B kuvassa ) - Aseta uusi piikkivarsi paikalleen - Kiristä ruuvit ja mutterit (kiristysmomentti: 121 Nm) - Aseta peiteläpät (A) piikkivarsien väliin Wartung_

25 HUOLTO Voitelukaavio 8 h FETT Varo! Sammuta moottori ja vedä avain lukosta ennen huolto- tai korjaustöiden aloittamista cm OIL (V) 0,3 Liter OIL (III) 1 J FETT 2x (IV) FETT 4x (IV) FETT 1x (IV) OIL 20 h OIL 3x (IV) FETT 2x (IV) FETT 3x (IV) FETT 1x (IV) FETT ( - Bj x (IV) FETT 20 h 0300 SCHMIERPLAN (286) 0,3 Liter OIL (III) 1 J cm OIL (V) Wartung_

26 TEKNISET TIEDOT Tekniset tiedot Osan nimi TOP 852 C s-line (Type 2501) TOP 972 C s-line (Type 2502) Roottoreiden lukumäärä 2 2 Piikkivarsien määrä roottoria kohti Työleveys 7,8-8,4 m 9,0-9,8 m Koneen leveys työasennossa 7,8-8,4 m 9,0-9,8 m Kuljetusleveys roottorit ylhäällä 3,0 m 3,0 m Työpituus 7,85 m 8,28 m Kuljetuspituus 7,85 m 8,28 m Kuljetuskorkeus, roottorit ylhäällä 3,99 m (3,40 m *) 4,75 m (3,85 m *) Tarvittava teho alk. 37 KW (50 PS) alk. 37 KW (50 PS) Paino voimansiirtoakseleineen 2990 KG 3480 KG Voimansiirtoakselin suurin pyörimisnopeus 540 U/min 540 U/min Roottoreiden renkaat 18,5 x 8,5-8 6PR 18,5 x 8,5-8 6PR 1,2 bar 1,2 bar 380 / A8 380 / A8 Alustan renkaat enintään 40 km/h asti: 1,5 bar enintään 40 km/h asti: 1,5 bar yli 40 km/h: vähint. 1,8 bar yli 40 km/h: vähint. 1,8 bar Suuri sallittu nopeus 30 km/h 30 km/h Melutaso 84,8 db(a) 84,8 db(a) Kaikki tiedot sitoumuksetta * piikkivarsi irrotettuna Roottoriharavan määräysten mukainen käyttö Roottoriharava on tarkoitettu yksinomaan tavanomaiseen maataloustyöhön. Viher- ja kuivarehun, siilorehun ja oljen haravointiin. Kaikki muu käyttö ei ole asianmukaista käyttöä. Tällaisesta käytöstä aiheutuvista vaurioista ei valmistaja vastaa; käytöstä vastaa yksinomaan omistaja. * Asianmukaiseen käyttöön kuuluu myös huolto- ja korjaustöiden tekeminen valmistajan antamien ohjeiden mukaan. Tyyppikilpi Alustan numero on merkitty viereisen kuvan mukaiseen tyyppikilpeen. Muista aina ilmoittaa alustan numero, muuten takuutapauksia, kysymyksiä ja varaosatilauksia ei voida käsitellä. Muista merkitä alustan numero käyttöoppaan kansilehteen heti ajoneuvon/laitteen luovutuksen jälkeen TECHN. DATEN_
