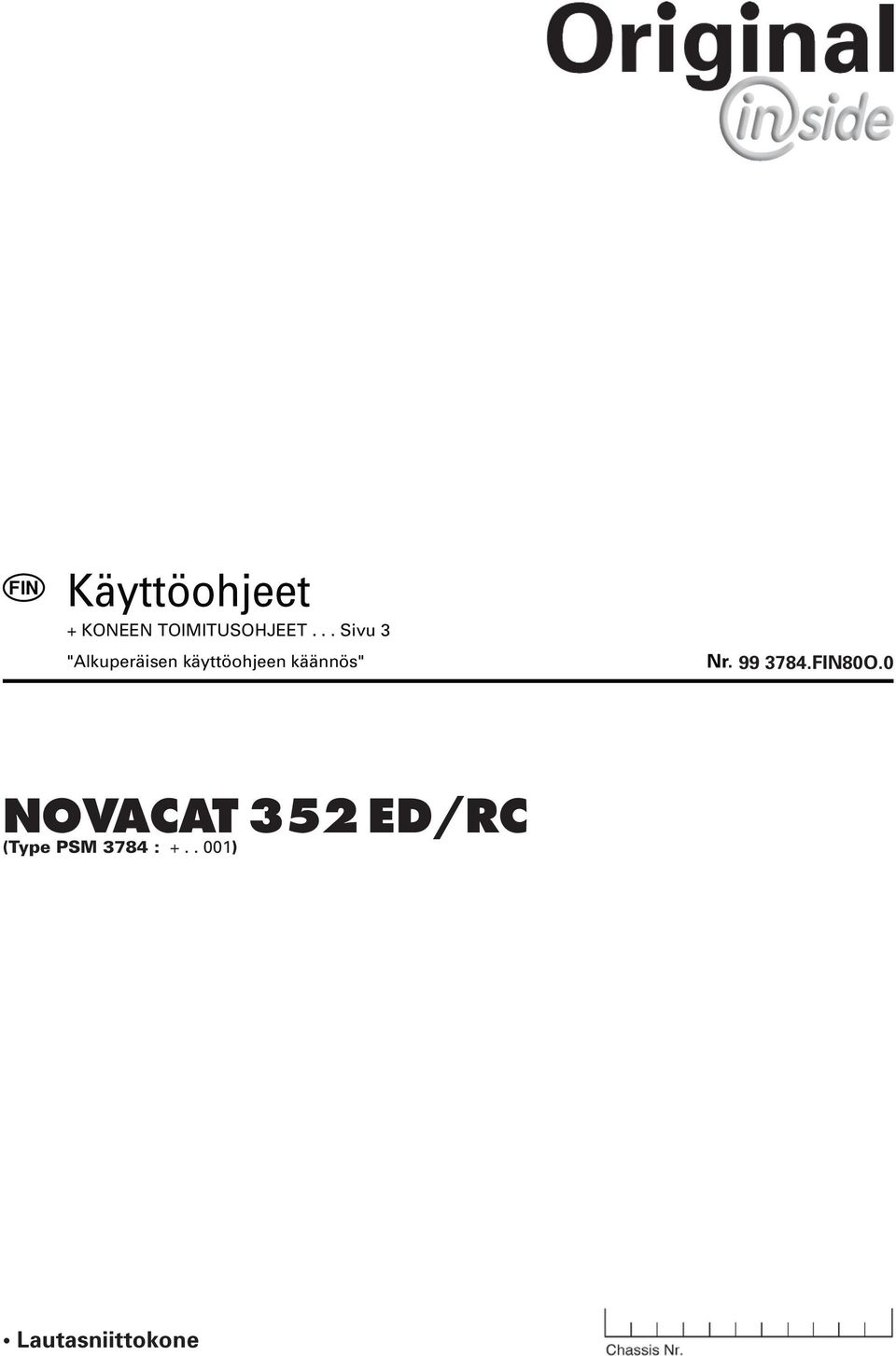

1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr O.0 NOVACAT 352 ED/RC (Type PSM 3784 : ) Lautasniittokone

2 Pöttinger - luottamus lähentää, jo vuodesta 1871 Laatuun panostaminen kannattaa. Siksi valmistamme tuotteemme korkeimpien laatunormien mukaan, joita sisäinen laadunvalvontamme ja liikejohtomme valvovat jatkuvasti. Koneidemme turvallisuus, moitteeton toimivuus, paras laatu ja ehdoton luotettavuus käytössä ovat ydinosaamistamme, josta otamme vastuun. Tässä käyttöoppaassa ja tuotteessa voi olla eroja, koska tuotekehityksemme etenee tauotta. Sen vuoksi oppaan tietojen, kuvien ja kuvausten perusteella ei voida esittää vaatimuksia. Koneesi tiettyyn ominaisuuteen liittyviä sitovia tietoja voit tilata vastaavasta jälleenmyyntiliikkeestä. Pyydämme ymmärtämään, että toimituksen laajuus voi aina muuttua muodon, varusteiden ja tekniikan osalta. Asiakirjojen jopa osittainen monistaminen tai kääntäminen edellyttää yhtiön ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. kirjallista lupaa. Kaikki tekijänoikeuslain mukaiset oikeudet pidätetään firmalle Alois Pöttinger Maschinenfabrik Ges.m.b.H. Alois Pöttinger Maschinenfabrik Ges.m.b.H 31. lokakuuta 2012 Tuotevastuu, tiedotusvastuu Tuotevastuun mukaan valmistajan ja jälleenmyyjän velvollisuutena laitteita myytäessä on luovuttaa käyttöopas ja kouluttaa asiakasta koneen käyttöön viittaamalla käyttö-, turvallisuus- ja huolto-ohjeisiin. Todistukseksi koneen ja käyttöoppaan ohjeiden mukaisesta luovuttamisesta on annettava kuitti. Tätä varten - asiakirja A on lähetettävä allekirjoitettuna firmalle Pöttinger - asiakirja B jää koneen luovuttaneelle jälleenmyyjälle. - asiakirja C annetaan asiakkaalle. Tuotevastuulain osalta jokainen maanviljelijä on yrittäjä. Tuotevastuulain mukaan esinevahinko on vahinko, jonka kone on aiheuttanut, mutta vahinko ei ole itse koneessa. Omavastuun osuus on 500 euroa. Tuotevastuulain mukaiset, yritystä koskevat esinevahingot eivät kuulu vastuun piiriin. Huom! Käyttöopas on annettava koneen seuraavalle omistajalle kun kone luovutetaan eteenpäin, ja koneen vastaanottajalle on annettava koulutusta viittaamalla yllä mainittuihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde 1300_-SEITE2

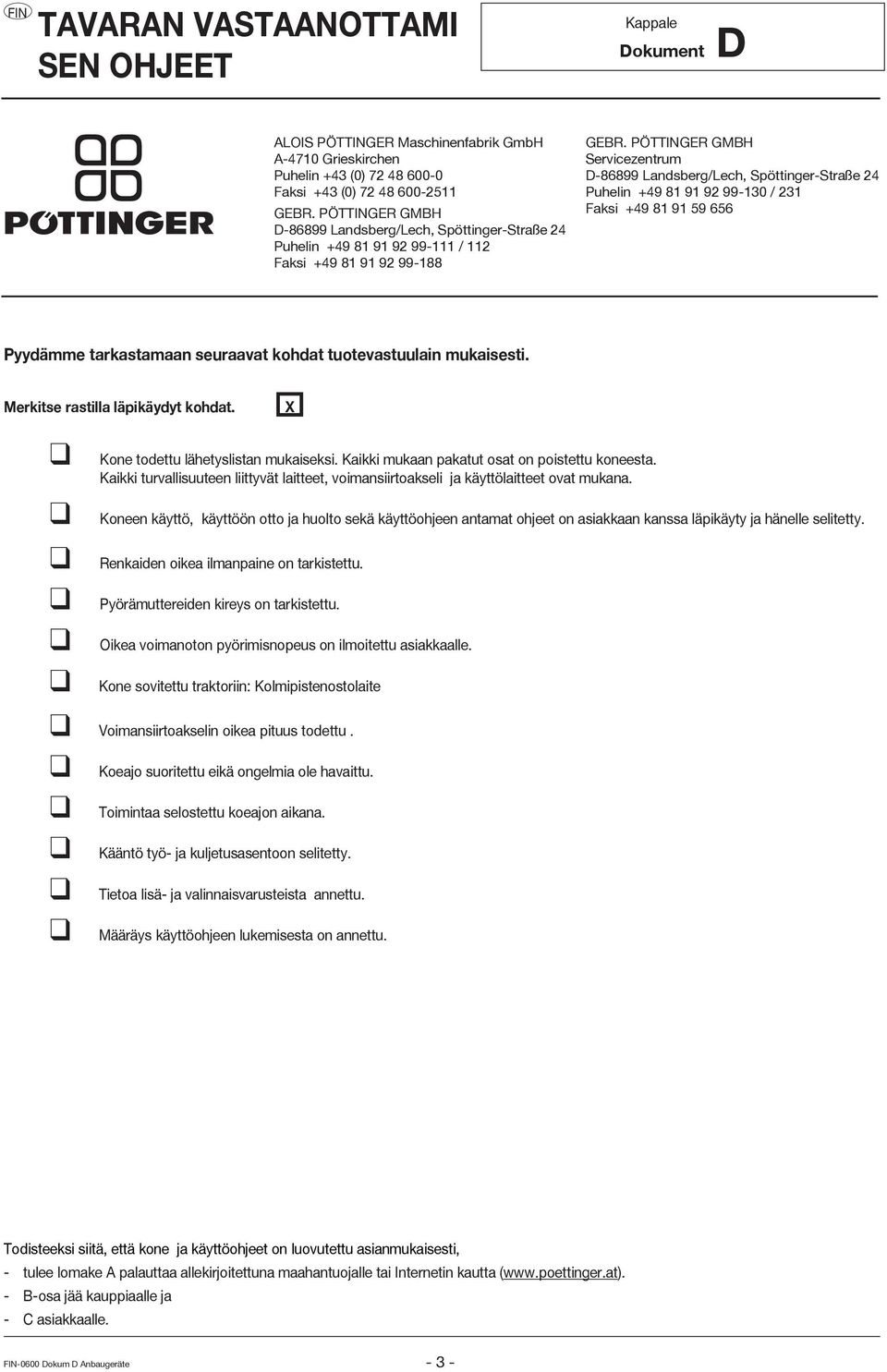

3 TAVARAN VASTAANOTTAMI SEN OHJEET Kappale Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Puhelin +43 (0) Faksi +43 (0) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 112 Faksi GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 231 Faksi Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Kone sovitettu traktoriin: Kolmipistenostolaite Voimansiirtoakselin oikea pituus todettu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle tai Internetin kautta ( - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anbaugeräte - 3 -

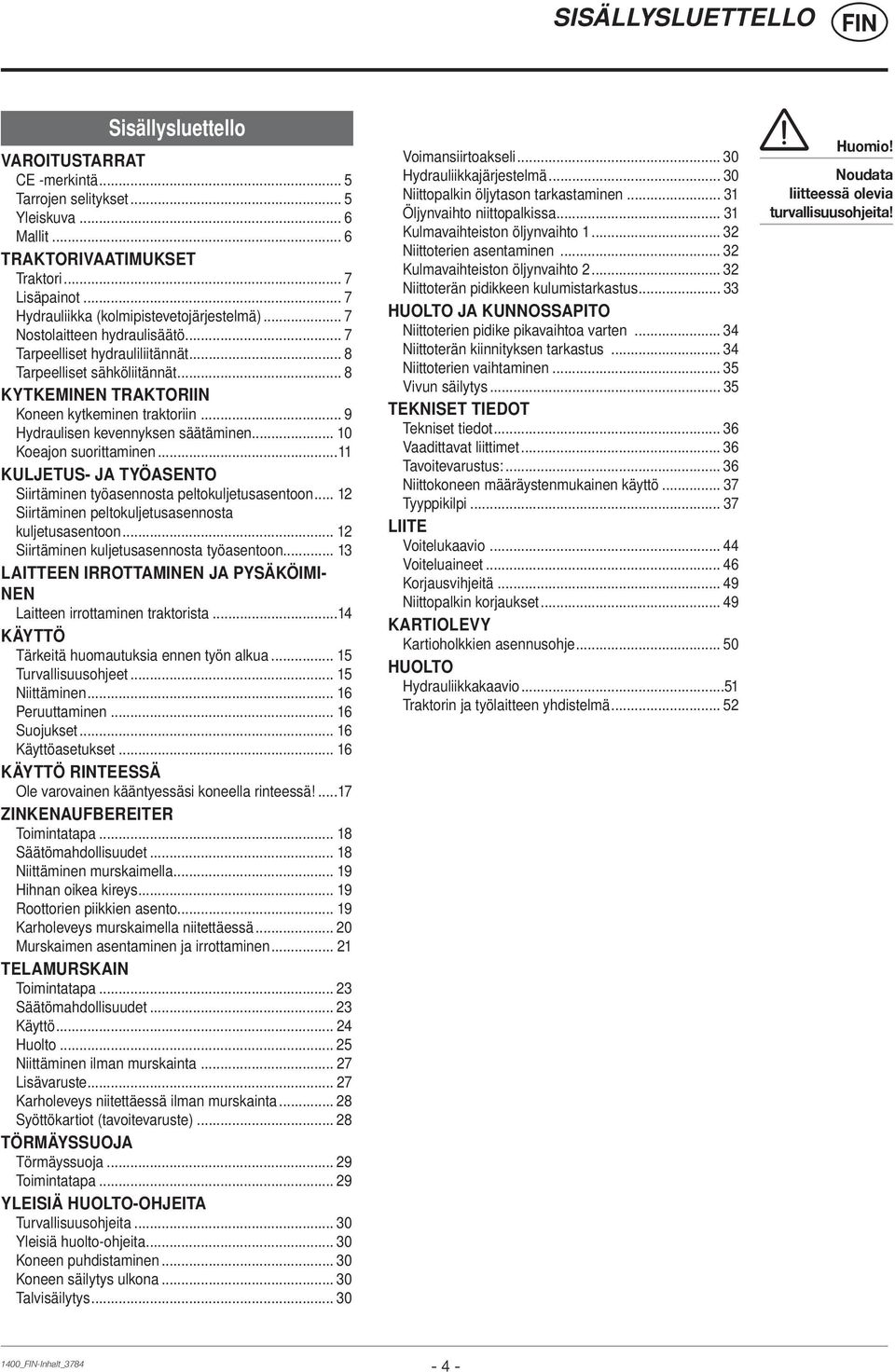

4 SISÄLLYSLUETTELLO Sisällysluettello VAROITUSTARRAT CE -merkintä... 5 Tarrojen selitykset... 5 Yleiskuva... 6 Mallit... 6 TRAKTORIVAATIMUKSET Traktori... 7 Lisäpainot... 7 Hydrauliikka (kolmipistevetojärjestelmä)... 7 Nostolaitteen hydraulisäätö... 7 Tarpeelliset hydrauliliitännät... 8 Tarpeelliset sähköliitännät... 8 KYTKEMINEN TRAKTORIIN Koneen kytkeminen traktoriin... 9 Hydraulisen kevennyksen säätäminen Koeajon suorittaminen...11 KULJETUS- JA TYÖASENTO Siirtäminen työasennosta peltokuljetusasentoon Siirtäminen peltokuljetusasennosta kuljetusasentoon Siirtäminen kuljetusasennosta työasentoon LAITTEEN IRROTTAMINEN JA PYSÄKÖIMI- NEN Laitteen irrottaminen traktorista...14 KÄYTTÖ Tärkeitä huomautuksia ennen työn alkua Turvallisuusohjeet Niittäminen Peruuttaminen Suojukset Käyttöasetukset KÄYTTÖ RINTEESSÄ Ole varovainen kääntyessäsi koneella rinteessä!...17 ZINKENAUFBEREITER Toimintatapa Säätömahdollisuudet Niittäminen murskaimella Hihnan oikea kireys Roottorien piikkien asento Karholeveys murskaimella niitettäessä Murskaimen asentaminen ja irrottaminen TELAMURSKAIN Toimintatapa Säätömahdollisuudet Käyttö Huolto Niittäminen ilman murskainta Lisävaruste Karholeveys niitettäessä ilman murskainta Syöttökartiot (tavoitevaruste) TÖRMÄYSSUOJA Törmäyssuoja Toimintatapa YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Koneen säilytys ulkona Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä Niittopalkin öljytason tarkastaminen Öljynvaihto niittopalkissa Kulmavaihteiston öljynvaihto Niittoterien asentaminen Kulmavaihteiston öljynvaihto Niittoterän pidikkeen kulumistarkastus HUOLTO JA KUNNOSSAPITO Niittoterien pidike pikavaihtoa varten Niittoterän kiinnityksen tarkastus Niittoterien vaihtaminen Vivun säilytys TEKNISET TIEDOT Tekniset tiedot Vaadittavat liittimet Tavoitevarustus: Niittokoneen määräystenmukainen käyttö Tyyppikilpi LIITE Voitelukaavio Voiteluaineet Korjausvihjeitä Niittopalkin korjaukset KARTIOLEVY Kartioholkkien asennusohje HUOLTO Hydrauliikkakaavio...51 Traktorin ja työlaitteen yhdistelmä Huomio! Noudata liitteessä olevia turvallisuusohjeita! 1400_-Inhalt_

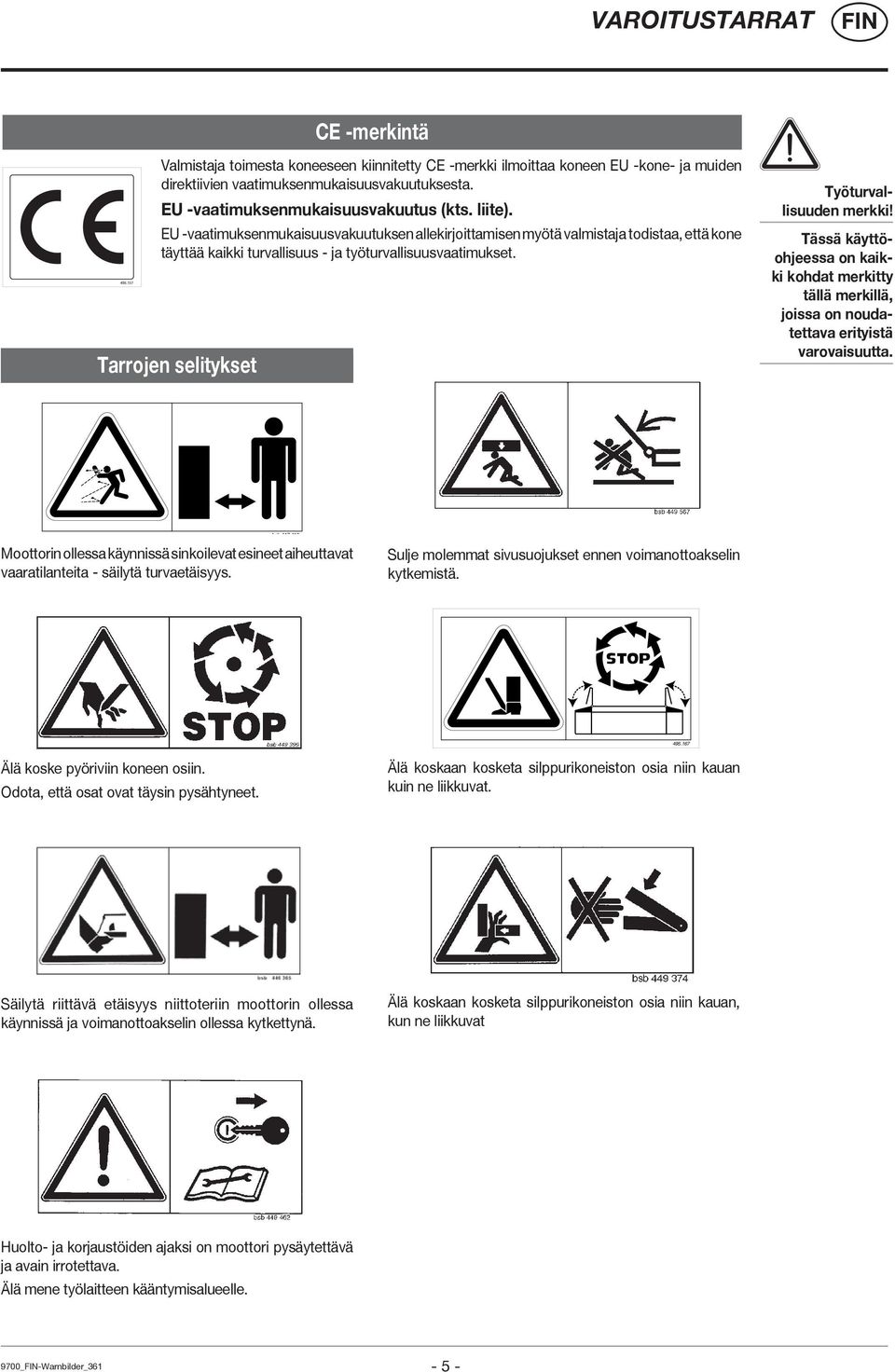

5 VAROITUSTARRAT CE -merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Tarrojen selitykset Työturvallisuuden merkki! Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. bsb Moottorin ollessa käynnissä sinkoilevat esineet aiheuttavat vaaratilanteita - säilytä turvaetäisyys. Sulje molemmat sivusuojukset ennen voimanottoakselin kytkemistä Älä koske pyöriviin koneen osiin. Odota, että osat ovat täysin pysähtyneet. Älä koskaan kosketa silppurikoneiston osia niin kauan kuin ne liikkuvat. Säilytä riittävä etäisyys niittoteriin moottorin ollessa käynnissä ja voimanottoakselin ollessa kytkettynä. Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Huolto- ja korjaustöiden ajaksi on moottori pysäytettävä ja avain irrotettava. Älä mene työlaitteen kääntymisalueelle. 9700_-Warnbilder_

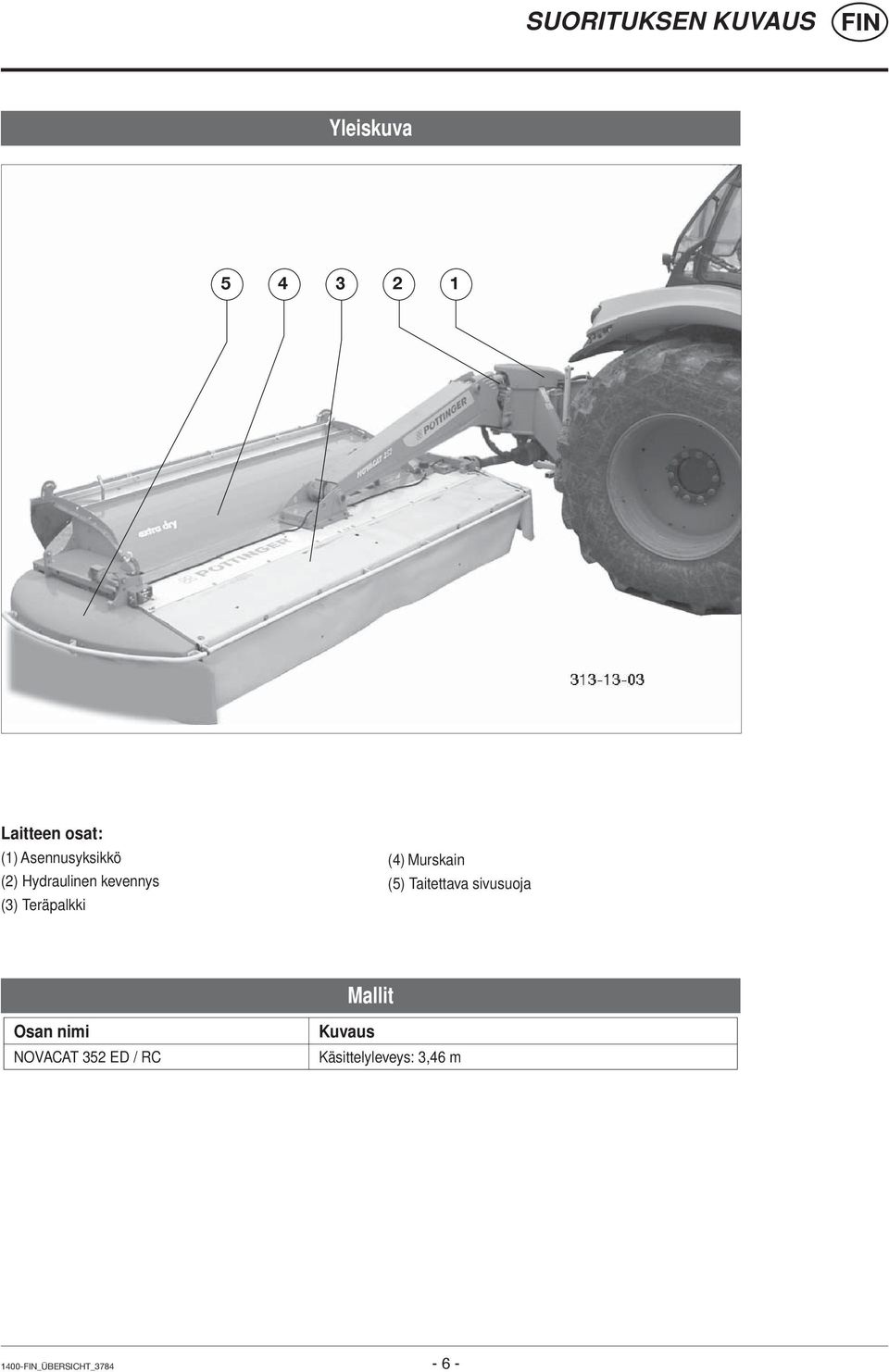

6 SUORITUKSEN KUVAUS Yleiskuva Laitteen osat: (1) Asennusyksikkö (2) Hydraulinen kevennys (3) Teräpalkki (4) Murskain (5) Taitettava sivusuoja Mallit Osan nimi NOVACAT 352 ED / RC Kuvaus Käsittelyleveys: 3,46 m 1400-_ÜBERSICHT_

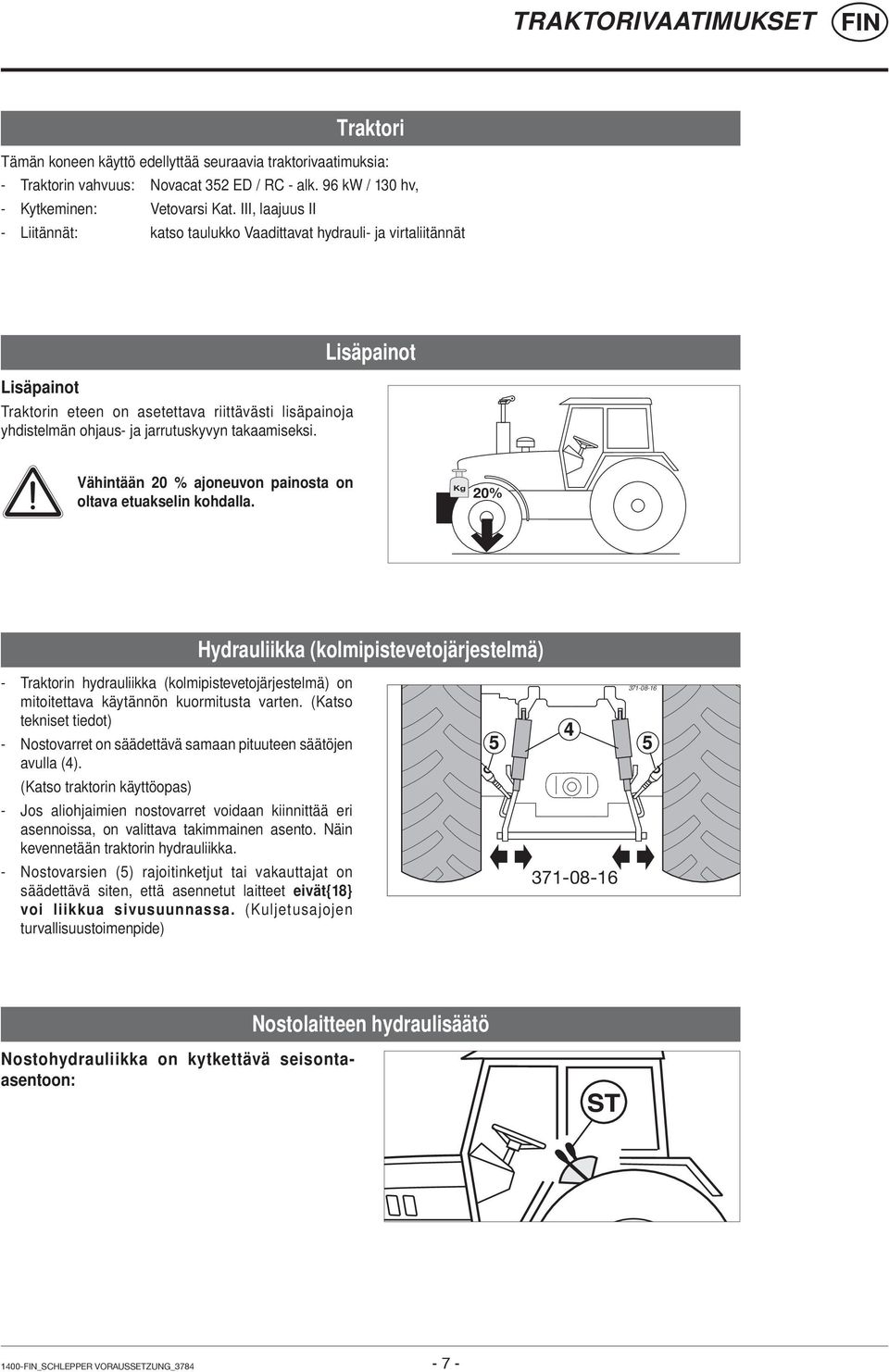

7 TRAKTORIVAATIMUKSET Traktori Tämän koneen käyttö edellyttää seuraavia traktorivaatimuksia: - Traktorin vahvuus: Novacat 352 ED / RC - alk. 96 kw / 130 hv, - Kytkeminen: Vetovarsi Kat. III, laajuus II - Liitännät: katso taulukko Vaadittavat hydrauli- ja virtaliitännät Lisäpainot Traktorin eteen on asetettava riittävästi lisäpainoja yhdistelmän ohjaus- ja jarrutuskyvyn takaamiseksi. Lisäpainot Vähintään 20 % ajoneuvon painosta on oltava etuakselin kohdalla. Kg 20% Hydrauliikka (kolmipistevetojärjestelmä) - Traktorin hydrauliikka (kolmipistevetojärjestelmä) on mitoitettava käytännön kuormitusta varten. (Katso tekniset tiedot) - Nostovarret on säädettävä samaan pituuteen säätöjen avulla (4). (Katso traktorin käyttöopas) - Jos aliohjaimien nostovarret voidaan kiinnittää eri asennoissa, on valittava takimmainen asento. Näin kevennetään traktorin hydrauliikka. - Nostovarsien (5) rajoitinketjut tai vakauttajat on säädettävä siten, että asennetut laitteet eivät{18} voi liikkua sivusuunnassa. (Kuljetusajojen turvallisuustoimenpide) Nostohydrauliikka on kytkettävä seisontaasentoon: Nostolaitteen hydraulisäätö 1400-_SCHLEPPER VORAUSSETZUNG_

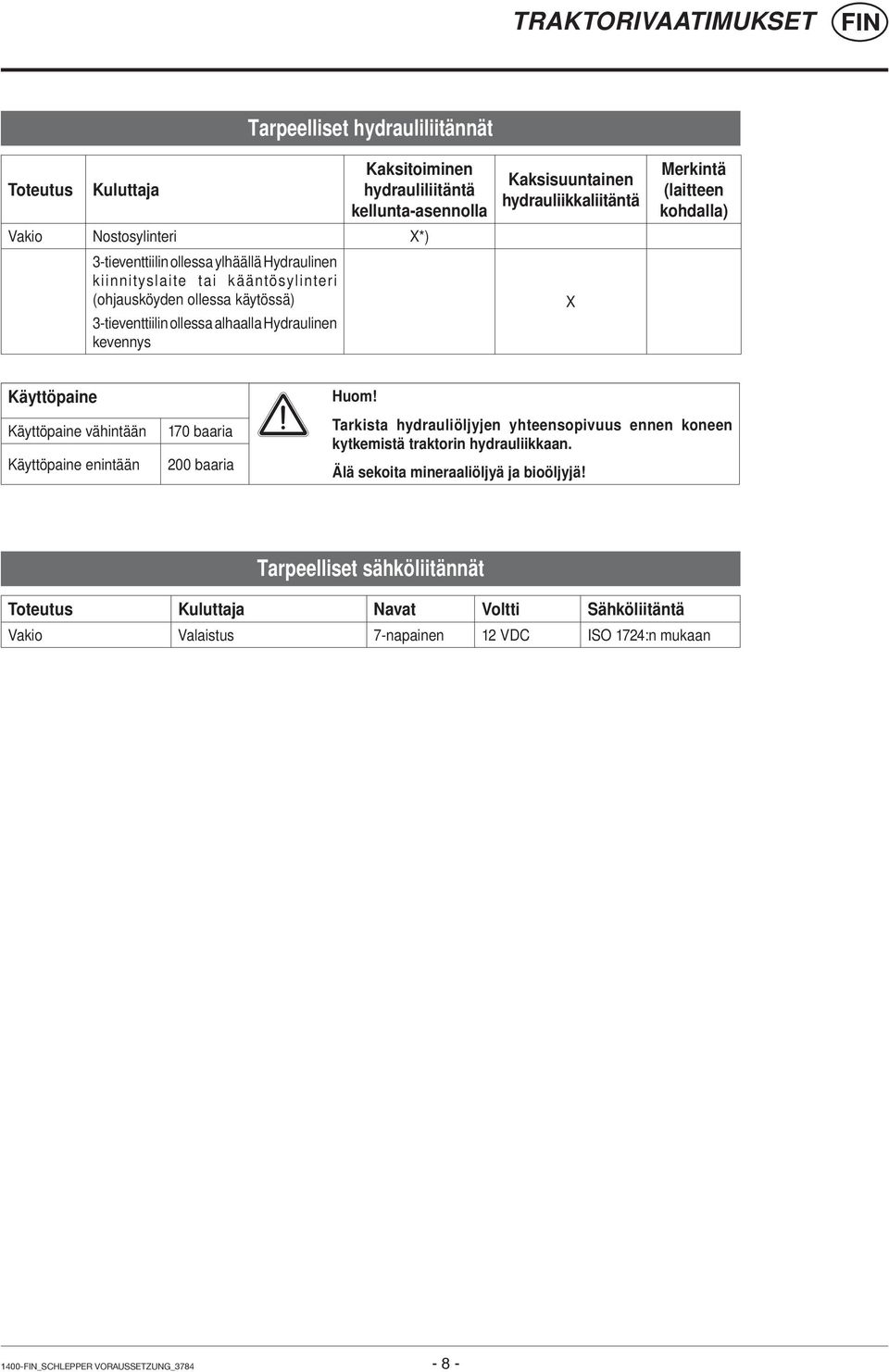

8 TRAKTORIVAATIMUKSET Tarpeelliset hydrauliliitännät Toteutus Kuluttaja Kaksitoiminen hydrauliliitäntä kellunta-asennolla Vakio Nostosylinteri X*) 3-tieventtiilin ollessa ylhäällä Hydraulinen kiinnityslaite tai kääntösylinteri (ohjausköyden ollessa käytössä) 3-tieventtiilin ollessa alhaalla Hydraulinen kevennys Kaksisuuntainen hydrauliikkaliitäntä X Merkintä (laitteen kohdalla) Käyttöpaine Huom! Käyttöpaine vähintään 170 baaria Tarkista hydrauliöljyjen yhteensopivuus ennen koneen kytkemistä traktorin hydrauliikkaan. Käyttöpaine enintään 200 baaria Älä sekoita mineraaliöljyä ja bioöljyjä! Tarpeelliset sähköliitännät Toteutus Kuluttaja Navat Voltti Sähköliitäntä Vakio Valaistus 7-napainen 12 VDC ISO 1724:n mukaan 1400-_SCHLEPPER VORAUSSETZUNG_

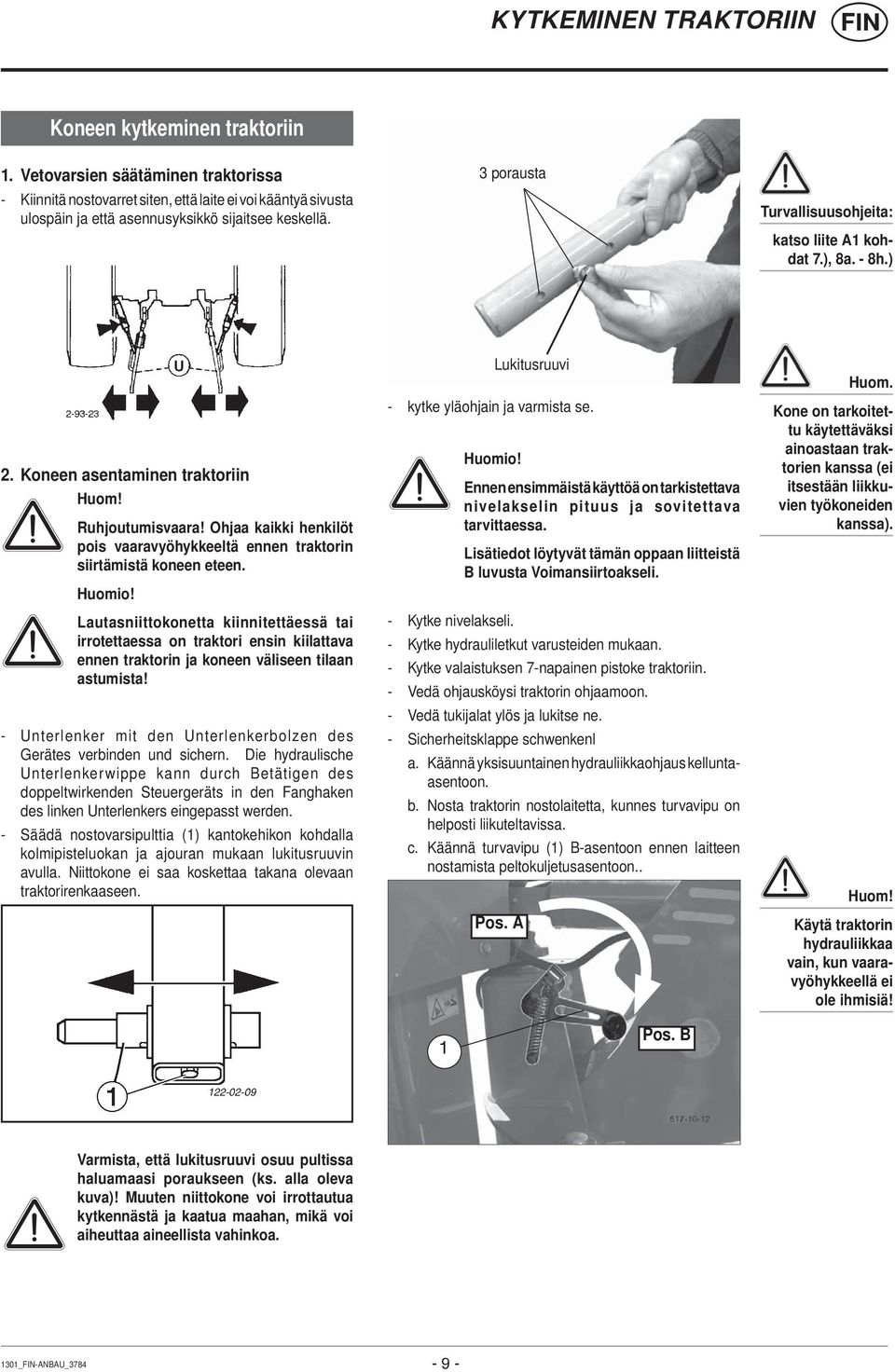

9 KYTKEMINEN TRAKTORIIN Koneen kytkeminen traktoriin 1. Vetovarsien säätäminen traktorissa - Kiinnitä nostovarret siten, että laite ei voi kääntyä sivusta ulospäin ja että asennusyksikkö sijaitsee keskellä. 3 porausta Turvallisuusohjeita: katso liite A1 kohdat 7.), 8a. - 8h.) 2. Koneen asentaminen traktoriin Huom! Ruhjoutumisvaara! Ohjaa kaikki henkilöt pois vaaravyöhykkeeltä ennen traktorin siirtämistä koneen eteen. Huomio! Lautasniittokonetta kiinnitettäessä tai irrotettaessa on traktori ensin kiilattava ennen traktorin ja koneen väliseen tilaan astumista! - Unterlenker mit den Unterlenkerbolzen des Gerätes verbinden und sichern. Die hydraulische Unterlenkerwippe kann durch Betätigen des doppeltwirkenden Steuergeräts in den Fanghaken des linken Unterlenkers eingepasst werden. - Säädä nostovarsipulttia (1) kantokehikon kohdalla kolmipisteluokan ja ajouran mukaan lukitusruuvin avulla. Niittokone ei saa koskettaa takana olevaan traktorirenkaaseen. Lukitusruuvi - kytke yläohjain ja varmista se. Huomio! Ennen ensimmäistä käyttöä on tarkistettava nivelakselin pituus ja sovitettava tarvittaessa. Lisätiedot löytyvät tämän oppaan liitteistä B luvusta Voimansiirtoakseli. - Kytke nivelakseli. - Kytke hydrauliletkut varusteiden mukaan. - Kytke valaistuksen 7-napainen pistoke traktoriin. - Vedä ohjausköysi traktorin ohjaamoon. - Vedä tukijalat ylös ja lukitse ne. - Sicherheitsklappe schwenkenl a. Käännä yksisuuntainen hydrauliikkaohjaus kelluntaasentoon. b. Nosta traktorin nostolaitetta, kunnes turvavipu on helposti liikuteltavissa. c. Käännä turvavipu (1) B-asentoon ennen laitteen nostamista peltokuljetusasentoon.. Pos. A Huom. Kone on tarkoitettu käytettäväksi ainoastaan traktorien kanssa (ei itsestään liikkuvien työkoneiden kanssa). Huom! Käytä traktorin hydrauliikkaa vain, kun vaaravyöhykkeellä ei ole ihmisiä! 1 Pos. B Varmista, että lukitusruuvi osuu pultissa haluamaasi poraukseen (ks. alla oleva kuva)! Muuten niittokone voi irrottautua kytkennästä ja kaatua maahan, mikä voi aiheuttaa aineellista vahinkoa. 1301_-ANBAU_

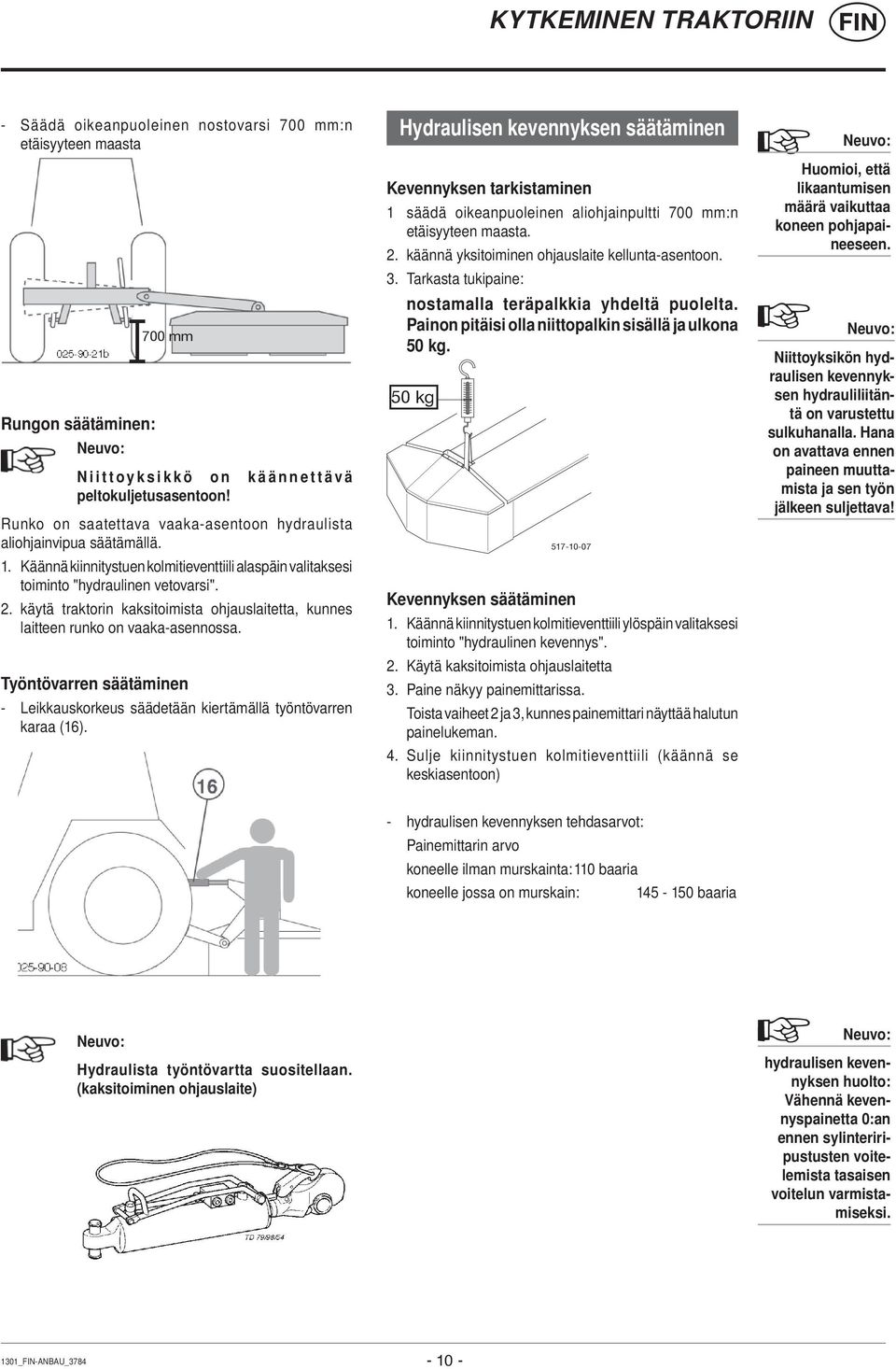

10 KYTKEMINEN TRAKTORIIN - Säädä oikeanpuoleinen nostovarsi 700 mm:n etäisyyteen maasta 700 mm Rungon säätäminen: Neuvo: Niittoyksikkö on käännettävä peltokuljetusasentoon! Runko on saatettava vaaka-asentoon hydraulista aliohjainvipua säätämällä. 1. Käännä kiinnitystuen kolmitieventtiili alaspäin valitaksesi toiminto "hydraulinen vetovarsi". 2. käytä traktorin kaksitoimista ohjauslaitetta, kunnes laitteen runko on vaaka-asennossa. Työntövarren säätäminen - Leikkauskorkeus säädetään kiertämällä työntövarren karaa (16). Hydraulisen kevennyksen säätäminen Kevennyksen tarkistaminen 1 säädä oikeanpuoleinen aliohjainpultti 700 mm:n etäisyyteen maasta. 2. käännä yksitoiminen ohjauslaite kellunta-asentoon. 3. Tarkasta tukipaine: nostamalla teräpalkkia yhdeltä puolelta. Painon pitäisi olla niittopalkin sisällä ja ulkona 50 kg. 50 kg Kevennyksen säätäminen 1. Käännä kiinnitystuen kolmitieventtiili ylöspäin valitaksesi toiminto "hydraulinen kevennys". 2. Käytä kaksitoimista ohjauslaitetta 3. Paine näkyy painemittarissa. Toista vaiheet 2 ja 3, kunnes painemittari näyttää halutun painelukeman. 4. Sulje kiinnitystuen kolmitieventtiili (käännä se keskiasentoon) Neuvo: Huomioi, että likaantumisen määrä vaikuttaa koneen pohjapaineeseen. Neuvo: Niittoyksikön hydraulisen kevennyksen hydrauliliitäntä on varustettu sulkuhanalla. Hana on avattava ennen paineen muuttamista ja sen työn jälkeen suljettava! - hydraulisen kevennyksen tehdasarvot: Painemittarin arvo koneelle ilman murskainta: 110 baaria koneelle jossa on murskain: baaria Neuvo: Hydraulista työntövartta suositellaan. (kaksitoiminen ohjauslaite) Neuvo: hydraulisen kevennyksen huolto: Vähennä kevennyspainetta 0:an ennen sylinteriripustusten voitelemista tasaisen voitelun varmistamiseksi. 1301_-ANBAU_

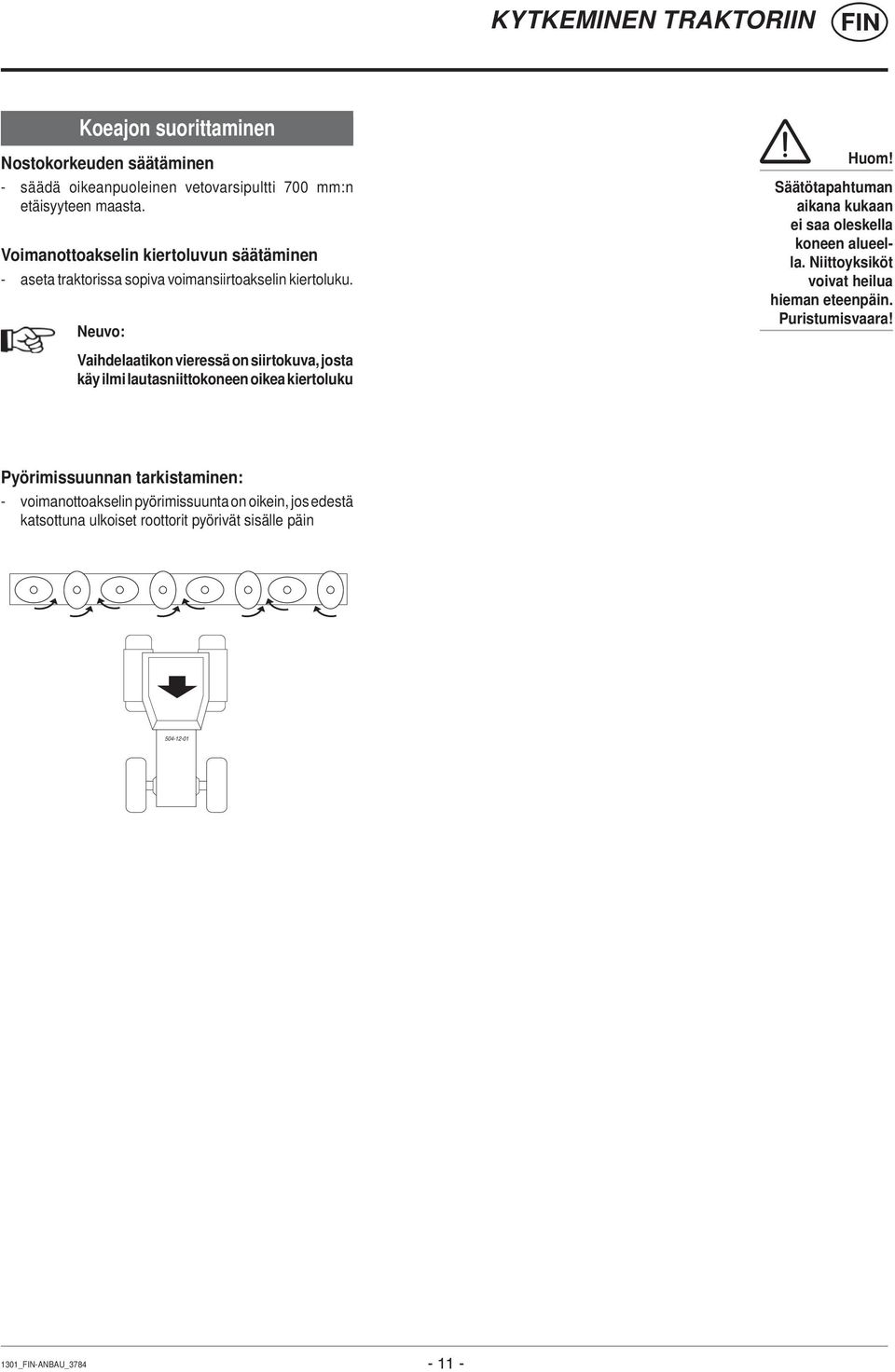

11 KYTKEMINEN TRAKTORIIN Koeajon suorittaminen Nostokorkeuden säätäminen - säädä oikeanpuoleinen vetovarsipultti 700 mm:n etäisyyteen maasta. Voimanottoakselin kiertoluvun säätäminen - aseta traktorissa sopiva voimansiirtoakselin kiertoluku. Neuvo: Huom! Säätötapahtuman aikana kukaan ei saa oleskella koneen alueella. Niittoyksiköt voivat heilua hieman eteenpäin. Puristumisvaara! Vaihdelaatikon vieressä on siirtokuva, josta käy ilmi lautasniittokoneen oikea kiertoluku Pyörimissuunnan tarkistaminen: - voimanottoakselin pyörimissuunta on oikein, jos edestä katsottuna ulkoiset roottorit pyörivät sisälle päin _-ANBAU_

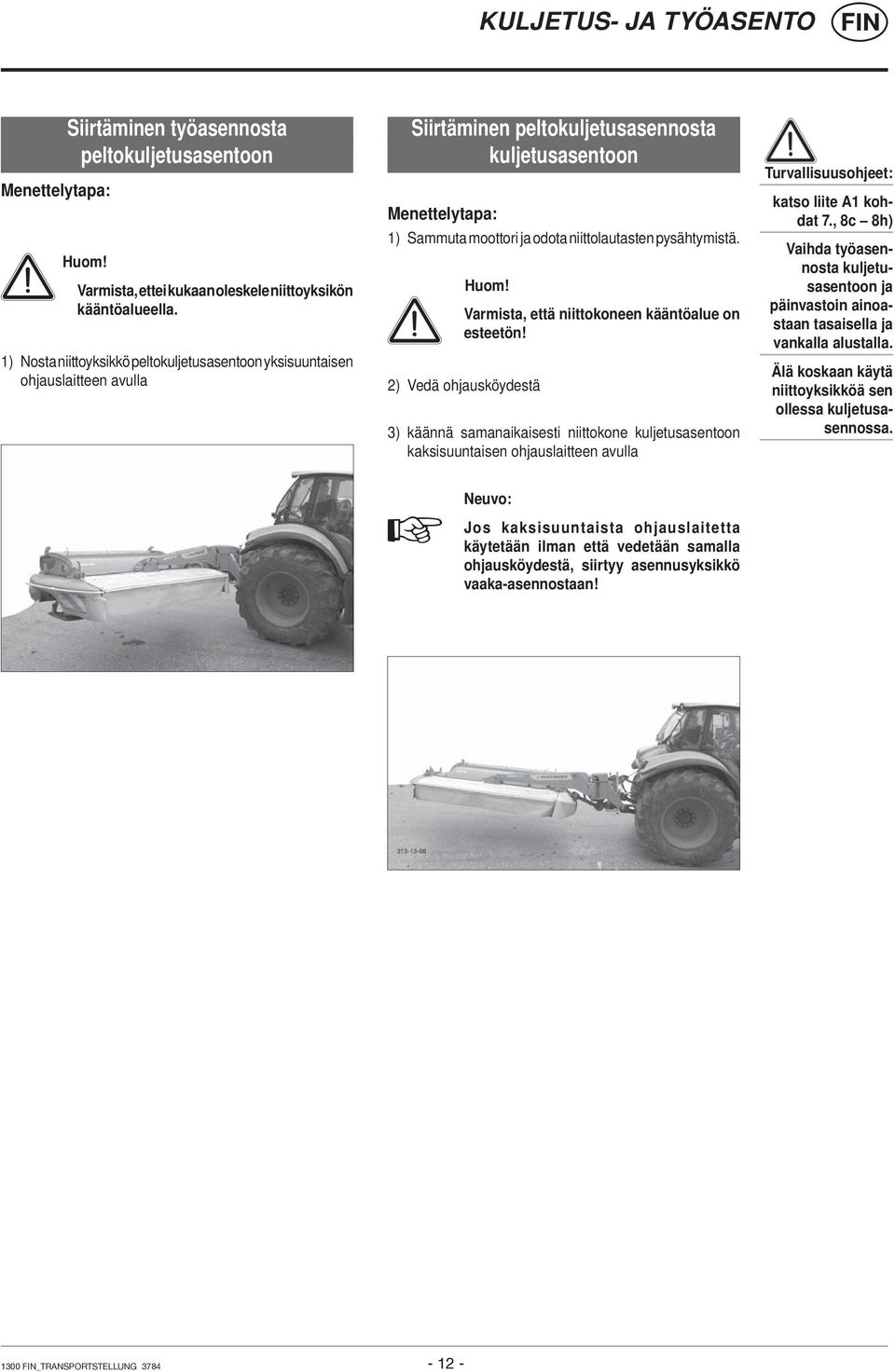

12 KULJETUS- JA TYÖASENTO Menettelytapa: Siirtäminen työasennosta peltokuljetusasentoon Huom! Varmista, ettei kukaan oleskele niittoyksikön kääntöalueella. 1) Nosta niittoyksikkö peltokuljetusasentoon yksisuuntaisen ohjauslaitteen avulla Siirtäminen peltokuljetusasennosta kuljetusasentoon Menettelytapa: 1) Sammuta moottori ja odota niittolautasten pysähtymistä. Huom! Varmista, että niittokoneen kääntöalue on esteetön! 2) Vedä ohjausköydestä 3) käännä samanaikaisesti niittokone kuljetusasentoon kaksisuuntaisen ohjauslaitteen avulla Turvallisuusohjeet: katso liite A1 kohdat 7., 8c 8h) Vaihda työasennosta kuljetusasentoon ja päinvastoin ainoastaan tasaisella ja vankalla alustalla. Älä koskaan käytä niittoyksikköä sen ollessa kuljetusasennossa. Neuvo: Jos kaksisuuntaista ohjauslaitetta käytetään ilman että vedetään samalla ohjausköydestä, siirtyy asennusyksikkö vaaka-asennostaan! 1300 _TRANSPORTSTELLUNG

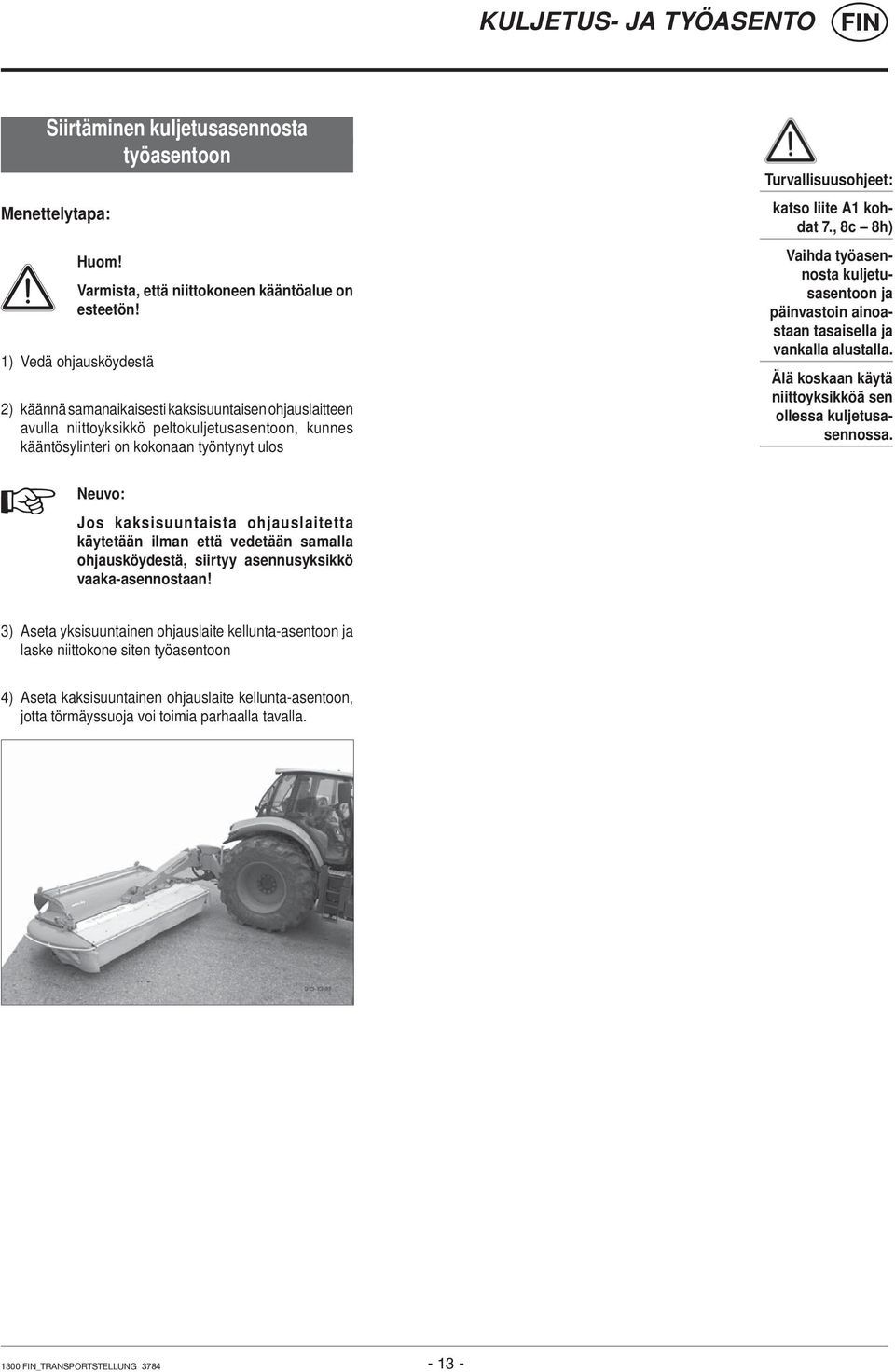

13 KULJETUS- JA TYÖASENTO Siirtäminen kuljetusasennosta työasentoon Menettelytapa: Huom! Varmista, että niittokoneen kääntöalue on esteetön! 1) Vedä ohjausköydestä 2) käännä samanaikaisesti kaksisuuntaisen ohjauslaitteen avulla niittoyksikkö peltokuljetusasentoon, kunnes kääntösylinteri on kokonaan työntynyt ulos Turvallisuusohjeet: katso liite A1 kohdat 7., 8c 8h) Vaihda työasennosta kuljetusasentoon ja päinvastoin ainoastaan tasaisella ja vankalla alustalla. Älä koskaan käytä niittoyksikköä sen ollessa kuljetusasennossa. Neuvo: Jos kaksisuuntaista ohjauslaitetta käytetään ilman että vedetään samalla ohjausköydestä, siirtyy asennusyksikkö vaaka-asennostaan! 3) Aseta yksisuuntainen ohjauslaite kellunta-asentoon ja laske niittokone siten työasentoon 4) Aseta kaksisuuntainen ohjauslaite kellunta-asentoon, jotta törmäyssuoja voi toimia parhaalla tavalla _TRANSPORTSTELLUNG

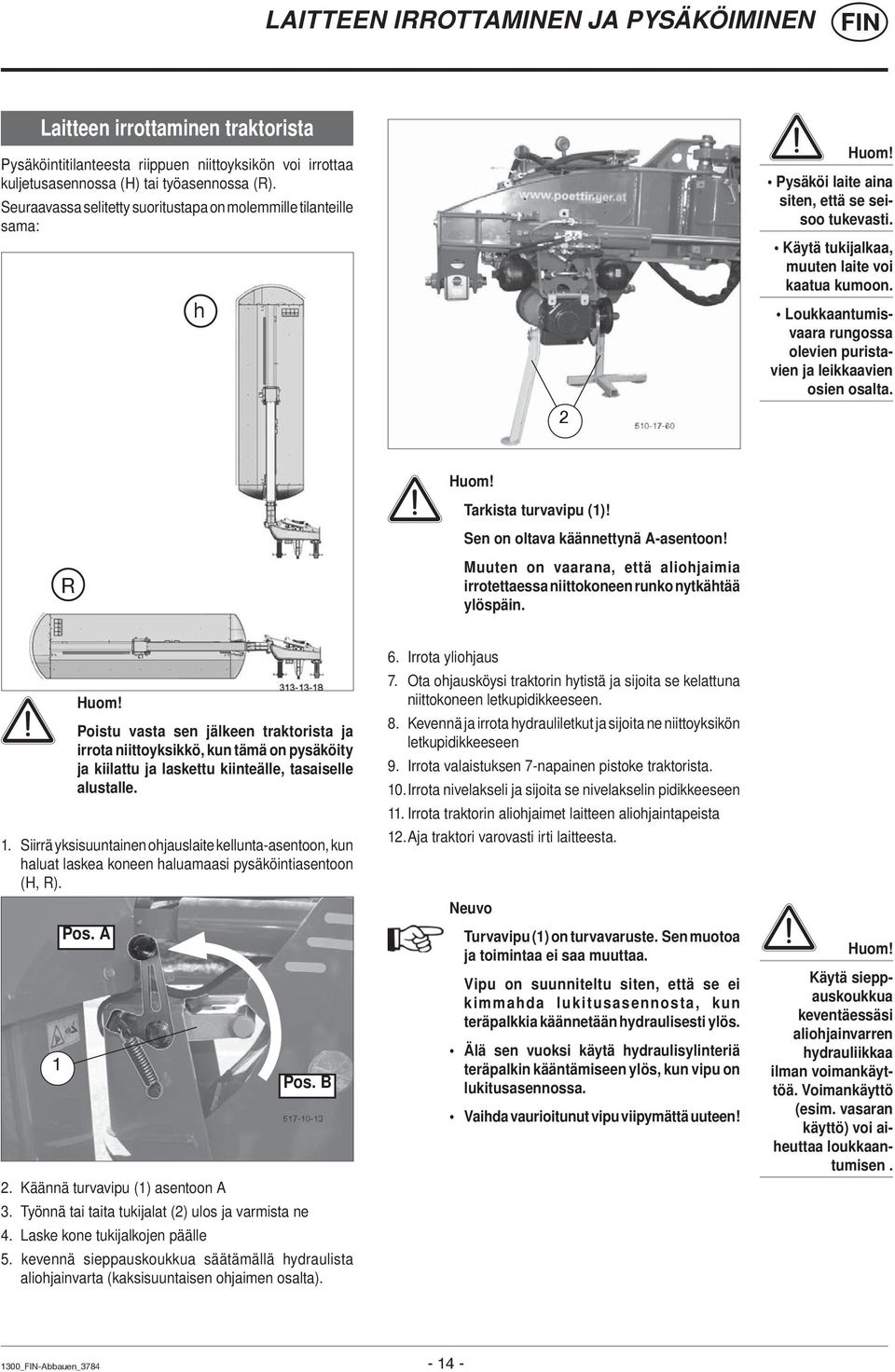

14 LAITTEEN IRROTTAMINEN JA PYSÄKÖIMINEN Laitteen irrottaminen traktorista Pysäköintitilanteesta riippuen niittoyksikön voi irrottaa kuljetusasennossa (H) tai työasennossa (R). Seuraavassa selitetty suoritustapa on molemmille tilanteille sama: h 2 Huom! Pysäköi laite aina siten, että se seisoo tukevasti. Käytä tukijalkaa, muuten laite voi kaatua kumoon. Loukkaantumisvaara rungossa olevien puristavien ja leikkaavien osien osalta. Huom! Tarkista turvavipu (1)! Sen on oltava käännettynä A-asentoon! R Muuten on vaarana, että aliohjaimia irrotettaessa niittokoneen runko nytkähtää ylöspäin. Huom! Poistu vasta sen jälkeen traktorista ja irrota niittoyksikkö, kun tämä on pysäköity ja kiilattu ja laskettu kiinteälle, tasaiselle alustalle. 1. Siirrä yksisuuntainen ohjauslaite kellunta-asentoon, kun haluat laskea koneen haluamaasi pysäköintiasentoon (H, R). 1 Pos. A Pos. B 2. Käännä turvavipu (1) asentoon A 3. Työnnä tai taita tukijalat (2) ulos ja varmista ne 4. Laske kone tukijalkojen päälle 5. kevennä sieppauskoukkua säätämällä hydraulista aliohjainvarta (kaksisuuntaisen ohjaimen osalta). 6. Irrota yliohjaus 7. Ota ohjausköysi traktorin hytistä ja sijoita se kelattuna niittokoneen letkupidikkeeseen. 8. Kevennä ja irrota hydrauliletkut ja sijoita ne niittoyksikön letkupidikkeeseen 9. Irrota valaistuksen 7-napainen pistoke traktorista. 10. Irrota nivelakseli ja sijoita se nivelakselin pidikkeeseen 11. Irrota traktorin aliohjaimet laitteen aliohjaintapeista 12. Aja traktori varovasti irti laitteesta. Neuvo Turvavipu (1) on turvavaruste. Sen muotoa ja toimintaa ei saa muuttaa. Vipu on suunniteltu siten, että se ei kimmahda lukitusasennosta, kun teräpalkkia käännetään hydraulisesti ylös. Älä sen vuoksi käytä hydraulisylinteriä teräpalkin kääntämiseen ylös, kun vipu on lukitusasennossa. Vaihda vaurioitunut vipu viipymättä uuteen! Huom! Käytä sieppauskoukkua keventäessäsi aliohjainvarren hydrauliikkaa ilman voimankäyttöä. Voimankäyttö (esim. vasaran käyttö) voi aiheuttaa loukkaantumisen. 1300_-Abbauen_

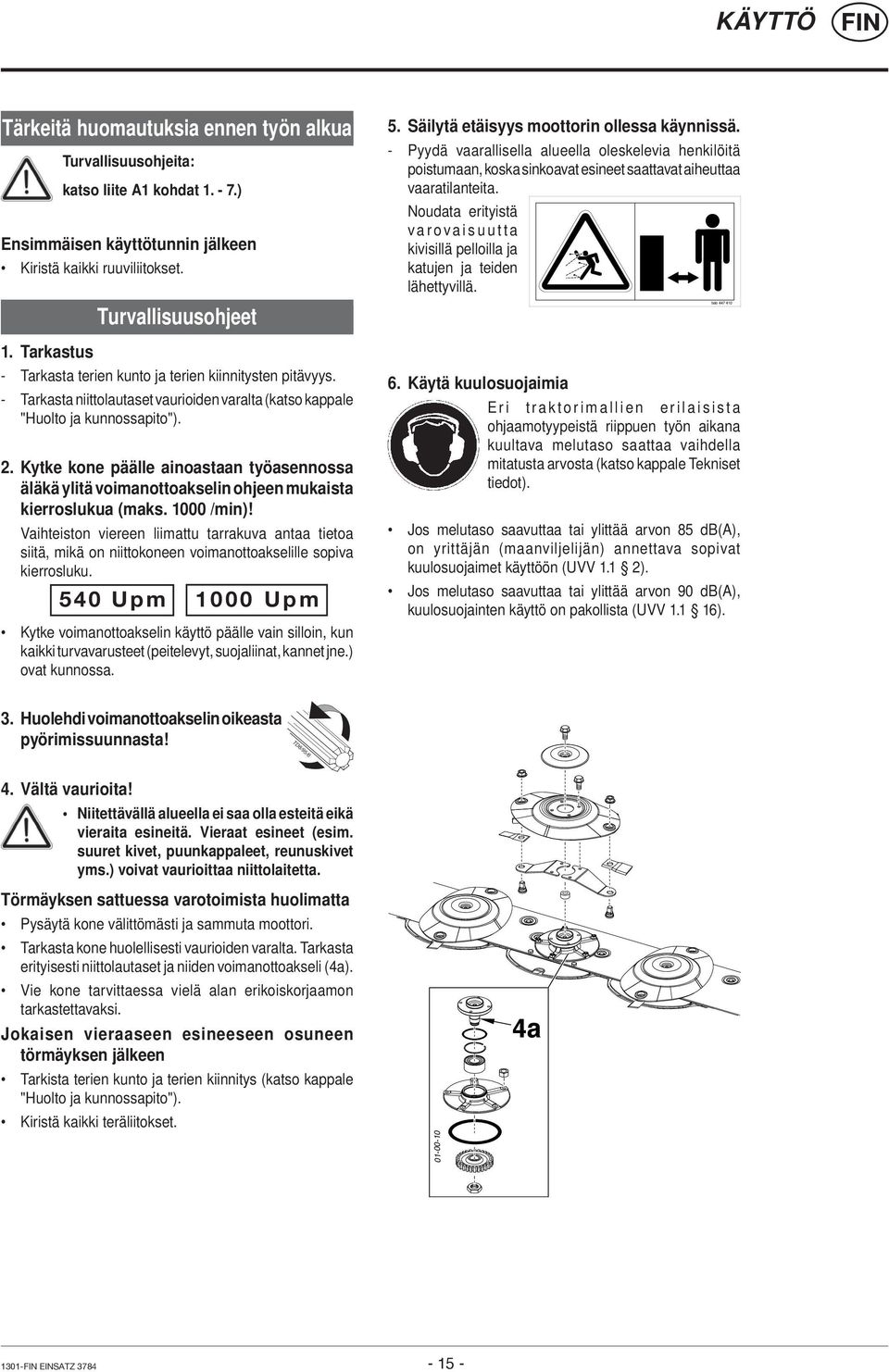

15 KÄYTTÖ Tärkeitä huomautuksia ennen työn alkua Turvallisuusohjeita: katso liite A1 kohdat ) Ensimmäisen käyttötunnin jälkeen Kiristä kaikki ruuviliitokset. Turvallisuusohjeet 1. Tarkastus - Tarkasta terien kunto ja terien kiinnitysten pitävyys. - Tarkasta niittolautaset vaurioiden varalta (katso kappale "Huolto ja kunnossapito"). 2. Kytke kone päälle ainoastaan työasennossa äläkä ylitä voimanottoakselin ohjeen mukaista kierroslukua (maks /min)! Vaihteiston viereen liimattu tarrakuva antaa tietoa siitä, mikä on niittokoneen voimanottoakselille sopiva kierrosluku. 540 Upm 1000 Upm Kytke voimanottoakselin käyttö päälle vain silloin, kun kaikki turvavarusteet (peitelevyt, suojaliinat, kannet jne.) ovat kunnossa. 5. Säilytä etäisyys moottorin ollessa käynnissä. - Pyydä vaarallisella alueella oleskelevia henkilöitä poistumaan, koska sinkoavat esineet saattavat aiheuttaa vaaratilanteita. Noudata erityistä varovaisuutta kivisillä pelloilla ja katujen ja teiden lähettyvillä. bsb Käytä kuulosuojaimia Eri traktorimallien erilaisista ohjaamotyypeistä riippuen työn aikana kuultava melutaso saattaa vaihdella mitatusta arvosta (katso kappale Tekniset tiedot). Jos melutaso saavuttaa tai ylittää arvon 85 db(a), on yrittäjän (maanviljelijän) annettava sopivat kuulosuojaimet käyttöön (UVV 1.1 2). Jos melutaso saavuttaa tai ylittää arvon 90 db(a), kuulosuojainten käyttö on pakollista (UVV ). 3. Huolehdi voimanottoakselin oikeasta pyörimissuunnasta! TD8/95/6 4. Vältä vaurioita! Niitettävällä alueella ei saa olla esteitä eikä vieraita esineitä. Vieraat esineet (esim. suuret kivet, puunkappaleet, reunuskivet yms.) voivat vaurioittaa niittolaitetta. Törmäyksen sattuessa varotoimista huolimatta Pysäytä kone välittömästi ja sammuta moottori. Tarkasta kone huolellisesti vaurioiden varalta. Tarkasta erityisesti niittolautaset ja niiden voimanottoakseli (4a). Vie kone tarvittaessa vielä alan erikoiskorjaamon tarkastettavaksi. Jokaisen vieraaseen esineeseen osuneen törmäyksen jälkeen Tarkista terien kunto ja terien kiinnitys (katso kappale "Huolto ja kunnossapito"). Kiristä kaikki teräliitokset. 4a EINSATZ

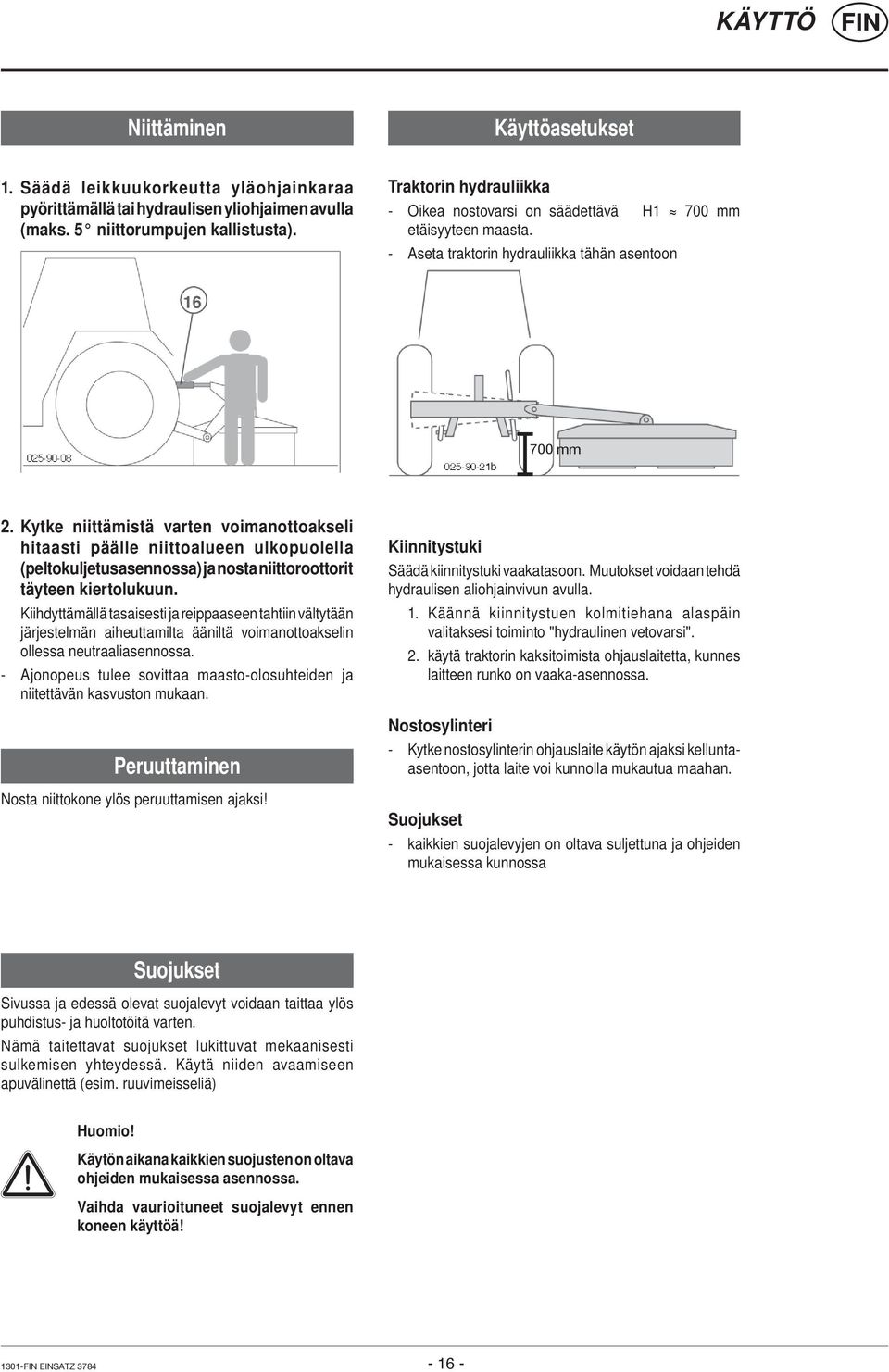

16 KÄYTTÖ Niittäminen Käyttöasetukset 1. Säädä leikkuukorkeutta yläohjainkaraa pyörittämällä tai hydraulisen yliohjaimen avulla (maks. 5 niittorumpujen kallistusta). Traktorin hydrauliikka - Oikea nostovarsi on säädettävä H1 700 mm etäisyyteen maasta. - Aseta traktorin hydrauliikka tähän asentoon 700 mm 2. Kytke niittämistä varten voimanottoakseli hitaasti päälle niittoalueen ulkopuolella (peltokuljetusasennossa) ja nosta niittoroottorit täyteen kiertolukuun. Kiihdyttämällä tasaisesti ja reippaaseen tahtiin vältytään järjestelmän aiheuttamilta ääniltä voimanottoakselin ollessa neutraaliasennossa. - Ajonopeus tulee sovittaa maasto-olosuhteiden ja niitettävän kasvuston mukaan. Peruuttaminen Nosta niittokone ylös peruuttamisen ajaksi! Kiinnitystuki Säädä kiinnitystuki vaakatasoon. Muutokset voidaan tehdä hydraulisen aliohjainvivun avulla. 1. Käännä kiinnitystuen kolmitiehana alaspäin valitaksesi toiminto "hydraulinen vetovarsi". 2. käytä traktorin kaksitoimista ohjauslaitetta, kunnes laitteen runko on vaaka-asennossa. Nostosylinteri - Kytke nostosylinterin ohjauslaite käytön ajaksi kelluntaasentoon, jotta laite voi kunnolla mukautua maahan. Suojukset - kaikkien suojalevyjen on oltava suljettuna ja ohjeiden mukaisessa kunnossa Suojukset Sivussa ja edessä olevat suojalevyt voidaan taittaa ylös puhdistus- ja huoltotöitä varten. Nämä taitettavat suojukset lukittuvat mekaanisesti sulkemisen yhteydessä. Käytä niiden avaamiseen apuvälinettä (esim. ruuvimeisseliä) Huomio! Käytön aikana kaikkien suojusten on oltava ohjeiden mukaisessa asennossa. Vaihda vaurioituneet suojalevyt ennen koneen käyttöä! EINSATZ

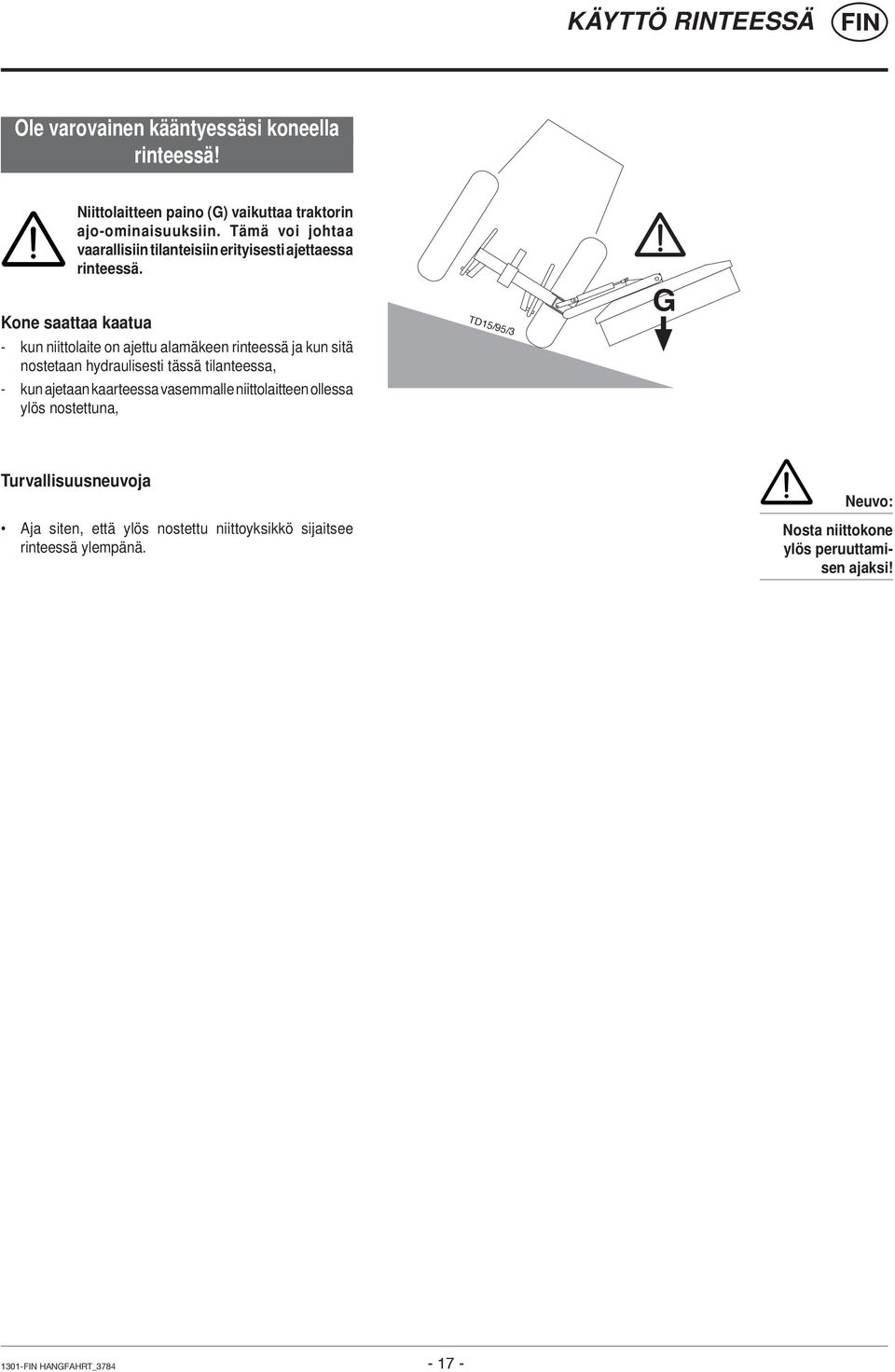

17 KÄYTTÖ RINTEESSÄ Ole varovainen kääntyessäsi koneella rinteessä! Niittolaitteen paino (G) vaikuttaa traktorin ajo-ominaisuuksiin. Tämä voi johtaa vaarallisiin tilanteisiin erityisesti ajettaessa rinteessä. Kone saattaa kaatua - kun niittolaite on ajettu alamäkeen rinteessä ja kun sitä nostetaan hydraulisesti tässä tilanteessa, - kun ajetaan kaarteessa vasemmalle niittolaitteen ollessa ylös nostettuna, TD15/95/3 G Turvallisuusneuvoja Aja siten, että ylös nostettu niittoyksikkö sijaitsee rinteessä ylempänä. Neuvo: Nosta niittokone ylös peruuttamisen ajaksi! HANGFAHRT_

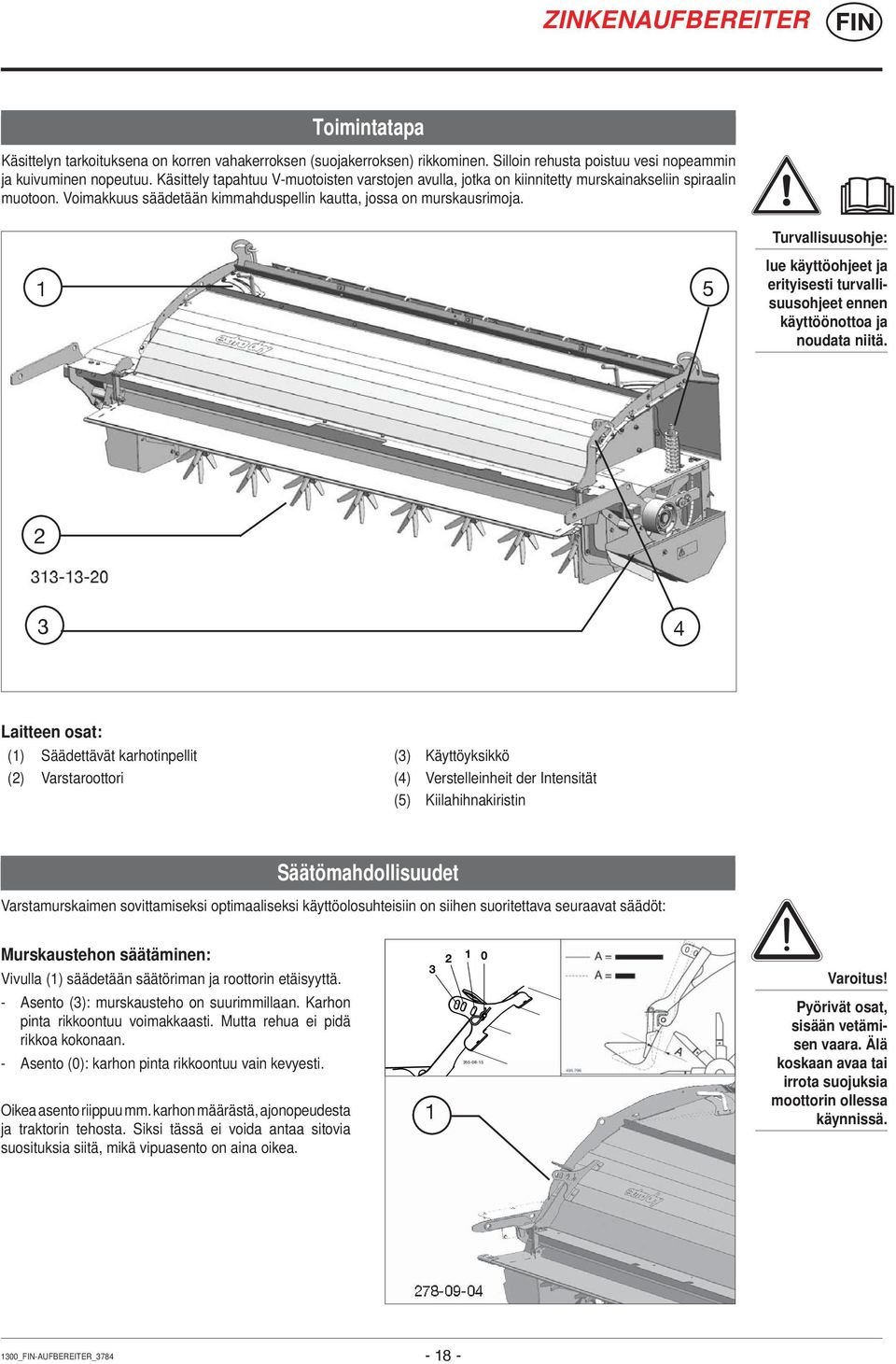

18 ZINKENAUFBEREITER Toimintatapa Käsittelyn tarkoituksena on korren vahakerroksen (suojakerroksen) rikkominen. Silloin rehusta poistuu vesi nopeammin ja kuivuminen nopeutuu. Käsittely tapahtuu V-muotoisten varstojen avulla, jotka on kiinnitetty murskainakseliin spiraalin muotoon. Voimakkuus säädetään kimmahduspellin kautta, jossa on murskausrimoja. 1 5 Turvallisuusohje: lue käyttöohjeet ja erityisesti turvallisuusohjeet ennen käyttöönottoa ja noudata niitä Laitteen osat: (1) Säädettävät karhotinpellit (3) Käyttöyksikkö (2) Varstaroottori (4) Verstelleinheit der Intensität (5) Kiilahihnakiristin Säätömahdollisuudet Varstamurskaimen sovittamiseksi optimaaliseksi käyttöolosuhteisiin on siihen suoritettava seuraavat säädöt: Murskaustehon säätäminen: Vivulla (1) säädetään säätöriman ja roottorin etäisyyttä. - Asento (3): murskausteho on suurimmillaan. Karhon pinta rikkoontuu voimakkaasti. Mutta rehua ei pidä rikkoa kokonaan. - Asento (0): karhon pinta rikkoontuu vain kevyesti. Oikea asento riippuu mm. karhon määrästä, ajonopeudesta ja traktorin tehosta. Siksi tässä ei voida antaa sitovia suosituksia siitä, mikä vipuasento on aina oikea Varoitus! Pyörivät osat, sisään vetämisen vaara. Älä koskaan avaa tai irrota suojuksia moottorin ollessa käynnissä. 1300_-AUFBEREITER_

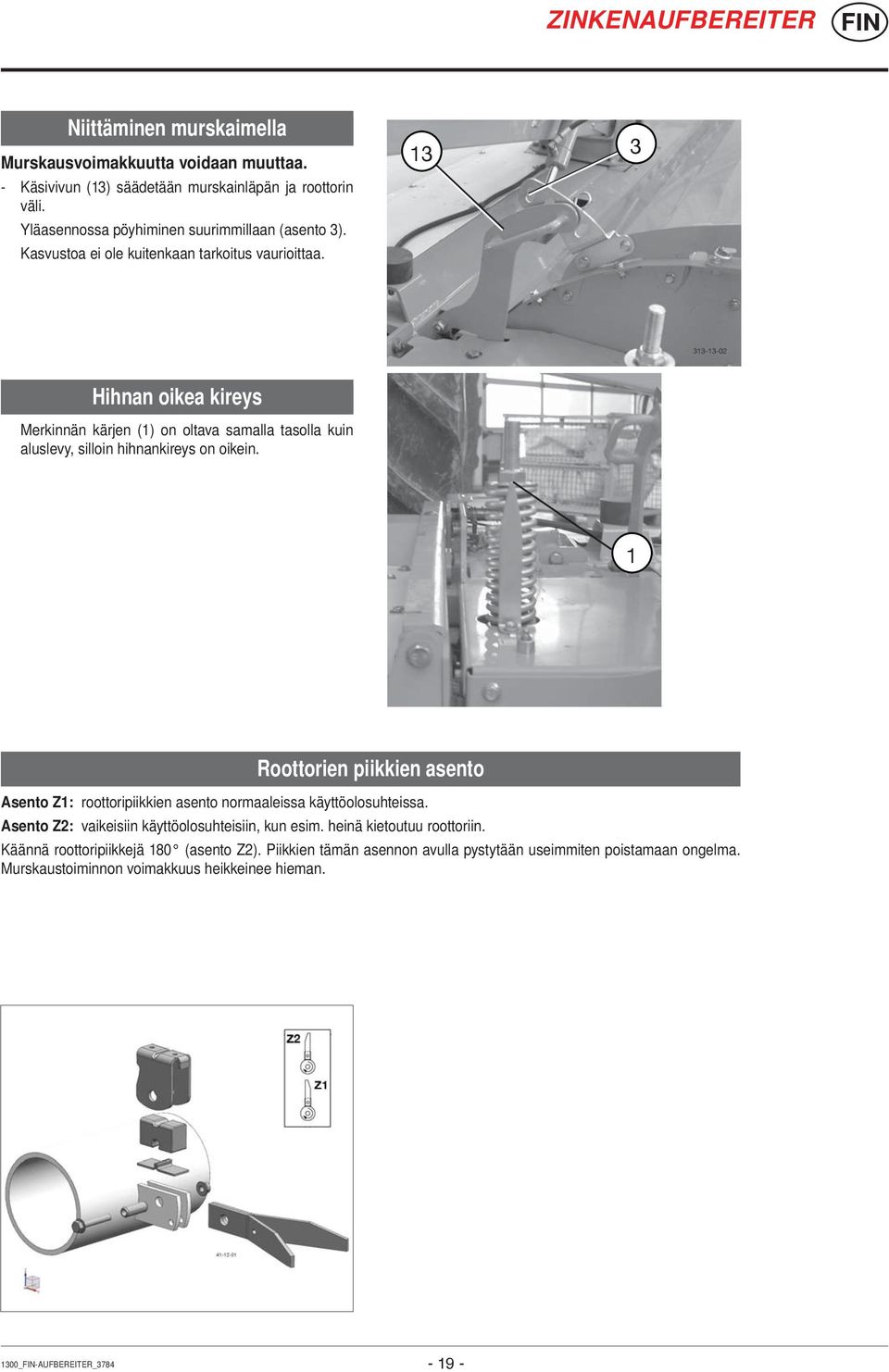

19 ZINKENAUFBEREITER Niittäminen murskaimella Murskausvoimakkuutta voidaan muuttaa. - Käsivivun (13) säädetään murskainläpän ja roottorin väli. Yläasennossa pöyhiminen suurimmillaan (asento 3). Kasvustoa ei ole kuitenkaan tarkoitus vaurioittaa Hihnan oikea kireys Merkinnän kärjen (1) on oltava samalla tasolla kuin aluslevy, silloin hihnankireys on oikein. 1 Roottorien piikkien asento Asento Z1: roottoripiikkien asento normaaleissa käyttöolosuhteissa. Asento Z2: vaikeisiin käyttöolosuhteisiin, kun esim. heinä kietoutuu roottoriin. Käännä roottoripiikkejä 180 (asento Z2). Piikkien tämän asennon avulla pystytään useimmiten poistamaan ongelma. Murskaustoiminnon voimakkuus heikkeinee hieman. 1300_-AUFBEREITER_

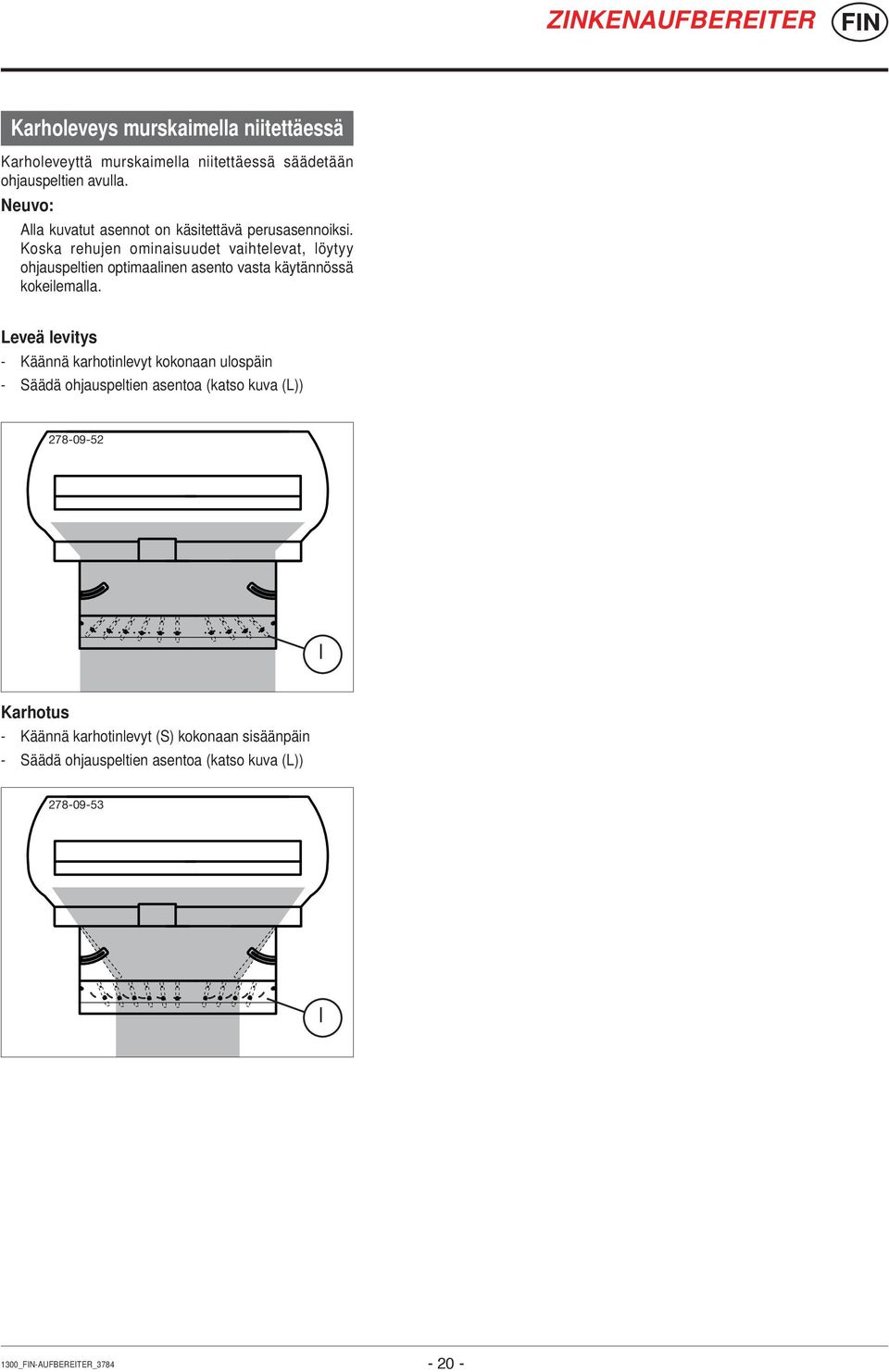

20 ZINKENAUFBEREITER Karholeveys murskaimella niitettäessä Karholeveyttä murskaimella niitettäessä säädetään ohjauspeltien avulla. Neuvo: Alla kuvatut asennot on käsitettävä perusasennoiksi. Koska rehujen ominaisuudet vaihtelevat, löytyy ohjauspeltien optimaalinen asento vasta käytännössä kokeilemalla. Leveä levitys - Käännä karhotinlevyt kokonaan ulospäin - Säädä ohjauspeltien asentoa (katso kuva (L)) l Karhotus - Käännä karhotinlevyt (S) kokonaan sisäänpäin - Säädä ohjauspeltien asentoa (katso kuva (L)) l 1300_-AUFBEREITER_

21 ZINKENAUFBEREITER Murskaimen asentaminen ja irrottaminen 1. Vähennä hydraulisen kevennyksen kiristyspultin öljynpainetta avaamalla asennusyksikön sulkuhana (1). Lue vähennetty öljynpaine painemittarista (2). 7. Löysää kiilahihnaa painamalla kiilahihnan kiristysvipu alas. Muussa tapauksessa on olemassa riski, että murskaimen irrottamisen yhteydessä niittopalkki nytkähtää ylöspäin. 8. Irrota kiilahihna. 9. Asenna nivelakseli paikalleen. 10. Työnnä murskainalusta vasemmalla niin pitkään kuin mahdollista sitä varten olevaan aukkoon. 2. Löysää lukitusmutteria (3) 3. Käännä takimmainen sivusuojus ylös. 4. Irrota kiilahihnasuojus (2 ruuvia). 5. Irrota nivelakseli. 6. Ohjaa kiilahihnan kiristysvipu (4) sitä varten olevaan ohjaukseen (5). 11. Poista kiristysvipu (4) 12. Siirry niittokoneen ulompaan puoleen ja käännä ulompi sivusuojus ylös. 13. Löysää lukitusruuvia (6). 1300_-AUFBEREITER_

22 ZINKENAUFBEREITER 13. Asenna murskainalusta 15. Pysäköi murskain (CR) siten, ettei se voi kaatua kumoon Tärkeätä! CR Murskaimen (CR) tai karhonmuokkaimen (SF) asentaminen - tapahtuu luonnollisesti päinvastaisessa järjestyksessä kuin paikoilleen asentaminen. Jos niittäminen tapahtuu ilman murskainta, tulee niittopalkkiin kiinnittää lisäksi suojalaitteita ja molemmat karhonmuokkaimet. Katso osat varaosaluettelosta. 14. Irrota kiinnitykset vasemmalta ja oikealta Malli "Ruuvikiinnitys" (vakio) Irrota ruuvi (S). Malli "Jousella kuormitettu kiinnityspultti" (tavoitevaruste alustalla) Irrota tappi (V1) ja vapauta pultti. Asento A = vapautettu Asento B = lukittu 1300_-AUFBEREITER_

23 TELAMURSKAIN Toimintatapa Telamurskain soveltuu sinimailaselle ja apiloille. Kaksi sisäkkäin tarttuvaa käyttötelaa puristavat rehun väliinsä. Tämä rikkoo kasvien vahakerroksen ja nopeuttaa kuivumista. Turvallisuusohje: 1 2 lue käyttöohjeet ja erityisesti turvallisuusohjeet ennen käyttöönottoa ja noudata niitä b Laitteen osat: (1) Keskusvoiteluyksikkö (valaisinkannattimessa) (4) ylempi ja alempi kumitela (2) Karhotinpeltien säätöyksikkö (vasemmalla ja oikealla) (5) Huoltoyksikkö: Hihnakäyttö (3) Huoltoyksikkö: ketjukäyttö Säätömahdollisuudet Toimituskokoonpanossa telamurskain on säädetty keskimmäistä tehoa varten. Käyttöolosuhteiden mukaiseen optimaaliseen säätämiseen voidaan tehdä seuraavat säädöt: Telojen välinen etäisyys: telojen etäisyyttä säädetään säätöruuvista (1) vasemmalla ja oikealla puolella samalla tavalla. Perusasetukset: (X) = 70 mm Perusasennosta huolimatta telarako voi olla epätasainen osien toleranssien vuoksi. Tarkista ja säädä säätöruuvin avulla tarvittaessa yksipuolisesti. X 1 Varoitus! Pyörivät osat, sisäänvetämisen vaara. Älä koskaan avaa tai irrota suojuksia moottorin ollessa käynnissä _WALZENAUFBEREITER_

24 TELAMURSKAIN Ylätelan jousikuormitus: ylätela on liikkuva ja sitä kuormittavat vasemmalla ja oikealla olevat jouset. Kunkin jousen kuormituksen voimakkuutta säädetään mutterin avulla (WS). WS Standardiasetus (SE): 210 mm SE Karholeveyden säätäminen: Karhotinpellit levittävät niitettyä ja murskattua rehua haluttuun karhon leveyteen. Karhotinpeltien säätäminen tapahtuu vasemmalla ja oikealla samalla tavalla avaamalla säätöruuvi ja säätämällä (ES) WS Käyttö Ajonopeus: Ajonopeus on sovitettava niitettävän rehun mukaan. Liian suuri nopeus huonontaa käsittelyn laatua ja tasaisuutta. Työskentely ilman telakäsittelyä: Tarvittaessa telamurskain voidaan irrottaa ja vaihtaa sen tilalle varstamurskain tai karhotin. (Lisätietoja saat lähimmältä jälleenmyyjältä) Kone, jossa on murskain, muodostaa yksikön ja on varustettu säännönmukaisilla suojuksilla. Jos murskain on irrotettu, puuttuvat leikkurista vastaavat suojalevyt. Niitto tässä kokoonpanossa ei ole sallittua, vaan on asennettava ylimääräiset suojalevyt. Varo! Loukkaantumisvaara ulos sinkoutuvien osien osalta. Noudata niittämisen aikana riittävää turvaetäisyyttä ihmisiin. Huom! Jos telamurskain on irrotettu, on kiekkoleikkurin teriin vapaa pääsy. On olemassa suuri loukkaantumisriski. Niitettäessä ilman murskainta on leikkuupuomiin asennettava erityiset, tätä käyttötapaa varten olevat suojalevyt. Uuden, murskaimen sisältävän koneen tapauksessa nämä suojalevyt eivät kuulu toimituskokoonpanoon. Osat on tilattava erikseen (katso varaosaluettelosta, ryhmästä TAKASUOJUS) _WALZENAUFBEREITER_

25 TELAMURSKAIN Huolto Puhdistus: (20 käyttötunnin välein) Irrota huoltoaukot (WA) ja peitelevyt hihna- ja ketjukäytön kohdalta Poista kerääntynyt lika Puhdista kumitelat Lika voi huonontaa voitelua ja johtaa osien vaurioitumiseen! WA Varo! Sammuta moottori ja vedä avain lukosta ennen huolto- tai korjaustöiden aloittamista. Huoltoyksikkö ketjukäyttö Voitelu: (20 käyttötunnin välein) Käyttöketjujen voitelu tapahtuu keskusvoiteluyksikön kautta. Leikkurin jokainen nosto laukaisee yhden voitelusykäyksen. Voitelujärjestelmän toimintatarkastus (S) Tarkista öljyn taso. (Öljysäiliö on kiinnitetty runkoon) Voitelumäärän säätäminen - Tehdasasetus: X=22 mm - Kierrä ruuvia ulos: lisää voiteluainetta. - Kierrä ruuvia sisään: vähemmän voiteluainetta. S Tarkista keskusvoiteluyksikön öljytaso ennen jokaista käyttökertaa. Koneen käyttö ilman riittävää voitelua vaurioittaa käyttöketjuja. Ketjunkireys: (60 käyttötunnin välein) Lyhyt käyttöketju Tarkista ketjun kireys peukalon avulla kohdasta PP1. Välys: 3,5-5 mm Ketjun kireyden muuttaminen: löysää ruuveja (3) Säädä kiristysruuvia (WS1) Pitkä käyttöketju Tarkista ketjun kireys peukalon avulla kohdasta PP2. Välys: 5-8 mm Ketjun kireyden muuttaminen: Säädä kiristysruuvia (WS2) x WS2 PP2 PP1 3 WS _WALZENAUFBEREITER_

26 TELAMURSKAIN Telojen asennon muuttaminen: (tarvittaessa) Käyttöketjujen toistuvan kiristämisen jälkeen telojen asento muuttuu. Telojen asennon muuttaminen: Avaa ruuvit (WS) ja käännä telaa. Säädä alatelan asentoa siten, että molempien telojen profiilit tarttuvat toisiinsa optimaalisesti, mutta eivät kosketa toisiaan. WS Telojen optimaalinen asento ehkäisee kumitelojen ennenaikaista kulumista SE RS Käyttöhihna: (tarvittaessa) Tarkista hihnan kireys: Perusasetus (SE): 190 mm hihnankireyden muuttaminen: säädä ruuvia (WS) Hihnan vaihtaminen: Jos käyttöhihnoissa on vaurioita tai kulumia, on ne vaihdettava. (Huomio: vaihda aina kokonainen hihnasarja!) Löysää hihnan kireyttä. Apuvälineenä voidaan käyttää terän pikavaihtoavainta. Vaihda hihnat Palauta hihnan kireys entiselleen SP1 Voitelu: (50 käyttötunnin välein) SP 1 SP1 Vaihteistoöljy: (100 käyttötunnin välein) Avaa poistoruuvi (AS) ja valuta öljy pois Täytä vaihteistoöljyllä (700ml) täyttöaukon (BS) kohdalla CS = öljyn täyttötaso (Täyssynteettinen voiteluöljy korkealämpötilavoiteluun, ISO-VG-luokka 220) BS CS AS 1400-_WALZENAUFBEREITER_

27 MURSKAIN (CONDITIONER) Erityisen tärkeätä, kun murskain on irrotettu niittopalkista Neuvo Murskaimella (CR) varustettu kone on varustettu yhtenä kokonaisuutena suojalaitteilla. Jos murskain irrotetaan, ei niittolaite ole enää suojattu täydellisesti.tässä tilassa koneella ei saa niittää ilman lisäsuojavarustuksia! Niittäminen ilman murskainta Huomio! Ilman murskainta (CR) tapahtuvaa niittämistä varten on niittopalkkiin asennettava suojalaitteita, jotka on tarkoitettu erityisesti tähän työhön. Tällaiset turvalaitteet eivät kuulu uuden murskaimella varustetun koneen toimitukseen; osat on tilattava erikseen (katso varaosaluettelon rakenneosaryhmää "SUOJUKSET TAKANA"). 1 Lisävaruste - Murskainalusta (4) - jousiviritteinen kiinnityspultti (A-B) - Karhotinlevyt Niittäminen ilman murskainta (CR) - Noudata välttämättä turvallisuusneuvoja (yllä)! MÄHEN OHNE CR_

28 MURSKAIN (CONDITIONER) Karholeveys niitettäessä ilman murskainta 1 Ilman murskainta niitettäessä karholeveyttä säädetän karhotinlevyjen avulla. Näin estetään se, että traktorin leveät renkaat ajavat karhon päälle. Karhotinlevyjen asentaminen - Kiinnitä karhotinlevyt asentoon 1 (katso myös edellinen sivu kohta Takimmainen suojus) vasemmalle ja oikealle Kahden vetojousen säätäminen: A = rehun ollessa korkeaa ja tiivistä B = Perusasento C = rehun ollessa lyhyt. Syöttökartiot (tavoitevaruste) Mukana toimitettuja syöttökartioita suositellaan asennettaviksi kun: - halutaan parantaa karhon muodostamista erityisesti raskaiden, tiiviiden rehujen tapauksessa. - Katso varaosat varaosaluettelosta MÄHEN OHNE CR_

29 TÖRMÄYSSUOJA Törmäyssuoja Niitettäessä puiden, aitojen, rajakivien tms. ympärillä on varovaisesta ja hitaasta ajotavasta huolimatta aina riskinä, että teräpalkki törmää esteisiin. Siinä yhteydessä vahinkojen välttämiseksi niittoyksikkö on varustettu törmäyssuojalla. Neuvo: käännä kaksisuuntainen ohjain työn ajaksi aina kellunta-asentoon, jotta törmäyssuoja toimisi parhaalla tavalla. Huom! Törmäyssuojaa ei ole tarkoitettu suojaamaan konetta täydellä vauhdilla tapahtuvilta törmäysvaurioilta. Huom! Jos et ole varma, ettei niitettävä ala ole esteetön, hiljennä vauhtia vastaavasti! Toimintatapa Törmäyksen yhteydessä niittopalkki heiluu hieman taaksepäin. Työn jatkamiseksi hae niittopalkki työasentoon kaksisuuntaisen ohjaimen (ST) avulla. Neuvo: Tätä kääntövälinettä voidaan käyttää myös vaihdettaessa työasennosta kuljetusasentoon (ja päinvastoin). Katso myös luku Kuljetus- ja työasento 1300 _ANFAHRSICHERUNG

30 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Yleisiä huolto-ohjeita Noudata alla olevia ohjeita, jotta kone pysyy kauan hyvässä kunnossa. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Niittoterien ruuviliitokset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien käytön aiheuttamista vahingoista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Koneen säilytys ulkona Jos kone jätetään pitemmäksi ajaksi ulos, männänvarret on puhdistettava ja voideltava. Talvisäilytys TD 49/93/2 - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa paljaat osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. FETT Voimansiirtoakseli Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Pysäköi kone ainoastaan tasaiselle ja kestävälle alustalle. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos puhdistettaessa käytetään liian suurta painetta, voi syntyä maalivaurioita. Ennen hydraulijohtojen kytkemistä on varmistettava, että laitteen hydrauliikka on sovitettu traktorin hydrauliikkaan. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkujen on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huoltoohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Turvallisuusohjeita! Puhdista hydrauliletkujen liitännät ja öljypistorasiat ennen jokaista kytkemistä. Huomioi kulumisja puristuskohdat. 1201_-Allgemeine-Wartung_BA

31 HUOLTO JA KUNNOSSAPITO Niittopalkin öljytason tarkastaminen Normaaleissa käyttöolosuhteissa lisätään uutta öljyjä kerran vuodessa tai vaihdetaan öljy kokonaan.. 1. Nosta niittopalkkia toisesta päästä (X1) ja tue se. X1 = mitta lattialta teräpalkin yläreunaan NOVACAT 352 ED X1 = 235mm - Ota öljyntäyttötulppa (63) irti ja lisää "SAE 90" -öljyä. 4. Öljytason tarkastaminen. Öljytaso on oikein, jos vaihteistoöljy ulottuu tasoruuviin 1) (OIL LEVEL) asti. OIL LEVEL Neuvo: Liika öljy aiheuttaa niittopalkin ylikuumenemista käytön aikana. Liian vähän öljyä merkitsee liian vähäistä voitelua. TD17/99/10 Palkin se pää, jossa on öljyntäyttötulppa, jää maahan. Nosta niittopalkkia toisesta päästä (X1):n verran ja tue sopivalla välineellä. 2. Anna niittopalkin olla tässä asennossa noin 15 minuuttia. 63 OIL LEVEL Öljynvaihto niittopalkissa - Öljynvaihto ensimmäisen 50 työtunnin jälkeen, viimeistään kuitenkin 100 ha:n jälkeen. Neuvo: Vaihda öljyt käyttölämpötilassa. Jos öljy on kylmää, on se liian jähmeää. Hammasratoihin jää liikaa vanhaa öljyä, jonka seurauksena vaihteistoon jää leijuvia aineita. TD Tämä aika on välttämätön, jotta öljy pääsee kerääntymään niittopalkin alaosaan. 3. Ota öljyntäyttötulppa (63) irti. Öljytaso mitataan tämän täyttötulpan reiästä. Öljymäärä: NOVACAT 352 ED 4,5 litraa SAE 90 - Aseta teräpalkki suurimpaan vinoasentoon. - Ota öljynpoistotulppa (62) irti, anna öljyn valua ulos ja hävitä asianmukaisesti. Tärkeätä! Niittopalkin on oltava tällöin tarkalleen vaakasuorassa asennossa. 1) Öljyntäyttötulppa (63) on samalla myös öljytason mittatikku (OIL LEVEL) WARTUNG_

32 HUOLTO JA KUNNOSSAPITO Kulmavaihteiston öljynvaihto 1 - Öljy vaihdetaan ensimmäisten 50 käyttötunnin jälkeen. - Öljymäärää tulee normaaleissa käyttöolosuhteissa lisätä vuosittain (OIL LEVEL). - Öljynvaihto viimeistään 100ha:n jälkeen. Öljymäärä: 1,25 litraa SAE 90 Kulmavaihteiston öljynvaihto 2 - Öljy vaihdetaan ensimmäisten 50 käyttötunnin jälkeen. - Öljymäärää tulee normaaleissa käyttöolosuhteissa lisätä vuosittain (OIL LEVEL). - Öljynvaihto viimeistään 100ha:n jälkeen. Öljymäärä: 0,8 litraa SAE OIL LEVEL OIL-LEVEL Neuvo Saattaa kestää jonkun aikaa, kunnes kaikki jäteöljy on valunut pois. 1 2 Niittoterien asentaminen Huomio! Niittoterässä oleva nuoli osoittaa niittolautasen pyörimissuunnan. - Puhdista ruuvien kiinnityskohdat lakasta ennen asennusta WARTUNG_

33 HUOLTO Niittoterän pidikkeen kulumistarkastus Kuluvia osia ovat: niittoterien pidikkeet (30) niittoterien pultit (31) Huomio! Kuluvat osat voivat aiheuttaa onnettomuusvaaran. Kuluneiden kuluvien osien käyttämistä ei saa jatkaa. Muussa tapauksessa irtoilevat osat saattavat aiheuttaa onnettomuusvaaran (esim. niittoterät, murtuneet kappaleet). Toimintavaiheet - silmämääräinen tarkastus 1. Irrota niittoterät. 2. Poista kasvuston jäänteet ja lika - pultin (31) ympäriltä. Tarkasta niittoterien kiinnitys kulumien ja muiden vaurioiden varalta: ennen jokaista käyttöönottokertaa usein käytön aikana välittömästi kiinteään esteeseen törmäämisen jälkeen (esim. kivi, puu- tai metallikappale jne.). Huomio! Onnettomuus saattaa sattua, jos: - teränpultti on ohentunut keskeltä 15 mm paksuiseksi - kulunut alue (30a) ulottuu reiän reunaan saakka. - teränpultti on kulunut alaosastaan (30b) - teränpultin kiinnitys ei enää ole tiukka Jos koneessa havaitaan yksi tai useampi mainituista kulumista, on niittäminen keskeytettävä. Kuluneet kuluvat osat tulee vaihtaa välittömästi uusiin Pöttinger-alkuperäisosiin. Ruuvaa terän pultti ja mutteri kiristysmomenttiin 120 Nm SICHTKONTROLLE (3776)

34 HUOLTO JA KUNNOSSAPITO Niittoterien pidike pikavaihtoa varten Huomio! Oman turvallisuutesi tähden Tarkista niittoterät ja niiden kiinnitys säännöllisesti! - Niittolautaseen kiinnitettyjen niittoterien tulee kulua tasaisesti (muutoin epätasapainon vaara). Muussa tapauksessa ne tulee vaihtaa uusiin (vaihto pareittain). - Vääntyneiden ja vaurioituneiden niittoterien käyttöä ei saa jatkaa. Vääntyneiden, vaurioituneiden ja/tai kuluneiden terienpidikkeiden (30) käyttöä ei saa jatkaa. Niittoterän kiinnityksen tarkastus - tavallinen tarkastus joka 50 tunnin välein - useammin tapahtuva tarkastus niitettäessä kivisillä alueilla tai muissa vaikeissa käyttöoloissa. - välitön tarkastus kiinteään esteeseen törmäämisen jälkeen (esim. kivi, puu- tai metallikappale jne.). Suorita tarkastukset - kuten on kuvattu kappaleessa "Niittoterien vaihtaminen". Huomio! Vaurioituneita, vääntyneitä tai voimakkaasti kuluneita rakennosia ei saa käyttää (muutoin onnettomuusvaara). TD f 120 Nm (12 kpm) 31 TD e min. 15 mm KLINGEN-SCHNELLW

35 HUOLTO JA KUNNOSSAPITO Niittoterien vaihtaminen 1. Aseta vipu (H) vasemmalta tai oikealta puolelta loppuun asti niittolautasen ja teräpidikkeen (30) väliin asentoon A. 2. Käännä vipu asennosta A asentoon B ja työnnä sillä tavalla liikuteltava teräpidike (3) alas. 3. Irrota niittoterä (M). terän pultti (31) vaurioiden, kulumisen ja löysyyden varalta pidike (30) vaurioiden, asennon muuttumisen ja löysyyden varalta reikä (32) vaurioiden varalta. - Sivuseinämissä ei saa olla vääntymiä. 6. Niittoterien asentaminen 7. Suorita silmämääräinen tarkastus! 4. Poista kasvuston jäänteet ja lika - pultin (31) ympäriltä ja reiän sisäpuolelta (32). 5. Tarkastus Tarkista, että terä (M) on oikein terän pultin (31) ja pidikkeen (30) välissä (katso kuvaa). 8. Käännä vipu (H) takaisin "asentoon A" ja irrota. Vivun säilytys - Pistä vipu (H) käytön jälkeen asennusyksikön pidikkeeseen ja varmista se. - varaterät (2) h _-HEBEL_

36 TEKNISET TIEDOT Tekniset tiedot Nimike Kiinnitys Käsittelyleveys Kuljetusleveys NOVACAT 352 ED / RC Tyyppi 3784 Kolmipistekiinnitys Kat. III / leveys 3 3,46 m 3,00 m Niittolautasten lukumäärä 8 Niittoterien lukumäärä 16 Työteho 3,7 ha/h Moottorin kiertoluku (k/min) 1000 Nivelakselin ylikuormitussuoja Tehontarve Paino1) Melutaso 1500 Nm 96 kw (130 PS) 1350 kg / 1370 kg 91,4 db (A) Kaikki tiedot sitoumuksetta Vaadittavat liittimet 1 yksisuuntainen ohjauslaite, jossa on kellunta-asento (traktorilta vaadittu vähimmäisvarustus) Käyttöpaine väh.: 170 bar Käyttöpaine enint.: 200 bar 1 kaksisuuntainen ohjauslaite (traktorilta vaadittu vähimmäisvarustus) Käyttöpaine väh.: 170 bar Käyttöpaine enint.: 200 bar Tavoitevarustus: Murskainalusta Takasuojus Karhotinlevyt (vain takasuojuksen yhteydessä) Jalakset korkealeikkuuta varten Karhon ohjausrummut Kulutusjalakset 7-napainen perävaunun valopistorasia (12 V) 1) Paino: eri arvot mahdollisia koneen varustuksesta riippuen. 1400_-TECHN. DATEN _

37 TEKNISET TIEDOT Tyyppikilpi Alustan numero on merkitty viereisen kuvan mukaiseen tyyppikilpeen. Muista aina ilmoittaa alustan numero, muuten takuutapauksia, kysymyksiä ja varaosatilauksia ei voida käsitellä. Muista merkitä alustan numero käyttöoppaan kansilehteen heti ajoneuvon/laitteen luovutuksen jälkeen. Niittokoneen määräystenmukainen käyttö Niittokone NOVACAT 352 ED / RC (Tyyppi PSM 3784) on tarkoitettu ainoastaan tavanomaiseen käyttöön maataloustöissä. Tarkoitettu niittyjen ja lyhytvartisten kasvustojen niittämiseen. Kaikki muu käyttö ei ole asianmukaista käyttöä. Tällaisesta käytöstä aiheutuvista vaurioista ei valmistaja vastaa; käytöstä vastaa yksinomaan omistaja. * Asianmukaiseen käyttöön kuuluu myös huolto- ja korjaustöiden tekeminen valmistajan antamien ohjeiden mukaan. 1400_-TECHN. DATEN _
