1 Lync infrastruktuurin keskeiset muutokset Mika Seitsonen

2 Sisältö 2 Arkkitehtuurit, protokollat Uudet toiminnallisuudet ja niiden hyödyntäminen Uudet työkalut Päivitykset Siirtyminen nykyisistä järjestelmistä

3 Käyttöönottomallit 3 On-Premises Lync Server 2013 Preview Private cloud / dedicated Hybrid Single domain and directory Users split server / online Cloud Microsoft Office 365, Lync Online Partner-hosted multi-tenant

4 Yleistä 4 Standard vs. Enterprise Edition -palvelin Vain yksi palvelinlisenssi - tarvitaan jokaiselle front-end -palvelimelle Käyttäjälisensointi ennallaan (Standard, Enterprise ja Plus CAL) Pääosin samoina säilyneet toiminnot Perusarkkitehtuuri Hallintatyökalut Topology Builder Lync Server Control Panel; yhä SilverLight-pohjainen, mukana uusien toimintojen hallinta Lync Server Management Shell; PS-komentojen lkm 567 > 740

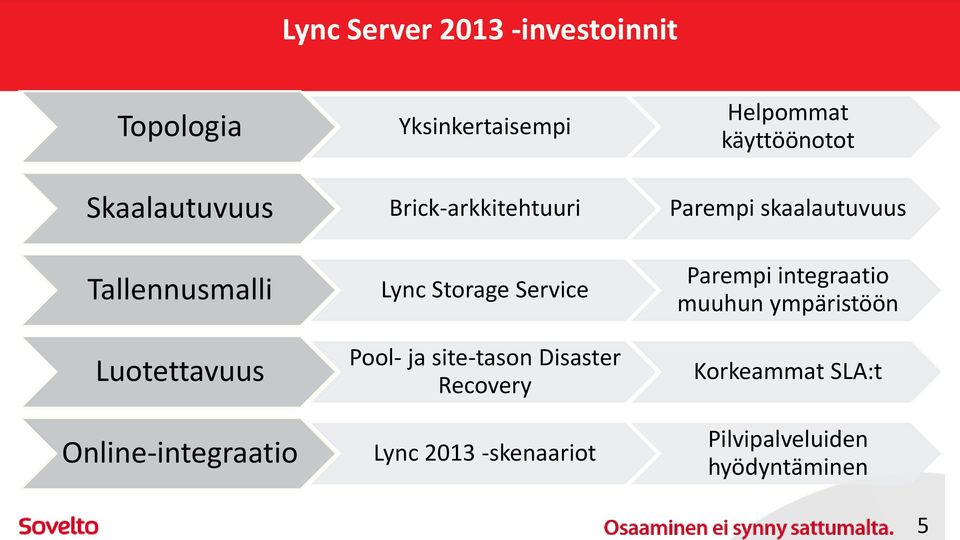

5 Lync Server investoinnit 5 Topologia Yksinkertaisempi Helpommat käyttöönotot Skaalautuvuus Brick-arkkitehtuuri Parempi skaalautuvuus Tallennusmalli Luotettavuus Online-integraatio Lync Storage Service Pool- ja site-tason Disaster Recovery Lync skenaariot Parempi integraatio muuhun ympäristöön Korkeammat SLA:t Pilvipalveluiden hyödyntäminen

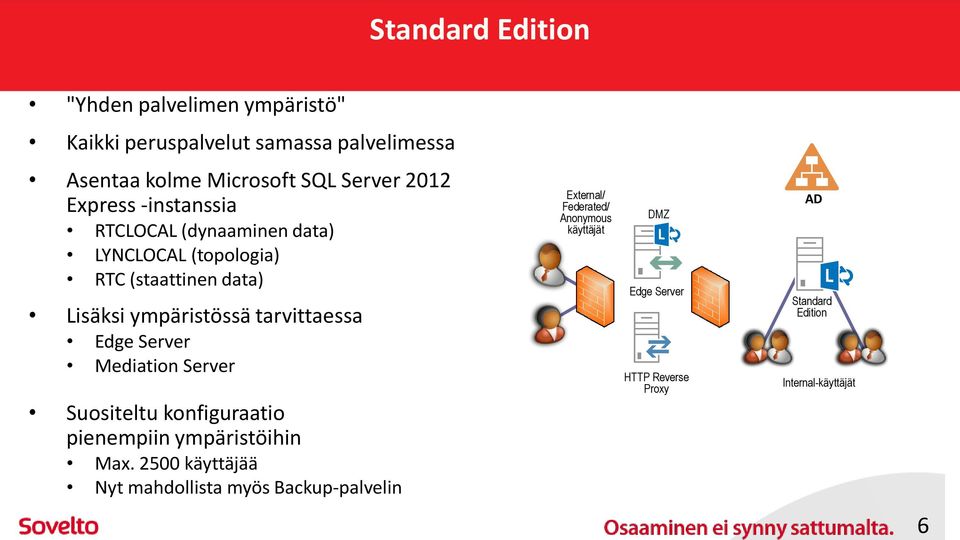

6 Standard Edition "Yhden palvelimen ympäristö" Kaikki peruspalvelut samassa palvelimessa Asentaa kolme Microsoft SQL Server 2012 Express -instanssia RTCLOCAL (dynaaminen data) LYNCLOCAL (topologia) RTC (staattinen data) Lisäksi ympäristössä tarvittaessa Edge Server Mediation Server Suositeltu konfiguraatio pienempiin ympäristöihin Max käyttäjää Nyt mahdollista myös Backup-palvelin External/ Federated/ Anonymous käyttäjät DMZ Edge Server HTTP Reverse Proxy AD Standard Edition Internal-käyttäjät 6

7 Enterprise Edition (Enterprise pool) 7 Toiminnon hajauttaminen useammalle palvelimelle Hyödyt skaalautuvuus ja kuormanjako vikasietoisuus (myös tietokannan osalta käyttämällä mirroring-toimintoa) Vaatii aina erillisen tietokantapalvelimen SQL Server 2008 R2 (64-bit) SQL Server 2012 Enintään 12 Front-End -palvelinta Kuormantasauksen vaihtoehdot: DNS Load Balancing Rautapohjainen kuormantasaaja (HTTPS) Enterprise Pool AD Enterprise Edition Front-End -palvelimet SQL Server (Mirror)

8 Lync Server arkkitehtuuri Uutta! Uutta Public Providers Federated Network Hybrid Edge Server UC End Points EE Pool IP-PSTN Gateway Front-end Mediation Server (optional) Back-end Identity FIM Voic / Archive Monitoring File store AD Exchange SCOM DFS Edge More Secure Federation and Interoperability External User Ingress Pool Fewer, Consolidated Servers Virtualized and Higher Scale External PSTN Perimeter Network Reverse Proxy PBX Persistent Chat (optional) Internal Web Access CDR/QoE/ Report DB Office Web Apps SQL Services Consolidated Archiving SCOM, AD, DFS

9 Vikasietoisuus ja skaalautuvuus - Brick Model I Lync Server 2010 SQL Server Back-end pullonkaulana skaalautumiselle myös hyvin herkkä yhteyden katkeamiselle Käyttäjien jako pool:in eri front-endpalvelimille monimutkaisella algoritmillä 10 FE + tightly coupled back end SQL Server database (DB) bottleneck business logic DB used for presence updates and subscriptions 1-10 Front End Servers

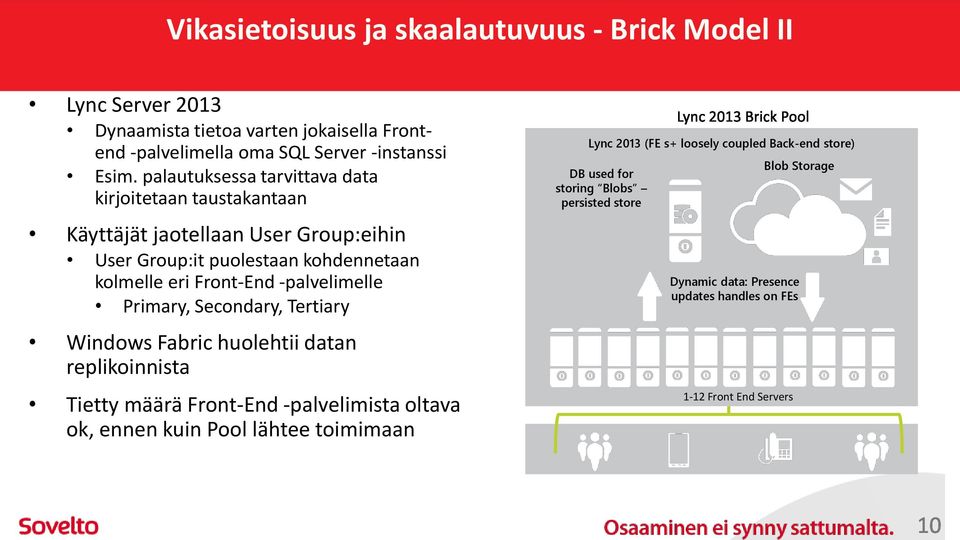

10 Vikasietoisuus ja skaalautuvuus - Brick Model II Lync Server 2013 Dynaamista tietoa varten jokaisella Frontend -palvelimella oma SQL Server -instanssi Esim. palautuksessa tarvittava data kirjoitetaan taustakantaan Käyttäjät jaotellaan User Group:eihin User Group:it puolestaan kohdennetaan kolmelle eri Front-End -palvelimelle Primary, Secondary, Tertiary Windows Fabric huolehtii datan replikoinnista Tietty määrä Front-End -palvelimista oltava ok, ennen kuin Pool lähtee toimimaan Lync 2013 (FE s+ loosely coupled Back-end store) DB used for storing Blobs persisted store Blob Storage Dynamic data: Presence updates handles on FEs 1-12 Front End Servers

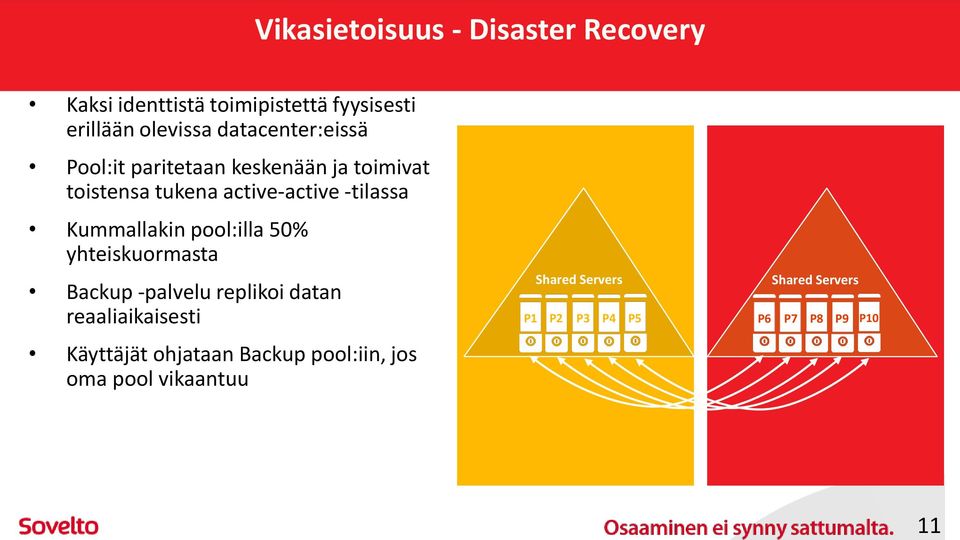

11 Vikasietoisuus - Disaster Recovery 11 Kaksi identtistä toimipistettä fyysisesti erillään olevissa datacenter:eissä Pool:it paritetaan keskenään ja toimivat toistensa tukena active-active -tilassa Kummallakin pool:illa 50% yhteiskuormasta Backup -palvelu replikoi datan reaaliaikaisesti Käyttäjät ohjataan Backup pool:iin, jos oma pool vikaantuu Shared Servers Shared Servers P1 P2 P3 P4 P5 P6 P7 P8 P9 P10

12 Lync Server 2013 Persistent Chat Lync Pool A Lync Pool B Dependent Lync Pool Registration Session Initiation Protocol (SIP) Chat communication (XCCOS over SIP) L Lync 2013 Client XCCOS* over SIP Persistent Chat Pool Enterprise Edition (EE) topology Multiple Lync pools One or more Persistent Chat pools Each with up to four active Persistent Chat Servers supporting 80K concurrent endpoints Servers can be virtualized Recommended stand-alone database for persistent chat content and compliance database SQL mirroring for database High Availability Stretched pool for Disaster Recovery, with SQL log shipping XCCOS = extensible Chat Communication

13 Demoympäristö Demoympäristössä kaksi Enterprise Edition Pool:ia LS1 ED1 TMG1.10 uc2.demo /24 LKAnKONEnn.12 LS / WAS1.18 CLI1 CLI2.20 DMZ /24 DMZ-Internal Host-only /24 Ext-PhysicalNIC AudioCodes VoIP-sovitin /24 LAN LS2 EX1 DB1 DB2.13 SP RTR1 LS3 DB /24 Branch PC

14 Lync Storage Service (LySS) Front End Server Archiving CDR QoE Web Conf Lync Storage Service Connection Management (OAuth, Exchange, SQL) Async Interface Async DB Replication for HA Unified Contacts Exchange 2013 Mailboxes Lync Archives CDR/QoE Data SQL Server

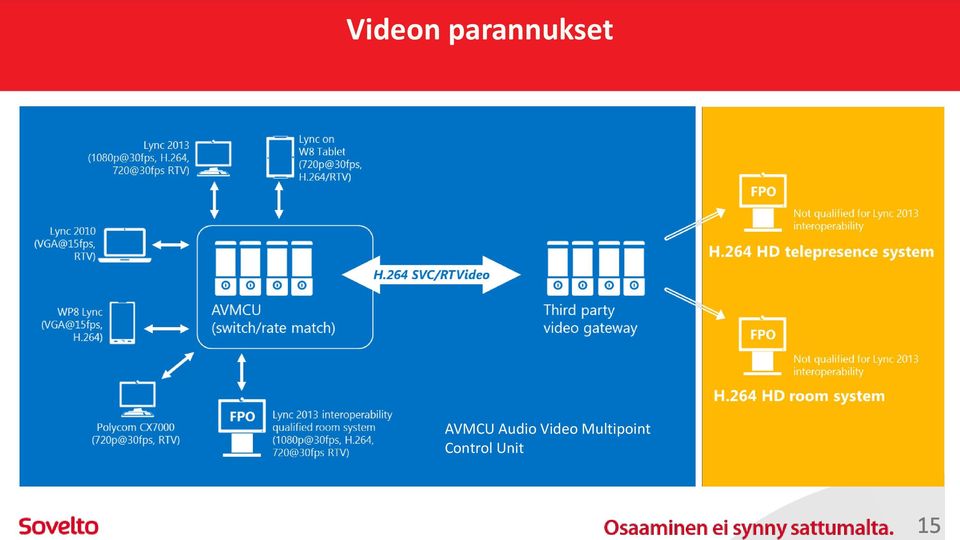

15 Videon parannukset AVMCU Audio Video Multipoint Control Unit

16 Video-kumppanit Radvision SCOPIA Video Gateway for Microsoft Lync Qualified for Lync Sever 2010 and OCS 2007 R2 Video Endpoints Qualified OCS 2007 R2 VTC with LifeSize Room 220, LifeSize Team 220, LifeSize Express 220, LifeSize Passport Lync 2010 qualification - work-in-progress Committed to Lync 2013 video interoperability Video Infrastructure Polycom RealPresence Collaboration Server (RMX) 1500 Qualified for Lync 2010 in August, 2012 Committed to Lync 2013 video interoperability New Lync video interoperability partner Qualification expected for Lync 2010 and Lync 2013 For current status, see

17 Muut palvelinmuutokset Exchange 2013 Arkistointi mahdollista postilaatikoihin; sisältää myös työkalut arkistojen tutkiskeluun Käyttäjien HD-tasoiset kuvat tallennetaan käyttäjän postilaatikkoon näytetään ilmoituksissa ja kokouksissa, jos käyttäjä ei näytä videota Unified Contact Store Office Web Apps Server Lync käyttää PowerPoint-esitysten jakoon Ei muokkausta > ei erillistä lisenssiä Erityisesti Sharepoint 2013 käyttää myös SQL Server Klusterointi on tuettu vain siirtymävaiheessa; muuten Mirroring Määritys Topology Builder -työkalulla Extensible Messaging and Presence Protocol (XMPP Gateway) Integroituna suoraan Front-end- ja Edgerooleissa toimiviin palvelimiin OAUTH Varmenteeseen perustuva palvelinten välinen todennus 17

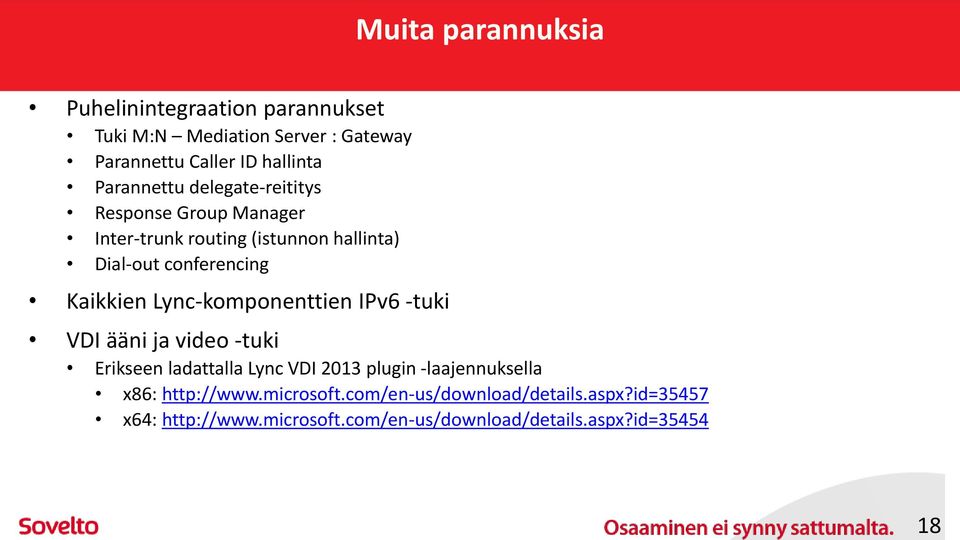

18 Muita parannuksia 18 Puhelinintegraation parannukset Tuki M:N Mediation Server : Gateway Parannettu Caller ID hallinta Parannettu delegate-reititys Response Group Manager Inter-trunk routing (istunnon hallinta) Dial-out conferencing Kaikkien Lync-komponenttien IPv6 -tuki VDI ääni ja video -tuki Erikseen ladattalla Lync VDI 2013 plugin -laajennuksella x86: x64:

19 Lync Server 2013 Planning Tool 19 Uudet toiminnot: IPv6 Hybrid-malli Mobility Lync Web App Saataville helmikuussa 2013

20 Lync Server dokumentaatio 20 Erillisiä Word-dokumentteja ei ainakaan vielä ole saatavilla Online Help -tiedosto Tuorein versio , jonka uudet osiot oikealla

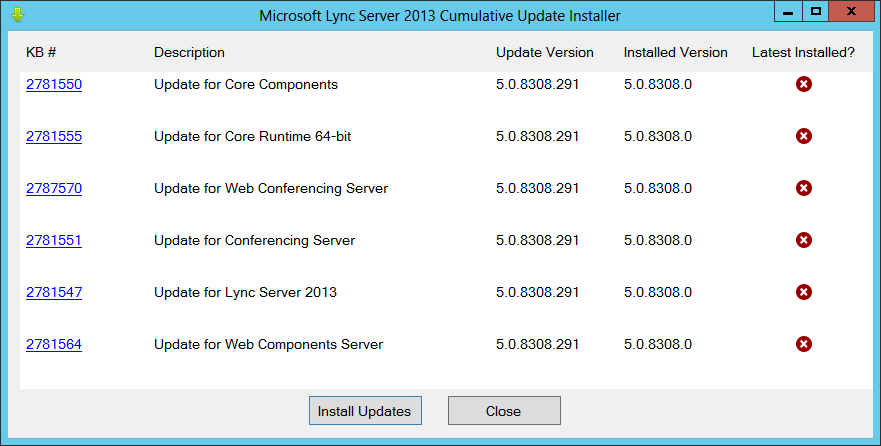

21 Lync Server päivitykset 21 Cumulative Update 1 tuli saataville helmikuun lopulla Kb-artikkelin tietokantapäivityskomennoista puuttuu -Update -parametri Päivitysten asennus muuttunut hivenen Enterprise Edition -ympäristössä, jossa useampia Front-end -palvelimia Loistoartikkeli (ja vuokaavio) aiheesta /dodeitte/archive/2013/02/27 /how-to-apply -lync-server-2013-cumulative -updates.aspx

22 Siirtymät 22 Siirtymä samaan tapaan kuin aiemminkin Rakennetaan uuden version infrastruktuuri vanhan rinnalle Palvelinsiirtymä tuettu seuraavista lähdeympäristöistä Lync Server 2010 Office Communications Server 2007 R2 (HUOM!!! Ei tue Windows Server 2012 DC:eitä!!!) Asiakassovellukset toimivat nyt myös ristiin Lync 2013 voi käyttää Lync palvelimia LiveMeeting ei enää tuettu Lync Server palvelimissa Lync 2013 Basic saatavana ilmaiseksi; rajoitetut toiminnot Palvelinvaatimukset kasvaneet

23 Aihealueen kurssit Soveltossa 23 Lync Server 2013 Ignite, 4 pv, (ensi viikon tiistai!) ja 3.6. alkaen Lync Server osaajille Core Solutions of Lync Server 2013, 4 pv, ja alkaen Enterprise Voice and Online Services with Lync Server 2013, 4 pv, alkaen

24 Q&A t
