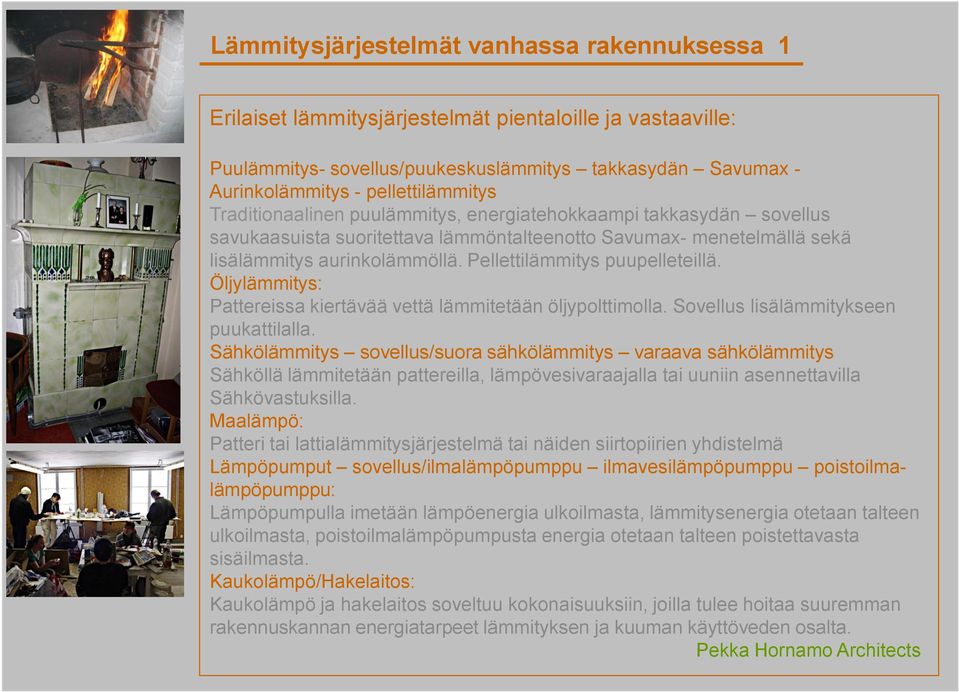

1 Lämmitysjärjestelmät vanhassa rakennuksessa 1 Erilaiset lämmitysjärjestelmät pientaloille ja vastaaville: Puulämmitys- sovellus/puukeskuslämmitys takkasydän Savumax - Aurinkolämmitys - pellettilämmitys Traditionaalinen puulämmitys, energiatehokkaampi takkasydän sovellus savukaasuista suoritettava lämmöntalteenotto Savumax- menetelmällä sekä lisälämmitys aurinkolämmöllä. Pellettilämmitys puupelleteillä. Öljylämmitys: Pattereissa kiertävää vettä lämmitetään öljypolttimolla. Sovellus lisälämmitykseen puukattilalla. Sähkölämmitys sovellus/suora sähkölämmitys varaava sähkölämmitys Sähköllä lämmitetään pattereilla, lämpövesivaraajalla tai uuniin asennettavilla Sähkövastuksilla. Maalämpö: Patteri tai lattialämmitysjärjestelmä tai näiden siirtopiirien yhdistelmä Lämpöpumput sovellus/ilmalämpöpumppu ilmavesilämpöpumppu poistoilmalämpöpumppu: Lämpöpumpulla imetään lämpöenergia ulkoilmasta, lämmitysenergia otetaan talteen ulkoilmasta, poistoilmalämpöpumpusta energia otetaan talteen poistettavasta sisäilmasta. Kaukolämpö/Hakelaitos: Kaukolämpö ja hakelaitos soveltuu kokonaisuuksiin, joilla tulee hoitaa suuremman rakennuskannan energiatarpeet lämmityksen ja kuuman käyttöveden osalta.

2 Lämmitysjärjestelmät vanhassa rakennuksessa 2 Rakennus ja sen ympäristö Kohennus-, korjaus- ja muutostöissä on otettava huomioon rakennuksen ominaisuudet ja erityispiirteet sekä rakennuksen soveltuvuus aiottuun käyttöön. Muutosten johdosta rakennusten käyttäjien turvallisuus ei saa vaarantua eivätkä heidän terveydelliset olonsa heikentyä. Rakennuksen kohennus-, korjaus- ja muutostöissä ja muita toimenpiteitä tehtäessä samoin kun rakennuksen tai sen osan purkamisessa on huolehdittava siitä, ettei historiallisesti tai rakennustaiteellisesti arvokkaita rakennuksia ympäröivää maisemaa tai kaupunkikuvaa turmella.

3 Lämmitysjärjestelmät vanhassa rakennuksessa 3 Rakennusten korjaaminen ja ylläpito 2012: KOR- rakentamisen lähtökohdat: - Energiatehokkuutta parannetaan muun korjausrakentamisen yhteydessä. - On otettava huomioon, että korjauksia tehdään usein vaiheittain. - Kiinteistön/rakennuksen omistaja voi itse päättää kohennus- ja korjaustöiden laajuudesta. - Vaatimukset asetetaan uudelle työlle rakennusten kohennuksessa - ja korjaustyössä ei olemassa olevalle rakennukselle/rakennuskannalle. Määräykset ja ohjeet eivät koske: - Rakennuksia niiltä osin, kun ne ovat suojellut, ja määräysten noudattaminen aiheuttaisi suojeltuun rakennuksen muutoksia, joita ei voida pitää hyväksyttävinä. - Tuotantorakennuksia, joissa tuotantoprosessi luovuttaa suuren määrän lämpöenergiaa. - Rakennusta, jonka pinta-ala on enintään 50 m2. - Maatalousrakennusta jossa energiankäyttö on vähäinen. - Loma-asuntoa, johon ei ole suunniteltu ympärivuotiseen käyttöön tarkoitettua lämmitysjärjestelmää Soveltamistaso KOR- rakentamisessa: - Matalin taso (kunnostus): Suojeltu rakennuskanta ( ei energiatehokkuusvaatimustasoa) - Keskitaso (peruskorjaus): Vuoden 1990 jälkeen rakennetut tai alle 25% vaipan pinta-alasta korjataan. - Uudisrakentamisen taso (perusteellinen saneeraus): välillä rakennettu elementtikerrostalo, johon tehdään laajamittaisia kohennus- ja korjaustöitä.

4 Lämmitysjärjestelmät vanhassa rakennuksessa 4 Energiatase ja energiankulutus

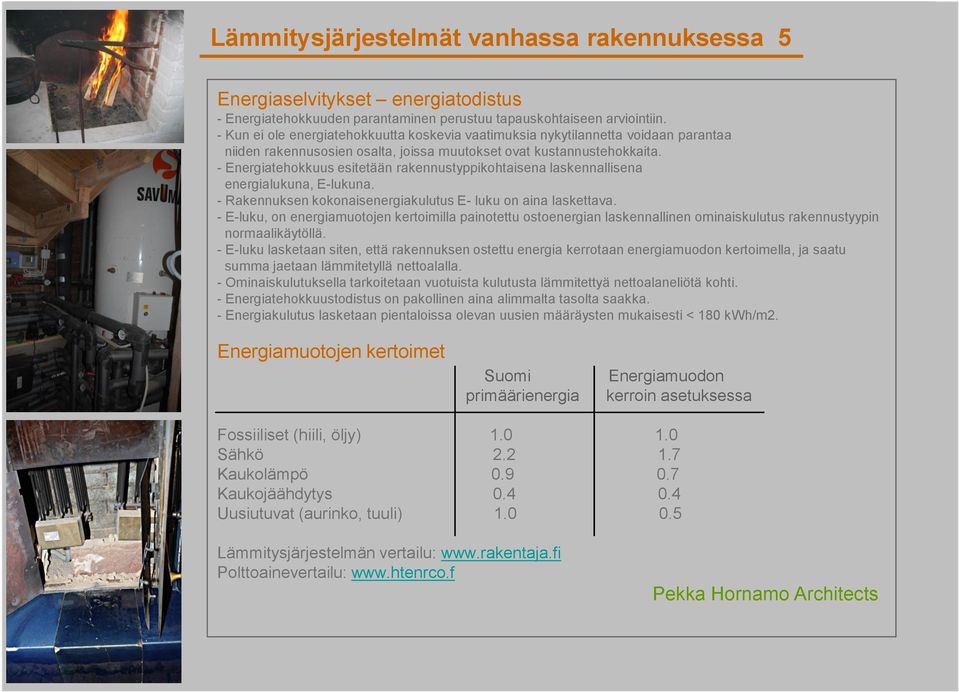

5 Lämmitysjärjestelmät vanhassa rakennuksessa 5 Energiaselvitykset energiatodistus - Energiatehokkuuden parantaminen perustuu tapauskohtaiseen arviointiin. - Kun ei ole energiatehokkuutta koskevia vaatimuksia nykytilannetta voidaan parantaa niiden rakennusosien osalta, joissa muutokset ovat kustannustehokkaita. - Energiatehokkuus esitetään rakennustyppikohtaisena laskennallisena energialukuna, E-lukuna. - Rakennuksen kokonaisenergiakulutus E- luku on aina laskettava. - E-luku, on energiamuotojen kertoimilla painotettu ostoenergian laskennallinen ominaiskulutus rakennustyypin normaalikäytöllä. - E-luku lasketaan siten, että rakennuksen ostettu energia kerrotaan energiamuodon kertoimella, ja saatu summa jaetaan lämmitetyllä nettoalalla. - Ominaiskulutuksella tarkoitetaan vuotuista kulutusta lämmitettyä nettoalaneliötä kohti. - Energiatehokkuustodistus on pakollinen aina alimmalta tasolta saakka. - Energiakulutus lasketaan pientaloissa olevan uusien määräysten mukaisesti < 180 kwh/m2. Energiamuotojen kertoimet Suomi primäärienergia Energiamuodon kerroin asetuksessa Fossiiliset (hiili, öljy) Sähkö Kaukolämpö Kaukojäähdytys Uusiutuvat (aurinko, tuuli) Lämmitysjärjestelmän vertailu: Polttoainevertailu:

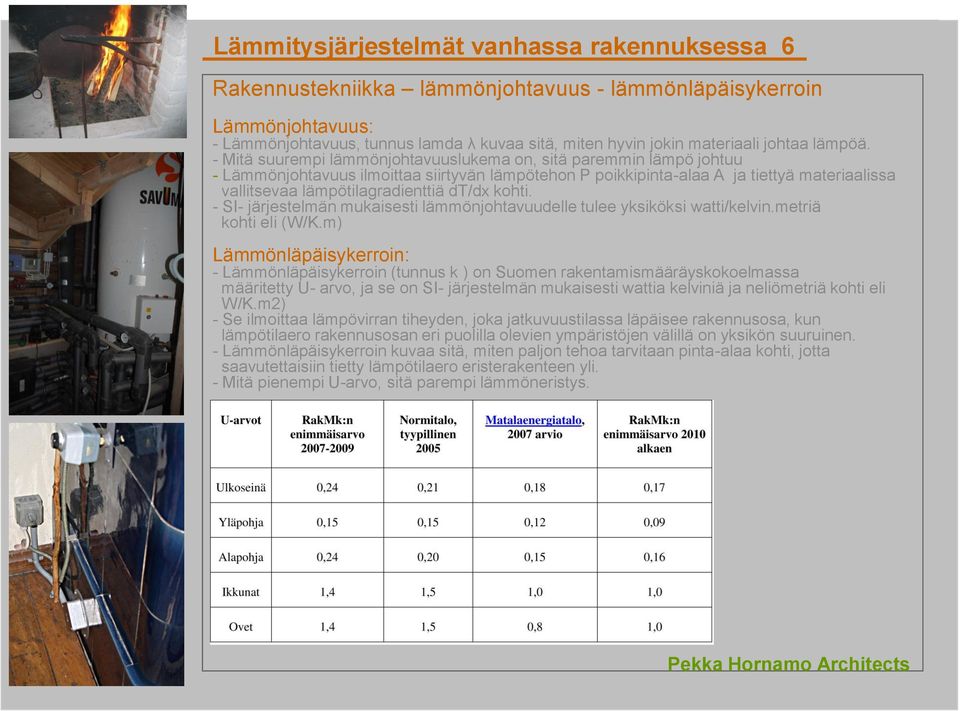

6 Lämmitysjärjestelmät vanhassa rakennuksessa 6 Rakennustekniikka lämmönjohtavuus - lämmönläpäisykerroin Lämmönjohtavuus: - Lämmönjohtavuus, tunnus lamda λ kuvaa sitä, miten hyvin jokin materiaali johtaa lämpöä. - Mitä suurempi lämmönjohtavuuslukema on, sitä paremmin lämpö johtuu - Lämmönjohtavuus ilmoittaa siirtyvän lämpötehon P poikkipinta-alaa A ja tiettyä materiaalissa vallitsevaa lämpötilagradienttiä dt/dx kohti. - SI- järjestelmän mukaisesti lämmönjohtavuudelle tulee yksiköksi watti/kelvin.metriä kohti eli (W/K.m) Lämmönläpäisykerroin: - Lämmönläpäisykerroin (tunnus k ) on Suomen rakentamismääräyskokoelmassa määritetty U- arvo, ja se on SI- järjestelmän mukaisesti wattia kelviniä ja neliömetriä kohti eli W/K.m2) - Se ilmoittaa lämpövirran tiheyden, joka jatkuvuustilassa läpäisee rakennusosa, kun lämpötilaero rakennusosan eri puolilla olevien ympäristöjen välillä on yksikön suuruinen. - Lämmönläpäisykerroin kuvaa sitä, miten paljon tehoa tarvitaan pinta-alaa kohti, jotta saavutettaisiin tietty lämpötilaero eristerakenteen yli. - Mitä pienempi U-arvo, sitä parempi lämmöneristys.

7 Lämmitysjärjestelmät vanhassa rakennuksessa 7 Puulämmitys sovellus takkasydän varaava sähköl.

8 Lämmitysjärjestelmät vanhassa rakennuksessa 8 Puulämmitys sovellus maalämpö Gamla Marieberg

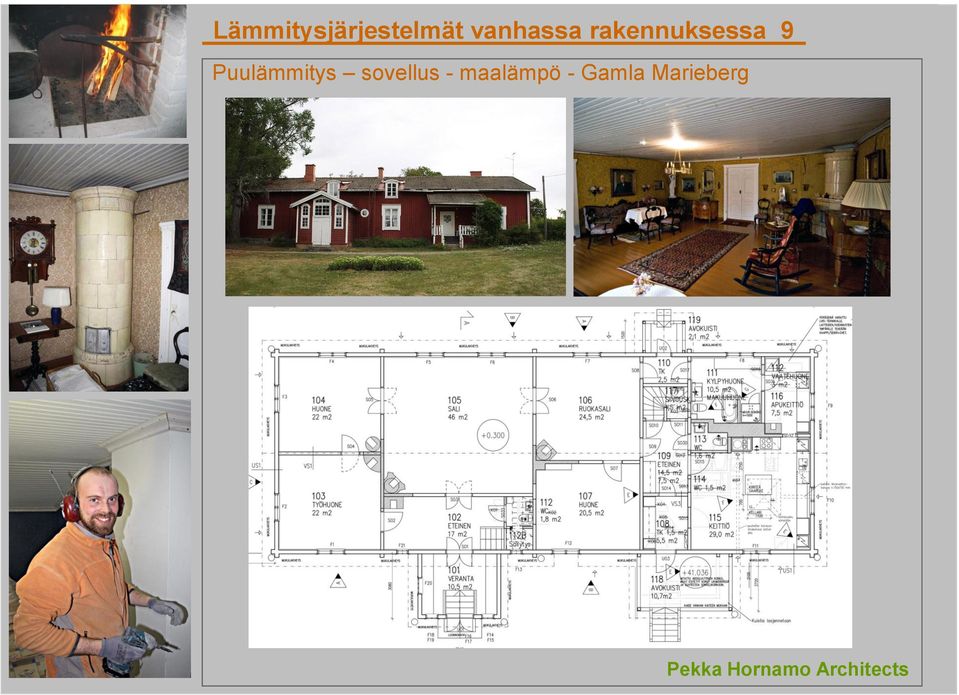

9 Lämmitysjärjestelmät vanhassa rakennuksessa 9 Puulämmitys sovellus - maalämpö - Gamla Marieberg

10 Lämmitysjärjestelmät vanhassa rakennuksessa 10 Puulämmitys sovellus - maalämpö - Gamla Marieberg

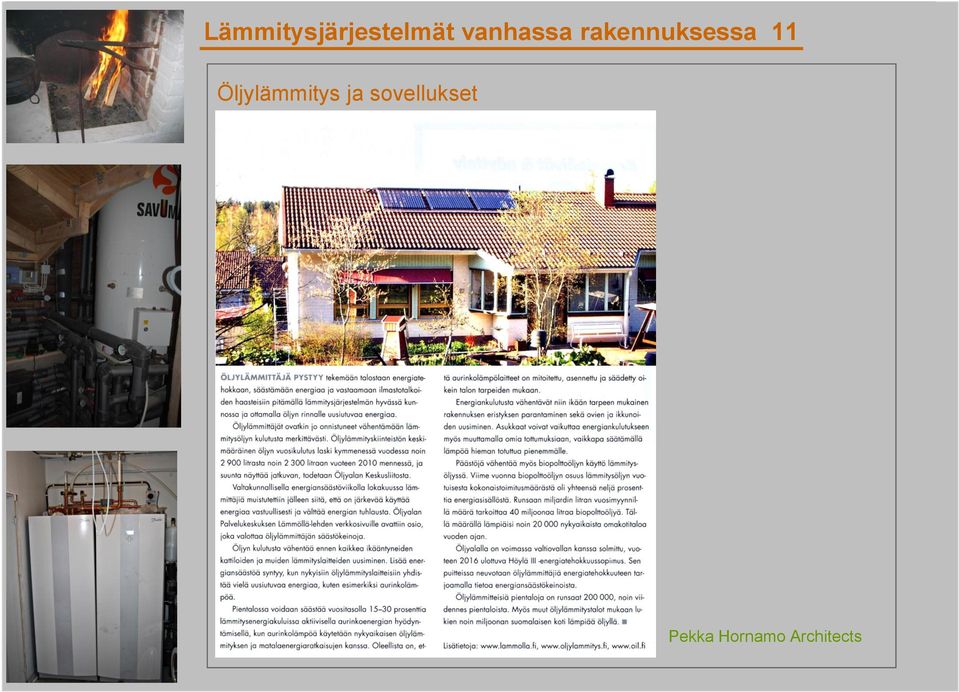

11 Lämmitysjärjestelmät vanhassa rakennuksessa 11 Öljylämmitys ja sovellukset

12 Lämmitysjärjestelmät vanhassa rakennuksessa 12 Puukeskuslämmitys - Öljylämmitys - sovellus Kulmatalo Oy

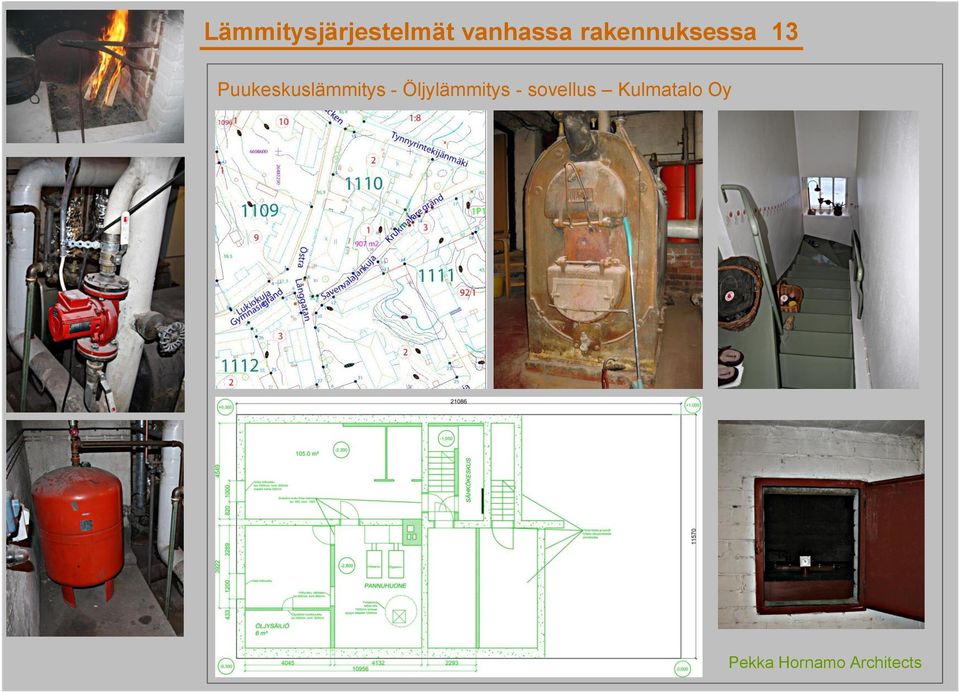

13 Lämmitysjärjestelmät vanhassa rakennuksessa 13 Puukeskuslämmitys - Öljylämmitys - sovellus Kulmatalo Oy

14 Lämmitysjärjestelmät vanhassa rakennuksessa 14 Puukeskuslämmitys - Öljylämmitys - sovellus Kulmatalo Oy

15 Lämmitysjärjestelmät vanhassa rakennuksessa 15 Puukeskuslämmitys - Öljylämmitys - sovellus Kulmatalo Oy

16 Lämmitysjärjestelmät vanhassa rakennuksessa 16 Puulämmitys sovellus - suora sähkölämmitys Keskipäivän Hetki

17 Lämmitysjärjestelmät vanhassa rakennuksessa 17 Puulämmitys sovellus - suora sähkölämmitys Keskipäivän Hetki 1916

18 Lämmitysjärjestelmät vanhassa rakennuksessa 18 Puulämmitys sovellus - suora sähkölämmitys Keskipäivän Hetki

19 Lämmitysjärjestelmät vanhassa rakennuksessa 19 Puulämmitys sovellus Savumax - Solsidan

20 Lämmitysjärjestelmät vanhassa rakennuksessa 20 Puulämmitys sovellus Savumax - Solsidan

21 Lämmitysjärjestelmät vanhassa rakennuksessa 21 Sovellus - lämpöpumput - ilmalämpöpumppu

22 Lämmitysjärjestelmät vanhassa rakennuksessa 22 Sovellus lämpöpumput - maalämpö Gamla Marieberg

23 Lämmitysjärjestelmät vanhassa rakennuksessa 23 Sovellus hakelaitos Tammi-projekti

24 Lämmitysjärjestelmät vanhassa rakennuksessa 24 Sovellus hakelaitos Tammi-projekti

25 Lämmitysjärjestelmät vanhassa rakennuksessa 25 Sovellus hakelaitos Tammi-projekti

26 Lämmitysjärjestelmät vanhassa rakennuksessa 26 Sovellus hakelaitos Tammi-projekti
