1 Gyptone Tuote-esite 17.1 Gyptone Akustiset alakatot Estetiikkaa, akustiikkaa ja kestävyyttä Gyptone Acoustic eilings and Walls Lataa inspiroiva sovellus ipadille tai selaa kuvia osoitteessa gallery.gyptone.com a Lataöösi t t käy Tuote-esite

2 Sisällysluettelo Gyptone-levyjen ominaisuudet 3 Gyptone uusi reikämuoto Quattro 70 4 Gyptone uutuudet Xtensiv ja BIG Quattro 71, 40 ja 44 5 Gyptone-moduulilevyt 6 Gyptone BIG-levyt 8 Muut Gyptone BIG-tuotteet 9 Gyptone Quattro & Point 10 Gyptone Line, Sixto & Base 11 Gyptone Xtensiv 12 T-kannatinjärjestelmät ja ripustustarvikkeet 13 Gyptone BIG-levyt 14 Taivutettava Gyptone urve, BIG Tarkastusluukut 15 Gyptone Plank -käytävälevyjen mallit ja mitat 16 Gyptone Plank -levyt ja vahvistetut T-listat 17 Gyptone Trap -käytävälevyt 18 Gyptone Trap -tarvikkeet 19 Rigitone-levyt ja tarvikkeet 20 GK-kannatinjärjestelmät ja ripustimet 21 Gyprex Vinyylilevyt ja asoroc Verhouslevyt 22 Gyptone INSTANT 23 Toimitusehdot 24 Reunamuodot reuna A (Activ Air) reuna A1 reuna B reuna B1 (Activ Air) reuna D2 (Activ Air) reuna E15 (Activ Air) A ja E15 -reunamuodoilla olevat levyt ovat 10 mm paksuja koossa 600 x 600 mm ja 12,5 mm koossa 600 x 1200 mm. B ja D2 -reunamuodoilla olevat levyt ovat 12,5 mm paksuja. 2 Tuote: Rigitone S. Kohde: Kauppakeskus Apaja, Saint-Gobain Gypsum International Trophy-osallistuja 2014

3 Gyptone -akustiset ratkaisut ja levyjen ominaisuudet Estetiikkaa ja vahvoja teknisiä ominaisuuksia Gyptone-alakattolevysarjaan kuuluu useita erilaisia malleja, muotoja ja ratkaisuja, joista jokainen luo oman visuaalisen vaikutelmansa. Monien erilaisten mahdollisuuksien ansiosta tiloihin on helppo luoda käyttötarkoitukseen sopiva alakatto, joka toimii myös keskeisenä sisustuselementtinä. Akustiset ominaisuudet Kaikissa rei itetyissä Gyptone-tuotteissa on taustapinnalle kiinnitetty akustinen huopa. Se vaimentaa ääniä tehokkaasti. Pitkäikäisyys Akustinen Gyptone-alakatto on pitkäikäinen ja kestää tavallisella huollolla käytössä kymmeniä vuosia. Tuotteet on helppo puhdistaa ja uudelleenmaalata useampaankin kertaan ilman, että akustiset ominaisuudet heikentyvät. Sisäilmasto Tilojen suunnittelussa on aina tärkeintä, että VOlähteisiin vaikutetaan jo tuotteita ja materiaaleja valittaessa. Kaikki Gyptone-tuotteet ovat hyvässä asemassa, koska ne ovat luonnonainepohjaisia eivätkä siten vaikuta haitallisesti ympäristöönsä. Sisäilmastoa parantaaksemme, olemme ottaneet suurimpaan osaan Gyptone-tuotteista mukaan Activ Air -ominaisuuden, sillä se testatusti vähentää sisäilman formaldehydipitoisuuksia. Tästä on käyttäjän kannalta hyötyä erityisesti silloin, kun uusia vastavalmistuneita tiloja otetaan käyttöön heti valmistumisen jälkeen. Sisäilmastoon vaikuttavat monet asiat. Gyptone-tuotteiden avulla voidaan ääniympäristön lisäksi vaikuttaa myös muuhun ympäristöön. Rakennustietosäätiö on hyväksynyt Gyptone-akustiikkalevyt pintamateriaalien parhaaseen päästöluokkaan M1. Kiiltoaste ja valonheijastavuus Gyptone levyjen tehtaan vakiovalkoisen maalin kiiltoaste on hyvä ja auttaa siten asentajia ja loppukäyttäjiä levyjen käsittelyssä ja huollossa. Vakiovalkoinen on sävyltään NS 0500 ja se heijastaa valoa todella hyvin Pinnan kykyyn heijastaa valoa vaikuttavat pinnan vaa leus, tasaisuus ja rei itystiheys. Ohjearvo rei it tämät tömien Gyptone-levyjen valonheijastavuudelle on 82 %. Rei itettyjen levyjen valonheijastusarvo vaihtelee rei ityskuviotyypeittäin. Kuormitus Gyptonen akustiset alakatot kestävät raskaita kuormia ja ovat erittäin iskunkestäviä moneen muuhun alakatto materiaaliin verrattuna. Tämän ansiosta Gyptone soveltuu hyvin tiloihin, joissa tarvitaan valaistusjärjestelmiä, kaiut timia ja ilmanvaihtolaitteita. Useimmissa tapauksissa laitteistot voidaan kiinnittää suoraan alakattoon ilman vahvistusta. Kosteus Gyptone-levyjä voidaan käyttää tiloissa, joiden suhteel linen kosteus ei nouse pysyvästi yli 70 %. Palo-ominaisuudet Kaikki standardikipsituotteet ja rakenteet ovat testattuja ja luokiteltuja A2-S1, d0. Gyptone Vinyylilevyt on tarkoitettu ns. toissijaisiin tiloihin, sillä niiden paloluokka on B-S1, d0. 3

4 Gyptone Quattro -sarjaan uusi reikämuoto Quattro 70 Gyptone Quattro 70 -akustiset alakattolevyt on suunniteltu tukemaan reikälevyjen estetiikkaa, tarjoten huomaamattoman ja rauhallisen reikäkentän. Mallissa säilyvät rei itettyjen kipsilevyjen hyvät ominaisuudet: esimerkiksi avattavuus, helppohoitoisuus ja hyvä valonheijastavuus. Gyptone Quattro 70 on saatavilla reunamuodoilla A ja E15 kevyenä 10 mm levynä, sekä uutena D2-piilokiinnityslevynä, paksuutena 12,5 mm. Moduulikoko on 600x600 mm. Uusi Quattro 70 D2-kiinnityksellä varustettuna sopii aiempaa paremmin käyttöön uusien LED-valaisimien kanssa. Valaisimet ja muutkin lisälaitteet voidaan kiinnittää suoraan levyyn 1 kg painoon saakka ilman mitään lisätukia. D2-sarjan levyn sovittaminen 600x600 moduulivalaisimiin vaatii edelleen piilokiinnityslistoihin sopivat valaisimet. Lisäksi uutta reikämuotoa on saatavilla BIG Quattro 71 -levynä Quattro 71 -tarkastusluukkuineen, sekä Plank Quattro 75 -levyinä. Plank-levyt on suunniteltu käytävälevyiksi ajatuksella, että ripustuksia ei tarvita. Levy kantaa vahvistetulla T-listalla reunoiltaan. Gyptone Quattro 70 -levyn ominaisuuksia Gyptone Quattro 70 -levyt sopivat monien erilaisten tilojen vaimennukseen ja levyjen mallikohtaiset vaimennuskertoimet ovat saatavilla suunnittelukäyttöön teknisestä palvelustamme. Levyissä on vakiona sisäilmastoa parantava Activ Air -ominaisuus ja niiden pintamateriaalipäästöluokka on M1. Paloluokka on EN standardin mukaan A2-s1,d0. Levyt voi puhdistaa vedellä ja saippualla (ohjeet Levyt ovat uudelleen maalattavissa menettämättä niiden hyviä ominaisuuksia. Maalaus on tehtävä ohutkarvaisella telalla, sillä reikiin ei saa mennä maalia. Levyjen tehdasmaalaus on vakiovalkoinen (sävy NS 0500) ja maalauksen kiiltoaste on hyvä niin valonheijastuksen, kuin puhdistettavuuden kannalta. Levyjen takana on vakiona tehokkaasti ääniä vaimentava akustinen huopa. Gyptone Quattro 70 A ja E15 -reunaiset levyt painavat vain 6,6 kg/m 2 ja levyyn voi suoraan kiinnittää valaisimia ja lisälaitteita 3 kg painoon saakka. Muut tiedot, kuten esim. DoP- ja EPD-dokumentit löytyvät www-sivuiltamme. 4

5 Gyptone uutuudet Gyptone BIG Quattro 71, 40 ja 44 Gyptone Xtensiv Gyptone-tuotevalikoimassa on nyt myös saatavilla uusia BIG-levyvaihtoehtoja. Levytyypit BIG Quattro 40 ja BIG Quattro 44 ovat akustisilta ominaisuuksiltaan erinomaisia johtuen hyvästä reikäpeitosta. BIG Quattro 40 -levyn reikäpeitto on 19,4 % ja BIG Quattro 44-levyn jopa 20,3 %. Uusi BIG Quattro 71 -malli on suunniteltu tiloihin, joissa halutaan tasapainoista ja huomaamatonta ilmettä. Levyn reikäpeitto on 9 %. Gyptone BIG-ratkaisuissa levyt asennetaan helpoiten Gypsteel GK-2 kannatinjärjestelmän avulla. Järjestelmän ohjeet löytyvät helposti Gyproc Käsikirjasta ja internetsivuiltamme osoitteesta BIG Quattro 40 ja 44 -vakiotuotteet ovat maalaamattomia reunaohennettuja akustisia kipsilevyjä, joiden takana on tehdasasennettuna uudistettu vaalea akustinen huopa. Levyjen mitta on 1200 mm x 2400 mm, levyt ovat 12,5 mm paksuja ja niissä on reunaohennus vakiona kaikilla neljällä sivuilla. Quattro-reikätyyppeihin on saatavilla omat reikäkohtaiset tarkastusluukut. Gyptone BIG-sarjan kaikkien levyjen paloluokka on A2-s1,d0. Uudet levytyypit tarjoavat käyttäjälle monenlaisia etuja, kuten: entistä suuremmat yhtenäiset reikäkuviot, joita voi hyödyntää esimerkiksi laajojen aula-alueiden toteuttamiseen kilpailukykyisen vaihtoehdon akustisen seinän suunnitteluun asennustyöhon Gyprocin vakio Gypsteel GK-rangat ja ripustusratkaisut ympäristön kannalta emissiovapaan tuotteen ja hyvät EPD-arvot vakiona Activ Air-ominaisuuden Gyptone-tuotevalikoimaan on lanseerattu uusi Xtensivsarja. Tämä akustinen ratkaisu on toteutettu estetiikan ehdoilla antamaan vaihtoehtoja näkyvän T-listakentän käyttämiseen. Gyptone Xtensiv-ratkaisussa T-24 listat asennetaan 2-tasoon, jolloin vain toinen, eli pitkittäislista, jää näkyviin. Tämä mahdollistaa uudenlaisen ulkoasun, jossa valitun tilan sisäkatto näyttää tilan suuntaiselta. Gyptone Xtensiv perustuu uuteen kevyeen 10 mm levynvalmistustekniikkaan. Uusia tuotteita on saatavilla kaikilla yleisimmillä reikäkuviolla. Uusi tuote tarjoaa hyväksi havaittuja etuja, kuten: uusia muotoja ja linjoja suunnittelutyötä helpottamaan kilpailukykyisen vaihtoehdon edustavien tilojen suunnitteluun asennustyöhon vahvan ja nopeasti asennettavan 2-tason T-24 listajärjestelmän ympäristön kannalta emissiovapaan tuotteen ja hyvät EPD-arvot (matalat hiilidioksidin päästöt ja pieni veden ja energian kulutus) formaldehydiä tehokkaasti vähentävä Activ Airominaisuus Xtensiv-vakiotuote on tehdasmaalattu valkoinen NS Maalin kiiltoaste on hyvä, joten levyjen käsittely ja pyyhkiminen on helppoa. Levyjen reunamuotona on E24 pitkällä reunalla ja B-reunaviiste lyhyellä reunalla. Levyt vain työnnetään yhteen lyhyillä sivuilla, joten niitä voi yhdistellä haluamallaan tavalla. Mittavaihtoehdot ovat 300 x 1200 mm ja 300 x 2400 mm. Vakioreikäkuvioina ovat Point 11, Line 4, Quattro 50 ja sileä valkoinen eli Base. 5

6 Gyptone-moduulilevyt Gyptone Quattro Gyptone Quattro-tuotevalikoimaan kuuluu kolme neliöreikäistä vakiokuviotyyppiä. Kaikkia tyyppejä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Quattro 20 Reikien koko: 9 x 9 mm, kk 19,5 mm Reikäala: 18 % Moduulikoko: 600 x 600 mm* Gyptone Point Gyptone Point-tuotevalikoimaan kuuluu kaksi pyöreäreikäistä vakiokuviotyyppiä. Levyjä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Point 11 Reikien koko: Ø 6,5 mm, kk 15 mm Reikäala: 12 % Moduulikoot: 600 x 600 mm* 600 x 1200 mm** Gyptone Sixto Gyptone Sixto-tuotevalikoimaan kuuluu yksi kuusikulmainen reikä vakiokuviotyyppi. Levyä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Sixto Reikien koko: Ø 11 mm, kk 20 mm Reikäala: 17 % Moduulikoko: 600 x 600 mm* Quattro 70 Reikien koko: 3 x 3 mm, kk 8,33 mm Reikäala: 11 % Moduulikoko: 600 x 600 mm* Quattro 50 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 18 % Moduulikoko: 600 x 600 mm* Quattro 22 Valaisinpohjalevy Reikien koko: 9 x 9 mm, kk 19,5 mm Reikäala: 9 % Moduulikokot: 600 x 600 mm* Point 12 Valaisinpohjalevy Reikien koko: Ø 6,5 mm, kk 15 mm Reikäala: 5 % Moduulikoko: 600 x 600 mm* Gyptone Line Gyptone Line-tuotevalikoimaan kuuluu yksi uritettu vakiokuviotyyppi. Levyä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Line 4 Reikien koko: 6 x 95 mm Reikäala: 18 % Moduulikoot: 600 x 600 mm* 600 x 1200 mm** Gyptone Base Gyptone Base on täysin sileäpintainen, rei ittämätön tuote. Base-levyä käytetään mm. katon reunaosissa yhdessä muiden Gyptone-tuotteiden kanssa sekä paikoissa, joihin tulee esimerkiksi ilmastointiläpivientejä. Base 31 Moduulikoot: 600 x 600 mm* 600 x 1200 mm** * Reunamuodot A, B, D2 ja E15. ** Reunamuodot A ja B. Vinyyli- ja verhouslevyt: kts. sivu 22. A ja E15 -reunamuodoilla olevat levyt ovat 10 mm paksuja koossa 600 x 600 mm ja 12,5 mm koossa 600 x 1200 mm. B ja D2 -reunamuodoilla olevat levyt ovat 12,5 mm paksuja. 6

7 7 Tuote: Gyptone Quattro 20, E15

8 Gyptone BIG-levyt BIG-levyillä aikaansaat saumatonta kattopintaa. Nyt uutuutena BIG Quattro 71, 40 ja 44 -mallit. Kaikki reunaohennetut BIGlevyt sisältävät Activ Air -ominaisuuden, joka hajottaa aktiivisesti huoneilman formaldehydiä. Gyptone BIG-levyjen pitkät ja lyhyet sivut on reunaohennettuja, reunamuoto B1. Kaikkien sivujen reunaohennus mahdollistaa reunojen täydellisen saumauksen ja loppukäsittelyn. Suurikokoisten levyjen avulla voidaan luoda suuria yhtenäisiä kattopintoja, joihin ei jää näkyviä saumoja. BIG Quattro 41 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 16 % Modulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Quattro 40 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 19,4 % Moduulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Quattro 44 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 20,4 % Moduulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Quattro 71 Reikien koko: 3 x 3 mm, kk 8,33 mm Reikäala: 9 % Moduulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Quattro 46 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 10 % Modulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Line 6 Reikien koko: 6 x 80 mm, kk 25 mm Reikäala: 13 % Modulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Quattro 42 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 10 % Modulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Quattro 47 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 6 % Modulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Sixto 63 Reikien koko: säde 6 mm Reikäala: 15 % Modulikoko: 1200 x 2400 mm Paksuus: 12,5 mm BIG Quattro 43 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 18 % Modulikoko: 900 x 2700 mm Paksuus: 12,5 mm BIG Line 5 Reikien koko: 6 x 80 mm, kk 25 mm Reikäala: 18 % Modulikoko: 900 x 2700 mm Paksuus: 12,5 mm BIG Sixto 65 Reikien koko: säde 6 mm Reikäala: 17,6 % Modulikoko: 900 x 2700 mm Paksuus: 12,5 mm 8

9 Muut Gyptone BIG-ratkaisut Akustinen seinä Gyproc Akustisen seinän ytimenä on testattu ja dokumentoitu Gyproc XR-järjestelmä. Käytettäessä XR-järjestelmää rei itettyjen Gyptonelevyjen kanssa saavutetaan merkittävä äänenvaimennus. Ohut, paloturvallinen rakenne optimoidulla ääneneristyksellä ja huoneakustiikalla. Täysin testattu ja dokumentoitu rakenne. Tarjoaa uuden mahdollisuuden yhdistää seinä ja katto akustointi. Pinnat voidaan paikata ja maalata ilman, että akustinen ominaisuus katoaa. Vaakakoolaukseen käytetään Gyproc AVZ-profiilia. Gyptone urve Gyptone urve on kaareviin kattoihin tarkoitettu akustinen levytyyppi. urve-levyjen pitkä sivu on reunaohennettu ja lyhyt sivu on suorareunainen. Modulikoot: 1200 x 2400 mm Kuviotyypit: Line, Quattro, Sixto ja Base Paksuus: 6,5 mm Gyptone BIG tarkastusluukut Gyptone BIG-tarkastusluukkuja on saatavana kaikkiin Gyptone BIGkuviotyyppeihin. Ne ovat täysin yhtenäiset katon akustisten rei itysten kanssa. Luukku on valmis tasoitettavaksi ja maalattavaksi. Koko: 510 x 510 mm Gyptone BIG täyttää akustiset vaatimukset Yhdistä tarvittaessa seinät ja alakatot samoilla kuvioilla Gyptonen akustisten alakattojen avulla voit luoda ratkaisun, joka täyttää uudet akustiset vaatimukset. Sekä akustiikka-asiantuntijat että viranomaiset suosittelevat, että % ääntä eristävästä alueesta kiinnitetään seinään tai muuhun pystysuoraan pintaan, jolloin huoneen akustiikka on parhaimmillaan. Gyptone BIG -tuotevalikoimassa on sekä alakatto- että seinäelementtejä, jotka takaavat erinomaiset akustiikkaominaisuudet ja noudattavat uusia akustiikkavaatimuksia. Esimerkkinä 65 m²:n luokkahuone Alakaton korkeus: 2,7 m, alaslasku 200 mm Alakatto ja seinä: Gyptone BIG Sixto Seinän äänenvaimennus: 15 % Lattiat: Betoniin kiinnitetty linoleumi Ikkunat: Lämpölasia Huonekalut: Puutuolit rivissä Keskimääräinen jälkikaiunta-aika: 0,49 sekuntia. Jälkikaiunta-aika (sekunneissa) 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0, Taajuusalue (Hz) Katso oheinen jälkikaiunta-ajan taulukko. 9

10 Gyptone Quattro, Sixto & Point Gyptone Quattro Reiän koko: 9 x 9 mm 3 x 3 mm 12 x 12 mm Quattro 20 Reiän koko 9 x 9 mm Reiän koko 3 x 3 mm Reiän koko 12 x 12 mm Quattro 22 Quattro 71 Quattro 50 reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely kpl/pakkaus pakkaus/ lava m² pakkaus A Activ Air A x 600 Maalattu ,88 A Activ Air x 600 Maalattu ,88 B x 600 Maalaamaton ,16 B x 600 Maalaamaton ,16 D2 Activ Air A x 600 Maalattu ,16 D2 Activ Air x 600 Maalattu ,16 E15 Activ Air A x 600 Maalattu ,88 E15 Activ Air x 600 Maalattu ,88 A Activ Air A x 600 Maalattu ,88 E15 Activ Air A x 600 Maalattu ,88 D2 Activ Air x 600 Maalattu ,16 A Activ Air A x 600 Maalattu ,88 B x 600 Maalaamaton ,16 D2 Activ Air x 600 Maalattu ,16 E15 Activ Air A x 600 Maalattu ,88 Gyptone Point Reiän koko: Ø 6,5 mm Point 11 Point 12 Point 11 reuna tuotenumero lisäominaisuus lisäominaisuus saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely kpl/pakkaus pakkaus/ lava m²/ pakkaus A Activ Air A x 600 Maalattu ,88 A Activ Air A x 1200 Maalattu 6 8 4,32 A Activ Air x 600 Maalattu ,88 B A x 600 Maalaamaton ,16 B x 1200 Maalaamaton 6 8 4,32 B x 600 Maalaamaton ,16 D2 Activ Air A x 600 Maalattu ,16 D2 Activ Air x 600 Maalattu ,16 E15 Activ Air A x 600 Maalattu ,88 E15 Activ Air x 600 Maalattu ,88 10

11 Gyptone Line & Base Gyptone Line Reiän koko: 6 x 95 mm Line 4 Line 4 reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely kpl/pakkaus pakkaus/ lava m² pakkaus A Activ Air A x 600 Maalattu ,88 A Activ Air A x 1200 Maalattu 6 8 4,32 B x 600 Maalaamaton ,16 B x 1200 Maalaamaton 6 8 4,32 D2 Activ Air x 600 Maalattu ,16 E15 Activ Air A x 600 Maalattu ,88 Gyptone Sixto Reiän koko: Kuusikulmio 11 mm Sixto 60 reuna tuotenumero kuviotyyppi moduulikoko mm pintakäsittely kpl/pakkaus pakkaus/ lava m²/ pakkaus A Activ Air A x 600 Maalattu ,88 B x 600 Maalaamaton ,16 D2 Activ Air x 600 Maalattu ,16 E15 Activ Air x 600 Maalattu ,88 Gyptone Base Base 31 Base 31 reuna tuotenumero lisäominaisuus lisäominaisuus saatavuusluokka lisäominaisuus saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely kpl/pakkaus pakkaus/ lava m²/ pakkaus A Activ Air A x 600 Maalattu ,88 A Activ Air A x 1200 Maalattu 6 8 4,32 B A x 600 Maalaamaton ,16 B x 1200 Maalaamaton 6 8 4,32 D2 Activ Air A x 600 Maalattu ,16 E15 Activ Air A x 600 Maalattu ,88 11

12 Gyptone Xtensiv Gyptone Xtensiv -levyt Reunamuoto: pitkällä sivulla E24 ja lyhyellä sivulla vinoviistetty Kiinnitystapa: Gyptone UniPro T24 2-tasossa reuna E/A tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely kpl/pakkaus m²/ pakkaus Base A x 300 Maalattu 8 2,88 Base A x 300 Maalattu 8 5,76 Line A x 300 Maalattu 8 2,88 Line A x 300 Maalattu 8 5,76 Point A x 300 Maalattu 8 2,88 Point A x 300 Maalattu 8 5,76 Quattro A x 300 Maalattu 8 2,88 Quattro A x 300 Maalattu 8 5,76 Gyptone Xtensiv Line 8 Reikäkoko: 6 x 95 mm 27,5 mm Gyptone Xtensiv Point 15 Reikäkoko: halk. 6,5 mm 64,3 mm Pituus 1200 mm 27,5 mm Pituus 1200 mm 56,8 mm Pituus 2400 mm Pituus 2400 mm Gyptone Xtensiv Quattro 55 Reikäkoko: 12 x 12 mm Gyptone Xtensiv Base 33 Sileä, maalattu, valkoinen NS ,5 mm Pituus 1200 mm 69 mm Pituus 1200 mm Pituus 2400 mm Pituus 2400 mm 12

13 T-kannatinjärjestelmä ja ripustustarvikkeet T-kannatinjärjestelmät T-24 T-15 T-24 Kulmalista reuna tuote tuotenumero saatavuusluokka leveys mm pituus mm kpl/pakkaus A Kannatinlista A A Välilista A A Välilista A A Kulmalista A A Kaksoiskulmalista A T Kaksoiskulmalista reuna tuote tuotenumero saatavuusluokka leveys mm pituus mm kpl/pakkaus A & E Kannatinlista A A & E Välilista A A & E Välilista A A & E Kulmalista A A & E Kaksoiskulmalista A Xtensiv-listat ja tarvikkeet Seinäjousi 52* 2 kpl / reunalistaa vastaan oleva D2-levy reuna tuote tuote-numero saatavuusluokka leveys mm pituus mm kpl/pakkaus D2 & Xtensiv ross-lock Unipro Kannatinlista A D2 & Xtensiv ross-lock Lukituskappale A 100 D2 Kulmalista A D2 Seinäjousi A 250 Xtensiv Kaksoiskulmalista A T-kannatinjärjestelmien tarvikkeet M-lanka Jatkojousi N-lanka Säädettävä ripustin tuote saatavuus-luokka tuotenumero pituus mm kpl / pakkaus Jatkojousi SH-50 A Ripustuslanka, M-250 A Ripustuslanka, M-375 A Ripustuslanka, M-500 A Ripustuslanka, M-750 A Ripustuslanka, M Ripustuslanka, N-250 A Ripustuslanka, N-375 A Ripustuslanka, N Ripustuslanka, N Kiila-ankkuri M 6x40 A Lisää ripustuslankavaihtoehtoja löydät Gyproc-tuotteista, kts. Gyproc Tuoteluettelo (ladattavissa internetsivuiltamme 13

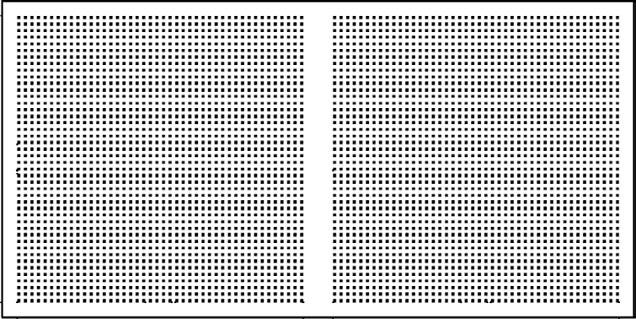

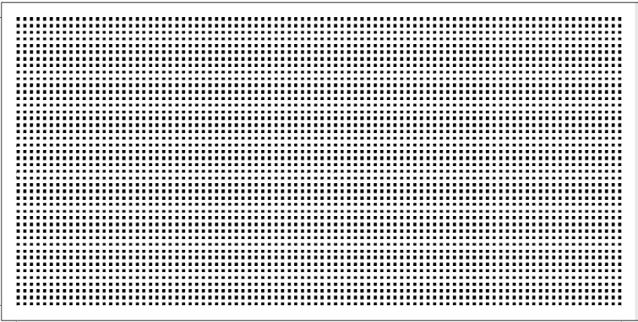

14 Gyptone BIG -levyt Gyptone BIG -levyt (kaikki neljältä reunalta ohennetut BIG-levyt sisältävät Activ Air -ominaisuuden) Reiän koko: Quattro 40, 44, 41, 42, 46, 47: 12 x 12 mm Quattro 71: 3 x 3 mm Line 6: 6 x 95 mm Leveys 1200 BIG Quattro 40 BIG Quattro 44 Paksuus 12,5 mm BIG Base 31 BIG Sixto 63 BIG Quattro 46 BIG Quattro 47 BIG Quattro 71 BIG Quattro 41 BIG Line 6 BIG Quattro reuna B1 lisäominaisuus tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely pakkaus lava m²/ pakkaus Quattro Activ Air A x 2400 Maalaamaton 20 57,60 Quattro Activ Air A x 2400 Maalaamaton 20 57,60 Quattro Activ Air A x 2400 Maalaamaton 20 57,60 Quattro Activ Air x 2400 Maalaamaton 20 57,60 Quattro Activ Air x 2400 Maalaamaton 20 57,60 Quattro Activ Air x 2400 Maalaamaton 20 57,60 Quattro Activ Air x 2400 Maalaamaton 20 57,60 Line Activ Air A x 2400 Maalaamaton 20 57,60 Sixto Activ Air x 2400 Maalaamaton 20 57,60 Base Activ Air x 2400 Maalaamaton 20 57,60

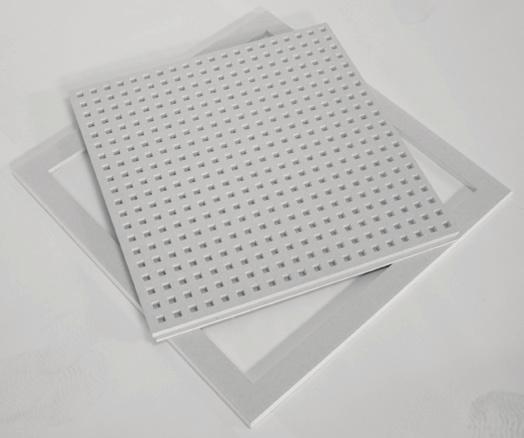

15 Gyptone BIG-levyt Ergo-kokoisina Taivutettava Gyptone urve BIG Tarkastusluukut Gyptone BIG -levyt Ergo-kokoisina BIG Line 5 BIG Quattro 43 Paksuus 12,5 mm BIG Base 35 BIG Sixto 65 reuna B1 tuotenumero lisäominaisuus saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely pakkaus lava m²/ pakkaus Line Activ Air x 2700 Maalaamaton 20 48,60 Quattro Activ Air x 2700 Maalaamaton 20 48,60 Sixto Activ Air x 2700 Maalaamaton 20 48,60 Base Activ Air x 2700 Maalaamaton 20 48,60 Gyptone urve reuna B1 tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely pakkaus lava m²/ pakkaus Line x 1200 Maalaamaton 20 57,60 Quattro x 1200 Maalaamaton 20 57,60 Sixto x 1200 Maalaamaton 20 57,60 Base x 1200 Maalamaton 20 57,60 BIG Tarkastusluukut kipsikehikolla tuote tuotenumero saatavuusluokka moduulikoko mm BIG tarkastusluukku Sixto x 510 BIG tarkastusluukku Line x 510 BIG tarkastusluukku Quattro 41 (sopii 40/44) x 510 BIG tarkastusluukku Quattro x 510 BIG tarkastusluukku Quattro x 510 BIG tarkastusluukku Quattro x 510 BIG tarkastusluukku Quattro x 510 BIG tarkastusluukku Base x 510 Uusi Gyptonen tarkastusluukku on kooltaan 510 x 510 mm, mikä helpottaa ilmanvaihto- ja sähköjärjestelmiin käsiksi pääsyä. Luukku on todettu käytännössä huomaamattomaksi, sillä rako alakaton ja luukun välissä on mahdollisimman pieni. 15

16 Gyptone Plank -käytävälevyjen mallit ja mitat Huom! Plank-tuotteet 2400 mm pitkinä ovat erikoistuotteita, joiden minimitilaus on 12 pakettia, eli 52 m2. Plank Line 8 Plank Point ,5 26,75 177,5 26, ,5 41,75 177,5 41, ,5 327,5 191,8 191, Plank Quattro 75 Plank Quattro , , ,1 28, Plank-levyt sovitetaan käytävän leveyteen aina leikkaamalla molempien päätyjen valkoisesta reuna-alueesta symmetrisesti sama kavennus. Huomaa, että valkoisten reuna-alueiden leveydet vaihtelevat levytyyppien ja levymittojen mukaan. Sileää Plank Base -levyä on saatavilla kaikilla vakiomitoilla. 16

17 Gyptone Plank -levyt ja vahvistetut T-listat Paksuus 12,5 mm reuna E/A tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely kpl/pakkaus m²/ pakkaus Line A x 1800 Maalattu 6 3,24 Line x 2100 Maalattu 6 3,78 Line x 2400 Maalattu 6 4,32 Point A x 1800 Maalattu 6 3,24 Point x 2100 Maalattu 6 3,78 Point x 2400 Maalattu 6 4,32 Base A x 1800 Maalattu 6 3,24 Base x 2100 Maalattu 6 3,78 Base x 2400 Maalattu 6 4,32 Quattro A x 1800 Maalattu 6 3,24 Quattro x 2100 Maalattu 6 3,78 Quattro x 2400 Maalattu 6 4,32 Quattro A x 1800 Maalattu 6 3,24 Quattro x 2100 Maalattu 6 3,78 Quattro x 2400 Maalattu 6 4,32 Vahvistettu T-kannatinjärjestelmä Plank-levyille *) reuna tuote tuotenumero saatavuusluokka leveys mm pituus mm kpl/pakkaus T-15 jäykkä Plank Kannatinlista A Plank Kannatinlista A Plank Kannatinlista Plank Reunaprofiili A Reunaprofiili kuva 17

18 Gyptone Trap -käytävälevyt Gyptone Trap -käytävälevyt Reiän koko: Ø 6,5 mm 6 x 95 mm 9 x 9 mm 12 x 12 mm Vakio Trap Base Trap Point Trap Line Trap Quattro 20 Trap Quattro 50 Erikoiskoot Trap Base Trap Point Trap Line Trap Quattro 20 Trap Quattro 50 reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely Base Vakio 580 x 1160 Maalattu Base Erikoiskoot 580 x Maalattu Point Vakio 580 x 1160 Maalattu Point Erikoiskoot 580 x Maalattu Line Vakio 580 x 1160 Maalattu Line Erikoiskoot 580 x Maalattu Quattro Vakio 580 x 1160 Maalattu Quattro Erikoiskoot 580 x Maalattu Quattro Vakio 580 x 1160 Maalattu Quattro Erikoiskoot 580 x Maalattu Trap-levyjen minimitoimitusmäärä on 10 kpl / levymitta. 18

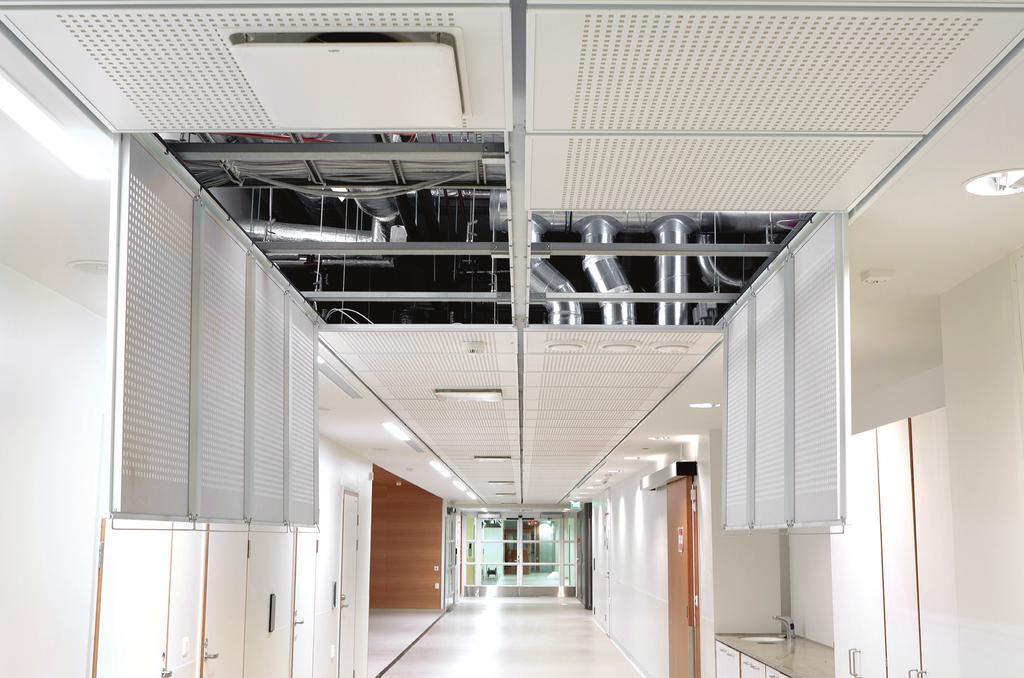

19 Gyptone Trap -tarvikkeet Gyptone Trap -tarvikkeet tuote Trap Seinäprofiili, suora asennus Trap Seinäprofiili, säädettävä Trap Kulma saatavuusluokka tuotenumero pituus mm Trap Seinäprofiili, suora asennus Trap Seinäprofiili, säädettävä Trap Kulma (toimitetaan kiinnitysmutterilla) Trap Keskilista Trap Ripustin, keskilista Trap Ripustin Trap Ripustin Trap Ripustin Trap Ripustin Trap konsoli, säädettävä Trap konsoli, säädettävä Trap konsoli, säädettävä (Trap Konsoli sisältää jousella säädettävän asennuspalan.) Trap Reunaprofiili Trap Keskilista Trap Ripustin, keskilista Trap Ripustin Trap Konsoli, säädettävä Trap Reunaprofiili 19 Tuote: Gyptone Trap Quattro 20 keskilistalla

20 Rigitone-levyt ja tarvikkeet Rigitone-levyt ja tarvikkeet Rigitone BIG 12-20/66 Rigitone BIG 15/30 Rigitone BIG Rigitone BIG super Rigitone BIG 10/23 Rigitone BIG 8/18 Paksuus 12,5 mm Rigitone BIG 49 12/25Q Rigitone BIG 8/18Q reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely pakkaus/ lava m²/ pakkaus A / x 2001 Maalaamaton 40 95,70 A A 8/ x 1998 Maalaamaton 40 94,90 A x 2000 Maalaamaton 40 96,00 A A Super 1200 x 1960 Maalaamaton 40 94,10 A / x 1980 Maalaamaton 40 94,10 A1 15/ x 1980 Maalaamaton 40 96,50 A /25Q 1200 x 2000 Maalaamaton ,00 A /18Q 1188 x 1998 Maalaamaton ,00 tuote tuotenumero saatavuusluokka kpl Rigitone Liima kalvopakkauksessa 600ml (riittoisuus noin 8m 2 /kpl) Rigitone Liimapistoolisetti (sis. annostelunokat ja tarvittavat työkalut) A A 1 20

21 GK-kannatinjärjestelmä ja ripustimet Gypsteel GK -kannatinjärjestelmä 1-taso taso tuote saatavuusluokka tuotenumero mitta mm pituus mm kpl/pakkaus 1 GK 1 Pitkittäiskannattaja 4000 mm A x GK 1 Pitkittäiskannattaja 3000 mm A x Liitoskappale GK 20, 1- ja 2-taso A Lukituskappale GK 22, 2-taso A GK- Päätelista A tuote saatavuusluokka tuotenumero mitta mm pituus mm kpl/pakkaus 1 GK 1 Pitkittäiskannattaja 4000 mm A x GK 1 Pitkittäiskannattaja 3000 mm A x GK 2 Poikittaiskannattaja 1135 mm 1-taso A x GK 3 Poikittaiskannattaja 835 mm, 1-taso A x Liitoskappale GK 20, 1- ja 2-taso A Lukituskappale GK 21, 1-taso A GK- Päätelista A Gypsteel GK -kannatinjärjestelmän ripustimet Ripustin GK tuote saatavuusluokka tuotenumero mitta mm leveys mm kpl/pakkaus Säädettävä ripustin GK Kiinteä ripustin GK Ripustin GK A Ripustin GK A Ripustin GK 29 Sokka (2 kpl/gk 26-01) A Ripustin GK mm Ripustin GK mm Ripustin GK mm Ripustin GK mm Ripustin GK mm Ripustin GK Säädettävissä suoraan asennukseen Ripustin GK 27 Ripustin GK 29 Sokka Ripustin GK 28 Säädettävä ripustin GK 23, säädettävä mm Kiinteä ripustin GK 24 21

22 Vinyyli- ja verhouslevyt Gyprex Vinyylilevyt Sileäpintaiset, rei ittämättömät vinyylilevyt on tarkoitettu jatkuvaa pyyhkimistä ja puhtaanapitoa vaativiin kohteisiin, esim. eteiskomeroihin, varastoihin ja pukuhuoneisiin. Pintakäsittely: vinyyli Väri: Valkoinen Moduulikoot: 600 x 600 mm 600 x 1200 mm Reunamuoto: A Paksuus: 8 mm Paloluokka B-s1, d0 HUOM! pakkauskoko: 36m 2 /pkt Vinyylilevyt (huom. poikkeava pakkauskoko 600 x 1200 mm -pienlava) reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely kpl/pakkaus kpl/lava m²/pakkaus Paksuus 8,0 mm A A Vinyyli 600 x 600 Satinspar ,00 A A Vinyyli 600 x 1200 Satinspar ,00 asoroc Verhouslevyt Avattava T24 -listakannatuksella asennettava valkoinen sisäverhouslevy myymälä-, käytävä- ja varastosisustukseen. asoroclevyt ovat kevyitä, helposti leikattavissa ja paloluokkaa A2-s1,d0. Levyt ovat erisävyisiä kuin Gyptone Base -levyt, joten ne eivät sovi reuna-alueeksi akustisille Gyptone-levyille. Pintakäsittely: Maalattu Väri: Valkoinen Moduulikoot: 600 x 600 mm 600 x 1200 mm Reunamuoto: A Paksuus: 8 mm Paloluokka A2-s1, d0 HUOM! pakkauskoko: 3,6m 2 tai 4,32 m 2/pkt asoroc-levyt Paksuus 8,0 mm reuna tuotenumero saatavuusluokka kuviotyyppi ja moduulikoko mm kpl/pakkaus m²/pakkaus pintakäsittely A A Maalattu valkoinen 600 x ,6 A A Maalattu valkoinen 600 x ,32 22

23 Gyptone INSTANT Gyptone INSTANT Gyptonen uusi seinäpaneeli INSTANT on kätevä ratkaisu valmiisiin tiloihin, joissa jälkikaiunta-aikaa halutaan lyhentää ja puheen ymmärrettävyyttä parantaa. Gyptone INSTANT on valmis tuotekokonaisuus, joka sisältää valkoisen metallikehikon, vapaavalintaisen Gyptone-reikälevykuvion valmiiksi maalattuna sekä vaimentavan villan. INSTANT on erittäin helppo ja nopea asentaa, parhaimmillaan asennus onnistuu 20 minuutissa. Valmiin järjestelmän levypinnat on helppo pitää puhtaana ja pinnat voidaan uudelleenmaalata ilman, että akustisia ominaisuuksia menetetään. INSTANT-seinäpaneeliratkaisun edut: Tilan jälkikaiunta-aika lyhenee, puheen ymmärettävyys paranee ja tilan kaikuisuus vähenee. Voidaan asentaa mihin tahansa tilaan, minkä tahansa seinäpinnan päälle. Tuotekokonaisuus sisältää kaikki tarvittavat osat ja materiaalit Asennusvaihe on helppo ja nopea Valmis pinta on kestävä ja pitkäikäinen. Pintaa voi puhdistaa ja se voidaan uudelleenmaalata. Gyptone INSTANT - kokovaihtoehdot 2400 x 600 mm ja 3600 x 600 mm Yhden valmiin seinämodulin tulee sisältää 600 mm päätylistapari, joko 2400 tai 3600 mm vaakalistapari, 2 tai 3 kpl villamoduleja sekä yhden paketin (2,16m 2 ) valittuja valkoiseksi maalattuja Gyptone B-reunaisia -levyjä. METALLIRUNKO & AKUSTINEN VILLA GYPTONE B-REUNAISET MAALATUT LEVYT Tuote tuotenumero saatavuusluokka kuviotyyppi levyn reunamuoto koko mm pituus mm pintakäsittely paino kg 1000 kpl yksikkö tai määrä / pkt INSTANT mm Maalattu valk. 1 pari INSTANT mm Maalattu valk. 1 pari INSTANT mm Maalattu valk. 1 pari INSTANT Villa X1188 RKL 1 kpl Gyptone Quattro B 600x600 Maalattu valk. 2,16 m 2 Gyptone Base B 600x600 Maalattu valk. 2,16 m 2 Gyptone Point B 600x600 Maalattu valk. 2,16 m 2 Gyptone Quattro B 600x600 Maalattu valk. 2,16 m 2 Gyptone Line B 600x600 Maalattu valk. 2,16 m 2 Gyptone Sixto B 600x600 Maalattu valk. 2,16 m 2 Gyptone INSTANT TM Ratkaisu valmiin tilan kaikumisen vähentämiseksi, jälkikaiunta-ajan lyhentämiseksi ja puheen ymmärrettävyyden parantamiseksi. 23 Tuote: Gyptone INSTANT

24 Toimitusehdot Hinnat Maksuehto Omistusoikeus Toimitusehto Lastaus Muistutukset Yleistä Asennusohjeet Toimituksissa noudatetaan näitä toimitusehtoja, elleivät osapuolet ole muuta erikseen kirjallisesti sopineet. Hinnat ovat Gyprocin lastauspäivänä voimassaolevan hinnaston mukaisia nettohintoja Kirkkonummella. Hintaan lisätään lastauspäivänä voimassaoleva arvonlisävero. Lisäksi Gyprocilla on oikeus lisätä hintaan mahdollinen julkisten viranomaisten lainsäädännön nojalla määräämä toimitukseen kohdistuva vero tai muu maksu. Toimitukset on maksettava 14 päivän kuluessa laskun päiväyksestä lukien. Myöhästyneille suorituksille on maksettava korkolain mukainen viivästyskorko. Omistusoikeus tavaraan siirtyy, kun se on kokonaisuudessaan maksettu. Toimitusehto on DAP Kirkkonummi Gyprocin tehdas. Noudot EXW Kirkkonummi Gyprocin tehdas. Incoterms Ehdosta poiketen lava, muovi, purku ja rahti veloitetaan erikseen voimassaolevan Gyprocin Rahtien, pakkauksien ja lisäpalveluiden nettohinnaston mukaisesti. FINNTERMS 2001 kotimaan toimituksissa INOTERMS 2000 ulkomaan toimituksissa Noudoista on sovittava lähettämön kanssa viimeistään 2 vrk ennen noutoa, puh Autojen tulee ilmoittautua lähettämössä lastauspäivänä kello mennessä. Myöhästymisestä tulee ilmoittaa ennen kello 14.00, muuten auton lastausta ei voida taata samalle päivälle. Kuljettajan tulee lastauksen aikana käyttää huomioliivejä ja turvakenkiä ja laittaa auton eturenkaaseen pyöräkiilat. Levyjen rinnakkaislastaus edellyttää lavan tasaisuutta ja minimisisäleveyttä 242 cm. Lastattavien tilojen tulee olla puhtaat, tyhjät ja kipsilevykuljetuksiin soveltuvat. Molempien laitojen on oltava avattavat tai lavalla on oltava yhtenäiset aluspuut. Kuorma tulee sitoa lain osoittamalla tavalla. Autoissa tulee olla omat, asianmukaiset kulmasuojat kipsilevyihin jäävien sitomisjälkien välttämiseksi. Lasti on aina peitettävä kastumisen varalta. Gyproc ei vastaa kuljetusvahingoista eikä myöskään välillisistä vahingoista. Ostajan tulee tavaraa vastaanottaessaan tarkastaa se silmämääräisesti ja huomauttaa mahdollisista laatuvioista viivytyksettä, viimeistäan 7 vuorokauden kuluttua toimituksesta. Toimitus katsotaan hyväksyttynä vastaanotetuksi, mikäli tällaista huomautusta ei tehdä. Virheistä ja puutteista, jotka voidaan havaita vasta tarvikkeiden asennuksen yhteydessä, on ostajan ilmoitettava välittömästi ne havaittuaan. Lähetyksiä koskevat huomautukset tehtävä 7 vrk:n kuluessa Gyprocille. Katso Saatavuusluokat A Perusvarastotuote Tilauslajike Menekki Tuoteluettelon materiaalimenekkilaskelma on suuntaa antava. Gyproc ei vastaa määrälaskennasta. Palo-ominaisuudet Rakennustarvikeluokka A2-s1, d0 (paitsi Gyptone Vinyylilevyt B-s1, d0) Väri Gyptone Vakioväri valkoinen NS 0500, kiiltoaste 5-9 ISO 2813:n mukaan. Tilausvärejä NS-värikartan mukaisesti. Ainoastaan vaaleat sävyt mahdollisia (NS tunnuksen ensimmäinen numero 0-2). Maalaus työmaalla tehdään aina lyhytkarvaisella telalla! Väri Kannattimet Näkyvien listojen väri: Maars Snow White. Jauhemaalattu, väri kuten NS Pakkaus Erikoistuotteet Vastuu virheistä Tuotteet toimitetaan kertakäyttölavoilla suojattuina kutistekalvoilla. Vakiolevyjen lisäksi pystymme tekemään lukuisia projektikohtaisia vakio- sekä erikoissovelluksia levyistämme. Ota yhteys meihin, niin annamme lisää tietoa. Gyproc ei vastaa virheistä, jotka johtuvat puutteellisesta suunnittelusta tai väärästä rakennustavasta tai ohjeiden vastaisesta tavaran käytöstä tai huollon laiminlyönnistä. Gyproc hyvittää palautettujen, virheettömien tuotteiden arvosta 80 %, mikäli palautuksen syy ei johdu Gyprocista. Saint-Gobain Rakennustuotteet Oy PL 44, KIRKKONUMMI Puh , Fax Asiakaspalvelu
