1 Reunamuodot ja kannatinjärjestelmät Gyptone alakatot.. Reuna B Reflecting everyday life

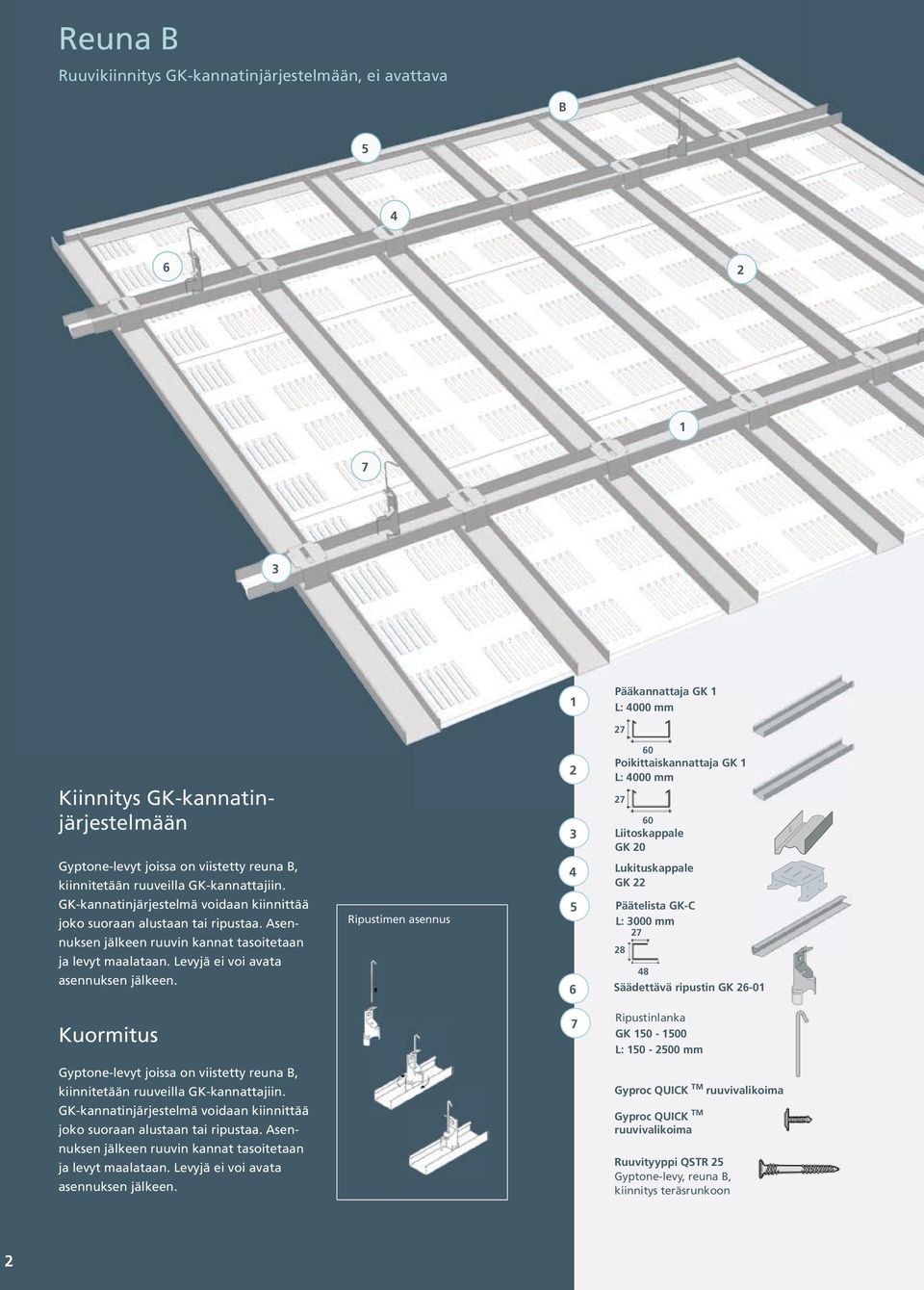

2 Reuna B Ruuvikiinnitys GK-kannatinjärjestelmään, ei avattava B Pääkannattaja GK L: 000 mm 7 Kiinnitys GK-kannatinjärjestelmään kiinnitetään ruuveilla GK-kannattajiin. GK-kannatinjärjestelmä voidaan kiinnittää joko suoraan alustaan tai ripustaa. Asennuksen jälkeen ruuvin kannat tasoitetaan ja levyt maalataan. Levyjä ei voi avata asennuksen jälkeen. Ripustimen asennus Poikittaiskannattaja GK L: 000 mm 7 60 Liitoskappale GK 0 Lukituskappale GK Päätelista GK-C L: 000 mm Säädettävä ripustin GK 6-0 Kuormitus 7 Ripustinlanka GK L: mm kiinnitetään ruuveilla GK-kannattajiin. GK-kannatinjärjestelmä voidaan kiinnittää joko suoraan alustaan tai ripustaa. Asennuksen jälkeen ruuvin kannat tasoitetaan ja levyt maalataan. Levyjä ei voi avata asennuksen jälkeen. Gyproc QUICK TM ruuvivalikoima Gyproc QUICK TM ruuvivalikoima Ruuvityyppi QSTR 5 Gyptone-levy, reuna B, kiinnitys teräsrunkoon

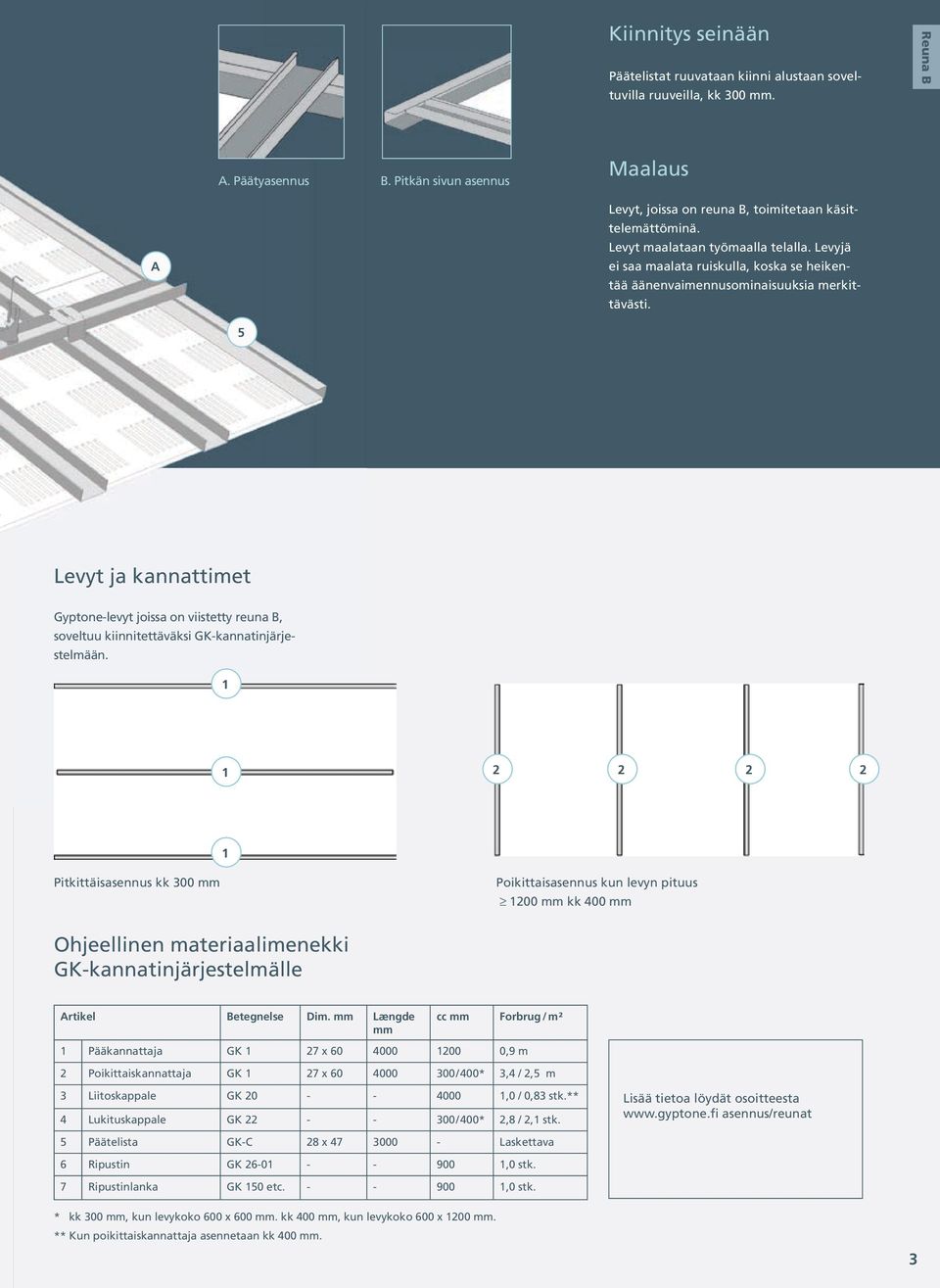

3 Kiinnitys seinään Päätelistat ruuvataan kiinni alustaan soveltuvilla ruuveilla, kk 00 mm. Reuna B A. Päätyasennus B. Pitkän sivun asennus Maalaus A Levyt, joissa on reuna B, toimitetaan käsittelemättöminä. Levyt maalataan työmaalla telalla. Levyjä ei saa maalata ruiskulla, koska se heikentää äänenvaimennusominaisuuksia merkittävästi. 5 Levyt ja kannattimet soveltuu kiinnitettäväksi GK-kannatinjärjestelmään. Pitkittäisasennus kk 00 mm Poikittaisasennus kun levyn pituus 00 mm kk 00 mm Ohjeellinen materiaalimenekki GK-kannatinjärjestelmälle Artikel Betegnelse Dim. mm Længde mm cc mm Forbrug / m² Pääkannattaja GK 7 x ,9 m Poikittaiskannattaja GK 7 x /00*, /,5 m Liitoskappale GK ,0 / 0,8 stk.** Lukituskappale GK /00*,8 /, stk. Lisää tietoa löydät osoitteesta asennus/reunat 5 Päätelista GK-C 8 x Laskettava 6 Ripustin GK ,0 stk. 7 Ripustinlanka GK 50 etc ,0 stk. * kk 00 mm, kun levykoko 600 x 600 mm. kk 00 mm, kun levykoko 600 x 00 mm. ** Kun poikittaiskannattaja asennetaan kk 00 mm.

4 600 mm Reuna B Ruuvikiinnitys teräsrunkoon, ei avattava Ensiökannattaja P5 L: 600 mm 5 Kiinnitys suoraan teräsrunkoon kiinnitetään ruuveilla teräskannattajiin. Teräsrakenne voidaan kiinnittää joko suoraan alustaan tai ripustaa. Asennuksen jälkeen ruuvin kannat tasoitetaan ja levyt maalataan. Levyjä ei voi avata asennuksen jälkeen Toisiokannattaja S5/85 L: 800 mm Ripustus Reunaprofiili SK70 Kuormitus Levyt kestävät kevyehköä pistekuormitusta (< kg). Jos kuormitus on suurempi, on kiinnitys tehtävä levyn takana olevaan kannattimeen tai ripustaa erikseen. Gyproc QUICK TM ruuvivalikoima Ruuvityyppi QPB Teräsprofiilien ja ripustusten kiinnitykseen. Ruuvityyppi QSTR 5 Gyptone-levy, reuna B, kiinnitys teräsrunkoon.

5 Kiinnitys seinään Reunaprofiilit ruuvataan kiinni alustaan soveltuvilla ruuveilla, kk 00 mm. Reuna B Maalaus Levyt, joissa on reuna B, toimitetaan käsittelemättöminä. Levyt maalataan työmaalla telalla. Levyjä ei saa maalata ruiskulla, koska se heikentää äänenvaimennusominaisuuksia merkittävästi. Levyt ja kannattimet Gyptone-levyt, joissa on viistetty reuna B, soveltuvat kiinnitettäväksi ensiö/toisiojärjestelmään. Pitkittäisasennus kk 00 mm Poikittaiskannatus pituudelle 00 mm kk 00 mm Ohjeellinen materiaalimenekki, ensiö/toisiojärjestelmässä Nimi Tunnus Mitat mm Pituus mm kk mm Menekki/m² Ensiökannattaja P5 5 x ,9 m Lisää tietoa löydät osoitteesta asennus/reunat Toisiokannattaja S 5/85 85 x / 00*, /,5 m Reunaprofiili SK x Laskettava * kk 00 mm, kun levykoko 600 x 00 mm. 5

6 Reuna B Ruuvikiinnitys puurunkoon, ei-avattava Gyptone-levyt reunamuodolla B kiinnitetään ruuveilla puukannattajiin. Kiinnitys suoraan puurunkoon kiinnitetään ruuveilla puukannattajiin. Puukannattajat voidaan kiinnittää joko suoraan välipohjaan tai kattorakenteeseen. Asennuksen jälkeen ruuvin kannat tasoitetaan ja levyt maalataan. Levyjä ei voi avata asennuksen jälkeen. Kuormitus Gyproc QUICK TM ruuvivalikoima Levyt kestävät kevyehköä pistekuormitusta (< kg). Jos kuormitus on suurempi, on kiinnitys tehtävä levyn takana olevaan kannattimeen tai ripustaa erikseen. Ruuvityyppi QSTR 5 Gyptone-levy, reuna B, kiinnitys puurunkoon. 6

7 Kiinnitys seinään Reunakannattajat ruuvataan kiinni alustaan soveltuvilla ruuveilla, kk 00 mm. Reuna B Värit Levyt, joissa on reuna B, toimitetaan käsittelemättöminä. Levyt maalataan työmaalla telalla. Levyjä ei saa maalata ruiskulla, koska se heikentää äänenvaimennusominaisuuksia merkittävästi. Levyt ja kannattimet soveltuvat kiinnitettäväksi ensiö / toisiojärjestelmään. Pitkittäisasennus kk 00 mm. Poikittaisasennus kk 00 mm. Pienin mahdollinen mitta puutoisiokannattajalle on x5 mm. Kun kannattajat tulevat suoraan kovaan ja yhtenäiseen välipohjaan kiinni, on ilmaväli oltava vähintään 5 mm. Ilmaväli voidaan täyttää pehmeällä villalla. Villa parantaa rakenteen äänen- vaimennuskykyä. Neliönmuotoiset levyt ja pituussuuntaan asennetut suorakaiteenmuotoiset levyt Poikkisuuntaan alusrakennetta vastaan asennetut suorakaiteen muotoiset levyt Lisää tietoa löydät osoitteesta asennus/reunat Kannattajien jakomitta mm

8 Gyptone.fi ei ole pelkkä kotisivu, vaan myös inspiroiva ja informatiivinen apulähde. Gyptone-asennusohjeiden ja tuote-esittelyjen lisäksi sivulta löytyy interaktiivinen D-tuotegalleria, jonka avulla tuotteita voidaan käännellä ja yhdistellä eri järjestelmiin ja nähdä, miltä lopullinen alakatto tulee projektissasi näyttämään. BPB Gyproc Oy PL 00 KIRKKONUMMI puh: (09) 95 fax: (09) s-posti: Tammikuu 007
