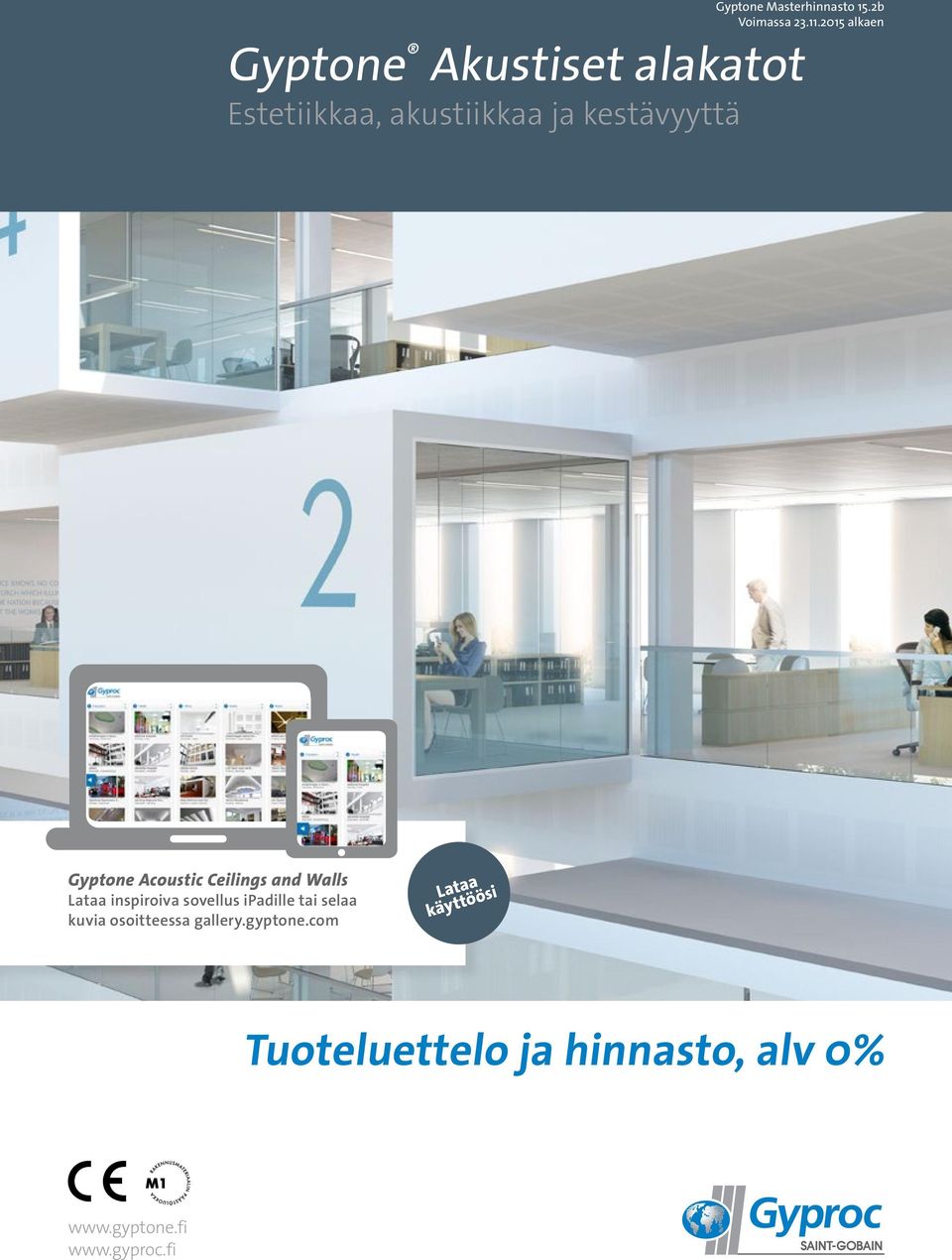

1 Gyptone Masterhinnasto 15.2b Voimassa alkaen Gyptone Akustiset alakatot Estetiikkaa, akustiikkaa ja kestävyyttä Gyptone Acoustic Ceilings and Walls Lataa inspiroiva sovellus ipadille tai selaa kuvia osoitteessa gallery.gyptone.com Lataa käyttöösi Tuoteluettelo ja hinnasto, alv 0% 1

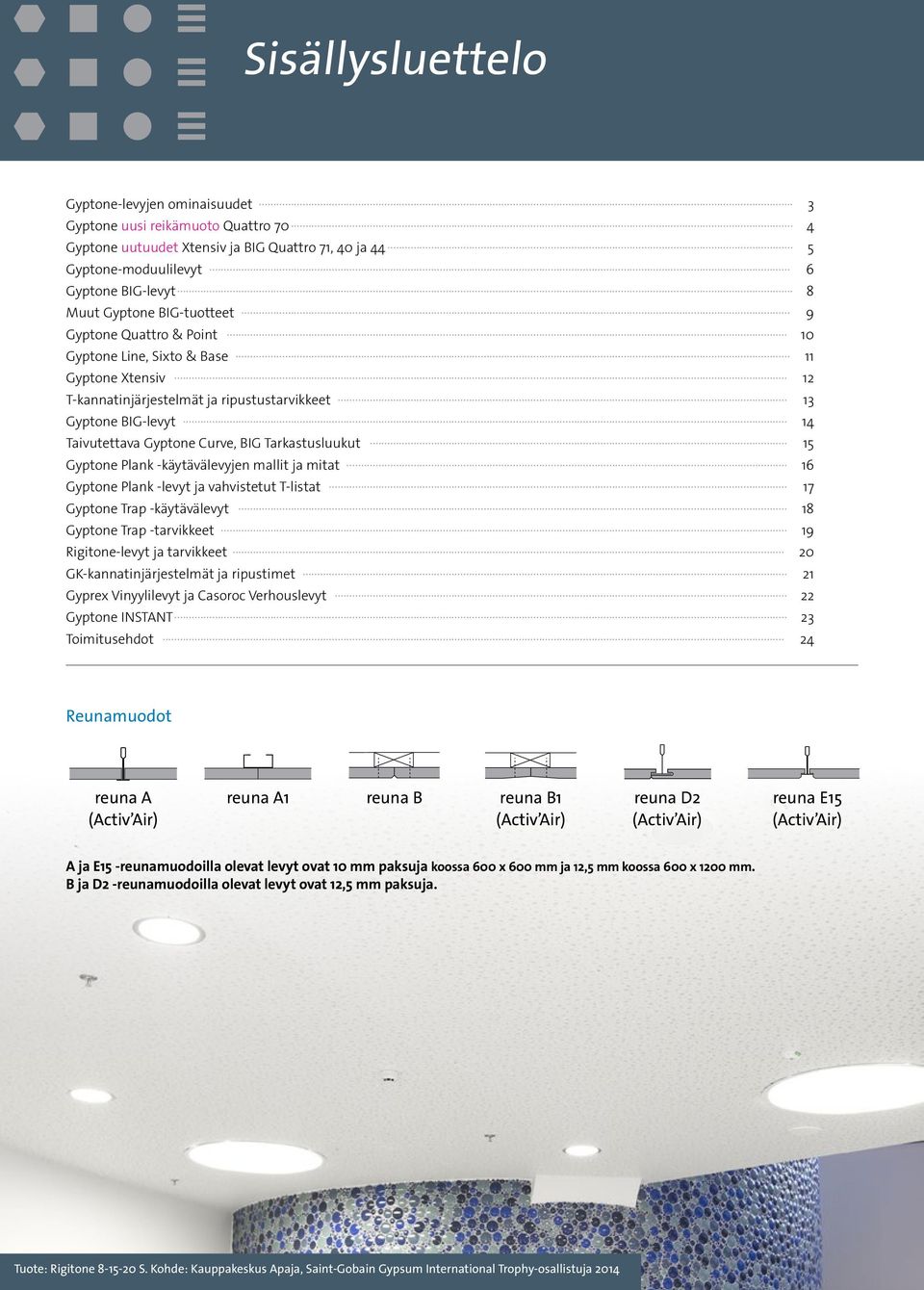

2 Sisällysluettelo Gyptone-levyjen ominaisuudet 3 Gyptone uusi reikämuoto Quattro 70 4 Gyptone uutuudet Xtensiv ja BIG Quattro 71, 40 ja 44 5 Gyptone-moduulilevyt 6 Gyptone BIG-levyt 8 Muut Gyptone BIG-tuotteet 9 Gyptone Quattro & Point 10 Gyptone Line, Sixto & Base 11 Gyptone Xtensiv 12 T-kannatinjärjestelmät ja ripustustarvikkeet 13 Gyptone BIG-levyt 14 Taivutettava Gyptone Curve, BIG Tarkastusluukut 15 Gyptone Plank -käytävälevyjen mallit ja mitat 16 Gyptone Plank -levyt ja vahvistetut T-listat 17 Gyptone Trap -käytävälevyt 18 Gyptone Trap -tarvikkeet 19 Rigitone-levyt ja tarvikkeet 20 GK-kannatinjärjestelmät ja ripustimet 21 Gyprex Vinyylilevyt ja Casoroc Verhouslevyt 22 Gyptone INSTANT 23 Toimitusehdot 24 Reunamuodot reuna A (Activ Air) reuna A1 reuna B reuna B1 (Activ Air) reuna D2 (Activ Air) reuna E15 (Activ Air) A ja E15 -reunamuodoilla olevat levyt ovat 10 paksuja koossa 600 x 600 ja 12,5 koossa 600 x B ja D2 -reunamuodoilla olevat levyt ovat 12,5 paksuja. 2 Tuote: Rigitone S. Kohde: Kauppakeskus Apaja, Saint-Gobain Gypsum International Trophy-osallistuja 2014

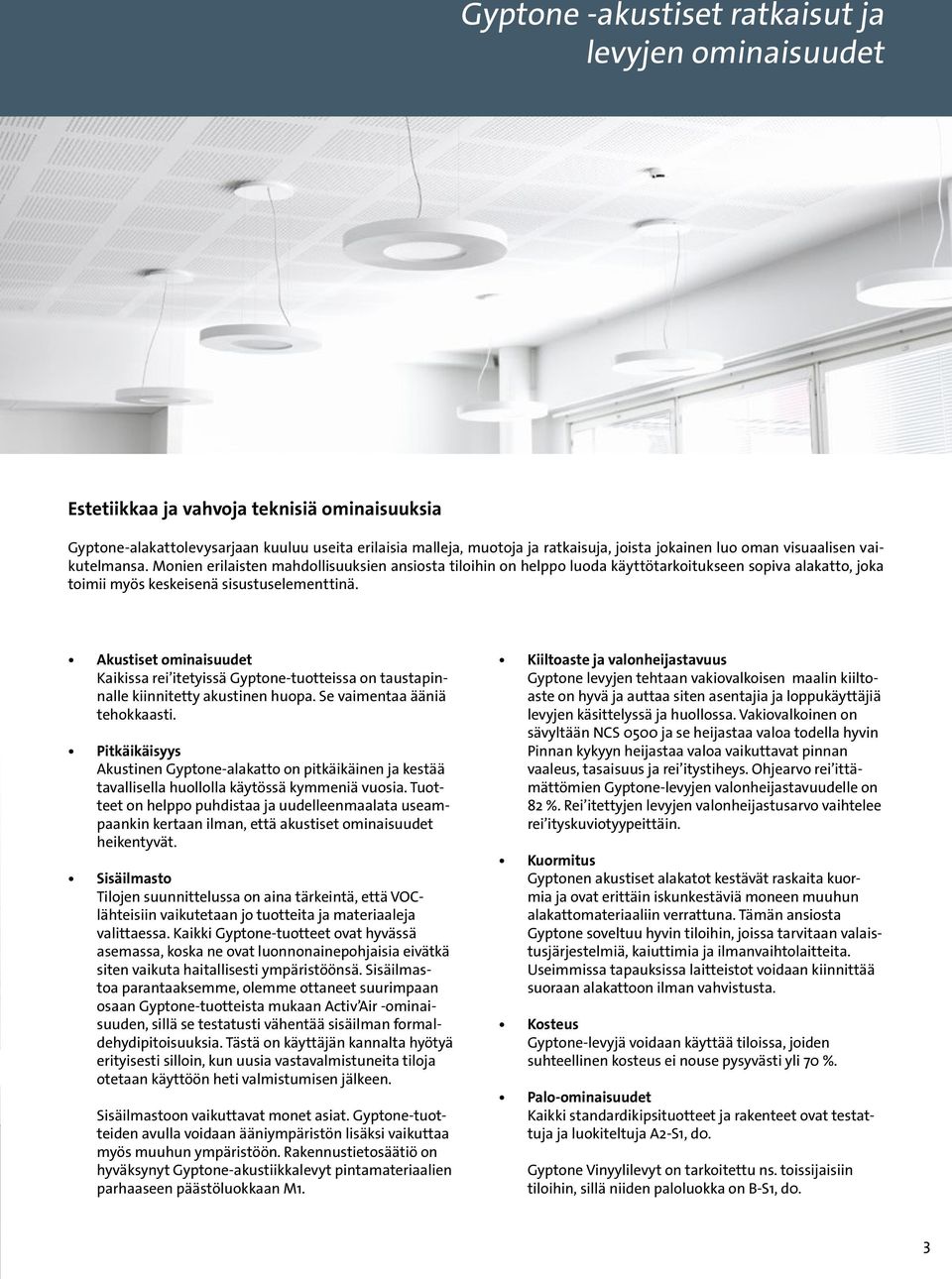

3 Gyptone -akustiset ratkaisut ja levyjen ominaisuudet Estetiikkaa ja vahvoja teknisiä ominaisuuksia Gyptone-alakattolevysarjaan kuuluu useita erilaisia malleja, muotoja ja ratkaisuja, joista jokainen luo oman visuaalisen vaikutelmansa. Monien erilaisten mahdollisuuksien ansiosta tiloihin on helppo luoda käyttötarkoitukseen sopiva alakatto, joka toimii myös keskeisenä sisustuselementtinä. Akustiset ominaisuudet Kaikissa rei itetyissä Gyptone-tuotteissa on taustapinnalle kiinnitetty akustinen huopa. Se vaimentaa ääniä tehokkaasti. Pitkäikäisyys Akustinen Gyptone-alakatto on pitkäikäinen ja kestää tavallisella huollolla käytössä kyeniä vuosia. Tuotteet on helppo puhdistaa ja uudelleenmaalata useampaankin kertaan ilman, että akustiset ominaisuudet heikentyvät. Sisäilmasto Tilojen suunnittelussa on aina tärkeintä, että VOClähteisiin vaikutetaan jo tuotteita ja materiaaleja valittaessa. Kaikki Gyptone-tuotteet ovat hyvässä asemassa, koska ne ovat luonnonainepohjaisia eivätkä siten vaikuta haitallisesti ympäristöönsä. Sisäilmastoa parantaaksee, olee ottaneet suurimpaan osaan Gyptone-tuotteista mukaan Activ Air -ominaisuuden, sillä se testatusti vähentää sisäilman formaldehydipitoisuuksia. Tästä on käyttäjän kannalta hyötyä erityisesti silloin, kun uusia vastavalmistuneita tiloja otetaan käyttöön heti valmistumisen jälkeen. Sisäilmastoon vaikuttavat monet asiat. Gyptone-tuotteiden avulla voidaan ääniympäristön lisäksi vaikuttaa myös muuhun ympäristöön. Rakennustietosäätiö on hyväksynyt Gyptone-akustiikkalevyt pintamateriaalien parhaaseen päästöluokkaan M1. Kiiltoaste ja valonheijastavuus Gyptone levyjen tehtaan vakiovalkoisen maalin kiiltoaste on hyvä ja auttaa siten asentajia ja loppukäyttäjiä levyjen käsittelyssä ja huollossa. Vakiovalkoinen on sävyltään NCS 0500 ja se heijastaa valoa todella hyvin Pinnan kykyyn heijastaa valoa vaikuttavat pinnan vaa leus, tasaisuus ja rei itystiheys. Ohjearvo rei it tämät tömien Gyptone-levyjen valonheijastavuudelle on 82 %. Rei itettyjen levyjen valonheijastusarvo vaihtelee rei ityskuviotyypeittäin. Kuormitus Gyptonen akustiset alakatot kestävät raskaita kuormia ja ovat erittäin iskunkestäviä moneen muuhun alakatto materiaaliin verrattuna. Tämän ansiosta Gyptone soveltuu hyvin tiloihin, joissa tarvitaan valaistusjärjestelmiä, kaiut timia ja ilmanvaihtolaitteita. Useiissa tapauksissa laitteistot voidaan kiinnittää suoraan alakattoon ilman vahvistusta. Kosteus Gyptone-levyjä voidaan käyttää tiloissa, joiden suhteel linen kosteus ei nouse pysyvästi yli 70 %. Palo-ominaisuudet Kaikki standardikipsituotteet ja rakenteet ovat testattuja ja luokiteltuja A2-S1, d0. Gyptone Vinyylilevyt on tarkoitettu ns. toissijaisiin tiloihin, sillä niiden paloluokka on B-S1, d0. 3

4 Gyptone Quattro -sarjaan uusi reikämuoto Quattro 70 Gyptone Quattro 70 -akustiset alakattolevyt on suunniteltu tukemaan reikälevyjen estetiikkaa, tarjoten huomaamattoman ja rauhallisen reikäkentän. Mallissa säilyvät rei itettyjen kipsilevyjen hyvät ominaisuudet: esimerkiksi avattavuus, helppohoitoisuus ja hyvä valonheijastavuus. Gyptone Quattro 70 on saatavilla reunamuodoilla A ja E15 kevyenä 10 levynä, sekä uutena D2-piilokiinnityslevynä, paksuutena 12,5. Moduulikoko on 600x600. Uusi Quattro 70 D2-kiinnityksellä varustettuna sopii aiempaa parein käyttöön uusien LED-valaisimien kanssa. Valaisimet ja muutkin lisälaitteet voidaan kiinnittää suoraan levyyn 1 kg painoon saakka ilman mitään lisätukia. D2-sarjan levyn sovittaminen 600x600 moduulivalaisimiin vaatii edelleen piilokiinnityslistoihin sopivat valaisimet. Lisäksi uutta reikämuotoa on saatavilla BIG Quattro 71 -levynä Quattro 71 -tarkastusluukkuineen, sekä Plank Quattro 75 -levyinä. Plank-levyt on suunniteltu käytävälevyiksi ajatuksella, että ripustuksia ei tarvita. Levy kantaa vahvistetulla T-listalla reunoiltaan. Gyptone Quattro 70 -levyn ominaisuuksia Gyptone Quattro 70 -levyt sopivat monien erilaisten tilojen vaimennukseen ja levyjen mallikohtaiset vaimennuskertoimet ovat saatavilla suunnittelukäyttöön teknisestä palvelustae. Levyissä on vakiona sisäilmastoa parantava Activ Air -ominaisuus ja niiden pintamateriaalipäästöluokka on M1. Paloluokka on EN standardin mukaan A2-s1,d0. Levyt voi puhdistaa vedellä ja saippualla (ohjeet Levyt ovat uudelleen maalattavissa menettämättä niiden hyviä ominaisuuksia. Maalaus on tehtävä ohutkarvaisella telalla, sillä reikiin ei saa mennä maalia. Levyjen tehdasmaalaus on vakiovalkoinen (sävy NCS 0500) ja maalauksen kiiltoaste on hyvä niin valonheijastuksen, kuin puhdistettavuuden kannalta. Levyjen takana on vakiona tehokkaasti ääniä vaimentava akustinen huopa. Gyptone Quattro 70 A ja E15 -reunaiset levyt painavat vain 6,6 kg/m 2 ja levyyn voi suoraan kiinnittää valaisimia ja lisälaitteita 3 kg painoon saakka. Muut tiedot, kuten esim. DoP- ja EPD-dokumentit löytyvät www-sivuiltae. 4

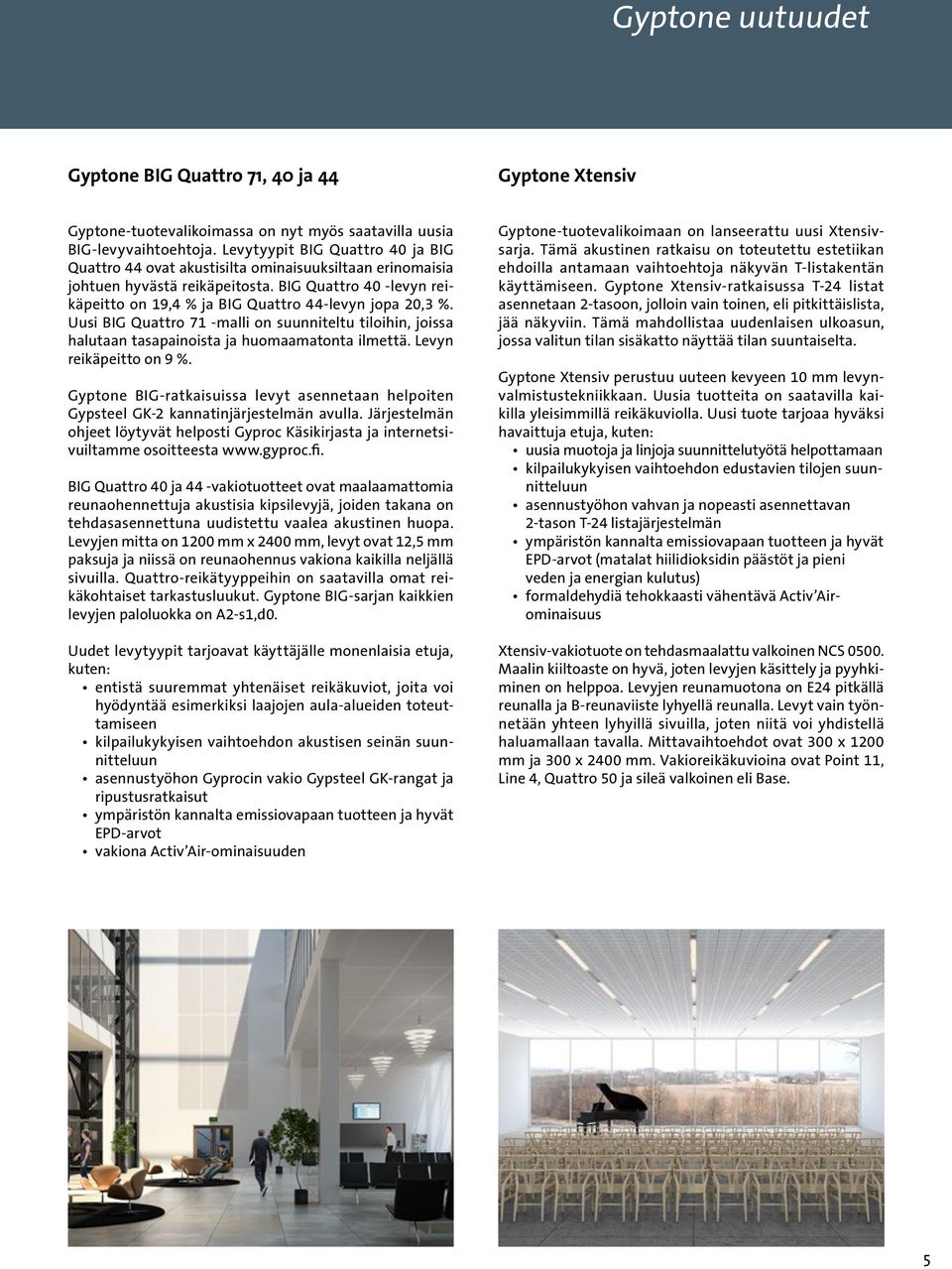

5 Gyptone uutuudet Gyptone BIG Quattro 71, 40 ja 44 Gyptone Xtensiv Gyptone-tuotevalikoimassa on nyt myös saatavilla uusia BIG-levyvaihtoehtoja. Levytyypit BIG Quattro 40 ja BIG Quattro 44 ovat akustisilta ominaisuuksiltaan erinomaisia johtuen hyvästä reikäpeitosta. BIG Quattro 40 -levyn reikäpeitto on 19,4 % ja BIG Quattro 44-levyn jopa 20,3 %. Uusi BIG Quattro 71 -malli on suunniteltu tiloihin, joissa halutaan tasapainoista ja huomaamatonta ilmettä. Levyn reikäpeitto on 9 %. Gyptone BIG-ratkaisuissa levyt asennetaan helpoiten Gypsteel GK-2 kannatinjärjestelmän avulla. Järjestelmän ohjeet löytyvät helposti Gyproc Käsikirjasta ja internetsivuiltae osoitteesta BIG Quattro 40 ja 44 -vakiotuotteet ovat maalaamattomia reunaohennettuja akustisia kipsilevyjä, joiden takana on tehdasasennettuna uudistettu vaalea akustinen huopa. Levyjen mitta on 1200 x 2400, levyt ovat 12,5 paksuja ja niissä on reunaohennus vakiona kaikilla neljällä sivuilla. Quattro-reikätyyppeihin on saatavilla omat reikäkohtaiset tarkastusluukut. Gyptone BIG-sarjan kaikkien levyjen paloluokka on A2-s1,d0. Uudet levytyypit tarjoavat käyttäjälle monenlaisia etuja, kuten: entistä suureat yhtenäiset reikäkuviot, joita voi hyödyntää esimerkiksi laajojen aula-alueiden toteuttamiseen kilpailukykyisen vaihtoehdon akustisen seinän suunnitteluun asennustyöhon Gyprocin vakio Gypsteel GK-rangat ja ripustusratkaisut ympäristön kannalta emissiovapaan tuotteen ja hyvät EPD-arvot vakiona Activ Air-ominaisuuden Gyptone-tuotevalikoimaan on lanseerattu uusi Xtensivsarja. Tämä akustinen ratkaisu on toteutettu estetiikan ehdoilla antamaan vaihtoehtoja näkyvän T-listakentän käyttämiseen. Gyptone Xtensiv-ratkaisussa T-24 listat asennetaan 2-tasoon, jolloin vain toinen, eli pitkittäislista, jää näkyviin. Tämä mahdollistaa uudenlaisen ulkoasun, jossa valitun tilan sisäkatto näyttää tilan suuntaiselta. Gyptone Xtensiv perustuu uuteen kevyeen 10 levynvalmistustekniikkaan. Uusia tuotteita on saatavilla kaikilla yleisiillä reikäkuviolla. Uusi tuote tarjoaa hyväksi havaittuja etuja, kuten: uusia muotoja ja linjoja suunnittelutyötä helpottamaan kilpailukykyisen vaihtoehdon edustavien tilojen suunnitteluun asennustyöhon vahvan ja nopeasti asennettavan 2-tason T-24 listajärjestelmän ympäristön kannalta emissiovapaan tuotteen ja hyvät EPD-arvot (matalat hiilidioksidin päästöt ja pieni veden ja energian kulutus) formaldehydiä tehokkaasti vähentävä Activ Airominaisuus Xtensiv-vakiotuote on tehdasmaalattu valkoinen NCS Maalin kiiltoaste on hyvä, joten levyjen käsittely ja pyyhkiminen on helppoa. Levyjen reunamuotona on E24 pitkällä reunalla ja B-reunaviiste lyhyellä reunalla. Levyt vain työnnetään yhteen lyhyillä sivuilla, joten niitä voi yhdistellä haluamallaan tavalla. Mittavaihtoehdot ovat 300 x 1200 ja 300 x Vakioreikäkuvioina ovat Point 11, Line 4, Quattro 50 ja sileä valkoinen eli Base. 5

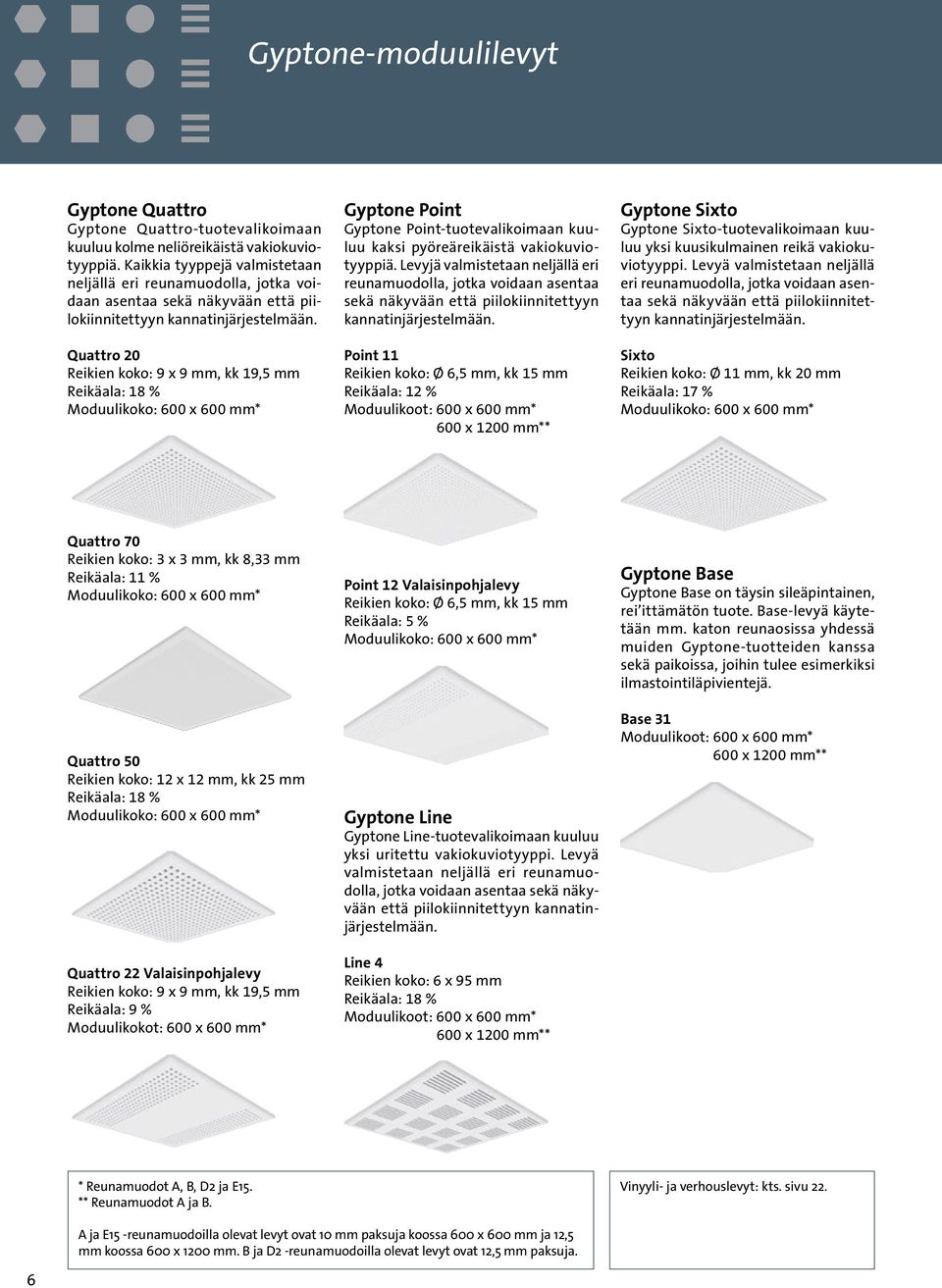

6 Gyptone-moduulilevyt Gyptone Quattro Gyptone Quattro-tuotevalikoimaan kuuluu kolme neliöreikäistä vakiokuviotyyppiä. Kaikkia tyyppejä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Quattro 20 Reikien koko: 9 x 9, kk 19,5 Reikäala: 18 % Moduulikoko: 600 x 600 * Gyptone Point Gyptone Point-tuotevalikoimaan kuuluu kaksi pyöreäreikäistä vakiokuviotyyppiä. Levyjä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Point 11 Reikien koko: Ø 6,5, kk 15 Reikäala: 12 % Moduulikoot: 600 x 600 * 600 x 1200 ** Gyptone Sixto Gyptone Sixto-tuotevalikoimaan kuuluu yksi kuusikulmainen reikä vakiokuviotyyppi. Levyä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Sixto Reikien koko: Ø 11, kk 20 Reikäala: 17 % Moduulikoko: 600 x 600 * Quattro 70 Reikien koko: 3 x 3, kk 8,33 Reikäala: 11 % Moduulikoko: 600 x 600 * Quattro 50 Reikien koko: 12 x 12, kk 25 Reikäala: 18 % Moduulikoko: 600 x 600 * Quattro 22 Valaisinpohjalevy Reikien koko: 9 x 9, kk 19,5 Reikäala: 9 % Moduulikokot: 600 x 600 * Point 12 Valaisinpohjalevy Reikien koko: Ø 6,5, kk 15 Reikäala: 5 % Moduulikoko: 600 x 600 * Gyptone Line Gyptone Line-tuotevalikoimaan kuuluu yksi uritettu vakiokuviotyyppi. Levyä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Line 4 Reikien koko: 6 x 95 Reikäala: 18 % Moduulikoot: 600 x 600 * 600 x 1200 ** Gyptone Base Gyptone Base on täysin sileäpintainen, rei ittämätön tuote. Base-levyä käytetään. katon reunaosissa yhdessä muiden Gyptone-tuotteiden kanssa sekä paikoissa, joihin tulee esimerkiksi ilmastointiläpivientejä. Base 31 Moduulikoot: 600 x 600 * 600 x 1200 ** * Reunamuodot A, B, D2 ja E15. ** Reunamuodot A ja B. Vinyyli- ja verhouslevyt: kts. sivu 22. A ja E15 -reunamuodoilla olevat levyt ovat 10 paksuja koossa 600 x 600 ja 12,5 koossa 600 x B ja D2 -reunamuodoilla olevat levyt ovat 12,5 paksuja. 6

7 7 Tuote: Gyptone Quattro 20, E15

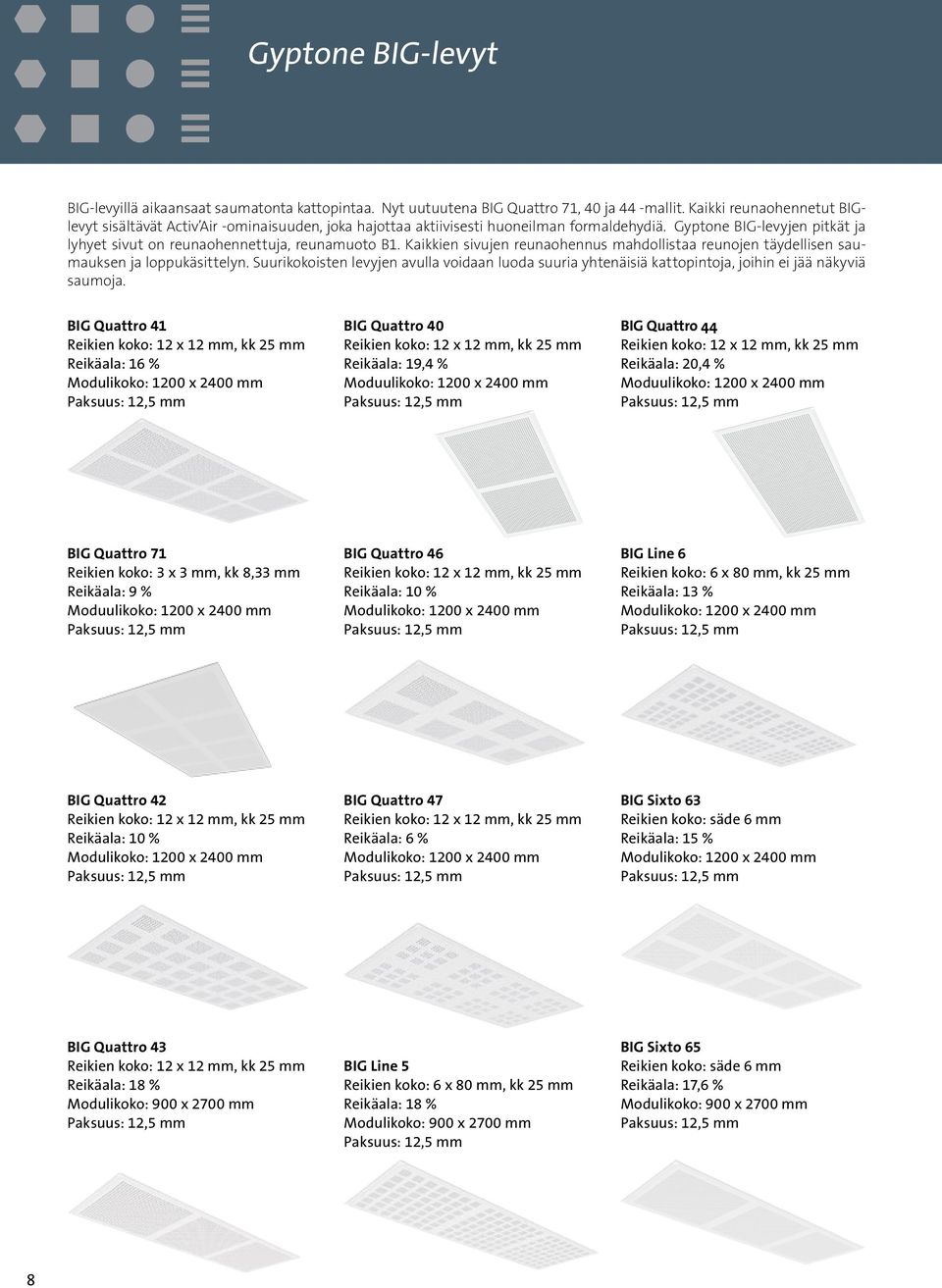

8 Gyptone BIG-levyt BIG-levyillä aikaansaat saumatonta kattopintaa. Nyt uutuutena BIG Quattro 71, 40 ja 44 -mallit. Kaikki reunaohennetut BIGlevyt sisältävät Activ Air -ominaisuuden, joka hajottaa aktiivisesti huoneilman formaldehydiä. Gyptone BIG-levyjen pitkät ja lyhyet sivut on reunaohennettuja, reunamuoto B1. Kaikkien sivujen reunaohennus mahdollistaa reunojen täydellisen saumauksen ja loppukäsittelyn. Suurikokoisten levyjen avulla voidaan luoda suuria yhtenäisiä kattopintoja, joihin ei jää näkyviä saumoja. BIG Quattro 41 Reikien koko: 12 x 12, kk 25 Reikäala: 16 % Modulikoko: 1200 x 2400 Paksuus: 12,5 BIG Quattro 40 Reikien koko: 12 x 12, kk 25 Reikäala: 19,4 % Moduulikoko: 1200 x 2400 Paksuus: 12,5 BIG Quattro 44 Reikien koko: 12 x 12, kk 25 Reikäala: 20,4 % Moduulikoko: 1200 x 2400 Paksuus: 12,5 BIG Quattro 71 Reikien koko: 3 x 3, kk 8,33 Reikäala: 9 % Moduulikoko: 1200 x 2400 Paksuus: 12,5 BIG Quattro 46 Reikien koko: 12 x 12, kk 25 Reikäala: 10 % Modulikoko: 1200 x 2400 Paksuus: 12,5 BIG Line 6 Reikien koko: 6 x 80, kk 25 Reikäala: 13 % Modulikoko: 1200 x 2400 Paksuus: 12,5 BIG Quattro 42 Reikien koko: 12 x 12, kk 25 Reikäala: 10 % Modulikoko: 1200 x 2400 Paksuus: 12,5 BIG Quattro 47 Reikien koko: 12 x 12, kk 25 Reikäala: 6 % Modulikoko: 1200 x 2400 Paksuus: 12,5 BIG Sixto 63 Reikien koko: säde 6 Reikäala: 15 % Modulikoko: 1200 x 2400 Paksuus: 12,5 BIG Quattro 43 Reikien koko: 12 x 12, kk 25 Reikäala: 18 % Modulikoko: 900 x 2700 Paksuus: 12,5 BIG Line 5 Reikien koko: 6 x 80, kk 25 Reikäala: 18 % Modulikoko: 900 x 2700 Paksuus: 12,5 BIG Sixto 65 Reikien koko: säde 6 Reikäala: 17,6 % Modulikoko: 900 x 2700 Paksuus: 12,5 8

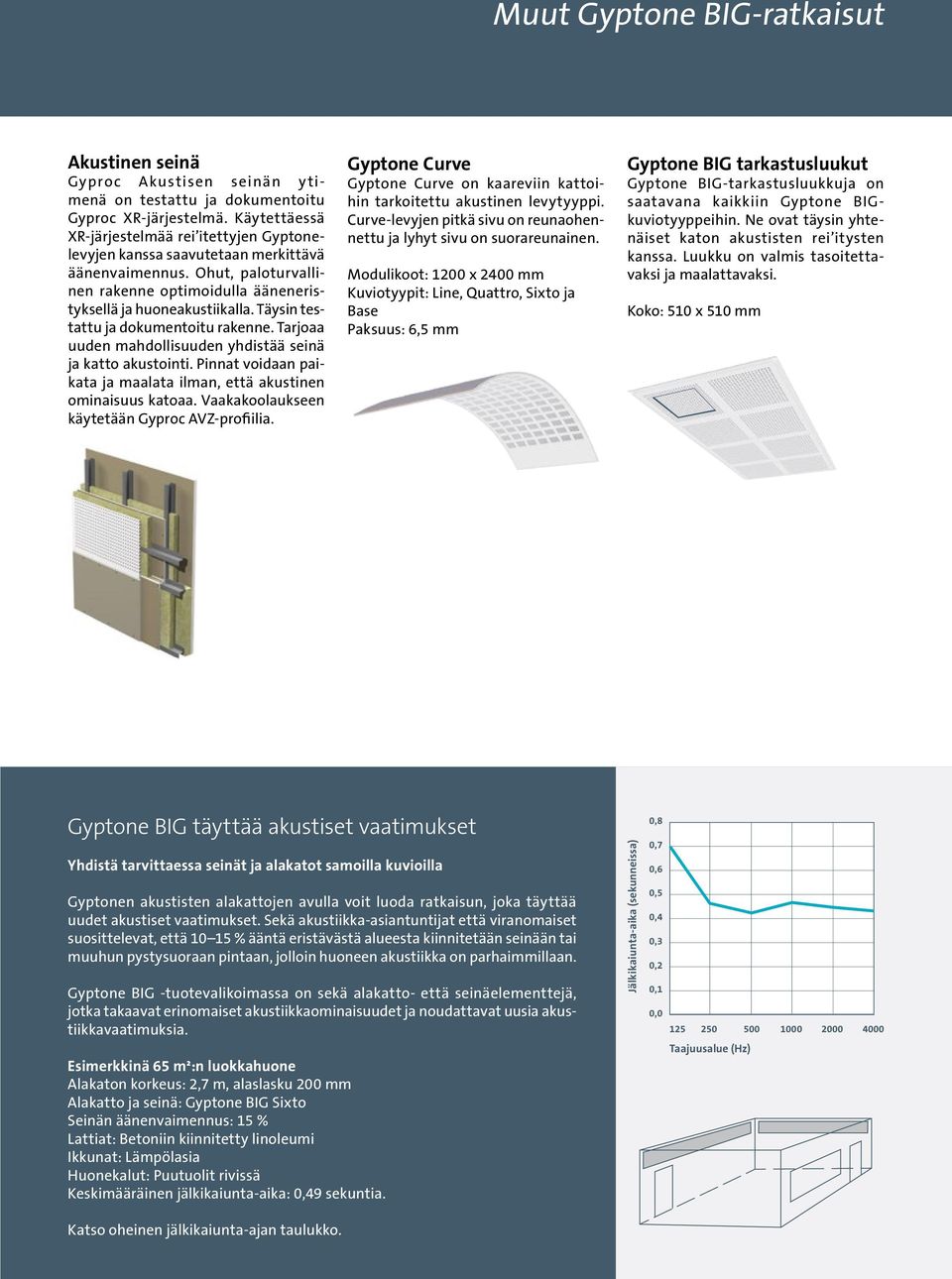

9 Muut Gyptone BIG-ratkaisut Akustinen seinä Gyproc Akustisen seinän ytimenä on testattu ja dokumentoitu Gyproc XR-järjestelmä. Käytettäessä XR-järjestelmää rei itettyjen Gyptonelevyjen kanssa saavutetaan merkittävä äänenvaimennus. Ohut, paloturvallinen rakenne optimoidulla ääneneristyksellä ja huoneakustiikalla. Täysin testattu ja dokumentoitu rakenne. Tarjoaa uuden mahdollisuuden yhdistää seinä ja katto akustointi. Pinnat voidaan paikata ja maalata ilman, että akustinen ominaisuus katoaa. Vaakakoolaukseen käytetään Gyproc AVZ-profiilia. Gyptone Curve Gyptone Curve on kaareviin kattoihin tarkoitettu akustinen levytyyppi. Curve-levyjen pitkä sivu on reunaohennettu ja lyhyt sivu on suorareunainen. Modulikoot: 1200 x 2400 Kuviotyypit: Line, Quattro, Sixto ja Base Paksuus: 6,5 Gyptone BIG tarkastusluukut Gyptone BIG-tarkastusluukkuja on saatavana kaikkiin Gyptone BIGkuviotyyppeihin. Ne ovat täysin yhtenäiset katon akustisten rei itysten kanssa. Luukku on valmis tasoitettavaksi ja maalattavaksi. Koko: 510 x 510 Gyptone BIG täyttää akustiset vaatimukset Yhdistä tarvittaessa seinät ja alakatot samoilla kuvioilla Gyptonen akustisten alakattojen avulla voit luoda ratkaisun, joka täyttää uudet akustiset vaatimukset. Sekä akustiikka-asiantuntijat että viranomaiset suosittelevat, että % ääntä eristävästä alueesta kiinnitetään seinään tai muuhun pystysuoraan pintaan, jolloin huoneen akustiikka on parhaiillaan. Gyptone BIG -tuotevalikoimassa on sekä alakatto- että seinäelementtejä, jotka takaavat erinomaiset akustiikkaominaisuudet ja noudattavat uusia akustiikkavaatimuksia. Esimerkkinä 65 m²:n luokkahuone Alakaton korkeus: 2,7 m, alaslasku 200 Alakatto ja seinä: Gyptone BIG Sixto Seinän äänenvaimennus: 15 % Lattiat: Betoniin kiinnitetty linoleumi Ikkunat: Lämpölasia Huonekalut: Puutuolit rivissä Keskimääräinen jälkikaiunta-aika: 0,49 sekuntia. Jälkikaiunta-aika (sekunneissa) 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0, Taajuusalue (Hz) Katso oheinen jälkikaiunta-ajan taulukko. 9

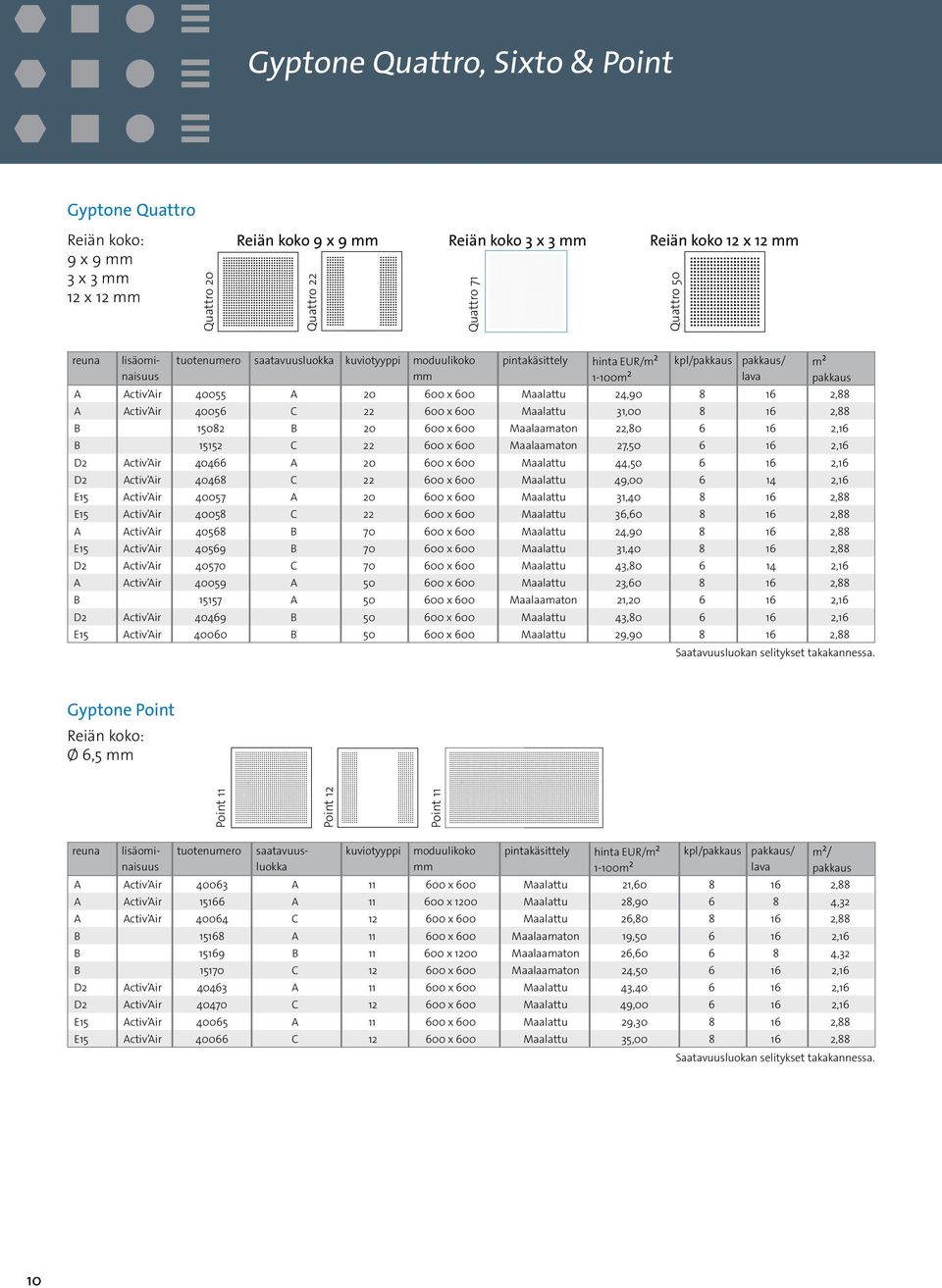

10 Gyptone Quattro, Sixto & Point Gyptone Quattro Reiän koko: 9 x 9 3 x 3 12 x 12 Quattro 20 Reiän koko 9 x 9 Reiän koko 3 x 3 Reiän koko 12 x 12 Quattro 22 Quattro 71 Quattro 50 reuna tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m² A Activ Air A x 600 Maalattu 24, ,88 A Activ Air C x 600 Maalattu 31, ,88 B B x 600 Maalaamaton 22, ,16 B C x 600 Maalaamaton 27, ,16 D2 Activ Air A x 600 Maalattu 44, ,16 D2 Activ Air C x 600 Maalattu 49, ,16 E15 Activ Air A x 600 Maalattu 31, ,88 E15 Activ Air C x 600 Maalattu 36, ,88 A Activ Air B x 600 Maalattu 24, ,88 E15 Activ Air B x 600 Maalattu 31, ,88 D2 Activ Air C x 600 Maalattu 43, ,16 A Activ Air A x 600 Maalattu 23, ,88 B A x 600 Maalaamaton 21, ,16 D2 Activ Air B x 600 Maalattu 43, ,16 E15 Activ Air B x 600 Maalattu 29, ,88 Gyptone Point Reiän koko: Ø 6,5 Point 11 Point 12 Point 11 reuna tuotenumero lisäominaisuus lisäominaisuus kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m²/ A Activ Air A x 600 Maalattu 21, ,88 A Activ Air A x 1200 Maalattu 28, ,32 A Activ Air C x 600 Maalattu 26, ,88 B A x 600 Maalaamaton 19, ,16 B B x 1200 Maalaamaton 26, ,32 B C x 600 Maalaamaton 24, ,16 D2 Activ Air A x 600 Maalattu 43, ,16 D2 Activ Air C x 600 Maalattu 49, ,16 E15 Activ Air A x 600 Maalattu 29, ,88 E15 Activ Air C x 600 Maalattu 35, ,88 10

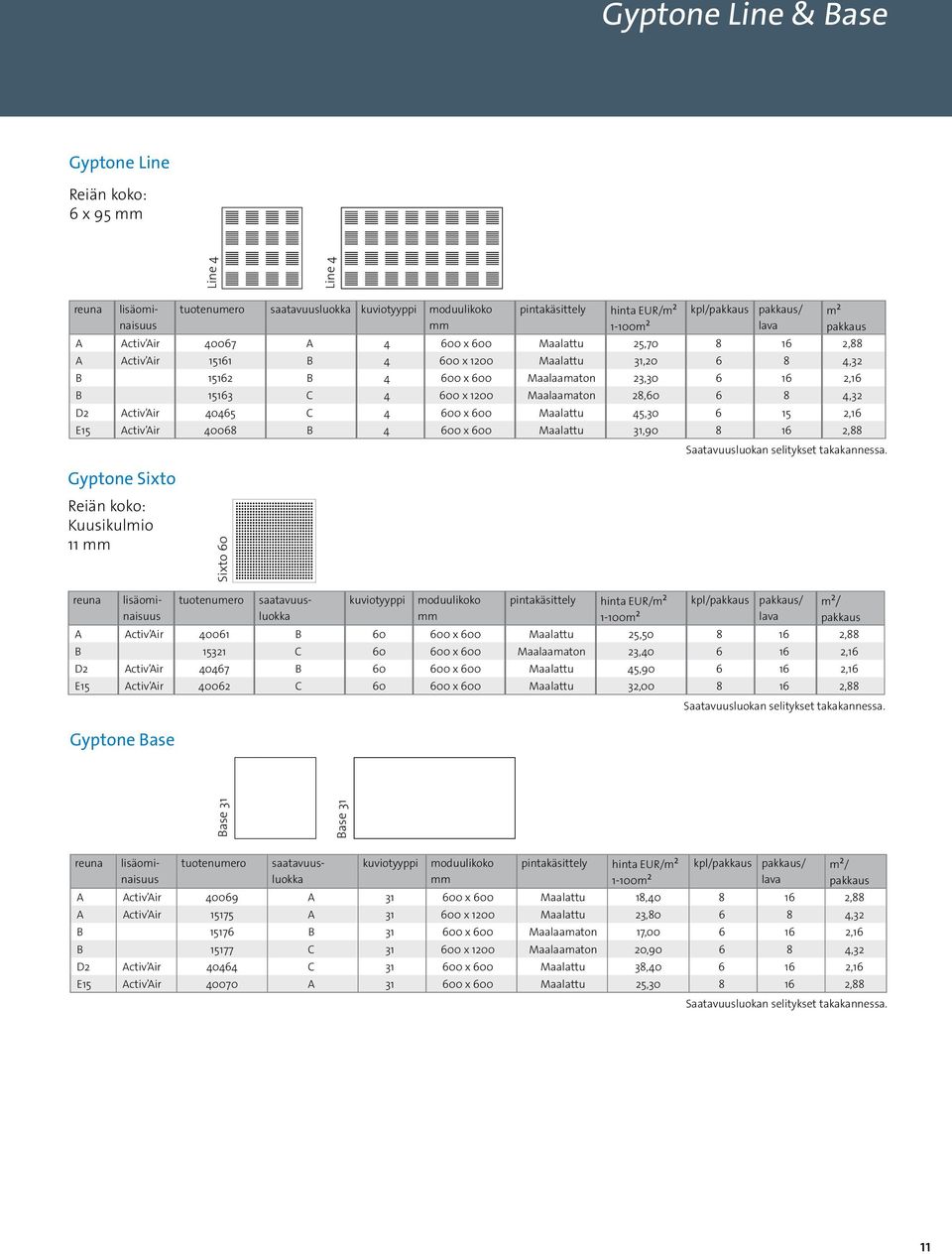

11 Gyptone Line & Base Gyptone Line Reiän koko: 6 x 95 Line 4 Line 4 reuna tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m² A Activ Air A x 600 Maalattu 25, ,88 A Activ Air B x 1200 Maalattu 31, ,32 B B x 600 Maalaamaton 23, ,16 B C x 1200 Maalaamaton 28, ,32 D2 Activ Air C x 600 Maalattu 45, ,16 E15 Activ Air B x 600 Maalattu 31, ,88 Gyptone Sixto Reiän koko: Kuusikulmio 11 Sixto 60 reuna tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m²/ A Activ Air B x 600 Maalattu 25, ,88 B C x 600 Maalaamaton 23, ,16 D2 Activ Air B x 600 Maalattu 45, ,16 E15 Activ Air C x 600 Maalattu 32, ,88 Gyptone Base Base 31 Base 31 reuna tuotenumero lisäominaisuus lisäominaisuus lisäominaisuus kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m²/ A Activ Air A x 600 Maalattu 18, ,88 A Activ Air A x 1200 Maalattu 23, ,32 B B x 600 Maalaamaton 17, ,16 B C x 1200 Maalaamaton 20, ,32 D2 Activ Air C x 600 Maalattu 38, ,16 E15 Activ Air A x 600 Maalattu 25, ,88 11

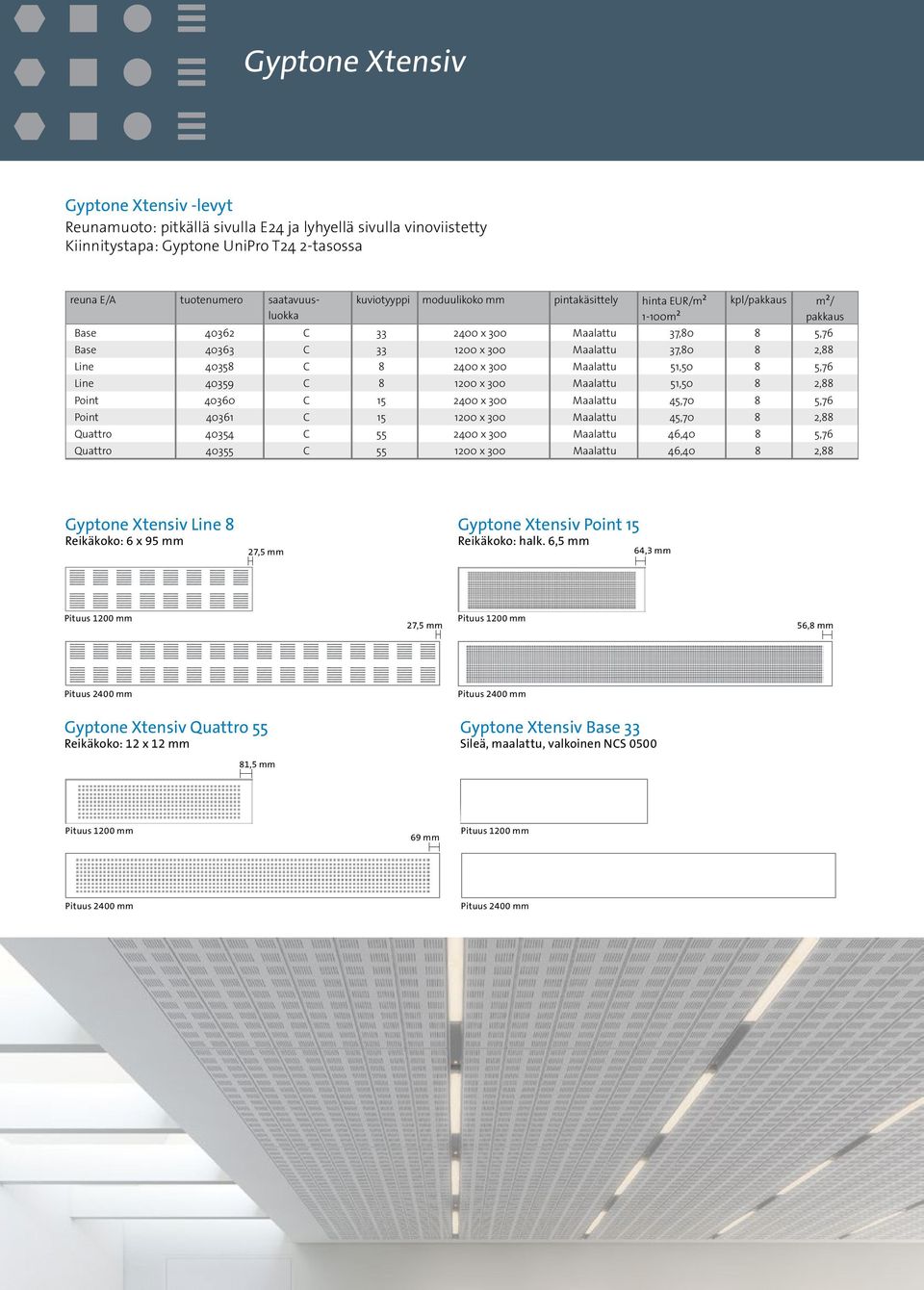

12 Gyptone Xtensiv Gyptone Xtensiv -levyt Reunamuoto: pitkällä sivulla E24 ja lyhyellä sivulla vinoviistetty Kiinnitystapa: Gyptone UniPro T24 2-tasossa reuna E/A tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² kpl/ Base C x 300 Maalattu 37,80 8 5,76 Base C x 300 Maalattu 37,80 8 2,88 Line C x 300 Maalattu 51,50 8 5,76 Line C x 300 Maalattu 51,50 8 2,88 Point C x 300 Maalattu 45,70 8 5,76 Point C x 300 Maalattu 45,70 8 2,88 Quattro C x 300 Maalattu 46,40 8 5,76 Quattro C x 300 Maalattu 46,40 8 2,88 m²/ Gyptone Xtensiv Line 8 Reikäkoko: 6 x 95 27,5 Gyptone Xtensiv Point 15 Reikäkoko: halk. 6,5 64,3 Pituus ,5 Pituus ,8 Pituus 2400 Pituus 2400 Gyptone Xtensiv Quattro 55 Reikäkoko: 12 x 12 Gyptone Xtensiv Base 33 Sileä, maalattu, valkoinen NCS ,5 Pituus Pituus 1200 Pituus 2400 Pituus

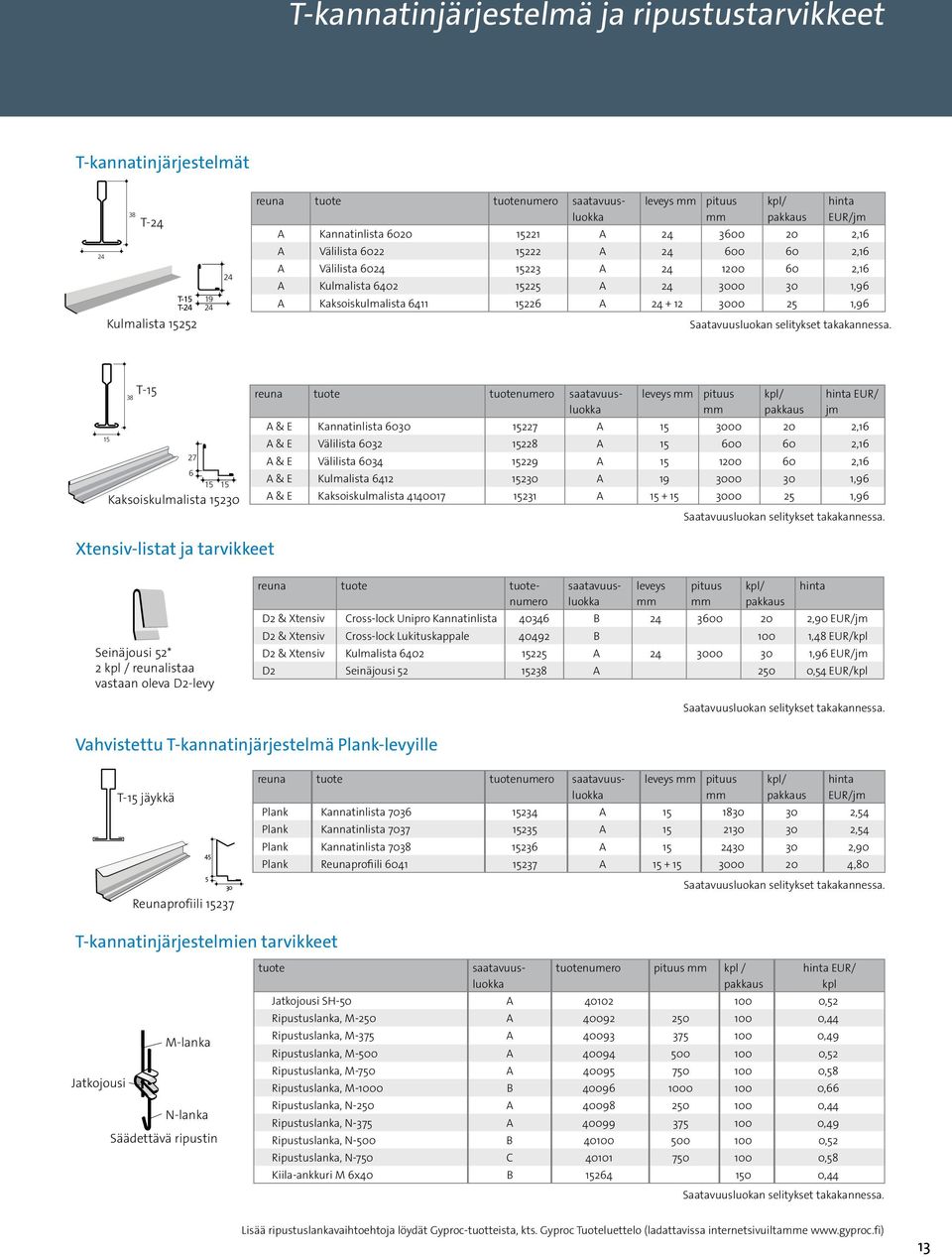

13 T-kannatinjärjestelmä ja ripustustarvikkeet T-kannatinjärjestelmät T-24 T-15 T-24 Kulmalista reuna tuote tuotenumero leveys pituus kpl/ hinta A 38 Kannatinlista A EUR/jm 2,16 A Välilista A ,16 A Välilista A ,16 A Kulmalista A ,96 A Kaksoiskulmalista A , T Kaksoiskulmalista reuna tuote tuotenumero leveys pituus kpl/ hinta EUR/ jm A & E Kannatinlista A ,16 A & E Välilista A ,16 A & E Välilista A ,16 A & E Kulmalista A ,96 A & E Kaksoiskulmalista A ,96 Xtensiv-listat ja tarvikkeet Seinäjousi 52* 2 kpl / reunalistaa vastaan oleva D2-levy reuna tuote tuotenumero leveys pituus kpl/ D2 & Xtensiv Cross-lock Unipro Kannatinlista B ,90 EUR/jm D2 & Xtensiv Cross-lock Lukituskappale B 100 1,48 EUR/kpl D2 & Xtensiv Kulmalista A ,96 EUR/jm D2 Seinäjousi A 250 0,54 EUR/kpl hinta Vahvistettu T-kannatinjärjestelmä Plank-levyille T-15 jäykkä Reunaprofiili leveys pituus kpl/ hinta EUR/jm Plank Kannatinlista A ,54 Plank Kannatinlista A ,54 Plank Kannatinlista A ,90 Plank Reunaprofiili A ,80 T-kannatinjärjestelmien tarvikkeet M-lanka Jatkojousi N-lanka Säädettävä ripustin tuote reuna tuote tuotenumero tuotenumero pituus kpl / hinta EUR/ kpl Jatkojousi SH-50 A ,52 Ripustuslanka, M-250 A ,44 Ripustuslanka, M-375 A ,49 Ripustuslanka, M-500 A ,52 Ripustuslanka, M-750 A ,58 Ripustuslanka, M-1000 B ,66 Ripustuslanka, N-250 A ,44 Ripustuslanka, N-375 A ,49 Ripustuslanka, N-500 B ,52 Ripustuslanka, N-750 C ,58 Kiila-ankkuri M 6x40 B ,44 Lisää ripustuslankavaihtoehtoja löydät Gyproc-tuotteista, kts. Gyproc Tuoteluettelo (ladattavissa internetsivuiltae 13

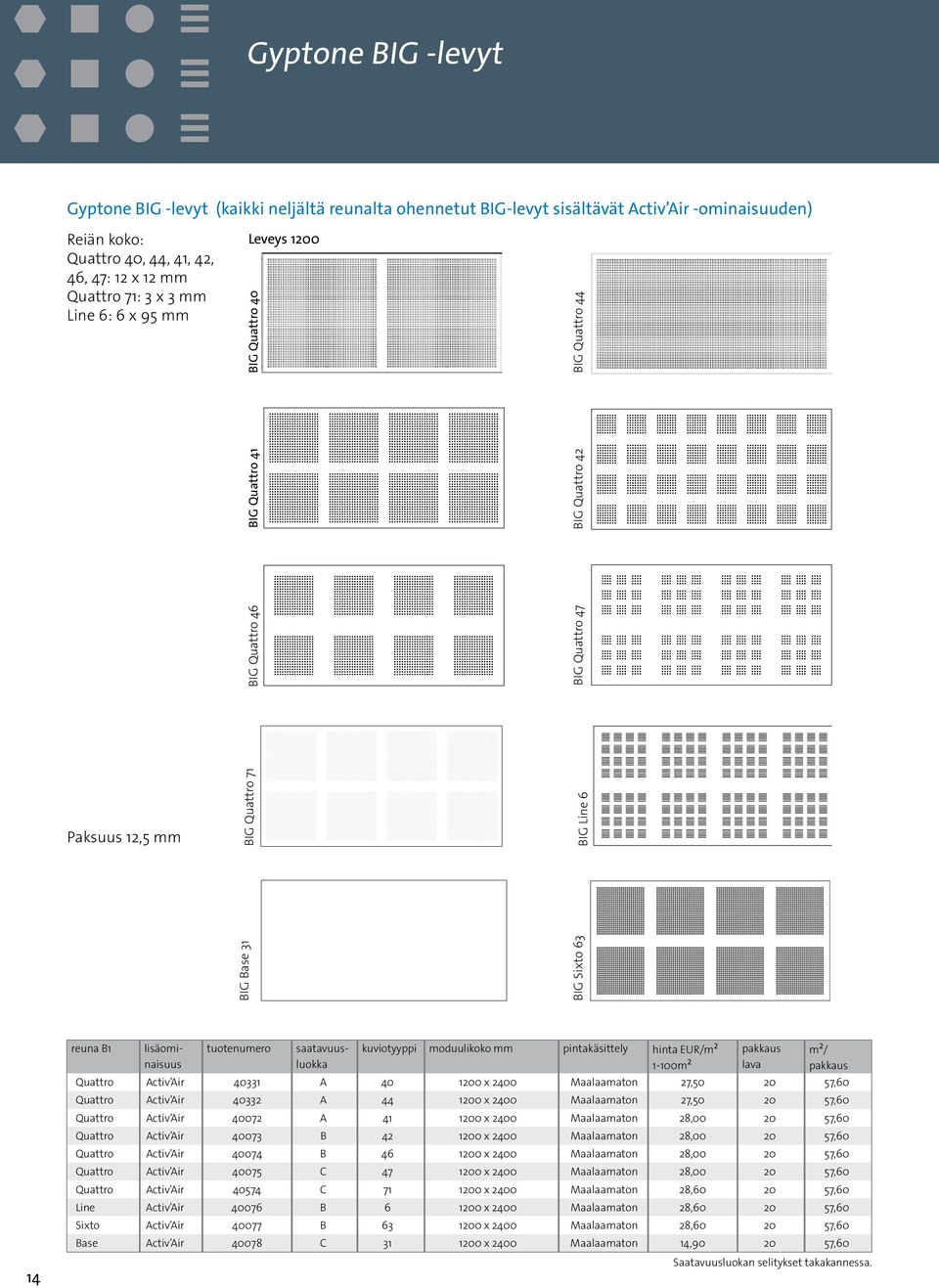

14 Gyptone BIG -levyt Gyptone BIG -levyt (kaikki neljältä reunalta ohennetut BIG-levyt sisältävät Activ Air -ominaisuuden) Reiän koko: Quattro 40, 44, 41, 42, 46, 47: 12 x 12 Quattro 71: 3 x 3 Line 6: 6 x 95 Leveys 1200 BIG Quattro 40 BIG Quattro 44 Paksuus 12,5 BIG Quattro 71 BIG Base 31 BIG Sixto 63 BIG Quattro 46 BIG Quattro 47 BIG Line 6 BIG Quattro 41 BIG Quattro reuna B1 tuotenumero lisäominaisuus kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² lava m²/ Quattro Activ Air A x 2400 Maalaamaton 27, ,60 Quattro Activ Air A x 2400 Maalaamaton 27, ,60 Quattro Activ Air A x 2400 Maalaamaton 28, ,60 Quattro Activ Air B x 2400 Maalaamaton 28, ,60 Quattro Activ Air B x 2400 Maalaamaton 28, ,60 Quattro Activ Air C x 2400 Maalaamaton 28, ,60 Quattro Activ Air C x 2400 Maalaamaton 28, ,60 Line Activ Air B x 2400 Maalaamaton 28, ,60 Sixto Activ Air B x 2400 Maalaamaton 28, ,60 Base Activ Air C x 2400 Maalaamaton 14, ,60

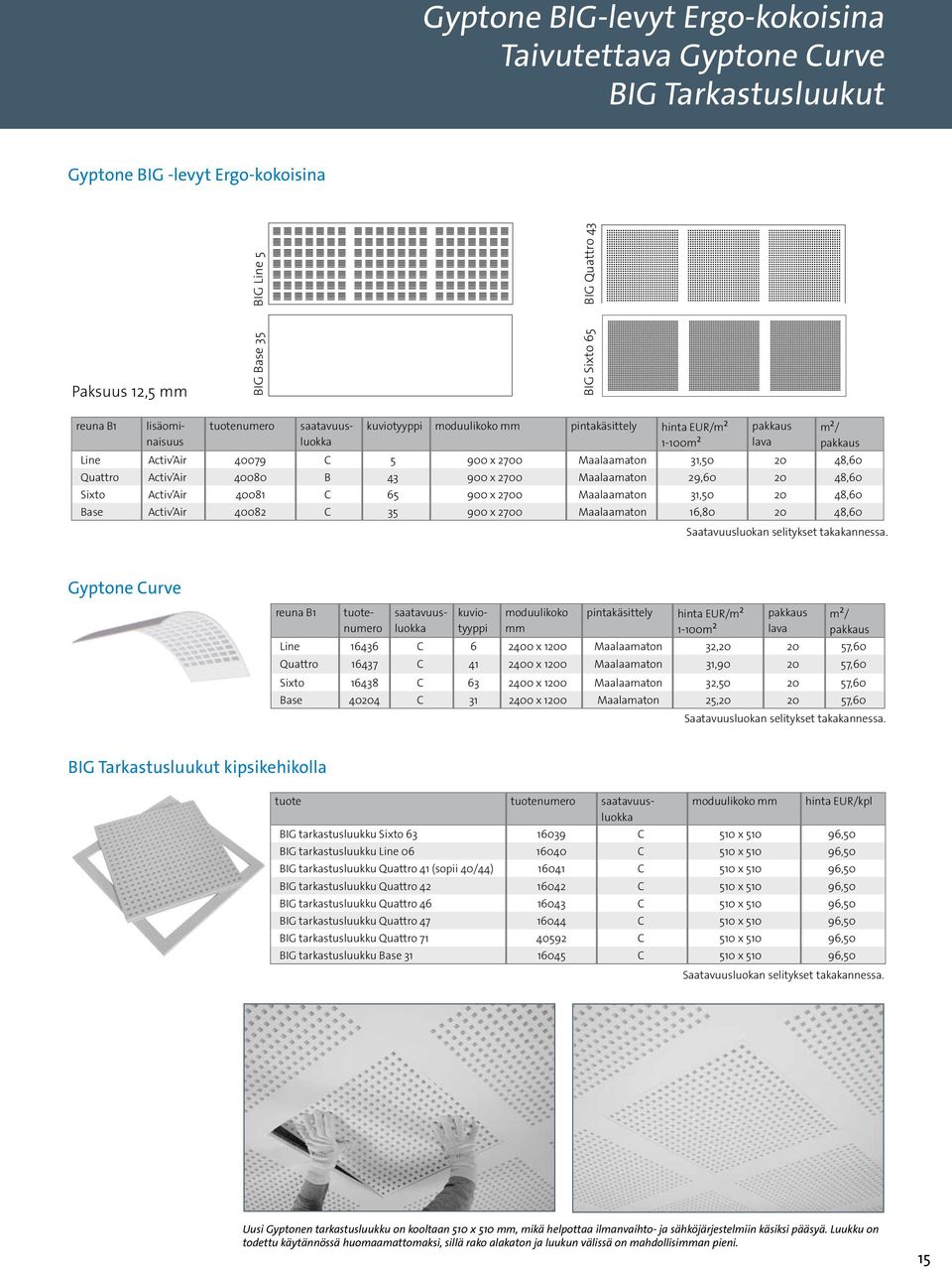

15 Gyptone BIG-levyt Ergo-kokoisina Taivutettava Gyptone Curve BIG Tarkastusluukut Gyptone BIG -levyt Ergo-kokoisina BIG Line 5 BIG Quattro 43 Paksuus 12,5 BIG Base 35 BIG Sixto 65 reuna B1 tuotenumero lisäominaisuus kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² lava m²/ Line Activ Air C x 2700 Maalaamaton 31, ,60 Quattro Activ Air B x 2700 Maalaamaton 29, ,60 Sixto Activ Air C x 2700 Maalaamaton 31, ,60 Base Activ Air C x 2700 Maalaamaton 16, ,60 Gyptone Curve reuna B1 tuote tuotenumero moduulikoko hinta EUR/kpl BIG tarkastusluukku Sixto C 510 x ,50 BIG tarkastusluukku Line C 510 x ,50 BIG tarkastusluukku Quattro 41 (sopii 40/44) C 510 x ,50 BIG tarkastusluukku Quattro C 510 x ,50 BIG tarkastusluukku Quattro C 510 x ,50 BIG tarkastusluukku Quattro C 510 x ,50 BIG tarkastusluukku Quattro C 510 x ,50 BIG tarkastusluukku Base C 510 x ,50 tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² lava m²/ Line C x 1200 Maalaamaton 32, ,60 Quattro C x 1200 Maalaamaton 31, ,60 Sixto C x 1200 Maalaamaton 32, ,60 Base C x 1200 Maalamaton 25, ,60 BIG Tarkastusluukut kipsikehikolla Uusi Gyptonen tarkastusluukku on kooltaan 510 x 510, mikä helpottaa ilmanvaihto- ja sähköjärjestelmiin käsiksi pääsyä. Luukku on todettu käytännössä huomaamattomaksi, sillä rako alakaton ja luukun välissä on mahdollisian pieni. 15

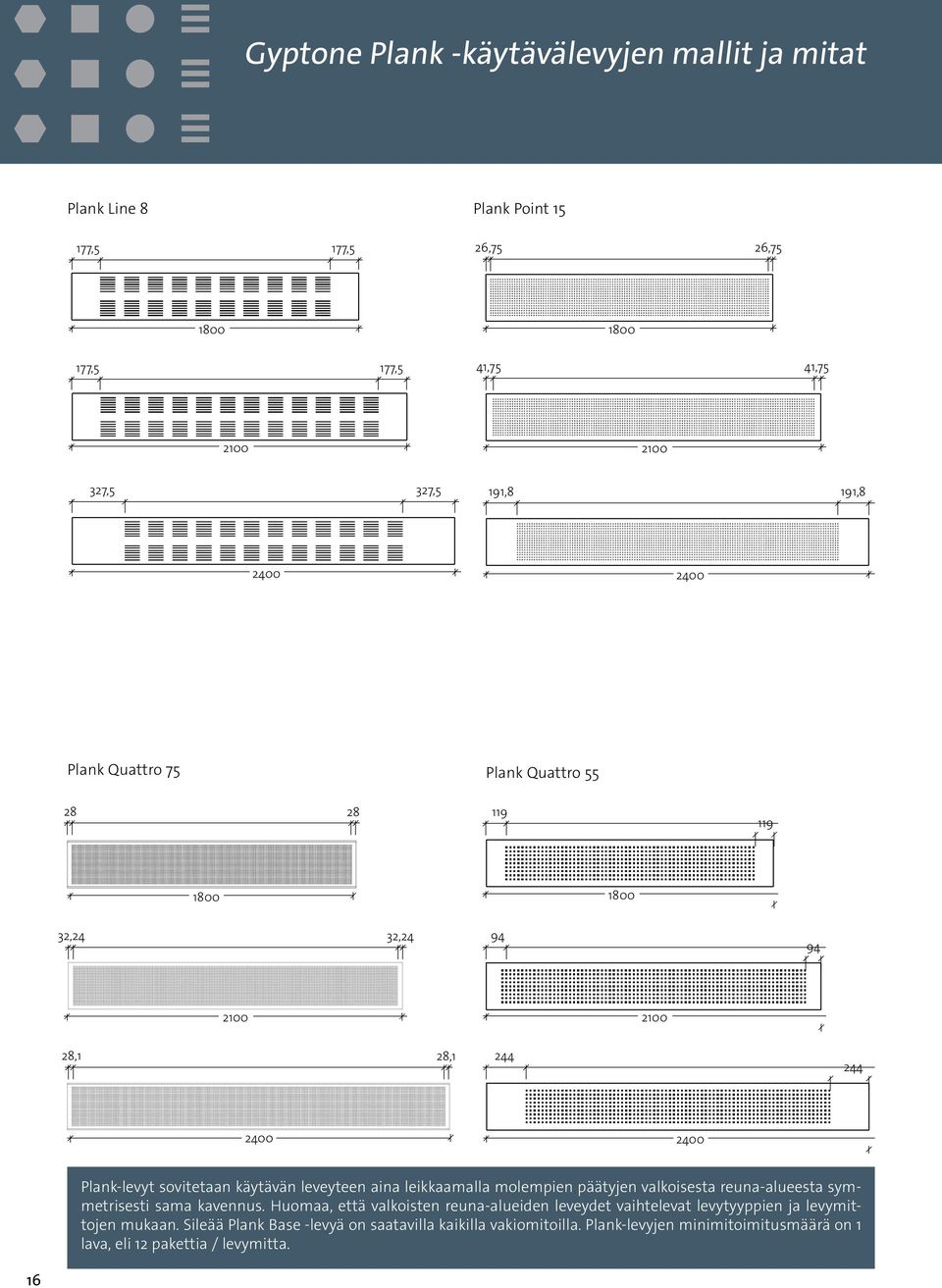

16 Gyptone Plank -käytävälevyjen mallit ja mitat Plank Line 8 Plank Point ,5 26,75 177,5 26, ,5 41,75 177,5 41, ,5 327,5 191,8 191, Plank Quattro 75 Plank Quattro , , ,1 28, Plank-levyt sovitetaan käytävän leveyteen aina leikkaamalla molempien päätyjen valkoisesta reuna-alueesta syetrisesti sama kavennus. Huomaa, että valkoisten reuna-alueiden leveydet vaihtelevat levytyyppien ja levymittojen mukaan. Sileää Plank Base -levyä on saatavilla kaikilla vakiomitoilla. Plank-levyjen minimitoimitusmäärä on 1 lava, eli 12 pakettia / levymitta. 16

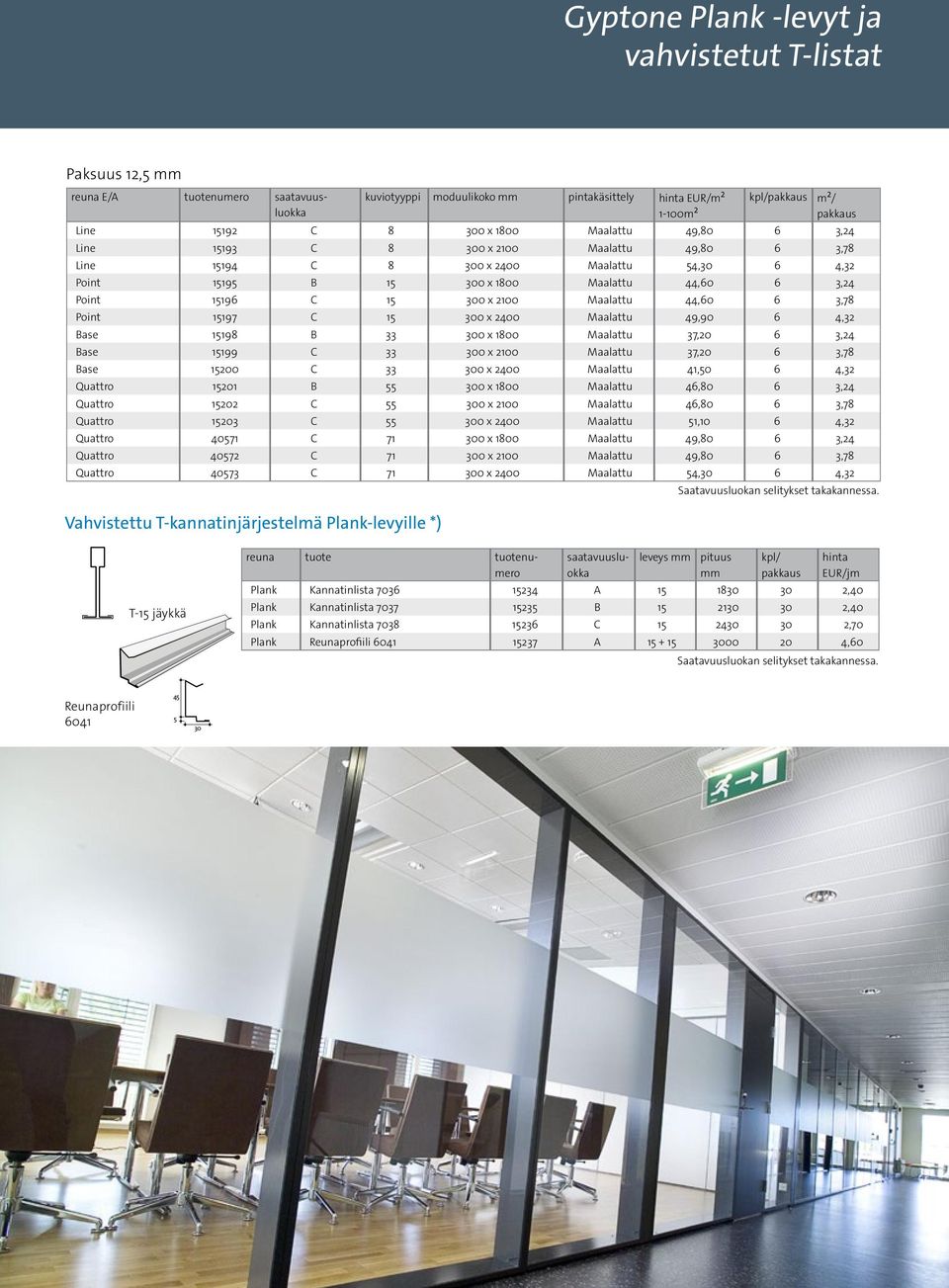

17 Gyptone Plank -levyt ja vahvistetut T-listat Paksuus 12,5 reuna E/A tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² kpl/ m²/ Line C x 1800 Maalattu 49,80 6 3,24 Line C x 2100 Maalattu 49,80 6 3,78 Line C x 2400 Maalattu 54,30 6 4,32 Point B x 1800 Maalattu 44,60 6 3,24 Point C x 2100 Maalattu 44,60 6 3,78 Point C x 2400 Maalattu 49,90 6 4,32 Base B x 1800 Maalattu 37,20 6 3,24 Base C x 2100 Maalattu 37,20 6 3,78 Base C x 2400 Maalattu 41,50 6 4,32 Quattro B x 1800 Maalattu 46,80 6 3,24 Quattro C x 2100 Maalattu 46,80 6 3,78 Quattro C x 2400 Maalattu 51,10 6 4,32 Quattro C x 1800 Maalattu 49,80 6 3,24 Quattro C x 2100 Maalattu 49,80 6 3,78 Quattro C x 2400 Maalattu 54,30 6 4,32 Vahvistettu T-kannatinjärjestelmä Plank-levyille *) T-15 jäykkä reuna tuote tuotenumero leveys pituus kpl/ hinta EUR/jm Plank Kannatinlista A ,40 Plank Kannatinlista B ,40 Plank Kannatinlista C ,70 Plank Reunaprofiili A ,60 Reunaprofiili kuva 17

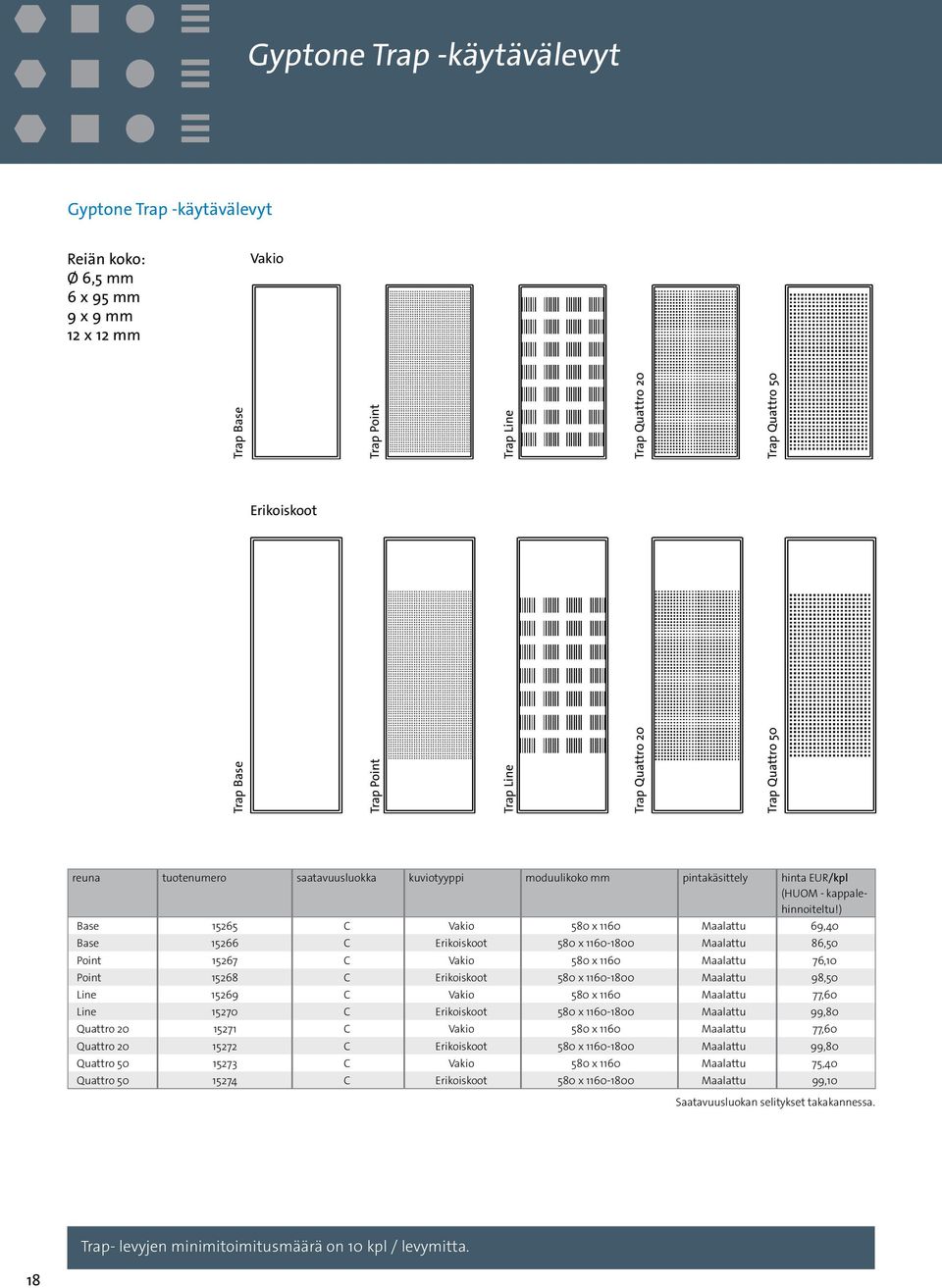

18 Gyptone Trap -käytävälevyt Gyptone Trap -käytävälevyt Reiän koko: Ø 6,5 6 x 95 9 x 9 12 x 12 Vakio Trap Base Trap Point Trap Line Trap Quattro 20 Trap Quattro 50 Erikoiskoot Trap Base Trap Point Trap Line Trap Quattro 20 Trap Quattro 50 reuna tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/kpl (HUOM - kappalehinnoiteltu!) Base C Vakio 580 x 1160 Maalattu 69,40 Base C Erikoiskoot 580 x Maalattu 86,50 Point C Vakio 580 x 1160 Maalattu 76,10 Point C Erikoiskoot 580 x Maalattu 98,50 Line C Vakio 580 x 1160 Maalattu 77,60 Line C Erikoiskoot 580 x Maalattu 99,80 Quattro C Vakio 580 x 1160 Maalattu 77,60 Quattro C Erikoiskoot 580 x Maalattu 99,80 Quattro C Vakio 580 x 1160 Maalattu 75,40 Quattro C Erikoiskoot 580 x Maalattu 99,10 Trap- levyjen minimitoimitusmäärä on 10 kpl / levymitta. 18

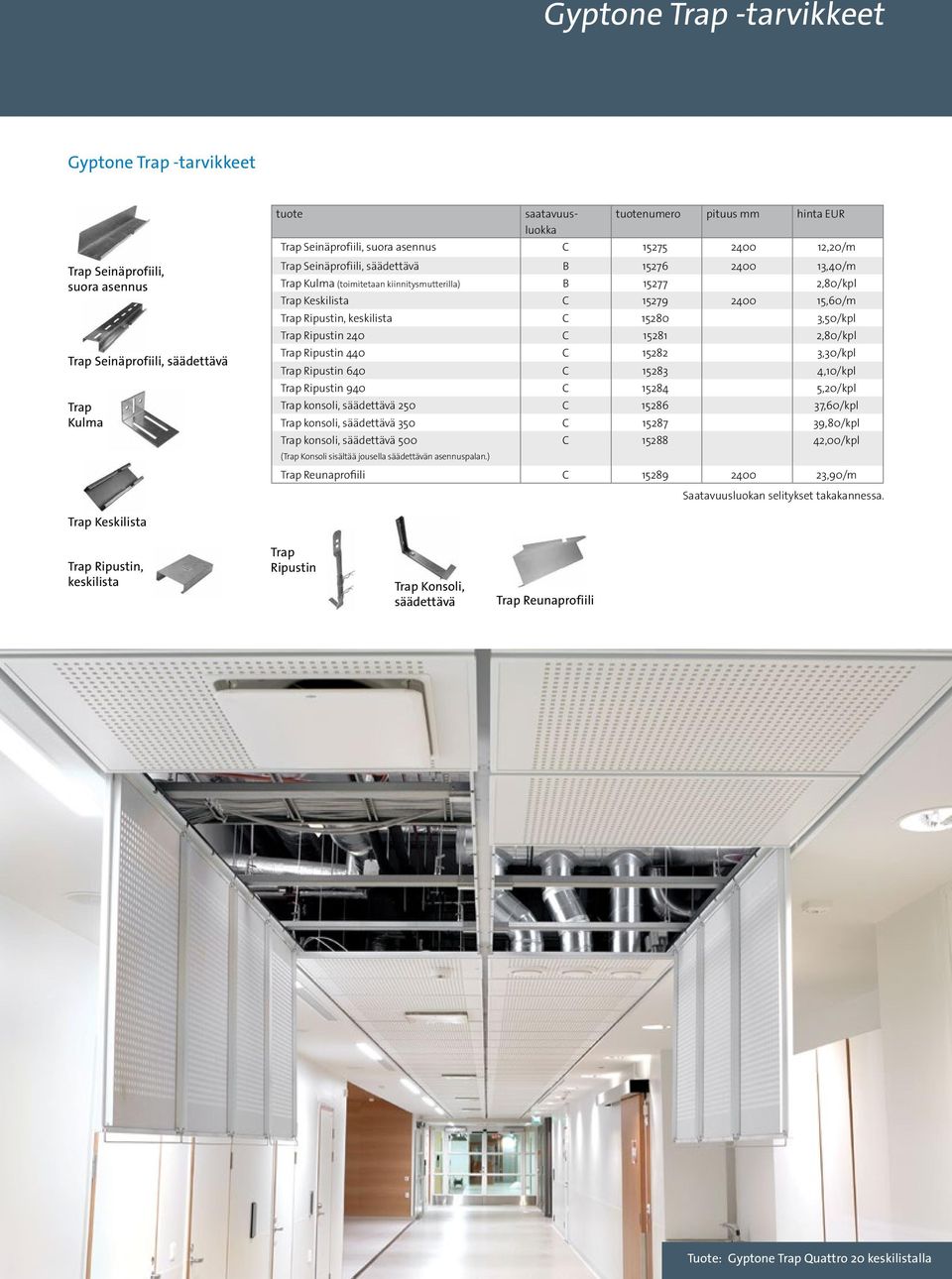

19 Gyptone Trap -tarvikkeet Gyptone Trap -tarvikkeet Trap Seinäprofiili, suora asennus Trap Seinäprofiili, säädettävä Trap Kulma tuote tuotenumero pituus hinta EUR Trap Seinäprofiili, suora asennus C ,20/m Trap Seinäprofiili, säädettävä B ,40/m Trap Kulma (toimitetaan kiinnitysmutterilla) B ,80/kpl Trap Keskilista C ,60/m Trap Ripustin, keskilista C ,50/kpl Trap Ripustin 240 C ,80/kpl Trap Ripustin 440 C ,30/kpl Trap Ripustin 640 C ,10/kpl Trap Ripustin 940 C ,20/kpl Trap konsoli, säädettävä 250 C ,60/kpl Trap konsoli, säädettävä 350 C ,80/kpl Trap konsoli, säädettävä 500 C ,00/kpl (Trap Konsoli sisältää jousella säädettävän asennuspalan.) Trap Reunaprofiili C ,90/m Trap Keskilista Trap Ripustin, keskilista Trap Ripustin Trap Konsoli, säädettävä Trap Reunaprofiili 19 Tuote: Gyptone Trap Quattro 20 keskilistalla

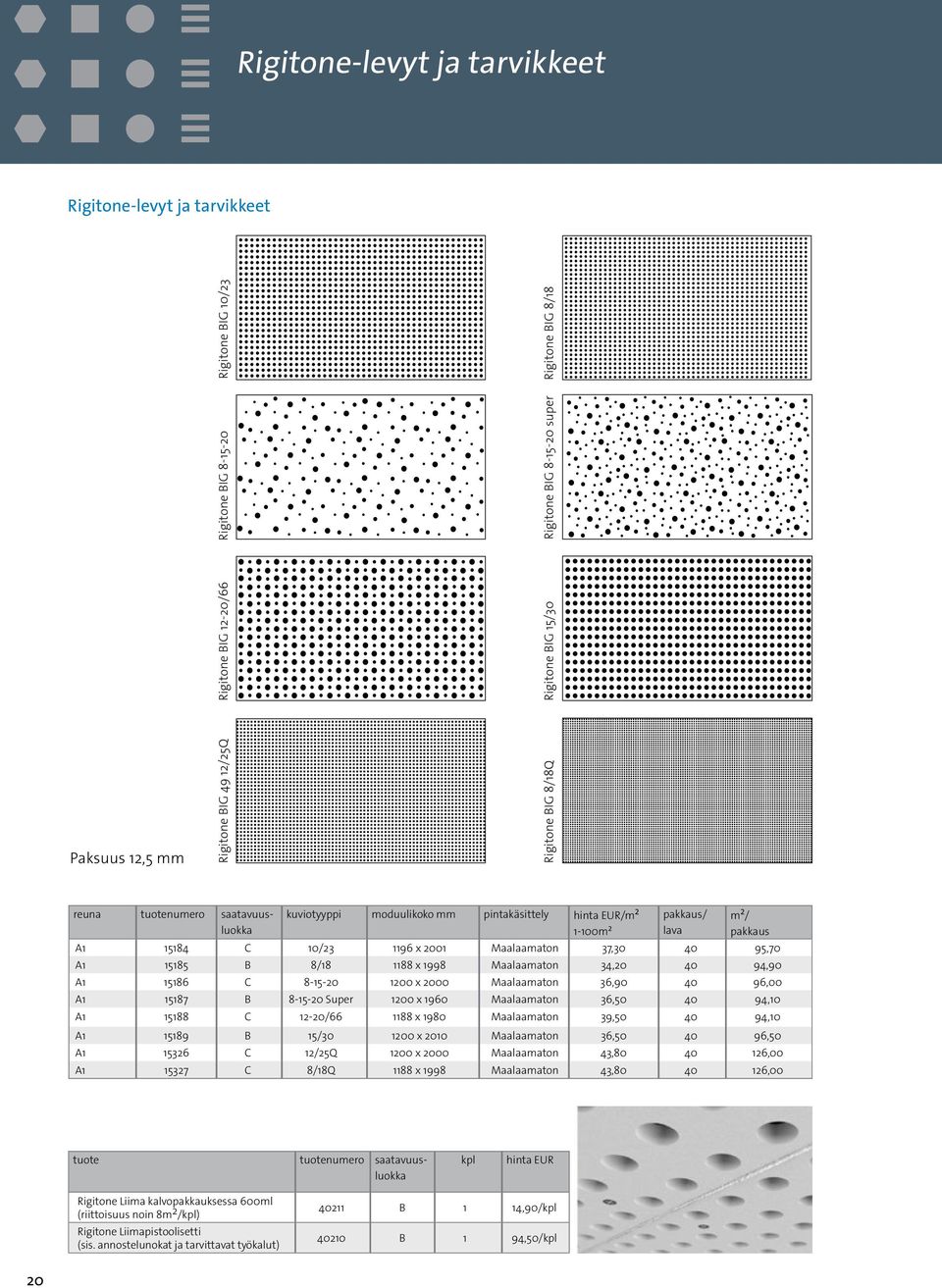

20 Rigitone-levyt ja tarvikkeet Rigitone-levyt ja tarvikkeet Rigitone BIG 12-20/66 Rigitone BIG 15/30 Rigitone BIG Rigitone BIG super Rigitone BIG 10/23 Rigitone BIG 8/18 Paksuus 12,5 Rigitone BIG 49 12/25Q Rigitone BIG 8/18Q reuna tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² 1-100m² / lava m²/ A C 10/ x 2001 Maalaamaton 37, ,70 A B 8/ x 1998 Maalaamaton 34, ,90 A C x 2000 Maalaamaton 36, ,00 A B Super 1200 x 1960 Maalaamaton 36, ,10 A C 12-20/ x 1980 Maalaamaton 39, ,10 A B 15/ x 2010 Maalaamaton 36, ,50 A C 12/25Q 1200 x 2000 Maalaamaton 43, ,00 A C 8/18Q 1188 x 1998 Maalaamaton 43, ,00 tuote tuotenumero kpl hinta EUR Rigitone Liima kalvopakkauksessa 600ml (riittoisuus noin 8m 2 /kpl) Rigitone Liimapistoolisetti (sis. annostelunokat ja tarvittavat työkalut) B 1 14,90/kpl B 1 94,50/kpl 20

21 GK-kannatinjärjestelmä ja ripustimet Gypsteel GK -kannatinjärjestelmä 1-taso taso tuote tuote tuotenumero mitta pituus kpl/ hinta EUR/ jm 1 GK 1 Pitkittäiskannattaja 4000 A x ,82 1 GK 1 Pitkittäiskannattaja 3000 A x ,82 2 GK 2 Poikittaiskannattaja taso A x ,22 3 GK 3 Poikittaiskannattaja 835, 1-taso A x ,42 4 Liitoskappale GK 20, 1- ja 2-taso A ,52/kpl 5 Lukituskappale GK 21, 1-taso A ,01/kpl 6 GK-C Päätelista A ,64 tuotenumero mitta pituus kpl/ hinta EUR/ jm 1 GK 1 Pitkittäiskannattaja 4000 A x ,82 2 GK 1 Pitkittäiskannattaja 3000 A x ,82 4 Liitoskappale GK 20, 1- ja 2-taso A ,52/kpl 5 Lukituskappale GK 22, 2-taso A ,39/kpl 6 GK-C Päätelista A ,64 Gypsteel GK -kannatinjärjestelmän ripustimet Ripustin GK tuote tuotenumero mitta leveys kpl/ hinta EUR/ jm Säädettävä ripustin GK 23 B ,64/kpl Kiinteä ripustin GK 24 C ,61/kpl Ripustin GK A ,14/kpl Ripustin GK B ,67/kpl Ripustin GK 29 Sokka (2 kpl/gk 26-01) A ,13/kpl Ripustin GK C ,32/kpl Ripustin GK C ,39/kpl Ripustin GK C ,45/kpl Ripustin GK B ,57/kpl Ripustin GK C ,70/kpl Ripustin GK Säädettävissä suoraan asennukseen B ,32/kpl Ripustin GK 27 Ripustin GK 29 Sokka Ripustin GK 28 Säädettävä ripustin GK 23, säädettävä Kiinteä ripustin GK 24 21

22 Vinyyli- ja verhouslevyt Gyprex Vinyylilevyt Sileäpintaiset, rei ittämättömät vinyylilevyt on tarkoitettu jatkuvaa pyyhkimistä ja puhtaanapitoa vaativiin kohteisiin, esim. eteiskomeroihin, varastoihin ja pukuhuoneisiin. Pintakäsittely: vinyyli Väri: Valkoinen Moduulikoot: 600 x x 1200 Reunamuoto: A Paksuus: 8 Paloluokka B-s1, d0 HUOM! koko: 36m 2 /pkt Vinyylilevyt (huom. poikkeava koko 600 x pienlava) Paksuus 8,0 reuna tuotenumero kuviotyyppi moduulikoko pintakäsittely hinta EUR/m² kpl/ kpl/lava m²/ A A Vinyyli 600 x 600 Satinspar 16, ,00 A C Vinyyli 600 x 1200 Satinspar 18, ,00 Casoroc Verhouslevyt Avattava T24 -listakannatuksella asennettava valkoinen sisäverhouslevy myymälä-, käytävä- ja varastosisustukseen. Casoroclevyt ovat kevyitä, helposti leikattavissa ja paloluokkaa A2-s1,d0. Levyt ovat erisävyisiä kuin Gyptone Base -levyt, joten ne eivät sovi reuna-alueeksi akustisille Gyptone-levyille. Pintakäsittely: Maalattu Väri: Valkoinen Moduulikoot: 600 x x 1200 Reunamuoto: A Paksuus: 8 Paloluokka A2-s1, d0 HUOM! koko: 3,6m 2 tai 4,32 m 2 /pkt Casoroc-levyt Paksuus 8,0 reuna tuotenumero kuviotyyppi ja pintakäsittely moduulikoko hinta EUR/m² kpl/ m²/ A A Maalattu valkoinen 600 x , ,00 A B Maalattu valkoinen 600 x , ,00 22

23 Gyptone INSTANT Gyptone INSTANT Gyptonen uusi seinäpaneeli INSTANT on kätevä ratkaisu valmiisiin tiloihin, joissa jälkikaiunta-aikaa halutaan lyhentää ja puheen yärrettävyyttä parantaa. Gyptone INSTANT on valmis tuotekokonaisuus, joka sisältää valkoisen metallikehikon, vapaavalintaisen Gyptone-reikälevykuvion valmiiksi maalattuna sekä vaimentavan villan. INSTANT on erittäin helppo ja nopea asentaa, parhaiillaan asennus onnistuu 20 minuutissa. Valmiin järjestelmän levypinnat on helppo pitää puhtaana ja pinnat voidaan uudelleenmaalata ilman, että akustisia ominaisuuksia menetetään. INSTANT-seinäpaneeliratkaisun edut: Tilan jälkikaiunta-aika lyhenee, puheen yärettävyys paranee ja tilan kaikuisuus vähenee. Voidaan asentaa mihin tahansa tilaan, minkä tahansa seinäpinnan päälle. Tuotekokonaisuus sisältää kaikki tarvittavat osat ja materiaalit Asennusvaihe on helppo ja nopea Valmis pinta on kestävä ja pitkäikäinen. Pintaa voi puhdistaa ja se voidaan uudelleenmaalata. Gyptone INSTANT - kokovaihtoehdot 2400 x 600 ja 3600 x 600 Yhden valmiin seinämodulin tulee sisältää 600 päätylistapari, joko 2400 tai 3600 vaakalistapari, 2 tai 3 kpl villamoduleja sekä yhden paketin (2,16m 2 ) valittuja valkoiseksi maalattuja Gyptone B-reunaisia -levyjä. METALLIRUNKO & AKUSTINEN VILLA GYPTONE B-REUNAISET MAALATUT LEVYT Tuote tuotenumero kuviotyyppi levyn reunamuoto koko pituus pintakäsittely paino kg 1000 kpl hinta EUR/pkt yksikkö tai määrä / pkt INSTANT C 600 Maalattu valk. 156,00 1 pari INSTANT C 2400 Maalattu valk. 254,00 1 pari INSTANT C 3600 Maalattu valk. 297,00 1 pari INSTANT Villa C 585X1188 RKL 12,30 1 kpl Gyptone Quattro C 20 B 600x600 Maalattu valk. 23,80 2,16 m 2 Gyptone Base C 31 B 600x600 Maalattu valk. 19,00 2,16 m 2 Gyptone Point C 11 B 600x600 Maalattu valk. 23,80 2,16 m 2 Gyptone Quattro B 50 B 600x600 Maalattu valk. 23,80 2,16 m 2 Gyptone Line C 4 B 600x600 Maalattu valk. 24,60 2,16 m 2 Gyptone Sixto C 60 B 600x600 Maalattu valk. 24,60 2,16 m 2 Gyptone INSTANT TM Ratkaisu valmiin tilan kaikumisen vähentämiseksi, jälkikaiunta-ajan lyhentämiseksi ja puheen yärrettävyyden parantamiseksi. 23 Tuote: Gyptone INSTANT

24 Toimitusehdot Hinnat Maksuehto Omistusoikeus Toimitusehto Lastaus Muistutukset Yleistä Asennusohjeet Toimituksissa noudatetaan näitä toimitusehtoja, elleivät osapuolet ole muuta erikseen kirjallisesti sopineet. Hinnat ovat Gyprocin lastauspäivänä voimassaolevan hinnaston mukaisia nettohintoja Kirkkonuella. Hintaan lisätään lastauspäivänä voimassaoleva arvonlisävero. Lisäksi Gyprocilla on oikeus lisätä hintaan mahdollinen julkisten viranomaisten lainsäädännön nojalla määräämä toimitukseen kohdistuva vero tai muu maksu. Toimitukset on maksettava 14 päivän kuluessa laskun päiväyksestä lukien. Myöhästyneille suorituksille on maksettava korkolain mukainen viivästyskorko. Omistusoikeus tavaraan siirtyy, kun se on kokonaisuudessaan maksettu. Toimitusehto on DAP Kirkkonui Gyprocin tehdas. Noudot EXW Kirkkonui Gyprocin tehdas. Incoterms Ehdosta poiketen lava, muovi, purku ja rahti veloitetaan erikseen voimassaolevan Gyprocin Rahtien, pakkauksien ja lisäpalveluiden nettohinnaston mukaisesti. FINNTERMS 2001 kotimaan toimituksissa INCOTERMS 2000 ulkomaan toimituksissa Noudoista on sovittava lähettämön kanssa viimeistään 2 vrk ennen noutoa, puh Autojen tulee ilmoittautua lähettämössä lastauspäivänä kello mennessä. Myöhästymisestä tulee ilmoittaa ennen kello 14.00, muuten auton lastausta ei voida taata samalle päivälle. Kuljettajan tulee lastauksen aikana käyttää huomioliivejä ja turvakenkiä ja laittaa auton eturenkaaseen pyöräkiilat. Levyjen rinnakkaislastaus edellyttää lavan tasaisuutta ja minimisisäleveyttä 242 cm. Lastattavien tilojen tulee olla puhtaat, tyhjät ja kipsilevykuljetuksiin soveltuvat. Molempien laitojen on oltava avattavat tai lavalla on oltava yhtenäiset aluspuut. Kuorma tulee sitoa lain osoittamalla tavalla. Autoissa tulee olla omat, asianmukaiset kulmasuojat kipsilevyihin jäävien sitomisjälkien välttämiseksi. Lasti on aina peitettävä kastumisen varalta. Gyproc ei vastaa kuljetusvahingoista eikä myöskään välillisistä vahingoista. Ostajan tulee tavaraa vastaanottaessaan tarkastaa se silmämääräisesti ja huomauttaa mahdollisista laatuvioista viivytyksettä, viimeistäan 7 vuorokauden kuluttua toimituksesta. Toimitus katsotaan hyväksyttynä vastaanotetuksi, mikäli tällaista huomautusta ei tehdä. Virheistä ja puutteista, jotka voidaan havaita vasta tarvikkeiden asennuksen yhteydessä, on ostajan ilmoitettava välittömästi ne havaittuaan. Lähetyksiä koskevat huomautukset tehtävä 7 vrk:n kuluessa Gyprocille. Katso Saatavuusluokat A Perusvarastotuote B Varastossa pienempiä määriä C Tilauslajike Menekki Tuoteluettelon materiaalimenekkilaskelma on suuntaa antava. Gyproc ei vastaa määrälaskennasta. Palo-ominaisuudet Rakennustarvikeluokka A2-s1, d0 (paitsi Gyptone Vinyylilevyt B-s1, d0) Väri Gyptone Vakioväri valkoinen NCS 0500, kiiltoaste 5-9 ISO 2813:n mukaan. Tilausvärejä NCS-värikartan mukaisesti. Ainoastaan vaaleat sävyt mahdollisia (NCS tunnuksen ensiäinen numero 0-2). Maalaus työmaalla tehdään aina lyhytkarvaisella telalla! Väri Kannattimet Näkyvien listojen väri: Maars Snow White. Jauhemaalattu, väri kuten NCS Pakkaus Erikoistuotteet Vastuu virheistä Tuotteet toimitetaan kertakäyttölavoilla suojattuina kutistekalvoilla. Vakiolevyjen lisäksi pystye tekemään lukuisia projektikohtaisia vakio- sekä erikoissovelluksia levyistäe. Ota yhteys meihin, niin annae lisää tietoa. Gyproc ei vastaa virheistä, jotka johtuvat puutteellisesta suunnittelusta tai väärästä rakennustavasta tai ohjeiden vastaisesta tavaran käytöstä tai huollon laiminlyönnistä. Gyproc hyvittää palautettujen, virheettömien tuotteiden arvosta 80 %, mikäli palautuksen syy ei johdu Gyprocista. Saint-Gobain Rakennustuotteet Oy PL 44, KIRKKONUMMI Puh , Fax Asiakaspalvelu
