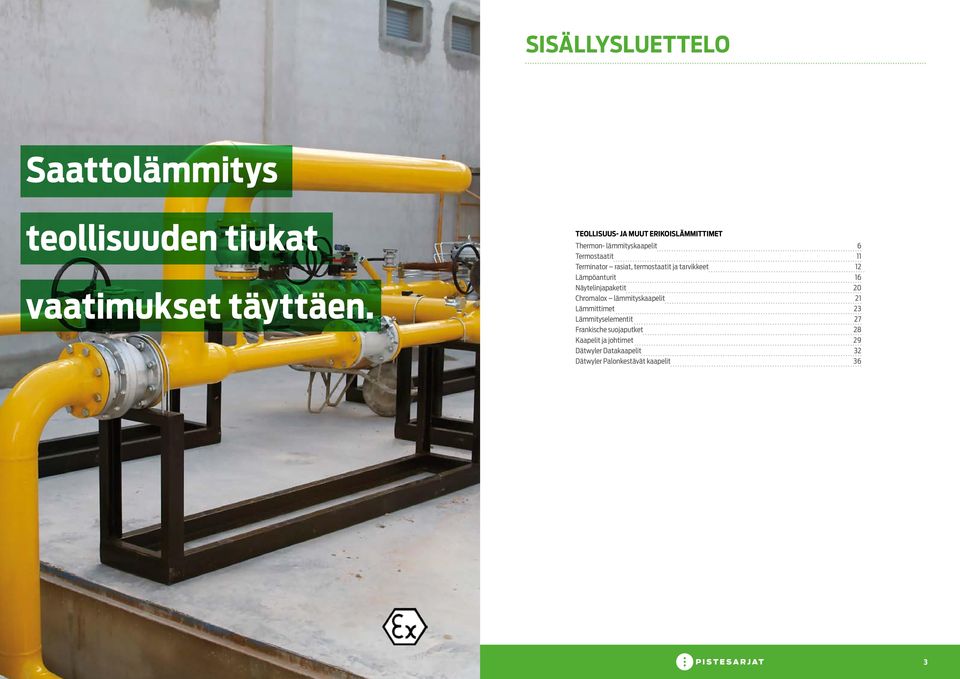

2 SISÄLLYSLUETTELO TEOLLISUUS- JA MUUT ERIKOISLÄMMITTIMET Thermon- lämmityskaapelit 6 Termostaatit 11 Terminator rasiat, termostaatit ja tarvikkeet 12 Lämpöanturit 16 Näytelinjapaketit 20 Chromalox lämmityskaapelit 21 Lämmittimet 23 Lämmityselementit 27 Frankische suojaputket 28 Kaapelit ja johtimet 29 Dätwyler Datakaapelit 32 Dätwyler Palonkestävät kaapelit 36 3

3 TOIMIVAMMAN JA TURVALLISEMMAN TEOLLISUUSYMPÄRISTÖN PUOLESTA. Laadukas valikoima: suunnittelupalvelu ja räätälöintimahdollisuus Asiantuntemus: ammattiosaaminen ja ongelmanratkaisukyky Toimitusvarmuus: saatavuus ja nopeat toimitukset Kokonaisedullisuus: paras hinta-laatusuhde Pistesarjat haluaa kaikessa toiminnassaan puhua vastuullisuuden puolesta. Konkreettisesti vastuullisuus tarkoittaa tehokkaita ja turvallisia, ympäristöä mahdollisimman vähän kuormittavia sähköteknisiä ratkaisuja myös teollisuusympäristössä. Tuotteiden laatu on tässä keskeinen tekijä. Laatutuote kestää käyttöä, toimii luotettavasti sekä estää häiriötilanteita ja onnettomuuksia. Myös suurten investointien arvo säilyy, kun toteutuksessa on käytetty laadukkaita ja pitkäikäisiä ratkaisuja. Teollisuuden lämmityssovelluksemme parantavat myös työturvallisuutta ja teknistä toimivuutta äärioloissa. Väheksyä ei sovi myöskään sulanapitoratkaisujen arvoa. Ne suojelevat suomalaisia mm. liukastumisilta, jotka aiheuttavat vuosittain kymmenien miljoonien vahingot. Tähän kuvastoon on koottu erityisesti teollisuusympäristöön suunnitellut tuotteemme. Toivon, että se auttaa sinua työssäsi turvallisemman ja toimivamman Suomen rakentamisessa. Marco Tienhaara toimitusjohtaja Pistesarjat

4 ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON BSX ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON HTSX BSX Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon ja lämmitykseen. Rakenne Fluoro polymeerivaippa (FOJ) tai polyolefiinivaippa (OJ). Johtimet nikkelöityä kuparia. Eriste Johtimet 1,3 mm 2 Itsesäätyvä puolijohdelämpöelementti HTSX Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon sekä lämmitykseen teollisuuslaitoksissa. Rakenne Suojapunos ja fluoropolymeerinen vaippa. Johtimet nikkelöityä kuparia. Tinattu kuparisuojapunos Johtimet 1,3 mm 2 Itsesäätyvä puolijohdelämpöelementti ja fluoropolymeerieriste Tinattu kuparisuojapunos Fluoropolymeerivaippa TEKNISET TIEDOT Nimellisjännite 230 V (saatavana myös 110 V) Max. käyttölämpötila 65 C Max lämpötila jännitteettömänä 85 C Min. asennuslämpötila -60 C Min. taivutussäde -15 C 10 mm -60 C 32 mm ATEX-hyväksytty II 2 G/D, e II T5 tai T6 Sähkönro Fluoropolymeerivaippa (FOJ) tai polyolefiinivaippa (OJ) Nimellisteho W/m +10 C BSX 3-2 OJ BSX 5-2 OJ BSX 8-2 OJ BSX 10-2 OJ BSX 3-2 FOJ BSX 5-2 FOJ BSX 8-2 FOJ BSX 10-2 FOJ 32 TEKNISET TIEDOT Nimellisjännite 230 V Max. käyttölämpötila 121 C (hetkellinen 215 C) Max lämpötila jännitteettömänä 204 C (hetkellinen 250 C) Min. asennuslämpötila -60 C Min. taivutussäde -15 C 10 mm -60 C 32 mm ATEX-hyväksytty II 2 G/D, e II T3 (HTSX 20 T2) Sähkönro Nimellisteho W/m +10 C HTSX HTSX HTSX HTSX HTSX HTSX Watts W/m per Metre BSX 10-2 BSX 8-2 BSX 5-2 BSX 3-2 Putkien, tankkien ja säiliöiden sulanapitoon BSX, jännite at VacV Pipe Putken Temperature lämpötila C C Kaapelilenkin maksimipituudet BSX Huomioiden: Nimellisjännite 230 V Virrankatkaisijalla (C-tyyppi) Kaapelityyppi Teho + 10 C W/m BSX BSX BSX BSX Käynnistyslämpötila C Lenkin maksimipituus (m) 16 A 25 A 32 A Watts W/m per Meter HTSX 20-2 HTSX 15-2 HTSX 12-2 HTSX 9-2 Putkistot, tankit, säiliöt, hyvä lämpötilakestoisuus. HTSX 6-2 HTSX 3-2 HTSX, jännite at VacV Pipe Putken Temperature lämpötila C C Kaapelilenkin maksimipituudet HTSX Huomioiden: Nimellisjännite 230 V Virrankatkaisijalla (C-tyyppi) Kaapelityyppi Teho +10 C (W/m) Lenkin maksimipituus (m) (käynnistys -20 C) 16 A 25 A 32 A HTSX HTSX HTSX HTSX HTSX HTSX

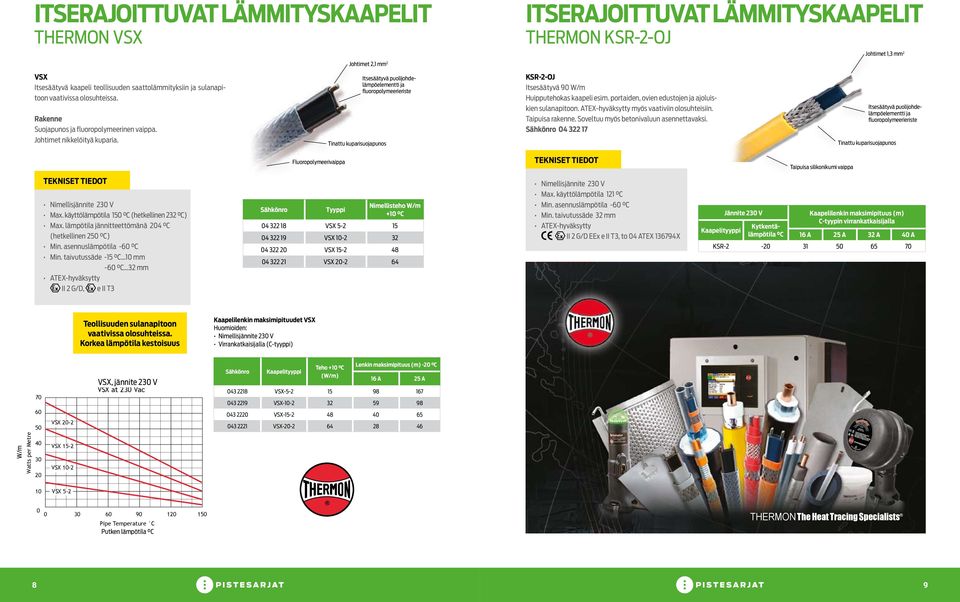

5 ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON VSX VSX Itsesäätyvä kaapeli teollisuuden saattolämmityksiin ja sulanapitoon vaativissa olosuhteissa. Rakenne Suojapunos ja fluoropolymeerinen vaippa. Johtimet nikkelöityä kuparia. Johtimet 2,1 mm 2 Tinattu kuparisuojapunos Itsesäätyvä puolijohdelämpöelementti ja fluoropolymeerieriste ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON KSR-2-OJ KSR-2-OJ Itsesäätyvä 90 W/m Huipputehokas kaapeli esim. portaiden, ovien edustojen ja ajoluiskien sulanapitoon. ATEX-hyväksytty myös vaativiin olosuhteisiin. Taipuisa rakenne. Soveltuu myös betonivaluun asennettavaksi. Sähkönro Johtimet 1,3 mm2 Itsesäätyvä puolijohdelämpöelementti ja fluoropolymeerieriste Tinattu kuparisuojapunos Fluoropolymeerivaippa TEKNISET TIEDOT Taipuisa silikonikumi vaippa TEKNISET TIEDOT Nimellisjännite 230 V Max. käyttölämpötila 150 C (hetkellinen 232 C) Max. lämpötila jännitteettömänä 204 C (hetkellinen 250 C) Min. asennuslämpötila -60 C Min. taivutussäde -15 C 10 mm -60 C 32 mm ATEX-hyväksytty II 2 G/D, e II T3 Sähkönro Nimellisteho W/m +10 C VSX VSX VSX VSX Nimellisjännite 230 V Max. käyttölämpötila 121 C Min. asennuslämpötila -60 C Min. taivutussäde 32 mm ATEX-hyväksytty II 2 G/D EEx e II T3, to 04 ATEX X Jännite 230 V Kaapelilenkin maksimipituus (m) C-tyypin virrankatkaisijalla Kytkentälämpötila C 16 A 25 A 32 A 40 Kaapelityyppi A KSR Teollisuuden sulanapitoon vaativissa olosuhteissa. Korkea lämpötila kestoisuus Kaapelilenkin maksimipituudet VSX Huomioiden: Nimellisjännite 230 V Virrankatkaisijalla (C-tyyppi) VSX 20-2 VSX, jännite 230 V VSX at 230 Vac Sähkönro Kaapelityyppi Teho +10 C (W/m) Lenkin maksimipituus (m) -20 C 16 A 25 A VSX VSX VSX VSX W/m Watts per Metre VSX 15-2 VSX VSX Pipe Temperature C Putken lämpötila C THERMON The Heat Tracing Specialists 8 9

6 VAKIO-OHMISET LÄMMITYSKAAPELIT THERMON MIQ THERMON-TERMOSTAATIT SAATTOLÄMMITYS MIQ Mineraalieristeinen lämmityskaapeli Korkean lämpötilan magnesiumoksidieriste, saumaton Alloy 825 -vaippa. Maailmanlaajuiset hyväksynnät. Saumaton laserhitsattu liitos Alloy 825. TC 1 Thermon TC 1 -saattolämmitystermostaatti Termostaatit putkistojen saattolämmityksiin. Kiinnitys putken pinnalle putkijalan (XP) ja metallipannan avulla tai seinäasennukseen (WP). TEKNISET TIEDOT Sähkönro Säätöalue Säätötarkkuus Putken max. -lämpötila Anturipituus Suojausluokka Mitat (mm) Nimellisjännite 300 ja 600 VAC Nimellisteho enintään 260 W/m Ympäristön lämpötila enintään 600 C Sulanapito ja lämpötilan ylläpito jopa 500 C:ssa ATEX-hyväksytty II 2 G Ex db IIC T1 T6, Ta= C, IP662 II 2 G Ex db eb IIC T1 T6, Ta= C, IP66 II 2 D Ex tb T450 C T85 C, Ta= C FM 09ATEX0054 Saumaton laserhitsattu liitos TC C 4 C 150 C 1,0 m IP x 126 x TC C 4 C 145 C 1,0 m IP x 126 x TC C 10 C 320 C 1,0 m IP x 126 x TC XP C 4 C 150 C 1,0 m IP x 126 x TC XP C 4 C 145 C 1,0 m IP x 126 x 95 TC 2 TC 1 THERMON TESH Thermon TC 2 saatto -lämmitystermostaatti + rajoitin Termostaatit putkistojen / säiliöiden lämmityksen ohjaamiseen paikoissa, joissa tarvitaan rajoitintoimintoa. Saatavana sekä putkijalallisena (XP) että seinäkiinnityksellä (WP). IP65. TESH Vakio-ohminen, teflon-vaippainen lämpökaapeli, +260 C. Saattolämmityksiin. Kestää kemiallista rasitusta ja korkeita lämpötiloja. Päällysvaippa korroosionkestävä. Resistanssi Ω/m +20 C TESH 2.9 0,0029 TESH 4.4 0,0044 TESH 7 0,0072 TESH 200 0,200 TESH 320 0,320 TESH 380 0,380 Säätöalue Säätötarkkuus Max. lämpötila Ohjaus TC2-1-40/XXX C ±4 C 130 C TC /XXX C ±4 C 145 C TC /XXX C ±10 C 320 C Rajoitin TC2-1-XXX/ C ±4 C 145 C TC 2-1-XXX/ C ±10 C 320 C *TC /XXX ja TC2-1-XXX/300 eivät ole mahdollisia putkijalallisena. TC 2 TESH 10 0,0010 TESH ,0117 TESH 480 0,480 TESH 600 0,600 TEKNISET TIEDOT TC-AMBIENT TESH 15 0,015 TESH ,00178 TESH 25 0,025 TESH ,0315 TESH 50 0,050 TESH 65 0,065 TESH 80 0,080 TESH 100 0,100 TESH 700 0,700 TESH 810 0,810 TESH ,000 TESH ,440 TESH ,750 TESH ,000 TESH ,000 TESH ,000 Max. kuormitettavuus 25 W/m Max. käyttölämpötila 260 C Min. asennuslämpötila -60 C Min. taivutussäde 5 x kaapelin halkaisija ATEX-hyväksytty II 2 G EEx e IIC T2 to T6 LCIE 05 ATEX G135 Thermon TC-Ambient Saatavana myös ympäristönlämmön tunnistava vaihtoehto.. KIINNITYSPANNAT Kiinnityspannat (xp) putkijalallisiin malleihin B mm putkiin (Sähkönro ), B mm putkiin (Sähkönro ) ja B mm putkiin (Sähkönro ). TC-Ambient TESH 150 0,

7 Terminator Suunniteltu ja valmistettu käytettäväksi Thermon kaapeleiden kanssa. Ominaisuudet ja hyödyt: Lämpökaapelin päättäminen on helppoa ja luotettavaa. Terminator Riviliitin suunniteltu siten, että se on suoraan asentajaa kohti ja asennus on mahdollisimman helppo. IP66 jakorasia kiinteällä tiivisteellä helpottaa kannen avaamista ja sulkemista. Helppoa paikantaa ja asentaa putkeen. Lasikuituvahvistettu polymeerirakenne Min. asennuslämpötila -60 C Lämpötilaluokitus +232 C Korroosion kestävä UV suojattu Iskunkestävä (7 joulea -60 C) Riviliitin asennusystävällisessä paikassa (eteenpäin) Johdotus erittäin helppoa, helppo pääsy riviliittimelle Kiinnitys din-kiskoon klikkaamalla Suunnittelun ja asennustyön helppous Lämpöeristeen yläpuolella, kaapeleiden mittaukset ja tarkistukset helposti. Samat liitospakkaukset syötölle, T-haaralle ja loppupäätteelle. Putkijalka kiinnitetään putkeen ruostumattomasta teräksestä valmistetulla pannalla. Seinäasenteinen version myös saatavana. Läpivientitiiviste 3:lla reiällä Useita kaapelin läpivienti mahdollisuuksia Oma läpivienti (tiiviste) jokaiselle kaapelille Sisäänrakennettu vedonpoisto kaapeleille Maailmanlaajuiset hyväksynnät Sopii käytettäviksi räjähdysvaarallisissa tiloissa Sertifioitu sekä category 2, että category 22 IP 66 Samaa järjestelmää voidaan käyttää kaikissa maanosissa Lukittava kansi Haaroituspala kolmelle kaapelille Innovatiivinen 30 asteen kierrä-lukitse suunnittelu. Ei tarvitse ruuveja. Pyöreä muoto, ei teräviä kulmia (parempi turvallisuus). Jakorasian kansi on kiinnitetty rasiaan, joka myös helpottaa asennustyötä. ZP... Jakorasia, joka sopii käytettäväksi jopa kolmelle lämpökaapelille sekä syöttökaapelille. Sähkönro ZT... Säädettävä termostaatti lämmityksen ohjaamiseen. Sopii myös esiohjaukseksi kontaktorin kautta useille kaapeleille. Sähkönro: , ZT-C , ZT-C , ZT-C , ZT-C-500 ZL... Merkkivalollinen jakorasia näyttää, milloin lämmityskaapelilla on jännite. (Sähkönro ) Beacon... Merkkivalollinen loppupääte. Saatavana vihreillä (Sähkönro ) tai punaisilla led-valoilla (Sähkönro ). ZS (T-Haara) tai ZE (loppupääte)... valmistettu siten, että kaapeleiden päät on eristeen ulkopuolelle, joten mittaukset on helppo suorittaa. Sähkönro

8 LIITOSTARVIKKEET TEOLLISUUDEN SOVELLUKSIIN JAKORASIAT Sähkönro Tuote Tuotekuvaus TAPE FT-1 H Lämmönkestävä teippi, 12 mm x 33 m, max. lämpötila 260 C ALUMIINITEIPPI Kiinnitysteippi, alumiinia, 50 mm x 50 m, max. lämpötila 150 C SIDEVERKKO Kaapeleiden asennuksiin, ruostumatonta terästä, 50 mm x 10 m PETK-1 Loppupääte- ja rasiapakkaus, RSX-, BSX-, VSX- sekä KSR-2 -kaapeleille. ATEX-hyväksytty PETK-2 Loppupääte- ja rasiapakkaus, KSX- ja HTSX-kaapeleille. ATEX-hyväksytty PETK-3 Loppupääte- ja rasiapakkaus, FP- ja HTP-kaapeleille. ATEX-hyväksytty PETK-5 Rasiapakkaus, TESH-kaapelille. ATEX-hyväksytty - JATKOPAKKAUS, TEFLON Lämmönkestävä HTSX, BSX, SRL, SRM-E B-4 BANDING Kiinnityspanta, RST, B-4, kytkentä- ja loppupääterasioiden kiinnitämiseen, max. putkenhalkaisija 100 mm B-10 BANDING Kiinnityspanta, RST, B-10, kytkentä- ja loppupääterasioiden kiinnitämiseen, max. putkenhalkaisija 250 mm B-21 BANDING Kiinnityspanta, RST, B-21, kytkentä- ja loppupääterasioiden kiinnitämiseen, max. putkenhalkaisija 530 mm M25-SXS-EXE Läpivienti, JBK-0-M25-kytkentärasioihin, KSX, HTSX- ja FP-kaapeleille, ATEX-hyväksytty M25-SXM-EXE Läpivienti, JBK-0-M25-kytkentärasioihin, BSX-kaapelille, ATEX-hyväksytty M25-PWR-EXEE GLAND Läpivienti, M25-kierteellä, syöttökaapelille, ATEX-hyväksytty M25-B-EXE Läpivientitulppa (sokea), M25-kierteellä, ATEX-hyväksytty - IEK-SxS Eristeen läpivienti HTSX - IEK-SxM Eristeen läpivienti BSX - SCTK-1 Haaroitus rasian ulkopuolella BSX, VSX - SCTK-2 Haaroitus rasian ulkopuolella HTSX - SCTK-3 Haaroitus rasian ulkopuolella FP, HPT - TERMINATOR LN-TOOL Työkalu Terminator-asennuksiin - VAROITUSTARRA ENG Varoitustarra saattolämmityksiin Thermon JB-K-0 Ex 4xM25 jakorasia Kytkentärasia Thermon JB-K-0 4xM25-Ex soveltuu BSX/RSX/KSX/TSX/HTSX/VSX ja HPT lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa yhdessä PETK päätepakkauksen sekä läpivientisarjan kanssa. Atex hyväksytty. Suojausluokka IP66 Atex hyväksytty e T6/T4 4 x M25 läpimenoaukko (läpiviennit ja tulpat saatavissa erikseen) 4 x 6 mm² riviliitinterminaalit syötölle/kuormalle + 2 x 6 mm² maadoitusterminaalit Max. jännite 750 Vac Mitat: 126 x 126 x 95 mm. Sähkönro Kuvaus Thermon JB-K kytkentärasia Thermon JB-K-0 4xM25-IND jakorasia Kytkentärasia Thermon JB-K-0 4xM25-IND soveltuu BSX/RSX/KSX/TSX/HTSX/VSX ja HPT lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa yhdessä PETK päätepakkauksen sekä läpivientisarjan kanssa. JB-K-0 4xM25-Ex Suojausluokka IP66 4 x M25 läpimeno (läpiviennit ja tulpat saatavissa erikseen) 4 x 6 mm² riviliitinterminaalit syötölle/kuormalle + 2 x 6 mm² maadoitusterminaalit Max. jännite 750 Vac Mitat: 126 x 126 x 95 mm SCTK IEK-SX M25-SX-Ex Tuotekoodi Kuvaus Thermon JB-K kytkentärasia JB-K-0 4xM25-IND 14 15

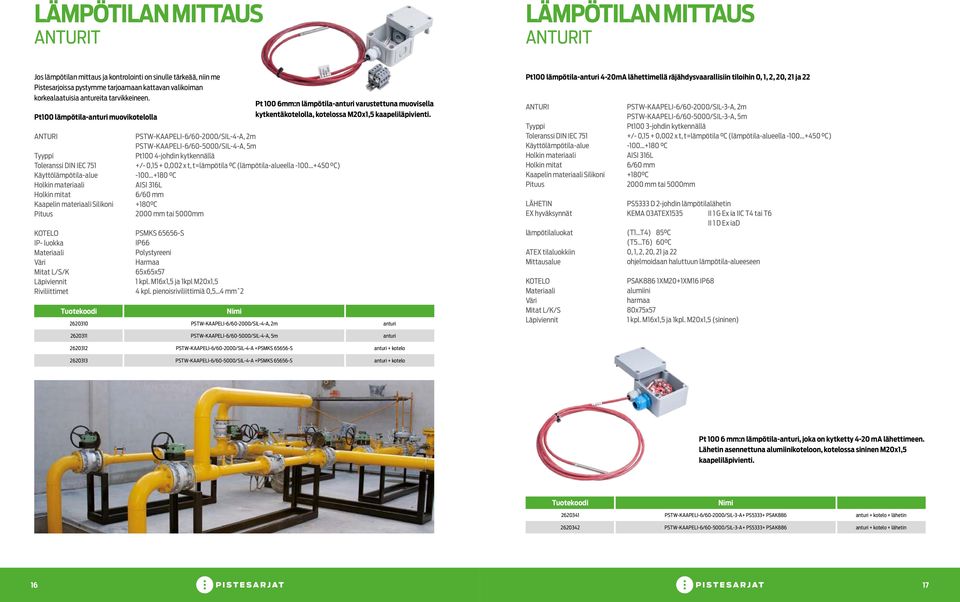

9 LÄMPÖTILAN MITTAUS ANTURIT LÄMPÖTILAN MITTAUS ANTURIT Jos lämpötilan mittaus ja kontrolointi on sinulle tärkeää, niin me Pistesarjoissa pystymme tarjoamaan kattavan valikoiman korkealaatuisia antureita tarvikkeineen. Pt100 lämpötila-anturi muovikotelolla ANTURI Toleranssi DIN IEC 751 Käyttölämpötila-alue Holkin materiaali Holkin mitat Kaapelin materiaali Silikoni Pituus KOTELO IP- luokka Materiaali Väri Mitat L/S/K Läpiviennit Riviliittimet Tuotekoodi PSTW-KAAPELI-6/ /SIL-4-A, 2m PSTW-KAAPELI-6/ /SIL-4-A, 5m Pt100 4-johdin kytkennällä +/- 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) C AISI 316L 6/60 mm +180 C 2000 mm tai 5000mm PSMKS S IP66 Polystyreeni Harmaa 65x65x57 1 kpl. M16x1,5 ja 1kpl M20x1,5 4 kpl. pienoisriviliittimiä 0,5 4 mm^2 Nimi PSTW-KAAPELI-6/ /SIL-4-A, 2m Pt 100 6mm:n lämpötila-anturi varustettuna muovisella kytkentäkotelolla, kotelossa M20x1,5 kaapeliläpivienti. anturi Pt100 lämpötila-anturi 4-20mA lähettimellä räjähdysvaarallisiin tiloihin 0, 1, 2, 20, 21 ja 22 ANTURI Toleranssi DIN IEC 751 Käyttölämpötila-alue Holkin materiaali Holkin mitat Kaapelin materiaali Silikoni Pituus LÄHETIN EX hyväksynnät lämpötilaluokat ATEX tilaluokkiin Mittausalue KOTELO Materiaali Väri Mitat L/K/S Läpiviennit PSTW-KAAPELI-6/ /SIL-3-A, 2m PSTW-KAAPELI-6/ /SIL-3-A, 5m Pt100 3-johdin kytkennällä +/- 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) C AISI 316L 6/60 mm +180 C 2000 mm tai 5000mm PS5333 D 2-johdin lämpötilalähetin KEMA 03ATEX1535 II 1 G Ex ia IIC T4 tai T6 II 1 D Ex iad (T1...T4) 85 C (T5...T6) 60 C 0, 1, 2, 20, 21 ja 22 ohjelmoidaan haluttuun lämpötila-alueeseen PSAK886 1XM20+1XM16 IP68 alumiini harmaa 80x75x57 1 kpl. M16x1,5 ja 1kpl. M20x1,5 (sininen) PSTW-KAAPELI-6/ /SIL-4-A, 5m PSTW-KAAPELI-6/ /SIL-4-A +PSMKS S PSTW-KAAPELI-6/ /SIL-4-A +PSMKS S anturi anturi + kotelo anturi + kotelo Pt mm:n lämpötila-anturi, joka on kytketty 4-20 ma lähettimeen. Lähetin asennettuna alumiinikoteloon, kotelossa sininen M20x1,5 kaapeliläpivienti. Tuotekoodi Nimi PSTW-KAAPELI-6/ /SIL-3-A+ PS5333+ PSAK886 anturi + kotelo + lähetin PSTW-KAAPELI-6/ /SIL-3-A+ PS5333+ PSAK886 anturi + kotelo + lähetin 16 17

10 LÄMPÖTILAN MITTAUS ANTURIT LÄMPÖTILAN MITTAUS ANTURIT Pt100 mineraalieristeinen, metallivaippainen lämpötila-anturi muovikotelolla saattolämmitysten mittaamiseen Räjähdysvaarallisiin tiloihin 1, 2, 21 ja 22. ANTURI (t) Toleranssi DIN IEC 751 Käyttölämpötila-alue Suojavaipan materiaali Halkaisija Pituus johdinten materiaali johdinten pituus EX hyväksyntä Suojausluokka Kotelo koko Riviliittimet Materiaali Kaapeliläpivienti EX hyväksyntät Suojausluokka PSTWT-MI-302-3/ /FEP-4J-KLA-EX PSTWT-MI-302-6/ /FEP-4J-KLA-EX Pt100 4-johdin kytkennällä +/- 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) C AISI 316L 3 tai 6 mm:ä 1000 mm FEP eristeinen 200 mm VTT 05 ATEX 024X II 2 GD Ex e II T1-T6 Ex td A21 IP66 T60 C Tamb: / 550 C 155x155x90 mm 15 kpl 2,5 mm^2 ja 2 kpl PE 6 mm^2 lasivahvistettu polyesteri M25x1,5 Sira 99ATEX3173 II 2 G D EEx e II T6 (Ta = -65 C to +40 C, +55 C, +60 C or +65 C) EEx e II T4 (Ta = -65 C to +90 C) Yksi / kaksi 3:n tai 6 mm:n mineraalieristeinen, metallivaippainen Pt 100 lämpötila-anturi varustettu muovisella kytkentäkotelolla. Kotelossa M25x1,5 kaapeliläpivienti. ATEX hyväksytty Pt100 lämpötila-anturi muovikotelolla ANTURI Toleranssi DIN IEC 751 Käyttölämpötila-alue Holkin materiaali Holkin mitat Kaapelin materiaali Pituus EX hyväksynnät Suojausluokka EXe hyväksytty 6 mm:n Pt 100 lämpötila-anturi varustettu muovisella kytkentäkotelolla, Kotelossa M20x1,5 kaapeliläpivienti. Räjähdysvaarallisiin tiloihin 1, 2, 21 ja 22. PSTWT-KAAPELI-6/ /TDT-4-A-EX, 2m PSTWT-KAAPELI-6/ /TDT-4-A-EX, 5m Pt100 4-johdin kytkennällä t+/- 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) C AISI 316L 6/60 mm FEP eristeinen häiriösuojattu kaapeli (+200 C) 2000 mm tai 5000mm VTT 14 ATEX 004X, IECEx VTT X tii 2 G Ex e IIC T6...T3 Gb II 2 D Ex tb IIIC T60 C...T200 C Db Tuotekoodi Nimi PSTWT-MI SAATTOANTURI 1XPT100, 6/1000 MM PSTWT-MI SAATTOANTURI 2XPT100, 6/1000 MM PSTWT-MI SAATTOANTURI 1XPT100, 3/1000 MM PSTWT-MI SAATTOANTURI 2XPT100, 3/1000 MM anturi + kotelo anturi + kotelo anturi + kotelo anturi + kotelo KOTELO Materiaali Väri Mitat Läpiviennit Liittimet EX hyväksynnät Suojausluokka KYTKENTÄKOTELO PSFF00 IP65 lasivahvennettu polyesteri Harmaa 75x75x45 M20x1,5 4+1 kpl. pilariruuviliittimiä < 4 mm^2 PTB 08 ATEX 1061, IECEx PTB x II 2G EX e II T6 Tuotekoodi Nimi PSTWT-KAAPELI-6/ /TDT-4-A-EX+PSFF00 anturi + kotelo PSTWT-KAAPELI-6/ /TDT-4-A-EX+PSFF00 anturi + kotelo Tuotekoodi Nimi Tuotekoodi Nimi PSTWT-MI-302-3/ /FEP-4J-KLA-EX anturi PSTWT-KAAPELI-6/ /TDT-4-A-EX, 2m anturi PSTWT-MI-302-6/ /FEP-4J-KLA-EX anturi PSTWT-KAAPELI-6/ /TDT-4-A-EX, 5m anturi 18 19

11 THERMON-NÄYTELINJAPAKETIT ITSERAJOITTUVAT LÄMMITYSKAAPELIT SÄHKÖLÄMMITTEISET NÄYTELINJAPAKETIT SULANAPITOON JA LÄMPÖTILAN YLLÄPITOON. SOVELLUKSIA OVAT MM. IMPULSSI-, NÄYTE- JA PROSESSILINJAT. TubeTrace SE/ME Hyväksytty käytettäväksi tavanomaisilla (ei-luokitelluilla) alueilla ja räjähdysvaarallisissa ympäristöissä ATEX-direktiivin ja IECEx Schemen mukaisesti. TubeTrace, jossa on HTSX itsesäätyvä lämmityskaapeli. Käytetään höyrypurkausten lämpötilalle altistuvissa paikoissa. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 250 C TubeTrace, jossa on itsesäätyvä BSX-lämmityskaapeli Käytetään veden sulanapitoon ja matalan lämpötilan ylläpitoon. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 85 C TubeTrace, jossa on itsesäätyvä VSX-lämmityskaapeli. Käytetään paikoissa, joissa korkean lämpötilan altistus on tärkeää. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 250 C TubeTrace, jossa on tehoa rajoittava HPT -lämmityskaapeli Määrämittaan katkaistava saattolämmitys korkean lämpötilan ylläpitoon. Käytetään myös sulanapitoon paikoissa, joissa korkean lämpötilan kestoisuus on tärkeää. Tehoa rajoittavat HPT-kaapelit ovat paras valinta enintään 204 C:n lämpötilan ylläpitoon. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 260 C Saatavana ovat myös seuraavat: TubeTrace, jossa on mineraalieristeinen MIQ-lämmityskaapeli TubeTrace, jossa on rinnakkainen vakiometritehoinen FP-lämmityskaapeli ASIAKKAAN TARPEISIIN MUKAUTETUT JATKUVIIN MITTAUKSIIN PERUSTUVAT MENETELMÄT JA ANALYSAATTORINIPUT. Monissa analysaattorisovelluksissa on erikoisputkivaatimuksia. Thermon voi toimittaa ne kaikki instrumentti-putkinipuissa. Esimerkkejä saatavilla olevista putkimateriaaleista ja -pinnoitteista: Fluoropolymeeriputki, ruostumaton teräs 316 ja 304, hitsattu tai saumaton, Monel*, titaani, Inconel* 825 ja Alloy 20 ovat kaikki heti saatavilla. Erikseen on tilattavissa ruostumattomia teräsputkia myös sähkökiillotettuina (EP), kemiallisesti passivoituina (CP) ja varustettuina performance coating -pinnoitteilla, kuten SilcoNertillä* Kaksoiskerrosputket tai moninkertaiset putkimateriaalit voidaan toimittaa niputettuina. Eristämätön (NI) (ja lämmittämätön) nippu Muita TubeTrace-tarvikkeita: Lisäjohtimet Lämmittämättömät putket Tehdasasennetut lämpötila-anturit Erikoismerkinnät ja -tunnisteet tarvittaessa *Monel ja Inconel ovat Inco Alloys International., Inc:n tavaramerkkejä. SilcoTek-tuotenimi oli aiemmin Restek Performance Coatingsin yksikkö. SilcoNert 1000 korvaa Silcosteelin. SilcoNert 2000 korvaa Sulfinertin/Siltekin. Tarvikkeet, termostaatit yms. lisäosat: kts. TEOLLISUUSKAAPELIT SRL 3/5/8/10 on korkealuokkainen itserajoittuva lämpökaapeli lähinnä teollisuuden saattolämmityksiin matalissa lämmitystiloissa. SRL on ATEX-hyväksytty asennettavaksi luokan II 2 G/D EExe II T5 mukaisille räjähdysvaarallisille alueille. Jännite 230 V Teho (10 C) W/m Maksimilämpötila: - jännitteellisenä max. 65 C - ilman jännitettä max. 85 C Mitat 11,1 x 4,7 mm Asennuslämpötila min. -30 C Taivutussäde min. 40 mm SRME 5/8/10/15/20 on laadukas itserajoittuva lämmityskaapeli, joka kestää korkeita lämpötiloja. Se on tarkoitettu erityisesti teollisuuden saattolämmityksiin korkeissa lämpötiloissa. SRME sopii asennettavaksi myös putkistoihin, joita puhdistetaan höyrypuhalluksella. SRME on ATEX-hyväksytty luokan II 2 G/D EExe II T4/T3 mukaisille räjähdysvaarallisille alueille. Jännite 230 V Teho (10 C) W/m Maksimilämpötila: - jännitteellisenä max. 150 C - ilman jännitettä max. 215 C Mitat 14,6 x 5,2 mm Asennuslämpötila min. -30 C Taivutussäde min. 40 mm Sähkönro Teho (W/m) Max. pituus 10A (m) Max. pituus 16 A (m) SRL 5-2 CR SRL 8-2 CR SRL 10-2 CR SRL 3-2 CT SRL 5-2 CT SRL 8-2 CT SRL 10-2 CT SRME 5-2 CT SRME 8-2 CT SRME 10-2 CT SRME 15-2 CT SRME 20-2 CT Kumpaakin kaapelityyppiä toimitetaan joko kelatavarana tai halutun mittaisena lenkkinä, jolloin kaapeliin tehdään tarvittavan mittainen kylmäpää ja loppupääte. Kaapeleita valmistetaan teflonvaipalla (CT), termomuovivaipalla (CR)

12 KONVEKTIOLÄMMITTIMET Chromalox RIA2 RIA2 Konvektiolämmitin räjähdysvaarallisille alueille ATEX II 2 G Ex d II C T1 T6 sertifioitu lattia-asennuksella 304 ruostumaton teräselementti ja alumiinilaipat IP V 1-vaiheinen ja 400V 3-vaiheinen, riippuen lämpötilaluokasta ja pituudesta. Mallit sekä sisäpuolisella säädöllä (RIA2T), ulkopuolisella säädöllä (RIA2TD) ja ilman termostaattia (RIA2). Huom. Johdotettu 400 V/3-vaihe, l max: 27 A 230 V 1-vaihe (16 A 230 V 1-vaihe termostaatilla). Pituus (mm) Paino (kg) Lämpöluokka T6 T5 T4 T3 T2 ** Varastoitavat mallit: RIA2TD-012/3/T3 (Sähkönro ) Asiantuntemus W (RIA2*003/3/T6) 450 W (RIA2*004/3/T6) 650 W (RIA2*006/3/T6) 300 W (RIA2*003/3/T5) 500 W (RIA2*005/3/T5) 750 W (RIA2*007/3/T5) 1000 W (RIA2*010/3/T5) 600 W (RIA2*006/3/T4) 900 W (RIA2*009/3/T4) 1300 W (RIA2*013/3/T4) 1800 W (RIA2*018/3/T4) 250W (RIA2*002/3/T3) 1200 W** (RIA2*012/3/T3) 1900 W** (RIA2*019/3/T3) 2800 W** (RIA2*028/3/T3) 3900 W (RIA2*039/3/T3) 450 W (RIA2*004/3/T2) 2150 W (RIA2*021/3/T2) 3400 W (RIA2*034/3/T2) 5000 W (RIA2*050/3/T2) RIA2TD-019/3/T3 (Sähkönro ) RIA2TD-028/3/T3 (Sähkönro ) Lisää mallityyppiin: T = sisäpuoleinen säädin IP65 tai TD = ulkopuoleinen säädin IP65 Tarvikkeet: Asennuspakkaus seinäkiinnitykseen: RIA2 PMR. Asiantuntijoiltamme saat osaamisen ja ongelmanratkaisukyvyn. Voit aina luottaa, että valitsemme yhdessä oikeat tuotteet tarpeisiisi. Chromalox CAW CAW Konvektiolämmitin räjähdysvaarallisille alueille Suunniteltu erityisesti tiloihin, joissa kaasua tai pölyä. ATEX II 2GD - Ex e II T3, Ex td A21 IP66 T190 C Kevyt, ruostumaton teräsrunko, lattia- tai seinäkiinnitys (vaakasuoraan) IP66 Tyypillisiä käyttökohteita: lentokonehallit, polttoainealueet, instrumentointitilat, kemiantehtaat, offshore-asennukset ja jäätymisen ehkäisy Sähkönro Teho (W) Jännite (V) Pituus A (mm) Leveys B (mm) Korkeus C (mm) Paino (kg) CAW CAW CAW CAW CAW

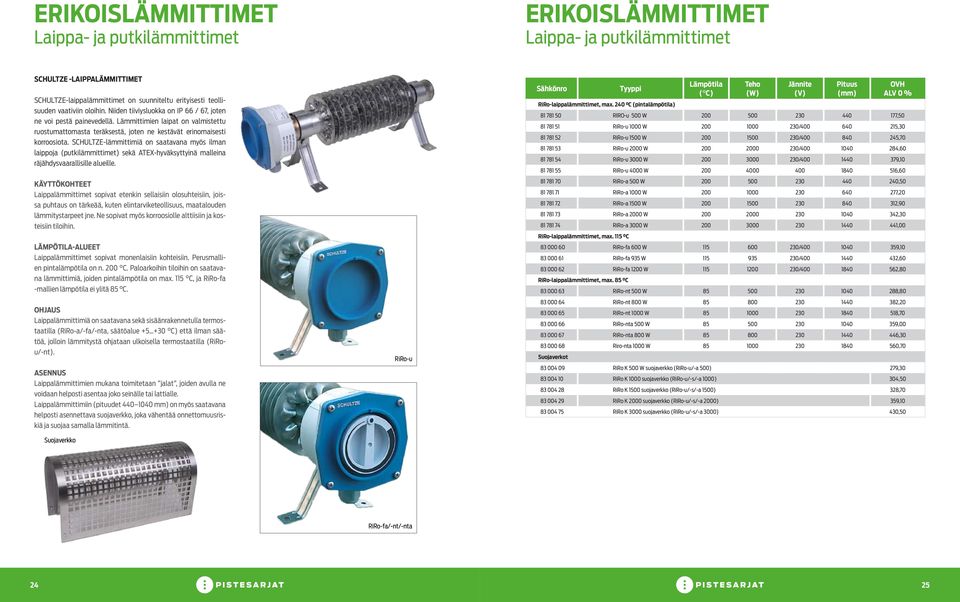

13 ERIKOISLÄMMITTIMET Laippa- ja putkilämmittimet ERIKOISLÄMMITTIMET Laippa- ja putkilämmittimet SCHULTZE -LAIPPALÄMMITTIMET SCHULTZE-laippalämmittimet on suunniteltu erityisesti teollisuuden vaativiin oloihin. Niiden tiiviysluokka on IP 66 / 67, joten ne voi pestä painevedellä. Lämmittimien laipat on valmistettu ruostumattomasta teräksestä, joten ne kestävät erinomaisesti korroosiota. SCHULTZE-lämmittimiä on saatavana myös ilman laippoja (putkilämmittimet) sekä ATEX-hyväksyttyinä malleina räjähdysvaarallisille alueille. KÄYTTÖKOHTEET Laippalämmittimet sopivat etenkin sellaisiin olosuhteisiin, joissa puhtaus on tärkeää, kuten elintarviketeollisuus, maatalouden lämmitystarpeet jne. Ne sopivat myös korroosiolle alttiisiin ja kosteisiin tiloihin. LÄMPÖTILA-ALUEET Laippalämmittimet sopivat monenlaisiin kohteisiin. Perusmallien pintalämpötila on n. 200 C. Paloarkoihin tiloihin on saatavana lämmittimiä, joiden pintalämpötila on max. 115 C, ja RiRo-fa -mallien lämpötila ei ylitä 85 C. OHJAUS Laippalämmittimiä on saatavana sekä sisäänrakennetulla termostaatilla (RiRo-a/-fa/-nta, säätöalue C) että ilman säätöä, jolloin lämmitystä ohjataan ulkoisella termostaatilla (RiRou/-nt). ASENNUS Laippalämmittimien mukana toimitetaan jalat, joiden avulla ne voidaan helposti asentaa joko seinälle tai lattialle. Laippalämmittimiin (pituudet mm) on myös saatavana helposti asennettava suojaverkko, joka vähentää onnettomuusriskiä ja suojaa samalla lämmitintä. Suojaverkko RiRo-u SSTL-nro. Sähkönro Lämpötila Teho Jännite Pituus OVH ( C) (W) (V) (mm) ALV 0 % RiRo-laippalämmittimet, max. 240 C (pintalämpötila) RIRO-u 500 W , RiRo-u 1000 W / , RiRo-u 1500 W / , RiRo-u 2000 W / , RiRo-u 3000 W / , RiRo-u 4000 W , RiRo-a 500 W , RiRo-a 1000 W , RiRo-a 1500 W , RiRo-a 2000 W , RiRo-a 3000 W ,00 RiRo-laippalämmittimet, max. 115 C RiRo-fa 600 W / , RiRo-fa 935 W / , RiRo-fa 1200 W / ,80 RiRo-laippalämmittimet, max. 85 C RiRo-nt 500 W , RiRo-nt 800 W , RiRo-nt 1000 W , RiRo-nta 500 W , RiRo-nta 800 W , Riro-nta 1000 W ,70 Suojaverkot RiRo K 500 W suojaverkko (RiRo-u/-a 500) 279, RiRo K 1000 suojaverkko (RiRo-u/-s/-a 1000) 304, RiRo K 1500 suojaverkko (RiRo-u/-s/-a 1500) 328, RiRo K 2000 suojaverkko (RiRo-u/-s/-a 2000) 359, RiRo K 3000 suojaverkko (RiRo-u/-s/-a 3000) 430,50 RiRo-fa/-nt/-nta 24 25

14 NIPRO-KAMPALÄMMITTIMET LÄMMITYSELEMENTIT Chromalox PCM NIPRO-kampalämmittimet ovat vankkarakenteisia erikoislämmittimiä vaativiin kohteisiin. Niitä voidaan käyttää asuntojen kosteissa tiloissa, autotalleissa, työpajoissa, teollisuuden tiloissa yms. Kampalämmittimissä on aina tehonvalintakytkin, termostaatti ja turvallinen ylikuumenemissuoja. Tehonvalinnan portaat ovat 1/4, 1/3, 2/3 ja 1/1. Pienten ulkomittojensa ansiosta NIPROkampalämmittimet on helppo sijoittaa ahtaisiinkin paikkoihin. IP44-rakenne mahdollistaa kampalämmittimen käytön kosteissa tiloissa. Tehonvalintavaihtoehdot kytkimellä: 1/3, 2/3, 1/1 DC 1/4, 1/3, 2/3, 1/1 AC PCM muotoutuva lämmityselementti Käyttölämpötila aina 600 C asti Max. lämpötila 700 C (hetkellisesti jännitteettömänä) Min. asennuslämpötila -60 C Huom. Asennettaessa varmistettava, että lämmityskaapelin puoli elementistä on lämmitettävää pintaa vasten koko matkalta (lämpösiirtymä). Säiliöihin, suppiloihin, reaktoreihin jne. Mineraalivaippainen kaapeli ruostumaton teräs- tai kuparinikkelivaipalla asennettuna ruostumattomasta teräksestä olevaan verkkoon Kestää erinomaisesti kemikaaleja, lämpöä ja kosteutta Erittäin kestävä Max. koko 1,0 m x 5,0 m (valmistetaan aina asiakkaan mittojen mukaisesti) Max. teho 6,0 k W/m² (käyttölämpötilan mukaan) Saatavana myös lämpöanturilla Syöttökaapeli 0,5 m Jännite 24 V 500 V ATEX II 2G - Ex e II T1 to T6 KÄYTTÖKOHTEET Kestävän ja tiiviin rakenteen ansiosta soveltuu useaan erinlaiseen kohteeseen, missä vaaditaan mekaanista kestävyyttä ja roiskevesitiiviyttä. Lämmittimillä laivaluokitus. Suojausluokka: IP 44 RVT Teho Paino OVH Tuotekoodi L Mitat A (W) (kg) ALV 0 % S2IU ,0 268, S2IU ,0 272, S2IU ,0 318, S2IU ,0 351, S2IU ,0 363, S2IU ,5 437, S2IU ,5 448,80 Chromalox KRL / KRLA KRL / KRLA Taipuisa lämmityselementti Yleisimpiä käyttökohteita ovat mm. säiliöt, öljypohjat, metallilevyt jne. Kiinnitykseen tarkoitetut rengasniitit reunoilla (KRL) tai liimapintaisena (KRLA). HUOM, liimapinta aktivoituu, kun lämmitys kytketään ensikertaa päälle Max. koko 0,9 m x 3,0m (paino n. 2 kg/m 2 ) Max. teho 8 kw/m 2 Mahdollisuus myös integroituun termostaattiin (10 A / 250 V) tai lämpötila-anturiin (PT100 tai J- termopari) Kaikki muodot mahdollisia Kaikki erilaiset ulosmenot mahdollisia 26 27

15 KAAPELIT JA JOHTIMET Suomen kattavin valikoima laadukkaita erikoiskaapeleita saatavissa nyt nopealla toimitusajalla! Yrityksellämme on laaja valikoima erilaisia kaapeleita liittyen Suomalaisten teollisuus- ja rakennusalan asiakkaiden vaativiin tarpeisiin. Erittäin laaja kaapelivalikoima ja useiden vuosien asiantuntemus kaapeleista varmistaa, että löydämme sinun tarpeisiin sopivan laadukkaan kaapelin. Varastotuotteet toimitetaan pääsääntöisesti seuraavaksi päiväksi ja useimmat erikoisemmatkin vaihtoehdot viikon sisällä. HALOGEENIVAPAAT KAAPELIT JA JOHTIMET H05Z-U, H07Z-U/R, H05Z-K, H07Z-K VOIMAKAAPELIT 0,6/1KV NYY-O/J LIITÄNTÄKAAPELIT H03VV-F HAR NSHXAFö NHXMH-O/J NYCY NYCWY H03VVH2-F HAR A05VV-F, H05VV-F HAR NHXMH-(St)-J HMH-OZ/JZ HMH-C-OZ/JZ LiHH NYY-JZ-RF NAYY-O/J NAYCWY H03VH-H HAR LiHCH JE-LiHCH Bd Si N2XH-O/J N2XCH J-H(St)H Bd J-2Y(St)H St I II Bd J-H(St)H Bd fire alarm cable DATAKAAPELIT FTP S-FTP STP S-STP I-VH I-VHH A-DQ(ZN)B2Y, A-DQ(ZN)BH ASENNUSJOHTIMET H05V-U, H07V-U/R, H05V-K, H07V-K H05V2-U, H07V2-U, H05V2-K, H07V2-K heat resistant ASENNUSKAAPELIT NYM-O/J (N)YM-(St)-J NYIF-O/J 28 29

16 ENERGIANSIIRTO- KETJUKAAPELIT TEOLLISUUDEN TIEDONSIIRTOKAAPELIT INSTRUMENTOINTI- KAAPELIT LÄMMÖNKESTÄVÄT KAAPELIT JA JOHTIMET TEOLLISUUDEN OHJAUSKAAPELIT KAAPELIT FESTOON- JÄRJESTELMIIN SL-FYY - PVC SL-FYY-CY - PVC LiYY LiYY twisted JE-LiYY B d Si JE-Y(St)Y, JE-Y(St)Yv, JE- Y(St)YY B d Si, JE-LiY(St)Y SiD, SiF, A05SJ-U, H05SJ-K VED HAR, SiFZu YSLY-OZ YSLY-JB YSLY-JZ (A)05VVH6-F, H05VVH6-F, H07VVH6-F HAR SL-FY-11Y - PUR LiYCY EMC JE-LiYCY Bd Si SIFZW YSLY/EB-OZ KYFLY SL-FYY-C11Y PUR LiYCY twisted RD-Y(St)Y, RD-Y(St)Yv, RD-Y(St)YY SIF-Cu-SI YSJYAY-JZ KYFLCY SL-FY-11Y PUR LiYCY-CY EMV RE-2Y(St)Y, RE-2Y(St) Yv, RE-2Y(St)Yv, PiMF H05SSF YSLYCY-JZ KYFLTCY SL-FY-C11Y LiYCY/EB EMC Y(St)Y, H(St)H SiHF 2YSLCYK-J NGFLGöu LiYCY/EB twisted SIHF-Cu-SI 2YSLCY-J GFLCGöu-J KUMIKAAPELIT H05RRF_H05RNF HISSI- JA NOSTURI- KAAPELIT STN, STCN PUR-KAAPELIT YSLYK SiHF-GL-P H05VVC4V5-K-VDE-HAR (N)GRDGoeu NSGAFöu_3kv LYSLTK, YSLTK, YSLYTK, YSLYCYTK YSL11Y-OZ/JZ H05VV5-F-VDE-HAR (N)GRDGCGoeu H07RNF KYSTY, KYSTYY, KYSTUY, KYSTFUY, KYSSTUY YSLYC11Y-OZ/JZ YSLCY/EB-OZ UL CSA VDE/HAR SEV (N)3GRD5G NSSHöu_O-J KYSTCY, KYSTCUY, KYSTFCUY H05/H07BQ-F-VDE-HAR-PUR PUHELINKAAPELIT J-YY Bd VÄYLÄKAAPELIT PROFIBUS KOAKSIAALIKAAPELIT RG H01N2-D/E YMHY-KT-OZ/JZ J-Y(St)Y Lg J-2Y(St)Y St I II Bd EIB-BUS ASI-BUS IBM CATV NSGAFöu_6kv YSLTö, YSLTö J-Y(St)Y Lg fire alarm cable CAN-BUS H05RNH2-F LIFT 2 TY A-2Y(L)2Y INTERBUS RUMPUKAAPELIT PVC-KYTKENTÄJOHDOT KAIVOSKAAPELIT A-2YF(L)2Y NSHTöu(K)-J LiY, LiYv, LiFY NTSWöu (N)SHTöu-J (RTS) oder (SMK) Yv NTSCGEWöu 30 31

17 Oikeus teknisiin muutoksiin pidätetään. pistesarjat oy Karvaamokuja 1, Helsinki Jatkokatu 2, lahti Puh Faksi myynti@pistesarjat.fi Nykyaikaisen rakennuksen elinehtoja ovat toimivat ja luotettavat tietoliikenne-, rakennusautomaatio-, virransyöttö-, turvallisuusja hissijärjestelmäratkaisut. Tämä koskee kaikkia rakennuksia, oli kyse sitten asuin- tai toimistorakennuksesta, hotellista, urheilustadionista, televisiostudiosta tai tunnelista. Valitse heti alusta alkaen luotettava toimittaja tietoverkkojärjestelmällesi: valitse Pistesarjat ja luotettavat tuotteemme. Laadukkaat kaapelit ja komponentit, jotka ylittävät standardien asettamat vaatimukset ja antavat verkolle reserviä tulevaisuuteen. ICT-tuoteryhmämme on kattava ja voimme toteuttaa kokonaiset järjestelmätoimitukset laadukkaasti ja tarvittaessa pitkällä järjestelmätakuulla. Oli kohde sitten pienempi taloyhtiön jakamo tai kokonainen palvelinsali, niin ratkaisu löytyy Pistemieheltä! Pistesarjojen ICT-tuotevalikoimassa on sekä suojatut että suojaamattomat kuparijärjestelmäratkaisut, valokuitujärjestelmäratkaisut sekä kaapit ja telineet. Kuparijärjestelmän osalta Pistesarjoilla on tarjota kattava valikoima tuotteita äänen, datan, kuvan, ohjaussignaalien ja etävirransyötön siirtoon (PoE ja PoE+). Kuituoptisten tuotteiden osalta on myös saatavilla kaikki tarvikkeet kaapeleista, adaptereista ja hännistä aina erilaisiin rasioihin ja koteloihin asti niin moni- kuin yksimuotona. Pistesarjojen valikoimissa on myös valmiiksi päätetyt datakaapeliniput (kupari ja kuitu), jotka valmistetaan määritettyjen pituuksien mukaan ja toimitetaan tarvittaessa mittaustodistusten kanssa valmiina asennettavaksi. TieToTekniikkaraTkaiSujen TuoTeopaS TieToTekniikkaraTkaiSujen TuoTeopaS 4. painos IP67-luokitellut tuotteet sekä muut vaativat olosuhteet ICT-tuoteryhmästä löytyy ratkaisut myös vaativiin olosuhteisiin sekä liittimien että rasioiden osalta: Valikoimassa muun muassa maakaapelit (kupari ja kuitu) ja teollisuuden PUR (polyuretaanipinnoitteinen) Cat-kaapeli sekä jopa IP67 luokitellut liittimet ja rasiat. Myös E30-luokitellut palonkestävät kuidut saat meiltä. Tutustu valikoimaan kotisivuillamme tai lue lisää ICT-tuoteoppaasta Datwyler - Data Solutions Product Guide - fi - 08/2013 Cabling Solutions Tilaa kuvasto tai lataa osoitteesta: ICT-RATKAISUT Dätwyler Cabling Solutions on julkisten ja liikerakennusten sekä tietotekniikkakeskusten sähkö- ja ICT-infrastruktuureihin kuituverkkoihin tarkoitettujen laadukkaiden järjestelmäratkaisujen ja palvelujen johtava sveitsiläinen toimittaja. Dätwyler on satavuotias vakavarainen yritys ja kehittää johtavia innovaatioita erilaisiin sovelluksiin, kuten ICT-verkot, virransyöttö, paloturvallisuus, rakennusautomatiikka ja hissit. Dätwyler menestyy markkinoilla luotettavana innovatiivisten tuotteiden ja järjestelmäratkaisujen toimittajana sekä läheisessä yhteistyössä kokeneiden kumppaneiden kanssa kokonaisratkaisukumppanina, joka kattaa koko toimitusketjun työmaamittauksista ja esitutkimuksista projektin suunnitteluun ja toteutukseen, dokumentointiin ja infrastruktuuritukeen. Dätwylerin laatuvaatimukset ylittävät alan standardit kaikkien tuotteiden kehitysvaiheessa. Normaalien laadunvalvontatarkastusten lisäksi tuotteillemme tehdään sovelluskohtainen testaus. Tätä tarkoitusta varten Dätwyler on kehittänyt pätevien asiantuntijoiden avustuksella joukon edistyksellisiä testauslaitteita. Kaikki kaapelityypit ja jokainen järjestelmäkomponentti testataan näillä laitteilla omien tiukkojen laatuvaatimustemme mukaan. Tehokkaat testausmenetelmät varmistavat, että Dätwylerin järjestelmät säilyttävät toimintakykynsä myös kaikkein vaativimmissa olosuhteissa

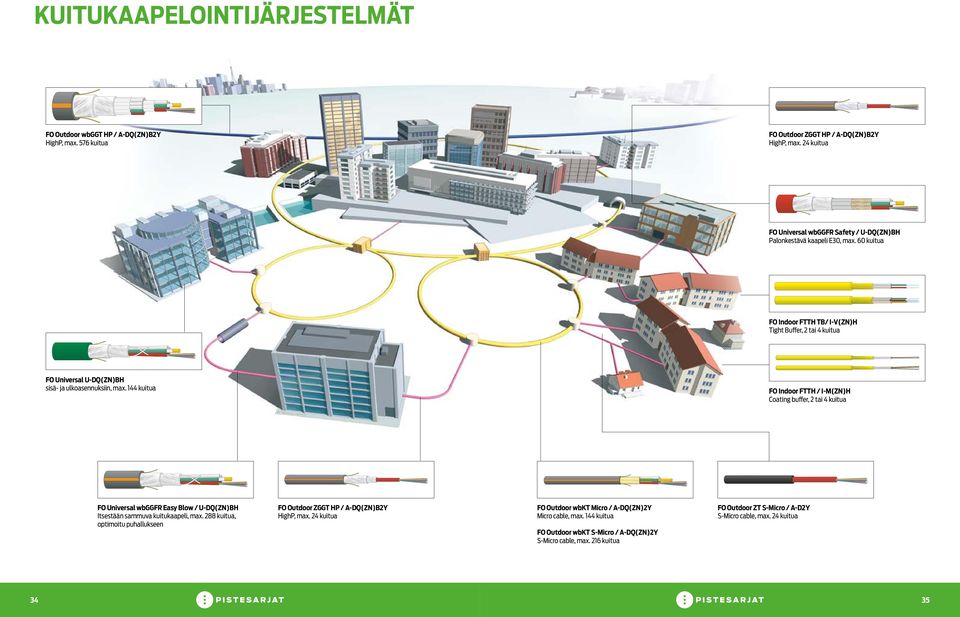

18 KUITUKAAPELOINTIJÄRJESTELMÄT FO Outdoor wbggt HP / A-DQ(ZN)B2Y HighP, max. 576 kuitua FO Outdoor ZGGT HP / A-DQ(ZN)B2Y HighP, max. 24 kuitua FO Universal wbggfr Safety / U-DQ(ZN)BH Palonkestävä kaapeli E30, max. 60 kuitua FO Indoor FTTH TB/ I-V(ZN)H Tight Buffer, 2 tai 4 kuitua FO Universal U-DQ(ZN)BH sisä- ja ulkoasennuksiin, max. 144 kuitua FO Indoor FTTH / I-M(ZN)H Coating buffer, 2 tai 4 kuitua FO Universal wbggfr Easy Blow / U-DQ(ZN)BH Itsestään sammuva kuitukaapeli, max. 288 kuitua, optimoitu puhallukseen FO Outdoor ZGGT HP / A-DQ(ZN)B2Y HighP, max. 24 kuitua FO Outdoor wbkt Micro / A-DQ(ZN)2Y Micro cable, max. 144 kuitua FO Outdoor wbkt S-Micro / A-DQ(ZN)2Y S-Micro cable, max. 216 kuitua FO Outdoor ZT S-Micro / A-D2Y S-Micro cable, max. 24 kuitua 34 35

19 JOHTAVAA TIETOTAITOA Dätwylerille on vuosikymmenien kuluessa kertynyt laaja tietotaito palonkestävien asennusjärjestelmien kokonaisratkaisujen tarjoajana: Laajojen kokonaisvaltaista palonkestävyyttä testaavien testien kehittäminen yhteistyössä tunnettujen testauslaitosten kanssa 1990-luvun alussa. Turvallisten asennusjärjestelmien ja rakennusohjeiden ja -standardien vankka tuntemus. Alansa johtavaa tietämystä palonkestävien kaapeleiden materiaaleista, valmistuksesta ja käsittelystä käyttäen patentoitua ja hyväksi havaittua keraamista tekniikkaa. Ensimmäisen metallittoman kuituoptisen kaapelin kehittäminen, jonka ominaisuuksiin kuuluu E30- luokan kokonaisvaltainen palonkestoisuus, hyödyntäen data- ja palonkestävistä kaapelijärjestelmistä saatua teknistä tietämystä. Laaja järjestelmätuntemus. Läheinen yhteistyö tunnettujen teknisten yliopistojen, kansainvälisten standardointikomiteoiden ja itsenäisten testauslaitosten kanssa. MONIPUOLISET SOVELLUKSET Dätwylerin palonkestävää kokonaisvaltaista asennusjärjestelmää käytetään kohteissa, joissa on noudatettava erittäin tiukkoja paloturvallisuusvaatimuksia, ja joissa ihmiset ja omaisuus saattavat joutua vaaraan tulipalon ja savunmuodostuksen vuoksi: lentokentät, rautatieasemat, metroasemat hotellit ja sairaalat urheilustadionit, teatterit ja konserttisalit toimistot ja näyttelytilat, julkiset rakennukset tie- ja rautatietunnelit JÄRJESTELMÄRATKAISUT Dätwylerin palonkestävät FRHF-kaapelit ovat halogeenittomia, ja ne muodostavat vain vähän savua. Ne ovat liekinkestäviä, mikä takaa kaapeleiden kokonaisvaltaisen palonkestävyyden Turvatuotteisiin kuuluvat johtotiet, asennuskomponentit ja asianmukaiset lisävarusteet, joiden avulla voidaan taata järjestelmän kokonaisvaltainen palonkestävyys. Kuituoptiset palonkestävät kaapelit ovat ensimmäisiä metallittomia kuituoptiikkakaapeleita, joiden E30-ominaisuus takaa laajemman kokonaisvaltaisen palonkestävyyden standardin DIN mukaisesti. Paloturvallisuusseminaarit ja erityiset laskentaohjelmat tarjoavat suunnittelijoille ja asentajille arvokasta tukea. Laajat palvelut kattaen avaimet käteen -toimitukset ja usean kohteen yhtäaikaiset projektit VALIKOITUJA REFERENSSIPROJEKTEJA Allianz Arena, München Trade Fair, Stuttgart Dexia BIL, Luxemburg Valtiopäivätalo, Berliini Kansainvälinen lentokenttä, Frankfurt Metro, München World Trade Center, Dubai Metro, Praha Galeria Krakowska, Krakova Gotthardin moottoritietunneli, Gotthard Uusi päärautatieasema (Lehrter Bahnhof), Berliini Mercedes Benz -museo, Stuttgart Crystal Plaza Towers, Yhdistyneet arabiemiraatit KESKIPISTEESSÄ ASIAKAS Dätwyler tarkoittaa paljon enemmän kuin vain tuotteiden valmistusta ja jakelua. Toimitamme palonkestäviin kaapelijärjestelmiin kaikki tarvikkeet yhdeltä toimittajalta: modulaariset järjestelmäratkaisut, jotka sisältävät laadukkaat kaapelit ja komponentit sekä kaikki tarvittavat testiasiakirjat ja hyväksynnät sekä pitkän takuun. Voit luottaa asiantuntevaan tukeemme kaikissa asioissa alkaen suunnittelusta, konsultoinnista, logistiikasta ja asennuksesta aina järjestelmän kunnossapitoon saakka. Näiden elementtien yhdistäminen tuo asiakkaalle lisäarvoa. Asiakkaanamme hyödyt kustannustehokkaasta asennuksesta innovatiivisten asennusmenetelmiemme ansiosta, käyttöönottohyväksyntä sujuu ongelmitta, hyödyt alhaisemmista vakuutusmaksuista ja nautit luotettavasta virranja datansyötöstä myös tulipalon aikana

20 RAKENNUSTEN TURVALLISUUSKONSEPTIT DÄTWYLERIN KAAPELIT JA TESTATUT JÄRJESTELMÄT MAKSIMOIVAT TURVALLISUUDEN Dätwyler Cabling Solutions on ensimmäinen eurooppalainen valmistaja, joka on kehittänyt kokonaisvaltaisen järjestelmäratkaisun, joka täyttää nykyajan teollisuuden ja palvelualan vaatimukset luotettavan virransyötön ja tiedonsiirron osalta rajoituksetta myös tulipalon aikana. Teräsputket ja halogeenittomat muoviarmeeratut putket Palonkestävät ankkurit F90 asennussyvyys 30 mm Kevytbetonitulpat F90 WUM-kuilukannake tehokas tuentatapa FRHF-kaapelit E90 Keram Opastevalot poistumisteille Dätwylerin FRHF-kaapelit ja testatut järjestelmät ovat tulosta useiden vuosien tiiviistä kehitystyöstä yhteistyössä asianmukaisten standardointilaitosten kanssa. Huolellisesti valitut raaka-aineet ja erikoisyhdisteet yhdessä ainutlaatuisten asennusmenetelmien kanssa takaavat Dätwylerin tuotteiden ja ratkaisujen erinomaisen laadun ja parhaan mahdollisen turvallisuuden myös tulipalon aikana. Yksittäiskiinnike tyyppi SAS Betoniruuvit F90 FRHF-kaapelit E90 Keram FRHF-kaapelit E30 E60 Keram Lattavoimakaapeli, jossa integroitu dataväylä Dätwylerin FRHF-kaapeleita ja -järjestelmiä käytetään kohteissa, joissa ihmiset, koneet ja laitteet saattavat joutua tulen tai savun aiheuttamaan vaaraan. Tällaisia ovat arvokasta omaisuutta sisältävät tilat sekä rakennukset, joissa liikkuu paljon ihmisiä. Kaarikiinnike ilman tukea tyyppi B Dätwylerin FRHF-kaapelien ja -järjestelmien on oltava erittäin luotettavia käytännön toiminnassa. Sen vuoksi Dätwyler testaa jokaisen tuotteen erittäin tiukkojen laatustandardien mukaan, ennen kuin tuote lähtee tehtaalta. Tämä tarkoittaa, että kaikki prosessit on yhdistetty laajaan hallintajärjestelmään standardien ISO 9001 ja ISO mukaisesti. Lisäksi Dätwyler tekee sovelluskohtaisia tarkastuksia, ja testausmenetelmät takaavat, että Dätwylerin kaapelit, kannatinjärjestelmät, kiinnityskomponentit ja kaikki tarvikkeet ylittävät sekä asiakkaidemme että eri maiden tiukimpienkin standardien asettamat vaatimukset. Kaarikiinnike tuella tyyppi B FRHF-kaapelin jatkopakkaus E30 ja E90 kaikille poikkipinta-aloille Valokuitukaapeli E30 standardin DIN mukaan, 30 min Merkintäkilpi Herculesjakorasia E30 E90 Hissin korikaapelit Modulaarinen hissikuilun valaistusjärjestelmä Lankahyllyt, levyhyllyt ja tikashylly E30/E90 kiinnitysväli mm Kytkentä- ja jakorasia E30 E90 Kaapelipidike Hermann-kannake E30/E90 kiinnitysväli 600/800 mm 38 39
