3 TAVOITTEENA KIITETTÄVÄ PISTESARJA MYÖS VASTUULLISUUDESSA. Vastusta mitataan ohmeissa. Vastuullisuutta voisi mitata vaikkapa sillä, kuinka rauhassa sähkömies voi nukkua yönsä. Siksi vastuullisuus on meille erittäin tärkeää. Tavanomainen taso ei meille riitä. Meille on tärkeää, että toimittamamme palonkestävät kaapelit toimivat luvatusti myös ja etenkin silloin, kun palonkestävyyttä todella tarvitaan silloin on usein kyse ihmishengistä. Suunnittelemamme sulanapitoratkaisut suojelevat puolestaan suomalaisia liukastumisilta, jotka aiheuttavat vuosittain kymmenien miljoonien vahingot. Samalla ratkaisumme suojelevat suomalaista rakennuskantaa, yhteistä kansallisomaisuuttamme. Vastuullisuutta on myös se, että suunnittelemamme lämmitysratkaisut pienentävät kotitalouksien energiankulutusta. Tai että teollisuuden erikoiskaapelimme parantavat työturvallisuutta ja teknistä toimivuutta äärioloissa. Maailman nopeimmat datakaapelit lisäävät osaltaan tietoyhteiskunnan toimivuutta ja varmistavat tietoyhteiskunnassa elävien pääsyn tiedon lähteille. Ennen kaikkea meille on vastuullisuutta se, että pidämme minkä lupaamme. Huolehdimme velvoitteistamme ja panostamme työympäristöön, työturvallisuuteen, ergonomiaan, yhteishenkeen sekä alan uusimpiin työkaluihin. Nämä eivät ole meille ylimääräisiä kustannuksia, vaan tapa parantaa työntekijöidemme tehokkuutta ja kehittymistä ammatissaan. Työssämme olemme vastuussa sinulle, hyvä asiakkaamme. Toivon, että tämä kuvasto auttaa myös sinua työssäsi turvallisemman ja toimivamman Suomen rakentamisessa. Marco Tienhaara toimitusjohtaja Pistesarjat

4 Laadukas valikoima: suunnittelupalvelu ja räätälöintimahdollisuus Asiantuntemus: ammattiosaaminen ja ongelmanratkaisukyky Toimitusvarmuus: saatavuus ja nopeat toimitukset Kokonaisedullisuus: paras hinta-laatusuhde

5 SISÄLLYSLUETTELO SULANAPITO Itserajoittuvat lämmityskaapelit PST ja Elchem 7 Ulkoalueen sulanapito 15 Sulanapidon tarvikkeet 20 Sulanapidon termostaatit 21 TEOLLISUUDEN LÄMMITYS Thermon- teollisuuskaapelit 27 Termostaatit, tarvikkeet 34 Lämpötilan mittaus, anturit 39 Näytelinjat 43 Chromalox-teollisuuskaapelit 44 Erikoislämmittimet 46 TYÖMAALÄMMITYS Betoninkovetuskaapelit, matot 53 Routamatto, konttilämmitin, tynnyrilämmitin 54 Kuivauslämmittimet 56 LÄMMITYSKAAPELIT Lämmityskaapelit, saneerauskaapelit, saneerausmatot 57 SÄHKÖLÄMMITTIMET Sähkölämmittimet 68 Säteily- ja infralämmittimet 76 Erikoislämmittimet 77 TERMOSTAATIT JA OHJAINLAITTEET Termostaatit 79 Sulanapidon termostaatit ja ohjainlaitteet 83 KATTOLÄMMITYS Kattolämmityselementit 88 VASTUSSAUVAT JA PUTKIKATTILAT Vastussauvat, varusteet 91 Sähkökattilat 96 TIETOLIIKENNETUOTTEET Kaapelit, liittimet, tarvikkeet 99 FRHF- JA HF-KAAPELIT Palonkestävät ja halogeenittomat kaapelit 106 Palonkestävät paloluokitellut tuotteet 121 KAAPELIT JA JOHTIMET Kaapelit ja johtimet 124 VARAOSAT JA TARVIKKEET Varaosat ja tarvikkeet 125 TAKUU- JA TOIMITUSEHDOT Takuu- ja toimitusehdot 128 5

6

7 ITSERAJOITTUVAT LÄMMITYSKAAPELIT PUTKISTOJEN, RÄYSTÄSKOURUJEN, SYÖKSYTORVIEN, KATTOKOURUJEN JA KATTOLAPPEIDEN SULANAPITO LIME-LÄMMITYSKAAPELILLA PST LIME Itserajoittuvat lämmityskaapelit sopivat ensisijaisesti putkistojen ja viemäreiden sulanapitoon ja saattolämmitykseen. Elintarvikehyväksynnän ansiosta se soveltuu erinomaisesti myös juomavesikäyttöön tarkoitettujen käyttövesiputkistojen sulanapitoon. TEKNISET TIEDOT Itserajoittuva lämmityskaapeli Halkaisija 5,5 mm 2 x 7,5 mm 2 Pistotulpallinen liitosjohto 2 m 3 x 1,5 mm 2 (kumikaapeli) Vaippa polyeteeniä Max. lämpötila 65 C Min. taivutussäde 60 mm Max. 10 bar paine Toimitetaan asennusvalmiina tuotteena HUOM! Muut mitat tilauksesta. Sähkönumero LVI-numero Tyyppi Pituus (m) Teho (W) + 10 C LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME 10W LIME-NIPPA - - 7

8 ITSERAJOITTUVAT LÄMMITYSKAAPELIT Itserajoittuvat lämmityskaapelit PST ja Elchem YLEISTÄ Itserajoittuvien lämmityskaapelien teho muuttuu lämpötilan mukaan. Kun lämmitettävän kohteen lämpötila nousee, laskee kaapelin lämmitysteho ja päinvastoin. Kun kaapeli saavuttaa lämpötilan, jossa sen kohteeseen luovuttama lämmitysteho on saman suuruinen kuin lämpöhäviöt ympäristöön, vallitsee termodynaaminen tasapaino. Niin kauan kuin ympäristön olosuhteet eivät muutu, kaapeli pitää lämmitettävän kohteen lämpötilan vakiona. TOIMINTAPERIAATE Itserajoittuva kaapeli koostuu kahdesta virtajohtimesta, jotka on upotettu lämpöä kehittävään puolijohdemateriaaliin (matriisiin). Tässä materiaalissa on johtavia hiukkasia, jotka ovat matalissa lämpötiloissa kosketuksissa toisiinsa ja muodostavat sähköä johtavia polkuja johtimien väliin. Kaapelin lämmetessä hiukkaset joutuvat lämpölaajenemisen vuoksi erilleen toisistaan ja johtavat polut vähenevät. Johtimien välinen vastus kasvaa, ja niiden välinen virta laskee. Lämpötilan laskiessa hiukkaset tulevat taas kosketuksiin keskenään ja johdinten välinen virta kasvaa KÄYTTÖKOHTEET Pistesarjojen itserajoittuvien kaapelien tuotevalikoima on varsin runsas. Löydät meiltä oikean kaapelin joka tarkoitukseen: yleiskäyttöiset kaapelit on tarkoitettu lähinnä putkien sulanapitoon tai kylmäteollisuuteen. Useat kaapelit ovat normaalia pienikokoisempia ja siten helppoja asentaa ahtaisiinkin paikkoihin. Yleiskäyttöisiä kaapeleita on saatavana useissa eri teholuokissa. Teollisuuden saattolämmityksiin on saatavana kaapeleita eri lämpötila-alueille. Näitä ATEX-hyväksyttyjä kaapeleita voidaan asentaa myös räjähdysvaaralliseen ympäristöön. Tuotevalikoimassamme on myös kiinteistökäyttöön suunniteltuja itserajoittuvia kaapeleita: juomavesiputkien, ulkoalueiden ja rännien sulanapitoon, lattialämmitykseen ja lämpimän käyttöveden saattolämmitykseen. TOIMITUS Kaikkia kaapeleita toimitetaan joko kelatavarana tai halutun mittaisena lenkkinä, jolloin kaapeliin tehdään valmiiksi halutun mittainen kylmäpää ja loppupääte. OHJAUS Itserajoittuvien lämmityskaapeleiden ohjaukseen suositellaan aina käytettäväksi ohjausta, jolla varmistetaan käytön energiatehokkuus. Itserajoittuvan lämmityskaapelin teho ei ole välttämättä sama kaapelin koko pituudelta, vaan se voi vaihdella paikallisten olosuhteiden mukaan. Näin tehoa voidaan keskittää sinne, missä sitä kulloinkin tarvitaan. PST 10 W/m Ulkovaippa Teräsarmeeraus Välivaippa Lämpenevä puolijohde Johtimet 8

9 ITSERAJOITTUVAT LÄMMITYSKAAPELIT Itserajoittuvat lämmityskaapelit PST ja Elchem PST 10 W/m (sivu 10) PST 10 on ohut ja notkea kaapeli putkien sisäpuoliseen sulanapitoon. Sen ulkovaippa on polyeteeniä ja elintarvikeviranomaiset ovat hyväksyneet sen käytettäväksi myös juomavesiputkissa. PSTL 10/15 W/m (sivu 11) PSTL 10 ja 15 -kaapelit ovat markkinoiden ohuimpia itserajoittuvia kaapeleita. Niiden ulkomitat ovat vain 5,8 x 8,5 mm. Kokonsa ja notkeutensa takia ne on erittäin helppo asentaa sellaisiinkin paikkoihin, joihin leveät ja jäykät lämmityskaapelit eivät sovi. Käyttökohteita erilaiset putkistot, viemärit, kylmäkoneet yms. PST 20/30/40 W/m (sivu 12) Putkistojen, räystäskourujen, syöksytorvien, kattokourujen ja kattolappeiden sulanapito lämmityskaapeleilla. Viemäreiden, kattokaivojen, rännien ja syöksytorvien lämmityksissä käytettävä itserajoittuva PST-lämmityskaapeli, jonka metriteho on 20, 30 tai 40 W/m + 10 C:ssa. Elchem Ränni 18/36 W/m (sivu 13) Korkealuokkainen UV-säteilyä kestävä kaapeli sadevesiputkistojen sulanapitoon. Se luovuttaa runsaasti tehoa (36 W/m / 0 C) lumessa ja jäävedessä. Kun jää on sulanut ja kaapeli on kuivillaan, laskee sen lämmitysteho puoleen. Näin saavutetaan huomattavia energiansäästöjä. KSR-2-OJ (sivu 14) Itsesäätyvä 90 W/m. Huipputehokas kaapeli esim. portaiden, ovien edustojen ja ajoluiskien sulanapitoon. ATEX-hyväksytty myös vaativiin olosuhteisiin. Taipuisa rakenne. Soveltuu myös betonivaluun asennettavaksi. ELCHEM 30FLV24V 30 W/m 24 V jännite (Sähkönumero ) ELCHEM 12FLV24-F 12 W/m 24 V jännite (Sähkönumero ) Matalajännitteellä (24V) toimiva ohut itsesäätyvä kaapeli, joka on tarkoitettu teollisuuden tai kiinteistöjen sulanapito- ja saattolämmityskäyttöön putkistoissa, aluksissa, kiinteistöissä ja jäähdytys/pakasteteollisuudessa. ELCHEM LUMI 90 W/m (Sähkönumero ) Elchem Lumi korkeatehoinen sulanapidon lämmityskaapeli. Kaapelin teho n. 90 W/m asennettuna betoniin. Käyttökohteita piha-alueet, portaat, ajoluiskat yms. Mekaanisesti erittäin kestävä kaapeli, joka sopii asennettavaksi suoraan betonivaluun. 9

10 ITSERAJOITTUVAT LÄMMITYSKAAPELIT PST 10 PST 10 W/m PST 10 on ohut ja notkea kaapeli putkien sisäpuoliseen sulanapitoon. Sen ulkovaippa on polyeteeniä ja elintarvikeviranomaiset ovat hyväksyneet sen käytettäväksi myös juomavesiputkissa. Itserajoittuva lämmityskaapeli Vaippa polyeteeniä Valmistetaan tarpeenmukaisella syöttökaapelilla Nopeat toimitukset Toimitetaan halutun mittaisena pelkkä kaapeli tai asennusvalmiina tuotteena Itsesäätyvä lämmityselementti Johtimet 0,56 mm 2 Eriste Rakenne Suojapunos ja ulkovaippa polyeteeniä. Suojapunos tinattua kuparia Ulkovaippa TEKNISET TIEDOT Ulkovaippa polyeteeniä Halkaisija 5,0 mm x 7,5 mm Johdin nikkelöity kupari Ympäristön lämpötila enintään (jännitteettömänä) 65 C Ympäristön lämpötila enintään (jännitteellisenä) 65 C Nimellisjännite 230 V Taivutussäde min. 25 mm Asennuslämpötila min. -15 C Sähkönumero Tyyppi Nimellisteho W/m +10 C PST Lämmityspiirin pituudet Huomiden: 230 V:n nimellisjännite Hidas johdonsuoja-automaatti (C-käyrä), enimmäiskuormitus 80 % Lämmityskaapelin syöttöjohtimen linjan jännitehäviö enintään 10 % Kytkentälämpötila ( C) Nimelliskatkaisu arvo (A) Lämmityspiirin pituus (m) PST , , , , , , , , , ,5 10

11 ITSERAJOITTUVAT LÄMMITYSKAAPELIT PSTL 10/15 PSTL 10/15 W/m PSTL 10 ja -15 kaapelit ovat markkinoiden ohuimpia itserajoittuvia kaapeleita. Niiden ulkomitat ovat vain 5,8 x 8,5 mm. Kokonsa ja notkeutensa takia ne on erittäin helppo asentaa sellaisiinkin paikkoihin, johon leveät ja jäykät lämpökaapelit eivät sovi. Käyttökohteita erilaiset putkistot, viemärit, kylmäkoneet yms. Itserajoittuva lämmityskaapeli Vaippa polyolefiini/tpe Valmistetaan tarpeenmukaisella syöttökaapelilla Nopeat toimitukset Toimitetaan halutun mittaisena pelkkä kaapeli tai asennusvalmiina tuotteena Suojamaajohtimet tinattua kuparia Itsesäätyvä lämmityselementti Johtimet 0,56 mm 2 Suojaava alumiinifolio Eriste Rakenne Suojaava alumiinifolio ja termoplastinen ulkovaippa. Ulkovaippa TEKNISET TIEDOT Ulkovaippa TPE-O Halkaisija 5,8 mm x 8,5 mm Johdin nikkelöity kupari Ympäristön lämpötila enintään (jännitteettömänä) 65 C Ympäristön lämpötila enintään (jännitteellisenä) 65 C Nimellisjännite 230 V Taivutussäde min. 25 mm Asennuslämpötila min. -15 C UV-suojaus Sähkönumero Tyyppi Nimellisteho W/m +10 C PSTL PSTL Lämmityspiirin pituudet Huomioiden: 230 V:n nimellisjännite Hidas johdonsuoja-automaatti (C-käyrä), enimmäiskuormitus 80 % Lämmityskaapelin syöttöjohtimen linjan jännitehäviö enintään 10 % Kytkentälämpötila ( C) Nimelliskatkaisu arvo (A) Lämmityspiirin pituus (m) PSTL 10 PSTL ,5 105, ,5 105, ,5 97, ,5 97, ,5 91, ,5 91, ,5 85, ,5 85, ,5 77, ,5 77,0 11

12 ITSERAJOITTUVAT LÄMMITYSKAAPELIT PST 20/30/40 PST 20/30/40 W/m Putkistojen, räystäskourujen, syöksytorvien, kattokourujen ja kattolappeiden sulanapito lämmityskaapeleilla. Viemäreiden, kattokaivojen, rännien ja syöksytorvien lämmityksissä käytettävä itserajoittuva PS -lämmityskaapeli, jonka metriteho on 20, 30 tai 40 W/m +10 C:ssa. Itserajoittuva lämmityskaapeli Vaippa polyolefiini/tpe Valmistetaan tarpeenmukaisella syöttökaapelilla Nopeat toimitukset Toimitetaan halutun mittaisena pelkkä kaapeli tai asennusvalmiina tuotteena Rakenne Suojapunos ja termoplastinen ulkovaippa. Itsesäätyvä lämmityselementti Ulkovaippa Johtimet 1,23 mm 2 Eriste Suojapunos tinattua kuparia TEKNISET TIEDOT Sähkönumero Tyyppi Nimellisteho W/m +10 C Ulkovaippa TPE-O Halkaisija 5,5 mm x 13,6 mm Johdin nikkelöity kupari Ympäristön lämpötila enintään (jännitteettömänä) 80 C Ympäristön lämpötila enintään (jännitteellisenä) 65 C Nimellisjännite 230 V Taivutussäde min. 25 mm Asennuslämpötila min. -15 C UV-suojaus PST PST PST Lämmityspiirin pituudet Huomioiden: 230 V:n nimellisjännite Hidas johdonsuoja-automaatti (C-käyrä), enimmäiskuormitus 80 % Lämmityskaapelin syöttöjohtimen linjan jännitehäviö enintään 10 % Kytkentälämpötila ( C) Nimelliskatkaisu arvo (A) Lämmityspiirin pituus (m) PST 20 PST 30 PST ,0 83,0 57, ,0 104,0 71, ,0 113,0 89, ,0 71,0 50, ,0 89,0 62, ,0 105,0 78, ,0 63,0 44, ,0 78,0 55, ,0 98,0 69, ,0 56,0 40, ,0 69,0 50, ,0 87,0 62, ,0 45,0 33, ,0 57,0 42, ,0 71,0 52,0 12

13 ITSERAJOITTUVAT LÄMMITYSKAAPELIT ELCHEM RÄNNI Elchem Ränni 18/36 Korkealuokkainen UV-säteilyä kestävä kaapeli sadevesiputkistojen sulanapitoon. Se luovuttaa runsaasti tehoa (36 W/m 0 C:ssa) lumessa ja jäävedessä. Kun jää on sulanut ja kaapeli on kuivillaan, laskee sen lämmitysteho puoleen. Näin saavutetaan huomattavia energiansäästöjä. Kaapelit toimitetaan joko kelatavarana tai tarvittavan mittaisena lenkkinä, jolloin kaapeliin tehdään valmiiksi halutun mittaiset kylmäpäät ja loppupääte. Suojamaajohtimet tinattua kuparia Itsesäätyvä lämmityselementti Johtimet 1,23 mm 2 Rakenne Suojaava alumiinifolio ja termoplastinen ulkovaippa. Eriste Suojaava alumiinifolio Ulkovaippa TEKNISET TIEDOT Ulkovaippa TPE-O Halkaisija 5,5 mm x 13,6 mm Johdin nikkelöity kupari Ympäristön lämpötila enintään (jännitteettömänä) 80 C Ympäristön lämpötila enintään (jännitteellisenä) 65 C Nimellisjännite 230 V Taivutussäde min. 25 mm Asennuslämpötila min. -15 C UV-suojaus Sähkönumero Tyyppi Nimellisteho W/m 0 C ELCHEM RÄNNI 18/36 Lämmityspiirin pituudet Huomioiden: 230 V:n nimellisjännite Hidas johdonsuoja-automaatti (C-käyrä), enimmäiskuormitus 80 % Lämmityskaapelin syöttöjohtimen linjan jännitehäviö enintään 10 % Kytkentälämpötila ( C) Nimelliskatkaisu arvo (A) Lämmityspiirin pituus (m) Elchem ränni , , , ,

14 ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON KSR-2-OJ KSR-2-OJ Itsesäätyvä 90 W/m Huipputehokas kaapeli esim. portaiden, ovien edustojen ja ajoluiskien sulanapitoon. ATEX-hyväksytty myös vaativiin olosuhteisiin. Taipuisa rakenne. Soveltuu myös betonivaluun asennettavaksi. TEKNISET TIEDOT Nimellisjännite 230 V Max. käyttölämpötila 121 C Min. asennuslämpötila -60 C Min. taivutussäde 32 mm ATEX-hyväksytty II 2 G/D EEx e II T2, to 04 ATEX X Sähkönumero Jännite 230 V Kaapelilenkin maksimipituus (m) C-tyypin virrankatkaisijalla Kytkentälämpötila ( C) 16 A 25 A 32 A 40 Kaapelityyppi A KSR

15 SULANAPITOVERKKO SULANAPITOVERKKO SILEKA Ajoluiskien, piha-alueiden, ramppien ja kulkuväylien sulanapitoon. Sulanapitoverkot voidaan myös räätälöidä kohteen mukaisesti leveys, pituus sekä kylmäkaapelin pituus. Hintaan lisätään halutun mukainen syöttökaapeli. TEKNISET TIEDOT 2-johtiminen vakiovastuskaapeli Halkaisija 6 x 8 mm Johdineristys XLPE Kytkentäjännite 230 V / 400 V AC Max. lämpötila 80 C Max. metriteho 25 W/m Min. taivutussäde 50 mm Min. asennuslämpötila -15 C Sähkönumero Tyyppi Ala (m 2 ) Teho (W) Jännite (V) OVH ALV 0 % SULANAPITOVERKKO SILEKA 1 / 1 m² / 0,3 kw , SULANAPITOVERKKO SILEKA 1 / 2 m² / 0,6 kw , SULANAPITOVERKKO SILEKA 1 / 3 m² / 0,9 kw , SULANAPITOVERKKO SILEKA 1 / 4 m² / 1,25 kw , SULANAPITOVERKKO SILEKA 1 / 5 m² / 1,4 kw , SULANAPITOVERKKO SILEKA 1 / 6 m² / 1,7 kw , SULANAPITOVERKKO SILEKA 1 / 7 m² / 1,9 kw , SULANAPITOVERKKO SILEKA 1 / 8 m² / 2,2 kw , SULANAPITOVERKKO SILEKA 1 / 9 m² / 2,5 kw , SULANAPITOVERKKO SILEKA 1 / 10 m² / 2,8 kw , SULANAPITOVERKKO SILEKA 1 / 11 m² / 3,0 kw , SULANAPITOVERKKO SILEKA 1 / 12 m² / 3,6 kw , SULANAPITOVERKKO SILEKA 2 / 4 m² / 1,25 kw , SULANAPITOVERKKO SILEKA 2 / 5 m² / 1,5 kw , SULANAPITOVERKKO SILEKA 2 / 6 m² / 1,85 kw , SULANAPITOVERKKO SILEKA 2 / 7 m² / 2,15 kw , SULANAPITOVERKKO SILEKA 2 / 8 m² / 2,4 kw , SULANAPITOVERKKO SILEKA 2 / 9 m² / 2,4 kw , SULANAPITOVERKKO SILEKA 2 / 10 m² / 3,0 kw , SULANAPITOVERKKO SILEKA 2 / 11 m² / 3,0 kw , SULANAPITOVERKKO SILEKA 2 / 12 m² / 3,3 kw , SULANAPITOVERKKO SILEKA 2 / 13 m² / 3,85 kw , SULANAPITOVERKKO SILEKA 2 / 14 m² / 3,85 kw , SULANAPITOVERKKO SILEKA 2 / 15 m² / 4,3 kw ,80 15

16 SILEDUO 2-JOHDIN LÄMMITYSKAAPELI SileDuo 2-johdin vakiovastuskaapelit sopivat ulkoalueiden kuten ajoluiskien, kulkuväylien, ulkoportaiden, räystäskourujen ja kattojen sulanapitoon. Kaapeli sopii myös putkistojen ja viemäreiden sulanapitoon ja saattolämmitykseen. Kaapeli soveltuu myös saneeraus- ja uudiskohteiden, tuotantotilojen ja maatalousrakennusten lämmitykseen. SileDuo 2-johdinkaapelin soveltuvuus eri kohteisiin selviää parhaiten soittamalla myyjällemme, joka osaa suunnitella oikean teho- ja kaapelitarpeen asiakkaan tarvitsemaan kohteeseen. Kaapeli varustetaan asiakkaan tarpeen mukaisella liitosjohdolla. Sähkönumero 16 Tyyppi Resistanssi Ω/m OVH ALV 0 % TEKNISET TIEDOT SILEDUO 0,10 0,10 2,20 2-johtiminen vakiovastuskaapeli SILEDUO 0,14 0,14 2,20 Halkaisija 6 x 8 mm SILEDUO 0,17 0,17 2,20 Johdineristys XLPE SILEDUO 0,21 0,21 2,20 Kytkentäjännite 230 V / 400 V AC SILEDUO 0,26 0,26 2,20 Max. lämpötila 80 C Max. metriteho 25 W/m Min. taivutussäde 50 mm Min. asennuslämpötila -15 C SILEDUO 0,36 0,36 2, SILEDUO 0,44 0,44 2, SILEDUO 0,65 0,65 2, SILEDUO 0,82 0,82 2, SILEDUO 1,08 1,08 2, SILEDUO 1,66 1,66 2, SILEDUO 2,48 2,48 2, SILEDUO 3,06 3,06 2, SILEDUO 3,92 3,92 2, SILEDUO 5,28 5,28 2, SILEDUO 7,42 7,42 2, SILEDUO 9,7 9,70 2, SILEDUO 13,22 13,22 2, SILEDUO 19,04 19,04 2, SILEDUO 29,8 29,80 2, SILEDUO 44,8 44,80 2, SILEDUO 64 64,00 2, SILEDUO ,00 2,20

17 SILEDUO TUFFTEC Lämmityskaapelit asfalttiasennukseen SileDuo TuffTec -lämpökaapelit on suunniteltu ulkokäyttöön, kuten teiden, pihateiden, siltojen, terassien, kattojen, kourujen ja monien muiden kohteiden lumen- ja jäänestoon. Ainutlaatuinen kaapelirakenne tekee siitä erittäin hyvin mekaanista rasitusta kestävän. SileDuo Tufftec soveltuu myös asfalttiasennukseen (katso erillinen asennusohje). Saatavana myös valmiina verkkoina (230 V / 400 V). Monisäikeinen vastuslanka Ensimmäinen FEPeriste 0,3 mm Toinen HDPEeriste 0,6 mm TEKNISET TIEDOT Pyöreä johdintyyppi Paksuus 6,5 7,0 mm Nimellisvastus 20 Ω/m 0,10 Ω/m * Nimellisteho max. 30 W/m Max. käyttölämpötila 105 C Max. huippulämpötila (10 min.) 240 C Nimellisjännite 230 V / 400 V Testijännite (eriste) 2500 VAC Standardi (lämmityskaapeli) IEC Standardi (lämmitysyksikkö) EN Kuparipunos * Ohmiarvot: 0,144/0,26/0,44/1,00 HFFR-ulkovaippa 1,2 mm Tuotenro. Tyyppi Resistanssi Ω/m SILE TUFFTEC 0,144 0, SILE TUFFTEC 0,26 0, SILE TUFFTEC 0,44 0, SILE TUFFTEC 1,00 1,00 17

18 ULKOALUEIDEN SULANAPITOKAAPELI PST 30 -SULANAPITOKAAPELI PST 30 -sulanapitokaapelin ensisijaiset käyttökohteet ovat ulkoalueiden, ajoluiskien, lastauslaitureiden ja vastaavien sulanapitolämmitykset. PST 30 -sulanapitokaapeli kestää hetkellisesti (30 min) 240 C lämpötilan, joten se voidaan asentaa myös asfaltin alle. Soveltuu myös räystäskourujen ja syöksytorvien sulanapitoon. TEKNISET TIEDOT C -luokan lämpökaapeli 2-johtiminen vakiovastuskaapeli Halkaisija 8 mm 2, pyöreä muoto Max. käyttölämpötila 80 C Minimitaivutussäde 50 mm Syöttökaapelin pituus 5 m UV-suojattu vaippa, voidaan käyttää sadevesijärjestelmissä 2 vuoden takuu Sähkönumero Tyyppi Pituus (m) Teho (W) Ohm OVH ALV 0 % SULANAPITO PST30 9,8/300 9, ,0 41, SULANAPITO PST30 16,5/500 16, ,0 52, SULANAPITO PST30 25,8/760 25, ,0 65, SULANAPITO PST30 30,1/880 30, ,0 81, SULANAPITO PST30 38,3/ , ,0 97, SULANAPITO PST30 49/ ,0 107, SULANAPITO PST30 54,1/ , ,0 129, SULANAPITO PST30 67,8/ , ,0 158, SULANAPITO PST30 80,5/ , ,0 182, SULANAPITO PST30 93,5/ , ,5 236, SULANAPITO PST30 119,8/3600 (400 V) 119, ,4 260, SULANAPITO PST30 134,9/4500 (400 V) 134, ,5 298,90 18

19 TXLP 1-JOHDIN LÄMMITYSKAAPELI SUPI TXLP on korkealuokkainen yksijohtiminen lämmityskaapeli. Se sopii erinomaisesti sekä putkistojen että ulkoalueiden sulanapitoon. Kaapelin PVC-vaippa kestää UV-säteilyä. Alumiiniarmeerauksen ansiosta SUPI TXLP pysyy taivutetussa asennossa, joten se on erittäin helppo asentaa. Armeeraus suojaa myös kaapelia tehokkaasti mekaanisilta vaurioilta asennuksen aikana. Kaapelin vetolujuus on vaativan C-luokan mukainen. TEKNISET TIEDOT Jännite (max.) 300/500 V Maksimilämpötila: - jännitteellisenä max. 60 C - ilman jännitettä max. 85 C Mitat 6 x 8 mm Asennuslämpötila min. -10 C Taivutussäde min. 40 mm Kuormitus: - asfaltissa max. 30 W/m - hiekassa max. 25 W/m - betonissa max. 35 W/m - metallirännissä max. 20 W/m Tuotenumero Tyyppi Resistanssi Ω/m OVH ALV 0 % SUPI TXLP 0,02 0,02 1, SUPI TXLP 0,05 0,05 1, SUPI TXLP 0,07 0,07 1, SUPI TXLP 0,09 0,09 1, SUPI TXLP 0,13 0,13 1, SUPI TXLP 0,2 0,2 1, SUPI TXLP 0,3 0,3 1, SUPI TXLP 0,49 0,49 1, SUPI TXLP 0,7 0,7 1, SUPI TXLP 1,0 1,0 1, SUPI TXLP 1,4 1,4 1, SUPI TXLP 2,5 2,5 1, SUPI TXLP 3,5 3,5 1, SUPI TXLP 5,35 5,35 1, SUPI TXLP 7,7 7,7 1, SUPI TXLP 12,7 12,7 1,70 19

20 LÄMMITYSKAAPELIEN ASENNUSTARVIKKEET Lämpökaapelien asennus sujuu helposti tähän tarkoitukseen suunniteltujen asennustarvikkeiden avulla Kuva 20 Tuotenro. 3. Tyyppi OVH ALV 0 % JATKOPAKKAUS SILEDUO (vakiovastuskaapeli) 11, LOPPUPÄÄTEPAKKAUS SILEDUO (vakiovastuskaapeli) 6, JATKOPAKKAUS (itserajoittuvakaapeli) 11, PÄÄTEPAKKAUS (itserajoittuvakaapeli) 6, RASIAPAKKAUS (itserajoittuvakaapeli) NIPPA LIME / ELCHEM NIPPA SOL , ,00 17, VEDONPOISTOKOUKKU (vakiovastuskaapeli) 12, VEDONPOISTOKOUKKU (itserajoittuvakaapeli) 12, VEDONPOISTOLIUSKA (itserajoittuvakaapeli) 4, ASENNUSTEIPPI ALUMIINI 50 mm / 50 m 13, ASENNUSTEIPPI LASIKUITU 25 mm / 50 m 15, LÄMMÖNKESTÄVÄ TEIPPI 33m , JALKARÄNNIKIINNIKE 2,50 21, METALLINEN ASENNUSVANNE 20 m MUOVINEN ASENNUSRIMA 6 mm 2, MUOVINEN ASENNUSRIMA 8 mm 2, RUOSTUMATON SIDEVERKKO 50 mm / 10 m 21, KONESAUMAKIINNIKE 8 9 mm 0, KONESAUMAKIINNIKE mm 12.0, KONESAUMAKIINNIKE mm 0, KONESAUMAKIINNIKE mm 1, JALKAKOURUKIINNIKE 6, PELTIKATTOKIINNIKE 80 cm 27, KATTOKIINNIKE 8, KLIPSI MAGNEETTIKIINNIKE

21 SULANAPITOKESKUKSET SILE-SPK -sulanapitokeskukset (EM tai TR) SILE-SPK -sulanapitokeskukset on suunniteltu ulkoalueiden, räystäslämmitysten, ajoluiskien, kuormauslaitteiden, kattokaivojen yms. ulkoalueiden sulanapitolämmityksien ohjaamiseen. Anturit SPK/TR -lämpötila-anturi (sis. toimitukseen). SPK/EM -kosteus- ja lämpötila-anturit tilattava erikseen. Maaanturit PST 5010, PST Rännianturit PST 5030, PST Malli SILE- SPK 3 TR Sähkönumero SILE- SPK 9 TR/EM (TR) (EM) SILE- SPK 17 TR/EM (TR) (EM) SILE- SPK 27 TR/EM (TR) (EM) SILE- SPK 42 EM SILE- SPK 72 EM Pääkytkin (nimellisvirta) (1 nap.) 16 A 25 A 32 A 63 A 63 A 125 A Termostaatti TR-700/EM Kontaktori Sulakkeet, ohjaus 10 A Sulakkeet, teho 16 A Vikavirtasuoja 30 ma Ohjauskytkin K-O-A Ohjauskytkin 0-1 kellolle Maksimiteho, kw (N-L) Maksimiteho, kw (L-L) Viikkokello Syöttöjohdon liitin Cu 6 Cu 6 Cu 6 Cu 16 Cu 50/Al 50 Cu 70/Al 70 21

22 SULANAPIDON OHJAUSJÄRJESTELMÄ PST 5000 PST 5000 Sulanapidon ohjausjärjestelmä Sulanapidon ohjausjärjestelmää käytetään mm. ajoluiskien, portaiden, ramppien tasakattojen ja räystäskourujen automaattisen sulatuksen ohjaukseen. Tarkkojen maa-antureiden ansiosta sulanapito käynnistyy välittömästi estääkseen liukastumisia. Käyttämällä sulanapitojärjestelmän kanssa PST ohjauskeskusta, minimoidaan kohteen energiankulutus lämmittämällä alueita vain silloin kun on tarvetta. PST ohjauskeskus tunnistaa antureiden kautta lumi- ja jäätilanteen ja säätää sulanapitojärjestelmää anturitietojen perusteella. PST 5000 yhdistää kahden säätölaitteen toiminnot yhteen laitteeseen. PST 5000 sisältää kaksi täysin erillistä lämmityspiiriä, joilla on kummallakin omat anturit. Ohjauskeskuksessa on myös yhtenäinen anturi ulkolämpötilan mittaamiseen, joka reagoi erittäin nopeasti lämpötilan muutokseen. Laitteessa on myös yksi lähtö hälytystä varten. Etupaneelin led-merkkivalo osoittaa kumpaa lämmityspiiriä kyseisellä hetkellä säädetään. Kummallekin piirille on omat säätöarvot. Vain kieli ja lämpötilan yksikkö on yhteinen molemmille piireille. TEKNISET TIEDOT Käyttöjännite: AC 230 V ±10 %, 50/60 Hz Virrankulutus: 25 VA Käyttölämpötila: C Varastointilämpötila: C Lähdöt: 2 relettä, yksi normaalisti auki / lämmityspiiri Kytkentäteho: AC 250V, 16(4)A Hälytyslähtö: 1 rele vaihtokoskettimella AC 250V, 2(0,8)A Asennus: Vakio DIN-kiskoon (EN ) Mitat: 159 x 90 x 58 mm (45 aukko) Kotelointiluokka:IP 20 EN LCD-näyttö: 2-rivinen, 16-merkkiä Tuloliitännät: Alue A: PST 5010 / PST 5030 Alue A: PST 5020 / PST 5040 Alue B: PST 5010 / PST 5030 Alue B: PST 5020 / PST 5040 Yhteinen: PST 5040 ilma-anturi Sähkönumero Kuvaus Tyyppi OVH ALV 0 % SULANAPIDON OHJAUSKESKUS PST , MAA-ANTURI (JÄÄ/LUMI) PST , MAA-ANTURI (LÄMPÖTILA/KOSTEUS) PST , RÄNNIANTURI (JÄÄ/LUMI) PST , LÄMPÖTILA-ANTURI (ULKOILMA) PST ,70 22

23 SULANAPIDON SÄÄTÖLAITTEET JA TARVIKKEET SULANAPIDON OHJAUSKESKUKSET ETO ja ETR-1550 Ohjauskeskusten toiminta perustuu sekä lämpötilan mittaukseen että kohteeseen kertyvän lumen tai jään samanaikaiseen havaitsemiseen. Lämmitys kytkeytyy päälle vain silloin, kun lämpötila on asetusarvon (0 +5 C) alapuolella, ja kun kohteessa havaitaan kosteutta. Kun lumi tai jää on sulanut, ja sula vesi valunut pois, ohjauskeskus katkaisee lämmityksen kosteustiedon perusteella. Samoin lämpötilan kohoaminen asetusarvon yläpuolelle katkaisee lämmityksen. Keskus voidaan myös ohjelmoida pitämään lämmitystä päällä vielä 1 6 tunnin ajan sulatuksen jälkeen. Ohjaimeen voidaan lisäksi liittää ulkopuolinen ajastin. Lämmitys voidaan myös kytkeä päälle käsin halutuksi ajaksi (0 6 h), jolloin ohjain jättää anturien viestit huomiotta. Ohjainyksikkö asennetaan DIN-kiskoon esim. talon sähkökeskukseen. Ulkoalueiden ja sadevesijärjestelmien sulanapidossa ohjuskeskukseen liitetään sulana pidettävään alueeseen upotettava anturi ETOG-55 tai ETOR-55. Säätöä voidaan vielä tehostaa ulkoilman lämpötilaa mittaavalla ETF-744 -anturilla. ETO on tehokas sulanapidon ohjauskeskus, joka sopii erityisesti isojen ulkoalueiden ja laajojen sadevesiputkistojen sulanapidon ohjaukseeen. Termostaatissa on kaksi erillistä säätöpiiriä, joten sillä voidaan esimerkiksi samanaikaisesti ohjata pihan ja rännien sulanapitoa. Siihen voidaan liittää jopa 11 kw kuorma. ETR on toiminnoiltaan samanlainen ohjauskeskus, joka on tarkoitettu pienten ulkoalueiden tai sadevesiputkistojen sulanapidon ohjaukseen. Termostaatissa on yksi säätöpiiri, joten sillä voidaan ohjata joko pihan ja rännien sulanapitoa. Siihen voidaan liittää max. 3,6 kw kuorma. Sähkönumero Sähkönumero TEKNISET TIEDOT ETR Käyttöjännite 230 V +/- 10 %, 50/60 Hz Relelähtö 16 A, jännitteetön, 3600 W On/off -ero 0,4 C Lämpötilan säätöalue C Jälkilämmitysaika 0 5 tuntia LED-valojen merkitykset: vihreä: - virta on päällä punainen: kosteus kosteutta havaittu punainen: lämpötila ulkolämpötila alle asetetun arvon punainen: rele lämmitys on päällä Virrankulutus 3 VA Ympäröivä lämpötila 0 50 Kotelointi IP20 TEKNISET TIEDOT ETO2 Nimellisjännite 230 V AC +/- 10 %, 50/60 Hz Sisään rakennettu muuntaja 24 V AC, 6 A Kolme ulostulorelettä (pot.vapaa kosketin) 10 A, 10 A, 16 A On/off -ero 0,3 C Lämpötilan säätöalue 0 +5 C Säätöalueen kalibrointi potentiometrillä Sisään rakennettu ajastin pakko-ohjausta varten 1 6 t MOIST CONTROL -asetus asennossa ON kosteus ja lämpötila asennossa OFF lämpötila Ympäristön lämpötila C Kotelointi/pintakotelolla IP20/IP21 Mitat K:90 L:156 S:45 mm 23

24 MAA-ANTURI ETOG-55 RÄYSTÄSANTURI ETOR-55 Tunnistaa kosteutta ja lämpötilaa Asennus ulos maahan Kotelointi IP 68 Ympäristön lämpötila C Mitat K:32, Ø 60 mm Käytetään yhdessä ETF-744/99:llä Sähkönumero Tunnistaa kosteutta Asennus räystäskouruun ja syöksytorveen Kotelointi IP 68 Ympäristön lämpötila C Mitat K:105 L: 45 S:35 mm Sähkönumero ULKOANTURI ETF-744/99 Tunnistaa lämpötilaa Asennus pinta-asennus Ympäristön lämpötila C Mitat K:86 L:45 S:35 mm Sähkönumero EBERLE DTR-E KAKSOISTERMOSTAATTI Kaksitoiminen säädin tarkoitettu ulkoalueiden ja vesikourujen sulanapidon ohjaukseen. Säätimellä pystyy säätämään ohjattavan kuorman ylä- ja alatoiminta-alueen toimimaan ulkolämpötilan ollessa esim. 2 C +2 C TEKNISET TIEDOT Säätöalue Kytkentävirta Kytkentäteho Kytkentäero Suojausluokka Mitat C 16 (4)A / 250 V AC 3,5 kw K IP x 120 x 55 mm Tuotenro ETR/F 1447 A -KAKSOISTERMOSTAATTI Kaksitoiminen elektroninen DIN-kiskoasenteinen säädin tarkoitettu ulkoalueiden ja vesikourujen sulanapidon ohjaukseen. Säätimellä pystyy säätämään ohjattavan kuorman ylä- ja alatoimintaalueen toimimaan ulkolämpötilan ollessa esim C. Mukana erillinen ulkoanturi. TEKNISET TIEDOT Säätöalue C Käyttöjännite 230 V Releulostulo sulkeutuva kosketin 16 A / 250 V Kytkentäteho 3600 W Ulkoanturi ETF-744/99 Kytkentäero 0,4 C Kotelointi IP20 DIN-kiskoasennus 3 moduulipaikkaa Sähkönumero

25 Kokonaisedullisuus Onpa mittayksikkö metri tai kilometri, saat tuotteet tarpeen mukaan. Palvelu sisältyy luonnollisesti hintaan. Näin syntyy vähemmän hävikkiä ja kokonaisratkaisu on edullisempi.

26 Saattolämmitys teollisuuden tiukat vaatimukset täyttäen

27 ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON BSX Johtimet 1,3 mm 2 Itsesäätyvä puolijohdelämpöelementti BSX Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon ja lämmitykseen. Eriste Tinattu kuparisuojapunos Rakenne Fluoro polymeerivaippa (FOJ) tai polyolefiinivaippa (OJ). Johtimet nikkelöityä kuparia. Fluoropolymeerivaippa (FOJ) tai polyolefiinivaippa (OJ) TEKNISET TIEDOT Sähkönumero Tyyppi Nimellisteho W/m +10 C Nimellisjännite 230 V (saatavana myös 110 V) Max. käyttölämpötila 65 C Max lämpötila jännitteettömänä 85 C Min. asennuslämpötila -60 C Min. taivutussäde -15 C 10 mm -60 C 32 mm ATEX-hyväksytty II 2 G/D, e II T5 tai T BSX 3-2 OJ BSX 5-2 OJ BSX 8-2 OJ BSX 10-2 OJ BSX 3-2 FOJ BSX 5-2 FOJ BSX 8-2 FOJ BSX 10-2 FOJ BSX, jännite at VacV Kaapelityyppi Teho + 10 C W/m Käynnistyslämpötila C Lenkin maksimipituus (m) * 16 A 25 A 32 A Watts W/m per Metre BSX BSX BSX BSX Pipe Putken Temperature lämpötila C C BSX BSX BSX BSX * Nimellisjännite 230 V ja virrankatkaisu (C-tyyppi) 27

28 ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON HTSX HTSX Itsesäätyvä kaapeli putkien, tankkien ja säiliöiden sulanapitoon sekä lämmitykseen teollisuuslaitoksissa. Johtimet 1,3 mm 2 Itsesäätyvä puolijohdelämpöelementti ja fluoropolymeerieriste Rakenne Suojapunos ja fluoropolymeerinen vaippa. Johtimet nikkelöityä kuparia. Fluoropolymeerivaippa Tinattu kuparisuojapunos TEKNISET TIEDOT Nimellisjännite 230 V Max. käyttölämpötila 121 C (hetkellinen 215 C) Max lämpötila jännitteettömänä 204 C (hetkellinen 250 C) Min. asennuslämpötila -60 C Min. taivutussäde -15 C 10 mm -60 C 32 mm ATEX-hyväksytty II 2 G/D, e II T3 (HTSX 20 T2) Sähkönumero Tyyppi Nimellisteho W/m +10 C HTSX HTSX HTSX HTSX HTSX HTSX HTSX, jännite at VacV Watts W/m per Meter HTSX 20-2 HTSX 15-2 HTSX 12-2 HTSX 9-2 HTSX 6-2 HTSX Pipe Putken Temperature lämpötila C C Kaapelityyppi Teho +10 C (W/m) Lenkin maksimipituus (m) (käynnistys -20 C) * 16 A 25 A 32 A HTSX HTSX HTSX HTSX HTSX HTSX * Nimellisjännite 230 V ja virrankatkaisu (C-tyyppi) 28

29 ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON VSX Johtimet 2,1 mm 2 VSX Itsesäätyvä kaapeli teollisuuden saattolämmityksiin ja sulanapitoon vaativissa olosuhteissa. Rakenne Suojapunos ja fluoropolymeerinen vaippa. Johtimet nikkelöityä kuparia. Fluoropolymeerivaippa Tinattu kuparisuojapunos Itsesäätyvä puolijohdelämpöelementti ja fluoropolymeerieriste TEKNISET TIEDOT Nimellisjännite 230 V Max. käyttölämpötila 150 C (hetkellinen 232 C) Max. lämpötila jännitteettömänä 204 C (hetkellinen 250 C) Min. asennuslämpötila -60 C Min. taivutussäde -15 C 10 mm -60 C 32 mm ATEX-hyväksytty II 2 G/D, e II T3 Sähkönumero Tyyppi Nimellisteho W/m +10 C VSX VSX VSX VSX VSX, at jännite 230 Vac 230 V Watts W/m per Metre VSX 20-2 VSX 15-2 VSX 10-2 Sähkönro Kaapelityyppi Teho +10 C (W/m) Lenkin maksimipituus (m) -20 C * 16 A 25 A VSX VSX VSX Pipe Putken Temperature lämpötila C VSX VSX * Nimellisjännite 230 V ja virrankatkaisu (C-tyyppi) 29

30 ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON KSX Johtimet 1,3 mm 2 KSX Korkealaatuinen itserajoittuva kaapeli, joka on erityisesti suunniteltu kohteisiin, joissa ongelmana on suuret lämpöhäviöt. Kaapeli soveltuu vaativaan teollisuusympäristöön, jossa ei vaadita höyrypuhalluksenkestoisuutta. Tinattu kuparisuojapunos Itsesäätyvä puolijohdelämpöelementti ja fluoropolymeerieriste Rakenne Suojapunos ja fluoropolymeerinen vaippa. Johtimet nikkelöityä kuparia. Fluoropolymeerivaippa TEKNISET TIEDOT Nimellisjännite 230 V Max. käyttölämpötila 121 C Min. asennuslämpötila -60 C Min. taivutussäde -15 C 10 mm -60 C 32 mm ATEX-hyväksytty II 2 G Ex e II T3 to T6, II 2 D Ex td A21 IP66/ IP67, T200 C to T85 C FM 07ATEX0027 Tuotenumero Tyyppi Nimellisteho W/m +10 C KSX KSX KSX KSX Kaapelityyppi Teho + 10 C W/m Käynnistyslämpötila C Lenkin maksimipituus (m) * 16 A 25 A 32 A KSX KSX KSX KSX * Nimellisjännite 230 V ja virrankatkaisu (C-tyyppi) 30

31 ITSERAJOITTUVAT LÄMMITYSKAAPELIT THERMON KSR-2-OJ KSR-2-OJ Itsesäätyvä 90 W/m Huipputehokas kaapeli esim. portaiden, ovien edustojen ja ajoluiskien sulanapitoon. ATEX-hyväksytty myös vaativiin olosuhteisiin. Taipuisa rakenne. Soveltuu myös betonivaluun asennettavaksi. Sähkönumero Johtimet 1,3 mm 2 Itsesäätyvä puolijohdelämpöelementti ja fluoropolymeerieriste TEKNISET TIEDOT Tinattu kuparisuojapunos Nimellisjännite 230 V Max. käyttölämpötila 121 C Min. asennuslämpötila -60 C Min. taivutussäde 32 mm ATEX-hyväksytty II 2 G/D EEx e II T2, to 04 ATEX X Taipuisa silikonikumi vaippa Jännite 230 V Kaapelilenkin maksimipituus (m) C-tyypin virrankatkaisijalla Kytkentälämpötila C 16 A 25 A 32 A 40 Kaapelityyppi A KSR THERMON The Heat Tracing Specialists 31

32 VAKIO-OHMISET LÄMMITYSKAAPELIT THERMON MIQ MIQ Mineraalieristeinen lämmityskaapeli Korkean lämpötilan magnesiumoksidieriste, saumaton Alloy 825 -vaippa. Maailmanlaajuiset hyväksynnät. Saumaton laserhitsattu liitos Alloy 825. TEKNISET TIEDOT Nimellisjännite 300 ja 600 VAC Nimellisteho enintään 260 W/m Ympäristön lämpötila enintään 600 C Sulanapito ja lämpötilan ylläpito jopa 500 C:ssa ATEX-hyväksytty II 2 G Ex db IIC T1 T6, Ta= C, IP662 II 2 G Ex db eb IIC T1 T6, Ta= C, IP66 II 2 D Ex tb T450 C T85 C, Ta= C FM 09ATEX0054 Saumaton laserhitsattu liitos THERMON TESH TESH Vakio-ohminen, teflon-vaippainen lämpökaapeli, +260 C. Saattolämmityksiin. Kestää kemiallista rasitusta ja korkeita lämpötiloja. Päällysvaippa korroosionkestävä. TEKNISET TIEDOT Max. kuormitettavuus 25 W/m Max. käyttölämpötila 260 C Min. asennuslämpötila -60 C Min. taivutussäde 5 x kaapelin halkaisija ATEX-hyväksytty II 2 G EEx e IIC T2 to T6 LCIE 05 ATEX G135 Tyyppi Resistanssi Ω/m +20 C TESH 2.9 0,0029 TESH 4.4 0,0044 TESH 7 0,0072 TESH 10 0,0010 TESH ,0117 TESH 15 0,015 TESH ,00178 TESH 25 0,025 TESH ,0315 TESH 50 0,050 TESH 65 0,065 TESH 80 0,080 TESH 100 0,100 TESH 150 0,150 TESH 200 0,200 TESH 320 0,320 TESH 380 0,380 TESH 480 0,480 TESH 600 0,600 TESH 700 0,700 TESH 810 0,810 TESH ,000 TESH ,440 TESH ,750 TESH ,000 TESH ,000 TESH ,000 32

33 PST LÄMPÖNAUHA PST ITH LÄMPÖNAUHA Kvartsilasinen PST ITH -lämpönauha jopa +900 C lämpötiloihin. PST ITH soveltuu vaativiin kohteisiin, jossa tarvitaan maksimaalista tehoa ja lämpötiloja. Korkealaatuisesta kvartsilasikuidusta valmistettu rakenne mahdollistaa jopa +900 asteen lämpötilankeston ja mekaanisen lujuuden. ITH-lämpönauhat soveltuvat asennettavaksi kuiviin tiloihin ja niiden ohjaamiseen tulee aina käyttää termostaattiohjausta. TEKNISET TIEDOT Käyttöjännite 230 Vac, 50/60 Hz Max. toimintalämpötila +900 C Max. teho 380 W / m Min. taivutussäde 15 mm Min. asennusväli 5 mm Suojausluokka IP 20 Varastointilämpötila C Alin asennuslämpötila -50 C Leveys 30 mm +/- 10% Paksuus 6 mm +/- 10% Liitosjohdon pituus 0,35 m (Max. lämpötila +450 C) Tuotenumero Kuvaus Pituus (m) Teho (W) Käyttöjännite (Vac) PST ITH -Lämpönauha 0, PST ITH -Lämpönauha 1, PST ITH -Lämpönauha 1, PST ITH -Lämpönauha 2, PST ITH -Lämpönauha 2, PST ITH -Lämpönauha 3, Saatavilla myös räätälöidyillä mitoilla / tehoilla. Kysy lisää! 33

34 THERMON-TERMOSTAATIT SAATTOLÄMMITYS TC 1 Thermon TC 1 -saattolämmitystermostaatti Termostaatit putkistojen saattolämmityksiin. Kiinnitys putken pinnalle putkijalan (XP) ja metallipannan avulla tai seinäasennukseen (WP). TC 1 Sähkönumero Tyyppi Säätöalue Säätötarkkuus Putken max. -lämpötila Anturipituus Suojausluokka Mitat (mm) TC C 4 C 150 C 1,0 m IP x 126 x TC C 4 C 145 C 1,0 m IP x 126 x TC C 10 C 320 C 1,0 m IP x 126 x TC XP C 4 C 150 C 1,0 m IP x 126 x TC XP C 4 C 145 C 1,0 m IP x 126 x 95 TC 2 Thermon TC 2 saatto -lämmitystermostaatti + rajoitin Termostaatit putkistojen / säiliöiden lämmityksen ohjaamiseen paikoissa, joissa tarvitaan rajoitintoimintoa. Saatavana sekä putkijalallisena (XP) että seinäkiinnityksellä (WP). IP65. Tyyppi Säätöalue Säätötarkkuus Max. lämpötila Ohjaus TC2-1-40/XXX C ±4 C 130 C TC /XXX C ±4 C 145 C TC /XXX C ±10 C 320 C Rajoitin TC2-1-XXX/ C ±4 C 145 C TC 2-1-XXX/ C ±10 C 320 C TC 2 *TC /XXX ja TC2-1-XXX/300 eivät ole mahdollisia putkijalallisena. TC-AMBIENT Thermon TC-Ambient Saatavana myös ympäristönlämmön tunnistava vaihtoehto.. KIINNITYSPANNAT Kiinnityspannat (xp) putkijalallisiin malleihin B mm putkiin (Sähkönumero ), B mm putkiin (Sähkönumero ) ja B mm putkiin (Sähkönumero ). TC-Ambient 34

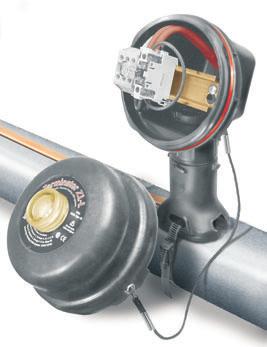

35 TERMINATOR Terminator Suunniteltu ja valmistettu käytettäväksi Thermon kaapeleiden kanssa. Lämpökaapelin päättäminen on helppoa ja luotettavaa. Ominaisuudet ja hyödyt: Lasikuituvahvistettu polymeerirakenne Min. asennuslämpötila -60 C Lämpötilaluokitus +232 C Korroosionkestävä UV-suojattu Iskunkestävä (7 joulea -60 C) Riviliitin asennusystävällisessä paikassa (eteenpäin) Johdotus erittäin helppoa, helppo pääsy riviliittimelle Kiinnitys din-kiskoon klikkaamalla Suunnittelun ja asennustyön helppous Lämpöeristeen yläpuolella, kaapeleiden mittaukset ja tarkistukset helposti Samat liitospakkaukset syötölle, T-haaralle ja loppupäätteelle Läpivientitiiviste 3:lla reiällä Useita kaapelin läpivienti mahdollisuuksia Oma läpivienti (tiiviste) jokaiselle kaapelille Sisäänrakennettu vedonpoisto kaapeleille Maailmanlaajuiset hyväksynnät Sopii käytettäviksi räjähdysvaarallisissa tiloissa Sertifioitu sekä category 2, että category 22 IP 66 Samaa järjestelmää voidaan käyttää kaikissa maanosissa Lukittava kansi Haaroituspala kolmelle kaapelille Innovatiivinen 30 asteen kierrä-lukitse suunnittelu. Ei tarvitse ruuveja. Pyöreä muoto, ei teräviä kulmia (parempi turvallisuus). ZP... Jakorasia, joka sopii käytettäväksi jopa kolmelle lämpökaapelille sekä syöttökaapelille. Sähkönro ZT... Säädettävä termostaatti lämmityksen ohjaamiseen. Sopii myös esiohjaukseksi kontaktorin kautta useille kaapeleille. Sähkönro: , ZT-C , ZT-C , ZT-C , ZT-C

36 Riviliitin suunniteltu siten, että se on suoraan asentajaa kohti ja asennus on mahdollisimman helppo. IP66 jakorasia kiinteällä tiivisteellä helpottaa kannen avaamista ja sulkemista. Helppoa paikantaa ja asentaa putkeen. Putkijalka kiinnitetään putkeen ruostumattomasta teräksestä valmistetulla pannalla. Seinäasenteinen versio myös saatavilla. Jakorasian kansi on kiinnitetty rasiaan, joka myös helpottaa asennustyötä. ZL... Merkkivalollinen jakorasia näyttää milloin lämmityskaapelilla on jännite. (Sähkönro ) Beacon... Merkkivalollinen loppupääte. Saatavana vihreillä (Sähkönro ) tai punaisilla led-valoilla (Sähkönro ). ZS (T-Haara) tai ZE (loppupääte)... valmistettu siten, että kaapeleiden päät ovat eristeen ulkopuolella, joten mittaukset on helppo suorittaa. Sähkönro

37 LIITOSTARVIKKEET TEOLLISUUDEN SOVELLUKSIIN Sähkönro Tuote Tuotekuvaus TAPE FT-1 H Lämmönkestävä teippi, 12 mm x 33 m, max. lämpötila 260 C ALUMIINITEIPPI Kiinnitysteippi, alumiinia, 50 mm x 50 m, max. lämpötila 150 C SIDEVERKKO Kaapeleiden asennuksiin, ruostumatonta terästä, 50 mm x 10 m PETK-1 Loppupääte- ja rasiapakkaus, RSX-, BSX-, VSX- sekä KSR-2 -kaapeleille. ATEX-hyväksytty PETK-2 Loppupääte- ja rasiapakkaus, KSX- ja HTSX-kaapeleille. ATEX-hyväksytty PETK-3 Loppupääte- ja rasiapakkaus, FP- ja HTP-kaapeleille. ATEX-hyväksytty PETK-5 Rasiapakkaus, TESH-kaapelille. ATEX-hyväksytty - JATKOPAKKAUS, TEFLON Lämmönkestävä HTSX, BSX, SRL, SRM-E B-4 BANDING Kiinnityspanta, RST, B-4, kytkentä- ja loppupääterasioiden kiinnitämiseen, max. putkenhalkaisija 100 mm B-10 BANDING Kiinnityspanta, RST, B-10, kytkentä- ja loppupääterasioiden kiinnitämiseen, max. putkenhalkaisija 250 mm B-21 BANDING Kiinnityspanta, RST, B-21, kytkentä- ja loppupääterasioiden kiinnitämiseen, max. putkenhalkaisija 530 mm M25-SXS-EXE Läpivienti, JBK-0-M25-kytkentärasioihin, KSX, HTSX- ja FP-kaapeleille, ATEX-hyväksytty M25-SXM-EXE Läpivienti, JBK-0-M25-kytkentärasioihin, BSX-kaapelille, ATEX-hyväksytty M25-PWR-EXEE Läpivienti, M25-kierteellä, syöttökaapelille, ATEX-hyväksytty M25-B-EXE Läpivientitulppa (sokea), M25-kierteellä, ATEX-hyväksytty - IEK-SxS Eristeen läpivienti HTSX - IEK-SxM Eristeen läpivienti BSX - SCTK-1 Haaroitus rasian ulkopuolella BSX, VSX - SCTK-2 Haaroitus rasian ulkopuolella HTSX - SCTK-3 Haaroitus rasian ulkopuolella FP, HPT - TERMINATOR LN-TOOL Työkalu Terminator-asennuksiin - VAROITUSTARRA ENG Varoitustarra saattolämmityksiin SCTK IEK-SX M25-SX-Ex 37

38 JAKORASIAT Thermon JB-K-0 Ex 4xM25 jakorasia Kytkentärasia Thermon JB-K-0 4xM25-Ex soveltuu BSX/RSX/KSX/TSX/HTSX/VSX ja HPT lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa yhdessä PETK päätepakkauksen sekä läpivientisarjan kanssa. Atex hyväksytty. Suojausluokka IP66 Atex hyväksytty e T6/T4 4 x M25 läpimenoaukko (läpiviennit ja tulpat saatavissa erikseen) 4 x 6 mm² riviliitinterminaalit syötölle/kuormalle + 2 x 6 mm² maadoitusterminaalit Max. jännite 750 Vac Mitat: 126 x 126 x 95 mm. Sähkönumero Kuvaus Tyyppi Thermon JB-K kytkentärasia JB-K-0 4xM25-Ex Thermon JB-K-0 4xM25-IND jakorasia Kytkentärasia Thermon JB-K-0 4xM25-IND soveltuu BSX/RSX/KSX/TSX/HTSX/VSX ja HPT lämpökaapeleiden syöttö- tai jakorasiaksi eristeen ulkopuolisessa asennuksessa yhdessä PETK päätepakkauksen sekä läpivientisarjan kanssa. Suojausluokka IP66 4 x M25 läpimeno (läpiviennit ja tulpat saatavissa erikseen) 4 x 6 mm² riviliitinterminaalit syötölle/kuormalle + 2 x 6 mm² maadoitusterminaalit Max. jännite 750 Vac Mitat: 126 x 126 x 95 mm Tuotekoodi Kuvaus Tyyppi Thermon JB-K kytkentärasia JB-K-0 4xM25-IND 38

39 LÄMPÖTILAN MITTAUS ANTURIT Jos lämpötilan mittaus ja kontrolointi on sinulle tärkeää, niin me Pistesarjoissa pystymme tarjoamaan kattavan valikoiman korkealaatuisia antureita tarvikkeineen. Pt100 lämpötila-anturi muovikotelolla Pt 100 6mm:n lämpötila-anturi varustettuna muovisella kytkentäkotelolla, kotelossa M20x1,5 kaapeliläpivienti ANTURI Tyyppi Toleranssi DIN IEC 751 Käyttölämpötila-alue Holkin materiaali Holkin mitat Kaapelin materiaali Silikoni Pituus KOTELO IP- luokka Materiaali Väri Mitat L/S/K Läpiviennit Riviliittimet Tuotekoodi PSTW-KAAPELI-6/ /SIL-4-A, 2m PSTW-KAAPELI-6/ /SIL-4-A, 5m Pt100 4-johdin kytkennällä +/- 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) C AISI 316L 6/60 mm +180 C 2000 mm tai 5000mm PSMKS S IP66 Polystyreeni Harmaa 65x65x57 1 kpl M16x1,5 ja 1kpl M20x1,5 4 kpl pienoisriviliittimiä 0,5 4 mm^2 Nimi PSTW-KAAPELI-6/ /SIL-4-A, 2m PSTW-KAAPELI-6/ /SIL-4-A, 5m PSTW-KAAPELI-6/ /SIL-4-A +PSMKS S PSTW-KAAPELI-6/ /SIL-4-A +PSMKS S anturi anturi anturi + kotelo anturi + kotelo 39

40 LÄMPÖTILAN MITTAUS ANTURIT Pt100 lämpötila-anturi 4-20mA lähettimellä räjähdysvaarallisiin tiloihin 0, 1, 2, 20, 21 ja 22. EXi -piiriin. Lähetin voidaan asentaa EX-alueille 0, 1, 2, 20, 21 ja 22. Voidaan asentaa myös turvalliselle alueelle. Kaikissa tapauksissa syöttöjännite / lähtöviesti täytyy suojata erillisellä EX-suojauksella ko. sovelluksen mukaan. Suojauksessa voidaan käyttää esimerkiksi EX-erotinta 5104B. ANTURI Tyyppi Toleranssi DIN IEC 751 Käyttölämpötila-alue Holkin materiaali Holkin mitat Kaapelin materiaali Silikoni Pituus LÄHETIN EX hyväksynnät lämpötilaluokat ATEX tilaluokkiin Mittausalue KOTELO Materiaali Väri Mitat L/K/S Läpiviennit PSTW-KAAPELI-6/ /SIL-3-A, 2m PSTW-KAAPELI-6/ /SIL-3-A, 5m Pt100 3-johdin kytkennällä +/- 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) C AISI 316L 6/60 mm +180 C 2000 mm tai 5000mm PS5333 D 2-johdin lämpötilalähetin KEMA 03ATEX1535 II 1 G Ex ia IIC T4 tai T6 II 1 D Ex iad (T1...T4) 85 C (T5...T6) 60 C 0, 1, 2, 20, 21 ja 22 ohjelmoidaan haluttuun lämpötila-alueeseen PSAK886 1XM20+1XM16 IP68 alumiini harmaa 80x75x57 1 kpl M16x1,5 ja 1kpl. M20x1,5 (sininen) Pt mm:n lämpötila-anturi, joka on kytketty 4-20 ma lähettimeen. Lähetin asennettuna alumiinikoteloon, kotelossa sininen M20x1,5 kaapeliläpivienti. Tuotekoodi Nimi PSTW-KAAPELI-6/ /SIL-3-A+ PS5333+ PSAK886 anturi + kotelo + lähetin PSTW-KAAPELI-6/ /SIL-3-A+ PS5333+ PSAK886 anturi + kotelo + lähetin PSTW-EX-EROTIN-5104B erotin 40

41 LÄMPÖTILAN MITTAUS ANTURIT Pt100 mineraalieristeinen, metallivaippainen lämpötila-anturi muovikotelolla saattolämmitysten mittaamiseen Räjähdysvaarallisiin tiloihin 1, 2, 21 ja 22. ANTURI (t) Tyyppi Toleranssi DIN IEC 751 Käyttölämpötila-alue Suojavaipan materiaali Halkaisija Pituus johdinten materiaali johdinten pituus EX hyväksyntä Suojausluokka KOTELO koko Riviliittimet Materiaali Kaapeliläpivienti EX hyväksyntät Suojausluokka PSTWT-MI-302-3/ /FEP-4J-KLA-EX PSTWT-MI-302-6/ /FEP-4J-KLA-EX Pt100 4-johdin kytkennällä +/- 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) C AISI 316L 3 tai 6 mm:ä 1000 mm FEP eristeinen 200 mm VTT 05 ATEX 024X II 2 GD Ex e II T1-T6 Ex td A21 IP66 T60 C Tamb: / 550 C 155x155x90 mm 15 kpl 2,5 mm^2 ja 2 kpl PE 6 mm^2 lasivahvistettu polyesteri M25x1,5 Sira 99ATEX3173 II 2 G D EEx e II T6 (Ta = -65 C to +40 C, +55 C, +60 C or +65 C) EEx e II T4 (Ta = -65 C to +90 C) Yksi / kaksi 3:n tai 6 mm:n mineraalieristeinen, metallivaippainen Pt 100 lämpötila-anturi varustettu muovisella kytkentäkotelolla. Kotelossa M25x1,5 kaapeliläpivienti. Tuotekoodi Nimi PSTWT-MI SAATTOANTURI 1XPT100, 6/1000 MM PSTWT-MI SAATTOANTURI 2XPT100, 6/1000 MM PSTWT-MI SAATTOANTURI 1XPT100, 3/1000 MM PSTWT-MI SAATTOANTURI 2XPT100, 3/1000 MM anturi + kotelo anturi + kotelo anturi + kotelo anturi + kotelo Tuotekoodi Nimi PSTWT-MI-302-3/ /FEP-4J-KLA-EX PSTWT-MI-302-6/ /FEP-4J-KLA-EX anturi anturi 41

42 LÄMPÖTILAN MITTAUS ANTURIT EXe hyväksytty 6 mm:n Pt 100 lämpötila-anturi varustettu muovisella kytkentäkotelolla, Kotelossa M20x1,5 kaapeliläpivienti. Räjähdysvaarallisiin tiloihin 1, 2, 21 ja 22. ATEX hyväksytty Pt100 lämpötila-anturi muovikotelolla ANTURI Tyyppi Toleranssi DIN IEC 751 Käyttölämpötila-alue Holkin materiaali Holkin mitat Kaapelin materiaali Pituus EX hyväksynnät Suojausluokka KOTELO Materiaali Väri Mitat Läpiviennit Liittimet EX hyväksynnät Suojausluokka PSTWT-KAAPELI-6/ /TDT-4-A-EX, 2m PSTWT-KAAPELI-6/ /TDT-4-A-EX, 5m Pt100 4-johdin kytkennällä t+/- 0,15 + 0,002 x t, t=lämpötila C (lämpötila-alueella C) C AISI 316L 6/60 mm FEP eristeinen häiriösuojattu kaapeli (+200 C) 2000 mm tai 5000mm VTT 14 ATEX 004X, IECEx VTT X tii 2 G Ex e IIC T6...T3 Gb II 2 D Ex tb IIIC T60 C...T200 C Db KYTKENTÄKOTELO PSFF00 IP65 lasivahvennettu polyesteri Harmaa 75x75x45 M20x1,5 4+1 kpl pilariruuviliittimiä < 4 mm^2 PTB 08 ATEX 1061, IECEx PTB x II 2G EX e II T6 Tuotekoodi Nimi PSTWT-KAAPELI-6/ /TDT-4-A-EX+PSFF00 anturi + kotelo PSTWT-KAAPELI-6/ /TDT-4-A-EX+PSFF00 anturi + kotelo Tuotekoodi Nimi PSTWT-KAAPELI-6/ /TDT-4-A-EX, 2m PSTWT-KAAPELI-6/ /TDT-4-A-EX, 5m anturi anturi 42

43 THERMON-NÄYTELINJAPAKETIT SÄHKÖLÄMMITTEISET NÄYTELINJAPAKETIT SULANAPITOON JA LÄMPÖTILAN YLLÄPITOON. SOVELLUKSIA OVAT MM. IMPULSSI-, NÄYTE- JA PROSESSILINJAT. ASIAKKAAN TARPEISIIN MUKAUTETUT JATKUVIIN MITTAUKSIIN PERUSTUVAT MENETELMÄT JA ANALYSAATTORINIPUT. TubeTrace SE/ME Hyväksytty käytettäväksi tavanomaisilla (ei-luokitelluilla) alueilla ja räjähdysvaarallisissa ympäristöissä ATEX-direktiivin ja IECEx Schemen mukaisesti. TubeTrace, jossa on HTSX itsesäätyvä lämmityskaapeli. Käytetään höyrypurkausten lämpötilalle altistuvissa paikoissa. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 250 C TubeTrace, jossa on itsesäätyvä BSX-lämmityskaapeli Käytetään veden sulanapitoon ja matalan lämpötilan ylläpitoon. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 85 C TubeTrace, jossa on itsesäätyvä VSX-lämmityskaapeli. Käytetään paikoissa, joissa korkean lämpötilan altistus on tärkeää. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 250 C TubeTrace, jossa on tehoa rajoittava HPT -lämmityskaapeli Määrämittaan katkaistava saattolämmitys korkean lämpötilan ylläpitoon. Käytetään myös sulanapitoon paikoissa, joissa korkean lämpötilan kestoisuus on tärkeää. Tehoa rajoittavat HPT-kaapelit ovat paras valinta enintään 204 C:n lämpötilan ylläpitoon. Putken lämpötila-alue: C Ympäristön lämpötila enintään: 260 C Saatavana ovat myös seuraavat: TubeTrace, jossa on mineraalieristeinen MIQ-lämmityskaapeli TubeTrace, jossa on rinnakkainen vakiometritehoinen FP-lämmityskaapeli Monissa analysaattorisovelluksissa on erikoisputkivaatimuksia. Thermon voi toimittaa ne kaikki instrumentti-putkinipuissa. Esimerkkejä saatavilla olevista putkimateriaaleista ja -pinnoitteista: Fluoropolymeeriputki, ruostumaton teräs 316 ja 304, hitsattu tai saumaton, Monel*, titaani, Inconel* 825 ja Alloy 20 ovat kaikki heti saatavilla. Erikseen on tilattavissa ruostumattomia teräsputkia myös sähkökiillotettuina (EP), kemiallisesti passivoituina (CP) ja varustettuina performance coating -pinnoitteilla, kuten SilcoNertillä* Kaksoiskerrosputket tai moninkertaiset putkimateriaalit voidaan toimittaa niputettuina. Eristämätön (NI) (ja lämmittämätön) nippu Muita TubeTrace-tarvikkeita: Lisäjohtimet Lämmittämättömät putket Tehdasasennetut lämpötila-anturit Erikoismerkinnät ja -tunnisteet tarvittaessa *Monel ja Inconel ovat Inco Alloys International., Inc:n tavaramerkkejä. SilcoTek-tuotenimi oli aiemmin Restek Performance Coatingsin yksikkö. SilcoNert 1000 korvaa Silcosteelin. SilcoNert 2000 korvaa Sulfinertin/Siltekin. Tarvikkeet, termostaatit yms. lisäosat: kts. 43

44 ITSERAJOITTUVAT LÄMMITYSKAAPELIT TEOLLISUUSKAAPELIT SRL 3/5/8/10 on korkealuokkainen itserajoittuva lämpökaapeli lähinnä teollisuuden saattolämmityksiin matalissa lämmitystiloissa. SRL on ATEX-hyväksytty asennettavaksi luokan II 2 G/D EExe II T5 mukaisille räjähdysvaarallisille alueille. Kumpaakin kaapelityyppiä toimitetaan joko kelatavarana tai halutun mittaisena lenkkinä, jolloin kaapeliin tehdään tarvittavan mittainen kylmäpää ja loppupääte. Kaapeleita valmistetaan teflonvaipalla (CT), termomuovivaipalla (CR). Jännite 230 V Teho (10 C) W/m Maksimilämpötila: - jännitteellisenä max. 65 C - ilman jännitettä max. 85 C Mitat 11,1 x 4,7 mm Asennuslämpötila min. -30 C Taivutussäde min. 40 mm SRME 5/8/10/15/20 on laadukas itserajoittuva lämmityskaapeli, joka kestää korkeita lämpötiloja. Se on tarkoitettu erityisesti teollisuuden saattolämmityksiin korkeissa lämpötiloissa. SRME sopii asennettavaksi myös putkistoihin, joita puhdistetaan höyrypuhalluksella. SRME on ATEX-hyväksytty luokan II 2 G/D EExe II T4/T3 mukaisille räjähdysvaarallisille alueille. Jännite 230 V Teho (10 C) W/m Maksimilämpötila: - jännitteellisenä max. 150 C - ilman jännitettä max. 215 C Mitat 14,6 x 5,2 mm Asennuslämpötila min. -30 C Taivutussäde min. 40 mm Sähkönumero Tyyppi Teho (W/m) Max. pituus 10A (m) Max. pituus 16 A (m) SRL 5-2 CR SRL 8-2 CR SRL 10-2 CR SRL 3-2 CT SRL 5-2 CT SRL 8-2 CT SRL 10-2 CT SRME 5-2 CT SRME 8-2 CT SRME 10-2 CT SRME 15-2 CT SRME 20-2 CT

45 Asiantuntemus Asiantuntijoiltamme saat osaamisen ja ongelmanratkaisukyvyn. Voit aina luottaa, että valitsemme yhdessä oikeat tuotteet tarpeisiisi.

46 KONVEKTIOLÄMMITTIMET Chromalox RIA2 RIA2 Konvektiolämmitin räjähdysvaarallisille alueille ATEX II 2 G Ex d II C T1 T6 sertifioitu lattia-asennuksella 304 ruostumaton teräselementti ja alumiinilaipat IP V 1-vaiheinen ja 400V 3-vaiheinen, riippuen lämpötilaluokasta ja pituudesta. Mallit sekä sisäpuolisella säädöllä (RIA2T), ulkopuolisella säädöllä (RIA2TD) ja ilman termostaattia (RIA2). Huom. Johdotettu 400 V/3-vaihe, l max: 27 A 230 V 1-vaihe (16 A 230 V 1-vaihe termostaatilla). Pituus (mm) Paino (kg) Lämpöluokka T6 T5 T4 T3 T2 300 W (RIA2*003/3/T6) 450 W (RIA2*004/3/T6) 650 W (RIA2*006/3/T6) 300 W (RIA2*003/3/T5) 500 W (RIA2*005/3/T5) 750 W (RIA2*007/3/T5) 1000 W (RIA2*010/3/T5) 600 W (RIA2*006/3/T4) 900 W (RIA2*009/3/T4) 1300 W (RIA2*013/3/T4) 1800 W (RIA2*018/3/T4) 250W (RIA2*002/3/T3) 1200 W** (RIA2*012/3/T3) 1900 W** (RIA2*019/3/T3) 2800 W** (RIA2*028/3/T3) 3900 W (RIA2*039/3/T3) 450 W (RIA2*004/3/T2) 2150 W (RIA2*021/3/T2) 3400 W (RIA2*034/3/T2) 5000 W (RIA2*050/3/T2) ** Varastoitavat mallit: RIA2TD-012/3/T3 (Sähkönumero ) RIA2TD-019/3/T3 (Sähkönumero ) RIA2TD-028/3/T3 (Sähkönumero ) Lisää mallityyppiin: T = sisäpuoleinen säädin IP65 tai TD = ulkopuoleinen säädin IP65 Tarvikkeet: Asennuspakkaus seinäkiinnitykseen: RIA2 PMR. Chromalox CAW CAW Konvektiolämmitin räjähdysvaarallisille alueille Suunniteltu erityisesti tiloihin, joissa kaasua tai pölyä. ATEX II 2GD - Ex e II T3, Ex td A21 IP66 T190 C Kevyt, ruostumaton teräsrunko, lattia- tai seinäkiinnitys (vaakasuoraan) IP66 Tyypillisiä käyttökohteita: lentokonehallit, polttoainealueet, instrumentointitilat, kemiantehtaat, offshore-asennukset ja jäätymisen ehkäisy Sähkönumero Tyyppi Teho (W) Jännite (V) Pituus A (mm) Leveys B (mm) Korkeus C (mm) Paino (kg) CAW CAW CAW CAW CAW

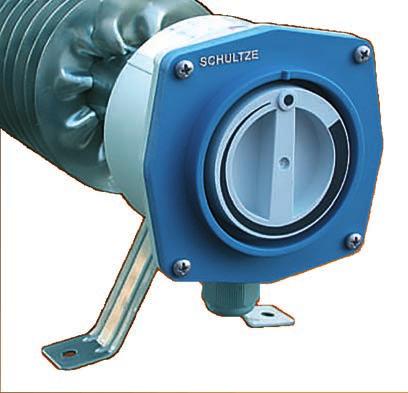

47 ERIKOISLÄMMITTIMET Laippa- ja putkilämmittimet SCHULTZE -LAIPPALÄMMITTIMET SCHULTZE-laippalämmittimet on suunniteltu erityisesti teollisuuden vaativiin oloihin. Niiden tiiviysluokka on IP 66 / 67, joten ne voi pestä painevedellä. Lämmittimien laipat on valmistettu ruostumattomasta teräksestä, joten ne kestävät erinomaisesti korroosiota. SCHULTZE-lämmittimiä on saatavana myös ilman laippoja (putkilämmittimet) sekä ATEX-hyväksyttyinä malleina räjähdysvaarallisille alueille. KÄYTTÖKOHTEET Laippalämmittimet sopivat etenkin sellaisiin olosuhteisiin, joissa puhtaus on tärkeää, kuten elintarviketeollisuus, maatalouden lämmitystarpeet jne. Ne sopivat myös korroosiolle alttiisiin ja kosteisiin tiloihin. LÄMPÖTILA-ALUEET Laippalämmittimet sopivat monenlaisiin kohteisiin. Perusmallien pintalämpötila on n. 200 C. Paloarkoihin tiloihin on saatavana lämmittimiä, joiden pintalämpötila on max. 115 C, ja RiRo-fa -mallien lämpötila ei ylitä 85 C. OHJAUS Laippalämmittimiä on saatavana sekä sisäänrakennetulla termostaatilla (RiRo-a/-fa/-nta, säätöalue C) että ilman säätöä, jolloin lämmitystä ohjataan ulkoisella termostaatilla (RiRou/-nt). RiRo-u ASENNUS Laippalämmittimien mukana toimitetaan jalat, joiden avulla ne voidaan helposti asentaa joko seinälle tai lattialle. Laippalämmittimiin (pituudet mm) on myös saatavana helposti asennettava suojaverkko, joka vähentää onnettomuusriskiä ja suojaa samalla lämmitintä. Suojaverkko RiRo-fa/-nt/-nta 47

48 ERIKOISLÄMMITTIMET Laippa- ja putkilämmittimet Sähkönumero Tyyppi RiRo-laippalämmittimet, max. 240 C (pintalämpötila) Lämpötila ( C) Teho (W) Jännite (V) Pituus (mm) OVH ALV 0 % RIRO-u 500 W , RiRo-u 1000 W / , RiRo-u 1500 W / , RiRo-u 2000 W / , RiRo-u 3000 W / , RiRo-u 4000 W , RiRo-a 500 W , RiRo-a 1000 W , RiRo-a 1500 W , RiRo-a 2000 W , RiRo-a 3000 W ,00 RiRo-laippalämmittimet, max. 115 C RiRo-fa 600 W / , RiRo-fa 935 W / , RiRo-fa 1200 W / ,80 RiRo-laippalämmittimet, max. 85 C RiRo-nt 500 W , RiRo-nt 800 W , RiRo-nt 1000 W , RiRo-nta 500 W , RiRo-nta 800 W , Riro-nta 1000 W ,70 Suojaverkot RiRo K 500 W suojaverkko (RiRo-u/-a 500) 279, RiRo K 1000 suojaverkko (RiRo-u/-s/-a 1000) 304, RiRo K 1500 suojaverkko (RiRo-u/-s/-a 1500) 328, RiRo K 2000 suojaverkko (RiRo-u/-s/-a 2000) 359, RiRo K 3000 suojaverkko (RiRo-u/-s/-a 3000) 430,50 48

49 NIPRO-KAMPALÄMMITTIMET NIPRO-kampalämmittimet ovat vankkarakenteisia erikoislämmittimiä vaativiin kohteisiin. Niitä voidaan käyttää asuntojen kosteissa tiloissa, autotalleissa, työpajoissa, teollisuuden tiloissa yms. Kampalämmittimissä on aina tehonvalintakytkin, termostaatti ja turvallinen ylikuumenemissuoja. Tehonvalinnan portaat ovat 1/4, 1/3, 2/3 ja 1/1. Pienten ulkomittojensa ansiosta NIPRO-kampalämmittimet on helppo sijoittaa ahtaisiinkin paikkoihin. IP44rakenne mahdollistaa kampalämmittimen käytön kosteissa tiloissa. Tehonvalintavaihtoehdot kytkimellä: 1/3, 2/3, 1/1 DC 1/4, 1/3, 2/3, 1/1 AC Suojausluokka: IP 44 RVT KÄYTTÖKOHTEET Kestävän ja tiiviin rakenteen ansiosta soveltuu useaan erinlaiseen kohteeseen, missä vaaditaan mekaanista kestävyyttä ja roiskevesitiiviyttä. Lämmittimillä laivaluokitus. 49 Tuotekoodi Tyyppi Teho (W) S2IU A Paino (kg) OVH ALV 0 % ,0 268,30 L Mitat S2IU ,0 272, S2IU ,0 318, S2IU ,0 351, S2IU ,0 363, S2IU ,5 437, S2IU ,5 448,80

50 LÄMMITYSELEMENTIT Chromalox PCM PCM muotoutuva lämmityselementti Käyttölämpötila aina 600 C asti Max. lämpötila 700 C (hetkellisesti jännitteettömänä) Min. asennuslämpötila -60 C Huom. Asennettaessa varmistettava, että lämmityskaapelin puoli elementistä on lämmitettävää pintaa vasten koko matkalta (lämpösiirtymä). Säiliöihin, suppiloihin, reaktoreihin jne. Mineraalivaippainen kaapeli ruostumaton teräs- tai kuparinikkelivaipalla asennettuna ruostumattomasta teräksestä olevaan verkkoon Kestää erinomaisesti kemikaaleja, lämpöä ja kosteutta Erittäin kestävä Max. koko 1,0 m x 5,0 m (valmistetaan aina asiakkaan mittojen mukaisesti) Max. teho 6,0 k W/m² (käyttölämpötilan mukaan) Saatavana myös lämpöanturilla 50

51 LÄMMITYSELEMENTIT PST HOL PST HOL SILIKONILÄMMITIN PST HOL Silikonilämmittimet ovat tehokkaita lämmityselementtejä vaativaan käyttöön. Silikonilämmitin on oikea valinta kun halutaan tarkkaa ja erittäin nopeaa lämmitystä tai sulanapitoa kohteeseen. Kovaa teollisuuskäyttöä kestävän silikonilämmittimen pieni terminen massa mahdollistaa erittäin nopean lämmönjohtumisen lämmitettävään materiaaliin. Pienen termisen massan ansiosta myös reagointi lämpötilan muutokseen on lähes välitön. Silikoninen rakenne mahdollistaa laajan lämpötila-alueen: C, (Erikoistilauksesta +260 C). Laajan lämpötila-aluuen lisäksi silikonin sähköiset ominaisuudet tekevät asennuksen helpoksi lähes kaikkiin ympäristöihin. Lämmittimien kiinnitykseen on valittavissa itseliimautuva pinta, kiinnityskoukut, velcro-tarra tai magneettinen kiinnitys. Huom! itseliimautuva kiinnityspinta vakiona. (Max C) Silikonilämmittimiä voidaan käyttää lähes minkä tahansa termostaatin tai lämpötilanrajoittimen kanssa. Lämmittimiin on saatavana valmiiksi asennettuna sisäinen lämpötilanrajoitin tai termostaatti haluttuun lämpötilaan. (+30 C C). Sulanapitokäyttöön voidaan valita esimerkiksi kiinteä termostaatti joka pitää lämmityksen päällä vain lämpötila-alueella -5 C...+5 C. Helppo asentaa Kestävä ja tehokas UL / VDE hyväksynnät ISO9001:2008 Räätälöitävissä mittojen mukaan Toimitetaan halutulla lämpötilanrajoituksella tai termostaatilla Saatavilla erilaisia kiinnitystapoja (vakiona liimapinta) Laaja lämpötila-alue: C (Erikoistilauksesta jopa +260 C) Esimerkkejä vakiomitoista: 240V versiot Tyyppi Koko (mm) Teho (W) HOL x HOL x HOL x HOL x HOL x HOL x HOL x HOL x V versiot Tyyppi Koko (mm) Teho (W) HOL x 50 1,25 HOL x 50 2,5 HOL x 75 3,75 HOL x HOL x 150 7,5 HOL x 100 7,5 HOL x HOL x HOL x HOL x HOL x HOL x HOL009 pyöreä 50 mm halkaisija 2 HOL023 pyöreä 75 mm halkaisija 4 HOL024 pyöreä 100 mm halkaisija 8 51

52 Laadukas valikoima Alan parhaiden tuotteiden lisäksi tarjoamme suunnittelupalvelun ja räätälöintimahdollisuudet. Valikoimamme vastaa aina asiakastarpeeseen!

53 PST-BETONINKOVETUSKAAPELI PST BET -lämmityskaapelielementit on tarkoitettu vain betonivalujen kovettamiseen/kuivattamiseen. Ehkäisee valun jäätymisen ja nopeuttaa betonin kuivumista. Jälkikäteen voidaan rakennuksen runkoa kuivattaa tehokkaasti kytkemällä uudestaan jännitteiseksi, mikäli syöttökaapeleita ei leikata poikki. TUOTETIEDOT Kaksijohtiminen lämmityskaapeli, sis. 2 m pistotulpallisen kylmänpään KÄYTTÖKOHTEET Betonivalun kovettaminen, kuivattaminen ja lämpimänäpito Asennus vain palamattomia rakenteita vasten sähköturvallisuusmääräysten mukaisesti HUOM! VALMISTAMME ERIKOISMITTAISET KAAPELIT ASIAKKAAN TARPEEN MUKAAN. TOIMITUS JOPA SEURAAVAKSI PÄIVÄKSI! Sähkönumero Tyyppi Koko Teho (W) OVH ALV 0 % Betoninkovetuskaapeli BET 3,3/130 3,3 m , Betoninkovetuskaapeli BET 10/ m , Betoninkovetuskaapeli BET 20/ m , Betoninkovetuskaapeli BET 35/ m , Betoninkovetuskaapeli BET 55/ m , Betoninkovetuskaapeli BET 85/ m , Betoninkovetusmatto BET 5,8/1400 5,8 m 2 (lev. 0,95 x 5,8 m) , Betoninkovetusmatto BET 9,2/2200 9,2 m 2 (lev. 0,95 x 9,2 m) , Betoninkovetusmatto BET 14,2/ ,2 m 2 (lev. 0,95 x 14,2 m) ,00 53

54 PST-ROUTAMATTO TILAPÄISEEN LÄMMITTÄMISEEN JA SULATTAMISEEN Routamatto PST 950 on valmistettu kestävästä PVC-kankaasta, jonka ansiosta se kestää kovaa kulutusta ja sen käyttöikä on erittäin pitkä. Routamatto on varustettu ylilämpösuojalla/ termostaatilla, joten käyttö on turvallista ja helppoa, koska ylilämpiämisen vaaraa ei ole. PST 950 -routamatossa on käytetty erittäin tehokasta solukumieristettä, jonka ansiosta routamaton sulatuskyky on paras mahdollinen. Routamatto on varustettu pistotulpallisella (shuco) kiintojohdolla, jonka pituus on kaksi metriä. Näin ollen verkkoon kytkeminen on erittäin helppoa ja nopeaa. PST 950 -routamatto on varustettu varastoinnin ja kuljetuksen helpottamiseksi lukollisilla sidontavöillä, jolloin matto pysyy rullalla eikä lähde itsestään aukeamaan. Matto on varustettu myös purjerenkailla, joiden avulla matto voidaan kiinnittää paikoilleen vaativissa kohteissa. KÄYTTÖKOHTEET PST 950 -routamaton yleiset käyttökohteet ovat roudan sulattaminen ja maan sulanapito sekä erilaisten rakennelmien sulatus/ lämmitys. Maa-alueet, betonirakennelmat, erilaiset säiliöt, putket ja hautapaikat. HUOM! SAATAVANA MYÖS ERIKOISMITOILLA. Tuotenumero Tyyppi Pituus (m) Leveys (m) Teho (W) OVH ALV Routamatto PST 950 2,85 1, ,0 54

55 PST-KONTTILÄMMITIN PST 2000 PST konttilämmitin on suunniteltu lämmittämään 1000 l konteissa säilytettäviä jäätyviä/hyytyviä nesteitä. Eristetyn rakenteensa ansiosta PST-konttilämmitin on tehokas ja taloudellinen. Lisävarusteena on saatavissa eristetty kansi. Ominaisuudet Kestävä polyesteri/teflonrakenne Kaksi 1000 W lämmityspiiriä Lämpöeristetty Säädettävä hihnakiinnitys pikalukoilla Sisältää termostaatin C tai C säätöalueella Mittatilauksena muita kokoja 3 m virtajohto, IP40-suojaus Käyttöjännite 230 VAC + Lisävarusteena on saatavissa eristetty kansi Toimitusmyyntituote, pyydä tarjous! TYNNYRILÄMMITIN Tuote sopii erinomaisesti muurausveden sulanapitoon tai vastaaviin kohteisiin, missä halutaan pitää neste tietyn lämpöisenä. Tuote sisältää vastussauvan, säätimen ja pistotulpallisen kiintojohdon. TEKNISET TIEDOT 55 Kokonaismitta: 800 mm josta viimeisen 400 mm on oltava vedessä (ei kuivakäyttö) Teho: 1500 w Kytkentäjännite: 230 V Säätöalue: C Kiintojohto: 0,5 m Suojausluokka: IP 67 Sähkönumero LVI-numero Kuvaus OVH ALV 0 % Tyynyrilämmitin 177,00

56 PST-KUIVAUSLÄMMITIN RAKENTEIDEN MATALALÄMPÖKUIVAUSLÄMMITTIMET PST-kuivauslämmitintä käytetään pääasiallisesti rakenteiden kuivaamiseen, erilaiset lattiat yms. Tyypillisimmät käyttökohteet ovat vesivahingon jälkeiset kuivaustyöt. Kuivauslämmitintä valmistetaan kolmea eri kokoa. Kuivauslämmitin on varustettu laidoilla sekä kantokahvoilla, jotta sekä varastointi (pinottavissa päällekkäin) että siirtely on mahdollisimman helppoa. TEKNISET TIEDOT 593 x 593 mm / 300 W, 230 V 1193 x 293 mm / 300 W, 230 V 1193 x 593 mm / 600 W, 230 V Suojausluokka IP55 3 m pistotulpallinen liitosjohto Tuotenumero Kuvaus Mitat (mm) PST KUIVAUSLÄMMITIN 300 W 593 x PST KUIVAUSLÄMMITIN 300 W 1193 x PST KUIVAUSLÄMMITIN 600 W 1193 x

57 PST-LÄMMITYSKAAPELI PST-LÄMMITYSKAAPELI 20 W PST-lämmityskaapeleilla toteutat helposti ja nopeasti omakotitaloissa, tehdaskiinteistöissä yms. vastaavissa betonilla valetuissa lattioissa nykyaikaisen ja turvallisen lämmityksen. TEKNISET TIEDOT C-luokan lämmityskaapeli 2-johdin vakiovastuskaapeli Halkaisija 6 mm, pyöreä muoto Liitosjohdon pituus 3 m Max. käyttölämpötila 65 C 230 V AC UV-suojattu vaippa, voidaan käyttää sadevesijärjestelmissä Toimitetaan pahvikelalla, helpottaa asennusta 10 vuoden takuu lattia-asennuksissa (muut 2 vuotta) KÄYTTÖKOHTEET Osittain varaava ja suora lattialämmitys, viemäreiden, räystäskourujen ja syöksytorvien sulanapito, ulkoalueiden sulanapito, kasvualustojen lämmitys, vesijohtojen ja putkistojen sulanapito. Voidaan soveltaa myös betonipohjaisten lattioiden saneerauksissa. Sähkönumero Tyyppi Pituus (m) Teho (W) Ω Tot. OVH ALV 0 % LÄMPÖKAAPELI PST 8/160 8, , LÄMPÖKAAPELI PST 14/270 14, , LÄMPÖKAAPELI PST 17/340 17, , LÄMPÖKAAPELI PST 22,5/450 22, , LÄMPÖKAAPELI PST 27/540 27, , LÄMPÖKAAPELI PST 32/640 32, , LÄMPÖKAAPELI PST 39/780 39, , LÄMPÖKAAPELI PST 44/870 44, , LÄMPÖKAAPELI PST 53,5/ , , LÄMPÖKAAPELI PST 64/ , , LÄMPÖKAAPELI PST 79/ , , LÄMPÖKAAPELI PST 92/ , , LÄMPÖKAAPELI PST 117/ , , LÄMPÖKAAPELI PST 141/ , ,10 57

58 PST-C -SANEERAUSKAAPELI PST-C -SANEERAUSKAAPELI 10 W PST-C-saneerauskaapelilla toteutat helposti ja nopeasti omakotitaloissa, tehdaskiinteistöissä yms. vastaavissa betonilla valetuissa lattioissa nykyaikaisen ja turvallisen lämmityksen. TEKNISET TIEDOT C-luokan lämpökaapeli 2-johdin vakiovastuskaapeli Halkaisija 6 mm, pyöreä muoto Liitosjohdon pituus 3 m Max. käyttölämpötila 65 C 230 V AC UV-suojattu vaippa, voidaan käyttää sadevesijärjestelmissä Toimitetaan pahvikelalla, helpottaa asennusta 10 vuoden takuu lattia-asennuksissa (muut 2 vuotta) KÄYTTÖKOHTEET Osittain varaava ja suora lattialämmitys uudisrakennuksissa ja saneerauksissa ohuisiin lattiarakenteisiin betonipinnoille sekä puuja kipsilevylattioihin. Asennettavissa suoraan betonivaluun. Sähkönumero Tyyppi Pituus (m) Teho (W) Ω Tot. ALV 0 % SANEERAUSKAAPELI PST-C 11,4/120 11, , SANEERAUSKAAPELI PST-C 18,9/200 18, , SANEERAUSKAAPELI PST-C 23,6/250 23, , SANEERAUSKAAPELI PST-C 31,6/320 31, , SANEERAUSKAAPELI PST-C 36,9/400 36, , SANEERAUSKAAPELI PST-C 45,9/450 45, , SANEERAUSKAAPELI PST-C 56,1/550 56, , SANEERAUSKAAPELI PST-C 63,9/600 63, , SANEERAUSKAAPELI PST-C 75,8/750 75, , SANEERAUSKAAPELI PST-C 87/ , SANEERAUSKAAPELI PST-C 114,5/ , , SANEERAUSKAAPELI PST-C 131,3/ , , SANEERAUSKAAPELI PST-C 158,5/ , , SANEERAUSKAAPELI PST-C 194,5/ , ,10 58

59 PST-SANEERAUSKAAPELI PST-SANEERAUSKAAPELI 10 W PST-saneerauskaapelit on tarkoitettu ensisijaisesti käytettäväksi saneerauskohteissa, joissa lattian korkeus ei saa nousta paljon. Kaapeli soveltuu myös erinomaisesti käytettäväksi kipsilevyrakenteisiin sekä erilaisiin puurakenteisiin lattioihin. TEKNISET TIEDOT 2-johdin vakiovastuskaapeli Halkaisija 4 mm, pyöreä muoto Liitosjohdon pituus 3 m Max. käyttölämpötila 65 C 230 V AC Toimitetaan pahvikelalla, helpottaa asennusta 10 vuoden takuu lattia-asennuksissa (muut 2 vuotta) KÄYTTÖKOHTEET Osittain varaava ja suora lattialämmitys uudisrakennuksissa ja saneerauksissa ohuisiin lattiarakenteisiin betonipinnoille sekä puu-, muovi- ja kipsilevylattioissa. Asennettavissa tasoitevaluun ja laastiin (karkeaan betonivaluun soveltuu PST-C -saneerauskaapelit, ks. sivu 51). Voidaan käyttää myös vesijohtojen ja viemäreiden sulanapitoon. Sähkönumero Tyyppi Pituus (m) Teho (W) Ω Tot. OVH ALV 0 % SANEERAUSKAAPELI PST 6,6/65 6, ,8 36, SANEERAUSKAAPELI PST 11,4/120 11, ,8 37, SANEERAUSKAAPELI PST 18,9/200 18, ,5 40, SANEERAUSKAAPELI PST 23,6/250 23, ,6 45, SANEERAUSKAAPELI PST 31,6/320 31, ,3 62, SANEERAUSKAAPELI PST 36,9/400 36, ,3 65, SANEERAUSKAAPELI PST 45,7/450 45, ,6 80, SANEERAUSKAAPELI PST 49,6/520 49, ,7 86, SANEERAUSKAAPELI PST 63,9/600 63, ,2 107, SANEERAUSKAAPELI PST 75,8/750 75, ,5 114, SANEERAUSKAAPELI PST 87/950 87, ,7 131, SANEERAUSKAAPELI PST114,5/ , ,1 166, SANEERAUSKAAPELI PST 131,3/ , ,7 194, SANEERAUSKAAPELI PST 158,8/ , ,1 274, SANEERAUSKAAPELI PST 194,5/ , ,5 371,30 59

60 PST-SANEERAUSMATTO PST-SANEERAUSMATTO PST-saneerausmatot ovat erinomainen ratkaisu silloin kun lämmitettävä alue on selkeä. PST-saneerausmatoissa on erittäin hyvä ja pitävä liimapinta, jonka ansiosta saneerausmaton asentaminen on erittäin nopeaa ja helppoa. TEKNISET TIEDOT 2-johdin vakiovastuskaapeli Halkaisija 3mm, pyöreä muoto Liitosjohdon pituus 3 m PST saneerausmaton teho 100 W/m² Max. käyttölämpötila 65 C 230 V AC Lämpömaton leveys on 50 cm Erittäin hyvä liima 10 vuoden takuu KÄYTTÖKOHTEET Betoni- ja levyrakenteiset lattiat. Sähkönumero Tyyppi Käyttöala m 2 Pituus (m) Teho (W) Ω Tot. OVH ALV 0 % SANEERAUSMATTO PST 100/0,6 0,6 1, ,7 40, SANEERAUSMATTO PST 100/ ,0 58, SANEERAUSMATTO PST 100/1,8 1,8 3, ,8 78, SANEERAUSMATTO PST 100/2,2 2,2 2, ,5 86, SANEERAUSMATTO PST 100/2,9 2,9 5, ,4 133, SANEERAUSMATTO PST 100/4,1 4,1 8, ,0 135, SANEERAUSMATTO PST 100/4,6 4,6 9, ,0 147, SANEERAUSMATTO PST 100/5,6 5,6 11, ,5 181, SANEERAUSMATTO PST 100/8,2 8,2 16, ,5 260, SANEERAUSMATTO PST 100/10,2 10,2 20, ,9 292, SANEERAUSMATTO PST 100/11,8 11,8 23, ,8 337, SANEERAUSMATTO PST 100/17,9 17,9 35, ,6 607,70 60

61 PST-LÄMPÖMATTO PST 40 MATALAENERGIATALON LÄMPÖMATTO PST 40 -lämpömaton neliöteho on mitoitettu matalaenergiatalojen kohteisiin sekä mukavuuslämmöksi, ei ylimääräistä tehoa. Nopea reagointi ympäristön lämpötilanmuutoksiin kun lämpömatto on asennettuna välittömästi lattian pintamateriaalin alle. Soveltuu hyvin myös kylmien tilojen yläpuolelle jäävien asuintilojen lattian kylmäkatkoksi. Itseliimautuva, helppo asentaa. Vain 4mm paksu. Lyömätön hinta- / energiasuhde perustamiskustannukset huomioiden. TEKNISET TIEDOT Kaksijohtiminen vaipallinen lämpökaapeli suojapunoksella asennettuna mattoon 3 m:n kylmäkaapeli 2 x 0, 75 mm2 + suojapunos Teho 40 W/m, 230 V Leveys 500 mm Rakennekorkeus n. 3 mm 10 vuoden takuu KÄYTTÖKOHTEET Matalaenergiataloihin soveltuva matalatehoinen lattialämmitysmatto. / Mukavuuslämmöksi ohuisiin lattioihin peruskorjausten ja lisärakentamisen yhteydessä. Voidaan asentaa kaikkiin kantaviin rakenteisiin. / Asennus suoraan kiinnitys/laattalaastiin tai tasoitteeseen. / Asennus vain palamattomia rakenteita vasten, sähköturvallisuusmääräysten mukaisesti. / Lattioiden kylmäkatkoksi. Sähkönumero Tyyppi Käyttöala (m 2 ) Pituus (m) Teho (W) Ω Tot. OVH ALV Lämpömatto PST 40/ , Lämpömatto PST 40/ , Lämpömatto PST 40/ , Lämpömatto PST 40/ , Lämpömatto PST 40/ , Lämpömatto PST 40/ , Lämpömatto PST 40/ , Lämpömatto PST 40/ , Lämpömatto PST 40/ , Lämpömatto PST 40/ ,00 61

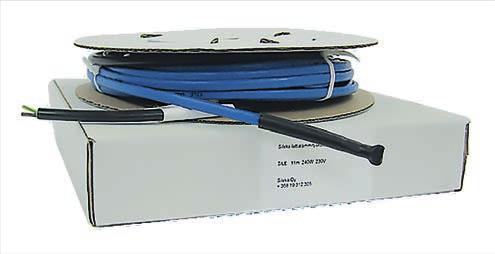

62 SILE-LATTIALÄMMITYSKAAPELI Varaavaan lattialämmitykseen, 20 W/m, 230 V SILE-LÄMMITYSKAAPELI SILE on korkealaatuinen kaksijohtiminen lämmityskaapeli, joka sopii erityisesti varaavaan lattialämmitykseen uudisrakennuksissa. Kaapeli asennetaan betonilaatan sisään lattiaa valettaessa. SILE-kaapelien vaippa on erikoisvalmisteista PVC-muovia, joka suojaa kaapelia kosteudelta ja mekaanisilta vaurioilta. Kaapelin teho on n. 20 W/m. Asentamalla kaapelivedot cm välein saavutetaan W lämmitysteho neliömetriä kohden. TEKNISET TIEDOT Jännite 230 V Teho 20 W/m Maksimilämpötila 65/85 C Ulkomitat 6 x 8 mm Taivutussäde min. 24 mm Sähkönumero Tyyppi Pituus (m) Teho (W) Jännite (V) OVH ALV 0 % SILE 7,5 m 160 W 7, , SILE 11 m 240 W , SILE 17 m 300 W , SILE 22 m 450 W , SILE 29 m 600 W , SILE 40 m 800 W , SILE 50 m 1000 W , SILE 56 m 1200 W , SILE 65 m 1300 W , SILE 75 m 1600 W , SILE 85 m 1700 W , SILE 102 m 2000 W , SILE 110 m 2200 W , SILE 135 m 2700 W ,50 62

63 SILE-S -SANEERAUSKAAPELI Jatkuvatoimiseen lattialämmitykseen, 10 W/m, 230 V SILE-S -LÄMMITYSKAAPELI SILE-S on korkealaatuinen kaksijohtiminen lämmityskaapeli jatkuvatoimiseen lattialämmitykseen sekä uudisrakennuksissa että saneerauskohteissa. Se soveltuu asennettavaksi sekä betonilattiaan että kevytrakenteiseen puu- tai kipsilevylattiaan. SILE-S -kaapelien vaippa on erikoisvalmisteista PVC-muovia, joka suojaa kaapelia kosteudelta ja mekaanisilta vaurioilta. Kaapelin teho on 10 W/m. Asentamalla kaapelivedot cm välein saavutetaan W lämmitysteho neliömetriä kohden. TEKNISET TIEDOT Jännite 230 V Teho 10 W/m Maksimilämpötila 65/85 C Ulkomitat 6 x 8 mm Taivutussäde min. 24 mm Sähkönumero Tyyppi Pituus (m) Teho (W) Jännite (V) OVH ALV 0 % SILE-S 11 m 110 W , SILE-S 13 m 130 W , SILE-S 17 m 170 W , SILE-S 20 m 200 W , SILE-S 23 m 230 W , SILE-S 26 m 260 W , SILE-S 31 m 310 W , SILE-S 36 m 360 W , SILE-S 41 m 410 W , SILE-S 46 m 460 W , SILE-S 55 m 580 W , SILE-S 71 m 710 W , SILE-S 80 m 800 W , SILE-S 90 m 900 W , SILE-S 110 m 1100 W , SILE-S 122 m 1220 W , SILE-S 147 m 1470 W , SILE-S 156 m 1560 W ,90 63

64 LÄMMITYSKAAPELIT SOL-S -lämmityskaapelia käytetään ensisijaisesti vesiputkistojen sulanapidossa sekä puu- ja kipsilevylattioissa. Kaapelin ulkovaippa on hyväksytty elintarvikekäyttöön ja sitä voidaan käyttää max. 10 bar vesijohtoverkostossa (tehtaalla testattu 16 bar paineella). TEKNISET TIEDOT Vakiovastuskaapeli, teho 7,5 W/m Rakenneluokka C, vetolujuus 2000 N 2-johtiminen, varustettu teräksisellä suojapunoksella Halkaisija 5,5 mm Liitosjohto 2 m Vaippa PVC max. 80 C Johdineristys PEX Max. käyttölämpötila 65 C Minimitaivutussäde 35 mm Toimitetaan asennusvalmiina tuotteena 230 V AC 10 vuoden takuu lattia-asennuksissa (muut 2 vuotta) KÄYTTÖKOHTEET Osittain varaava ja suora lattialämmitys saneerauksissa, puu- ja kipsilevylattioissa, vesijohtojen ja putkistojen sulanapito. SOL-S -lämmityskaapelin vaippamateriaali on elintarvikekäyttöön hyväksytty. Sähkönumero 64 LVI-nro Tyyppi Pituus (m) Teho (W) Mitoitus / m2 teho /m2 Resistanssi Ω Tot. Ω/m OVH ALV 0 % SOL-S 2/ ,7 1763,4 0,25 0, , SOL-S 3/ ,0 766,7 0,38 0,3 0,25 52, SOL-S 4/ ,3 440,8 0,5 0,4 0,33 53, SOL-S 6/ ,3 200,4 0,7 0,6 0,5 60, SOL-S 8/ ,7 110,2 1,0 0,8 0,7 65,30 76, SOL-S 10/ ,3 70,5 1,3 1,0 0, SOL-S 15/ ,0 32,0 1,8 1,5 1,2 82, SOL-S 20/ ,0 17,6 2,5 2,0 1,7 94, SOL-S 25/ ,0 11,1 3,2 2,5 2,1 108, SOL-S 30/ ,0 7,8 3,9 3,0 2,5 121, SOL-S 35/ ,0 5,8 4,3 3,5 2,9 132, SOL-S 40/ ,0 4,4 5,0 4,0 3,3 146, SOL-S 45/ ,0 3,5 5,7 4,5 3,8 158, SOL-S 50/ ,0 2,8 6,3 5,0 4,2 171, SOL-S 60/ ,0 1,9 7,5 6,0 5,0 194, SOL-S 80/ ,0 1,1 10,0 8,0 6,7 247, SOL-S 105/ ,0 0,6 13,2 10,5 8,8 326, SOL-S 135/ ,0 0,4 16,9 13,5 11,3 378,50

65 LATTIALÄMMITYSMATTO PST AL MAT PST AL MAT -lattialämmitysmatto soveltuu alhaisen 80W/m² neliötehon ansiosta erinomaisesti matalaenergiatalojen ensisijaiseksi lämmönlähteeksi. AL MAT soveltuu myös muihin hyvin eristettyihin taloihin mukavuuslämmitykseksi. Lattialämmitysmatto soveltuu asennettavaksi betoniseen, puiseen tai muuhun tasaiseen ja yhtenäiseen lattiarakenteeseen. Lämmitysmaton alla tulee käyttää Starlon polystyreenilevyä, joka samalla eristää sekä tekee lattiasta tasaisen ja tukevan. PST AL MAT on ainoastaan 1,7 mm paksu, joten käyttämällä 3 mm:n Starlon polystyreenilevyä, tulee kokonaispaksuudeksi ainoastaan 4,7mm. Lämmitysmaton muotoilu on helppoa ja alumiiniteipillä saadaan johtava alumiinipinta jatkettua mikäli mattoa joudutaan leikkaamaan kohteen muotojen mukaan. Maton leveys on 50 cm. Tuotenumero Tyyppi Pinta-ala (m 2 ) Teho (W) Pituus (m) PST AL MAT 80 / 1,25 1, , PST AL MAT 80 / PST AL MAT 80 / PST AL MAT 80 / PST AL MAT 80 / PST AL MAT 80 / PST AL MAT 80 / ERISTELEVY PST STARLON Starlon eristelevy on tarkoitettu käytettäväksi PST AL MAT -lattialämmitysmaton alla eristeenä ja asennuspohjana. Levyn polystyreenirakenne eristää ja suuntaa lämmön lattialämmitysmatosta ylöspäin, joten lämpö ei pääse karkaamaan turhaan lattian alapuolisiin rakenteisiin. Starlon eristelevy auttaa myös lämmitysmaton asennuksessa. Sen pehmeä rakenne tasoittaa lattian epätasaisuuksia ja helpottaa näin pintalattian asennusta. Starlon eristelevyllä saadaan tasainen ja tukeva lopputulos. Tuotenumero Tyyppi Paksuus Myyntiyksikkö PST STARLON 3 3 mm 5 m² / pkt PST STARLON 6 6 mm 5 m² / pkt TEKNISET TIEDOT Materiaali: Polystyreeni Tiheys 33 ± 5kg / m³ Äänieristyskyky 17dB Pakkauskoko 10 kpl 0,5 x 1,0m 65

66 LAMIFLEX KIMA Lamiflex on alumiinipäällysteinen lamellialusta lämpökaapelin asentamiseksi ohuisiin lattioihin puu-, laminaatti- tai parkettipinnoitteen alle. TEKNISET TIEDOT Mitat: leveys 1 m, pituus 3 m, paksuus 8 mm 3 m2 KIMA Lamiflex -asennuslamellia 1 rulla alumiiniteippiä (25 m) 1 rulla kaksipuolista teippiä. Soveltuu saneerauskaapeleille: KIMA SOL-S, PST 10, PST-C KÄYTTÖKOHTEET KIMA Lamiflexillä lattialämmityksen asentaminen on erittäin helppoa: levität Lamiflex-lamellit suoraan vanhan lattian päälle, asetat kaapelin uriin ja asennat lattiapinnoitteen päälle. Helppoa, nopeaa ja edullista mukavuutta kotiisi! 66 Tuotenumero Tyyppi Käyttöala (m2) OV ALV 0 Pituus (m) Leveys (m) Lamiflex 3 1 3,0 102,0 Lamiflex ,0 551,0

67 Toimitusvarmuus Varastomme on määrällisesti ja valikoiman puolesta kattava. Näin voimme taata erinomaisen saatavuuden ja nopeat toimitukset.

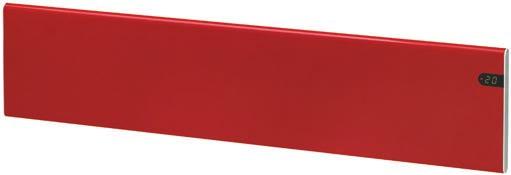

68 ADAX NEO -DESIGNLÄMMITTIMET VALITTU LÄMPÖTILA ON HELPPO NÄHDÄ Selkeästä näytöstä näet helposti asetetun lämpötilan. Voit nostaa tai alentaa lämpöä patterin päädyssä olevilla plus- ja miinuspainikkeilla. Punainen LED syttyy, kun lämmitys on päällä. Huoneen lämpötila mitataan kerran minuutissa ja Adax NEO säätää nopeasti lämmityksen päälle tai pois päältä. ALHAISEMMAT KOKONAISKUSTANNUKSET Jos aktivoit 7 tunnin päiväsäädön ja 5 tunnin yösäädön, säästät enemmän energiaa. Huoneen lämpötila laskee siksi aikaa kun olet poissa asunnosta. Tällä tavoin saat miellyttävän sisäilman ja säästät samanaikaisesti sekä rahaa että ympäristöä. Ajastamalla alennetun lämpötilan saat optimaalisen hyödyn ja taloudellisuuden Adax NEO -lämpöpatteristasi. Voit valita paneeli- tai listamallin kiinteällä asennusjohdolla tai pistokkeella. Esimerkit valkoisesta tasomallista, kysy myös muita värejä! Sähkönumero Tyyppi Teho (W) L Mitat K OVH ALV 0 % NP04 DT , NP06 DT , NP08 DT , NP10 DT , NP12 DT , NP14 DT ,20 Suosittu Adax NEO -sarja on kasvanut kahdella uudella värillä: vaaleansininen ja vaaleanpunainen. Listamalli Sähkönumero Tyyppi Teho (W) L Mitat K OVH ALV 0 % NL04 DT , NL06 DT , NL08 DT , NL10 DT , NL12 DT ,90 68

69 ADAX CLEA -DESIGNLÄMMITTIMET Tyylikäs karkaistulla valkoisella tai mustalla lasilla viimeistelty lämmitin. Alhainen pintalämpötila sekä ohjelmoitava lämpötilan pudotuksen mahdollistava termostaatti. Saatavana sekä paneeli- että matalana listamallina. Clea-lämmittimet vain pistotulpallisena, liitosrasia lisävarusteena. VALITTU LÄMPÖTILA ON HELPPO NÄHDÄ Selkeästä näytöstä näet helposti asetetun lämpötilan. Voit nostaa tai alentaa lämpöä patterin päädyssä olevilla plus- ja miinuspainikkeilla. Punainen LED syttyy, kun lämmitys on päällä. Huoneen lämpötila mitataan kerran minuutissa ja Adax Clea säätää nopeasti lämmityksen päälle tai pois päältä. ALHAISEMMAT KOKONAISKUSTANNUKSET Jos aktivoit 7 tunnin päiväsäädön ja 5 tunnin yösäädön, säästät enemmän energiaa. Huoneen lämpötila laskee siksi aikaa kun olet poissa asunnosta. Tällä tavoin saat miellyttävän sisäilman ja säästät samanaikaisesti sekä rahaa että ympäristöä. Ajastamalla alennetun lämpötilan saat optimaalisen hyödyn ja taloudellisuuden Adax CLEA -lämpöpatteristasi. Voit valita paneeli- tai listamallin kiinteällä asennusjohdolla tai pistokkeella. Sähkönumero Tyyppi Kuvaus Teho (W) Mitat L x K (mm) OVH ALV 0% ADAX CLEA CP06KDT VALKOINEN TASOLÄMMITIN x , ADAX CLEA CP08KDT VALKOINEN TASOLÄMMITIN x , ADAX CLEA CP10KDT VALKOINEN TASOLÄMMITIN x , ADAX CLEA CP06KDT MUSTA TASOLÄMMITIN x , ADAX CLEA CP08KDT MUSTA TASOLÄMMITIN x , ADAX CLEA CP10KDT MUSTA TASOLÄMMITIN x , ADAX CLEA CL06KDT VALKOINEN LISTALÄMMITIN x , ADAX CLEA CL08KDT VALKOINEN LISTALÄMMITIN x , ADAX CLEA CL06KDT MUSTA LISTALÄMMITIN x , ADAX CLEA CL08KDT MUSTA LISTALÄMMITIN x ,70 69

70 NOREL-LÄMMITTIMET Norel-lämmitin on Adaxin valmistama yksinkertainen mutta samalla tyylikäs peruslämmitin, joka on varustettu tarkalla elektronisella termostaatilla. Tämän ansiosta lämmittimen säädettävyys ja energiatehokkuus ovat aivan omaa luokkaansa. Norel-sarjan lämmittimien suunnittelussa on kiinnitetty huomiota erityisesti pölypalojen torjuntaan sekä lämmittimen pintalämpötilaan. Kaikissa Norel-lämmittimissä käytetään vastuselementtiä, joka on valettu kokonaisuudessaan alumiinikennon sisään. Näin pintalämpötiloissa päästään erittäin alhaiselle tasolle. Norel-lämmittimiä on saatavissa kiinteä- ja pistotulppa-asenteisina, sekä normaalina tasomallina että matalana listamallina. 70

71 NOREL-SÄHKÖLÄMMITTIMET ENERGIATEHOKAS Tarkan elektronisen termostaatin ansiosta lämmittäminen on taloudellista MODERNI Nykyaikainen ja tyylikäs lämmitin EKOLOGINEN Suunnittelussa yhdistyvät käytettävyys ja ympäristöystävällisyys TURVALLINEN Norel-lämmittimet ovat varma valinta lapsiperheille alhaisen pintalämpötilan ansiosta LAATU Norel-lämmittimillä on 5 vuoden takuu ET: Kiinteäasenteinen malli KET: Pistotulppa-asenteinen malli Tasomallit Sähkönumero Tyyppi Teho (W) Leveys (mm) Korkeus (mm) OVH ALV 0 % PM 05 ET , PM 07 ET , PM 10 ET , PM 12 ET , PM 15 ET , PM 20 ET ,10 Listamallit PM 05 KET , PM 07 KET , PM 10 KET , PM 12 KET , PM 15 KET , PM 20 KET ,10 Sähkönumero Tyyppi Teho (W) Leveys (mm) Korkeus (mm) OVH ALV 0 % LM 02 ET , LM 07 ET , LM 10 ET , LM 14 ET , LM 02 KET , LM 07 KET , LM 10 KET , LM 14 KET ,70 71

72 GNOSJÖ-ÖLJYLÄMMITTIMET GNOSJÖ APO- JA ALO-ÖLJYLÄMMITTIMET APO- ja ALO-öljytäytteiset lämmittimet ovat turvallisia ja varmoja käyttää alhaisten lämpötilojen sekä elektronisten termostaattiensa ansiosta. Lämmittimissä ympäristöystävällisyys on otettu huomioon jo heti suunnitteluvaiheessa. Lämmönsiirtoon käytetään luontoystävällistä rypsiöljyä. Lämmittimet toimitetaan aina sekä seinäasennuskannakkeella että irtojaloilla, jolloin lämmitintä voidaan käyttää siirrettävänä lämmittimenä. Lämmittimet on aina varustettu pistotulpallisella kiintojohdolla, joten verkkoon kytkeminen on erittäin helppoa ja nopeaa. Tasomallit Tuotenumero Tyyppi Teho (W) Leveys (mm) Korkeus (mm) OVH ALV 0 % APO 035 KET , APO 070 KET , APO 100 KET , APO 125 KET ,30 Listamallit Tuotenumero Tyyppi Teho (W) Leveys (mm) Korkeus (mm) OVH ALV 0 % ALO 040 KET , ALO 060 KET , ALO 080 KET ,70 72

73 ADAX-LÄMMITTIMET KOIRANKOPPILÄMMITIN Adax-koirankoppilämmitin soveltuu kotieläinten ulkotilojen lämmitykseen. Sisältää 5 m pitkän liitosjohdon. Teho 200 W. Alhainen pintalämpötila. Soveltuu myös pakkasvahdiksi esim. kaivoon, varastoon yms. vastaavaan paikkaan. ST3D-DESIGNKENGÄNKUIVAAJA Kengänkuivaaja kuivattaa kaikenlaiset jalkineet lyhyessä ajassa nopeasti ja turvallisesti. Alhaisen puhalluslämpötilansa vuoksi kuivain on jalkineille erittäin hellävarainen. Kuivaimessa on kätevä ajastustoiminta 30 min jaksoissa, jonka ansiosta lämmitintä on erittäin helppoa ja turvallista käyttää. Lämmitin sammuu itsestään asetetun ajan jälkeen. Kuivaimessa voidaan kerrallaan kuivattaa kahta paria jalkineita samanaikaisesti. TKH2 KÄYTÄNNÖLLINEN KUIVATUSHYLLY Yksinkertainen, nopea ja halpa tapa kuivattaa vaatteet ja jalkineet. Voidaan peittää kokonaan. Päälle/pois -kytkin ja karhea epoksipeitteinen pinta, jonka ansiosta kuivatettavat esineet pysyvät hyvin paikoillaan. Kuivatushyllyn asennusrautojen saranoinnin ansiosta hyllyn voi kääntää seinälle silloin kun sitä ei käytetä. Kuivatushyllyä valmistetaan kahdella eri teholla 80 W ja 110 W. Sähkönumero Tyyppi Teho (W) L Mitat K OVH ALV 0 % KOIRANKOPPILÄMMITIN , KENGÄN KUIVAIN ST2 T , KENGÄNKUIVAIN ST3D , KUIVAUSHYLLY TKH , KUIVAUSHYLLY TKH ,30 Saatavilla myös muita Adax-tuotteita, kysy! 73

74 ADAX-LÄMMITTIMET ÖLJYTÄYTTEINEN NOVA-LÄMMITIN PYÖRILLÄ Turvallinen pyörillä kulkeva öljylämmitin on suojattu kahdella lämpösulakkeella kaatumisen varalta. Modernin muotoilun ansiosta siinä ei ole teräviä kulmia ja suuret pinnat takaavat hyvän ja taloudellisen lämmityksen. Säädettävällä termostaatilla ja tehon kolmivaiheasetuksella lämmön saa säädettyä mieleisekseen. ROISKEVESITIIVIS VPS10 VPS10 on kaksoiseristetty ja roiskevedenpitävä paneelilämmitin, jota voi käyttää kylpyhuoneessa. Lämmittimen pinnan lämpötila pysyy alhaisena, ja siinä on elektroninen termostaatti. Pyöristetyt kulmat ja pinnan maksimilämpötila 60 C tekevät siitä lapsiystävällisen ja turvallisen. PAKKASVAHTI FVA 5 FVA 5 -pakkasvahti on pieni ja tehokas lämmitin, jolla pidät autotallit, kellarit, pumppukotelot sekä muut vastaavat paikat lämpöisenä. Pakkasvahti on varustettu pistotulpallisella kiintojohdolla ja elektronisella termostaatilla. Sähkönumero Tyyppi Teho (W) L Mitat K OVH ALV 0 % NOVA 10 ÖLJYLÄMMITIN , NOVA 15 ÖLJYLÄMMITIN , NOVA 20 ÖLJYLÄMMITIN , VPS 1004 KET , VPS 1006 KET , VPS 1008 KET , VPS 1010 KET , PAKKASVAHTI FVA ,70 74

75 ADAX-LÄMMITTIMET LÄMPÖPUHALLIN VV50CAT Lämmitin on erittäin turvallinen käyttää termostaatin ja kaatumissuojan ansiosta. Valmistettu valkoiseksi maalatusta teräksestä. Sopii tyylikkään skandinaavisen muotoilun ansiosta moniin erilaisiin kohteisiin ja sisustustyyleihin. 2 KW:n lämmitysteho antaa mukavaa lämpöä nopeasti ja säädettävästä termostaatista on helppo valita haluttu lämpötila. Adax VV50 -lämpöpuhallin on myös pienikokoinen, minkä ansiosta se on helppo sijoittaa esimerkiksi pöydälle. TEKNISET TIEDOT Lämmitykseen valittavissa kaksi tehoa (1200 W ja 2000 W) Myös pelkkä puhallustoiminto Keraaminen PTC-lämpövastus Oskillointitoiminto 1,6 metrin liitosjohto pistotulpalla TORNILÄMMITIN VV70CDH Lämmitin on erittäin turvallinen käyttää termostaatin ja kaatumissuojan ansiosta. Valmistettu tukevasta mustasta muovista ja teräksestä. Sopii tyylikkään skandinaavisen muotoilun ansiosta moniin erilaisiin kohteisiin ja sisustustyyleihin. 2 KW:n lämmitysteho antaa mukavaa lämpöä nopeasti. Adax VV70 -lämpöpuhallin sulautuu kapean muotoilun ansiosta kaikkiin tiloihin ja vie 26 cm:n jalustan kanssa erittäin vähän tilaa. 2 vuoden takuu. TEKNISET TIEDOT Lämmitykseen valittavissa kaksi tehoa (1200 W ja 2000 W) Ajastin 1 8 tuntia Kaukosäädin Myös pelkkä puhallustoiminto Keraaminen PTC-lämpövastus Oskillointitoiminto 1,6 metrin liitosjohto pistotulpalla Tuotenumero Tyyppi Teho (W) Jännite (V) L Mitat K OVH ALV 0 % TORNILÄMMITIN VV70CDH 1200/ , TORNILÄMMITIN VV20CDH 1200/ , RADIOLÄMMITIN VV50CAT 1200/ , RADIOLÄMMITIN VV21CA ,70 75

76 LÄMPÖSÄTEILIJÄT Lämpöpaneelit ja infralämmittimet FINNSTRIP-SÄTEILYLÄMMITTIMET Lämpösäteilijät luovuttavat lämpönsä lähes kokonaan lämpösäteilynä, joka leviää vain rajatulle alueelle. Näin lämmitysteho voidaan suunnata tarkasti haluttuun kohteeseen. Lämpösäteilijät sopivatkin lämmittimiksi tiloihin, joissa halutaan lämpöä tiettyyn kohteeseen ilman, että ympäröivää ilmamassaa lämmitetään. Kattoon tai seinälle asennettavat FinnStrip-lämpöpaneelit voidaan jakaa kolmeen ryhmään lämmittimen pintalämpötilan mukaan. Matala- ja keskilämpöpaneeleissa lämpövastukset luovuttavat lämmön paneeliin, josta se leviää lämpösäteilynä huoneeseen. Avoimissa lämpösäteilijöissä (infralämmittimet) ei ole lainkaan paneelia, vaan lämmitysvastus on näkyvissä. Vastuksen yläpuolella oleva kovera pinta heijastaa lämpösäteilyn suoraan lämmitettävään kohteeseen. Sähkönumero Matalalämpöpaneelit Tyyppi Teho (W) Jännite (V) Mitat (mm) OVH ALV 0 % Finnstrip ENC W x 593 x , Finnstrip ENC W x 593 x , Finnstrip EL W x 210 x , Finnstrip EL W x 210 x ,70 Keskilämpöpaneelit Finnstrip EE6 600 W x 160 x , Finnstrip EE8 800 W x 290 x , Finnstrip EE W x 160 x , Finnstrip EE W x 290 x , Finnstrip EE W x 290 x , Finnstrip EE W x 290 x , Finnstrip EE W / x 430 x , Finnstrip EE W / x 430 x , Finnstrip EE W / x 430 x ,00 Infralämmittimet Finnstrip EIR W x 75 x 40 87, Finnstrip EIR W x 75 x , Finnstrip EIR W x 75 x , Finnstrip EIR W / x 300 x , Finnstrip EIR W / x 300 x , Finnstrip EIR W / x 300 x ,80 76

77 ERIKOISLÄMMITTIMET Julkisten tilojen lämmittimet Ripalämmittimet sopivat tiloihin, jotka asettavat erityisvaatimuksia kestävyydelle (IP55). Käyttökohteita mm. teollisuusrakennukset, kirkot, autohallit ja liikuntahallit. Tyyppi A RIPALÄMMITIN A Myös kosketussuojalla. Omilla jaloilla seisova. Korkeus 148 mm. RIPALÄMMITIN AL (IP54) Käyttökohteita sähkökeskukset, puh.keskukset, laitehuoneet. Korkeus 50 mm. Tyyppi Teho (W) Jännite (V) Pituus (mm) Tyyppi AL A A A A A A A A A30* A40* x Tyyppi Teho (W) Jännite (V) Pituus (mm) AL 0, AL AL 1, AL AL AL * Korkeampi pintalämpötila ELPAN / WANPAN ELPAN-LISTALÄMMITTIMET Vain 12,4 cm korkea lämmitin jalkalistan tilalle. Toimitamme tarvikkeet ja peitelevyt asennusta varten. Lämmitintyyppi Teho (W) Jännite (V) Mitat (mm) A x 124 x 18 Lähetä meille piirustus teemme suunnitelmaehdotuksen! B x 124 x 18 C x 124 x 18 D x 124 x 18 WANPAN VESIKIERTOINEN LÄMMITYSJÄRJESTELMÄ Vain 13,6 cm korkea lämmitin jalkalistan tilalle. 77

78 Toimitusvarmuus Varastomme on määrällisesti ja valikoiman puolesta kattava. Näin voimme taata erinomaisen saatavuuden ja nopeat toimitukset.

79 TERMOSTAATIT TFT-TERMOSTAATTI OHJELMOITAVA KOSKETUSNÄYTTÖTERMOSTAATTI Elektroninen ohjelmoitava kosketusnäyttötermostaatti on suunniteltu ohjaamaan erityyppisiä lämmitysjärjestelmiä. Se on paras kumppani optimoimaan energiankulutusta ja lisäämään mukavuutta. Moderni muotoilu ja varustettu kosketusnäytöllä Helppo asentaa Helppo ohjelmointitoiminto Viikkokello (ohjelmointi 15 min. portailla) Väliaikaiset ohitustoiminnot Jäätymisenestotoiminto Loma- tai paluutoiminto Kustannus- ja kulutuslaskuri Voidaan varustaa kahdella ulkoisella anturilla TEKNISET TIEDOT Tarkkuus 0,1 C Käyttölämpötila 0 40 C Kuljetus ja varastointi C Asettelualue 5 35 C / 0,5 C portaalla Loma-asetus(jäätymisenesto) 7 C (säädettävissä) Suojausluokka IP21 Ohjattava teho 3600 W PST VV WIRELESS OHJELMOITAVA KOSKETUSNÄYTTÖTERMOSTAATTI PST VV Wireless on langaton keskusyksiköllä varustettu lämmönsäätöjärjestelmä, joka koostuu kytkentäyksiköistä, huonetermostaateista ja pistorasiayksiköistä. Järjestelmällä saadaan taloon erittäin helppo ja tarkka säätö yhdestä keskeisestä paikasta lämmönlähteestä riippumatta. Helppoa energiankulutuksen optimointia parhaimmillaan. Paras vaihtoehto kohteisiin, joissa johdotus on vaikea toteuttaa, esim. saneerauskohteet. Värillinen kosketusnäyttö (keskusyksikkö) Helpot käyttövalikot Monipuolinen ohjelmointi Jopa 24 huonetta/aluetta (nimettävissä erikseen) Useita kytkentäyksiköitä/huone Joka alueelle oma viikko-ohjelmointi Kulutuksen seuranta alueittain Lomatoiminto Sähkönumero Tyyppi OVH ALV 0 % TFT kosketusnäyttötermostaatti 92, PST-VV24 keskusyksikkö 139, PST-VV22 huonetermostaatti 66, PST-VV23 kytkentäyksikkö 58, PST-VV25 kytkentäyksikkö pistorasiaan 50,00 79

80 TERMOSTAATIT PST FS-510 TEKNISET TIEDOT PST FS-510 on elektroninen lattialämmitystermostaatti. Tyylikäs ja matala rakenne tekevät termostaatista erittäin asentajaystävällisen. Itse termostaatti ei tarvitse rasiatilaa, vaan koko kojerasiatila jää johdotuksille. PST A2000 TEKNISET TIEDOT Kotimaiset A2000- säätimet ovat asennusystävällisiä vain 18 mm upotussyvyyden ansiosta. Termostaatin myyntipakkauksessa ovat mukana keskiölevyt Jussi-, Elko- ja Strömfors Vakio -kalustesarjoille. Tuote toimitetaan ilman peitelevyä. Roiskevedenpitävä lattialämmitystermostaatti sopii vain Strömfors -sarjaan. PST FS-2020 TEKNISET TIEDOT PST FS-2020 on mekaanisella päälle/poiskytkimellä varustettu elektroninen lattialämmitystermostaatti. Termostaatissa on sisäinen valitsin halutun lämpötila-alueen rajaamiseksi. Suojausluokka IP21 Kosketinlähtö 16 A / 230 V Lämpötilan asettelualue C Lattia-anturi TST02 3 m (6,8 kω) Käyttölämpötila C Varustettu jäätymissuojalla Suojausluokka IP20 (A2000RVT, IP44) Kosketinlähtö 10 A / 230 V Lämpötilan asettelualue C Lattia-anturi 3 m Käyttölämpötila C Suojausluokka IP20 Kosketinlähtö 16 A / 230 V Lämpötilan asettelualue C Lattia-anturi 3 m (10 kω) Käyttölämpötila C LATTIA-, HUONE- JA YHDISTELMÄTERMOSTAATIT: Sähkönumero 80 Tyyppi OVH ALV 0 % PST FS-510 lattiatermostaatti 25, A2000L kuivien tilojen lattiatermostaatti 28, A2000RVT kosteiden tilojen lattiatermostaatti 38, A2000H kuivien tilojen huonetermostaatti 28, ALSON T 4360 huonetermostaatti 25, PST FS-2020 lattiatermostaatti 25, Eberle E lattiatermostaatti 37, Eberle RTR-E 6202 huonetermostaatti 33,00

81 TERMOSTAATIT PST RCD-2030 ELEKTRONINEN LATTIALÄMMITYSTERMOSTAATTI VIKAVIRTASUOJALLA 30MA Tyylikäs ja kustannustehokas termostaatti lattialämmityksen ohjaukseen huoneistoihin, joissa ei ole valmiiksi vikavirtasuojia sähkökeskuksessa. Vikavirtasuojien asentaminen huoneistoihin, joissa ei ole nykyaikaisia keskuksia on aikaa vievää ja kallista, esimerkiksi vanhoissa kerrostalo huoneistoissa. Käytettäessä PST RCD-2030 vikavirtasuojattua termostaattia tältä työvaiheelta vältytään kokonaan ja lämmityksen ohjausjärjestelmä on sähkömääräysten mukainen. TEKNISET TIEDOT Elko ja Jussi kalustesarjoihin Suojausluokka IP21 Laukaisuarvo 30mA, tyyppi A1 Kosketinlähtö 12A / 230V / 2760W Lämpötilan asettelualue C Lattia-anturi 3m NTC 10kOhm/+25 C Käyttölämpötila 0-30 C Lämpötilan pudotus jännitteellä Releulostulo NO (normaalisti auki) Merkkivalo Punainen/Vihreä LED NTC anturi 3m, 10kOhm@25⁰C A2015 LATTIALÄMMITYSTERMOSTAATTI A2015 on helppokäyttöinen ja ympäristöystävällinen uppoasennettava elektroninen termostaatti lattialämmityksen ohjaamiseen (syvyys vain 9mm). Termostaatti pitää huolen, että huoneessa pysyy koko ajan mukava lämpötila. Termostaatissa on säätöpyörä, josta saadaan asetettua haluttu lämpötila. Minimi ja maksimi rajat säädettävissä. Punainen Led-merkkivalo ilmaisee lämmityksen olevan käynnissä. Pakkaus sisältää keskiölevyt seuraaviin kalustesarjoihin: Jussi, Impressivo, Intro ja Exxact. TEKNISET TIEDOT Käyttöjännite: 230VAC ffl10% 50/60Hz Nimellisvirta: max. 10A / 2300W Anturi: NTC: 10k 25 C Tarkkuus: n. 1 C Säätöalue: 0-6 (3=n. 30 C) Lämmityksen ilmaisu: punainen LED Ympäröivä lämpötila: -5 C C Sähkönumero Kuvaus Tyyppi Vikavirtasuojattu lattiatermostaatti PST RCD Lattiatermostaatti A

82 DIN-KISKOTERMOSTAATTI ETV ja ETI -termostaatteja käytetään sähkölämmityksen sekä sulanapidon ohjaukseen. Termostaatit ovat DIN-kiskoasenteiset, joten ne on helppo sekä nopea asentaa joko keskukseen tai erilliseen asennuskoteloon. Käyttökohteina on yleisesti kaikki mahdoliset lämmitys- ja saattolämmitykset kiinteistötekniikasta teollisuuteen. Kaikissa malleissa anturikaapeli on jatkettavissa 100 m asti. Ei sisällä antureita (ETI-1221/ETI-1551). Sopivat anturit: ETF 744 ja ETF 622. ETV-1991 ETI-1221 ETI-1551 TEKNISET TIEDOT Nimellisjännite 230 V AC Nimellisvirta 16 A (3600 W) Merkkivalo Kotelointiluokka IP20 Lämpötilan pudotus 5 C Säätötarkkuus 0,4 C Asettelualue C Anturin pituus 3 m (NTC-vastus) Mitat K:86 L:36 S:58 mm TEKNISET TIEDOT Nimellisjännite 230 V AC Nimellisvirta 16 A (3600 W) Merkkivalo Kotelointiluokka IP20 Lämpötilan pudotus 5 C Säätötarkkuus 0,4 C Asettelualue C Mitat K:86 L:36 S:58 mm TEKNISET TIEDOT Nimellisjännite 230 V AC Nimellisvirta 16 A (3600 W) Merkkivalo Kotelointiluokka IP20 Lämpötilan pudotus 5 C Säätötarkkuus 0,4 C Asettelualue C Mitat K:86 L:36 S:58 mm Sähkönumero 82 Tyyppi OVH ALV 0 % ETV C 56, ETI C 70, ETI C 70,00

83 SULANAPIDON SÄÄTÖLAITTEET JA TARVIKKEET SULANAPIDON OHJAUSKESKUKSET ETO ja ETR-1550 Ohjauskeskusten toiminta perustuu sekä lämpötilan mittaukseen että kohteeseen kertyvän lumen tai jään samanaikaiseen havaitsemiseen. Lämmitys kytkeytyy päälle vain silloin, kun lämpötila on asetusarvon (0 +5 C) alapuolella, ja kun kohteessa havaitaan kosteutta. Kun lumi tai jää on sulanut, ja sula vesi valunut pois, ohjauskeskus katkaisee lämmityksen kosteustiedon perusteella. Samoin lämpötilan kohoaminen asetusarvon yläpuolelle katkaisee lämmityksen. Keskus voidaan myös ohjelmoida pitämään lämmitystä päällä vielä 1 6 tunnin ajan sulatuksen jälkeen. Ohjaimeen voidaan lisäksi liittää ulkopuolinen ajastin. Lämmitys voidaan myös kytkeä päälle käsin halutuksi ajaksi (0 6 h), jolloin ohjain jättää anturien viestit huomiotta. Ohjainyksikkö asennetaan DIN-kiskoon esim. talon sähkökeskukseen. Ulkoalueiden ja sadevesijärjestelmien sulanapidossa ohjuskeskukseen liitetään sulana pidettävään alueeseen upotettava anturi ETOG-55 tai ETOR-55. Säätöä voidaan vielä tehostaa ulkoilman lämpötilaa mittaavalla ETF-744 -anturilla. ETR on toiminnoiltaan samanlainen ohjauskeskus, joka on tarkoitettu pienten ulkoalueiden tai sadevesiputkistojen sulanapidon ohjaukseen. Termostaatissa on yksi säätöpiiri, joten sillä voidaan ohjata joko pihan tai rännien sulanapitoa. Siihen voidaan liittää max. 3,6 kw kuorma. Sähkönumero ETO on tehokas sulanapidon ohjauskeskus, joka sopii erityisesti isojen ulkoalueiden ja laajojen sadevesiputkistojen sulanapidon ohjaukseeen. Termostaatissa on kaksi erillistä säätöpiiriä, joten sillä voidaan esimerkiksi samanaikaisesti ohjata pihan ja rännien sulanapitoa. Siihen voidaan liittää jopa 11 kw kuorma. Sähkönumero TEKNISET TIEDOT Käyttöjännite 230 V +/- 10 %, 50/60 Hz Relelähtö 16 A, jännitteetön, 3600 W On/off -ero 0,4 C Lämpötilan säätöalue C Jälkilämmitysaika 0 5 tuntia LED-valojen merkitykset: vihreä: virta on päällä punainen: kosteus kosteutta havaittu punainen: lämpötila ulkolämpötila alle asetetun arvon punainen: rele lämmitys on päällä Virrankulutus 3 VA Ympäröivä lämpötila C Kotelointi IP20 TEKNISET TIEDOT Nimellisjännite 230 V AC +/- 10 %, 50/60 Hz Sisään rakennettu muuntaja 24 V AC, 6 A Kolme ulostulorelettä (pot.vapaa kosketin) 10 A, 10 A, 16 A On/off -ero 0,3 C Lämpötilan säätöalue 0 +5 C Säätöalueen kalibrointi potentiometrillä Sisään rakennettu ajastin pakko-ohjausta varten 1 6 t MOIST CONTROL -asetus asennossa ON kosteus ja lämpötila asennossa OFF lämpötila Ympäristön lämpötila C Kotelointi/pintakotelolla IP20/IP21 Mitat K: 90 x L: 156 x S: 45 mm 83

84 MAA-ANTURI ETOG-55 RÄYSTÄSANTURI ETOR-55 Tunnistaa kosteutta ja lämpötilaa Asennus ulos maahan Kotelointi IP 68 Ympäristön lämpötila C Mitat K: 32, Ø 60 mm Käytetään yhdessä ETF-744/99:llä Sähkönumero Tunnistaa kosteutta Asennus räystäskouruun ja syöksytorveen Kotelointi IP 68 Ympäristön lämpötila C Mitat K: 105 L: 45 S: 35 mm Sähkönumero ULKOANTURI ETF-744/99 Tunnistaa lämpötilaa Asennus pinta-asennus Ympäristön lämpötila C Mitat K: 86 L: 45 S: 35 mm Sähkönumero EBERLE DTR-E 3102 KAKSOISTERMOSTAATTI Kaksitoiminen säädin tarkoitettu ulkoalueiden ja vesikourujen sulanapidon ohjaukseen. Säätimellä pystyy säätämään ohjattavan kuorman ylä- ja alatoiminta-alueen toimimaan ulkolämpötilan ollessa esim C. Tuotenro TEKNISET TIEDOT Säätöalue Kytkentävirta C 16 (4)A/250 V AC Kytkentäteho 3,5 kw Kytkentäero K Suojausluokka IP 65 Mitat K:122 L:120 S:55 mm ETR/F 1447 A KAKSOISTERMOSTAATTI Kaksitoiminen elektroninen DIN-kiskoasenteinen säädin tarkoitettu ulkoalueiden ja vesikourujen sulanapidon ohjaukseen. Säätimellä pystyy säätämään ohjattavan kuorman ylä- ja alatoiminta-alueen toimimaan ulkolämpötilan ollessa esim C. Mukana erillinen ulkoanturi. Sähkönumero TEKNISET TIEDOT 84 Säätöalue C Käyttöjännite 230 V Releulostulo sulkeutuva kosketin 16 A / 250 V Kytkentäteho 3600 W Ulkoanturi ETF-744/99 Kytkentäero 0,4 C Kotelointi IP20 DIN-kiskoasennus 3 moduulipaikkaa

85 SULANAPITOKESKUKSET SILE-SPK -sulanapitokeskukset (EM tai TR) SILE-SPK -sulanapitokeskukset on suunniteltu ulkoalueiden, räystäslämmitysten, ajoluiskien, kuormauslaitteiden, kattokaivojen yms. ulkoalueiden sulanapitolämmityksien ohjaamiseen. Anturit SPK/TR -lämpötila-anturi (sis. toimitukseen). SPK/EM -kosteus- ja lämpötila-anturit tilattava erikseen. Maaanturit PST 5010, PST Rännianturit PST 5030, PST Malli SILE- SPK 3 TR Sähkönumero SILE- SPK 9 TR/EM (TR) (EM) SILE- SPK 17 TR/EM (TR) (EM) SILE- SPK 27 TR/EM (TR) (EM) SILE- SPK 42 EM SILE- SPK 72 EM Pääkytkin (nimellisvirta) (1 nap.) 16 A 25 A 32 A 63 A 63 A 125 A Termostaatti TR-700/EM Kontaktori Sulakkeet, ohjaus 10 A Sulakkeet, teho 16 A Vikavirtasuoja 30 ma Ohjauskytkin K-O-A Ohjauskytkin 0-1 kellolle Maksimiteho, kw (N-L) Maksimiteho, kw (L-L) Viikkokello Syöttöjohdon liitin Cu 6 Cu 6 Cu 6 Cu 16 Cu 50/Al 50 Cu 70/Al 70 85

86 SULANAPIDON OHJAUSJÄRJESTELMÄ PST 5000 PST 5000 Sulanapidon ohjausjärjestelmä Sulanapidon ohjausjärjestelmää käytetään mm. ajoluiskien, portaiden, ramppien tasakattojen ja räystäskourujen automaattisen sulatuksen ohjaukseen. Tarkkojen maa-antureiden ansiosta sulanapito käynnistyy välittömästi estääkseen liukastumisia. Käyttämällä sulanapitojärjestelmän kanssa PST ohjauskeskusta, minimoidaan kohteen energiankulutus lämmittämällä alueita vain silloin kun on tarvetta. PST ohjauskeskus tunnistaa antureiden kautta lumi- ja jäätilanteen ja säätää sulanapitojärjestelmää anturitietojen perusteella. PST 5000 yhdistää kahden säätölaitteen toiminnot yhteen laitteeseen. PST 5000 sisältää kaksi täysin erillistä lämmityspiiriä, joilla on kummallakin omat anturit. Ohjauskeskuksessa on myös yhtenäinen anturi ulkolämpötilan mittaamiseen, joka reagoi erittäin nopeasti lämpötilan muutokseen. Laitteessa on myös yksi lähtö hälytystä varten. Etupaneelin led-merkkivalo osoittaa kumpaa lämmityspiiriä kyseisellä hetkellä säädetään. Kummallekin piirille on omat säätöarvot. Vain kieli ja lämpötilan yksikkö on yhteinen molemmille piireille. TEKNISET TIEDOT Käyttöjännite: AC 230 V ±10 %, 50/60 Hz Virrankulutus: 25 VA Käyttölämpötila: C Varastointilämpötila: C Lähdöt: 2 relettä, yksi normaalisti auki / lämmityspiiri Kytkentäteho: AC 250V, 16(4)A Hälytyslähtö: 1 rele vaihtokoskettimella AC 250V, 2(0,8)A Asennus: Vakio DIN-kiskoon (EN ) Mitat: 159 x 90 x 58 mm (45 aukko) Kotelointiluokka:IP 20 EN LCD-näyttö: 2-rivinen, 16-merkkiä Tuloliitännät: Alue A: PST 5010 / PST 5030 Alue A: PST 5020 / PST 5040 Alue B: PST 5010 / PST 5030 Alue B: PST 5020 / PST 5040 Yhteinen: PST 5040 ilma-anturi Sähkönumero Kuvaus Tyyppi OVH ALV 0 % SULANAPIDON OHJAUSKESKUS PST , MAA-ANTURI (JÄÄ/LUMI) PST , MAA-ANTURI (LÄMPÖTILA/KOSTEUS) PST , RÄNNIANTURI (JÄÄ/LUMI) PST , LÄMPÖTILA-ANTURI (ULKOILMA) PST ,70 86

87 Asiantuntemus Asiantuntijoiltamme saat osaamisen ja ongelmanratkaisukyvyn. Voit aina luottaa, että valitsemme yhdessä oikeat tuotteet tarpeisiin.

88 ALSON KATTO- JA LATTIA- LÄMMITYSELEMENTIT KATTOLÄMMITYS Alson kattolämmityselementit asennetaan katon rakenteisiin lisälämpöeristeen ja katon sisäverhouksen väliin. Lämpö siirtyy katon verhoilumateriaaliin, josta se siirtyy lämpösäteilynä huoneen seiniin, huonekaluihin ja muihin esineisiin. Nämä luovuttavat edelleen lämpöä huoneilmaan. Alson kattolämmityselementtejä valmistetaan kahdella eri pintateholla. 125 W/m² elementit soveltuvat käytettäväksi lähes kaikkien yleisimpien kattomateriaalien kanssa. 150 W/m² elementtejä käytetään korkeissa huonetiloissa tai silloin, kun kattoon ei voida asentaa tarpeeksi elementtejä esim. valaisimien tai ilmastoinnin takia. Toimintaperiaate Alson kattolämmityselementin lämmittävänä osana on ohut metallivastus, joka laminoidaan kahden muovikalvon väliin. Vastusmoduulien välissä ja elementin reunoilla on kiinnitysalueet. Elementit asennetaan tiiviisti katon lämpöeristettä vasten kiinnittämällä ne esim. nitojalla kattokoolaukseen tai erillisiin asennusrimoihin. Elementtejä kiinnitetään sijoitussuunnitelman mukaisesti noin puoleen katon kokonaispinta-alasta. Käyttökohteet Alson-kattolämmitys voidaan asentaa sekä ylä- että välipohjaan. Kattolämmitys tuo sellaisenaan riittävästi mukavaa lämpöä kotiisi, mutta sitä voidaan täydentää tarvittaessa lattialämmityksellä. Elementit Alson-kattolämmityselementtejä valmistetaan kahdella eri pintateholla. 125 W/m² elementit soveltuvat käytettäväksi lähes kaikkien yleisempien kattomateriaalien kanssa. 150 W/m² elementtejä käytetään korkeissa huonetiloissa tai silloin, kun kattoon ei voida asentaa tarpeeksi elementtejä esim. valaisimien tai ilmastoinnin takia. Molempia tyyppejä on saatavana sekä 30 cm että 40 cm koolausvälillä. LATTIALÄMPÖELEMENTIT Alson-lattialämmityselementit asennetaan lattian koolaukseen lämpöeristeen ja pintalattian väliin. Pintalattian ja lämpöelementin väliin jätetään ilmarako. Lämpö siirtyy pintalattiaan, joka luovuttaa noin puolet lämmöstään lämpösäteilynä ja loput suoraan huoneilmaan. Lämpösäteily siirtyy huoneen seiniin, huonekaluihin ja muihin esineisiin, jotka puolestaan luovuttavat lämpöään edelleen huoneilmaan. Toimintaperiaate Alson-lattialämmityselementin lämmittävänä osana on ohut metallivastus, joka laminoidaan kahden muovikalvon väliin. Vastusmoduulien välissä ja elementin reunoilla on kiinnitysalueet. Niiden asentaminen on nopeaa ja vaivatonta: lämpöelementit kiinnitetään joko suoraan lattian koolaukseen tai erillisiin asennusrimoihin. Elementit tulee valita siten, että ne peittävät koko lattian mahdollisimman hyvin. Käyttökohde Alson-lattialämmityselementit sopivat parhaiten puurakenteiseen lattiaan ( rossipermantoon ), mutta niitä voidaan käyttää myös muissa väli- ja alapohjaratkaisuissa. Koska elementtien pintalämpötila on matala, ne sopivat erinomaisesti lämmittämään esim. parkettilattiaa. Elementit Alson-lattialämmityselementtejä valmistetaan kahdella eri pintateholla. 90 W/m² elementit on tarkoitettu käytettäväksi silloin, kun lattialämmitys on huoneen ainoa tai pääasiallinen lämmönlähde. 60 W/m² elementtejä käytetään muun lämmönlähteen ohella pitämään lattia miellyttävän lämpimänä (mukavuuslämmitys). 88

89 ALSON KATTOLÄMMITYSELEMENTIT 150 W/m 2 30 cm koolausjaolla Sähkönumero Tyyppi Mitat (m) Teho (W) Jännite (V) * Helpomman asennuksen takia suosittelemme näiden mallien sijasta vastaavia 60 cm leveitä elementtejä OVH ALV 0 % ALSON 150 / 60 x 135 / 120 W 60 x , ALSON 150 / 60 x 165 / 150 W 60 x , ALSON 150 / 60 x 205 / 185 W 60 x , ALSON 150 / 60 x 230 / 210 W 60 x , ALSON 150 / 60 x 270 / 245 W 60 x , ALSON 150 / 60 x 310 / 280 W 60 x , ALSON 150 / 60 x 350 / 315 W 60 x , ALSON 150 / 60 x 400 / 360 W 60 x , ALSON 150 / 60 x 460 / 420 W 60 x , ALSON 150 / 60 x 540 / 490 W 60 x , ALSON 150 / 60 x 630 / 570 W 60 x , ALSON 150 / 90 x 110 / 150 W 90 x , ALSON 150 / 90 x 140 / 185 W 90 x , ALSON 150 / 90 x 155 / 210 W 90 x , ALSON 150 / 90 x 180 / 245 W 90 x , ALSON 150 / 90 x 205 / 280 W 90 x , ALSON 150 / 90 x 235 / 315 W 90 x , ALSON 150 / 90 x 270 / 360 W 90 x , ALSON 150 / 90 x 310 / 420 W 90 x , ALSON 150 / 90 x 360 / 490 W 90 x , ALSON 150 / 90 x 420 / 570 W 90 x , ALSON 150 / 120 x 80 / 150 W 120 x , ALSON 150 / 120 x 105 / 185 W 120 x , ALSON 150 / 120 x 115 / 210 W 120 x , ALSON 150 / 120 x 135 / 245 W 120 x , ALSON 150 / 120 x 155 / 280 W 120 x , ALSON 150 / 120 x 175 / 315 W 120 x , ALSON 150 / 120 x 200 / 360 W 120 x , ALSON 150 / 120 x 230 / 420 W * 120 x , ALSON 150 / 120 x 270 / 490 W * 120 x ,80 Huom! Saatavana myös 125 W/m 2 tehoisina. TEKNISET TIEDOT Jännite 230 V Teho 150/125 W/m 2 Leveydet: - 30 cm koolausvälillä 30, 60, 90 ja 120 cm Pituudet 0,75 7,6 m / paksuus 0,5 mm Liitosjohto 2 m MK 1,5 89

90 Laadukas valikoima Alan parhaiden tuotteiden lisäksi tarjoamme suunnittelupalvelun ja räätälöintimahdollisuudet. Valikoimamme vastaa aina asiakastarpeeseen!

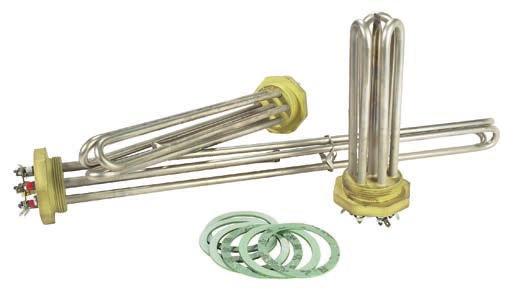

91 EFFEKT-VASTUSSAUVAT Vakiovalmisteiset Effekt-vastussauvat on tarkoitettu pintatehonsa puolesta veden lämmittämiseen. Effekt-vastussauvat valmistetaan vaihtoehtoisesti joko ruostumattomasta teräksestä AISI 316 tai incoloy-teräksestä (haponkestävä teräs). VAROITUS KUIVAKÄYTÖSTÄ 15 TUNTOELINTASKU HALKAISIJA 10mm KOTELON KIINNITYS: REIJÄT, KIERRE 5mm TIIVISTÄMINEN Effekt-vastussauvojen mukana toimitetaan tiiviste, jota voidaan käyttää silloin, kun asennuskohteessa on koneistettu vastapinta. Korkeille paineille ja lämpötiloille on saatavana erikoistiivisteaineita. 16 Ruostumaton teräs soveltuu parhaiten suljetun kierron kes kuslämmitysjärjestelmiin, joissa vesi on vähähappista. Haponkestävää incloy-terästä suositellaan tavalliselle käyttövedelle sekä erikoistarkoituksiin kuten esim. uima-allasvedelle. Öljyn lämmitykseen tarkoitetut erittäin alhaisen pintatehon sauvat voidaan tilauksesta toimittaa erikoisvalmisteisina. VASTUSPUTKET: HALKAISIJA 8mm KIERRE 4mm 47 x) 59 Vastussauvat on asennettava ja putkijärjestelmä suunniteltava siten, ettei missään olosuhteissa pääse muodostumaan ilmataskua vastussauvan ympärille tai juureen. Jo osittainenkin kuivakäyttö tuhoaa vastussauvan lyhyessä ajassa korjauskelvottomaksi. POIKKEUSOLOSUHTEET Veteen liuennut suola on pahin yksittäinen korroosiota aiheuttava tekijä, joka lyhentää vastussauvojen käyttöikää huomattavasti. Toinen käyttöikään vaikuttava tekijä on veden sisältämä kalkki, joka kerrostuu vastusputkien pinnalle lämmönluovutusta hidastavaksi kerrokseksi nostaen vastussauvojen toimintalämpötilaa. Suolaa vastaan voidaan varautua erikoisvalmisteisen suoja-anodin avulla ja kalkkia voidaan poistaa suodattimilla silloin, kun sitä on erityisen runsaasti. Korroosioalttiutta vähentää jossain määrin pintatehon alentaminen erikoisvalmisteisin vastussauvoin tai kytkentämuutoksin. TOIMITAMME MYÖS ERIKOISVASTUSSAUVOJA. KYSY TARJOUSTA! 91 Pituudet vaihtelevat tehon mukaan: mm. MUHVIN MATERIAALI MESSINKIÄ, KIINNITYSKIERRE NS 50 VARUSTETTU KAHDELLA KIINNITYSREIJÄLLÄ KOTELOA VARTEN, KIERRE 5mm VASTUSPUTKET RUOSTUMATONTA TERÄSTÄ TUNTOELINTASKU RUOSTUMATONTA TERÄSTÄ x) Minimiaukko, josta vastussauva on pujotettavissa esim. käytettäessä sovitusmuhveja säilön poikkeville kierteille. 1) Ruostumaton teräs soveltuu suljetun kierron keskuslämmitysjärjestelmiin. Vaihtoehtoisesti vastussauvoja voidaan toimittaa haponkestävin teräsputkin käyttövedelle ja erikoistarkoituksiin.

92 VASTUSSAUVAT SÄHKÖKYTKENNÄT L1 L1 Teholtaan pienet ja keskikokoiset Effekt-vastussauvat (2 9 kw) on tehtaalla kytketty tähtikytkentään (elementtijännite 230 V). Tähtikytkentäiset sauvat ovat liitettävissä sekä kolmivaihe- että yksivaiheverkkoon. Yksivaihekytkennässä tehoa voidaan alentaa 1/3 portaissa. Suuritehoiset (12 20 kw) sauvat on kytketty kolmiokytkentään (elementtijännite 400 V). Kolmiokytkentäiset sauvat voidaan liittää vain kolmivaiheverkkoon. Haluttaessa teho voidaan alentaa kolmasosaan muuttamalla kytkentä tähtikytkennäksi. L2 N L3 TÄHTIKYTKENTÄ PIENET TEHOT L2 L3 KOLMIOKYTKENTÄ SUURET TEHOT Varoitus: tähtikytkentäistä vastussauvaa ei saa kytkeä kolmioon, koska teho kasvaa kolminkertaiseksi ja johtaa sauvan tuhoutumiseen. VARASTOINTI Vastussauvat pitää pyrkiä varastoimaan kuivassa ja lämpimässä tilassa, koska kylmä, kostea ympäristö voi pitkällä aikavälillä aiheuttaa kosteuden kondensoitumista vastusputkien sisälle, josta voi olla seurauksena eristystilan huononeminen ja oikosulun vaara käyttöönotettaessa (lyhytaikaisessa varastoinnissa tällä ei kuitenkaan ole merkitystä). Kotelot niihin kuuluvine säätimineen toimitetaan liittimin ja läm- Nollajohtoa ei tähtikytkennässä välttämättä tarvita, mutta sitä varten on valittu liitin. mönkestävin kytkentäjohdoin varustettuna. Jokaisessa vastussauvassa on valmiina tuntoelinputki termostaattia, ylikuumenemissuojaa tai niiden yhdistelmää varten. Lämpöeristettyjen varaajien yhteydessä suositellaan käytettäväksi jatkoputkia, joilla vältetään kytkentäkotelon upottaminen lämpöeristeen sisään. Suuritehoisille vastussauvoille (12 20 kw) tarkoitetut kotelot ovat suurikokoisempia, pituus 175 mm ja ne on varustettu järeämmin liittimin ja paksummin kytkentäjohtimin. RUOSTUMATTOMASTA TERÄKSESTÄ AISI 316 KESKUSLÄMMITYSVEDELLE Sähkönumero LVI-numero Tyyppi Sähkönumero LVI-numero Tyyppi Teho (W) Pituus L (mm) OVH ALV 0% EF20 Pl ,00 131, EF30 Pl ,00 138, EF45 Pl ,00 152, EF60 Pl ,00 158, EF75 Pl ,00 167, EF90 Pl ,00 174, EF120 Pl ,00 188, EF150 Pl ,00 206, EF200 Pl ,00 235,50 Teho (W) Pituus L (mm) OVH ALV 0% EF20 P ,00 70, EF30 P ,00 74, EF45 P ,00 79, EF60 P ,00 84, EF75 P ,00 86, EF90 P ,00 89, EF120 P ,00 97, EF150 P ,00 109, EF200 P ,00 122,00 INCLOY HAPONKESTÄVÄSTÄ TERÄKSESTÄ KÄYTTÖVEDELLE 92

93 VARUSTELUVAIHTOEHDOT Eri varusteluvaihtoehdot on hinnoiteltu lisättäväksi Effektvastussauvan hintaan. Kotelorakenne on 12 kw ja suurimmilla tehoilla liittimien ja läpivientiaukon osalta järeämpi (tunnus A), joten vaihtoehdot on hinnoiteltu erikseen (esim. K ja KA). SUUNNITTELUVIHJEITÄ Säädintä valittaessa on otettava huomioon käyttötarkoitus ja olosuhteet. Vastussauvan yhteydessä olevan termostaatin differenssin tulee olla verraten suuri, jotta se toimisi moitteettomasti aiheuttamatta kuormitusheilahteluja. Parhaiten nämä vaatimukset täyttää yhdistelmätermostaatti TY3 (ja TYK), joka sopiikin itsenäiseksi toimintayksiköksi kattiloihin ja pieniin varaajiin. Suurien varaajien lämpökapasiteetin hyödyntäminen taas edellyttää tarkempaa säätöä ja tähän tarkoitukseen soveltuu parhaiten 1-nap. termostaatti T1 sijoitettuna säätötaskuun S. Lämminvesikierukka T1 : S Päivälämpötilan (kesäkäytön) säädöstä huolehtii erilliseen säätötaskuun sijoitettu 1-nap. termostaatti. Y1 Järjestelmä suojataan ylimpään vastussauvaan sijoitettavalla ylikuumenemissuojalla. Ylin vastussauva toimii päivä- ja kesätehona (myös talvi- ja kesäöinä). T1 : S Yölämpötilan säätöä varten sijoitetaan erilliseen säätötaskuun varaajan alaosaan 1-nap. termostaatti. K Yövastussauvoihin ei sijoiteta säätölaitteita. Euronormin mukainen (15)-merkintä asteikon alussa tarkoittaa sitä, että säätö toimii alkaen +14 C lämpötilasta, mutta ilmoitettu säätötarkkuus saavutetaan vasta varsinaisella toimintaalueella C. Kierrettäessä nuppi alkuasentoonsa termostaatti toimii sulanapidossa toimintalämpötilan ollessa +5 C. (100)-merkintä tarkoittaa vaihtoehtoista 100 asteen laukeamislämpötilaa laukeamisen normaalisti tapahtuessa 110 asteen lämpötilassa. (100 asteinen malli erikoistilauksesta.) P = perusmalli ilman koteloa ja säätölaitteita K = kytkentäkotelo T1 = kytkentäkotelo ja 1-nap. termostaatti C T3 = kytkentäkotelo ja 3-nap. termostaatti 0 90 C Y = kytkentäkotelo ja 1-nap. Ylikuumenemissuoja, joka on käyttöönotettaessa aseteltavissa C Y3 = kytkentäkotelo ja 3-nap. ylikuumenemissuoja, 102 C TERMOSTAATTEJA SAATAVISSA MYÖS ISOMMILLA ARVOILLA. TY3 = kytkentäkotelo ja 3-nap. termostaatti sekä 3-nap. ylikuumenemissuoja 15 85/105 C TYK = 3-nap. termostaatti sekä 3-nap. ylikuumenemissuoja 15 85/105 C sekä 3-nap. käyttökytkin, max 9 kw. Tl + Yl = 1-nap. termostaatti ja 1-nap. ylikuumenemissuoja C säätöalue ja 1-nap. ylikuumenemissuoja, joka on käyttöönotettaessa aseteltavissa C Termostaatti ja ylikuumenemissuoja kytkettävissä eri virtapiireihin. Sähkönumero LVI-numero Tyyppi Käyttöala OVH ALV 0 % K Kytkentäkotelo 43, KA sijoitus vastussauvaan 53, T1 Lämpötilan säätö varaajissa, 91, T1A sijoitus säätötaskuun 104, T3 Sauvakohtainen säätö, 182, T3A sijoitus vastussauvaan 187, Y1 Järjestelmän suojaus, 97, Y1A sijoitus vastussauvaan 109, Y3 Sauvakohtainen suojaus, 180, Y3A sijoitus vastussauvaan 187, TY3 Sauvakoht. suojaus ja säätö 128, TY3A sijoitus vastussauvaan 141, TYK Sauvakoht. suojaus ja säätö, sijoitus vastussauvaan 246, T1+Y1 Järjestelmän säätö ja suojaus, sijoitus säätötaskuun 178,70 93

94 LISÄVARUSTEET SÄÄTÖLAITETASKU Effekt-vastussauvojen monipuolisia säätövaihtoehtoja voidaan hyödyntää myös erillisinä säätöyksikköinä käyttämällä kätevää säätölaitetaskua, johon sopivat EffektIN normaalit kotelorakanteet jatkoputkineen. Säätölaitetasku on itse asiassa nollatehon vastussauva, joka voidaan kiertää 2 tai 3/4 yhteeseen. Säätölaitetasku S JATKOPUTKET Effekt-vastussauvoihin on saatavana mm jatkoputki, jonka avulla kytkentäkotelo voidaan nostaa lämpöeristetyssä varaajassa eristeen ulkopintaan, jossa sitä on helpompi käsitellä. Jatkoputkien mukana toimitetaan kiinnitystarvikkeet sekä lämmönkestävät kytkentäjohdot liittimineen. Jatkoputki 100 TYÖKALUT Effekt-vastussauvojen asennusta varten on saatavana erikoishylsyavain, joka on suunniteltu myös jatkoputkiasennuksiin niin että hylsyavain voidaan työntää jatkoputken läpi ja kiristää tai avata syvällä eristeen alla olevan vastussauvan liitäntämuhvi. Huom. Effekt-hylsyavain on 8-kulmainen ja sen avainväli on 76 mm. Hylsyavain H 300 mm ÖLJYN JA KEMIKAALIEN LÄMMITYS Vedelle tarkoitettuja vastussauvoja ei saa käyttää Öljylle sallittava pintateho on huomattavasti alhaisempi öljyn lämmittämiseen. (1/9 vedenlämmitystehosta). Tähän päästään joko valmistamalla sauva alhaiselle teholle (tehdastoimitus) tai pudottamalla vakiovastussauvateho kytkennänmuutoksella riittävän alhaiseksi. Sarjakytkennällä teho putoaa 1/9 osaan nimellistehosta ja se on helppo toteuttaa käyttöönotettaessa. Vastussauva kytketään aina runkoon leimattuun nimellisjännitteeseen. Tehot 2 9 kw (tehdaskytkentä tähti) 230 V ja tehot kw (tehdaskytkentä kolmio) 400 V. Ennen käyttöönottoa vastussauvat on merkittävä mukana toimitettavin varoituskilvin (toinen kotelon sisä- ja toinen ulkopuolelle). Kemikaaleja lämmitettäessä on etukäteen selvitettävä nesteen ominaisuudet suhteessa vastusputken materiaaliin (vastusputkien ainetodistus toimitetaan pyydettäessä). Effekt-vastussauvojen yhden vuoden tuotetakuu on voimassa vain käytettäessä ohjeiden mukaan valittuja ja mitoitettuja vastussauvoja yleiset laatunormit täyttävän veden tai öljyn lämmittämiseen. 1/9teho 230V 94 VAROITUS! 1/9teho 1/9teho 230V 400V Tyyppi Nimitys Tämä 230 V nimellisjännitteinen vastussauva on tarkoitettu toimimaan alennetulla teholla kemikaalioiden lämmityksessä. Kytkentäkaavio kannen 400V sisäpuolella. KYTKENTÄÄ EI SAA MUUTTAA. Käyttöala OVH ALV 0 % Sähkönumero LVI-numero S Säätölaitetasku Säätimen sijoitus 33, JP 50 Jatkoputki 50 mm Kotelon loitontaminen 32, JP 100 Jatkoputki 100 mm Kotelon loitontaminen 37, JP 150 Jatkoputki 150 mm Kotelon loitontaminen 43, JP 200 Jatkoputki 200 mm Kotelon loitontaminen 45, H 300/8 Hylsyavain 8-kulm. Asennus (Effekt) 55,70

95 LÄMPÖTYKKI LÄMPÖTYKKI Effekt-lämpötykki on erinomainen ratkaisu vanhojen vesikeskuslämmitysjärjestelmien ja varaajien saneerauksissa. Se ei kaipaa mitään ulkopuolisia kytkentälaitteita, kuten kytkimiä tai kontaktoreita. Tilavan kotelon, riviliittimien ja lämmönkestävien kytkentäjohtojen ansiosta elementeille voidaan tuoda tavallinen asennusjohto (MMJ). Kalliita erikoisjohtoja ja vaihtorasioita ei tarvita. Kahden tuuman (2 ) liitäntäyhde sopii lähes kaikkiin kattiloissa ja varaajissa oleviin vakioliitäntöihin. SUUNNITTELUVIHJEITÄ LISÄVARUSTEET Tehoalue 3 9 kw kattaa useimmat käyttökohteet. Si joitettaessa useita elementtejä samaan kattilaan tai säiliöön voidaan Effektlämpötykkiä käyttää myös ohjausyksikkönä ja kytkeä sen orjaksi tavallisia Effekt-vastussauvoja. Kokonaistehon ylittäessä 9 kw on orjakuorman ohjaukseen kuitenkin käytettävä kontaktoria. Silloin, kun varaajassa on paksu lämpöeriste, suositellaan Effektlämpötykin yhteydessä käytettäväksi mm jatkoputkea, joka nostaa kytkentäkotelon säätölaitteineen lämpöeristeen ulkopintaan, missä se on paremmin esillä. Ahtaissa paikoissa voidaan käyttää näppärää hylsyavainta. TEKNISET TIEDOT Lämmönkestävä kotelo Liityntäyhde 2 messinkiä Vastussauva ruostumatonta terästä Tehoalue 3 9 kw 3-napainen kytkin 3-napainen termostaatti 3-napainen ylikuumenemissuoja Riviliitin verkkoliitäntää varten Lämmönkestävät kytkentäjohtimet Saatavana myös INCLOY-vastuksella E A=195mm B=95mm C=70mm D=45mm E=125mm L= mm 95 B C D L A Sähkönumero LVI-numero Tyyppi Teho (W) Pituus L (mm) OVH ALV 0 % EF 30 TYKKI , EF 45 TYKKI , EF 60 TYKKI , EF 75 TYKKI , EF 90 TYKKI ,00

96 SÄHKÖKATTILAT Effekt-kattilat ovat tehokkaita lämmitysyksiköitä, joita voi daan käyttää vanhojen keskuslämmityskattiloiden tilalla tai rinnalla niin pienissä kuin suurissakin kiinteistöissä sekä moniin erikoistarkoituksiin. PUTKIKATTILAT PYSTYASENNUS 2" ILMANPOISTOYHDE PK-putkikattiloissa on yksi 2 vastusmuhvi sekä kaksi 2 liitäntämuhvia lämmitysverkostoa varten. Vastusmuhviin voi daan sijoittaa yksi vastussauva säätölaitteineen, max. teho 15 kw. Koska uusissa PK-kattiloissa on erillinen paisuntayhde vastussauvan puoleisessa päädyssä, ne voidaan asentaa myös pystyasentoon vastussauvan kotelo ylöspäin, kun huolehditaan ilmanpoistosta (esim. automaattinen ilmaus venttiili paisuntayhteeseen). Kattilat on eristetty polyuretaanilla ja päällystetty muovitetulla teräslevyllä. Kattilat toimitetaan varustettuna halutuntehoisilla vastussauvoilla ja säätölaitteilla. Vastussauvat ja säätölaitteet asennetaan kattilaan käyttöpaikalla. 2" Rakennepaine 10 bar. Kattilamateriaali kattilateräs, ruostumaton teräs tai haponkestävä teräs. Kattilateräs soveltuu keskuslämmitysveden lämmittämiseen. Ruostumaton teräs soveltuu käyttövedelle ja haponkestävä teräs erikoistarkoituksiin. Taulukon hinnat on laskettu kattilateräksiselle kattilalle ja ruostumattomille teräsvastuksille. Toimitus suoraan varastosta. Muut materiaalit tarjotaan pyydettäessä ja toimitetaan tehdastoimituksena. 2" VAAKA-ASENNUS ILMANPOISTOYHDE " VARUSTELUVAIHTOEHDOT TY3: 3-nap. termostaatti ja 3-nap. ylik. suoja TYK: 3-nap. termostaatti ja 3-nap. ylik. suoja ja 3-nap. käyttökytkin Suora ohjaus mahdollinen 9 kw tehoon saakka. Suuremmilla tehoilla käytettävä kontaktoriohjausta. VAROITUS Kattila on asennettava ja putkitus suunniteltava siten, ettei missään olosuhteissa pääse muodostumaan ilmataskua vastussauvojen ympärille. Vastussauvat eivät kestä lyhytaikaistakaan kuivakäyttöä. TOIMITAMME MYÖS ERIKOISKATTILOITA. KYSY TARJOUSTA! Tuotenumero Tyyppi Teho (kw) Vastuksia (kpl) OVH ALV 0 % PK 601 TY3 6 1 x 6 693, PK 751 TY3 7,5 1 x 7,5 700, PK 901 TY3 9 1 x 9 705, PK 121 TY3A 12 1 x , PK 151 TY3A 15 1 x , PK 601 TYK 6 1 x 6 815, PK 751 TYK 7,5 1 x 7,5 835, PK 901 TYK 9 1 x 9 839,00 96

97 PUTKISTOKATTILAT PPK-putkistokattiloissa on neljä 2 vastusmuhvia sekä kaksi 2 liitäntämuhvia lämmitysverkostoa varten ja 1 paisuntayhde. (P) Vastusmuhveihin voidaan sijoittaa tehontarpeen edellyttämä määrä vastuksia aina 48 kw yhteistehoon saakka. P1" 110 Säätö voidaan ratkaista sijoittamalla yhteen tai useampaan vastussauvaan termostaatti, ylikuumenemissuoja tai niiden yhdistelmä. Taulukon mukainen perusvarustelu edellyttää yhdessä sauvassa olevaa TY3-säätöyksikköä, joka kontaktorien avulla ohjaa kaikkia vastuksia. Jokainen sauva on myös mahdollista varustaa samanlaisella yksiköllä, jolloin kontaktorit ovat tarpeettomia ja saadaan useita vapaasti valittavia lämpötilaportaita. TY3-termostaatti voi ohjata suoraan 9 kw max. tehoa (esim. PPK 364, 4 x 9 kw). 2" 800 2" Pienten ulkomittojensa ja keveytensä ansiosta PPK-kattilat voidaan PK-kattiloiden tavoin asentaa suoraan putkistoon ilman seinä- tai lattiakiinnityksiä " Kattilamateriaali on kattilateräs, ruostumaton teräs tai haponkestävä teräs. Kattilateräs soveltuu keskuslämmitysveden lämmittämiseen. Ruostumaton teräs soveltuu käyttövedelle ja haponkestävä teräs erikoistarkoituksiin. Taulukon hinnat on laskettu kattilateräksiselle kattilalle ja ruostumattomille terävastuksille. Rakennepaine 4 bar. Ruostumattomat ja haponkestävät kattilat valmistetaan 10 barin rakennepaineelle ja ne tarjotaan pyydettäessä. VAROITUS Kattila on asennettava ja putkitus on suunniteltava siten, ettei missään olosuhteissa pääse muodostumaan ilmataskua vastussauvojen ympärille. Vastussauvat eivät kestä lyhytaikaistakaan kuivakäyttöä. Tuotenumero Tyyppi Teho (kw) Vastuksia (kpl) PPK x 7, PPK x PPK ,5 3 x 7, PPK x PPK x PPK x 7, PPK x PPK x 12 97

98

99 ICT-RATKAISUT Nykyaikaisen rakennuksen elinehtoja ovat toimivat ja luotettavat tietoliikenne-, rakennusautomaatio-, virransyöttö-, turvallisuusja hissijärjestelmäratkaisut. Tämä koskee kaikkia rakennuksia, oli kyse sitten asuin- tai toimistorakennuksesta, hotellista, urheilustadionista, televisiostudiosta tai tunnelista. Valitse heti alusta alkaen luotettava toimittaja tietoverkkojärjestelmällesi: valitse Pistesarjat ja luotettavat tuotteemme. Laadukkaat kaapelit ja komponentit, jotka ylittävät standardien asettamat vaatimukset ja antavat verkolle reserviä tulevaisuuteen. ICT-tuoteryhmämme on kattava ja voimme toteuttaa kokonaiset järjestelmätoimitukset laadukkaasti ja tarvittaessa pitkällä järjestelmätakuulla. Oli kohde sitten pienempi taloyhtiön jakamo tai kokonainen palvelinsali, niin ratkaisu löytyy Pistemieheltä! Pistesarjojen ICT-tuotevalikoimassa on sekä suojatut että suojaamattomat kuparijärjestelmäratkaisut, valokuitujärjestelmäratkaisut sekä kaapit ja telineet. Kuparijärjestelmän osalta Pistesarjoilla on tarjota kattava valikoima tuotteita äänen, datan, kuvan, ohjaussignaalien ja etävirransyötön siirtoon (PoE ja PoE+). Kuituoptisten tuotteiden osalta on myös saatavilla kaikki tarvikkeet kaapeleista, adaptereista ja hännistä aina erilaisiin rasioihin ja koteloihin asti niin moni- kuin yksimuotona. Pistesarjojen valikoimissa on myös valmiiksi päätetyt datakaapeliniput (kupari ja kuitu), jotka valmistetaan määritettyjen pituuksien mukaan ja toimitetaan tarvittaessa mittaustodistusten kanssa valmiina asennettavaksi. IP67-luokitellut tuotteet sekä muut vaativat olosuhteet ICT-tuoteryhmästä löytyy ratkaisut myös vaativiin olosuhteisiin sekä liittimien että rasioiden osalta: Valikoimassa muun muassa maakaapelit (kupari ja kuitu) ja teollisuuden PUR (polyuretaanipinnoitteinen) Cat-kaapeli sekä jopa IP67 luokitellut liittimet ja rasiat. Myös E30-luokitellut palonkestävät kuidut saat meiltä. Tutustu valikoimaan kotisivuillamme tai lue lisää ICT-tuoteoppaasta. TieToTekniikkaraTkaiSujen TuoTeopaS 4. painos Cabling Solutions Tilaa kuvasto tai lataa osoitteesta: 99

100 KUPARIKAAPELOINTIJÄRJESTELMÄT Valikoimastamme löydät kattavan valikoiman kaapeleita, liittimiä, paneeleita ja muita data-tarvikkeita. Vaativiin ja suorituskykyisiin sovelluksiin tai tulevaisuutta varten varauduttaessa suosittelemme käytettäväksi kategorian 7 A tai 7 -kaapeleita. Kategoria/luokka Kytkentäpaneeli suojattu 7 A /F A (1 000 MHz) (tulevat sovellukset) MGK 24x ruostumaton teräs (PS GG-45) MPS 24x ruostumaton teräs (PS-TERA) 7 /F (600 MHz) KS 24x Keystone-kytkentäpaneeli KS 24x-a Keystone-kytkentäpaneeli, kulmamalli CSA 24/8 Cat.6 A Vaihtoehto: kompakti ratkaisu integroiduilla RJ45-moduuleilla 6 A /E A (500 MHz) 10GBase-T KS 24x Keystone-kytkentäpaneeli KS 24x-a Keystone-kytkentäpaneeli, kulmamalli CSA 24/8 Cat.6 A Vaihtoehto: kompakti ratkaisu integroiduilla RJ45-moduuleilla 6/E (250 MHz) 1GBase-T/100Base-T KS 24x Keystone-kytkentäpaneeli KS 24x-a Keystone-kytkentäpaneeli, kulmamalli CSP 24/8 Cat.6 Vaihtoehto: kompakti ratkaisu integroiduilla RJ45-moduuleilla Kategoria/luokka Kytkentäpaneeli suojaamaton 6/E (250 MHz) 1GBase-T/100Base-T KU 24x Keystone-kytkentäpaneeli CUP 24/8 Cat.6 Kompakti ratkaisu integroiduilla RJ45-moduuleilla 100

101 Laajan valikoimamme kaapelit ovat luokitukseltaan FRNC / LS0H (yksittäin/nippuna itsestään sammuva, ei syövyttäviä palokaasuja / matala savunmuodostus ja halogeenivapaa). Tarkemmat tiedot löydät kotisivuiltamme tai ICT-tuoteoppaasta, jonka voit tilata lähettämällä sähköpostia osoitteeseen myynti@pistesarjat.fi. CU P S/FTP, AWG 22 CU x4P F8 S/FTP, AWG 22 CU P S/FTP, AWG 23 CU x4P F8 S/FTP, AWG 23 PS-GG45 7 A Cat. 7 A Kytkentäjohto PS-GG45 4P CU P S/FTP, AWG 22 CU x4P F8 S/FTP, AWG 22 PS-TERA 4P Cat. 7 A Kytkentäjohto PS-TERA 4P CU P / 2x4P F8 CU P / 2x4P F8 CU P GG-PE CU P / 2x4P F8 RJ45-moduuli KS-T Plus 1/8 Cat. 6 A Kytkentäjohto PS-GG45 4P Kytkentäjohto PS-TERA 4P CU P / Industrial PUR CU P S/FTP, AWG 23, Cat.7 CU x4P F8 S/FTP, AWG 23, Cat.7 CU P F/FTP, AWG 23 CU x4P F8 F/FTP, AWG 23 RJ45-moduuli KS-T Plus 1/8 Cat. 6 A RJ45-kytkentäjohto Cat. 6 A /E A CU 7702 flex CU P S/FTP, AWG 23 CU x4P F8 S/FTP, AWG 23 CU P U/FTP, AWG 23 CU x4P F8 U/FTP, AWG 23 CU P S/FTP, AWG 23 CU x4P F8 S/FTP, AWG 23 RJ45-moduuli KS-TS 1/8 Cat. 6 RJ45-kytkentäjohto Cat. 6 A /E A CU 7702 flex CU P U/FTP, AWG 23 Datakaapeli Moduuli Kytkentäjohto CU 662 4P U/UTP, AWG 24 RJ45-moduuli KU-T 1/8 Cat. 6 RJ45-kytkentäjohto Cat. 6 CU 602 flex RJ45-moduuli KU 1/8 Cat. 6 RJ45-kytkentäjohto Cat

102 KUITUKAAPELOINTIJÄRJESTELMÄT FO Outdoor wbggt HP / A-DQ(ZN)B2Y HighP, max. 576 kuitua FO Universal U-DQ(ZN)BH sisä- ja ulkoasennuksiin, max. 144 kuitua FO Universal wbggfr Easy Blow / U-DQ(ZN)BH Itsestään sammuva kuitukaapeli, max. 288 kuitua, optimoitu puhallukseen FO Outdoor ZGGT HP / A-DQ(ZN)B2Y HighP, max. 24 kuitua 102

103 FO Outdoor ZGGT HP / A-DQ(ZN)B2Y HighP, max. 24 kuitua FO Universal wbggfr Safety / U-DQ(ZN)BH Palonkestävä kaapeli E30, max. 60 kuitua FO Indoor FTTH TB/ I-V(ZN)H Tight Buffer, 2 tai 4 kuitua FO Indoor FTTH / I-M(ZN)H Coating buffer, 2 tai 4 kuitua FO Outdoor wbkt Micro / A-DQ(ZN)2Y Micro cable, max. 144 kuitua FO Outdoor ZT S-Micro / A-D2Y S-Micro cable, max. 24 kuitua FO Outdoor wbkt S-Micro / A-DQ(ZN)2Y S-Micro cable, max. 216 kuitua 103

104 KUITUKAAPELOINTIJÄRJESTELMÄT Optisten tuotteiden valikoima on kattava ja Pistesarjoilta löydät kaikki tarvikkeet tehokkaan valokuituverkon rakentamiseen kaapeleista, välijohdoista ja hännistä aina adaptereihin, paneeleihin ja erilaisiin kotelo- ja jakamoratkaisuihin asti. Laadukkaasta ja suorituskykyisestä valokuitukaapelivalikoimastamme löytyvät myös palonkestävät kuidut E30-luokituksella. Valtaosa kuitukaapelivalikoimastamme on halogeenivapaata, nippuna itsestään sammuvaa materiaalia täyttäen näin viimeisimmät standardivaatimukset. Lisää tietoa tuotteista löydät kotisivuiltamme ja ICT-ratkaisujen tuoteluettelostamme. Kuitukaapelit sisäasennuksiin Simplex / I-V(ZN)H - 2,0 mm / 2,8 mm, 1 kuitu FTTH TB / I-V(ZN)H, 2,8 mm, 2 ja 4 kuitua Mini Zipcord / I-V(ZN)H, 1,8 mm, 2 kuitua FTTH / I-M(ZN)H, 2,2 mm, 2 ja 4 kuitua Duplex / I-V(ZN)HH, 2,0 mm / 2,8 mm, 2 kuitua BO / I-V(ZN)HH Breakout, 2,0 mm, 2 12 kuitua Kuitukaapelit sisä-/ulkoasennuksiin U-DQ(ZN)BH, 4 24 kuitua wbggfr Easy Blow / U-DQ(ZN)BH, kuitua U-DQ(ZN)BH, kuitua ZGGFR Safety / U-DQ(ZN)BH, 4 12 kuitua ZGGFR Easy Blow / U-DQ(ZN)BH, 4 24 kuitua wbggfr Safety / U-DQ(ZN)BH, kuitua Kuitukaapelit ulkoasennuksiin wbkt HP / A-DQ(ZN)B2Y, kuitua wbkwt HP / A-DQ(ZN)(SR)2Y, kuitua ZGGT HP / A-DQ(ZN)B2Y HighP, 4 24 kuitua ZKT Micro / A-DQ(ZN)2Y, 4 24 kuitua wbkt Micro / A-DQ(ZN)2Y, kuitua wbggt HP / A-DQ(ZN)B2Y, kuitua ZT S-Micro / A-D2Y, 4 24 kuitua wbggt HP / A-DQ(ZN)B2Y, kuitua wbkt S-Micro / A-DQ(ZN)2Y, kuitua ZwbKWT BL / A-DQ(ZN)(SR)2Y, 4 24 kuitua 104

105 Palonkestävät. Halogeenittomat. PST PYRO -kaapelit.

106 PALONKESTÄVÄT KAAPELIT PYRO CABLES BY PYRO FRHF - JE-H(St)H...Bd FE180 / E30 INSTRUMENTOINTIKAAPELI Palonkestävä halogeeniton FRHF-instrumentointi- ja tietoliikennekaapeli kiinteisiin asennuksiin, joissa turvallisuus edellyttää kaapeleiden toimivuutta tulipalon aikana esim. opaste- ja turvavalaistuksen, palohälyttimien, savunpoistolaitteiden, sammutuslaitteiden, kuulutusjärjestelmien, hissien yms. laitteiden kaapelointi. Sisäasennuksiin, ulkona kaapeli suojattava suoralta auringonvalolta. Sähkönumero Tyyppi Ulkohalkaisija n. mm PYRO FRHF 1 x 2 x 0,8 JE-H(St)H 5, PYRO FRHF 2 x 2 x 0,8 JE-H(St)H 6, PYRO FRHF 4 x 2 x 0,8 JE-H(St)H 8,7 Saatavissa myös punainen versio paloilmoitinkaapelointeihin. Rakenne Johdin: Kirkas kuparilanka, Ø 0,8 mm (n. 0,5 mm2) Johdineriste: Palonkestävä cross-linked polymeeri EN mukaisesti Parikierretty: 2 johdinta kierretty pariksi Välieriste: PEPT-nauha 106 Suojaus: Alumiinilaminoitu folio ja tinattu kuparilanka, Ø 0,8 mm (n. 0,5 mm2) Ulkovaippa: Itsesammuva polyolefiini VDE , VDE HM2 ja EN mukaan Vaipan väri: Oranssi (saatavana myös punaisena), metri-, tyyppi- ja valmistajapainatuksella Johdinvärit: DIN VDE 0815 mukaan: 1. pari sini/puna, 2. pari harmaa/kelta, 3. pari vihreä/ruskea, 4. pari valko/musta 4 parin ryhmissä niputettu numeroidulla muovinauhalla, numerointi 1:stä alkaen

107 PYRO CABLES BY PYRO FRHF - JE-H(St)H...Bd FE180 / E30 INSTRUMENTOINTIKAAPELI Tekniset tiedot Max. 225 V Koestusjännite: 500 V, 50 Hz johdin / johdin, 2000 V, 50 Hz johdin / suojavaippa Eristysresistanssi: Min. 100 M Ω x km Silmukkaresistanssi: Max. 73,2 Ω / km Parikapasitanssi: Max. 120 nf / km 800 Hz:llä C (kiinteä asennus ja varastointi) Käsittelylämpötila: C Min. taivutussäde: 7,5 x kaapelin halkaisija (asennettaessa) 2,5 x kaapelin halkaisija (kiinteä asennus) Palonkestävät asennusjärjestelmät Palonkestävät kaapelit ja -järjestelmät alan ammattilaiselta 2012 Datwyler - SafetyCatalogue - fi - 01/2013 Käyttölämpötila: Palonkestävät asennusjärjestelmät Nimellisjännite: Pistesarjat oy Karvaamokuja Helsinki Puh Faksi myynti@pistesarjat.fi Oikeus teknisiin muutoksiin pidätetään. Kaapelijärjestelmät Tilaa kuvasto tai lataa osoitteesta: Standardit Halogeeniton: IEC , EN , VDE mukaan, ei syövyttäviä palokaasuja Liekinkestävä: IEC , EN ja VDE mukaan Nippuna itsestäänsammuva: IEC /-24 (kategoria A/C), EN /-4 (F4A/C), VDE /-4 mukaan Vähäinen savunmuodostus: IEC /-2, EN /-2 (EN /-2), VDE /-2 (VDE /-2) mukaan Palonkestoisuus: IEC /-23 (FE 180 minuuttia), EN 50200, VDE VDE mukaan 107

108 PYRO CABLES BY PYRO FRHF - JE-H(St)H...Bd FE180 / E30 - E90 -INSTRUMENTOINTIKAAPELI Palonkestävä halogeeniton FRHF-instrumentointi- ja tietoliikennekaapeli kiinteisiin asennuksiin, joissa turvallisuus edellyttää kaapeleiden toimivuutta tulipalon aikana esim. opaste- ja turvavalaistuksen, palohälyttimien, savunpoistolaitteiden, sammutuslaitteiden, kuulutusjärjestelmien, hissien yms. laitteiden kaapelointi. Sisäasennuksiin, ulkona kaapeli suojattava suoralta auringonvalolta. Sähkönumero Tyyppi Ulkohalkaisija n. mm PYRO FRHF 8 x 2 x 0,8 JE-H(St)H 13, PYRO FRHF 12 x 2 x 0,8 JE-H(St)H 14, PYRO FRHF 16 x 2 x 0,8 JE-H(St)H PYRO FRHF 20 x 2 x 0,8 JE-H(St)H PYRO FRHF 32 x 2 x 0,8 JE-H(St)H 21, PYRO FRHF 40 x 2 x 0,8 JE-H(St)H 25, PYRO FRHF 52 x 2 x 0,8 JE-H(St)H 27,6 Saatavissa myös punainen versio paloilmoitin kaapelointeihin. Rakenne Johdin: Kirkas kuparilanka, Ø 0,8 mm (n. 0,5 mm2) Johdineriste: Palonkestävä cross-linked polymeeri EN mukaisesti Parikierretty: 2 johdinta kierretty pariksi Välieriste: PEPT-nauha 108 Suojaus: Alumiinilaminoitu folio ja tinattu kuparilanka, Ø 0,8 mm (n. 0,5 mm2) Ulkovaippa: Itsesammuva polyolefiini VDE , VDE HM2 ja EN mukaan Vaipan väri: Oranssi (saatavana myös punaisena), metri-, tyyppi- ja valmistajapainatuksella Johdinvärit: DIN VDE 0815 mukaan: 1. pari sini/puna, 2. pari harmaa/kelta, 3. pari vihreä/ruskea, 4. pari valko/musta 4 parin ryhmissä niputettu numeroidulla muovinauhalla, numerointi 1:stä alkaen

109 PYRO CABLES BY PYRO FRHF - JE-H(St)H...Bd FE180 / E30 E90 INSTRUMENTOINTIKAAPELI Tekniset tiedot Max. 225 V Koestusjännite: 500 V, 50 Hz johdin / johdin, 2000 V, 50 Hz johdin / suojavaippa Eristysresistanssi: Min. 100 M Ω x km Silmukkaresistanssi: Max. 73,2 Ω / km Parikapasitanssi: Max. 120 nf / km 800 Hz:llä Käyttölämpötila: C (kiinteä asennus ja varastointi) Käsittelylämpötila: C Min. taivutussäde: 7,5 x kaapelin halkaisija (asennettaessa) 2,5 x kaapelin halkaisija (kiinteä asennus) Palonkestävät asennusjärjestelmät Nimellisjännite: Palonkestävät asennusjärjestelmät 2012 Datwyler - SafetyCatalogue - fi - 01/2013 Palonkestävät kaapelit ja -järjestelmät alan ammattilaiselta Pistesarjat oy Karvaamokuja Helsinki Puh Faksi myynti@pistesarjat.fi Oikeus teknisiin muutoksiin pidätetään. Kaapelijärjestelmät Tilaa kuvasto tai lataa osoitteesta: Standardit Halogeeniton: IEC , EN , VDE mukaan, ei syövyttäviä palokaasuja Liekinkestävä: IEC , EN ja VDE mukaan Nippuna itsestäänsammuva: IEC /-24 (kategoria A/C), EN /-4 (F4A/C), VDE /-4 mukaan Vähäinen savunmuodostus: IEC /-2, EN /-2 (EN /-2), VDE /-2 (VDE /-2) mukaan Palonkestoisuus: IEC /-23 (FE 180 minuuttia), EN 50200, VDE VDE mukaan 109

110 HALO NHXMH-ASENNUSKAAPELIT 300/500 V Halogeeniton nippuna itsesammuva kaapeli kiinteisiin asennuksiin kuva-, kostea- tai märkätiloihin. Pinta- tai sisäasennuksena seiniin ja betoniin, mutta ei suoraan valuun. Soveltuu myös ulkokäyttöön. Johtimen sallima käyttölämpötila +70 C. Sähkönumero Tyyppi Ulkohalkaisija n. mm HALO HF 2 x 1,5 N NHXMH 8, HALO HF 3 x 1,5 S NHXMH 9, HALO HF 3 x 2,5 S NHXMH 9, HALO HF 3 x 6 S NHXMH 13, HALO HF 3 x 10 S NHXMH 14, HALO HF 4 x 1,5 S NHXMH 9, HALO HF 4 x 2,5 S NHXMH 10, HALO HF 5 x 1,5 S NHXMH 10, HALO HF 5 x 2,5 S NHXMH 11, HALO HF 5 x 6 S NHXMH 15, HALO HF 5 x 10 S NHXMH 18, HALO HF 5 x 16 S NHXMH 22, HALO HF 7 x 1,5 S NHXMH 10, HALO HF 12 x 1,5 S NHXMH 15, HALO HF 19 x 1,5 S NHXMH 18, HALO HF 7 x 2,5 S NHXMH 12,5 Saatavissa myös muita kokoja. Rakenne Johdin: Kirkas kuparilanka tai harvasäikeinen (16 mm 2 ) kuparilanka IEC60228, EN60228 (VDE 0295 mukaan Johdineriste: Polyeteeni cross-linked CENELEC HD 604 S1 ja VDE X11 mukaan Välieriste: Halogeeniton yhdiste Ulkovaippa: Polyolefiiniyhdiste VDE HM2 mukaan Vaipan väri: Vaalean harmaa Johdinvärit: Ruskea, sininen, keltavihreä, musta ja harmaa (CENELEC HD 308 S2 ja VDE 0293), 7 napaisesta alkaen keltavihreä + numeroidut johtimet 110

111 HALO NHXMH -ASENNUSKAAPELIT 300/500 V Tekniset tiedot Nimellisjännite: 300/500 V Koestusjännite: 2000 V, 50 Hz Käyttölämpötila: C (kiinteä asennus ja varastointi) Käsittelylämpötila: C Minimitaivutussäde: 4 x kaapelin halkaisija (kiinteä asennus), 6 x kaapelin halkaisija (asennettaessa) Standardit Halogeeniton: Liekinkestävä: IEC , EN , VDE mukaan, ei syövyttäviä palokaasuja IEC , EN ja VDE mukaan Nippuna itsestäänsammuva: IEC /-24 (kategoria A/C), EN /-4 (F4A/C), VDE /-4 mukaan Vähäinen savunmuodostus: IEC /-2, EN /-2 (EN /-2), VDE /-2 mukaan Meiltä saatavana myös muita halogeenivapaita kaapeleita, kuten esimerkiksi: MK-HF/H07Z-R, XMK-HF/N2XH, MCMK-HF/N2XCH ja monia muita, kysy! 111

112 PYRO CABLES BY PYRO FRHF -ASENNUSKAAPELIT (ECO) KERAM FE 180 / E30 Palonkestävä halogeeniton FRHF-kaapeli kiinteisiin asennuksiin, joissa turvallisuus edellyttää kaapeleiden toimivuutta tulipalon aikana esim. opaste- ja turvavalaistuksen, palohälyttimien, savunpoistopuhaltimien, sammutuslaitteiden, hissien yms. laitteiden virransyöttö. Sisäasennuksiin, ulkona kaapeli suojattava suoralta auringonvalolta. Tyyppi Ulkohalkaisija n. mm PYRO FRHF 2 x 1,5 N 7, PYRO FRHF 2 x 2,5 N PYRO FRHF 3 x 1,5 S 8, PYRO FRHF 3 x 2,5 S 9, PYRO FRHF 3 x 6 S 12,5 PYRO FRHF 4 x 1,5 S 9,1 PYRO FRHF 5 x 1,5 S 9, Datwyler - SafetyCatalogue - fi - 01/ PYRO FRHF 5 x 2,5 S 11, PYRO FRHF 5 x 6 S 15, PYRO FRHF 7 x 1,5 S 10, PYRO FRHF 8 x 1,5 S 11, PYRO FRHF 10 x 1,5 S 13, PYRO FRHF 12 x 1,5 S 14,2 Palonkestävät asennusjärjestelmät Sähkönumero Palonkestävät asennusjärjestelmät Palonkestävät kaapelit ja -järjestelmät alan ammattilaiselta Pistesarjat oy Karvaamokuja Helsinki Puh Faksi myynti@pistesarjat.fi Oikeus teknisiin muutoksiin pidätetään PYRO FRHF 21 x 1,5 S 17, PYRO FRHF 27 x 1,5 S 20, PYRO FRHF 7 x 2,5 S 12, PYRO FRHF 12 x 2,5 S 16,7 Kaapelijärjestelmät Tilaa kuvasto tai lataa osoitteesta: Saatavissa myös muita kokoja sekä monisäikeisillä johtimilla. Rakenne Johdin: Kirkas kuparilanka 112 Johdineriste: Kaksoiseriste, cross-linked, Keram-erikoismateriaali CENELEC HD 604 S 1 mukaisesti Välieriste: Itsesammuva halogeeniton erikoismateriaali Ulkovaippa: Oranssi, liekinkestävä polyolefiini CENELEC HD 604 S 1 mukaisesti Painatus: Metri-, tyyppi- ja valmistaja Johdinvärit: Ruskea, sininen, keltavihreä, musta, harmaa (CENELEC HD 308 S2 mukaisesti) ja 7-napainen keltavihreä + numeroidut johtimet

113 välieriste keraaminen liekinkestävä HF-polyolefiini HF-erikoismateriaali BY PYRO CABLES liekinkestävä HF-polyolefiinivaippa (HF=halogeniton) johdineriste HF-erikoismateriaali yksisäikeinen johdin PYRO FRHF -ASENNUSKAAPELIT (ECO) KERAM FE180 / E30 Tekniset tiedot Nimellisjännite: Koestusjännite: Käyttölämpötila: 0,6/1 kv 3500 V, 50 Hz C (kiinteä asennus ja varastointi) Käsittelylämpötila: C Min. taivutussäde: 15 x kaapelin halkaisija (asennettaessa ja kiinteä asennus) Standardit Halogeeniton: Liekinkestävä: IEC , EN , VDE mukaan, ei syövyttäviä palokaasuja IEC , EN ja VDE mukaan Nippuna itsestäänsammuva: IEC /-24 (kategoria B/C), EN /-4 (F4B/C), mukaan Vähäinen savunmuodostus: IEC /-2, EN /-2 (EN /-2), VDE /-2 (VDE /-2) mukaan Palonkestoisuus: IEC /-21 (FE 180 minuuttia), VDE mukaan 113

114 PYRO CABLES BY PYRO FRHF -ASENNUSKAAPELIT STANDARD-PALOILMOITINKAAPELIT Palonkestävä halogeeniton FRHF-kaapeli kiinteisiin asennuksiin, joissa turvallisuus edellyttää kaapeleiden toimivuutta tulipalon aikana esim. opaste- ja turvavalaistuksen, palohälyttimien, savunpoistopuhaltimien, sammutuslaitteiden, hissien yms. laitteiden virransyöttö. Sisäasennuksiin, ulkona kaapeli suojattava suoralta auringonvalolta. Sähkönumero Tyyppi Ulkohalkaisija n. mm PYRO FRHF 2 x 1,5 + 1,5 VALKOINEN 8, PYRO FRHF 2 x 2,5 + 2,5 VALKOINEN 9, PYRO FRHF 3 x 1,5 + 1,5 VALKOINEN 8, PYRO FRHF 3 x 2,5 + 2,5 VALKOINEN 10, PYRO FRHF 4 x 1,5 + 1,5 VALKOINEN 9, PYRO FRHF 4 x 2,5 + 2,5 VALKOINEN 11, PYRO FRHF 2 X 1,0 + 1,0 PUNAINEN 7, PYRO FRHF 2 x 1,5 + 1,5 PUNAINEN 8, PYRO FRHF 2 x 2,5 + 2,5 PUNAINEN 9,7 Saatavissa myös muita kokoja. Rakenne Johdin: Kirkas kuparilanka IEC60228, EN60228 ja BS6360 mukaan Johdineriste: Kaksikerroksinen erikoismateriaali BS7655, EI5 mukaan Välieriste: Lasikuitunauha 114 Suojaus: Alumiinilaminoitu nauha ja tinattu kuparilanka IEC60228, EN60228 ja BS6360 mukaan Ulkovaippa: Polyolefiini BS7655 LTS3 mukaan Vaipan väri: Valkoinen tai punainen Johdinvärit: Ruskea ja sininen + tinattu kuparilanka

115 PYRO CABLES BY PYRO FRHF-ASENNUSKAAPELIT STANDARD PALOILMOITINKAAPELIT Tekniset tiedot 300/500 V Koestusjännite: 2000 V, 50 Hz Käyttölämpötila: C (kiinteä asennus ja varastointi) Käsittelylämpötila: C Min. taivutussäde: 6 x kaapelin halkaisija (asennettaessa ja kiinteä asennus) Standardit Palonkestävät asennusjärjestelmät Nimellisjännite: Palonkestävät asennusjärjestelmät 2012 Datwyler - SafetyCatalogue - fi - 01/2013 Palonkestävät kaapelit ja -järjestelmät alan ammattilaiselta Oikeus teknisiin muutoksiin pidätetään. Pistesarjat oy Karvaamokuja Helsinki Puh Faksi myynti@pistesarjat.fi Kaapelijärjestelmät Tilaa kuvasto tai lataa osoitteesta: Halogeeniton: IEC , EN , VDE mukaan, ei syövyttäviä palokaasuja 115 Liekinkestävä: IEC , EN ja VDE mukaan Nippuna itsestäänsammuva: IEC /-24 (kategoria A/C), EN /-4 (F4A/C), mukaan Vähäinen savunmuodostus: IEC /-2, EN /-2 (EN /-2), VDE /-2 (VDE /-2) mukaan Palonkestoisuus: IEC /-21 (FE 180 minuuttia), VDE mukaan

116 PYRO CABLES BY PYRO FRHF -ASENNUSKAAPELIT (N)HXH FE180 / E30 - E60 Palonkestävä halogeeniton FRHF-kaapeli kiinteisiin asennuksiin, joissa turvallisuus edellyttää kaapeleiden toimivuutta tulipalon aikana esim. opaste- ja turvavalaistuksen, palohälyttimien, savunpoistopuhaltimien, sammutuslaitteiden, hissien yms. laitteiden virransyöttö. Sisäasennuksiin, ulkona kaapeli suojattava suoralta auringonvalolta. Sähkönumero Tyyppi Ulkohalk. n. mm Sähkönumero Tyyppi PYRO FRHF 2 x 1,5 N (N)HXH 11, PYRO FRHF 5 x 1,5 S (N)HXH 13, PYRO FRHF 2 x 2,5 N (N)HXH 11, PYRO FRHF 5 x 2,5 S (N)HXH 14, PYRO FRHF 2 x 6 N (N)HXH 12, PYRO FRHF 5 x 6 S (N)HXH 17, PYRO FRHF 2 x 10 N (N)HXH 13, PYRO FRHF 5 x 10 S (N)HXH 19, PYRO FRHF 5 x 16 S (N)HXH 23, PYRO FRHF 3 x 1,5 S (N)HXH 11, PYRO FRHF 5 x 25 S (N)HXH 27, PYRO FRHF 3 x 2,5 S (N)HXH 12, PYRO FRHF 5 x 35 S (N)HXH 30, PYRO FRHF 3 x6 S (N)HXH 14, PYRO FRHF 5 x 50 S (N)HXH 34, PYRO FRHF 3 x 10 S (N)HXH 16, PYRO FRHF 5 x 70 S (N)HXH 40, PYRO FRHF 3 x 16 S (N)HXH 19, PYRO FRHF 5 x 95 S (N)HXH 46, PYRO FRHF 3 x 25 S (N)HXH 22, PYRO FRHF 7 x 1,5 S (N)HXH 14, PYRO FRHF 7 x 2,5 S (N)HXH 15, PYRO FRHF 4 x 1,5 S (N)HXH 12, PYRO FRHF 4 x 2,5 S (N)HXH 13, PYRO FRHF 4 x 6 S (N)HXH 15, PYRO FRHF 12 x 1,5 S (N)HXH 18, PYRO FRHF 4 x 10 S (N)HXH 17, PYRO FRHF 12 x 2,5 S (N)HXH 20, PYRO FRHF 4 x 16 S (N)HXH 21, PYRO FRHF 4 x 25 S (N)HXH 24, PYRO FRHF 19 x 1,5 S (N)HXH 21, PYRO FRHF 4 x 35 S (N)HXH 27, PYRO FRHF 24 x 1,5 S (N)HXH 24, PYRO FRHF 4 x 50 S (N)HXH 31, PYRO FRHF 4 x 70 S (N)HXH 36,2 Saatavissa myös muita kokoja sekä E90-paloluokan kaapeleita. 116 Ulkohalk. n. mm

117 välieriste keraaminen liekinkestävä HF-polyolefiini HF-erikoismateriaali PYRO CABLES liekinkestävä HF-polyolefiinivaippa (HF=halogeniton) johdineriste HF-erikoismateriaali yksi-/harvasäikeinen johdin BY PYRO FRHF -ASENNUSKAAPELIT (N)HXH FE180 / E30 - E60 Rakenne Johdin: Johdineriste: Välieriste: Ulkovaippa: Painatus: Johdinvärit: Kirkas yksisäikeinen tai 16 mm 2 alkaen harvasäikeinen kuparilanka Kaksoiseriste, cross-linked, Keram-erikoismateriaali VDE 0266 HXI 1 mukaisesti Itsesammuva halogeeniton erikoismateriaali Oranssi liekinkestävä polyolefiini HD 604 S1 ja VDE HM4 mukaan Metri-, tyyppi- ja valmistaja Ruskea, sininen, keltavihreä, musta, harmaa (HD308 S2 ja VDE 0293 mukaan) ja 7-napaista Tekniset tiedot Alkaen keltavihreä + numeroidut johtimet Nimellisjännite: Koestusjännite: Käyttölämpötila: 0,6/1 kv 4000 V, 50 Hz C (kiinteä asennus ja varastointi) Käsittelylämpötila: C Min. taivutussäde: Standardit Halogeeniton: Liekinkestävä: 15 x kaapelin halkaisija 1,5 10 mm² (asennettaessa ja kiinteä asennus) 12 x kaapelin halkaisija mm² (asennettaessa ja kiinteä asennus) IEC , EN , VDE mukaan, ei syövyttäviä palokaasuja IEC , EN ja VDE mukaan Nippuna itsestäänsammuva: IEC /-24 (kategoria A/C), EN /-4 (F4A/C), VDE /-4 mukaan Vähäinen savunmuodostus: IEC /-2, EN /-2 (EN /-2), VDE /-2 mukaan Palonkestoisuus: IEC /-21 (FE 180 minuuttia), EN / EN 50362, VDE mukaan 117

118 PYRO CABLES BY PYRO FRHF -VOIMAKAAPELIT (N)HXCH FE180 / E30 - E60 Palonkestävä halogeeniton FRHF-kaapeli kiinteisiin asennuksiin, joissa turvallisuus edellyttää kaapeleiden toimivuutta tulipalon aikana esim. opaste- ja turvavalaistuksen, palohälyttimien, savunpoistopuhaltimien, sammutuslaitteiden, hissien yms. laitteiden virransyöttö. Sisäasennuksiin, ulkona kaapeli suojattava suoralta auringonvalolta. Sähkönumero Tyyppi Ulkohalkaisija n. mm PYRO FRHF 4 x 6/6 (N)HXCH 18, PYRO FRHF 4 x 10/10 (N)HXCH 20, PYRO FRHF 4 x 16/16 (N)HXCH 23, PYRO FRHF 4 x 25/16 (N)HXCH 27, PYRO FRHF 4 x 35/16 (N)HXCH 29, PYRO FRHF 4 x 50/25 (N)HXCH 34, PYRO FRHF 4 x 70/35 (N)HXCH 39, PYRO FRHF 4 x 95/50 (N)HXCH 45, PYRO FRHF 4 x 120/70 (N)HXCH 49, PYRO FRHF 4 x 150/70 (N)HXCH 54, PYRO FRHF 4 x 185/95 (N)HXCH 59, PYRO FRHF 4 x 240/120 (N)HXCH 67,9 Saatavissa myös muita kokoja sekä E90-paloluokan kaapeleita. Rakenne Johdin: Kirkas yksisäikeinen tai 16 mm2 alkaen harvasäikeinen kuparilanka Johdineriste: Kaksoiseriste, cross-linked, Keram-erikoismateriaali VDE 0266 HXI 1 mukaisesti Välieriste: Itsesammuva halogeeniton erikoismateriaali Konsentrinen johdin: Kirkkaat kuparijohtimet ja kuparinauha Välieriste: Polyesterinauha 118 Ulkovaippa: Oranssi liekinkestävä polyolefiini HD 604 S1 ja VDE HM4 mukaan Painatus: Metri-, tyyppi- ja valmistaja Johdinvärit: Ruskea, sininen, musta, harmaa (HD308 S2 ja VDE 0293 mukaan)

119 konsentriset johtimet johdineriste yksi-/harvasäikeinen HF-erikoismateriaali johdin PYRO CABLES BY liekinkestävä HF-polyesteri- kuparinauha välieriste keraaminen liekinkestävä HF-polyolefiinivaippa nauha HF-polyolefiini HF-erikoismateriaali (HF=halogeeniton) PYRO FRHF -VOIMAKAAPELIT (N)HXCH FE180 / E30 E60 Nimellisjännite: Palonkestävät asennusjärjestelmät Tekniset tiedot 0,6/1 kv Palonkestävät asennusjärjestelmät Palonkestävät kaapelit ja -järjestelmät alan ammattilaiselta 4000 V, 50 Hz Käyttölämpötila: C (kiinteä asennus ja varastointi) Käsittelylämpötila: C Min. taivutussäde: 15 x kaapelin halkaisija 1,5 10 mm² (asennettaessa ja kiinteä asennus) 12 x kaapelin halkaisija mm² (asennettaessa ja kiinteä asennus) 2012 Datwyler - SafetyCatalogue - fi - 01/2013 Koestusjännite: Pistesarjat oy Karvaamokuja Helsinki Puh Faksi myynti@pistesarjat.fi Oikeus teknisiin muutoksiin pidätetään. Kaapelijärjestelmät Tilaa kuvasto tai lataa osoitteesta: Standardit Halogeeniton: IEC , EN , VDE mukaan, ei syövyttäviä palokaasuja Liekinkestävä: IEC , EN ja VDE mukaan Nippuna itsestäänsammuva: IEC /-24 (kategoria A/C), EN /-4 (F4A/C), DIN VDE /-4 mukaan Vähäinen savunmuodostus: IEC /-2, EN /-2 (EN /-2), VDE /-2 (VDE /-2) mukaan Palonkestoisuus: IEC /-21 (FE 180 minuuttia), EN / EN 50362, VDE mukaan 119

120 Kannakointivälit palonkestävissä asennuksissa Yhdenmukaistetut ja lisensoidut Dätwyler-tuotteet mahdollistavat järjestelmien optimaalisen toteutuksen ja takaavat laadun, kustannustehokkuuden, ajansäästön ja turvallisuuden. 300 mm Kannakointiväli 300 mm kun käytetään eri valmistajien tuotteita sekaisin porttikannakointi aina sekä lisätuenta kierretangolla Johtotiet (eri valmistajia) mm 600/800 mm Hermann-kannake: yksittäisille kaapeleille sekä kaapelinipuille ( ja ) Yksittäis- ja kaarikiinnike: ( ja ) kiinnikkeessä 600/800/1 200 mm 2,5 kg/m kun useampi kaapeli samassa Dätwyler E30-E90-asennusjärjestelmät 30Kg mm Dätwylerin kaapelihylly ilman kierretankoripustusta seinä- ja kattoasennuksia varten Asennustapa Tikashylly Levyhylly Kaarikiinnike Yksittäinen kannake Hermann kaapelinippukannake Putkeen asennus Tavallinen standardin DIN mukaan tehtävä asennus, luokissa E30, E60 ja E90. Käytettävä porttikannakointia sekä kierretankoja lisätuentana. Max. 400 mm leveänä, kuormitus 20 kg/m. Kannakointiväli max mm. Käytettävä porttikannakointia sekä kierretankoja lisätuentana. Max. 300 mm leveänä, kuormitus 10 kg/m. Kannakointiväli max mm. Käytettävä lisätukea kiinnikkeessä. Vain yksi kaapeli sallittu asentaa kiinnikkeeseen. Kannakointiväli max. 600 mm. Vain yksi kaapeli sallittu asentaa kiinnikkeeseen. Kannakointiväli max. 300 mm. Ei saatavilla. (useampi kaapeli asennettava aina johtotielle) Ei sallittu Dätwylerin asennusjärjestelmä testattuna standardin DIN mukaan luokissa E30, E60 ja E90. Ei tarvitse käyttää kierretankoja lisätukina. Max. 400 mm leveänä, kuormitus 20 kg/m Kannakointiväli max mm Ei tarvitse käyttää kierretankoja lisätukina. Max. 400 mm leveänä, kuormitus 20 kg/m Kannakointiväli max mm Ei tarvitse käyttää lisätukea kiinnikkeessä. Useampi kaapeli sallittu asentaa samaa kiinnikkeeseen. Kannakointiväli max mm (E30) tai 800 mm (E60 ja E90) Useampi kaapeli sallittu asentaa samaa kiinnikkeeseen. Kannakointiväli max mm (E30) tai 600 mm (E60 ja E90) Kannakkeeseen voidaan asentaa useita kaapeleita. Kannakointiväli max. 800 mm (E30) tai 600 mm (E60 ja E90) Asennuksissa voidaan käyttää halogeenivapaita- sekä metalliputkia niin haluttessa. Kuinka paljon säästöä verrattuna tavalliseen asennustapaan Noin 20 % vähemmän kannakkeita. Noin 20 % vähemmän kannakkeita. 50 % isompi kuormitettavuus % vähemmän kiinnikkeitä ja kun useampi kaapeli samassa kiinnikkeessä säästä jopa 90 %! % vähemmän kiinnikkeitä ja kun useampi kaapeli samassa kiinnikkeessä säästä jopa 90 %! Säästö jopa yli 90 % ja voidaan käyttää ahtaissa ja hankalissa paikoissa. Antaa paremman mekaanisen suojan kaapeleille ja mahdollistaa siistimmän asennuksen. 120

121 PALONKESTÄVÄT PALOLUOKITELLUT (E30, E60 JA E90) TUOTTEET SAS-pidike Hermann-kannake Kaarikiinnikkeet Betoniruuvit Kiila-ankkurit Kevytbetonitulpat Asennustyökalut WUM-kuilukannakkeet Johtotiet Kutistejatkopakkaukset Hercules-jakorasiat Metalliset palojakorasiat HF-suojaputket Teräksiset suojaputket Muoviset palojakorasiat Pistesarjoilta saatavilla kaikki tuotteet palonkestävän kokonaisvaltaisen asennusjärjestelmän toteuttamiseen kustannustehokkaasti säästäen aikaa ja rahaa. Lisää tietoa tai ole yhteydessä myyntiimme, niin autamme toteuttamaan kohteenne palokestävät järjestelmät järkevästi oikeilla tuotteilla. Nettisivuiltamme löydät myös ohjekirjan liittyen palonkestävien asennusten toteuttamiseen Dätwylerin asennusjärjestelmää käyttäen. 121

122 PYRO CABLES PYRO HOTFIX MUOVISET PALOJAKO- RASIAT E30-E90 Muovisten PYRO Hotfix palojakorasioiden suunnittelussa on ensisijaisesti lähdetty liikkeelle sähköurakoitsijoiden toiveista ja tästä johtuen ne on tehty mahdollisimman asentajaystävällisiksi kuitenkin huomioiden niiden toiminnallisuus palotilanteissa. PYRO Hotfix palojakorasioissa kaikki osat ovat valmiiksi esikoottuna mikä helpottaa sähköasentajan työtä huomattavasti työmaalla. Itse liittimissä löytyy kaksi vaihtoehtoa, ns. läpimenevä jossa kaksi johdinaukkoa vastakkain sekä haaroitusversion jossa yhteensä 4kpl johdinaukkoja. Rasian oikea toiminnallinen palonkestoisuus on erittäin tärkeää ja siksi PYRO Hotfix palojakorasiat on testattu Saksalaisen standardin DIN mukaan joka takaa tuotteelle järjestelmän palonkestoisuuden käytettäessä niitä yhdessä esimerkiksi Dätwylerin FRHF-kaapeleiden ja kannakkeiden kanssa. Ominaisuudet Testattu standardin DIN mukaan Täyttää standardit: EN :2009; EN ja Haaroitusliittimet 2 johdinaukolla tai Haaroitusliittimet 4 johdinaukolla Haaroitusliittimet 4 johdinaukolla TET-läpiviennit valmiiksi paikoillaan Pikaruuvit kannen kiinnityksessä Liitinkisko poikittain joka helpottaa kytkemistä Helppokäyttöiset ulkoiset kiinnityspisteet Suojausluokka IP65 Halogeenivapaa erikoismuovi Palonkestävät asennusjärjestelmät Palonkestävät kaapelit ja -järjestelmät alan ammattilaiselta Kaapelijärjestelmät Tilaa kuvasto tai lataa osoitteesta: Sähkönumero Kuvaus Liittimet Mitat (mm) Myyntiyksikkö PYRO Hotfix palojakorasia E90 4kpl 4x6mm² + PE 100x100x50 1 kpl PYRO Hotfix palojakorasia E90 6kpl 2x6mm² + PE 100x100x50 1 kpl PYRO Hotfix palojakorasia E90 4kpl 2x16mm² + PE 150x175x80 1 kpl PYRO Hotfix palojakorasia E90 4kpl 4x16mm² + PE 150x175x80 1 kpl PYRO Hotfix palojakorasia E90 12kpl 2x6mm² + PE 150x175x80 1 kpl 122

123 PYRO CABLES BY HALO FPKu-EM-F-H0 ja FFko-EM-F-LS0H HALOGEENIVAPAA ASENNUSPUTKI JÄYKKÄ JA TAIPUISA 100 % halogeeniton asennusputki. Valmistettu erikoismuovista, väri vaaleanharmaa (RAL 7035). Hyvä iskunkestävyys sekä puristuslujuus. Palotilanteessa ei kehity syövyttäviä eikä myrkyllisiä savukaasuja. Käyttö: Tavallisen asennusputken tilalle, mikäli vaatimuksena on halogeenittomuus. Voidaan asentaa myös suoraan betonivaluun ja taivuttaa muoviputken taivuttamiseen tarkoitetulla taivutusjousella. Tyyppi Ulko-/sisähalkaisija n. mm ASENNUSPUTKI-HF JM16 16/ ASENNUSPUTKI-HF JM20 20/16, ASENNUSPUTKI-HF JM25 25/21, ASENNUSPUTKI-HF JM32 32/ ASENNUSPUTKI-HF JM40 40/35,5 ASENNUSPUTKI-HF JM50 50/45, ASENNUSPUTKI-HF TAM16 16/10, Datwyler - SafetyCatalogue - fi - 01/ Oikeus teknisiin muutoksiin pidätetään ASENNUSPUTKI-HF TAM20 20/14, ASENNUSPUTKI-HF TAM25 25/18, ASENNUSPUTKI-HF TAM32 32/24, ASENNUSPUTKI-HF TAM40 40/31, ASENNUSPUTKI-HF TAM50 50/39,5 Palonkestävät asennusjärjestelmät Sähkönumero Palonkestävät asennusjärjestelmät Palonkestävät kaapelit ja -järjestelmät alan ammattilaiselta Pistesarjat oy Karvaamokuja Helsinki Puh Faksi myynti@pistesarjat.fi Kaapelijärjestelmät Tilaa kuvasto tai lataa osoitteesta: Rakenne Materiaali: Erikoismuovi Puristuslujuus: 750 N / 5 cm Iskunkestävyys: Hyvä Käyttölämpötila: C Standardit: VDE 0605, DIN EN , luokitus, 100 % halogeeniton DIN VDE V Väri: Vaaleanharmaa, RAL7035 Saatavilla myös jatkot ja kaaret sekä muita putkia halogeenivapaana. 123

124 KAAPELIT JA JOHTIMET Pistesarjoilta monipuolinen ja laaja valikoima laadukkaita kaapeleita. Takaamme luotettavat ja nopeat toimitukset kilpailukykyiseen hintaan käyttämällä eurooppalaisia päämiehiä. Ohessa listattuna muutamia esimerkkejä kaapelivalikoimastamme. Kysy lisää myyjiltämme! Teollisuuden ohjauskaapelit Flex-suojaamaton YSLY-JZ Flex-suojaamaton YSLY-EB/OZ Flex-suojattu YSLCY-EB/OZ Flex-terässuojaus YSLYSY-JZ Flex-suojattu YSLYCY-JZ Flex-suojattu 2YSLYCY-J 0,6/1kV Flex-suojattu 2YSLCYK-J 0,6/1kV Flex-suojaamaton H05VV5-F Flex-suojattu H05VVC4V5-K PUR-kaapelit PUR-kaapelit YSLYK PUR-kaapelit YSL11Y PUR-kaapelit YSLYC11Y PUR-kaapelit H05BQ-F PUR-kaapelit H07BQ-F Kumi- ja hitsauskaapelit Kumikaapelit H05RR-F / H05RN-F Kumikaapelit H07RN-F Kumikaapelit NSSHöu Kumikaapelit NSGAFöu Hitsauskaapelit H01N2-D/E Lämmönkestävät johtimet ja kaapelit Lämmönkestävät johtimet SiD / SiF / SifZu Lämmönkestävät johtimet A05SJ-U / H05SJ-K Lämmönkestävät kaapelit SiFZw / SiHF Lämmönkestävät kaapelit H05SS-F / SiF-Cu-Si Lämmönkestävät kaapelit SiHF-Cu-Si / SiHF-P Latta- ja rumpukaapelit Lattakaapelit H05VVH6-F / H07VVH6-F Lattakaapelit KYFLY / KYFLCY / KYFLTCY Lattakaapelit NGFLGöu / GFLCGöu-J Rumpukaapelit (N)GRDGöu / (N)GRDGCGöu Rumpukaapelit NSHTöu(K)-J / (N)SHTöu-J Teollisuuden tiedonsiirtokaapelit Tiedonsiirtokaapeli LiYY Tiedonsiirtokaapeli LiYY parikierretty Tiedonsiirtokaapeli LiYCY Tiedonsiirtokaapeli LiYCY parikierretty Tiedonsiirtokaapeli LiYCY-CY Tiedonsiirtokaapeli LiYCY-OZ-JZ Tiedonsiirtokaapeli LiYCY/EB Tiedonsiirtokaapeli LiYCY/EB parikierretty Muut tiedonsiirtokaapelit Asennusjohtimet Asennusjohtimet LiY / LiYv / LiFY Asennusjohtimet H05V-U / H07V-U Asennusjohtimet H07V-R Asennusjohtimet H05V-K / H07V-K Asennus- ja voimakaapelit Asennuskaapelit NYM-O/J Asennusvoimakaapelit NYY-O/J Asennusvoimakaapelit NYCY / NYCWY Liitäntäkaapelit Kalustejohto MST, H03VH-H Kalustejohto MSO, HO3VVH2-F Kalustejohto MSOY, HO3VV-F Kalustejohto MSK, H05VV-F Muut kaapelit Hissi- ja nosturikaapelit Energiansiirtoketjukaapelit Kaivoskaapelit Väyläkaapelit Puhelinkaapelit Antennikaapelit Kaiutinkaapelit Aurinkopaneelikaapelit TILAA KAAPELIKUVASTO TAI LUE LISÄÄ VERKKOSIVUILLAMME WWW. PISTESARJAT.FI 124

125 TARVIKKEET JA VARAOSAT JALKARÄNNIKIINNIKE Sulanapitokaapeleiden asentamiseen jalkaränneihin. Tuotenumero ASENNUSVANNE JA -RIMA Metallinen asennusvanne. Rullan pituus: 20 m, leveys: 20 mm, kiinnitysväli: 25 mm. Tuotenumero Asennusriman (muovia) pituus 1 m, kiinnitysväli 25 mm. Käytetään esim. räystäskourujen lämmityksissä kaapelin kiinnitykseen. 6 mm tuotenumero mm tuotenumero VEDONPOISTOKOUKKU Räystäskourujen lämmityksissä aina jokaisen syöksytorven yläpäähän asennettava vedonpoistaja. Tuotteiden pituus n. 250 mm. Saatavissa vakiovastus- ja itserajoittuville kaapeleille. Vakiovastuskaapeleille: Tuotenumero Itserajoittuville kaapeleille: Tuotenumero VEDONPOISTOLIUSKA Räystäskourujen lämmityksissä aina jokaisen syöksytorven yläpäähän asennettava vedonpoistaja. Tuotteiden pituus n. 250 mm. Itserajoittuville kaapeleille: Tuotenumero KONESAUMAKIINNIKEET Käytetään kaapeleiden ja asennusputkien kiinnittämiseen peltikattojen konesaumoihin ja vastaaviin. 8-9 mm tuotenumero mm tuotenumero mm tuotenumero mm tuotenumero

126 TARVIKKEET JA VARAOSAT JALKAKOURUKIINNIKE Tuotenumero PELTIKATTOKIINNIKE 80 cm Kattojiirit Lumiesteet Tuotenumero KATTOKIINNIKE Kiinnike konesaumakattoihin Tuotenumero LIITOSPAKKAUS Pakkaus sisältää kaikki tarvittavat tarvikkeet sekä kylmä- että loppupään tekoon. JATKOPAKKAUS SILEDUO (vakiovastuskaapeli) Tuotenumero LOPPUPÄÄTEPAKKAUS SILEDUO (vakiovastuskaapeli) Tuotenumero JATKOPAKKAUS (itserajoittuvakaapeli) Tuotenumero PÄÄTEPAKKAUS (itserajoittuvakaapeli) Sähkönumero RASIAPAKKAUS (itserajoittuvakaapeli) Sähkönumero TEIPIT ALUMIINITEIPPI, leveys 50 mm, pituus 50 m. Käytetään esim. kaapelin kiinnitykseen putkistojen ulkopuolella. Max. lämpötila +150 C. Sähkönumero LÄMMÖNKESTÄVÄ LASIKUITUTEIPPI, leveys 12mm, pituus 33 m. Max. lämpötila +260 C. Sähkönumero

127 TARVIKKEET JA VARAOSAT ELMAX / HØIAX -VASTUKSET Varastostamme saatavana vastukset HØIAX- ja Elmax-läm min vesivaraajiin ja varaosat Effekt-tuotteisiin. Kysy varaosatuotteita myynnistä. NIPPA Paineläpivientinippa on saatavana sekä SOL- että LIME-kaapeleille. Nipassa 3 4- ja 1 -kierteet. LIME nippa Sähkönumero , LVI-numero SOL nippa Sähkönumero , LVI-numero MAGNEETTIPIDIKE KAAPELEILLE - KLIPSI KLIPSI magneettipidike on suunniteltu erityisesti kaapeleiden kiinnittämiseen ferriittipohjaisille teräspinnoille. Joustavan rakenteensa ansiosta se soveltuu erittäin hyvin myös kaareville pinnoille. Sähkönumero Mitat: 70 x 20 x 10 mm Suurin kaapelin paksuus: 7 mm Suurin kaapelin leveys 31 mm Magneettiparin suora vetolujuus: 3 Kg Pakkauskoko: 10 kpl 127
