1 Jätevesisuunnitelma Vain paperia kunnalle? Antti Heinonen KVVY ry

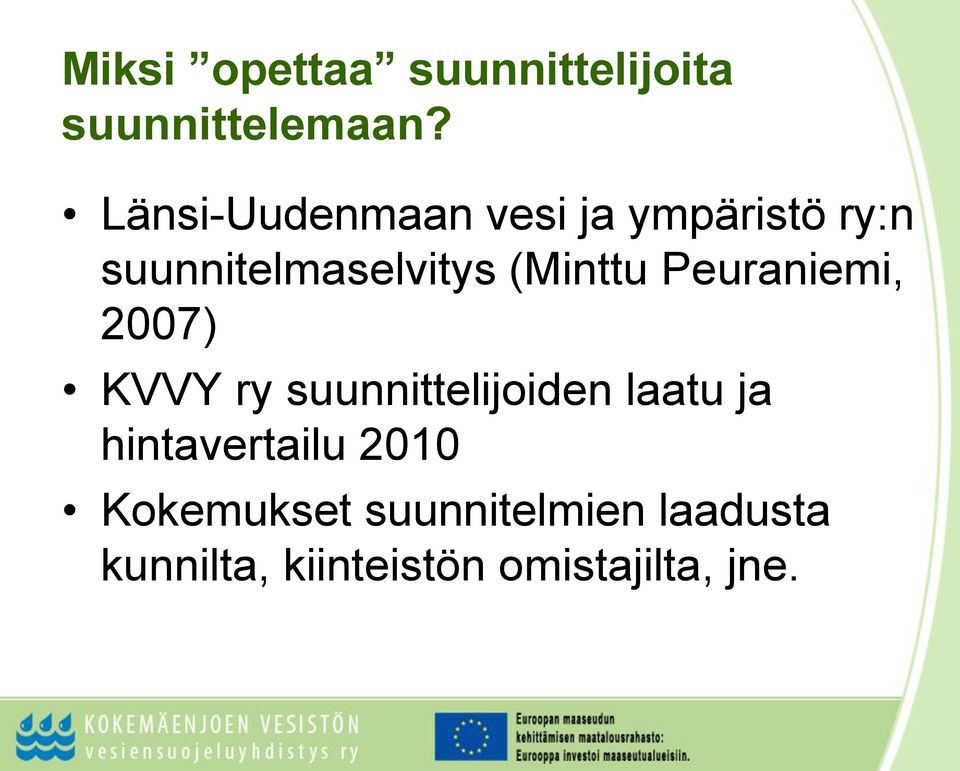

2 Miksi opettaa suunnittelijoita suunnittelemaan? Länsi-Uudenmaan vesi ja ympäristö ry:n suunnitelmaselvitys (Minttu Peuraniemi, 2007) KVVY ry suunnittelijoiden laatu ja hintavertailu 2010 Kokemukset suunnitelmien laadusta kunnilta, kiinteistön omistajilta, jne.

(Minttu Peuraniemi, 2007) KVVY ry suunnittelijoiden laatu ja

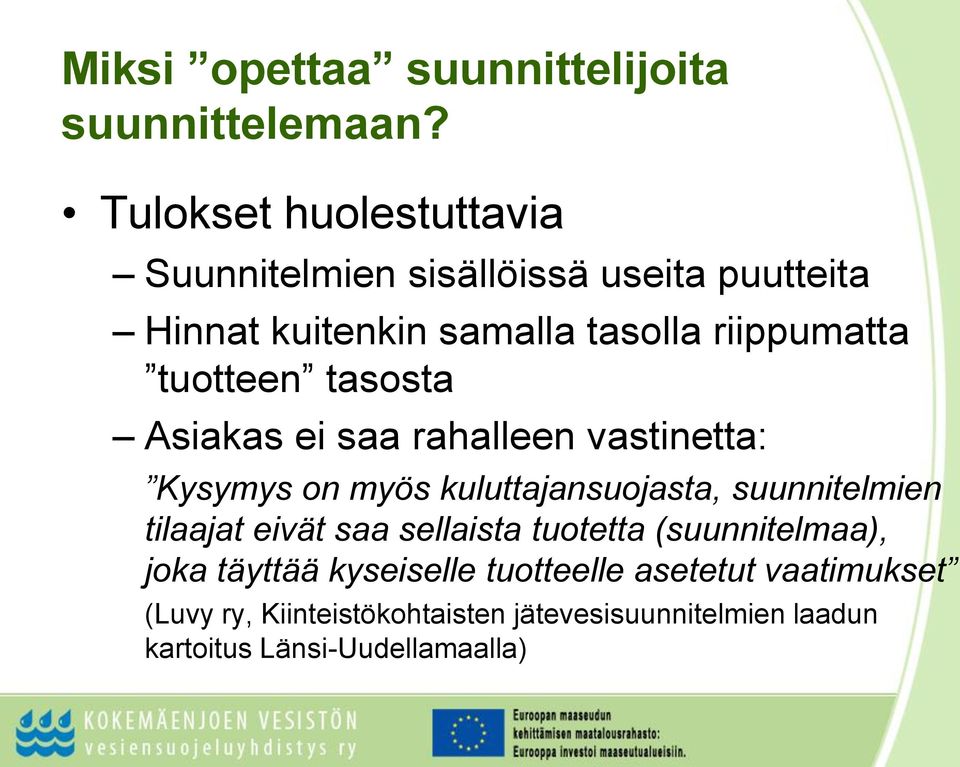

3 Miksi opettaa suunnittelijoita suunnittelemaan? Tulokset huolestuttavia Suunnitelmien sisällöissä useita puutteita Hinnat kuitenkin samalla tasolla riippumatta tuotteen tasosta Asiakas ei saa rahalleen vastinetta: Kysymys on myös kuluttajansuojasta, suunnitelmien tilaajat eivät saa sellaista tuotetta (suunnitelmaa), joka täyttää kyseiselle tuotteelle asetetut vaatimukset (Luvy ry, Kiinteistökohtaisten jätevesisuunnitelmien laadun kartoitus Länsi-Uudellamaalla)

tuotteen tasosta Asiakas ei saa rahalleen vastinetta: Kysymys on myös kuluttajansuojasta, suunnitelmien tilaajat

4 Suunnitelman tarkoitus unohtunut? Suunnitelma on arvokas dokumentti, jonka perusteella Viranomaiset päättelevät onko suunnittelija pätevä ja onko suunniteltu järjestelmä riski ympäristölle. Urakoitsija pystyy asentamaan järjestelmän osat siten, että lopputuloksena on asetuksen vaatimukset täyttävä toimiva järjestelmä.

onko suunnittelija pätevä ja onko suunniteltu järjestelmä riski ympäristölle.

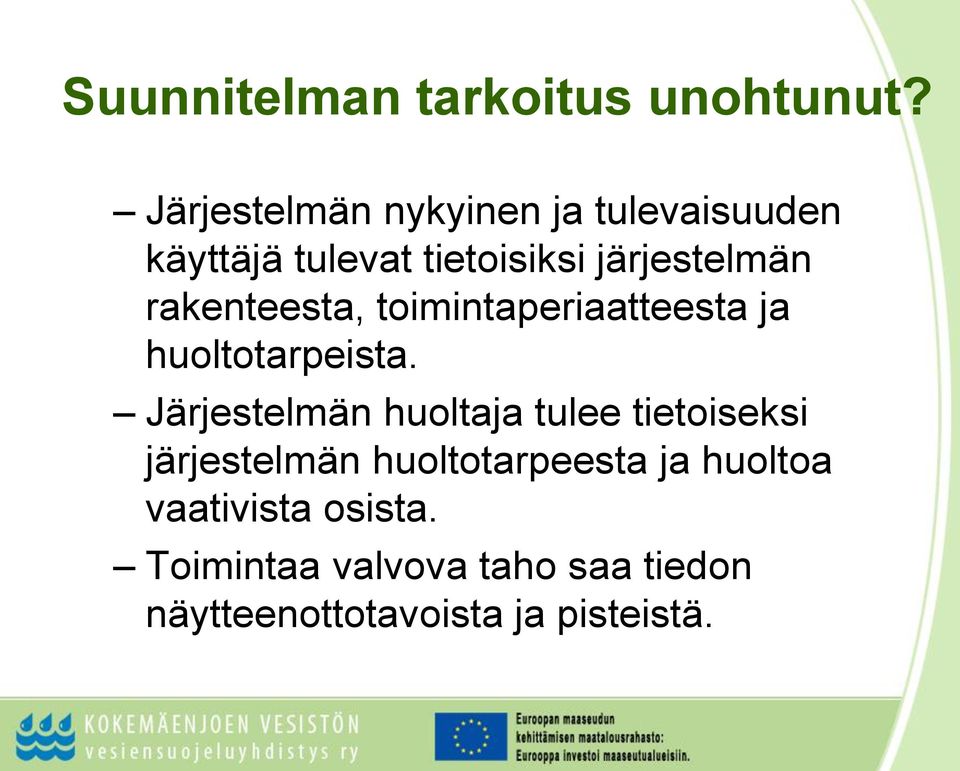

5 Suunnitelman tarkoitus unohtunut? Järjestelmän nykyinen ja tulevaisuuden käyttäjä tulevat tietoisiksi järjestelmän rakenteesta, toimintaperiaatteesta ja huoltotarpeista. Järjestelmän huoltaja tulee tietoiseksi järjestelmän huoltotarpeesta ja huoltoa vaativista osista. Toimintaa valvova taho saa tiedon näytteenottotavoista ja pisteistä.

rakenteesta, toimintaperiaatteesta ja huoltotarpeista.

6 Asetuksen vaatimukset suunnitelman sisällöstä Riittävät maastomittaukset ja maaperätutkimukset, pinta- ja pohjavesiolosuhteiden ja talousvesikaivojen selvitykset Kiinteistökäynti Maalaisjärki mukaan (maaston muodot, karttatiedot, asukkaan-, kunnan tiedot) Mittaukset kiinteistöllä Tärkeintä on, että asioita on mietitty ja se selviää suunnitelmasta

Kiinteistökäynti Maalaisjärki mukaan (maaston muodot, karttatiedot, asukkaan-, kunnan

7 ja miksi nämä vaaditaan Jokainen kiinteistö on erilainen, suunnitelma yksilöityy käynnillä Mm. korkeusasemat ja tontin olosuhteet eivät selviä käymättä paikalla Vanhojen rakenteiden kuntoa on vaikea arvioida näkemättä Kiinteistön omistajan ominaisuudet

korkeusasemat ja tontin olosuhteet eivät selviä käymättä

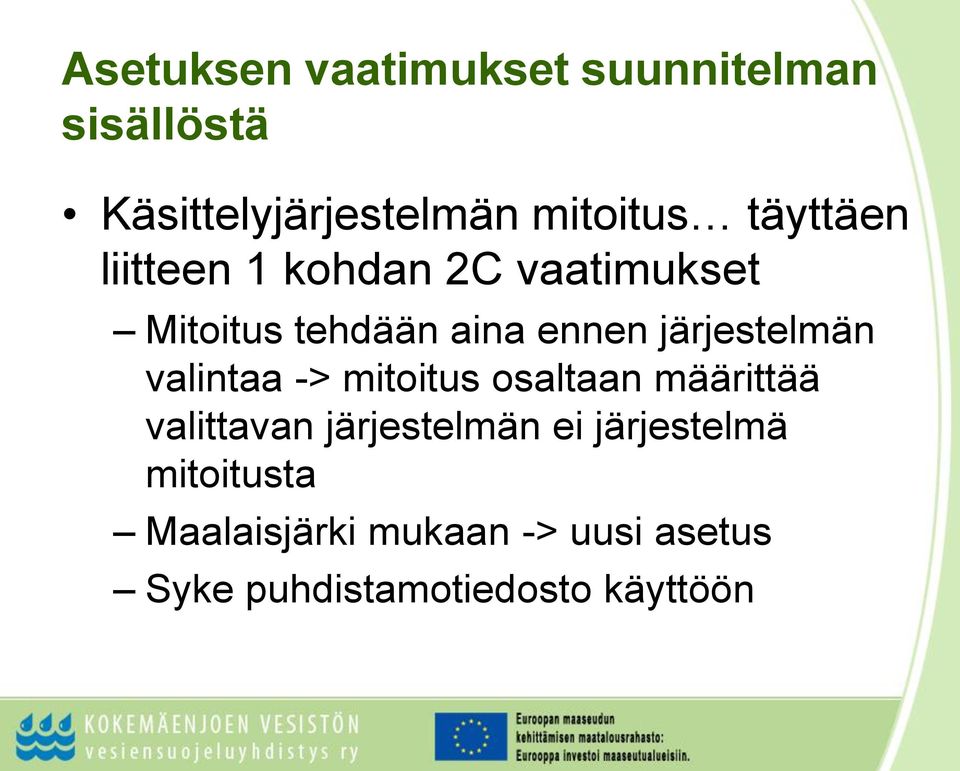

8 Asetuksen vaatimukset suunnitelman sisällöstä Käsittelyjärjestelmän mitoitus täyttäen liitteen 1 kohdan 2C vaatimukset Mitoitus tehdään aina ennen järjestelmän valintaa -> mitoitus osaltaan määrittää valittavan järjestelmän ei järjestelmä mitoitusta Maalaisjärki mukaan -> uusi asetus Syke puhdistamotiedosto käyttöön

järjestelmän valintaa -> mitoitus osaltaan määrittää valittavan järjestelmän ei

9 ja miksi nämä vaaditaan Järjestelmän toimivuuden kannalta on tärkeää, että suunnitellaan oikea järjestelmä oikeaan paikkaan Mitoituksessa lähdettävä liikkeelle vesimäärästä ja sen vaihtelusta

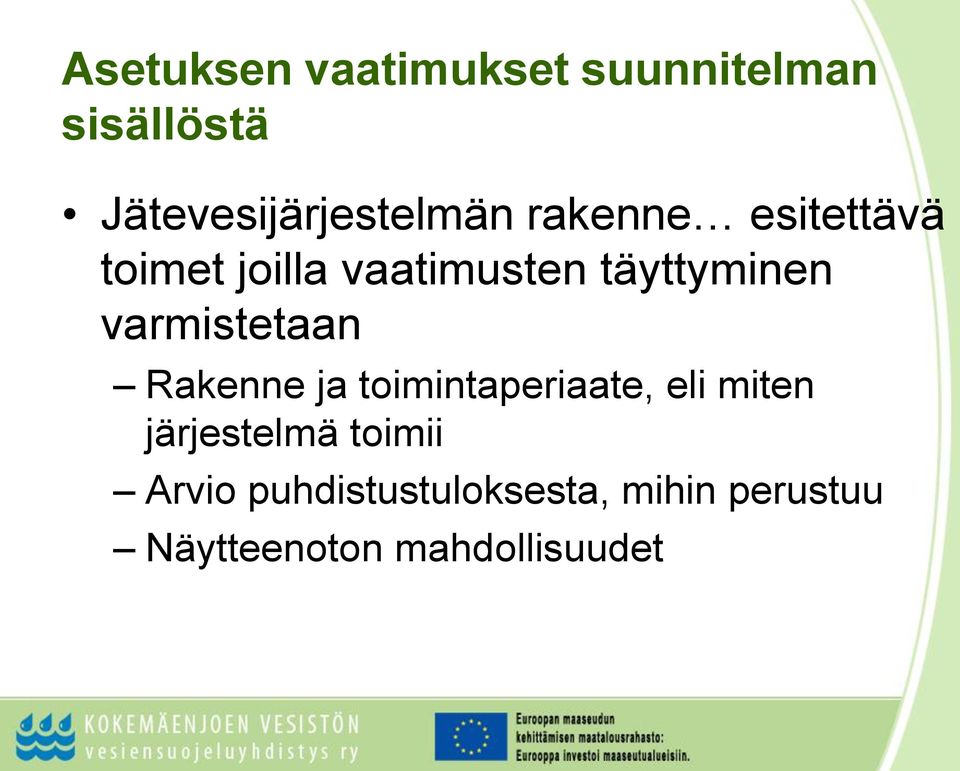

10 Asetuksen vaatimukset suunnitelman sisällöstä Jätevesijärjestelmän rakenne esitettävä toimet joilla vaatimusten täyttyminen varmistetaan Rakenne ja toimintaperiaate, eli miten järjestelmä toimii Arvio puhdistustuloksesta, mihin perustuu Näytteenoton mahdollisuudet

täyttyminen varmistetaan Rakenne ja toimintaperiaate, eli miten

11 ja miksi nämä vaaditaan Järjestelmän toimintaperiaate ei yleensä ole selvä kiinteistön omistajalle Asennuksen jälkeen järjestelmän osat ja toimintaperiaate unohtuvat nopeasti Sellaisella järjestelmällä josta ei tiedetä mitään ei ole oikein arvoakaan Puhdistustuloksen arvio on kunnan viranomaisen päätöksen perustana

toimintaperiaate unohtuvat nopeasti Sellaisella järjestelmällä josta ei

12 Asetuksen vaatimukset suunnitelman sisällöstä Sade-, hule- ja perustusten kuivatusvesiä ei saa johtaa jätevesien käsittelyjärjestelmään Selvitys vesien johtamisesta Ei tarkoita kuivatussuunnitelmaa Suunnittelijan tiedostettava ja kerrottava asiakkaalle

käsittelyjärjestelmään Selvitys vesien johtamisesta Ei

13 ja miksi nämä vaaditaan Säädöksen tarkoituksena on muistuttaa suunnittelijaa Jätevesijärjestelmä ei yleensä kestä suuria puhtaiden vesien määriä Puhdistamoissa saattaa tapahtua tahatonta ylivuotoa, jos järjestelmään pääsee muita kuin jätevesiä Kentät saattavat vettyä ja tukkeutua

vesien määriä Puhdistamoissa saattaa tapahtua tahatonta ylivuotoa,

14 Asetuksen vaatimukset suunnitelman sisällöstä Suunnitelman yksityiskohtaisuus Jokaiselle kiinteistölle oma suunnitelma Suunnitelman piirroksien tarkkuus Korkeusasemat Mittakaava Järjestelmän sijainti Putkien kaltevuudet Rakennus- / asennusohjeet, työselostukset

Suunnitelman piirroksien tarkkuus Korkeusasemat Mittakaava

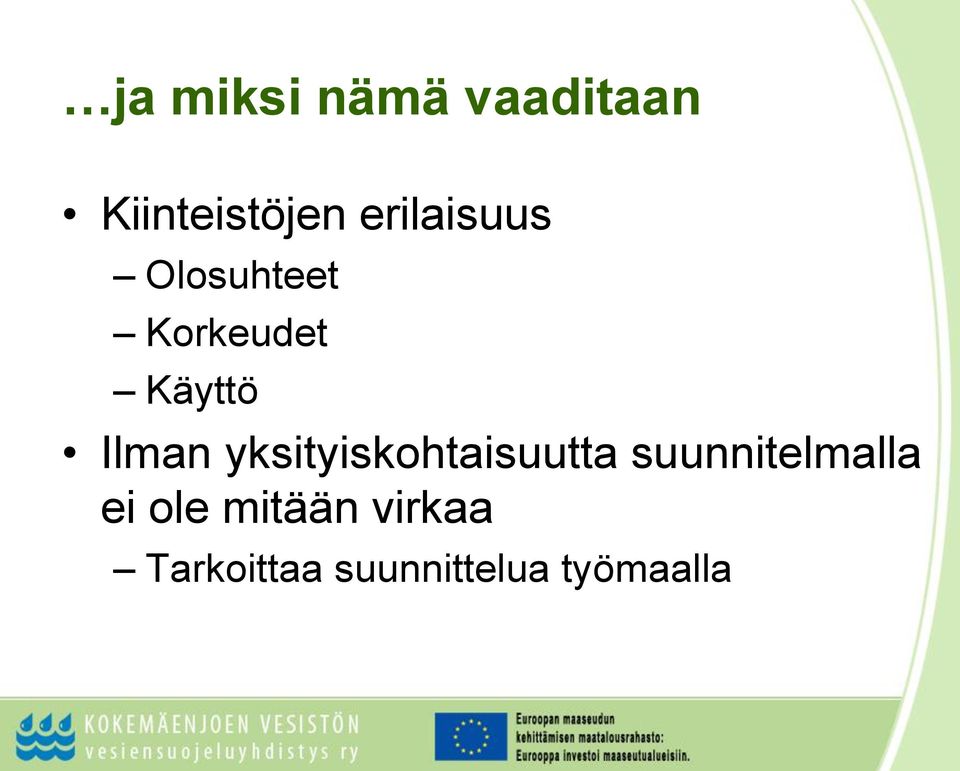

15 ja miksi nämä vaaditaan Kiinteistöjen erilaisuus Olosuhteet Korkeudet Käyttö Ilman yksityiskohtaisuutta suunnitelmalla ei ole mitään virkaa Tarkoittaa suunnittelua työmaalla

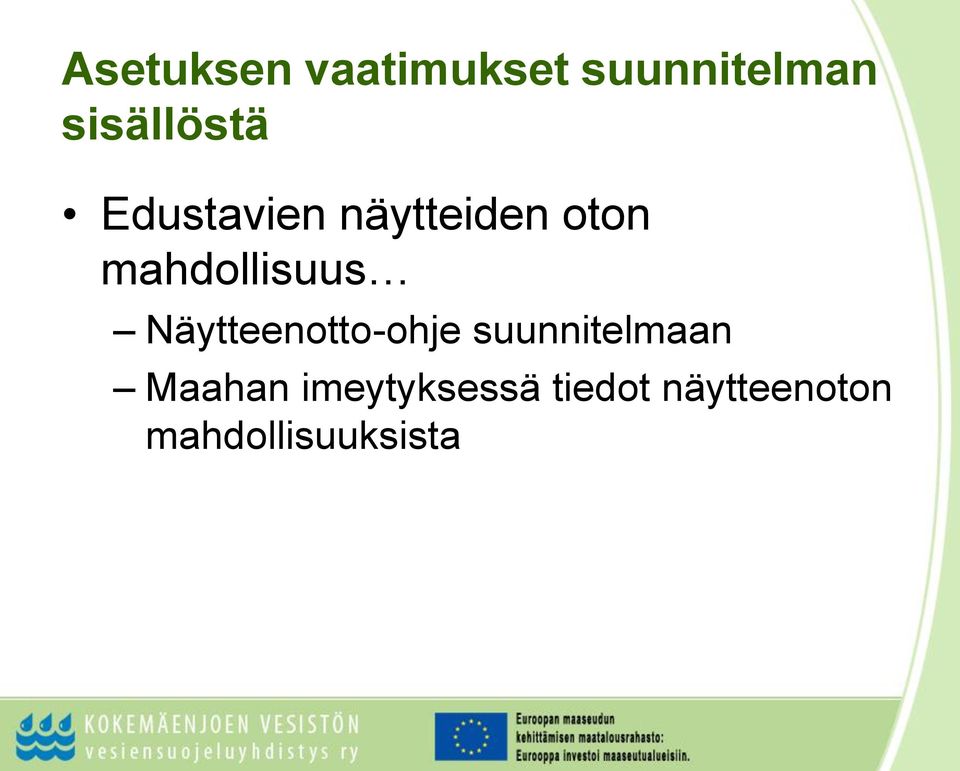

16 Asetuksen vaatimukset suunnitelman sisällöstä Edustavien näytteiden oton mahdollisuus Näytteenotto-ohje suunnitelmaan Maahan imeytyksessä tiedot näytteenoton mahdollisuuksista

17 ja miksi nämä vaaditaan Näytteenotto on ainoa keino millä voidaan todentaa järjestelmän toimivuus Jos ohjeita ei ole, on mahdollista että näyte otetaan väärin tai väärästä paikasta Väärät tulokset

18 Asetuksen vaatimukset suunnitelman sisällöstä Laitteiden ja rakenteiden suunnittelu siten vuodenajasta ja sääolosuhteista riippumatta Hoito ja huolto-ohjeet Pelkkä laitevalmistajan ohjeeseen viittaaminen ei riitä Huoltotiet, hoidon ja huollon järjestäminen vuodenajasta riippumatta

riippumatta Hoito ja huolto-ohjeet Pelkkä laitevalmistajan ohjeeseen

19 ja miksi nämä vaaditaan Jätevesijärjestelmän on tarkoitus toimia luotettavasti kymmeniä vuosia Kiinteistön omistajan on voitava luottaa järjestelmän toimivuuteen Huolto- ja hoitotoimenpiteet pitää voida suorittaa helposti riippumatta vuodenajasta ja säästä Huollon ja hoidon tarvetta ei saa vähätellä

järjestelmän toimivuuteen Huolto- ja hoitotoimenpiteet pitää voida

20 Asetuksen vaatimukset suunnitelman sisällöstä Järjestelmän varolaitteet, umpisäiliön hälytin Ohjeet ja tiedot laitteiden seurannasta ja niissä olevista hälyttimistä Ohjeet toimista joilla voidaan esimerkiksi kenttää tarkkailla

tiedot laitteiden seurannasta ja niissä olevista

21 ja miksi nämä vaaditaan Hälytyslaitteet joiden olemassaolosta ei kiinteistön omistaja tiedä ovat turhia Jätevesijärjestelmän oikea toiminta vaatii tyypistä riippumatta tarkkailua Mitään järjestelmää ei voi vain unohtaa takapihalle Suunnittelijan tehtävänä on asiantuntijana tietää ja kertoa hälyttimistä ja varolaitteista

22 Asetuksen vaatimukset suunnitelman sisällöstä Erittelyt mitoitukset järjestelmän eri osista Pinta- ja pohjavesien ylimmät korkeudet ja mittausperusteet Mahdollinen vaikutus järjestelmän toimivuuteen Suunnittelijan ja luvanhakijan sekä kiinteistön tiedot Peruskarttaote

23 ja miksi nämä vaaditaan Mitoittamalla järjestelmän kaikki osat ohjeiden mukaisesti varmistetaan valittavan järjestelmän toiminta kaikilta osin Pinta- ja pohjavesiolosuhteet vaikuttavat ratkaisevasti järjestelmän valintaan ja toimintaan Mahdollisimman tarkat tiedot nopeuttavat käsittelyä kunnassa (esim. peruskarttaote)

24 Miten tehdä suunnitelmasta hintansa arvoinen? Asiakkaalla on oikeus saada rahalleen vastinetta Suunnitelma on ajateltava samanlaisena tuotteena kuin fyysiset tuotteet Laadulliset odotukset Asiantuntijan myötävaikutusvelvollisuus Paperista kunnalle -> Asiantuntijapalveluun

25 Miten tehdä suunnitelmasta hintansa arvoinen? Lisäarvoa laadulla ja yksilöllisyydellä Asiakas arvostaa sitä että hän saa henkilökohtaista palvelua jossa ratkaistaan juuri hänen ongelmansa Suunnitelman laatiminen maallikon näkökulmasta kannattaa Ammattitaitoinen tapa toimia = kannattavampaa liiketoimintaa

26 Miten tehdä suunnitelmasta hintansa arvoinen? Käytännön asioiden selvittäminen jo suunnitteluvaiheessa Kiinteistökäynnillä tärkeä rooli Yhteistyö urakoitsijoiden kanssa Mukaan työmaalle! Oppia urakoitsijoilta! Työturvallisuus (turvallisuussuunnitelma) Työmaasuunnitelma

27 Työmaasuunnitelma Kuva: Ratuke -hanke

28 Linkkejä: Mallisuunnitelma, Luvy ry &lan=fi Suunnitelmien laadun kartoitus Länsi-Uudellamaalla, Luvy ry e0708/suunnitelmat_raportti_2007.pdf Ratuke hanke, Pientalotyömaan turvallisuus
