PILAANTUNEEN MAAPERÄN KUNNOSTUS ULLAVAN VANHAT KAATOPAIKAT

Transkriptio

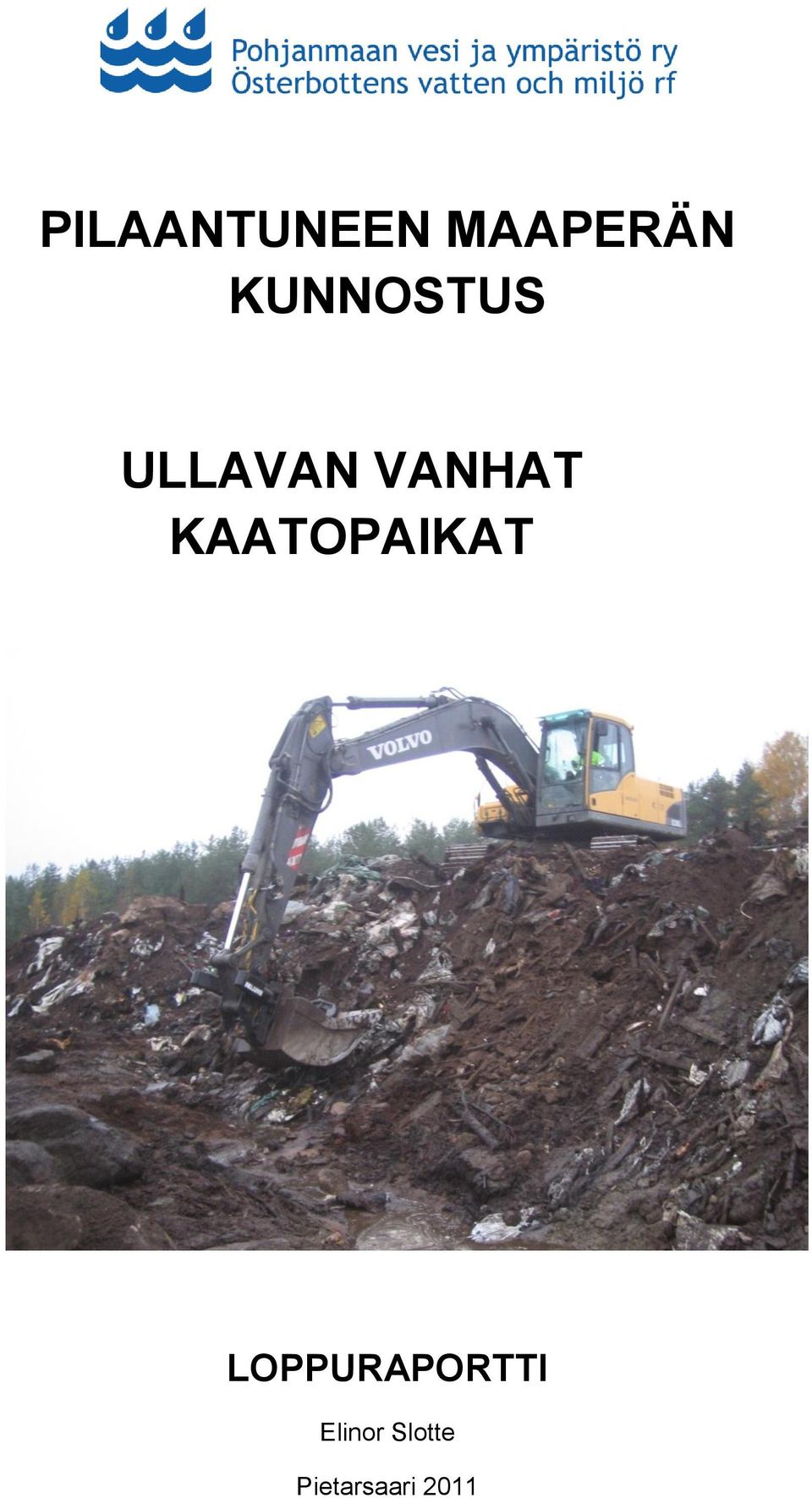

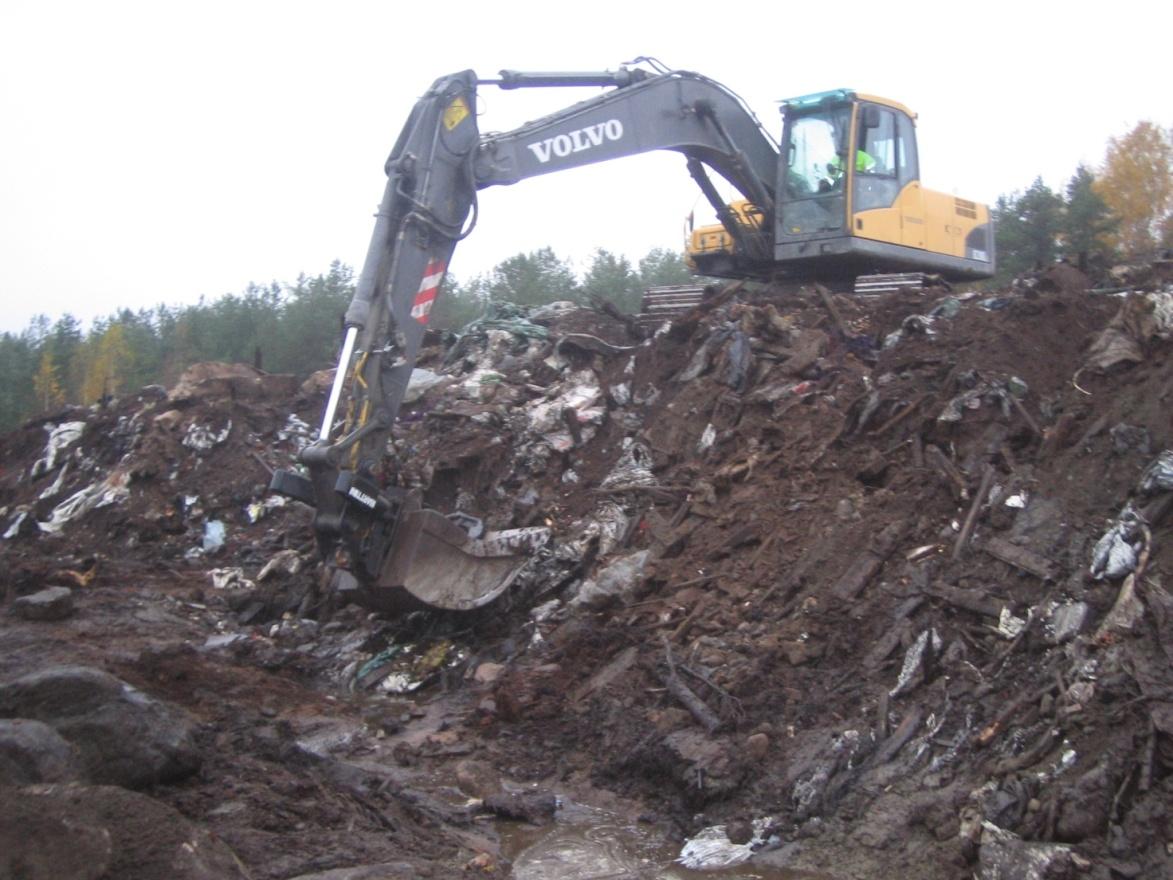

1 PILAANTUNEEN MAAPERÄN KUNNOSTUS ULLAVAN VANHAT KAATOPAIKAT LOPPURAPORTTI Elinor Slotte Pietarsaari 2011

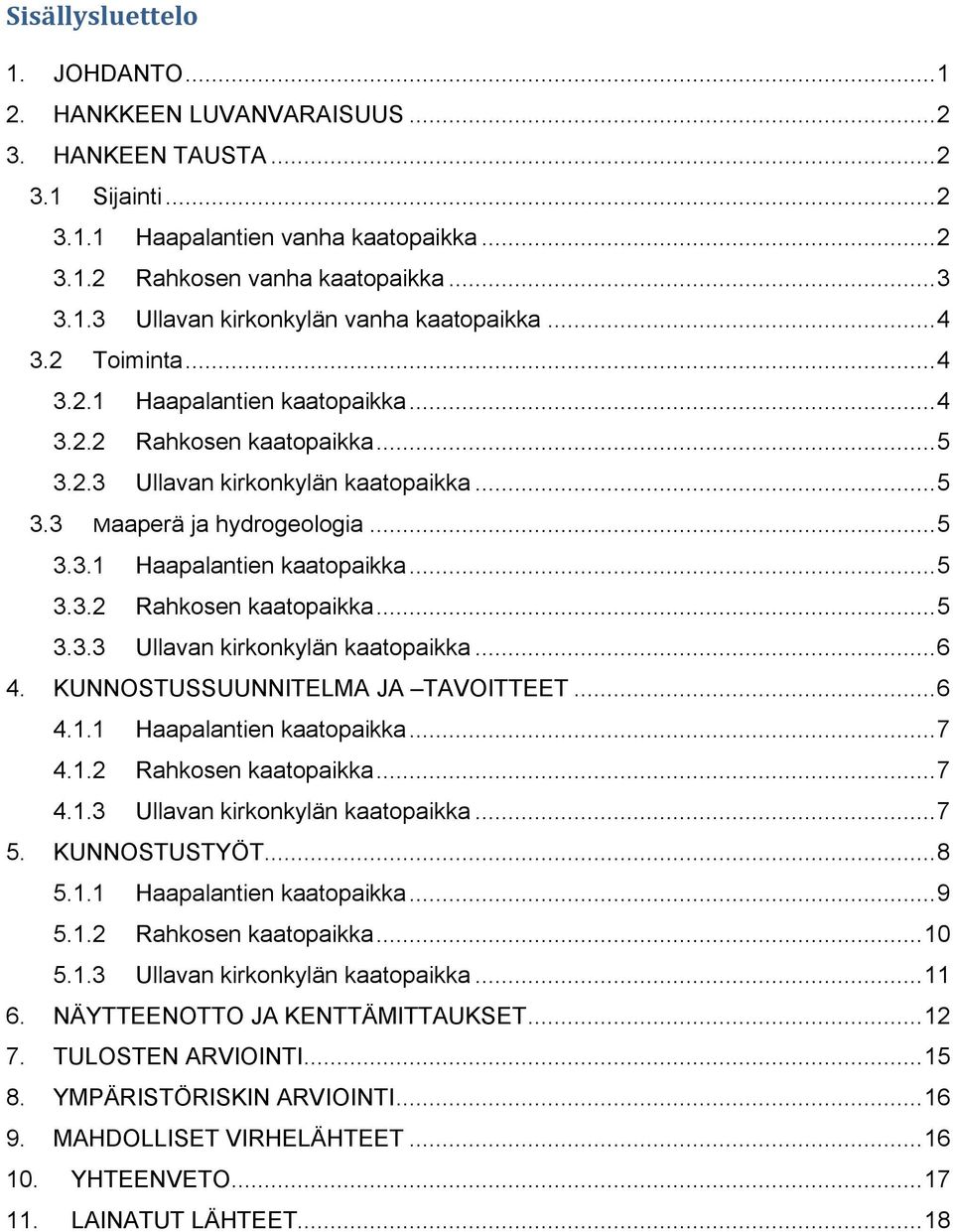

2 Sisällysluettelo 1. JOHDANTO HANKKEEN LUVANVARAISUUS HANKEEN TAUSTA Sijainti Haapalantien vanha kaatopaikka Rahkosen vanha kaatopaikka Ullavan kirkonkylän vanha kaatopaikka Toiminta Haapalantien kaatopaikka Rahkosen kaatopaikka Ullavan kirkonkylän kaatopaikka Maaperä ja hydrogeologia Haapalantien kaatopaikka Rahkosen kaatopaikka Ullavan kirkonkylän kaatopaikka KUNNOSTUSSUUNNITELMA JA TAVOITTEET Haapalantien kaatopaikka Rahkosen kaatopaikka Ullavan kirkonkylän kaatopaikka KUNNOSTUSTYÖT Haapalantien kaatopaikka Rahkosen kaatopaikka Ullavan kirkonkylän kaatopaikka NÄYTTEENOTTO JA KENTTÄMITTAUKSET TULOSTEN ARVIOINTI YMPÄRISTÖRISKIN ARVIOINTI MAHDOLLISET VIRHELÄHTEET YHTEENVETO LAINATUT LÄHTEET... 18

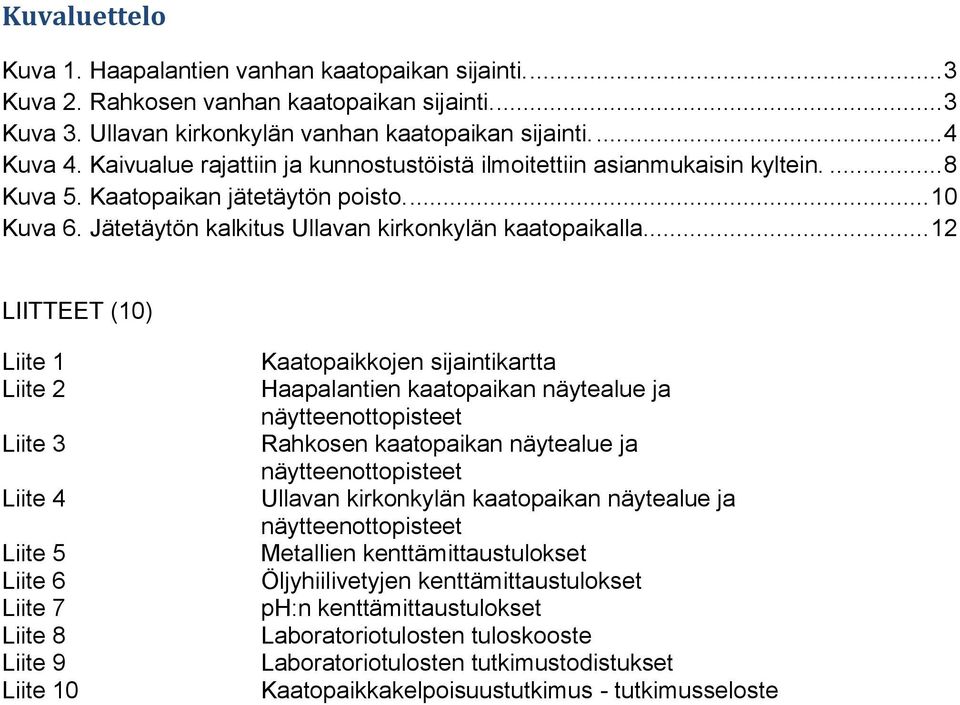

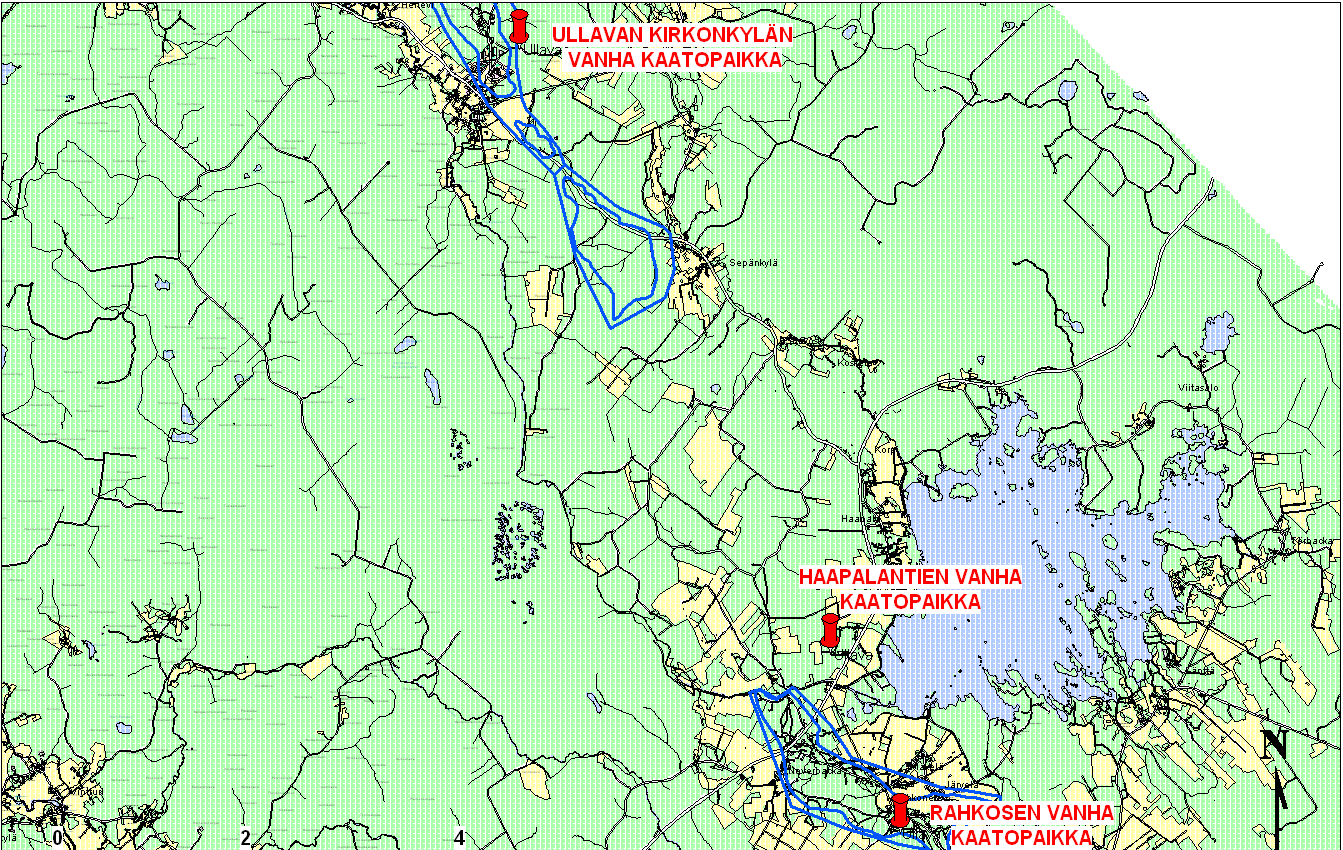

3 Kuvaluettelo Kuva 1. Haapalantien vanhan kaatopaikan sijainti Kuva 2. Rahkosen vanhan kaatopaikan sijainti Kuva 3. Ullavan kirkonkylän vanhan kaatopaikan sijainti Kuva 4. Kaivualue rajattiin ja kunnostustöistä ilmoitettiin asianmukaisin kyltein Kuva 5. Kaatopaikan jätetäytön poisto Kuva 6. Jätetäytön kalkitus Ullavan kirkonkylän kaatopaikalla LIITTEET (10) Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Liite 7 Liite 8 Liite 9 Liite 10 Kaatopaikkojen sijaintikartta Haapalantien kaatopaikan näytealue ja näytteenottopisteet Rahkosen kaatopaikan näytealue ja näytteenottopisteet Ullavan kirkonkylän kaatopaikan näytealue ja näytteenottopisteet Metallien kenttämittaustulokset Öljyhiilivetyjen kenttämittaustulokset ph:n kenttämittaustulokset Laboratoriotulosten tuloskooste Laboratoriotulosten tutkimustodistukset Kaatopaikkakelpoisuustutkimus - tutkimusseloste

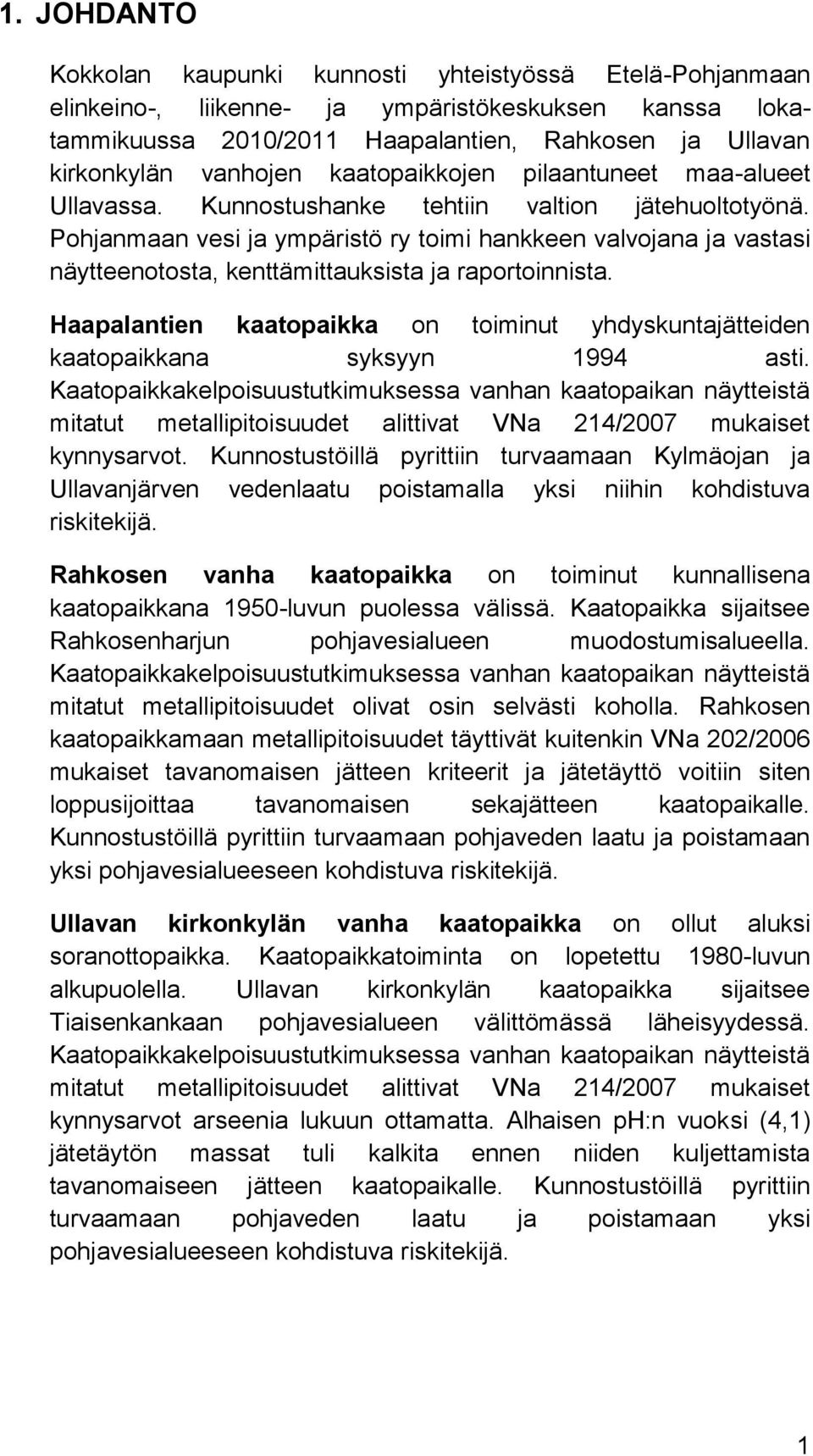

4 1. JOHDANTO Kokkolan kaupunki kunnosti yhteistyössä Etelä-Pohjanmaan elinkeino-, liikenne- ja ympäristökeskuksen kanssa lokatammikuussa 2010/2011 Haapalantien, Rahkosen ja Ullavan kirkonkylän vanhojen kaatopaikkojen pilaantuneet maa-alueet Ullavassa. Kunnostushanke tehtiin valtion jätehuoltotyönä. Pohjanmaan vesi ja ympäristö ry toimi hankkeen valvojana ja vastasi näytteenotosta, kenttämittauksista ja raportoinnista. Haapalantien kaatopaikka on toiminut yhdyskuntajätteiden kaatopaikkana syksyyn 1994 asti. Kaatopaikkakelpoisuustutkimuksessa vanhan kaatopaikan näytteistä mitatut metallipitoisuudet alittivat VNa 214/2007 mukaiset kynnysarvot. Kunnostustöillä pyrittiin turvaamaan Kylmäojan ja Ullavanjärven vedenlaatu poistamalla yksi niihin kohdistuva riskitekijä. Rahkosen vanha kaatopaikka on toiminut kunnallisena kaatopaikkana 1950-luvun puolessa välissä. Kaatopaikka sijaitsee Rahkosenharjun pohjavesialueen muodostumisalueella. Kaatopaikkakelpoisuustutkimuksessa vanhan kaatopaikan näytteistä mitatut metallipitoisuudet olivat osin selvästi koholla. Rahkosen kaatopaikkamaan metallipitoisuudet täyttivät kuitenkin VNa 202/2006 mukaiset tavanomaisen jätteen kriteerit ja jätetäyttö voitiin siten loppusijoittaa tavanomaisen sekajätteen kaatopaikalle. Kunnostustöillä pyrittiin turvaamaan pohjaveden laatu ja poistamaan yksi pohjavesialueeseen kohdistuva riskitekijä. Ullavan kirkonkylän vanha kaatopaikka on ollut aluksi soranottopaikka. Kaatopaikkatoiminta on lopetettu 1980-luvun alkupuolella. Ullavan kirkonkylän kaatopaikka sijaitsee Tiaisenkankaan pohjavesialueen välittömässä läheisyydessä. Kaatopaikkakelpoisuustutkimuksessa vanhan kaatopaikan näytteistä mitatut metallipitoisuudet alittivat VNa 214/2007 mukaiset kynnysarvot arseenia lukuun ottamatta. Alhaisen ph:n vuoksi (4,1) jätetäytön massat tuli kalkita ennen niiden kuljettamista tavanomaiseen jätteen kaatopaikalle. Kunnostustöillä pyrittiin turvaamaan pohjaveden laatu ja poistamaan yksi pohjavesialueeseen kohdistuva riskitekijä. 1

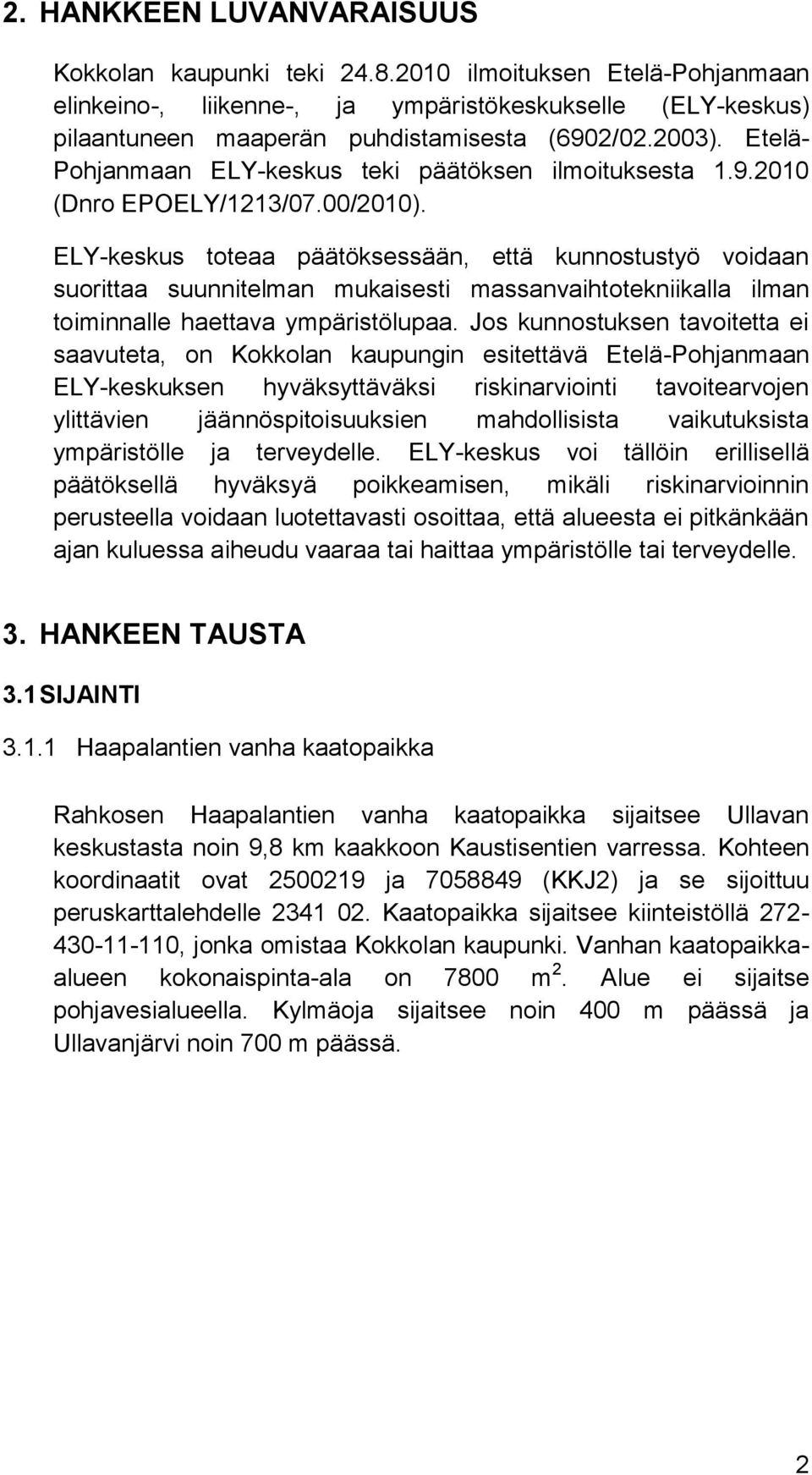

5 2. HANKKEEN LUVANVARAISUUS Kokkolan kaupunki teki ilmoituksen Etelä-Pohjanmaan elinkeino-, liikenne-, ja ympäristökeskukselle (ELY-keskus) pilaantuneen maaperän puhdistamisesta (6902/ ). Etelä- Pohjanmaan ELY-keskus teki päätöksen ilmoituksesta (Dnro EPOELY/1213/07.00/2010). ELY-keskus toteaa päätöksessään, että kunnostustyö voidaan suorittaa suunnitelman mukaisesti massanvaihtotekniikalla ilman toiminnalle haettava ympäristölupaa. Jos kunnostuksen tavoitetta ei saavuteta, on Kokkolan kaupungin esitettävä Etelä-Pohjanmaan ELY-keskuksen hyväksyttäväksi riskinarviointi tavoitearvojen ylittävien jäännöspitoisuuksien mahdollisista vaikutuksista ympäristölle ja terveydelle. ELY-keskus voi tällöin erillisellä päätöksellä hyväksyä poikkeamisen, mikäli riskinarvioinnin perusteella voidaan luotettavasti osoittaa, että alueesta ei pitkänkään ajan kuluessa aiheudu vaaraa tai haittaa ympäristölle tai terveydelle. 3. HANKEEN TAUSTA 3.1 SIJAINTI Haapalantien vanha kaatopaikka Rahkosen Haapalantien vanha kaatopaikka sijaitsee Ullavan keskustasta noin 9,8 km kaakkoon Kaustisentien varressa. Kohteen koordinaatit ovat ja (KKJ2) ja se sijoittuu peruskarttalehdelle Kaatopaikka sijaitsee kiinteistöllä , jonka omistaa Kokkolan kaupunki. Vanhan kaatopaikkaalueen kokonaispinta-ala on 7800 m 2. Alue ei sijaitse pohjavesialueella. Kylmäoja sijaitsee noin 400 m päässä ja Ullavanjärvi noin 700 m päässä. 2

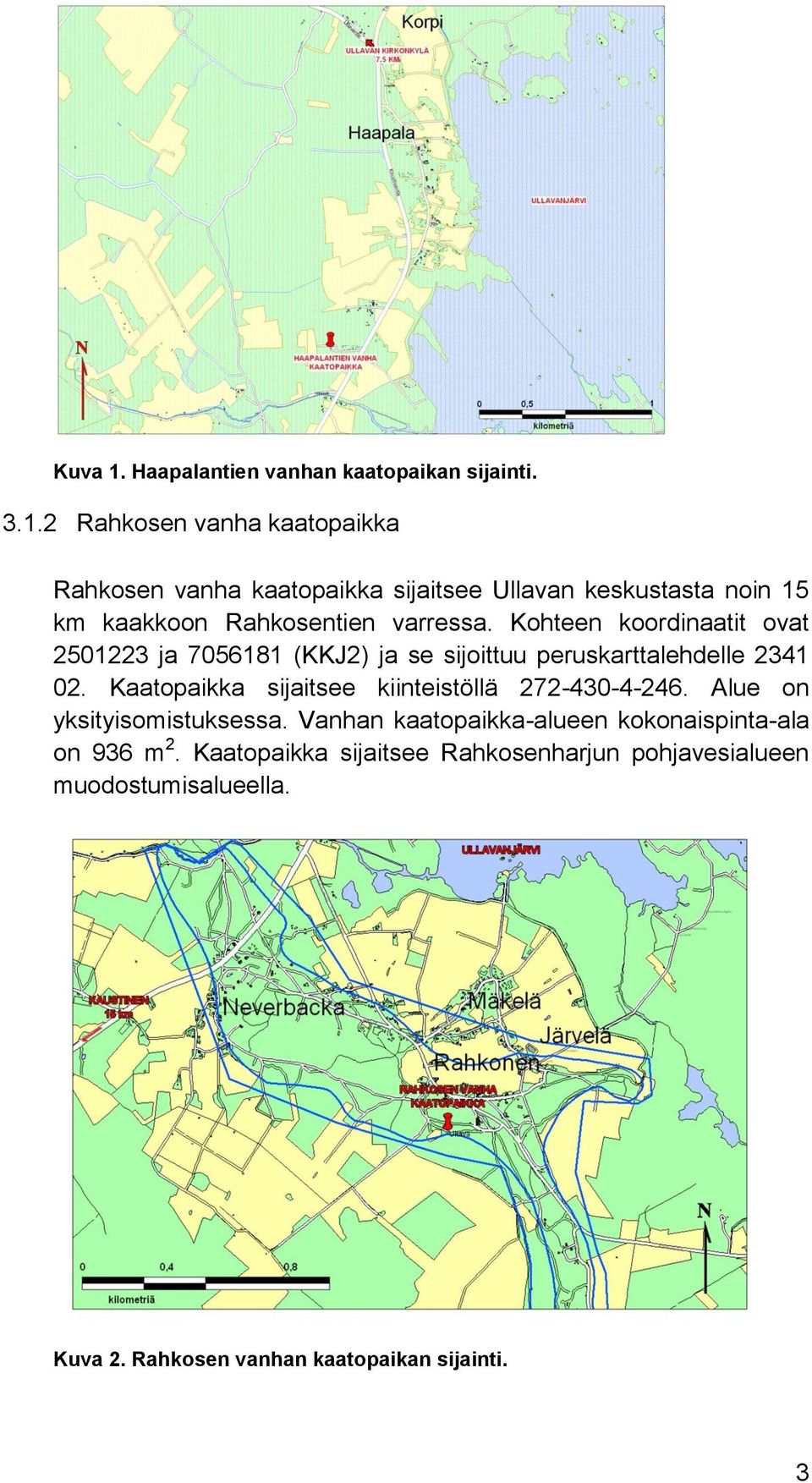

6 Kuva 1. Haapalantien vanhan kaatopaikan sijainti Rahkosen vanha kaatopaikka Rahkosen vanha kaatopaikka sijaitsee Ullavan keskustasta noin 15 km kaakkoon Rahkosentien varressa. Kohteen koordinaatit ovat ja (KKJ2) ja se sijoittuu peruskarttalehdelle Kaatopaikka sijaitsee kiinteistöllä Alue on yksityisomistuksessa. Vanhan kaatopaikka-alueen kokonaispinta-ala on 936 m 2. Kaatopaikka sijaitsee Rahkosenharjun pohjavesialueen muodostumisalueella. Kuva 2. Rahkosen vanhan kaatopaikan sijainti. 3

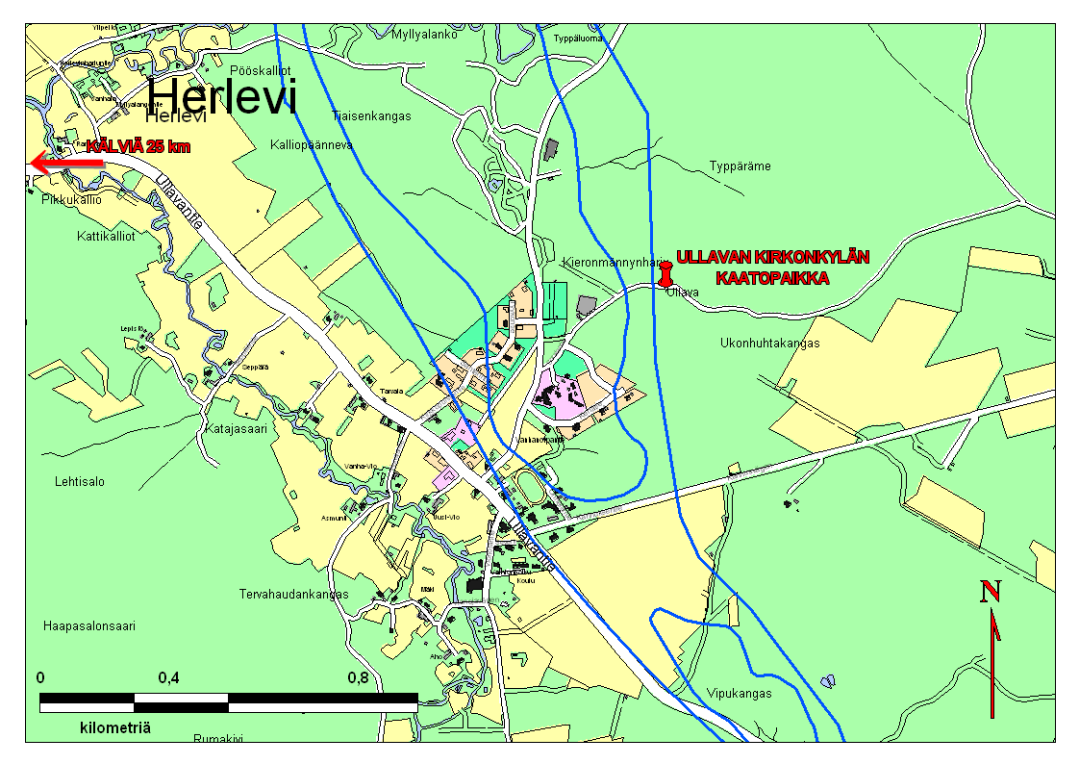

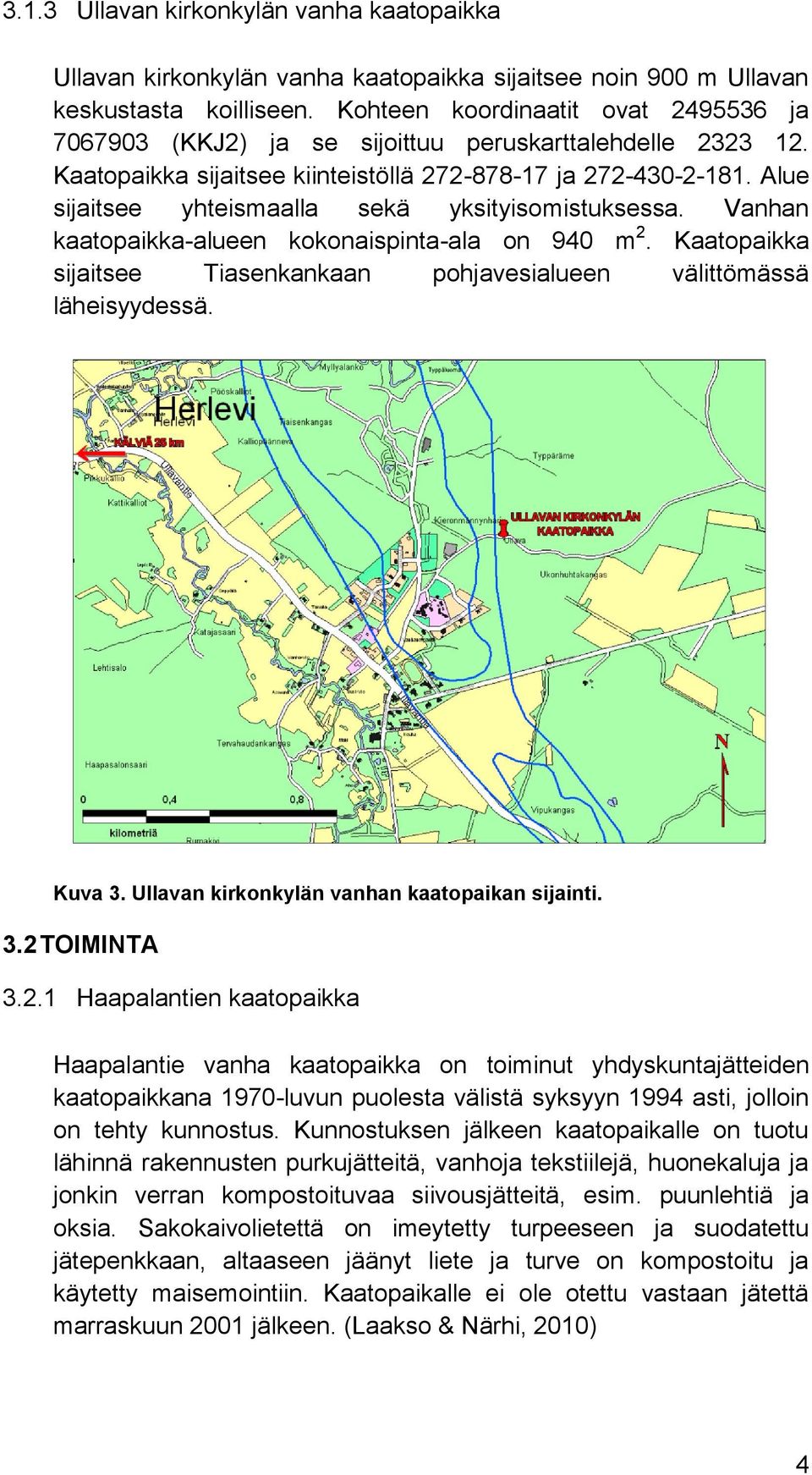

7 3.1.3 Ullavan kirkonkylän vanha kaatopaikka Ullavan kirkonkylän vanha kaatopaikka sijaitsee noin 900 m Ullavan keskustasta koilliseen. Kohteen koordinaatit ovat ja (KKJ2) ja se sijoittuu peruskarttalehdelle Kaatopaikka sijaitsee kiinteistöllä ja Alue sijaitsee yhteismaalla sekä yksityisomistuksessa. Vanhan kaatopaikka-alueen kokonaispinta-ala on 940 m 2. Kaatopaikka sijaitsee Tiasenkankaan pohjavesialueen välittömässä läheisyydessä. Kuva 3. Ullavan kirkonkylän vanhan kaatopaikan sijainti. 3.2 TOIMINTA Haapalantien kaatopaikka Haapalantie vanha kaatopaikka on toiminut yhdyskuntajätteiden kaatopaikkana 1970-luvun puolesta välistä syksyyn 1994 asti, jolloin on tehty kunnostus. Kunnostuksen jälkeen kaatopaikalle on tuotu lähinnä rakennusten purkujätteitä, vanhoja tekstiilejä, huonekaluja ja jonkin verran kompostoituvaa siivousjätteitä, esim. puunlehtiä ja oksia. Sakokaivolietettä on imeytetty turpeeseen ja suodatettu jätepenkkaan, altaaseen jäänyt liete ja turve on kompostoitu ja käytetty maisemointiin. Kaatopaikalle ei ole otettu vastaan jätettä marraskuun 2001 jälkeen. (Laakso & Närhi, 2010) 4

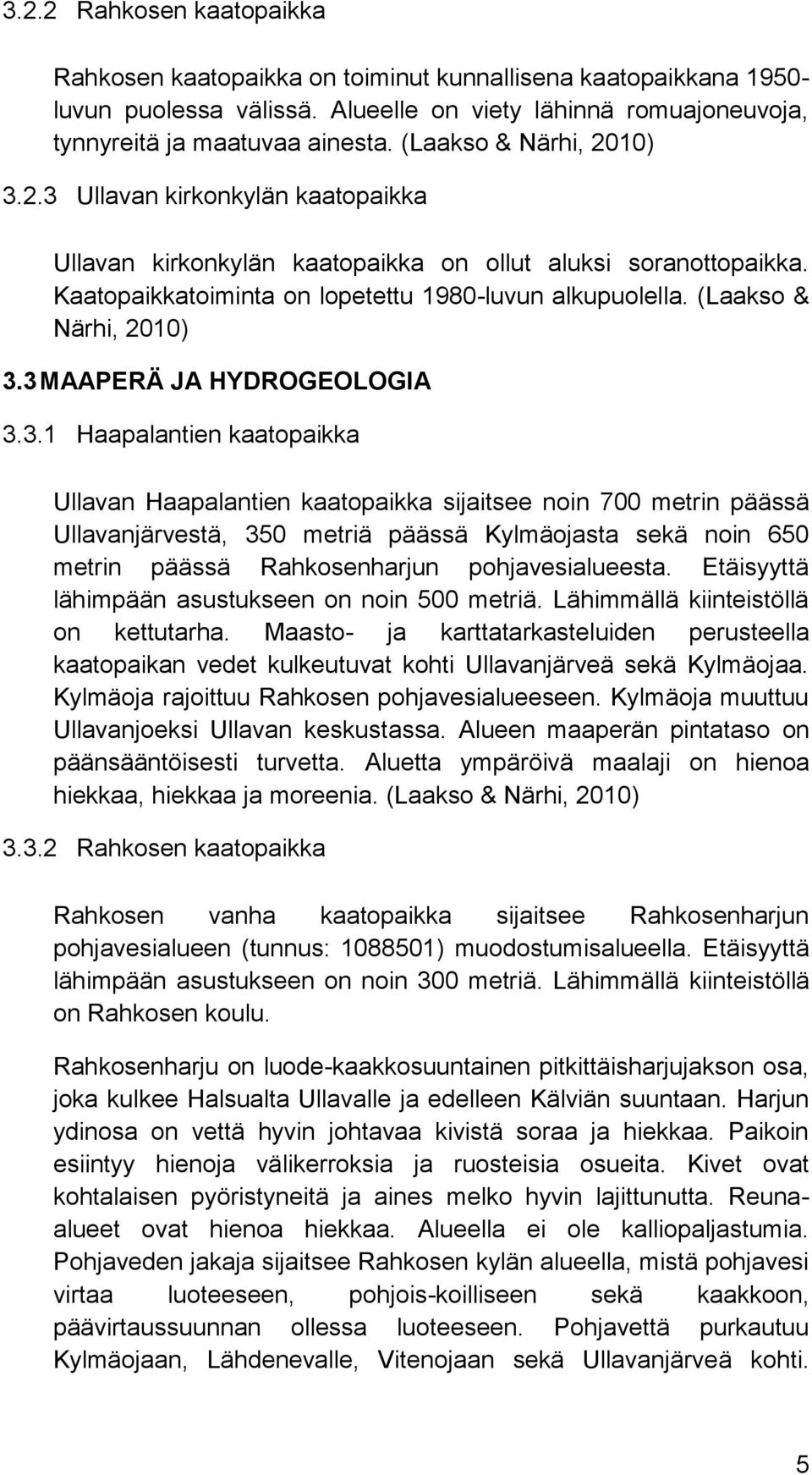

8 3.2.2 Rahkosen kaatopaikka Rahkosen kaatopaikka on toiminut kunnallisena kaatopaikkana luvun puolessa välissä. Alueelle on viety lähinnä romuajoneuvoja, tynnyreitä ja maatuvaa ainesta. (Laakso & Närhi, 2010) Ullavan kirkonkylän kaatopaikka Ullavan kirkonkylän kaatopaikka on ollut aluksi soranottopaikka. Kaatopaikkatoiminta on lopetettu 1980-luvun alkupuolella. (Laakso & Närhi, 2010) 3.3 MAAPERÄ JA HYDROGEOLOGIA Haapalantien kaatopaikka Ullavan Haapalantien kaatopaikka sijaitsee noin 700 metrin päässä Ullavanjärvestä, 350 metriä päässä Kylmäojasta sekä noin 650 metrin päässä Rahkosenharjun pohjavesialueesta. Etäisyyttä lähimpään asustukseen on noin 500 metriä. Lähimmällä kiinteistöllä on kettutarha. Maasto- ja karttatarkasteluiden perusteella kaatopaikan vedet kulkeutuvat kohti Ullavanjärveä sekä Kylmäojaa. Kylmäoja rajoittuu Rahkosen pohjavesialueeseen. Kylmäoja muuttuu Ullavanjoeksi Ullavan keskustassa. Alueen maaperän pintataso on päänsääntöisesti turvetta. Aluetta ympäröivä maalaji on hienoa hiekkaa, hiekkaa ja moreenia. (Laakso & Närhi, 2010) Rahkosen kaatopaikka Rahkosen vanha kaatopaikka sijaitsee Rahkosenharjun pohjavesialueen (tunnus: ) muodostumisalueella. Etäisyyttä lähimpään asustukseen on noin 300 metriä. Lähimmällä kiinteistöllä on Rahkosen koulu. Rahkosenharju on luode-kaakkosuuntainen pitkittäisharjujakson osa, joka kulkee Halsualta Ullavalle ja edelleen Kälviän suuntaan. Harjun ydinosa on vettä hyvin johtavaa kivistä soraa ja hiekkaa. Paikoin esiintyy hienoja välikerroksia ja ruosteisia osueita. Kivet ovat kohtalaisen pyöristyneitä ja aines melko hyvin lajittunutta. Reunaalueet ovat hienoa hiekkaa. Alueella ei ole kalliopaljastumia. Pohjaveden jakaja sijaitsee Rahkosen kylän alueella, mistä pohjavesi virtaa luoteeseen, pohjois-koilliseen sekä kaakkoon, päävirtaussuunnan ollessa luoteeseen. Pohjavettä purkautuu Kylmäojaan, Lähdenevalle, Vitenojaan sekä Ullavanjärveä kohti. 5

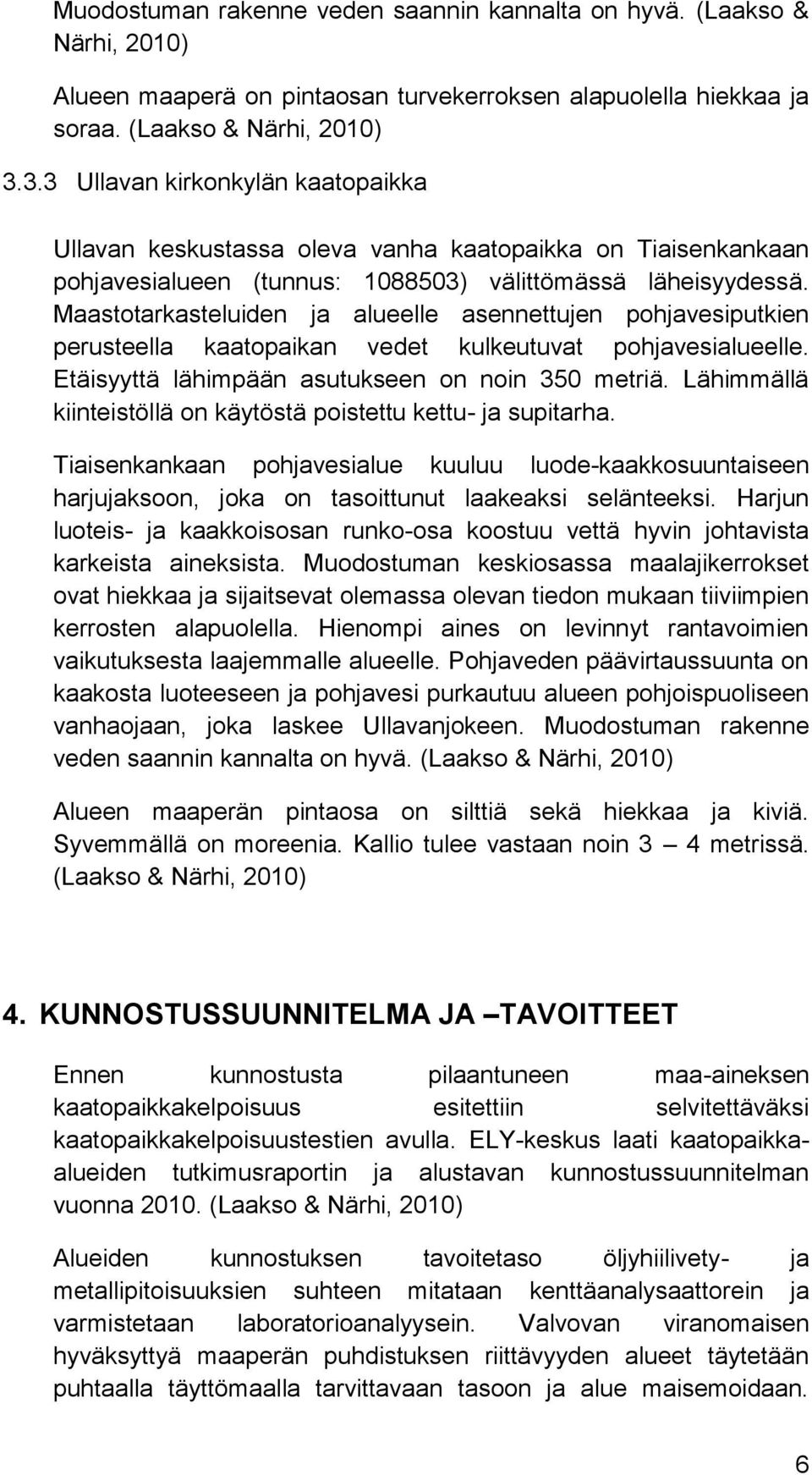

9 Muodostuman rakenne veden saannin kannalta on hyvä. (Laakso & Närhi, 2010) Alueen maaperä on pintaosan turvekerroksen alapuolella hiekkaa ja soraa. (Laakso & Närhi, 2010) Ullavan kirkonkylän kaatopaikka Ullavan keskustassa oleva vanha kaatopaikka on Tiaisenkankaan pohjavesialueen (tunnus: ) välittömässä läheisyydessä. Maastotarkasteluiden ja alueelle asennettujen pohjavesiputkien perusteella kaatopaikan vedet kulkeutuvat pohjavesialueelle. Etäisyyttä lähimpään asutukseen on noin 350 metriä. Lähimmällä kiinteistöllä on käytöstä poistettu kettu- ja supitarha. Tiaisenkankaan pohjavesialue kuuluu luode-kaakkosuuntaiseen harjujaksoon, joka on tasoittunut laakeaksi selänteeksi. Harjun luoteis- ja kaakkoisosan runko-osa koostuu vettä hyvin johtavista karkeista aineksista. Muodostuman keskiosassa maalajikerrokset ovat hiekkaa ja sijaitsevat olemassa olevan tiedon mukaan tiiviimpien kerrosten alapuolella. Hienompi aines on levinnyt rantavoimien vaikutuksesta laajemmalle alueelle. Pohjaveden päävirtaussuunta on kaakosta luoteeseen ja pohjavesi purkautuu alueen pohjoispuoliseen vanhaojaan, joka laskee Ullavanjokeen. Muodostuman rakenne veden saannin kannalta on hyvä. (Laakso & Närhi, 2010) Alueen maaperän pintaosa on silttiä sekä hiekkaa ja kiviä. Syvemmällä on moreenia. Kallio tulee vastaan noin 3 4 metrissä. (Laakso & Närhi, 2010) 4. KUNNOSTUSSUUNNITELMA JA TAVOITTEET Ennen kunnostusta pilaantuneen maa-aineksen kaatopaikkakelpoisuus esitettiin selvitettäväksi kaatopaikkakelpoisuustestien avulla. ELY-keskus laati kaatopaikkaalueiden tutkimusraportin ja alustavan kunnostussuunnitelman vuonna (Laakso & Närhi, 2010) Alueiden kunnostuksen tavoitetaso öljyhiilivety- ja metallipitoisuuksien suhteen mitataan kenttäanalysaattorein ja varmistetaan laboratorioanalyysein. Valvovan viranomaisen hyväksyttyä maaperän puhdistuksen riittävyyden alueet täytetään puhtaalla täyttömaalla tarvittavaan tasoon ja alue maisemoidaan. 6

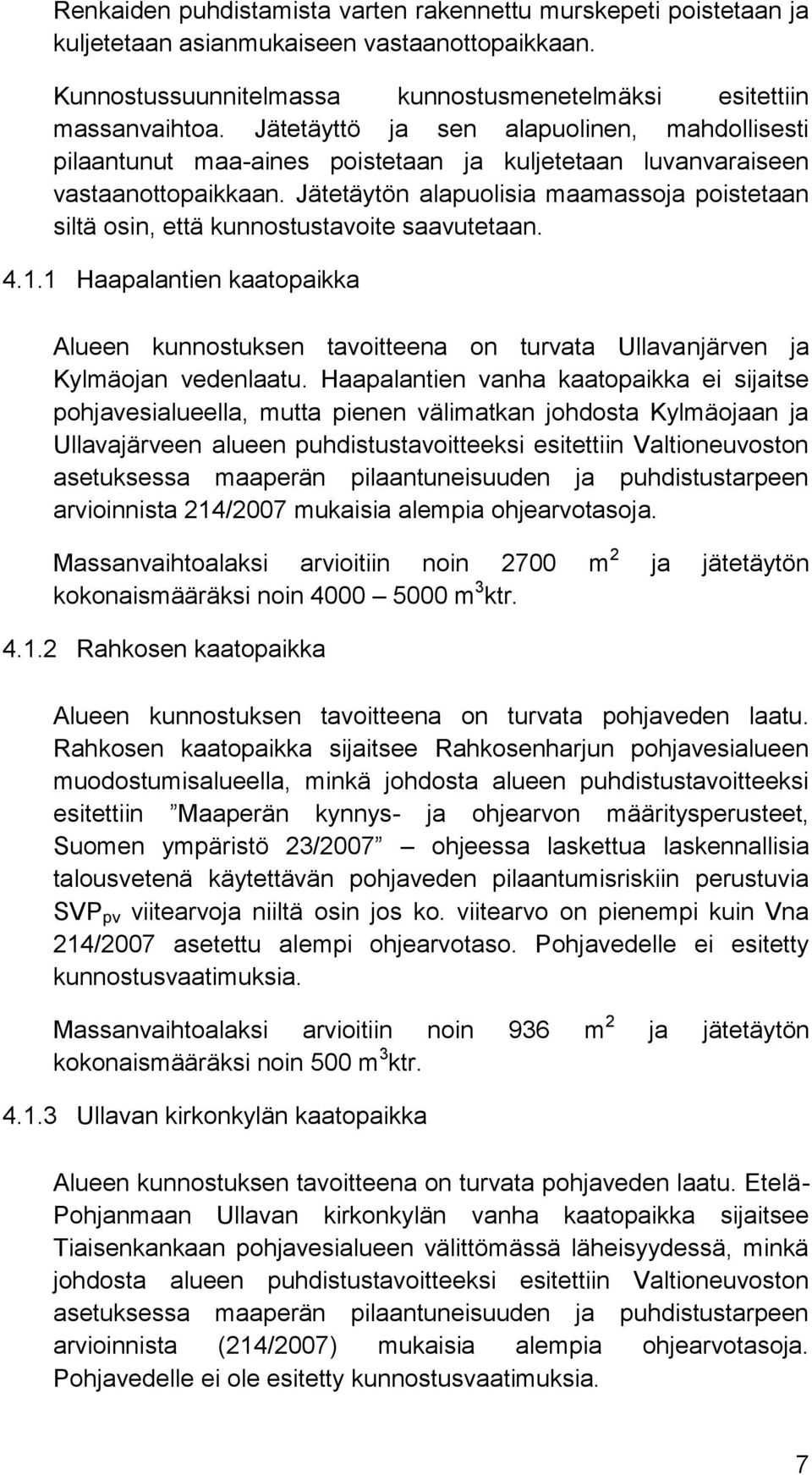

10 Renkaiden puhdistamista varten rakennettu murskepeti poistetaan ja kuljetetaan asianmukaiseen vastaanottopaikkaan. Kunnostussuunnitelmassa kunnostusmenetelmäksi esitettiin massanvaihtoa. Jätetäyttö ja sen alapuolinen, mahdollisesti pilaantunut maa-aines poistetaan ja kuljetetaan luvanvaraiseen vastaanottopaikkaan. Jätetäytön alapuolisia maamassoja poistetaan siltä osin, että kunnostustavoite saavutetaan Haapalantien kaatopaikka Alueen kunnostuksen tavoitteena on turvata Ullavanjärven ja Kylmäojan vedenlaatu. Haapalantien vanha kaatopaikka ei sijaitse pohjavesialueella, mutta pienen välimatkan johdosta Kylmäojaan ja Ullavajärveen alueen puhdistustavoitteeksi esitettiin Valtioneuvoston asetuksessa maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista 214/2007 mukaisia alempia ohjearvotasoja. Massanvaihtoalaksi arvioitiin noin 2700 m 2 ja jätetäytön kokonaismääräksi noin m 3 ktr Rahkosen kaatopaikka Alueen kunnostuksen tavoitteena on turvata pohjaveden laatu. Rahkosen kaatopaikka sijaitsee Rahkosenharjun pohjavesialueen muodostumisalueella, minkä johdosta alueen puhdistustavoitteeksi esitettiin Maaperän kynnys- ja ohjearvon määritysperusteet, Suomen ympäristö 23/2007 ohjeessa laskettua laskennallisia talousvetenä käytettävän pohjaveden pilaantumisriskiin perustuvia SVP pv viitearvoja niiltä osin jos ko. viitearvo on pienempi kuin Vna 214/2007 asetettu alempi ohjearvotaso. Pohjavedelle ei esitetty kunnostusvaatimuksia. Massanvaihtoalaksi arvioitiin noin 936 m 2 ja jätetäytön kokonaismääräksi noin 500 m 3 ktr Ullavan kirkonkylän kaatopaikka Alueen kunnostuksen tavoitteena on turvata pohjaveden laatu. Etelä- Pohjanmaan Ullavan kirkonkylän vanha kaatopaikka sijaitsee Tiaisenkankaan pohjavesialueen välittömässä läheisyydessä, minkä johdosta alueen puhdistustavoitteeksi esitettiin Valtioneuvoston asetuksessa maaperän pilaantuneisuuden ja puhdistustarpeen arvioinnista (214/2007) mukaisia alempia ohjearvotasoja. Pohjavedelle ei ole esitetty kunnostusvaatimuksia. 7

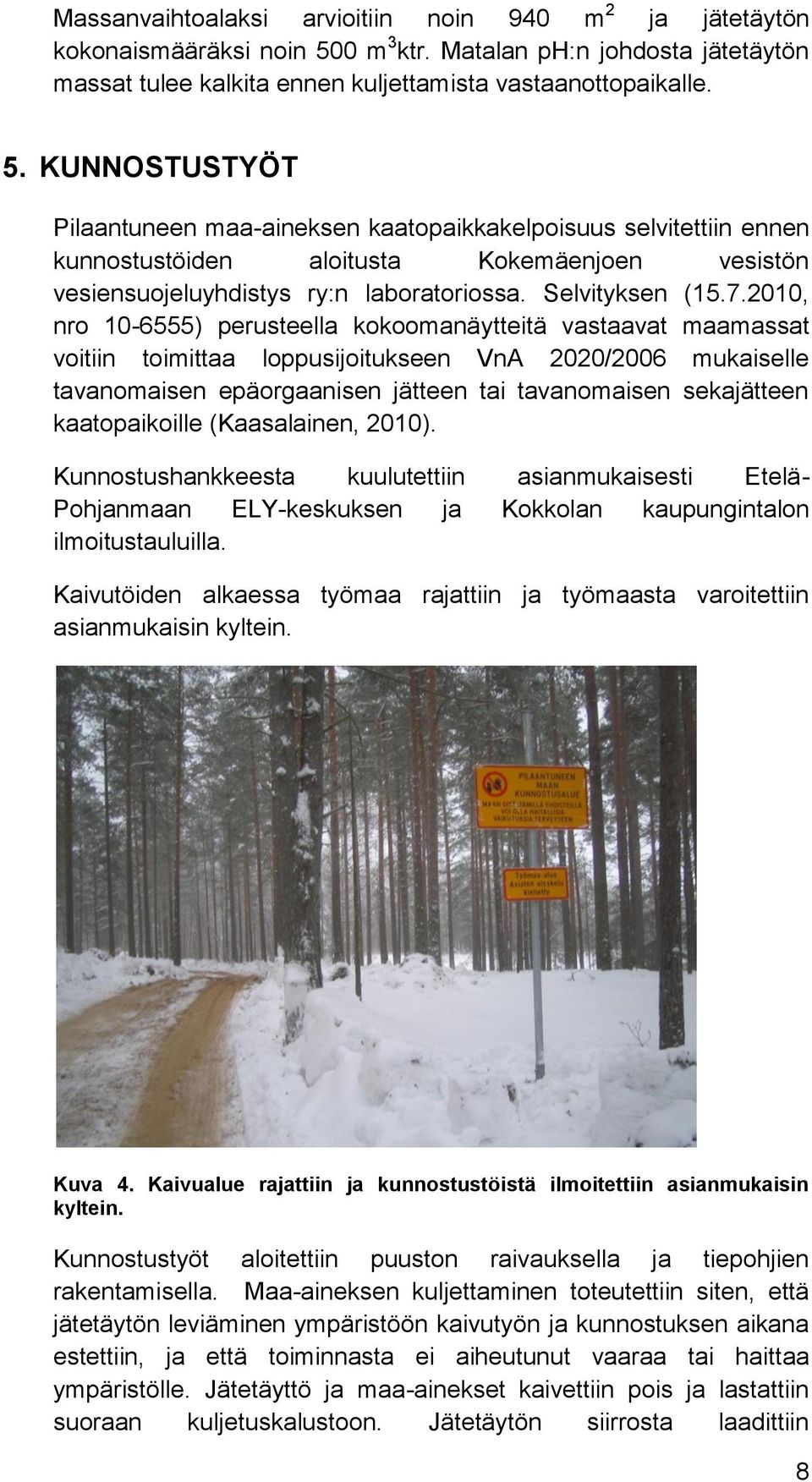

11 Massanvaihtoalaksi arvioitiin noin 940 m 2 ja jätetäytön kokonaismääräksi noin 500 m 3 ktr. Matalan ph:n johdosta jätetäytön massat tulee kalkita ennen kuljettamista vastaanottopaikalle. 5. KUNNOSTUSTYÖT Pilaantuneen maa-aineksen kaatopaikkakelpoisuus selvitettiin ennen kunnostustöiden aloitusta Kokemäenjoen vesistön vesiensuojeluyhdistys ry:n laboratoriossa. Selvityksen ( , nro ) perusteella kokoomanäytteitä vastaavat maamassat voitiin toimittaa loppusijoitukseen VnA 2020/2006 mukaiselle tavanomaisen epäorgaanisen jätteen tai tavanomaisen sekajätteen kaatopaikoille (Kaasalainen, 2010). Kunnostushankkeesta kuulutettiin asianmukaisesti Etelä- Pohjanmaan ELY-keskuksen ja Kokkolan kaupungintalon ilmoitustauluilla. Kaivutöiden alkaessa työmaa rajattiin ja työmaasta varoitettiin asianmukaisin kyltein. Kuva 4. Kaivualue rajattiin ja kunnostustöistä ilmoitettiin asianmukaisin kyltein. Kunnostustyöt aloitettiin puuston raivauksella ja tiepohjien rakentamisella. Maa-aineksen kuljettaminen toteutettiin siten, että jätetäytön leviäminen ympäristöön kaivutyön ja kunnostuksen aikana estettiin, ja että toiminnasta ei aiheutunut vaaraa tai haittaa ympäristölle. Jätetäyttö ja maa-ainekset kaivettiin pois ja lastattiin suoraan kuljetuskalustoon. Jätetäytön siirrosta laadittiin 8

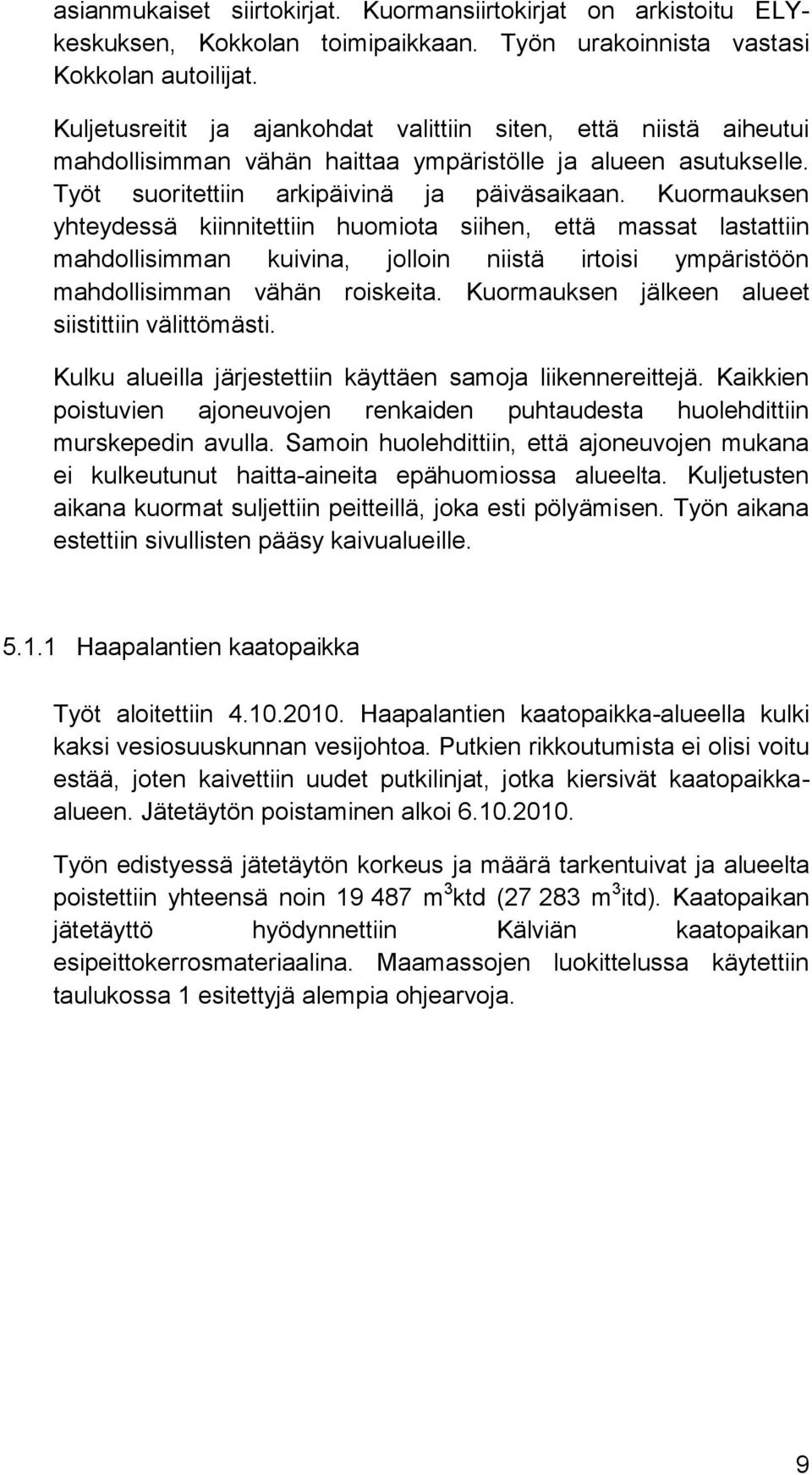

12 asianmukaiset siirtokirjat. Kuormansiirtokirjat on arkistoitu ELYkeskuksen, Kokkolan toimipaikkaan. Työn urakoinnista vastasi Kokkolan autoilijat. Kuljetusreitit ja ajankohdat valittiin siten, että niistä aiheutui mahdollisimman vähän haittaa ympäristölle ja alueen asutukselle. Työt suoritettiin arkipäivinä ja päiväsaikaan. Kuormauksen yhteydessä kiinnitettiin huomiota siihen, että massat lastattiin mahdollisimman kuivina, jolloin niistä irtoisi ympäristöön mahdollisimman vähän roiskeita. Kuormauksen jälkeen alueet siistittiin välittömästi. Kulku alueilla järjestettiin käyttäen samoja liikennereittejä. Kaikkien poistuvien ajoneuvojen renkaiden puhtaudesta huolehdittiin murskepedin avulla. Samoin huolehdittiin, että ajoneuvojen mukana ei kulkeutunut haitta-aineita epähuomiossa alueelta. Kuljetusten aikana kuormat suljettiin peitteillä, joka esti pölyämisen. Työn aikana estettiin sivullisten pääsy kaivualueille Haapalantien kaatopaikka Työt aloitettiin Haapalantien kaatopaikka-alueella kulki kaksi vesiosuuskunnan vesijohtoa. Putkien rikkoutumista ei olisi voitu estää, joten kaivettiin uudet putkilinjat, jotka kiersivät kaatopaikkaalueen. Jätetäytön poistaminen alkoi Työn edistyessä jätetäytön korkeus ja määrä tarkentuivat ja alueelta poistettiin yhteensä noin m 3 ktd ( m 3 itd). Kaatopaikan jätetäyttö hyödynnettiin Kälviän kaatopaikan esipeittokerrosmateriaalina. Maamassojen luokittelussa käytettiin taulukossa 1 esitettyjä alempia ohjearvoja. 9

13 Taulukko 1. VnA:n (214/2007) asettamat alemmat ohjearvot ja laskennalliset SVP pv tavoitearvot sekä Innov-X-kenttämittarin määritysrajat. Parametri Alempi ohjearvo mg/kg) SVPpv-arvo (mg/kg) Määritysraja (mg/kg) Antimoni (Sb) 10 4,25 10 Arseeni (As) Elohopea (Hg) Kadmium (Cd) Koboltti 100 4,2 10 Kromi (Cr) Kupari (Cu) Lyijy (Pb) Nikkeli (Ni) Sinkki (Zn) Vanadiini (V) Jätetäytön paksuus alueella oli enimmillään 4,0 5,0 m. Jätetäyttö koostui lähinnä yhdyskuntajätteestä mm. metalleista, muovista, lasista, kangaspaloista ja autonrenkaista. Kuva 5. Kaatopaikan jätetäytön poisto. Alueelta löydetyt metallijätteet ( kg) ja autonrenkaat ( kg) haki luvanvarainen vastaanottaja Kuusakoski Oy. Betonilohkareet vietiin luvanvaraiseen vastaanottopaikkaan, Storkohmoon. Täytemaata tuotiin alueelle noin 150,5 m 3 itd ja puhtaita kasvukerrosmassoja noin 1415 m 3 itd. Alue tasattiin ja maisemoitiin tammikuussa Rahkosen kaatopaikka Kunnostus aloitettiin ja päättyi Jätetäyttöä poistettiin alueelta yhteensä noin 405 m 3 ktd (568 m 3 itd). Kaatopaikan jätetäyttö hyödynnettiin Kälviän kaatopaikan 10

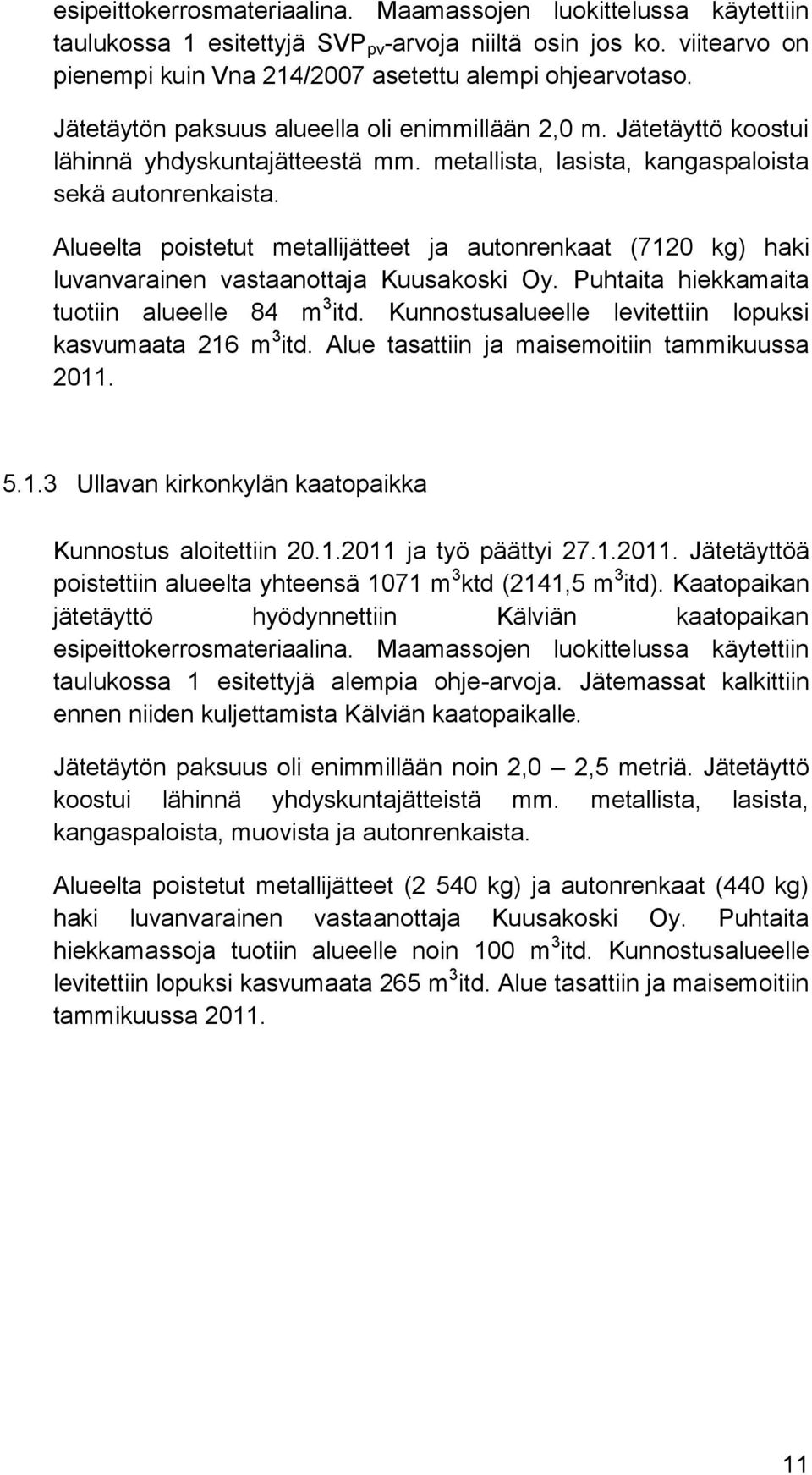

14 esipeittokerrosmateriaalina. Maamassojen luokittelussa käytettiin taulukossa 1 esitettyjä SVP pv -arvoja niiltä osin jos ko. viitearvo on pienempi kuin Vna 214/2007 asetettu alempi ohjearvotaso. Jätetäytön paksuus alueella oli enimmillään 2,0 m. Jätetäyttö koostui lähinnä yhdyskuntajätteestä mm. metallista, lasista, kangaspaloista sekä autonrenkaista. Alueelta poistetut metallijätteet ja autonrenkaat (7120 kg) haki luvanvarainen vastaanottaja Kuusakoski Oy. Puhtaita hiekkamaita tuotiin alueelle 84 m 3 itd. Kunnostusalueelle levitettiin lopuksi kasvumaata 216 m 3 itd. Alue tasattiin ja maisemoitiin tammikuussa Ullavan kirkonkylän kaatopaikka Kunnostus aloitettiin ja työ päättyi Jätetäyttöä poistettiin alueelta yhteensä 1071 m 3 ktd (2141,5 m 3 itd). Kaatopaikan jätetäyttö hyödynnettiin Kälviän kaatopaikan esipeittokerrosmateriaalina. Maamassojen luokittelussa käytettiin taulukossa 1 esitettyjä alempia ohje-arvoja. Jätemassat kalkittiin ennen niiden kuljettamista Kälviän kaatopaikalle. Jätetäytön paksuus oli enimmillään noin 2,0 2,5 metriä. Jätetäyttö koostui lähinnä yhdyskuntajätteistä mm. metallista, lasista, kangaspaloista, muovista ja autonrenkaista. Alueelta poistetut metallijätteet (2 540 kg) ja autonrenkaat (440 kg) haki luvanvarainen vastaanottaja Kuusakoski Oy. Puhtaita hiekkamassoja tuotiin alueelle noin 100 m 3 itd. Kunnostusalueelle levitettiin lopuksi kasvumaata 265 m 3 itd. Alue tasattiin ja maisemoitiin tammikuussa

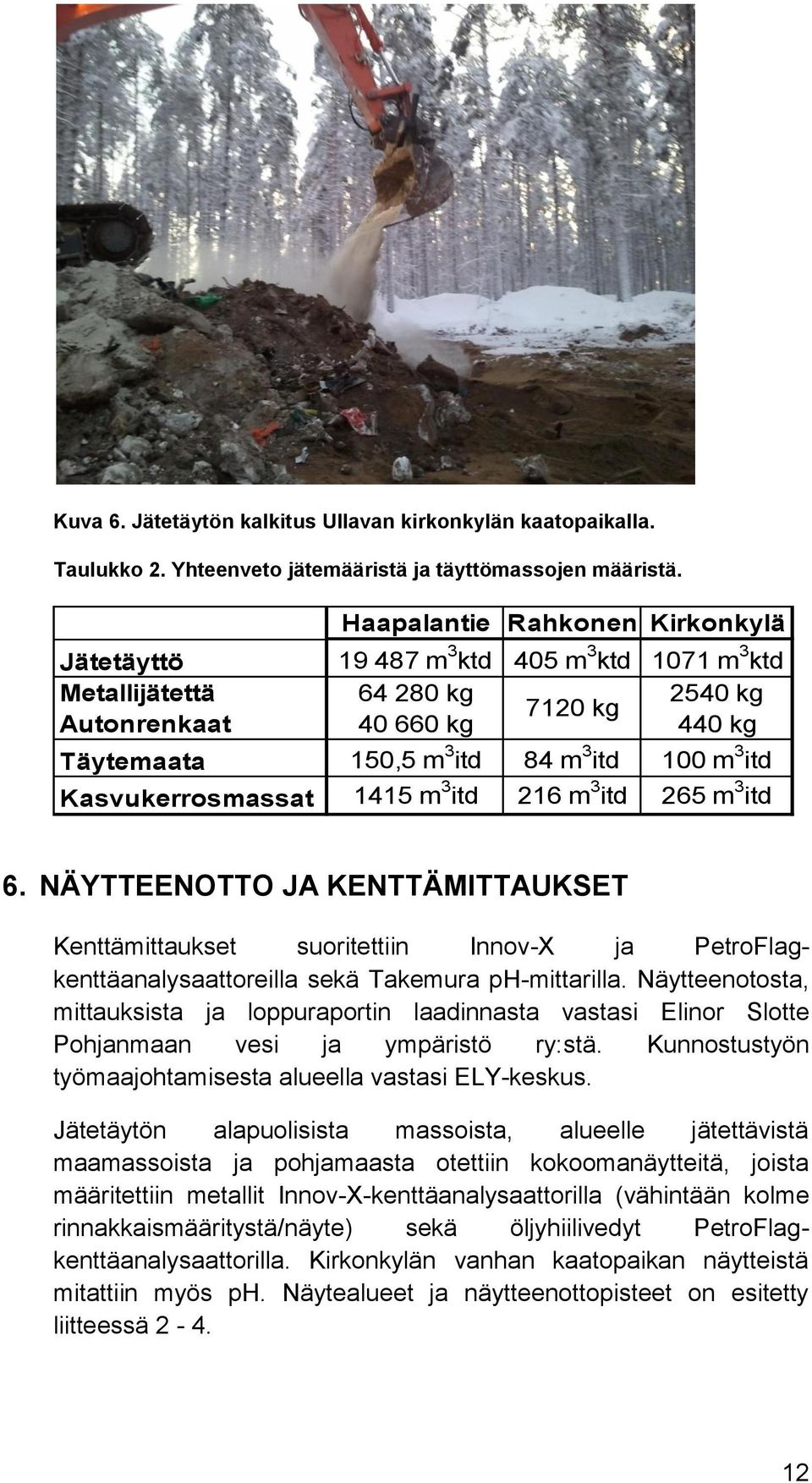

15 Kuva 6. Jätetäytön kalkitus Ullavan kirkonkylän kaatopaikalla. Taulukko 2. Yhteenveto jätemääristä ja täyttömassojen määristä. Haapalantie Rahkonen Kirkonkylä Jätetäyttö m 3 ktd 405 m 3 ktd 1071 m 3 ktd Metallijätettä kg 2540 kg 7120 kg Autonrenkaat kg 440 kg Täytemaata 150,5 m 3 itd 84 m 3 itd 100 m 3 itd Kasvukerrosmassat 1415 m 3 itd 216 m 3 itd 265 m 3 itd 6. NÄYTTEENOTTO JA KENTTÄMITTAUKSET Kenttämittaukset suoritettiin Innov-X ja PetroFlagkenttäanalysaattoreilla sekä Takemura ph-mittarilla. Näytteenotosta, mittauksista ja loppuraportin laadinnasta vastasi Elinor Slotte Pohjanmaan vesi ja ympäristö ry:stä. Kunnostustyön työmaajohtamisesta alueella vastasi ELY-keskus. Jätetäytön alapuolisista massoista, alueelle jätettävistä maamassoista ja pohjamaasta otettiin kokoomanäytteitä, joista määritettiin metallit Innov-X-kenttäanalysaattorilla (vähintään kolme rinnakkaismääritystä/näyte) sekä öljyhiilivedyt PetroFlagkenttäanalysaattorilla. Kirkonkylän vanhan kaatopaikan näytteistä mitattiin myös ph. Näytealueet ja näytteenottopisteet on esitetty liitteessä

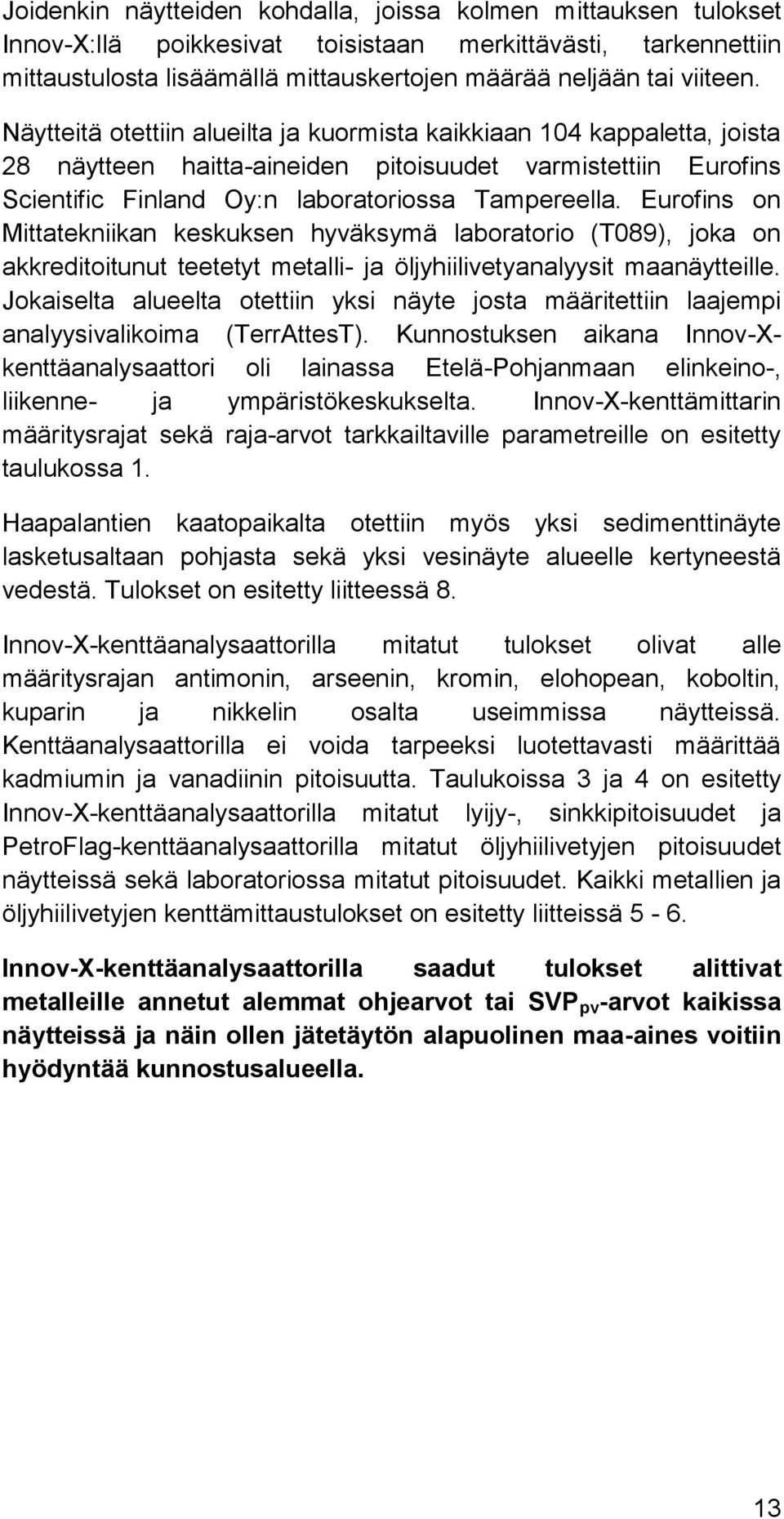

16 Joidenkin näytteiden kohdalla, joissa kolmen mittauksen tulokset Innov-X:llä poikkesivat toisistaan merkittävästi, tarkennettiin mittaustulosta lisäämällä mittauskertojen määrää neljään tai viiteen. Näytteitä otettiin alueilta ja kuormista kaikkiaan 104 kappaletta, joista 28 näytteen haitta-aineiden pitoisuudet varmistettiin Eurofins Scientific Finland Oy:n laboratoriossa Tampereella. Eurofins on Mittatekniikan keskuksen hyväksymä laboratorio (T089), joka on akkreditoitunut teetetyt metalli- ja öljyhiilivetyanalyysit maanäytteille. Jokaiselta alueelta otettiin yksi näyte josta määritettiin laajempi analyysivalikoima (TerrAttesT). Kunnostuksen aikana Innov-Xkenttäanalysaattori oli lainassa Etelä-Pohjanmaan elinkeino-, liikenne- ja ympäristökeskukselta. Innov-X-kenttämittarin määritysrajat sekä raja-arvot tarkkailtaville parametreille on esitetty taulukossa 1. Haapalantien kaatopaikalta otettiin myös yksi sedimenttinäyte lasketusaltaan pohjasta sekä yksi vesinäyte alueelle kertyneestä vedestä. Tulokset on esitetty liitteessä 8. Innov-X-kenttäanalysaattorilla mitatut tulokset olivat alle määritysrajan antimonin, arseenin, kromin, elohopean, koboltin, kuparin ja nikkelin osalta useimmissa näytteissä. Kenttäanalysaattorilla ei voida tarpeeksi luotettavasti määrittää kadmiumin ja vanadiinin pitoisuutta. Taulukoissa 3 ja 4 on esitetty Innov-X-kenttäanalysaattorilla mitatut lyijy-, sinkkipitoisuudet ja PetroFlag-kenttäanalysaattorilla mitatut öljyhiilivetyjen pitoisuudet näytteissä sekä laboratoriossa mitatut pitoisuudet. Kaikki metallien ja öljyhiilivetyjen kenttämittaustulokset on esitetty liitteissä 5-6. Innov-X-kenttäanalysaattorilla saadut tulokset alittivat metalleille annetut alemmat ohjearvot tai SVP pv -arvot kaikissa näytteissä ja näin ollen jätetäytön alapuolinen maa-aines voitiin hyödyntää kunnostusalueella. 13

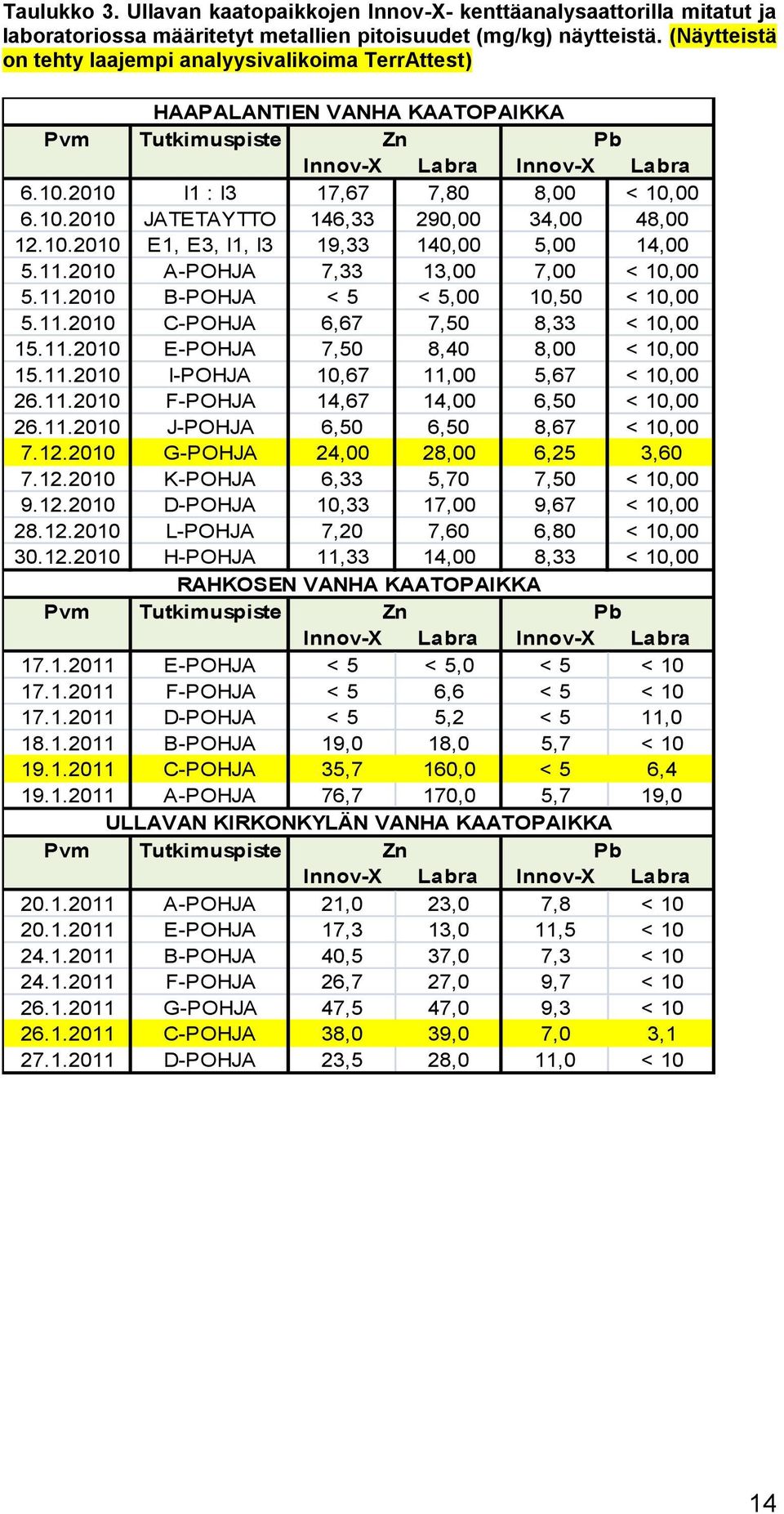

17 Taulukko 3. Ullavan kaatopaikkojen Innov-X- kenttäanalysaattorilla mitatut ja laboratoriossa määritetyt metallien pitoisuudet (mg/kg) näytteistä. (Näytteistä on tehty laajempi analyysivalikoima TerrAttest) HAAPALANTIEN VANHA KAATOPAIKKA Pvm Tutkimuspiste Zn Pb Innov-X Labra Innov-X Labra I1 : I3 17,67 7,80 8,00 < 10, JATETAYTTO 146,33 290,00 34,00 48, E1, E3, I1, I3 19,33 140,00 5,00 14, A-POHJA 7,33 13,00 7,00 < 10, B-POHJA < 5 < 5,00 10,50 < 10, C-POHJA 6,67 7,50 8,33 < 10, E-POHJA 7,50 8,40 8,00 < 10, I-POHJA 10,67 11,00 5,67 < 10, F-POHJA 14,67 14,00 6,50 < 10, J-POHJA 6,50 6,50 8,67 < 10, G-POHJA 24,00 28,00 6,25 3, K-POHJA 6,33 5,70 7,50 < 10, D-POHJA 10,33 17,00 9,67 < 10, L-POHJA 7,20 7,60 6,80 < 10, H-POHJA 11,33 14,00 8,33 < 10,00 RAHKOSEN VANHA KAATOPAIKKA Pvm Tutkimuspiste Zn Pb Innov-X Labra Innov-X Labra E-POHJA < 5 < 5,0 < 5 < F-POHJA < 5 6,6 < 5 < D-POHJA < 5 5,2 < 5 11, B-POHJA 19,0 18,0 5,7 < C-POHJA 35,7 160,0 < 5 6, A-POHJA 76,7 170,0 5,7 19,0 ULLAVAN KIRKONKYLÄN VANHA KAATOPAIKKA Pvm Tutkimuspiste Zn Pb Innov-X Labra Innov-X Labra A-POHJA 21,0 23,0 7,8 < E-POHJA 17,3 13,0 11,5 < B-POHJA 40,5 37,0 7,3 < F-POHJA 26,7 27,0 9,7 < G-POHJA 47,5 47,0 9,3 < C-POHJA 38,0 39,0 7,0 3, D-POHJA 23,5 28,0 11,0 < 10 14

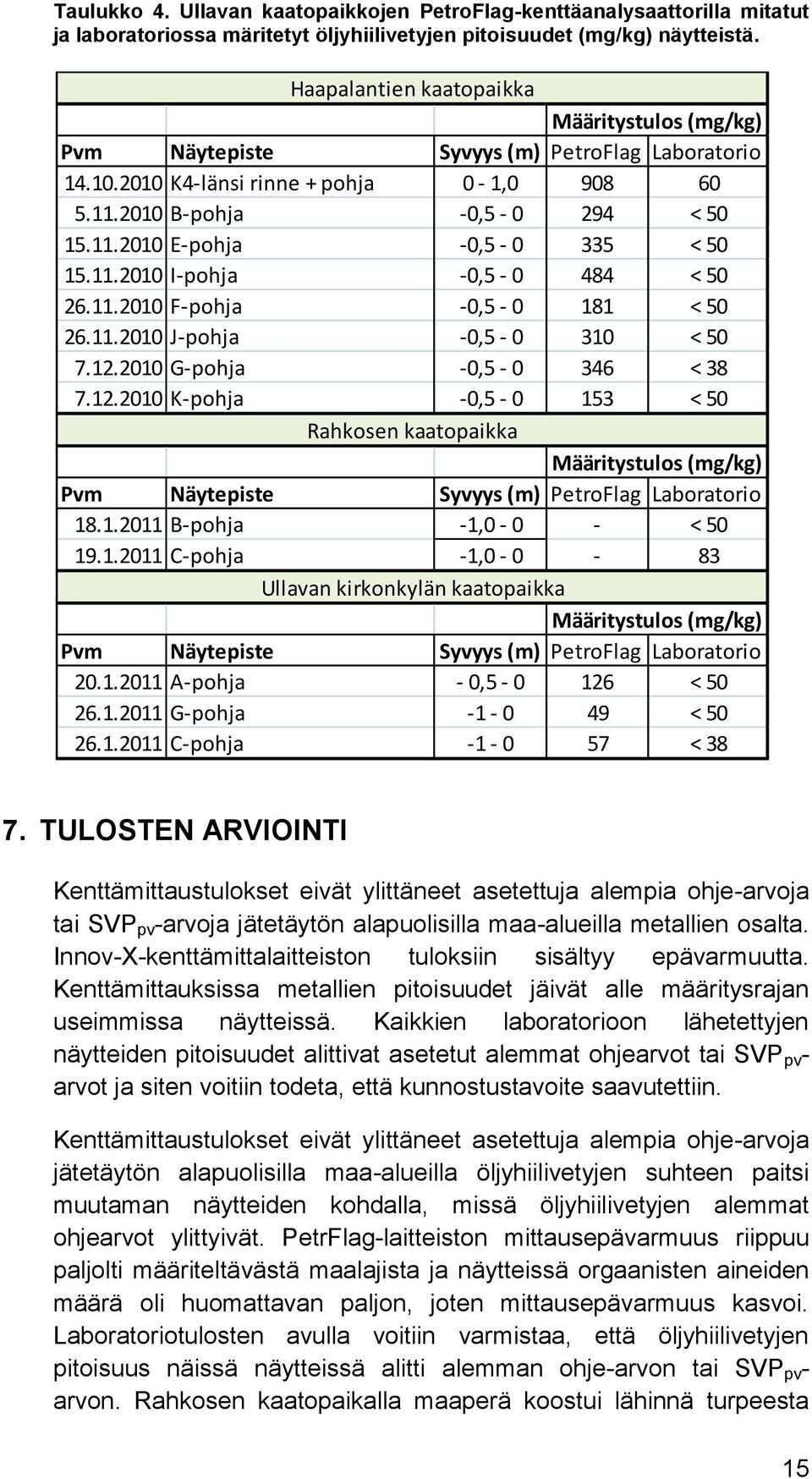

18 Taulukko 4. Ullavan kaatopaikkojen PetroFlag-kenttäanalysaattorilla mitatut ja laboratoriossa märitetyt öljyhiilivetyjen pitoisuudet (mg/kg) näytteistä. Haapalantien kaatopaikka Määritystulos (mg/kg) Pvm Näytepiste Syvyys (m) PetroFlag Laboratorio K4-länsi rinne + pohja 0-1, B-pohja -0, < E-pohja -0, < I-pohja -0, < F-pohja -0, < J-pohja -0, < G-pohja -0, < K-pohja -0, < 50 Rahkosen kaatopaikka Määritystulos (mg/kg) Pvm Näytepiste Syvyys (m) PetroFlag Laboratorio B-pohja -1,0-0 - < C-pohja -1, Ullavan kirkonkylän kaatopaikka Määritystulos (mg/kg) Pvm Näytepiste Syvyys (m) PetroFlag Laboratorio A-pohja - 0, < G-pohja < C-pohja < TULOSTEN ARVIOINTI Kenttämittaustulokset eivät ylittäneet asetettuja alempia ohje-arvoja tai SVP pv -arvoja jätetäytön alapuolisilla maa-alueilla metallien osalta. Innov-X-kenttämittalaitteiston tuloksiin sisältyy epävarmuutta. Kenttämittauksissa metallien pitoisuudet jäivät alle määritysrajan useimmissa näytteissä. Kaikkien laboratorioon lähetettyjen näytteiden pitoisuudet alittivat asetetut alemmat ohjearvot tai SVP pv - arvot ja siten voitiin todeta, että kunnostustavoite saavutettiin. Kenttämittaustulokset eivät ylittäneet asetettuja alempia ohje-arvoja jätetäytön alapuolisilla maa-alueilla öljyhiilivetyjen suhteen paitsi muutaman näytteiden kohdalla, missä öljyhiilivetyjen alemmat ohjearvot ylittyivät. PetrFlag-laitteiston mittausepävarmuus riippuu paljolti määriteltävästä maalajista ja näytteissä orgaanisten aineiden määrä oli huomattavan paljon, joten mittausepävarmuus kasvoi. Laboratoriotulosten avulla voitiin varmistaa, että öljyhiilivetyjen pitoisuus näissä näytteissä alitti alemman ohje-arvon tai SVP pv - arvon. Rahkosen kaatopaikalla maaperä koostui lähinnä turpeesta 15

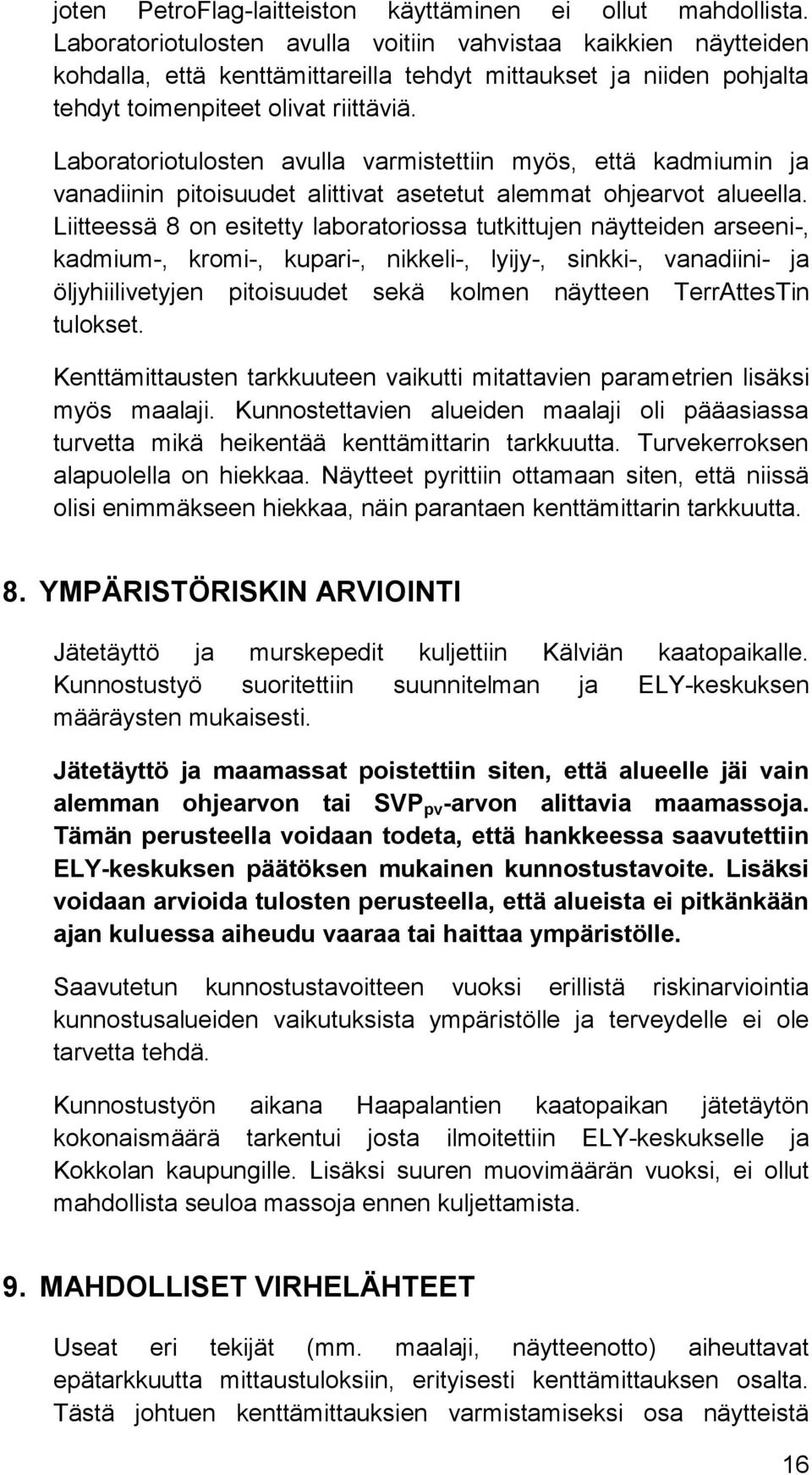

19 joten PetroFlag-laitteiston käyttäminen ei ollut mahdollista. Laboratoriotulosten avulla voitiin vahvistaa kaikkien näytteiden kohdalla, että kenttämittareilla tehdyt mittaukset ja niiden pohjalta tehdyt toimenpiteet olivat riittäviä. Laboratoriotulosten avulla varmistettiin myös, että kadmiumin ja vanadiinin pitoisuudet alittivat asetetut alemmat ohjearvot alueella. Liitteessä 8 on esitetty laboratoriossa tutkittujen näytteiden arseeni-, kadmium-, kromi-, kupari-, nikkeli-, lyijy-, sinkki-, vanadiini- ja öljyhiilivetyjen pitoisuudet sekä kolmen näytteen TerrAttesTin tulokset. Kenttämittausten tarkkuuteen vaikutti mitattavien parametrien lisäksi myös maalaji. Kunnostettavien alueiden maalaji oli pääasiassa turvetta mikä heikentää kenttämittarin tarkkuutta. Turvekerroksen alapuolella on hiekkaa. Näytteet pyrittiin ottamaan siten, että niissä olisi enimmäkseen hiekkaa, näin parantaen kenttämittarin tarkkuutta. 8. YMPÄRISTÖRISKIN ARVIOINTI Jätetäyttö ja murskepedit kuljettiin Kälviän kaatopaikalle. Kunnostustyö suoritettiin suunnitelman ja ELY-keskuksen määräysten mukaisesti. Jätetäyttö ja maamassat poistettiin siten, että alueelle jäi vain alemman ohjearvon tai SVP pv -arvon alittavia maamassoja. Tämän perusteella voidaan todeta, että hankkeessa saavutettiin ELY-keskuksen päätöksen mukainen kunnostustavoite. Lisäksi voidaan arvioida tulosten perusteella, että alueista ei pitkänkään ajan kuluessa aiheudu vaaraa tai haittaa ympäristölle. Saavutetun kunnostustavoitteen vuoksi erillistä riskinarviointia kunnostusalueiden vaikutuksista ympäristölle ja terveydelle ei ole tarvetta tehdä. Kunnostustyön aikana Haapalantien kaatopaikan jätetäytön kokonaismäärä tarkentui josta ilmoitettiin ELY-keskukselle ja Kokkolan kaupungille. Lisäksi suuren muovimäärän vuoksi, ei ollut mahdollista seuloa massoja ennen kuljettamista. 9. MAHDOLLISET VIRHELÄHTEET Useat eri tekijät (mm. maalaji, näytteenotto) aiheuttavat epätarkkuutta mittaustuloksiin, erityisesti kenttämittauksen osalta. Tästä johtuen kenttämittauksien varmistamiseksi osa näytteistä 16

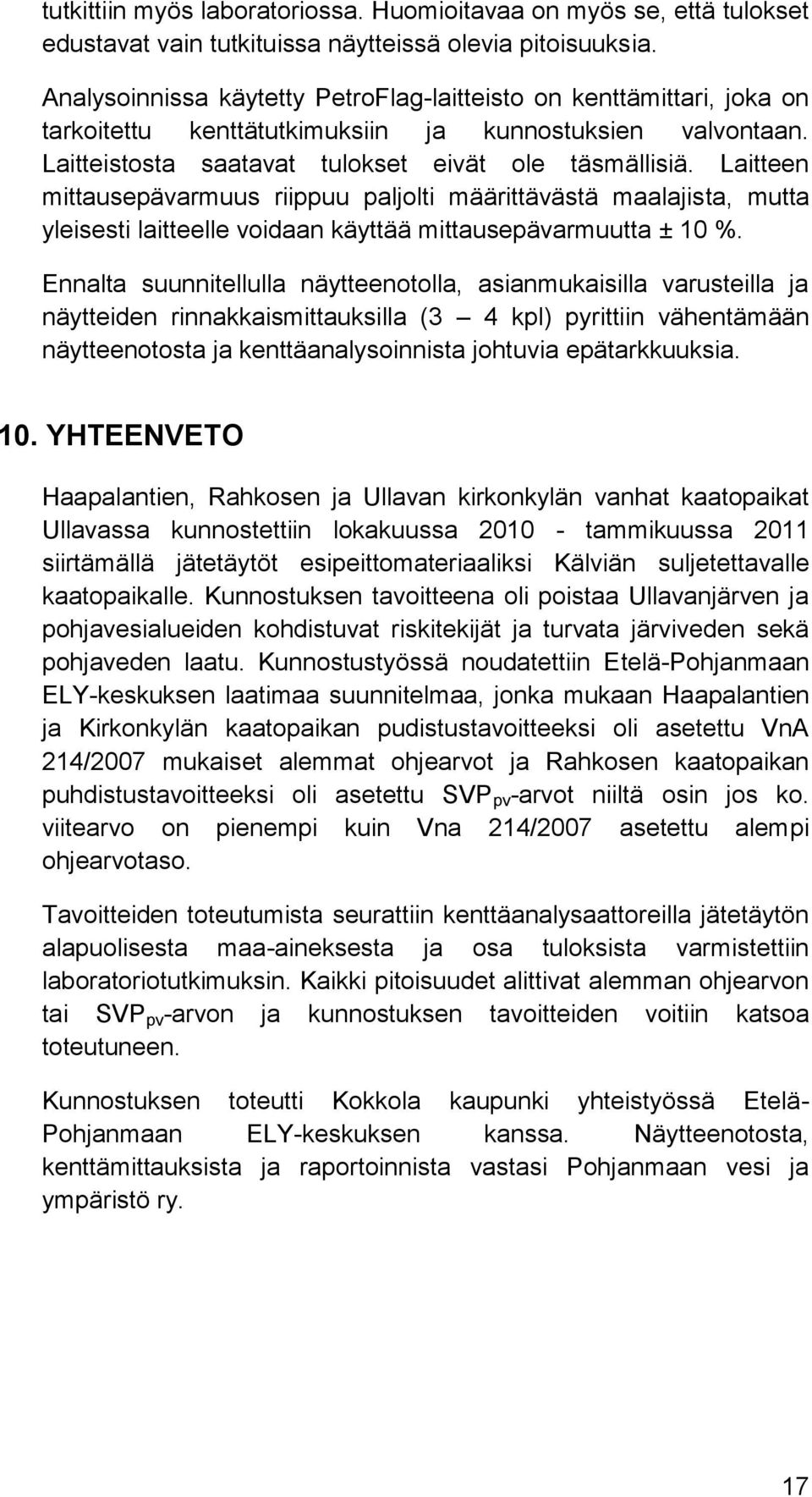

20 tutkittiin myös laboratoriossa. Huomioitavaa on myös se, että tulokset edustavat vain tutkituissa näytteissä olevia pitoisuuksia. Analysoinnissa käytetty PetroFlag-laitteisto on kenttämittari, joka on tarkoitettu kenttätutkimuksiin ja kunnostuksien valvontaan. Laitteistosta saatavat tulokset eivät ole täsmällisiä. Laitteen mittausepävarmuus riippuu paljolti määrittävästä maalajista, mutta yleisesti laitteelle voidaan käyttää mittausepävarmuutta 10. Ennalta suunnitellulla näytteenotolla, asianmukaisilla varusteilla ja näytteiden rinnakkaismittauksilla (3 4 kpl) pyrittiin vähentämään näytteenotosta ja kenttäanalysoinnista johtuvia epätarkkuuksia. 10. YHTEENVETO Haapalantien, Rahkosen ja Ullavan kirkonkylän vanhat kaatopaikat Ullavassa kunnostettiin lokakuussa tammikuussa 2011 siirtämällä jätetäytöt esipeittomateriaaliksi Kälviän suljetettavalle kaatopaikalle. Kunnostuksen tavoitteena oli poistaa Ullavanjärven ja pohjavesialueiden kohdistuvat riskitekijät ja turvata järviveden sekä pohjaveden laatu. Kunnostustyössä noudatettiin Etelä-Pohjanmaan ELY-keskuksen laatimaa suunnitelmaa, jonka mukaan Haapalantien ja Kirkonkylän kaatopaikan pudistustavoitteeksi oli asetettu VnA 214/2007 mukaiset alemmat ohjearvot ja Rahkosen kaatopaikan puhdistustavoitteeksi oli asetettu SVP pv -arvot niiltä osin jos ko. viitearvo on pienempi kuin Vna 214/2007 asetettu alempi ohjearvotaso. Tavoitteiden toteutumista seurattiin kenttäanalysaattoreilla jätetäytön alapuolisesta maa-aineksesta ja osa tuloksista varmistettiin laboratoriotutkimuksin. Kaikki pitoisuudet alittivat alemman ohjearvon tai SVP pv -arvon ja kunnostuksen tavoitteiden voitiin katsoa toteutuneen. Kunnostuksen toteutti Kokkola kaupunki yhteistyössä Etelä- Pohjanmaan ELY-keskuksen kanssa. Näytteenotosta, kenttämittauksista ja raportoinnista vastasi Pohjanmaan vesi ja ympäristö ry. 17

21 10. LAINATUT LÄHTEET Kaasalainen, M. (2010). Ullavan, Rahkosen ja Haapalantien vanhoilta kaatopaikoilta peräisin olevien maiden kaatopaikkakäyttökelpoisuustutkimus, tutkimusseloste. Tampere: Kokemäenjoen vesiensuojeluyhdistys ry. Laakso, J.;& Närhi, I. (2010). ULLAVAN KAATOPAIKAT, KOKKOLA. Kokkola: Elinkeino-, liikenne- ja ympäristökeskus. 18

22 L Liite 1

23 L Liite 2 Haapalantien kaatopaikka

24 L Liite 3 Rahkosen kaatopaikka

25 L Liite 4 Ullavan kirkonkylän kaatopaikka

26 L Innov-X-kenttämittaustulokset Haapalan vanha kaatopaikka Pvm Näytepiste Syvyys Sb As Hg Cd Co Cr Cu Ni ALEMMAT OHJEARVOT (mg/kg) E1 0-0,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < TAUSTANAYTE POHJOISREUNA/PELTO 0-0,2 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < PINTAMAA < 10 < 5 < 5 < 10 < 10 < 5 < 10 < I1 : I < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E PINTAMAA 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < I PINTAMAA 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < PINTAMAA < 10 < 5 < 5 < 10 < 10 < 5 < 10 < JATETAYTTO < 10 < 5 < 5 < 10 < 10 < 5 < 10 < I3 - ETELA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < I3 - ITA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < I3 - ETELA OJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E4 - LANSI -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E1, E3, I1, I3-0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J3, J4 PINTAMAA 2-2,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J3, J4 RINNE 0-1,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J3, J4 RINNE KASA POHJALLA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J3 - ITA POHJA+RINNE -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J3, J4 ETELA (KASAT POHJALLA) 1-0 < 10 < 5 < 5 < 10 2,5 < 5 < 10 < K3-RINNE 1-2 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < K3-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J3-POHJA+RINNE 0-1,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J3-POHJA LANSI -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J4-ITA RINNE 0,5-1 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < K4-LANSI RINNE+POHJA 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < K4-ITA RINNE+POHJA 1-0 < 10 < 5 < 5 < 10 4,3 < 5 15,3 < K4-ETELA KUOPPA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < K4, L3 (POHJA) -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < 10 Liite 5 I

27 L Innov-X-kenttämittaustulokset Haapalan vanha kaatopaikka Pvm Näytepiste Syvyys Sb As Hg Cd Co Cr Cu Ni ALEMMAT OHJEARVOT (mg/kg) A3-PINTAMAA KASA 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < A3-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < A1, A2-KASA (PINTAMAA) 0-1,5 < 10 < 5 < 5 < 10 2 < 5 < 10 < A1, A2-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B1-PINTAMAAT 0-1,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B1-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B2-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B3-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B2-KASA (PINTAMAA) 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < C1-POHJA 0,5-1 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < c2 0,5-1 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < c4 0,0-0,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < c3 0,0-0,5 < 10 < 5 < 5 < 10 4 < 5 < 10 < A-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < C-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < C-KASA POHJALLA 0-1,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < D1-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < I2: I4-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E4-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E2-KASA POHJALLA 0-1,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E2-ETELA RINNE 2-0 < 10 9 < 5 < 10 < 10 < 5 < 10 < E-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E-KASA POHJAL PINTAMAA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < I-POHJA 2-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J1-POHJA (ETELA) -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F3-LOUNASRINNE 2-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < 10 Liite 5 II

28 L Innov-X-kenttämittaustulokset Haapalan vanha kaatopaikka Pvm Näytepiste Syvyys Sb As Hg Cd Co Cr Cu Ni ALEMMAT OHJEARVOT (mg/kg) I2: I4: J1 KASAT POHJALLA 2-1 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F1-PINTAMAA 2-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F3-PINTAMAA 2-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J1-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F1:F3-LANSIPOHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F1-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < J-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < G1:G3-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < K1-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < G-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < K-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < D-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < H2: H1-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < L1-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < H3-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < L-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < H-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < 10 Innov-X-kenttämittaustulokset Rahkosen vanha kaatopaikka Pvm Näytepiste Syvyys Sb As Hg Cd Co Cr Cu Ni ALEMMAT OHJEARVOT (mg/kg) / SVP pv -arvot 4, , PINTAMAA 0-0,5 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < C1-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < D-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < C-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < A-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < 10 Liite 5 III

29 L Innov-X-kenttämittaustulokset Ullavan kirkonkylän vanha kaatopaikka Pvm Näytepiste Syvyys Sb As Hg Cd Co Cr Cu Ni ALEMMAT OHJEARVOT (mg/kg) H-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < A1-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < A-POHJA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < A.E-PINTAMAA -0,5-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E-POHJA 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < E-JATETAYTTO + KALKKI 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B2-JATETAYTTO + KALKKI 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < A2-JATETAYTTO + KALKKI 1-0 < 10 9,5 < 5 < 10 < 10 < 5 < 10 < E-JATETAYTTO + KALKKI 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F1-JATETAYTTO 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B1-: F-JATETAYTTO + KALKKI 1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < B-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < F-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < C-JATETAYTTO 2-1 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < C-JATETAYTTO + KALKKI 2-0 < 10 < 5 < 5 < 10 < 10 < 5 16 < G1-JATETAYTTO 2-0 < 10 < 5 < 5 < 10 < 10 < 5 33 < G-JATETAYTTO + KALKKI 2-0 < 10 < 5 < 5 < 10 < 10 < 5 16 < G-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < D2-JATETAYTTO + KALKKI 2-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < C-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < D1-JATETAYTTO 2-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < D1-JATETAYTTO + KALKKI 2-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < D-POHJA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < TIEN TOISELLA PUOLELLA -1-0 < 10 < 5 < 5 < 10 < 10 < 5 < 10 < 10 Liite 5 IV

30 Liite 6 Haapalantien kaatopaikka Pvm Näytepiste Syvyys (m) PetroFlagin määritystulos (mg/kg) J3-pohja + rinne 0-1, J3, J4 etelä (kasat pohjalla) K3-rinne K3-pohja J3-pohja länsi -0, J4-itä rinne 0,5-1, K4-länsi rinne + pohja 0-1, K4-itä rinne + pohja 0-1, K4-etelä kuoppa -1, A-pohja -0, B-pohja -0, C-pohja -0, E2-kasa pohjalla E2-etelä rinne E-pohja -0, I-pohja -0, F-pohja -0, J-pohja -0, G-pohja -0, K-pohja -0, D-pohja -0, L-pohja -0, H-pohja -0, Ullavan kirkonkylän kaatopaikka Pvm Näytepiste Syvyys (m) Määritystulos (mg/kg) A-pohja -1, E-pohja -1, B-pohja -1, F-pohja -1, G-pohja -1, C-pohja -1, D-pohja -1,

31 Ullavan kirkonkylän kaatopaikka Pvm Tutkimuspiste ph H-POHJA 6, A1-POHJA 7, A-POHJA 6, A.E-PINTAMAA 6, E-POHJA 7, E-JATETAYTTO + KALKKI 6, B2-JATETAYTTO + KALKKI 7, A2-JATETAYTTO + KALKKI 6, E-JATETAYTTO + KALKKI 6, F1-JATETAYTTO 6, B1-: F-JATETAYTTO + KALKKI 6, B-POHJA 6, F-POHJA 6, C-JATETAYTTO 6, C-JATETAYTTO + KALKKI 6, G1-JATETAYTTO 6, G-JATETAYTTO + KALKKI 6, G-POHJA 6, D2-JATETAYTTO + KALKKI 6, C-POHJA 6, D1-JATETAYTTO 6, D1-JATETAYTTO + KALKKI 6, D-POHJA 6, TIEN TOISELLA PUOLELLA 6,8 Liite 7

32 Haapalan vanha kaatopaikka Näytepiste Syvyys As Ba Cd Co Cr Cu Hg Mo Ni Pb Sb V Zn > C 10 - C 40 Alemmat ohjearvot (mg/kg) m A-pohja -0,5-0 < 5,0 6,1 < 0,40 < 5,0 < 5,0 < 5,0 < 0,10 < 5,0 < 5,0 < 10 < 2,0 < 5,0 13 B-pohja -0,5-0 < 5,0 7,3 < 0,40 < 5,0 < 5,0 < 5,0 < 0,10 < 5,0 < 5,0 < 10 < 2,0 5,4 < 5,0 < 50 C-pohja -0,5-0 < 5,0 10 < 0,40 < 5,0 < 5,0 < 5,0 < 0,10 < 5,0 < 5,0 < 10 < 2,0 6,8 7,5 E1, E3, I1, I3 pohja -0,5-0 < 5,0 32 < 0,40 < 5,0 < 5,0 6,3 0,26 < 5,0 < 5,0 14 < 2,0 < 5,0 140 D-pohja -0,5-0 < 5,0 14 < 0,40 < 5,0 9,6 < 5,0 < 0,10 < 1,5 < 5,0 < 10 < 2, E-pohja - 0,5-0 < 5,0 12 < 0,40 < 5,0 8,1 < 5,0 < 0,10 < 5,0 < 5,0 < 10 < 2,0 9,6 8,4 < 50 F-pohja - 0,5-0 < 5,0 15 < 0,40 < 5,0 11 < 5,0 < 0,10 < 5,0 < 5,0 < 10 < 2,0 9,2 14 < 50 G-pohja - 0,5-0 < 3,0 42 < 0,3 2,6 19 5,3 0,066 < 1,0 6,9 3,6 < 3, < 38 H-pohja - 0,5-0 < 5,0 20 < 0,40 < 5,0 14 < 5,0 < 0,10 < 1,5 6,1 < 10 < 2, I1, I3 0-1,0 < 5,0 10 < 0,40 < 5,0 6,6 < 5,0 < 0,10 < 5,0 < 5,0 < 10 < 2,0 6,9 7,8 I-pohja - 0,5-0 < 5,0 15 < 0,40 < 5,0 10 < 5,0 < 0,10 < 5,0 < 5,0 < 10 < 2, < 50 Jätetäyttökasa < 5,0 46 < 0,40 < 5, < 0,10 < 5, < 2, J-pohja - 0,5-0 < 5,0 10 < 0,40 < 5,0 7,0 < 5,0 < 0,10 < 5,0 < 5,0 < 10 < 2,0 7,1 6,5 < 50 K-länsi, rinne + pohja 0-1,0 60 K-pohja - 0,5-0 < 5,0 9,1 < 0,40 < 5,0 9,7 < 5,0 0,13 < 5,0 < 5,0 < 10 < 2,0 5,9 5,7 < 50 L-pohja - 0,5-0 < 5,0 16 < 0,40 < 5,0 10 < 5,0 < 0,10 < 1,5 < 5,0 < 10 < 2,0 8,9 7,6 Rahkosen vanha kaatopaikka Näytepiste Syvyys As Ba Cd Co Cr Cu Hg Mo Ni Pb Sb V Zn > C 10 - C 40 SVP PV -arvot ja alemmat ohje-arvot m , , A-pohja - 0,5-0 5,1 92 0,61 < 5,0 6,5 33 0,17 2, < 2, B-pohja - 0,5-0 7,1 19 < 0,40 < 5,0 9,0 6,1 < 0,10 < 1,5 5,1 < 10 < 2, < 50 C-pohja - 0,5-0 3,4 68 < 0,3 < 2,0 < 3,0 9,6 0,076 3,0 5,3 6,4 < 3, D-pohja - 0,5-0 < 5,0 67 < 0,40 < 5,0 5,1 9,2 < 0,10 8,1 8,3 11 < 2,0 23 5,2 E-pohja - 0,5-0 < 5,0 51 < 0,40 < 5,0 8,7 7,7 < 0,10 4,0 7,0 < 10 < 2,0 26 < 5,0 F-pohja - 0,5-0 < 5,0 51 < 0,40 < 5,0 5,0 7,2 < 0,10 5,8 8,9 < 10 < 2,0 34 6,6 Ullavan kirkonkylän vanha kaatopaikka Näytepiste Syvyys As Ba Cd Co Cr Cu Hg Mo Ni Pb Sb V Zn > C 10 - C 40 Alemmat ohjearvot (mg/kg) m A-pohja - 0,5-0 < 5,0 23 < 0,40 < 5,0 16 < 5,0 < 0,10 < 1,5 8,6 < 10 < 2, B-pohja -1-0 < 5,0 22 < 0,40 < 5,0 13 5,9 < 0,10 < 1,5 8,1 < 10 < 2, C-pohja < 3,0 38 < 0,30 4,0 18 6,7 < 0,050 < 1,0 9,4 3,1 < 2, < 38 D-pohja < 5,0 28 < 0,40 < 5, < 0,10 < 1,5 11 < 10 < 2, E-pohja - 0,5-0 < 5,0 18 < 0,40 < 5,0 9,4 < 5,0 < 0,10 < 1,5 5,2 < 10 < 2, F-pohja -1-0 < 5,0 28 < 0,40 < 5,0 17 5,8 < 0,10 < 1,5 9,6 < 10 < 2, G-pohja -1-0 < 5,0 26 < 0,40 < 5,0 22 8,4 < 0,10 < 1,5 14 < 10 < 2, < 50 LIITE 8 Laboratoriotulosten tuloskooste

33 Tutkimustodistus Tampere Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero Näytesarjan kuvaus Näytteenottopaikka Näyte FIS Usko Lintinen/maanäytteet Haapalan kaatopaikka A-pohja -0,5-0 m Näytteenottopvm Saapumispvm Tutk. aloittamispvm Valmistumispvm (1) * Tutkimus Kuiva-ainepitoisuus Arseeni, As Barium, Ba Kadmium, Cd Koboltti, Co Kromi, Cr Kupari, Cu Elohopea, Hg Molybdeeni, Mo Nikkeli, Ni Lyijy, Pb Antimoni, Sb Vanadiini, V Sinkki, Zn Tulos <0.40 <0.10 <10 < Yksikkö Epäv Menetelmä NEN-ISO en CMA EN 1483:1997 Lab Akkreditoidut menetelmät on arvioitu tutkimuksen suorittaneen laboratorion oman maan akkreditointielimen toimesta. Salla Tuulos-Tikka Laboratoriopäällikkö, Tiedoksi: Elinor Slotte Eurofins Scientific Finland Oy, Hatanpäänkatu 3A, FIN TAMPERE, Finland, Web:

34 Tutkimustodistus Tampere Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero Näytesarjan kuvaus Näytteenottopaikka Näyte FIS Usko Lintinen/maanäytteet Haapalan kaatopaikka B-pohja -0,5-0 m Näytteenottopvm Saapumispvm Tutk. aloittamispvm Valmistumispvm (1) * Tutkimus Kuiva-ainepitoisuus Arseeni, As Barium, Ba Kadmium, Cd Koboltti, Co Kromi, Cr Kupari, Cu Elohopea, Hg Molybdeeni, Mo Nikkeli, Ni Lyijy, Pb Antimoni, Sb Vanadiini, V Sinkki, Zn Kuiva-ainepitoisuus Öljyhiilivedyt Summa >C10-C40 Tulos <0.40 <0.10 <10 < <50 Yksikkö Epäv Menetelmä NEN-ISO en CMA EN 1483:1997 Tre/K46 Sov. ISO16703:2004 Lab T T T Akkreditoidut menetelmät on arvioitu tutkimuksen suorittaneen laboratorion oman maan akkreditointielimen toimesta. Salla Tuulos-Tikka Laboratoriopäällikkö, Tiedoksi: Elinor Slotte Eurofins Scientific Finland Oy, Hatanpäänkatu 3A, FIN TAMPERE, Finland, Web:

35 Tutkimustodistus Tampere Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero Näytesarjan kuvaus Näytteenottopaikka Näyte FIS Usko Lintinen/maanäytteet Haapalan kaatopaikka C-pohja -0,5-0 m Näytteenottopvm Saapumispvm Tutk. aloittamispvm Valmistumispvm (1) * Tutkimus Kuiva-ainepitoisuus Arseeni, As Barium, Ba Kadmium, Cd Koboltti, Co Kromi, Cr Kupari, Cu Elohopea, Hg Molybdeeni, Mo Nikkeli, Ni Lyijy, Pb Antimoni, Sb Vanadiini, V Sinkki, Zn Tulos <0.40 <0.10 <10 < Yksikkö Epäv Menetelmä NEN-ISO en CMA EN 1483:1997 Lab Akkreditoidut menetelmät on arvioitu tutkimuksen suorittaneen laboratorion oman maan akkreditointielimen toimesta. Salla Tuulos-Tikka Laboratoriopäällikkö, Tiedoksi: Elinor Slotte Eurofins Scientific Finland Oy, Hatanpäänkatu 3A, FIN TAMPERE, Finland, Web:

36 Tutkimustodistus Tampere Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero Näytesarjan kuvaus Näytteenottaja Näytteenottopaikka Näyte FIS Maanäyte/Usko Lintinen, Ilkka Närhi Elinor Slotte Haapalan kaatopaikka, Ullava E1, E3, I1, I3 pohja, syvyys -0,5-0 m Näytteenottopvm Saapumispvm Tutk. aloittamispvm Valmistumispvm (1) * Tutkimus Kuiva-ainepitoisuus Arseeni, As Barium, Ba Kadmium, Cd Koboltti, Co Kromi, Cr Kupari, Cu Elohopea, Hg Molybdeeni, Mo Nikkeli, Ni Lyijy, Pb Antimoni, Sb Vanadiini, V Sinkki, Zn Tulos < < Yksikkö Epäv Menetelmä NEN-ISO en CMA EN 1483:1997 Lab Akkreditoidut menetelmät on arvioitu tutkimuksen suorittaneen laboratorion oman maan akkreditointielimen toimesta. Salla Tuulos-Tikka Laboratoriopäällikkö, Tiedoksi: Elinor Slotte Tiia Sillanpää Eurofins Scientific Finland Oy, Hatanpäänkatu 3A, FIN TAMPERE, Finland, Web:

37 Tutkimustodistus Tampere Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero Näytesarjan kuvaus Näytteenottopaikka Näyte FIS Usko Lintinen/maanäytteet Haapalan kaatopaikka E-pohja (-0,5-0 m) Näytteenottopvm Saapumispvm Tutk. aloittamispvm Valmistumispvm (1) * Tutkimus Kuiva-ainepitoisuus Öljyhiilivedyt Summa >C10-C40 Kuiva-ainepitoisuus Arseeni, As Barium, Ba Kadmium, Cd Koboltti, Co Kromi, Cr Kupari, Cu Elohopea, Hg Molybdeeni, Mo Nikkeli, Ni Lyijy, Pb Antimoni, Sb Vanadiini, V Sinkki, Zn Tulos < < <0.10 <10 < Yksikkö Epäv Menetelmä Tre/K46 Sov. ISO16703:2004 NEN-ISO en CMA EN 1483:1997 Lab T T T Akkreditoidut menetelmät on arvioitu tutkimuksen suorittaneen laboratorion oman maan akkreditointielimen toimesta. Salla Tuulos-Tikka Laboratoriopäällikkö, Tiedoksi: Elinor Slotte Eurofins Scientific Finland Oy, Hatanpäänkatu 3A, FIN TAMPERE, Finland, Web:

38 Osatulos Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero FIS Sivu 1 (1) Näyte E-pohja (-0,5-0 m) Saapumispvm Tutk. aloittamispvm Valmistumispvm Tutkimus Kuiva-ainepitoisuus Öljyhiilivedyt Summa >C10-C40 Tulos <50 Yksikkö Epäv. Menetelmä 22 Tre/K46 26;3 100 Sov. ISO16703:2004 Lab T T T

39 Tutkimustodistus Tampere Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero Näytesarjan kuvaus Näytteenottopaikka Näyte FIS Usko Lintinen/maanäytteet Haapalan kaatopaikka, Ullava F-pohja -0,5-0 m Näytteenottopvm Saapumispvm Tutk. aloittamispvm Valmistumispvm (1) * Tutkimus Kuiva-ainepitoisuus Öljyhiilivedyt Summa >C10-C40 Arseeni, As Barium, Ba Kadmium, Cd Koboltti, Co Kromi, Cr Kupari, Cu Elohopea, Hg Molybdeeni, Mo Nikkeli, Ni Lyijy, Pb Antimoni, Sb Vanadiini, V Sinkki, Zn Tulos <50 15 < <0.10 <10 < Yksikkö Epäv Menetelmä Tre/K46 Sov. ISO16703:2004 EN 1483:1997 Lab T T T Miljamartta Yritys Kemisti, Tätä tutkimustodistusta ei ole allekirjoitettu sähköisesti Tiedoksi: Elinor Slotte Eurofins Scientific Finland Oy, Hatanpäänkatu 3A, FIN TAMPERE, Finland, Web:

40 Osatulos Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero FIS Sivu 1 (1) Näyte I-pohja (-0,5-0 m) Saapumispvm Tutk. aloittamispvm Valmistumispvm Tutkimus Kuiva-ainepitoisuus Öljyhiilivedyt Summa >C10-C40 Tulos <50 Yksikkö Epäv. Menetelmä 22 Tre/K46 26;3 100 Sov. ISO16703:2004 Lab T T T

41 Tutkimustodistus Tampere Etelä-Pohjanmaan ELY Ilkka Närhi PL Kokkola Näytenumero Tilaajanumero Näytesarjan kuvaus Näytteenottaja Näytteenottopaikka Näyte FIS Maanäytteet/Usko Lintinen, Ilkka Närhi Elinor Slotte Haapalan kp., Ullava I1, I3 ; 0-1,0 m Näytteenottopvm Saapumispvm Tutk. aloittamispvm Valmistumispvm (1) * Tutkimus Kuiva-ainepitoisuus Arseeni, As Barium, Ba Kadmium, Cd Koboltti, Co Kromi, Cr Kupari, Cu Elohopea, Hg Molybdeeni, Mo Nikkeli, Ni Lyijy, Pb Antimoni, Sb Vanadiini, V Sinkki, Zn Tulos < <0.10 <10 < Yksikkö Epäv Menetelmä NEN-ISO en CMA EN 1483:1997 Lab Akkreditoidut menetelmät on arvioitu tutkimuksen suorittaneen laboratorion oman maan akkreditointielimen toimesta. Miljamartta Yritys Kemisti, Tiedoksi: Elinor Slotte Tiia Sillanpää Eurofins Scientific Finland Oy, Hatanpäänkatu 3A, FIN TAMPERE, Finland, Web:
