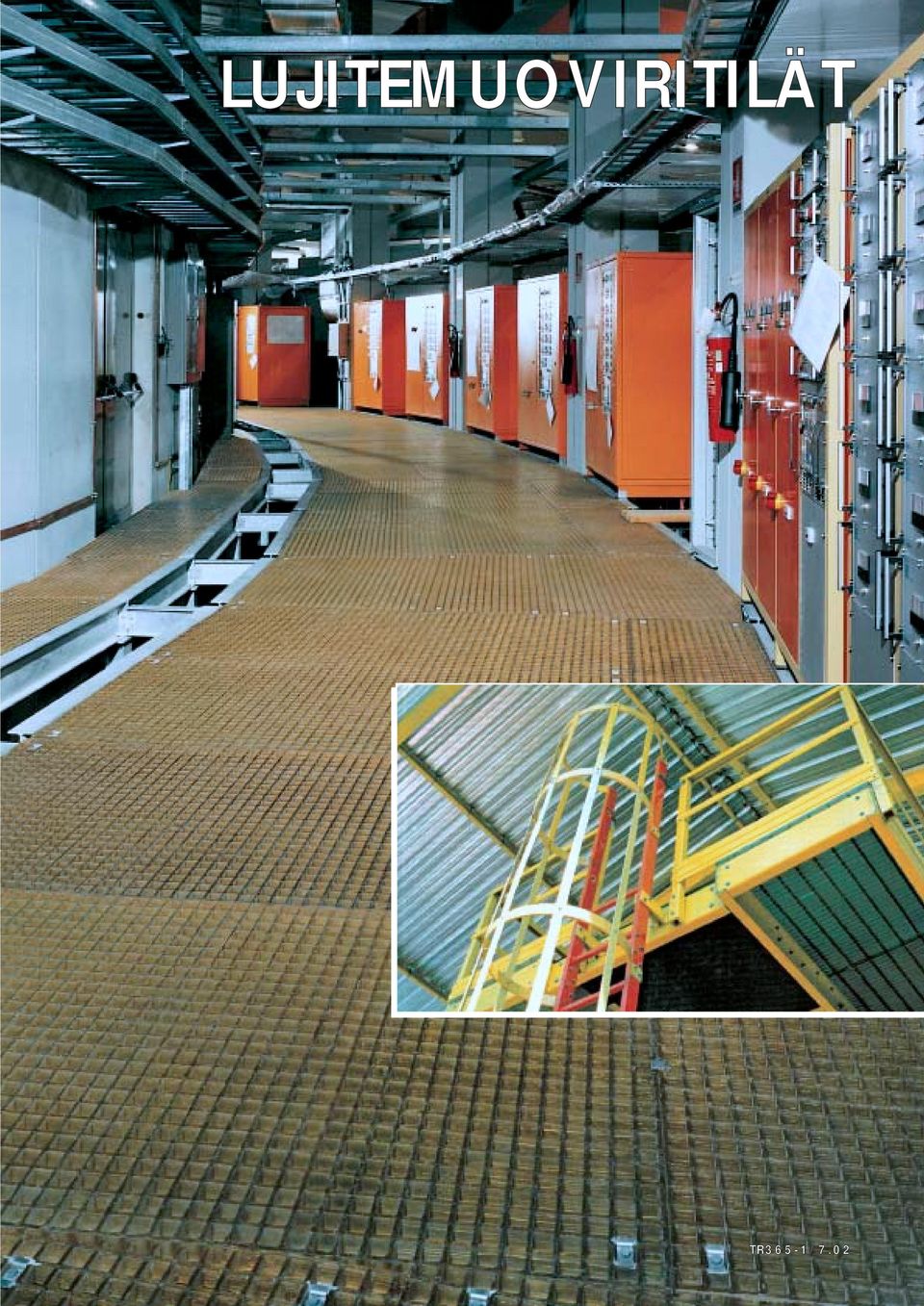

1 LUJITEMUOVIRITILÄT TR365-1/7.02

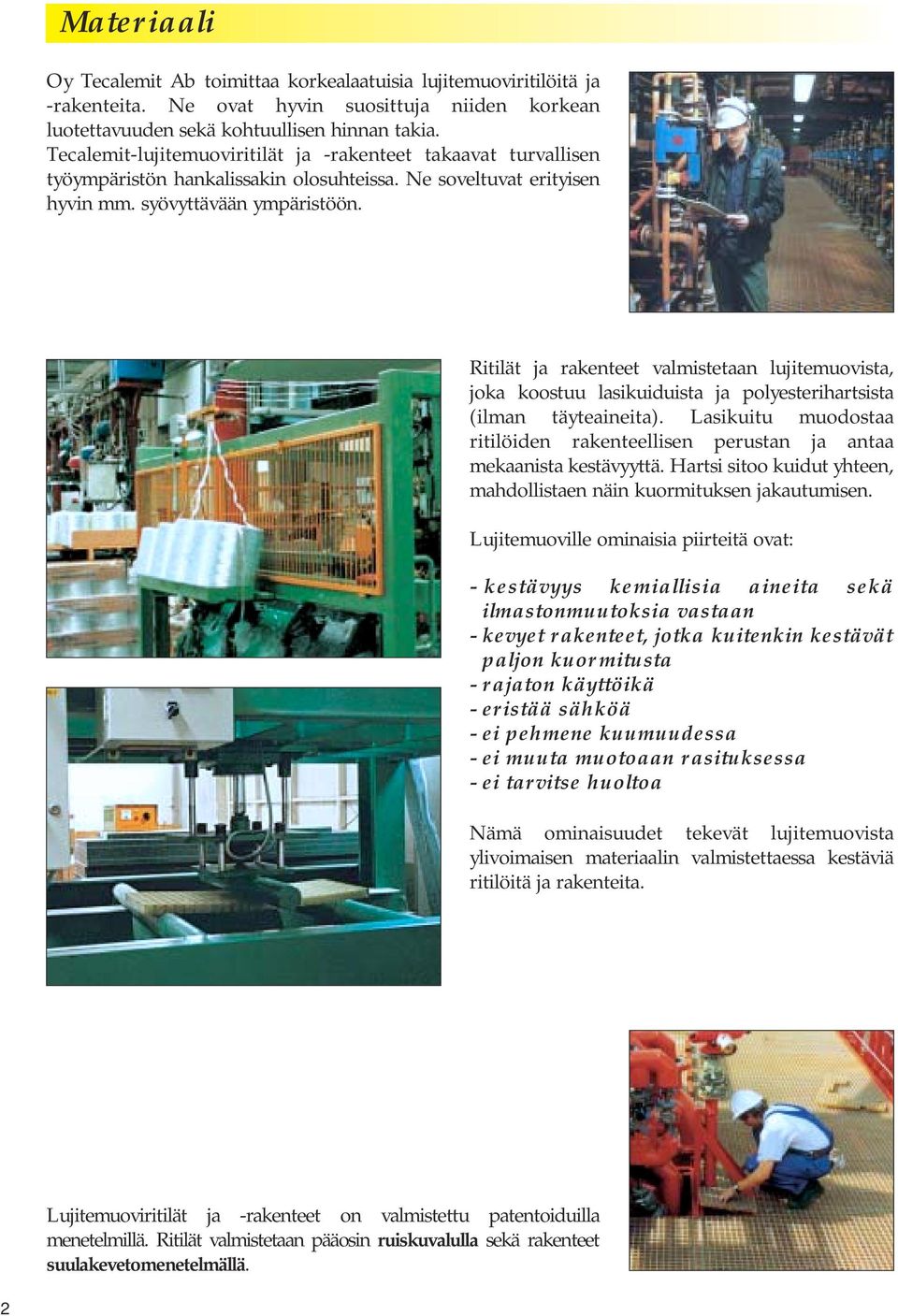

2 Materiaali Oy Tecalemit Ab toimittaa korkealaatuisia lujitemuoviritilöitä ja -rakenteita. Ne ovat hyvin suosittuja niiden korkean luotettavuuden sekä kohtuullisen hinnan takia. Tecalemit-lujitemuoviritilät ja -rakenteet takaavat turvallisen työympäristön hankalissakin olosuhteissa. Ne soveltuvat erityisen hyvin mm. syövyttävään ympäristöön. Ritilät ja rakenteet valmistetaan lujitemuovista, joka koostuu lasikuiduista ja polyesterihartsista (ilman täyteaineita). Lasikuitu muodostaa ritilöiden rakenteellisen perustan ja antaa mekaanista kestävyyttä. Hartsi sitoo kuidut yhteen, mahdollistaen näin kuormituksen jakautumisen. Lujitemuoville ominaisia piirteitä ovat: - kestävyys kemiallisia aineita sekä ilmastonmuutoksia vastaan - kevyet rakenteet, jotka kuitenkin kestävät paljon kuormitusta - rajaton käyttöikä - eristää sähköä - ei pehmene kuumuudessa - ei muuta muotoaan rasituksessa - ei tarvitse huoltoa Nämä ominaisuudet tekevät lujitemuovista ylivoimaisen materiaalin valmistettaessa kestäviä ritilöitä ja rakenteita. Lujitemuoviritilät ja -rakenteet on valmistettu patentoiduilla menetelmillä. Ritilät valmistetaan pääosin ruiskuvalulla sekä rakenteet suulakevetomenetelmällä. 2

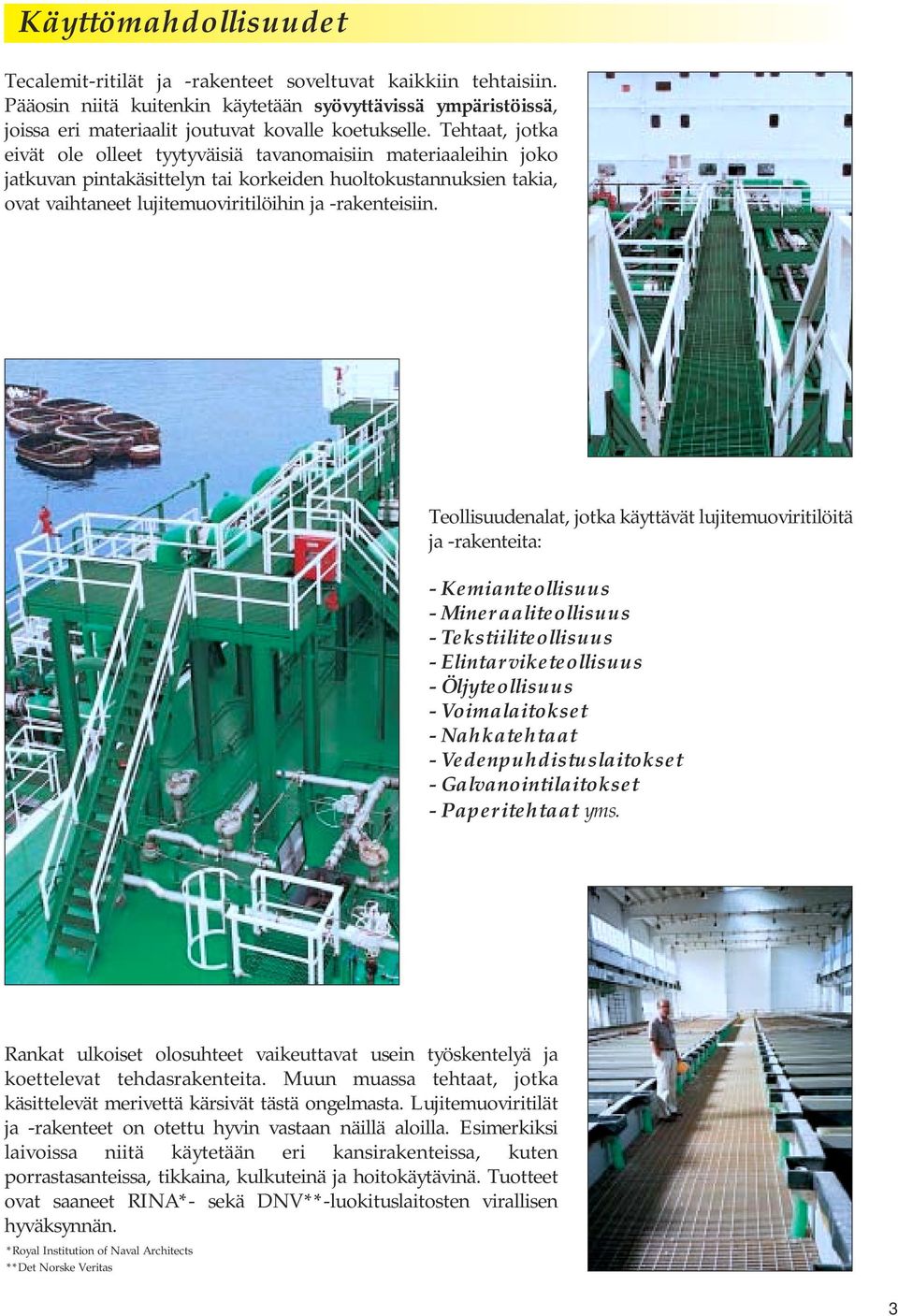

3 Käyttömahdollisuudet Tecalemit-ritilät ja -rakenteet soveltuvat kaikkiin tehtaisiin. Pääosin niitä kuitenkin käytetään syövyttävissä ympäristöissä, joissa eri materiaalit joutuvat kovalle koetukselle. Tehtaat, jotka eivät ole olleet tyytyväisiä tavanomaisiin materiaaleihin joko jatkuvan pintakäsittelyn tai korkeiden huoltokustannuksien takia, ovat vaihtaneet lujitemuoviritilöihin ja -rakenteisiin. Teollisuudenalat, jotka käyttävät lujitemuoviritilöitä ja -rakenteita: - Kemianteollisuus - Mineraaliteollisuus - Tekstiiliteollisuus - Elintarviketeollisuus - Öljyteollisuus - Voimalaitokset - Nahkatehtaat - Vedenpuhdistuslaitokset - Galvanointilaitokset - Paperitehtaat yms. Rankat ulkoiset olosuhteet vaikeuttavat usein työskentelyä ja koettelevat tehdasrakenteita. Muun muassa tehtaat, jotka käsittelevät merivettä kärsivät tästä ongelmasta. Lujitemuoviritilät ja -rakenteet on otettu hyvin vastaan näillä aloilla. Esimerkiksi laivoissa niitä käytetään eri kansirakenteissa, kuten porrastasanteissa, tikkaina, kulkuteinä ja hoitokäytävinä. Tuotteet ovat saaneet RINA*- sekä DNV**-luokituslaitosten virallisen hyväksynnän. *Royal Institution of Naval Architects **Det Norske Veritas 3

4 Ritilät Laaja ritilävalikoima tarjoaa oikean ratkaisun moniin rakennusongelmiin. Ympäristöstä riippuen ritilöitä valmistetaan erilaisista hartseista (bisfenoli, isoftaali, vinyyliesteri yms.). Ritilät on suunniteltu korkeaa turvallisuustasoa silmälläpitäen. Valmistuksen tarkan valvonnan takia niitä voi käyttää SILMÄKOKO 100x25x28 SILMÄKOKO 100x60x28 SILMÄKOKO 100x25x55 SILMÄKOKO 25x25x30 - kulku- ja hoitosiltoina - hoitotasoina - lattiakourujen ritilöinä ja kansina - kaasupesurin ritilöinä - sähköä eristävinä turvaritilöinä - portaina yms. SILMÄKOKO 25x25x40 SILMÄKOKO 100x30x28 Ritilöiden valmistuksessa käytetään huipputeknologiaa; näin voidaan taata tarkka ja laadukas tuotanto. Loppuviimeistely tehdään suojelevalla geelipinnoitteella, joka tekee pinnasta liukumattoman (DIN normin mukaisesti R10 V10). SILMÄKOKO 100x30x38 SILMÄKOKO 40x40x28 Pyynnöstä Tecalemit toimittaa ritilöitä myös SILMÄKOKO 40x40x38 KATETTU RITILÄ (kaikki silmäkoot) SILMÄKOKO 50x30x28 - mittojen mukaan leikattuna ja muotoiltuna - katetulla pinnalla (epätasainen liukkaudenestopinta) - palonestoaineella kyllästetyllä hartsilla - hiekkapinnoitettuna erittäin korkean liukkaudeneston takaamiseksi (DIN normin mukaisesti R13 V10) SILMÄKOKO 50x30x38 SILMÄKOKO 60x60x55 Ritilälevyt on helppo ja nopea asentaa. Levyjen leikkaus ja muotoilu tehdään tavallisilla työvälineillä. 4

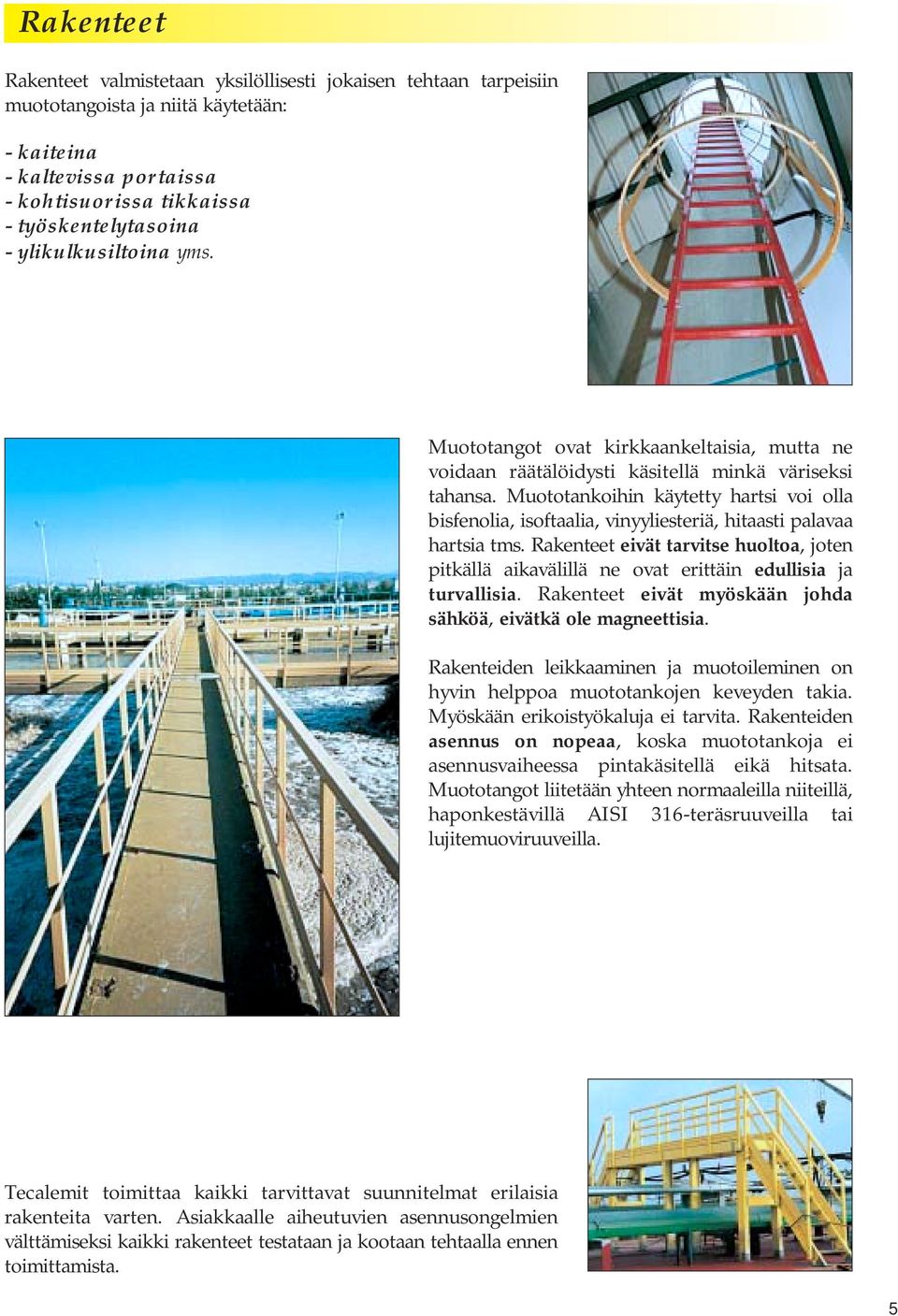

5 Rakenteet Rakenteet valmistetaan yksilöllisesti jokaisen tehtaan tarpeisiin muototangoista ja niitä käytetään: - kaiteina - kaltevissa portaissa - kohtisuorissa tikkaissa - työskentelytasoina - ylikulkusiltoina yms. Muototangot ovat kirkkaankeltaisia, mutta ne voidaan räätälöidysti käsitellä minkä väriseksi tahansa. Muototankoihin käytetty hartsi voi olla bisfenolia, isoftaalia, vinyyliesteriä, hitaasti palavaa hartsia tms. Rakenteet eivät tarvitse huoltoa, joten pitkällä aikavälillä ne ovat erittäin edullisia ja turvallisia. Rakenteet eivät myöskään johda sähköä, eivätkä ole magneettisia. Rakenteiden leikkaaminen ja muotoileminen on hyvin helppoa muototankojen keveyden takia. Myöskään erikoistyökaluja ei tarvita. Rakenteiden asennus on nopeaa, koska muototankoja ei asennusvaiheessa pintakäsitellä eikä hitsata. Muototangot liitetään yhteen normaaleilla niiteillä, haponkestävillä AISI 316-teräsruuveilla tai lujitemuoviruuveilla. Tecalemit toimittaa kaikki tarvittavat suunnitelmat erilaisia rakenteita varten. Asiakkaalle aiheutuvien asennusongelmien välttämiseksi kaikki rakenteet testataan ja kootaan tehtaalla ennen toimittamista. 5

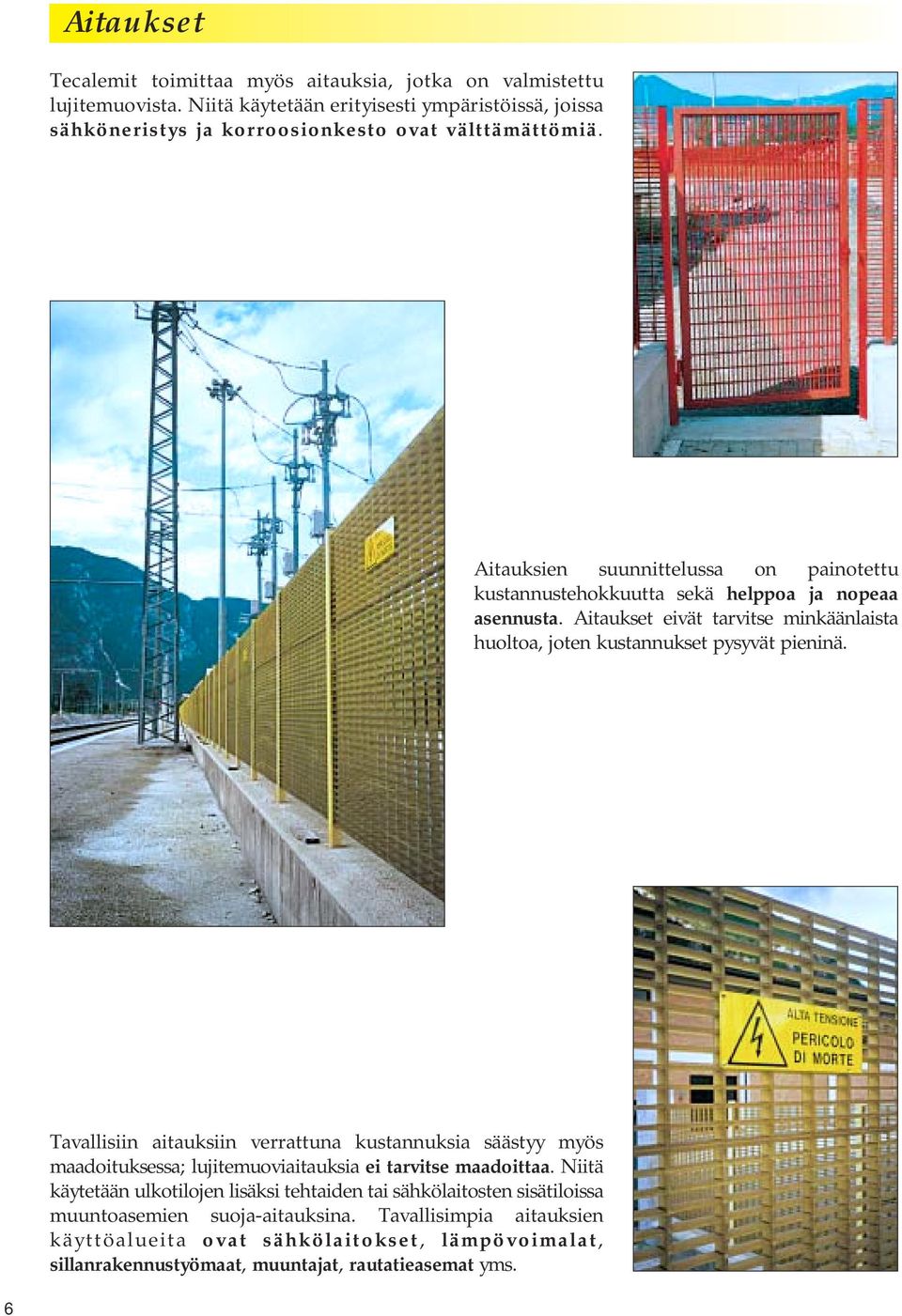

6 Aitaukset Tecalemit toimittaa myös aitauksia, jotka on valmistettu lujitemuovista. Niitä käytetään erityisesti ympäristöissä, joissa sähköneristys ja korroosionkesto ovat välttämättömiä. Aitauksien suunnittelussa on painotettu kustannustehokkuutta sekä helppoa ja nopeaa asennusta. Aitaukset eivät tarvitse minkäänlaista huoltoa, joten kustannukset pysyvät pieninä. Tavallisiin aitauksiin verrattuna kustannuksia säästyy myös maadoituksessa; lujitemuoviaitauksia ei tarvitse maadoittaa. Niitä käytetään ulkotilojen lisäksi tehtaiden tai sähkölaitosten sisätiloissa muuntoasemien suoja-aitauksina. Tavallisimpia aitauksien käyttöalueita ovat sähkölaitokset, lämpövoimalat, sillanrakennustyömaat, muuntajat, rautatieasemat yms. 6

7 Kiinnikkeet Tecalemit-rakenteet kootaan helposti lujitemuovikiinnikkeillä tai haponkestävästä teräksestä valmistetuilla lisävarusteilla. Lujitemuoviruuvit ja -mutterit Ruostumisen estämiseksi myös ruuvit ja mutterit on valmistettu lujitemuovista ruiskuvalulla. Eristetyt ja ei-magneettiset sidepultit varmistavat täysin turvallisen kiinnityksen. Näillä ruuveilla rakennettaessa eristys tai maadoittaminen ei ole tarpeellista. Tecalemit toimittaa kierretankoja M8-M mm pituisina, mutta ne voidaan myös lyhentää asiakkaan toiveiden mittaisiksi. Lisävarusteet ritilöihin ja rakenteisiin Ritilöiden ja rakenteiden kiinnittäminen tapahtuu helposti haponkestävästä teräksestä valmistetuilla AISI 316 -lisävarusteilla. Tecalemit toimittaa erityistarpeiden mukaan erikokoisia ja -muotoisia kiinnikkeitä. 7

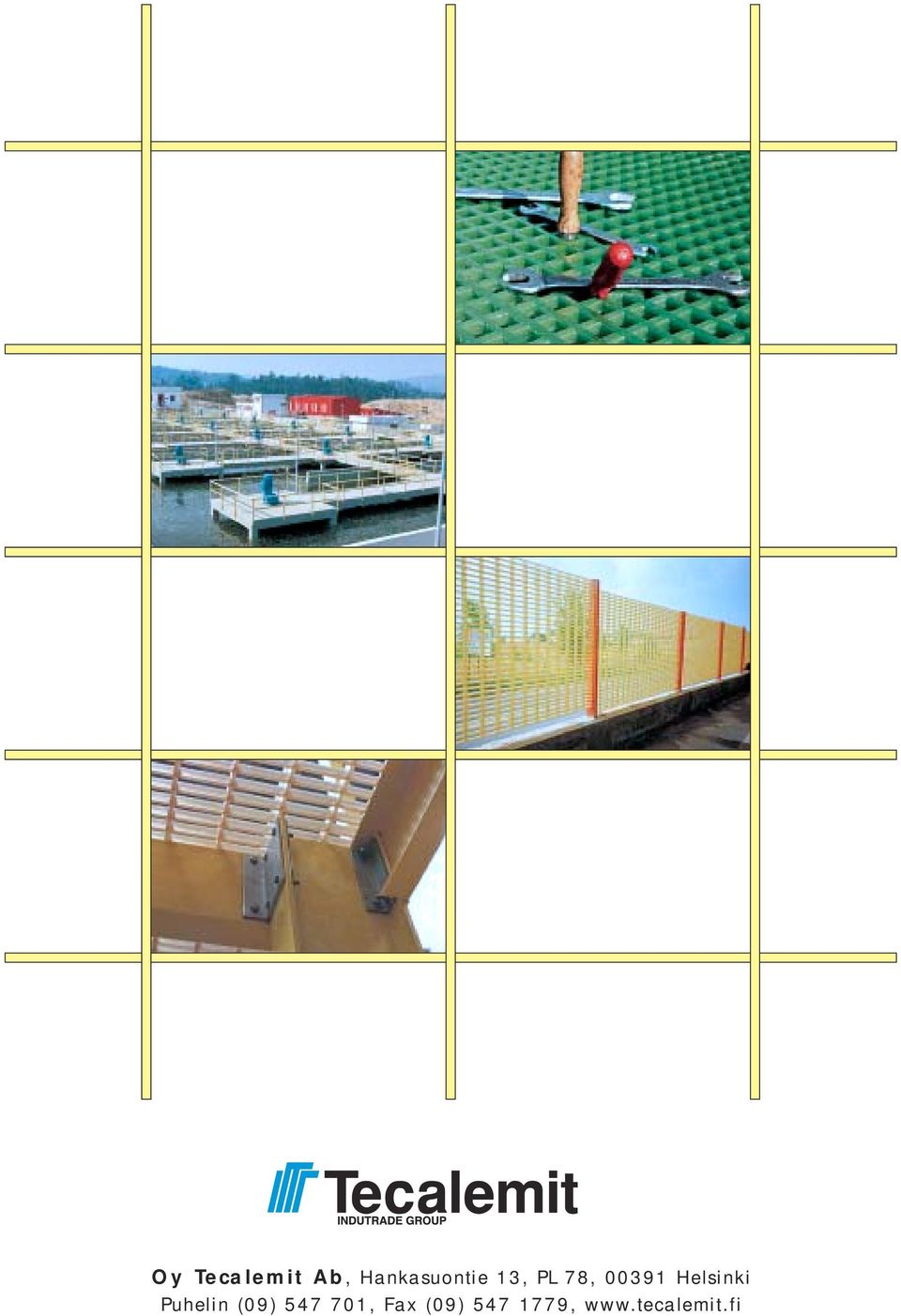

8 Oy Tecalemit Ab, Hankasuontie 13, PL 78, Helsinki Puhelin (09) , Fax (09) ,
