1 OK AristoRod - sekä käsinhitsaukseen että robottihitsaukseen Kuparoimattomilla MAG-hitsauslangoilla erinomaiset hitsausominaisuudet STRENGTH THROUGH COOPERATION

2 ESAB OK AristoRod, joissa on ASC-pintakäsittely Uusi ASC-pintakäsittely! OK AristoRod -lankojen ASC-pintakäsittely parantaa MAG-lankojen hitsausominaisuuksia, mikä näkyy tasaisena ja häiriöttömänä langansyöttönä, vakaampana valokaarena ja pienempänä kosketussuuttimen kulumisena. Se suojaa langan pintaa korroosiolta varastoinnin aikana. OK AristoRod -lankojen ASCpintakäsittely nostaa MAG-hitsauksen toimintavarmuuden ja tuottavuuden entistä korkeammalle tasolle, onpa työympäristö ja alentuneet hitsauskustannukset. OK AristoRod -tuoteperheeseen kuuluu MAG-lankoja seostamattomille, kuumalujille, kyseessä sitten käsinhitsaus, mekanisoitu hitsaus tai robottihitsaus. ESABin kehittämän langan ASCpintakäsittelyn (Advanced Surface Characteristics) ansiosta on syntynyt uusi kuparoimattomien MAG-hitsauslankojen tuoteperhe OK AristoRod, johon kuuluu Toimintavarma ja vakaa hitsaus Häiriötön langansyöttö Vakaa valokaari koko virta-alueella Erinomainen valokaaren syttyvyys Suuri virrankestävyys Erittäin vähän roiskeita Vähemmän hitsaushuuruja säänkestäville ja lujille teräksille. OK AristoRod -langat kestävät hyvin pitkiäkin varastointiaikoja normaaliolosuhteissa ruostumatta. ASCpintakäsittely suojaa langan pintaa. Langat ovat saatavissa joko normaaleilla 18 kg:n teräslankakeloilla tai 250 kg:n ja 475 kg:n Marathon Pac seostamattomia ja niukkaseosteisia lankoja. Langan pinnasta ei irtoa kuparihiukkasia, minkä ansiosta langansyöttörullat, langanjohtimet ja -lankatynnyreissä. Kun tarvitaan täysin keskeytymätöntä hitsausta, ratkaisu on sarjaan kytkettävä "Endless Marathon Pac. suuttimet pysyvät puhtaina. Lankojen langansyöttöominaisuudet ovat erinomaiset. Hitsausprosessi on vakaampi ja kulutusosien kulutus on pienempi. Tuloksena on korkeampi tuottavuus, parempi hitsin laatu, parempi "Aristo"-nimi yhdistetään ESABin laadukkaimpiin tuotteisiin. Käyttäjät voivat olla varmoja siitä, että OK AristoRod täyttää nimen edellyttämät korkeimmat laatuvaatimukset ja tuo mukanaan kustannustehokkuutta. MAG-hitsauksen uusi laatutaso

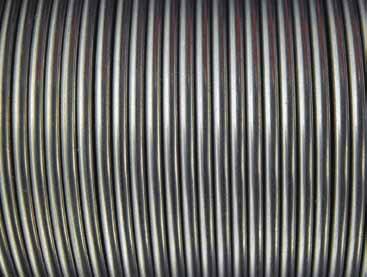

3 OK AristoRod - paljon etuja OK AristoRod -langalla on monia etuja, joita voidaan hyödyntää sekä käsinhitsauksessa että mekanisoidussa ja robotisoidussa hitsauksessa. Näitä etuja havainnollistetaan seuraavassa. Ominaisuus Vakaa ja häiriötön hitsaus Vakaa kaari myös pienillä virroilla Erinomainen syttyvyys Korkea virrankestävyys Erittäin vähän roiskeita Häiriötön langansyöttö myös suurilla syöttönopeuksilla ja pitkillä langanjohtimilla Vähän hitsaushuuruja Etu Tasalaatuinen hitsaustulos Hyvä hitsin laatu. Vähemmän jälkityötä Vähemmän jälkipuhdistusta Korkeampi tuottavuus Vähemmän jälkipuhdistusta Korkeampi tuottavuus ja korkeampi käyttöaste Puhtaampi työympäristö Virran siirtyminen Jännitepudotus (mv) Tavallinen pinnoittamaton lanka Aika/langan syöttöpituus ESAB OK AristoRod Kaaviossa on esitetty virran siirtyminen kosketussuuttimesta lankaan käytettäessä erilaisia lankoja. ASC:n ansiosta OK AristoRod -langassa virran siirtyminen on huomattavasti tasaisempi kuin tavallisessa kuparoimattomassa langassa. Siirtyminen on samaa tasoa kuin parhaissa kuparoiduissa langoissa. ASC-pintakäsittely antaa myös hyvän suojan ruostumista vastaan. Kuvassa langan pinta on edelleen virheetön 10 vuorokauden trooppisissa olosuhteissa tapahtuneen varastoinnin jälkeen. Euroopassa tällaiset vaikeat olosuhteet ovat hyvin harvinaisia. Laadukas kuparoitu lanka (1,2 mm). OK AristoRod (1,2 mm) Ei kiinnipalamista suuttimeeen 330 min jälkeen Taajuus Taajuus Aika (min) Aika (min) Langansyöttö (m/min) Langansyöttö (m/min) Langansyöttönopeuden vaihteluiden mittaus hitsauspistoolissa. Langansyötön asetusarvo 12,5 m/min. Pystyakseli osoittaa mittausten lukumäärän. Mikroskooppisen pienet suuttimeen kiinnipalamiset häiritsevät langansyöttöä. Parametrit: 350 A, 32 V, suutinetäisyys 20 mm ja suojakaasu 80%Ar-20%CO 2. Lähde: Institut für Schweisstechnik und Fügetechnik, Aachen, Saksa.

4 Huurun emissio (mg/s) Korkealaatuinen kuparoitu lanka Huurun emissio OK AristoRod Tavallinen kuparoitu lanka Lähde: Institut für Schweisstechnik und Fügetechnik, Aachen, Saksa. Hitsaussavut ovat haitallisia. Käytä aina suojaimia. Huurun emissio on pienin OK AristoRod -langalla. Huurun emissio mitattu standardin EN ISO mukaan. Testiparametrit: 350 A, 32 V, 20 mm ja 80%Ar-20%CO 2 OK AristoRod tuoteperhe AWS- ja EN-luokitukset Tuote Luokittelu (lanka) Luokittelu (lanka ja hitsiaine) Suojakaasu Terästyyppi AWS EN-ISO EN-ISO OK AristoRod A5.18 A A A A /-B M21 C ER70S-6 G3Si1 G 42 4 G 38 2 Normaalilujuinen ER70S-3 G2Si G 38 3 G 35 2 Normaalilujuinen ER70S-2 G2Ti G 46 4 G 42 3 Normaalilujuinen ER70S-6 G4Si1 G 46 4 G 42 2 Normaalilujuinen ER70S-6 G4Si1 G 46 4 G 42 2 Normaalilujuinen ER80S-D2 G4Mo G 4Mo / G 1M3 G 50 4 G 46 0 Kuumaluja ER80S-G G2Mo G MoSi /G 1M3 G 46 2 G 38 0 Kuumaluja ER80S-G G CrMo1Si / G 1CM3 Kuumaluja ER80S-B2 G 55A 1CM Kuumaluja ER90S-G G CrMo2Si Kuumaluja ER80S-G G0 G 46 4 G 42 0 Säänkestävä 55 (13.13) ER100S-G G Mn3NiCrMo G 55 4 Suurilujuinen 69 (13.29) ER110S-G G Mn3Ni1CrMo G 69 4 Suurilujuinen 79 (13.31) ER120S-G G Mn4Ni2CrMo G 79 4 Suurilujuinen 89 (1B96) ER120S-G G Mn4Ni2CrMo G 89 4 Suurilujuinen Hyväksymiset ABS BV CWB DB DNV GL LR CE VdTÛV OK AristoRod YSA SA3YM CSAW III YMS 3YS 3S 3YS x x YSA SA3YM CSAW III YMS 3YS 3YS x CSAW III YMS II/III YMS x 69 (13.29) x (1B96) Y89S x 11881

5 Marathon Pac lankaa loputtomasti Monet ESABin asiakkaat ovat parantaneet Marathon Pac :in avulla tuotantonsa tehokkuutta ja laatua, mm. 95 % kelanvaihto- ja muista seisokeista jää pois. Suurpakkaukset. Marathon Pac -tynnyreissä on lankaa joko 250 kg tai 475 kg. "Endless"-version tynnyrit voidaan kytkeä toisiinsa, minkä avulla hitsaus voi jatkua keskeytyksettä tynnyristä toiseen. Häiriötön langansyöttö. Marathon Pac :in ainutlaatuinen kelaustekniikka takaa, että lanka on aina suoraa ja kierteetöntä. Tämän ansiosta langan pää ei heilu, jolloin langan kohdistus on tarkka ja valokaari palaa juuri siellä, minne se kohdistetaan. Lanka purkautuu hitsauksen aikana tynnyristä itsestään, joten mitään erillistä purkauslaitetta tai muuta apulaitetta ei tarvita. Ympäristöystävällisyys. Tynnyri on valmistettu kierrätettävästä pahvista. Tyhjä kahdeksankulmainen tynnyri on helppo taittaa lattialla litteäksi. Lanka purkautuu häiriöttömästi ja ilman vastusta. Mitään erillistä apulaitetta ei tarvita. OK AristoRod -lanka soveltuu erinomaisesti ohuiden autonosien robottihitsaukseen. OK AristoRod "Endless" mahdollistaa keskeytymättömän robottihitsauksen.

6 Maailman kärjessä hitsaus- ja leikkausalan sovellutuksissa ja ratkaisuissa ESAB on hitsaus- ja leikkausteknologian -sertifikaatit kaikissa maailmanlaajuisissa Kaarijännite Lyhytkaari Välikaari Kuumakaari Pyörivä kaari SAT TM eturivissä. Yli sata vuotta jatkunut tuotteiden ja prosessien kehitystyö auttaa meitä kohtaamaan teknologisen tuotantolaitoksissa. ESABilla laatu on jatkuva prosessi, joka on keskeisellä sijalla kaikissa tuotantoprosesseis- Pakotettu lyhytkaari edistyksen haasteet kaikilla niillä samme ja laitoksissamme ympäri sektoreilla, joilla me toimimme. maailman. Langansyöttönopeus ESAB Swift Arc Transfer on uusi tehokas MAG-prosessi, jossa käytetään kuparoimattomia AristoRod -hitsauslankoja käyttäen hyvin suuria langansyöttönopeuksia. SAT -prosessin tuottamat hitsit ovat hyvänmuotoisia ja niissä on hyvä tunkeuma ilman reunahaavaa. Laatu ja ympäristöstandardit Laatu, ympäristö ja turvallisuus ovat kolme painopistealuetta. ESAB on yksi harvoista kansainvälisistä yhtiöistä, jolle on myönnetty ympäristö-, terveys- ja työturvallisuusjohtamisjärjestelmiin liittyvät ISO ja OHSAS Monikansallinen valmistus, paikallinen edustus ja itsenäisten jälleenmyyjien verkosto tuovat ESABin laadun sekä materiaalien ja prosessien vertaansa vailla olevan asiantuntemuksen edut kaikkien asiakkaiden ulottuville. ESAB ESAB Sales Sales and and Support Support Offices Offices worldwide worldwide OY ESAB Konalantie 47 C00390 HELSINKI puh. (09) , faksi (09) Reg. No: XA
