1 Puikkojen oikea valinta - HITSAUSKONEET - Lincoln Electric Nordic - LISÄAINEET Mestarintie 4 - VARUSTEET- PL Eura puh ,fax jallonen@lincolnelectric.eu

2 Puikkohitsauksessa muodostuu tasa-, tai vaihtojännitteen vaikutuksesta valokaari puikon ja perusaineen välille. Puikko sulattaa railokyljet ja muodostaa sulan. Samanaikaisesta sulaa puikon pää ja sulapisaroita siirtyy valokaaressa työkappaleeseen. Puikosta siirtty materiaalia työkappaleeseen ja sulapisaroita suojaa ilman hapelta ja typeltä päällysteestä kehittyvä kaasu. Valokaaressa metallipisaroita ympäröi kuona, joka keräytyy hitsin päälle ja jähmettyy sen mukana. Kuona muodostaa suojaavan kerroksen hitsin päälle. Virtalähde Hitsaus suoritetaan vaihtovirralla tai tasavirralla. Virtalähteen pitää tuottaa sellaista virtaa ja sellaisen jännitteen, joka soveltuu käytettävälle puikolle. Virtalähteet jaetaan kolmeen pääryhmään. - Muuntajat vaihtovirtahitsaukseen - Tasasuuntaajat ja muuttajat hitsaukseen tasavirralla -Kaksoisvirtalähteet sekä tasavirtahitsaukseen, että vaihtovirtahitsaukseen. Seostamattomat ja niukkaseosteiset puikot ryhmitellään tavallisesti päällystetyypin mukaan. Nykyisin on kolme päällystetyyppiä, jotka hallitsevat nimittäin rutiili, hapan ja emäksinen. Useimmat päällystetyypit sisältävät mineraaleja ja vesilasia, mutta jotkin rutiilityypit voivat sisältää 5-10% orgaanisia materiaaleja. Näitä nimitetään orgaanisiksi rutiilipuikoiksi. Rutiilipuikot sisältävät 50-70% rutiilia (titaanioksidia, Ti02) päällysteessä, ja niillä on helppo hitsata kaikissa asennoissa. Niitä käytetään myös silloin, kun sovitukset ovat huonot, niillä on helppo silloittaa. Ne ovat vähemmän herkkiä perusaineen epäpuhtauksille kuin hapanpäällysteiset puikot. Tuotto aikayksikköä kohti on pienempi kuin hapanpäällysteisillä puikoilla, jotka kestävät suuremman hitsausvirran. Hapanpuikot Sisältävät lähinnä kvartsia (Si02). Nämä puikot sietävät korkean hitsausvirran. Niillä on suuri hitsiaineen tuotto aikayksikössä ja ovat taloudellisia jalko-, ja alapienaasennossa. Materiaalin ylimeno on hienopisarainen. Puikot eivät sovellu suurten ilmarakojen täyttöön, mutta ovat käytännöllisiä ahtaissa railoissa, ja perusainetta sulaa paljon. Tästä seuraa suuri sekoittuminen ja hitsiin tulee perusaineesta epäpuhtauksia. Hapanpuikkoja ei pidä käyttää materiaaleille, joissa on korkea rikkipitoisuus (S max. 0,05%) tai hiilipitoisuus (C max. 0,25%). Emäspuikot Päällyste on olennaisesti kalsiumkarbonaattia (CaCO3) ja/tai fluorisälpää (CaF2). Emäksisellä kuonalla on ominaisuus reagoida sulan teräksen epäpuhtauksien kanssa, niiden eliminoimiseksi. Emäspuikot ovat siksi vähiten herkkiä perusaineen epäpuhtauksille ja ne oovat halkeamavarmimpia ja niillä on parhaat mekaaniset ominaisuudet. Ne ovat siksi parhaiten soveltuvia lujille teräksille. Puikkojen on oltava kuivia. Kosteus päällysteessä voi aiheuttaa hitsiin huokosia ja halkeamia. Emäspuikot pitää hitsata lyhyellä valokaarella. Hitsiaineen tuotto on hieman suurempi kuin rutiilipuikoilla. Suurriittoisuuspuikot Kolmella mainitulla puikkotyypillä on tavallisesti riittoisuus maksimissaan %, laskettuna käytetyn sydänlangan painosta. Kaikkiin kolmeen puikkotyypin päällysteeseen voidaan lisätä suuria määriä rautajauhetta ja voidaan päästä jopa n. 250% riittoisuuteen. Päällystepaksuus kasvaa ja kraaterista tulee syvempi. Lämpösäteily keskittyy ja tästä johtuu, että samalla virralla saadaan suurempi tuotto. Näitä kutsutaan suurriittoisuuspuikoiksi. Paksusta päällysteestä johtuen, voidaan usein hitsata laahaamalla puikkoa. Tämä helpottaa hitsaustyötä. Puikkoja kutsutaan joskus myös kontakti-, tai laahauspuikoiksi.

3 Ruostumattomien ja haponkestävien terästen hitsauspuikot Ruostumattomille ja haponkestäville teräksille käytetään rutiili-, emäs-, tai rutiiliemäspuikkoja. Hitsaine sisältää tavallisesti 16-20% kromia (Cr), 8-14% nikkeliä (Ni) ja mahdollisesti 2-3% molybdeeniä. (Mo). Sydänlanka ei välttämättä ole samaa analyysiä ja seosaineet voivat kokonaan tai osittain tulla päällysteestä. Siten saadaan muunnoksia, jotka on sovitettu ko. teräkselle, ja perusaine ja hitsi ovat mahdollisimman samanlaisia. Tähän ryhmään lasketaan kuuluvaksi myös puikot tulenkestäville teräksille. Näissä on korkeampi kromi-, ja nikkelipitoisuus esim. n. 25% kromia ja n. 20% nikkeliä Minkä päällystetyypin valitset seostamattoman teräksen hitsaukseen, emäs, rutiili vai hapan?? Hitsaustyö Emäs Rutiili Hapan Suuret vaatimukset mekaanisille ominaisuuksille Epäpuhtaudet perusaineessa Huokosherkkyys Pystyhitsaus Ohutlevyt Syttyminen/uudelleensyttyminen Kuonan irtoaminen Valokaaren vakaus Railomuodon valinta L e v y v a h v u u s mm Hitsaus yhdeltä puolelta I-railo Hitsaus kahdelta puolelta Pienahitsaus tukea vasten I-railo V-railo I-railo X-railo (alapiena) 0 0-1,5 1, Ilmarako mm

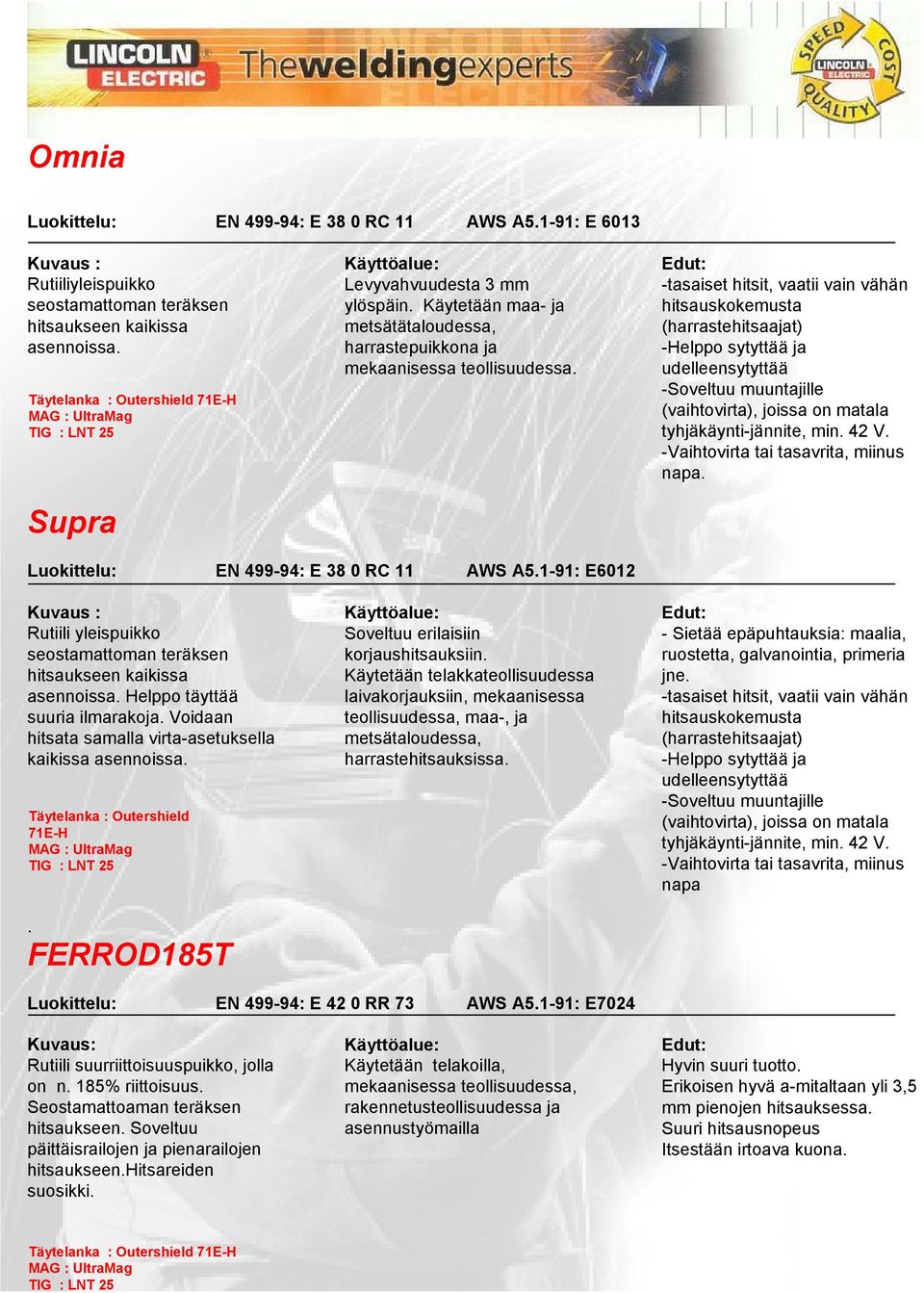

4 Omnia Luokittelu: EN : E 38 0 RC 11 AWS A5.1-91: E 6013 Kuvaus : Rutiiliyleispuikko seostamattoman teräksen hitsaukseen kaikissa asennoissa. Supra Levyvahvuudesta 3 mm ylöspäin. Käytetään maa- ja metsätätaloudessa, harrastepuikkona ja mekaanisessa teollisuudessa. -tasaiset hitsit, vaatii vain vähän hitsauskokemusta (harrastehitsaajat) -Helppo sytyttää ja udelleensytyttää -Soveltuu muuntajille (vaihtovirta), joissa on matala tyhjäkäynti-jännite, min. 42 V. -Vaihtovirta tai tasavrita, miinus napa. Luokittelu: EN : E 38 0 RC 11 AWS A5.1-91: E6012 Kuvaus : Rutiili yleispuikko seostamattoman teräksen hitsaukseen kaikissa asennoissa. Helppo täyttää suuria ilmarakoja. Voidaan hitsata samalla virta-asetuksella kaikissa asennoissa. Täytelanka : Outershield 71E-H. FERROD185T Soveltuu erilaisiin korjaushitsauksiin. Käytetään telakkateollisuudessa laivakorjauksiin, mekaanisessa teollisuudessa, maa-, ja metsätaloudessa, harrastehitsauksissa. - Sietää epäpuhtauksia: maalia, ruostetta, galvanointia, primeria jne. -tasaiset hitsit, vaatii vain vähän hitsauskokemusta (harrastehitsaajat) -Helppo sytyttää ja udelleensytyttää -Soveltuu muuntajille (vaihtovirta), joissa on matala tyhjäkäynti-jännite, min. 42 V. -Vaihtovirta tai tasavrita, miinus napa Luokittelu: EN : E 42 0 RR 73 AWS A5.1-91: E7024 Rutiili suurriittoisuuspuikko, jolla on n. 185% riittoisuus. Seostamattoaman teräksen hitsaukseen. Soveltuu päittäisrailojen ja pienarailojen hitsaukseen.hitsareiden suosikki. Käytetään telakoilla, mekaanisessa teollisuudessa, rakennetusteollisuudessa ja asennustyömailla Hyvin suuri tuotto. Erikoisen hyvä a-mitaltaan yli 3,5 mm pienojen hitsauksessa. Suuri hitsausnopeus Itsestään irtoava kuona.

5 FERROD165A Luokittelu: EN : E 42 2 RA 73 AWS A5.1-91: E Rutiili-hapan suurriittoisuuspuikko seostamattoman teräksen hitsaukseen. Jalko-, ja alpienahitsaukseen, sekä päittäishitsaukseen jalko-, ja vaaka-asennossa. Erityisen hyvä ruosteisten osien korjaushitsauksessa. Levyvahvuuksille 5 mm ja sitä paksummille. Tuotantopuikko. BASO 120 Käytetään telakoilla, mekaanisessa teollisuudessa, rakennetusteollisuudessa ja asennustyömailla - Suuri tuotto - Suuri hitsausnopeus - Hyvät mekaaniset ominaisuudet - Hyvä tunkeuma - Hauras helposti irtoava kuona, vain vähän jälkityötä. - Hyvä röntgenvarmuus - Sietää suhteellisen paljon kosteutta Luokittelu: EN : E 42 3 B 32 H 5 AWS A5.1-91: E7018 H4 R Emäksinen puikko, jossa on matala vetypitoisuus. Seostamattomien terästen hitsaus. Soveltuu kaikkiin asentoihin, lukuunottamatta ylhäältä alas, päittäis-, ja pienahitseihin, levyille ja putkille. Ainepaksuuksille 3 mm:stä ylöspäin. Riittoisuus 120%. Telakat, tavanomaiset teräsrakenteet, maatilat, ja harrastehitsaajat. Erinomainen yleispuikko Voidan käyttää, kun hitsin mekaanisille ominaisuuksille asetetaan suuret vaatimukset. Toimii hyvin matalalla tyhjäkäyntijännitteellä (55V) Erinomainen putkihitsauksessa Helppo hitsata hyvä iskusitkeys Hyvä röntgenvarmuus. CONARC 48

6 Luokittelu: EN : E46 4B 42 H5 AWS A5.1-91: E HR Emäspuikko, jolla on matala vetypitoisuus. Seostamattoman teräksen hitsaukseen. Tarkoitettu kaikkiin asentoihin päittäis-, ja pienaliitoksiin, lukuunottamatta ylhäältä alas hitsausta. Käytetään telakoilla, konepajoissa, maa-, ja metsätaloudessa sekä harrastajapuikkona Erinomainen yleispuikko Vakaa valokaari myös pienillä virroilla. Riittoisuus 130 %. Iskusitkeys 103J/-40 C. Hitsattavissa myös vaihtovirralla. Hyvä putkihitsauksessa ja erityisesti pohjapaloissa Helppo hitsata ja helposti irtoava kuona. Baso 26V (NW-26V) Luokittelu: EN 499 : E 42 3 B 15 H10 AWS A : E 7048-H8 Emäksinen puikko, erityisesti kehitetty piena-, ja päittäishitsaukseen ylhäältä alaspäin. Seostamattomien terästen hitsaukseen. Soveltuu yli 5 mm:n ainepaksuuksille. Pystyhitsauksessa käytetään vaihtovirtaa. Telakka ja konepajakäytössä Suuri hitsausnopeus. Hyvät mekaaniset ominaisuudet Soveltuu mm. silloitushitsaukseen. Hyvä tunkeuma. Hyvä hitsiprofiili pienahitsauksessa ylhäältä alas. CONARC L150 Luokittelu: EN : E 42 2 B 53 H 5 AWS A5.1-91: E7028 H4 R Emäksinen suurriittoisuuspuikko (n. 160% riittoisuus) hyvin matala vetypitoisuus Päittäishitseille ja pienahitseille jalka-, ja alapiena-asennossa. Tuotantopuikko. Käytetään telakoilla, normaalissa teräsrakennehitsauksissa, rakennuksilla ja asennustöissä. Korkea tuotto Hyvät mekaaniset ominaisuudet Hyvä kuonan irtoaminen Hyvä hitsattavuus vaihtovirralla ja tasavirralla (Min. 70V tyhjäkäyntijännite tarvitaan)

7 Kryo 1 Luokittelu: EN : E Ni B 3 2 H5* Emäksinen puikko, jolla on erityisen matala vetypitoisuus. Niukkaseosteisten terästen hitsaus. Tarkoitettu kaikkiin asentoihin, lukuunottamatta ylhäältä alas hitsausta päittäisliitoksiin, pienaliitoksiin ja putkille. Saatavissa myös riittoisuudeltaan 180%:na. Täytelanka : Outershield 81Ni1 MAG : LNM Ni 1 TIG : LNT Ni 1 Arosta 316L Offshore, laivatelakat, konepajat, rakennusteollisuus, rautatiet ja raitiotiet. Erinomainen yleispuikko Hyvät mekaaniset ominaisuudet (Hyvä iskusitkeys 60 ºC:ssa). Tuottaa lujan hitsin konstrukrioissa, joissa on vaihtelevat kuormitukset Hyvin helppo hitsata Hyvä röntgenvarmuus. Toimitetaan myös Sahara ReadyPack- pakkauksessa Luokittelu: EN : E LR 12 AWS A5.4-92: E 316L-16 Rutil-emäksinen puikko ruostumattomien ja niukkaseosteisten terästen hitsaukseen. Soveltuu päittäisrailojen ja pienojen hitsaukseen kaikissa asennoissa, paitsi ylhäältä alas. Viime mainittuun soveltuu Vertarosta 316 L. Täytelanka : Cor-A-Rosta P316 MAG : LNM 316 TIG : LNT 316 Tarkoitettu ainepaksuuksille 2 mm:stä ylöspäin. Käyttö konepajoilla, telakkateollisuudessa ja harrastehitsauksissa. Erittäin hyvä hitsattavuus Kuona irtoaa hyvin. Tasainen ja juoheva hitsi Hitsattavissa tasa-, tai vaihtovirralla Hyvin vähän roiskeita AROSTA309 MO Luokittelu: EN : E LR 32 AWS A5.4-92: E 309MoL-16 Rutiili-emäksinen puikko seostamattoman ja niukkasesoteisen teräksen hitsaamiseksi ruostumattomaan ja haponkestävään teräkseen. Päittäis-, ja pienahitsaukseen kaikissa asennoissa, lukuunottamatta ylhäältä alas hitsausta. Ainepasuudesta 4 mm ylöspäin ja päittäisrailolla max. ainepaksuus 12 mm Käytetään telakoilla, mekaanisessa teollisuudessa, rakennetusteollisuudessa ja harrastehitsauksessa Yliseostettu puikko ja hyvät korroosio-ominaisuudet hitsissä. Erittäin hyvä hitsattavuus. Helposti irtoava kuona. Vähän kuonaa. Täytelanka : Cor-A-Rosta P309Mo MAG : LNM 309 TIG : LNT 309

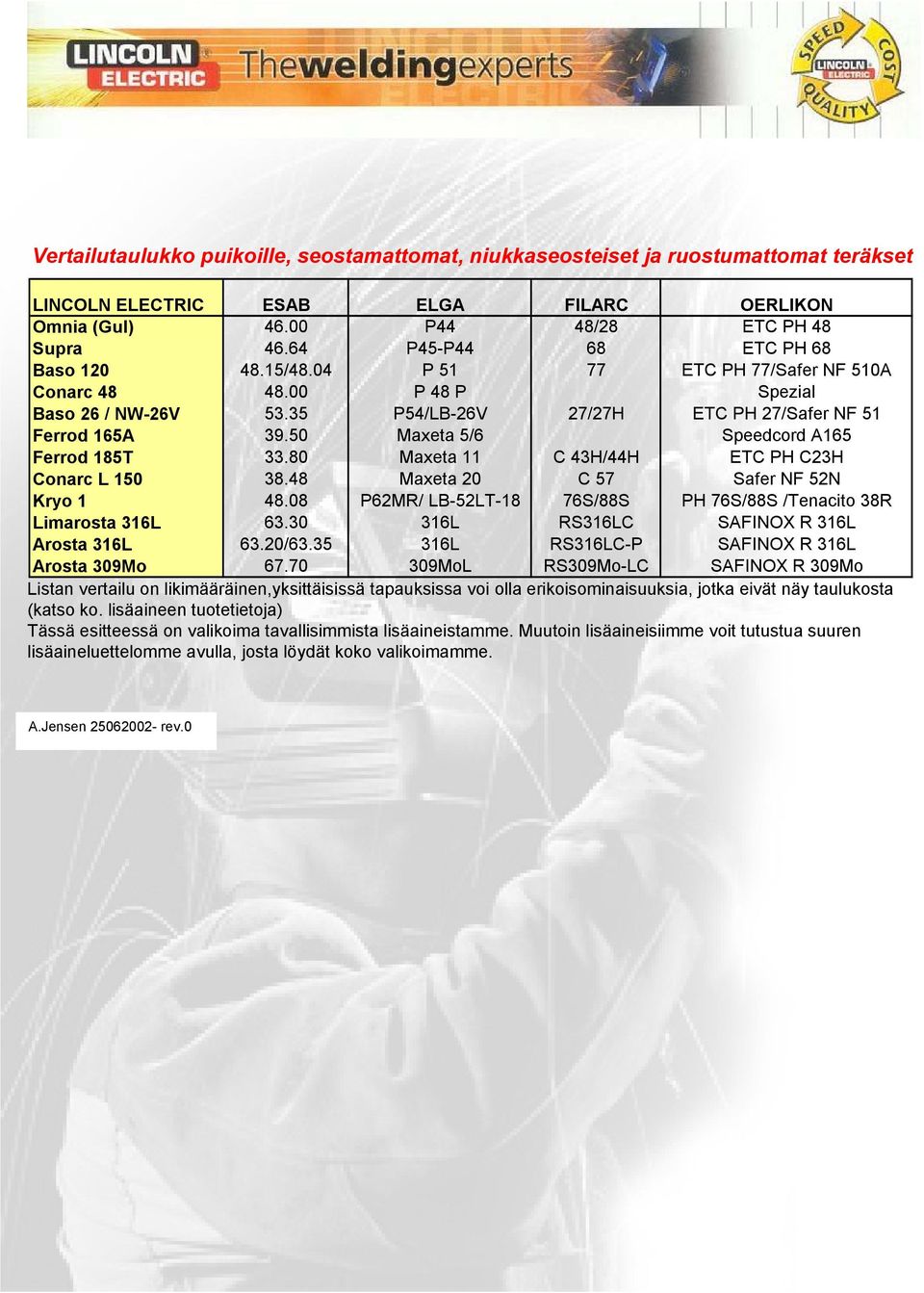

8 Vertailutaulukko puikoille, seostamattomat, niukkaseosteiset ja ruostumattomat teräkset LINCOLN ELECTRIC ESAB ELGA FILARC OERLIKON Omnia (Gul) P44 48/28 ETC PH 48 Supra P45-P44 68 ETC PH 68 Baso /48.04 P ETC PH 77/Safer NF 510A Conarc P 48 P Spezial Baso 26 / NW-26V P54/LB-26V 27/27H ETC PH 27/Safer NF 51 Ferrod 165A Maxeta 5/6 Speedcord A165 Ferrod 185T Maxeta 11 C 43H/44H ETC PH C23H Conarc L Maxeta 20 C 57 Safer NF 52N Kryo P62MR/ LB-52LT-18 76S/88S PH 76S/88S /Tenacito 38R Limarosta 316L L RS316LC SAFINOX R 316L Arosta 316L 63.20/ L RS316LC-P SAFINOX R 316L Arosta 309Mo MoL RS309Mo-LC SAFINOX R 309Mo Listan vertailu on likimääräinen,yksittäisissä tapauksissa voi olla erikoisominaisuuksia, jotka eivät näy taulukosta (katso ko. lisäaineen tuotetietoja) Tässä esitteessä on valikoima tavallisimmista lisäaineistamme. Muutoin lisäaineisiimme voit tutustua suuren lisäaineluettelomme avulla, josta löydät koko valikoimamme. A.Jensen rev.0
