1 KEMPPI K7 HITSAUSLAITTEET FastMig X Pipe LAADUKASTA PUTKIHITSAUSTA

2 FastMig X Pipe MONIPROSESSIHITSAUSRATKAISU PUTKISTOILLE JA PAINEASTIOILLE Putkihitsauksessa laatuvaatimukset ovat kovat ja tuottavuusodotukset voivat olla vieläkin kovemmat. Kun puhutaan tuhansista ja taas tuhansista hitseistä öljy- ja kaasuputkissa, vesiputkissa tai paineastioissa, jo pienelläkin laadun ja tuottavuuden lisäyksellä on merkitystä ja tässä tapauksessa lisäys on merkittävä. Tämä kokoonpano tekee hitsauksesta jopa viisi kertaa nopeampaa ja laadusta parempaa. Mitä muuta voisi toivoa? Suunnittelimme täydellisen kokoonpanon laadukkaaseen putkihitsaukseen, myös pohjapalojen hitsaukseen yhdeltä puolelta. Vieritä alaspäin, niin saat lisätietoja. Jos haluat tutustua koko Kemppi FastMig X -konseptiin, tietoja löytyy FASTMIG X -TUOTEPERHEEN SIVUSTOSTA. TÄRKEIMMÄT KÄYTTÖKOHTEET PUTKISTOT RAKENNUSTEN TERÄSRUNGOT ÖLJYNPORAUSLAUTAT 2 FastMig X Pipe

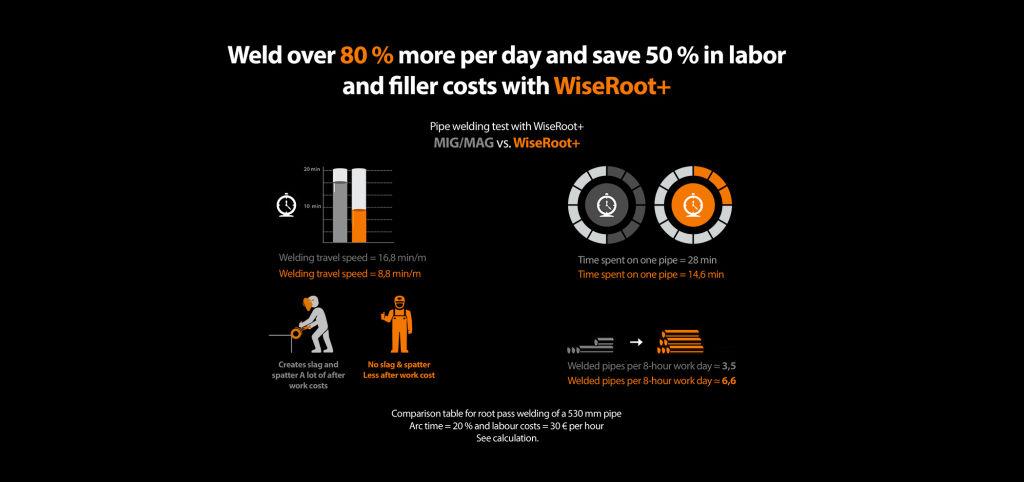

3 TÄRKEIMMÄT HYÖDYT KERTAA NOPEAMPI Jopa 5 kertaa nopeampi kuin TIG ja parempilaatuinen ENEMMÄN HITSAUSTA PÄIVITTÄIN Paremman kuljetusnopeuden ja vähempien jälkitöiden ansiosta KUSTANNUSSÄÄSTÖJÄ Säästä jopa 50 % työ- ja lisäainekustannuksissa HYÖDYT WeldEye -yhteensopivuus: helppoa ja tarkkaa tuotannon- ja laadunhallintaa. 5 kertaa nopeampaa kuin TIG-hitsaus Hitsaa yli 80 % enemmän päivässä ja säästä 50 % työ- ja lisäainekuluissa WiseRoot+:n ansiosta (katso laskelma) Optimaalinen hitsin tunkeuma ja muoto kaikissa hitsausasennoissa Ei roiskeita, vähemmän jälkityötä Prosessia on helppo hallita: hitsaajan kyvyt pienemmässä osassa MatchLog mahdollistaa parametrien nopean vaihtamisen kesken hitsauksen: enemmän nopeutta ja tuottavuutta Kaksi langansyöttölaitetta: suurempi tuottavuus vähemmillä laitteilla Vähemmän muodonmuutoksia ja oikaisutyötä: aikaa säästyy Kaarijännitteen mittauksen ansiosta hitsausparametrit on helppo pitää hitsausohjeiden vaatimalla tasolla FastMig X Pipe 3

4 HYÖDYT LAADUKKAITA HITSEJÄ JUURESTA PINTAAN Tämä kokoonpano on räätälöity erityisesti täyttämään kaikki vaativan putkihitsauksen tarpeet. Muita tärkeitä käyttökohteita ovat vain toiselta puolelta hitsattavat levyt esimerkiksi paineastioissa, säiliöissä ja lämmönvaihtimissa. Laitteisto kestää vaikeitakin olosuhteita, kuten kuumaa, kylmää, suolaista ja pölyistä. Huipputason laitteisto on kuitenkin vain järjestelmän yksi osa, sillä todellisen putkihitsauksen erikoislaitteiston tästä kokoonpanosta tekevät sen mukana tulevat erikoisprosessit sekä hitsausohjelmat ja -toiminnot. MARKKINOIDEN PARAS POHJAPALKOJEN HITSAUSMENETELMÄ Laskelmiemme mukaan WiseRoot+-sovelluksella voit hitsata yli 80 % enemmän päivässä ja säästää jopa 50 % työ- ja lisäainekustannuksissa. WiseRoot+ on räätälöity MIG/MAG-prosessi pohjapalkojen hitsaukseen ilman juuritukea. Sen toiminta perustuu tarkkaan jännitteen mittaukseen ja virran säätöön. Pohjapalkoja voi hitsata kaikissa asennoissa, esimerkiksi ylhäältä alas joko ilmaraolliseen tai ilmaraottomaan liitokseen. Jännitteentunnistuskaapeli varmistaa todellisten kaaritietojen saannin. Huimista ominaisuuksistaan huolimatta laite on helppokäyttöinen. Siinä tarvitsee säätää vain kahta parametria. NOPEAMPAA JA PAREMPAA HITSAAMISTA KOHDISTETUN VALOKAAREN AVULLA Kun hitsausprosessi on vakaa ja helppo hallita, hitsaajan taito ei vaikuta niin paljon. WiseFusion on erikoisprosessi synergiseen MIG/MAG-hitsaukseen ja pulssikaarihitsaukseen. Se pitää valokaaren hyvin kohdistettuna, jolloin valokaaren energiatiheys kohdistuu kapealle alueelle. Tunkeuma ja kuljetusnopeus paranevat. Lisäksi hitsausmateriaaliin tulee vähemmän muodonmuutoksia, jolloin oikaisutyötäkin on vähemmän. Näin säästetään aikaa ja rahaa. TUPLASTI JOUSTAVA Kattava erikoisprosessien, hitsausohjelmien ja toimintojen valikoima sekä helppo säädettävyys ja päivitettävyys mahdollistavat erittäin nopean mukautumisen muuttuviin tarpeisiin. Näin odottelu ja säätäminen vähenevät ja kannattavuus paranee. Voit kytkeä kaksi tai jopa kolme langansyöttölaitetta, mikä mahdollistaa nopean hitsausprosessin tai lisäaineen vaihdon ja asetusten muuttamisen. Älä anna laitteiden ratkaista, mitä pystyt ja mitä et pysty tekemään. 4 FastMig X Pipe

5 TUOTTEEN KORKEA LAATU YHDISTETTYNÄ MAHTAVAAN HUOLTOON FastMig X on täysin yhteensopiva maailman kattavimman hitsaustuotannon hallintajärjestelmän, Kemppi ARC System 3:n, kanssa. Se muun muassa valvoo hitsausohjeiden noudattamista, varmistaa hitsaajien pätevyyden ja kerää laatudokumentaatiota. Kempin maailmanlaajuisesta huoltoverkostosta saa nopeasti tukea ja neuvontaa. Enemmän hitsausta, tulosta ja tuottoa FastMig X:llä FastMig X Pipe 5

6 6 FastMig X Pipe

7 LAITTEISTON KOKOONPANO - LAITTEET FastMig X 450 Power source 450 A / 60 %:n käyttösuhteella. Soveltuu generaattorikäyttöön. WFX 300 P Fe Wire feeder Teräsputkien hitsaukseen 200/300 mm:n lankakeloilla. Kestävä kaksoisseinämärakenteinen muovikotelo ja vahva kaksimoottorinen GT04-langansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. Cool X Cooling unit - jäähdytyslaite Cool X on erinomainen jäähdytyslaite nestejäähdytteisille kokoonpanoille. Se tuottaa 1 kw:n jäähdytystehon 3 litralla jäähdytysnestettä FastMig X Pipe 7

8 LAITTEISTON KOKOONPANO - OHJELMISTOT WiseFusion Hitsaustoiminto, joka tekee hitsausjäljestä tasaisen laadukkaan kaikissa asennoissa säätelemällä automaattisesti valokaaren pituutta. Se luo ja ylläpitää optimaalista oikosulkuominaiskäyrää pulssi-mig/mag- ja kuumakaarihitsauksessa. WiseRoot+ Tehokas, optimoitu ratkaisu juuren lyhytkaarihitsaukseen. Erinomainen hitsauslaatu kaarijännitteen ja lisäainepisaran siirron ajoituksen hallinnalla. Suurempi nopeus kuin puikko-, TIG- tai MIG/MAG-lyhytkaarihitsauksessa. MatchLog MatchLog sisältää Minilog- ja MatchChannelaktivoinnin WFX-langansyöttölaitteisiin (Minilogia voidaan käyttää vain MXF-syöttölaitteissa). MatchChannel mahdollistaa eri muistikanavan käyttöönoton hitsauksen aikana ja Minilog hitsaustehon muuttamisen samalla muistikanavalla. 8 FastMig X Pipe

9 VAIHTOEHTO - LAITTEET JA OHJELMISTOT FastMig X 350 Power source 350 A / 80 %:n käyttösuhteella. Soveltuu generaattorikäyttöön. FastMig X 350 MV Power source 350 A / 80 %:n käyttösuhteella. Monijännitevirtalähde, jota voidaan käyttää V ja V (+/-10 V) kolmivaiheverkossa. Soveltuu generaattorikäyttöön. WFX 200 P Fe Wire feeder Teräsputkien hitsaukseen 200 mm:n lankakeloilla. Vahva kaksoisseinämärakenteinen muovikotelo ja luotettava DuraTorquelangansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. WFX 200 P Ss Wire feeder Ruostumattomasta teräksestä valmistettujen putkien hitsaukseen 200 mm:n lankakeloilla. Vahva kaksoisseinämärakenteinen muovikotelo ja luotettava DuraTorquelangansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. WFX 300 P Ss Wire feeder Ruostumattomasta teräksestä valmistettujen putkien hitsaukseen 200/300 mm:n lankakeloilla. Kestävä kaksoisseinämärakenteinen muovikotelo ja vahva kaksimoottorinen GT04-langansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus FastMig X Pipe 9

10 TEKNISET TIEDOT FastMig X 450 Power source Tuotekoodi Liitäntäjännite 3~ 50/60 Hz Sulake, hidas Generaattorin vähimmäisteho Kuormitettavuus 60 % ED Kuormitettavuus 100 % ED Tyhjäkäyntijännite (puikko) Tyhjäkäyntijännite, MIG/MAG 400 V, ( %) 35A 35 kva 450 A 350 A U0 = V Uav = 50 V U0 = V Käyttölämpötila C Ulkomitat P x L x K Kotelointiluokka mm IP23S Standardit IEC , IEC , IEC WFX 300 P Fe Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Kuormitettavuus 100 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 520 A 440 A GT04 Euro mm mm mm mm m/min WiseFusion WiseRoot+ MatchLog Pipe Steel pack Fe (25pcs) Pipe Stainless pack Ss (17pcs) Käyttölämpötila C Ulkomitat P x L x K Kotelointiluokka mm IP23S Standardit IEC Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) 20 kg 13.1 kg 300 mm 10 FastMig X Pipe

11 Cool X Cooling unit - jäähdytyslaite Tuotekoodi Käyttöjännite (suojajännite) 400 V % Maksimipaine 0.4 Mpa Ulkomitat P x L x K 570 x 230 x 280 mm Paino (ilman varusteita) 11 kg Kotelointiluokka IP23S Säiliön tilavuus ~3 L EMC-luokka A Jäähdytysteho 1 kw Varastointilämpötila C Käyttölämpötila C FastMig X Pipe 11

12 Kemppi on hitsauksen edelläkävijä. Kehitämme älykkäitä laitteita, hitsaustuotannon hallintaohjelmistoja ja näitä tukevia asiantuntijapalveluja niin vaativiin teollisiin sovelluksiin kuin kuluttajan tarpeisiin. Haluamme tarjota ratkaisuja, joilla asiakkaamme voivat parantaa hitsaustuotantonsa arvoa merkittävästi. Kempin liikevaihto on yli 150 miljoonaa euroa, ja pääkonttorimme sijaitsee Lahdessa. Työllistämme yli 800 hitsausalan asiantuntijaa 17 maassa. Lisäksi partneriverkostomme tarjoaa paikallista asiantuntemusta asiakkaidemme käyttöön yli 60 maassa.
