WAMETA MINIMIG 180 SYNERGIC

Transkriptio

1 WAMETA MINIMIG 180 SYNERGIC

2 Sisällys Käyttöohje 1. Johdanto 1.1. WAMETA MINIMIG 180 SYNERGIC 1.2. Käyttötarkoitus 1.3. Esittely 2. Turvallisuusohjeet 2.1. Huomautus- ja varoitusmerkkien esittely 2.2. Ohjeita laitteen turvalliseen käyttöön Yleiset turvallisuusohjeet Turvallisuusohjeet hitsauskonetta käytettäessä 3. Toimenpiteet ennen käyttöä 3.1. Pakkausmateriaalien poisto ja tuotteen tarkastus 3.2. Liittäminen sähköverkkoon 3.3. Varusteiden asennus 3.4. Lisäainelankakelan asennus 4. Käyttö 4.1. Hitsaustyön aloittaminen 4.2. Täytelankahitsaus 5. Ongelmanratkaisu 6. Huolto 6.1. Yleistä 6.2. Puhtaanapito Langanjohtimen puhdistus Kaasusuuttimen puhdistus Virtalähdeyksikön puhdistus 6.3. Kuluvien osien vaihto 6.4. Langansyöttöyksikön tarkastus 7. Säilytys 7.1. Koneen säilytys 7.2. Lisäainelangan säilytys 8. Tekniset tiedot 9. Takuu 9.1. Takuuehdot

3 Luku 1. Johdanto Tässä käyttöohjeessa annetaan yleisiä ohjeita uuden hitsauskoneesi käytöstä ja kunnossapidosta. Käyttöohjeen tarkoitus ei ole kouluttaa käyttäjästä hitsaajaa, eikä se myöskään ole täydellinen huolto-ohje. Käyttöohje on tarkoitettu viitemateriaaliksi hitsauskoneita käyttäville ja huoltaville ammattitaitoisille henkilöille. Tutustu tähän käyttöohjeeseen ennen kuin käytät tai huollat hitsauskonettasi. Luettuasi tämän käyttöohjeen talleta se kuivaan paikkaan Huomaa! hitsauskoneen lähettyville myöhempää käyttöä varten. Käyttöohjeen täytyy seurata konetta koko sen elinkaaren ajan WAMETA MINIMIG 180 SYNERGIC Wallius WAMETA MINIMIG 180 SYNERGIC -hitsauskone on suunniteltu mahdollisimman helppoa ja vaivatonta hitsaustyöskentelyä varten. Hitsauskoneella voidaan hitsata esimerkiksi tavalliset teräsrakenteet ainevahvuuksien vaihdellessa Käyttötarkoitus Hitsauskone soveltuu 0,5 5,0 mm ainevahvuuksien hitsaamiseen 0,6-1,0 mm:n lisäainelangoilla. Kone on suunniteltu erityisesti seoskaasuilla hitsattavaksi. Koneessa on vakiona varustus 0,6-0,8 mm langoille. Kääntämällä syöttöpyörät ja vaihtamalla virtasuutinta koneella voidaan hitsata 0,6 mm tai 0,8 mm lankaa. (0,8-1,0 mm alumiinilangalle ja 0,9 mm kaasuttomalle täytelangalle lisäainelangoille syöttöpyörät lisävarusteena.) Paksumpi lanka on hinnaltaan edullista ja vähemmän altista syöttöhäiriöille. Toisaalta ohut lanka soveltuu paremmin ohuille aineille. Huomaa! Hitsauskonetta saa käyttää vain hitsaukseen! Hitsauskoneen käyttö muuhun tarkoitukseen on kielletty. Muu käyttö saattaa vahingoittaa laitetta tai olla vaaraksi käyttäjälle.

4 1.3 Esittely 1. Näyttö-ja säätöpaneeli 2. Hitsauslankakelan napa 3. Hitsauspolttimen liitin 4. Maajohdon liitin 5. Pääkytkin 6. Suojakaasun liitin 7. Verkkojohto

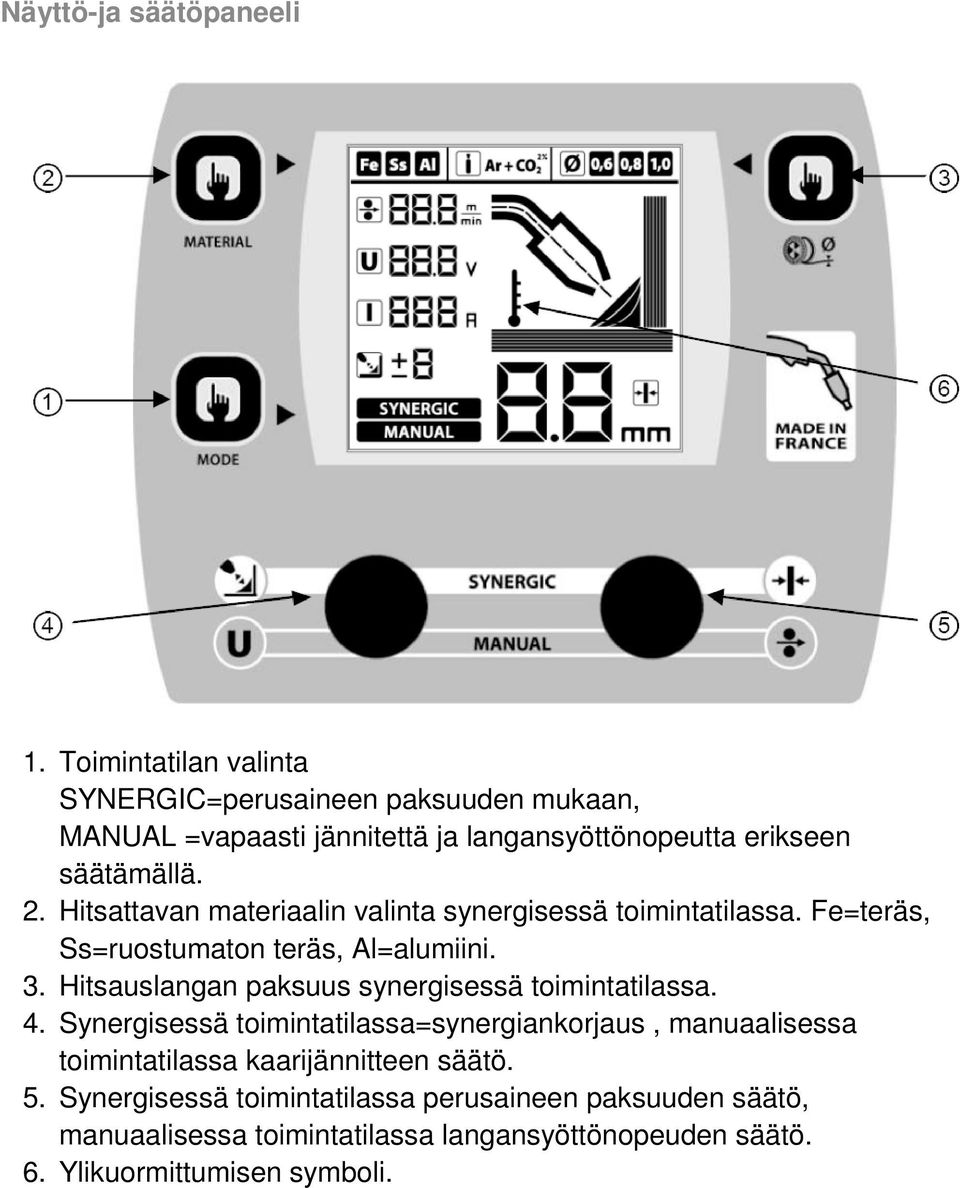

5 Näyttö-ja säätöpaneeli 1. Toimintatilan valinta SYNERGIC=perusaineen paksuuden mukaan, MANUAL =vapaasti jännitettä ja langansyöttönopeutta erikseen säätämällä. 2. Hitsattavan materiaalin valinta synergisessä toimintatilassa. Fe=teräs, Ss=ruostumaton teräs, Al=alumiini. 3. Hitsauslangan paksuus synergisessä toimintatilassa. 4. Synergisessä toimintatilassa=synergiankorjaus, manuaalisessa toimintatilassa kaarijännitteen säätö. 5. Synergisessä toimintatilassa perusaineen paksuuden säätö, manuaalisessa toimintatilassa langansyöttönopeuden säätö. 6. Ylikuormittumisen symboli.

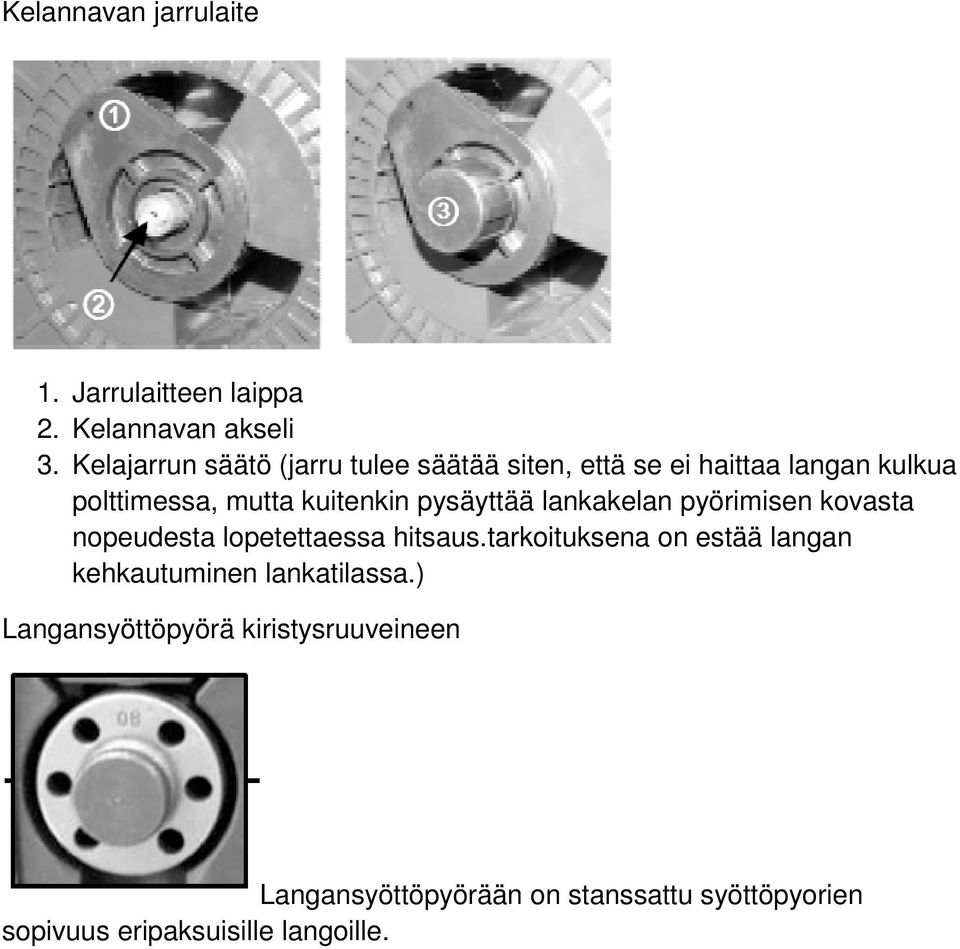

6 Kelannavan jarrulaite 1. Jarrulaitteen laippa 2. Kelannavan akseli 3. Kelajarrun säätö (jarru tulee säätää siten, että se ei haittaa langan kulkua polttimessa, mutta kuitenkin pysäyttää lankakelan pyörimisen kovasta nopeudesta lopetettaessa hitsaus.tarkoituksena on estää langan kehkautuminen lankatilassa.) Langansyöttöpyörä kiristysruuveineen Langansyöttöpyörään on stanssattu syöttöpyorien sopivuus eripaksuisille langoille.

7 Langansyöttölaitteisto Kuvassa merkittynä paininpyörän varren lukitussalpa kiristysruuveineen. paininpyörän puristusta suurennetaan kiertämällä muovista säädintä myötäpäivään, puristusta pienennetään vastaavasti kiertämällä säädintä vastapäivään. Liian suuri puristusvoima irrottaa pinnoitteen langasta ja tärvelee pehmeämmät lankalaadut. Polttimen langansyöttöputken käyttöikää pidentääksesi ja sujuvan hitsaustyön vuoksi aseta mahdollisimman pieni puristus, kuitenkin niin, etteivät pyörät luista lankaa vastaan. Hyvä käytännön mittari on, kun pystyt pysäyttämään langan polttimen päästä puristamalla sitä peukalon ja pikkusormen väliin. Hitsauspolttimen kulutusosat kaula, josta näkyy lankaputki, virtasuuttimen pidin, kaasusuttimen lukitusjousi, virtasuutin ja kaasusuutin.

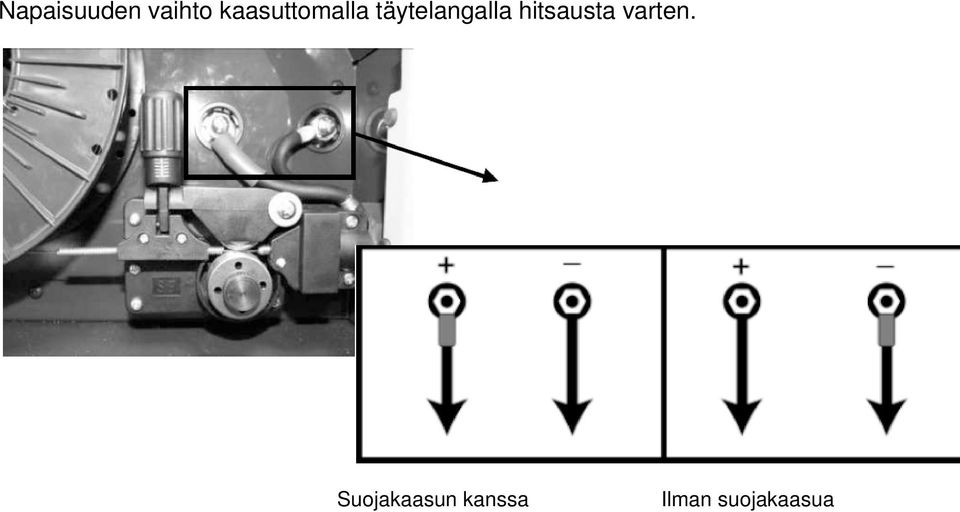

8 Napaisuuden vaihto kaasuttomalla täytelangalla hitsausta varten. Suojakaasun kanssa Ilman suojakaasua

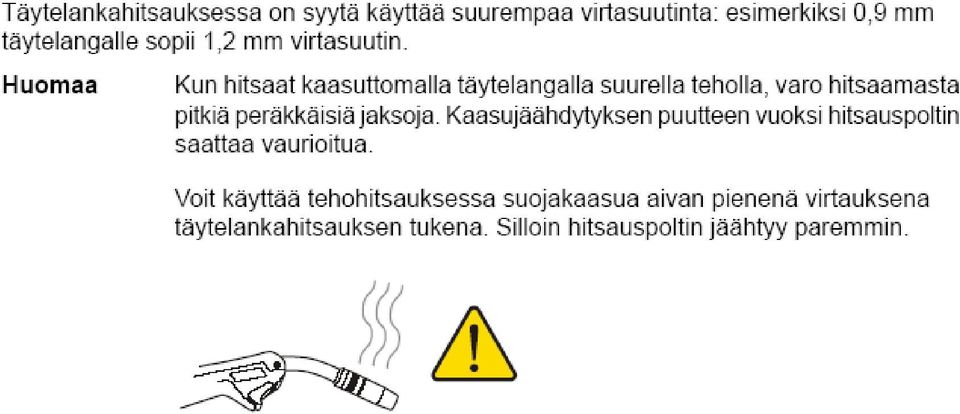

9

10 Käyttö teräslangan kanssa Käyttö alumiinilangan kanssa

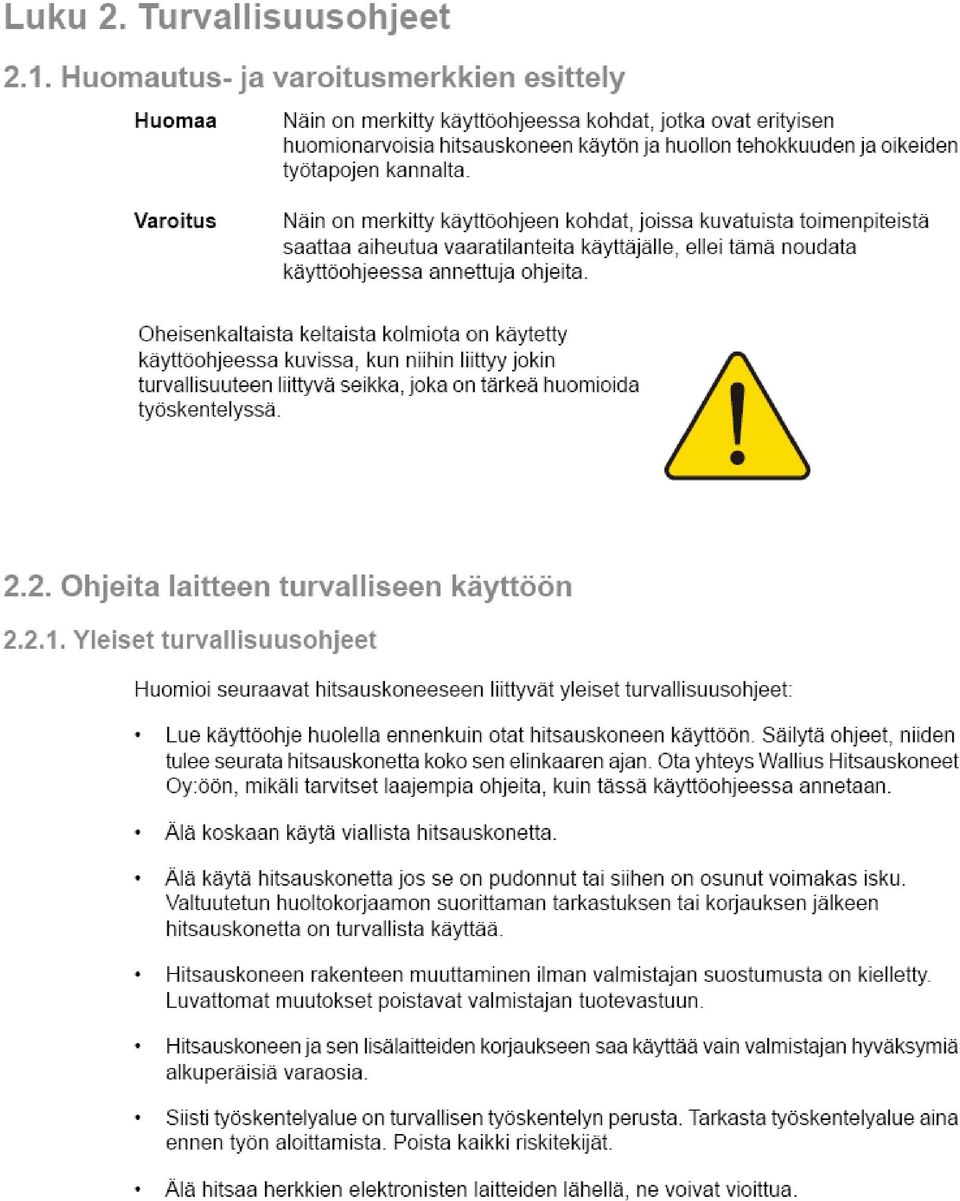

11

12

13

14

15

16

17

18

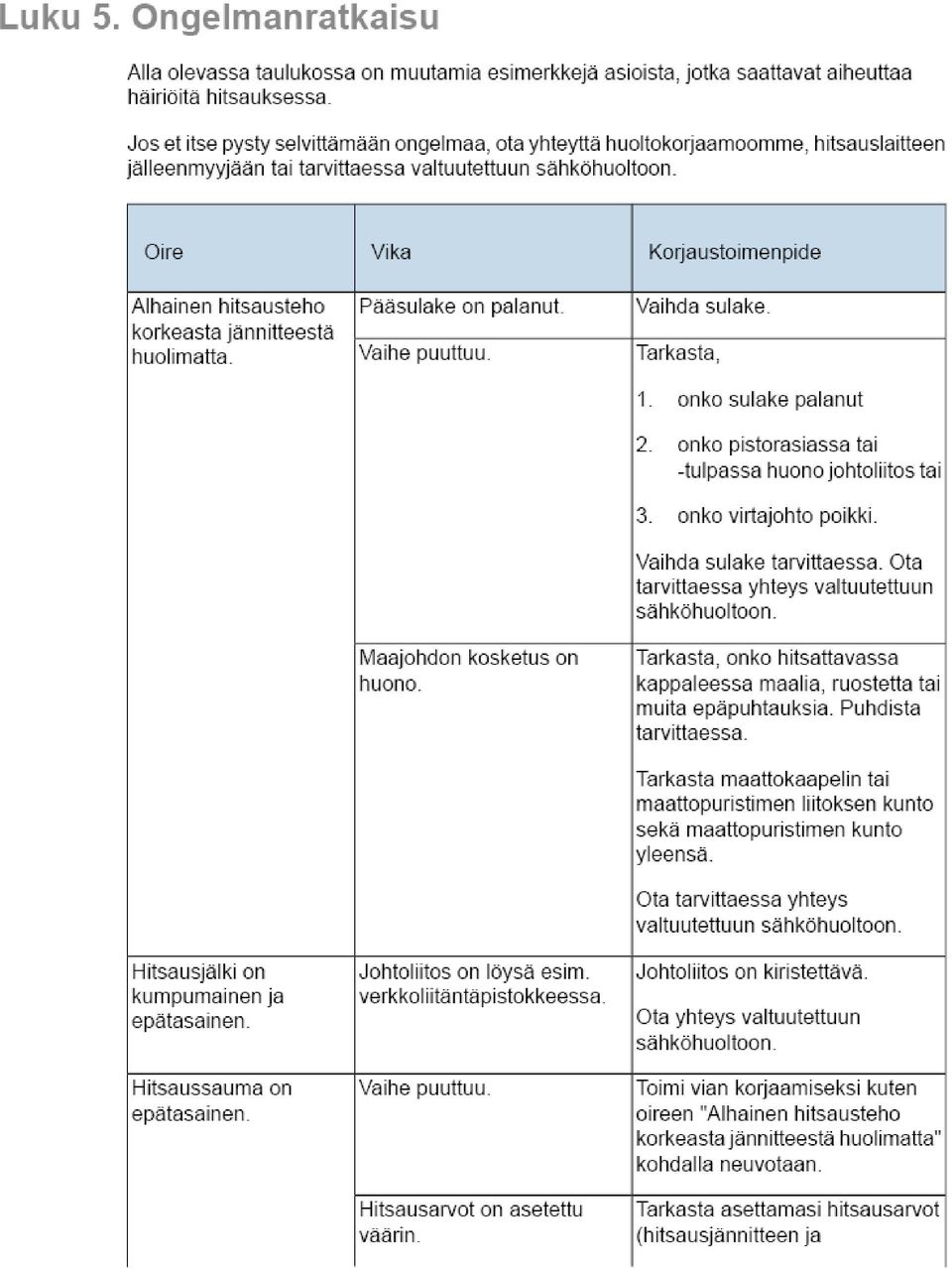

19

20

21

22

23

24

25

26

27

28

29 Tämä tuote on valmistettu pienjännitedirektiivin 2006/95/CE 12/12/2006 sekä CEM 2004/108/CE 15/12/2004 sekä standardien EN (2005) EN (2008) ja EN mukaisesti Ranskassa. CE-merkintä on annettu Wallius Hitsauskoneet Oy, Muurlantie 510, Muurla, puhelin (02) , fax (02) ,
