Talotekniikan perusteet 1

Transkriptio

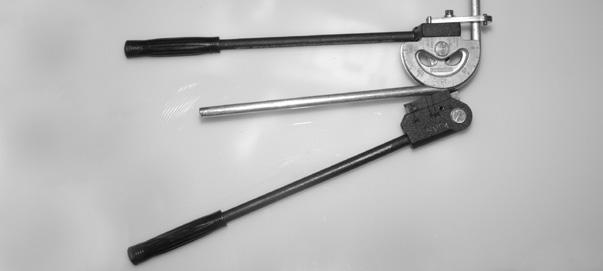

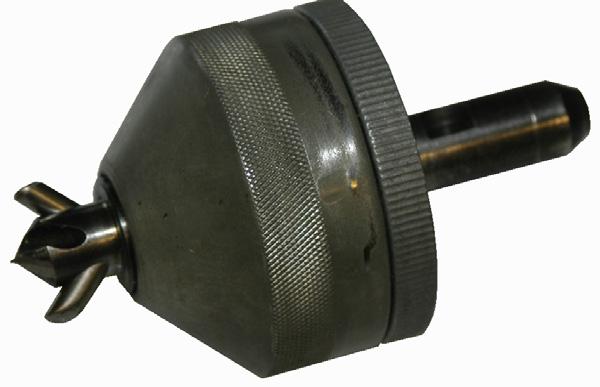

1 Oppilaitos Oppilas Päiväys Osasto Pisteet/numero Koe B sivut Missä käytetään kovaa suoraa kupariputkea ja missä hehkutettua putkea? Kovia suoria putkia käytetään sekä isoissa näkyville tai rakenteisiin asennettavissa runkoputkistoissa sekä pienemmissä kaluste- ja kytkentäjohdoissa. Pehmeitä hehkutettuja putkia asennetaan yleensä rakenteiden sisään, koteloihin ja kattojen alaslaskuihin. Betonija kivirakenteisiin sijoitettavat kieppiputket ovat muovipinnoitettuja. 2 Nimeä osat täydellisesti ja laita niihin myös jokin putkikoko. F on puserrus T-liitin tai vain 12. G on suora puserrusliitin H on kulmaliitin 15 ½ ulkokiertein. I on jatkoliitin 15 ½ ulkokiertein. Osissa voi olla myös sisäkierteet. 11p 3 Mitä kupariputken hehkutuksessa tapahtuu ja miten hehkutus pitää tehdä? Hehkutettaessa kupari pehmenee, sen raekoko kasvaa. Kuumennus on tehtävä nopeasti, ettei raekoko kasva liikaa tai epätasaisesti. Mikä on sopiva hehkutuslämpötila ja minkä värinen putki silloin on? Sopiva kuumennuslämpötila on C, jolloin putki on väriltään tummanpunainen. 4 Mitä kupariputken taivutuksessa tapahtuu? 2p Putki taipuu samalla tavalla kuin teräsputki. Ulkotaive venyy ja sisätaive supistuu. Miksi jokaiselle putkikoolle on oma taivutin? Jokaisella putkikoolla on oma lestinsä ja luistinsa. Ne ovat tarkalleen putken kokoisia. Kun luisti liukuu putken pintaa pitkin, on taivutuskohdassa tarkalleen putken kokoinen aukko. 5 Vieressä on osakuva laitteesta. Mitä sillä tehdää ja miten? Sillä tehdään kupariputken haaroituksia. Osalla porataan putken kylkeen reiän siten, että muovaintapit ovat sisällä. Muovaintapit käännetään kuvan osoittamaan asentoon ja kone työntää käydessään pyörivän osan ulos, jolloin kaulustus muotoutuu. 6 Mikä cu-putken liitin on viereisessä kuvassa? 2p Puserrusliitin Miksi liittimet ovat käteviä esim. remonteissa? 2p Ne ovat käteviä myös korjaustöissä varsinkin silloin, kun juottamisesta aiheutuu tulipalon vaara. Mihin liittimen saa ainoastaan asentaa ja miksi? Liittimen saa asentaa vain näkyville, koska se voi lämpölaajenemisen johdosta ruveta vuotamaan. 41p/ 1

2 7 Mitä viereisessä kuvassa huomioidaan ja miksi? Lämpölaajeneminen Pituuden muutokset johtuvat lämpötilan muutoksista. Putken on voitava laajeta vapaasti, ettei asennus rikkoudu. 3p 8 Millaisten putkien asennuksessa ja miksi käytetään Wirsbo-suojaputkia? Muoviputkien asennuksessa. Suojaputket voidaan asentaa vesitiiviinä hanakulmarasian liitosta myöten. Näin mahdollinen vuotovesi on johdettavissa näkyviin, pois vahinkoja aiheuttamasta. (RakMK C2). Suojaputki mahdollistaa vaurioituneen virtausputken vaihdon. 9 Lisää puuttuvat sanat. Q&E-liittimen asentaminen Katkaise putken pää suoraan.. Putken pään on oltava kuiva... jotta rengas pysyy paikallaan laajennuksen aikana. Valitse oikeankokoinen PEX-rengas ja tarkista, että työkalussa on oikeankokoinen... Tarkista, että asennettava liitin on valmiina esillä. Työnnä rengas putken ympärille niin, että rengas on n... Levitä työkalun varret täysin auki ja työnnä laajennuskärki.. mm putken pään yli. Purista varret hitaasti yhteen. Levitä varret nopeasti täysin auki ja vedä samalla työkalua hieman takaisin niin, että lohkot irtoavat putken sisäpinnasta työkalua samalla hieman kiertäen. Työnnä laajennuskärkiä... ja purista varret taas hitaasti kiinni. Toista laajennusvaiheet, kunnes kärkien suora osa on kokonaan... varsien ollessa auki. Avaa varret, poista työkalu ja työnnä putken pää... liittimen tukiholkin ympärille pohjaan asti. Pidä putki paikallaan... sekuntia, jotta se ehtii kutistua kiinni liittimeen. Liitos voidaan koeponnistaa 30 minuutin kuluttua (max. koepaine 15 bar). Lisää puuttuvat sanat. Q&E-liittimen asentaminen Katkaise putken pää suoraan putkileikkurilla. Putken pään on oltava kuiva ja rasvaton, jotta rengas pysyy paikallaan laajennuksen aikana. Valitse oikeankokoinen PEX-rengas ja tarkista, että työkalussa on oikeankokoinen laajennuspää. Tarkista, että asennettava liitin on valmiina esillä. Työnnä rengas putken ympärille niin, että rengas menee n. 1 mm putken pään yli. Levitä työkalun varret täysin auki ja työnnä laajennuskärki putken päähän. Purista varret hitaasti yhteen. Levitä varret nopeasti täysin auki ja vedä samalla työkalua hieman takaisin niin, että lohkot irtoavat putken sisäpinnasta työkalua samalla hieman kiertäen. Työnnä laajennuskärkiä syvemmälle ja purista varret taas hitaasti kiinni. Toista laajennusvaiheet, kunnes kärkien suora osa on kokonaan putken sisällä varsien ollessa auki. Avaa varret, poista työkalu ja työnnä putken pää viipymättä liittimen tukiholkin ympärille pohjaan asti. Pidä putki paikallaan 3 sekuntia, jotta se ehtii kutistua kiinni liittimeen. Liitos voidaan koeponnistaa 30 minuutin kuluttua (max. koepaine 15 bar). Miten suoritetaan muoviputkijärjestelmän painekoe pääpiirteissään? Ennen järjestelmän käyttöönottoa, putkien ollessa näkyvissä, suoritetaan putkistolle painekoe. Sen kesto on minimissään 2 tuntia. Koepaine on esim. PN 6 putkelle 0,6 MPa. Putken kyljestä löytyy sen paineluokka. Painekokeen alussa paine laskee hieman, koska putki lämpölaajenee. Tämän jälkeen paine vakiintuu. Tarkista liittimien mahdolliset vuodot silmämääräisesti ja kiristä liitintä tarvittaessa. Painekokeesta laaditaan pöytäkirja. Mitä järjestelmässä koeponnistetaan? 2p Varmista painekoetta tehdessäsi, että koepainat vain tarpeelliset putket ja laitteet, etkä esim. koeponnista kattilaa pilalle. 10 Millainen ominaisuus on Uponor db -kerrostaloviemärillä ja miksi? Raaka-aineeseen lisätään tiettyjä raskaita mineraaleja. Näin saadaan db-viemäri putkien ja -osien äänitekniset ominaisuudet entistä paremmiksi. Uponor db -viemärien massiivisuuden ja ääntä vaimentavan materiaalin vuoksi ne soveltuvat erityi sesti kerrostalojen kytkentä- ja kokoojaviemäreiksi ääniteknisesti vaativissa kohteissa. 2 27p/

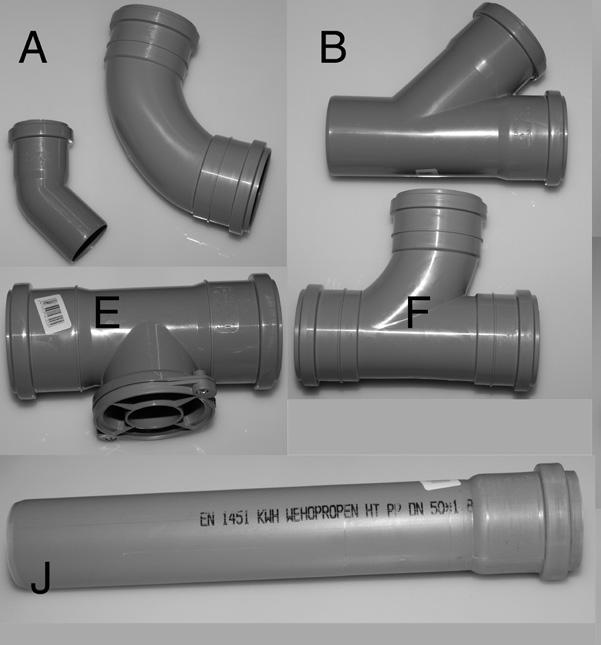

3 11 Nimeä viereisen kuvan osat. A Kulmayhteessä on muhvi vain toisessa päässä. Muhvikulmassa on muhvit molemmissa päissä, muuten kuten kulmayhde. B Haara E Puhdistusyhde F Muhvihaara J Suora muhvillinen putki 12 Miten supistusyhde asennetaan putkistoon ja miksi näin? Supistusyhteen asentaminen tehdään niin, että erikokoisten viemäreiden yläpinnat ovat samalla tasolla ja laajennus tulee alapuolelle. Näin estetään mahdollinen takaisinvirtaus. 13 Mikä laite on viereisessä kuvassa? 2p. Milloin sitä voi käyttää luvan kanssa? 2p Alipaineventtiiliä voidaan käyttää silloin, kun kiinteistössä on yksi katon läpäisevä tuuletusviemäri. Alipaineventtiili asennetaan ullakkotilaan jäätymättömästi ja sillä voidaan korvata muita tuuletusviemäreitä. 14 Viereisessä kuvassa on muhvittoman valurautaviemärin liitos. Millainen se on ja miten siitä saadaan tiivis? Valurautaiset putket ja osat liitetään peräkkäin erikoisliittimen avulla. Liitin on putken ympärille tuleva kiristyspanta (rst) ja sen sisällä on kumitiiviste. Jokaisessa liitoksessa tiivistävä kumi katkaisee samalla äänen etenemisen. Mitä sanotaan osien kannakoinnista? 2p Jokainen osa on kannakoitava. 15 Ecoflex on kiinteistön ulkopuolinen paineputki. Kerro pelkistäen, millainen putki on kyseessä. Se on eristetty muoviputkijärjestelmä kylmän ja lämpimän käyttöveden ja lämmön siirtoon. Ecoflex voidaan asentaa suoraan kiepiltä kaivantoon jopa 200 metrin pituisena täysin ilman liitoksia. 16 Missä käytetään Uponyl-paineputkia? Uponyl-putkisto on tarkoitettu maahan asennettaviksi vesijohdoiksi ja paineviemäreiksi. PN 10 -putkia käytetään myös viettoviemäreinä silloin, kun vaadittu putkiluokka on E 16. 3p 17 Mitä pelkistäen voidaan sanoa siitä, kun kanavilla joudutaan läpäisemään rakenteiden höyrysulkuja? Kanavan lävistyskohta tiivistetään höyrysulun tiivistyslaipalla ehjää sulkua vastaavaksi. 2p 18 WC-laite kiinnitetään ruuveilla, mutta milloin kiinnitys on tehtävä erilaisin liimoin tai silikonein? WC-laite voidaan kiinnittää myös silikonilla. Jos WC-tilassa on lattialämmitys, tee putkitukseen tai sähkökaapeliin WC:n alle jo asennusvaiheessa vapaa tila porauksia varten. Muussa tapauksessa käytä esim. silikonia. 33p/ 3

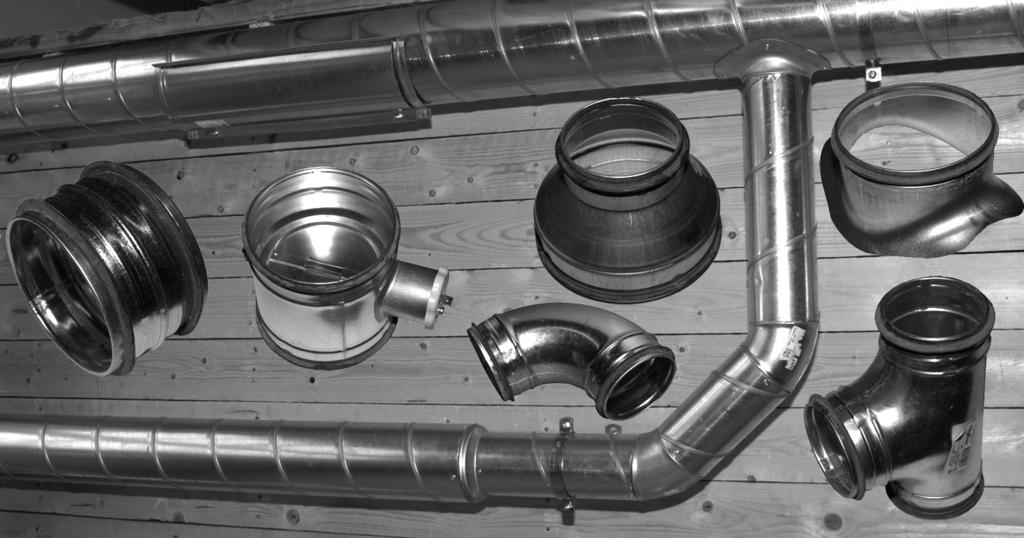

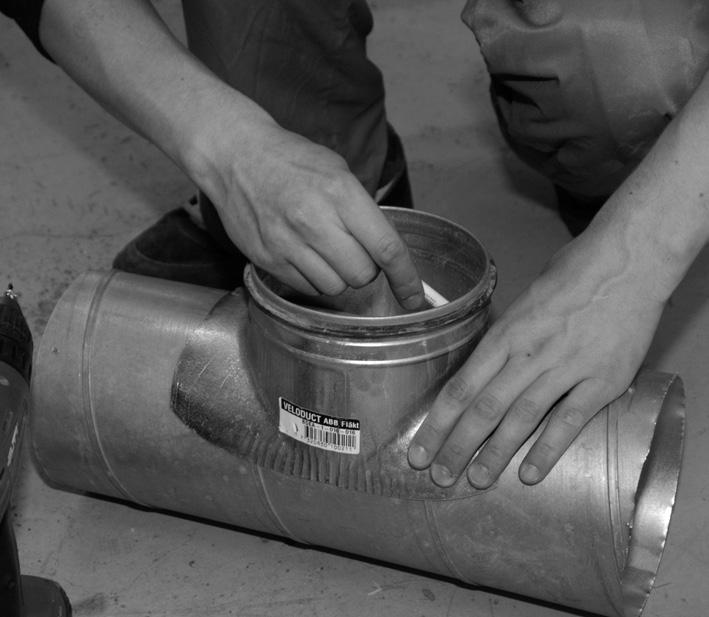

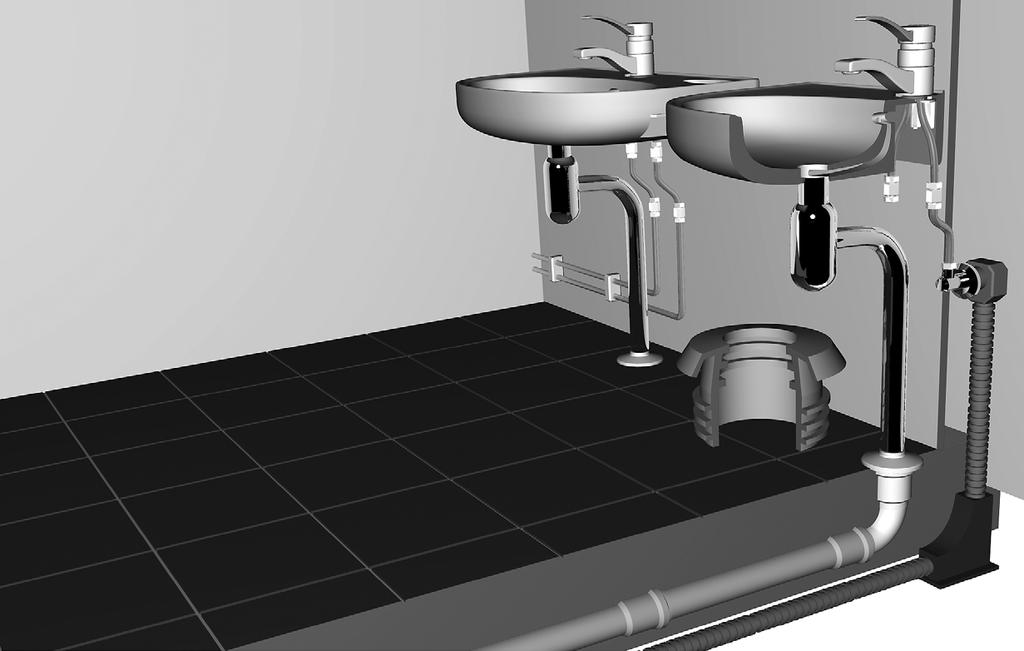

4 19 Nimeä kuvan osat ja kerro lyhyesti niiden käytöstä. 1 T-yhdettä käytetään kanavien haaroitukseen. Lähtökaulus korvaa T-yhteen. Valmiista kanavasta voidaan ottaa haaroitus lähtökauluksen avulla. Muuntoyhdettä l. supistusyhdettä käytetään kanaviston supistuksiin ja laajennuksiin. Kulmayhdettä käytetään suunna muutoksiin. Jatkoyhdettä käytetään kanavien jatkamiseen. Säätöpellin avulla voidaan kanavan eri haarojen ilmavirtausta säätää. Puhdistusluukun kautta koko kanavisto voidaan tarvittaessa puhdistaa. 20 Kerro kuvien työvaiheet ja kaikki työvaiheet niiden väliltä. Lähtökauluksen avulla piirretään kanavan kylkeen aukon koko. Puukon avulla voidaan tehdä alkureikä peltisaksia varten. Tiivistysmassan laitto lähtökaulukseen sekä kauluksen niittaus. Niitit 1 ja 2 niitataan ensin. Niittejä tulee 6 kappaletta. 21 Nimeä kirjainmerkinnät. 9p A Pintaan asennettu putkitus B Asennusputki ja sen sisällä oleva muovivesijohto C Pullovesilukko D Sulullinen puserrusliitin E Taivutuskulma F Hanakulmarasia H Hana I Pesualtaan ylivuotoaukko 27p/ 4 G Puserruskulmaliitin

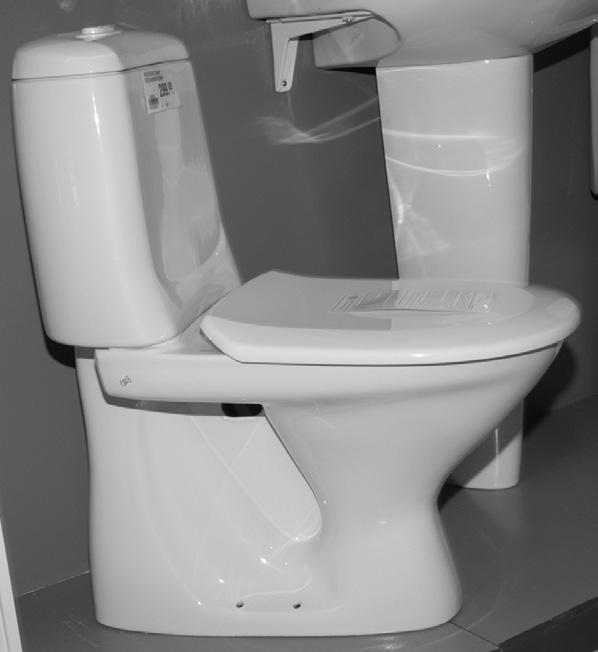

5 22 Mikä laite on viereisessä kuvassa? 2p WC-laite Mistä materiaaleista sitä valmistetaan? 2p Se on yleensä saniteettiposliinia ja se on hauras sekä kallis. Erittäin kovaan käyttöön tarkoitettu WC-laite voidaan valmistaa ruostumattomasta teräksestä. 23 Lisää puuttuva teksti. 1 poistoletkun pysyvä kiinnitys 2 tiivistys esim. letkupitimellä 3 kaivoon päin kallistettu kaukalomainen ja edestä avoin vedeneristys 4 seinämän aukko, joka mahdollistaa vuotoveden pääsyn kaivoon 5 kuivakaivo 5p 24 Mikä laite on viereisessä kuvassa ja mitä sillä saadaan aikaan? Kastelupostin avulla kiinteistön ulkopuolelle saadaan vesipisteitä auton pesuun ja puutarhan kasteluun. Miksi vaakaputki on kuvan mukaan kalteva? 2p Putki tyhjenee vedestä eikä jäädy. Yhteensä 15p/ 143p/ 5
