1 Oppilaitos Oppilas Koe C sivut Päiväys Osasto Pisteet/numero 1 Millaisessa asennuksessa käytetään valkoiseksi maalattuja tai kromattuja kupariputkia? Pinta-asennuksessa 2 Nimeä osat täydellisesti ja laita niihin myös jokin putkikoko. J on hanajatko R ½ x 15, kierrekoko x pituus. K on messinkinen kulma R ½ s/s. L on messinkinen T-yhde. Merkitään aikaisemmin opitulla tavalla. M on kaksoisnippa. N on messinkimuhvi. O on kupariputken nippa, joka juotetaan kupariputken päähän. Koko on esim. Cu 18 ½. P on hanakulma. Esim. 12 ½. 15p 3 Mitä viereisessä kuvassa tehdään ja miksi? Laajennetaan putken päätä. Putkien liitokset voidaan tehdä myös juottamalla ilman tehdasvalmisteisia osia. 4 Millainen on jousella tehty kupariputken taive? Mitä taivutus putkelta edellyttää? Taive ei ole kovin kaunis ja sen säde vaihtelee. Taivutusta varten putki hehkutetaan kyllin pitkältä matkalta ja jousi kiristetään päistään putken päälle. Miten taive tehdään? Taive tehdään n. 5 valmista taivetta suuremmaksi. Kun taive, jossa jousi on paikallaan, oikaistaan haluttuun astelukuun, taipeen mahdollinen soikeus poistuu ja taipeen poikkipinnasta tulee pyöreä. 5p 5 Mitä laitetta käytettäessä pitää muista aina välillä tehdä? Miksi näin? Muovaintappien voitelu. Tapit voidellaan aina kahden tai kolmen kaulustuskerran jälkeen. Voitelu jäähdyttää tappeja ja pienentää kitkaa. Voitelun jälkeen tapit kierretään kärjen rungon sisään. 6 Millainen työlämpötila on pehmeäjuotossa? Työskentelylämpötila on C. Millä liitos kuumennetaan? Kuumentamisessa käytetään usein sähköistä juottokuumenninta, mutta siihen sopii myös nestekaasupoltin. Mitä haittaa on sauman ylikuumenemisesta? Jos sauma ylikuumenee, juoksute palaa, eikä juote kiinnity saumaan. 7 Millainen on cu-putken pään oltava puserrusliitoksen teossa? Putken pään on oltava naarmuton, pyöreä, jäysteetön ja mieluiten hehkuttamaton. 8 Miksi asennuksessa on hyvä käyttää suojaputken taivutustukea? Suojaputkessa olevien vesi- ja lämpöjohtojen taivutustuki varmistaa oikean taivutussäteen ja putken vaihdettavuuden. 40p/ 1

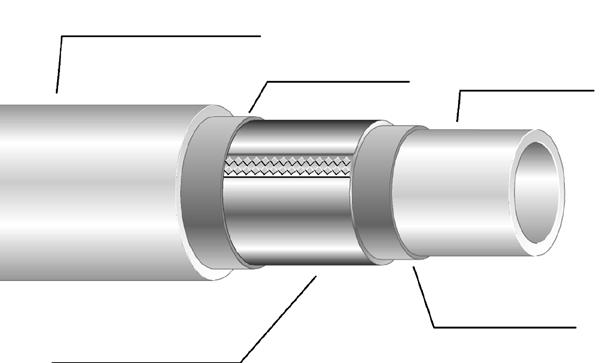

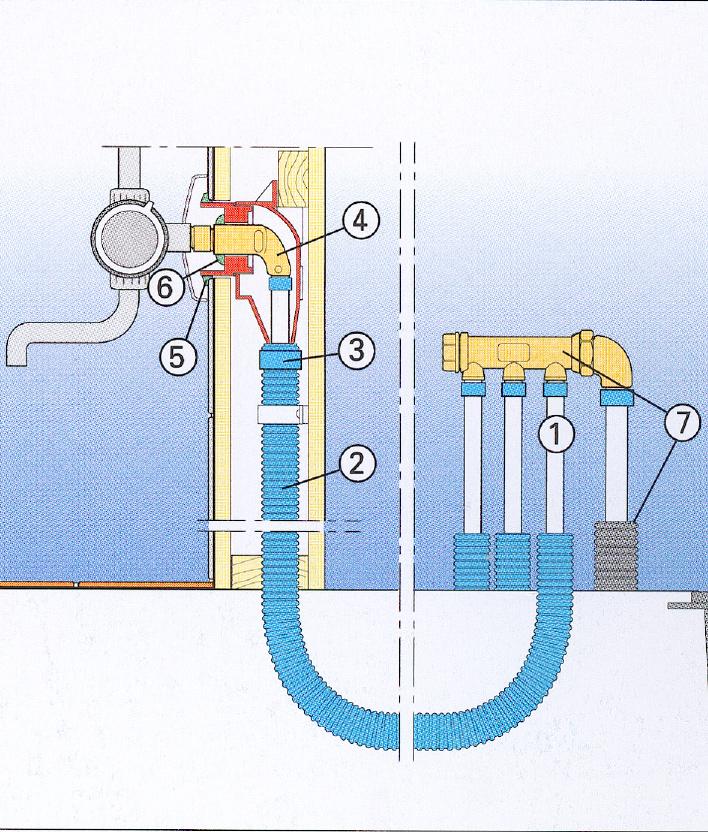

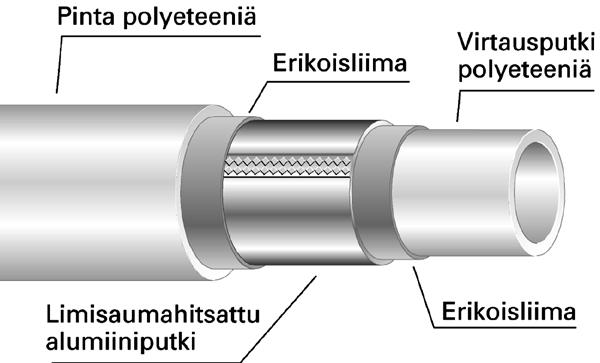

2 9 Viereisessä kuvassa on Unipipe-komposiittiputki. Laita nimet viiteviivoille. Millainen putki on kyseessä? Alumiiniputken molemmin puolin on muoviputket. Mitä alumiinivaippa saa aikaan? Kerro kolme asiaa? Alumiinikerros saa aikaan muotoon taivutuksen pysyvyyden, happidiffuusiotiiviyden ja paineenkeston. Mitä muovikerrokset saavat aikaan? Sisäpuolisella PE-muovilla saadaan aikaan hygieenisyys, elastisuus ja korroosionkestävyys. Ulkopuolinen PE-muovi antaa putkelle iskusitkeyden, UV-säteilyn keston ja valmiin pinnan. 15p 10 Millä nimellä viereistä putkitusta voidaan kutsua? Se on alajakoinen järjestelmä Nimeä numeroidut osat. 7p 1. Virtausputki 2. Suojaputki 3. Vesitiivis suojaputken ja hanakulmarasian liitos 4. Kalusteliitin 5. Seinän ja hanakulmarasian välit tiivistetty elastisella kitillä 6. Kalusteliittimen ja hanakulmarasian väli tiivistetty elastisella kitillä 7. Jakotukit ja suojaputkien avoimet päät lattiakaivollisessa tilassa 9p 11 Mikä patteriputkitusjärjestelmä on viereisessä kuvassa? 1-putkijärjestelmä Mitä erikoista on järjestelmässä? Radiaattorit on kytketty sarjaan. Lämmityksen kiertovedestä noin 25 % ohjataan kyseessä olevan radiaattorin kautta ja noin 75 % ohittaa ko. radiaattorin. 12 Kerro Uponor HTP-viemärin käsittelystä, kuljetuksesta ja varastoinnista 6 kohtaa. Putkia ei saa vetää maata pitkin, heitellä, kolhia tai päästää hankautumaan teräviä reunoja vasten. Kuorman purkaminen kippaamalla on kielletty. Pitkäaikaisessa varastoinnissa on putket suojattava auringonvalolta. Muhvilliset putket varastoidaan niin, ettei muhviin kohdistu kuormitusta (muhvit salkojen ulkopuolelle). Putkiin ei saa varastoinnissa kohdistua pitkäaikaista taipumaa ja putkipinon enimmäiskorkeus on 2,2 metriä. Päällekkäin olevat putkiniput on pinottava niin, että puukehikot ovat kohdakkain. Alle -15 C:een lämpötiloissa on käsittelyssä noudatettava erityistä huolellisuutta alentuneen iskunkestävyyden vuoksi. Alle -20 C:een lämpötiloissa ei suositella käsittelyä tai asennusta lainkaan. 2 3/

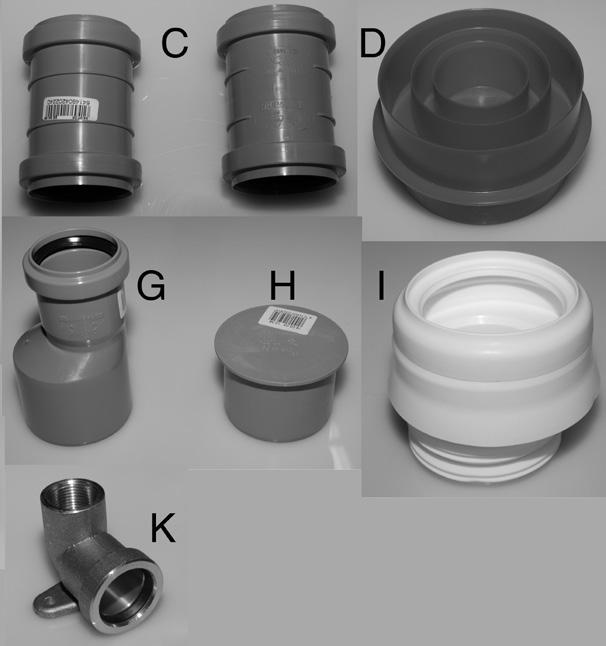

3 13 Nimeä viereiset osat. C Kaksoismuhvissa on rajoitin sisällä keskellä osaa. Pistoyhde on saman näköinen, mutta ilman rajoitinta. D Tulppa G Supistusyhde H Tulppa I Upovieser-WC-mansetti K Viemäröintiyhde V32-R¾ 7p 14 Miten tuuletusviemäri liitetään vaakaviemäriin? Se liitetään ennen viimeistä viemäripistettä. Tällä tavalla estetään jätteen kerrostuminen tuuletusviemä rin kuivaan haaraan. Lisäksi on suositeltavaa kytkeä tuuletusviemäri vaakaviemärin keskilinjan yläpuolelle. 15 Miten voidaan toteuttaa viemäreiden ääni- ja paloteknistä suojausta? Kerro 3 esimerkkiä. Rakenteellinen suojaus voi olla kiviaineinen tai levyrakenteinen kotelo, pystyhormi. Saumat muihin rakenteisiin ja läpiviennit tulee tiivistää ilmatiiviiksi joustavalla massalla. Kiviaineinen seinä pinnoitetaan tasoitteella tai rappauksella. Pystyviemärin ääni- ja palotekninen suojaus voidaan toteuttaa myös verhoilemalla pystyviemäri ääni- ja paloeristysvillalla rakenteellisen suojauksen lisäksi. Ääni- ja paloeristysvilla sidotaan sinkityllä teräslangalla tai ompelemalla verkko sinkityllä teräslangalla valmistajan ohjeiden mukaisesti. Oleellista on, että eristykseen ei jää aukkoja tai rakoja ja että eristys pysyy paikallaan viemärin mahdollisesta lämpöliikkeestä huolimatta. 16 Nimeä viereiset osat. 20p/ 3

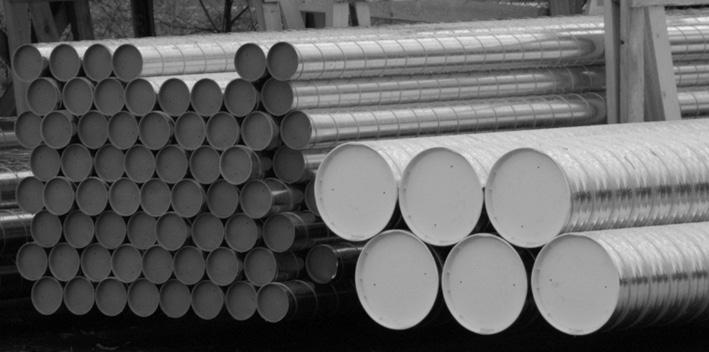

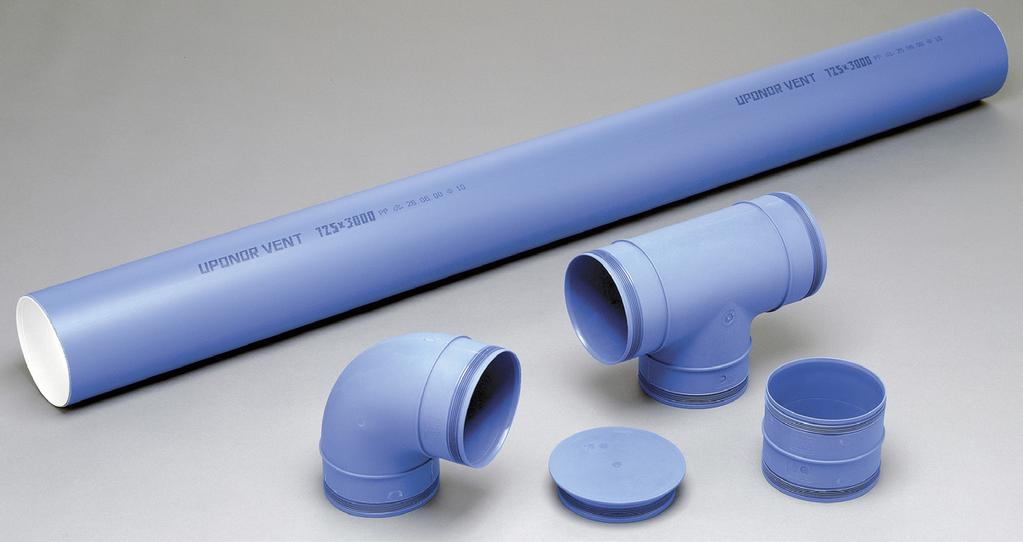

4 17 Ecoflex-putkesta on olemassa monta eri mallia, joilla on erilaisia ominaisuuksia. Kerro 3 ominaisuutta. Putkessa voi olla eristys ja itsesäätyvä lämpökaapeli. Putki voi olla lämpöjohtokäyttöön suunniteltu yhdellä tai kahdella virtausputkella varustettu putkisto. 18 Missä käytetään Upoten PEH- ja PELM siniraita -paineputkia? Kerro 3 tapausta. Putkia käytetään maahan tai veteen asen nettuina käyttövesiputkina, paineviemäreinä, viettoviemäreinä, vanhojen putkien saneeraamisessa sujuttamalla sekä kenttien lämmitys- ja jäähdytysputkistona. 19 Millaisia iv-kanavia on viereisessä kuvassa? Miten ja mistä kanava on valmistettu? Kuvassa on kierresaumattua kanavaa. Se on sinkitystä teräslevynauhasta saumattu putki. Kanavan pituus on 6 m. Mitä päiden tulppauksella varmistetaan? Kanavat toimitetaan työmaalle päät tulpattuina. Näin voidaan asentaa mahdollisimman puhtaita kanavia. 20 Vieressä on muovinen Uponor Vent -ilmanvaihtojärjestelmä. Nimeä kuvan osat. Käyrä, T-kappale, tulppa, jatkoliitin ja kanava Missä lämpötilassa asennusta ei enää suositella? Kanaviston asentamista ei suositella tehtäväksi alle -15 C lämpötilassa. 7p 21 Lisää puuttuvat sanat. Uponor Vent-kanavan kannakoinnissa käytetään... tarkoitettuja kannakkeita, jotka eivät vahingoita kanavaa. Kannakkeen sisäreunan pitää olla... Vaakasuuntaisessa kanavistossa kannakeväli on enintään.. mm. Kannakkeet sijoitetaan niin, että jokaisen... välittömässä läheisyydessä on kannake. Pystysuuntaiset kanaviston osat on kannakoitava niin, että ne eivät roiku... varassa. Myös venttiilien... on kannakoitava hyvin, jotta ne eivät liiku venttiiliä asennettaessa tai kanavaa/venttiiliä puhdistettaessa. Lisää puuttuvat sanat. Uponor Vent-kanavan kannakoinnissa käytetään muoviputkille tarkoitettuja kannakkeita, jotka eivät vahingoita kanavaa. Kannakkeen sisäreunan pitää olla pyöristetty. Vaakasuuntaisessa kanavistossa kannakeväli on enintään 1500 mm. Kannakkeet sijoitetaan niin, että jokaisen liitoksen/osan välittömässä läheisyydessä on kannake. Pystysuuntaiset kanaviston osat on kannakoitava niin, että ne eivät roiku muhviliitoksen varassa. Myös venttiilien alastulokanavat on kannakoitava hyvin, jotta ne eivät liiku venttiiliä asennettaessa tai kanavaa/venttiiliä puhdistettaessa. 4 25p/

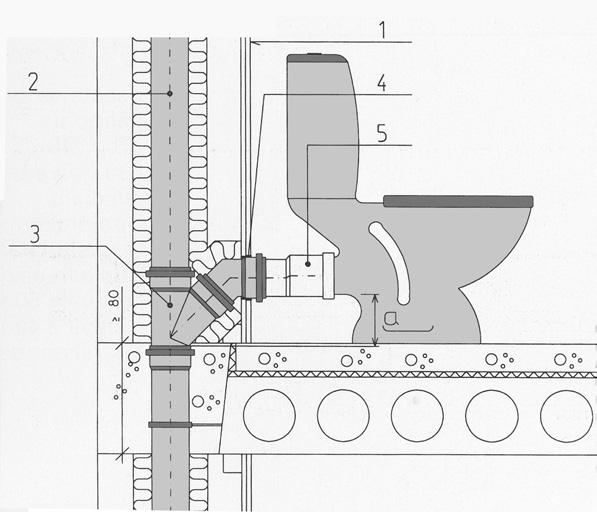

5 22 Mitä LVI-alalla sanotaan kalustukseksi? Kalustus on putkiasennuksen viimeisimpiä työvaihei ta kun rakennuksen sisäpuoli alkaa olla valmis. Kalustuksessa asennetaan paikalleen pesualtaat, sekoittajat, WC-laitteet, suihkut jne. Mitä kalustetutuille laitteille täytyy vielä kuitenkin tehdä? Koska rakentaminen vielä kuitenkin jatkuu, on kalusteet hyvä suojata. Esim. pesualtaan pakkauslaatikosta voidaan leikata osia pois ja työntää laatikko asennetun altaan suojaksi, siihen kiinni teipattuna Vieressä on WC-laitteen kytkentä. Mitä muuta kuvassa näkyy? Kuvassa näkyy myös ääni- ja palosuojaus. Lisää kuvaan puuttuvat mitat. 25 Kuvassa on kaksi pyykinpesukoneen viemäröintiä. Toinen kone on kytketty viemäriin lattiakaivon kautta. Miten oikeanpuolinen kone on viemäröity ja miksi näin? Kone on kytketty viemäriin ilman lattiakaivoa, koska ylhäällä olevassa suppilossa on vesilukko. Yhteensä 18p/ 139p/ 5
