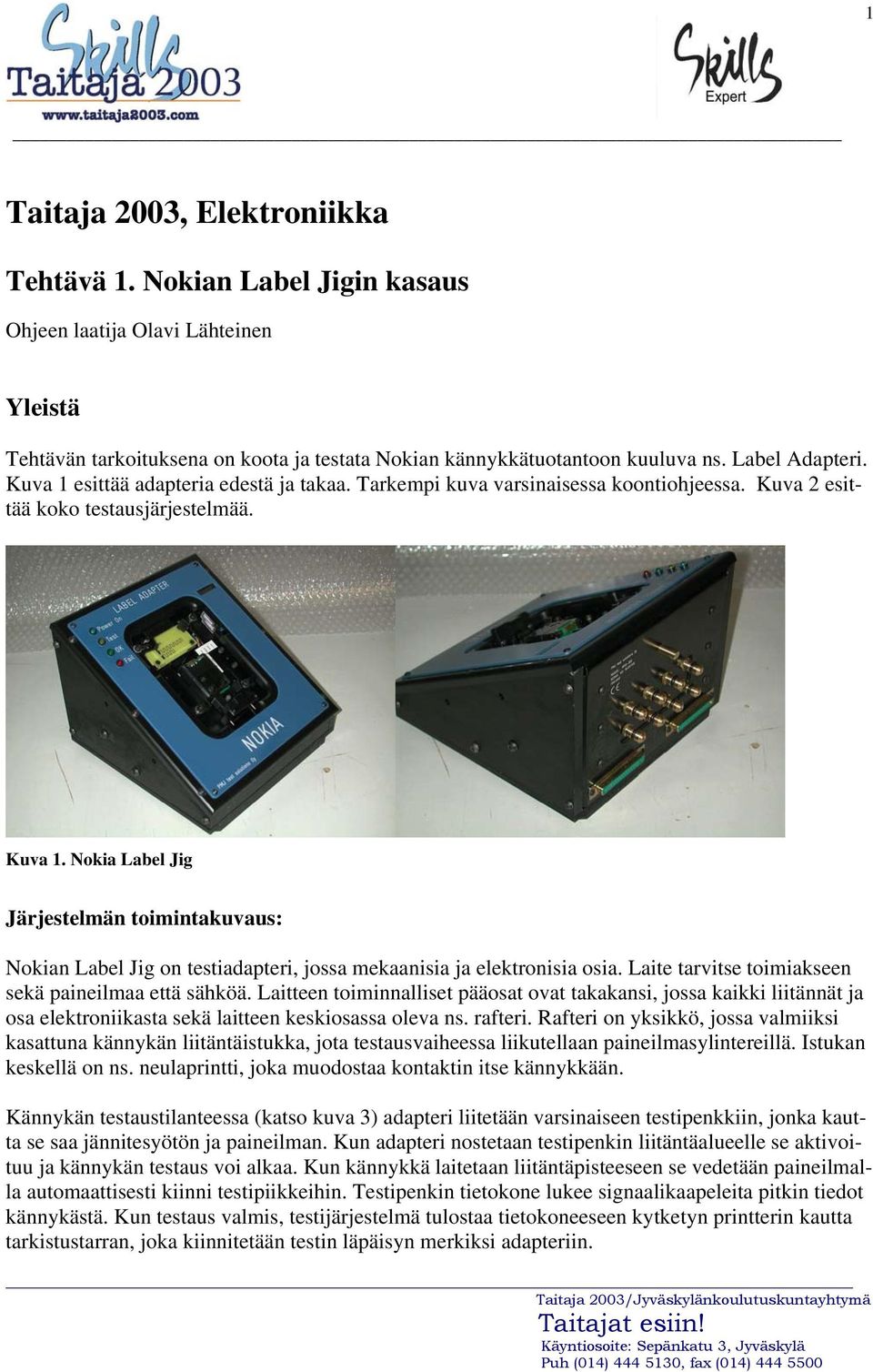

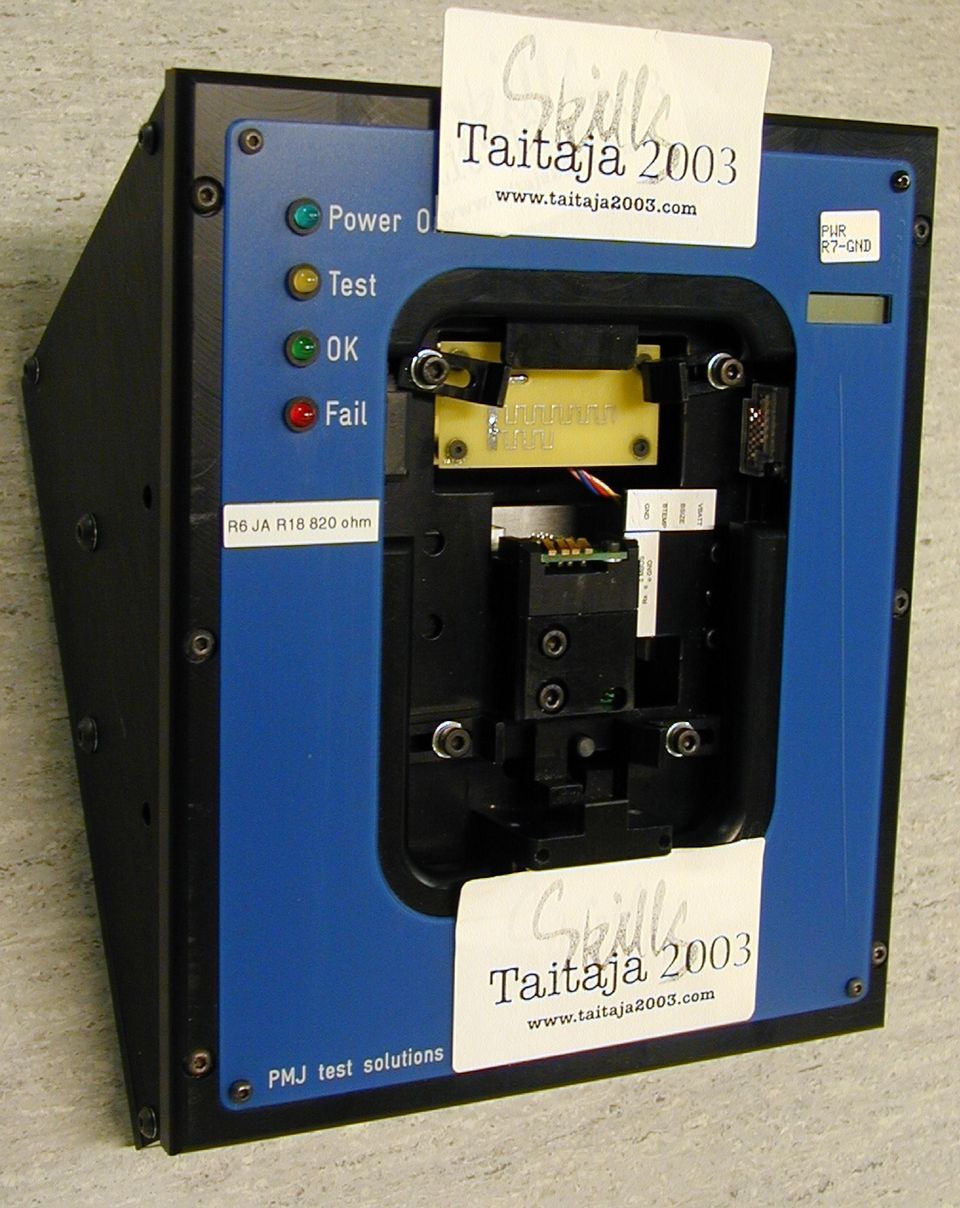

1 1 Taitaja 2003, Elektroniikka Tehtävä 1. Nokian Label Jigin kasaus Ohjeen laatija Olavi Lähteinen Yleistä Tehtävän tarkoituksena on koota ja testata Nokian kännykkätuotantoon kuuluva ns. Label Adapteri. Kuva 1 esittää adapteria edestä ja takaa. Tarkempi kuva varsinaisessa koontiohjeessa. Kuva 2 esittää koko testausjärjestelmää. Kuva 1. Nokia Label Jig Järjestelmän toimintakuvaus: Nokian Label Jig on testiadapteri, jossa mekaanisia ja elektronisia osia. Laite tarvitse toimiakseen sekä paineilmaa että sähköä. Laitteen toiminnalliset pääosat ovat takakansi, jossa kaikki liitännät ja osa elektroniikasta sekä laitteen keskiosassa oleva ns. rafteri. Rafteri on yksikkö, jossa valmiiksi kasattuna kännykän liitäntäistukka, jota testausvaiheessa liikutellaan paineilmasylintereillä. Istukan keskellä on ns. neulaprintti, joka muodostaa kontaktin itse kännykkään. Kännykän testaustilanteessa (katso kuva 3) adapteri liitetään varsinaiseen testipenkkiin, jonka kautta se saa jännitesyötön ja paineilman. Kun adapteri nostetaan testipenkin liitäntäalueelle se aktivoituu ja kännykän testaus voi alkaa. Kun kännykkä laitetaan liitäntäpisteeseen se vedetään paineilmalla automaattisesti kiinni testipiikkeihin. Testipenkin tietokone lukee signaalikaapeleita pitkin tiedot kännykästä. Kun testaus valmis, testijärjestelmä tulostaa tietokoneeseen kytketyn printterin kautta tarkistustarran, joka kiinnitetään testin läpäisyn merkiksi adapteriin. Taitaja 2003/Jyväskylänkoulutuskuntayhtymä Taitajat esiin! Käyntiosoite: Sepänkatu 3, Jyväskylä Puh (014) , fax (014)

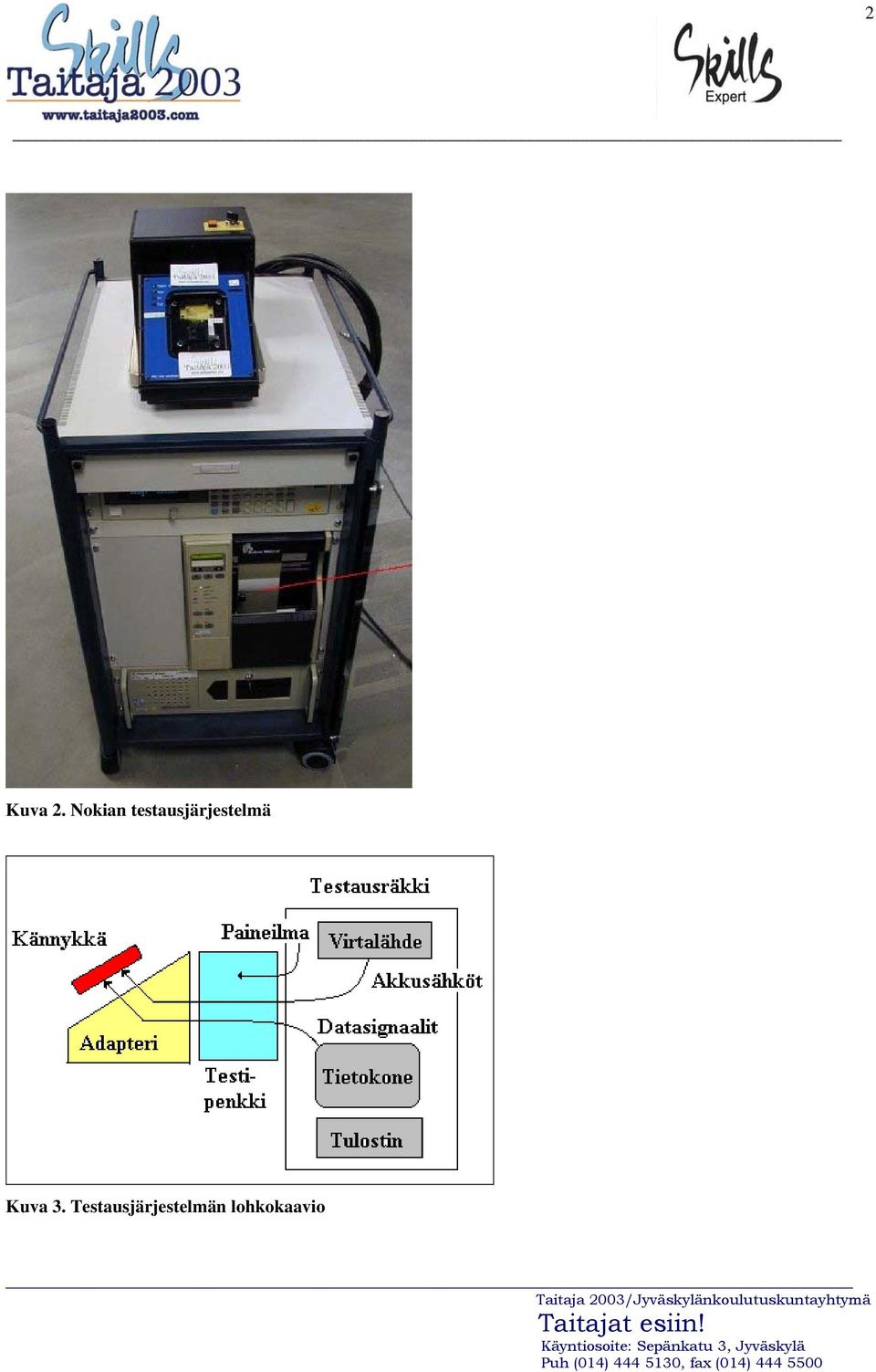

2 2 Kuva 2. Nokian testausjärjestelmä Kuva 3. Testausjärjestelmän lohkokaavio Taitaja 2003/Jyväskylänkoulutuskuntayhtymä Taitajat esiin! Käyntiosoite: Sepänkatu 3, Jyväskylä Puh (014) , fax (014)

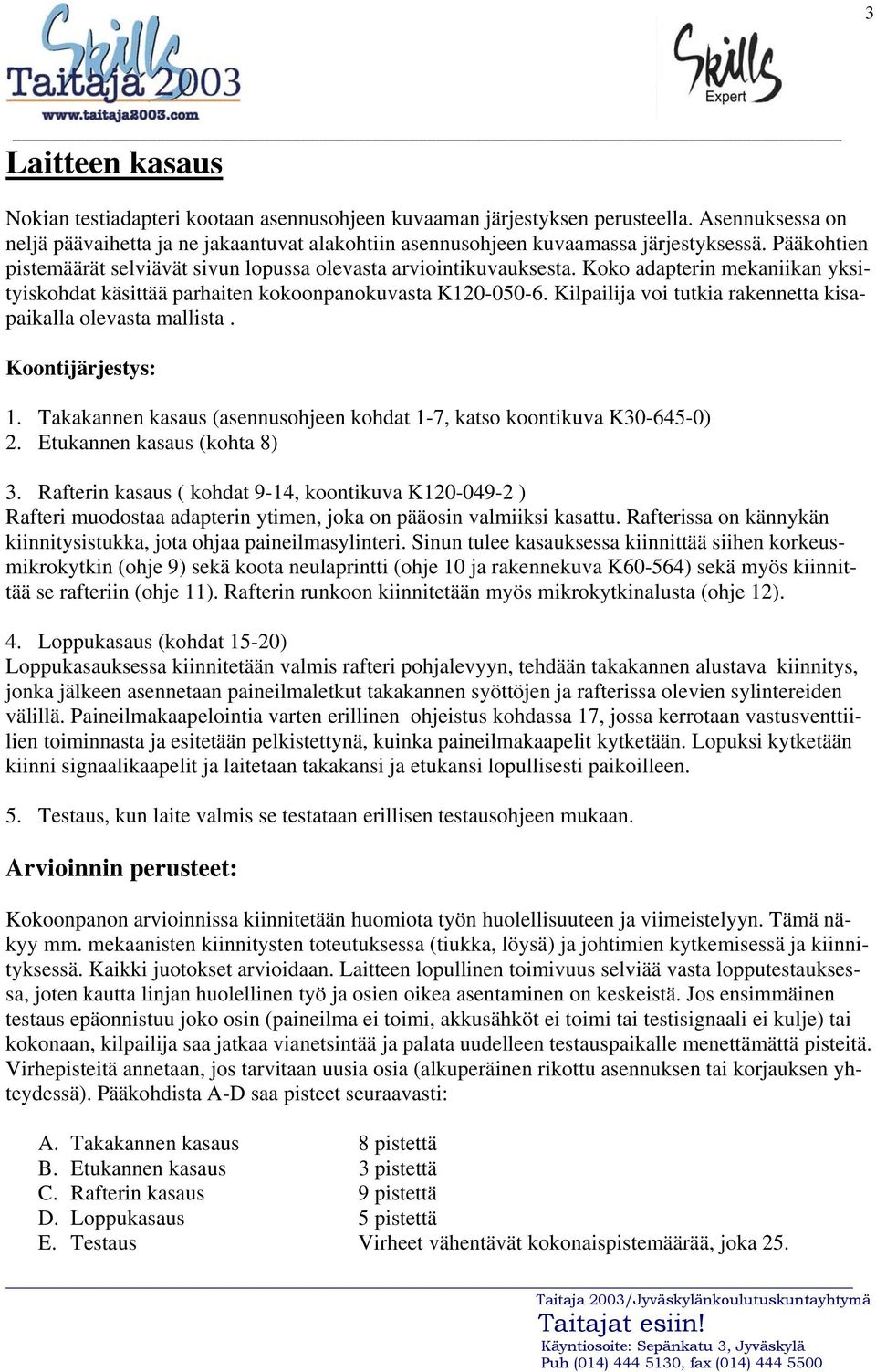

3 3 Laitteen kasaus Nokian testiadapteri kootaan asennusohjeen kuvaaman järjestyksen perusteella. Asennuksessa on neljä päävaihetta ja ne jakaantuvat alakohtiin asennusohjeen kuvaamassa järjestyksessä. Pääkohtien pistemäärät selviävät sivun lopussa olevasta arviointikuvauksesta. Koko adapterin mekaniikan yksityiskohdat käsittää parhaiten kokoonpanokuvasta K Kilpailija voi tutkia rakennetta kisapaikalla olevasta mallista. Koontijärjestys: 1. Takakannen kasaus (asennusohjeen kohdat 1-7, katso koontikuva K ) 2. Etukannen kasaus (kohta 8) 3. Rafterin kasaus ( kohdat 9-14, koontikuva K ) Rafteri muodostaa adapterin ytimen, joka on pääosin valmiiksi kasattu. Rafterissa on kännykän kiinnitysistukka, jota ohjaa paineilmasylinteri. Sinun tulee kasauksessa kiinnittää siihen korkeusmikrokytkin (ohje 9) sekä koota neulaprintti (ohje 10 ja rakennekuva K60-564) sekä myös kiinnittää se rafteriin (ohje 11). Rafterin runkoon kiinnitetään myös mikrokytkinalusta (ohje 12). 4. Loppukasaus (kohdat 15-20) Loppukasauksessa kiinnitetään valmis rafteri pohjalevyyn, tehdään takakannen alustava kiinnitys, jonka jälkeen asennetaan paineilmaletkut takakannen syöttöjen ja rafterissa olevien sylintereiden välillä. Paineilmakaapelointia varten erillinen ohjeistus kohdassa 17, jossa kerrotaan vastusventtiilien toiminnasta ja esitetään pelkistettynä, kuinka paineilmakaapelit kytketään. Lopuksi kytketään kiinni signaalikaapelit ja laitetaan takakansi ja etukansi lopullisesti paikoilleen. 5. Testaus, kun laite valmis se testataan erillisen testausohjeen mukaan. Arvioinnin perusteet: Kokoonpanon arvioinnissa kiinnitetään huomiota työn huolellisuuteen ja viimeistelyyn. Tämä näkyy mm. mekaanisten kiinnitysten toteutuksessa (tiukka, löysä) ja johtimien kytkemisessä ja kiinnityksessä. Kaikki juotokset arvioidaan. Laitteen lopullinen toimivuus selviää vasta lopputestauksessa, joten kautta linjan huolellinen työ ja osien oikea asentaminen on keskeistä. Jos ensimmäinen testaus epäonnistuu joko osin (paineilma ei toimi, akkusähköt ei toimi tai testisignaali ei kulje) tai kokonaan, kilpailija saa jatkaa vianetsintää ja palata uudelleen testauspaikalle menettämättä pisteitä. Virhepisteitä annetaan, jos tarvitaan uusia osia (alkuperäinen rikottu asennuksen tai korjauksen yhteydessä). Pääkohdista A-D saa pisteet seuraavasti: A. Takakannen kasaus 8 pistettä B. Etukannen kasaus 3 pistettä C. Rafterin kasaus 9 pistettä D. Loppukasaus 5 pistettä E. Testaus Virheet vähentävät kokonaispistemäärää, joka 25. Taitaja 2003/Jyväskylänkoulutuskuntayhtymä Taitajat esiin! Käyntiosoite: Sepänkatu 3, Jyväskylä Puh (014) , fax (014)

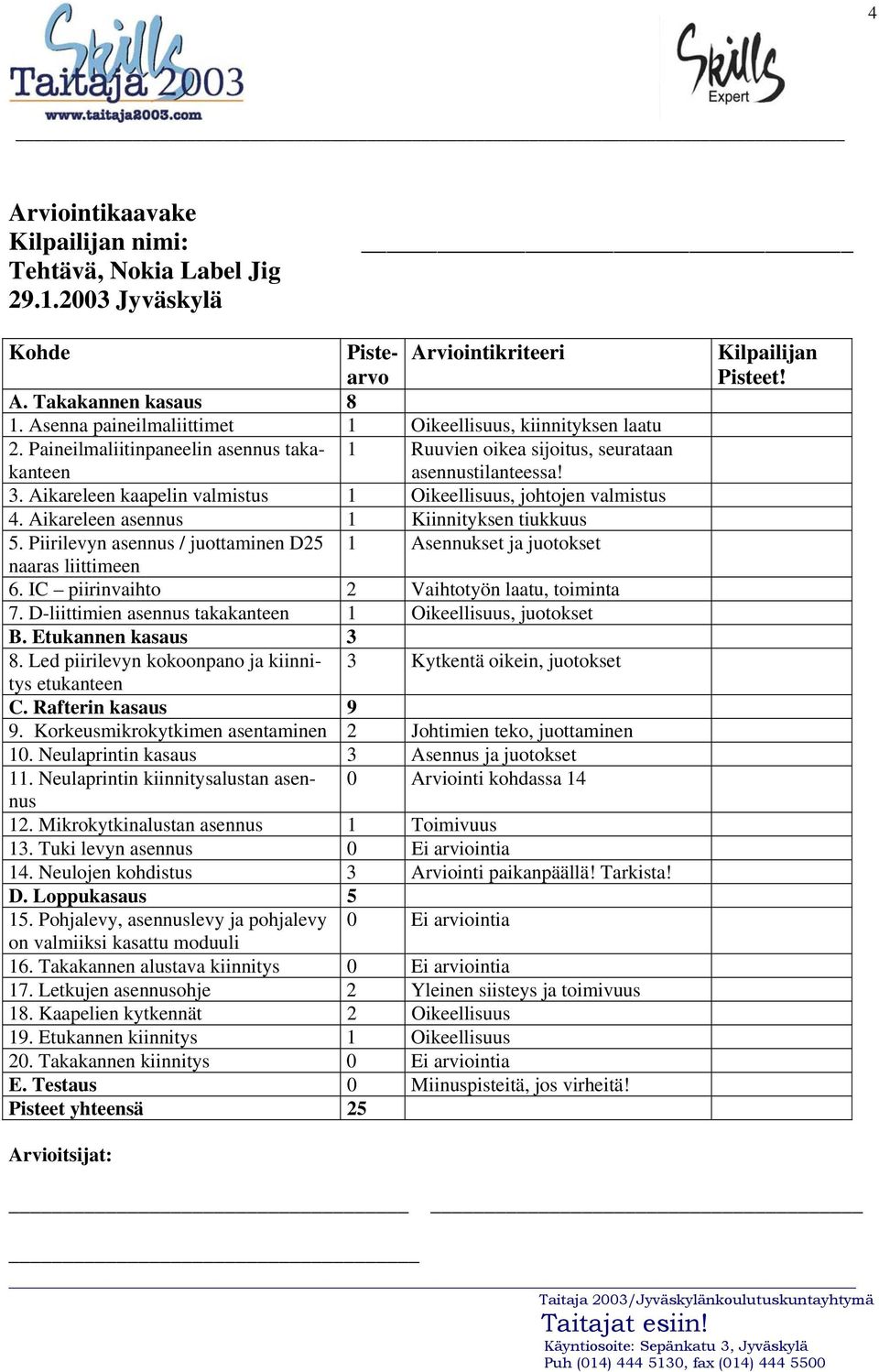

4 4 Arviointikaavake Kilpailijan nimi: Tehtävä, Nokia Label Jig Jyväskylä Kohde Pistearvo Arviointikriteeri A. Takakannen kasaus 8 1. Asenna paineilmaliittimet 1 Oikeellisuus, kiinnityksen laatu 2. Paineilmaliitinpaneelin asennus takakanteen 1 Ruuvien oikea sijoitus, seurataan asennustilanteessa! 3. Aikareleen kaapelin valmistus 1 Oikeellisuus, johtojen valmistus 4. Aikareleen asennus 1 Kiinnityksen tiukkuus 5. Piirilevyn asennus / juottaminen D25 1 Asennukset ja juotokset naaras liittimeen 6. IC piirinvaihto 2 Vaihtotyön laatu, toiminta 7. D-liittimien asennus takakanteen 1 Oikeellisuus, juotokset B. Etukannen kasaus 3 8. Led piirilevyn kokoonpano ja kiinnitys 3 Kytkentä oikein, juotokset etukanteen C. Rafterin kasaus 9 9. Korkeusmikrokytkimen asentaminen 2 Johtimien teko, juottaminen 10. Neulaprintin kasaus 3 Asennus ja juotokset 11. Neulaprintin kiinnitysalustan asennus 0 Arviointi kohdassa Mikrokytkinalustan asennus 1 Toimivuus 13. Tuki levyn asennus 0 Ei arviointia 14. Neulojen kohdistus 3 Arviointi paikanpäällä! Tarkista! D. Loppukasaus Pohjalevy, asennuslevy ja pohjalevy 0 Ei arviointia on valmiiksi kasattu moduuli 16. Takakannen alustava kiinnitys 0 Ei arviointia 17. Letkujen asennusohje 2 Yleinen siisteys ja toimivuus 18. Kaapelien kytkennät 2 Oikeellisuus 19. Etukannen kiinnitys 1 Oikeellisuus 20. Takakannen kiinnitys 0 Ei arviointia E. Testaus 0 Miinuspisteitä, jos virheitä! Pisteet yhteensä 25 Kilpailijan Pisteet! Arvioitsijat: Taitaja 2003/Jyväskylänkoulutuskuntayhtymä Taitajat esiin! Käyntiosoite: Sepänkatu 3, Jyväskylä Puh (014) , fax (014)

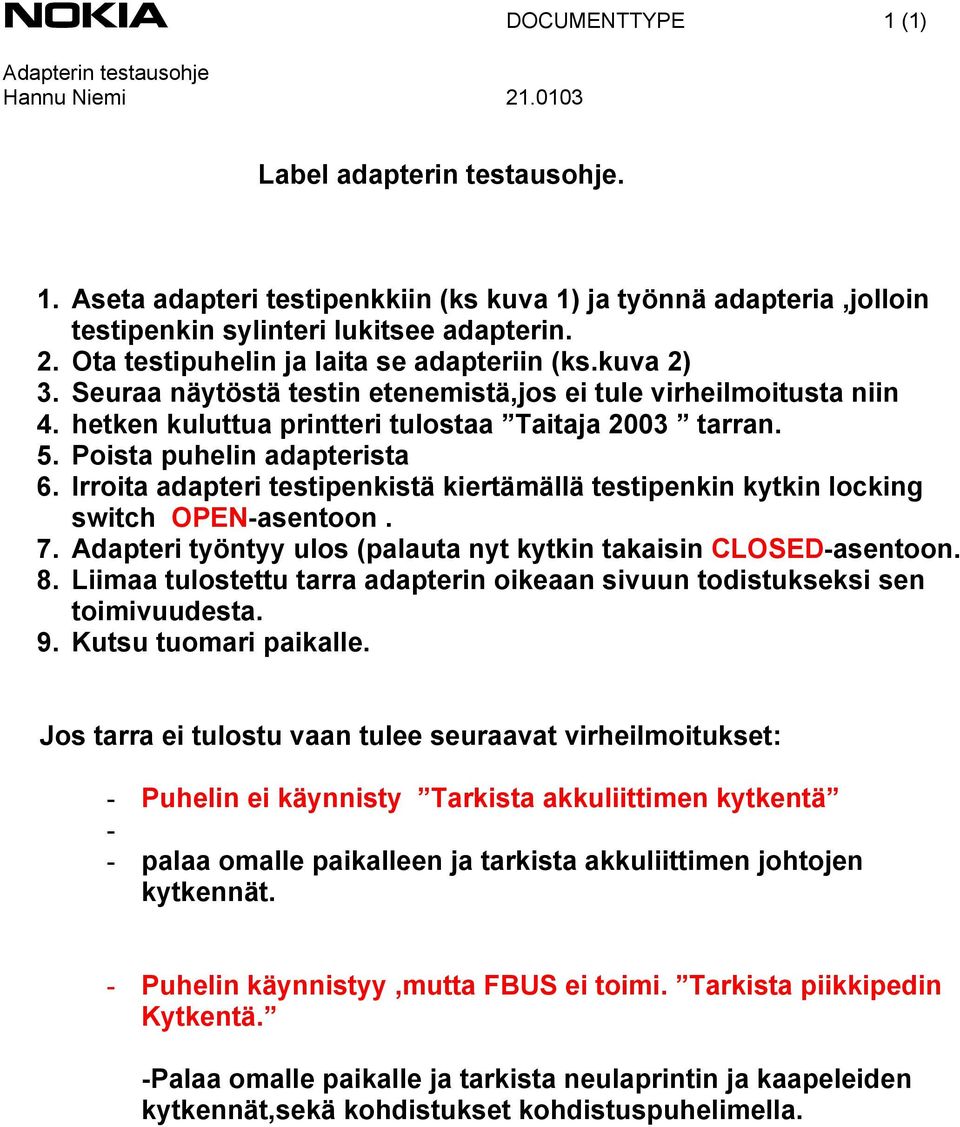

5 Adapterin testausohje Hannu Niemi DOCUMENTTYPE 1 (1) Label adapterin testausohje. 1. Aseta adapteri testipenkkiin (ks kuva 1) ja työnnä adapteria,jolloin testipenkin sylinteri lukitsee adapterin. 2. Ota testipuhelin ja laita se adapteriin (ks.kuva 2) 3. Seuraa näytöstä testin etenemistä,jos ei tule virheilmoitusta niin 4. hetken kuluttua printteri tulostaa Taitaja 2003 tarran. 5. Poista puhelin adapterista 6. Irroita adapteri testipenkistä kiertämällä testipenkin kytkin locking switch OPEN-asentoon. 7. Adapteri työntyy ulos (palauta nyt kytkin takaisin CLOSED-asentoon. 8. Liimaa tulostettu tarra adapterin oikeaan sivuun todistukseksi sen toimivuudesta. 9. Kutsu tuomari paikalle. Jos tarra ei tulostu vaan tulee seuraavat virheilmoitukset: - Puhelin ei käynnisty Tarkista akkuliittimen kytkentä - - palaa omalle paikalleen ja tarkista akkuliittimen johtojen kytkennät. - Puhelin käynnistyy,mutta FBUS ei toimi. Tarkista piikkipedin Kytkentä. -Palaa omalle paikalle ja tarkista neulaprintin ja kaapeleiden kytkennät,sekä kohdistukset kohdistuspuhelimella.

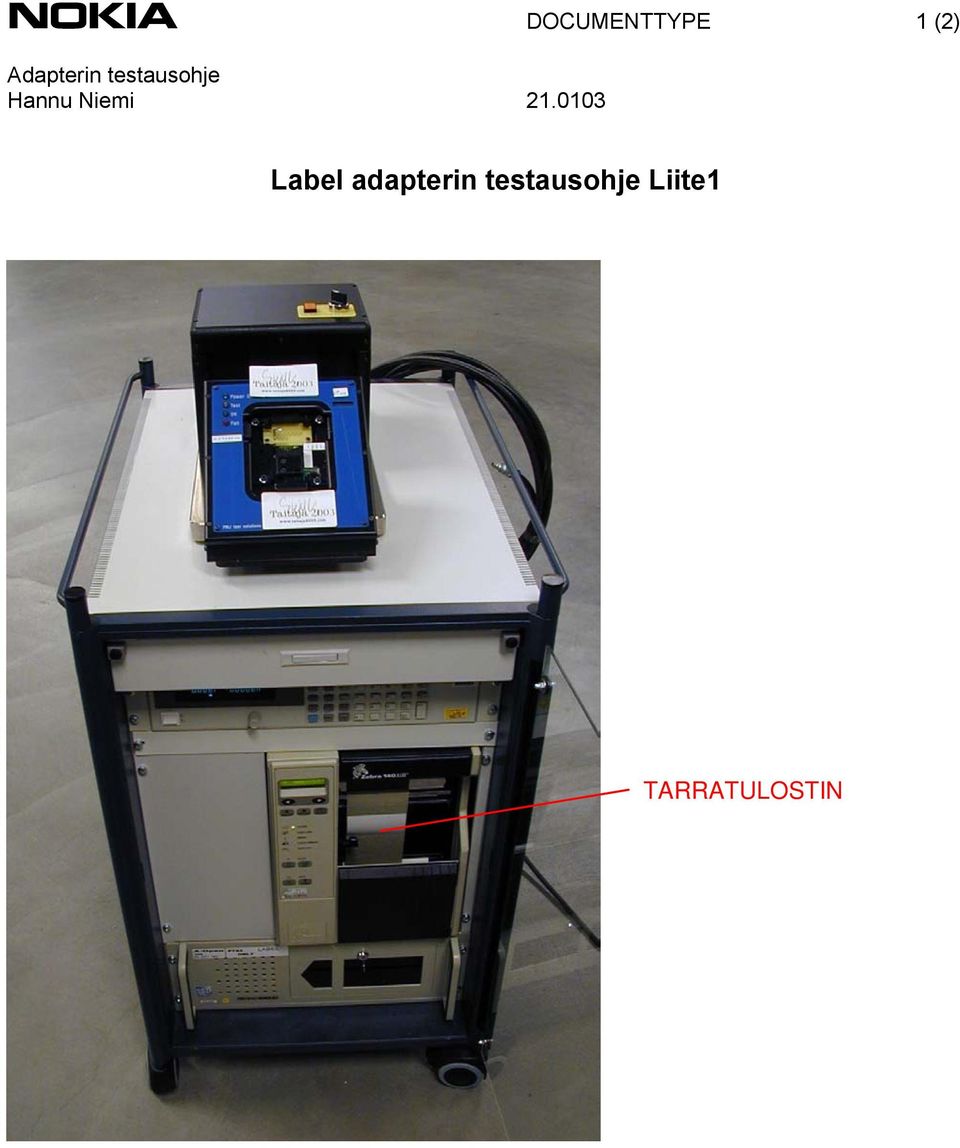

6 Adapterin testausohje Hannu Niemi DOCUMENTTYPE 1 (2) Label adapterin testausohje Liite1

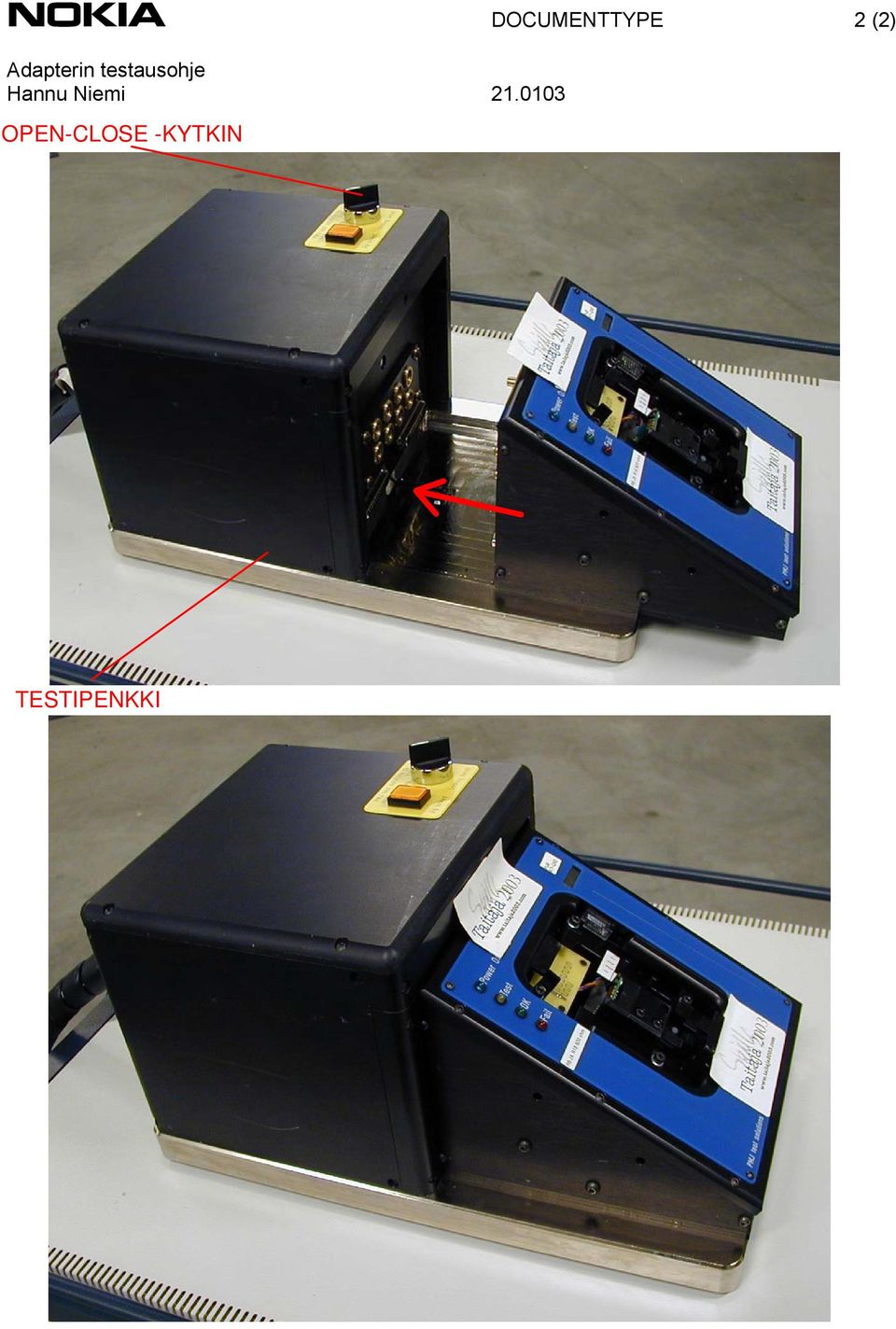

7 Adapterin testausohje Hannu Niemi DOCUMENTTYPE 2 (2)

8 NOKIA LABEL JIGIN KASAUS JA HUOLTO Mikko Huikko Sisällysluettelo Jyväskylän tekninen ammattioppilaitos ELELAB 1

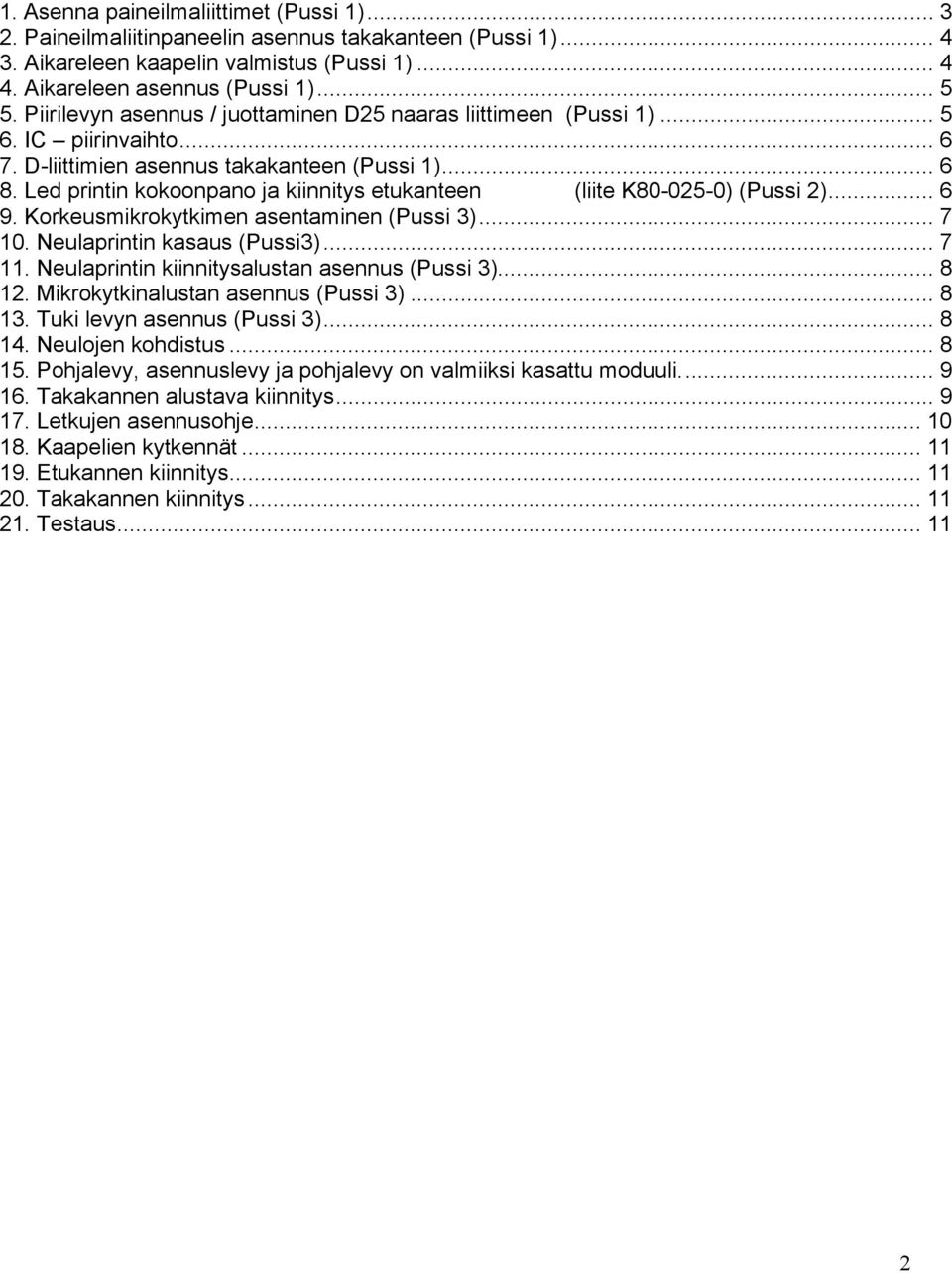

9 1. Asenna paineilmaliittimet (Pussi 1) Paineilmaliitinpaneelin asennus takakanteen (Pussi 1) Aikareleen kaapelin valmistus (Pussi 1) Aikareleen asennus (Pussi 1) Piirilevyn asennus / juottaminen D25 naaras liittimeen (Pussi 1) IC piirinvaihto D-liittimien asennus takakanteen (Pussi 1) Led printin kokoonpano ja kiinnitys etukanteen (liite K ) (Pussi 2) Korkeusmikrokytkimen asentaminen (Pussi 3) Neulaprintin kasaus (Pussi3) Neulaprintin kiinnitysalustan asennus (Pussi 3) Mikrokytkinalustan asennus (Pussi 3) Tuki levyn asennus (Pussi 3) Neulojen kohdistus Pohjalevy, asennuslevy ja pohjalevy on valmiiksi kasattu moduuli Takakannen alustava kiinnitys Letkujen asennusohje Kaapelien kytkennät Etukannen kiinnitys Takakannen kiinnitys Testaus

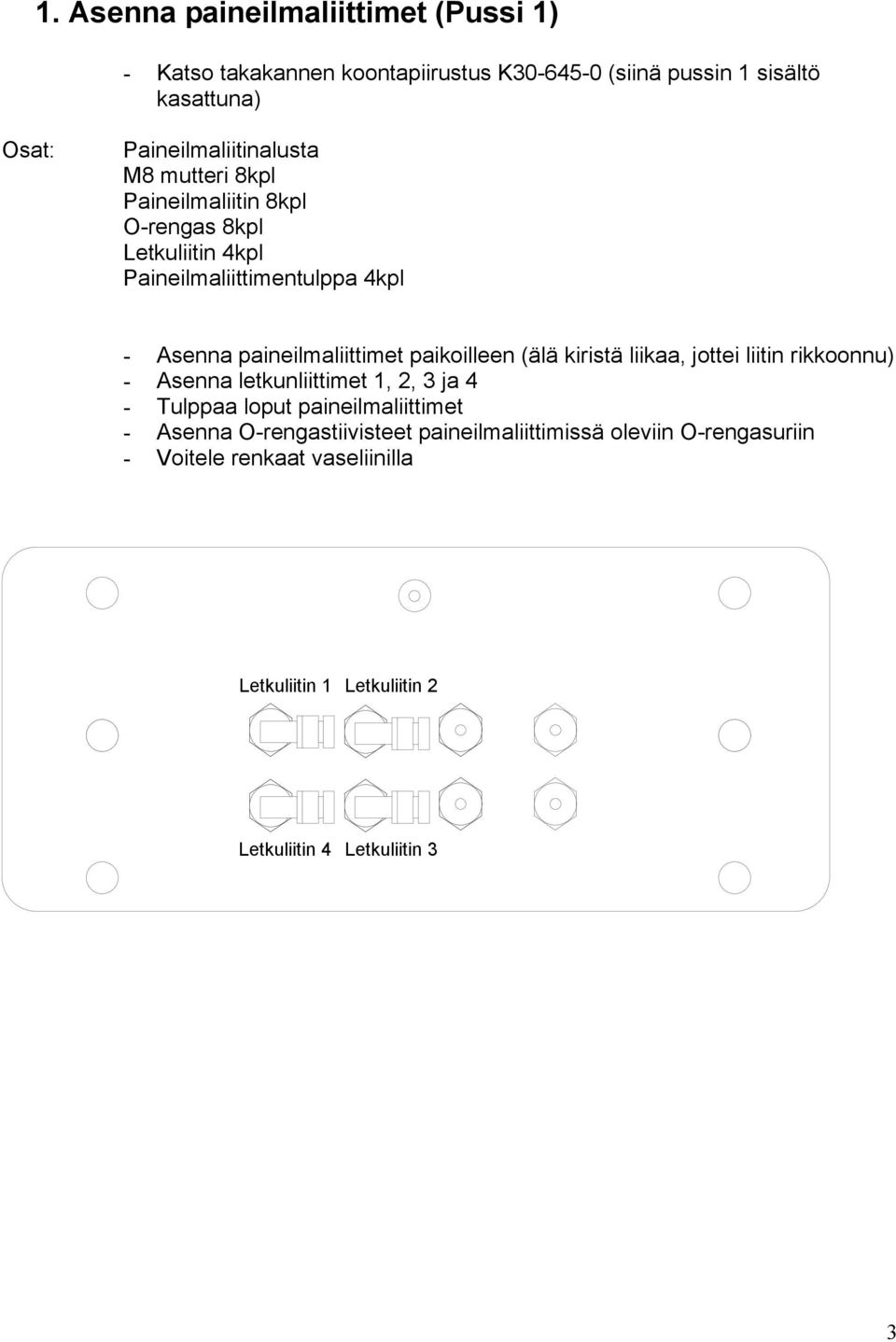

10 1. Asenna paineilmaliittimet (Pussi 1) - Katso takakannen koontapiirustus K (siinä pussin 1 sisältö kasattuna) Osat: Paineilmaliitinalusta M8 mutteri 8kpl Paineilmaliitin 8kpl O-rengas 8kpl Letkuliitin 4kpl Paineilmaliittimentulppa 4kpl - Asenna paineilmaliittimet paikoilleen (älä kiristä liikaa, jottei liitin rikkoonnu) - Asenna letkunliittimet 1, 2, 3 ja 4 - Tulppaa loput paineilmaliittimet - Asenna O-rengastiivisteet paineilmaliittimissä oleviin O-rengasuriin - Voitele renkaat vaseliinilla Letkuliitin 1 Letkuliitin 2 Letkuliitin 4 Letkuliitin 3 3

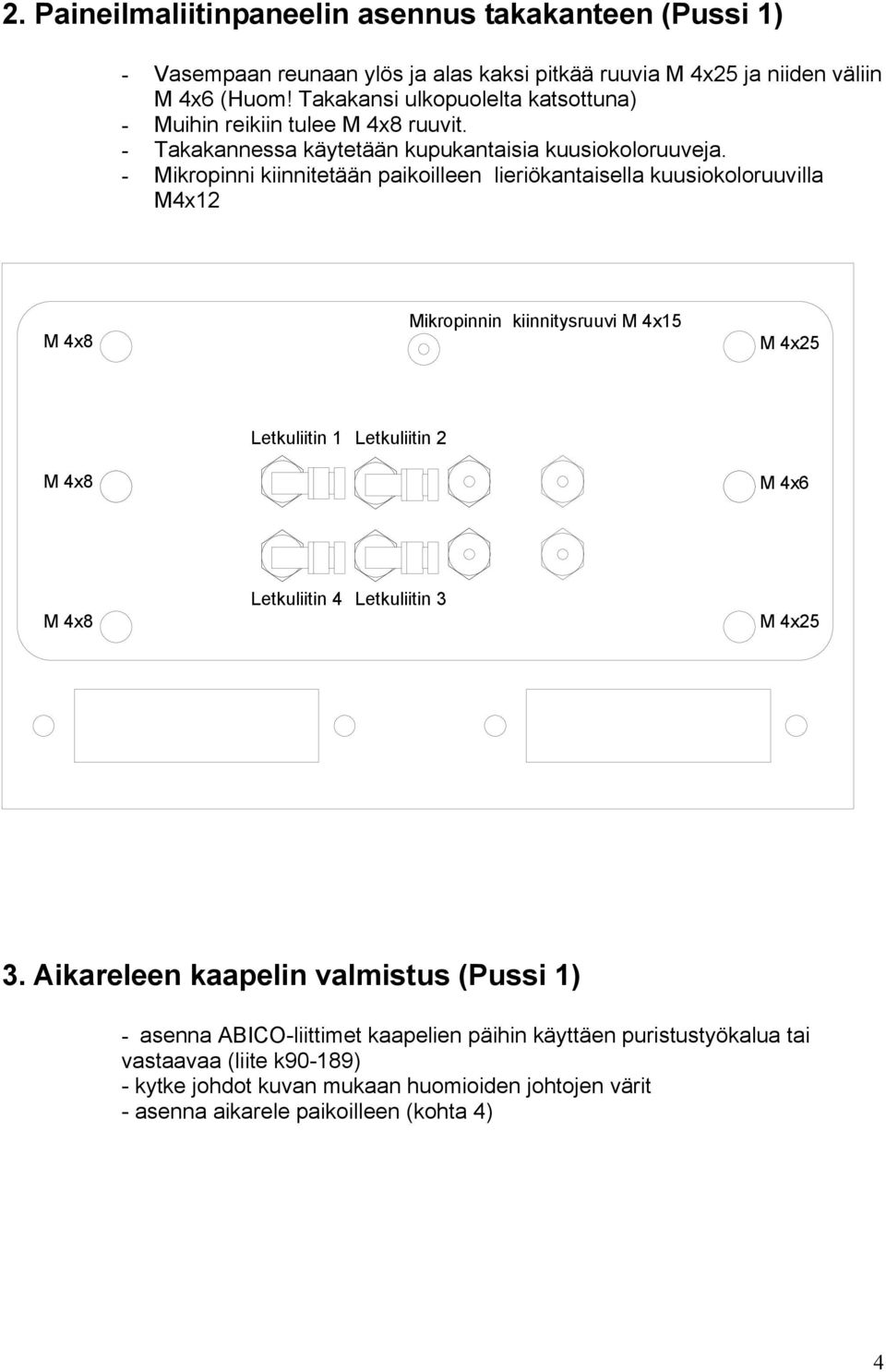

11 2. Paineilmaliitinpaneelin asennus takakanteen (Pussi 1) - Vasempaan reunaan ylös ja alas kaksi pitkää ruuvia M 4x25 ja niiden väliin M 4x6 (Huom! Takakansi ulkopuolelta katsottuna) - Muihin reikiin tulee M 4x8 ruuvit. - Takakannessa käytetään kupukantaisia kuusiokoloruuveja. - Mikropinni kiinnitetään paikoilleen lieriökantaisella kuusiokoloruuvilla M4x12 M 4x8 Mikropinnin kiinnitysruuvi M 4x15 M 4x25 M 4x8 Letkuliitin 1 Letkuliitin 2 M 4x6 M 4x8 Letkuliitin 4 Letkuliitin 3 M 4x25 3. Aikareleen kaapelin valmistus (Pussi 1) - asenna ABICO-liittimet kaapelien päihin käyttäen puristustyökalua tai vastaavaa (liite k90-189) - kytke johdot kuvan mukaan huomioiden johtojen värit - asenna aikarele paikoilleen (kohta 4) 4

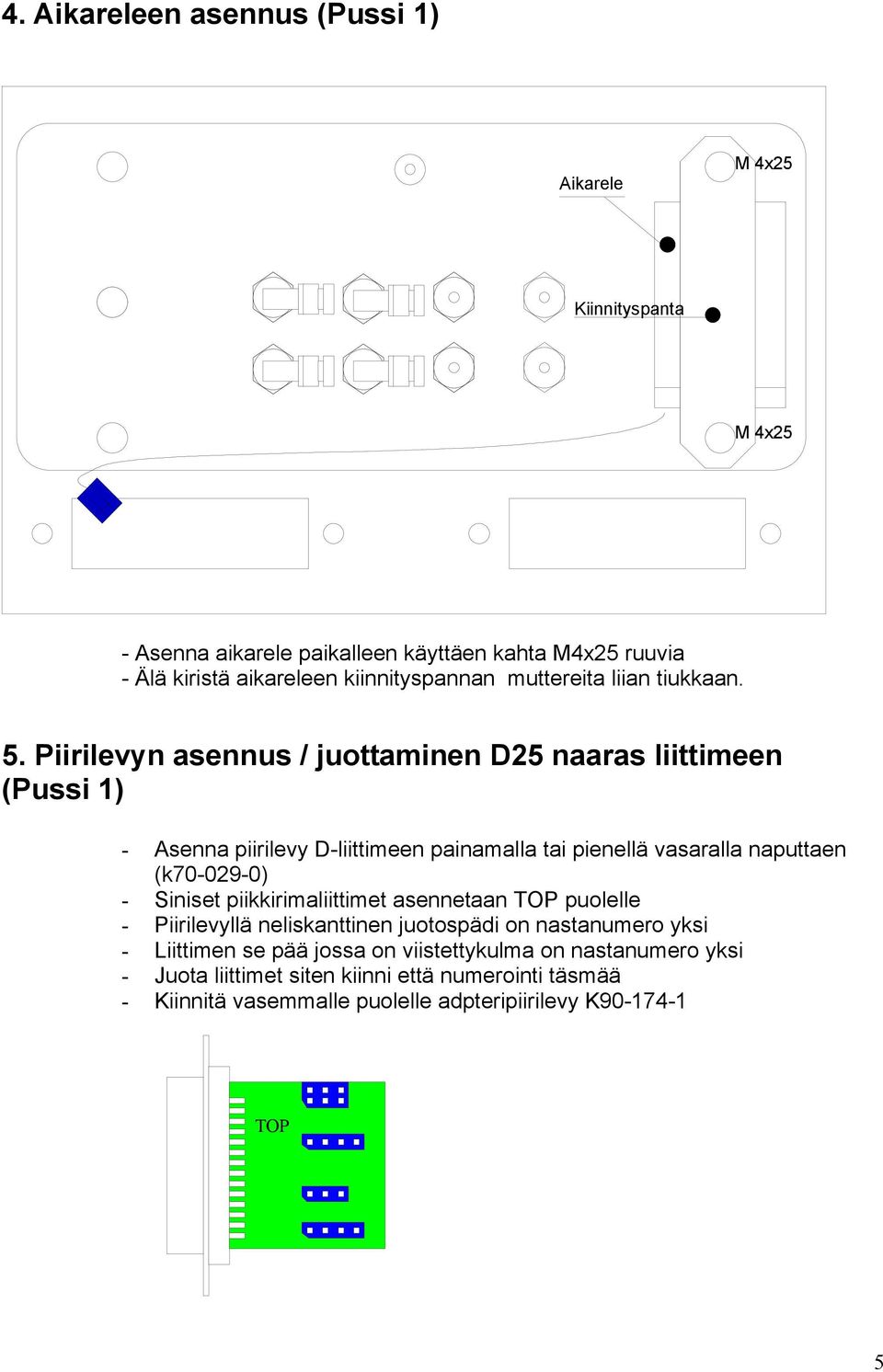

12 4. Aikareleen asennus (Pussi 1) Aikarele M 4x25 Kiinnityspanta M 4x25 - Asenna aikarele paikalleen käyttäen kahta M4x25 ruuvia - Älä kiristä aikareleen kiinnityspannan muttereita liian tiukkaan. 5. Piirilevyn asennus / juottaminen D25 naaras liittimeen (Pussi 1) - Asenna piirilevy D-liittimeen painamalla tai pienellä vasaralla naputtaen (k ) - Siniset piikkirimaliittimet asennetaan TOP puolelle - Piirilevyllä neliskanttinen juotospädi on nastanumero yksi - Liittimen se pää jossa on viistettykulma on nastanumero yksi - Juota liittimet siten kiinni että numerointi täsmää - Kiinnitä vasemmalle puolelle adpteripiirilevy K TOP 5

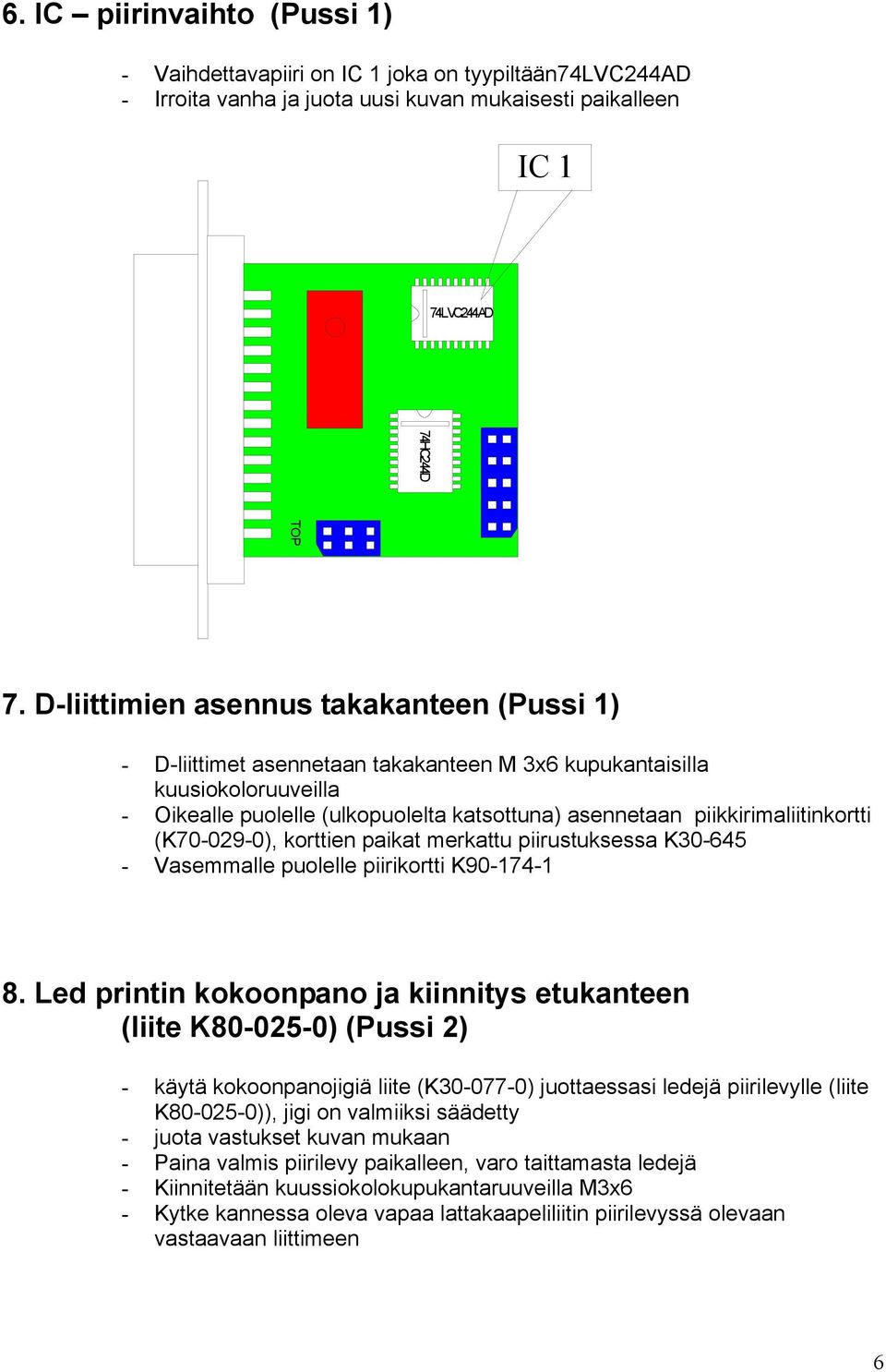

13 6. IC piirinvaihto (Pussi 1) - Vaihdettavapiiri on IC 1 joka on tyypiltään74lvc244ad - Irroita vanha ja juota uusi kuvan mukaisesti paikalleen IC 1 74LVC244AD 74HC244D TOP 7. D-liittimien asennus takakanteen (Pussi 1) - D-liittimet asennetaan takakanteen M 3x6 kupukantaisilla kuusiokoloruuveilla - Oikealle puolelle (ulkopuolelta katsottuna) asennetaan piikkirimaliitinkortti (K ), korttien paikat merkattu piirustuksessa K Vasemmalle puolelle piirikortti K Led printin kokoonpano ja kiinnitys etukanteen (liite K ) (Pussi 2) - käytä kokoonpanojigiä liite (K ) juottaessasi ledejä piirilevylle (liite K )), jigi on valmiiksi säädetty - juota vastukset kuvan mukaan - Paina valmis piirilevy paikalleen, varo taittamasta ledejä - Kiinnitetään kuussiokolokupukantaruuveilla M3x6 - Kytke kannessa oleva vapaa lattakaapeliliitin piirilevyssä olevaan vastaavaan liittimeen 6

14 - Asenna aikareleeltä tuleva nelinapainen johto takakanteen oikealle puolelle asennettuun D-25 piikkirimaliitinkorttiin (K70-029) sille sopivaan liittimeen. 9. Korkeusmikrokytkimen asentaminen (Pussi 3) - Juota johdot mikrokytkimeen ja eristä juotokset sukalla - Asenna mikrokytkin M2x10 ruuveja käyttäen - Varo rikkomasta kiinnitysalustan kierteitä Lukkorengas M2x12 Mirokytkin M2x Neulaprintin kasaus (Pussi3) - Neulaprintti kasataan liitteenä annetun kokoonpanokuvan mukaan (liite K ) - Aseta piirilevy ( ) osan (liitteessä K ) päälle ja paina holkit piirilevyn läpi ja varmistu, että holkit menevät osan vastaavien reikien läpi - Juota holkit lämmittäen holkkeja riittävästi (~10s), varo tekemästä oikosulkuja pinnien väliin - Aseta liitin paikalleen (printillä 1 merkitty neliöllä ja liittimessa 1 viistetty kulma) - Juota liitin - Nosta piirilevyä asettaaksesi kaapelin neulaprinttiin - Ruuvaa sen jälkeen neulaprintti kiinni kuusiokoloruuveilla M2,5x6 osaan Paina neula holkkiin suoraan esim kynää apuna käyttäen, varo taittamasta neulaa (Huom! Neulat erittäin teräviä) 7

15 11. Neulaprintin kiinnitysalustan asennus (Pussi 3) - Käytä aluslaattoja sekä lukituslaattoja neulaprintin alustaa kiinnittäessä (Liite K ) - Ruuvaa neulaprintin kiinnitysalusta kiinni kuusiokoloruuveilla M3x16 osaan K Älä kiristä ruuveja vielä (ainoastaan sormitiukkuuteen)! - Neulaprintin kohdistus kohdassa Mikrokytkinalustan asennus (Pussi 3) - Ruuvaa mikrokytkinalusta kiinni kuusiokoloruuveilla M3x8 Puhelimenkiinnitys sylinteri Mikrokytkinalusta Snorri M3x8 13. Tukilevyn asennus (Pussi 3) - - tukilevyn osineen kiinnitetään neljällä lieriökantaisella kuusiokoloruuvilla M3x6 (liite K ) 14. Neulojen kohdistus (Pussi 3) 8

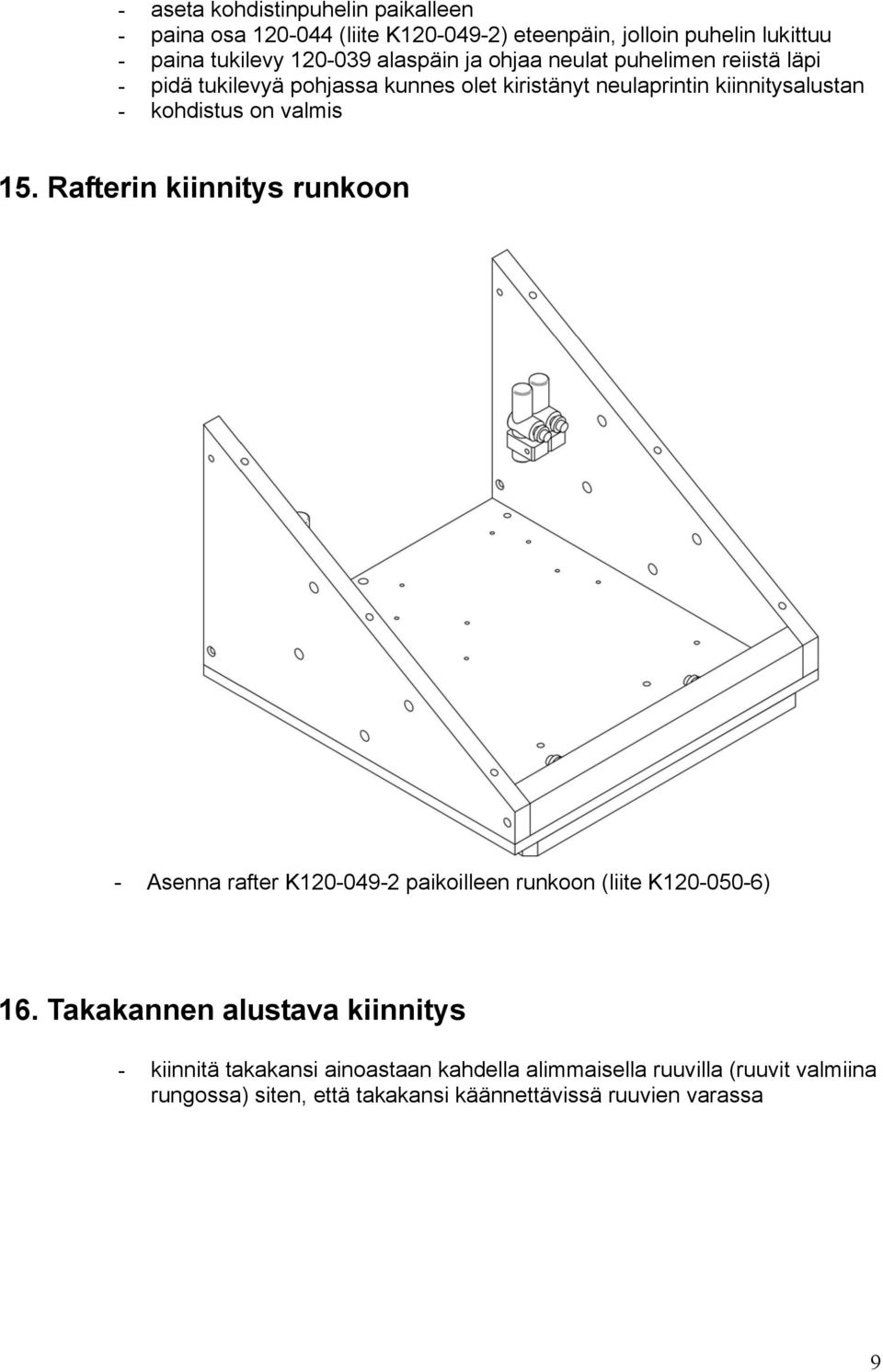

16 - aseta kohdistinpuhelin paikalleen - paina osa (liite K ) eteenpäin, jolloin puhelin lukittuu - paina tukilevy alaspäin ja ohjaa neulat puhelimen reiistä läpi - pidä tukilevyä pohjassa kunnes olet kiristänyt neulaprintin kiinnitysalustan - kohdistus on valmis 15. Rafterin kiinnitys runkoon - Asenna rafter K paikoilleen runkoon (liite K ) 16. Takakannen alustava kiinnitys - kiinnitä takakansi ainoastaan kahdella alimmaisella ruuvilla (ruuvit valmiina rungossa) siten, että takakansi käännettävissä ruuvien varassa 9

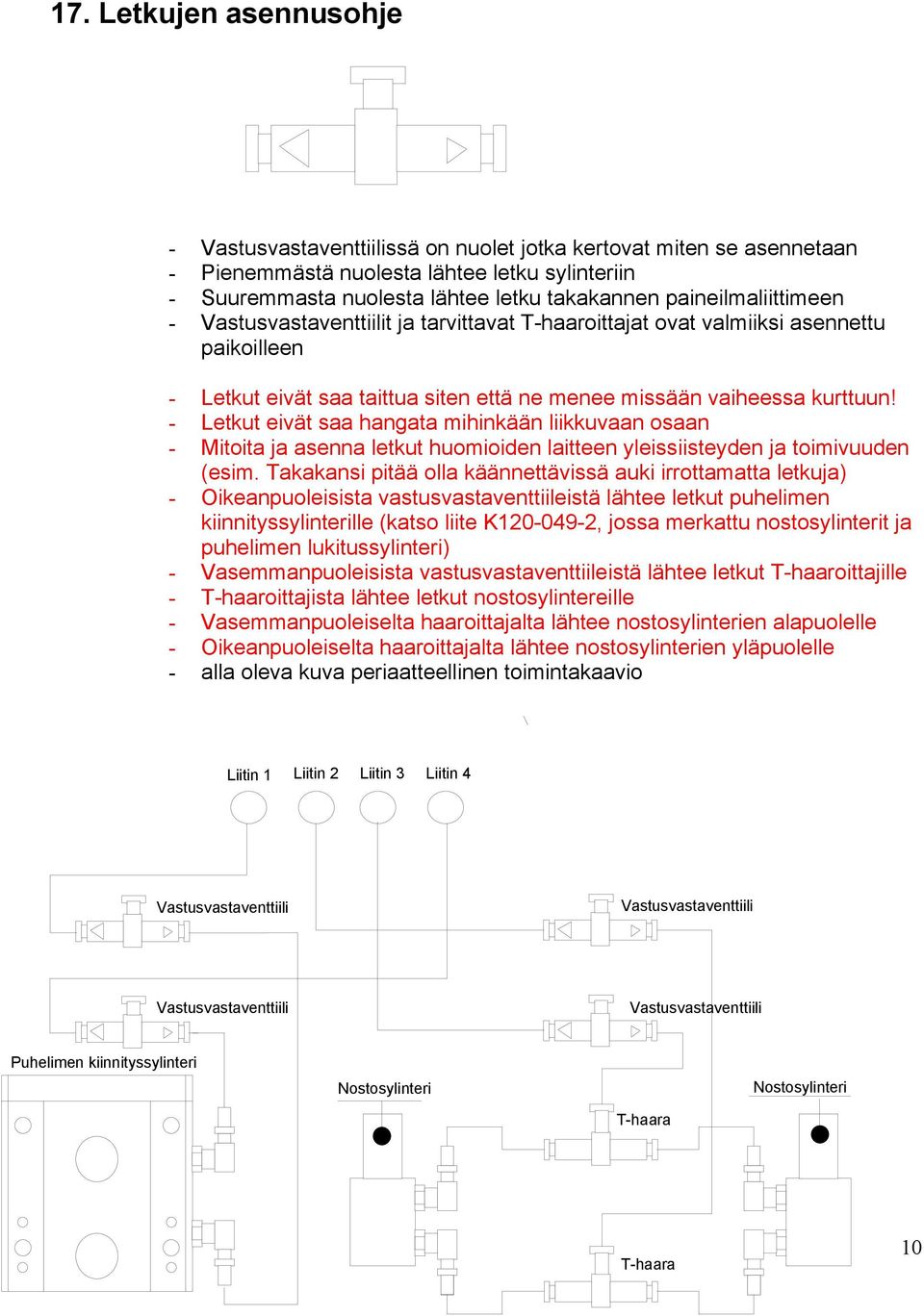

17 17. Letkujen asennusohje - Vastusvastaventtiilissä on nuolet jotka kertovat miten se asennetaan - Pienemmästä nuolesta lähtee letku sylinteriin - Suuremmasta nuolesta lähtee letku takakannen paineilmaliittimeen - Vastusvastaventtiilit ja tarvittavat T-haaroittajat ovat valmiiksi asennettu paikoilleen - Letkut eivät saa taittua siten että ne menee missään vaiheessa kurttuun! - Letkut eivät saa hangata mihinkään liikkuvaan osaan - Mitoita ja asenna letkut huomioiden laitteen yleissiisteyden ja toimivuuden (esim. Takakansi pitää olla käännettävissä auki irrottamatta letkuja) - Oikeanpuoleisista vastusvastaventtiileistä lähtee letkut puhelimen kiinnityssylinterille (katso liite K , jossa merkattu nostosylinterit ja puhelimen lukitussylinteri) - Vasemmanpuoleisista vastusvastaventtiileistä lähtee letkut T-haaroittajille - T-haaroittajista lähtee letkut nostosylintereille - Vasemmanpuoleiselta haaroittajalta lähtee nostosylinterien alapuolelle - Oikeanpuoleiselta haaroittajalta lähtee nostosylinterien yläpuolelle - alla oleva kuva periaatteellinen toimintakaavio Liitin 1 Liitin 2 Liitin 3 Liitin 4 Vastusvastaventtiili Vastusvastaventtiili Vastusvastaventtiili Vastusvastaventtiili Puhelimen kiinnityssylinteri Nostosylinteri T-haara Nostosylinteri T-haara 10

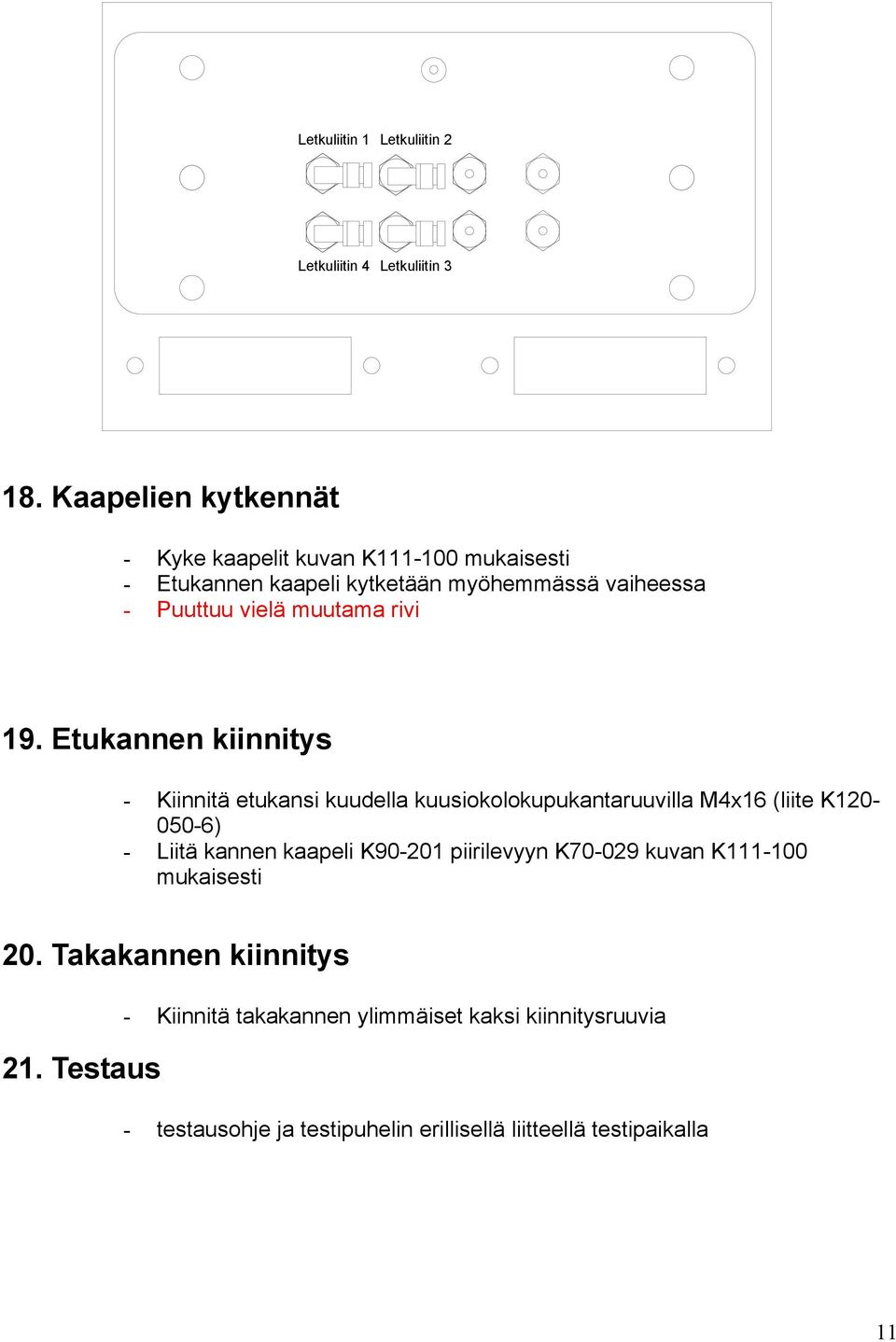

18 Letkuliitin 1 Letkuliitin 2 Letkuliitin 4 Letkuliitin Kaapelien kytkennät - Kyke kaapelit kuvan K mukaisesti - Etukannen kaapeli kytketään myöhemmässä vaiheessa - Puuttuu vielä muutama rivi 19. Etukannen kiinnitys - Kiinnitä etukansi kuudella kuusiokolokupukantaruuvilla M4x16 (liite K ) - Liitä kannen kaapeli K piirilevyyn K kuvan K mukaisesti 20. Takakannen kiinnitys 21. Testaus - Kiinnitä takakannen ylimmäiset kaksi kiinnitysruuvia - testausohje ja testipuhelin erillisellä liitteellä testipaikalla 11
