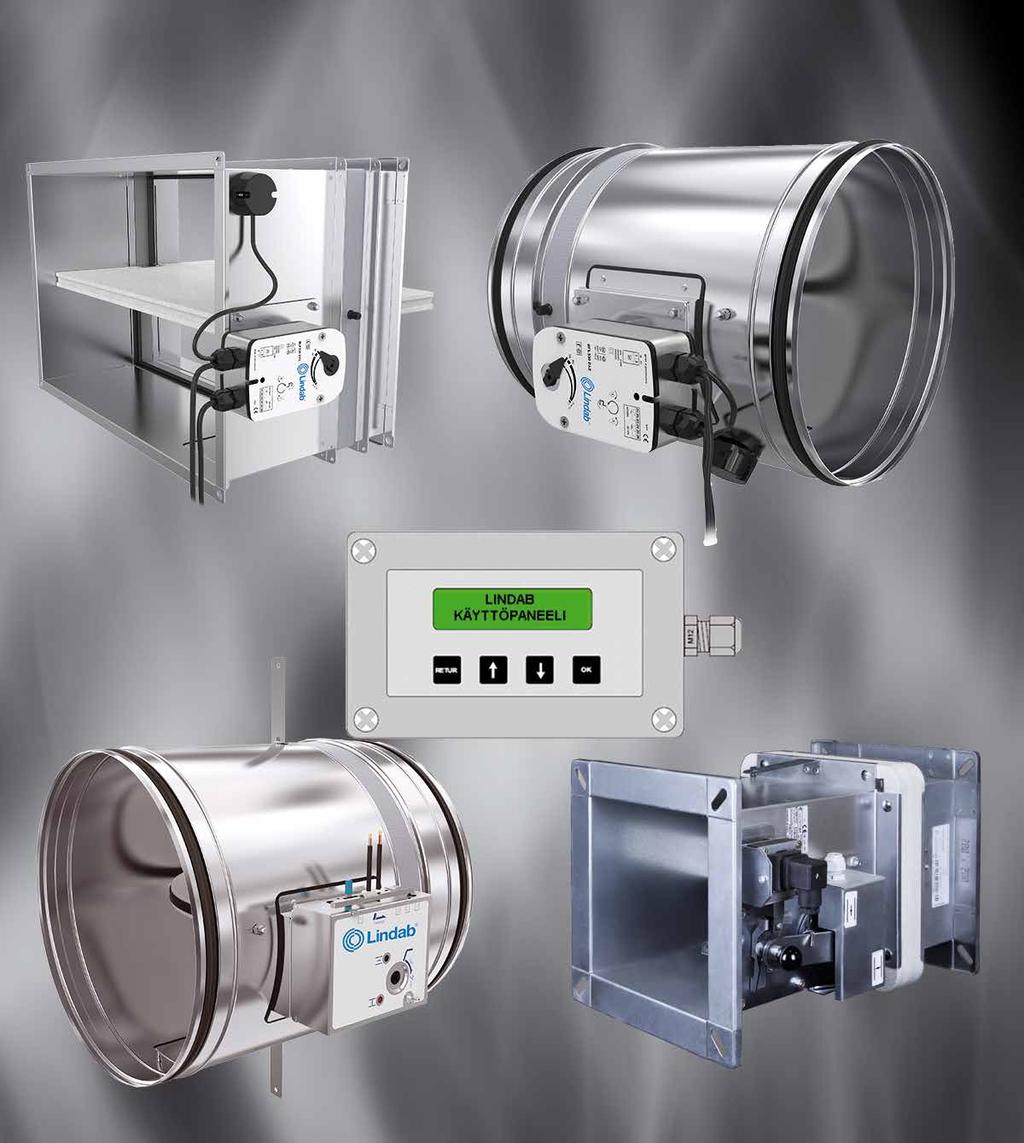

1 Palopeltien valvonta- ja ohjausjärjestelmän asennus-, käyttö- ja huolto-ohjeet Käyttöpaneeli Ohjauskeskukset Peltimoduuli Väylävahvistin

2 lin dab palo p e l t i k e s k u k s e t Palopeltien valvonta- ja ohjausjärjestelmä Käyttöpaneeli KP Max. 15 ohjauskeskusta yhdelle käyttöpaneelille. Peltimoduuli PMOD pelti Pelti Toiminta PMOD1 Kaapeli 1 sort 0V 10 K1 +V 11 K1 1 5 kytkin 1 K 5 kytkin 13 K 80 kytkin 1 K 6 80 kytkin 15 K Käyttöpaneeli KP ohjauskeskus OHJK1 Keskus Toiminta KP Kaapeli 3 + V + rusk/valk+rusk 33 A A oranssi 3 B B valk+oranssi 35 0V sin/valk+sin Peltimoduuli PMOD Peltimoduuli PMOD1 Peltimoduuli PMOD Peltimoduuli PMOD PMOD1 Toiminta PMOD Kaapeli 5 + V 1 rusk/valk+rusk 6 A oranssi 7 B 3 valk+oranssi 8 0V sin/valk+sin Ohjauskeskus OHJK1 Peltimoduuli PMOD1 OHJK1 Toiminta PMOD1 Kaapeli 0 + V 1 rusk/valk+rusk 1 A oranssi B 3 valk+oranssi 3 0V sin/valk+sin Ohjauskeskus OHJK1 Väylävahvistin VV1 Max. 63 palopeltiä per ohjauskeskus Ens kaa 30 V Ohjauskeskus OHJK1 OHJK1 Toiminta 18 0V 19 D13 30 V Max 10 A VAK Ohjauskeskus OHJK1 VAK OHJK1 Toiminta NC Käyntilupa NC 3 Käyntilupa Potentiaalivapaa reletieto Huoltotila PIK Ohjauskeskus OHJK1 Savuilmaisin OHJK1 Toiminta Savuilmaisin Kaapeli V 5 AL Vastus 7 kω Käyntilupa Palotila Ohjauskeskus OHJK1 VAK OHJK1 Toiminta NC Huoltotila NC 5 Huoltotila DV & Time: Alarm 10 = luokka C Ohjauskeskus OHJK1 VAK OHJK1 Toiminta NC 6 Palotila NC 7 Palotila DV & Time: Alarm 10 = luokka C PIK PIK NO NO Ohjauskeskus OHJK1 IV-kone OHJK1 Toiminta NC Käyntilupa NC 3 Käyntilupa DV & Time: Alarm 10 = luokka C Potentiaalivapaa reletieto

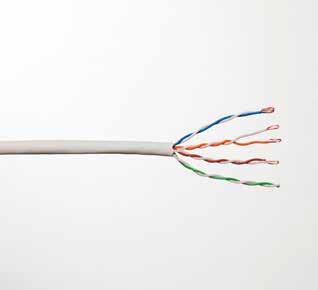

3 l i nda b pa l opel t i k esk ukset 1 Peltimoduuli PMOD Peltimoduuli PMOD Peltimoduulien välinen kaapeli tulee olla tyyppiä Cat6 P ja johtojen minimipaksuus 0,58mm. (AWG3 tai pienempi.) Huom! Kaapelin paksuus! Max. 5 peltiä ohjauskeskukseen ilman vahvistinta. Kaapelin kokonaispituus max. 50 m. 6 Peltimoduuli PMOD5 1 1 Peltimoduuli Väylävahvistin VV PMOD Toiminta VV1 Kaapeli 5 + V rusk/valk+rusk 6 A 5 oranssi 7 B 6 valk+oranssi 8 0V 7 sin/valk+sin Toimitetaan palopellin mukana. simmäinen apeli max. 10 m. VV Väylävahvistin Peltimoduuli Toiminta PMOD5 Kaapeli + V 1 rusk/valk+rusk A oranssi B 3 valk+oranssi 11 0V Palopellin mukana tulevat kaapelit asennetaan palopellin ja PMOD:n välille. Enintään 8 palopeltiä per väylävahvistin. Max. kaapelipituus 100 m. Dippikytkinten asennot, esimerkki sin/valk+sin Dippikytkin Arvo Asento PMOD7 PMOD6 Max. 3 savuilmaisinta tai savuanturia per ohjauskeskus. (Malli: Calectro) PMOD8 PMOD9 3

4 Palosuojatuotteet PKIR3G mm - EI60S, -EI90S ja -EI10S Valikoimassamme on laaja kokovalikoima erilaisia palopeltejä 60, 90 ja 10 minuutin palonkestävyydellä pyöreisiin kanaviin. PKIS3G 100x x x1000 -EI90S ja -EI10S Valikoimassamme on laaja kokovalikoima erilaisia palopeltejä 90 ja 10 minuutin palonkestävyydellä suorakaiteen muotoisiin kanaviin.

5 Sisällysluettelo Järjestelmäkuvaus...6 Palopeltijärjestelmän asennus PMOD-peltimoduulien asennus PMOD-peltimoduulien väyläkaapelointi Komponenttien merkintä Väylävahvistimen asennus Varmistusmittaukset Käyttöpaneelin aktivointi Savunilmaisimen kytkentä Paloilmoitinkeskuksen (PIK) kytkentä Valvonta-alakeskuksen (VAK) kytkentä Käyttöönottovarmennus Verkkovirtakytkennät (30V) Käyttöpaneelin toiminta...11 Järjestelmän käynnistys ja kokoonpanon määritys käyttöpaneelin kautta...1 Käyttöpaneelin toiminnot...1 Komponenttien tekninen kuvaus...16 Käyttöpaneeli - KP Ohjauskeskukset - OHJK Peltimoduuli - PMOD Väylävahvistin - VV... 1 Muut toiminnot... Testaus ja käyttöönottotarkastus... Hälytykset ohjauskeskuksen led-näytöllä...6 5

6 Järjestelmäkuvaus Palopeltien ohjausjärjestelmään kuuluu käyttöpaneeli, ohjauskeskuksia, väylävahvistimia ja palopeltimoduuleja. Palohälytyssignaaleja ja palopeltien asentoja voidaan valvoa. Palo- ja huoltotilahälytykset saadaan välitettyä järjestelmästä muuhun valvontajärjestelmään. Yksi ohjauskeskus voi valvoa enintään 63:a palopeltiä ja 11:ta savunilmaisinta. Yhteen käyttöpaneeliin voidaan kytkeä 15 ohjauskeskusta. Kaikki signaalit ja toiminnot on varustettu vikasuojatuilla toiminnoilla. Ohjauskeskukseen voidaan ohjelmoida määräaikoina tapahtuva järjestelmän testaus. Testausväli vakiona 1 krt/vko tai 8 h välein. Käyttöpaneelista näkee jokaisen yksittäisen palopellin ja muiden ulkoisten komponenttien tilan. Koko järjestelmää tai yksittäistä komponenttia voi käyttää manuaalisesti. Palo- ja huoltosignaalit on nollattava manuaalisesti käyttöpaneelista. Paneelista on pääsy hälytyslokiin, joka tallentaa edellistä hälytystä ja niiden ajankohdat. Lisäksi järjestelmässä on tapahtumaloki, josta voi tarkistaa, että yksittäiset testaukset on suoritettu ongelmitta. Loki tallentaa 8 tapahtumaa aikaleimoilla varustettuna. Tarkastusta ja huoltoa varten ohjauskeskuksen, paneelin ja väylävahvistimen edessä on oltava riittävästi tilaa. Vahinkojen välttämiseksi ohjauskeskukset, paneeli ja väylävahvistin on asennuksen aikana tuettava siihen asti, kunnes ne on asianmukaisesti asennettu paikalleen. Ohjauskeskuksia, paneelia, väylävahvistinta ja peltimoduulia ei saa sijoittaa siten, että ne altistuvat liuottaville nesteille/höyryille. Ohjaussäätimiä, paneelia, virtalähdettä tai venttiilimoduulia ei saa sijoittaa EX-alueelle. Järjestelmän komponentit saa asentaa vain sisätiloihin. Palopeltien ohjausjärjestelmä koostuu seuraavista osista Toimilaitteelliset palopellit varustettuna sähköisellä lämpösulakkeella Toimilaite ohjaa palopeltiä auki normaalitilanteessa. Palo- ja vikatilanteissa toimilaite sulkee palopellin jousivoimalla. Palopellin toimilaite kytketään sen omilla kaapeleilla kyseistä palopeltiä palvelevaan peltimoduuliin. PMOD peltimoduulit Peltimoduuli syöttää V jännitteellä virtaa palopellin toimilaitteelle. Peltimoduuli välittää tiedonsiirtoväylän avulla palopellin asentotiedon ohjauskeskukselle. Yksi järjestelmän palopeltimoduuleista kytketään OHJK ohjauskeskukseen ja muut palopeltimoduulit muiden palopeltimoduulien väliseen tiedonsiirtoväylään. Käytettävä kaapeli on tyyppiä Cat6 P ja johtojen minimipaksuus 0,58mm. (AWG3 tai pienempi.) OHJK ohjauskeskukset Ohjauskeskus kerää palopeltimoduulien välittämät palopeltien asentotiedot väylästä ja syöttää V virtaa viidelle ensimmäiselle palopeltimoduulille. Yhdellä ohjauskeskuksella voidaan ohjata 63 palopeltiä. Ohjauskeskukseen voidaan liittää kanavistoon tai tilaan asennettavia savunilmaisimia. Ohjauskeskukseen voidaan yhdistää ohjausviesti ulkoiselta paloilmoitinkeskukselta (PIK), jolla ohjataan palopellit kiinni-asentoon. Kun paloilmoitinkeskus kuitataan valmiustilaan, palopellit ohjautuvat auki-asentoon. Ohjauskeskuksesta voidaan ottaa ohjausviesti ilmanvaihtokoneelle. Ohjausviestillä sammutetaan ilmanvaihtokone suoraan tai VAK:n kautta ohjelmallisesti. Ohjauskeskukseen voidaan ohjelmoida määräaikoina tapahtuva järjestelmän testaus. Testauksessa palopellit ajetaan kiinni-asentoon ja uudelleen auki-asentoon. Jos palopellin toimilaite ei reagoi ohjausviestiin ensimmäisellä kerralla, järjestelmä toistaa testauksen ja antaa keskukselle huoltohälytyksen. Jos toimilaite ei toisellakaan kerralla reagoi, järjestelmä antaa palotilahälytyksen. Ohjauskeskuksesta saadaan ulos palotilanteen hälytys sekä huoltohälytys. Hälytykset voidaan ohjata ulkopuolisiin 6

7 järjestelmiin, kuten kiinteistöautomatiikkajärjestelmään tms. Palotilanteen hälytys aiheutuu, jos palopellin lämpösulake laukeaa, palopellin toimilaite menee jostain syystä jännitteettömäksi tai palopelti ei tottele testauksen ohjausviestiä. Palotilassa palopelti sulkeutuu ja järjestelmässä aiheutuu palotilanteen hälytys. Tällöin järjestelmän kaikki palopellit ajetaan kiinni asentoon. Huoltohälytys aiheutuu, jos järjestelmän testauksessa palopellin toimilaite ei sulkeudu tai avaudu ensimmäisellä kerralla, mutta toimii uudelleen testattaessa. VV väylävahvistimet Väylävahvistinta käytetään yli viiden palopellin järjestelmissä syöttämään V jännitteellä virtaa palopeltimoduuleille, välittämään palopellin asentotietoja ohjauskeskukselle sekä välittämään järjestelmän ohjausviestejä palopeltimoduuleille. Väylävahvistimille kytketään 30 V syöttö. Väylävahvistimia on suuremmissa järjestelmissä aina kahdeksan palopeltimoduulin välein ja se sijoitetaan palopeltimoduulien tiedonsiirtoväylään. Käytettävä kaapeli on tyyppiä Cat6 P ja johtojen minimipaksuus 0,58mm. (AWG3 tai pienempi.) KP käyttöpaneeli Digitaalisella käyttöpaneelilla ohjataan järjestelmän toimintoja suomenkielisillä valikoilla. Käyttöpaneelin voidaan yhdistää 15 OHJK-ohjauskeskusta. 7

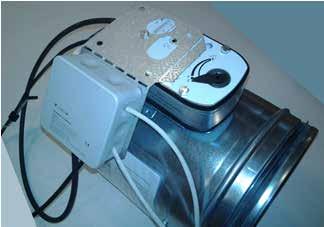

8 Palopeltijärjestelmän asennus Fyysisten osien asennus (sähköasentaja): 1. Peltimoduulien asennus PMOD-peltimoduulit asennetaan asennuslevyillä ja ruuveilla palopeltiin. Vaihtoehtoisesti peltimoduuli voi olla myös erillään palopellistä esimerkiksi kaapelihyllyssä tms. vastaavassa paikassa palopellin läheisyydessä. a. Palopellin moottorista tulevat kaksi kaapelia kytketään peltimoduulin liittimiin. Johdot ovat merkitty numeroin ja ne kytketään alla olevan kuvan tai toimintakaavion mukaisesti, joka tulee ohjauskeskuksen mukana.. PMOD-peltimoduulien väyläkaapelointi (tiedonsiirto+sähkönsyöttö) a. A, B, +V ja 0V ovat merkintöjä liitoskiskossa peltimoduulin sisällä, johon kaapelit liitetään b. Peltimoduulien välinen kaapelointi tehdään kaapelilla Cat6 P ja johtojen minimipaksuus on 0,58mm. (AWG3 tai pienempi). Muista kaapelin vedonpoisto johdinsitein! c. A:n ja B:n on oltava kierretty parikaapeli erillisinä kaapeleina (oranssi ja valko-oranssi). + V:n on oltava parikaapeli yhdistettynä (ruskea + valkoruskea) ja 0 V:n on oltava parikaapeli yhdistettynä (sininen +valkosininen). Kaapelit kytketään alla olevan kuvan tai toimintakaavion mukaisesti, joka tulee ohjauskeskuksen mukana. 0 V/1 V 0 V/1 V 8

9 d. Kaikilla peltimoduuleilla täytyy olla osoite, joka määritetään DIP- kytkimellä, esimerkiksi alla olevan taulukon mukaisesti. OHJK ohjauskeskus VV Vahvistin 1 VV Vahvistin VV Vahvistin 3 VV Vahvistin VV Vahvistin 5 VV Vahvistin 6 VV Vahvistin 7 VV Vahvistin Dippikytkin Osoiteluku Osoite (PMOD ) = dippikytkin -asennossa ( ) "---" = ei käytössä Osoite 5 (PMOD 5) = dippikytkin 1 ja 3 -asennossa ( ) Osoite 19 (PMOD 19) = dippikytkin 1, ja 5 -asennossa ( ) Katso tarvittaessa Käyttöönottopöytäkirjaa Osoite on asetettava ennen järjestelmän käynnistämistä. Jos osoitteisiin tehdään muutoksia, tulee järjestelmä ottaa jännitteettömäksi ja käynnistää uudelleen. 3. Komponenttien merkintä Muista merkitä kaikkien komponenttien sijainti pohjakuvaan, jotta komponentit on helppo löytää vikatilanteessa ja käyttöönotossa ohjelmoida oikeat osoitteet. Käyttöönottopöytäkirjaan on ehdottoman tärkeää kirjata sijainnit ja komponenttien osoitteet.. Väylävahvistimen asennus Jos palopeltejä on enemmän kuin viisi, tarvitaan seuraavalle kahdeksalle palopellille VV-väylävahvistin. a. Huomioi väylävahvistimien liittimien IND (tulo)-/ud (lähtö)-merkinnät. Liitännät on tehtävä oikein. b. Väylävahvistimen jälkeisen ensimmäisen peltimoduulin välinen kaapeli on oltava mahdollisimman lyhyt (max 10 m). 5. Varmistusmittaukset Tarkista, ettei + V:n ja A:n tai B:n välissä ole oikosulkua, ja mittaa vastus 0 V:sta A:han ja B:hen (vastuksen mittaustuloksen on oltava sama väylän alkupäässä kuin loppupäässä). Vastus on mitattava väylän alkupäässä eli ohjauskeskuksessa ja järjestelmän viimeisissä komponenteissa. Jos mittaukset eivät ole samat, on järjestelmässä tapahtunut kaapelin liitosvirhe. Virhe tulee tarkastaa ja korjata. 9

10 6. Käyttöpaneelin aktivointi Liitä KP-käyttöpaneeli OHJK-ohjauskeskukseen. Jos ohjauskeskuksia on useita, katso sivua 17. a. Aktivoi virransyöttö käyttöpaneeliin asettamalla kytkin INTERNAL-asentoon ohjauskeskuksesta. Katso s. 17 kuvan kohta 1. Se ohjauskeskus, joka on yhteydessä käyttöpaneeliin on INTERNAL- asennossa, muut EXTERNAL-asennossa. b. Aseta ohjauskeskusten yksilölliset osoitteet ohjauskeskuksissa sijaitsevilla DIP-kytkimillä (punainen DIP-kytkin). 7. Savunilmaisimen kytkentä Savunilmaisimen liittäminen järjestelmään: a. Liitä savunilmaisin ohjauskeskukseen ja sijoita se kanavaan siten, että se tunnistaa savun poistoilmasta. Savunilmaisimen liittimien 1 ja 5 väliseksi vastukseksi on asetettu järjestelmän vaatima,7 kilo-ohmia, tämä vastus sijaitsee OHJK-ohjauskeskuksen liitinrivissä. Huomautus: Savuilmaisimen mukana tulee, kilo-ohmin vastus. Sitä EI saa käyttää tässä järjestelmässä! b. Ohjelmallisesti paneelista valittava pääohjain palotilan valvontaa varten voivat olla PIK, SAVUANTURI, PIK/SAVUANTURI tai OHJK MASTER. (Tämä siis tarkoittaa että jos kohteessa on paloilmoitinkeskus, niin valitaan PIK. Kun kohteessa on savuanturi kanavassa mutta myös paloilmoitinkeskus niin tällöin valitaan PIK/SAVUANTURI jne) 8. Paloilmoitinkeskuksen (PIK) kytkentä a. Vaihtoehtoisesti voidaan käyttää potentiaalivapaata signaalia paloilmoitinkeskuksesta (PIK) OHJK-ohjauskeskuksen liittimiin 18 ja 19. Katso myös kytkentäkaavion kuvaa. b. Ohjelmallisesti paneelista valittava pääohjain palotilan valvontaa varten voivat olla PIK, SAVUANTURI, PIK/SAVUANTURI tai OHJK MASTER. (Tämä siis tarkoittaa että jos kohteessa on paloilmoitinkeskus, niin valitaan PIK. Kun kohteessa on savuanturi kanavassa mutta myös paloilmoitinkeskus niin tällöin valitaan PIK/SAVUANTURI jnejne) 9. Valvonta-alakeskuksen (VAK) kytkennät Lähtevät signaalit: a. Ilmanvaihtokoneen käyntilupa, potentiaalivapaa reletieto, kytketään liittimiin ja 3 OHJK:ssa. Jos enemmän IV-koneita tieto monistetaan VAK:ssa. Tämä käyntilupatieto sulkee IV-koneet palotilahälytyksestä. b. Järjestelmän huoltotilahälytys kytketään liittimiin ja 5 OHJK:ssa. Järjestelmä on käytettävissä, mutta VAK:iin tulee huoltotilahälytys, B-luokan häly c. Järjestelmän palotilahälytys kytketään liittimiin 6 ja 7 OHJK:ssa. 10. Käyttöönottovarmennus Varmista ennen käynnistystä, että laitekokoonpano on asennettu käyttö-ohjeiden mukaisesti ja että sähköasennukset ovat kunnossa. 11. Verkkovirtakytkennät (30V) Kytke 30 V:n virransyöttö OHJK-ohjauskeskukseen ja VV-väylävahvistimiin. a. Järjestelmä tulee varustaa yhdellä tai useammalla huoltokatkaisimella, josta koko järjestelmän sähkösyöttö (30 V) voidaan katkaista. 10

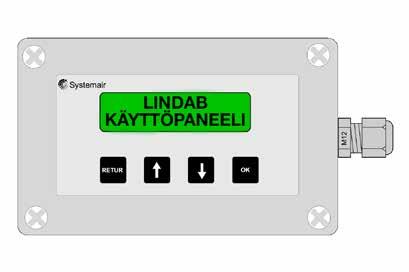

11 Käyttöpaneelin toiminta Paluu (RETUR): Siirtää valikkorakenteessa taaksepäin Nuoli ylöspäin : Siirtää valikkorakenteessa ylöspäin ja suurentaa arvoja. Nuoli alaspäin : Siirtää valikkorakenteessa alaspäin ja pienentää arvoja. OK: Siirtää alavalikkoon / Vahvistaa valinnan / Ottaa muutetun arvon käyttöön. Painamalla OK-painiketta kolme sekuntia, käyttäjä voi valita yhden kolmesta yksiköstä: käyttöpaneelin, ohjauskeskuksen tai peltimoduulin. 00/00 = Käyttöpaneeli XX/00 = Ohjauskeskus XX XX/YY = Peltimoduuli YY ohjauskeskuksessa XX 01/00 = Ohjauskeskus 1 Käyttöpaneeli siirtyy hetken kuluttua automaattisesti takaisin päävalikkoon. Hälytyksen aikana käyttöpaneeli vilkkuu ja kertoo, mistä ja minkä tyyppisestä hälytyksestä on kyse. Valikkorakenteessa voit aina tarkistaa, onko järjestelmässä aktiivisia hälytyksiä, painamalla PALUU (RETUR)-painiketta, kunnes siirryt takaisin päävalikkoon. Jos aktivoit komennon paneelista, ennen kuin edellinen komento on suoritettu, suoritetaan ensin ensimmäinen komento ja sen jälkeen jälkimmäinen. Päiväyksen/kellonajan muoto on: ppkkvvttmm Hälytys = 00: PALOPELTI, pelti nro 3 ohjauskeskuksessa 1; klo 10:3 11

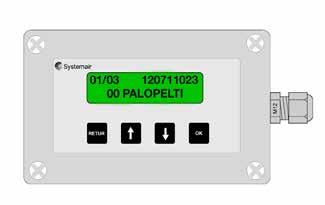

12 Järjestelmän käynnistys ja kokoonpanon määritys käyttöpaneelin kautta 1. Odota virran kytkemisen jälkeen 0 sekuntia.. Jos ohjauskeskuksia on enemmän kuin yksi, ohjauskeskukset etsitään paneelin kohdasta ASETUKSET -> OHJKESK VERKKO -> OHJK HAKU. a. Vahvista löydetty OHJAUSKESK määrä kirjoittamalla vastaava luku. b. Määrän täsmättävä asennetun määrän kanssa. c. Jos järjestelmä ei löydä asennettuja ohjauskeskuksia, ovat kytkennät tarkastettava. 3. Siirry haluttuun ohjauskeskukseen, painamalla OK näppäintä n. kolme sekuntia, jolloin voit valita muita ohjauskeskuksia jotka ovat DIP-kytkimellä määritelty. Katso paneelin käyttöohjetta sivulla Sivuilla 1-15 on esitetty käyttöpaneelin toiminnot.. Etsi ohjauskeskuksen tasolla peltimoduuleja kohdasta ASETUKSET -> OHJKESK VERKKO. a. Palopeltiverkostossa olevat palopeltimoduulit haetaan valitsemalla PP HAKU ja OK. b. Näkyviin ilmestyttävä asennettu määrä. c. Vahvista löydetty määrä kirjoittamalla vastaava luku nuolinäppäimillä. d. Puuttuvia peltimoduuleja voi etsiä käymällä läpi PP LISTAN tai PP HAUN. e. Jos puuttuvia peltimoduuleja ei löydy, tarkasta kytkennät ja DIP-kytkimien asennot. 5. Jos järjestelmässä on savuilmaisimia, mene kohtaan TYÖKALUT -> NÄYTÄ SAVUILM, ja tarkasta, että savunilmaisimen signaali on n. 5-6 ma. Savuilmaisin tulee huoltaa, jos signaali on alle 3 ma tai yli 10 ma. 6. Kohdassa ASETUKSET -> PALOILMAISIN -> PALOILMAISIN -> voit muuttaa käytettävää hälytyksen antavaa ohjainta. a. Vaihtoehdot ovat PIK, SAVUANTURI, SAVUANT&PIK tai OHJK MASTER 7. Voit muuttaa järjestelmän testaussykliä halutessasi kohdassa ASETUKSET ->- TESTAUS -> Vaihtoehdot ovat kerran viikossa tai 8 h välein. 8. Huolto- ja palohälytysten kuittaus tehdään kohdassa TYÖKALUT -> RESET PALOTILA tai RESET HUOL- TOTILA. a. Mahdolliset virheet ja hälytykset, kuvataan sivuilla Jos kaikki on kunnossa, voit ajaa järjestelmää yhdessä IV-koneen kanssa. a. Testaussyklin voi aktivoida IV-koneen ollessa käynnissä. b. Järjestelmän saatua käyntiluvan, palopellit aktivoituvat uudelleen. c. IV-kone vapautuu, kun ensimmäinen palopeltisarja avautuu. d. Voit seurata käyttöpaneelista palopeltien tilaa testauksen aikana. 10. Voit lukea mahdolliset hälytykset joko TAPAHTUMALOKI sta tai HÄLYLOKI sta ohjauskeskuksen ja palopel timoduulin tasolla käyttöpaneelilta. 1

13 11. Nyt voidaan kuitata HUOLTO VALMIS TYÖKALUJEN alta. 1. Voit testata järjestelmän mekaanisen vakauden ja ohjauksen/valvonnan vakauden käyttämällä automaattista testitoimintoa kohdassa MAN TESTAUS. Tällöin säädin siirtyy palotilaan, eikä iv-konetta voi käytää. Kaikki pellit liikkuvat automaattisesti puolen tunnin välein, kunnes toiminto pysäytetään POISTU KÄSIKÄYT -toiminnolla kohdassa MAN TESTAUS. Tätä toimintoa voidaan esimerkiksi käyttää kun järjestelmää otetaan käyttöön. Silloin voidaan jättää esim. viikonlopuksi manuaalinen testaus päälle, ns. stressitesti. 13. Kun ohjauskeskuksia on useita, siirry kohtaan ja toista vaiheet. 1. Kun järjestelmä on käynnistetty, palonrajoittimen toiminnot on testattava perusteellisesti. Jos kaikki osat on asennettu ohjeiden mukaan, mahdolliset käyttöpaneelin hälytykset voidaan kuitata. Noudata järjestelmän asennusohjeita. 13

14 Käyttöpaneelin toiminnot Normaalikäyttö Kun painat kerran käyttöpaneelista nappia, valo syttyy. Valo vilkkuu, kun hälytys on aktii- vinen, ja järjestelmä kertoo, missä hälytys on. Palaamalla takaisin päävalikkoon voit aina tarkistaa, onko aktiivisia hälytyksiä. Työkalut (Kun olet OHJK-tasolla) Työkaluja tarvitaan päivittäiseen käyttöön ja vianmääritykseen. Näytä nimi Tästä näet käytettävän yksikön nimen, yleensä Paneeli tai Ohjauskeskus. Näytä savuilm Jos savuilmasin on asennettu, järjestelmä lukee nykyisen virran savunilmaiseen milliampee- reina ja ilmoittaa tilan sen mukaan. 5 6 ma = ei virhettä. Kun hälytykset nollataan, virran syöttö loppuu ja virraksi tulee 0. Pellin tila Jokaisen väylässä olevan palopellin tila voidaan tarkastaa käyttöpaneelista. Kun pelti on auki valo palaa PMOD:ssa. Pellin tilat: AKTIVOITU = siirtyminen yhdestä asennosta toiseen. Pääteasennot KINNIAS 5 = pelti kiinni. AUKIAS. 80 = pelti auki. EI YHTEYTTÄ = yhteys moduuliin tai moduuleihin ei toimi. I/O-arvot Yksittäisen digitaalisen tulon (DI) ja lähdön (DO) ja analogisen 0 10 V:n lähdön tila Huolto pvm Kun huolto suoritettu - painetaan ko. painiketta Testaus Kun koko järjestelmän testaus aktivoidaan, kaikki palopellit avautuvat. Tämän jälkeen ne sulkeutuvat uudelleen. Jokaisen palopellin aktivoinnin yhteydessä ne avautuvat pareittain jokaisessa väylävahvistemessa/ohjauskeskuksessa. Katso lisätietoja asetusten ja testausten ajankohdan kuvauksesta. Reset palotila Nollaa aktiiviset palohälytykset. Reset huoltotila Nollaa aktiiviset huoltohälytykset. Man testaus Ohjauskeskukset siirtyvät palotilaan, kun yksi näistä toiminnoista aktivoidaan. MAN AKTIVOINTI = kaikki ohjauskeskuksen pellit avautuvat. MAN DEAKTIVOINTI = kaikki ohjauskeskuksen pellit deaktivoituvat. MAN AJASTUS = kaikki pellit aktivoituvat/deaktivoituvat puolen tunnin välein. Tämä on tarkoitettu koko järjestelmän nopeaan toiminnan testaukseen. POISTU KÄSIKÄYT = aktivoimalla tämän kaikki palautuu jälleen normaaliasentoon. Ohjauskeskus siirtyy pois palotilasta. Poistu käsikäyt-toimintoa on käytettävä myös silloin, kun manuaalinen testaus on aktivoitu yksittäisissä peltimoduuleissa. OHJK näyttö Näyttää mikä merkintä valitun ohjauskeskuksen LED-näytöllä näkyy/vilkkuu. 1

15 Huolto valmis Aktivoidaan kun huolto on suoritettu, jos tulee ilmoitus HUOLL AIKA". Kun "HUOLTO VALMIS" aktivoidaan on huollon aika kuitattu. "HUOLL AIKA" -tietoa ei tule, jos peltejä ajettu auki/kiinni asentoon tässä välissä. Jos testaukset menevät läpi, ei huoltoilmoitusta tule Ohjelmaversio Ohjauskeskuksen ohjelmistoversio. Asetukset: Tätä osiota käytetään järjestelmän asetusten määrittämiseen. Nimi Tässä voi ohjelmoida kyseisen palo-osion yksilöllisen nimen. Ohjkesk verkko PP LISTA : Edellisellä lukukerralla löytyneiden peltien luettelo. Luettelossa mainitaan yksit täisten peltimoduulien numerointi ja tilatieto. PP HAKU : Peltimoduulien haun suoritus. Haun jälkeen näkyviin tulee löydetty määrä. Vahvista määrä kirjoittamalla sama luku kuin löydettyjen määrä ja paina OK. Paloilmaisin Paloilmaisin: Tässä vaihtoehdot ovat SAVUANTURI, OHJK MASTER, SAVUANTURI & PIK ja PIK. Näistä valitaan mikä kohteessa on käytössä. Testausaika Viikoittaisen testauksen / 8 h ajankohdan asetus. Järjestelmä liikuttaa kaikkia peltejä tänä ajan kohtana, kerran viikossa, jos järjestelmä ei ole seitsemän edellisen päivän aikana suo rittanut kaikkien peltien täyttä aktivointia/deaktivointia. DI3 PIK-viesti Signaali voidaan kääntää. On kuitenkin huomattava, että tällöin toiminto ei ole vikasuojattu. DO Vapauta IV-K IV-koneen käynnin reletulosignaali voidaan kääntää. DO3 Huoltohäly Huoltohälytyksen reletulosignaali voidaan kääntää. DO Palotilahäly Palohälytyksen reletulosignaali voidaan kääntää. Yhteysvirhe Huoltohälytyksen laukaisevien yhteisvirheiden määrä voidaan valita, vaihtoehdot ovat 1 tai (oletusasetus). Tätä on mahdollista käyttää jaksoittaisten virheiden vianmäärityksessä. Kolme perättäistä virhettä tuottaa aina palotilanteen. Tehdasasetus Tehdasasetuksen jälkeen järjestelmän virransyöttö on katkaistava, jotta kaikki asetukset palautuvat tehdasasetuksiin. Tapahtumaloki Hälytysloki Tässä osiossa on kirjattuna 83 viimeistä tapahtumaa. Tässä osiossa on kirjattuna 1 viimeistä hälytystä. 15

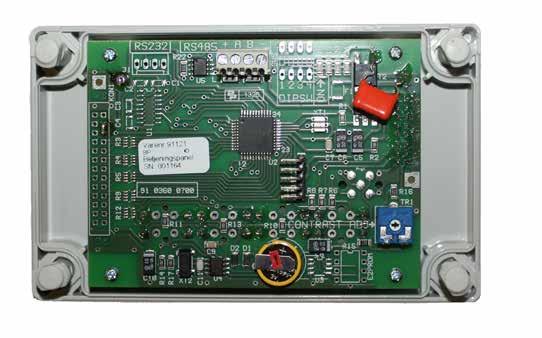

16 Komponenttien tekninen kuvaus Käyttöpaneeli - KP Paneelin yleisestä käytöstä kerrotaan paneelin käyttöohjeen kohdalla sivuilla 13 ja 15. Käyttöpaneelissa on kaksirivinen näyttö ja 16 aakkosnumeerista merkkiä. Eri valikoiden välillä liikkumiseen ja arvojen muuttamiseen on neljä käyttöpainiketta. Paneeli liitetään ohjauskeskuksiin väyläkaapelilla, jota kautta myös virta kulkee. Paneelilla voi hallita enintään 15:tä ohjauskeskusta saman väyläjärjestelmän kautta. Kaikki väylän yksiköt on liitettävä pitkään riviin. Väylän suurin sallittu yhteenlaskettu pituus on n m. Paneelin liittimet + A B - Käyttöpaneelin tekniset tiedot: Virransyöttö VDC, 70 ma Kotelointi IP5, ei hyväksytty ulkoasennukseen Mitat (K x L x S) 80 x 130 x 35 mm Paino 0,19 kg 16

17 Ohjauskeskukset - OHJK Ohjauskeskuksessa on toimintoja ja liitäntöjä, joita tarvitaan palo-osaston tarpeiden käsittelyssä. Ohjauskeskuksessa on kaksi väyläjärjestelmää, yksi ohjauskeskuksen ja paneelin yhdistämiseen ja yksi peltimoduulien liitäntään. Paneeleihin nähden ohjauskeskus on väylässä orjayksikkö. Peltimoduuleille ohjauskeskus on isäntä, joka ohjaa yksittäisten peltimoduulien tilaa (enint. 63kpl/ohjk). Olennaiset komponentit voi liittää vikasuojatusti suhteessa järjestelmän nykyiseen kokoonpanoon. Savunilmaisimia voi liittää enintään 10. Ohjauskeskukset voivat syöttää virtaa ( VDC) enintään viidelle peltimoduulille. Ohjauskeskuksesta peltimoduuleihin kulkee yksi Cat6 P- kaapeli ja johdon minimipaksuus 0,58mm. (AWG3 tai pienempi). Ohjauskeskus käyttää 30 V:n virtaa. Ohjauskeskuksen osoitteen ja toimintojen määrittämistä varten on dipkytkin, jota voidaan käyttää määrittämiseen ilman paneelia. Myös painiketta käytetään määritettäessä asetuksia ilman paneelia. Ohjauskeskuksen pienessä näytössä (led-näyttö) näkyy tilatietoja ja virhekoodeja. Käyttöpaneeli sisältää aina tarkempaa tietoa hälytyksistä.,7 kω Savuilm. 1 5 Ilmanvaihtokoneen ohjaus () (1) AGR. RØG TRYK TEMP VENT. DRIFT AUX SIGNAL VENT. AGR. SERVICE BRAND + V Ain 0 V + V 0-10 V 0 V IN 0 V 0-10 V 0 V DI 0 V DI 0 V DI 0 V DO1 DO1 DO DO ABA STOP RØG FRIGIV DO3 DO3 DO DO Savuilmaisin Ei käytössä Suomessa Ei käytössä Suomessa Ei käytössä Suomessa Varalla Ei käytössä Suomessa PIK, Potentiaalivapaa Ei käytössä Suomessa Vapauta IV-Kone, pot. vapaa Huoltotila Palotila 1. Valitaan INTER tai EKSTERN tila ohjauskeskukselle. (Ohjauskeskus joka liitetty käyttöpaneeliin tulee olla INTER tilassa, muut ohjauskeskukset EKSTERN tilassa.). 1,6 A:n sulake 3. Ohjausväylän liittimet; tähän kytketään myös paneeli.. Vihreä merkkivalo kertoo kahden väylän viestinnästä. 5. Peltimoduulin liittimet. Liitännät voi tehdä kahteen suuntaan niin, ettei ohjauskeskus ole väylän päässä. 6. Punainen merkkivalo palotilalle ja keltainen merkkivalo huoltotilalle. 7. DIP-kytkin ohjauskeskuksen osoitteen määrittämiseen, oletusasetus on 1, itsenäisen käytön valinta ilman paneelia ja itsenäisen käytön järjestelmän tyyppi. 8. Ohjauskeskuksen led-näyttö tilan ja virhekoodien näyttämiseen. Katso sivut Painike määritykseen ja nollaukseen itsenäisessä käytössä, katso erillistä käyttöohjetta. 17

18 10. Potentiaalivapaat lähtörelesignaalit. Vapauta IV-kone (FRIGIV AGR.) Huoltotila (C-hälytykset) ja palotila (A-hälytykset). Katso sivut 6-7. a. Voidaan käyttää signaalilaitteena tai ulkoisen ilmoitusjärjestelmän liittämiseen. 11. Signaalit: Savunilmaisin, IV-koneen käyttösignaali, AUX (ei käytössä), PIK-signaali a. Normaalit mittaustulokset: savunilmaisin 5, ma, huolto alle 3 ma ja yli 10 ma ja palo alle 3 ma ja yli 6 ma. b. Digitaalisissa tuloissa mittaustuloksen on oltava noin 1 V liittimien välillä; suljettaessa mittaustuloksen on oltava 0 V V, suurin sallittu sulake 10 A Ohjauskeskuksen tekniset tiedot Virransyöttö 30 V Suurin sallittu sulake 10 A Kotelointi IP5, ei hyväksytty ulkoasennukseen Mitat (K x L x S) 00 x 180 x 60 mm Paino 1,15 kg Releet V:n 1 A:n signaalireleet VDC:n lähtö Ohjausliittimien suurin sallitu kuormitus 0, A paitsi järjestelmäkomponenteissa 18

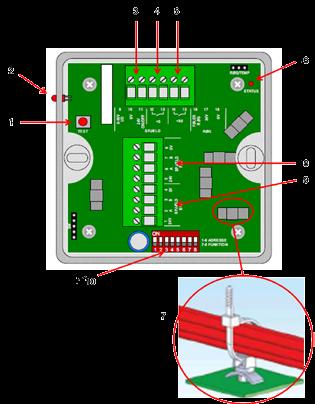

19 Peltimoduuli - PMOD Yhtä palopeltiä kohti käytetään yhtä PELTIMODUULIA. Peltimoduulissa on liittimet venttiilimoottorin kaapelien suoraan kytkentään. Peltimoduuli valvoo ja ohjaa palopellin toimilaitetta. Kaapelilla (CAT6 P x 0,58mm) annetaan ohjausviesti ja syötetään V virta toimilaitteelle. Peltimoduulin osoitteen määritystä varten on DIP-kytkin. Testipainike mahdollistaa palopellin manuaalisen testaamisen asennosta toiseen. Sivussa oleva punainen merkkivalo kertoo palopellin tilan. Jatkuvasti palava punainen merkkivalo tarkoittaa, että laitteen tila on OK, vilkkuva valo tarkoittaa liikkumista, ja sammunut valo on virheen merkki. 0 V/1 V 0 V/1 V 1. Testipainike pellin manuaaliseen käyttöön. Yksi painallus liikuttaa pellin asennosta toiseen.. Punainen tilan merkkivalo. Palaa = OK Vilkkuu = pelti liikkuu Sammunut = ei yhteyttä, vikatila 3. Syöttöliittimet pellille. 5 :n päätekytkimen liittimet :n päätekytkimen liittimet 6. Punainen/vihreä yhteyden merkkivalo 7. Kaapelien vedonpoisto 8. Peltimoduuliväylän tulo-/lähtöliittimet, vapaa valinta 9. Peltimoduuliväylän tulo-/lähtöliittimet, vapaa valinta 10. Osoitteen määrityksen DIP-kytkin, katso erillistä ohjetta. Jos osoitetta muutetaan järjestelmän virran ollessa kytkettynä, uusi osoite otetaan käyttöön vasta, kun virta on katkaistu ja kytketty uudelleen. Peltimoduulitasolla tapahtuu vain yksi liike aktivointia kohti. 19

20 Peltimoduulin/moottorin vianmääritys Pääseekö pelti liikkumaan mekaanisesti vapaasti? Yksittäistä peltiä voi liikuttaa peltimoduulin TEST-painiketta painamalla. Palopellin aktivointi ei saa koskaan kestää yli 150:tä sekuntia eikä deaktivointi yli 5:ttä sekuntia. Peltimoottorin palautussignaaleja voi valvoa mittaamalla jännitteen (VDC) liittimissä 1/13 ja 1/15. Signaalin tulee olla 1 15V avoimella kosketuksella ja 0 V suljetulla. Peltimoduulin tekniset tiedot Virransyöttö VDC Suurin sallittu sulake 10 A Kotelointi IP5, Ei hyväksytty ulkoasennukseen Mitat (K x L x S) 105 x 105 x 50 mm Paino 0, kg Liitäntä Belimo-toimilaitteilla toimivat palopellit 0

21 Väylävahvistin - VV Väylävahvistimen virransyötön on oltava 30 V, ja se tuottaa virtaa ( VDC) enintään kahdeksaan peltimoduuliin/ moottoriin. Vihreä merkkivalo kertoo, että virransyöttö toimii. Väyläkaapeli johdetaan väylävahvistimen läpi ja kytketään merkittyihin (TULO/LÄHTÖ) liittimiin. Väylävahvistin tulee aina asentaa mahdollisimman lähelle (5m) seuraavaa peltimoduulia. Kun käytössä on yli kolme väylävahvistinta, ne on jaettava ohjauskeskuksen molemmin puolin. Ohjauskeskuksen on oltava väylän keskikohdassa. Ylimääräisten liittimien ansiosta väyläjärjestelmään voi tehdä sivuhaaran. 1. Vihreä merkkivalo kertoo, että VDC:n virransyöttö toimii.. 30 V:n kytkentäliittimet, suurin sallittu sulake 10 ampeeria 3. Tässä on noudatettava liitäntöjä väylän TULO kytkentäliittimiin.. Tässä on noudatettava liitäntöjä väylän LÄHTÖ kytkentäliittimiin. 5. Varaus liitäntään peltimoduulille. Erikoista paus, tarkastettava erikseen. Tekniset tiedot Virransyöttö 30 V Suurin sallittu sulake 10 A Kotelointi IP5, ei hyväksytty ulkoasennukseen Mitat (K x L x S) 130 x 130 x 60 mm Paino 0,8 kg VDC 1, A 1

22 Muut toiminnot Savuilmaisimen asennus Savuilmaisin Voidaan asentaa 10 sarjaan Ohjauskeskus UG-3-0 Calectro Ab Liittimet Uniguard Superflow (1) UG-3-0 Calectro Ab Liittimet Uniguard Superflow (n) UG-3-0 Calectro Ab Liittimet Uniguard Superflow (n) OHJK ,7 kω HUOM:, kω vastusta, joka tulee savuilmaisimen mukana, EI KÄYTETÄ.,7 kω vastus toimitetaan ohjauskeskuksen mukana. Yli 30 peltimoduulia Käytettäessä yli kolmea väylävahvistinta järjestelmässä pyritään ohjauskeskuksen asentaa molemmille puolille väylävahvistimia. Tällöin ohjauskeskukset ovat venttiiliväylän keskellä, eivät toisessa päässä. Katso esimerkkejä alta.

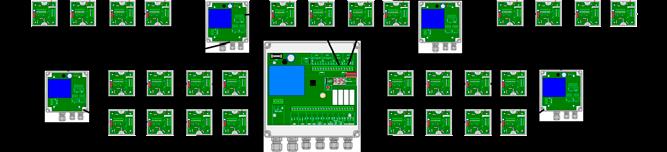

23 Pitkät kaapelit Järjestelmä perustuu CAT6 P x 0,58mm LSZH-kaapelien käyttöön. Tällöin enimmäispituus viimeiseen peltimoduulin ja väylävahvistimen jälkeen on normaalioloissa 100 m, kun peltimoduulit jaetaan tasaisesti väylään ja väylävahvistin on asennettu välittömästi ennen ensimmäistä moduulia. Ohjauskeskuksen (enintään viisi peltimoduulia) jälkeen kaapelin pituus on 50 m. Väylän suurin sallittu yhteenlaskettu pituus on n m. Useita ohjauskeskuksia yhden iv-koneen palvelualueella Vapautettu iv-kone voidaan kytkeä rinnan, jos kaikkien osioiden on oltava suljettu, ennen kuin iv-kone pysähtyy. Jos ne kytketään sarjaan, iv-kone pysähtyy, kun vain yksi osio pysähtyy. Useita iv-koneita yhdessä ohjauskeskuksessa IV-koneeseen voidaan lähettää ylimääräinen vapautussignaali relelähdössä 1. Tämä valitaan asetusten määrityksen yhteydessä. IV-koneista tulevat käyttösignaalit voidaan määrittää rinnan siten, että järjestelmä käynnistyy, jos vain yksi koje on käytössä. 3

24 Testaus ja käyttöönottotarkastus Testaus ja käyttöönotto Testaa kaikki toiminnot, myös se, että kaikki peltimoottorit vaihtavat asentoa palotilanteessa. Käyttöönoton testaukset tulee tehdä erillisen käyttöönottopöytäkirjan mukaisesti. Palonrajoittimen toiminnot on testattava perusteellisesti. Jos kaikki osat on asennettu ohjeiden mukaan, mahdolliset käyttöpaneelin hälytykset voidaan kuitata. Noudata järjestelmän asennus- ja määritysohjeita. Kaikkien komponenttien erillisen testauksen jälkeen järjestelmän yhteinen testaus voidaan aktivoida ohjelman työkaluilla käyttöpaneelista. Käyttöönottoa varten kaikkien osakomponenttien onnistunut testaus on oltava suoritettuna ja dokumentoituna. Käyttöönottopöytäkirjaa käytetään osana tätä dokumentaatiota. Peltimoduulit Kaikki peltimoduulit voidaan aktivoida/deaktivoida työkalutoiminnoilla. Varmista, että kaikki palopellit vaihtavat fyysisesti asentoa. Palopellin tila on luettavissa (kytkin 80 /5 ). Tarvittaessa yksittäisten palopellin tilan voi lukea erikseen jokaisessa peltimoduulissa. Savuilmaisimet Testaa savunilmaisin valmistajan ohjeiden mukaisesti. Älä käytä paksua savua, joka voi kiinnittyä anturiin. Lämmitä lämpötila-anturi lämpöpuhaltimella. ÄLÄ käytä sytytintä tai muuta kaasupoltinta, joka voi vaurioittaa anturia. Savuilmaisimien ja savuanturien on oltava mallia Calectro. PIK-viesti Testaa myös PIK-viesti. Voit lukea viestit paneelin kautta kohdasta Työkalut. Ilmanvaihtokoneen käyntilupa IV-koneen ollessa käytössä sen on sammuttava, kun palopellit sulkeutuvat palotilassa tai testaamisen yhteydessä. Määräaikaistestaus Testaus suoritetaan samalla tavalla kuin asennuksen jälkeinen testaus tai valitulla ohjelmallisella testaussyklillä.

25 Vianmääritys Asennuksen jälkeisessä testauksessa tai myöhemmin havaittujen virheiden yhteydessä apuna voidaan käyttää seuraavia: komponenttien kuvaukset hälytysluettelo tilaluettelo ohjauskeskuksen näytön ilmoitukset kaikkien komponenttien tilan tarkka seuranta eri käyttötilanteissa. Jos peltimoduuleja puuttuu ja testauksessa tapahtuu virheitä, toimintoja voi valvoa ja ohjata manuaalisesti peltimoduuli tasolla käyttöpaneelista. Voit tarkistaa, onko väylässä viallisia peltimoduuleja, mittaamalla vastuksen (ohmia/ω) rungosta (0 V) A:han tai B:hen. Vastuksen on oltava yli 60 kω peltimoduulien määrän mukaan. Koko järjestelmä on irrotettava sähköverkosta näiden mittausten ajaksi. Mittaukset on suoritettava väyläjärjestelmän molemmissa päissä, ja tulosten on oltava samat. Jos mittaustulokset poikkeavat toisistaan, liitännöissä on vikaa. Vikatapauksessa voit jakaa väyläjärjestelmän pienempiin osiin viallisten moduulien etsimistä varten. Lisäksi voit tarkistaa, että + V:sta A:han tai B:hen tai A:n ja B:n välillä ei ole oikosulkua. Voit lisäksi tarkistaa A- ja B-johtimet kytkemällä ne yksitellen runkoon ja mittaamalla läpikulun uloimmasta peltimoduulista. Purkaminen ja hävittäminen Kun purat järjestelmää, katkaise syöttöjännite ja irrota sähkökaapeli voimassa olevien lakien ja asetusten mukaan. Sen jälkeen voit irrottaa palonrajoittimen ja hävittää sen elektroniikkajätettä koskevien ohjeiden mukaan. 5

26 Hälytykset ohjauskeskuksen led-näytöllä Hälytystekstit "Palotila" = Palohälytys OHJK LED-näyttö Paloanturi Savunilmaisimen, lämpösulakkeen tai PIK-signaalin ilmoittama palotila. Savunilmaisimella säätimen virtataso Työkaluissa on normaalisti 5,3 6, ma. Alle 3 ma:n virta voi merkitä katkaisua, yli 6 ma merkitsee oikosulkua tai liian pientä vastusta viimeisessä savunilmaisimessa. Viantunnistuksessa virta ilmaisimeen häviää (--). Virta 10 6 ma rekisteröi signaalin huoltohälytyksenä savunilmaisimesta (C01). PIK-tilan voi lukea I/O-arvoista. A01 Palopelti Peltimoduulin kytkimen seurannasta tulevan hälytyksen ilmoittama palotila. Hälytyslokista voit tarkistaa hälytyksen, moduulinumero näkyy näyttöruudun vasemmassa yläkulmassa. Esimerkiksi merkintä 01/09 tarkoittaa peltimoduulia 9 ohjauskeskuksessa 1. Kyseisen peltimoduulin hälytyslokista ilmenee lisäksi tarkasti, mikä virhe oli kyseessä. LED-näytöllä OHJK:ssa vilkkuu hälytys A0 sekä pellin numero esim. S09. Tarkasta liitännät peltimoottorilta peltimoduuliin. Tarkasta kulkeeko pelti mekaanisesti vapaasti. Yksittäistä peltiä voi liikuttaa peltimoduulin painiketta painamalla. Pellin aktivointi ei saa koskaan kestää yli 150:tä sekuntia eikä deaktivointi yli 5:tä sekuntia. Peltimoottorin palautussignaaleja voi valvoa mittaamalla jännitteen (VDC) liittimissä 1/13 ja 1/15; 1 15 V avoimella kosketuksella ja 0 V suljetulla. Katso tarkempia ohjeita peltimoduulin kohdalta käyttöohjeesta. A0 Peltivika Virhe yhteydessä peltimoduuliin/peltimoduulista. Hälytyslokista voit tarkistaa hälytyksen, moduulinumero näkyy näyttöruudun vasemmassa yläkulmassa. Esimerkki: Esimerkiksi merkintä 0/06 tarkoittaa peltimoduulia 6 ohjauskeskuksessa. Tarkasta että väyläkaapeli on mallia Cat6 P ja johtojen minimipaksuus 0,58mm (AWG3 tai pienempi). Jos järjestelmässä ei ole jännitettä, 0 V:n ja A:n/B:n välinen vastus voidaan mitata. Vastuksen on oltava yli 60 kω. Jos näin ei ole, yksi tai useampi moduuli on viallinen. LED-näytöllä OHJK:ssa vilkkuu hälytys A0 sekä pellin numero esim. S06. A0 Palo-orja Toisesta ohjauskeskuksesta tullut palotilailmoitus Tämä virhe ilmenee molemminpuolisesti kaikissa ohjauskeskuksissa, jotka on kytketty yhteen isäntä-/orjakokoonpanolla. Siksi on selvitettävä, mikä vika toisessa ohjauskeskuksessa on aiheuttanut palotilanteen. A05 Määrittelemätön palovirhe - Ota yhteys huoltoon. A88 Järjestelmän kokoonpanoa ei ole määritetty - Noudata asennusohjeita. A99 6

27 Huoltoilmoitukset Huoltohälytys OHJK LED-näyttö Huolla savuanturi Savuanturi tarvitsee huoltoa. Sisäosa on vaihdettava tai anturi huollettava C01 Virhe PMOD yhteyksissä Enintään kaksi kommunikointiyritystä moduuliin on epäonnistunut. Järjestelmä jatkaa normaalikäyttöä. Jos kolmas kommunikointiyritys epäonnistuu, järjestelmä siirtyy palotilaan (säätimen näyttö 0). Tarkista, että kaapeloinnissa ja liitännöissä on käytetty kaapelia Cat6 P ja johtojen minimipaksuus 0,58mm (AWG3 tai pienempi). Mittaa vastus rungosta A:han ja B:hen järjestelmän virran ollessa katkaistuna; vastuksen on oltava yli 60 kω. Jos näin ei ole, etsi viallinen moduuli. C10 Virhe PMOD testauksessa Jos peltimoduulin testauksen yhteydessä tapahtuu virhe, liike yritetään toistaa. Jos se onnistuu virheettömästi toisella kerralla, järjestelmä jatkaa normaalia toimintaa ja huoltohälytys aktivoituu. Virhe-etsintä kohdan A0, Palopelti mukaisesti. C11 Huoltoaika Huoltoilmoitus, joka annetaan 11 kuukautta sen jälkeen, kun Huolto suoritettu kohdassa Työkalut on aktivoitunut viimeksi. Ilmoitus tarkoittaa, että tarkistus on suoritettava. Tämän huoltoilmoituksen voi poistaa vain Huolto suoritettu toiminnolla. C1 Ohjauskeskuksen näytön tilailmoitukset Pelti deaktivoituu (sulkeutuu) Pelti aktivoituu (aukeaa) Käynnistysviive virran kytkennän yhteydessä, 0 sekuntia Man testaus; jokin manuaalisista toiminnoista on aktivoitu Työkaluissa. Esim. Man testauksen alla, pitää vapauttaa man.testaus valitsemalla Poistu Käsikäytöstä Vaihtaa järjestelmän asetuksia. Palotila pysäytetään eli puretaan Peltimoduulin hälytykset Kommunikointivirhe Kytkimen 5 virhe Kytkimen 80 virhe Hidas aktivointi Hidas deaktivointi Pellin liikevirhe SXX (Esim. peltimoduuli numero 05) jota alla olevat hälytykset koskevat Virhe peltimoduulin kommunikoinnissa Asentovirhe 5 kytkimessä, pysyvä yhteys tai katkos. Tarkasta sähköliitännät ja pellin liikkuminen. Asentovirhe 80 kytkimessä, pysyvä yhteys tai katkos. Tarkasta sähköliitännät ja pellin liikkuminen Aikaraja on ylitetty venttiilin aktivoinnissa. Deaktivoinnin aikaraja on ylitetty. Tarkasta palopellin asennus. SXX F10 F11 F11 F1 F1 F13-F1 7
