1 Ilmanlaadun parantaminen tasaamalla olosuhteita tilojen välillä Sisäilmastoseminaari Tampereen teknillinen yliopisto Suomen Yliopistokiinteistöt Oy

2 Esityksen jäsennys Taustaa Oivallus ja idea Tutkitaan, menetelmät Tuloksia, kolme esimerkkiä Johtopäätöksiä Kysymyksiä, kommentteja?

3 Taustaa Tilamuutoksia tai remontteja vanhoissa rakennuksissa - miten ilmanvaihto ratkaistaan? Tilassa tunkkainen ilma, mutta ei voida tai haluta tehdä suuria remontteja. Ilmanlaadun parantamiseksi tarvitaankin myös pieniä, nokkelia ja tapaukset yksilökohtaisesti huomioon ottavia ratkaisuja. Hyvät tilamuutossuunnitelmat eivät saa jäädä tekemättä ilmanvaihtoon liittyvien haasteiden/kustannusten/ongelmien vuoksi!

4 Oivallus ja idea SYK Oy:n Tampereen toimitilat remontoitiin koppikonttorista moderniksi avoimeksi monitilatoimistoksi syksyllä Ilmanvaihtoon ei kuitenkaan voitu tehdä suuria muutoksia ja tilatehokkuus parani Pelättiin ilmanlaadun heikkenemistä. Ilmanlaatua mitattiin, seurattiin ja siihen kiinnitettiin huomiota Ilmanlaatu pysyikin hyvänä! Miksi??

5 Menetelmät Mittaukset (CO 2,lämpötila, RH%) Uusi laskentamalli (D-työ: Maxime Viot, TTY) Laskee ilman CO 2 -pitoisuuden ottamalla huomioon myös tilojen väliset konvektiiviset ilmavirtaukset Tuloksia Katsotaan kolme esimerkkiä tuloksista: Kokoontumistila Lounge Neuvotteluhuone Mekri ATK-luokka aulassa

6 Kokoontumistila Lounge

7 Kokoontumistila Lounge

8 Kokoontumistila Lounge Koneellinen ilmanvaihto 215 l/s Lattiapinta-ala 85 m 2 Kapasiteetti max 40 henkeä Lounge Tarkastellaan eräs päivä Loungessa: klo 08:00-12:00 35 ihmistä, lounas klo klo 13:00-14:45 30 ihmistä

9 Mitä tapahtui? Laskentamallista: T=0,5 C 140 l/s T=1,0 C 200 l/s T=1,5 C 280 l/s Koneell. IV 215 l/s Muut tilat ~22 C Lounge ~23 C Lämpötilaerot saavat aikaan ilmavirtauksia tilojen välillä Tapahtuu tilojen välistä ilmanvaihtoa käytävää pitkin

10 Lämpötila C Loungen ja muiden tilojen välille syntyi lämpötilaeroa 23,5 Lounge Muut tilat 23 22, ,5 21 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 Kellonaika

11 Hiilidioksidipitoisuus (ppm) Vaikutus ilmanlaatuun Loungen ilman hiilidioksidipitoisuus Mitattu Laskennallinen Lask. ilman käytävää ihmistä 30 ihmistä 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 Kellonaika

12 Käytävällä ja tilojen avoimuudella on suuri merkitys ilmanlaatuun Ilmanvaihtoa käytävän kautta: T=0,5 C 140 l/s T=1,0 C 200 l/s T=1,5 C 280 l/s

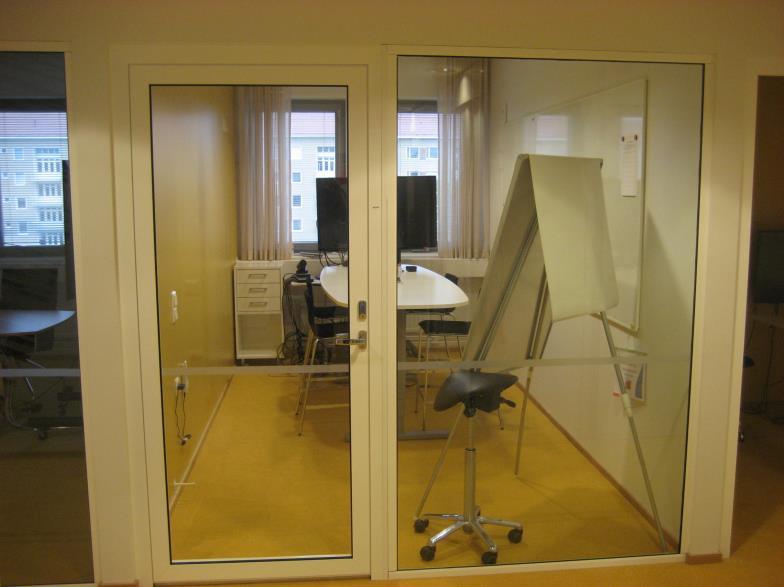

13 Neuvotteluhuone Mekri Koneellinen ilmanvaihto 32 l/s Lattiapinta-ala 11 m 2 Mekri Tarkastellaan muutamia tapauksia Mekrissä: Testitilanteet 2, 4 ja 6 hengellä Avataan ikkuna, avataan ovi, pidetään luukut kiinni

14 Hiilidioksidipitoisuus (ppm) Mitatut CO2-pitoisuudet Mekrissä Ovi Ovi avataan avataan Ikkuna avataan Tarkasteluaika <-----> 3 tuntia 6 ihmistä, ovi avataan 4 ihmistä, ikkuna avataan kesäaikaan 24 ihmistä, ikkunat ja 6 ihmistä, ovi avataan ovi avataan kiinni kesäaikaan koko ajan 2 ihmistä, ikkunat ja ovi kiinni koko ajan Sisäilmaluokka S1 = 750 ppm

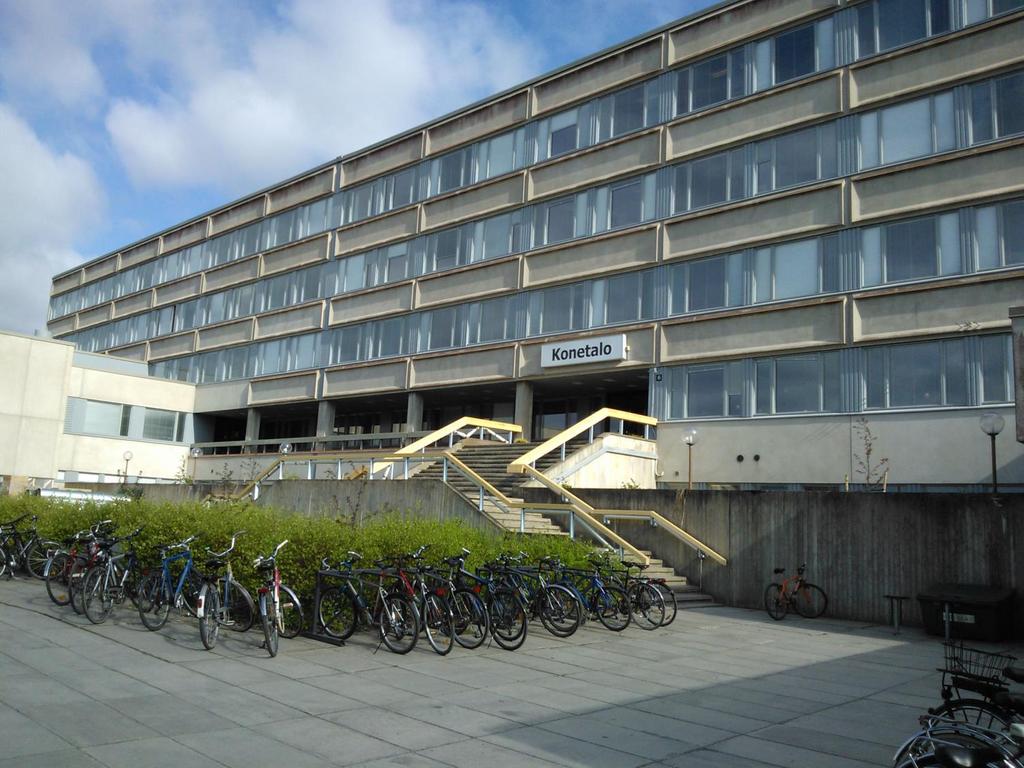

15 ATK-luokka aulassa

16 ATK-luokka aulassa

17 Hiilidioksidipitoisuus (ppm) TTY:n Konetalon normaali ilmanvaihto menee pois päältä klo 17:20, jolloin tietokoneluokan CO2 nousee liian korkeaksi Hiilidioksidipitoisuudet luokassa K1103 keskiviikkona ja tasaus ei käytössä tasaus käytössä Ratkaisu Tietokoneluokka 2*4 W:n puhallinta = 120 l/s raikasta ilmaa luokkaan Klo 17:20-19:00 ~ avg 11 ihmistä :30 17:00 17:30 18:00 18:30 19:00 Kellonaika ~ avg 14 ihmistä 17

18 Yhteenveto. Mitä voit itse tehdä? Suunnittele ja suosi avaria tiloja Avaa ovi Hyödynnä viereisten tilan raikasta ilmaa. Myös siirtoilmapuhaltimien avulla. Lue lisää kirjasta ja mallinna oma tilanteesi itse! Kirja saatavilla sekä sähköisessä muodossa että paperilla

19 Kiitos! Kysymyksiä, kommentteja
